Фундамент является важным этапом строительства дома или другого здания. Его устройство должно быть выполнено качественно и в соответствии с технологией, особенно в случае заливки фундамента на пучинистых грунтах. Правильно следует также соорудить опалубку для фундамента, определить, фундамента какого типа необходимо строить в конкретных условиях и учитывать рекомендации специалистов.

Опалубка для фундамента

Опалубка представляет собой конструкцию, необходимую для возведения наземной части из застывающих строительных смесей. Опалубка для строительства фундамента может использоваться двух видов — несъемная и, соответственно, съемная. Съемная опалубка считается более удобной, поэтому используется в большинстве случаев. Так как при возведении фундамента необходима чистовая отделка его фасадной части, то съемная опалубка является более подходящим вариантом: после ее снятия поверхность фундамента получается более ровной и требует меньше работ по дальнейшей отделке. Опалубку можно делать деревянной или металлической. Также применяется пенополистирольная несъемная опалубка.

Для строительства опалубки необходимо иметь самые простые инструменты, материалы для сооружения опалубки. Также можно приобрести в строительном магазине готовые металлические конструкции для опалубки и просто собрать их на строительной площадке. Они представляют собой ровные пластины из металла, легко соединяющиеся меду собой. С помощью таких конструкций можно соорудить ровную и красивую опалубку и уменьшить затраты на отделку.

Можно сделать опалубку и самостоятельно. Для этого потребуются фанерные щиты, бруски или доски, а также гвозди. Сначала в землю вбивают опорные бруски, на которые портом с помощью гвоздей крепят фанерные щиты или доски. Гвозди необходимо вбивать с внутренней стороны конструкции. Рекомендуется также дополнительно укрепить всю конструкцию. Для этого с внешних сторон опалубки устанавливают распорки примерно через каждый метр. И теперь можно начинать заливку бетона.

Важным условием создания качественной опалубки является соблюдение горизонтальности и вертикальности ее сторон. Для контроля этих параметров можно воспользоваться уровнем, и в процессе работы просто проверять ровность установки досок, опор и т. д.

Виды фундамента

 Существует несколько видов фундамента. Выбирать тип фундамента следует с учетом типа грунта, на котором ведется строительство, а также особенностей проекта строения. Также внешний вид фундамента должен соответствовать ландшафту местности, архитектуре строения и т. д.

Фундамент может быть ленточным, столбчатым, монолитным, свайным, плитным, плавающим, винтовым. Наиболее распространенным в практике частного строительства считается ленточный фундамент. Он представляет собой полосу строго установленной высоты и ширины, изготовленную из железобетона и расположенную по периметру будущего строения. Этот тип отлично подходит для домов с тяжелыми стенами, например, кирпичными или бетонными. Также ленточный фундамент применяют для строительства домов, в которых имеется или подвал, или гараж. Ленточный фундамент может быть устроен мелкозаглубленным или углубленным до отметки промерзания грунта. Мелкозаглубленный тип используется для сооружения небольших строений, особенно деревянных.

Для устройства столбчатого фундамента в углах и в тех местах, где будут пересекаться стены здания, устанавливают столбы. Между столбами выполняют забирку из бетона, кирпича или бутовой кладки. Такой тип фундамента считается экономичнее предыдущего типа, и используется при строительстве легких домов, расположенных на устойчивых грунтах. Также при его устройстве в доме нельзя будет организовать подвальные помещения любого назначения.

Для легких конструкций, домов из доски или других деревянных материалов часто используют монолитный фундамент. Также этот тип фундамента применяют при строительстве на грунтах, которые сильно сжимаются. Для его устройства не требуется специальная техника, плита фундамента всегда имеет постоянное положение, даже если грунт перемещается.

Разновидностью монолитного фундамента является плитный. В нем монолитное основание может быть полом. Считается, что этот тип конструкции требует достаточно больших расходов, поэтому он применяется для сооружения небольших строений.

На неустойчивых грунтах также можно делать свайный фундамент. Он также подходит для сооружения крупногабаритных объектов.

Конструкция сооружается с использованием свай, т. е. деревянных или железобетонных столбов с заостренным концом. Одна свая выдерживает от двух до пяти тонн. В верхней части все сваи соединяются с помощью балок. В результате образуется прочное опорное основание здания. Недостатком этого типа является его высокая стоимость, поэтому в частном строительстве, как правило, этот тип фундамента не используется.

Если необходимо построить дом на местности, для которой характерен невысокий уровень грунтовых вод, а также на пучинистых, насыпных или тяжелых слабонесущих грунтах. Плавающая конструкция защищает все строение от деформаций или разрушений в случае перемещения грунта. Также для таких грунтов можно построить винтовой фундамент, который является разновидностью свайного, только делается из винтовых свай — стальных труб с наваренной лопастью.

 Заливка ленточного фундамента своими руками

 Заливка ленточного фундамента выполняется после того, как сделана опалубка для фундамента. Для заливки также необходимо приготовить бетонный раствор. Для его приготовления рекомендуется использовать бетон марки не ниже М200, а лучше — М400. Кроме этого, необходимо подготовить пресную воду и мелкий песок. Смешивать все компоненты следует в рекомендуемых пропорциях, используя для этого бетономешалку. Качество раствора должно быть высоким, в нем не должно быть комков и обязательно должны быть соблюдены пропорции.

Предварительно также следует рассчитать количество раствора, необходимого для заливки. Для этого можно общую длину траншеи, приготовленной для устройства фундамента, умножить на глубину этой траншеи и на ее ширину. Также может понадобиться дополнительная площадка для размещения бетономешалки, подъезда транспорта с раствором.

Также рекомендуется использовать глубинный вибратор для утрамбовки бетонного раствора, чтобы повысить его качество. С помощью этого инструмента можно удалить небольшие полости воздуха внутри раствора. Если таких незаполненных бетоном полостей в растворе будет много, то в процессе эксплуатации фундамента под воздействием изменяющихся температур возможно разрушение конструкции. Если глубинного вибратора нет, можно для этой цели использовать и другие инструменты. Например, это могут быть садовые грабли.

После того, как требуемое количество раствора залито, его поверхность следует хорошо разровнять. Для этого можно использовать обычный мастерок. В течение трех недель происходит полное затвердение бетонного раствора. Если работа ведется в сухую и жаркую погоду, то рекомендуется дополнительно увлажнять фундамент в процессе застывания раствора, чтобы исключить образование трещин и пересыхание поверхности. Если погода дождливая, то фундамент следует защитить от влаги, например, покрыв его строительной пленкой. Если этого не сделать, то время затвердевания состава может увеличиться.

Также специалисты рекомендуют выполнить следующие действия для дополнительного увеличения плотности фундамента. Через две недели после затвердевания раствора на его поверхность можно уложить несколько рядов кирпичей. Так фундамент достигнет максимальной усадки и плотности, воздушные пустоты вытесняются.

Пучинистые грунты

 Сложнее делать фундамент под дом, если строительство ведется на пучинистых грунтах. В этом случае. Помимо выполнения обычных расчетов, следует также учитывать силы воздействия и точно рассчитать массу и нагрузки. Также существуют некоторые способы противодействия пучинистым грунтам, которые также придется использовать для того, чтобы сооружение имело прочный и надежный фундамент.

Пучинистый грунт — это грунт, который подвергается морозному пучению. Степень пучения грунта рассчитывается по специальной формуле: разность между значениями высоты замерзшего, вспучившегося грунта и высотой этого грунта до замерзания делится на значение высоты грунта до замерзания. Так определяется, на какую величину увеличивается объем грунта после замерзания. Если степень пучинистости, рассчитанная по указанной формуле, имеет значение больше 0,01 (т. е., если грунт увеличивается в объеме на один сантиметр при его промерзании на один метр), то такой грунт считается пучинистым.

Пучение грунта происходит вследствие замерзания влаги, содержащейся в нем. Превращаясь в лед, вода расширяется и, соответственно, расширяется грунт. Получается, что от количества воды в грунте зависит и степень его вспучивания. Поэтому суглинки, супеси и глинистые грунты всегда будут пучинистыми. В них содержится большое количество пор, удерживающих воду. Чем больше содержится в грунте глины, тем выше степень его пучинистости.

 Как противодействовать пучинистым грунтам?

 Чтобы построить здание на пучинистом грунте, возвести надежный и безопасный фундамент, необходимо перед его устройством принять некоторые меры противодействия пучинистым грунтам. Для этого можно воспользоваться четырьмя способами.

Первый способ считается наиболее радикальным, так как предполагает полную замену пучинистого грунта. Для этого следует вырыть достаточно глубокую и широкую яму (глубина ее должна быть больше глубины промерзания грунта) и убрать весь пучинистый грунт. Вместо него яму засыпают хорошо утрамбованным песком. Песок отличается высокой несущей способностью и не задерживает в своем объеме влагу. Поэтому такое основание считается хорошим для устройства фундамента. Этот способ надежен, но требует немалых затрат, вследствие выполнения большого объема земельных работ.

Второй вариант предполагает устройство фундамента на глубине ниже уровня промерзания грунта. Так исключается пучение грунта на основании фундамента. Однако в этом случае силы пучинистости будут воздействовать на стены строения, но в значительно меньшей степени. Воздействие будет составлять примерно пять тонн на метр квадратный. Это означает, что на стены дома, площадь боковой поверхности которого составляет 36 метров квадратных, будет оказываться воздействие пучинистого грунта порядка 180 тонн. Если дом будет легким, например, деревянным, то такого воздействия будет достаточно для его поднятия. Соответственно, этот способ устранения пучинистости грунта можно использовать только при строительстве крупногабаритных и тяжелых строений, например, железобетонных или кирпичных домов.

Другой вариант борьбы с пучением грунта заключается в утепление и подходит для возведения легких домов. На грунт около дома укладывают утеплитель, в результате чего грунт не промерзает никогда. Ширина утеплителя выбирается в соответствии с глубиной промерзания грунта. Например, если глубина промерзания грунта составляет полтора метра, то следует уложить утеплитель шириной в полтора метра по периметру сооружения.

Четвертый способ устройства фундамента на пучинистых грунтах подразумевает отвод воды из грунта. Для этого на участке, где планируется строительство дома, делают дренажную систему — в полуметре от фундамента вырывают канаву, глубина которой равна уровню закладки фундамента строения. Далее в канаву под углом в несколько градусов укладывают перфорированную трубу, предварительно обернутую фильтрующей тканью. Сверху труба и яма засыпаются крупным песком или гравием. Принцип действия такой системы заключается в том, что вода из грунта будет просачиваться сквозь перфорации трубы и потом по трубе отводиться в колодец или просто в более низкое место за пределами участка.

Используя один из этих способов можно построить надежный фундамент даже на пучинистых грунтах и соорудить прочный и крепкий дом.

Перейти в раздел: Древесноплитные материалы и погонаж



73 фото, чертежи и схемы установки

Опубликовано: 11.08.2017

Надежное основания для любой постройки обеспечивает хороший фундамент. Перед заливкой бетонного раствора необходимо сделать правильную опалубку, которая придает нужную форму будущему строению.

Перед тем как приступить к рабочему процессу, рекомендуется ознакомиться с возможными вариантами сборных конструкций.

Для каждой разновидности бетона разработана специальная технология изготовления удерживающего каркаса.

В нашем материале представлена подробная инструкция, которая позволяет сделать опалубку для фундамента своими руками.

Какие материалы необходимо использовать?

На сегодняшний день, опалубка может быть выполнена из любого вида материалов. Для этого используют:

• металл;
• железобетон;
• полистирольные блоки;
• деревянные доски.

Железный каркас считается универсальным вариантном. Его ширина регулируется благодаря специальным прутьям по всему периметру. Для этого понадобятся металлические листы, толщина которых не должна превышать 3 мм.

Этот материал часто используют для создания опалубки ленточного фундамента. Для увеличения жесткости, рекомендуется приварить металлические прутья к железным листам. Главное преимущества материала, заключается в его хорошей гибкости.

Он отлично гнется в любую сторону, тем самым позволяет корректировать мелкие недостатки в процессе заливки опалубки.

Еще одним положительным качеством является простота сборки. Металлические пластины отлично держат заданную форму. Единственным недостатком этой конструкции считается её высокая цена.

Железобетонная опалубка также относится к дорогостоящим видам каркаса. Как правило, она состоит из двух бетонных плит.

В зависимости от толщины стен будущего дома устанавливается необходимое расстояние между железобетонной конструкцией. Далее её заливают жидким бетонным раствором и оставляют до полного высыхания.

Основным недостатком такой опалубки является большой вес бетонных плит и сложные монтажные работы. Выполнять изготовление такого каркаса должны профессиональные мастера. Неправильно установленные элементы могут сократить эксплуатационный срок здания.

Полистирольная опалубка в последнее время пользуется огромной популярностью среди строительных фирм. Несмотря на облегченный вес полистирола из него получается прочное основание.

Деревянные доски довольно часто используют в домашних условиях. Благодаря им опалубка под фундамент, равномерно пропитывается бетонным раствором. Доски позволяют увеличить высоту конструкции путем дополнительной фиксации.

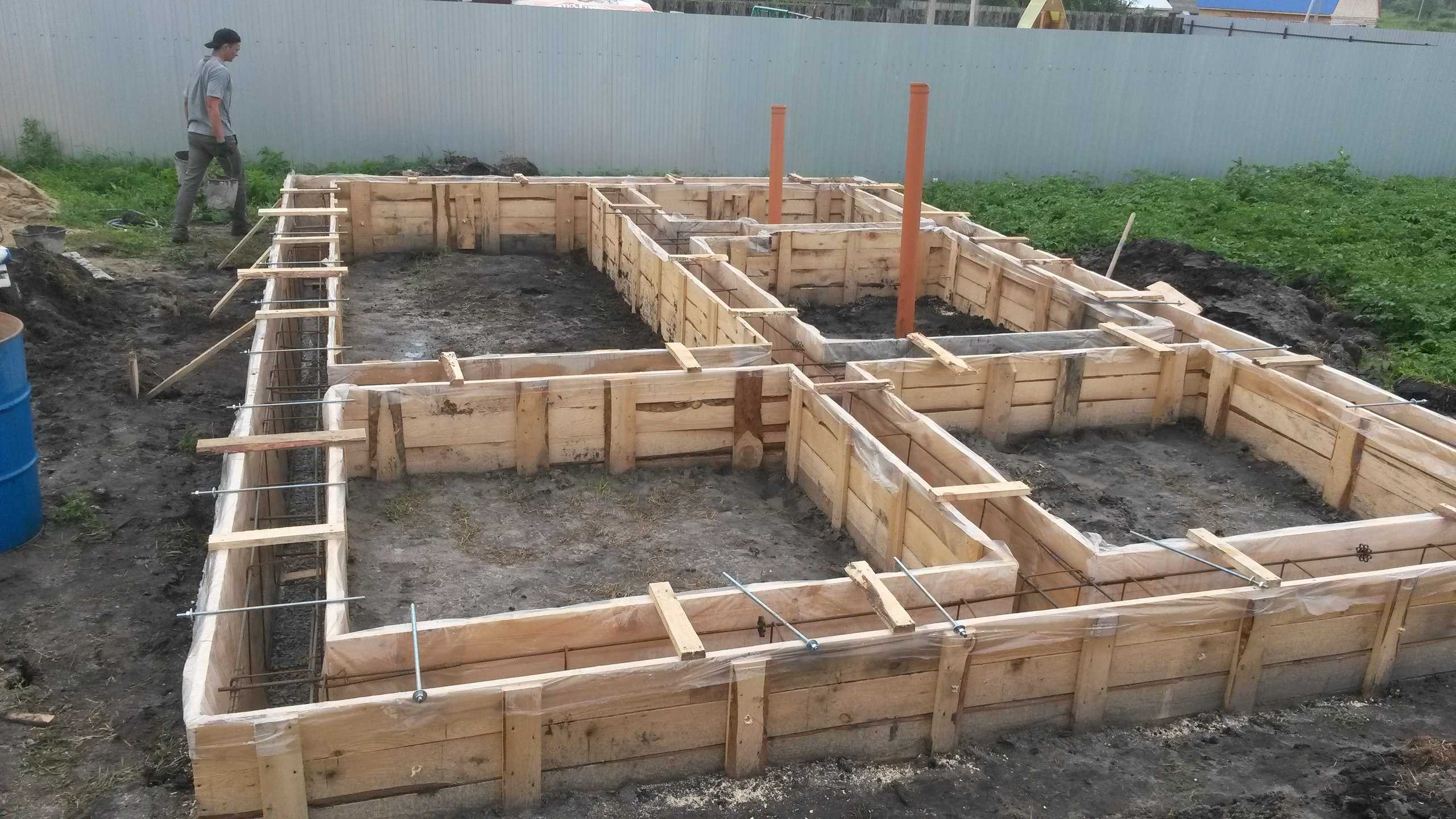

Съёмная деревянная опалубка своими руками

Как сделать опалубку самостоятельно? Для этого понадобятся качественны доски, которые способны выдержать давление бетонной смеси. Металлические прутья обеспечат максимальную устойчивость опалубке.

Весь процесс изготовления состоит из нескольких манипуляций, которые помогают установить качественную конструкцию. На фото опалубки для фундамента запечатлена подробная инструкция для выполнения работы.

Последовательность действий

Здесь главное соблюдать все по очередность действий:

Первым делом необходимо вырыть яму в соответствии с вашим проектом будущей постройки.

Между деревянной опалубкой и землей, необходимо оставить немного свободного места. Это позволит аккуратно убрать деревянный каркас после высыхания бетонного основания.

Дно конструкции рекомендуется укрепить смесью песка и мелкой щебенки.

После этого можно заниматься креплением дополнительных опорных брусьев, которые обеспечат необходимый угол наклона. Такую методику используют при строительстве домов на неровной поверхности.

Завершающим действием будет заливка бетонной смеси. Опытные профессионалы рекомендуют оставить опалубку на 5 недель до полного высыхания раствора.

Фото опалубки для фундамент

Вот полный и подробный обзор строительства опалубки

Итак, что такое строительство опалубки, если говорить простыми словами? Такая конструкция помогает получить желаемую форму конструкции путем заливки бетона в форму. Форма используется для формирования бетона различных структурных форм, таких как балки, колонны, оболочки и плиты для строительства. Опалубки бывают двух типов: многоразовые опалубки, также известные как панельные формы, и одноразовые опалубки или стационарные формы.

Основное назначение опалубки – обеспечить неповрежденную поддержку железобетона до тех пор, пока он не достигнет достаточной прочности. В зависимости от материалов опалубка может быть из стали, дерева, пластика и стеклопластика, причем древесина является наиболее распространенным материалом для изготовления опалубки.

Строительство опалубки — это процесс, который помогает строить здания. Проблема строительства зданий заключается в отсутствии поддержки веса материалов. Опалубка решает эту проблему, создавая прочную основу для использования в качестве фундамента для новой конструкции. Бетон является одним из самых популярных материалов, используемых в строительстве зданий.

Опалубка помогает защитить конструкции зданий от неблагоприятных погодных условий. Процесс возведения опалубки прост: рабочие устанавливают временные формы по обе стороны от фундамента и заливают в них бетон, создавая прочное основание. После того, как он затвердеет, формы удаляются, и поверхность может быть отделана другими материалами.

Требуемые свойства при строительстве опалубки

• Опалубка должна быть достаточно прочной, чтобы противостоять давлению и весу бетона.
• Конструкция опалубки должна быть экономичной с точки зрения общей стоимости.
• При строительстве опалубки опалубка должна иметь достаточную водонепроницаемость, чтобы избежать протечек в швах.
• Опалубка должна быть достаточно прочной, чтобы сохранять форму бетона без каких-либо деформаций.

Типы Строительство опалубки :

В зависимости от материалов опалубки подразделяются на различные категории. Эти опалубки используются в строительстве опалубки, чтобы придать желаемую форму бетону.

• Деревянная опалубка: Деревянная опалубка является одним из наиболее часто используемых конструктивных элементов . Пиломатериалы и фанера являются отличными материалами для деревянной опалубки. Древесина обеспечивает хорошую термостойкость, чтобы предотвратить значительные повреждения в холодных регионах. Древесина легкая, с ней легко обращаться, и ее можно легко распилить в любую требуемую форму.
• Стальная опалубка: В стальной опалубке используются алюминий, магний и сталь. С точки зрения длительного использования стальная опалубка экономична, так как ее можно использовать повторно чаще. Стальные опалубки легко монтируются и используются в большем количестве. Эти опалубки достаточно прочны, чтобы выдерживать большие нагрузки, и более долговечны, чем деревянные опалубки.

• Пластиковая опалубка: Этот тип опалубки обеспечивает гладкую отделку бетона, так как имеет непроницаемую поверхность. Несущая способность пластиковой опалубки низкая и менее прочная, чем стальная. Пластиковые опалубки легкие и очень удобны для сложных форм и специальных функций.

В зависимости от формы опалубки подразделяются на следующие типы, используемые в конструкциях опалубки .

• Column Formwork
• Beam Formwork
• Slab Formwork
• Wall Formwork

Importance of Formwork Construction :

• Time Management : Good Formworks сократила время цикла возведения полов и сократила сроки проекта, необходимые для возведения опалубки .
• Хорошее качество: Тип опалубки позволяет обеспечить качественную отделку поверхности и построить прочный бетон.
• Соображения безопасности: Современные системные опалубки обеспечивают решения против больших нагрузок и обеспечивают структурную безопасность и безопасность рабочих.
• Планирование проекта: Надлежащее управление опалубкой помогает эффективно настроить движение, максимизировать повторное появление, минимизировать затраты и своевременное использование.

Заключение

Исходя из вышеизложенного, мы можем сделать вывод, что опалубка s должна быть изготовлена ​​из материалов хорошего качества, и она должна быть правильно сконструирована при строительстве опалубки. Тип опалубочных материалов, используемых в строительстве, зависит от характера строительства, наличия материалов и стоимости. В этой статье также содержится информация, касающаяся вопросов безопасности, планирования проекта и экономической важности опалубочной системы.

Строительство опалубки для конструкций (ступеней)

Опалубка является важным компонентом конструкции, которая представляет собой временную или постоянную форму для конструкции, в которую заливают свежий бетон только для последующего затвердевания.

Доступны опалубки из различных материалов, таких как сталь, древесина или пластик. В этой статье мы обсудим различные этапы строительства опалубки или опалубки.

Строительство опалубки

Строительство опалубки обычно включает следующие операции.

1. Подпирание и центрирование.
2. Опалубка.
3. Обеспечение развала.
4. Очистка и обработка поверхности.

1. Подпирание и центрирование

Подпорки, используемые для центрирования, могут быть изготовлены из стали, деревянных стоек или стержней. Столбы, сложенные из кирпичной кладки на глиняном растворе, также иногда используются в качестве подпорок.

В случае использования в качестве подпорок деревянных булав, они должны опираться прямо на деревянные подошвы, уложенные либо на грунт, либо в кирпичные кладки столбов на глиняном растворе.

Деревянная плита должна иметь площадь не менее 0,1 кв.м и толщину 40 мм. Двойные клинья в основном предусмотрены между подошвенными плитами и деревянными стойками с целью обеспечения точной регулировки опалубки перед операцией бетонирования и облегчения снятия опалубки после нее.

При использовании столбов из кирпичной кладки на подпорках вверху стоек предусматривают деревянные подмости, а между подпятниками и низом опалубки вставляют двойные клинья.

2. Опалубка

Как описано выше, опалубка может состоять из деревянных досок или в виде панелей, изготовленных либо путем крепления фанеры к деревянным рамам, либо путем приваривания стальных пластин к угловым рамам.

В любом случае опалубка должна быть сконструирована таким образом, чтобы стыки были герметичными, предотвращая протечки цементного раствора.

Иногда архитектор указывает наличие молдингов в плитах или колоннах или обеспечение фасок на углах балок и колонн.

Все такие молдинги, скошенные кромки, фаски и т. д., необходимые для выполнения бетонных работ, должны быть выполнены в самой опалубке.

Аналогичным образом, в опалубке должно быть предусмотрено отверстие для хомутов вентилятора или других фитингов, как показано на чертеже.

3. Выпуклость

Неизбежен определенный прогиб конструкции. Поэтому желательно придать горизонтальным элементам бетонной конструкции изгиб вверх (особенно элементам с большими пролетами), чтобы противодействовать эффекту прогиба.

Требуемый изгиб должен быть сделан в самой опалубке во время монтажа. Выпуклость для плит и балок может быть принята при 4 мм на метр пролета.

В случае консолей выпуклость на свободном конце обычно должна составлять 1/50 проектной длины консоли.

4. Обработка поверхности

Перед укладкой бетона опалубка должна быть очищена от всего мусора, особенно опилок, стружки и т.п. .

Это необходимо для предотвращения возможности или сухой опалубки, поглощающей воду из бетона, что может вызвать коробление, вздутие и коробление древесины, а также привести к дефекту сотовой связи в бетоне.

Аналогичным образом, стальные формы, подвергшиеся воздействию жаркой погоды, перед укладкой бетона следует охладить водой.

Кроме того, все поверхности опалубки, которые должны соприкасаться с бетоном, должны быть хорошо покрыты сырым льняным маслом, мягким мыльным раствором или любым другим материалом, чтобы предотвратить прилипание бетона к опалубке и, таким образом, облегчить удаление.
