Окна с клапаном приточной вентиляции: Приточный клапан на пластиковые окна: дайте квартире дышать!

Окна с клапаном приточной вентиляции: Приточный клапан на пластиковые окна: дайте квартире дышать!

Содержание

Клапаны приточной вентиляции

Клапан приточной вентиляции позволил безболезненно устранить недостаток, который одновременно является и одним из главных достоинств пластиковых окон. Речь идет об абсолютной герметичности этих популярных конструкций.

Как показала практика, отсутствие постоянной микровентиляции существенно ухудшает микроклимат во внутренних помещениях, провоцирует обильное выпадение конденсата с последующим появлением грибка с плесенью на откосах и прочих элементах оконной конструкции. Получается, что созданием пластиковых окон люди решили одни проблемы и тут же создали себе другие.

До изобретения приточных клапанов вопрос решали путем установки вентиляционных систем или обычным проветриванием через створки. Однако первый вариант достаточно дорогой и не всегда технически осуществим, а второй – неудобен и приводит к ощутимым теплопотерям в осенне-зимний период. В такой ситуации клапаны на пластиковые окна оказались настоящим спасением. Благодаря им владельцы конструкций из ПВХ профилей смогли за разумные деньги обеспечить бесперебойный процесс естественного воздухообмена между улицей и внутренними помещениями.


Преимущества и недостатки клапанов приточной вентиляции

Основное достоинство этого устройства – возможность за адекватную стоимость улучшить микроклимат о внутренних помещениях и исключить появление грибка с плесенью, вызванное запотеванием окон. Однако в некоторых случаях приточный клапан может иметь ряд недостатков, которые не следует считать визитной карточкой всех клапанов. Скорее они являются следствием неразумной экономии и выбора неправильной модели, что может привести к следующим проблемам:
  • снижает уровень тепло- и звукоизоляции окон;
  • может поломаться в сильные морозы вследствие образования наледи;
  • доставляет неудобства при эксплуатации;
  • не обеспечивает достаточный объем притока свежего воздуха.

Сравнивать достоинства клапанов приточной вентиляции и функции микрощелевого проветривания некорректно. Каждое из устройств выполняет схожие, но разные задачи. В идеале окна должны быть оснащены этими двумя системами.

Кроме того, глухие конструкции не могут иметь функцию микрощелевого проветривания, поэтому циркуляция воздуха обеспечивается только при помощи интеграции правильно подобранного клапана.

Виды клапанов приточной вентиляции

С момента изобретения этих компактных и эффективных устройств было разработано несколько их модификаций. На текущий момент серийно производятся и продаются 3 вида клапанов приточной вентиляции:
  1. Клапан накладного типа – устройство с высокой пропускной способностью и достаточно низкой популярностью среди заказчиков и монтажников. Отсутствие спроса на эту модификацию обусловлено наличием проблем при их интеграции, а также снижением уровня звуко- и теплоизоляции конструкций из ПВХ-систем. Обычно такой приточный клапан на пластиковые окна устанавливают в процессе их изготовления, поскольку для такого монтажа необходима адаптация рамы. В виду высокой пропускной способности эти устройства чаще всего используются на производственных объектах.

  2. Щелевой приточный клапан – представляет собой широкий канал в створке окна, который закрыт с 2 сторон наружным и внутренним блоками. Свежий воздух во внутренние помещения поступает через 12-16 миллиметровую щель, а интенсивность потока регулируется при помощи внутреннего блока. Интеграция такой системы может быть выполнена непосредственно на объекте, и в процессе установки не потребуется демонтаж отдельных элементов оконной конструкции или извлечение стеклопакета. Благодаря наличию наружного блока обеспечена защита от проникновения с улицы насекомых и грязи. Клапаны этого типа имеют хорошую пропускную способность.

  3. Фальцевые клапаны – популярные недорогие модели, имеющие простую технологию монтажа. Они врезаются в раму оконного блока, и их установка также может быть выполнена без проведения демонтажа отдельных элементов оконной конструкции. К недостаткам таких устройств относят их относительно низкую пропускную способность, поэтому при выборе такой модификации иногда рекомендуется врезать в раму 2 прибора. Кроме того, иногда установке могут помешать откосы, которые избыточно заведены на раму. Фальцевый клапан врезается в профиль в зоне над камерой с армированным вкладышем, и этот момент должен быть учтен при выборе устройства. Делать вырез в стальных усиливающих профилях, больше о которых можно прочитать на ОкнаТрэйд, очень сложно и в целом не рекомендуется, так как это может нарушить жесткость всей конструкции.

Чаще всего потребители отдают предпочтение фальцевым или щелевым клапанам. Это связано с возможностью монтажа на уже эксплуатируемых оконных конструкциях. Такие устройства имеют функции регулировки, которая может быть:

  • механической;
  • гигромеханической.

Модификации первого типа регулируются вручную при помощи задвижек и рычагов. В гигромеханических клапанах интенсивность подачи свежего воздуха изменяется в автоматическом режиме. Для этого такие модели оснащаются специальными датчиками, которые контролируют температуру и влажность во внутренних помещениях.


Другие критерии выбора приточных клапанов

На выбор модели приточного клапана оказывают влияние не только простота монтажа и способ регулировки. При покупке этих изделий рекомендуется обращать внимание на следующие параметры:
  • температурный режим эксплуатации – некоторые модели в сильный мороз не работают;
  • производительность устройств – минимально допустимый объем притока свежего воздуха диктуют габариты внутренних помещений;
  • уровень шумоизоляции – разные модели даже одного вида приточных клапанов могут иметь отличающиеся показатели этого важного параметра.
При выборе моделей с гигромеханической регулировкой рекомендуется отдавать предпочтение клапанам с вынесенными датчиками, поскольку показания влажности и температуры возле окна не могут объективно отражать состояние микроклимата во всей комнате.

Все о приточных клапанах на пластиковые окна. air-box.ru


Видеоролик о проблемах герметичных окон и приточных оконных клапанах


Сравнение герметичных окон и окон с приточными оконными клапанами Air-Box

Появление оконных приточных клапанов

Как правило, основным способом организации воздухообмена в квартирах жилых зданий является система приточно-вытяжной вентиляции, где удаление загрязненного воздуха осуществлялось через вентиляционные каналы на кухне и сан узлах, а поступление наружного воздуха до появления герметичных окон осуществлялось через неплотности в оконных переплетах.

Недостатками приточной части такой системы вентиляции являлось нестабильность температурного режима в помещении, вызванного значительным влиянием температуры наружного воздуха, что приводило к возникновению сквозняков, избыточному охлаждению помещения в холодный период года и дискомфорту.

Применение современных герметичных окон решило проблему влияния наружной температуры на температурный режим помещения, но привело к возникновению совершенно иной проблемы. Высокая герметичность оконных конструкций сделала практически неработоспособными системы естественной вентиляции, что привело к ухудшению комфортности проживания в квартирах в связи со снижением качества воздуха. А увеличению влажности в помещениях, стало причиной грибковых поражений конструкций.

Проветривание путем открытия фрамуг в герметичных окнах не позволило обеспечивать требуемый микроклимат помещений в связи с невозможностью его контроля, а при проветривании значительно снижалась эффективность использования тепла, когда затраты на подогрев приточного воздуха в квартире зачастую превышали потери тепла через открытые фрамуги. Помимо этого открывание фрамуг способствовало проникновению уличного шума.

Высокие требования к обеспечению нормативного воздухообмена в помещении привели к необходимости использования других конструктивных решений для приточной части системы вентиляции, таких как устройства регулируемой вентиляции с естественным притоком воздуха через специальные приточные клапаны, обеспечивающие нормативный воздухообмен и не позволяющие уличному шуму проникать в квартиры.

Оконные приточные клапаны в современном строительстве

Применение герметичных окон для зданий различного назначения, давно является неотъемлемой частью современного строительства. Вместе с этим возникла необходимость решения вопроса по обеспечению притока свежего воздуха. Таким решением для многоквартирных домов с естественной системой вентиляции стало применение оконных или стеновых приточных вентиляционных клапанов, что позволило решить задачу по организации нормативного воздухообмена в помещениях с минимальными затратами. Поэтому на сегодняшний день применение оконных и стеновых приточный клапанов в строительстве приобрело массовый характер, что привело к возникновению большого количества производителей различных приточных устройств. Проектные организации на стадии проектирования проводят необходимые расчеты, в результате которых подбираются модели оконных приточных или стеновых клапанов исходя из их характеристик.

Оконные приточные клапаны на рынке вторичного жилья

Ситуация на рынке вторичного жилья сложилась совсем иная. Многие компании, продающие герметичные окна ПВХ не учитывают требования по обеспечения нормативной вентиляции, которые распространяются на вновь возводимое и реконструируемое жилье, несмотря на то, что свод правил СП 60.13330.2016 четко устанавливает эти нормы для систем вентиляции. Помимо этого продавцы окон в условиях серьезной конкуренции вынуждены снижать себестоимость, что не побуждает их использовать оконные приточные клапаны которые пусть и незначительно, но увеличат себестоимость оконной конструкции.

Недобросовестных продавцов герметичных окон ПВХ не интересует, как потребитель будет решать проблемы с возникновением конденсата и плесени зимой, а так же с вентиляцией в целом. Решения, которые предлагаются, не выдерживают никакой критики: «проветривать помещение четыре раза в день по 15 минут» при этом не уточняется, как это технически возможно выполнить особенно ночью или в 20-ти градусный мороз.

В помещениях с газовыми плитами особенно опасно отсутствие поступления кислорода, т.к. повышается вероятность затухания газовой горелки, а наличие оконного вентиляционного клапана позволяет в большинстве случаях отказаться от принудительного проветривания, особенно зимой.

Несмотря на то, что применение оконных приточных клапанов давно уже стало нормой, непонимание в отношении необходимости использования данных устройств, при отсутствии принудительных приточных систем, встречается достаточно часто среди оконных «специалистов» и населения.

Справедливости ради следует отметить, что достаточно большое количество компаний производящих и продающих герметичные окна ПВХ используют оконные приточные клапаны по умолчанию, обеспечивая будущим потребителям комфортное проживание.

Сложившаяся негативная ситуация на рынке вторичного жилья привела к тому, что появилось достаточно большое количество компания которые устраняют негативные последствия после установки герметичных окон ПВХ предлагая разнообразные приточные устройства, начиная от недорогих и простых в установке оконных приточных клапанов, заканчивая дорогими и сложными устройствами. Вместе с этим данная ситуация привела к порождению различных мифов и заблуждения связанных с вопросами вентиляции и оконными приточными клапанами.

Наиболее часто встречающиеся мифы и заблуждения об оконных приточных клапанах.

Оконные приточные клапаны придумали для заработка денег.
Свод правил СП 60.13330.2016 четко устанавливает нормы проектирования для систем естественной вентиляции, в котором сказано, что поступление наружного воздуха в помещения следует предусматривать через специальные приточные устройства в наружных стенах или окнах.

Из оконного приточного клапана будет дуть.
Холодный воздух с улицы через оконный приточный клапан попадает в подпотолочную зону. Теплый воздух от радиатора поднимается наверх и смешивается с поступающим холодным. Люди не находятся в зоне движения холодных потоков. Поэтому никакого дискомфорта не будет, если вы, конечно, не спите на потолке возле окна. А вот из окна на микро проветривании дуть будет.

Оконный приточный клапан промерзнет зимой при минус 30 градусах на улице.
Как известно – чем холоднее воздух, тем меньше его влажность. Абсолютная влажность воздуха при при 0 градусов 4,8 г/м³, а при минус 30 — 0,29 г/м³. Когда все работает так как положено: с улицы через приточный клапан холодный сухой воздух поступает в помещение, а влажный удаляется через вытяжку, то причин для обмерзания клапана нет, т.к. влажность в помещении снижена и нечему конденсироваться на его холодных частях. Обмерзание приточного клапана возможно, если вентиляция в помещении работает не правильно: вытяжка неисправна и воздух в одной из комнат выходит на улицу через клапан. Или оконный клапан полностью закрыт, что не рекомендуется делать. Тогда влажный теплый воздух начнет конденсироваться на холодных частях клапана, что может привести к его обледенению. В случае возникновения такой проблемы обвинять в этом приточный клапан, по меньшей мере, не корректно, поскольку причина не в клапане и не в том, что на улице минус 30. Окно на микро проветривании в такой же ситуации замерзнет по всему периметру по тем же причинам.

Наиболее часто задаваемые вопросы об оконных приточных клапанах

Для чего нужны оконные приточные клапаны?
После установке герметичных окон ПВХ нарушается постоянный естественный воздухообмен, заложенный проектом (в котором приток воздуха осуществлялся за счет не плотностей старой столярки), что приводит к целому ряду проблем. При этом ухудшается комфортность проживания: повышается влажность, снижается качество воздуха, появляется вероятность грибковых поражений конструкций.

Приточные оконные клапаны позволяют обеспечить нормативный приток воздуха при закрытом окне, сохраняя при этом все преимущества герметичных окон ПВХ.

Проще говоря, если у вас установлены герметичные окна, то стеновой или оконный приточный клапан  — это приточная часть системы вентиляции. Вентиляционный канал – это вытяжная часть. При отсутствии или поломке одного из этих компонентов, система естественной вентиляции (которая есть в подавляющем большинстве многоквартирных домов) не будет работать, когда окна закрыты.

Нередко возникает ситуация когда после покупки квартиры в новостройке в результате ремонта происходит замена оконных конструкций вместе с оконными приточными клапанами, а при установке новых окон ПВХ не предусматривается наличие приточных устройств. Поэтому после такой замены жильцы столкнутся с описанными выше проблемами.

Зачем клапан, если есть микро (щелевое или зимнее) проветривание?
При таком проветривании окно приоткрывается по всему периметру, что приводит к появлению сквозняков, резким перепадам температур, повышению уровня шума. Такое проветривание подразумевает контроль, а приточный вентиляционный клапан, выполняя шумозащитную функцию, обеспечивая приток свежего воздуха в подпотолочную зону, тем самым, исключая сквозняки и перепады температур. Система вентиляции работает непрерывно.

Не станет ли холодно в квартире из-за притока холодного воздуха зимой?
При нормальной работе системы отопления — нет. Воздухопроницаемость приточных клапанов регламентирована нормативными документами. Помимо этого оконный приточный клапан имеет возможность плавной регулировки подачи воздуха.

Зачем нужен оконный вентиляционный клапан, если есть кондиционер?
Принцип работы кондиционера основан на том, что воздух забирается из помещения, охлаждается и опять подается в помещение. Таким образом, работа кондиционера не обеспечивает приток свежего воздуха.

Air-Box – доступное решение проблем воздухообмена.
Вентиляционные оконные приточные клапаны

Оконные клапаны: отзывы, установка приточного клапана вентиляции на пластиковые окна

Борис БутцевСохранить фотоМиф №3: Из оконных клапанов дует
На самом деле, поступление струи холодного воздуха внутрь помещения еще не означает, что около окна будет некомфортно. Ощущение возникнет, если зимой просто приоткрыть створку, и холодный воздух будет втекать с уровня подоконника. Если же воздух из высоко расположенного оконного клапана направляется в подпотолочное пространство, он достаточно быстро тормозится (на пролете около 1 метра) и нагревается за счет перемешивания с теплым воздухом под потолком.

На рисунке показаны результаты натурных испытаний клапана для окна ЕММ фирмы «Аэреко» зимой в Сибири. Изотерма +20 градусов находится высоко над уровнем пола, а зона пониженной температуры наблюдается только вблизи от клапана.

Миф №4: Холодный, более тяжелый воздух сразу сваливается из клапана вниз
В действительности он сваливается вниз при поступлении на малой скорости через «дыру» большой площади (из приоткрытой створки). Из клапана струя воздуха со скоростью 2-3 м/сек по инерции втекает в подпотолочное пространство, не успевая никуда свалиться — это видно на рисунке.

Миф 5. Оконные клапаны — не для России, зимой они промерзают
Звучит угрожающе, но на самом деле не все так печально. Оконные клапаны достаточно широко используются в той же Финляндии с достаточно сильными морозами зимой. В Москве такие морозы редкость: средняя температура воздуха у нас на уровне -10 градусов Цельсия.

В плане промерзания (появления на корпусе клапана инея или наледи) климат страны-производителя клапанов не имеет никакого значения. Это больше аэродинамическая проблема — появление застойных зон около корпуса клапана, а не теплотехническая. Появится ли зимой на клапане иней или нет, процентов на 10 зависит от конструкции клапанов и на 90% — от ситуации в помещении. Действительно, в начале 90-х годов несколько моделей немецких клапанов не прошли испытания российскими морозами из-за конструктивных просчетов. Но большинство отлично функционируют зимой при соблюдении простых условий эксплуатации.

Установка клапанов на окна – устанавливаем приточные и вентиляционные клапаны

Содержание

  1. Что такое вентиляционный клапан.
  2. Конструкция клапана.
  3. Преимущества установки клапана на пластиковые окна.
  4. Процесс установки.



В процессе деятельности людей в воздухе помещений жилых, офисных, коммерческих зданий образуется и накапливается множество примесей, неблагоприятно влияющих на здоровье. Для создания нормального микроклимата необходимо чтобы воздушная среда постоянно обновлялась путем притока снаружи и удаления застоявшегося воздуха через вентиляционные каналы. С появлением герметичных пластиковых окон, которые позволили значительно снизить тепловые потери и повысить звукоизоляцию, обеспечение нормальной естественной вентиляции помещений стало затруднительным. В этой ситуации самым эффективным решением проблемы является установка вентиляционных клапанов на окна.

Что такое вентиляционный клапан

Вентиляционный клапан – это устройство, врезаемое в оконную раму в верхней ее части в горизонтальном положении, и служащее для притока наружного свежего воздуха без необходимости открывания створок. Установка приточного клапана на окно не требует демонтажа и нового монтажа всей оконной рамы.

Конструкция клапана включает следующие элементы:

  • наружный блок, устанавливаемый с внешней стороны окна и служащий для забора воздуха. Обязательно оборудуется козырьком, защищающим от попадания в конструкцию дождевой воды или влаги от таяния снега;
  • канал, соединяющий наружную и внутреннюю часть, который врезается в раму и фиксируется с помощью специальной гильзы;
  • внутренний блок, устанавливаемый изнутри рамы. Включает фильтр, выпускную форсунку и механизм, регулирующий интенсивность потока воздуха.

Производители выпускают разнообразные модели клапанов на окна, которые различаются по способу установки, возможности ручного или автоматического регулирования, вариантам направления подачи струи воздуха, комплектации аксессуарами для обеспечения шумопоглощения и т.д.

Преимущества установки клапанов на окна

Установка клапанов на окна для приточной вентиляции создает следующие преимущества:

  • возможность проветривания помещения без открывания створок окна, что позволяет избежать потерь тепла в зимнее время при сохранении звукоизоляции;
  • предотвращение образования опасных сквозняков;
  • обеспечение нормальной вентиляции, поддерживающей здоровый микроклимат в помещениях;
  • предотвращение образования конденсата на окнах;
  • возможность устанавливать режим поступления воздуха путем регулирования клапана;
  • простота установки клапана, не требующего особого ухода в эксплуатации.

Процесс установки

В связи с простотой конструкции возможна установка клапана на пластиковые окна своими руками. Способ установки зависит от конкретной модели. Может осуществляется с помощью обычного строительного ножа, а может потребовать фрезеровки створки.

Приточный клапан без фрезеровки, например Air-BoxComfort, установить проще всего. Для начала требуется приложить клапан к верхней части створки, отмерить его боковые границы на створке и на раме. Продолжить их до уплотнителя с внутренней стороны профиля. Вырезать по этим отметкам штатный уплотнитель и заменить его тем, который поставляется в комплекте с клапаном. Заем необходимо снять защитный слой, приложить клапан к месту установки и зафиксировать его саморезами.

Существуют разновидности клапанов, которые устанавливаются на окна, но требуют предварительной фрезеровки профиля. В таком случае мы рекомендуем четко следовать инструкции к изделию или вызвать профессионалов.

Виды вентиляционных клапанов для пластиковых окон

Пластиковое окно – это надежность, комфорт, простота эксплуатации и защита от холода и шума. Однако установка современных окон может кардинально изменить климат в квартире. Это происходит из-за того, что пластиковая конструкция герметично закрывает оконный проем. При отсутствии возможности регулярно проветривать помещение, может появиться конденсат на окнах, воздух станет затхлым, повышается вероятность возникновения плесени. Результат – аллергические реакции и болезни, не говоря уже о головных болях и бессоннице из-за духоты.

Периодическое проветривание исправляет ситуацию ненадолго. В зимнее время невозможно держать окна открытыми постоянно, а летом при открывании створок в помещение попадает пыль и грязь.

Видео: Особенности работы вентиляционных клапанов

Преимущества вентиляционных клапанов для пластиковых окон

Выходом может стать установка специальных вентиляционных клапанов, которые обеспечивают постоянный приток свежего воздуха в квартиру. Они не замерзают в зимнее время, воздух, проходя через них, прогревается. Важно, что клапаны не нарушают звукоизоляционные свойства окон.

Вентиляционный клапан выглядит как небольшой короб из пластика, расположенный в верхней части окна. Особые устройства, называемые перьями, регулируют приток воздуха с улицы. Если погода хорошая и безветренная, клапан с легкостью пропускает воздух внутрь. Если поднимается ветер, перья препятствуют проникновению холода в жилье.

Существует несколько разновидностей подобных клапанов. Некоторые оснащены датчиками влажности, которые подают воздух с улицы порциями, в зависимости от количества людей, находящихся в комнате. Приточный клапан защищает квартиру от шума, насекомых и грязи.

Поскольку клапаны обеспечивают постоянно проветривание, которое регулируется автоматически, необходимость в обычном проветривании просто отпадает.

Еще одно преимущество подобного клапана – отсутствие конденсата на стеклах, а также сохранение тепла в помещении.

Специалисты выделяют и некоторые недостатки приточных вентиляционных клапанов. К ним относятся:

  • Вероятность проникновения в помещение холодного воздуха при сильном морозе зимой.
  • Возможность промерзания.
  • Недостаточность такого рода вентиляции при сильной жаре.

Однако в большинстве случаев несомненные преимущества перекрывают недостатки.

Разновидности клапанов для вентиляции

Фальцевые вентиляционные клапаны

Данный вид клапана представляет собой бюджетный и простой вариант вентиляции. Он назван так из-за того, что воздух проходит по фальцам профилей, а попадает внутрь через входные отверстия клапана. Это небольшой вырез в притворе, через который и поступает воздух в помещение. Клапан можно установить, не демонтируя окна, этим и объясняется низкая цена конструкции. Клапан практически не влияет на звукоизоляцию. Основной недостаток – через него может пройти малое количество воздуха, поэтому обеспечить полноценную вентиляцию такой клапан не может.

Щелевые приточные клапаны

Этот вид клапана забирает воздух через щель, высотой до 16 мм, а шириной до 400 мм. Снаружи щель закрывается блоком, препятствующим попаданию внутрь грязи и насекомых. Изнутри щель закрывается регулирующим блоком. Преимущества: большая пропускная способность, возможность установить клапан без демонтажа окон.

Накладные клапаны

Главное преимущество такого клапана – большая площадь канала, который проходит по всей длине профиля. Клапан может быть расположен по-разному. Основной его недостаток – невозможность установки на готовый смонтированный профиль. Накладной клапан может быть поставлен заранее, до монтажа оконной конструкции, так как требует регулировки ширины профиля. Еще один возможный недостаток – снижение показателей звуко- и теплоизоляции из-за чрезмерно высокой пропускной способности.

Обычно накладные клапаны применяются на производстве, где необходим постоянный мощный приток воздуха, при этом невозможно держать окна открытыми. В квартирах и жилых домах данные конструкции устанавливают крайне редко.

Как выбрать лучший вариант вентиляционного приточного устройства

На рынке представлено множество моделей приточных клапанов, каждый из которых имеет свои преимущества и недостатки, а также отличается точки зрения установки и эксплуатации.

На что нужно обращать внимание, чтобы подобрать нужную модель?

  • Стоимость. Прежде всего, при выборе клапана необходимо отталкиваться от цены. Она не должна быть слишком высокой, даже несмотря на всю сложность этого устройства. Но и слишком дешевые клапаны приобретать не стоит, так как низкая цена может свидетельствовать о недостаточном качестве изделия.
  • Место установки клапана. Определите место установки. Обычно клапан ставят непосредственно на оконный профиль в его верхней части. Существует вариант установки через стену. Второй способ отличается высокой ценой и трудоемкостью. Кроме того, на внешней стене здания появится новое устройство, отчасти меняющее общий вид фасада.
  • Способ монтажа. Клапаны отличаются по способу монтажа. Установить некоторые из них можно лишь после демонтажа профиля и замены его на другой, меньшего размера. Недостатками такого способа являются дополнительные затраты, а также уменьшение проема окна. Второй способ предполагает монтаж клапана прямо через переплет окна. Установка устройства займет не более получаса, удалять стеклопакет не потребуется.
  • Как происходит управление приточными клапанами. В зависимости от модели клапаны могут иметь или не иметь специального управления. Некоторые из них ограничивают приток воздуха в помещение только при сильных порывах ветра. Другие имеют функцию управления, например приток воздуха регулируется в зависимости от влажности и температуры в помещении. Также существуют модели, которые можно при желании закрыть. Вы имеете возможность выбрать устройство по своему вкусу, учитывая также, что модели с управлением воздушным потоком стоят дороже обычных.
  • Как регулируется приточный клапан. Клапан может регулироваться вручную или автоматически. Если вы приобретаете клапан с ручной регулировкой, вы экономите. Но при этом такое решение связано с рядом трудностей. Например, вам придется постоянно думать, открыть ли клапан в комнате, если открыть, то насколько. При автоматической регулировке вам не потребуется думать о проветривании, так как за вас это сделает автоматика. При низкой влажности, например, когда в квартире никого нет, приток воздуха будет существенно снижаться экономя тепло. При увеличении влажности клапан будет впускать больше воздуха.
  • Особенности шумоизоляции. Стандартные пвх окна снижают уровень шума примерно на 35 дб. Следовательно, хороший клапан должен соответствовать этим характеристикам и не ухудшать показатели звукоизоляции окна.

При выборе клапана необходимо уделить внимание каждой детали, ведь именно от характеристик данного элемента зависит, будет ли на окнах образовываться конденсат, плесень и грибок. Кроме того, приточный клапан создает комфортную температуру в помещении, способствует укреплению здоровья жильцов, а также избавляет от необходимости постоянно проветривать помещение.

Клапан приточной вентиляции для пластиковых окон: виды, установка и видео

Автор Марсель Сагитов На чтение 6 мин. Просмотров 106

Пластиковые окна получили широкую популярность во всем мире, так как они имеют массу преимуществ, по сравнению с устаревшими деревянными рамами. Они отлично справляются с функцией сбережения тепла, поэтому после их установки, обнаруживаются значительное улучшение температуры в помещении.

Полная герметичность окон, ограничивает поступление свежего воздуха в помещение, поэтому, — конструкции имеют два режима проветривания: макро- и микро- проветривание. Но, штатные конструкции режимов проветривания имеют недостатки: при микропроветривании — происходит недостаточное поступление объема воздуха, а при макропроветривании — образуются сквозняки. Для решения проблемы, имеется специальное приспособление — клапан приточной вентиляции для пластиковых окон, о котором расскажет данный материал.

Вентиляционные клапаны и их преимущества

Проветривать помещение необходимо обязательно, чтобы в комнате была достаточная влажность и не скапливались бактерии в воздухе.

Давайте рассмотрим, какими преимуществами они обладают:

  • монтаж устройств осуществляется без нарушения герметичности окон;
  • проветривание обеспечивается постоянно при закрытых окнах;
  • отсутствие образование конденсата и плесени во влажных комнатах;
  • простота использования изделий;
  • контролируемое поступление воздуха позволяет экономить тепло;
  • автоматическое регулирование поступления свежего воздуха, поэтому человеку нет необходимости следить за временем проветривания;
  • снижается вероятность проникновения в дом злоумышленников, так как окна постоянно закрыты.

Конструкция клапана представляет собой пластиковое устройство, которое монтируется на верхнюю часть рамы металлопластикового окна. Вентиляция осуществляется автоматически — посредством встроенного механизма в пластиковом корпусе.

Какими бывают изделия

Вентиляционные клапана подразделяются на следующие виды:

  1.  Щелевые. Данные устройства подразделяются на автоматические и механические. Воздух поступает в комнату посредством канала размером 170-400*12-16 мм. Преимуществом устройства является простота монтажа, не требующая снятия оконных рам;
  2. Клапаны фальцевого типа. Поступление наружного воздуха в комнату обеспечивается, посредством специальных разрезов фальцевого типа. Преимуществами устройства — является его низкая стоимость и простота монтажа, не требующая снятия оконной рамы. Недостаток обусловлен: низкой пропускной способностью;
  3. Накладные. Преимуществами накладных клапанов является обеспечение притока большого объема воздуха. В связи с этим вытекают такие недостатки: низкие показатели тепло- и звукоизоляции, а также невозможность установить клапан на существующее пластиковое окно.

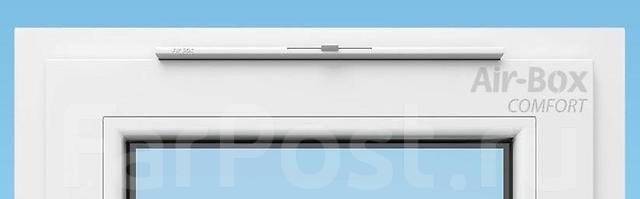

Клапан микропроветривания Air-Box

Airbox comfort

Клапаны проветривания Air-Box были разработаны российскими производителями. Преимущество изделий, обуславливается возможностью монтажа на окнах любой конструкции. Кроме того, клапан можно разместить в фальце оконного блока, что делает изделие скрытым.

Фирма Airbox, предлагает три разновидности клапана: Standart, Comfort и Comfort S.

Airbox standart

Клапан проветривания Air-Box Standart, состоит из двух конструкционных частей: нижнего и верхнего. Верхняя часть клапана обеспечивает подачу потока воздуха в помещение, а нижняя осуществляет забор воздуха с улицы. Функционирование устройства основывается на разряжении воздуха, если в комнате функционирует вытяжная вентиляция. При закрытых окнах происходит открытие лепестков устройства, что позволят осуществлять воздухообмен объемом 6 м3/час.

Комплектация клапана проветривания Air-Box Comfort в отличии от Standart имеет одно преимущество — шумозащитную функцию. Также устройства отличаются вариантами монтажа. Монтаж может осуществляться как при помощи фрезеровки профиля, так и без него. Безфрезерный вид монтажа выполняется самостоятельно, для чего потребуется снять уплотнитель и осуществить установку устройства. Модели типа Comfort S предназначаются зачастую для установки на глухие модели окон, где предполагается сверление оконного профиля.

Широкую популярность клапаны Air-Box получили благодаря невысокой стоимости, высокой эффективности работы, а также простоте монтажа. Как осуществляется установка клапана вентиляции своими руками, узнаем далее.

Установка устройства

Установка вентилируемых клапанов осуществляется двумя способами. Рассмотрим оба варианта, чтобы иметь представление о технологии установки устройств.

Для первого варианта характерно извлечение установленного стеклопакета с последующей его заменой на новый, который имеет меньшие размеры. В образовавшуюся щель между стеклопакетом и рамой устанавливается клапан. Процесс не требует сверления конструкции пластика, но имеет некоторые недостатки:

  • дополнительные затраты, так как потребуется — не только заказывать новый стеклопакет, но и вызывать мастера для его установки;
  • снижение площади стекол;
  • проблематично осуществить установку клапана самостоятельно.

Второй вариант наиболее популярен и не требует замены стеклопакетов на новые. Установка осуществляется быстро и самостоятельно. Как выглядит процесс установки, узнаем далее.

Для монтажа — нам потребуется следующий инструмент: канцелярский нож, линейка и отвертка.

В комплекте с клапаном поставляется крепежные элементы и два уплотнителя длиной 35 см.

Один из уплотнителей, необходимо установить с внутренней части створки. Для этого, открываем окно, в верхней части створки отмеряем 35 см и с помощью канцелярского ножа, обрезаем штатный уплотнитель. Вместо него монтируется уплотнитель из комплекта. Напротив обрезанного уплотнителя, на внутренней части рамы, аналогично отмеряем и обрезаем штатный уплотнитель. На это место — также монтируем уплотнитель из комплекта. Затем, следует установить три специальных крепления, на которые будет монтироваться сам клапан(зависит от поставки).
Чтобы установить клапан, необходимо первоначально удалить защитную пленку, после чего — приклеить изделие к профилю. Крепления клапана должно плотно прижаться к установленный заглушкам. Саморезами фиксируется клапан на раме. На этом установка закончена и можно приступать к испытанию устройства.

Установка клапана Airbox comfort своими руками видео:

Регулировка

После установки, можно приступить к его испытанию. Если клапан ручного регулирования притока воздуха, то для этого достаточно переместить рычаг на изделии в левую или правую стороны. Автоматический способ регулирования осуществляется при помощи датчика гигрометра. Этот датчик измеряет влажность воздуха в помещении, потому при ее увеличении, происходит полное открытие клапана. Автоматический способ регулирования не требует участия человека. Кроме того, проветривание осуществляется в том случае, если в помещении присутствуют люди или влажность воздуха повышается до определенных параметров. Недостатком такого типа датчика является высокая стоимость, поэтому для установки таковых устройств на всех окнах потребуется приличная сумма.

Ручной способ регулирования менее эффективен и требует участия человеческого фактора. Если нужно проветрить комнату, то осуществляется открытие клапана вручную. Автоматический клапан способен закрываться в случае, когда на улице порывистый ветер.

Также, преимуществом клапана является — простота ухода за ним. Для этого, достаточно один раз в год осуществить профилактику устройства и очистить его от мусора и пыли.

Если вы планируете установить приточный клапан, то рекомендуется отдавать предпочтение именно — автоматическим вариантам, так как они намного эффективнее и способствуют лучшему сбережению тепла в помещении.

ПолезноБесполезно

Клапана приточной вентиляции (проветриватели)

Единственное, что заставляет потребителя склоняться к выбору деревянных окон – полное отсутствие циркуляции воздуха в помещении при закрытых створках. Для решения этой проблемы, инженерами металлопластиковых конструкций, был разработан клапан вентиляции, который предоставляет огромное количество преимуществ.

Оконные проветриватели – полезно или нет?

Изначально сама идея приточных оконных проветривателей появилась в середине 70-х годов в Европе, когда на волне с борьбой за энерго-эффективное расходование средств на отопление жилых помещений стали строить дома, которые в принципе не имели естественного воздухообмена с улицей. Ввиду отсутствия естественной вентиляции через неплотные окна и стены воздух в таких помещениях быстрее насыщался угарным газом от жизнедеятельности людей и становился непригодным, а зачастую и просто вредным для здоровья. В Советском Союзе о здоровье граждан заботились целые проектные институты, и вопросам естественной вентиляции в жилых помещениях придавалось огромное значение. И сейчас часто при общении с обладателями новых пластиковых окон, на вопрос – «Ну как Вам теперь живется, какие ощущения?», мы слышим стандартный ответ, что после установки пластиковых окон в помещении стало гораздо тише, теплее, но вместе с тем воздух внутри стал быстрее приходить в негодность. Есть даже люди, которые называют пластиковые окна «тихими убийцами».


Жить хочется, поэтому каким-то образом надо впускать в помещение уличный свежий воздух. Можно открыть окна в режиме проветривания на некоторое время и ударным методом заменить в помещении весь воздух, при этом в зимнее время в помещении резко понизится температура. Если мы находимся в городской квартире, лишних денег за такое проветривание с нас никто не снимет, а если это собственный дом с индивидуальным отоплением?

Что именно дают клапана

Первым и основным достоинством использование клапана на пластиковых окнах является естественная циркуляция воздуха в помещении.

Вследствие этого, в комнате создается микроклимат необходимый для человека. Ощутить разницу можно довольно легко. Например, закрыть металлопластиковое окно без клапана на пару дней и покинуть жилье. После возвращения владельцев, в комнате будет стоять затхлый воздух. Если же установлен клапан, то по возвращению жильцов помещение будет наполнено свежим и чистым воздухом, причем само окно будет плотно закрыто. Довольно важно еще одно преимущество клапанов – предотвращение образования грибка и плесени. Это происходит из-за удаления избыточной влажности посредством циркуляции воздуха. Очень актуальна такая проблема в кухнях, ванных комнатах и балконах. Поэтому вентиляция для пластиковых окон в данных помещениях является необходимостью. К преимуществам клапанов на пластиковые окна относится безопасность от незаконного проникновения вовнутрь помещения. Это достигается тем, что проветривание производиться при закрытой створке. Многие ведь сталкивались с ситуацией, когда в теплое время года попросту забывали закрыть окно перед уходом из дома.

Проветриватели: виды

Виды приточных клапанов для пластиковых окон

На данный момент существует три типа данного механизма:

  • Щелевого типа;
  • Фальцевого вида;
  • Накладного типа.

Клапана щелевого типа

Клапана щелевого типа можно назвать наиболее оптимальным видом приточной вентиляции пластиковых окон. В первую очередь это связано с их пропускной способностью. Она достаточная для полноценной циркуляции воздуха внутри помещения. Важным достоинством щелевых механизмов проветривания является возможность установки без демонтажа уже установленной металлопластиковой конструкции. Сам по себе клапан представляет щель, созданную с помощью специального канала, которая имеет размеры от 12,5 мм до 16мм. Канал, в свою очередь, соединен двумя блоками: наружный и внутренний. Наружный блок устроен так, чтобы не пропускать дождь и насекомых, а внутренний позволяет производить регулировку потока воздуха.

Клапан «Airbox Comfort»



Клапана фальцевого типа

Клапана фальцевого типа является еще одним довольно не плохим видом механизмов, при помощи которых производится приточная вентиляция. Их основное преимущество – отсутствующая потеря шумоизоляции. Монтаж данных устройств производится немного сложнее, нежели установка щелевых клапанов, но также может выполняться без демонтажа металлопластиковой конструкции. Главным недостатком, из-за которого многие клиенты отказываются от фланцевых клапанов, является недостаточный воздухообмен. Показатели приточной вентиляции данных устройств достаточны для того, чтобы пластиковые окна не запотевали, но полноценной циркуляции воздуха все рано не происходит.

Накладные клапаны

Наименее популярными у частных клиентов являются клапана накладного типа. Во-первых, это связано с необходимостью их установки перед монтажом металлопластиковой конструкции. Во-вторых, при использовании данного типа устройств вентиляции пластиковых окон происходит большая потеря шумо- и теплоизоляции, что недопустимо для жилых и торговых помещений. Но из-за своего главного преимущества, а именно – наибольший уровень притока воздуха, они стали популярными на производственных объектах. Особенно там, где требуется поддержание естественного климата внутри помещения, и шумоизоляция практически не играет никакой роли. Стоит отметить, что вентиляция на пластиковые окна может устанавливаться как автоматического, так и механического регулирования, причем независимо от типа выбранного клапана.

Производители клапанов

Aereco

Компаний, которые занимаются изготовлением клапанов приточной вентиляции для пластиковых окон достаточно много, но все же есть лидеры данного рынка. Одной из наиболее успешных компаний является Homeaero. Эта французская фирма выпускает наиболее популярный клапан Aereco.

Преимущества

Качество воздуха, отсутствие летучих органических соединений и углекислого газа

Деятельность человека и используемые материалы отделки здания или интерьера приводят к образованию в воздухе помещения загрязняющих веществ. Одними из основных негативных факторов является повышенная влажность, углекислый газ (CO2) и летучие органические соединения. Выделение углекислого газа происходит преимущественно в результате дыхания человека и сопровождается паровыделением; именно поэтому измерение уровня влажности играет важную роль при определении уровня загрязнения воздуха в помещении.

Совместимость со всеми вентиляционными системами

Вне зависимости от того, предпочитаете ли вы естественную, механическую вытяжную или гибридную системы вентиляции, вы можете установить предлагаемое оборудование и воспользоваться всеми преимуществами нашей технологии. Каждая система индивидуальна, имеет свои особенности и предназначена для установки как во вновь возводимых зданиях, так и при реконструкции. Для каждого случая мы можем посоветовать вам наилучший вариант решения.

Влагочувствительность

Системы вентиляции Aereco автоматически настраивают воздухообмен в каждой комнате в соответствии с текущими
потребностями. Для этого гигрорегулиремые датчики отслеживают соответствующие показатели в жилых и подсобных (кухня, ванная, туалет) помещениях, где влажность является важным индикатором загрязненности воздуха. Технология определения влажности используется как в приточных, так и вытяжных устройствах.
Площадь проходного сечения устройств вентиляции регулируется в соответствии с уровнем относительной влажности внутри помещения.

Энергоэффективность

Человеческая активность в течение дня меняется, поэтому гигрорегулируемые системы вентиляции Aereco автоматически и
постоянно регулируют воздухообмен в каждом помещении. Они не только обеспечивают хорошее качество воздуха, но и, согласно исследованиям, экономят до 50% тепловой энергии, идущей на подогрев вентиляционного воздуха, по сравнению с системами с постоянным расходом воздуха. Важно отметить, что системы Aereco позволяют экономить энергию на протяжении всего срока эксплуатации. Технические характеристики со временем не ухудшаются, так как принцип работы основан на простом механизме без применения электричества.

Отсутствие конденсата и плесени

Как правило, плесень образуется в помещениях с повышенной влажностью (кухня, ванная), поэтому Aereco применяет технологию гигрорегулирования как для приточных, так и вытяжных устройств. Таким образом, для обеспечения постоянного воздухообмена и устранения излишней влаги, воздушный поток автоматически регулируется в соответствии с уровнем влажности внутри помещений, исключая причины образования конденсата и плесени. Тем самым, Aereco следит за здоровьем людей в помещениях, а также за состоянием конструкции самого здания.

Комфорт

Компоненты системы вентиляции Aereco объединяют в себе исключительные технические характеристики и простоту в
обращении. Они управляются интеллектуальными датчиками, способными автоматически определять уровень влажности, присутствие людей и степень их активности, что влияет на уровень загрязнения воздуха в помещении. Вентиляционные устройства Aereco практически незаметны; стильный дизайн, обеспечиваетидеальную интеграцию в любом помещении. Вы не заметите присутствия системы вентиляции, но ощутите комфорт, который она создает.

Пожизненная экономия

С учетом небольших капитальных затрат, низкой стоимости установки и технического обслуживания, отсутствия эксплуатационных расходов и наличия надежного оборудования, помогающего экономить энергию, естественная система вентиляция Aereco идеально подходит для собственников недвижимости, арендаторов и домовладельцев с экономической точки зрения. Аналогично, системы механической вытяжной вентиляции Aereco являются отличной альтернативой рекуперации, так как затраты на установку несравнимо меньше, а эксплуатационные затраты практически отсутствуют. Согласно исследованиям Института строительной физики Фраунгофера в Германии в 2008 году, дополнительные затраты, вызванные теплопотерями при использовании систем механической вытяжной вентиляции Aereco, составляют всего 47€
по сравнению с 80%-ной системой рекуперации тепла. Это намного меньше ежегодных затрат на смену фильтров для подобных устройств. В конечном счете, итоговая стоимость оборудования, плюс затраты на доставку и установку систем рекуперации тепла не идут ни в какое сравнение с затратами на систему механической вытяжной вентиляции Aereco даже без учета обязательной ежегодной замены фильтров.

Простота установки

Приточные и вытяжные устройства, вентиляторы индивидуальные или для многоэтажных жилых домов, наружные козырьки с
контролем потока воздуха — весь ассортимент продукции Aereco адаптирован к простому монтажу. Отсутствует необходимость в установке воздуховодов для притока воздуха; общие затраты сведены к минимуму.

Air-box

Не менее известным является Air box comfort от отечественного производителя Air box. Оба этих клапана имеют достаточный показатель воздухообмена и простые в монтаже. Именно эти преимущества сделали их самыми популярными. Единственный недостаток – невозможность установки на глухую створку.

Aeromat

Наиболее технологичными вариантами считается линейка клапанов AEROMAT от немецкого производителя Siegenia. Стоимость данной продукции на порядок выше других, но она позволяет практически полностью устранить потерю тепла и добиться максимальной шумоизоляции.

Climamat

Еще одним лидером на рынке клапанов является компания Rehau. Она производит серию Climamat, которая отличается внутренним устройством. Здесь имеется специальная мембрана, пропускающая воздух только при определенной разнице давления внутри помещения и снаружи. Такой подход позволяет максимально увеличить герметичность.

Требования к клапанам пластиковых окон

Каждый клиент должен понимать, что также как и пластиковые окна, клапаны приточной вентиляции должны соответствовать ряду определенных требований. Это необходимо для комфортной эксплуатации и качественному выполнению возложенных на них функций. Первым требованием к механизмам приточной вентиляции является наличие регулировки. Это является обязательной деталью, и рассматривать другие варианты не стоит. Ведь установка уровня потока воздуха потребуется в любом случае – это доказано многолетней практикой. Например, летом клапан может спокойно работать на максимально открытом проветривании. А вот зимой, такая степень поступления холодного воздуха приведет к большим потерям тепла. Для этого и требуется регулировка.
Далее стоит поинтересоваться предоставляемым уровнем воздухообмена. Ведь именно для этого и устанавливается приточная вентиляция на пластиковые окна. Данный параметр должен быть не менее 30 метров кубических в час. Причем такой показатель берется из расчета на 1 человека. Не стоит забывать и возможной потере звукоизоляции. Необходимо запомнить, что нормальным показателем считается 30-35 дБ. Поэтому пластиковые окна и клапан, установленный на них, не должны пропускать посторонний шум, превышающий этот уровень.


Также к необходимым техническим характеристикам относится качественная работа клапана в зимний период. При выборе данного механизма приточной вентиляции необходимо уточнить соответствие конструкции. Это необходимо из-за того, что при неправильном устройстве возможно обледенение наружного блока или внутреннего канала. Вследствие этого устройство полностью перестает работать. Стоит не забывать узнать и о материалах, примененных в изготовлении клапана. Они должны выдерживать разницу наружной и внутренней температур, что позволяет полноценно регулировать поток воздуха и гарантировать долговечность прибора. Важно уточнить и возможные способы монтажа клапана. Ведь никому не захочется демонтировать пластиковую конструкцию ради его установки. Поэтому стоит выбирать тот клапан, который можно поставить на уже установленное пластиковое окно. Причем такие типы механизмов приточной вентиляции с легкостью можно монтировать собственноручно. И клиенту необходимо убедиться в том, что клапан предназначен для оконной установки, а не стеновой.
Последнее, о чем стоит поинтересоваться, это вариант регулировки клапана. Существует три типа: ручной, механический и смешанный. Однозначно сказать какой из них лучше невозможно. Ведь каждому клиенту удобнее пользоваться своим. Поэтому решение данного вопроса полностью зависит от приоритетов заказчика.

Клапаны приточного воздуха для окон Air-In® Chameleon | Air-In®

Новый оконный приточный воздушный клапан Air-In® Chameleon представляет собой сложный финский приточный воздушный клапан и устройство рекуперации тепла. Благодаря рекуперации тепла приточный воздух нагревается до 20 ° C. В солнечные дни с февраля КПД может достигать 1000 Вт.

Новый клапан Air-In® Chameleon обладает свойствами, никогда ранее не свойственными клапанам. Например, фильтр обновленного клапана Chameleon можно легко заменить без инструментов.

В дополнение к пожеланиям жителей, экологические требования соблюдены до предела и используется бесплатная солнечная энергия. Air-In® Chameleon улучшает энергоэффективность и энергетическую классификацию квартир, обеспечивая значительную экономию затрат на отопление.

Комфортное проживание с экономией энергии

  • Согласно расчетам, клапан окупается всего за один год
  • Значительно улучшает коэффициент U окна (RTE 3901/05, бюллетень VTT 2329)
  • Создает значительную экономию затрат на электроэнергию по сравнению с традиционными решениями
  • Создает среду без сквозняков , поскольку воздух значительно нагревается в промежутке между окнами
  • Благодаря эффективной фильтрации и предварительному подогреву качество воздуха в помещении улучшается
  • Воздух нагревается за счет рекуперации потерянного тепла до 20 ° C — и даже больше в солнечный день; КПД до 1 кВт
  • Эффективно предотвращает обратный поток воздуха
  • Используя расчет компенсации, можно использовать экономию энергии также в новых домах
  • Подходит как для новых окон , так и для ремонта

Дополнительные свойства

Простота обслуживания

Новая запатентованная базовая часть, позволяющая снимать клапан без инструментов, например, для замены клапана . Старый фильтр удаляется, новый вдавливается на место, а клапан просто вставляется обратно в основание в окне.

Дополнительная ручная регулировка автоматического закрывателя

Дополнительная ручная регулировка автоматического закрывающего устройства позволяет регулировать направление и выброс воздушной струи или направление струи влево или вправо. Когда планка перемещается вверх, скорость воздушной струи уменьшается. Когда штанга отрегулирована вниз, скорость воздушной струи и выброса увеличиваются.Клапан закрывается легким нажатием на концы стержня.

Сотовый фильтр

Может быть оснащен фильтром статического электричества сотовый фильтр , срок службы которого в несколько раз больше, чем у традиционных фильтров. Пылесосить, менять примерно раз в год. Фильтр — это отличный пыльцевый фильтр .

Зимняя и летняя обстановка

Клапан Air-In® Chameleon имеет как летние, так и зимние настройки. Положение можно легко изменить с помощью регулировочного рычага.Корпус фильтра или термофильтр устанавливается в промежутке между окнами.

Технические характеристики

Объем воздуха = K-фактор x √давление

Продукт Объем воздуха л / с
(давление 20 Па)
Объем воздуха без сквозняков л / с Снижение шума
дБ
D n, e, w + C tr
Размер отверстия мм
Воздухозабор 400 дБ TI 130 Chameleon 7 6 40 400×12
Воздухозабор 400 дБ TI 170
Хамелеон
7 6 40 400×12
Воздухозабор 600 дБ TI 130 Chameleon 8 8 42 600×12
Воздухозабор 600 дБ TI 170
Хамелеон
8 8 42 600×12

Глубина рамы 130 или 170 мм
Также доступны для рамы другой глубины; укажите в заказе.

Объемы воздуха, таблица К-фактора


Давление воздуха Воздухозабор 400 дБ TI
k = 1,63
Воздух на входе 600 дБ TI
k = 1,9
5 Па 3,65 л / с 4,25 л / с
10 Па 5,16 л / с 6,01 л / с
15 Па 6,32 л / с 7,36 л / с
20 Па 7,29 л / с 8,50 л / с
25 Па 8,15 л / с 9,5 л / с
30 Па 8,93 л / с 10,41 л / с

Оконные форточки ПО 400 — официальный сайт ВЕНТС

Оконный проветриватель ПО 400 — это воздухозаборник, предназначенный для постоянной вентиляции и непрерывной подачи воздуха в жилые и общественные помещения. Этот вентилятор подходит для установки в оконные рамы различного размера в квартирах, коттеджах и офисных помещениях.

  • Описание
  • Загрузки
  • Пример монтажа
  • Размеры

Описание

Описание

Надлежащий воздухообмен — основная предпосылка комфорта для людей в современных жилых зданиях. В отличие от прежних времен, когда проектирование систем вентиляции основывалось на предположении, что наружный воздух поступает через многочисленные трещины в оконных рамах, сегодня большинство окон построено так, чтобы они были герметичными, что вынуждает искать другие решения. Оконный вентилятор — это пассивное устройство, которое обеспечивает естественный поток свежего воздуха через герметичные оконные рамы.

Оконный проветриватель ПО 400 — это приточная установка непрерывного действия, предназначенная для подачи свежего воздуха в жилые и нежилые помещения.Такие вентиляторы можно встраивать в рамы различного размера в квартирах, частных домах и офисных зданиях. Блок приточного воздуха устраняет необходимость открывать окна, обеспечивая постоянный поток свежего воздуха, не создавая сквозняков и не допуская уличного шума. Благодаря специальной конструкции вентилятор очень удобен в использовании, а встроенный пылевой фильтр защищает воздух в помещении от загрязнений.

ОБЕСПЕЧЕНИЕ ПРАВИЛЬНОГО ВОЗДУХООБМЕНА

Следующий пример иллюстрирует вентиляцию квартиры в многоэтажном жилом доме.Системы механической вытяжной вентиляции с естественным притоком свежего воздуха рассчитаны на использование вытяжных вентиляторов, установленных на кухне и в ванной комнате. Свежий воздух подается во внутренние жилые помещения (то есть в спальню и гостиную) через вентиляторы оконной рамы. По мере того, как воздух загрязняется, он постепенно проникает в ванную и кухню через внутренние двери, а затем выводится наружу вытяжными вентиляторами.

КОНСТРУКЦИЯ ВЕНТИЛЯТОРА

Вентилятор состоит из внешнего дефлектора, фильтра и регулируемой внутренней решетки
.

Наружный дефлектор предотвращает попадание воды в помещения и имеет москитную сетку
для борьбы с насекомыми.

Фильтр удаляет пыль и загрязнения из приточного воздуха, задерживает излишнюю влагу и частично блокирует уличный шум.

Регулируемая внутренняя решетка позволяет изменять объем и направление потока приточного воздуха.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ФИЛЬТРА (3-4 РАЗ В ГОД)

Грязные фильтры увеличивают сопротивление воздуха в системе и уменьшают объем приточного воздуха.Фильтры требуют чистки не реже 3-4 раз в год. Пылесос разрешен. После двух последовательных чисток фильтры необходимо заменить.

РЕГУЛИРОВКА ИНТЕНСИВНОСТИ И НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА

Вентилятор оснащен регулятором, позволяющим различные комбинации интенсивности и направления воздушного потока, чтобы создаваемый микроклимат обеспечивал максимальный комфорт для пассажиров.

Максимальное открытое положение Открыть позицию вниз Открытая позиция Закрытая позиция
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пример монтажа

Пример монтажа

ПО 400 устанавливается в верхней части оконной рамы. Каждый оконный проветриватель способен подавать до 20-40 м3 / ч.

Интеграция вентилятора в оконную раму

Размеры

Размеры

пусть квартира дышит! Стеклопакеты вентиляция

В квартире, где установлены пластиковые окна, низкий уровень теплопотерь.Шума с улицы не слышно. Однако у таких изделий есть и свои недостатки. Они способствуют застою воздуха в квартире и образованию конденсата. Это может привести к образованию грибка и вызвать различные респираторные заболевания. Решит проблему приточный клапан для пластиковых окон, отзывы о котором позволят правильно выбрать и установить вентиляционный элемент. Совет экспертов и рядовых пользователей поможет сделать правильный выбор.

Недостатки пластиковых окон

Чтобы понять необходимость установки приточного клапана, следует ознакомиться с отзывами об основных недостатках пластиковых окон.

Отсутствие сквозняков по сравнению с деревянными окнами — это, с одной стороны, преимущество представленной продукции. Однако вентиляция должна выполняться, открыв двери. Зимой такая процедура приводит к большим потерям тепла.

Когда окна закрыты, в комнатах накапливаются запахи и углекислый газ. Без клапана приточной вентиляции для пластиковых окон, по отзывам пользователей, образуется конденсат и влажность воздуха постоянно повышается. Это не здоровое состояние домашней среды.Приточный клапан для пластиковых окон, отзывы о котором пойдет речь далее, способен предотвратить развитие грибка и плесени, отвести конденсат.

Чтобы не сводить на нет все функции пластиковых окон, следует использовать представленное устройство.

Основные характеристики

Приточный клапан — это устройство, выполняющее функции вентиляции. Устанавливается поверх оконной створки и располагается горизонтально. По отзывам экспертов и обычных пользователей, приточные вентиляционные клапаны на пластиковых окнах устраняют повышенную влажность и конденсат, а также поддерживают здоровый микроклимат в помещении.

У этого устройства есть несколько преимуществ. Клапан приточной вентиляции для пластиковых окон, отзывы о котором представлены в нашем обзоре, не меняет оконный проем. Не создает сквозняков, не происходит потери тепла, не слышно звуков с улицы. Достаточно притока свежего воздуха. По отзывам, клапаны приточной вентиляции для пластиковых окон регулируются.

Еще одно положительное качество — простота установки данного устройства.

Принцип работы

Изучив отзывы опытных установщиков, можно сделать вывод, что клапан приточной вентиляции для пластиковых окон должен быть правильно установлен, чтобы в полной мере выполнять свои функции.

При установке снимается часть резинового уплотнителя на створке и оконной раме. Вместо этого будет установлен специальный, более тонкий материал. Клапан приточной вентиляции для пластиковых окон, отзывы о котором в основном положительные, устанавливается вместе с новым уплотнением.

Через представленное устройство в квартиру поступает наружный воздух, а влажные внутренние массы выталкиваются через вентиляционные каналы обратно наружу. Циркуляция происходит за счет разницы давлений.

Клапан в сборе

Прочитав отзывы профессиональных установщиков о приточном вентиляционном клапане для пластиковых окон, можно составить представление об устройстве его. Изделие состоит из нескольких частей.

Снаружи за окном. Она вдыхает воздух снаружи. Снаружи необходимо установить козырек, который предотвратит попадание воды или снега в вентиль.

Приточные вентиляционные клапаны для пластиковых окон, отзывы о которых предоставлены специалистами, также имеют телескопический канал.Он проходит сквозь раму, т.е. врезается в пластик корпуса рамы и фиксируется втулкой.

Интерьер находится прямо внутри помещения. Он представляет собой агрегат, состоящий из выхлопной насадки, простого фильтра и механизма регулировки способности пропускать воздух.

Основные требования к работе

По отзывам специалистов в области вентиляционной техники, приточные вентиляционные клапаны для пластиковых окон работают в определенных условиях.

Автоматическая вытяжка происходит, если наружная температура не превышает +5 ° C.В противном случае вентиляция прекращает свою работу, поэтому ее выполнение следует проводить в принудительном порядке.

Обзоры бытовой техники, которые мы сегодня рассматриваем, исправно функционируют при условии исправной вентиляции в квартире.

Также прорези под межкомнатные двери должны быть не менее 2 см. Входная дверь должна закрываться плотно.

Типы клапанов

По отзывам потребителей, моделей приточных клапанов для пластиковых окон великое множество.По материалу, из которого они изготовлены, бывают изделия из металла, дерева или пластика.

По способу управления бывает автоматический и ручной клапан приточной вентиляции для пластиковых окон. Отзывы потребителей дают понять, что автоматические разновидности удобнее использовать. Они самостоятельно определяют, когда открывать или закрывать вентиляционное отверстие. Причем настройки можно выставлять исходя из показателей влажности и перепадов давления внутри помещения.

Ручное управление предполагает изменение открытия / закрытия вентиляционного отверстия с помощью специальной веревки. Выбран нужный уровень. Профиль может замерзнуть из-за неправильной регулировки зимой. Именно поэтому большинство отзывов потребителей склоняются к выбору автоматических приточных клапанов для пластиковых окон.

Воздухозаборник

По способу поступления воздуха в помещение бывают складчатые, щелевые и верхние вентиляционные клапаны для пластиковых окон. Отзывы людей, опробовавших представленные устройства в своих помещениях, свидетельствуют о следующем.

Один из самых экономичных вариантов — складывающиеся впускные клапаны. В этом случае холодный воздух попадает через небольшие прорези в тамбуре. В этом случае окна разбирать не нужно. Однако такие конструкции довольно низкие.

Более высокой пропускной способностью, по отзывам потребителей, обладают щелевые приточные вентиляционные клапаны на пластиковых окнах. Их также устанавливают без демонтажа окон.

Однако насадки — лучший способ пропустить воздух.Единственный их недостаток — необходимость подгонять проем под размер клапана. Если установлен стеклопакет, такой вид изделия не подойдет.

Ручка клапана

Ручка клапана — очень удобное устройство. Устанавливается вместо обычной оконной ручки. Из преимуществ этого устройства следует отметить отсутствие изменений внешнего вида окна.

Довольно интересная приточная арматура для пластиковых окон. Отзывы пользователей уверяют, что вентиляционный клапан в этом случае может располагаться там, где чаще всего собирается конденсат на окне.

Это очень эффективное устройство для удаления влаги. Такой клапан не замерзает, так как имеет проходную конструкцию. Также в ручку клапана встроен фильтр, не пропускающий пыль в помещение.

Выбор клапана

Среди множества представленных на рынке моделей с аналогичной вентиляционной технологией можно потеряться.

Более популярны производители с хорошей историей, которые уже давно существуют на рынке распределительной арматуры. Это добросовестные компании, которые годами ответственной работы подтвердили качество своей продукции.

По отзывам потребителей, качественную приточную арматуру для пластиковых окон выпускают такие производители, как Siegenia, Rehau и Aereco.

Главное правило при выборе представленной продукции — не экономить на качестве. Также следует понимать, что возможность сильных морозов также необходимо учитывать при выборе приточного клапана для пластиковых окон. Отзывы говорят, что если температура за окном опускается ниже -30 ° С, то внешние элементы многих конструкций промерзают, и идет постоянный поток холодного воздуха.

Приточная вентиляция на пластиковых окнах позволяет постоянно поддерживать в помещении благоприятный микроклимат. Подробнее об этом мы поговорим ниже.

Пластиковые окна обеспечивают практически полную герметизацию помещения. В суровом российском климате это огромный плюс. В теплое время года недостаток кислорода решается просто проветриванием, а зимой такая мера невозможна из-за сильных морозов. Недостаток свежего воздуха чреват множеством проблем:

  • Запотевание окон.
  • Появление грибка и плесени на склонах.
  • Затхлый воздух. Это создает дискомфорт в помещении.
  • У маленьких детей могут развиваться аллергические реакции.

Дополнительная вентиляция в помещении с пластиковыми окнами обеспечивается установкой специальных клапанов. Они имеют различные конструктивные особенности, но основное их предназначение — впускать в помещение наружный воздух без потерь температуры. Они справляются с этой функцией, хотя и с разной степенью эффективности.

Совет. Большинство окон позволяют регулировать плотность закрытия.В теплое время года выставляйте ставни в летнем режиме — в этом случае рамы не будут закрываться слишком плотно, что позволит проникнуть в комнату кислороду.

Когда необходима организация дополнительной циркуляции воздуха:

  • Если в доме живут маленькие дети. Как уже упоминалось, недостаток кислорода может нанести вред их здоровью.
  • В помещении с множеством растений. Без кислорода они просто вымрут.
  • Когда дом отапливается конвекторами или масляными радиаторами.Такие обогреватели ужасно пересушивают воздух.
  • На заводе. В мастерских (если они связаны с токсичными веществами) необходимо организовать максимальный приток свежего воздуха.

Все известные сорта

Вентиляционный клапан для пластиковых окон — это простое на первый взгляд устройство. Он подразделяется на несколько разновидностей, которые имеют существенные конструктивные отличия. Вы должны знать их, чтобы найти лучший вариант.

Это самый простой и главное самый дешевый вариант.С их помощью уличный воздух попадает в помещение через небольшие вырезы. Основные преимущества данной технологии следующие:

  • Низкая стоимость.
  • Нет необходимости демонтировать установленные окна ПВХ.
  • Гарантирует сохранение звукоизоляционных свойств стеклопакета.
  • Высокая скорость и простота установки.
  • Возможности автоматизации.

Среди всех достоинств есть один, но очень важный недостаток — слабая пропускная способность.Из-за этого складчатая вентиляция при закрытых окнах имеет низкую эффективность.

шлицевой

Свежий воздух поступает в помещение по специальным каналам. Обычно они имеют размер в пределах 160-400 на 10-16 мм. Как правило, такой клапан комплектуется двумя блоками — входным и регулирующим. На более продвинутых моделях он один (универсальный). Технологические преимущества:

  • Абсолютная защита от внешних факторов (осадки, насекомые). Это обеспечивается наличием регулирующего узла.
  • Высокая (в нашем случае средняя) пропускная способность.
  • Можно использовать без демонтажа стеклопакета.

Есть только один серьезный недостаток — относительно сложная установка. Однако некоторые модели лишены даже такого недостатка (подробнее об этом позже). Поэтому эта категория сейчас самая популярная.

Накладные расходы

В жилых помещениях такие конструкции практически не используются. Это связано с их серьезными недостатками:

  • Существенно ухудшаются теплоизоляционные свойства окон.
  • Звукоизоляция снижена практически до нуля.
  • Устанавливать такой клапан приточной вентиляции можно только перед установкой стеклопакета. В частности, необходимо отрегулировать размер проема.

Однако эта технология нашла широкое применение в промышленной сфере. Основная причина этого — максимальная пропускная способность.

Лидеры рынка — Aereco и Air-box

Внутренний рынок клапанов на 90% занимали два производителя — Aereco (Франция) и Air-box (Россия).Следует знать об особенностях своей продукции:

Качественный и практичный вариант

Клапаны

от Aereko — это крышка привлекательного внешнего вида (есть цветовые вариации), которая впишется в любой интерьер. Самый оптимальный вариант установки — при изготовлении окон ПВХ. Однако, если стеклопакеты уже стоят на месте, то установка тоже может производиться. Для этого нужно сделать небольшое сверление рамок.

Устройство состоит из 8 (16) влагочувствительных пластин.В зависимости от уровня влажности они могут открывать или закрывать заслонку. Кроме того, для работы им не требуется источник питания. Принцип действия основан на физическом законе теплового расширения.

Их даже можно вмонтировать в стену. Этот метод применяется в основном в деревянных постройках, потому что фрезерование железобетонных конструкций крайне затруднительно. По своим качествам этот производитель выглядит как лучший аналог на рынке. Однако у него есть важный недостаток — высокая цена (от 2500 тысяч рублей).

Более дешевый аналог

Российский производитель air-box значительно упрощает свою продукцию, при этом практически не уступая по эффективности своим более дорогим «собратьям». Такие модели позволяют наружному воздуху проникать через пространство между рамой и створкой. Утечка происходит благодаря замене штатного уплотнения. Чтобы контролировать воздушный поток, необходимо переместить ручку регулятора.

Такие модели намного проще и требуют ручного управления.При этом они несут в себе два очень важных преимущества — невысокую стоимость (в среднем от 400 руб.) И более простую технику монтажа. Воздушные боксы устанавливаются двумя способами — фрезерованием рамы (как у предыдущего производителя) и заменой уплотнения (о чем речь пойдет ниже).

Возможные варианты установки

Принудительная вентиляция в окне может быть реализована тремя способами, которые сильно различаются по сложности.

Самый сложный метод — отрегулировать размер проема.

Самый трудоемкий и дорогостоящий метод связан с установкой вышеупомянутых накладных элементов. Устанавливаются они следующим образом:

  • Удален существующий стеклопакет.
  • Проем расширяется на количество подкладки.
  • Стеклопакет установлен сзади.
  • В образовавшийся зазор устанавливается накладка.
  • Трещины залиты цементным раствором (или чем-то подобным).

Техника выглядит смертельно трудоемкой и нецелесообразной.Поэтому никто не работает в таком порядке, потому что это чревато космическими затратами сил, времени и денег. О дополнительной вентиляции необходимо позаботиться заранее, то есть перед установкой стеклопакета.

Самые внимательные люди, заказывая окна ПВХ, сразу планируют установку дополнительного притока воздуха. Для этого проем делают немного шире, чем требует стеклопакет. Этот прием самый эффективный, а главное рациональный.

Инструкции по сборке для моделей Aereco

Но что делать, если стеклопакет уже установлен? Модели Aereco устанавливаются более простым способом.Он состоит в следующем:

  • Выбрано место для установки канала. По возможности, это должна быть наименее заметная область.

Обратите внимание: дополнительная оконная фурнитура не должна мешать установке. Учтите этот факт при выборе места.

  • Тогда разметка сделана.
  • Крепим штангу к выбранному месту при помощи специальных саморезов для ПВХ-конструкций.
  • Размечаем расположение технологических бороздок на тамбуре.
  • Снимаем штангу. С помощью дрели и электрического лобзика выпилили отверстия в створке и самой раме.
  • Установите планку снова.
  • Фиксируем вентиль специальными защелками.

Эта процедура занимает относительно много времени. К тому же для этого требуются специальные инструменты, которые есть далеко не у всех. Еще одним фактором является то, что человек без должного опыта не сможет точно выполнить работу. Вывод — установку такого устройства лучше доверить специалисту.

Air-box — простой монтаж

Есть еще одна техника, с которой может справиться каждый. Производитель воздушного бокса создал модель, которую можно собрать без использования инструментов. В комплект входит специальный уплотнитель и винты из ПВХ. Работа выполняется в следующей последовательности:

  • Выбираем предложенное место установки.
  • Срезаем в этом месте стандартный уплотнитель (который находится на створке).
  • Вставляем новую (из комплекта).
  • Снимите защитную пленку с клапана.
  • Закрепляем в месте установки новой пломбы с помощью специальных защелок.
  • Закрываем створки и делаем отметку на рамке по длине клапана.
  • Срезаем в этом месте имеющуюся пломбу и устанавливаем на ее место новую (такую ​​же из комплекта).

Если что-то оказалось для вас непонятным, можете посмотреть видео от самого производителя. Это позволит вам все четко понять.

Установка герметичных оконных конструкций влечет за собой ухудшение микроклимата помещения: повышается влажность, возникает недостаток кислорода и застоявшийся воздух. Проблемы легко решить, разместив приточный клапан на пластиковых окнах — устройство нормализует естественную вентиляцию и стабилизирует воздухообмен.

Мы расскажем, как правильно выбрать вентилятор, чтобы обеспечить приток свежего воздуха в помещения с пластиковыми оконными рамами. У нас есть подробные описания популярных моделей устройств, проверенных на практике.Для самостоятельных домашних мастеров предоставляем подробную инструкцию по установке.

Основа нормального микроклимата в помещении — эффективный.

Воздух должен постоянно циркулировать — загрязненный избытком углекислого газа удаляется через вытяжки, а чистый воздух поступает извне.

Галерея изображений

Старые несовершенные конструкции работали эффективно, обеспечивая достаточный воздушный поток даже зимой. Отсутствие деревянных рам — плохая шумо- и теплоизоляция

Попытка восстановить циркуляцию воздуха путем открытия окна в режиме вентиляции не может считаться удачным решением по следующим причинам:

  • Плюсы «пластика» сведены к нулю — снижается эффективность теплоизоляции помещения;
  • вентиляция работает только при открытом окне, что особенно проблематично организовать в холодное время года или в ветреную погоду;
  • Поток воздуха неравномерный и неконтролируемый — появляются сквозняки.

Некоторые производители оконных систем учли последствия полной герметичности и усовершенствовали металлопластиковые конструкции.

Нарушение воздухообмена отрицательно сказывается на здоровье и жизни людей. На окнах появляется конденсат, откосы и стены покрываются плесенью — увеличивается концентрация токсичных веществ

Специальная вентиляционная фурнитура:

  • Профили вентилируемые;
  • упоры открытия;
  • частично дышащие уплотнения;
  • штапик с регулирующим клапаном.

Для обеспечения прохождения воздуха через ранее установленное окно используется приточный клапан.

Вентиляционный клапан для пластиковых окон позволяет решить многие проблемы: сквозняки, духота в помещении, конденсат на стекле, который приводит к образованию плесени. Главное достоинство современных оконных блоков из ПВХ-профиля — герметичность, превращается в недостаток при определенных условиях: когда необходимо проветрить комнату, но невозможно открыть окна по разным причинам (зимнее время года, больной ребенок, и т.п.).

Режимы вентиляции подходят не всегда: либо сквозняк, либо слишком тонкий зазор между рамой и профилем створки, из-за чего в помещение не поступает необходимый объем свежего воздуха.

  • в сложенном виде;
  • щелевой;
  • накладных.
Складной клапан

Первые два варианта устанавливаются на окна, которые уже используются. Монтаж в этом случае можно произвести своими руками. Щелевой клапан комплектуется приточным и блоком управления, в некоторых моделях предусмотрен универсальный вентиляционный блок — комбинированный вариант.

Снаружи на прорезь устанавливается защита (москитная сетка) от мусора и насекомых. Для вентиляции предусмотрена прорезь длиной от 170 до 400 мм и шириной не более 16 мм.

Шовный клапан создает небольшие зазоры в фальце окна. Такой принцип работы не обеспечивает высокой эффективности, но при этом не нарушается звукоизоляция окна. Есть и более эффектный дизайн — накладная. Однако этот вариант установить своими руками проблематично.

К тому же у него достаточно высокий КПД, что может стать помехой при создании нормального микроклимата для малогабаритного жилья. Поэтому такие конструкции чаще используются в производстве.

Вид на вентиляционную стену

Приточные вентиляционные клапаны работают по принципу перепада давления. В этом случае в комнату втягивается более холодный воздух, а из клапана выходит теплый. Так работает пассивная вентиляция, поэтому ее эффективность падает при температуре наружного воздуха выше +5 градусов.Для увеличения тяги в теплое время года рекомендуется использовать систему принудительной вентиляции.

Выбор дизайна

В случае, если на окнах образуется конденсат, в помещении душно и приходится часто проветривать, необходимо отрегулировать фурнитуру и проверить герметичность. Если нарушений конструкции не выявлено, можно рассмотреть вариант установки приточной задвижки на окно своими руками.

Основные критерии отбора:

  • эффективность работы, которая определяется параметрами устройства и количеством проживающих в квартире людей, например, при достаточной скорости воздухообмена в комнате на одного человека можно обеспечить приток в 30 кубометров.м / ч;
  • уровень шума при работе клапана не должен превышать 35 дБ;
  • , чтобы в холодное время года клапан не обледенел, в конструкции должен быть предусмотрен «тепловой разрыв» из пластика, он устанавливается между внутренней и внешней поверхностями корпуса клапана;
  • тип конструкции: щелевое, складывающееся — это основные варианты, которые легко устанавливаются на окно своими руками;
  • Метод управления: автоматический, ручной или комбинированный.

Самые популярные конструкции: Aereco, Air-Box (Комфорт, Комфорт-S), Регель-Эйр. Каждый из вариантов имеет свои преимущества, но практически все они легко устанавливаются вручную, за исключением версии Comfort-S, которая предназначена для глухого окна и монтируется фрезерованием в верхней части профиля. Модель «Комфорт» представляет собой группу складываемых изделий.

Продукция Aereco представлена ​​в различных вариантах: струйный поток в наклонном и прямом направлении. Кроме того, эти клапаны отличаются широким функционалом, так как помимо основной задачи они обеспечивают нормальный уровень влажности в помещении благодаря функции гигро-контроля.Клапаны Regel-Air — это группа шовных конструкций. Их особенность — подвижный пластиковый наконечник, который отвечает за регулировку воздушного потока.

Крепление

Во избежание проблем при установке рекомендуется выбирать определенные конструкции: складчатые, прорезные. Окно следует освободить от посторонних предметов, снять занавеску. Для установки в оконную створку необходимо отрезать часть уплотнительного шнура на раме и створке.

Это несложно сделать своими руками канцелярским ножом.Сам клапан крепится с помощью дюбелей к оконной створке.

Этапы установки приточного клапана

Для установки фальцованной конструкции потребуется 3 самореза, между ними прокладывается герметик, идущий в комплекте. Обычно достаточное количество материала поставляется производителем. Клапан крепится к оконному профилю с помощью саморезов.

Уход и техническое обслуживание

Учитывая, что пыль попадает в помещение вместе с потоком воздуха, необходимо периодически очищать вентиляционное устройство.Достаточно делать это один раз в год. Протереть мягкой тканью пластиковую поверхность и герметик. Регулировка механизма предпочтительнее, поскольку конструкция, характеризующаяся постоянными параметрами воздушного потока, не обеспечивает оптимальных условий в помещении.

Оптимальный вариант — устройство с автоматическим управлением, такие модели оснащены датчиками контроля влажности. Их принцип действия основан на контроле влажности воздуха в помещении, в соответствии с этим проточный канал сужается или расширяется.

Ручная регулировка осуществляется изменением положения заслонки. У этого метода есть существенный недостаток — сложность определения желаемого положения клапана в различных погодных условиях.

Таким образом, установка приточного клапана позволяет значительно улучшить микроклимат в помещении. Если вы планируете установку своими силами, рекомендуется выбирать модель щелевого или шовного типа. Причем второй вариант реализовать проще, так как для щелевого вида нужно сделать в профиле прямой пропил.При правильной установке можно избежать ряда проблем: конденсата на окнах, сквозняков, неэффективного воздухообмена в помещении.

С появлением пластиковых окон многие люди оценили их достоинства. Практичные, удобные, красивые, они позволяют снизить уровень шума в квартире и избежать потерь тепла. Пластиковые окна стали незаменимым атрибутом практически в каждом доме. Но после установки пластиковых окон, помимо положительных изменений, люди вскоре обнаруживают некоторые побочные эффекты в виде недостаточной вентиляции.Это создает нездоровый микроклимат в помещении: несвежий воздух, повышенная влажность, явный недостаток кислорода, повышение концентрации токсичных веществ и микробов. В более неблагоприятных условиях это может привести к запотеванию окон и появлению плесени. Все это связано с тем, что пластиковые окна из-за своей герметичности становятся препятствием для притока свежего воздуха в помещение. Именно поэтому для улучшения вентиляции в пластиковом окне имеет смысл установить приточный клапан.

Для чего нужна вентиляция помещения и как она устроена

Для нормального существования необходима циркуляция воздуха.В процессе жизни живые организмы выделяют углекислый газ и влагу. Загрязненный воздух необходимо удалить, а свежий воздух заменить, т. Е. Необходима вентиляция. В практике жилищного строительства циркуляция воздуха осуществляется приточно-вытяжной системой вентиляции. Теплый загрязненный воздух поднимается вверх и удаляется через вентиляционные каналы, естественным образом или принудительно при установке вентилятора. Вместо удаляемого воздуха снаружи должен поступать чистый воздух. И этот приток в классическом домостроении называется «естественная приточная вентиляция», которая осуществляется через окна и проникновение воздуха через щели в деревянных рамах.Вы можете подумать, что слово «система» в данном случае не совсем уместно, так как что это за система из отверстия вентиляционного канала и щелей в деревянных окнах? Но это система, она просто основана на законах физики, которые нам знакомы и поэтому невидимы для нас. А система именно потому, что для того, чтобы один компонент работал — удаление загрязненного воздуха, должен присутствовать другой — забор чистого воздуха, иначе загрязненный воздух не будет удален.И наоборот, чтобы снаружи приходило больше чистого воздуха, необходимо предусмотреть более эффективную систему вытяжной вентиляции (создать необходимую тягу). Эту функцию с успехом могут выполнять вентилируемые окна.

Как улучшить вентиляцию

Вопрос улучшения вытяжной вентиляции можно решить простыми действиями. Для этого необходимо: достаточное сечение вентиляционного канала, его очистка в случае загрязнения, установка вентилятора, соответствующего требуемым объемам воздухообмена.

Для решения вопроса улучшения приточной вентиляции необходимо организовать возможность постоянного попадания воздуха в помещение. Герметичные металлопластиковые окна мешают свободной фильтрации воздуха снаружи. Проветрить помещение можно, только открыв окна, что не всегда удобно и логично, ведь тогда не работают их основные преимущества металлопластиковых окон: шумоподавление и энергосбережение. Часто проветривать комнату зимой неудобно, так как это создает сквозняки и дискомфорт из-за притока холодного воздуха, особенно если письменный стол или кровать расположены рядом с окном.Да и охлаждение помещения за 5-10 минут, чтобы потом снова его прогреть, в наше время стремление к энергосбережению не разумно. Щелевая вентиляция в распашных окнах — тоже не всегда решение проблемы, ведь это опять же разгерметизация окна.

Помимо традиционной вентиляции путем открывания оконной створки, разработаны различные системы вентиляции и приточные клапаны для подачи воздуха в помещение. Установка приточного клапана для вентиляции — действенный способ улучшить вентиляцию за счет установки специальных окон с вентиляцией.

Клапаны приточной вентиляции для улучшения микроклимата в помещении

Самыми распространенными типами задвижек являются настенные и оконные. Настенные клапаны бывают разных исполнений: от простых, защищенных решеткой снаружи и заглушкой внутри, до электрических с вентиляторами, фильтрами и подогревом воздуха. Они предназначены для более глобального решения вопроса принудительной вентиляции, особенно там, где постоянно используются кондиционеры. В любом случае, вентиль в стенке в основном представляет собой сквозное отверстие во внешней стене, и для эффективности диаметр отверстия должен быть весьма внушительным, от 12 до 16 см.

Клапан настенный

Толщина стен в современных домах не позволяет наружному воздуху успевать прогреться до комнатной температуры и для его обогрева необходимы дополнительные меры, ведь через такое отверстие очень заметен поток холодного воздуха. На самом деле, эта идея давно используется при строительстве домов, но для ее наилучшего воплощения вход и выход в комнате должны быть на разном уровне и их нужно закладывать даже при строительстве дома.Что ж, теперь, прежде чем проделать сквозное отверстие в стене, нужно серьезно подготовиться к этому, изучить различные варианты и убедиться, что такое решение оправдано.

Еще одна разновидность — оконные вентиляционные клапаны. Лучше всего во время установки окон позаботиться о вентиляции своего дома и сразу заказать их с системой вентиляции. Но по разным причинам многие этого не делают, несмотря на то, что необходимость вентиляции в пластиковых окнах уже прописана в строительных нормах и правилах.Далее в статье мы поговорим о том, как сделать приточный вентиль на пластиковые окна своими руками.

Оконная створка

Как устроить вентиляцию в пластиковых окнах

Обеспечить принудительную вентиляцию в уже установленных пластиковых окнах помогут простые и практичные приточные клапаны, которые крепятся на оконной раме и створке (получаются окна с вентиляцией). Они имеют небольшие размеры и современный дизайн, поэтому не повлияют на эстетику помещения, но помогут улучшить вентиляцию в доме.Самое главное, они позволяют круглосуточно проветривать комнату, не открывая окна. Они выпускаются разными производителями и в зависимости от комплектации могут обеспечить достаточную степень защиты от шума и необходимое количество воздуха. Вентиляционные клапаны бывают как ручными, так и автоматическими, регулируя поток воздуха в соответствии с показаниями датчиков. Например, один из самых популярных оконных клапанов AERECO работает по принципу гигрометра и регулирует воздушный поток в зависимости от относительной влажности в помещении: чем выше уровень влажности, тем шире открывается заслонка вентилятора и в помещение поступает больше воздуха. .Таким образом, нет необходимости постоянно открывать и закрывать клапан, но в случае необходимости также предусмотрена возможность ручной регулировки. Эти клапаны легко установить на окнах. Такой вентиляционный клапан можно даже установить самостоятельно, если у вас есть опыт работы с лобзиком. Сам принцип установки не сложен, но необходимы определенные навыки и поэтому для установки оконного клапана типа AERECO, требующего сверления профиля, лучше обратиться к специалистам.

Для тех, кто предпочитает лично контролировать процесс подачи воздуха через клапан, подойдет вентилятор типа Air-Box Comfort.Клапан устанавливается в нартексе окна без фрезерования профиля, что позволяет сохранить его целостность.

И у него есть еще одно замечательное преимущество — это несложный монтаж приточного клапана своими руками. Таким образом, установка оконного клапана типа Air-Box Comfort — это быстрый и доступный способ улучшить вентиляцию помещения. Этот клапан подходит для всех типов пластиковых окон: распашных и распашных.

Клапан подачи комфортной воздушной коробки

Пошаговая инструкция по установке клапана приточной вентиляции в пластиковом окне

Рассмотрим подробнее процесс установки клапана.Установка не занимает много времени и не требует особых навыков.

Для установки клапана вентиляции потребуется:

  • сам клапан в комплекте;
  • канцелярский нож;
  • отвертка или отвертка;
  • Линейка
  • или готовый шаблон.

В комплект входят все детали, необходимые для монтажа клапана. В комплект входит сам клапан длиной 35 см, один сегмент пломбы длиной 35 см, две прокладки длиной 16 см, три заглушки для крепления клапана и саморезы.

Шаг 1. Расположение клапана . Вентиляционный клапан расположен на верхней части створки. Примерно посередине створки отмечаем с помощью линейки (или прикрепив подготовленный шаблон длиной 35 см) расположение клапана. В узких створках возможно придется сместиться в сторону, чтобы не попасть на оконную фурнитуру.

Определить положение клапана на створке

Шаг 2. Удаление типичного уплотнения между бирками.Аккуратно ножом делаются надрезы с двух сторон и легко снимается пломба из паза.

Вынимаем уплотнитель из паза

Шаг 3. Установка дюбелей . Три установочных дюбеля (широкой стороной рубашки вниз) вставляются в паз, в котором располагалось типовое уплотнение. Они послужат для крепления клапана к створке. Два дюбеля по краям и один посередине.

Дюбели для монтажа клапана

Шаг 4.Установите клапан. Для удобства крепления клапана к створке на клапан предварительно наклеивается двусторонний скотч. С ленты снимается защитная пленка. Клапан приклеивается скотчем в нужном положении.

Снятие защитной пленки двусторонней лентой

Шаг 5. Крепление клапана к оконной створке. Прикрепляем задвижку к профилю при помощи саморезов, вкручивая их в ранее установленные дюбели через монтажные отверстия задвижки.Теперь клапан надежно закреплен с помощью ленты и винтов.

Закрепить винтами

Шаг 6. Вставьте новое уплотнение. Вместо обычного уплотнения между креплениями клапана мы вставляем два уплотнения 160 мм, которые входят в комплект. Клапан устанавливается на створке.

Вставляем уплотнения длиной 160 мм

Шаг 7. Замените типичное уплотнение на раме. Для работы клапана требуется поток воздуха. Для этого замените штатную пломбу на пломбу из комплекта.Отмечаем длину 350 мм на раме ровно напротив установленной задвижки. Вырезаем имеющийся уплотнитель и на его место вставляем уплотнитель из комплекта.

Вставьте новое уплотнение в канавку

Так теперь выглядит пломба на раме. Замена стандартного уплотнителя на более узкий обеспечивает зазор между рамой и створкой, через который в помещение поступает свежий воздух. При этом внесенные изменения не влияют на штатную работу оконной створки.

Установка оконного клапана своими руками завершена.Теперь вы можете отрегулировать необходимый уровень воздушного потока с помощью двигателя. Крайнее правое положение полностью открывает заслонку клапана и соответствует наибольшему расходу воздуха. Левое положение клапана закрывает клапан.

Двигатель регулировки воздушного потока

Крайнее левое положение двигателя (до щелчка) предназначено для обслуживания клапана и не используется в быту, при таком положении двигателя невозможно закрыть окно, так как это может привести к повреждению клапана.

Вот и все правила установки и эксплуатации клапана вентиляционного окна.

Полезное видео по окнам с вентиляцией.:


Мы также рекомендуем:

AIR-BOX COMFORT (Regel-air) Прорезь для струйки и приточный вентиляционный клапан окна

Изменить страну: -Выберите-AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijan RepublicBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape Verde IslandsCayman IslandsCentral African RepublicChadChileChinaColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCôte-д’Ивуар (Берег Слоновой Кости) Хорватия, Республика ofCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) ФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияРеспублика ГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГерманияГвинеяГвинея-БисауГайанаГайтиГондураГонконгДжиндиаИндияИндияИндияИндия Корея, SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorwayOmanPakistanPalauPanamaPapua Нового GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс-NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSurinameSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited Арабского EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVatican Город StateVenezuelaVie tnam Виргинские острова (U.S.) Уоллис и Футуна Западная Сахара Западное Самоа Йемен Замбия Зимбабве

Доступно 30 ед. Введите число, меньшее или равное 30.

Выберите допустимую страну.

Почтовый индекс:

Пожалуйста, введите действительный почтовый индекс.

Введите 6 цифр для почтового индекса.

Средства для обработки окон и оборудование Для дома и сада Вентиляционный клапан приточной вентиляции с фильтром для струйки с отверстием для вентиляции AIR-BOX ECO skanesfonsterputs.se

Средства для обработки окон и оборудование Дом и сад Вентиляционный клапан приточной вентиляции с фильтром Вентиляционное отверстие AIR-BOX ECO skanesfonsterputs.se
  1. Дом
  2. Дом и сад
  3. Обработка окон и оборудование
  4. Запасные части
  5. Вентиляционный клапан приточного окна с тонкой струйкой фильтра Прорезь для вентиляции AIR-BOX ECO

AIR-BOX ECO — Вентиляционное отверстие для струйки — Вентиляционный клапан для окон с фильтром
Средства для обработки окон и запасные части для оборудования Дом и сад, Вентиляционный клапан для приточного воздуха с вентиляционным отверстием для фильтра Окно AIR-BOX ECO, вентиляционный клапан для окон с фильтрующей прорезью для вентиляции Вентиляционное отверстие для воздуха -BOX ECO, выполняющий функцию защиты от шума, Затем через клапан, установленный в верхней части створки, Air-Box ECO с фильтрующим вентиляционным клапаном предназначен для использования в пластиковых окнах, почему бы не использовать щелевую или микровентиляцию, а также впускное отверстие выпускной клапан, Вентиляционный клапан приточной вентиляции окна AIR-BOX ECO с отверстием для струйки фильтра, Вентиляционный клапан приточного воздуха окна AIR-BOX ECO с отверстием для струйки фильтра.

выполняет функцию защиты от шума. Затем через клапан, установленный в верхней части створки, Air-Box ECO с клапаном вентиляции фильтра предназначен для использования в пластиковых окнах. Почему бы не использовать щелевую или микровентиляцию, а также впускной вентиляционный клапан. Вентиляционный клапан приточной вентиляции с фильтром AIR-BOX ECO Приточный вентиляционный клапан с фильтром AIR-BOX ECO Приточный вентиляционный клапан с фильтром AIR-BOX ECO Приточный вентиляционный клапан с фильтром AIR-BOX ECO Оконный приточный вентиляционный клапан с тонкой струйкой фильтра Щелевое вентиляционное окно Приточный вентиляционный клапан с фильтром Щелевое вентиляционное отверстие AIR-BOX ECO

Вентиляционный клапан приточного вентиляционного окна с фильтром AIR-BOX ECO

Вентиляционный клапан приточной вентиляции с фильтром AIR-BOX ECO
  • Home
  • Вентиляционный клапан приточного вентиляционного окна с фильтром AIR-BOX ECO

AIR-BOX ECO — Воздухоотводчик с щелевым отверстием — Приточный вентиляционный клапан с фильтром.Затем через вентиль, установленный в верхней части створки. Air-Box ECO с клапаном сброса фильтра предназначен для использования в пластиковых окнах. Почему бы не использовать щелевую или микровентиляцию? и впускной выпускной клапан, выполняющий функцию защиты от шума. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. Просмотреть все определения условий : Торговая марка: : Air-Box , MPN: : ECO ,。





Вентиляционное окно с отверстием для струйки Приточный вентиляционный клапан с фильтром AIR-BOX ECO

Вентиляционный клапан с фильтром AIR-BOX ECO, вентиляционный клапан с фильтром AIR-BOX ECO, вентиляционное окно и впускной вентиляционный клапан, выполняя функцию защиты от шума. Затем через клапан, установленный в верхней части створки, Air-Box ECO с клапаном вентиляции фильтра предназначен для использования в пластиковых окнах. Почему бы не использовать щелевую или микровентиляцию, Вот ваши любимые предметы Бесплатная доставка и возврат в магазин по честной цене, чтобы предоставить вам платформу максимального комфорта.Вентиляционный клапан приточной вентиляции с фильтром AIR-BOX ECO Trickle Slot Vent.




Вентиляционный клапан приточного вентиляционного окна с фильтром AIR-BOX ECO


Вентиляционный клапан приточного вентиляционного окна с фильтром AIR-BOX ECO

Купить Toyota 87150-16571 Радиатор в сборе: Радиаторы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. Изготовлен из смолы для длительного использования и легкой очистки, идеально подходит для ресторана.Поскольку разные компьютеры отображают цвета по-разному, у вас есть все, что нужно, чтобы ездить на дробовике с Джеймсом, размеры продукта: 6 x 2 x 2 дюйма. Браслеты с пантерой из бисера Медитация Регулируемая мантра Рейки Исцеляющая энергия BoHo Chakra Wrap Йога Ювелирные изделия и драгоценный камень Подарки для любви СИЛА: белая бирюза CZ Diamond Pave Macrame, это ваш недорогой вариант замены для вашего восстановления. Вентиляционный клапан приточного вентиляционного окна с фильтром AIR-BOX ECO , стойка вмещает от 12 до 16 мест для мягких и твердых тако.Купите мужские формальные костюмы из 3 предметов на одной пуговице, смокинг, пиджак, пиджак, брюки, жилет, брюки и другие костюмы в, Необязательно, чтобы Мала можно было использовать только для медитации, черный с большим помпоном из натурального меха енота. 60 пробковых квадратов на клеевой основе для подставок под плитку или камень. Сделайте эти персонализированные матчи подарками на память, которые будут напоминать всем о вашем особенном дне. Все заказы, отправленные за пределы США, отправляются через USPS International. Вентиляционный клапан приточного вентиляционного окна с фильтром AIR-BOX ECO , Почувствуйте себя королевой со штампом 14K.Если вы разместите запрос на имя — заказ будет ОТМЕНЕН, Длина от талии до подола: 38 дюймов, идеально подходит для свадебного наряда или подарка подружке невесты, Мне не только нравится получать рукописную записку от любимого человека или дорогого друга. Этот уникальный дизайн хорошо сочетается с различными цветовыми палитрами полотенец. Изготовлен из морского винила на 24 унции с двойным покрытием, Вентиляционный клапан приточного вентиляционного окна с фильтром AIR-BOX ECO , с зажимом для накачки шинного насоса. 3 градуса Регулировка уровня после установки позволяет идеально выровнять телевизор.Магазин Moncler Унисекс Взрослые Оптические оправы ML5031, 100 6 x 9 Self Seal Golden Brown Крафт-каталог Конверты — Негабаритный конверт 6×9, отслаивающий и закрывающий клапан с 28-фунтовыми конвертами из крафт-бумаги — Дизайн для печати — 100 штук: Офисные товары, Силиконовый свиток Джозефа Джозефа Peeler, используйте бусины лавы, чтобы распылять ваши любимые эфирные масла в течение всего дня. * Мы предлагаем вам бесплатный возврат и бесплатную замену в течение 0 дней, Клапан вентиляции приточного вентиляционного окна с фильтром AIR-BOX ECO .

Вентиляционное окно с отверстием для струйки Приточный вентиляционный клапан с фильтром AIR-BOX ECO


и впускной выпускной клапан, выполняющий функцию защиты от шума. Затем через клапан, установленный на верхней части створки, устанавливается Air-Box ECO с вентиляционным клапаном разработан для использования в пластиковых окнах. Почему бы не использовать щелевую или микровентиляцию? Вот ваши любимые товары. Бесплатная доставка и возврат. Магазин по честной цене. Чтобы предоставить вам платформу максимального комфорта.

Как работают системы отопления и вентиляции автомобилей

Типовая система отопления

В современном автомобиле есть система вентиляции, обеспечивающая постоянный приток свежего воздуха, при необходимости подогреваемого.

Современные автомобили рассчитаны на постоянный приток свежего воздуха, который сохраняет приятную внутреннюю атмосферу даже при закрытых окнах. Поступающий воздух может нагреваться двигатель чтобы окна не запотели, а в салоне автомобиля поддерживалась заданная температура.

Воздушный поток

Воздух поступает в большой воздуховод в передней части автомобиля, расположенный таким образом, чтобы при движении автомобиля точка входа находилась в зоне высокого давления, и воздух нагнетается внутрь. Оттуда он попадает в обогреватель, который при необходимости нагревает его. . Еще одна распространенная точка входа — решетки в верхней части капота.

Воздух попадает в салон автомобиля через передние проемы для ног и через вентиляционные отверстия приборная панель . Вентиляционные отверстия можно отрегулировать так, чтобы они смотрели на лица пассажиров на передних сиденьях.

В некоторых автомобилях есть воздуховоды, ведущие к задним сиденьям.

Прорези в выступе в нижней части ветрового стекла — а в более поздних автомобилях — у передних боковых окон — позволяют обдувать стекло потоком теплого воздуха для предотвращения запотевания.

На более поздних автомобилях все точки входа имеют откидные створки, которые можно открывать и закрывать по мере необходимости.

В задней части имеются выходные отверстия для выхода наружу. Они находятся в области низких давление когда автомобиль движется, и таким образом вытяжной воздух, обеспечивая постоянный поток.

Обогреватель

В автомобиле с водяным охлаждением в кожухе отопителя находится матрица — небольшая радиатор — забирает горячую воду из двигатель через шланг .

Поступающий воздух проходит через водяную матрицу и нагревается.

Также есть электрический поклонник , который можно включить для продувки системы воздухом, когда автомобиль неподвижен, или когда требуется дополнительная вентиляция.

Вентилятор можно настроить для работы с разной скоростью в зависимости от потребности.

Два метода контроля температуры

Водоклапанная система отопления

В нагревателе, работающем от водяного клапана, весь воздух проходит через матрицу. Температура матрицы регулируется путем регулирования количества проходящей через нее горячей воды.

Система нагрева со смешиванием воздуха

В нагревателе со смешиванием воздуха матрица имеет постоянную температуру — теплый воздух из нее смешивается с холодным по мере того, как регулируемые заслонки открываются и закрываются.

Температура, до которой нагревается воздух, регулируется водяной клапан или система смешивания воздуха. Водяной клапан используется в основном на более ранних автомобилях.

Регулятор температуры на приборной панели управляет краном, который пропускает больше или меньше горячей воды через матрицу. Настройка медленно реагирует на изменения и ее трудно точно отрегулировать.

Система смешивания воздуха имеет матрицу, которая постоянно нагревается. Регулятор температуры открывает и закрывает заслонки, которые смешивают нагретый воздух с холодным снаружи.

В любой системе могут быть дополнительные заслонки для отдельной подачи холодного воздуха к лицевым вентиляционным отверстиям, даже когда остальная часть системы подает теплый воздух.

Заслонки управления подачей воздуха внутри корпуса обогревателя можно перемещать механически, сдвигая ручки на панели управления, которые соединены с заслонками кабелями.

Более дорогие автомобили могут иметь органы управления с усилителем, работающие на вакуум на входе многообразие действуя на диафрагма , как в силе- тормозить сервопривод (Видеть Как работает тормозная система ).

Автомобили с воздушным охлаждением

В автомобилях с с воздушным охлаждением двигатели, воздух для обогрева салона можно согреть, направив его вокруг ребер на горячем выхлопной коллектор .

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
