Обрешетка под металлочерепицу размеры: правильный шаг и расчет количества

Обрешетка под металлочерепицу размеры: правильный шаг и расчет количества

Содержание

Размер доски для обрешетки под металлочерепицу

Содержание

  • 1 Обрешетка под металлочерепицу: правильный шаг и расчет количества
  • 2 Доска обрезная для обрешетки крыши
    • 2.1 Какие доски нужны для крыши?
    • 2.2 Виды и типы кровельной конструкции
  • 3 Какая используется доска для обрешетки крыши дома?
    • 3.1 Определение и функции
    • 3.2 Типы конструкции
    • 3.3 Виды древесины и ее производных
  • 4 Какая используется доска для обрешетки крыши дома?
    • 4.1 Определение и функции
    • 4.2 Типы конструкции
    • 4.3 Виды древесины и ее производных
  • 5 Какая используется доска для обрешетки крыши дома?
    • 5.1 Определение и функции
    • 5.2 Типы конструкции
    • 5.3 Виды древесины и ее производных

Обрешетка под металлочерепицу: правильный шаг и расчет количества

Правильная установка обрешетки под металлочерепицу – залог качественного монтажа кровельного материала. Выделим основные моменты по выбору вида и шага обрешетки, а также расчету необходимого количества досок и их размеру в случае монтажа металлической кровли.

Контробрешетка – важный элемент кровельного “пирога”

Перед устройством обрешетки убедитесь, правильно ли выполнен кровельный “пирог”. В частности, сделан ли вентиляционный зазор между гидроизоляционной пленкой и доской, на которую будет установлена металлочерепица. После укладки гидроизоляционной мембраны вдоль стропилы прибивается брусок размером 50х50 мм (контробрешетка или контр-рейка), при помощи которого будет происходить циркуляция воздуха под кровельным материалом. Шаг контробрешетки равен ширине пролета стропильной системы, обычно 700 – 800 мм.

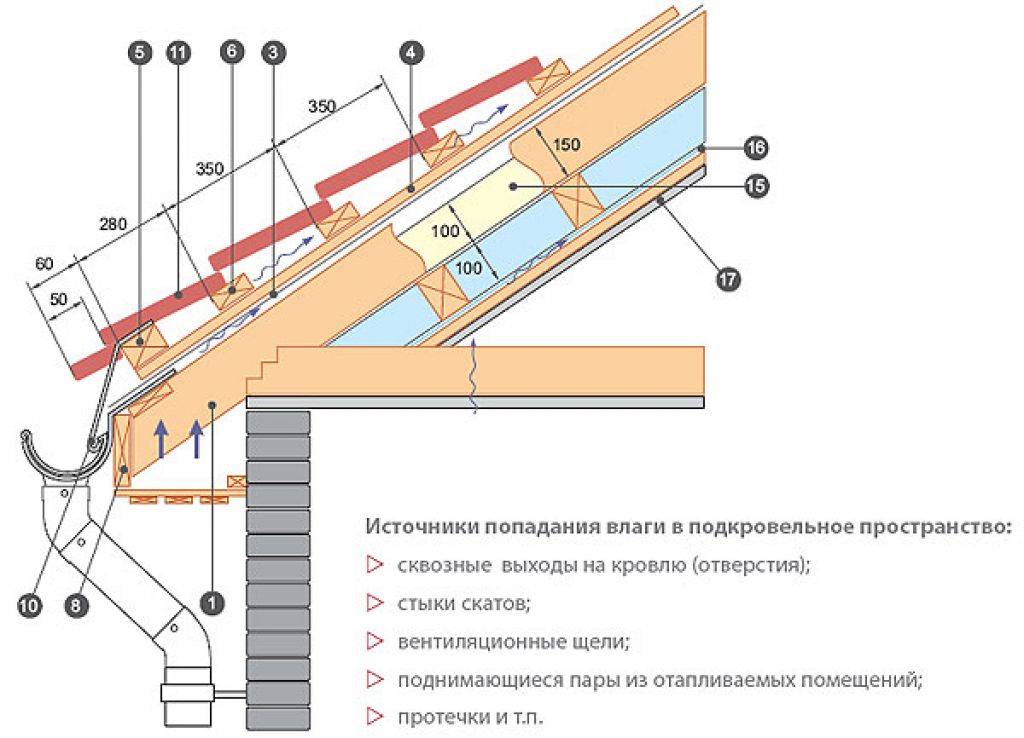

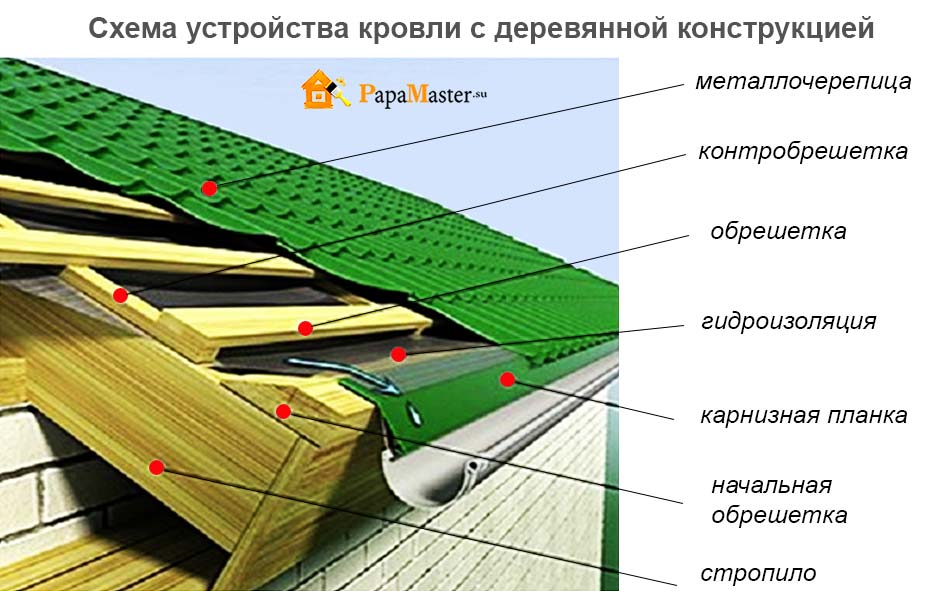

Кровельный “пирог” для металлочерепицы

  1. Стропила
  2. Гидроизоляция (диффузионная мембрана)
  3. Контробрешетка (брусок 50х50 мм)
  4. Обрешетка под металлочерепицу
  5. Металлочерепица
  6. Пароизоляция
  7. Стартовая доска обрешетки
  8. Карнизная планка
  9. Вентиляционная лента ПВХ или алюминиевая сетка
  10. Капельник
  11. Держатель желоба
  12. Лобовая доска

Основным назначением контробрешетки является сохранение кровельного материала и деревянной конструкции крыши за счет “выветривания” излишнего конденсата, образовавшегося под металлочерепицей. Правило действительно как для холодной крыши, так и для мансардной.

Виды обрешетки

В качестве основания под металлочерепицу используется доска, размеры которой 25(30)х100 мм. Ее толщина не имеет принципиального значения (25 или 30 мм), поскольку вес металлической кровли не превышает 7 кг/м2. Материал также без труда выдержит снеговые нагрузки в зимний период эксплуатации. Главное – толщина каждой доски должна быть одинаковой или с незначительным отклонением в 2-3 мм. Это условие позволит в конечном итоге получить ровную плоскость ската.

Для металлочерепицы можно выделить три вида обрешетки: разреженная (или шаговая), сплошная и комбинированная. Первый тип самый распространенный, поскольку применяется на разных формах крыши с уклоном более 20 градусов. Расстояния между центрами досок в данном случае равно длине волны металлочерепицы.

Для пологих конструкций (14-20°) используется сплошная обрешетка. Напомним, что минимально допустимый уклон крыши для металлочерепицы – 14 градусов. Обратите внимание, несмотря на название “сплошная”, укладывать доски вплотную не рекомендуется: необходимо оставить технологичный зазор в 2-3 см.

Комбинированная схема укладки для металлочерепицы включает в себя первые два вида. Шаговая выполняется на всей площади крыши кроме дополнительных узлов крыши: примыкание кровли к трубе или стене, ендовы. В этих местах крыши рекомендуется установить сплошную обрешетку.

Сплошная обрешетка: слева – узел ендовы, справа – примыкание металлочерепицы к трубе

Сплошную обрешетку также необходимо монтировать:

  • вокруг мансардных окон, кровельных люков, в местах внешних и внутренних изломов скатов крыши,
  • в месте крепления элементов безопасности кровли (снегозадержатели, кровельные ограждения, мостики и лестницы),
  • в верхней части крыши дополнительно устанавливаются две доски на расстоянии 2-3 см для надежного крепления металлической планки конька.

Правильная обрешетка в районе конька

Шаг обрешетки для Монтеррей и других видов металлочерепицы

Для определения шага разреженной (не сплошной) обрешетки необходимо знать длину волны металлочерепицы.

Для профиля Монтеррей расстояние между соседними досками будет равно 350 мм.

Шаг обрешетки рассчитывается от центра (оси) до центра доски. Шаг между стартовой и второй доской принято считать от нижнего края стартовой до центра второй.

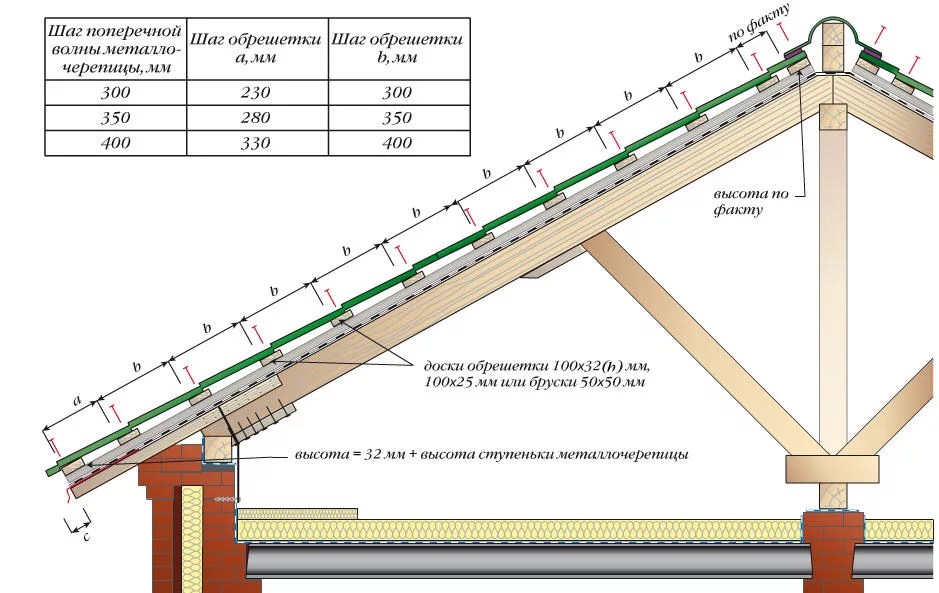

Шаг обрешетки под металлочерепицу Монтеррей

Расстояние между стартовой доской обрешетки и второй доской равно 300 мм, в то время как последующий шаг обрешетки металлочерепицы Монтеррей равен 350 мм. Это связано с необходимостью выпуска кровли на 50 мм (см. изображение).

Вынос кровли относительно первой доски обрешетки для большинства видов металлической черепицы равен 5 см.

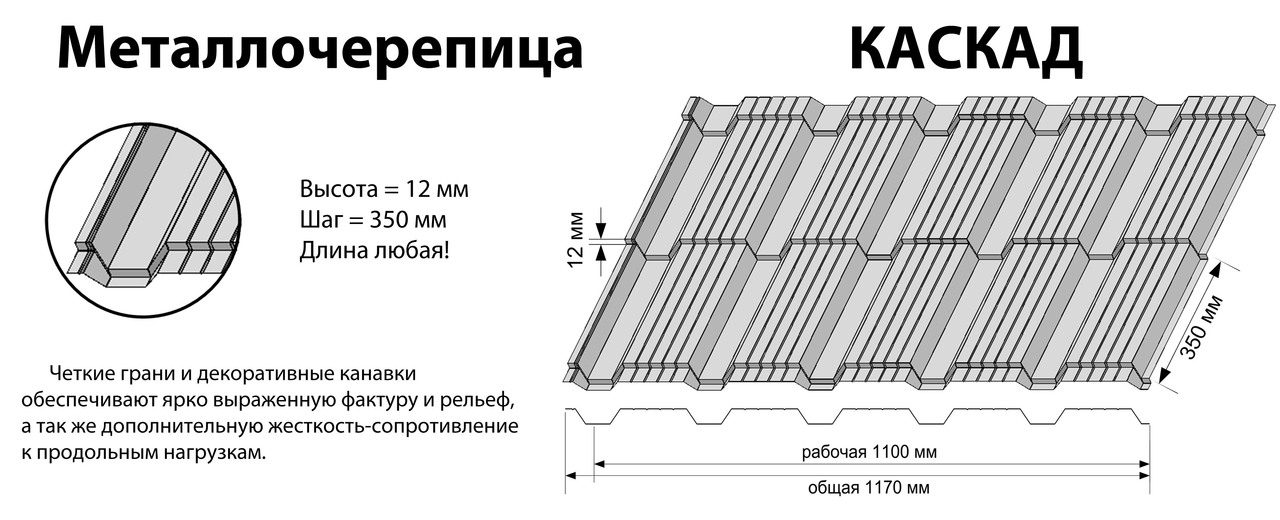

Приведем данные наиболее популярных видов профилированной кровли для определения шага доски под металлочерепицу:

Доска обрезная для обрешетки крыши

Любая конструкция делиться на две основные части: стропильная (несущая) и ограждающая, то есть непосредственная кровельная система. Главный элемент стропильной системы – обрешетка. Правильно сконструированная обрешетка обеспечивает надежную опору всей кровельной системы. Существуют различные варианты обрешеточной конструкции, которые отличаются выбором древесной породы и стройматериала, которым, как правило, является доска для обрешетки крыши.

Обрешетка представляет собой конструкцию из древесных заготовок, каждый из которых установлен с помощью стропильных ног строго перпендикулярно к заключительным элементам. Такая система служит опорой и принимает всю нагрузку кровли (покрытие крыши) распределяя ее на стропильные ноги. Помимо этого, конструкция обеспечивает устойчивость крыши во время сильных ветров и ураганов.

Какие доски нужны для крыши?

Классическим материалом для обрешетки является обрезная доска хвойной породы. Толщина досок варьируется от 25 до 50 мм (в зависимости от нагрузки), длинна 6 метров. Для крыши используется доска:

Однако оптимальным и популярным способом все-таки является использование обрезной доски размером 50х100 и 50х150 мм. Она обладает всеми необходимыми характеристиками и входит в доступную ценовую категорию. Специалисты не рекомендуют применять доски с шириной более 150 мм, по истечению времени, такие элементы могут подвергнуться короблению.

От качества материала зависит надежность и устойчивость конструкции. В нашем интерне-магазине Вы найдете широкий ассортимент пиломатериалов и сможете купить доски на крышу самого высокого качества. Являясь производителем, мы гарантируем первоклассность древесных пород и приемлемые цены. Наша продукция обеспечит прочную и долговечную кровельную конструкцию с отсутствием бугров, провесов или других проблем.

Виды и типы кровельной конструкции

Существует два вида конструкции:

  • разреженная. Такая система применяется в качестве фиксации материала, доски для крыши размещаются таким образом, чтобы между ними оставался промежуток из нескольких сантиметров. Данная технология актуально в тех случаях, когда покрытие крыши может самостоятельно сохранять форму, а также наделено небольшим весом. Как правило, разряженная система монтируется под профнастилом, листовой сталью или металлочерепицей,
  • сплошная. Сплошную технологию также называют уплотненной. Такая система предполагает гидроизоляционное покрытие. Доски в такой технологии размещаются с зазором не больше 1 см. Данная конструкция предназначена для тяжелых материалов кровли, и монтируется под крышами из мембраны, ондулина, гибкой черепицы или рубероида.

Также кровельная конструкция различается по количеству слоев, она может быть: однослойной или двухслойной. При оптимальном выборе промежутка между стропилами, более актуальной станет однослойная конструкция. Такой вид закрепляется перпендикулярно по отношению к стропилам. Второй вариант предполагает наличие двух слоев досок. В этом случае начальным слоем служит контробрешетка состоящая из закрепленных вдоль стропил тонких реек, а уже вторым стандартная обрешетка.

Обрезная доска, предложенная в ассортименте — долговечный и высококлассный материал для конструирования обрешетки. Она имеет ровную, гладкую поверхность и точную геометрию, что гарантирует надежный и комфортный монтаж. Задаваясь вопросом – «сколько нужно досок на крышу» — можно воспользоваться онлайн калькулятором.

Возможно, вам будет интересно:

Какая используется доска для обрешетки крыши дома?

Крыши имеет сложное, многослойное строение, компоненты которого дополняют свойства друг друга, делая конструкцию более устойчивой к влаге, механическим повреждениям и ветру. Поэтому долговечность и эффективность кровли зависят не только от качества или эксплуатационных характеристик гидроизоляционного материала, но и от правильности подготовки основания, на которое он укладывается. Каркасом, на который фиксируют кровельное покрытие, называют обрешеткой, а изготавливают его из разнообразных пиломатериалов. В этой статье мы расскажем, как выбирается доска для обрешетки крыши в соответствии с типом гидроизоляционного материала и уклоном конструкции.

Определение и функции

Обрешетка крыши – своеобразная конструкция из обрезной или необрезной доски, влагостойкой фанеры или ориентированно-стружечной плиты, приколачиваемый перпендикулярно стропильным ногам каркаса, которая используется как основание для настила кровельного материала.

Это важный элемент пирога кровли, который выполняет следующие функции:

  1. Равномерное распределение веса кровельного материала между стропильными ногами каркаса крыши.
  2. Придание жесткой формы скатам. Эта функция особенно актуальна для гибких гидроизоляционных материалов (мягкая черепицы, рубероида, кровельных мембран), которые самостоятельно не держат форму.
  3. Укрепление особо уязвимых участков конструкции. Учащенную обрешетку крыши используют, чтобы укрепить места, на которые ложится дополнительная нагрузка (ендовы, карнизы, места крепления снегозадержателей).

Важно! Размер и толщина доски, которая должна использоваться для изготовления обрешетки определяют в зависимости от типа кровельного материала, уклона крыши и показателя снеговой нагрузки.

Так как обрешетка стропильного каркаса крыши выполняется опорные функции, ее тип, а также толщина и ширина доски, из которой она изготавливается, определяется весом и жесткостью кровельного материала. Основание, на которое настилают гидроизоляционное покрытие должно обеспечивать достаточную поддержку, но в то же время не утяжелять конструкцию. Поэтому существует 2 различных вида конструкций:

  • Разреженная. Разреженной или решетчатой обрешеткой называют конструкцию, используемую для фиксации кровельного материала, доски которой укладываются с шагом в несколько сантиметров. Она используется, если гидроизоляционное покрытие хорошо самостоятельно держит форму, а также обладает относительно легким весом. Разреженная конструкция монтируется, если кровля перекрывается профнастилом, металлочерепицей, листовой сталью.
  • Сплошная. Уплотненная или сплошная обрешетка – основание для фиксации гидроизоляционного покрытия, в котором доски укладываются с зазором не более 1 см. Оно необходимо для гибких или слишком тяжелых кровельных материалов. Сплошное основание монтируются для крыши из гибкой черепицы, мембраны, рубероида, ондулина.

Учтите, что также на несущую способность каркаса влияет то, какая идет доска на обрешетку. Пиломатериалы с большой толщиной и шириной, уложенные с шагом 10-15 см, могут выдержать даже больший вес, чем фанера, уложенная сплошняком.

Типы конструкции

Казалось бы, обрешетка стропильного каркаса – элементарная конструкция, в которой не может быть никаких подвохов. Однако, существует несколько нюансов монтажа, которые могут помочь сэкономить пиломатериал или подкорректировать огрехи в устройстве стропильной системы.

Конструкция основания может быть:

  1. Однослойной. Однослойной обрешеткой называют основание, используемое для настила кровельного материала, которое состоит только из одного слоя пиломатериала, закрепленного перпендикулярно стропильным ногам. Этот вид конструкции используется, когда шаг между стропилами выбран оптимально.
  2. Двухслойной. Двухслойной обрешеткой называют конструкцию, состоящую из двух слоев пиломатериала. В этом случае сначала должна идти контробрешетка из тонких реек, фиксируемых вдоль стропил, а только потом непосредственно обрешетка, приколачиваемая перпендикулярно им.

Обратите внимание, что двухслойная конструкция может компенсировать огрехи, если доска на обрешетку идет неровная, если шаг между стропилами слишком большой. Кроме того, такая система позволяет сформировать между каркасом крыши и кровельным материалом вентиляционный зазор, предотвращающий отсыревание деревянных элементов.

Виды древесины и ее производных

Для изготовления обрешетки можно использовать древесину или металл. Однако, металлопрофиль чаще используется в промышленных сооружениях, где пролеты между опорами каркаса очень большие. В жилом малоэтажном домостроении различные пиломатериалы – самый популярный материал, из которого изготавливается обрешетка:

    Обрезная доска. Это наиболее качественный и долговечный материал для изготовления обрешетки. Она ровная, гладкая, поэтому монтировать на нее кровельное покрытие удобнее.

Какая используется доска для обрешетки крыши дома?

Крыши имеет сложное, многослойное строение, компоненты которого дополняют свойства друг друга, делая конструкцию более устойчивой к влаге, механическим повреждениям и ветру. Поэтому долговечность и эффективность кровли зависят не только от качества или эксплуатационных характеристик гидроизоляционного материала, но и от правильности подготовки основания, на которое он укладывается. Каркасом, на который фиксируют кровельное покрытие, называют обрешеткой, а изготавливают его из разнообразных пиломатериалов. В этой статье мы расскажем, как выбирается доска для обрешетки крыши в соответствии с типом гидроизоляционного материала и уклоном конструкции.

Определение и функции

Обрешетка крыши – своеобразная конструкция из обрезной или необрезной доски, влагостойкой фанеры или ориентированно-стружечной плиты, приколачиваемый перпендикулярно стропильным ногам каркаса, которая используется как основание для настила кровельного материала. Это важный элемент пирога кровли, который выполняет следующие функции:

  1. Равномерное распределение веса кровельного материала между стропильными ногами каркаса крыши.
  2. Придание жесткой формы скатам. Эта функция особенно актуальна для гибких гидроизоляционных материалов (мягкая черепицы, рубероида, кровельных мембран), которые самостоятельно не держат форму.
  3. Укрепление особо уязвимых участков конструкции. Учащенную обрешетку крыши используют, чтобы укрепить места, на которые ложится дополнительная нагрузка (ендовы, карнизы, места крепления снегозадержателей).

Важно! Размер и толщина доски, которая должна использоваться для изготовления обрешетки определяют в зависимости от типа кровельного материала, уклона крыши и показателя снеговой нагрузки.

Так как обрешетка стропильного каркаса крыши выполняется опорные функции, ее тип, а также толщина и ширина доски, из которой она изготавливается, определяется весом и жесткостью кровельного материала. Основание, на которое настилают гидроизоляционное покрытие должно обеспечивать достаточную поддержку, но в то же время не утяжелять конструкцию. Поэтому существует 2 различных вида конструкций:

  • Разреженная. Разреженной или решетчатой обрешеткой называют конструкцию, используемую для фиксации кровельного материала, доски которой укладываются с шагом в несколько сантиметров. Она используется, если гидроизоляционное покрытие хорошо самостоятельно держит форму, а также обладает относительно легким весом. Разреженная конструкция монтируется, если кровля перекрывается профнастилом, металлочерепицей, листовой сталью.
  • Сплошная. Уплотненная или сплошная обрешетка – основание для фиксации гидроизоляционного покрытия, в котором доски укладываются с зазором не более 1 см. Оно необходимо для гибких или слишком тяжелых кровельных материалов. Сплошное основание монтируются для крыши из гибкой черепицы, мембраны, рубероида, ондулина.

Учтите, что также на несущую способность каркаса влияет то, какая идет доска на обрешетку. Пиломатериалы с большой толщиной и шириной, уложенные с шагом 10-15 см, могут выдержать даже больший вес, чем фанера, уложенная сплошняком.

Типы конструкции

Казалось бы, обрешетка стропильного каркаса – элементарная конструкция, в которой не может быть никаких подвохов. Однако, существует несколько нюансов монтажа, которые могут помочь сэкономить пиломатериал или подкорректировать огрехи в устройстве стропильной системы. Конструкция основания может быть:

  1. Однослойной. Однослойной обрешеткой называют основание, используемое для настила кровельного материала, которое состоит только из одного слоя пиломатериала, закрепленного перпендикулярно стропильным ногам. Этот вид конструкции используется, когда шаг между стропилами выбран оптимально.
  2. Двухслойной. Двухслойной обрешеткой называют конструкцию, состоящую из двух слоев пиломатериала. В этом случае сначала должна идти контробрешетка из тонких реек, фиксируемых вдоль стропил, а только потом непосредственно обрешетка, приколачиваемая перпендикулярно им.

Обратите внимание, что двухслойная конструкция может компенсировать огрехи, если доска на обрешетку идет неровная, если шаг между стропилами слишком большой. Кроме того, такая система позволяет сформировать между каркасом крыши и кровельным материалом вентиляционный зазор, предотвращающий отсыревание деревянных элементов.

Виды древесины и ее производных

Для изготовления обрешетки можно использовать древесину или металл. Однако, металлопрофиль чаще используется в промышленных сооружениях, где пролеты между опорами каркаса очень большие. В жилом малоэтажном домостроении различные пиломатериалы – самый популярный материал, из которого изготавливается обрешетка:

    Обрезная доска. Это наиболее качественный и долговечный материал для изготовления обрешетки. Она ровная, гладкая, поэтому монтировать на нее кровельное покрытие удобнее.

Какая используется доска для обрешетки крыши дома?

Крыши имеет сложное, многослойное строение, компоненты которого дополняют свойства друг друга, делая конструкцию более устойчивой к влаге, механическим повреждениям и ветру. Поэтому долговечность и эффективность кровли зависят не только от качества или эксплуатационных характеристик гидроизоляционного материала, но и от правильности подготовки основания, на которое он укладывается. Каркасом, на который фиксируют кровельное покрытие, называют обрешеткой, а изготавливают его из разнообразных пиломатериалов. В этой статье мы расскажем, как выбирается доска для обрешетки крыши в соответствии с типом гидроизоляционного материала и уклоном конструкции.

Определение и функции

Обрешетка крыши – своеобразная конструкция из обрезной или необрезной доски, влагостойкой фанеры или ориентированно-стружечной плиты, приколачиваемый перпендикулярно стропильным ногам каркаса, которая используется как основание для настила кровельного материала. Это важный элемент пирога кровли, который выполняет следующие функции:

  1. Равномерное распределение веса кровельного материала между стропильными ногами каркаса крыши.
  2. Придание жесткой формы скатам. Эта функция особенно актуальна для гибких гидроизоляционных материалов (мягкая черепицы, рубероида, кровельных мембран), которые самостоятельно не держат форму.
  3. Укрепление особо уязвимых участков конструкции. Учащенную обрешетку крыши используют, чтобы укрепить места, на которые ложится дополнительная нагрузка (ендовы, карнизы, места крепления снегозадержателей).

Важно! Размер и толщина доски, которая должна использоваться для изготовления обрешетки определяют в зависимости от типа кровельного материала, уклона крыши и показателя снеговой нагрузки.

Так как обрешетка стропильного каркаса крыши выполняется опорные функции, ее тип, а также толщина и ширина доски, из которой она изготавливается, определяется весом и жесткостью кровельного материала. Основание, на которое настилают гидроизоляционное покрытие должно обеспечивать достаточную поддержку, но в то же время не утяжелять конструкцию. Поэтому существует 2 различных вида конструкций:

  • Разреженная. Разреженной или решетчатой обрешеткой называют конструкцию, используемую для фиксации кровельного материала, доски которой укладываются с шагом в несколько сантиметров. Она используется, если гидроизоляционное покрытие хорошо самостоятельно держит форму, а также обладает относительно легким весом. Разреженная конструкция монтируется, если кровля перекрывается профнастилом, металлочерепицей, листовой сталью.
  • Сплошная. Уплотненная или сплошная обрешетка – основание для фиксации гидроизоляционного покрытия, в котором доски укладываются с зазором не более 1 см. Оно необходимо для гибких или слишком тяжелых кровельных материалов. Сплошное основание монтируются для крыши из гибкой черепицы, мембраны, рубероида, ондулина.

Учтите, что также на несущую способность каркаса влияет то, какая идет доска на обрешетку. Пиломатериалы с большой толщиной и шириной, уложенные с шагом 10-15 см, могут выдержать даже больший вес, чем фанера, уложенная сплошняком.

Типы конструкции

Казалось бы, обрешетка стропильного каркаса – элементарная конструкция, в которой не может быть никаких подвохов. Однако, существует несколько нюансов монтажа, которые могут помочь сэкономить пиломатериал или подкорректировать огрехи в устройстве стропильной системы. Конструкция основания может быть:

  1. Однослойной. Однослойной обрешеткой называют основание, используемое для настила кровельного материала, которое состоит только из одного слоя пиломатериала, закрепленного перпендикулярно стропильным ногам. Этот вид конструкции используется, когда шаг между стропилами выбран оптимально.
  2. Двухслойной. Двухслойной обрешеткой называют конструкцию, состоящую из двух слоев пиломатериала. В этом случае сначала должна идти контробрешетка из тонких реек, фиксируемых вдоль стропил, а только потом непосредственно обрешетка, приколачиваемая перпендикулярно им.

Обратите внимание, что двухслойная конструкция может компенсировать огрехи, если доска на обрешетку идет неровная, если шаг между стропилами слишком большой. Кроме того, такая система позволяет сформировать между каркасом крыши и кровельным материалом вентиляционный зазор, предотвращающий отсыревание деревянных элементов.

Виды древесины и ее производных

Для изготовления обрешетки можно использовать древесину или металл. Однако, металлопрофиль чаще используется в промышленных сооружениях, где пролеты между опорами каркаса очень большие. В жилом малоэтажном домостроении различные пиломатериалы – самый популярный материал, из которого изготавливается обрешетка:

    Обрезная доска. Это наиболее качественный и долговечный материал для изготовления обрешетки. Она ровная, гладкая, поэтому монтировать на нее кровельное покрытие удобнее.

Теги: #Размер доски для обрешетки под металлочерепицу

Обрешетка под металлочерепицу Монтеррей, в том числе схема и монтаж, а также как правильно рассчитать количество материала

Металлочерепица «Монтеррей» благодаря высокому качеству и широчайшему ассортименту сегодня является одной из наиболее востребованных. Но исправно функционировать она будет только на правильно смонтированном основании. Давайте посмотрим, как и из каких материалов делается обрешётка для металлочерепицы «Монтеррей».

Содержание

  • 1 Устройство обрешётки

  • 2 Шаг обрешётки под металлочерепицу «Монтеррей»

    • 2.1 Видео: простой шаблон для шага обрешётки под металлочерепицу

  • 3 Размер обрешётки для металлочерепицы «Монтеррей»

  • 4 Толщина обрешётки

  • 5 Как рассчитать количество материала для обрешётки

    • 5.1 Пример расчёта

  • 6 Как делать обрешётку для металлочерепицы «Монтеррей»

    • 6.1 Видео: монтаж обрешётки под металлочерепицу

Устройство обрешётки

Металлочерепица относится к жёстким кровельным материалам, поэтому сплошная обрешётка, на которую уходит значительное количество древесины, для неё не требуется. Однако бруски или доски важно уложить с правильным шагом, величина которого зависит от геометрических параметров листа.

Сталь, из которой делают этот кровельный материал, равно как и другие металлы, обладает высокой теплопроводностью, поэтому важно обеспечить наличие хорошо продуваемого вентиляционного зазора под металлочерепицей. Образующийся сквозняк будет оперативно выводить наружу пар, поступающий из жилых помещений, не давая ему сконденсироваться на холодном металле.

Без вентзазора появление влаги на нижней поверхности металлочерепицы будет неизбежным, а это приводит к пагубным последствиям: сырая древесина начинает гнить, сталь в местах повреждения защитного покрытия — корродировать.

Для создания вентзазора конструкцию обрешётки дополняют контробрешёткой. Это доски, которые прибиваются к стропилам (вдоль) поверх настеленной на них гидроизоляционной плёнки. И только потом параллельно карнизу и поперёк стропил набивается собственно обрешётка, служащая основанием для металлочерепицы. Толщина досок контробрешётки составляет 20 мм, ширина обычно соответствует ширине стропильной ноги.

Вентиляционный зазор защитит кровельный материал и деревянные конструкции стропильной системы от негативного влияния конденсата

С учётом того, что гидроизоляционная плёнка укладывается с провисанием в 1,5–2 см, величина вентиляционного зазора составит 35–40 мм. Чтобы он хорошо продувался, необходимо оставить отверстия под карнизом (их называют продухами) и под коньком. Если скат имеет большую длину либо сложную конфигурацию, для выхода воздуха на нём дополнительно устанавливают специальные приспособления — аэраторы.

В утеплённой крыше такой же зазор должен быть между утеплителем и гидроизоляцией, за исключением тех случаев, когда в качестве последней используется супердиффузионная мембрана (паропроницаемый материал). Чтобы минимизировать количество пара, поступающего к металлочерепице из жилых помещений, со стороны комнат утеплитель застилают пароизоляционной плёнкой.

Шаг обрешётки под металлочерепицу «Монтеррей»

Помимо ступенек, имитирующих поверхность керамической черепицы, на металлочерепичном листе имеются поперечные волны, придающие ему жёсткость. К их длине и следует приравнивать шаг между элементами обрешётки.

Длина волны металлочерепицы марки «Монтеррей» составляет 350 мм — этим параметром и определяется шаг обрешётки

У продукции марки «Монтеррей» этот параметр может отличаться. Сегодня производитель выпускает три разновидности металлочерепицы:

  1. «Монтеррей». Поперечные волны имеют длину 35 см, их высота составляет 39 мм.
  2. «СуперМонтеррей». Длина поперечных волн та же — 35 см, но профиль имеет высоту 46 мм. Эта модель в сравнении с предыдущей является более жёсткой, ей присуще большее сходство с керамической черепицей.
  3. «Монтеррей Макси». Волны имеют высоту 46 мм, но их длина увеличена до 40 см.

    Под металлочерепицу «Монтеррей Макси» требуется больший шаг обрешётки

Для монтажа первых двух разновидностей пиломатериалы нужно укладывать с шагом в 35 см, а для модели «Монтеррей Макси» — с шагом в 40 см.

Видео: простой шаблон для шага обрешётки под металлочерепицу

Размер обрешётки для металлочерепицы «Монтеррей»

Ввиду сложности рельефа металлочерепица изготавливается из более тонкой стали, чем профнастил, — в пределах 0,4–0,55 мм. Соответственно, вес её является относительно небольшим. Поэтому для обрешётки применяют пиломатериалы толщиной не более 50 мм и шириной не больше 100 мм.

Толщина обрешётки

Этот параметр зависит от расстояния между стропилами. Если оно превышает 90 см, обрешётку набирают из брусков сечением 50х50 мм. В крайних случаях, когда шаг установки стропил велик либо при наличии значительных снеговых нагрузок, применяют брус сечением 40х60 мм. В обычных условиях и при шаге стропил менее 90 см вместо брусков укладывают доски толщиной 30 мм и шириной 100 мм.

Как рассчитать количество материала для обрешётки

Чтобы подсчитать количество пиломатериалов, необходимо набросать схему обрешётки. При этом нужно учитывать следующее:

  1. Первая снизу доска или брусок крепится на краю свеса. Последний должен иметь длину не менее 40 см, если дом построен из кирпича, и не меньше 60 см — из дерева. При меньшей длине свеса стекающая с крыши вода будет попадать на стены, что приведёт к сокращению срока их службы.
  2. На первую доску укладывается ступенька металлочерепичного листа, поэтому она должна превосходить по толщине все остальные на высоту этой ступеньки. Для металлочерепицы «Монтеррей» этот параметр составляет 10–15 мм. Если все пиломатериалы имеют равную толщину, первая доска наращивается путём набивания на неё планки.
  3. Вторая доска укладывается на расстоянии в 28 см (при длине поперечной волны 35 см) или 33 см (при волне 40 см) от первой и потом выходят на принятый шаг (35 или 40 см).
  4. В ендовах вокруг мансардных окон и проведённых через крышу дымоходов и вентиляционных труб монтируется сплошная обрешётка.
  5. Толщина последней доски зависит от того, в каком месте будут обрезаны листы кровельного материала в последнем ряду. Доска подбирается или наращивается так, чтобы лежащий на ней подрезанный край металлочерепицы не прогибался.

С целью упрощения фиксации коньковых элементов по обе стороны от конька крепятся дополнительные доски, между которыми выдерживается расстояние в 5 см. Таким образом, обрешётка в области конька также получается сплошной.

Имея под рукой схему обрешётки, можно легко подсчитать необходимое количество материалов

Пример расчёта

Расчёт количества пиломатериалов для монтажа разреженной обрешётки производится с учётом шага между досками. Для облегчения задачи можно воспользоваться компьютерными программами, но и вручную сделать это несложно.

Примем за основу следующие исходные данные:

  • площадь двускатной крыши — 80 м2;
  • ширина ската — 8 м;
  • длина ската — 5 м;
  • шаг — 350 мм.

Определим количество брусков (или досок) на одном скате: 5 : 0,35 = 14 (шт.). Чтобы подсчитать, сколько погонных метров доски нужно для устройства обрешётки на одном скате, умножим его длину на число решетин: 8 х 14 = 112 м. п. Следовательно, на всю крышу потребуется 112 х 2 (количество скатов) = 224 м.п. Стандартная длина доски составляет 6 м.п., значит, на устройство обрешётки понадобится 224 : 6 = 37 (шт.). Объем одной доски 150 х 6000 х 25 (Ш х Д х Т) составляет 0,15 х 0,025 х 6 = 0,0225 м3.

Обычно необходимое количество пиломатериалов задаётся в кубометрах, не будем отступать от общепринятого правила и мы. Чтобы перевести погонные метры в кубы, надо число досок умножить на объем одной из них: 37 х 0,0225 = 0,8325 м3.

Несколько отличается методика расчёта в случае сплошной обрешётки:

  1. Производится обмер участка крыши, на котором планируется монтировать сплошную обрешётку, и перемножением полученных длины и ширины подсчитывается его площадь. Допустим, вследствие математических манипуляций у нас получился результат, равный 40 м2.
  2. Таким же способом рассчитываем площадь одной доски. Например, пиломатериал шириной 150 мм и длиной 6000 мм и толщиной 25 мм будет занимать 0,15 х 6 = 0,9 м2.
  3. Всего для покрытия нашего участка нужно 40 : 0,9 = 45 досок.
  4. Кубатура всех решетин будет равна 0,0225 х 45 = 1,0125 м3.

Как делать обрешётку для металлочерепицы «Монтеррей»

Смонтировать качественную и надёжную обрешётку помогут следующие рекомендации:

  1. Обычно используют пиломатериалы из сосны и других хвойных пород. Не допускается применение берёзы и остальных хрупких разновидностей древесины. Материал следует брать качественный — без плесени, подгнивших участков и прочих дефектов.

    Для монтажа обрешётки лучше взять пиломатериал из сосны

  2. Доски или бруски нужно подвергнуть калибровке, отбирая образцы равной толщины. Дело в том, что пиломатериалы производятся с относительно большими отклонениями в размерах. Так, доски, проходящие в сортаменте как «30-миллиметровые», на деле могут иметь толщину от 27 до 35 мм. При таком перепаде высот металлочерепица будет деформироваться, что негативно скажется на сроке её службы.
  3. Отобранные пиломатериалы необходимо обработать огне- и биозащитными средствами. Для надёжности обработку стоит выполнить дважды. В прозрачные составы можно добавлять пигмент, чтобы лучше было видно, какой участок доски уже обработан.
  4. Монтаж обрешётки следует вести снизу вверх. Напомним, что к началу работ стропила должны быть застелены гидроизоляцией и поверх неё должна быть набита контробрешётка.
  5. Первую доску или брус необходимо очень тщательно выровнять по карнизу, поскольку при перекосе этого элемента всё кровельное покрытие ляжет неровно. В качестве ориентира удобно использовать шнур, натянутый между вбитыми в крайние стропила гвоздями. С его помощью можно контролировать не только параллельность обрешётки карнизу, но и равномерность её по высоте. Это является залогом долговечности металлочерепицы.

К стропильной ноге каждый элемент обрешётки прибивается двумя гвоздями, имеющими диаметр 3–3,5 мм и длину хотя бы вдвое большую, чем толщина прикрепляемой доски. Учтите, что гвозди с большим диаметром могут расколоть древесину. Также можно использовать оцинкованные саморезы с тем же диаметром, но такой способ крепления обойдётся дороже.

Приступать к укладке металлочерепицы следует по прошествии 2–3 дней после монтажа обрешётки, когда та полностью устоится. Если начать укладку сразу, пиломатериалы под весом кровельного материала могут сместиться.

Порядок действий:

  1. На стропила укладываются полосы гидроизоляционного материала и прикрепляются к ним посредством реек одинаковой толщины.

    Рейки для крепления гидроизоляции можно нарезать из доски, которая будет использована для изготовления решётин

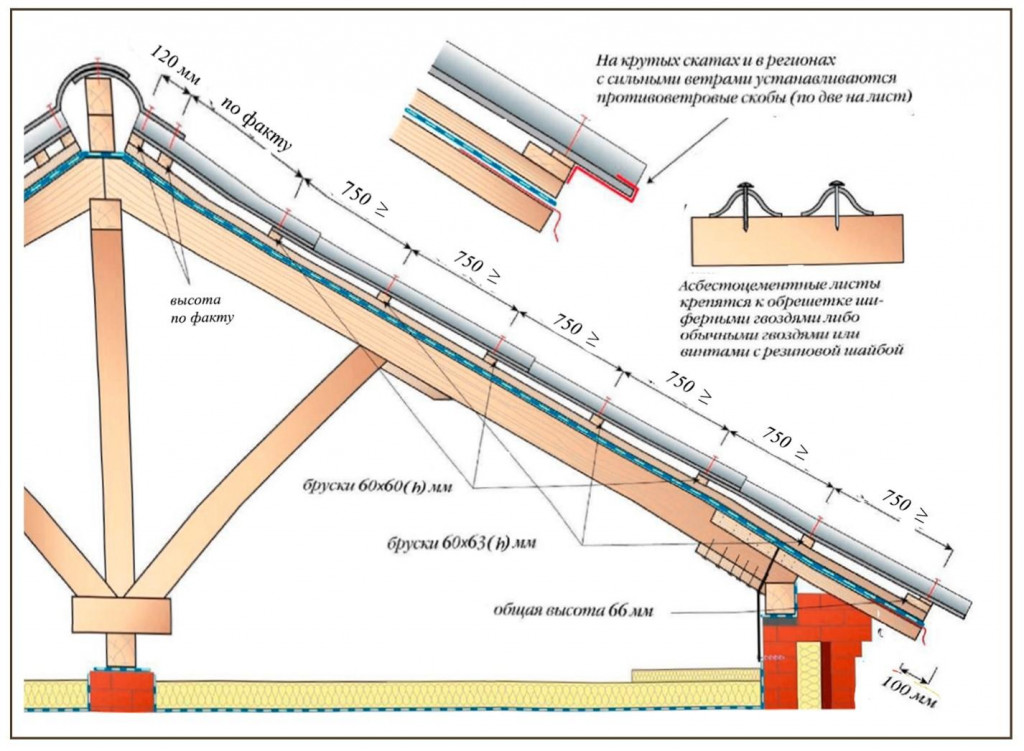

  2. Поверх реек крепится первый ряд обрешётки: он является несущим для водостоков и карнизных планок.
  3. После этого монтируется следующий ряд обрешётки: шаг при этом отмеряется от края первого ряда до середины второго.
  4. Во всех последующих рядах шаг размечается по средним линиям досок.

    Второй ряд обрешётки размечается от внешнего края первого

  5. Места примыканий к трубам, стенам усиливают дополнительными планками: к ним впоследствии прикрепят доборные элементы (уголки, конёк, оклады фартуки и пр. ).

В процессе работы необходимо контролировать положение рядов на прогиб, волну и прочих искривлений: для их устранения подкладывают клинья или рейки.

Видео: монтаж обрешётки под металлочерепицу

Функционирование любого кровельного материала во многом зависит от правильности укладки основания. Это относится и к металлочерепице «Монтеррей». Если при монтаже обрешётки вы будете следовать нашим советам, кровельное покрытие прослужит не менее 50 лет.

  • Автор: Надежда Хоменко
  • Распечатать

Оцените статью:

(3 голоса, среднее: 3.7 из 5)

Поделитесь с друзьями!

Алюминиевые жалюзи для яичных ящиков | 1800потолок

Алюминиевые жалюзи для ящиков для яиц | 1800потолок

ПРИОБРЕСТИ

  • алюминиевый ящик для яиц
  • жалюзи из алюминиевого ящика для яиц
  • алюминиевые жалюзи
  • Потолочные изделия: жалюзи для ящиков для яиц и рассеиватели света
  • линзы для лифта
  • освещение лифта
  • Плоские световые линзы: алюминиевые жалюзи для яичных ящиков
  • Плоские световые линзы: Makrolon Elevator Lenses #4726WH
  • Продукция HVAC: Диффузоры для яичных ящиков HVAC
  • Другие продукты освещения: все продукты освещения

Показаны 1 — 8 из 8 товаров

Просмотр

Фильтры

  • алюминиевый ящик для яиц
  • жалюзи из алюминиевого ящика для яиц
  • алюминиевые жалюзи
  • Потолочные изделия: жалюзи для ящиков для яиц и рассеиватели света
  • линзы для лифта
  • освещение лифта
  • Плоские световые линзы: алюминиевые жалюзи для яичных ящиков
  • Плоские световые линзы: Makrolon Elevator Lenses #4726WH
  • Продукция HVAC: Диффузоры для яичных ящиков HVAC
  • Другие продукты освещения: все продукты освещения

★ Обзоры товаров

Отлично! Под заказ

Как и заказывали!!!

Образец

Отличный способ узнать, что заказать. Очень эффективный.

Спасибо!

Первоначальная поставка была получена со значительными повреждениями. Уведомлено о потолке 1-800 и получено немедленное подтверждение того, что линзы на замену будут отправлены. Получил вчера линзы в идеальном состоянии! Отличный сервис!

Индивидуальные кольца Goof из белого пластика

Потрясающий продукт!

Простота установки, выглядит так, как будто она нужная — или даже лучше, она не выглядит лишней и действительно работает! Отличный продукт!!

123

★ Judge.me Отзывы

Отлично! Под заказ

Как и заказывали!!!

Образец

Отличный способ узнать, что заказать. Очень эффективный.

Спасибо!

Первоначальная поставка была получена со значительными повреждениями. Уведомлено о потолке 1-800 и получено немедленное подтверждение того, что линзы на замену будут отправлены. Получил вчера линзы в идеальном состоянии! Отличный сервис!

Custom Goof Rings — белый пластик

Потрясающий продукт!

Простота установки, выглядит так, как будто она нужная — или даже лучше, она не выглядит лишней и действительно работает! Отличный продукт!!

123

Системы металлочерепицы серии Precision для стен и крыш

Выполните поиск по всему сайту по ключевому слову или воспользуйтесь одним из параметров расширенного поиска.

Ключевое слово SearchSearch

Advanced Search

Отмена

Поиск по продукту ProductProductmodular Alhighline B1Highline B2Highline C1Highline C2Highline M1Highlin Гофрокартон ″ и 7/8″R-36Snap-CladTite-LocTite-Loc PlusЗащелкивающийся фальцВысокая защелкивающаяся фальцевая панельЗащелкивающаяся рейкаRedi-Крыша со стоячим фальцемPAC-150 90° Single LockPAC-150 180° Double LockPAC T-250PAC-750 SoffitPAC-850 SoffitFlush/Real SoffitPrecision TilesPAC-TITE Angular FasciaPAC-TITE WT Наклонная лицевая панельPAC-TITE WT FasciaPAC-TITE WT Расширенная лицевая панельPAC-LOC FasciaPAC Snap Edge FasciaPAC Snap Edge Расширенная лицевая панель PAC-TITE Gold CopingPAC-TITE CopingPAC-Continuous Cleat CopingPAC-TITE Gold GutterPAC-TITE LT GutterПромышленный водосточный желобPAC-TITE LT Водосточный желобThru-Wall ScupperThru-Wall Сборник PAC-1000C Крышка колонкиPAC-1000F Крышка колонкиPAC-1000R Крышка колонкиPAC-2000C Крышка колонкиPAC- Крышка колонки 2000FPAC-2000R Крышка колонкиPAC-CLAD Система удержания снега HTColorGard®

cancel

Search By ColorColorAcrylic-coated GalvalumeAged BronzeAged CopperAlmondAnodic ClearArcadia GreenAward BlueBeechwoodBerkshire BlueBlack AluminumMatte Black SteelBlack OreBone WhiteBright AnnealedBurgundyBurnished SlateCardinal RedChampagneCharcoalCharwoodCherrywood OakChromium OreCinnamon OreCityscapeClear AnodizedColonial RedCopperCopper MetalCopper PennyCustom ColorDark BronzeDark OakDesert OreEvergreenForest GreenGalvalume PlusGolden BambooGolden MapleGraniteGraphiteGraphite OreGreen Zinc OreHartford GreenHemlock GreenHunter GreenInterstate BlueLight OakLong Grain CherryLong Зерно Oakluxore Baruchluxore Dynastyluxore Onyxluxore Tiger’s Eyeluxore Zincmansard Brownmedium Bronzemedium Oakmercury Oremidnight Bronzemilitary Bluemusket Blue Slate Slate Blate) патина -грин -эр -элеолизиллеровский патиля -салонсмиллеровский патиля -салонсмиллеровский патиля -элеолизиллеровский салонсмиллеровский салон.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
