Как пользоваться штангенциркулем | Cтатья Рывок

Штангенциркуль — это усовершенствованная разновидность линейки для выполнения высокоточных измерений внутренних и наружных размеров детали. Инструмент активно используется в быту при самостоятельном проектировании и сборке конструкций, а также на машиностроительных заводах и других предприятиях в условиях серийного или единичного производства. Качество готового изделия во многом зависит от навыков и опыта владельца, поэтому важно точно знать, как правильно пользоваться штангенциркулем.

Что можно измерить штангенциркулем

Штангенциркуль является универсальным инструментом и предназначен для нахождения наружных и внутренних линейных размеров детали, толщины стенки или определения расстояний между отдельными позициями. Используется при проведении замеров глубин пазов/отверстий или их диаметров. Существуют узкоспециализированные модификации для конкретных операций (замер зубьев, тормозных дисков и т. д.). Устройство оснащено парой губок и выдвижным штоком или глубиномером с обратной стороны. Замеры производятся по специальной шкале. Пользователь передвигает подвижную рамку по штанге, зажимая заготовку из металла или других материалов между губок, и считывает показания с индикатора. Главное преимущество штангенциркуля — это высокая точность измерений. По этой причине приспособление получило широкое распространение в производственной сфере среди столяров, токарей, фрезеровщиков, мастеров автосервиса и других рабочих, а также сотрудников отдела контроля продукции. Штангенциркуль устанавливается на станки и используется в отрасли строительства и ремонта. Применение инструмента минимизирует вероятность возникновения несоответствий и дефектов, следствием которых становится отбраковка продукции.

Конструкция штангенциркуля — основные узлы и их назначение

Штангенциркуль — это достаточно простой инструмент, в состав которого входят следующие элементы:

Штанга: содержит главную шкалу и показывает размеры детали. Также определяет пределы измерения.
Рамка: подвижная планка, расположенная на поверхности штанги. Имеет разметку шкалы нониуса, выраженную в миллиметрах и дюймах (дополнительно), необходимую для расчёта долей целого деления. В некоторых моделях предусмотрено наличие электронного или аналогового отсчетного устройства.
Пара нижних губок: зажимают заготовку и определяют внешние размеры.
Верхние губки: измеряют внутренний диаметр отверстий или проёмов (контрольные плоскости расположены наружу).
Зажимной винт: служит для фиксации рамки и осуществляет её надёжный зажим в процессе снятия показаний.
Глубиномер: выдвижная линейка, расположенная с противоположной стороны корпуса.

Некоторые штангенциркули оснащаются рядом дополнительных компонентов (глубиномер, твердосплавные заострённые наконечники) для промера уступов или нанесения разметки. Прибор изготавливается из инструментальной стали, в отдельных случаях для одновременной разметки детали мерительные поверхности усиливают твердосплавными наконечниками.

Все элементы оборудования тщательно зашлифовываются, что обеспечивает отличную точность и гарантирует лёгкость в работе. Каждый штангенинструмент производится на специальном заводе в соответствии со стандартами ГОСТа.

Классификация штангенциркуля

На мировом рынке измерительного оборудования представлены различные штангенциркули, которые имеют свои отличия и особенности в зависимости от условий эксплуатации и других критериев. Все разновидности инструмента можно разделить на категории по следующим факторам:

По способу индикации

Механические (ШЦ): стандартный нониусный штангенциркуль, где главные размеры нанесены на штанге, а доли определяются по шкале нониуса, находящейся на рамке с винтом. Наиболее популярные, недорогие и надёжные. Способны работать в любых климатических условиях, но не отличаются высокой точностью.

Стрелочные (ШЦК): аналоговый прибор с круглым циферблатом. Внутри измерительной головки расположен шестерёнчатый привод стрелки, а на штанге имеется рейка с мелкими зубьями. Процесс измерения осуществляется в результате зацепления двух поверхностей при перемещении рамки. Стрелка меняет своё положение и отмеряет пройденное расстояние, определить которое можно по величине, указанной на циферблате. Модели данного типа энергонезависимы и не требуют сложных расчётов, но могут выйти из строя при неправильном хранении или наличии загрязнений. Превосходят предшествующие аналоги по точности, которая составляет 0,01 мм.
Электронный (ШЦЦ): самое современное и простое в использовании устройство, где механический привод заменяет ёмкостный датчик. Результат долей миллиметра преобразуется посредством микропроцессорного модуля и выводится на экране ЖК-дисплея. Панель управления — кнопки включения, сброса и изменения единиц измерения — располагается на корпусе рамки. Результат последнего показания, как правило, сохраняется во встроенной памяти. Питание от аккумулятора или сменной батареи.

По назначению

На примере нониусного устройства:

ШЦ I (ШЦ 1): с глубиномером и двумя парами губок для обмера наружных и внутренних размеров детали.
ШЦ II (ШЦ 2): верхние заострённые губки, нижние — цилиндрические или прямоугольные.
ШЦ III (ШЦ 3): односторонние.
ШЦТ I: упрочнённая рабочая поверхность из твёрдого сплава.

К дополнительным классификационным признакам прибора относятся:

Количество губок: односторонние, двухсторонние.
Форма мерительных плоскостей: плоская, заострённая, круглая.
Тип: с глубиномером и без (колумбик).
Точность: первый и второй класс (0,05 мм и 0,1 миллиметр соответственно).

Штангенциркули различаются по длине штанги, где диапазон измерения может достигать 4-х метров. Также существуют модификации, губки которых изготовлены из стали или твердосплавных материалов.

Измеряем штангенциркулем правильно

Одно наличие штангенциркуля не гарантирует высокую точность работ. Многие владельцы, имея данное устройство в своём арсенале, не могут с достаточной определённостью сказать, как пользоваться штангенциркулем. Подобное незнание напрямую влияет на качество детали и всей конструкции, составной частью которой она является. Существует строгая последовательность выполнения замеров и определённая технология обращения с инструментом. Все виды приспособления следует хранить в специальном кейсе. Комфортная температура окружающей среды составляет 10-30 градусов при относительной влажности 60-70 процентов. При использовании устройства важно соблюдать следующие инструкции.

Подготовка к эксплуатации

Перед каждым применением необходимо провести визуальный осмотр штангенциркуля и проверить на наличие дефектов и протереть влажной тканью. Руки мастера также должны быть чистыми. Далее губки инструмента сводятся до полного соприкосновения для установления степени их прилегания. При этом нулевые деления главной шкалы и нониуса должны совпадать. Подобный принцип подготовки распространяется на все штангенциркули. Инструмент цифрового типа также должен показывать достаточный заряд энергоносителя.

Порядок измерений

При проведении обмера наружных размеров заготовки рабочие плоскости инструментов разводятся в стороны. Изделие помещается между губок, после чего пользователь перемещает рамку до контакта с поверхностью. Положение элемента фиксируется винтом. В случае измерения диаметра операция повторяется в обратной последовательности. Также в основании штанги располагается глубиномер, позволяющий с достаточной точностью находить глубину отверстий или канавок. Линейка выдвигается при опускании рамки, помещается в полость и прижимается к стенке.

Считываем показания

После перечисленных действий деталь откладывается, но прибор не меняет своё положение и винты не ослабляются. Процедура измерения завершена, далее идёт этап определения и расчета показателей.

По нониусной шкале:

Целое значение можно найти на основной шкале в результате совпадения нуля нониуса и соответствующего деления. После этого определяется максимально приближённый к нулю штрих нониусной шкалы, совпадающий с риской линейки. Порядковый номер последнего, умноженный на цену делений, указывает на количество долей. В качестве примера отсчета можно взять произвольный размер 29 мм, цену деления 0,05 мм и порядковый номер 7. Вид уравнения будет следующим:

29+0,05*7=29,35 мм.

По стрелочному индикатору:

Здесь нониус представляет собой круглый циферблат, где стрелка указывает на дробную часть. Основной размер вычисляется аналогичным образом по штанге.

По электронному табло:

При ручном позиционировании штангенциркуль с дисплеем самостоятельно рассчитывает размеры поверхности и отражает на табло значения с точным показателем, не требуя нахождения необходимого штриха на шкале.

Ошибки в измерениях: основные причины

Многие штангенциркули, вне зависимости от вида и точности, даже при соблюдении указанной последовательности и заведомо правильной процедуре исчисления неправильно замеряют деталь.

При проведении измерений по нониусу погрешность может быть вызвана неверным выбором деления и неполным совпадением штрихов. Помимо этого, винты рамки бывают ослаблены, что приводит к смещению элементов в процессе замеров. При интенсивной эксплуатации губки стираются о материал заготовок, образуя просвет, не обеспечивающий полного прилегания плоскостей и влияющий на правильность измерения. Также можно отметить и другие ошибки:

перекос рамки по причине чрезмерного давления;
установка рабочих поверхностей на скругления или фаски торца;
деформация конструкции штангенциркуля;
отсутствие калибровки.

Электронный инструмент перед проведением работ следует выставлять на ноль. Все штангенциркули подвержены износу и требуют периодической поверки в соответствующих службах.

Выводы

Представленная инструкция даёт представление о том, как пользоваться штангенциркулем. На точность размеров во многом влияет и правильный выбор инструмента.

При покупке модели необходимо учитывать такие параметры, как диапазон измерения или длину штанги, класс точности или цену деления шкалы нониуса, количество и расположение губок, вес и габариты. Также важно обратить внимание на тип рамки устройства.
Нониусные штангенциркули используются в гаражных мастерских или небольших предприятиях. При серийном выпуске продукции или производстве деталей для высокоточной техники больше подойдёт стрелочный или цифровой инструмент.
Качественный штангенциркуль производится только в соответствии со стандартами ГОСТа, обладает соответствующей маркировкой и сертификатом поверки, подтверждающим заявленную точность измерений.
Существенными факторами являются климатические условия эксплуатации. Цифровые и аналоговые приборы плохо приспособлены для работы на объектах с повышенной влажностью или при повышенной запылённости воздуха.

В интернет-магазине «Рывок» представлен большой ассортимент различных штангенциркулей. Подобрать и купить подходящую модель можно на сайте компании. Доставка осуществляется в любой город России.

Замовити Штангенциркуль ноніусний ШЦ-I-150-0,02 SGM-Filetta™ з доставкою по всій Україні

Опис

Штангенциркуль універсальний інструмент, призначений для високоточних вимірювань зовнішніх і внутрішніх розмірів також глибин отворів.

В асортимент штангенциркулі з подовженими губками різних типорозмірів і вимірювань від 75 мм до 2000 мм

ШЦ-I — штангенциркуль с двусторонним расположением губок для измерения наружных и внутренних размеров и с линейкой для измерения глубин.
ШЦК — (штангенциркуль со стрелочным отсчетом) для отсчета показаний вместо нониуса имеет отсчетную стрелочную головку. В выемке штанги размещена рейка, с которой сцеплена шестеренка головки, поэтому показания штангенциркуля, отвечающие положению губок и, читают на круговой шкале головки по положению стрелки. Это значительно проще, быстрее и менее утомительно для исполнителя, чем чтение отсчета по нониусу;

ШЦ-II — с двусторонним расположением губок для измерения наружных и внутренних размеров и для разметки.

Для облегчения последней оснащен рамкой микрометрической подачи.
ШЦ-III — с односторонним расположением губок для измерения наружных и внутренних размеров.
ШЦЦ — с цифровой индикацией (электронный).

С ассортиментом и ценами можно ознакомиться на сайте компании по адресу http://dpin.com.ua/site/catalog/148/ либо скачать прайс-лист с этой страницы.

Мы всегда рады предложить на Ваш выбор широкий ассортимент измерительного инструмента, обратившись к нам вы станете счастливым обладателем качественного измерительного инструмент с гарантией европейского качества.

Модель	Пределы измерения, мм (дюйм)	Цена деления нониуса, мм (дюйм)	Погрешность измерений, мм	Габариты, мм	Масса, кг
ШЦ-I-100-0,05	0-125 (0-5”)	0,05 (0,001”)	±0,02	205×80×15	0,14
ШЦ-I-150-0,02	0-150 (0-6”)	0,02 (0,001”)	±0,02	235×80×15	0,17
ШЦ-I-160-0,02	0-160 (0-6”)	0,02 (0,001”)	±0,02	235×80×15	0,17
ШЦ-I-250-0,02	0-250 (0-10″)	0,02 (0,001″)	±0,02	335×110×15	0,55
ШЦ-I-300-0,02	0-300 (0-10″)	0,02 (0,001″)	±0,02	335×110×15	0,55

Характеристики

Інформація для замовлення

Что такое шкала нониуса?

Нониусная шкала измеряет точные показания на линейных шкалах. Это вторая шкала, прикрепленная к основной шкале. Эта шкала работает, позволяя пользователю проводить измерения с меньшим шагом, чем это возможно с помощью одной основной шкалы. Эта дополнительная точность может быть полезна во многих приложениях, таких как наука и техника.

Нониусная шкала названа в честь Пьера Вернье, который изобрел ее в 1631 году. Первоначальная нониусная шкала была устройством, которое люди могли использовать для измерения углов. Он состоял из основной шкалы и дополнительной шкалы, каждая из которых имела маркировку, иллюстрирующую единицы измерения. Вторичная шкала крепилась к основной шкале подвижным рычагом.

Нониусные весы становятся цифровыми

Современные нониусные весы работают аналогично, но обычно они цифровые. В дизайне используются первичный и вторичный масштабы, отображаемые на экране. Вы можете перемещать вторичную шкалу вдоль непосредственной шкалы для измерения меньших приращений. Добавление дополнительной точности может быть полезно во многих приложениях, таких как наука и техника.

Чтобы использовать нониусную шкалу, пользователю сначала необходимо найти первое показание шкалы, наиболее близкое к желаемому измерению. Затем пользователь выравнивает нониусную шкалу с этим первичным показанием шкалы. Затем они могут прочитать измерения на нониусной шкале, чтобы получить более точные показания.

Важно помнить, что нониусные весы универсальны, и их можно использовать в самых разных целях. Например, инструмент часто используется в науке и технике для измерения длины, углов и силы. Хотя он широко используется в науке, люди используют нониус в других областях, таких как столярное дело и деревообработка. Вы найдете инструмент в любой отрасли, которая ценит точность.

Как используется шкала нониуса в физических и научных экспериментах?

Ученые могут по-разному использовать нониусную шкалу в физических и научных экспериментах. Например, исследователь может использовать его для измерения длины объекта, угла объекта или силы объекта. Кроме того, прибор может измерять свойства других вещей, например их плотность или массу. Это критически важная функциональность для проектов или экспериментов, где малейшая ошибка в точности может испортить результаты.

Как правило, нониусная шкала обеспечивает более точные измерения, чем это возможно при использовании одной основной шкалы. Эта дополнительная точность может быть полезна во многих различных типах экспериментов, и это причина его популярности. Например, если вы пытаетесь измерить длину крошечного объекта, вам может понадобиться реализовать нониусную шкалу, чтобы получить точное измерение.

Ученые могут использовать нониусную шкалу для измерения разницы между двумя показаниями. Это может быть полезно в экспериментах, где вы пытаетесь определить изменение переменной во времени.

Как пользоваться нониусом?

Чтобы использовать нониусную шкалу, сначала необходимо найти показание основной шкалы, наиболее близкое к желаемому измерению. Это показание представляет собой число, отображаемое на основной шкале. Затем вы выравниваете шкалу нониуса с этим показанием шкалы. Затем исследователь может прочитать измерение на нониусной шкале, чтобы получить более точные показания.

Важно отметить, что нониусная шкала может измерять только с меньшим приращением, чем наименьшее приращение на основной шкале. Так, например, если мажорная шкала имеет шаг 1 см, нониусная шкала не сможет измерять с шагом меньше 1 см.

Для более точного измерения можно использовать штангенциркуль. Штангенциркуль представляет собой инструмент, который состоит из двух шкал, основной шкалы и нониуса. Нониусная шкала прикреплена к непосредственной шкале подвижным рычагом. Это позволяет пользователю проводить измерения с меньшим шагом, чем только первая шкала.

Каковы преимущества использования нониусной шкалы в научных измерениях?

Люди могут положиться на нониусную шкалу для более точных измерений, чем это возможно при использовании одной основной шкалы. Эта дополнительная точность может быть полезна во многих различных типах проектов и экспериментов. Например, если вы пытаетесь измерить длину крошечного предмета, вам может потребоваться измерение с помощью нониуса, чтобы получить точное измерение.

Этот уровень точности может быть полезен в экспериментах, когда вы пытаетесь определить изменение переменной во времени. В целом, нониусная шкала является ценным инструментом, который можно использовать для более точных измерений в различных областях.

Как купить или найти нониус для использования в научных измерениях?

Есть несколько способов приобрести или найти нониус для использования в научных измерениях. Один из способов — купить его онлайн. Другой способ — найти его в магазине товаров для науки или техники. Вы можете найти их в магазинах, торгующих инструментами или измерительными приборами. Наконец, вы можете сделать свой нониус, используя несколько различных материалов. Ваш бюджет будет определять, какие функции вы получите и насколько точны ваши измерения. Покупка одного говорит миру, что вы цените точность и аккуратность и полны решимости найти его!

Какие альтернативные названия шкалы нониуса вы могли слышать раньше?

Нониусные весы иногда называют штангенциркулем. Это потому, что штангенциркуль представляет собой инструмент, состоящий из двух шкал: основной шкалы и нониуса.

Нониусная шкала крепится к основной шкале с помощью подвижного рычага. Это позволяет пользователю проводить измерения с меньшим шагом, чем это обычно возможно с помощью одной только первой шкалы.

Нониусные весы также могут называться нониусными весами или нониусными датчиками. Нониусные датчики — это устройства, используемые для измерения толщины объекта. Этот тип нониуса не так распространен, как другие.

Резюме

Нониусные весы — это приятное дополнение к любому набору инструментов. Это хорошо зарекомендовавший себя, проверенный в боевых условиях измерительный прибор, обеспечивающий точность и точность. Это важно для всего, но важно при работе с крошечными измерениями.

CUPOL: Штангенциркуль

CUPOL: Как пользоваться штангенциркулем

Лаборатория физики

Преподаватели лаборатории

Лабораторные добавки

Учитель физики

Дом

КУПОЛ Главная

Что означают эти значки?

Воспроизвести все видео прямо сейчас. [6:09, 80,5 Мб]

Использование штангенциркуля Рис. 1.

[Щелкните изображение, чтобы увидеть метки и увеличить его.] Штангенциркуль (или нониус) это обычный инструмент, используемый в лабораториях и на производстве для точного определить дробную часть наименьшего счетного деления. Нониус — удобный инструмент для измерения длины. объекта, внешний диаметр (OD) круглого или цилиндрического объект, внутренний диаметр (ID) трубы и глубину отверстия. Чтобы посмотреть короткие видеоролики, показывающие, как использовать нониус для измерения этих различные размеры, нажмите на ссылки ниже.

Настройка вспомогательной шкалы нониуса. [0:34, 8.5 Мб]
Измерение длины объекта. [0:17, 4,6 Мб]
Измерение внешнего диаметра круглого предмета. [0:40, 9.7 Мб]
Измерение внутреннего диаметра полого цилиндра. [0:25, 6,4 Мб]
Измерение глубины отверстия. [0:44, 10,7 Мб]

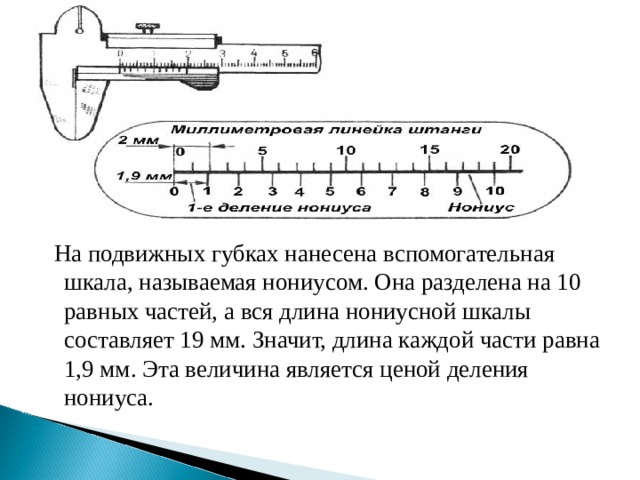

Как работает нониус Рис. 2.

[Щелкните изображение, чтобы увеличить его.] Нониус состоит из основной шкалы, выгравированной на фиксированной линейке. и вспомогательная нониусная шкала, выгравированная на подвижной челюсти. (см. рисунки 1 и 2). Подвижная вспомогательная шкала может свободно перемещаться. скользить по длине фиксированной линейки. этот нониус основная шкала откалибрована в сантиметрах с наименьшим деление в миллиметрах. Вспомогательная шкала имеет 10 делений. которые покрывают такое же расстояние, как 9 делений на основной шкале. Следовательно, длина вспомогательной шкалы равна 90,0 мм.

Обнуление нониуса Рис. 3.

[Щелкните изображение, чтобы увеличить его.] Когда нониус закрыт и правильно обнулен (сравните рис.

5), первая отметка (ноль) на основной шкале совмещена с первой отметка на вспомогательной шкале. Последняя отметка на вспомогательной шкале совпадет с отметкой 9 мм на основной шкале. Это читать 0,00 см.

Показания штангенциркуля Рис. 4.

[Щелкните изображение, чтобы увеличить его.] После того, как нониус будет установлен для считывания, запишите где первая отметка на вспомогательной шкале приходится на основной масштаб. На рисунке 4 мы видим, что длина объекта равна между 1,2 см и 1,3 см, потому что первая вспомогательная метка между этими двумя значениями на основной шкале. Последняя цифра (десятые миллиметра) находят, отмечая, какая линия на вспомогательной шкале совпадает с отметкой на основной шкале. В нашем примере последний цифра 3, потому что третья вспомогательная отметка совпадает с отметкой по основной шкале.

Следовательно, длина объекта равна 1,23 см.

Чтение нониуса. [0:51, 22,3 Мб]
Самостоятельное изучение: определение длины алюминиевого блокировать. [1:00, 13,8 Мб]
Самостоятельное изучение: определить радиус сферы. [0:50, 10,8 Мб]

Неправильно обнуленный штангенциркуль Рис. 5.

[Щелкните изображение, чтобы увеличить его.] Необходимо следить за тем, чтобы штангенциркуль правильно обнулены (см. рис. 3). (При неправильном использовании возможно нониус не будет показывать ноль, когда челюсти закрыты, что приводит к систематическим ошибкам.) Нониус на рис. 5 неправильно обнулено. Чтобы исправить это, необходимо сделать нулевую коррекцию. А коррекция может быть как положительной, так и отрицательной. Если первый отметка на вспомогательной шкале лежит справа от основной шкалы, тогда показание слишком большое и ошибка положительная.
