Установка циркуляционного насоса: схемы, правила монтажа

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Содержание статьи

• 1 Что такое циркуляционный насос и для чего он нужен
• 2 Куда ставить
• 3 Обвязка
  • 3.1 Принудительная циркуляция
  • 3.2 Естественная циркуляция
  • 3.3 Особенности монтажа
• 4 Подключение к электропитанию

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

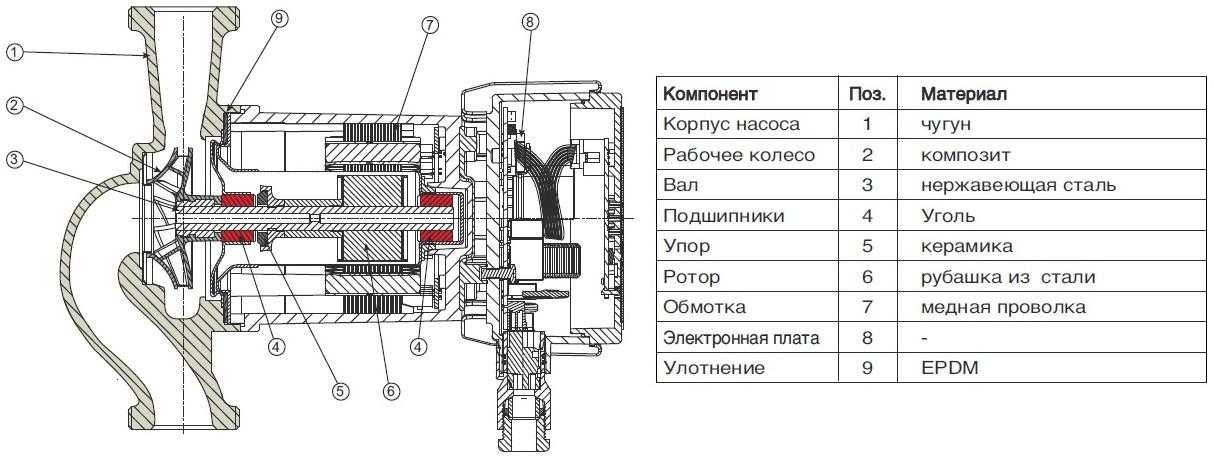

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Про выбор циркуляционного насоса для систем отопления читайте тут.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Устройство циркуляционного насоса с мокрым ротором

Валерий Пушкарь Насосы 26.11.2017 0

Не секрет, что именно водяное отопление наиболее распространено в городских жилых домах и частных коттеджах. И неотъемлемой частью системы водяного отопления, наряду с котлом, является циркуляционный насос, функцией которого является обеспечение движения воды по контуру «котел–контур отопления–котел». Конечно, можно обойтись и без циркуляционного насоса, сделав тем самым естественную циркуляцию, но это повлечет за собой увеличение диаметров труб, наличие уклонов при прокладке, что только усложнит систему отопления.

При упоминании термина «циркуляционный насос» сразу же представляется насос «с мокрым ротором». И это не случайно, так как именно данный вид является наиболее подходящим для обеспечения отопления в частных домах и небольших крышных котельных. Устройство циркуляционного насоса с мокрым ротором обуславливает такие его достоинства, как компактность и бесшумность при работе.Циркуляционный насос с мокрым ротором в разрезе

Свое название данный вид насосов получил из-за наличия водяного охлаждения электродвигателя. Жидкость, перекачиваемая насосом, используется также и для смазки деталей.

Хоть производителей насосного оборудования в настоящее время немало, но принципиальное устройство циркуляционного насоса с мокрым ротором является одинаковым что у Wilo, что у Grundfos.

В чугунном или стальном корпусе на валу электродвигателя закреплено закрытое рабочее колесо, изготовленное из термостойкого композитного материала. Оно представляет собой два параллельных диска, которые соединены между собой радиально изогнутыми лопатками. В одном из дисков имеется отверстие для входа рабочей жидкости, во втором предусмотрено отверстие для крепления рабочего колеса на валу электродвигателя.

В корпусе насоса по периферии рабочего колеса выполнено спиралевидное отверстие в форме конфузора. Его назначение – преобразование кинетической энергии потока жидкости в статическое давление, а также сбора и отвода воды в нужном направлении.

Рабочее колесо закреплено на валу ротора, который омывается и охлаждается перекачиваемой водой. Статор электродвигателя герметично отделён от ротора разделительным стаканом с толщиной стенки 0,1 — 0,3 мм. Стакан изготавливается из ферритной нержавеющей стали или углеродного волокна.

Ротор циркуляционного насоса закреплён на торцевых графитовых или керамических подшипниках скольжения, которые также охлаждаются перекачиваемой водой.

Также на передней стенке корпуса двигателя имеется резьбовая пробка для удаления воздуха из насоса.

Внешнее отличие конструкции циркуляционного насоса с мокрым ротором от насосов с воздушным охлаждением электродвигателя (с сухим ротором) — это отсутствие оребрения на корпусе двигателя и крыльчатки на его торце.
