На какой высоте ставят розетки от пола: на каком расстоянии и как правильно должны устанавливаться штепсельные или европейские розетки, минимальная высота для размещения

розетки в ванной, розетки для ванной, высота розетки в ванной

Санузел – помещение со специфическим микроклиматом, где постоянно высокая влажность и сырость. Еще совсем недавно установка розетки в ванной комнате считалась недопустимой. Их размещали в коридоре, за пределами потенциально опасного помещения. Но сейчас прогресс шагнул вперед, в санузле появилось множество новых приборов: фен, электробритва, бойлер, плойка, стиральная машина, полотенцесушитель.

Теперь обустройство розетки в ванной комнате стало необходимостью, а не прихотью. Но, во избежание риска поражения электрическим током, монтаж важно осуществлять в соответствии с нормативными документами и техническими требованиями.

Какие нормы нужно соблюдать при установке розетки в ванной комнате?

Ванная комната условно делится на четыре зоны:

• 0 – зона, где вода находится в непосредственной близости;
• 1 – сюда входят прилегающие рядом с нулевой зоной стены;
• 2 – охватывает площадь на 60 см от зоны 0;
• 3 – зона условной безопасности.

Согласно нормативам ГОСТа, розетки в санузле могут размещаться только в 3 зоне. По правилам, здесь нельзя использовать стандартные устройства мощностью 220 Вт. Розетка для ванной комнаты должна быть либо защищенная, либо с низким напряжением до 12 Вт.

Розетка в ванной: высота от пола согласно требованиям ГОСТ

Четкого ответа на вопрос, какой должна быть высота розетки в ванной, не существует. Есть усредненные нормы – около 50-90 см от пола.

Оптимальной считается высота розетки в ванной 50-60 см. При монтаже прибора обычно руководствуются удобством расположения. Главное, чтобы высота розетки в ванной комнате была не ниже 30 см и не выше 1 м от пола, не ближе 60 см от источников воды.

Какие розетки для ванной выбрать

Важнейшим критерием при выборе розетки для ванной является степень ее защиты от влаги. Существует множество современных устройств с разными характеристиками. Но в условиях постоянно повышенной влажности наиболее правильным и безопасным вариантом являются влагозащищенные розетки для ванной.

Показателем защиты от влаги является специальная маркировка IP и две цифры. Первые две буквы указывают на степень пылезащиты, а цифры в конце – на степень влагозащиты. Розетка для ванной ip44 и выше идеально подходит для монтажа в условиях высокой влажности и потенциальной возможности попадания капель воды.

В ванной розетка может быть встраиваемая и накладная, с крышкой или без нее. Встраиваемые при монтаже прячут прямо в стену, а накладные крепят на ее поверхности. Влагозащищенные розетки для ванной бывают также двойными и тройными.

Розетка для ванной двойная, тройная или одинарная может быть как с заземлением, так и без него. Первый вариант предпочтительнее для безопасности. При выборе устройства следует ориентироваться на предполагаемую локацию и учитывать количество используемых приборов.В зоне, где нет потенциальной угрозы попадания прямого потока воды в розетку, часто устанавливают розетки с крышкой класса IP20:

Если вы используете в санузле много разных устройств и гаджетов, то лучше розетку в ванную комнату выбрать двойную или тройную. Если хотите обеспечить максимальную защиту, приобретайте в ванную розетку с крышкой или с заземлением.

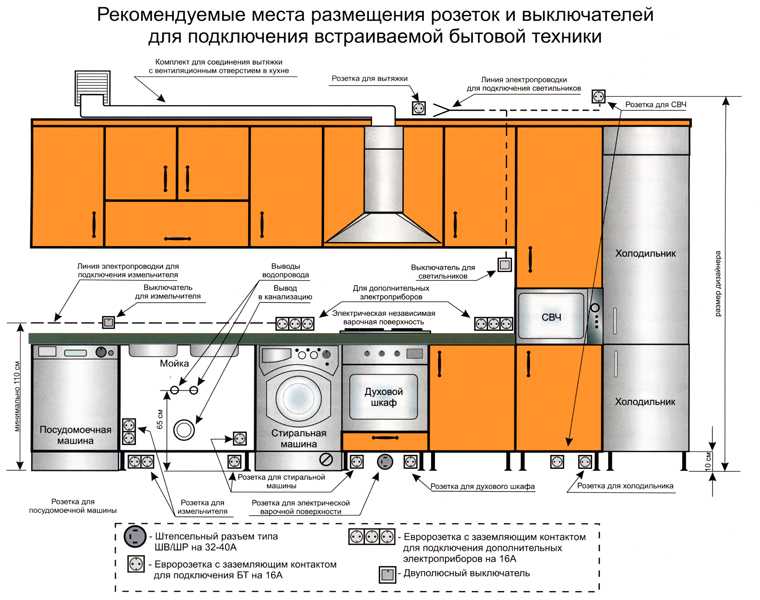

Схема расположения розеток и выключателей для встраиваемой техники на кухне

Содержание

• С чего начать
• Подключение и электропроводка
• Высота расположения розеток
• Розетки в рабочей зоне над столешницей
• Особенности расположения розеток для различного кухонного оборудования
• Типы розеток

Современные кухни предусматривают наличие мест

для встраиваемой техники и установку светильников местного освещения. Это требует разработки такой схемы расположения розеток на кухне, которая сможет обеспечить удобную и безопасную эксплуатацию установленного оборудования.

Современный рост уровня жизни привел к тому, что в кухнях наших квартир и частных домов используется большое количество бытовых приборов. Кроме них к сети подключаются светильники, вентиляционная вытяжка, аудио и видео техника. При этом каждому потребителю требуется собственное место подключения к электросети через розетку или выключатель.

Правильное расположение розеток, с точки зрения безопасности и удобного пользования, не является единственным условием. Их дизайн должен соответствовать интерьеру кухни в плане цвета и конструктивного исполнения. Количество контактов определяется по типу подключаемой бытовой техники. Кроме того необходимо обеспечить возможность отключения или разъединения при необходимости.

Гарантия лучшей цены!

Покажите расчет от любой компании — и мы гарантировано предложим дешевле.

Скидка 10% при заказе до 1 декабря 2022 года.

С чего начать

Для определения мест расположения розеток и выключателей необходимо схематично сформировать комплектацию кухни. Просто на листе бумаги нарисовать, что и где будет установлено. Начните с мест установки мойки, варочной плиты и холодильника. Потом заполните пространство между ними другой бытовой техникой и мебелью. Так вы сразу сможете увидеть примерные места расположения электрических разъемов и установки выключателей. Точное позиционирование, соответствующее нормам безопасности, делают позже.

Из сказанного можно сделать вывод, что решение вопроса электрической проводки следует начинать с комплектации кухни. Определите, что там будет стоять и станет ясно, где и какие розетки нужно устанавливать. При этом учтите, что число разъемов над столешницей должно соответствовать количеству мелкой бытовой техники. Кроме того для каждого светильника и вентиляционной вытяжки должен быть отдельный выключатель.

Перейти в каталог кухонь

В каталоге представлены все фабрики-производители итальянских кухонь от недорогих моделей до премиальных и элитных.

Каталог кухонь

Современные кухни Классические кухни Кухни лофт Кухни прованс Кухни неоклассика Кухни ар-деко

Подключение и электропроводка

Вопрос монтажа розеток и выключателей неразрывно связан со скрытой прокладкой проводов и кабелей. Для того чтобы проводка работала без перегрева необходимо произвести расчет нагрузок. Всю бытовую технику мощностью более 2,5 кВт следует запитать по отдельному подводящему кабелю. Розетки для небольших приборов на 500-800 Вт можно объединять в группы с подключением к одной линии. Все выключатели светильников и вытяжки можно присоединять к одному проводу. Потребляемая мощность всегда указана в документации или на прикрепленной к устройству табличке.

При составлении схемы разместите устанавливаемые розетки в желаемых местах и укажите над ними максимально потребляемую мощность. После этого объедините их в группы таким образом, чтобы нагрузки на линии электропроводки были примерно одинаковыми. Нельзя допускать такого, когда розетка плиты, мощного духового шкафа, электрочайника и микроволновки были подключены к одной линии. Высока вероятность одновременной работы этих приборов, при которой возникнет существенная перегрузка.

Высота расположения розеток

Определение уровня установки подключений зависит от типа бытовой техники и необходимости регулярного доступа для разъединения контактов. Рекомендуемые монтажные высоты:

• разъемы для крупной бытовой техники поднимают на 15-30 см от уровня пола;
• розетки для часто используемых небольших потребителей размещают на фартуке кухни, при расположении над столешницей на 10-15 см;
• для подключений светильников, вытяжки и кондиционера – 2 метра, однако это не относится к выключателям, которые ставят в удобном для пользования месте.

При монтаже проводки и установке розеток обязательно предусмотрите наличие заземления. Особенно в случае подключения бытовой техники с металлическим корпусом.

Правильная высота расположения розеток чрезвычайно важна для безопасной и удобной эксплуатации розеток. Поэтому, если вы не уверены в точности своих решений, обратитесь за помощью к специалистам. Профессионал выполнит все необходимые расчеты и примет наиболее оптимальные решения. Переделывать скрытую проводку в случае ошибки обойдется намного дороже, чем стоят услуги такого рода.

Розетки в рабочей зоне над столешницей

Часть стены, расположенную между навесными шкафами и столешницей, называют кухонным фартуком. Именно здесь происходит большинство операций по приготовлению пищи с использованием небольших электроприборов. Здесь нужно предусмотреть такое количество розеток, которое позволит не отключать один кухонный инструмент, чтобы включить другой.

Высота установки 10-15 см от поверхности рабочего стола. Если опустить ниже, то пользоваться станет неудобно, а если поднять выше, то они будут сильно выделяться на общем фоне стены, некрасиво. Хорошо смотрятся два раздельных блока на три точки каждый, расположенные с разных сторон. Такие розеточные блоки можно дополнить выключателями для управления вытяжкой и светильниками. Или же для них предусмотреть отдельный блок, установленный в стороне.

Особенности расположения розеток для различного кухонного оборудования

При составлении схемы размещения розеток на кухне следует учитывать:

• место установки бытовой техники;
• потребляемую мощность;
• габаритные размеры;
• длину шнура подключения;
• вероятность попадания влаги в точку подключения к электропитанию.

Поэтому для розеток под каждый тип оборудования существуют некоторые особенности их установки.

Холодильник

Место для установки холодильника, как самого крупногабаритного прибора, выбирается прежде других. Он должен быть удален от отопительных приборов, посудомоечной машины, нагревательных плит и духовок. Нежелательно и размещение его возле мойки, как вероятного источника влаги.

Периодически холодильник приходится размораживать и мыть. Для этого требуется отключить электропитание, не передвигая громоздкий предмет по кухне. Поэтому розетку для подключения лучше всего расположить сбоку от него, на высоте 20-40 см от пола, хотя при необходимости можно и выше. В этом случае вы всегда сможете его отключить, а пролившаяся на пол вода не попадет к месту подключения. Рассчитывайте на то, что длина шнура подключения очень редко превышает полтора метра. Обычно 1,2 м.

Посудомоечная машина

Этот агрегат при работе использует горячую и холодную воду. Существует вероятность выхода водяных паров или попадание жидкости на пол. Поэтому размещение розетки над машиной или под ней категорически запрещено. Только сбоку на высоте не менее 20 см. Лучшим решением будет установка точки подключения в соседнем шкафу. Вы всегда сможете отключить агрегат при необходимости и полностью исключите вероятность поступления влаги.

Микроволновая печь и не встроенная духовка

Особых требований к установке этих нагревательных приборов нет. Обычно их устанавливают так, чтобы была возможность заглянуть внутрь не наклоняясь и не задирая голову. Поэтому самый простой вариант предусмотреть наличие розетки для их подключения на кухонном фартуке.

Подключение стиральной машины

Требования к установке розетки для подключения стиралки аналогичны установке посудомоечной машины. Тут присутствует нагретая вода, но с меньшей вероятностью поступления горячих водяных паров. Эту точку также можно установить внутри шкафа или в стороне от места подключения к водопроводу и сливного шланга.

Кухонная вытяжка

Это устройство для удаления неприятных запахов и дыма при приготовлении пищи имеет сверху непроницаемый металлический или пластиковый зонт. Установите арматуру подключения прямо над ним, и безопасность будет обеспечена. Кроме того розетку не будет видно снизу. Способ монтажа выключателя зависит от конструкции вытяжки. В некоторых моделях он установлен на корпусе, и таких больше, а в других требует отдельного стационарного выноса.

Светильники

Самым правильным, но не всегда самым простым, будет решение подключения светильников через стационарные выключатели. Если этот вариант вызывает затруднения, то розетки для осветительных приборов лучше всего установить над навесными шкафами. Тем самым вы сократите количество видимых постоянно висящих проводов на фоне кухонного фартука.

Электроплита и встроенный духовой шкаф

Оба прибора отличаются высокой потребляемой мощностью и не должны подключаться к одному подводящему кабелю, тем более к одной совмещенной розетке. Тип розетки для подключения обязательно указывается в инструкции изготовителя техники. Высота установки каждой точки не ниже 20 см от пола

Провода и саму розетку располагают за установленной мебелью. Для доступа к месту подключения в задней стенке шкафчика необходимо сделать отверстие соответствующего размера. Поскольку провод подключения выходит в верхней части плиты и духовки, то монтажная высота находится на уровне 50-70 см от пола.

Учтите, что розетки не могут быть установлены на расстоянии меньше 500 мм от газовой плиты.

Типы розеток

Производители электрооборудования предлагают на рынке самые разнообразные модели бытовых розеток для кухонной техники и приборов. Они отличаются по дизайну, способу установки, количеству подключаемых фаз и даже по принципу действия. В числе распространенных вариантов можно назвать:

• встроенные;
• накладные;
• угловые;
• скрытые;
• выдвижные.

Каждый тип имеет свои преимущества и недостатки. Поэтому желательно ознакомится с принципами их конструкции.

Встроенные

Для их установки в стенном массиве фартука делаются круглые углубления, в которые и устанавливаются розетки. Производятся, как в одиночном варианте, так и блоками на 2-3 подключения. Могут совмещать розетку и выключатель.

Накладные

Самый простой вариант установки, невысокая стоимость, красивый дизайн. Могут предусматривать открытую проводку для подключения или скрытую. Производятся в блочном и одинарном исполнении. Главное достоинство в отсутствии специальных монтажных работ с обустройством установочных отверстий и проемов.

Угловые

Разновидность накладных розеток, предусматривающая установку в местах стыка мебели или столешницы со стеной. Экономят место и выглядят довольно стильно. Могут располагаться как вертикально, так и горизонтально.

Скрытые

Располагаются внутри шкафов под столешницей. В скрытом положении на поверхности виден только небольшой круглый диск. Но при нажатии на него розетка выдвигается вверх и можно подключаться. Очень удобны и оригинальны. Однако, выбирая такие устройства, помните, что они ограничивают длину выдвижных шкафов.

Выдвижные

Конструктивный принцип такой же, как и у скрытых розеток. Только в рабочем состоянии они расположены не вертикально, а горизонтально. Изготовлены в виде прямоугольных блоков и так же поднимаются при нажатии на поверхность.

Рейтинг:

4.9

(1882)

Использование напольных розеток для занятий спортом

Напольные розетки для спортзалов, также известные как напольные втулки, являются важным компонентом спортивных помещений в школах, комплексах отдыха и многих других спортивных сооружениях. Для установки оборудования для сетки и его стоек для занятий такими видами спорта, как волейбол, бадминтон и пиклбол, необходимо правильно установить напольные розетки, чтобы надежно удерживать стойки на месте. Поскольку на рынке представлен широкий ассортимент напольных розеток, полезно быть в курсе, чтобы вы могли выбрать подходящую для вашего объекта.

Плавающие муфты и фиксированные розетки

Плавающие муфты

Плавающие муфты используются для полов из твердой древесины. Большинство полов из твердой древесины не крепятся к бетонной плите и считаются «плавающими полами». Паркетные полы также по своей природе будут производить некоторое движение, сжимаясь или расширяясь в зависимости от изменений относительной влажности (RH) окружающей среды. Относительная влажность может исходить от бетонной плиты и/или окружающего воздуха. При увеличении относительной влажности твердая древесина расширяется, а при уменьшении относительной влажности твердая древесина сжимается. Вот почему плавающие розетки необходимы, поскольку они могут легко адаптироваться к этим обстоятельствам.

Плавающие втулки состоят из трех частей, обеспечивающих возможность перемещения: втулка для установки столба требуемого диаметра, фланца и крышки, закрывающейся заподлицо. Фланец — это кольцо, которое окружает гнездо и поддерживает крышку на месте. Он устанавливается фиксированным образом на деревянный пол, но не на фактическую розетку. Поскольку внутренний диаметр фланца больше, чем отверстие раструба, даже если паркет сжимается или расширяется, стойки все равно можно будет вставить в раструб.

Фиксированные насадки

Фиксированные насадки используются для синтетических напольных покрытий, таких как Omnisports, PolyTurf Plus и LinoSport. Системы синтетических спортивных покрытий не изменяются в зависимости от уровня относительной влажности и остаются стабильными. Фиксированные розетки состоят только из муфты (состоящей из трубной втулки и фланца) и крышки, закрывающейся заподлицо. Они являются идеальным выбором, поскольку они остаются стабильными и на месте.

Типы напольных розеток Материалы

Латунь

Этот металлический сплав изготовлен из меди и цинка. Благодаря уникальным свойствам латуни она является одним из наиболее широко используемых сплавов. Он известен своей долговечностью, эстетичностью и антибактериальными свойствами. Несмотря на то, что латунь легко тускнеет, это влияет только на ее блеск, а не на характеристики и долговечность. Его естественный цвет очень похож на цвет золота, поэтому его часто используют для аксессуаров и декоративных элементов в зданиях.

Нержавеющая сталь с Nyloil

®

Это раструб из комбинации материалов. Верхняя часть и крышка изготовлены из нержавеющей стали, а трубчатая часть раструба изготовлена ​​из Nyloil®.

Нержавеющая сталь обладает высокой ударопрочностью и коррозионной стойкостью, что обеспечивает долгосрочную ценность напольных розеток для спортзалов. Яркая и простая в уходе поверхность из нержавеющей стали придает современный и привлекательный внешний вид. Там, где чистота имеет первостепенное значение, простота ухода за нержавеющей сталью делает ее хорошим выбором для таких помещений, как школы и общественные центры.

Nyloil® — это литой нейлон с масляной смазкой, распределенной по всему материалу. Эта встроенная смазка снижает трение и истирание стоек и продлевает срок службы оборудования.

Сталь с цинковым покрытием

Сталь известна своей исключительной прочностью и долговечностью. Он обеспечивает структурную целостность, ударопрочность и долговременную прочность. Кроме того, сталь не подвергается коррозии или ржавчине, если она покрыта цинковым покрытием, даже если царапина или порез подвергают сталь воздействию воздуха или влаги.

Установка раструба

Когда дело доходит до установки раструба, если требуются новые раструбы, потребуются процедуры сверления. Выемка керна заключается в сверлении отверстий алмазным сверлильным станком в бетонной плите по размеру раструбов. Если розетки необходимо перенести в другое место, оставшиеся отверстия в полу следует заполнить предназначенной для этой цели высококачественной цементной безусадочной затиркой.

Чтобы обеспечить устойчивость ваших спортивных аксессуаров, важно установить соответствующие розетки заподлицо, оставив не менее одного дюйма бетона ниже нижней части розетки. Это, в свою очередь, защитит спортсменов от выхода из строя спортивного оборудования.

Планирование установки розеток

Когда дело доходит до планирования установки розеток, важно всегда запрашивать чертежи сантехники, электрики, проводки и т. д., которые могут быть найдены внутри плиты. Также важно знать, какие трубопроводы проходят под бетонной плитой. Если чертежи не могут быть предоставлены, необходимо отсканировать пол, чтобы выяснить это. В дополнение к угрозе личной безопасности, попадание в водопровод может привести к сильному затоплению, а попадание в электрический провод может привести к отключению электроэнергии в здании. Это очень дорогостоящие ошибки, которых владельцы и установщики хотят избежать.

Чертежи игровых линий

Утвержденные чертежи игровых линий также являются неотъемлемым компонентом установки напольных розеток. Эти чертежи помогают обеспечить поставку правильного количества и размера розеток. Это также помогает обеспечить точное позиционирование сокетов по отношению к игровым линиям.

Изменение расположения розеток

В ситуациях, когда расположение розеток в полу меняется по сравнению с существующими, очень важно убедиться, что любые новые размеры и расположение розеток будут работать с существующими диаметрами, высотой и длиной опор оборудования.

Бывают случаи, когда существующие розетки находятся в хорошем состоянии и не требуют переноса. Тем не менее, новый напольный материал может быть выше, чем исходный пол. Возможность дооснащения новым кольцом гнезда и колпачком для компенсации разницы в высоте является экономичной и эстетически привлекательной альтернативой.

Розетка напольная GES R2 | ОБО

Сочетание функциональности и дизайна в самом маленьком пространстве

Элегантный дизайн, высококачественный материал, исключительная грузоподъемность – это круглая напольная розетка GES R2. Он используется везде, где требуются только небольшие изолированные точки доставки в полу.

GES R2 идеально подходит для установки под полом везде, где важны изящный внешний вид и одновременно универсальная функциональность – будь то в частных домах, в общественных местах, таких как торговые центры и вестибюли, или в выставочных залах автосалонов. Кроме того, это повышает ценность высококачественных площадей и обеспечивает бесперебойную подачу данных и энергии именно туда, где они необходимы.

• Экономия места : GES R2 диаметром всего 140 мм представляет собой маленькое космическое чудо.
• Нагружаемый : Круглая напольная розетка выдерживает самые высокие нагрузки до 2 тонн. Благодаря устойчивой к царапинам и истиранию поверхности он надежен и универсален.
• Многовариантный номер : Благодаря различным вариантам пластиковых и металлических крышек GES R2 легко интегрируется в самые разные покрытия. Металлические варианты со степенью защиты IP66 также подходят для влажных полов внутри помещений.
• Адаптируемый : Различные варианты открывания крышки позволяют адаптироваться к требованиям использования и очистки пола. Крышки доступны в виде откидных крышек со стопорным ползунком, в варианте трубчатого корпуса с ручкой-зажимом и в виде заглушек с внутренним шестигранником.

Модульная структура: простая конфигурация в зависимости от области применения

GES R2 имеет модульную конструкцию и состоит из сервисного выхода, монтажной розетки и регулируемой по уровню розетки для стяжки.

Его модульная структура обеспечивает простую конфигурацию в соответствии с областью применения.

Таким образом, проектировщики и монтажники получают решающее преимущество: GES R2 может быть легко установлен в соответствии с индивидуальными идеями заказчика и требованиями строительного проекта.

Установочная розетка для гибких вариантов установки

Установочная розетка доступна пустой или предварительно оборудованной. Предварительно оборудованный вариант содержит либо двойную розетку, либо свободно выбираемую комбинацию из двух одиночных модулей Modul 45. Установочная розетка, предварительно оснащенная двойной розеткой, особенно подходит для стандартных применений. Вариант для двух отдельных блоков Modul 45 обеспечивает еще большую гибкость установки: в этом варианте пространство для установки разделено, что позволяет одновременно установить две розетки и два мультимедийных соединения, таких как HDMI, VGA или технология передачи данных.

Правильный выбор для любого пола: варианты покрытия GES R2

Обращение с GES R2 простое: соединительные линии вставляются в компактное монтажное пространство, а затем это пространство закрывается крышкой.

Чтобы оправдать разнообразие применений напольных розеток, крышки GES R2 доступны в различных цветах, материалах и с различными вариантами открывания. Таким образом, в зависимости от варианта покрытия, круглую напольную розетку можно использовать как для сухих, так и для влажных полов.

Варианты GES R2 с первого взгляда

вариант из цинкового литья под давлением с трубчатым корпусом для влажных полов

Вариант из цинкового литья под давлением с трубчатым корпусом доступен с поверхностной обработкой в ​​оттенках старой меди, старой латуни, хрома и никеля, а также с оксидированием никеля и угольно-черным.

Корпус трубы герметизирует замкнутое пространство установки от проникновения воды, которое происходит при мытье пола. Даже тогда, когда крышка открыта для проводки, уплотнение в нижнем кольце установочной розетки обеспечивает защиту от попадания воды. Таким образом, напольная розетка GES R2 в исполнении из цинкового литья под давлением с трубчатым корпусом соответствует требованиям для сервисных отверстий в полах с влажным уходом в соответствии с EN 50085-2-2 и имеет сертификат IP66 в неиспользованном состоянии.

Пустая версия с металлической крышкой

В этом варианте GES R2 закрывается заглушкой, которую можно очень легко открыть с помощью шестигранного ключа.

Таким образом, он особенно подходит для общественных мест и снабжения временных установок.

Вариант из цинкового литья под давлением с откидной крышкой для влажных полов

Модель GES R2 из цинкового литья под давлением с откидной крышкой отличается изысканным дизайном и в этой версии является идеальным решением для высококачественных напольных покрытий, требующих как сухого, так и влажного ухода.

Функция блокировки откидной крышки обеспечивает безопасный выход для прокладки кабеля. В закрытом состоянии напольная розетка пригодна даже для влажной уборки. Эта версия GES R2 с откидной крышкой доступна в следующих цветах: старая латунь, старая медь, хром, никель, окисленный никель и угольно-черный.

Пластиковый вариант GES R2 для сухих полов.

В пластиковом варианте GES R2 подходит для сухих полов, таких как ковровое покрытие, и часто используется в офисных и административных зданиях.
