Стропильная система односкатной крыши: устройство, схема, инструкции

Односкатную крышу вполне обоснованно относят к разряду наиболее простых и экономных конструкций. Привлекает она минимальным расходом материала и несложным процессом строительства. Возведение именно односкатного варианта может стать первым уверенным шагом на пути самостоятельного кровельщика.

Однако без соблюдения технологических предписаний положительного итога не будет даже в элементарном деле. Чтобы результат радовал надежностью, нужно знать, что представляет собой стропильная система односкатной крыши и какие требования необходимо учитывать при ее сооружении.

Односкатные крыши – верный спутник бытовых сооружений, террас, гаражей, пристроенных и отдельно стоящих веранд. Над жилыми домами на просторах отечества возводят их пока крайне редко, хотя численность приверженцев стилей модерн и хай-тек умиляет тенденцией к росту.

Несмотря на принадлежность к скатной категории, односкатные крыши все же нельзя безоговорочно назвать чердачным: слишком невелико пространство под кровлей для организации помещения.

А раз использовать чердак не имеет смысла, то и отделять его перекрытием от постройки не всегда целесообразно. Потому на практике строители односкатных крыш вместо перекрытия нередко устанавливают распорки и подстропильные ноги.

Упрощенно стропильный каркас односкатной крыши можно назвать уложенным под углом перекрытием или половиной наслонной системы, что значительно ближе к конструктивной сути. Сооружают его исключительно из наслонных стропильных ног, т.е. из стропилин, имеющих надежные опоры для верхних и нижних пяток.

В числе вариантов опирания стропильных ног односкатных крыш значатся:

Две несущие кирпичные, бетонные, деревянные стены разной высоты. В этом случае стропилины односкатной крыши опираются на стены через мауэрлат, уложенный двумя несвязанными между собой полосами. Опирание может производиться через бетонный армированный пояс, заранее спроектированный и устроенный в период возведения стен, а также через верхние ряды брусовых или бревенчатых коробок.
Одна несущая стена из бетона, древесины, кирпича и расположенные напротив опоры. Понятно, что таким способом сооружают пристройки и навесы. Верхние края стропилин в таких случаях опираются на стальные кронштейны, прикрученные к несущей стене или на выбранные в ней же гнезда. Нижние пятки опираются на обвязку, соединяющую опорные столбы.
Два ряда бетонных, кирпичных, деревянных опор. Обе пятки стропилин опираются на обвязку. Причем опоры могут одновременно служить элементами для крепления обшивки и формирования каркасных стенок.

В частном строительстве односкатные конструкции чаще всего используются, если перекрываемый ими пролет не превышает 4,5м. Перекрытие более серьезного пролета вполне реально: для его осуществления нужно будет просто усилить систему прогонами, опорами, подкосами.

Однако среди частников немного любителей настолько масштабных односкатных крыш, потому рассматривать мы будем простейших представителей и принципы их сооружения. Разобравшись с их конструкцией, можно будет создать собственный проект путем модернизации и внесения дополнений.

Грамотно разработанный проект учитывает необходимость располагать одинокий скат с наветренной стороны, чтобы крышу не сорвал и не унес порывистый ветер.

Среднестатистические размеры составляющих

Для изготовления наслонных стропилин используют лес и пиломатериал 2-го сорта. Подойдут ошкуренные бревна, пластины – те же бревна, но отесанные с двух сторон. Используется брус и попарно сшитые доски.

Сечение стропильных ног для возведения односкатных крыш над постройками необходимо рассчитывать с учетом веса кровли, снеговой и ветровой нагрузки. Перечисленные значения в среде народных мастеров попросту складываются и вводятся в одну из многочисленных расчетных программ, коих в интернете чуть меньше, чем легион. Для того чтобы не маяться с вычислениями, мы приведем среднестатистические сечения стропильных ног и сопутствующих элементов, употребляемые для строительства односкатных крыш в средней полосе, это:

Бревна и вытесанные из них пластины Ø 180-200мм, брус 100×150мм (150×150мм) применяются для сооружения стропильного каркаса, перекрывающего пролет 4,5м и более.
Бревна и пластины Ø 120-180мм, брус 100×100мм используются, если перекрыть необходимо пролет до 4,5м.

Брус в обоих случаях допустимо заменять попарно сшитой доской, размеры которых в итоге позволят получить балку требующегося сечения.

Следует помнить, что бревно Ø меньше 120мм, пластины толщиной меньше 70мм и доски сечением менене 40×150мм в сооружении стропильных конструкций не используется. Даже для малоответственных навесов, устраиваемых на площадках в средней полосе, указанные размеры – минимум.

Мауэрлат в средней полосе рекомендовано устраивать из бруса со стороной 180-200мм. подкосы большепролетных крыш следует делать из бруска 80×80мм, бревна Ø 100мм, из сшитых досок 25×150мм.

Если схема стропильной системы односкатной крыши предопределяет устройство прогона, его устанавливают параллельно скатам. Нужен он для повышения жесткости конструкции в качестве дополнительной опорной системы. Для фиксации прогона монтируют опоры и лежень точно так же, как диктует технология сооружения двухскатных крыш. Только цель заключается не в формировании конькового перелома, а в поддержании плоскости крупного ската. Прогоны большепролетных конструкций делают из бруса 180×180мм или из бревна Ø 200-260мм. Для изготовления стоек под прогоны берут брус со стороной 120мм или бревно 130-200мм в диаметре.

Шаг односкатной стропильной системы

Шаг установки стропильных ног определяется в соответствии с геометрическими данными обустраиваемой коробки. Скаты, на которые предстоит опереть стропилины, делят на равные участки, чтобы расстояние между стропилами было одинаковым. Разбивку скатов под их монтаж выполняют, учитывая размеры и тип применяемых материалов:

Для стропильных ног, изготовленных из бруса, бревна пластин, шаг установки от 1,5м до 2м.
Если стропила изготовлены из спаренной доски, шаг установки от 1м до 1,75м.
Для стропилин из одинарной доски шаг установки от 0,6м до 1,2м.

На выбор шага установки стропильных ног утепленной кровельной конструкции оказывает влияние размер утеплителя. Очень удобно, если плиты теплоизоляции устанавливаются между стропилами жестко, с легким сдавливанием. Это весьма экономное решение, потому что в два слоя их укладывать не нужно, и теплопотери исключены, благодаря исключению причин образования мостиков холода.

Не забывайте, что при увеличении рекомендованного расстояния между стропилинами, придется сокращать шаг установки обрешетки или вообще делать ее сплошной. Подобный выбор не всегда целесообразен с точки зрения и затрат труда, и строительных расходов. Лучше придерживаться технологических рекомендаций и заранее просчитать, что выгоднее: установить на одну-две стропилины меньше или усиливать обшивку скатов.

Как принято в сооружении скатных крыш, стропилины крепятся к вбитым в деревянную стену костылям или заложенным в кирпичную кладку пробкам с анкерами. Фиксация производится через одну стропильную ногу скрутками из отожженной проволоки. Точки крепления стропильных ног к стенам располагают ниже мауэрлата на 20-30см. Проволочные скрутки можно закладывать во время кладки кирпича.

К стенам из бруса или бревна допускается крепить скобами.

Чтобы информация лучше усваивалась, разберем несколько распространенных примеров устройства стропильных систем для односкатных крыш. Рассмотрим простые объекты строительства, с сооружением которых сможет справиться мастеровитый хозяин.

Конструкция #1 — односкатный стропильный каркас гаража

Разберем устройство стропильного каркаса односкатной крыши над гаражом, стены которого сложены из пенобетонных блоков. Рекомендуемый нормативами армированный пояс залит не был, из-за чего предстоит процедура укладки мауэрлата. В односкатных кровельных конструкциях он сооружается в виде двух уложенных на разновысотных стенах брусьев.

Процесс сооружения стропильной системы поэтапно:

Заподлицо с внутренними плоскостями высокой и низкой стены укладываем брус 100×150мм. Это мауэрлат односкатной крыши. Т.к. брусу предстоит контактировать с пенобетоном, укладывается он на рубероидную или аналогичную гидроизоляционную прокладку. Крепим брус примерно через 80см кровельными уголками 90×90, усиленными литой перемычкой. Привинчиваем уголки дюбелями Ø 14мм.
Из доски сечением 50×200мм сделаем шаблон стропила. Установим ее на мауэрлат так, чтобы с обеих сторон был запас около 55-60см. Запас должен быть несколько больше, чем запланированная ширина карнизных свесов. Обычно она равна 40-50см. Излишки после монтажа всех стропилин обрежем.
Отмечаем на установленной заготовке точки будущих запилов, не забывая, что глубина врубки должна быть не более 1/3 ширины доски.
Проводим разметку стен так, чтобы крайние стропила с обеих сторон не касались бетонной стены. Желательно, чтобы между древесиной и бетоном было расстояние в 4-5см.
По шаблону изготавливаем стропильные ноги, устанавливаем их и крепим к мауэрлату скобами либо уголками.

Из обрезка доски делаем шаблон кобылок с учетом ширины свеса. По шаблону изготавливаем все карнизные элементы. Затем монтируем, не забывая о гидроизоляционных прокладках между деревянными деталями и бетонной стеной.
Спиливаем излишки стропилин и прибиваем по периметру ветровую доску сечением 25×100мм.

Элементарная стропильная конструкция для гаража готова. Осталось по установленным стропилам набить обрешетку под покрытие односкатной крыши. Она может быть сплошной или разреженной. Шаг установки разреженных решетин зависит от типа кровельного материала.

Карнизные свесы в первом примере мы формировали путем монтажа кобылок. Есть несколько иной способ, согласно которому балки мауэрлата устанавливаются с выносом за периметр коробки. Вынос равен ширине карнизного свеса. Стропила располагают так, чтобы крайние элементы были как раз над краями мауэрлата. В пространство между крайней и соседней стропилиной монтируют короткие выноса. Далее все по стандартному плану.

Конструкция #2 — односкатная крыша над пристройкой

Не менее часто, чем предыдущий пример, возникает задача сооружения пристройки к существующему зданию. По вполне объяснимым причинам крыша будет односкатной. Она отлично впишется в любые архитектурные и ландшафтные условия, к тому же не будет создавать угрозы скапливания осадков.

Сооружается стропильная система под углом 20º, т.к. поверх нее будет произведен монтаж металлочерепицы. Опираться стропила будут на капитальную и расположенную напротив кирпичную стену пристройки. В предложенном нами примере односкатной конструкции надлежит перекрыть пролет 4,75м, это более 3,5м. Значит, для обеспечения жесткости потребуется установка подкосов. Проектирование и монтаж подкосов производятся с условием, что углу их наклона не желательно превышать 45º.

Сечение доски для изготовления стропильных ног 50×200мм. Установлены они будут через 70см. Подкосы сделаем из доски 50×150мм, а для сооружения обрешетки запасемся доской 25×100мм.

Алгоритм сооружения односкатного стропильного каркаса:

Устанавливаем брус 100×150мм заподлицо с внутренней плоскостью стены пристройки, не забывая предварительно постелить гидроизоляцию. Фиксируем брус болтами через 80-100мм.
В капитальной стене на запланированной высоте выдалбливаем пазы под установку верхних пяток стропилин. Глубина пазов 12см, ширина слегка больше толщины доски, шаг 70см. Вместо выдолбленных пазов можно использовать металлические кронштейны, которые просто прикручиваются к стене. По форме они напоминают перевернутую литеру «П», в которой располагают верхний край стропилины.
Сделаем шаблон стропильных ног. Приставляем доску 50×200мм к предназначенному ей месту и отмечаем запилы с обоих краев. Глубина верхнего запила, необходимого для установки стропилины в паз, 10см. Глубже делать не нужно, иначе стропилина упрется в стену, а это нежелательно. Размеры верхнего запила переносим на низ. Заодно отмечаем вертикальную линию спила по ширине карниза.
Пользуясь шаблоном, изготавливаем все стропильные ноги и устанавливаем на положенные места. Для крепления вверху применяем металлические уголки, одна сторона которых прикручивается к стенке, вторая к стропилине. Внизу фиксируем уголками или скобами.
Примеряем обрезок доски к капитальной стене и одной из стропильных ног для определения точки вырубки паза под подкос. Не забываем, что угол между стенкой и подкосом не должен превышать 45º, а нижняя пятка подкоса должна упереться в стену на 20-30см ниже противоположной стены.
Отступив от воображаемой вертикали, проведенной через верхний паз, на 5-6см в любую сторону, долбим нижний ряд пазов. Располагаем их через каждые 70см.
Спиливаем с заготовки подкоса нижний угол так, чтобы линия спила составила 10см.
Примеряем заготовку, установив край с запилом в нижний паз. По линии пересечения стропильной ноги и заготовки отчерчиваем верхний запил.
Согласно выверенной схеме делаем и устанавливаем все подкосы. Крепим их к стропилинам металлическими зубчатыми пластинами.
Формируем карнизы посредством установки кобылок на наклонные стенки пристройки. Не забываем про обязательную гидроизоляцию между кирпичной или бетонной стеной и выполненными из древесины элементами крыши.
Обшиваем периметр ветровой доской и монтируем обрешетку.

Приведенная в пример технология действительна не только для устройства односкатных крыш над капитальными пристройками. Подобным образом обустраивают крытые веранды с террасами, хозяйственные блоки.

Гораздо веселей продвигается работа, если стены основного здания сложены брусом, бревном или выполнены по канадской каркасной методе. Под верхние пятки стропилин банально устанавливают кронштейны: мороки меньше и процесс продвигается существенно быстрее.

Конструкция #3 — односкатная конструкция для сарая

Односкатная крыша – превосходный вариант для обустройства хозяйственных построек, времянок, летних кухонь. В фундаментальности подобных сооружений нуждаются редкие единицы. Активней востребованы простейшие варианты, с возведением которых запросто справится владелец загородного участка.

Рассмотрим устройство односкатной крыши над небольшим сараем для хранения дачного инвентаря. Стены его построены по каркасно-тепличному принципу путем установки вертикальных стоек, соединенных внизу по периметру обвязкой. Передняя и задняя стенки сарая различаются по высоте, поэтому соединяются не единой обвязкой, а отдельными поперечными планками.

Поперечина высокой стенки укладывается под углом, что позволяет не делать врубки для опирания верхних пяток стропилин. Чтобы сформировался угол, стойки высокой стенки запиливаются сверху под запроектированным углом.

Алгоритм устройства стропильной системы типичен. Сначала отрезок доски прикладывают к торцу постройки и очерчивают линии запилов. Потом по шаблону запиливается необходимое количество стропильных ног. Устанавливаются они традиционным способом согласно заранее выполненной на стенках разметке. Для крепления элементов стропильной системы над легкими бытовыми постройками достаточно гвоздей или саморезов. Завинчивают или забивают метизные изделия под углом, стараясь, чтобы не было зазоров между соединяемыми деталями.

Крепление ветровой доски выполняется по периметру после монтажа обшивки стенок. У приведенного в пример сарая нет карнизных свесов. Однако при желании можно их сделать, установив стропилины длиной, учитывающей формирование свесов. Запланирована укладка мягкой кровли, под которую устраивают сплошную обрешетку. Размеры обрешетки из фанеры, ГВЛВ, доски или ОСП-3 определяет внешняя плоскость ветровой доски.

Угол наклона невелик, поэтому применение гидроизоляции крайне желательно даже в случае, если намокание хранящихся в сарае предметов не слишком беспокоит. Гидроизоляция защитит деревянные детали постройки от гниения и последующего неизбежного выхода из строя.

Наглядно с процессом строительства стропильной системы для односкатной крыши познакомит видео:

Мы рассмотрели наиболее характерные примеры, актуальные и доступные для собственноручного исполнения. Подробно описали технологические нюансы типичных ситуаций. Это базовые варианты, которые вполне смогут стать основой для собственных разработок. Меняются размеры в связи с индивидуальными потребностями, но принципы сооружения стропильных каркасов для односкатных крыш стабильны. Знать их полезно и самостоятельным мастерам, и хозяевам, желающим грамотно проконтролировать работу строителей.

Будьте в курсе!

Подпишитесь на новостную рассылку

Монтаж стропильной системы односкатной крыши своими руками

Для строительства потребуется минимальное количество материалов, а процесс возведения не обязательно требует руки профессионала. Достаточно соблюдать технологические правила и порядок строительства, чтобы конструкция прослужила как можно дольше.

Подготовительные работы перед монтажом стропильного каркаса односкатной крыши

Первый этап – это замеры обвязки. Учитывая специфику строительного объекта, рассчитать угла наклона ската. Наилучшее расстояние между стропилами составляет 1-1,5м. Учитывая особенности объекта, создается чертеж будущей крыши. На основании полученных данных, происходит закупка будущих материалов, подготавливается инструментарий. Рекомендуется закупать материалы, прибавляя 10-15%.

Перед тем, как приступить к работе, важно подготовить следующий набор инструментов:

чтобы оперативно соединить элементы, потребуется шуруповерт;
для разметки маркер или карандаш;
чтобы корректировать положение элементов будущей кровли – строительный уровень;
для прикрепления гидроизоляции – степлер;
молоток;
для распила стропил и обрешетки потребуется пила;
рулетка;
для контроля вертикального положения – отвес.

Подробнее стоит остановиться на расчете будущей конструкции кровли.

Определение параметров будущей односкатной кровли

Чтобы иметь четкое представление, как будет выглядеть будущая односкатная крыша, важно выделить и рассчитать следующие параметры:

общая ширина конструкции и какая ширина будет между несущими стенами;
какой должен быть угол ската, длина будущей конструкции;
выбор материала для строительства;
ширина и высота несущих стен.

Важно! Если строительство односкатной крыши планируется для сарая, дачи или гаража, достаточно сделать так, чтобы передняя стенка оказалась выше задней.

От того, насколько будет поднята стенка, зависит угол ската. Второй вариант – это создание подпорок, на которые укладывается прогон. Является более экономичным решением.

Также в устройстве односкатной крыши рекомендуется обратить внимание на следующие моменты:

Укладка стропильных ног осуществляется поперек объекта. Монтажный шаг составляет 500-750 мм. В случае широкой конструкции, нужно заготовить стропила большей ширины и длины. Минимальный параметр сечения 80*150 мм.
Для стропил нужно выбирать только качественные и хорошо просушенные пиломатериалы, в которых отсутствуют сучки, дефекты или трещины.
Если длина пролета составляет 12 метров, в середине осуществляется монтажная стойка, которая будет служить дополнительной опорой.
Если длина пролета 15 метров и больше, для дополнительного монтажа потребуется 2 стойки.
Не зависимо от того, какой угол наклона будет выбран в конечном итоге, в обязательном порядке устанавливается мауэрлат.

На чертеже должны быть отображены все элементы конструкции, что позволит избежать ошибок и дополнительных материальных затрат.

Внимание! Уровень сложности стропильной системы односкатной крыши напрямую зависит от того, какое расстояние между несущими стенами (длины стропил).

Выбор угла для односкатной крыши

Выбирается угол с учетом того, чтобы конструкция имела форму треугольника, где один угол обязательно окажется прямым. В качестве катетов выступают опорные балки перекрытий и фронтонная часть построек, гипотенуза – стропила.

Используются следующие буквенные обозначения:

Lс – длина стропила;
Lbс – катет, показывающий высоту фронтона от балки перекрытия к плоскости кровли;
Lсд – ширина строительного объекта;
А – выбранный или изначальный угол односкатной кровли.

При наличии базовых величин, можно самостоятельно рассчитан все параметры посредством специальной формулы:

TgA=Lbc/Lcд

Угол наклона выбирается на основании множества характеристик. В первую очередь важно учитывать используемый материал. Рекомендуется учитывать следующие критерии:

Если планируется использовать профнастил, минимальный угол составляет 8 градусов.
Крыша из металлочерепицы требует угла от 20 градусов.
Шифер требует 20-30 градусов.
При использовании рулонных материалов (рубероида, мягкой кровли или битумной черепицы), минимальный угол варьируется 5-7 градусов.

Внимание! Если планируется делать односкатную крышу в климатических условиях, где зимой выпадает много снега, рекомендуется выбирать угол наклона минимум в 40 градусов вне зависимости от кровельного материала. В результате осадки будут быстрее сходить с конструкции.

Пошаговая инструкция возведения односкатной стропильной крыши

Если следовать простой и поэтапной инструкции, монтаж односкатной стропильной крыши реально выполнить самостоятельно.

Как установить стропильную систему

Чтобы правильно сделать установку стропильной системы, не обязательно иметь профессиональный опыт в сфере строительства. Но для реализации поставленной задачи важно соблюдать определенный порядок действий.
Согласно разработанному чертежу, необходимо распилить балки 150*150 мм согласно нужным размерам. Далее нужно сделать обработку антисептиком и нанести защитный слой. В противном случае со временем могут завестись насекомые.

С противоположной стороны угла наклона, осуществляется установка стойки для опоры (фронтонная). Здесь же делают установку дополнительных опор, если они требуются согласно разработанному чертежу. Для установки черепицы рекомендуемый интервал составляет 3м, а для профнастила от 6 м.

Выставление по уровню

Предварительно подготовленные балки или мауэрлат устанавливаются на стальные штыри. Для этого необходимо сделать надпилы в мауэрлате и стропилах в касательных точках. Для этого потребуется уровень и маркер, чтобы отметить касательную точку, затем отпилить уголок глубиной до 30% от общей высоты. При необходимости дополнительно можно использовать металлические скобы, чтобы увеличить прочность конструкции.

Определение интервала между стропилами определяется видом материала, рекомендуется обратить внимание на следующие значения:

наилучшее расстояние 1,5-3м подойдет для рулонных материалов и мягкой кровли;
для черепицы и листовых материалов минимальный интервал 0,7-1 м.

Совет! Рекомендуется делать укладку стропил в одной плоскости и исключить возможные перекосы для обеспечения оптимального контакта.

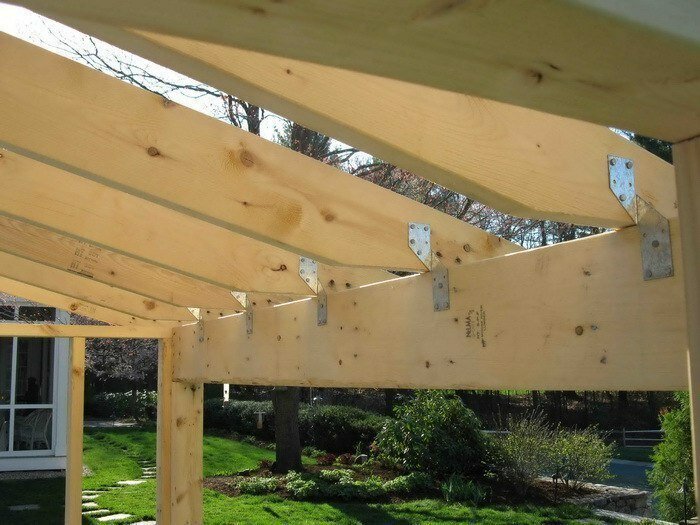

Крепление к мауэрлату

Среди всех элементов односкатной крыши, наибольшую нагрузку берет на себя мауэрлат. Чтобы конструкция не провалилась, крайне важно подготовить толстый и прочный брус. Основная задача элемента – это равномерное распределение массы всей конструкции.

Всего существует 2 основных способа крепления:

1. Закрытый. В уголке сделана специальная проушина, с одной стороны, а другой поверхность прикрепляют мауэрлат. В проушине осуществляется крепление металлической петли с отверстиями, посредством чего происходит присоединение к стропилу. Благодаря незакрепленной стороне, при необходимости стропила легко смещается.

2. Открытый. Принцип схож с закрытым типом крепления. Единственное отличие, что в проушину не вставляется металлическая петля. После завершения монтажа часть угла полки загибают вниз, чтобы зафиксировать соединение.

Как правило, вид крепления выбирается в зависимости от используемого материала.

Обрешетка и кровельный материал

Выполняя пошаговый монтаж, при использовании рулонного материала рекомендуется использовать сплошной слой обрешетки. В других случаях установку целесообразно проводить с интервалом 50-80 см. Доски должны быть толщиной 20 мм и шириной не менее 10 см. Для крепления к стропильной системе используют саморезы или гвозди.
Далее осуществляется установка ветровых досок, служащих ориентиром в процессе укладки кровельного материала. Но крайне важно в процессе использовать строительный уровень. Чтобы сделать процесс максимально комфортным, рекомендуется с обеих сторон набить пару брусков на расстоянии полуметра и натянуть нитку. Она будет служить нулевым уровнем.
Укладывается кровельный материал, ориентируясь на следующую технологию: начинать монтаж нужно с угла ската и рядами настилать кровлю. Метод крепления зависит от того, какой выбран материал.

Совет! Если используется жесткий листовой материал, крепежные элементы рекомендуется располагать на расстоянии 10-15 см от угла, чтобы избежать возможных деформаций.

В качестве завершающего этапа торцевые части обшиваются в местах наклона скатов.

Заключение

Перед тем, как приступить к возведению односкатной стропильной крыши, в первую очередь нужно продумать и сделать чертеж, который поможет должным образом просчитать материальные расходы и количество требуемых материалов. Четкое следование ранее разработанному плану поможет избежать грубых ошибок и как следствие исправлений.

Как построить фермы для односкатной крыши

2060shares

Share
Штифт

Прошлой зимой было плохо из-за снега и льда, и у моего соседа по улице очень большая недостроенная крыша сарая провалилась. осень, и мой сосед спускается вниз, чтобы поболтать о том, как построить фермы односкатной крыши. Он решил купить готовые фермы в нашем местном магазине Reno, чтобы сэкономить время, хотя я убедил его, что он может сделать это самостоятельно.

В этой статье мы рассмотрим, как просто построить сплошную односкатную крышу без каких-либо причудливых инструментов или сложной математики. Мы будем использовать два разных типа материала, несколько крепежных деталей и пару электропил, чтобы выполнить работу.

Существует миллион различных способов постройки ферм, но я считаю этот один из самых простых. Это также сводит на нет использование дорогостоящего оборудования и обширных вычислений. Посмотрите ниже для более подробного описания того, как сделать фермы для сарая.

Примечание: прежде чем возводить стены сарая, сконструируйте фермы крыши!

Быстрая навигация

Что такое ферма?
Общие типы ферм, используемых в навесах
- King Post
- Queen Post
- FINK
- HOWE
- Двойной вентилятор
- GAMBREL
Как построить простую ферму для крыши для сарай
- 1. Определите шарику на крыше
- 2. Выберите правую транс.
- Создание подробного проекта фермы односкатной крыши 4. Определение расстояния между фермами крыши
- 5. Подготовка необходимых инструментов и материалов
- 6. Обрезка верхних поясов фермы
- 7. Создание нижнего пояса
- 8. Измерьте и отрежьте центральную стойку
- 9. Отрежьте фанерные косынки
- 10. Соберите фермы навеса
- Опция: используйте стальные косынки для сборки ферм
Заключение

Что такое ферма?

Ферма — это деревянная конструкция, поддерживающая крышу. Они также служат для удержания стен вашего сарая вместе, поэтому они очень важны.

В наши дни люди используют термины «ферма» и «стропила» взаимозаменяемо, что неверно. Представьте свой чердак. Если у вас есть пиломатериалы большой ширины, поддерживающие вашу крышу, и относительно открытый чердак, то у вас, вероятно, есть стропила. В фермах используются пиломатериалы меньшей ширины, такие как 2×4, чтобы создать паутину треугольников, поддерживающих крышу. Столь же эффективен, но занимает меньше места на чердаке.

Если они занимают больше места, то зачем использовать ферму? Во-первых, они значительно дешевле стропил. Стропильные фермы 2×4, тогда как для стропил могут использоваться доски 2×8, 2×10 или даже 2×12. 16-футовый 2×12 стоит дорого, и если вы построили всю конструкцию крыши из них, вы получите очень большой счет за пиломатериалы. Но если вы используете все 2×4, то ваши затраты снижаются в геометрической прогрессии.

Во-вторых, фермы несложны в изготовлении и просты в установке. Они легче и могут быть сборными. Так что, если вы строите сарай, вам просто нужна еще пара рук и большая часть дня, чтобы установить их. Установка стропил обременительна и требует гораздо больше времени для установки.

Общие типы ферм, используемых в навесах

Существует множество различных конструкций ферм, и многие из них используются в зависимости от пролета конструкции, которую они покрывают. Как правило, чем сложнее выглядит ферма, тем длиннее пролет, который она перекрывает.

Для нашего сарая мы будем устанавливать ферменную конструкцию с центральной стойкой, которая является практически самой простой конструкцией фермы для сарая, которую вы можете построить. Давайте посмотрим на другие типы ферм для сарая, которые вы можете использовать ниже.

Королевская стойка

Как я только что сказал, мы рассмотрим, как установить решетчатую систему центральной стойки в вашем сарае. В ферме шкворня используются два верхних пояса, нижний пояс и деталь, соединяющая нижний и верхний поясы по вертикали, называемая шкворнем.

Простые в изготовлении и требующие небольшого количества пиломатериалов фермы шкворня идеально подходят для небольших сооружений. Они хороши только до 16 футов, так как более крупные конструкции требуют большего распределения веса.

Королевский пост

Этот тип фермы, также известный как веерная ферма, похож на шкворня, за исключением того, что он имеет две диагональные распорки или направляющие паутины, идущие от нижней части шкворня к верхним поясам с обеих сторон. Они делают конструкцию веерной, отсюда и название «веерная ферма».

Эти фермы способны работать с пролетами длиной до 22 футов. Распорки придают этим фермам дополнительную прочность, но также требуют больше пиломатериалов, косынок и времени. Если вы строите сарай в районе, где выпадает много снега, рассмотрите этот тип фермы вместо шкворня.

Fink

Этот тип ферм, также известный как W-образная ферма, часто встречается в продаже в местном магазине Reno. Эти типы ферм, способные выдерживать пролеты до 33 футов, используются во многих новых домах.

Ферма Fink не использует центральную стойку, а вместо этого опирается на четыре направляющих полотна в форме буквы «w». Хотя они эффективны, они требуют нескольких угловых разрезов и дополнительных пиломатериалов. Это было бы излишеством для большинства сараев, сделанных своими руками.

Хоу

Ферма Howe также известна как «K-ферма». Он обрабатывает пролеты до 36 футов в длину. Одно из отличий между Howe и Fink — использование королевского столба. Это делает Howe еще более сложным в изготовлении, чем Fink, потому что вы разрезаете 3 различных длины раскосов, помимо верхнего и нижнего пояса.

Как и в случае с Fink, ферма Howe, скорее всего, не нужна для вашего сарая. Если вы строите большой гараж, мастерскую или даже крошечный дом, подумайте о покупке сборной версии этих ферм. Вы сэкономите время и, вероятно, не потратите намного больше, чем если бы делали это самостоятельно.

Двойной вентилятор

Ферма с двойным вентилятором сочетает в себе элементы фермы Fink и фермы с одним вентилятором. Это ферма Финка, но с раскосом между каждым вентилятором.

Также эта ферма может иметь пролет до 36 футов, и для этой фермы потребуется 3 различных разреза, чтобы приспособить поперечные связи разной длины. Это еще один тип фермы, которую лучше всего приобрести в готовом виде.

Вальмовая крыша

Вальмовая крыша — это четырехскатная крыша, которую люди обычно ассоциируют с крышей в стиле амбара или чем-то подобным. Традиционная двускатная крыша имеет четыре стороны, образующие полукруг или верхнюю половину восьмиугольника. Если вы строите сарай с двускатной крышей, то, скорее всего, вы будете использовать его в сочетании с нижним поясом.

Тем не менее, крыша с вальмовой фермой использует конструкцию фермы Howe под верхними поясами вальма для усиления конструкции крыши и увеличения пролета.

Как построить простую ферму крыши для сарая

Теперь давайте посмотрим, как построить простую ферму крыши для сарая. Помните, как указано выше, этот процесс намного проще, если у вас уже есть пол сарая, но не стены. Причина в том, что вы можете использовать недостроенный пол сарая в качестве шаблона для своих ферм.

Опять же, для простоты будем строить ферму для двускатной крыши. Двускатная крыша — это типичная двускатная крыша, которая встречается в точке посередине. Даже если вы не знаете, как построить ферму, любой мастер с уверенностью может построить простую ферму крыши для сарая.

1. Определите уклон односкатной крыши

Уклон определяет, насколько крутым будет ваша крыша. Вы увидите крышу, обозначенную как 3:12 или 6:12, что означает, что на каждые двенадцать дюймов горизонтального пробега крыша поднимается на 3 или 6 дюймов соответственно.

Пробег 12:12 — это угол 45 градусов. Крыша 4:12 составляет около 19 градусов. Мы рассмотрим, как сделать шкворневую ферму на навесе с крышей 4:12, но это можно сделать на любом поле. Многие строительные нормы и правила не допускают, чтобы крыша навеса была меньше 3:12, поскольку более плоские крыши более подвержены протечкам и повреждениям снегом.

2. Выберите правильный тип фермы

Посмотрите выше, чтобы решить, какой тип фермы подходит для вашего сарая. Не переусердствуйте с этой частью — для небольшого сарая нужна только ферма с королевской стойкой. Если у вас есть большой сарай или мастерская, то вам нужна веерная ферма.

Теперь, если у вас есть большой гараж или крошечный дом, я рекомендую сборную ферму Howe. Да, вы можете сделать это сами, но вы сэкономите время, купив их уже готовыми. Кроме того, вы не хотите ставить под угрозу безопасность только для того, чтобы сэкономить пару долларов на строительстве ферм для односкатной крыши.

3. Создание подробного проекта фермы односкатной крыши

Прежде чем вы начнете рубить дрова, вам необходимо иметь планы фермы сарая со всеми соответствующими размерами. Наиболее важными из них являются пролет вашего сарая, длина и шаг.

Пролет определяет длину пиломатериалов, которые вам понадобятся, а длина сарая указывает, сколько ферм вам понадобится.

Пролет вашего сарая от внешнего края одной внешней стены до другой по ширине сарая. Он не принимает во внимание свес крыши, который у вас может быть или не быть.

Еще одним соображением является выступ. Вы хотите, чтобы ваша крыша нависала над краями вашего сарая? Если да, то насколько? Добавление дополнительного фута увеличит количество используемой древесины и общую стоимость. Тем не менее, выступ может быть как декоративным, так и функциональным, отводя воду дальше от основания вашего сарая.

4. Определите расстояние между стропильными фермами

24 дюйма по центру подходит для стропильных ферм. Если вы живете в районе, где выпадает абсолютно тонна снега и у вашего сарая низкая крыша, то смело ставьте их на 16 дюймов по центру.

Дома имеют расстояние между фермами 24 дюйма. Однако в большинстве домов используются предварительно изготовленные инженерные фермы, рассчитанные на 24 дюйма по центру. Поскольку вы строите фермы самостоятельно, вы действительно не можете сказать, какую нагрузку может выдержать каждая из ваших ферм.

Но если вы не торопитесь и правильно сконструируете ферму, нет никаких причин, по которым 24-дюймовое межосевое расстояние не может работать в вашем сарае. Если вас это не устраивает, соберите еще несколько и установите их на расстоянии 16 дюймов друг от друга.

5. Подготовьте необходимые инструменты и материалы

См. ниже инструменты и материалы, которые вам потребуются для сборки ферм односкатной крыши.

Инструменты

Торцовочная пила
Циркулярная пила или электролобзик
Козел
Молоток
Аккумуляторная дрель
Рулетка и угольник

Материалы

2x4s – без обработки давлением
Фанера ⅝”
Соединительные пластины для ферм – 3×6
Гвозди
Винты для настила 1 ½”
Строительный клей

6. Обрежьте верхние пояса фермы

Теперь пора приступать к работе. Ранее я упоминал, что строить фермы намного проще, когда у вас есть голый пол сарая без каких-либо стен. Вы поймете почему через секунду. Теперь, когда вы знаете, насколько крутой должна быть ваша односкатная крыша — уклон — и какой свес вы хотите, вы можете сразу перейти к этому калькулятору конструкции фермы односкатной крыши.

Прежде чем вводить свои значения, обязательно учтите дополнительные 4 дюйма с каждой стороны для пролета вашего сарая. Почему? Потому что мы собираемся избегать надрезов — также известных как разрезы птичьего рта — в наших верхних аккордах. Вместо этого наш нижний пояс будет полностью опираться на вершины стен сарая. Это позволяет сократить количество разрезов без ущерба для структурной целостности.

Теперь у вас есть длина и угол, под которым вы будете отрезать оба конца верхних поясов. Для этого навеса наш шаг 4:12 требует угла 18,5 градусов. Используя наш квадрат скорости, мы поместим точку поворота (вершину квадрата скорости) в верхний угол нашего квадрата 2×4, ровно лежащего на рабочей поверхности. Вращайте точку вращения до тех пор, пока угол 18,5 на гипотенузе квадрата скорости не совпадет с длинным концом квадрата 2×4.

Проведите линию от точки поворота вниз через 2×4. Используйте торцовочную пилу, чтобы сделать этот разрез, поворачивая пилу, пока она не совпадет с вашей отметкой. Теперь используйте тот же процесс, чтобы сделать такой же надрез на другом конце верхней хорды. Обратите внимание: убедитесь, что срезы под углом параллельны друг другу!

7.

Создание нижнего пояса

Нижний пояс проходит между низом двух верхних поясов. Это будет ровно длина пролета вашего сарая. Используйте свою базу сарая, чтобы добиться точного измерения.

Оба конца вашего нижнего пояса потребуют угловых надрезов, но они будут перпендикулярны друг другу, в отличие от верхних поясов. Чтобы найти угол нижних углов пояса, просто вычтите угол верхнего пояса на 90. Затем используйте тот же метод, чтобы найти и отметить углы. Опять же, концы вашего нижнего пояса будут перпендикулярны друг другу.

Я использую лобзик, чтобы сделать пропилы, которые не может сделать торцовочная пила. Некоторые люди предпочитают циркулярную пилу, но я считаю, что лобзик быстрее и проще в обращении. Какой бы инструмент вы ни предпочли, делайте разрезы под углом.

Теперь выровняйте верхние и нижние пояса на полу сарая без стен. Верхние пояса должны идеально сочетаться с нижним поясом. Ваш нижний пояс также должен выступать за обе стороны стен сарая примерно на ½ дюйма. Это делается для того, чтобы края верхнего пояса не терлись о стены сарая.

8. Измерьте и отрежьте центральную стойку

Найдите центр нижнего пояса. Измерьте оттуда до нижней точки, где встречаются верхние хорды. Отрежьте 2×4 до такой длины — это ваш королевский пост.

Затем на вершине своего королевского столба найдите центр. Если ваш 2×4 имеет ширину 3,5 дюйма, то он будет ровно 1,75 дюйма от края.

Вы сделаете угловой разрез по обеим сторонам только что отмеченной точки. Он будет таким же, как разрез, который вы сделали для верхнего пояса, — 18,5 градусов. Используйте квадрат скорости с опорой на центральной отметке и вращайте. Вы обнаружите, что квадрат скорости слишком велик для этой конкретной задачи. В качестве альтернативы вы можете использовать разрезы верхнего пояса в качестве шаблона.

Верхняя часть вашего королевского поста должна выглядеть как точка или стрела. Нижняя часть плоская и должна быть отцентрована на средней отметке нижнего пояса. Теперь вы готовы собрать ферму!

9. Вырежьте косынки из фанеры

Теперь пришло время вырезать фанерные фермы. Положите на козлы кусок фанеры толщиной ⅝ дюйма. Вы хотите, чтобы косынки были в два раза длиннее ширины ложи. Таким образом, 2 × 4 имеет ширину чуть менее 4 дюймов, поэтому вы сделаете косынки длиной 8 дюймов с каждой стороны, что в сумме составит 16 дюймов в поперечнике. Для высоты подходит 8 дюймов.

Обведите косынки на фанере с помощью угольника. Я использую кусок картона под вершиной фермы, чтобы очертить верхнюю часть фермы, на 8 дюймов вниз с каждой стороны. Затем я достаю картон из-под фермы и провожу прямую линию до конца — готово! Это ваш шаблон. Вырежьте это.

Используйте картонный шаблон, чтобы нарисовать контур на фанере. Разрежьте фанеру с помощью электролобзика. Помните, что вам нужны косынки с обеих сторон фермы. Чтобы упростить задачу, вы также можете использовать эту косынку в нижней части шкворня и нижнего пояса. Итак, для одной фермы вам понадобится четыре косынки такого размера.

Теперь вырежьте косынки по бокам фермы. Вы можете использовать свой оригинальный картонный шаблон, но вам понадобится только половина. Сложите картон пополам, обведите его на фанере и вырежьте. Вам также понадобятся четыре из них. Теперь все готово для сборки.

10. Сборка ферм сарая

Положите ферму на пол сарая. Выровняйте нижний пояс по ширине одного конца вашего пола. Проверьте выравнивание и размеры фермы относительно пола. Убедитесь, что нижний пояс выступает за каждый конец не более чем на ½ дюйма, а вершина фермы совпадает с центром ширины сарая.

Для крепления фанерных косынок вам понадобится строительный клей. Чем прочнее, тем лучше — я использую полиуретановый строительный клей PL Premium. В конечном итоге вам может понадобиться более одной трубки. Кроме того, я рекомендую прибить или привинтить детали 2 × 4 перед установкой косынок. Убедитесь, что вы предварительно просверлили, иначе 2 × 4 может расколоться.

Начиная с верхней косынки, нанесите клей на фермы 2×4, которые будут покрыты косынкой. Поместите косынку поверх клея и прикрепите косынку с помощью шурупов 1 ½ дюйма. Я бы использовал четыре винта с каждой стороны, плюс два в центральной стойке.

Продолжайте установку косынок, как описано выше. По завершении переверните ферму и установите косынки с другой стороны.

Опция: использование стальных косынок для сборки ферм

Используйте стальные косынки, также называемые соединителями ферм, для крепления ферм навесов. Перед установкой коннекторов я предпочитаю закреплять их 3-дюймовыми палубными винтами. Это скрепляет все вместе, одновременно забивая соединители фермы. Я также советую вам предварительно просверлить отверстия, если вы решите сначала закрутить винты, так как 2×4 склонны к расщеплению.

Очень важно, чтобы используемые разъемы выдерживали нагрузку. Во многих магазинах Home Reno продаются только ненесущие металлические косынки или соединители. Не используйте их для создания ферм.

Когда вы будете готовы забивать разъемы, вам понадобится кусок обрезков 2×4, чтобы положить его на разъем, по которому вы сможете забить. Если вы ударите молотком прямо по разъему, он погнется и не будет правильно подключаться. Если у вас есть плоский кусок стали вместо дерева, это работает еще лучше.

Забейте соединители на каждом стыке, используя обрезки. Убедитесь, что каждый разъем полностью прибит к каждому куску дерева. Используйте разъемы с обеих сторон.

При соединении ферм со стальными косынками к навесу можно использовать стяжку Simpson H3.5A Hurricane. Иногда стальная косынка не подходит к соединителю, поэтому я предложил вам два варианта на выбор — любой из них отлично работает.

Как установить фермы на сарае

Когда вы закончили строить фермы для сарая и построили стены сарая, пришло время установить их на сарай.

Помните, я предложил 24-дюймовые фермы центрального навеса. Вам также понадобится по одному на обоих концах. Ваша первая ферма будет на одном уровне с передней частью вашего сарая. Измеряя вместе с верхней пластиной длину стены вашего сарая, начните с 1,75 дюйма от передней части вашего сарая и продвигайтесь вдоль стены с шагом 24 дюйма, отмечая каждую позицию по мере продвижения.

Через каждые 24 дюйма вы будете размещать фермы сарая. Я намечаю, где центр, затем 1,75 дюйма с каждой стороны. Это создает хороший контур того, где будет сидеть ферма. Это поможет при установке фермы на соединители верхней пластины.

Проделайте то же самое на противоположной стене, так вашему помощнику будет легче выровнять каждую ферму.

Затем установите эти разъемы или разъем с аналогичной нагрузкой на одну сторону верхней пластины так, чтобы пластина совместилась со стрелкой на разъеме с надписью «верхняя пластина».

При этом я устанавливаю коннектор с лицевой стороны на одну стену и с противоположной стороны на другую стену. Таким образом, когда вы поднимаете ферму, она поддерживается с обеих сторон соединителем. Вам будет легче вставить гвозди в разъем.

Поднимите свою ферму вместе с другом и соедините разъем с фермой с помощью гвоздей 8d.

Установите еще один соединитель того же типа на тех сторонах фермы, на которых их еще нет, чтобы каждая ферма поддерживалась четырьмя стяжками — по 2 на каждой стене.

Примечание: в некоторых юрисдикциях требуется использование ураганных связей при креплении ферм к навесу. На ум приходят места с сильным ветром, такие как Средний Запад или Флорида. Всегда проверяйте местные строительные нормы и правила, прежде чем строить фермы крыши и навес.

Заключение

Надеюсь, вам понравилось строить фермы крыши для сарая. Надеюсь, вы сможете использовать это руководство, когда будете заниматься своим следующим проектом по строительству сарая.

Помните, безопасность всегда важнее всего. Никогда не беритесь за установку фермы без пары рук помощи.

И если вы все еще не совсем уверены, как строить фермы для навесов, вы всегда можете купить готовые фермы в местном магазине строительных материалов. Не так весело, но гораздо быстрее, чем строить самому!

Как всегда, пожалуйста, оставьте любой отзыв или комментарий ниже, если вы нашли эту статью полезной.

Евгений Сокол

Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

Как сделать простую ферму крыши для сарая

Простая ферма крыши для сарая. Фермы строятся для надежной кровельной системы на различных зданиях, но в простых проектах, таких как сарай, ферма может быть построена без каких-либо инженерных требований и просто из пиломатериалов.

Стропильные фермы для сарая достаточно просты и не требуют специальных инструкций по проектированию. Вам нужны только инструменты и материалы, которые можно купить в местном хозяйственном магазине, плюс вы можете сделать это самостоятельно.

Стропильные фермы используются для поддержки черепицы и фанеры опоры, чтобы она стала водонепроницаемой. Чтобы это работало хорошо, вам нужно будет тщательно спланировать это, поскольку фермы требуют необычных углов, и каждая из них должна идеально соответствовать конструкции, к которой они прикреплены.

Вот как сделать ферму крыши для сарая, чтобы вы могли начать свой маленький проект.

Односкатная крыша

Включите JavaScript

Односкатная крыша

Тщательно спланируйте

тщательно спланированы, чтобы вы точно знали, какой шаг вам нужно сделать дальше. При составлении планов ферм односкатной крыши важно учитывать снеговую нагрузку, ветровую нагрузку и другие требования к конструкции.

Стандартные ветровые нагрузки при проектировании и строительстве конструкций таковы, что горизонтальный ветер должен быть не менее 15 фунтов на квадратный фут, а чистая подъемная нагрузка должна быть не менее 9 фунтов на квадратный фут, в то время как стандарт для снеговой нагрузки составляет минимум 21 фунт. на квадратный фут (1 кг) Паскалей или выше.

Проект фермы крыши сарая

Поскольку вы делаете фермы крыши для навесов, вы должны знать по крайней мере некоторые основы и элементы, которые вам понадобятся для создания вашей конструкции с использованием планов ферм крыши для навесов. . Основные элементы, которые вам понадобятся для изготовления стропильных ферм для сарая, включают следующее:

Сплошной элемент (верхний пояс) — это основная часть фермы, которая проходит по нижней стороне фермы, поддерживающей настил.
Балочный элемент (ниже пояса) — еще одна основная часть фермы, которая проходит по нижней стороне между опорами.
Диагональные раскосы — это то, что поддерживает ферму и скрепляет ее.
Косынки — куски фанеры 1/2 дюйма, используемые для покрытия трех концов фермы
Козырек — самая высокая часть фермы
Консоль — это часть конструкции фермы, которая проходит за внешние стены здания.
Консоль — это балка, закрепленная на одном конце фермы и выступающая в пространство.

При изготовлении стропильных ферм для сарая важно, чтобы вы знали эти элементы, а ваш проект был детализирован, когда речь идет о них.

Выберите подходящий пиломатериал для вашей фермы крыши

Несмотря на то, что у вас отличная конструкция фермы, если ваши материалы не выбраны должным образом, она не будет достаточно прочной, чтобы прослужить долго.

Таким образом, вы должны выбрать правильный пиломатериал, который является основным материалом, который вам нужен для вашей фермы крыши. По сравнению с пиломатериалами, такими как белая сосна и ель, пиломатериалы из пихты или желтого дерева предпочтительнее из-за их высокой плотности.

Доски размером 2×4 дюйма особенно подходят для легких ферм, если вы можете спроектировать и изготовить раскосы, а также соединения элементов.

Также следует обратить внимание на прямолинейность пиломатериала. Деформированные, искривленные и скрученные пиломатериалы не годятся для ферм, в то время как слегка изогнутые или с короной можно использовать, если корона обращена вверх при установке фермы.

Прямоволокнистые и плотные доски с небольшим количеством сучков в основном используются для ферм. Также лучше, если вы сможете выбрать древесину без явных трещин, расщепленных или окорившихся краев.

Кроме того, пиломатериалы из хвойных пород имеют тенденцию к усадке после изготовления и установки. При этом пиломатериал, который вы выбираете, должен быть высушен в печи, чтобы избежать усадки.

Как рассчитать стропильные фермы для сарая

После того, как вы сделали необходимые приготовления для самодельной стропильной фермы, следующий шаг, который вам нужно сделать, это построить ее.

У вас уже есть материалы: пиломатериалы, доски, фанера, пила, молоток, гвозди, шурупы, дрель и столярный клей. Имея все это под рукой, теперь вы можете приступить к созданию ферм для односкатной крыши.

Вы можете начать с измерения уклона крыши. Вы должны точно измерить уклон, так как это будет длина стропил вашей фермы. После того, как вы рассчитали длину, вы можете решить, сколько ферм вам нужно, а затем удвоить это число, так как оно будет количеством стропил.
Стропила вырезаются из дерева (2 х 4) в соответствии с длиной ската, которую вы измерили ранее. После того, как они обрезаны, вы должны добавить вертикальный срез под углом 45 градусов на верхних концах.
Затем вырежьте балочный элемент или нижний пояс из другого куска дерева 2 x 4 под углом 45 градусов.
Затем создайте косынки, которые будут использоваться для покрытия трех концов фермы. Один из них закрывает верхнюю часть фермы, а два других — нижнюю. Это означает, что вам нужно создать как минимум 6 косынок, чтобы покрыть обе стороны фермы.
Когда все готово, можно приступать к сборке фермы. Вы можете либо построить пилы, либо просто работать на полу, чтобы упростить сборку фермы. Сначала два стропила укладываются на пол так, чтобы два конца сходились в углу. Если вы обрезали их правильно, они должны идеально подойти. Затем вы можете вставить нижнюю часть (балку) так, чтобы углы совпали.
Когда ферма размещена и закреплена, можно приступать к склеиванию частей фермы, а также прибить косынки к каждому из углов. Когда клей уже высохнет, переверните ферму, а затем прикрепите остальные три косынки к каждому из углов, включая верхнюю часть.

Установка стропильных ферм на сарае

При установке фермы необходимо установить временную распорку, чтобы удерживать ферму на месте, пока она не будет установлена на постоянной основе. После того, как вы установили временную распорку, вы можете приступить к установке фермы сарая на заднем дворе. Следуйте этим простым процедурам как установить фермы крыши.

Соберите все фермы, которые вы сделали и которые вам понадобятся для вашего сарая, на ровной поверхности. Укладываем их попарно, сходя концы и скрепляя косынками. Добавьте к ним поперечную стяжку, которая представляет собой доску размером 2 x 4 дюйма, которая проходит между стропилами и высотой, которую вы выбрали, с обрезанными концами, чтобы они соответствовали углам стропила.
Затем поместите эти поперечные связи в нижней части стропил, на случай, если вам не нужно внутреннее пространство или если вам нужно место для хранения вещей на крыше. Затем вы можете разместить поперечную стяжку примерно посередине стропила, чтобы получить больше места внутри. Все фермы должны быть построены таким образом.
При установке их необходимо поднимать на крышу вверх дном. Затем вы или ваши рабочие можете прибить ферму к крыше с помощью направляющей временной распорки. Перед их прибиванием следует использовать уровень для отвеса стропил.
Начните выравнивать стропила с одного конца, а затем переходите к другому. Отвес каждый из них каждый раз, когда вы идете. Вы можете добавить несколько шпилек к концевым стропилам фермы между поперечной стяжкой и стеновым колпачком.
Наконец, покройте все фермы обшивкой OSB, которая прибита к каждой стропиле с интервалом около 12 дюймов. Это надежно прикрепит вашу ферму к крыше, поэтому вы можете быть уверены, что они достаточно закреплены.

С помощью этих шагов и процедур вы теперь можете начать строить свои собственные фермы для вашего сарая на заднем дворе. Вам не нужно обладать специальными знаниями в области инженерии, так как сделать собственную ферму достаточно просто, если следовать приведенным выше инструкциям.

Однако это не значит, что вам не нужна помощь профессионалов. Если есть вещи, которые оставили вас в замешательстве, все равно будет мудро попросить совета, чтобы вы могли идеально построить свою ферму крыши.
