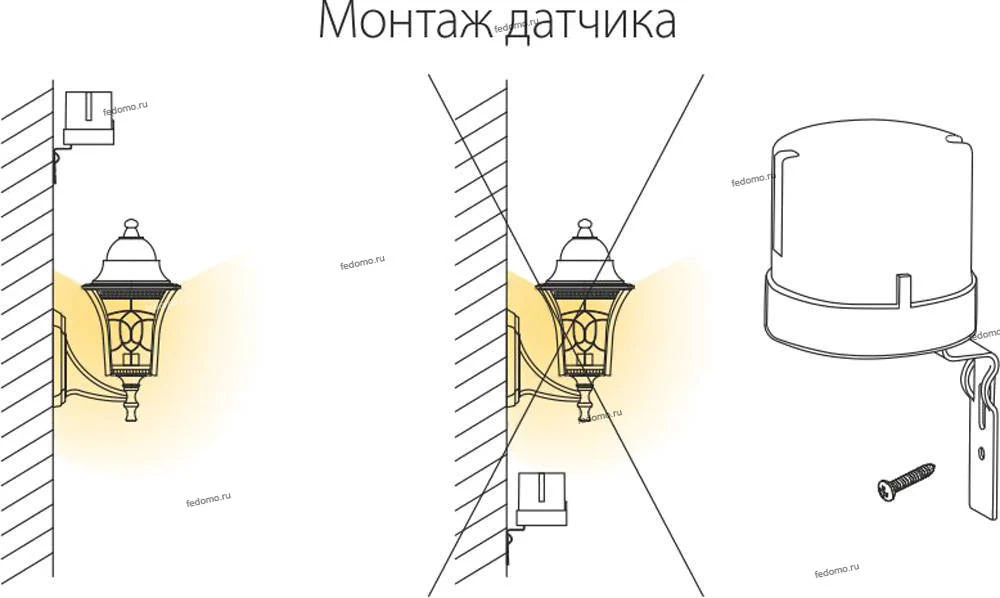

Монтаж датчика движения: Схема подключения датчика движения для освещения

Монтаж датчика движения: Схема подключения датчика движения для освещения

Содержание

Выключатель с датчиком движения, схемы

Советуем прочитать статью о том, как выбрать датчик движения

Перед покупкой выключателя с датчиком движения нужно обратить внимание на показатели:

  • Мощность. Характеристика указывает, на сколько ватт освещения «потянет» выключатель.
  • Покрытие датчика движения. Отображается в градусах и метрах. Показывает, как далеко и широко датчик будет регистрировать движение.
  • Наличие фотореле. Без него выключатель будет включать освещение и днём, и ночью.
  • Наличие таймера. По умолчанию есть во всех приборах этого типа. Однако не всегда имеется регулировка отсрочки.
  • Фиксированное включение и выключение. Некоторые выключатели могут работать как самостоятельно, так и с участием пользователя, когда это необходимо.
  • Дизайн и компоновка подбираются по вкусу.

Где выгодно использовать выключатели с датчиком движения?

Несмотря на описанные выше преимущества, применять повсюду такие выключатели не имеет смысла — если не двигаться, свет погаснет. По этой причине их неудобно использовать в гостиной, на кухне, в кабинете, детской, санузле, ванной.

Где же применять выключатели с датчиком движения, если только что мы вычеркнули все основные комнаты жилого дома или квартиры? А выгодны они в следующих местах:


  • прихожая;
  • подвал;
  • балкон;
  • кладовка;
  • гардеробная;
  • лестничная площадка;
  • крыльцо частного дома;
  • двор;
  • гараж;
  • подъезд.

То есть там, где люди появляются периодически и надолго не задерживаются.

Более того, грамотно совмещая датчик движения с классическим клавишным выключателем, в список можно добавить и вычеркнутые ранее помещения. Рассмотрим, как это реализовать.

Принцип работы

Перед установкой, настройкой и эксплуатацией выключателя с датчиком движения важно понять в общих чертах, как он работает.

Основной элемент выключателей этого класса — датчик движения. Он реагирует на тепловое пятно, которое перемещается в зоне действия прибора. Это может быть идущий человек, пробегающая кошка, собака и т. п. То есть любой объект, который по своей природе теплее, чем окружающая среда.

Уловив движение, датчик передаёт соответствующий сигнал на управляющую электронику. Та, в свою очередь, формирует и передаёт команду на реле, которое замыкает цепь. Свет включается. Далее запускается таймер. Когда движение прекращается на определённое время, электроника посредством реле размыкает цепь. Свет выключается.

Кроме датчика движения и таймера, выключатели оснащаются встроенным фотореле. Это прибор, который корректирует срабатывание в зависимости от освещенности в зоне действия. То есть, если в помещении или на территории светло, выключатель игнорирует движение и не включает освещение, в котором нет необходимости.

Все три компонента — датчик движения, фотореле и таймер — обычно имеют возможность настройки. Для первого можно установить чувствительность, чтобы он не реагировал на мелкие движущиеся объекты. Настройка фотореле позволяет установить уровень освещённости, при котором свет будет включаться. Регулировка таймера даёт возможность задать отсрочку по времени, по которой реле будет размыкать цепь.

5 схем подключения датчика движения

Для того,
чтобы упростить процесс управления освещением и автоматизировать его включение-отключение
в определенных местах (подъезд, коридоры, вход в дом на улице и т.д.),
применяются такие устройства как датчики движения.

Помимо работы в сетях освещения, они могут использоваться в охранных системах. Например для подачи звукового сигнала (рев сирены, включение звонка) при обнаружении движения в охраняемой зоне.

А еще их можно настроить на автоматическое открывание входных дверей, что широко применяется в торговых центрах и магазинах.

Давайте же рассмотрим как правильно подключить это устройство, разберем популярные схемы и перечислим ошибки, которые непосредственным образом влияют на погрешность работы прибора.

Двухпроводное подключение датчика движения

Первым делом
определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и
трехпроводными.

Сначала изучим простейшую двухпроводную схему.

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:

  • автоматический выключатель для подачи питания 220В
  • распредкоробка

Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.

При этом связку «датчик — светильник», лучше использовать на отдельном контуре, а не сажать его на общее освещение.

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.

Далее протягиваете уже двухжильный провод до места установки датчика.

Где его лучше всего размещать?

Классический вариант для моделей устанавливаемых в подрозетник — на высоте 1,2-2,0м от уровня пола.

Не путайте
их с настенными устройствами, размещаемыми в проходных коридорах или подъездах
многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок,
недалеко от дверей.

Также
обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора
датчика.

Еще их не
рекомендуется ставить над батареей или другими нагревательными приборами.

Далее,
кабель идущий на светильник, также заводим в распредкоробку. Внутри нее
соединяем все жилы в следующей последовательности.

Сначала
ноли. От кабеля питания — на кабель светильника.

Далее заземление,
если оно конечно есть.

А вот фазу с
автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу
от кабеля датчика, пускаем на светильник (L датчика).

Осталось
подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением
L, заводим на соответствующую клемму.

Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка», как на рисунке внизу.

Осталось
спрятать в подрозетник весь механизм и установить декоративную рамку.

Далее на передней панели производим настройку. Для этого выкручиваете по порядку все «флажки».

  • 1 — переводите устройство в автоматический режим
  • 2-выставляете порог чувствительности

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.

  • 3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора

На этом все.
Подаете напряжение и проверяете работу всей схемы.

Преимущества
подобной двухпроводной схемы и данных датчиков движения:

  • простота монтажа и подключения
  • возможность принудительного включения освещения без дополнительных выключателей света
  • универсальность

Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.

Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками.

Они начинают
мерцать, иногда очень даже сильно.

Трехпроводная схема подключения датчика движения

Переходим к трехпроводным датчикам с тремя клеммами. Самые популярные марки на нашем рынке — это инфракрасные датчики движения IEK модели от ДД-009 до ДД-019.

Популярность их объясняется прежде всего низкой ценой. Но и более дорогие экземпляры от других производителей, в принципе сделаны по точно такому же образцу. И процесс подключения и настройки будет аналогичным.

При покупке
таких приборов обращайте внимание на степень их влагозащиты. В основной массе
это IP44.

За пределами зданий их можно ставить только под навесом или козырьком. От прямого попадания дождя они не защищены. Здесь уже понадобятся полностью влгаозащищенные модели IP65.

Также смотрите на температуру эксплуатации, если вы намерены его использовать на улице. Большинство из них рассчитаны на работу только до минус 20С. Далее они начинают нещадно глючить.

На трехпроводной
датчик придется заводить уже полноценные 220В, то есть фазу и ноль. Вся система
также состоит из 4-х элементов:

  • автоматический выключатель
  • распредкоробка

По желанию
многие добавляют еще отдельный выключатель света. Эту схему рассмотрим чуть
ниже.

При подключении трехпроводного датчика, в распредкоробку будет заходить 3 кабеля:

  • трехжильный от автомата (фаза-ноль-земля)
  • трехжильный на освещение (если у вас светильники с металлическим корпусом)
  • трехжильный на датчик

Нули
собираются в одну точку. «Земля» с автомата подключается к
«земле» на светильнике. Все как по ранее рассмотренной схеме.

Вот только
на датчик движения уже подается не одна фаза, а полноценные фаза-ноль. У
данного девайса под корпусом имеется три клеммы.

  • две вводных — сюда вы заводите питание 220В

Они могут
быть подписаны как L (фаза) и N (ноль).

Обозначенный к примеру буквой «А».

Чтобы
добраться до клемм, открутите на корпусе два самореза и снимите нижнюю защитную
крышку.

Если у вас
уже выведено из корпуса три разноцветных провода, ищите в инструкции их
маркировку. Обычно это:

  • красный А — выход
  • коричневый L — фаза входная

Но лучше
вскрыть крышечку и проверить все визуально.

Выходит
именно фаза, которая и управляет всем освещением. В распредкоробке вы ее
подключаете к фазной жиле кабеля, идущего на светильники или к другой нагрузке.

Вся схема будет выглядеть упрощенно следующим образом.

Если не хотите использовать распаечную коробку в качестве места соединения всех проводов, тогда придется заводить все жилы в сам датчик и соединять их на его клеммнике. Две нулевые жилы скручиваете между собой и затягиваете на клемме N.

Фазу с
автомата питания пускаете на клемму L. Ну и к оставшемуся выходу подключаете
жилу, уходящую на светильник. Грубо говоря, фазу-ноль с одного кабеля подали,
фазу-ноль с другого вывели. Ничего сложного.

Получается та же самая 3-х проводная схема, только без распредкоробки.

Настройка и регулировка чувствительности

После
подключения на корпусе ищите элементы управления и настройки. Одна из
«крутилок» отвечает за время суток. Там нарисованы солнышко и луна
(Lux).

Для того,
чтобы использовать девайс в светлое время суток, переключатель ставите в режим,
где значок солнца. Если он вам нужен для работы в ночное время или в темном
помещении, где нет естественного света — выкручиваете на луну.

Второй переключатель настраивает время отключения (Time). Двигаете реостат от минимума к максимуму и увеличиваете время автоматического отключения света, с нескольких секунд до нескольких минут.

Как выставить
настройки так, чтобы прибор случайно не реагировал на домашних животных?
Запомните главное, в этом случае чувствительность должна регулироваться не
переключателями, а углом поворота всей сферы.

То есть,
куда смотрит прозрачное окошко, на то оно и будет реагировать. Не хотите, чтобы
свет загорался когда мимо пробегает кошка или собака, не направляйте сферу вниз
к полу. Выставляйте окошко перпендикулярно плоскости стены или на уровне вашей
головы.

Ну а если
вдруг захотите, чтобы датчик вообще не срабатывал, то поверните его
«голову» так, чтобы окошко смотрело на самый верх, как бы в небо.

Реальная зона захвата лучей датчика — примерно 9-10 метров. Хотя в документации заявляют больше.

Еще
обращайте внимание на такое свойство, как чувствительность в зависимости от
направления движения человека. Она будет максимальна, когда вы проходите мимо,
и минимальна, когда идете навстречу лучам.

Поэтому в
коридоре или подъезде многоэтажек, датчики лучше ставить на сразу над дверьми,
а где-нибудь ближе к углу. В этом случае вы по любому будете именно пересекать
лучи, а не двигаться навстречу им.

Главный
недостаток такой 3-х проводной схемы — отсутствие принудительного включения
освещения. Датчик движения может выйти из строя или начать некорректно
работать. Из-за этого вы останетесь полностью без освещения.

Чтобы
избежать подобных проблем, применяют третью схему с дополнительным выключателем
света.

Схема включения датчика движения с выключателем

Эта схема
является наиболее универсальной. В ней используется обычный одноклавишник.

Многие
спросят: «У него же всего два контакта и два провода, а у датчика три. Куда
девать лишнее?» Все очень просто, достаточно подключить его параллельно.

 То есть, фазу от питающего автомата, нужно
сразу завести не только на датчик, но и на одноклавишный выключатель света.
Второй провод с одноклавишника присоединяется к контуру освещения, то есть к
выходному проводнику с датчика.

Выглядит это
следующим образом.

Теперь вы сможете включать и выключать светильники в любое время, в независимости от того, день у вас или ночь, есть движение в зоне действия девайса или нет, исправен он или сломан.

Кстати, если установить выключатель не параллельно, а последовательно в схему, то есть после него, дабы фаза разрывалась до датчика, вы столкнетесь с не совсем очевидной проблемой.

Казалось бы,
такой вариант наиболее хорош. Всю схему можно полностью отключить от
напряжения, а при необходимости ее включить и тут же запустить свет. Но дело в
том, что при полном обесточивании и последующей подачи напряжения, лампочка не
загорается сразу.

Сколько бы
вы не прыгали перед датчиком и не махали руками. Ему нужно определенное время,
дабы просканировать всю площадь на наличие объектов. У многих моделей на это
уходит по 10-20 секунд.

А вы тем временем будете стоять в темноте и терпеливо ждать света. Согласитесь, что это не очень удобно.

Как подключить трехпроводной датчик к двум проводам

А можно ли
подключить 3-х проводной датчик не параллельно, а именно вместо одноклавишника?
То есть, выкинуть его из схемы и поставить в разрыв фазы как в самом первом
случае, подключив только два провода и не подводя ноля?

С некоторыми
светодиодными лампочками такой фокус может пройти. Но вам понадобятся
дополнительные компоненты.

  • конденсатор 2,2мкф на 400В

Диод
устанавливается между двух клемм:

  • А-выход с датчика
  • N — место подключения ноля

Конденсатор
припаивается параллельно лампочке. Схематично получается, что на датчик будет
приходить только фаза. Причем заходит на контакт L, а выходит с контакта N.

Обычный
выход «А» остается пустым. На нем «сидит» только ножка
диода и более никаких проводников сюда подключать не нужно.

Эта схема полезна тем, у кого проложен только 2-х жильный кабель, и ничего менять и переделывать вы не хотите.  Однако работает она не со всеми лампами. Модели нужно подбирать индивидуально.

Отдельные
виды может и загорятся, но коэффициент пульсации на них будет такой величины,
что это сильно ударит по глазам и зрению.

Любую другую нагрузку помимо светодиодного освещения (открывание дверей, сигнализация, лампы накаливания), включать по такой схеме нельзя. Она попросту не будет работать.

Кроме того,
суммарная мощность освещения для такого подключения — не более 80Вт.

Схема с двумя датчиками

В том
случае, если у вас очень длинный коридор, да еще и с поворотами, приходится
ставить несколько датчиков вдоль стены.

Чтобы не
тянуть отдельное питания к каждому из них непосредственно от выключателя,
применяйте параллельную схему подключения.

Количество приборов здесь не ограничено. Как это работает? Например, зашли вы в начало коридора, сработал первый датчик, освещение загорелось. Вышли из его зоны, дошли до второго прибора — освещение продолжает гореть.

Зашли за
угол, где стоит третий датчик, его элементы замкнулись, лампочки по прежнему
горят. И только когда вы выйдете из зоны покрытия всех элементов, свет через
заданный промежуток погаснет.

Схема с пускателем или контактором

Все подобные датчики движения рассчитаны на подключение нагрузки порядка 1кВт. А что делать, если речь идет о мощных линиях освещения, выполненных на лампах ДНаТ?

Или если
нужно, чтобы подобные девайсы открывали двери или запускали вентиляторы? В этом
случае применяйте схему с магнитным пускателем.

Вся мощная нагрузка будет подключаться через контакты пускателя, а датчик будет управлять его катушкой включения.

Фазный
проводник выходящий из прибора, как раз и будет запитывать катушку. Ноль может
поступать как напрямую, так и с того же датчика.

Датчик движения работает неправильно — ошибки подключения

1Ложные срабатывания.

Ложные
срабатывания нередко происходят при воздействии посторонних факторов. Например,
при неправильном размещении датчиков вблизи нагревательных элементов или на
улице, недалеко от деревьев.

При ветре и
движении веток, прибор будет срабатывать и каждый раз запускать освещение. Но
иногда подобное случается по причине неисправности внутренних компонентов.

Чтобы выяснить что же виновато в ложных срабатываниях, просто заклейте непрозрачной изолентой чувствительное окошко.

Если это ничего не изменит и прибор по прежнему будет самопроизвольно запускаться, тогда он однозначно вышел из строя и его пора менять.

2Подключение фазы и ноля.

С точки
зрения логики работы устройства, без разницы куда вы подключите фазу, а куда
ноль. Но с точки зрения безопасности, разрываться должен именно фазный
проводник.

То же самое
правило действует и при подключении любого патрона светильника.

Поэтому
здесь все делается аналогично. Заводите фазу именно на ту клемму, куда
предписано инструкцией.

3Датчик самопроизвольно включается сразу после отключения.

Подобное может происходить при направлении постороннего луча света, от рядом расположенного светильника в чувствительный элемент.

Например, ближайшая лампочка накаливания, при отключении будет затухать не моментально, а постепенно. И ее нить остывая, по прежнему будет излучать инфракрасные волны.

Эти волны
уловит инфракрасный датчик и сработает на них, вновь запустив освещение. И так N-ое количество раз до бесконечности.

Поэтому
смотрите, чтобы свет от лампочек не бил напрямую в сам датчик, либо они
находились от него на удаленном расстоянии. Из-за этого их зачастую и прячут непосредственно
под корпусом светильника.

4Установка потолочного датчика на стену.

Вы должны не
забывать, что есть модели потолочные, а есть настенные.

У обоих устройств
диаграммы работ несколько отличаются. Угол обзора у них разный, а значит и
работать они будут не так как вы изначально планировали, порой включаясь в
самые неподходящие моменты.

5Влияние ветра и бликов.

Нельзя
ставить датчики движения направленные на окна, кондиционеры или монтировать их
на улице в сильно продуваемых местах.

Инфракрасный
фотоприемник расположенный внутри, чутко реагирует на любое тепловое излучение.
А значит сквозняк или ветер, привнося холодный воздушный поток, запросто могут
изменить интенсивность ИК-излучения в зоне действия прибора.

Он будет
срабатывать от каждого такого порыва, даже если поблизости нет движения и
человека. А еще он может срабатывать от бликов на стекле окна или отражении
солнышка в лужице.

Некоторые даже сталкивались вот с такой редкой проблемой. Датчик смонтирован в гипсокартонную стену, внутри которой, по тем или иным причинам, периодически появляется тяга и перемещение теплых потоков воздуха снизу вверх.

Так вот,
даже на такую казалось бы не очевидную вещь, эта штука может иногда
срабатывать.

6Трещина или грязь на экране.

Дело в том,
что это не просто прозрачное стеклышко, как многие думают. Это линза Френкеля.

Она специальным образом фокусирует ИК излучение за счет вогнутых сегментных зеркал.

А если у вас будет на внешней стороне грязь или вы случайно уроните корпус и на нем появится трещинка, то прибор начнет работать некорректно.

Источники — https://cable.ru, Кабель.РФ

схема, монтаж, правильные настройки и советы установки

Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Двухпроводное подключение датчика движения

Не зависимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

  1. Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
  2. Распределительная коробка (обычно утапливаемая в стене/потолке).
  3. Датчик движения.
  4. Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

  1. Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.
  3. Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
  4. Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.
  5. Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).
  6. Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.
  7. Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.
  8. Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).
  9. Вторая жила заводится в гнездо с маркировкой «нагрузка».
  10. Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Настройка

Электрическое подключение завершено. Теперь на передней панели следует настроить датчик:

  1. Прокрутите первый регулятор для установки в режим авто.
  2. Второй регулятор отвечает за чувствительность к свету. Для активации датчика только в темное время суток, поверните регулятор на нужное количество градусов влево.
  3. Таймер отключения освещения при отсутствии движения в контролируемой зоне. Диапазон времени обычно указан характеристиках устройства, в инструкции по эксплуатации.

Готово. В распредщитке переведите автоматический выключатель в положение «включен» и проверяйте только что выполненную работу.

Преимущества

Среди положительных моментов данной схемы можно выделить:

  • Простую установку и пошаговую настройку;
  • Универсальность;
  • Автоматическое включение света без монтажа дополнительных включателей;
  • Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.



Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Схема включения датчика движения с выключателем

Данная схема считается универсальной, потому как в ней применим одноклавишный выключатель.

Так как у выключателя два провода, а у датчика три, есть прекрасный для этого способ – параллельное подключение:

  • Фазу от автоматического питания заведите одновременно на выключатель и датчик (клеммы Wago в помощь).
  • Второй провод с выключателя с одной клавишей присоедините к выходному проводнику с датчика (вновь с помощью клемм Wago).



Данная схема позволит включать и выключать освещение в комнате вне зависимости от работы датчика движения. Даже если он временно поломается, вы не останетесь без освещения в нужный час.

Последовательное подключение (разрыв фазы происходит до датчика) в данной схеме имеет существенный изъян – полное обесточивание датчика движения сбрасывает его первоначальные настройки, к которым он возвращается в течение 20 секунд. Представьте себе ситуацию, что вы включили свет, стоите в темноте, машете руками перед сенсором, а он никак не реагирует на эти движения. Комфорт от такого гаджета улетучивается мгновенно.

Подключение трехпроводного датчика к двум проводам

Достаточно частый вопрос: можно ли трехпроводной датчик подключить не параллельно с выключателем, а вместо одноклавишного выключателя. По сути, убрать из схемы и допустить в разрыв фазы, как в случае с двухпроводной схемой.

Теоретически можно и с некоторыми светильниками этот фокус действительно сработает. Но для этого потребуется дополнительно:

  • Диод VDI 1N4007;
  • Конденсатор 2.2 МКФ на 400В.

Диод нужно установить между двух клемм A-выход с датчика и там, где подключается ноль N. Сам же конденсатор необходимо припаять параллельно лампочке в светильнике. По схеме выходит, что на датчик приходит одна фаза, заходит на контакт L и выходит с контакта N. Выход А на вид остается не подключенным.

Схема пользуется популярностью у жильцов домов, где проложен двухжильный силовой кабель и что-либо менять в этом направлении не хочется.

Недостатки

Минусы следующие:

  1. Не работает со всеми подряд светодиодными лампами.
  2. Пульсация может быть настолько высокой, что вызовет достаточный дискомфорт, создав дополнительную нагрузку на глаза.
  3. Добавлять какую-либо еще нагрузку в схему нельзя, потому как больше здесь ничего не заработает.
  4. Максимальная мощность данного освещения — 80Вт.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

  • Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
  • Дошли до зоны активации второго сенсора – освещение не прекратилось.
  • Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
  • Покинув коридор полностью, освещение прекращается.

Схема с пускателем или контактором

Предыдущие схемы подключения расщипаны на нагрузку в пределах одного киловатта. Но существует альтернативный вид освещения с мощными нагрузками, например, дуговые натриевые трубчатые лампы. Или большая нагрузка необходима для запуска вентиляторов в вытяжке вместе с освещением.

В данном случае применяется схема с пускателем (нагрузка проходит через контакты пускателя). А Сенсор-ИК в этой схеме управляет катушкой контактора.

Выходной контакт с датчика под напряжением запитает катушку. Нули объединяются в один общий.

Неполадки в работе или ошибки подключения

В качестве неполадок в работе датчиков движения выделяются:

  1. Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
  2. Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
  3. Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства. Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
  4. Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
  5. Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
  6. Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал. Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.

Заключение

В статье рассмотрен вопрос, как подсоединить датчик движения к лампочке с применением различных схем. Простым и универсальным является подключение датчика с двумя клеммами. Но чтобы добиться беспроблемного освещения с применением светодиодных и энергосберегающих лампочек, рекомендуется использовать датчики с тремя клеммами и подключать по трехпроводной схеме соединения.

Если же трехпроводную схему дополнить параллельным соединением однокнопочного выключателя, можно вне зависимости от работы датчика включать и выключать искусственный свет в комнате вручную.

Монтаж датчиков движения

Самое главное в корректном монтаже охранной сигнализации – это определение количества охранных датчиков движения (инфракрасных датчиков), необходимого для эффективной защиты конкретного объема пространства в охраняемом помещении, а также большое количество нюансов, которые в обязательном порядке необходимо учитывать при монтаже охранных датчиков. Остановимся на основных из них.



Монтаж охранных датчиков движения в помещениях с окнами – один из самых сложных вариантов монтажа. Какие же основные факторы необходимо учитывать при установке инфракрасных датчиков? Прежде всего, это минимизация возможности прямого попадания солнечных лучей на линзу охранного датчика. Не очень опытные монтажники мгновенно определяют место установки датчиков в углах рядом с проемами окон, т.к. солнечные лучи однозначно в эти места не попадают (рассматриваем самый простой случай – помещение с простым окном). И когда, через несколько дней, хозяин помещения или представитель ЧОП (частного охранного предприятие) звонит в фирму, производившую монтаж охранных датчиков движения, и говорит о постоянных ложных срабатываниях, неопытные монтажники первым делом начинают менять сами датчики движения на новые, настолько они уверены в правильности и оптимальности выбранного ими места установки охранных датчиков. Анализировать ситуацию они начинают, когда снова – уже после замены датчиков – получают информацию о большом количестве ложных срабатываний. Чаще всего оказывается, что в охраняемом помещении находятся отражающие поверхности: зеркала, хрустальная посуда, позолоченные, никелированные или полированные предметы, которые дают большое количество отражений солнечных лучей, попадающих в линзы охранных датчиков, отчего датчики движения дают ложные срабатывания. Но возможно, причина и не в отражающих поверхностях. Бывает, что монтажник, по неопытности или в силу каких-либо других причин, располагает охранный датчик недалеко от батареи отопления. В этом случае, если в помещении возникнет небольшой сквозняк, теплые конвекционные воздушные потоки, прерываемые сквозняком, обеспечивают большое количество ложных срабатываний инфракрасных датчиков. Если же ложные срабатывания не прекращаются, а ни отражающих поверхностей, ни батарей в районе охранного датчика не имеется – тогда необходима техническая помощь очень опытных электромонтажников. Чаще всего выясняется, что свое влияние на работу охранной сигнализации оказывает вибрационная составляющая: например, недалеко от здания с охраняемым помещением проходят железнодорожные или трамвайные пути, метро, аэропорт, либо  охранный датчик срабатывает в грозу. Опытному монтажнику необходимо иметь временную статистику ложного срабатывания охранных датчиков.



Рассмотрим пример анализа: датчик дает ложное срабатывание днем каждые 15 минут в интервале с 13.00 до 14.00. И это при учете того, что установлен он в самом идеальном месте, с исключением всех описанных выше отрицательно влияющих факторов. Но самое интересное, что на следующий день в это же время ложных срабатываний не происходит, т.е. закономерность по дням отсутствует. Достаточно сложный случай. Как опытный монтажник, проведя анализ ложных срабатываний охранного датчика движения, находит их причину? Для начала необходимо выяснить, какая погода была в те дни, когда инфракрасный датчик давал ложные срабатывания, желательно знать точнее именно с 13.00 до 14.00. Выясняется, что сработка охранного датчика в эти часы происходила, только в солнечные дни. Монтажник определяет, куда попадают солнечные лучи с 13.00 до 14.00. В это время солнечные лучи попадают на темную дверцу шкафа, стоящего напротив окна и, соответственно, нагревают ее. Шкаф стоит на деревянном полу, а датчик закреплен на кирпичной стене (1-й вариант), или шкаф стоит на бетонном полу, а датчик закреплен на пластиковой панели, которыми отделаны стены (2-й вариант). При этом недалеко от дома проходит ветка метрополитена, и каждые 15 минут проходящие поезда заметно заставляют вибрировать весь дом. Амплитуда колебаний шкафа (особенно верхней части), стоящего на деревянном полу (1-й вариант), значительно выше, чем амплитуда колебаний пола (физика, 6-й класс). Соответственно, если в солнечный день дверца шкафа нагревается до 36,6 и выше и начинает вибрировать, то инфракрасные датчики движения обязательно сработают. Второй вариант Вы уже можете разобрать самостоятельно – шкаф на бетонном полу с нагретой солнцем дверкой вибрирует незначительно, зато пластиковая перегородка, на которой установлен ИК-датчик, вибрирует значительно (а уж если входит в резонанс – охранный датчик даже может выйти из строя). И снова возникает ситуация, при которой охранный датчик движения обязательно сработает. Отметим, что в пасмурные дни, когда все предметы в помещении имеют одинаковую комнатную температуру, охранный датчик не замечает вибрации (тепловой фон одинаковый) и ложных срабатываний не происходит.



Мы рассмотрели небольшой пример, который показывает необходимость наличия большого опыта у монтажников, производящих монтаж охранных датчиков движения при установке охранной сигнализации. Таким опытом обладают монтажники нашей фирмы. Если вы решите сами смонтировать охранную сигнализацию, приобретенную в нашей фирме, то мы готовы проконсультировать Вас по вопросам монтажа охранных датчиков бесплатно — в нашем офисе лично или по телефону (831) 262-12-45.



Вернуться в раздел «Монтаж охранно-пожарной сигнализации»

Встраиваемые потолочные датчики движения для включения света круглые

В прошлой статье мы рассказали, какие параметры нужно учитывать при выборе потолочного датчика движения. Но правильный выбор — это половина успеха. От установки и настройки зависит все остальное.

Монтаж потолочных датчиков движения

Помните, что датчики движения PIR, фиксируют инфракрасное излучение и перемещение разнотемпературных потоков воздуха.

Датчики движения могут работать не корректно, если поблизости есть:

  • кондиционеры
  • конвекторы
  • фенкойлы
  • или иные источники

C помощью датчиков движения B.E.G. можно решить данную проблему, так как в них изначально заложена функция уменьшения чувствительности(что есть не у каждого производителя), а с  помощью специальных  линз-масок (шторок) можно настроить датчик таким образом, чтобы он не фиксировал воздушные потоки от вышеперечисленного оборудования, которое имеется практически в каждом здании.

Прежде чем перейти к монтажу устройства, вы должны убедиться, что на питающем кабеле нет напряжения. Для этого вам необходимо отключить автоматический выключатель в силовом щитке, который отвечает за питание линий освещения  в помещении, где вы собираетесь установить датчик движения.

Подключение датчика движения – дело не такое сложное, как это может выглядеть на первый взгляд. Но если вы не уверены в своих силах, лучше обратиться за помощью к профессиональным электрикам.

Обычно датчики движения имеют 3 клеммы подключения. L-фаза и N-нейтраль (ноль) – данные клеммы служат для подачи питания на датчик. L’-выход на нагрузку – это фазный выход на светильник.

Существуют датчики со спаренными клеммами N-нейтраль, для удобного подключения нагрузки или параллельного подключения нескольких датчиков. питающий кабель приходит на датчик (клеммы -L,N) и из датчика на нагрузку выходит не один провод, а два (L’,N), что позволяет подключить нагрузку без дополнительных распаечных коробок, а как известно чем меньше соединений на линии тем лучше.

После того, как вы смонтировали и подключили  устройство, необходимо проверить его работоспособность. В датчиках движения BEG после подачи питания  включается режим самотестирования, который длится 60 сек. Датчик мигает LED-индикаторами и зажигает подключенную нагрузку, на это время.  После нагрузка отключается и датчик начинает работать по заданным настройкам. Если LED-индикаторы не загораются, нужно проверить правильность подключения его к сети питания.

Правильное подключение

Не следует подключать параллельно больше пяти-восьми устройств. Чем больше датчиков подключено параллельно, тем большим и менее контролируемым становится диапазон обнаружения, и тем больше времени занимает возможный поиск неисправностей. Если много датчиков движения подключены параллельно, то подключенные потребители тока иногда могут не выключаться (как правило, эта проблема устраняется посредством применения резистивно-емкостного звена гашения).

Советы по настройке датчиков движения

Как правило датчики без сенсоров освещенности имеют всего один потенциометр (регулятор) – это настройка временной задержки, она выставляется в разных промежутках от 30 секунд до 30 мин. Это тот самый промежуток времени,  после которого датчик выключит нагрузку. Таймер постоянно продлевается, если движение в зоне действия датчика фиксируется.

Датчики движения,  которые имеют сенсор освещенности, оборудуются дополнительным потенциометром (регуляторм), который отвечает за настройку порога освещенности, при превышении которого датчик не будет включать нагрузку. Настраивается порог освещенности в пределах от 2 до 2000Люкс.

Третий параметр, который присутствует не во всех датчиках движения, это регулируемая чувствительность. Использование данного параметра помогает избежать ложных срабатываний датчика от внешних факторов.

Правильная настройка

Уровень освещенности

  • Зоны прохода 100-300 люкс
  • Рабочие зоны (офисы, комнаты для совещаний и т. п.) 600 люкс
  • Виды деятельности с большой нагрузкой на глаза 1000 люкс
  • Измерение освещенности деактивировано (символ «солнце») для зон, в которых отсутствует дневной свет, и в дневном/ночном режиме работы

Время задержки для управления светом

  • Зоны прохода около 5 мин.
  • Рабочие зоны около 15 мин.
  • Импульсный режим (1 секунда) для управления автоматическими выключателями лест­ничного освещения или системами управления зданием

Время задержки для управления устройством

  • В зависимости от вида подключенного потребителя тока от 5 до 120 мин.
  • Импульсный режим для управления системами управления зданием
  • Импульс сигнала тревоги для предотвращения ошибочных коммутаций

Типичные ошибки при монтаже

  1. Выбор места монтажа. Бывают случаи, когда потолочный датчик по ошибке монтируют на стену либо в другое неподходящее по техническим условиям место.
  2. Установка линз-масок. В комплекте с датчиками  поставляются линз-маски (шторки). Это специальные накладки на датчик, которые позволяют корректировать зону действия. В большинстве случаев они не требуются, но при монтаже их забывают снять (либо наоборот устанавливают на датчик). В результате датчик не фиксирует вообще никаких движений и не срабатывает.
  3. Неправильное подключение/установка выключателя. Установка выключателя до датчика приведет к принудительному отключение питания. И работа датчика станет невозможна.
  4. Неправильный подбор датчика.  Выбор встраиваемого датчика для бетонных потолков или наоборот накладного датчика для подвесных потолков. Во втором случае смонтировать датчик будет можно, а в первом невозможно.
  5. Ошибка программирования. Как правило ошибки в программирование возникают, если сначала не прочесть инструкцию по эксплуатации к датчику. Прочтите  инструкцию, и лишь потом меняйте настройки на потенциометрах и DIP-переключателях.
  6. Неправильный выбор помещения. Установка датчиков движения в помещениях где люди присутствуют постоянно.
  7. Неправильный выбор дальности действия. Даже у датчиков движения существует несколько зон действия: фронтальная и перпендикулярная.

Если вы внимательно прочитаете инструкцию по эксплуатации к устройству, то скорее всего досадных ошибок при монтаже и программировании удастся избежать. Вам останется только правильно настроить прибор и наслаждаться удобством использования датчиков движения.

comments powered by HyperComments

Как установить датчик движения

Автоматическое включение и выключение света возможно благодаря установке датчика движения. Данное устройство определяет наличие движущегося объекта в своей подконтрольной зоне и самостоятельно выполняет включение источников света. Использование датчиков движения повышает комфорт проживания, а также позволяет экономить электроэнергию. Особенно удобно использовать такие устройства в проходных зонах: лестница, фойе, гараже. Для наружного монтажа необходимо использовать датчик движения со степенью защиты IP44.

Как выбрать датчик движения для включения света

  1. Для того чтобы не ошибиться в выборе датчика движения Вам необходимо определиться с некоторыми моментами:
  2. Место установки. Как уже было написано ранее, для установки датчика движения на улице Вам необходимо выбирать устройство со степенью защиты минимум IP44. В ассортименте компании Gira как раз есть специальная серия для уличной установки – TX_44. Установив датчик движения в этой коллекции, Вам не нужно будет волноваться за его функционирование. Для установки в помещении (при условии, что в нем нет особых условий и повышенных требований к устанавливаемым в нем устройствам (сырости, большого количества пыли т.п.)) Вам подойдет датчик движения со стандартной степенью защиты.

  3. Угол обзора. Если помещение – проходное (у него есть несколько входов/выходов) тогда Вам желательно остановить свой выбор на потолочном варианте датчика движения. Если вас интересует контроль только какой-то одной определенной зоны, то вам подойдет и вариант для установки на стене.
  4. Мощность светильников. Выбирая датчик движения необходимо учитывать мощность устройств, которыми он будет управлять. Для этого обратите внимание на пункт «Максимальная мощность нагрузки, Вт» в его характеристиках при выборе устройства.
  5. Радиус действия. При выборе датчика также необходимо обратить внимание на расстояние, на котором он способен улавливать движение. Для небольших помещений в квартире, частном доме или офисе можно выбрать датчик с небольшим, возможно даже минимальным радиусом действия. Для использования же на улице необходимо определиться с радиусом действия и опираясь на этот параметр выбрать датчик движения.
  6. Встроенное фотореле. В современных датчиках движения присутствует фотореле. Благодаря ему освещение включается только тогда, когда уровень окружающей освещенности ниже заданного значения. И соответственно датчик не включается источник света при достаточном уровне освещенности. Это позволяет еще больше увеличить экономию электроэнергии.

Правила установки датчиков движения

После того, как окончательный выбор сделан, встает следующий вопрос: датчик движения, где установить? Для того, чтобы прибор работал корректно и приносил лишь удобство и пользу нужно внимательно выбрать месторасположение устройства. Недостаточно просто обеспечить подконтрольную зону. Нужно полностью исключить возможное влияние внешних факторов на его работу, дабы не провоцировать ложные срабатывания или полное блокирование датчика. Нельзя ставить датчик движения рядом с приборами, которые излучают тепло или электромагнитные волны. Особенно эффективна установка датчика в помещениях, где вы находитесь малое количество времени (коридор, подвал). Устанавливать же данное устройство в спальнях, ванных комнатах, гостиных не рекомендуется. В этом случае Вам будет необходимо постоянно совершать движения, дабы активировать его работу.

Как установить датчик движения

Весь комплекс работ по установке датчика движения необходимо проводить при полном отключении напряжения 220В! Обычно в комплектацию устройства входит инструкция по подключению из которой можно узнать, как установить датчик движения для включения света. При соблюдении рекомендаций по установке подключить датчик не представляется сложной задачей. Как правило датчик подключают в сеть вместо выключателя. В этом случае замыкание сети происходит автоматически. Если контролируемая область большая и один датчик с ней не справится, нужно использовать схему с двумя датчиками, расположенными в разных углах. При этом они могут контролировать один источник света. Важным моментом при такой схем подключения является то, что оба датчика должны работать от одной фазы. В противном случае может возникнуть короткое замыкание.

Схема подключения датчиков движения для освещения

Датчик движения подключается к бытовой сети 220В. В модельном ряду есть датчики, которые могут работать автономно от батареек. Как правильно подключить датчик движения для управления светом Вам подскажет указанная на корпусе схема. L – точка включения фазы. N – ноль. Провод от светильника должен быть подведен к клеме, обозначенной L’. Для подключения прибора нужно подавать напряжение на первые два разъема. Ниже представлены схемы подключения датчиков движения.

В ассортименте продукции компании Gira есть датчики движения для высоты установки 1.1 метра и 2.2 метра с двумя видами накладок: Standard и Comfort. Подробнее узнать о них Вы сможете тут https://www.gira.com.by/datchiki/datchik-prisutstviya-gira-knx-mini. Также в ассортименте продукции Gira Вы можете найти датчики присутствия.

Установка датчиков движения в подъездах в СПб | Цена установки датчиков движения под ключ


Установка датчика движения для включения света в подъездах — достаточно распространенная в последние годы практика. Такие устройства ставят в первую очередь для экономии электроэнергии, при этом автоматическое включение освещения еще и очень удобно.


Такая операция как установка датчиков движения входит в перечень работ, выполняемых мастерами компании «Развитие». Наши специалисты выберут оптимальные точки для монтажа приборов и подключат оборудование, срабатывающее при входе человека в подъезд.

Стоимость установки датчиков движения в подъезде












Услуга

Цена

Монтаж светильника на фасад

от 840/шт

Монтаж датчика движения

от 560/шт

Демонтирование светильников

от 140/шт

Устройство складского освещения

от 660/шт

Монтирование садово-паркового освещения

от 2450/шт

Монтаж опор освещения

от 2800/шт

Монтаж и подключение люстры

от 590/шт

Создание отверстия для точечного светильника в гипсокартоне

от 85/шт

Создание отверстия для точечного светильника в реечном потолке

от 130/шт

От чего зависит стоимость установки датчиков движения  в подъезде


Цена оснащения дома системой датчиков движения, интегрированных в систему освещения, зависит от:

  • Количества этажей и межэтажных площадок.
  • Планировки здания.
  • Исходного состояния освещения.
  • Потребности в дополнительной комплектации (кожухи для защиты от влаги, антивандальные корпуса и т.д.).


Для предварительного расчета стоимости можно использовать расценки из прайс-листа. Итоговая смета на установку датчиков движения формируется после того, как инженеры компании Развитие осмотрят объект и рассчитают оптимальную конфигурацию систем.


Технология установки подъездных датчиков движения


Датчик движения, встроенный в систему освещения, работает практически так же, как и обычный выключатель. Обычно их функции дублируются: свет включается и традиционным способом, с помощью выключателя, и при срабатывании датчика. Во втором случае продолжительность работы освещения будет ограничена — через некоторое время свет автоматически выключится.


Перед началом установки инженеры компании изучают объект и выбирают точки, в которых будут смонтированы датчики. Приборы нужно ставить с таким расчетом, чтобы они срабатывали при входе человека снаружи, а также — при выходе из квартиры на площадку. Чаще всего устройства крепят либо напротив дверей, либо на потолках для охвата в 360°.


Кроме того, нужно соблюдать такие требования к месту установки:

  • Удаленность от отопительных приборов.
  • Защиту от прямых солнечных лучей и света уличных фонарей (это приводит к многочисленным ложным срабатываниям).
  • Защиту от электромагнитного излучения, влаги или других факторов, которые могут повредить электронные компоненты.


Установленные датчики подключаются к электросети, которая обеспечивает питание осветительных приборов. Система настраивается: мастера устанавливают время работы (24 часа в сутки или только ночью), проверяют срабатывание фотоэлементов и контролируют включение света. Только после всех проверок система автоматического включения освещения может эксплуатироваться.

Оснащение подъездов датчиками движения


Поручить монтаж датчиков движения в подъездах жилых домов и на других объектах Санкт-Петербурга можно мастерам ООО «Развитие». Мы проектируем системы автоматизации освещения с учетом планировки зданий и других факторов, а монтажные работы выполняют электрики с высокой квалификацией.


Стоимость реализации такого проекта вполне доступна — при этом он быстро окупается за счет экономии электричества. На все выполненные работы предоставляется гарантия.

Установка датчика движения | Поддержка TELUS

Я не могу добавить датчик в свою систему безопасности TELUS SmartHome

Если вы не можете добавить датчик движения (т.е. вы уже пытались добавить датчик несколько раз или прошло более 30 минут с момента удаления аккумулятор), попробуйте сбросить настройки датчика, сняв крышку устройства. Затем нажмите и удерживайте желтую кнопку рядом с аккумулятором около 10 секунд, пока светодиод не начнет мигать красным.Это сбросит настройки устройства, и теперь вы сможете повторно добавить датчик.

Где мне установить датчик движения?

Датчик движения следует устанавливать на чистой поверхности внутри вашего дома. Убедитесь, что вы протерли место перед установкой датчика. Другие передовые методы:

  • Держите датчик вдали от источников тепла, сквозняков и прямых солнечных лучей
  • Датчик следует устанавливать на твердой устойчивой поверхности
  • Датчик будет работать при рабочих температурах от -10 ° до 50 ° C.

Как установить защитный экран для датчика движения?

Датчик движения имеет встроенный щиток для домашних животных, который может игнорировать движения домашних животных весом до 38 кг (85 фунтов).Если у вас есть домашние животные, не снимайте щиток с питомцем.

Как установить датчик движения

Чтобы установить датчик движения, следуйте приведенным ниже инструкциям.

  1. Закрепите кронштейн на стене
  2. Совместите извещатель с кронштейном. Сдвиньте детектор вверх до щелчка.
  3. Нажмите на язычок в нижней части устройства и отделите крышку от основания.
  4. Вставьте аккумулятор. Обратите внимание на полярность
  5. Установите крышку обратно на основание
  6. Закрепите датчик движения винтом снизу
  7. Совместите датчик с кронштейном
  8. Сдвиньте датчик вверх до щелчка

Мой датчик движения не проходит пошаговый тест

Если вы тестируете свой датчик с помощью мобильного приложения TELUS SmartHome, и устройство постоянно не проходит пошаговый тест, возможно, вы ввели неверный идентификатор датчика на более раннем этапе или что датчик неисправен.

Позвоните в службу технической поддержки TELUS по телефону 1-855-255-8828 , чтобы решить проблему и завершить установку.

Размещение и установка датчика движения — Служба поддержки клиентов Somfy Protect

Ссылка должна быть установлена ​​перед добавлением датчика движения. Единственный способ установить датчик движения — использовать мобильное приложение Somfy Protect.

Рекомендации по размещению

На мебели или на стене

Датчик движения Somfy можно разместить на предмете мебели, полке или установить на стене (вдоль стены или под углом) с помощью подставки и клейких лент.

Угол обнаружения

Разместите датчик движения так, чтобы закрыть отверстия, которые вы хотите защитить: расположите его перпендикулярно потоку движения в комнате.

Места, которых следует избегать

Датчик движения предназначен для использования внутри помещений:

  • Не размещайте его рядом с источником тепла
  • не подвергайте его воздействию прямых солнечных лучей или других источников света (лампы и т. Д.).)
  • Не подвергайте воздействию воды или сквозняков
  • Избегайте препятствий: на охраняемой территории не должно быть препятствий

Как установить с помощью приложения

1. В меню «Настройки», затем «Мои компоненты» выберите «Добавить компонент»; выбрать датчик движения

2. Откройте крышку, снимите язычок батареи (или снимите, а затем снова вставьте батареи, если язычок был ранее удален)

3.Переверните датчик движения, затем снова поместите его правой стороной вверх. Сирена подтвердит это действие звуковым сигналом; датчик успешно подключен

4. Теперь все, что вам нужно сделать, это назвать датчик в соответствии с его местоположением в вашем доме

Функциональный тест

Перед завершением установки вы можете провести функциональную проверку. Этот тест также может быть проведен позже.

1. Переверните датчик движения и установите его на место.

2.Двигайтесь перед датчиком движения, пока вас не обнаружат, что сопровождается звуковым оповещением сирены

.

3. На этом установка завершена. Вы сможете снова протестировать датчик по своему желанию

Связанный вопрос

Инструкции по установке датчика движения

Ooma | Smart Security

В комплект поставки датчика движения Ooma входят следующие элементы:

  • Датчик движения Ooma
  • Клейкие подушечки
  • Приставка для стойки
  • Крепежные винты и анкеры для гипсокартона
  • CR123A аккумулятор
  • Краткое руководство

При первой настройке датчика движения вам потребуется подключить его к базовой станции Telo.Вы можете подключить датчик, следуя этим инструкциям:

  1. Поместите датчик в пределах десяти футов от базовой станции Telo.
  2. Используйте мобильное приложение, чтобы нажать кнопку «Добавить датчик» на панели управления.
  3. Выберите тип датчика, который вы хотите подключить.
  4. Следуйте инструкциям на экране, чтобы завершить процесс сопряжения.

После сопряжения датчика убедитесь, что датчик вскрытия нажата, и решите, где вы хотите его установить.Датчик движения не защищен от атмосферных воздействий, поэтому его следует устанавливать в сухом помещении. Беспроводной сигнал между датчиком движения и базовой станцией Telo может быть заблокирован металлами, поэтому не устанавливайте его на металлическую поверхность, такую ​​как холодильник или водонагреватель. Наконец, имейте в виду, что датчик движения может улавливать движение ваших домашних животных, поэтому вы можете направить датчик немного выше пола при его установке.

Существует множество различных способов установки датчика движения Ooma:

Клейкая лента монтажная

Чтобы установить датчик движения на стене с помощью прилагаемой липкой ленты, сначала протрите поверхность влажной тканью.Высушите поверхность, а затем снимите скотч. Прижмите одну сторону ленты к датчику, затем прижмите датчик к стене и удерживайте его на месте в течение 30 секунд.

Установка шурупов и анкеров для гипсокартона

Чтобы установить датчик движения в гипсокартон, начните с использования монтажной пластины в качестве шаблона и просверлите четыре отверстия размером с прилагаемый анкер для гипсокартона. Вставьте анкеры для гипсокартона в отверстия и затем прикрутите монтажную пластину на место. Снова прикрепите датчик к монтажной пластине.

Винтовой монтаж

Чтобы прикрутить датчик к поверхности без гипсокартона, прикрутите монтажную пластину к стене в нужном месте. Снова прикрепите датчик к монтажной пластине.

Монтажная установка

Датчик движения можно разместить на любой устойчивой поверхности, установив его в прилагаемую подставку. Этот метод установки не требует клейких подушек или винтов.

советов по максимально эффективному использованию ваших датчиков движения

советов по максимально эффективному использованию ваших датчиков движения

Иногда кажется, что датчики движения работают неправильно.Ложные срабатывания сигнализации, отсутствие сигнализации или другие неполадки с датчиками движения создают им плохую репутацию в мире домашней безопасности. Но часто есть много вещей, которые вы можете сделать, чтобы убедиться, что они работают должным образом.

Датчики движения

бывают разных видов — свет, сигнализация и камеры — и каждая из них имеет свои уникальные особенности, помогающие охранять ваш дом. Это универсальное устройство, которое дает пользователям полный контроль над своей собственностью. Вы можете максимально использовать свои датчики движения, понимая, как они работают и где они могут работать в вашем собственном доме.

Как работают датчики движения

Основная цель датчика движения — обнаруживать, когда кто-то незваный находится поблизости или в вашем доме. Датчик движения отправляет сигнал вашей системе безопасности, и в случае срабатывания оповещения отправляется вам и вашему центру мониторинга.

Есть два основных типа датчиков движения, используемых в доме: активное движение и пассивное движение.

  • Активное движение — работает с использованием звуковых волн и обычно используется в автоматических дверях, таких как гаражные ворота.
  • Пассивное движение — использует пассивное инфракрасное излучение для обнаружения излучаемой инфракрасной энергии или тепла. Это наиболее распространенный тип датчика движения в жилых домах.

Идеальное размещение

Размещение — большая часть успешного приложения для датчиков движения. Они работают лучше всего, когда размещаются высоко, чтобы покрыть большую площадь. Может показаться очевидным размещение датчиков движения рядом с дверью или окном, но такое размещение может блокировать их диапазон, и любое действие перед датчиком показывает только незначительные изменения инфракрасной энергии с течением времени.Они также работают, обнаруживая колебания температуры, поэтому солнечное окно или рядом с нагревательным элементом не имеет смысла для их размещения.

Лучше всего разместить датчик движения в углу комнаты, откуда открывается хороший обзор ваших входов и который легко обнаруживает любые изменения в комнате.

Предотвращение ложных тревог

Ложные срабатывания сигнализации — один из основных недостатков датчиков движения, но есть способы предотвратить его. Предотвращение ложных срабатываний в основном зависит от размещения, но также и от содержания.Большинство новых систем игнорируют все, что меньше 2,5 футов или 85 фунтов. Несколько вещей, которые следует учитывать при выборе размещения датчиков движения в вашем доме:

  • Домашние животные
  • Занавески или растения, обдуваемые кондиционерами или обогревателями
  • Низкий уровень заряда батареи
  • Вентиляторы потолочные
  • Объекты, движущиеся рядом с датчиками движения

Наилучшее применение для датчиков движения

Помимо очевидного использования датчиков движения, они также предлагают некоторые другие функции помимо обнаружения грабителей:

  • Предупредить вас, если ваши дети придут домой поздно
  • Автоматически звонить в дверной звонок, когда кто-то приближается к входной двери
  • Экономия энергии за счет использования освещения с датчиком движения в незанятых местах
  • Сообщите вам, если домашние животные теряют свободу или находятся в комнатах, где они не должны находиться.

Идеи для установки светильников с датчиками движения

Освещение с датчиками движения — практичное дополнение к системе безопасности дома в Массачусетсе, которое довольно легко установить.Когда свет включается, он предупреждает вас о присутствии человека или животного в пределах диапазона освещения. Этот тип освещения с датчиком движения также обеспечивает лучшую видимость, когда вы приходите домой после наступления темноты. Независимо от того, несете ли вы пакеты или своих детей, свет включается без помощи рук, поэтому вам не нужно ничего класть, чтобы включить выключатель.

Как работают светильники с датчиком движения

Освещение детектора движения имеет постоянный источник питания, если вы подключаете его с помощью проводов, но свет не горит постоянно.После установки встроенный датчик обнаруживает движение и включает свет. Это полезно для установки в качестве экономичной функции, потому что, даже если источник питания подключен постоянно, энергопотребление срабатывает только тогда, когда устанавливаемое вами устройство обнаруживает движение и включается свет, поэтому энергия, за которую вы платите, не потрачено.

Типы датчиков движения, используемых в осветительных приборах

Существуют различные типы датчиков движения, которые необходимо установить, и ваш профессиональный установщик из 128 Сантехника является отличным источником информации о типе датчика освещения и движения, который лучше всего установить для вашего дома.Датчики движения могут обнаруживать движение в зоне на основе изменений температуры, звуков или температуры и звука, используя:

  • Инфракрасная технология
  • Микроволны
  • Звуковые волны

Типы источников энергии, используемых для освещения движения

В дополнение к Используя различные типы датчиков движения, блоки освещения движения, которые вы можете установить, также предназначены для работы с различными типами источников энергии, включая солнечную, аккумуляторную и электрическую.Хотя электрическое освещение часто идеально подходит для установки в местах рядом с вашим домом, могут быть случаи, когда вы можете предпочесть установить освещение движения с питанием от солнечной или аккумуляторной батареи. Эти типы могут быть идеальными для установки в темном открытом пространстве вашего двора или сада, вдали от дома.

9 практических причин для установки светильников с датчиком движения

При установке светильников с датчиками движения выбор места для их установки влияет на их эффективность в качестве меры домашней безопасности.Подумайте о местах, где вам нужно установить больше освещения для безопасности или удобства. Есть также ряд деталей, которые следует учитывать перед установкой освещения датчика движения, в том числе близость к переключателю, необходимость в новых проводах при установке переключателя и какие места больше всего нуждаются в дополнительном освещении.

1. Когда нет удобного переключателя света

Освещение движения особенно полезно устанавливать в местах, где поблизости нет переключателя света. Вместо того, чтобы искать выключатель, а затем бежать к двери или окну, если вы слышите что-то на улице или стук в дверь, вы можете установить освещение с датчиком движения, которое срабатывает при движении.Таким образом, все, что вам нужно сделать, это посмотреть на улицу, чтобы увидеть, кто или что активировал датчик движения на свету.

2. Когда вам нужен свет в гараже

Освещение с датчиком движения полезно устанавливать в таких местах, как гараж, потому что датчик движения улавливает ваше движение и включает свет за вас. Таким образом, если ваши руки забиты продуктами или ключами от машины, вы сможете перемещаться по хорошо освещенному гаражу, не добавляя дополнительных шагов для включения света.

3. Освещение ступеней

Установка подсветки движущихся объектов, чтобы ступеньки освещались, было легче увидеть, куда вы ступаете.Это удобно, если ваша прачечная находится в подвале или наверху, и вы часто носите большие вещи наверх или вниз. Когда вы устанавливаете освещение с датчиком движения, вы можете сосредоточиться на задаче подъема или спуска по лестнице, не тратя время на размышления об освещении.

4. Облегчение посещения ванной комнаты

Ванная комната может быть не первым местом, которое приходит на ум, когда вы хотите установить освещение движения. Тем не менее, подумайте о том, как просто зайти в ванную комнату, когда вы хотите спать и вам не нужно иметь дело с выключателем света или диммером.Установка динамического освещения в ванной также избавляет вас от необходимости выключать свет, когда вы выходите из комнаты, что может быть полезно, если вы хотите спать во время ночного посещения туалета.

6. Добавьте дополнительный свет на крыльцо

Даже если у вас уже есть выключатель света на крыльце, установка динамического освещения — это способ повысить безопасность, которая вам нравится. Когда включается свет движения, который вы устанавливаете, злоумышленник может изначально не знать, был ли свет активирован человеком внутри дома или датчиком движения.Таким образом, включение света может побудить злоумышленника уйти, а также предупредить вас о движении на вашем крыльце.

7. Сделайте ярче темные участки снаружи вашего дома

Думайте как нарушитель, ища места для установки освещения вокруг вашего дома. Выйдите на улицу после наступления темноты и поищите потенциальные точки входа в ваш дом, которые плохо освещены и нуждаются в установке датчика движения. Например, если дверь или окна вашего патио находятся в очень темном месте, вы можете установить движущийся свет.Это те места, где вы можете установить движущееся освещение, потому что оно помогает повысить вашу безопасность.

8. Повышенная безопасность при ходьбе в помещении

Установка динамического освещения в комнатах, в которые вы часто заходите с вещами, может быть полезна домовладельцам. Такие помещения, как прачечная или кладовая, являются идеальными местами для установки светильника, который активируется детектором движения. Детские игровые площадки и вольеры для домашних животных также являются зонами, в которых установка датчика движения может быть полезна, поскольку она улучшает видимость пешеходных зон, где могут скапливаться игрушки или домашние животные могут спать.

9. Безопасность при парковке или прогулке на открытом воздухе

Если вы устанавливаете движущиеся огни, которые освещают тротуары и парковку, это повышает вашу безопасность при входе в дом в ночное время. Дополнительные фары, которые вы устанавливаете, также позволяют легче увидеть, есть ли кто-то рядом с вашей машиной ночью.

10. Осветите свой двор или сад

Вы можете установить движущийся свет, чтобы улучшить ландшафт вокруг вашего дома в Массачусетсе. Установленные вами светильники позволяют видеть темные участки вне дома, когда что-либо движется.Убедитесь, что датчики движения установлены вдали от кустов и веток деревьев, чтобы они не включали свет каждый раз, когда дует ветер.

Улучшите свой дом с помощью светильников с датчиком движения

Есть множество причин для установки светильников с датчиками движения вокруг вашего дома, в том числе:

  • Установка светильников с датчиками движения для дополнительной безопасности
  • Установка светильников с датчиками движения для улучшения ландшафта вокруг ваш дом
  • Установка светильников с датчиками движения, чтобы осветлить темные области внутри и вокруг вашего дома для дополнительного удобства

Установите светильники с датчиком движения в ключевых областях по периметру вашего дома в Массачусетсе, позвонив в 128 Сантехника сегодня, чтобы назначить встречу.Наши профессионалы помогут вам определить места, где вам больше всего нужен дополнительный свет, и установят светильники, которые сделают ваш дом более привлекательным.

abode Руководство по установке внутреннего датчика движения — Abode

Беспроводной датчик движения Abode использует передовые алгоритмы ADSP для обеспечения исключительной чувствительности, надежности и устойчивости к ложным тревогам.

После установки, когда ваша система поставлена ​​на охрану в режиме отсутствия, при обнаружении движения устройство срабатывает и передает сигнал тревоги на шлюз места жительства для обработки с помощью веб-приложения и мобильного приложения.

Движение было разработано так, чтобы обеспечить диапазон обнаружения 35 футов с широкоугольным объективом 90 градусов при установке на высоте 6,5 футов над полом.

Датчик движения предназначен для установки на плоской поверхности или в углу, в комплект входит двусторонний скотч, который можно использовать на плоской задней части или на каждом краю устройства, чтобы он прилипал к поверхности или угловое положение. Хотя в комплект поставки устройства входят винты для крепления, если требуется дополнительная двусторонняя лента, ее можно найти в местном хозяйственном магазине или на Amazon.

Датчик движения рекомендуется устанавливать в следующих местах:

  • Где домашние животные не могут войти в зону обнаружения, так как датчик движения не защищен от домашних животных, и они активируют этот датчик.

Обозначение компонентов
Следуйте приведенным ниже инструкциям, чтобы завершить установку датчика движения. Датчик движения необходимо подключить (добавить) к шлюзу, следуйте инструкциям на стр. 4 для сопряжения датчика движения.

Таймер сна
Датчик движения имеет «время сна» примерно 1 минуту для экономии заряда батареи. Когда система поставлена ​​на охрану и обнаружено движение, датчик движения не выполняет повторную передачу в течение 1 минуты; если в течение этого периода сна будет обнаружено какое-либо дальнейшее движение, это увеличит время сна еще на минуту, поэтому непрерывное движение перед движением не истощит батарею.

Тестовый режим
Тестовый режим предназначен для проверки диапазона обнаружения датчиков движения.Чтобы войти в тестовый режим, нажмите функциональную кнопку на ее лицевой стороне один раз и отпустите. Камера движения нагревается в течение 1 минуты. Выйдите из комнаты, пока она нагревается. Пожалуйста, не включайте устройство во время этого периода прогрева. После периода прогрева вы можете активировать камеру движения (пройдя перед ней), чтобы проверить дальность обнаружения движения. При обнаружении движения светодиод Red загорится на 2 секунды.

Светодиодный индикатор
В нормальных условиях датчик движения не горит.Светодиодный индикатор функции не загорится, если он не находится в режиме пошагового теста или если имеется сбой в его связи со шлюзом.

  • Когда крышка открыта и сработал датчик вскрытия корпуса, светодиод загорится на 2 секунды, указывая на то, что он передает сигнал вскрытия.
  • Когда датчик находится в режиме тестирования, светодиод загорается каждый раз при обнаружении движения.

Для живого тестирования переведите систему в режим отсутствия и выйдите из комнаты, чтобы вас не было видно.Подождите, пока система полностью встанет на охрану. Движение проснется через 1 минуту после того, как система будет полностью поставлена ​​на охрану. И только тогда вы можете пройти через его поле зрения, он должен немедленно обнаружить и вызвать тревогу, а затем немедленно снять систему с охраны.

Батарея
В датчике движения используются простые литиевые батареи 3V CR123 или две щелочные батареи AA в зависимости от модели датчиков. Обнаружение низкого заряда батареи происходит примерно за месяц до полной разрядки. Уведомление о низком заряде батареи будет отправлено в веб-приложение и мобильное приложение.Батарея была установлена ​​на заводе перед отгрузкой с установленным активатором язычка.

Монтаж датчика
Датчик предназначен для установки на плоской поверхности или в углу с помощью крепежных винтов.

  • Основание имеет вырезы там, где пластик тоньше, для монтажа. Две заглушки предназначены для крепления к поверхности, а четыре — для крепления углов, как показано на рисунке.

Инструкции по монтажу на поверхность:

  1. Снимите крепежный винт и снимите крышку.
  2. Пробейте выбивные отверстия на внутренней стороне основания.
  3. Используя отверстия в качестве шаблона, просверлите отверстия в поверхности.
  4. Вставьте дюбели, если датчик крепится к штукатурке или кирпичу.
  5. Вкрутите основание в дюбели.
  6. Приверните крышку к основанию.

Рекомендации по установке
Датчик движения не защищен от домашних животных, и они активируют этот датчик. Обратите внимание, что на производительность влияют внешние факторы, такие как высота обнаруженного объекта, желаемая дальность обнаружения, область установки и т. Д.Предлагаемая высота установки составляет 6,5 футов и может регулироваться в соответствии с фактическими условиями окружающей среды при установке.

  • Крепление, где животные не могут попасть в зону обнаружения.
  • Не направляйте детектор на лестницы, по которым могут подняться животные.
  • В таком положении, когда злоумышленник обычно перемещается через поле обзора.
  • В углу для максимально широкого обзора.
  • Там, где его поле зрения не будет затруднено, например, шторами, украшениями и т. д.

Ограничения

  • Не устанавливайте механизм движения полностью под прямыми солнечными лучами или там, где солнечный свет падает на пол, на который смотрит датчик.
  • Избегайте установки движения в местах, где устройства могут вызвать быстрое изменение температуры в зоне обнаружения, например, кондиционер, обогреватели и т. Д.
  • Избегайте больших препятствий в зоне обнаружения.
  • Не направлять прямо на источники тепла, например камины, вентиляционные отверстия и др.

Постановка и снятие системы с охраны
Система имеет три режима работы, из которых пользователь может выбирать:

  1. Режим «В гостях» включает охрану периметра: датчики дверей / окон и датчик движения в салоне.
  2. Домашний режим включает охрану периметра: датчики дверей / окон и отключает датчик движения в салоне.
  3. Режим ожидания отключает защиту от вторжений: датчики дверей / окон и датчики движения в салоне выключены, но другие датчики, такие как датчики затопления, дыма и CO, по-прежнему включены.

A Руководство по выбору и установке систем камер с датчиком движения

Statista сообщает, что в США в 2017 году более 7.Было зарегистрировано 5 миллионов случаев имущественных преступлений, при этом ФБР добавило, что в 2018 году это число упало примерно до 7,2 миллиона случаев. Однако, несмотря на усилия наших полицейских сил и тот факт, что с начала 90-х их число ежегодно сокращается, воровство по-прежнему остается серьезной проблемой: около 72% преступлений против собственности связаны с кражами.

Вот почему многие предпочитают устанавливать домашние камеры видеонаблюдения для дополнительной защиты и безопасности, а также в качестве доказательства для полиции или страховых компаний, если что-то случится.В настоящее время популярны системы камер с датчиками движения, которые также довольно доступны по цене, поэтому сегодня мы хотели помочь вам выбрать и установить систему камер с датчиком движения.

Что такое датчики движения и как они работают?

Датчики движения срабатывают (как вы уже догадались) движением и могут быть интегрированы в различные системы домашней безопасности, адаптированные к вашим конкретным потребностям.

Освещение, активируемое движением, является одним из наиболее распространенных в доме не только в целях безопасности, но и для предотвращения падения, когда вы выходите из дома в темноте.Освещение с датчиком движения может быть особенно полезным, если у вас большой сад и вы живете в сельской местности.

Так же, как и освещение датчика движения, системы камер с датчиками движения срабатывают таким же образом и могут использоваться в качестве эффективных систем видеонаблюдения, поскольку они срабатывают только при движении, что позволяет сэкономить как на электроэнергии, так и на виртуальном хранилище. В некоторых сценариях их можно даже использовать в сочетании с освещением датчика движения для получения четкого и ясного изображения.

Наконец, еще одно распространенное применение систем камер с датчиками движения — это ограждения по периметру.Разработанные для тех, кто живет на объектах, расположенных на большей площади земли, датчики движения по периметру вашей собственности могут отправлять вам оповещения в вашем доме, если они срабатывают.

Как видите, датчики движения можно использовать по-разному, чтобы вам было легче отдыхать в более безопасной и защищенной среде.

Итак, что за наука стоит за ними? Как именно они работают? Чтобы ответить на этот вопрос, нам нужно взглянуть на различные типы камер с датчиками движения.

Типы систем камер с датчиками движения

Системы с пассивным инфракрасным излучением

Некоторые камеры с датчиками движения оснащены «инфракрасным глазом». Инфракрасный — это спектр света, невидимый невооруженным глазом, который определяет тепловые сигнатуры различных объектов, животных и людей.

Каждая камера с датчиком движения будет немного отличаться с точки зрения того, какие движения могут вызвать срабатывание датчика, но, как правило, хорошим ориентиром является значение минимум 25-35 фунтов, показывающее какую-либо форму движения.

Микроволновый датчик занятости

Некоторые камеры с датчиком движения также могут быть оснащены микроволновой технологией, что означает, что вместо использования инфракрасных волн света используются микроволновые импульсы. Говорят, что микроволновые датчики присутствия являются активной технологией, а не пассивными, как мы видим выше. Эти датчики имеют больший диапазон, но, как правило, встречаются реже, поскольку они более дорогие и могут легко пострадать от электрических помех.

Датчик движения с двумя технологиями

Наконец, вы также можете получить датчики движения с двумя технологиями, которые представляют собой комбинацию двух типов камер с датчиком движения, упомянутых выше.Система работает лучше всего, когда активированы обе технологии, что снижает вероятность ложных срабатываний.

Камеры также могут предлагать менее распространенные типы технологий, такие как вибрация, жесты, ультразвуковые волны и томографические датчики.

Проблемы с обнаружением движения

Когда впервые появились системы обнаружения движения, они были слишком чувствительны, а это означало, что малейшее срабатывание приводило к тому, что люди получали предупреждения о том, что на самом деле не было проблемой безопасности.Это все еще может происходить сегодня с более крупными собаками и, если вы живете в дикой местности, с крупными млекопитающими. Однако теперь системы можно легко настроить и настроить на разные уровни чувствительности; Это означает, что вы не завалены этими ложными сигналами тревоги.

В настоящее время хорошая интеллектуальная камера легко подключается к вашему телефону, поэтому вы можете настроить ее и протестировать, чтобы настроить чувствительность по своему вкусу. Вы также можете быстро проверить камеру, если сработает предупреждение, и сделать это, где бы вы ни находились.

Другой распространенной, но легко решаемой проблемой является отсутствие предупреждений. Если вы находитесь вдали от дома или на другой стороне вашей собственности, вы можете не подозревать, что существует угроза безопасности. Обходные пути для этого на самом деле довольно просты, и в большинстве случаев это связано с техническими сбоями.

Либо предупреждения могут случайно выключиться, либо ваши электронные письма / уведомления могут быть отправлены на неправильный адрес электронной почты или отправлены в папку для спама. Другая, иногда распространенная причина отсутствия предупреждений заключается в том, что адрес электронной почты, связанный с учетной записью, мог не быть подтвержден / подтвержден в целях безопасности, а это означает, что предупреждения не приходят.

Если у вас возникли проблемы с предупреждениями и вы попробовали описанные выше обходные пути, следующим пунктом назначения будет обращение к производителю.

Как выбрать правильную камеру с датчиком движения

Как видите, существует бесконечное количество вариантов систем камер с датчиком движения, так как же выбрать правильный? Все зависит от индивидуальных особенностей каждой камеры и от того, как они вам подойдут. Давайте взглянем на некоторые важные особенности, которые следует учитывать.

Дальность действия: При установке камер на внешней стороне территории вы должны быть уверены, что у них будет хороший диапазон.В таком сценарии инвестирование в двойную систему, которая обладает свойствами инфракрасного обнаружения с возможностью дальнего действия микроволновых датчиков, может быть отличным выбором.

Крепления: Есть ли у камеры крепления? Если да, то какие? Легко ли они поместятся на внешней стене? Это все вопросы, которые вы должны задать себе, глядя на потенциальные модели.

Сенсорная технология: Понимая различные типы технологий обнаружения движения, которые мы перечислили выше, вы сможете принять более обоснованное решение о том, какой из них лучше всего подойдет для вашего дома.

Простота установки: Никто не хочет тратить часы на установку системы или платить за то, чтобы кто-то установил ее, поэтому всегда следует выбирать то, что легко установить. Получите рекомендации от друзей и даже спросите их мнение у людей, работающих в магазине. Если сомневаетесь, погуглите. В сети множество обзоров, и в них обязательно упоминается процедура установки. Amazon — отличная отправная точка, так как теперь вы можете фильтровать отзывы по ключевым словам.

Установка системы камеры с датчиком движения

Хотя сама система камеры может показаться сложной частью оборудования, ее установка не должна быть такой сложной, хотя ее размещение может занять некоторое время.

Позиционирование может быть немного сложным, вы хотите, чтобы оно располагалось достаточно высоко, чтобы захватить как можно больше. Камера, расположенная выше, увеличивает угол обзора и срабатывает при приближении к ней человека, а не когда он находится прямо под ней.Установка камеры на высоте, превышающей досягаемость, также помогает избежать любого потенциального взлома. Однако не размещайте его слишком высоко, так как это может повлиять на качество изображения, снятого камерой — вы должны иметь возможность различать человека, приближающегося к вашей собственности. Если у вас нет другого выбора, вам следует рассмотреть возможность использования камеры видеонаблюдения 4K для получения наилучших деталей.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
