Как правильно соединить медный и алюминиевый провод?

При частичной замене электропроводки, удлинения проводника или замене сгоревшего участка используется провод. Бывает, что по своему материалу они не совпадают. Тогда возникает необходимость соединить алюминиевые провода с медными. Существует пять способов такого соединения, и у каждого есть свои преимущества и недостатки. Для некоторых из них требуется предварительная подготовка проводника.

Опасность плохого соединения проводов

Промышленность выпускает для бытовых целей провода двух видов, медные и алюминиевые. Первые имеют меньшее сопротивление, что позволяет при одинаковой нагрузке использовать меньшее сечение. Они более устойчивы к механическим нагрузкам, это дает возможность неоднократно скручивать, не бояться, что переломятся в месте надреза. У последних одно преимущество — сравнительная дешевизна. Но она порой играет ключевую роль. Что может произойти, если место соединения некачественное?

Медь и алюминий имеют разные характеристики, например, разный коэффициент расширения при нагревании. Когда по алюминиевому проводнику проходит большой ток, он начинает «течь». Если жилы при нагревании или охлаждении будут перемещаться относительно друг друга, это приведет к появлению зазора между ними. Зазор, в свою очередь, будет приводить к разряду (искрить). Искры могут вызвать пожар. Наряду с этим, медь и алюминий начинают окисляться, Сопротивление между ними увеличивается, напряжение из-за этого падает или может совсем исчезнуть. Перепады напряжения могут плохо сказаться на подключенных приборах.

Методы соединения меди с алюминием

Существует несколько способов соединения. Все они имеют свои плюсы и минусы. Одни требуют специального оборудования и навыков, другие просты в использовании. Вот несколько из них:

• скрутка;
• резьбовое;
• клеммное;
• неразъемное.

Скрутка проводов

Категорически запрещается использовать скрутку ​в пожароопасных помещениях.

Это самый быстрый и легкий способ. Берутся два или более провода и обматываются относительно друг друга. Нельзя оставлять одну или более одной жилы прямыми. Существует правило — толстые жилы должны иметь не менее трех витков, тонкие (от 1 мм и меньше) — пяти. Чтобы снизить окисление проводника, медную жилу на длину скрутки пропаивают. То же правило применимо и к многожильным медным кабелям.

После того как была произведена скрутка, ее необходимо оградить от окружающей среды путем покрытия любым водостойким лаком. Это необходимо для уменьшения дальнейшего чрезмерного окисления. Затем ее изолируют изолентой или специальными колпачками, которые продаются в магазине, и прячут в изоляционный корпус. Но даже все это не дает гарантии, что скрутка будет работать безупречно.

Резьбовой метод

Более трудоемкое по сравнению со скруткой соединение. Требует инструмент и некоторый навык. Обладает большей механической прочностью. По электрической части оно лучше скрутки. Позволяет сразу соединять большое количество проводов, причем разного сечения. Можно соединять как одножильные, так и многожильные.

Для соединения используется болт, на который по очереди надеваются проводники. Они заранее зачищены и завернуты в колечки. Каждая жила, если они изготовлены из разного материала, прокладывается шайбой. На последний проводник накладывается шайба и пружинная шайба. Весь пакет закручивается гайкой до тех пор, пока пружинная шайба не выпрямится. Дальнейшее сдавливание может привести к обрыву проводника.

Чтобы шайба не перерезала провода, их необходимо надевать в шахматном порядке (чтобы они не лежали друг на друге). Если медный провод облудить, шайбы не нужны. Многожильный медный провод так же нужно спаять, тогда при сжатии он не будет распадаться.

После сборки необходимо принять меры, предотвращающие замыкание с соседними пакетами.

С течением времени необходимо проводить проверку состояния пружинной шайбы, если ослабела — подтягивать гайку. Такое соединение предотвращает искрообразование, позволяет выводить провода по разным направлениям. При необходимости легко разбирается и собирается, не повреждая проводник.

Клеммный способ

Клеммное соединение изготавливается на заводах. Имеет обширный ассортимент. Можно выделить две группы:

• колодки;
• клеммники.

Колодки имеют разные формы и конструкции. Суть заключается в том, чтобы к одному проводнику (пластина, четырехгранник и т. д. ) прикрепить несколько проводов, которые вставляются в специальные разъемы и прижимаются винтом. Как правило, сами колодки прикрепляются к основанию, создавая жесткость конструкции.

Преимущество колодок в том, что не нужны предварительные действия, за исключением зачистки жил. Соединение происходит быстро, не требуя никаких навыков. Они незаменимы, если проводник короткий (подключение люстры, восстановление перебитого провода). Если находятся в распределительных щитках, щитках учета — не требуют изоляции. Поскольку каждый провод подключается отдельно, можно использовать и медные, и алюминиевые провода.

К недостаткам можно отнести следующее:

• менее устойчивы к механическим нагрузкам, чем резьбовое соединение;
• каждая колодка рассчитана для проводника определенного сечения;
• нельзя подключить провода большого и малого диаметра одновременно;
• занимают больше места по сравнению с предыдущими вариантами.

Клеммники в последнее время нашли широкое применение. По своему назначению они бывают двух видов:

• многоразовые;
• для разового использования.

Многоразовый клеммник представляет полностью изолированную колодку. Вместо винтов используется пружинная пластина, которая отжимается с помощью пластикового рычажка. После чего в проем вставляется провод. В некоторых вариантах пластина имеет зубчики, что позволяет использовать незачищенные провода. Чтобы вытащить провод, необходимо снова приподнять рычажок.

Разовые имеют тот же принцип, но не имеют рычажка. Предназначены для разового использования. Если провод все же вытащить и снова вставить, качество соединения будет плохим.

Преимущества:

• позволяет очень быстро производить соединение алюминиевых и медных проводов между собой;
• требуется минимальная подготовка;
• простота в употреблении;
• имеется готовая необходимая изоляция.

Недостатки:

• способ самый чувствительный к механическим нагрузкам;
• по сравнению с другими соединениями он самый дорогой;
• чувствителен к большому току и, по комментариям пользователей, не выдерживает регламентированную нагрузку.

Неразъемный метод

Пожалуй, самый трудоемкий способ. Требует специальных знаний и навыков. Необходимы специальные инструменты и приспособления. К этому способу относятся:

• клепочный;
• паяльный.

Клепочный очень похож на резьбовое соединение, с той лишь разницей, что вместо болта используется заклепка. Концы проводов очищаются от изоляции и зачищаются наждачной бумагой. При сочетании алюминиевого и медного проводов последний облуживается. Также это применимо и к медному многожильному проводу. После чего делаются колечки чуть большего диаметра, чем заклепка. В завершение, когда вся конструкция собрана (без промежуточных шайб), надевается сверху шайба. Все это сдавливается клеммником. Изолируется так же как и резьбовое.

Паяльный используется там, где нужна высокая надежность соединения и малое его сопротивление. Похож на скрутку, но провода спаиваются. Обычным способом для алюминия этого добиться невозможно, поэтому провода необходимо подготовить.

Для этого понадобится раствор медного купороса, небольшая неметаллическая емкость, источник постоянного напряжения на 9−24 В. В емкость наливаем раствор медного купороса и опускаем предварительно очищенные проводники на длину скрутки. Медный провод подключаем к «+», чтобы электроны шли от него, а алюминиевый к «-«. Включаем источник питания.

Напряжение, конечно, можно и увеличить, главное, чтобы раствор не закипел или не было перегрузки в электрической цепи. Можно и снизить напряжение, тогда процесс будет протекать медленнее. Все это работает до тех пор, пока алюминиевый провод не покроется медной пленкой.

После чего оба провода покрываются слоем олова. Делается скрутка в 3 витка для толстого провода и 5 — для тонкого (менее 1 мм). Все это тщательно пропаивается. Осталось покрыть их водонепроницаемым лаком, изолировать — и соединение готово.

Преимущества:

• имеет эстетичный вид;
• хорошая механическая прочность;
• надежное соединение.

Недостатки:

• нет возможности разобрать;
• можно работать только со съемными проводами;
• покупка дополнительного оборудования;
• требует некоторых навыков.

Теперь, зная все способы соединения медного и алюминиевого проводов без пайки, вы сможете устранить эту проблему при ее появлении.

Как соединить медный и алюминиевый провод правильным способом

Еще достаточно много квартир, в которых электрическая проводка сделана алюминиевыми проводами. А так как производители осветительных приборов и электротехники перешли на медные питающие кабели, то вопрос, как соединить медный и алюминиевый провод, сегодня еще актуален. Ввиду того, что медь и алюминий имеют разные электрические потенциалы, то между ними обязательно будет образовываться напряжение. Если бы эта связка двух металлов располагалась в вакууме, то соединение прослужило бы вечно. Что нельзя сказать о воздушной атмосфере, где присутствует влажность. Она и является катализатором химических процессов внутри контакта меди и алюминия.

Специалисты давно пришли к мнению, что разность потенциалов больше 0,6 мВ уже опасна для соединений проводов. Долгосрочным такой контакт не назовешь. Что касается меди и алюминия, то между ними электрический потенциал равен 0,65 мВ, что выше нормы. Получается гальваническая пара, как в батарейке. Поэтому соединять их в электрической проводке не разрешается. Но что делать тем, у кого в квартире или доме схема разводки проводов алюминиевая? Есть несколько выходов.

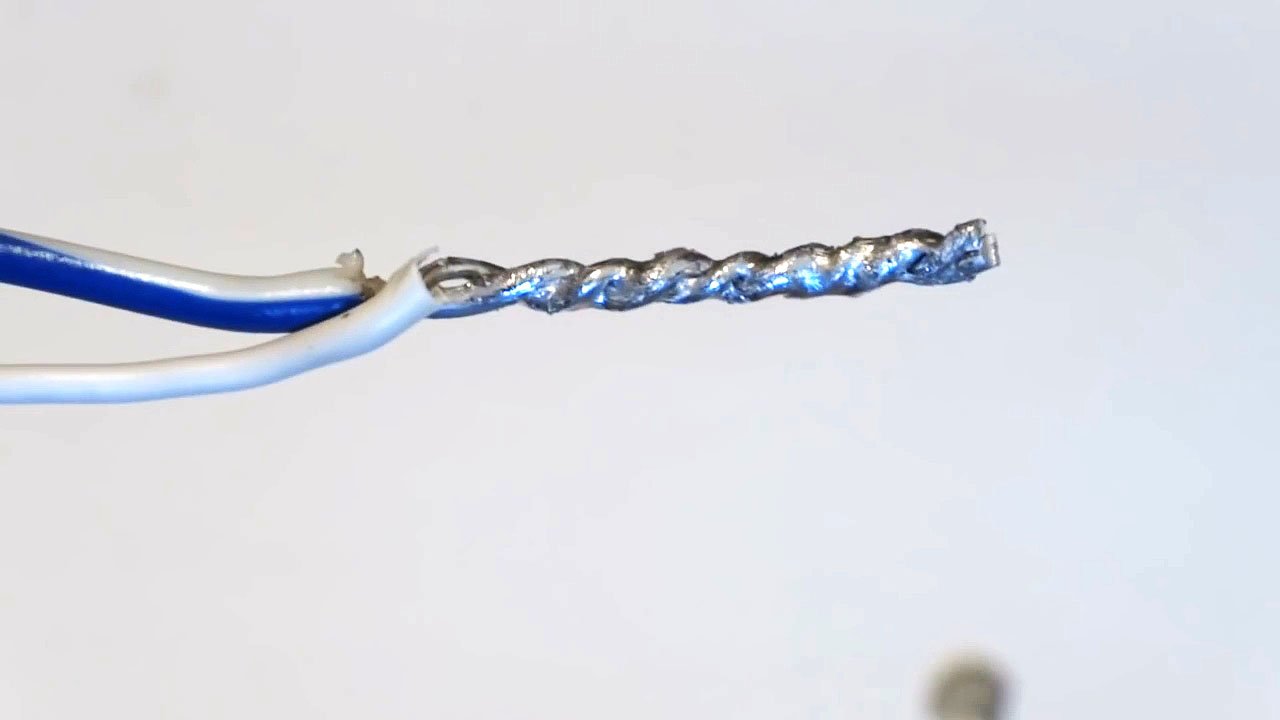

Скрутка двух проводов

Самый старый вариант соединения электрических проводов – скрутка. Он же и самый простой. Возвращаемся к электрическим потенциалам металлов. У алюминия со свинцово-оловянным припоем разница потенциалов составляет 0,4 мВ, у меди с припоем всего лишь 0,25 мВ. Получается так, что если один из соединяемых проводов обработать этим припоем, то можно провести безопасное их соединение. Обычно припой наносят на медный провод.

Лудить можно и одножильный провод, и многожильный. Во втором случае жилы необходимо скрутить, при этом учитывается их количество. Для кабелей большого сечения лудить можно три жилы, для малых сечений (не больше 1 мм²) пять жил.

Но даже этот вариант соединения не дает стопроцентной гарантия, что контакт будет работать долго. Есть такое понятие, как линейное расширение металлов, то есть под действием температур они расширяются. При скрутке добиться плотного прижима проводов друг к другу не всегда получается. При расширении между ними образуются зазоры, которые уменьшают плотность примыкания. А это ведет к снижению токопроводящей величины. Вот почему скрутку сегодня используют редко.

Резьбовой контакт

Считается, что резьбовые соединения меди с алюминием – это самые надежные контакты, которые прослужат без проблем весь срок эксплуатации самих проводов. Простота соединения и возможность состыковать несколько кабелей в одном узле делают этот тип сегодня востребованным. Правда, его обычно используют для стыковки проводов большого сечения. Количество соединяемых электрических линий будет ограничено лишь длиною болта (винта).

Возвращаемся к электрическому потенциалу металлов и определяем, что между алюминием и сталью (из нее сделаны все элементы болтового соединения) разница потенциалов составляет 0,2 мВ, между медью и сталью – 0,45 мВ, что опять-таки меньше норматива. То есть, всем присутствующим в связке металлам окисление не грозит. Прочность соединения алюминиевых проводов с медными в данном случае обеспечивает хорошо проведенный зажим гайки. Между двумя жилами устанавливаются стальные шайбы, как ограничитель или разрыватель контакта.

Внимание! В процессе эксплуатации резьбового соединения необходимо позаботиться о том, чтобы под действием колебаний здания не произошло самопроизвольное откручивание гайки. Это приведет к ослаблению контакта. Поэтому под плоскую шайбу обязательно укладывается шайба Гровера.

Как провести правильно контакт резьбовым соединением

Чтобы правильно соединить алюминиевые и медные провода между собой, необходимо:

• Удалить изоляционный слой на длину, равную четырем диаметрам болта. Если используется болт М6, то длина открытого участка должна быть 24 мм.
• Если жилы уже имеют окисление на поверхности, то надо их очистить.
• Концы сворачиваются в кольца диаметром чуть больше диаметра болта.
• Теперь в последовательности надеваются на болт: простая плоская шайба, один любой провод, плоская шайба, второй провод, еще шайба плоская, шайба Гровера и гайка, которая закручивается до упора.

Обратите внимание, что для зажима таким способом проводов сечением не более 2 мм², можно использовать болт М4. Если медный провод обработан припоем, то между двумя жилами укладывать шайбу не обязательно. Конец многожильного медного кабеля надо обязательно обработать припоем.

Неразъемное соединение

Этот вид контакта похож на предыдущий, только оно является неразъемным. И если появляется необходимость добавить в него еще один провод, то придется соединение сломать и сделать его по-новому. По сути, этот контакт основан на зажиме клепки. Сам процесс производится при помощи специального инструмента, который называется заклепочник.

• Очищаются от изоляции концы, как и в предыдущем варианте.
• Делаются кольца чуть больше диаметра заклепки (максимальная его величина 4 мм).
• Сначала надевается алюминиевый конец.
• Затем плоская шайба.
• Медный конец.
• Еще одна шайба.
• Вставляют конец заклепки в заклепочник и сжимают рукоятки инструмента до щелчка, который говорит о том, что обрезка стального стержня произошла.

Контакт в клеммной колодке

Такой вид соединения медного и алюминиевого провода чаще всего используется в осветительных приборах. Колодки приходят в комплекте со светильниками. По надежности соединения они уступают резьбовым контактам, но это один из самых простых вариантов. Нет необходимости скручивать кольца, или лудить концы, проводить изоляцию. Надо зачистить провода на длину 5-10 мм и вставить в клеммные пазы устройства. Зажим производится винтом. Усилие приложить придется, особенно это касается алюминиевого провода.

Если с помощью клеммной колодки соединяются между собой медь с алюминием, то укладывать устройство под штукатурку нельзя. Оно может быть использовано только в закрытых коробах: в распределительной коробке или в колпаке светильника.

Клеммник

Wago

Обойти стороной переходник Wago никак нельзя. Это устройство немецкого производства, с помощью которого можно между собой соединять алюминий и медь без усилий и без инструментов. Единственное, что нужно сделать, это очистить концы проводников.

Клеммник Wago – пружинный прибор, в который вставляются жилы кабеля, и он автоматически их зажимает. Сегодня производитель предлагает два исполнения колодки: одноразовые (серия 773) и многоразовые (серия 222). В первом случае провода вставляются в клеммник и вытащить их оттуда можно только, сломав устройство. Второй вариант – это прибор, в состав которого входят рычажки. Поднимая или опуская их, можно зажать конец жилы или отпустить его. В каждом разъемном гнезде есть свой рычажок.

В одноразовый клеммник можно установить провода сечением не больше 2,5 мм² (он выдерживает ток до 10 А), в многоразовый не более 4 мм² (ток до 34 А).

Орехи

Еще одна конструкция, с помощью которой можно состыковать алюминий с медью. Состоит устройство из металлического соединительного элемента пластинчатого типа и пластикового корпуса, чем-то похожего на орех. Отсюда и название.

Принцип крепления, как у резьбового варианта. Только по конструкции это две пластины, которые прижимаются друг к другу четырьмя винтами. В одной из пластин в отверстиях нарезана резьба, на которую и накручиваются винты, сжимая пластины между собой. Соединяют орехом алюминий с медью так:

• Защищают концы проводников.
• Один вставляется с одной стороны в специально образованный паз между пластинами.
• С другой стороны, вставляется второй. Здесь важно, чтобы два провода (алюминиевый и медный) не соприкоснулись внутри соединительного устройства. Поэтому в состав ореха входит дополнительная пластина из стали, которая располагается между зажимными элементами. Так вот один провод необходимо расположить сверху этой пластины, второй под ней. Это и обеспечит отсутствие контакта между медным и алюминиевым проводами.
• Винты зажимаются до упора, что обеспечивает надежность контакта.
• Конструкция закрывается подпружиненным корпусом.

Сегодня производители предлагают большое разнообразие орехов, как по мощности, так и по размерам. Существуют варианты, в которых сам корпус не открывается, и вся начинка спрятана в нем и недоступна. Подключение производится путем вставления конца провода в гнездо, где он зажимается винтом. Есть орехи с зубчатым подключением, надо просто вставить проводник в паз, где произойдет сжатие при помощи зубьев, что обеспечит надежность контакта.

Возвращаясь к вопросам, можно ли соединять, и как правильно соединить медный и алюминиевый провода, нужно сделать обобщение, что вариантов-то немало. У каждого есть свои плюсы и минусы, но под необходимые требования можно выбрать один правильный, который создаст условия длительной эксплуатации электрической схемы разводки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как правильно соединить алюминиевый и медный провод между собой

При монтаже электропроводки иногда встаёт вопрос о соединении медного и алюминиевого провода. Этот вопрос особенно актуален при электротехнических работах в старом жилом фонде, где основная часть электросетей выполнена из алюминиевого провода. Как соединить алюминиевый и медный провод, чтобы избежать проблем с электропроводкой в дальнейшем будет рассмотрено в этом обзоре.

В чем сложность соединения медной и алюминиевой проводки напрямую

Как известно, причиной возникновения проблем прямого соединения меди и алюминия является электрокоррозионные процессы. В сухой окружающей среде ничего не случится и при прямом контакте, но при увеличенной влажности в месте соединения образуется короткозамкнутый гальванический элемент, в котором металлы начинает играть роль батарейки с «плюсом» и «минусом». Сам металл практически истаивает, в результате чего происходит разрыв сети с возможным коротким замыканием и возгоранием изоляции. Что в свою очередь может привести к пожару.

Для того чтобы этого избежать, для непрямого соединения медной и алюминиевой проводки используются различного рода контактные приспособления.

Все способы соединения можно разделить на 2 группы по наличию контакта проводов:

1. Есть прямой контакт между проводами: скрутка, опрессовка, соединение заклепками, планками.
2. Прямой контакт между проводами отсутствует: резьбовая фиксация, соединение разного рода клеммниками.

Важно! Для соединения алюминиевого и медного проводов рекомендуется использовать методы из второй группы. Допускается применять соединения из 1-ой группы при условии обработки медного провода. Например, его можно облудить припоем.

Скрутка

Основной метод соединения проводов в бытовых условиях, он достаточно удобен тем, что не требует специальных инструментов и оборудования. Но в случае соединения алюминиевого и медного провода, этот способ необходимо использовать крайне осторожно, соблюдая следующие условия:

• Соединение скруткой делается взаимным скручиванием обоих концов провода друг с другом, не допускается обматывание конца одной жилы на другую;
• Медный кабель перед скручиванием рекомендуется облудить оловом или припоем, этот момент особенно важен для многожильного медного провода;
• На соединение алюминиевого и медного провода обязательно нанесение защитного влагоустойчивого покрытия.

Существует три основных разновидности скрутки: простая, бандажная и скрутка желобком. Нужно отметить, что наилучшие результаты даст бандажная скрутка. При выполнении скрутки стоит учитывать, что количество витков напрямую зависит от диаметра проводки, так для провода до 1 мм диаметра необходимо сделать минимум 5 витков, для больших сечений не менее трёх витков. Помимо влагоизоляции, не нужно забывать и о электроизоляции скрутки, для этого можно использовать специальные наконечники.

Методы скрутки

Качественная скрутка, прослужит достаточно долго, но верную гарантию может дать только  использование непрямого соединения.

Как правильно сделать скрутку

Сначала необходимо подготовить концы жил. Для этого снять изоляцию на расстоянии 3–5 см от края кабеля. Необходимо отметить, что термоусадочная трубка одевается на один из проводов, до скрутки, по завершению всех операций, трубка сдвигается на открытое место и фиксируется на нем. После очистки концов, нужно скрутить провода по предложенной схеме. При этом необходимо следить, чтобы жилы взаимно обвивались, а не происходила накладка одной жилы кабеля на другую.

Для удобства скручивания многожильного медного кабеля, его жилы можно и нужно облудить. Также необходимо отметить, что лужение меди в любом случае повышает надёжность соединения скруткой. После скручивания, место подключения необходимо покрыть влагоустойчивым лаком. Электроизоляцию можно провести с помощью термоусадочной трубки или насадок колпачков с мягким зажимом или конусной пружиной.

Изоляция концов провода колпачками с конусной пружиной

Важно! Без крайней необходимости применять скрутку для соединения медного и алюминиевого кабеля не рекомендуется. В настоящее время существует достаточно много более безопасных и надёжных способов объединить медь и алюминий в одну сеть.

Опрессовка

В этом случае на соединение скруткой одевается металлическая или пластиковая гильза или наконечник, которая фиксируется на соединении пресс-клещами, специальным инструментом для обжима. Фиксация в этом случае осуществляется обжимом соединения материалом гильзы. Гильзы представляют собой металлическую трубку с изоляцией из ПВХ материалов. Насадки, как правило, представляют собой пластиковые колпачки, в которые вводится соединение, после чего колпачок обжимается пресс-клещами.

Отдельно нужно отметить соединение с помощью насадок-колпачков с зажимным кольцом или конусной пружиной. В этом случае после скручивания жил, на скрутку одевается колпачок, после чего вращательными движениями накручивается на соединение, после чего просто обжимается плоскогубцами. При этом кольцо из мягкого металла внутри колпачка плотно обжимает место соединения. Этот вариант опрессовки вполне доступен для бытового использования.

Опрессовка

Резьбовая фиксация

Надёжным, хотя и несколько громоздким способом соединения медной и алюминиевой проводки является резьбовое соединение, в этом случае жилы зажимаются гайкой на резьбовой основе. Для того чтобы избежать прямого контакта, между оголёнными концами жил прокладывается шайба.

Достоинства этого метода соединения в простоте и универсальности. Таким способом можно соединить несколько электропроводов различного сечения. Но в тоже время этот вид соединения достаточно громоздок, кроме того его очень неудобно изолировать. Но, в тоже время, эта разновидность соединения требует только болта и гайки.

В первую очередь производится подготовка концов провода. Снимается изоляция на расстоянии 1–1.5 см от среза, после чего из оголённых жил делаются кольца диаметром чуть больше чем диаметр болта или заклёпки. Этими кольцами провод одевается на заклёпку или резьбовую часть болта. Между алюминиевым и медным кабелем прокладывается пружинная шайба, это необходимо для того чтобы между этими металлами не было прямого контакта. После чего соединение фиксируется затягиванием гайки или заклепочником.

Стоит отметить, что этот вариант подходит для сращивания проводов достаточной длины, при экономии длины, что часто встречается при подключении осветительного электрооборудования к коротким концам алюминиевого провода, как это часто бывает в старых квартирах, лучше использовать клеммные коробки.

Резьбовое соединение

Соединение медного и алюминиевого провода заклёпками

Прижим проводов в этом случае осуществляется расклинённой заклёпкой, состоящей из трубки и сердечника, фиксируемых с помощью заклепочника. Для соединения подготовленные жилы с навитыми кольцами одеваются на трубку заклёпки с прокладкой — стальной шайбой. После чего производится обжим заклёпки заклепочником, сердечник расклинивает трубку заклёпки, тем самым сжимая металл жил между собой, тем самым фиксируя жилы кабеля.

Контакт в этом случае получается неразъёмный, но в тоже время прочный и надёжный. Для такого типа подключения необходим специальный инструмент — заклепочник, и навыки работы с ним. Этот метод применяется в основном для работы с разрывами проводов, сращивания концов провода в труднодоступных местах.

Заклепочник и заклепки

Соединение двумя стальными планками

Соединить медный и алюминиевый провод можно и таким хитрым способом, также требующим предварительной обработи медного провода лужением: зажать провода двумя стальными планками, с болтами по краям. Достоинства метода: возможность подключение сразу нескольких ветвей проводки, без наращивания длины болта. Оголённые концы жил в этом случае размещаются между планками. Способ применим для проводов одного сечения.

Важно! Соединение двумя стальными планками требует обязательной внешней изоляции, а также подготовки медного провода лужением.

Зажим провода металлической пластиной

Клеммники и клеммные коробки

Удобный и надёжный способ соединения. Клеммная колодка представляет собой планку из изолирующего материала, в которой размещены гнезда для провода. Фиксация провода в гнёздах осуществляется прижимными болтами. Важной особенностью в нашем случае является отсутствие контактов проводов между собой. Для соединения медного и алюминиевого провода достаточно лишь отвёртки.

Клеммная коробка представляет собой систему из нескольких отдельно размещённых клеммников, объединённых в одну конструкцию и имеющую несколько выводов.

Клеммная коробка

Достоинствами этого способа соединения являются:

• Простота монтажа, достаточно ножа электрика для зачистки концов провода и отвёртки для затягивания винтов;
• Надёжность изоляции, очень часто при использовании клеммника или клеммной коробки дополнительная изоляция не требуется;
• Нетребовательность к длине провода, для фиксации провода в клеммной коробке достаточно 1–2 см провода.

В тоже время для монтажа скрытой проводки в стене клеммник требует установки распределительной коробки. Без распределительной коробки монтаж скрытой проводки недопустим. Но в этом случае можно использовать клеммную коробку для скрытого монтажа.

При работе с клеммной коробкой важно тщательно фиксировать концы провода в гнезде, особенно это касается алюминиевых проводов. Это особенно важно при монтаже коробки на улице или в помещении, в котором возможны колебания температуры.

Соединение пружинными и самозажимными клеммниками

В настоящее время выпускаются как клеммные колодки и клеммники многоразового применения, так и однократного использования.

• пружинные клеммные колодки и клеммники многократного применения, имеют фиксирующую пружину, которую можно ослабить поднятием рычага, расположенного на корпусе прибора. Это позволяет достать или вставить провод без приложения усилий. Опускание рычага надёжно фиксирует жилы кабеля;
• клеммники однократного применения автоматически зажимают провод при установке его в гнездо, извлечение провода потребует физического усилия, которое может повредить зажимную пружину, поэтому рекомендуется их однократное использование.

Как многоразовые, так и клеммники однократного применения выпускаются в широком ассортименте, в том числе с разным количеством подключаемых веток разводки, предназначенных для фиксации провода сечением от 0.08 мм² до 6 мм². В том числе, и в виде готовых к установке, клеммных коробок. Этот способ соединения алюминиевого и медного провода на настоящее время является наиболее оптимальным в плане надёжности и удобства использования.

Разрез пружинного клеммника и размещение соединения в распределительной коробке

Клеммные коробки с пружинными зажимами впервые были выпущены немецкой компанией Wago, от чего и получили своё название, но в настоящее время существует большое количество аналогов, в том числе и контрафактного происхождения. По этой причине необходимо приобретать пружинные клеммные коробки только в магазинах электротехники. При приобретении клеммных коробок на рынке существует большая вероятность приобрести некачественные изделия, не отвечающие заявленным требованиям.

Самозажимной клеммник WAGO

Для фиксации провода в клеммной коробке необходимо подготовить провода, для этого снять с их концов изоляцию, размер оголённой части должен быть не менее 0.5 см. После чего открытая часть жилы кабеля вставляется в нужное гнездо клеммной коробки и фиксируется в нем посредством пружинного зажима или винта. Необходимо отметить, что крепление в клеммной коробке обычно не требует дополнительной изоляции, но в тоже время при расположении их в стене, необходима распределительная коробка. Таким образом, пружинные клеммники обладают рядом преимуществ перед остальными видами соединений ввиду удобства подключения.

Самозажимной клеммник

Выводы

Таким образом соединять медный и алюминиевый провод вполне возможно, но необходимо учитывать место расположения кабеля, окружающую среду. Скруткой, медь и алюминий соединять можно только в сухом помещении. При повышении влажности в комнате это соединение может прийти в негодность и более того, вызвать пожар. Наиболее оптимален на сегодняшний день это метод соединения электропроводки посредством пружинных клеммников.

Основное достоинство этого способа — стабильная фиксация в любых окружающих условиях. При всех достоинствах винтового клеммника, резьбового или заклёпочного соединения при эксплуатации в условиях резкой смены температуры возможно ослабление контакта под винтом. Ввиду разности температурного расширения металлов проводов. В результате этих изменений возможна потеря контакта или короткое замыкание. Таким образом, при всем многообразии методов соединения медной и алюминиевой проводки наиболее безопасным методом на настоящий момент, является использование самозажимных клеммников.

Видео по теме

Как правильно соединить алюминиевые провода и что для этого потребуется

В домах старой постройки обычно электропроводка сделана из алюминия и провода в распределительной коробке соединены между собой по принципу скрутки. Согласно статистике примерно 70% наиболее частых ошибок встречаются именно в данной области. Это является причиной плохого контакта в соединительных коробках и, как правило, приводит к нагреву проводов в месте скрутки. Все потому что старые проводки не предназначены для мощных современных электрических приборов.
При подключении к алюминиевым проводам дополнительных светильников, розеток и прочего электрического оборудования повышается нагрузка на всю линию. При этом стоит учитывать, что при определенной нагрузке сопротивление между алюминиевыми проводами, а так же между медными и алюминиевыми проводами возрастает. Это становится причиной нагрева места соединения с медным проводом и ухудшения контакта. Именно поэтому так важно знать, как соединить алюминиевые провода правильно.

Причина всему коррозия метала

Обычно, с тем чтобы соединять алюминиевые провода (то есть алюминиевый с алюминиевым), особых проблем не возникает. Как правильно соединить провода хорошо описаны в статье «Способы соединения проводов».При этом, по правилам, соединение алюминиевых проводов с медными недопустимо. Естественно люди без специального образования не всегда помнят со школы, почему нельзя соединять их.
Если соединить алюминиевый и медный провод между собой, то при отсутствии влаги ничего страшного не случится. Скрутка двух проводников будет закреплена достаточно надежно. Но дело в том, что в самой атмосфере есть определенное количество влаги или как минимум некоторые ее пары. Это часто становится причиной нарушения контакта. Все потому, что каждый из двух проводников обладает собственным электрохимическим потенциалом. Такое свойство металлов используется человечество при создании аккумуляторов или батареек. Но в случаях, когда влага попадает между металлами, один из них начинает разрушается. Это и становится причиной нарушения контакта.

Именно поэтому на вопрос можно ли соединять между собой между собой алюминиевый и медный провод, ответ всегда один — нет, нельзя. Как минимум кабель нельзя просто скрутить, как это обычно делают.

Как соединить медные и алюминиевые провода

Существуют и другие способы как соединить медный и алюминиевый провод между собой для хорошего соединения. Например:

• С помощью резьбового (болтового) соединения;
• С помощью колодки;
• С помощью клеммы с зажимом;
• С помощью неразъемного соединения;
• С помощью сварки.

Каждый из перечисленных методов помогает выйти из затруднительного положения, как правильно соединить медный провод с алюминиевым проводом. Соответственно, все таки есть варианты, как соединить два этих провода. А соединение необходимо проводить в распредкоробке. Как это делается обязательно прочитайте в статье «Как соединить провода в распределительной коробке».

Соединение при помощи резьбы

Соединить алюминиевые провода между собой можно просто скрутить их. Но используя разные провода лучше подключать их, при помощи различных вспомогательных средств. Самый простое, что можно придумать это взять обычный болт, гайку и несколько шайб. Этим способом можно соединить:

• Медный и алюминиевый провода;
• Толстые и тонкие провода;
• Одножильные и многожильные провода.

Главное, не стоит допускать прямого контакта меди и алюминия. И, обязательно, использовать шайбы. Порядок действие следующий:

1. Возьмите болтик подходящего размера (можно подобрать на глаз).
2. Наденьте на него шайбу.
3. Наденьте клемму или просто закрученный кольцом провод вокруг болта;
4. Накиньте еще шайбу;
5. Наденьте второй провод;
6. Затем еще шайбу;
7. Закрепите все при помощи гайки.

Используя такую простую конструкцию мы можем соединить контакт без опаски, что он в дальнейшем может нарушиться из за влаги.

Соединение при помощи клеммной колодки

Данный метод также достаточно часто используется электриками. Правда такое соединение немного уступает по надежности болту и гайке, но оно обладает и некоторыми достоинствами:

• Можно легко и быстро соединить провода между собой вне зависимости от сочетания.
• Не нужно использовать клемму или закручивать провода.
• Не потребуется дополнительно изолировать провода, поскольку сама конструкция исключает риск соединения.
• Можно соединить несколько пар проводов между собой одновременно.

Для того чтобы соединить провода при помощи клеммой колодки нужно:

1. Зачистить концы проводов примерно на 5 мм;
2. Вставить их в отверстие и зажать при помощи винта;
3. Винт нужно затягивать, как можно плотней (в особенности это относится к алюминиевому проводу).

Данный способ будет особенно незаменимыми при подключении люстры к слишком короткими проводками в потолке. Ведь от многочисленных скруток алюминиевые провода могут переламываться. Даже если длина провода будет всего один сантиметр, то его все равно можно будет соединить при помощи данного метода. При этом соединение будет таким же надежным, как если бы это был нормальный, длинный провод.

Также колодка будет уместна при соединении прибитых к стене проводов в случаях, когда их длина значительно меньше, чем требуется и соединение прочими способами невозможно. Но стоит помнить, что прятать колодку под штукатуркой без использования распределительной коробки запрещено.

Соединение при помощи клеммы с зажимом

На сегодняшний день также часто используется соединение клеммой колодки со специальным зажимом. Они бывают двух видов:

• Одноразовые.
• Многократные.

В первую провод вставляется без возможности вытащить его.

Во второй есть специальный рычажок, при помощи которого можно вставлять и вытаскивать провод без проблем.
Одноразовые предназначены для соединения одножильных проводов с сечением от 1,5 до 2,5 мм2. По заверениям производителей они способные выдержать силу тока до 24А. Хотя рисковать не стоит. Лучше использовать их при более чем 5А.

Такие клеммы очень удобны:

• Для подключения люстр.
• Соединения проводов в распределительных коробках.

Все что нужно это с силой вставить провод в клемму, и он самостоятельно там зафиксируется. Чтобы достать его придется приложить усилие и возможно колодка будет испорчена. Поэтому вероятней всего использовать ее повторно не получится. И это главный недостаток такой клеммы.
Но есть и усовершенствованная многоразовая разновидность клеммы. В ней при необходимости провод можно достать. Она подходит практически для любого типа проводов. Например, для многожильных, одножильных, медных, алюминиевых и прочее. Сечение провода может быть от 0,08 до 4 мм2. Они способны выдержать силу тока до 34А.

Все что требуется это снять с провода изоляцию примерно на 10 мм, а затем поднять оранжевый рычажок. Вставляете провод в клеммы, а потом опускаете рычажок. Все, провод теперь зафиксирован. Для проведения работы потребуется только клеммная колодка и ножик, чтобы зачистить провод. Правда, стоимость такого устройства немного выше в сравнении с предыдущим вариантом.

Соединение при помощи неразъемного соединения

Данный тип соединения обладает практически всеми достоинствами первого, резьбового соединения. Главная разница только в том, что нет возможности разборки и повторной сборки соединения. Все потому, что обычно при разборке застежка ломается. Для использования данного метода потребуется специальный инструмент – заклепочник. На сегодняшний день данный тип соединения проводов часто используется при неразъёмном соединении проводок в тонких стенах современных квартир, в том числе при создании перегородок. Главные отличия в скорости, простоте использования, доступной цене.
Весь принцип действия данного заклепочника достаточно прост.

Происходит втягивание, а также отрезание металлического стержня протиснутого через алюминиевую заклепку со шляпкой трубчатой формы. Сам стержень обладает некоторым утолщением. В момент когда он втягивается в трубку она расширяется. Сами заклепки можно отдельно подбирать по длине и диаметру.

Перед тем как приступить непосредственно к соединению проводки требуется немного подготовить, также как и при резьбовом соединении. Диаметры колец проводов должны быть немного больше чем сами заклепки. Средний диаметр обычно бывает около 4 мм. На заклепку должен быть одет сначала провод из алюминия, потом шайба и медный провод и снова шайба. После этого стержень вставляется в заклепочник и его ручки сжимаются. Все, соединение готово. Данный способ наряду с резьбовыми считаются наиболее надежными

Как соединить медный и алюминиевый провод

До сих пор существует немалое количество помещений, где электрическая проводка изготовлена из алюминия. При этом современные системы основаны на применении меди в качестве проводника. Именно поэтому актуальна проблема стыковки проводов из этих разнородных материалов. О том, как состыковать провода из меди и алюминия пойдет речь ниже.

Электрохимическая коррозия

Нередко можно встретить высказывания о том, что медь и алюминий нежелательно соединять в одно целое. С точки зрения совместимости материалов — это справедливые утверждения. А что насчет соединения меди и оцинковки или стали и серебра? Существует множество вариантов металлических пар, и запомнить, какие из них совместимы между собой, а какие нет, сложно. Для упрощения задачи существуют специальные таблицы, одна из которых представлена ниже.

Таблица электрохимических потенциалов (мВ), возникающих между соединенными проводниками.

Для понимания вопроса нужно знать, какие процессы происходят при касании друг друга разных проводников электричества. Если влажность отсутствует, контакты в любом случае будут надежными. Однако на практике такая ситуация невозможна, поскольку в атмосфере всегда присутствует влага, которая и нарушает соединения.

Каждому проводнику электричества присущ некоторый электрохимический потенциал. Данное обстоятельство применяется человеком для практических целей, к примеру, на основе разных потенциалов работают аккумуляторы и батарейки.

При попадании влаги на соприкасающиеся металлические поверхности возникает короткозамкнутая гальваническая среда, происходит деформация одного из электродов. Точно также разрушается и один из двух металлов. Таким образом, чтобы определить совместимость металлов, нужно иметь информацию об электрохимическом потенциале всех участвующих в реакции материалов.

Что будет, если медь соединить напрямую с алюминием

По техническим регламентам разрешается механическая стыковка металлов, если электрохимическое напряжение между двумя материалами не выше 0,6 мВ. К примеру, из таблицы, приведенной выше, можно установить, что в случае соединения алюминия и меди электрохимический потенциал равен 0,65 мВ, что значительно выше, чем при стыковке той же меди с дюралюминием (0,20 мВ).

И, тем не менее, если очень нужно, то можно соединить и такие не совсем совместимые материалы, к каковым относятся медь и алюминий. О том, как соединить медные и алюминиевые провода, пойдет речь ниже.

к содержанию ↑

Обзор способов соединения

Используется несколько способов соединения алюминиевых и медных проводов. Причем в каждом из описываемых случаев понадобятся специальные приспособления. Рассмотрим каждый тип стыковки по отдельности.

Болтовое соединение

Данный тип соединения наиболее распространенный, поскольку отличается простотой и дешевизной. Если все делать правильно, проводное соединение с помощью гаек и болтов обеспечит надежный контакт на весь срок эксплуатации проводки и электрических приборов. К тому же всегда можно разобрать соединение, присоединить дополнительные проводники и т.п. Благодаря резьбовому соединению, теряется актуальность электрохимической несовместимости металлов, появляется возможность состыковать алюминий и медь, толстые и тонкие провода, многожильные и одножильные. При этом важно избегать прямого контакта между разнородными материалами, делая прокладки из пружинных шайб.

Для выполнения работы понадобится болт и гайка, а также шайба (она должна быть изготовлена из анодированной стали).

Соединение выполняется следующим образом:

1. Снимаем с проводов изоляционный слой на небольшую длину (примерно на четыре диаметра болта). Также выполняем зачистку проводника, особенно если его жилы подверглись окислению. Формируем колечки из жил.
2. Вначале к болту в один обхват прикручивается алюминиевый проводник.
3. Надеваем шайбу.
4. Теперь черед медного проводника. Также прикручиваем его в один оборот.
5. Далее навинчиваем гайку таким образом, чтобы добиться надежного соединения.

Обратите внимание! Если стыковка осуществляется для эксплуатации в помещении, где по техническим условиям имеется вибрация, для качественного результата понадобится дополнительная гайка.

к содержанию ↑

Клеммы

Существует несколько вариантов клеммных соединений. Одним из вариантов являются так называемые «орешки». Столь необычное название клеммников происходит из-за их внешнего сходства с орехами. Выпускается несколько разновидностей клемм-«орешков».

Наиболее примитивная по своему устройству модель имеет внутри три разграничительные пластинки. Проводники располагаются между пластинками. Таким образом, удается избежать непосредственных контактов между разнородными материалами. При этом «орешки» позволяют сохранять подводящий контур электроцепи.

Чтобы добиться целостности контура, необходимо зачистить подводящий проводник от изоляционного слоя, отвинтить пару болтов, установить между пластинок оголенный провод и снова закрутить болты. С отводящих концов нужно удалить изолятор, а затем направить провода в отверстия, расположенные перпендикулярно по отношению к подводящему каналу. Далее проводники фиксируются между другими разграничительными пластинками.

Имеется на рынке и более сложная модель, конструкция которой устроена таким образом, что в разделке проводников отсутствует надобность. Дело в том, что пластинки устройства содержат зубчики, которые при сдавливании их болтами просто разрывают изоляционный слой. Описанный вариант стыковки считается очень надежным.

Есть еще один вариант клеммников — обычные колодки. Устройство представляет собой планку с клеммами. Для соединения двух разнородных материалов нужно зачистить их концы и направить провода в клеммы. Концы фиксируются болтами, которые находятся поверх клеммных отверстий.

к содержанию ↑

Клеммные колодки Wago

Соединение медных и алюминиевых проводов можно осуществить при помощи клеммных колодок Wago. Данное устройство относится к вышеупомянутым клеммам, однако о колодках Wago следует рассказать чуть подробнее ввиду их популярности среди покупателей.

Wago выполняется в двух вариантах: одноразовые с несъемным проводом и многоразовые — с рычагом, который дает возможность неоднократной установки и удаления проводника.

Обратите внимание! Клеммники Wago рекомендуется применять только в осветительных приборах. Если нагрузка будет слишком велика, контактная пружина перегревается, в результате чего нарушаются контакты между проводниками и пластинками.

Wago используется для всех видов одножильных проводов, сечение которых находится в промежутке между 1,5 и 2,5 квадратными миллиметрами. Колодку можно применять в распредкоробках с силой тока до 24 ампер. Однако на практике считается, что 10 ампер более чем достаточно и большие показатели приведут к перегреву.

Для соединения проводников нужно с усилием направить один из них в колодочное отверстие, в результате чего он там надежно закрепится. Для изъятия проводника из отверстия также понадобится приложить усилие. Следует иметь в виду, что в результате удаления провода из одноразового клеммника контакт может деформироваться, поэтому в следующий раз надежный контакт не гарантирован.

Гораздо более удобно использовать многоразовое устройство Wago. Характерная особенность такого клеммника — наличие оранжевого рычага. С помощью подобного приспособления можно состыковывать или разъединять все виды проводов с сечением от 0,08 до 4 квадратных миллиметров. Допустимый уровень тока — 34 ампера.

Для создания соединения нужно удалить с провода изоляцию на 8-12 миллиметрах, поднять кверху рычаг, направить провод в отверстие клеммника. Далее возвращаем рычаг в обратное положение, фиксируя тем самым провод в клемме.

Единственный существенный недостаток Wago — более высокая стоимость в сравнении с традиционными клеммами.

к содержанию ↑

Заклепки

Этот способ стыковки разнородных проводников напоминает болтовой. Однако вместо гайки и болта применяется заклепка, образующая неразъемное соединение. Иными словами, после фиксации удалить заклепку без ее порчи уже нельзя.

Для выполнения стыковки зачищаем оба проводника от изоляционного материала, а также загибаем провода в колечки. Далее нанизываем на заклепку одно из колечек, после этого надеваем стальную шайбу, затем вновь нанизываем колечко, но уже второго проводника.

Заклепка с одной из сторон имеет шляпку. Теперь нужно расплющить вторую сторону, сформировав этим вторую шляпку, которая и будет выступать в качестве крепления. Деформация заклепки осуществляется либо молотком, либо специальным инструментом, схожим с плоскогубцами. Методика стыковки заклепками позволяет получить очень качественное соединение.

к содержанию ↑

Паяльник

При желании можно спаять два разнородных металла. Однако при этом понадобится соблюдение некоторых технологических нюансов.

Насчет меди никаких проблем с пайкой не будет, а вот с алюминием дело обстоит сложнее. Дело в том, что в результате пайки и под влиянием кислорода на металлической поверхности появляется амальгама. Данный сплав-пленка невероятно химически устойчив, из-за чего у него не возникает адгезии с припоем. Чтобы устранить пленку понадобится раствор медного купороса, батарейка «Крона» и фрагмент медной проволоки.

На проводе из алюминия зачищаем участок под пайку, а после этого наносим туда немного купороса. Алюминиевый провод закрепляем на отрицательном полюсе батарейки, а медную проволоку крепим одним концом на положительном полюсе, а другой конец кладем в медный купорос. Спустя какое-то время алюминий покроется медным слоем, на который и можно напаять медный проводник.

к содержанию ↑

Качество соединения

В большинстве рассмотренных ранее случаев применятся жесткое закрепление очищенных от изоляционного слоя проводников. Однако при стыковке меди и алюминия необходимо принимать во внимание один важный технологический нюанс: алюминий под влиянием нагрузки приобретает пластичность, как выражаются специалисты, начинает «течь». В результате этого процесса происходит ослабевание соединения, а потому болты нужно регулярно подтягивать. Если вовремя не выполнять подтяжку болтов, клемма может просто загореться из-за сильного перегрева.

к содержанию ↑

Полезные советы

Существует ряд правил, придерживаясь которых, можно добиться качественного соединения:

1. Проводники с множеством жил нельзя зажимать слишком сильно. В таких проводах жилы слишком тонкие, они легко рвутся под влиянием сдавливания. Следствием разрывов становится перегрузка на оставшиеся жилы, из-за чего возможно возгорание.
2. Немаловажно правильно подобрать клемму с учетом сечения проводника. Если канал слишком узкий, проводник не поместится, а если широкий — будет выпадать.
3. Латунные гильзы и клеммы очень хрупкие, поэтому не стоит слишком сильно их зажимать.
4. Следует внимательно относиться к маркировке, где подсказана максимально возможная сила тока. Причем данного показателя лучше не достигать, ограничиваясь не более чем 50 % нагрузкой.

Обратите внимание! Не рекомендуется покупать безымянные товары китайского производства. Соединители — слишком важная деталь, чтобы на них экономить. Лучше всего отдавать предпочтение изделиям известных фирм (в качестве примера можно привести швейцарскую компанию «ABB»).

к содержанию ↑

Многожильные провода

Как уже говорилось ранее, проводники с множеством жил нельзя сильно пережимать. Для соединения многожильных проводов чаще всего используются гильзы или обычные скрутки. Об этих методах далее расскажем чуть подробнее.

Гильзы

Гильза представляет собой защитный колпачок из пластика, под которым находится полый металлический наконечник. Прежде всего, необходимо удалить изоляционный слой с проводника. Далее жилы скручиваются в одно целое, и получившаяся «косичка» направляется в гильзу. Далее гильза обжимается (для этой операции подойдут пассатижи). Наконечник гильзы вставляется в клемму. Для повышения надежности соединения гильзу можно обработать припоем.

к содержанию ↑

Скрутка

Среди электриков-профессионалов скрутка не пользуется почтением. Однако бывают ситуации, когда скрутка — наиболее удобный способ выхода из положения (к примеру, для создания временного соединения или при отсутствии необходимых материалов).

Итак, скрутка из меди и алюминия разрешается лишь после основательной зачистки алюминиевой поверхности. Если медный проводник имеет много жил, все имеющиеся жилы нужно собрать в одну «косичку». Также медь нужно покрыть припоем — это улучшит контакт.

При скручивании важно не допустить разрыва жил. Концовки лучше всего прикрыть изолирующими защитными колпачками, приобрести которые можно в любом магазине хозтоваров.

Обратите внимание! Скрутка недопустима в помещениях с влажным воздухом.

Итак, в соединении медных и алюминиевых проводников нет ничего сложного. Нужно только помнить о цене ошибки: неправильно соединенные провода могут стать причиной не только отказа электробытовой техники, но и пожара.

Как соединить медный и алюминиевый провод — обзор популярных способов

Как соединить медный и алюминиевый провод различными способами

Современная электрическая разводка в квартире или доме выполняется только медными проводами так гласит ПУЭ. Но в старых домах проводку делали чаще всего алюминиевым проводом и возникает ситуация, при которой необходимо соединить 2 провода из разного материала. И в этой статье вы узнаете, как соединить медный и алюминиевый провод разными способами.

Способы соединения медных и алюминиевых проводов

Можно ли скручивать медный провод с алюминиевым

Начнем с того, что  можно ли соединять алюминиевые провода с медными, и не приведёт такое соединение к пожару? Ответ да, можно. Но давайте сперва ознакомимся  с этими материалами.

Если задаться вопросом какая проводка лучше, медная или алюминиевая, то выбор конечно за медной. Это выходит из технической характеристики меди, сечение алюминиевого провода в тех же условиях приходится брать больше. Есть и минусы, медь дороже. Отличить медный провод от алюминиевого легче по цвету, медь имеет красноватый оттенок, алюминий — серый, белый.

Посмотрев на электротехнические показатели металлов, отпадает вопрос в том, что лучше проводит ток. Вот некоторые сведения:

• Удельное сопротивление: медь – 0,017 Ом·мм²/м, алюминий – 0,028 Ом·мм²/м.
• Теплоёмкость: меди — 0,385 Дж/гК, алюминия – 0,9 Дж/гК.
• Упругость материала: меди – 0,8%, алюминия – 0,6%.

Так почему нельзя скручивать медные и алюминиевые провода, ведь скрутка, особенно при небольшом сечении, является самым дешёвым вариантом в плане как средств, так и времени? Все дело в том что, эти материалы при соединении создают гальваническую пару.

Гальваническая пара — 2 металла разного рода, соединение которых между собой приведёт к повышенной коррозии. Именно такой гальванической парой являются медь и алюминий. Электрохимические потенциалы двух металлов слишком разные, поэтому скорая коррозия увеличит сопротивление в месте соединения и последует его нагрев. Более подробно о совместимости металлов указано в ГОСТ 9.005-72. Ниже привожу таблицу с некоторыми данными по металлам:

Гальваническая совместимость мелталов

Добиться качественного контакта двух проводников можно разными способами (пайкой, применением простой клеммной колодки, более дорогих клемм WAGO или обыкновенного болта с гайкой).

Соединение проводов

Соединение алюминиевых и медных проводов между собой требует технологических решений, простой скрутки здесь недостаточно.

Способы соединения проводников с разными электрохимическими потенциалами:

• Посредством пайки. Но не простой пайки.
• С применением простых клеммников или дорогостоящих WAGO. Здесь экономить не стоит и если стоит вопрос, как правильно соединить медный и алюминиевый провода, то лучше взять WAGO. Преимущества данного производителя будут описаны далее.
• Используя болтовое соединение, у которого масса преимуществ: дешевизна, простота и возможность работы с проводами большого сечения.
• Опрессовкой гильзами. Требуется наличие специализированного инструмента.

WAGO

Зажимы WAGO для стыковки алюминия и меди весьма популярны, так как их очень удобно использовать:

1. Щелчком отвести прижимные пластины в сторону.
2. Вставить в отверстия провода.
3. Поставить пластины на свои места, зажать.

Клемы WAGO для соединения медного провода с алюминиевым отличное решение

Но сейчас WAGO заставляет усомниться в своей репутации. По многочисленным отзывам, пружинящий контакт слабеет, что приводит к подгоранию клеммника и его скорой замене.

Скрутка проводов

Ранее упоминалась скрутка алюминиевого и медного провода как очень ненадёжный способ соединения, но иногда это единственная возможность быстрого восстановления энергоснабжения.

Пара советов перед выполнением скрутки:

• Перед скруткой медный провод следует хорошо залудить.
• Величина скрутки должна быть не менее 5 витков.
• После работы, место соединения надо защитить несколькими слоями изолирующей ленты или термоусадочной трубкой.

Пайка меди к клемнику

Можно спаять медь и алюминий между собой. Если с медью все понятно, то для пайки алюминия нужен специальный флюс. Некоторые электрики просто припаивают медный провод к клеммнику.

Флюс для алюминия

Клеммники

Перечень инструмента и расходных материалов электрика включает в себя клеммные колодки. Клеммники – медные или из латуни покрытые слоем никеля, рассчитанные под провода определённого сечения и покрытые слоем изолирующего пластика. Фиксацию проводов обеспечивают 2 небольших винта.



Соединяя клеммниками медь и алюминий следует правильно зажать винты-фиксаторы. Если их перетянуть, то можно повредить алюминиевые жилы, что не очень хорошо отразится на дальнейшей эксплуатации электропроводки. Поэтому необходимо найти золотую середину: затянуть не слишком туго, но добиться качественного контакта.

Болтовое соединение

Если под рукой нет клеммника, паяльника или WAGO, а сечение проводов достаточно большое, то добиться качественного можно обыкновенным болтом.

Для соединения двух проводов потребуется: болт, гайка, 3 шайбы. Последовательность действий:

1. На концах проводов сделать кольца, такого же диаметра, как и болт. Для удобства лучше использовать круглогубцы.
2. Одеть кольца на болт в таком порядке, чтобы они оказались между тремя шайбами.
3. Затянуть гайку и проверить качество соединения.
4. Нанести несколько слоёв изолирующей ленты.

Болтовое соединения алюминия и меди

Соединение «орешек»

«Орех» — это ещё одна разновидность клеммной колодки, чаще всего используемая для ответвления проводов большого сечения. Представляет собой 2 медных пластины, уложенных в пластиковый корпус.

Между пластинами помещают медный и алюминиевый провод, а также провод ответвления. Но использовать «орех» можно просто как соединительный элемент. После укладки проводников пластины стягиваются болтами. В качестве изоляции поверх всей конструкции одевается пластиковый корпус, состоящий из двух половин, для крепления которых используют стандартные винты.

Соединение «орех» подходит для всех видов уличных соединений и ответвлений

Опрессовка

Для этого метода вам потребуются специальные опрессовочные клещи и гильзы. Принцип соединения проводов гильзой очень прост: с одной стороны в гильзу вставляют алюминиевый провод, с другой медный, и обжимают с обеих сторон гильзу клещами. Существуют гильзы для проводов с большим сечением – от 16 мм² и до 300 мм², но в этом случае потребуется специальный гидравлический пресс. Единственный недостаток опрессовки – высокая стоимость инструмента.

Специальная гильза для соединения алюминия и меди

Смазка

Для улучшения качества контакта можно использовать специальную смазку или пасту. Обычно это — кварцевазелиновая паста. Обычно ее используют для улучшения соединения именно алюминиевых проводов.

Но  такую пасту можно применять при всех видах соединений (резьбовом, с помощью клеммников, опрессовкой), особенно, если соединение происходит на улице. Тогда на контакт воздействуют дополнительные факторы, существенно снижающие долговечность соединения. Хотя и применение смазки без изоляции вызывает сомнения.

Итог

Исходя из всего вышесказанного подбирайте подходящий для вас способ в зависимости от места соединения (улица, дом) и  материальных возможностей.

Как правильно соединить алюминиевые провода

Благодаря лёгкости и надёжности кабели с алюминиевыми жилами нашли широкое применение в прокладке разных линий электропередачи. Перед тем как соединить в электрической проводке алюминиевые провода, необходимо определиться с решаемыми электротехническими задачами и уточнить технические параметры изделия.

Где используются алюминиевые провода

Запрет на применение алюминиевых проводки в жилых помещениях был введён более пятнадцати лет назад из соображений пожарной безопасности, но с появлением новых алюминиевых сплавов, не уступающих по характеристикам медным кабелям, ситуация координально изменилась.

Область использования провода зависит не только от вида токопроводящей жилы, но и материала изоляции, а также конструктивных особенностей изделия. На сегодняшний день алюминиевые кабели обеспечивают передачу и распределение электроэнергии в разных стационарных установках. В жилых зданиях прокладываются кабели с алюминиевой жилой сечением 16 мм² или более.

Неоспоримые достоинства алюминиевых кабелей представлены ценовой доступностью, незначительным весом и образованием стойкой оксидной плёнки, а к недостаткам можно отнести хрупкость, низкую электропроводность, склонностью к окислению и относительно небольшой срок службы.

Как соединить

Вариантов правильного и абсолютно безопасного соединения алюминиевых проводниковых жил несколько. Они отличаются трудоёмкостью и уровнем сложности, поэтому в каждом конкретном случае следует индивидуально подбирать способ подсоединения.

Пайка

Один из наиболее надёжных способов соединения, базирующийся на механическом удалении образующихся естественных окислов и одновременном нанесении на зачищенные зоны паяльной кислоты.

Для пайки нужно приобрести специальный припой

Технология пайки:

1. Аккуратная зачистка жилы от изолирующего слоя на 40–50 мм.
2. Обработка оголённых концов мелкозернистой наждачной бумагой и скручивание друг с другом.
3. Повторная обработка полученной скрутки наждачкой.
4. Нанесение на скрутку паяльной кислоты, препятствующей формированию плёнки окислов.
5. Заполнение канавок скрутки хорошо расплавленным припоем.
6. Обработка зон соединения щёлочью и промывание в воде для удаления остатков кислоты.

Просушенная спайка обрабатывается водостойким лаком, после чего изолируется кембриками, колпачками или обычной изолентой.

Соединение сжимом (клеммой)

Самый распространённый способ соединения. Сжим предполагает использование болтового, винтового или прижимного пружинного способа соединения. Оптимальным является применение специальных клемм Wago.

Для соединения проводовол часто используют специальные клеммы

Технология соединения клеммой Wago:

1. Удалить с концов проводов изоляционный слой на длину 10 мм.
2. Вставить оголённые концы в круглые отверстия контактов самозажимного типа.
3. Нажать на подвижную зону или поднять рычажок клеммы.
4. Продвинув провод, отпустить подвижную часть или зафиксировать рычажок в нижнем положении.

Самозажимные клеммы на 2–8 разъёмов позволяют выполнить различные по уровню сложности соединения и ответвления электрической проводки. Выбирать клемму или колодку нужно в соответствии с маркировкой, которая отражает сечение и количество алюминиевых жил.

Выбирать клеммы нужно учитывая сечение и количество алюминиевых жил

Традиционная винтовая клемма способна повредить алюминиевые провода, поэтому при её использовании обязательно применяются контактные латунные насадки.

Прессовка

Способ заключается в использовании специальных обжимных клещей — кримперов и латунной или алюминиевой гильзы, размеры которой напрямую зависят от сечения жилы. Полученное в результате прессовки соединение отличается прочностью и надёжностью.

Размер гильзы зависит от сечения провода

Технология прессовки:

• Определиться с размером наконечника или гильзы в зависимости от сечения жилы.
• Оголить концы соединяемых проводов стриппером.
• Надеть наконечник или гильзу на очищенную от изоляционного слоя токопроводящую часть кабеля.
• Поместить гильзу с проводом в специальный паз обжимных клещей и сжать рукояти инструмента.

  —

В зависимости от конструкционных особенностей, инструмент может быть представлен ручным гидравлическим прессом и клещами с электрическим приводом. Многофункциональные обжимные клещи механического типа позволяют выполнять зачистку кабельной изоляции, обрезку жилы и обжим.

Использование сварки

Самостоятельная сварка алюминиевых жил — это достаточно сложный в практическом исполнении способ соединения, нежели стандартная пайка. Вариант предполагает применение специального порошкообразного флюса, разведённого в воде до пастообразного состояния и сварочного аппарата низкого напряжения.

Сварка проводов потребует от вас некоторых навыков

Технология сварки:

• Освободить концы алюминиевых кабелей от изолирующего слоя на длине 40–50 мм.
• Выполнить скрутку оголённых жил друг с другом.
• Нанести на место скрутки достаточное количество пастообразного флюса при помощи кисточки.
• Поднести к концам обработанной флюсом скрутки электрод и произвести сваривание жил из алюминия в течение пары секунд.
• Отвести электрод от скрутки и визуально убедиться в качестве выполненного соединения.

Наносимый на скрутку флюс предотвращает поступление кислорода и прилипание электрода к поверхности расплавленного металла. Результатом правильно проводимых манипуляций является образование аккуратной алюминиевой «капли» на конце скрутки, что не препятствует свободному перетеканию тока между соединяемыми проводами.

Меры безопасности

К любым контактным соединениям, включая алюминиевые жилы, предъявляется целый ряд определённых технических требований, обеспечивающих безопасность эксплуатации. Такие соединения обязательно должны быть максимально устойчивыми к механическим воздействиям, долговечными и надёжными.

Нельзя использовать вариант скручивания контактных поверхностей — это будет способствовать сильному нагреву в местах соединения

В условиях малой площади соприкосновений, зона контакта может страдать от значительного сопротивления, поэтому использовать для соединения способ простого наложения или вариант лёгкого скручивания контактных поверхностей проводников алюминия и других материалов запрещено стандартными мерами безопасности. Образуемая в этом случае гальваническая пара с окислами быстро провоцирует нагрев места соединения.

В соответствии с правилами устройства электроустановок, все соединения, ответвления и оконцевания проводных или кабельных жил должны осуществляться сваркой, пайкой, прессовкой или сжимом согласно действующей на сегодняшний день инструкции. Соединение алюминиевых проводов с соблюдением технологии и применением соответствующих материалов обеспечивает стабильно низкий переходной контакт сопротивления.

Оцените статью: Поделитесь с друзьями!

Правильное соединение al и cu

Алюминий на практике зарекомендовал себя как устойчивый к коррозии. Однако алюминий обычно является чрезвычайно реактивным материалом, который быстро окисляется. Долговечность материала обусловлена ​​стойким оксидным слоем, который образуется на его поверхности при подаче атмосферного кислорода — процесс, также известный как самопассивация.

Если электропроводящая жидкость, например конденсат, вступает в контакт с соединением алюминия и меди, это приводит к электрохимической реакции и последующему образованию контактных элементов.Ключевую роль в этом процессе играет разность потенциалов посредством электрохимических рядов. Контактный элемент образован медным электродом (анодом), электролитом (водой) и алюминиевым электродом (катодом).

Возникающее в результате напряжение закорачивается из-за контакта между медью и алюминием. Алюминий осаждается и / или корродирует в соответствии с возникающим током. Этот процесс виден как яркий след окисления и наносится даже на самые маленькие частицы меди на алюминии — это постоянная реакция, так как медь не подвергается коррозии.Если имеется электрическое соединение, следствием этого является увеличение контактного сопротивления, что может привести к повышению температуры и, в худшем случае, к возгоранию.

Поэтому при комбинировании меди и алюминия важно предотвратить попадание влаги на стык между двумя материалами ни при каких обстоятельствах. Поэтому в помещениях, где скапливается конденсат, вам необходимо защитить место контакта между медью и алюминием с помощью специальных методов обработки.

Наиболее важным шагом здесь является использование алюминиевых / медных кабельных наконечников и соединителей. Эти элементы не имеют так называемых расстояний утечки, на которых может накапливаться проводящая жидкость, которая в конечном итоге отвечает за запуск процесса окисления. В результате алюминиево-медные кабельные наконечники и соединители особенно подходят для использования в морских ветряных турбинах. Также можно использовать кабельные наконечники из луженого алюминия. Этот раствор следует использовать только в помещениях, которые постоянно остаются сухими, так как даже небольшое повреждение слоя олова достаточно, чтобы запустить процесс контактной коррозии.

Как правильно установить алюминий AlumiConn на медный наконечник

Проушина AlumiConn Aluminium to Copper — это безопасное решение для постоянного ремонта алюминиевой проводки. Он также одобрен Комиссией по безопасности потребительских товаров США (CPSC) как эффективный метод решения проблем с алюминиевым проводом. Чтобы установить Alumiconn Aluminium на медный наконечник, посмотрите видео или следуйте инструкциям ниже:

Выключите все питание устройства, на котором работает

1. Снимите электрическое устройство со всех имеющихся разъемов

1. Зачистите алюминиевые провода до 5/16 дюйма с помощью устройства для зачистки проводов.(перечислите здесь инструмент для зачистки проводов)

2. Ослабьте установочные винты на верхней части проушины AlumiConn

1. Вставьте алюминиевый провод (-а) в открытый порт для проводов на наконечнике AlumiConn

Используйте только один провод для каждого порта проводника.

6. Вставьте медный провод, который будет использоваться для подключения устройства, к одному из оставшихся портов на наконечнике AlumiConn

7. Затяните винты динамометрической отверткой.Рекомендуемые моменты затяжки следующие:

Убедитесь, что вы используете правильный крутящий момент, иначе продукт может выйти из строя.

8. Вставьте гибкие медные провода в электрическое устройство

9. Поместите все провода в распределительную коробку и прикрепите к ней электропроводку

Типовая установка медного гибкого кабеля
с трехпортовым алюминиевым проводом

Типовая установка медного гибкого кабеля
с двухпортовым алюминиевым проводом

Теперь вы полностью и безопасно отремонтировали алюминиевый провод с помощью наконечника AluminConn Aluminium to Copper.Убедитесь, что вы используете проушину в соответствии с местными и национальными электротехническими нормами. Как всегда, вам необходимо проконсультироваться со своим местным сертифицированным электриком, имеющим опыт работы с алюминиевыми проводами, прежде чем браться за какие-либо электрические проекты с алюминиевой проводкой.

Оставайтесь на связи

Добавьте темы блога, о которых вы хотите прочитать, в разделе комментариев ниже или отправьте нам сообщение на Facebook!

Не забудьте поделиться с друзьями на Facebook и подписаться на нас в Twitter!

Как правильно отремонтировать алюминиевый провод

Алюминиевые провода лучше подходят для распределения и передачи электроэнергии.Однако типичные бытовые электропроводки (GFCI, розетки, выключатели света и т. Д.) Не рассчитаны на алюминиевый провод. В результате дом с алюминиевой проводкой больше подвержен риску возникновения опасных условий пожара на соединениях розетки, а не дома с медными проводами.

К сожалению, электрические алюминиевые провода редко показывают признаки износа. Однако, если вы обнаружите любой из следующих признаков:

• Электрическая розетка или выключатели света, горячие на ощупь
• Не работающая электрическая цепь
• Мерцающие огни
• Запах горящего пластика на розетках

Возможно, у вас возникла проблема с алюминиевым проводом, и вам следует обратиться к квалифицированному электрику, чтобы решить ее.Не пытайтесь сделать это самостоятельно. Вы можете получить удар током или вызвать электрический пожар.

Комиссия по безопасности потребительских товаров (CPSC) рекомендует только следующие три метода для постоянного устранения проблем с алюминиевым проводом

1. Полностью замените свой дом медным проводом
2. Соедините концы алюминиевого провода специальными обжимными соединителями под названием COPALUM
.
3. Подсоедините концы алюминиевых проводов с алюминием к медному соединителю наконечника провода AlumiConn
.

Ремонт всего дома с помощью медной проволоки может оказаться довольно дорогостоящим и непрактичным.В качестве альтернативы методы COPALUM и AlumiConn являются наиболее экономически эффективными способами решения проблемы алюминиевых проводов.

Методы COPALUM и AlumiConn состоят из подключения медного провода к концу алюминиевого провода с помощью специального обжимного соединителя COPALUM или соединителя наконечника провода AlumiConn. Этот процесс часто называют косичкой. Ремонт должен включать в себя все прямые соединения или сращивания алюминиевого провода в доме, такие как, помимо прочего, электрические розетки, выключатели света, GFCI, бытовые приборы, осветительные приборы и распределительные коробки.В результате стандартные медные проводные устройства (розетки и диммеры) теперь можно безопасно подключать к домашним алюминиевым проводам.

Методом COPALUM может управлять только сертифицированный электрик COPALUM, прошедший обучение у производителя специальных инструментов и обжимных штампов. Посетите tooling.tycoelectronics.com/copalum/copalum_home.asp, чтобы найти сертифицированного электрика COPALUM поблизости от вашего региона. Инструмент не будет вам доступен, если вы не прошли обучение у производителя.

Метод AlumiConn является наиболее доступным и экономичным решением проблем с электропроводкой из алюминия. В отличие от метода COPALUM, любой сертифицированный электрик может отремонтировать ваши алюминиевые провода с помощью соединительных наконечников AlumiConn. Процесс состоит из кабельной проводки с использованием наконечника с винтовым креплением вместо обжимного соединителя COPALUM. Этот процесс должен применяться ко всем прямым соединениям алюминиевых проводов с медными проводными устройствами, электрическим оборудованием и осветительными приборами.

CPSC также настоятельно рекомендует НЕ решать проблемы с алюминиевым проводом дома, используя следующие методы в качестве постоянного решения:

• НЕ ИСПОЛЬЗУЙТЕ обычные разъемы
  с ручным обжимом.
• ЗАПРЕЩАЕТСЯ ПРИКЛЮЧАТЬ КАК соединители с гайками, накручиваемыми рукой.

Некоторые электрики часто рекомендуют эти два метода, поскольку они, как правило, являются значительно более дешевыми альтернативами.Однако большинство гофрированных соединителей и соединителей с гайками не предназначены для решения проблем перегрева, возникающих из-за алюминиевых проводов на соединениях электрического устройства.

Как сращивать медные и алюминиевые электрические провода

Как лучше всего сращивать алюминиевые и медные электрические провода? Как сращивать медные и алюминиевые электрические провода.

Медные и алюминиевые провода
Электрический вопрос: Как лучше всего сращивать алюминиевые и медные электрические провода?

У меня есть лампа с медной проводкой, которую я хочу установить в свой дом с алюминиевой проводкой.
Могу ли я это сделать, и если да, то как? Я читал, что есть пурпурные колпачки для проводов, внутри которых есть гель, который обеспечивает соединение — это правильно?

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Скотт.

Соединение медных и алюминиевых электрических проводов

Применение: Соединение медной и алюминиевой электропроводки.
Уровень квалификации: от среднего до продвинутого — лучше всего выполняется сертифицированным электриком или подрядчиком по электрике.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: зависит от личного опыта и способности работать с инструментами.
Меры предосторожности: Определите цепь, выключите ее и пометьте примечанием перед работой с проводкой.
Важно: сгоревшие или поврежденные компоненты проводки и схемы следует заменить новыми электрическими материалами с таким же напряжением и силой тока. Уведомление
: Ремонт домашней электропроводки должен выполняться в соответствии с местными и национальными электротехническими нормами и правилами, а для установки новых или заменяемых электрических частей или оборудования может потребоваться разрешение и проверка.

Как сращивать медные и алюминиевые электрические провода

Соединение между медным и алюминиевым проводом может быть выполнено с помощью соединителя для проводов, одобренного для соединения проводов AL / CU вместе с использованием утвержденных методов:

• Используйте только соединители для проводов, размер которых соответствует размеру сращиваемых проводов.
• Соединители проводов должны быть одобрены для сращивания проводов AL / CU.
• Убедитесь, что соединители проводов имеют подлинный символ в списке UL.
• Нанесите гель с ингибитором коррозии на соединяемые провода.
• Убедитесь, что провода надежно закреплены внутри разъемов проводов.

Подробнее о сращивании электропроводки

• Как сращивать электрические провода
  • Соединение электрических проводов можно безопасно выполнять, если вы понимаете метод. В этом примере шаг за шагом показан процесс сращивания электрических проводов.

Подробнее о сращивании электрических проводов

• Электротехнические нормы для домашней электропроводки
  • Электрик объясняет коды домашней электропроводки, включая схему AFCI, распределительные коробки, электрические схемы, коды для розеток, коды GFCI, электрическое заземление, электрические проекты, электрические сервисные панели, подземные электрические сети, домашнюю проводку, коды освещения, коды для детекторов дыма.

Подробнее о правилах электропроводки для дома

• Соединительная коробка
  • Соединения электрических распределительных коробок можно выполнять безопасно, если вы разбираетесь в методе. Этот пример покажет вам, как это делается шаг за шагом, и покажет, как сделать соединение распределительной коробки и соответствующие электрические коды.

Подробнее о сращивании распределительной коробки

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу. Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки 120 и 240 В Электропроводка выключателей света Электропроводка 3-проводного и 4-проводного электрического диапазона Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Устранение неисправностей и ремонт электропроводки Модернизация электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Базовая домашняя электрическая проводка на примере Краткий обзор домашней электропроводки Помогаем правильно подключить Узнайте больше из моего курса «Домашняя электрическая проводка»: Базовая домашняя электрическая проводка на примере

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Основы алюминиевых проводников, Часть 2: Установка и техническое обслуживание

Краткое содержание

Уильям Х. Бартли, ЧП, Хартфордский паровой котел

Рост использования алюминиевых проводов в 1960-х и 1970-х годах привел к поломке электричества на миллионы долларов претензии по Hartford Steam Boiler и многие миллионы убытков от пожаров для страховщиков имущества. Эти претензии были в первую очередь результатом отказов алюминиевых разъемов или соединений.Но правильная подготовка и установка алюминиевых проводов может уменьшить или даже устранить этот тип отказа. В первой части статьи были рассмотрены характеристики алюминиевых проводников. Во второй части обсуждается правильная установка и обслуживание.

Рекомендуемая практика HSB

Hartford Steam Boiler Рекомендуемая практика для параллельных цепей со «старой» алюминиевой проводкой (цепи, установленные между 1965 и 1972 годами):

• Лучшее решение — прекратить использование цепи с алюминиевый провод и замените алюминиевую проводку.
• Поскольку замена алюминиевой проводки может быть экономически нецелесообразной, второй лучшей альтернативой является установка «косичек» (короткого медного соединительного провода) между алюминиевым проводом и проводным устройством (розеткой, переключателем, приспособлением или выключателем). Пигтейл должен быть выполнен с использованием обжимного соединителя COPALUM или соединителя King Innovation® AlumiConn®.

Прочтите полную историю для получения дополнительной информации об алюминиевых соединениях, существующей практике электромонтажа и процессе подключения.

Заключение

Надежная программа технического обслуживания, основанная на надежности, включает в себя историю эксплуатации, эксплуатационные характеристики и условия окружающей среды. Те же принципы применимы к системе, содержащей алюминиевые проводники. Использование алюминиевых проводов не требует каких-либо уникальных проверок или повышенной частоты проверок.

Об авторе

Уильям Бартли получил степень бакалавра наук в области электротехники в Университете Миссури в Ролла.Билл присоединился к Hartford Steam Boiler в качестве инспектора по электрике в 1971 году и в настоящее время является главным инженером инженерного отдела HSB, специализируясь на оценке и анализе крупных электрических устройств, в первую очередь генераторов и трансформаторов. Он отвечает за разработку стандартов, отношения с OEM-производителями, проблемы с парком оборудования, расследование крупных отказов, разработку процедур ремонта и новые технологии тестирования.

Полная статья

Часть 2: Установка и обслуживание

Опасности, связанные с алюминиевой проводкой

В 1960-х и начале 1970-х годов алюминиевые проводники широко использовались в жилых и коммерческих зданиях.Это было в первую очередь из-за их более низкой стоимости, а также их преимуществ в прочности и весе. В то время проводники изготавливались из алюминиевого сплава серии 1300, который на 99 процентов состоит из алюминия.

Механические свойства этого сплава не учитывались при заделке этих проводников. В результате возникли проблемы с нагревом и коррозией. Эти проблемы с нагревом и коррозией привели к увеличению риска электрических пожаров. К предупреждающим знакам относятся теплые на ощупь лицевые панели розеток или выключателей, мерцающие огни, неработающие электрические цепи или запах горящего пластика.Эти знаки могут указывать на опасность возгорания в цепях алюминиевой проводки на 15 и 20 ампер.

Отказ в цепях может привести к электрической дуге и серьезному пожару, который может распространиться по стенам здания до того, как будет обнаружен. Квалифицированный электрик, обученный проверке опасностей, связанных с алюминиевой проводкой, может помочь в выявлении потенциальных опасностей, связанных с алюминиевой проводкой.

Рекомендуемая практика HSB

Hartford Steam Boiler Рекомендуемая практика для параллельных цепей со «старой» алюминиевой проводкой (цепи, установленные между 1965 и 1972 годами):

• Лучшее решение — прекратить использование цепей с алюминием провод и замените алюминиевую проводку.
• Поскольку замена алюминиевой проводки может быть экономически нецелесообразной, второй лучшей альтернативой является установка «косичек» (короткого медного соединительного провода) между алюминиевым проводом и проводным устройством (розеткой, переключателем, приспособлением или выключателем). Пигтейл должен быть выполнен с использованием обжимного соединителя COPALUM или соединителя King Innovation® AlumiConn®.

Алюминиевые соединения

Обжимной соединитель COPALUM (см. Рисунок 1), выпускаемый более 20 лет назад, является единственной системой, признанной U.S. Комиссия по безопасности потребительских товаров, которая обеспечивает полный и постоянный ремонт и снижает опасность возгорания в цепях из алюминиевых проводов. Соединительная система COPALUM прикрепляет медную проволоку к старым алюминиевым проводам, а затем обжимает их вместе с помощью электроинструмента, обеспечивая «холодную сварку» между проводниками.

Холодная сварка создает прочное соединение, исключающее электрическую дугу или раскаленные соединения и создающее более безопасное электрическое соединение в розетках, переключателях, светильниках, автоматических выключателях и клеммах щитка.Материалы для ремонта разъемов COPALUM и инструменты для обжима электропитания доступны только электрикам, прошедшим обучение у производителя, чтобы обеспечить надлежащий ремонт. Разъемы COPALUM доступны от Tyco Electronics под торговой маркой AMP. Чтобы заказать список авторизованных электриков COPALUM в вашем регионе, напишите по адресу: Tyco Electronics Corp., Attn: Aluminium Wire Repair Program, P.O. Box 3608, Harrisburg, PA 17105-3608.

Рисунок 1

Соединители King AlumiConn® с наконечниками из алюминия и меди [новые в 2006 году, внесены в списки UL, завершенные независимые испытания в 2007 году] доступны в King Innovation.Результаты независимого тестирования показывают, что этот продукт «… имеет высокую вероятность безотказной долгосрочной безопасной работы при условии, что установочные винты будут тщательно затянуты в соответствии с рекомендациями производителя».

Следующие виды ремонта НЕ приемлемы:

• Установка косичек с обычными «проволочными гайками» (см. Рисунок 2) НЕ приемлема, даже если они внесены в список UL. «Cu / Al» неприемлемо.
• Соединители 3M Scotchlock®.

Рисунок 2

Текущая схема электромонтажа

Алюминиевый сплав серии 8000 стал доступен для использования в электрических проводниках в середине 1970-х годов и используется до сих пор. Серия 8000 имеет улучшенные механические характеристики по сравнению с серией 1300 из алюминиевого сплава и сохраняет преимущества алюминия по сравнению с медью по весу и стоимости.

Сегодня большая часть электрического оборудования и соединителей рассчитана как на медные, так и на алюминиевые проводники.Процесс подключения прост: он включает в себя использование подходящих соединителей, состава, препятствующего окислению, соответствующего оборудования и соответствующих динамометрических ключей. Следуйте инструкциям производителя разъема.

Подходящий разъем обычно обозначается штампом CUAL или ALCU. Обычно они изготавливаются из основного материала и покрываются гальваническим покрытием для обеспечения совместимости. Ингибиторы оксидов используются для герметизации области соединения, что сводит к минимуму окисление во время эксплуатации.Правильное оборудование имеет решающее значение из-за разной скорости ползучести и разной скорости теплового расширения.

Для болтовых соединений следует использовать конусообразную пружинную шайбу, широко известную как шайба Беллвилля, для поддержания давления и предотвращения ослабления крепежа из-за разной степени теплового расширения. При затяжке соединений следует использовать динамометрический ключ подходящего размера и значение крутящего момента, указанное производителем. Помните, что превышение рекомендованного значения крутящего момента так же опасно, как и невыполнение минимального значения крутящего момента.

Процесс подключения

Ниже приведены основные процедуры, которые необходимо соблюдать при подключении. Эти процедуры предназначены только для ознакомления, и необходимо следовать инструкциям производителя для используемых разъемов.

Механические компрессионные соединители

• Соединители должны иметь двойной рейтинг от Underwriters Laboratories (UL) для использования с медью или алюминием.
• Разъемы должны иметь размер, соответствующий силе тока.
• Цилиндры с проушинами должны быть предварительно заполнены составом, ингибирующим образование оксидов, перечисленным UL.
• Изоляцию провода следует удалить с помощью подходящего инструмента для снятия изоляции.
• Удалить оксидный слой проволочных жил с поверхности проволоки проволочной щеткой.
• Обожмите разъемы с помощью правильных матриц в соответствии с производственными инструкциями (IAW).
• Удалите излишки состава.

Разъемы с механическим винтом

• Разъемы должны иметь двойной рейтинг UL для использования с медью или алюминием.
• Разъемы должны иметь размер, соответствующий силе тока.
• Изоляцию провода следует удалить с помощью подходящего инструмента для снятия изоляции.
• С помощью проволочной щетки удалите оксидный слой с поверхности проволоки и нанесите состав, ингибирующий образование оксидов, внесенный в список UL.
• Затяните соединители, указанные в производственной инструкции IAW, до надлежащего крутящего момента.
• Удалите излишки состава.

Присоединение алюминиевого проводника к алюминиевой шине

• Подготовьте все необходимые механические соединения IAW, указанные выше.
• Убедитесь, что две сопрягаемые поверхности чистые и плоские, без заусенцев, и покройте их составом, ингибирующим окисление.
• Необходимое оборудование:

1. Болты: анодированный алюминиевый сплав 2024-T4.
2. Гайки: тяжелые шестигранные с крупной резьбой.
3. Шайбы плоские и стопорные из алюминиевого сплава.

Смажьте компаундом, затяните и затяните крепежные детали согласно инструкциям производителя IAW.

Присоединение алюминиевого проводника к медной шине (Рисунок 3)

• Подготовьте все необходимые механические соединения IAW, указанные выше.
• Убедитесь, что две сопрягаемые поверхности чистые и плоские, без заусенцев, и покройте их составом, ингибирующим окисление.
• Требуемое крепежное оборудование:

1. Болты: углеродистая сталь класса 5 с гальваническим покрытием.
2. Гайки: тяжелые шестигранные с крупной резьбой.
3. Пружинная шайба: Бельвиль из закаленной стали с кадмиевым покрытием или силиконовой бронзы.
4. Шайба: плоская стальная.

Смажьте компаундом, затяните и затяните крепежные детали согласно инструкциям производителя IAW.

Рисунок 3:

Резюме

Надежная программа технического обслуживания, основанная на надежности, включает историю эксплуатации, рабочие характеристики и условия окружающей среды. Те же принципы применимы к системе, содержащей алюминиевые проводники. Использование алюминиевых проводов не требует каких-либо уникальных проверок или повышенной частоты проверок. Пункты, которые необходимо проверить во время визуального осмотра, которые могут указать на потенциальную проблему, включают, помимо прочего, признаки искрения; растрескивание или чрезмерное нагревание; использование проушин надлежащего номинала; признаки коррозии; использование шайб Bellville по мере необходимости; и признаки чрезмерного или недостаточного сжатия шайб Bellville.

Уильям Бартли получил степень бакалавра наук в области электротехники в Университете Миссури в Ролла. Билл присоединился к Hartford Steam Boiler в качестве инспектора по электрике в 1971 году и в настоящее время является главным инженером инженерного отдела HSB, специализируясь на оценке и анализе крупных электрических устройств, в первую очередь генераторов и трансформаторов. Он отвечает за разработку стандартов, отношения с OEM-производителями, проблемы с парком оборудования, расследование крупных отказов, разработку процедур ремонта и новые технологии тестирования.

Заявление об отказе от ответственности:

Все рекомендации являются общими руководящими принципами и не претендуют на полноту или исчерпывающий характер, а также не предназначены для замены информации или инструкций от производителя вашего оборудования. С конкретными вопросами обращайтесь к представителю по обслуживанию оборудования или производителю.

наверх

Алюминиевая проводка | Проблемы, стоимость замены и многое другое

Что такое алюминиевая проводка?

Алюминиевая проводка, хотя она больше не используется, когда-то считалась безопасной и недорогой альтернативой меди.Медная проводка — действительно предпочтительный вариант проводки, но какое-то время, примерно между 1965 и 1974 годами, медь была настолько дорогой, что каждый искал способ сократить расходы при электромонтаже дома. И вуаля, ответом была алюминиевая проводка. Однако не потребовалось много времени (около десяти лет), чтобы обнаружить, что алюминиевая проводка выходит из строя гораздо быстрее, чем медная. Фактически, если пренебречь, в розетках, выключателях света или светильниках может скрываться серьезная опасность возгорания, поскольку электрические соединения вызывают перегрев проводки.

Канадская ассоциация стандартов утверждает, что для алюминиевой проводки в домах, изготовленных до 1972 года, вероятность возникновения пожара в 55 раз выше, чем для медной. Таким образом, вы не только подвергаетесь более высокому риску пожара, но из-за повышенного риска возгорания вам может быть сложно найти страховую компанию, которая предоставит вам страхование жилья.

Если вы не уверены, есть ли у вас в доме алюминиевая проводка, обратите внимание на провода там, где они могут быть оголены, например, между открытыми балками пола, в подвале или на чердаке или на электрической панели.Служба безопасности Британской Колумбии сообщает, что если проводка сделана из алюминия и была произведена до мая 1977 года, то внешнее покрытие кабеля должно быть помечено, по крайней мере, через каждые 12 дюймов, словом ALUMINUM или аббревиатурой ALUM или AL. Если кабель был произведен после мая 1977 года, маркировка может быть либо ALUMINIUM ACM, либо ALUM ACM, либо ALACM.

Как работает алюминиевая проводка?

Алюминиевая проводка работает так же, как и обычная медная проводка, но существует серьезная проблема, из-за которой алюминий ушел в прошлое, когда дело доходит до электропроводки дома для электричества.Основная опасность этой проводки заключается в соединениях. Когда электричество проходит через электрические кабели и разъемы, провода расширяются и нагреваются. Одна из проблем этого типа проводки заключается в том, что она расширяется в три раза больше, чем медь. Другими словами, он имеет гораздо более высокую скорость теплового расширения. При отключении электричества провода и соединения остывают и сжимаются. Все расширения и сжатия в конечном итоге открывают зазор, открывая доступ к проводу воздуху. В результате окисления точка соединения становится еще горячее.Со временем соединение может ослабнуть, что создаст опасность возгорания. Смотрите Power Check для более подробной информации.

Алюминиевые провода склонны к окислению и несовместимы с устройствами, предназначенными для использования с медной проводкой. Если какие-либо обновления или изменения проводки были выполнены самими мастерами или неквалифицированными электриками, у вас может быть проблема. Управление по безопасности BC располагает информацией о конкретных требованиях к устройствам, которые будут использоваться с алюминиевой проводкой.

Международная ассоциация сертифицированных домашних инспекторов имеет отличную информацию по алюминиевой проводке.Они утверждают, что алюминий обладает определенными качествами, которые по сравнению с медью делают его неблагоприятным материалом в качестве электрического проводника. Эти качества приведут к опасным, неплотным соединениям, как упоминалось выше, с повышением вероятности возникновения пожара. Вот некоторые из этих качеств:

• Более высокое электрическое сопротивление: Алюминий имеет высокое сопротивление прохождению электрического тока. Следовательно, при одинаковой силе тока алюминиевые проводники должны иметь больший диаметр, чем медные.

• Менее пластичный: Алюминий будет быстрее изнашиваться и разрушаться при изгибе и других формах неправильного обращения, чем медь, которая более податлива. Износ со временем приводит к внутреннему разрушению провода и постепенному сопротивлению электрическому току, вызывая накопление чрезмерного тепла.

• Гальваническая коррозия: При наличии влаги алюминий в домах будет испытывать гальваническую коррозию при контакте с некоторыми разнородными металлами.

• Окисление: Наружная поверхность проволоки разрушается под воздействием кислорода. Это называется окислением. Алюминиевая проволока окисляется легче, чем медная, а соединение, образованное в результате окисления — оксид алюминия — менее проводит, чем оксид меди. Со временем окисление может разрушить соединения и создать повышенную опасность возгорания.

• Повышенная пластичность: Алюминий мягкий и податливый, поэтому он чрезвычайно чувствителен к сжатию.Если, например, винт на алюминиевой проводке чрезмерно затянут, проволока будет продолжать деформироваться или «течь» даже после того, как винт перестанет затягиваться. Это может привести к ослаблению соединения и увеличению электрического сопротивления в этом месте.

• Большее тепловое расширение и сжатие: Алюминий расширяется и сжимается при изменении температуры больше, чем медь. Со временем это приведет к ухудшению соединения. Следовательно, алюминиевые провода ни в коем случае нельзя вставлять в клеммы типа «штык», «штык» или «вставной» на задней панели нескольких выключателей и розеток.Алюминиевая проводка более безопасна с винтовыми соединениями, то есть, когда электрический провод наматывается на винт и удерживается на месте головкой винта, а не проталкивается через заднюю часть.

• Чрезмерная вибрация: Электрический ток вызывает вибрацию при прохождении через проводку. Вибрация у алюминия больше, чем у меди, и со временем может привести к расшатыванию соединений.

Что делать, если что-то пойдет не так?

В некоторых случаях медная и алюминиевая проводка в домах с годами совмещалась.Это может представлять серьезную опасность, если не используются все надлежащие соединители алюминий-медь. Из-за разной степени расширения и сжатия могут возникать зазоры, вызывающие серьезные проблемы с возгоранием.

Когда следует вызывать электрика?

Возможно, вы не думаете, что с вашей алюминиевой проводкой что-то не так, так как на сегодняшний день у вас не было никаких проблем. Но проблемы могут появиться довольно долго. Перед тем, как что-то пойдет не так, рекомендуется попросить электрика проверить вашу проводку.

Немедленно позвоните кому-нибудь, если вы заметили одно из следующего:

• Необычно теплые розетки или лицевые панели (обратите внимание, что некоторые розетки на самом деле имеют маркировку «AL» с линией, проходящей через нее, что означает, что они не должны использоваться с алюминиевой проводкой.)
• Странный запах или, что еще хуже, дым или искры вокруг розеток или выключателей.
• Периодическое мерцание огней.
• Необъяснимые статические помехи на телевидении или радио.

Все это может указывать на потенциально серьезную проблему с проводкой. Международная ассоциация сертифицированных домашних инспекторов сообщает, что Комиссия по безопасности потребительских товаров США рекомендовала следующие исправления для алюминиевой проводки:

• Сделайте ремонт дома медной проволокой. Хотя это наиболее эффективный метод, в большинстве случаев ремонт дорог и непрактичен.

• Используйте копаловые обжимки.Ремонт обжимного соединителя заключается в прикреплении отрезка медного провода к существующей алюминиевой ответвительной цепи с помощью специально разработанной металлической втулки и механического обжимного инструмента. Этот специальный разъем можно правильно установить только с помощью подходящего инструмента AMP. Для завершения ремонта вокруг обжимного разъема надевается изолирующая втулка.

Плохая алюминиевая проводка?

В 1970-е годы стали применяться алюминиевые (вместо медных) проводки. довольно популярен и широко использовался.С этого момента, алюминиевая проводка была причастна к нескольким домашним пожарам, и большинство юрисдикций больше не разрешают это в новых установках. Рекомендуется, даже если вам разрешено, не использовать его для новых проводка.

Но не паникуйте, если в вашем доме алюминиевая проводка. Алюминий проводка при правильной установке может быть такой же безопасной, как и медь. Алюминиевая проводка, тем не менее, очень неумолима для неправильных монтаж. Мы расскажем немного о теории, лежащей в основе потенциала проблемы, и что вы можете сделать, чтобы сделать вашу проводку безопасной.

Основная проблема с алюминиевой проводкой — это явление, известное как «холодная ползучесть». Когда алюминиевая проводка нагревается, она расширяется. Когда остывает, сжимается. В отличие от меди, когда алюминий идет через несколько циклов нагрева / охлаждения он теряет немного герметичности каждый время. Проблема усугубляется тем, что алюминий окисляется или разъедает при контакте с некоторыми типами металлов, поэтому сопротивление соединения идет вверх. Из-за чего он нагревается и разъедает / окислить еще больше.Со временем проволока может сильно нагреться. расплавить изоляцию или приспособление, к которому она прикреплена, и, возможно, даже вызвать пожар.

Поскольку люди обычно сталкиваются с алюминиевой проводкой при движении в дом, построенный в 70-х годах, мы рассмотрим основные моменты безопасной алюминиевой проводки. Мы предлагаем это, если вы рассматривает возможность покупки дома с алюминиевой проводкой или позже выяснилось, что вы нанимаете дипломированного электрика или Инспектор должен проверить проводку на наличие следующих вещей:

1) Светильники (например, розетки и переключатели), непосредственно прикрепленные к на это должна быть рассчитана алюминиевая проводка.Устройство будет иметь штамп «Al / Cu» или «CO / ALR». Последний заменяет первое, но оба безопасны. Эти приспособления несколько дороже обычных.

2) Провода должны быть правильно подключены (как минимум 3/4 оборота). винт по часовой стрелке). Подключения должны быть тугой. Повторное затягивание винтов может привести к проблема хуже, во время осмотра окупится до каждого соединения.Обратите внимание, что алюминиевая проводка все еще часто используется для главный служебный входной кабель. Это должно быть проверено.

3) Вставные клеммы представляют большую опасность при работе с алюминиевым проводом. Любые соединения с использованием вставных клемм следует переделывать с немедленно установите правильные резьбовые соединения.

4) Признаков перегрева быть не должно: потемневшие соединения, расплавленный утеплитель, или «запеченные» светильники.Любой такой ущерб должен отремонтировать.

5) Соединения между алюминиевым и медным проводом должны быть обрабатывались специально. Используемые разъемы должны иметь специальную маркировку для подключения. алюминий в медь. NEC требует, чтобы провод был соединены между собой с помощью специальных обжимных устройств, с антиоксидантная смазка. Инструменты и материалы для последнего довольно дороги — делать это самостоятельно нецелесообразно, если только Вы можете арендовать инструмент.
