Как соединить алюминиевые и медные провода

Главная/Советы и идеи/Как соединить алюминиевые и медные провода

квартира кухня ванная дом гостиная студия спальня дача детская дом или дача электротовары кабели провода электропроводка алюминий медь

квартира кухня ванная дом гостиная студия спальня дача детская дом или дача электротовары кабели провода электропроводка алюминий медь

Мы уже давно и повсеместно перешли на медные провода в домашней электропроводке. Но вероятность стыковки с алюминиевыми жилами из прошлого еще велика. Обычно это возникает при замене или ремонте действующей электропроводки, смонтированной ранее. Впрочем, алюминий содержится и в новом проводе СИП (самонесущий изолированный провод), которым теперь принято делать подключения от столба к дому. Все бы хорошо, но алюминий и медь на молекулярном уровне «не дружат», и решать эту проблему нам приходится самостоятельно. Давайте посмотрим, какой метод подойдет вам лучше.

Скрутка — не лучший метод

В прежние времена при соединении проводов домашней электропроводки использовалась обыкновенная скрутка. Это было привычной процедурой, и никаких дополнительных приспособлений вовсе не требовалось. Достаточно часто этот метод используется и сейчас, ведь от простых и быстрых решений трудно отказаться. Если вам все же придется делать скрутку, то постарайтесь свести риски к минимуму: провода обязательно должны плотно обвивать друг друга. Совершенно недопустим способ, когда одна жила прямая, а вторая ее обвивает, — такое соединение будет изначально дефектным.

В соединении количество витков подбираем в соответствии с диаметрами жил. Если диаметр менее 1 мм, делаем 5-6 витков. При скрутке проводов большего диаметра достаточно трех витков. После плотной скрутки нужно сделать герметизацию соединения защитным лаком с водостойкими свойствами.

Простой способ винтами

Провода из разных материалов можно успешно соединять с помощью винтов и гаек. Удобно, что такое соединение при необходимости быстро разбирается и переделывается заново. При правильном исполнении резьбовое соединение будет вполне качественным и долговечным. Привлекательностью этого варианта оказывается возможность одновременного соединения нескольких проводов, количество которых может ограничить лишь длина самого винта.

Метод на винтах хорошо подходит для соединения проводов с разным числом жил и различного диаметра. Главное, чтобы между проводами из разных материалов не было конфликтного сближения. Для разделения используются шайбы. Процедура несложная: с кабеля снимаем оболочку на необходимую длину, а затем делаем проволочные кольца по диаметру винта. Последовательно надеваем на винтовой стержень пружинную шайбу, кольцо провода, шайбу, колечко следующего проводника и т.д. В конце сборки затягиваем гайку до полного выпрямления пружинных шайб.

Когда под рукой есть заклепочник

Такой способ стыковки напоминает болтовой, но вместо гайки и болта используется вытяжная заклепка, образующая неразъемное соединение. А вот после фиксации исправить соединение без «хирургического» удаления сборки уже не получится. Из зачищенных концов проводов изготавливаем кольца с таким же диаметром, как у заклепки. В соединении используем оцинкованные шайбы. Нанизав сборку, вытягиваем заклепку и получаем очень качественное соединение. Но применяться оно может только внутри монтажной коробки.

Соединяем клеммной колодкой

Довольно популярный способ соединения проводников специальными клеммными колодками, конечно же, проигрывает винтовому в надежности, но дает возможность соединять провода максимально быстро и просто. Для этого достаточно снять изоляцию с соединяемых концов проводов примерно на 5 мм, вставить их в клеммную колодку и зажать винтом. Затягивать алюминиевый мягкий провод нужно с небольшим усилием.

Советы эксперта

Клеммные колодки удобно применять при подключении люстры к проводам из алюминия. Периодические скрутки часто приводят к излому подобных проводов, отчего от их первоначальной длины со временем практически ничего не остается. В таких случаях выручает колодка, поскольку для соединения с ее помощью достаточно всего лишь короткого конца провода. Стыковка клеммами хорошо подходит для оборванных проводов, проложенных в стене, когда прокладка новой проводки затруднительна, а оставшейся длины проводов явно недостаточно для соединений иными способами. Но такие колодки можно заштукатуривать только при их установке в распределительной коробке.

Используем пружинные зажимы

Сравнительно недавно появились модифицированные клеммы с пружинными зажимами. Есть одноразовые экспресс-клеммы, в которых провода фиксируются без возможности их дальнейшего изъятия, и многоразовые — с рычажком, позволяющим доставать и вставлять провода многократно. Наиболее популярны так называемые клеммники немецкой фирмы Wago с пастой, специально предназначенные для соединения меди с алюминием. Одноразовые позволяют соединять одножильные провода сечением от 1,5 до 2,5 мм², и производители разрешают их нагрузку до 24 А. Но профессиональные электрики все же не рекомендуют подавать на такие клеммы ток выше 10 А. Строго говоря, клеммники Wago лучше применять только в осветительных приборах. При повышенной нагрузке контактная пружина у них перегревается, и контакты между проводниками критически нарушаются.

Многоразовые экспресс-клеммы оснащаются прижимным рычажком (обычно оранжевого цвета) и могут соединять провода с любым количеством жил и сечением до 4 мм². Максимальный ток для них допускается до 34 А. Если клеммы без рычажков просто защелкиваются, то для многоразовых нужно поднять рычажок вверх до упора, вставить провод и плавно опустить рычажок. В результате жилы будут надежно зафиксированы. Стоимость такого соединения будет значительно больше сомнительной скрутки, зато работа выполняется быстро и без использования каких-либо дополнительных инструментов.

Обратим внимание на «орехи»

Этот практичный тип соединительных (ответвительных) зажимов успешно применяется на фасадах частных домов, когда нужно перейти с алюминиевой воздушной подводки проводов на благородную медь внутри дома, поскольку алюминию вход внутрь дома запрещен правилами. Вот тут-то и пригодятся простые и надежные сжимы в округлом черном корпусе из поликарбоната, прозванные в народе орехами за внешнее сходство.

Внутри корпуса находятся две стальные плашки и промежуточная пластина, которые мы сжимаем винтами после установки проводов. Разнородные провода здесь не конфликтуют по электрохимическому поводу — они расположены на разных «этажах» зажима, совершенно не соприкасаясь и честно выполняя свою токонесущую функцию. Чтобы проникнуть к внутренним частям сжима, необходимо разобрать его корпус, сняв два стопорных кольца по бокам. В плашках мы увидим предусмотрительно проштампованные пазы для жил определенного сечения. Остается лишь правильно выбрать подходящий типоразмер в зависимости от сечения жил, чтобы соединение было прочным и надежным.

Советы эксперта

Ответвительные сжимы вы можете использовать и в тех случаях, когда не хочется нарушать целостность кабеля. Ведь известно, что чем больше соединяемых разрывов силовой цепи, тем ниже ее надежность. А если это заземляющий кабель, то его вообще нельзя разрывать категорически. Здесь на помощь вам придут надежные «орешки». Но в соединении медных и алюминиевых проводов нужно проявлять особенную аккуратность, чтобы наше проживание в доме было безопасным и комфортным.

Всё для ремонта на Castorama.ru

основные методы и особенности соединения

Почему нельзя соединять медный и алюминиевый провод

В первую очередь, давайте выясним, почему невозможно соединить эти провода вместе и что нужно для того, чтобы такое подключение работало долгие годы. Для этого нам придется немного погрузиться в теорию и понять структуру этих металлов.

Почему нельзя соединять медный и алюминиевый провод

Чтобы понять, как соединить медный и алюминиевый провод, давайте разберемся, что не так с таким подключением. Ведь существует сразу несколько теорий о недопустимости такого сочетания, и практически все они имеют рациональную зерно.

Окисление алюминия

Как и любой другой металл, медь и алюминий окисляются под воздействием кислорода. В результате на их поверхности образуется оксидная пленка. Пленка оксида меди практически не мешает прохождению электрического тока, но пленка оксида алюминия имеет довольно высокое сопротивление.

Если соединить медный и алюминиевый провода, как бы мы ни хотели, металлы будут взаимодействовать. Алюминий — более активный металл, поэтому при появлении влаги между соединением, которое в любом случае находится в воздухе, начинается процесс электролиза, то есть ионы алюминия переходят на медь.

В результате алюминиевый проводник теряет массу. В нем образуются пустоты и раковины. В свою очередь, они окисляются и еще больше ускоряют процесс электролиза. И чем выше влажность в компаунде, тем быстрее процесс.

Что такое электролиз

В результате мы имеем практически разрушенный алюминиевый проводник. Его поперечное сечение уменьшается, а значит, увеличивается плотность тока. Увеличивается плотность тока, металл начинает больше нагреваться, и в результате это приведет к возгоранию алюминия на стыке или, в худшем случае, к возгоранию.

Как соединять медный и алюминиевый проводник

А вот медный провод можно соединить с алюминиевым. Для этого между этими двумя проводниками достаточно разместить третий материал или полностью исключить возможность проникновения влаги в месте соприкосновения с металлом.

• Давайте посмотрим на оба эти варианта. Начнем с самого простого: между проводниками поместим третий металл. Обычно для этого также выбирают неактивный металл, чтобы снова не было процесса электролиза. И обычно инструкция рекомендует использовать для этого латунь.

Соединение медной и алюминиевой жилы с помощью стальной шайбы

На фото та же ссылка после нагрева стиральной машины

• Это связано с тем, что этот материал обладает неплохими электрическими свойствами. Он химически стабилен и мешает процессу электролиза.
• Некоторые предлагают использовать для этого обычную или нержавеющую сталь. Но тебе не следует этого делать. Дело в том, что эти материалы не обладают очень хорошей проводимостью. Поэтому, когда через них проходят большие токи, они сильно нагреваются. В результате мы снова можем зажечь огонь.

Латунные шайбы

Примечание! Если вы все же решили остановиться на болтовом соединении, вместо стальной шайбы можно использовать латунную. Если у вас есть металл, вы можете разрезать его самостоятельно. Версия со стальной шайбой может использоваться только в сетях с не очень большой нагрузкой.

• Второй возможный вариант — исключить попадание воды в металлический стык. Пломбировать соединение будет слишком дорого и не всегда надежно. Поэтому в большинстве случаев используется специальная паста, как на видео.

Смазка для контактных швов

• Такая паста препятствует проникновению в контактный состав не только влаги, но и кислорода. В результате алюминий очень слабо окисляется, потому что на образование оксидной пленки уходит буквально секунда. А из-за отсутствия влаги на стыке не происходит самый страшный для такого соединения процесс — электролиз.

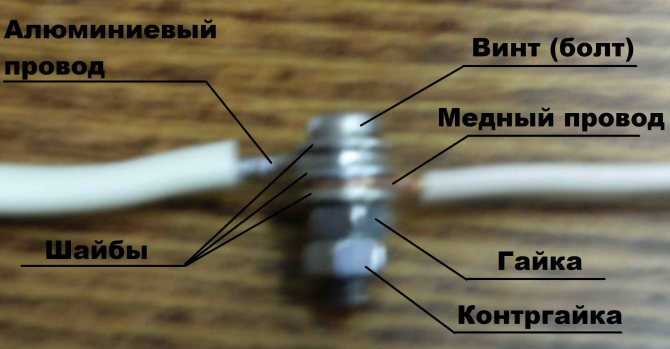

Болтовое соединение

Если у вас нет под рукой клеммной колодки, паяльника или WAGO, а сечение провода достаточно велико, вы можете получить качественный с обычным болтом.

Для соединения двух проводов потребуются: болт, гайка, 3 шайбы. Последовательность действий:

1. На концах резьбы сделайте кольца того же диаметра, что и болт. Для удобства лучше всего использовать круглогубцы.
2. Наденьте кольца на болт так, чтобы они оказались между тремя шайбами.
3. Затяните гайку и проверьте качество соединения.
4. Накладываем несколько слоев изоленты.

Болтовые соединения из алюминия и меди

Как лучше соединить алюминиевый провод с медным: доступные варианты

Специалисты знают как минимум пять способов переключения, позволяющих обеспечить качественный контакт:

• Винтовые контактные зажимы ZVI.
• Ответвительные клеммы «гайка»
• Современные клеммные колодки для универсального использования.
• Скручивание через слой свинцово-оловянного припоя.
• Болтовое соединение с промежуточными шайбами.

Рассмотрим подробно каждый из вариантов, это поможет определиться практически в любой ситуации, в том числе и о правильной разводке в деревянном доме .

Болтовое контактное соединение

Метод по праву считается наиболее доступным для всех, даже для пользователя, находящегося вдали от проводки. Все, что вам нужно, это болт, гайка, шайбы, гаечные ключи и изоляция. Процесс установки состоит из четырех этапов:

• Зачистите провода на 20-30 мм.
• Установите соединительные элементы на болт в следующей последовательности: шайба, кольцо из медной проволоки, шайба, кольцо из алюминиевой проволоки, шайба. Затягиваем все гайкой.
• Изолируйте скрутку изолентой.
• Сформируйте кольцо в соответствии с диаметром болта на каждом зачищенном сердечнике.

Теперь вопрос: можно ли таким образом скрутить алюминиевые и медные провода, когда нужно соединить несколько проводов? Конечно, можно, но здесь решающую роль играет длина болта. Между проводниками из одного металла можно не использовать прокладки. Метод особенно полезен для подключения одножильных проводов.

Болтовое соединение не лишено недостатков. Во-первых, вы уже заметили, что он слишком громоздкий, не везде подойдет такой узел. Другая ситуация: очень часто длины выходящих из коробки ниток не хватает для реализации этого метода. В этом случае придется использовать другие методы.

Винтовое соединение между алюминием и медью при помощи зажимов ЗВИ

С такими винтовыми клеммами наверняка сталкивался всякий, кто хоть раз подключал люстру или люстру. В нашем случае также подходят ZVI:

• Очищаем провода от изоляции на половину длины клеммы.
• Закручиваем саморезы. Важно не затягивать слишком сильно, иначе болт может защемить алюминиевый провод.
• Очищенные концы вставляем в клеммник с противоположных сторон.

Вставляя провода в клеммную колодку, старайтесь не касаться проводов из разных металлов.

Использование самозажимных клемм универсального назначения

К таким устройствам можно отнести известные клеммы Wago. Сколько копий вокруг них сломано и большинство электриков продолжают ими пользоваться, к тому же это не самый плохой вариант.

Компания выпускает специальные модели, укомплектованные контактной пастой Alu-plus. Удаляет оксидную пленку при зажиме и обеспечивает последующую защиту от электролитической коррозии. Таким образом, в нашем случае можно соединить алюминиевые и медные провода вместе без риска окисления в зоне контакта.

модель легко идентифицировать с макаронами: на упаковке нанесены буквы «Al Cu». Нас интересуют следующие серии:

• 2273-242; 2273-243; 2273-244; 2273-245; 2273-248.
• 273-503.
• 224-111; 224-122.
• 773-302; 773-304; 773-306; 773-308.

Выбор модели зависит от области применения. Количество подключаемых проводов, на которые рассчитан терминал, определяется последней цифрой индекса. Для сборки сборки достаточно выполнить два простых шага:

1. Удалите изоляцию с провода до длины, указанной на корпусе клеммной колодки.
2. Вставьте каждый зачищенный провод в соответствующее гнездо до упора. Вы можете увидеть, полностью ли провод прошел через корпус прозрачной клеммы.

Производитель позиционирует такие клеммники как одноразовые, то есть клеммы просто вырезаются, так как сборка не требуется. Но мы не привыкли сниматься: если медленно закручивать пряди в разные стороны, то они выходят из гнезда. К сожалению, часть пасты «Алу-плюс» все равно останется внутри терминала, но ее можно купить отдельно.

Как безопасно соединить медный и алюминиевый провод, используя зажимы типа «орех»

На самом деле, электрики назвали этот зажим «ореховым», потому что он похож на него. Фактически, это называется «сжатие ветвей». Их часто можно встретить в многоэтажных распределительных щитах. Там зажимы используются для отвода напряжения в квартиру от магистральной линии. Зная сечение провода, мы сможем правильно подобрать размер обжатия, таблица поможет сделать это моментально.

Подключение проводников следующее:

• Снимите стопорные кольца и снимите корпус гайки».
• Зачистите проводники по длине контактной полосы.

• Вставьте провода в пазы металлической пластины с разных сторон. Между медью и алюминием должна быть металлическая прокладка, это исключит прямой контакт с металлом.
• Вставьте соединение в корпус и соберите стопорные кольца.
• Теперь вы можете скрутить алюминиевую и медную проволоку внутри формы, например, затянуть болты.

Как соединить медный и алюминиевый провода между собой: обзор 6 технологий, проверенных на практике и трех – найденных в интернете

Избежать случайного возгорания можно только с помощью герметичного и надежного зажима проводника. Он образуется с момента снятия изоляции: их сечение не должно нарушаться при деформации или разрезании металла жилы.

Часто ошибка заключается в инструменте, используемом установщиком. Всегда есть электрик, который зачищает изоляцию плоскогубцами, кусачками, кусачками. А его друг использует очень острую конструкцию или канцелярский нож, с усилием направляя режущий край перпендикулярно к вене, разрезая больше, чем просто изоляцию.

Первый и второй методы опасны, потому что они могут легко повредить токопроводящую зону, особенно от мягкого металлического проводника. Это две распространенные ошибки.

Нож электрика специально сделан с довольно большим углом заточки, что позволяет безопасно перерезать кабели. Его лезвие должно быть расположено и направлено под острым углом к ​​металлическому сердечнику, чтобы режущая кромка скользила по нему и разрезала только слой изоляции.

Еще лучше обработайте кишечник специальным устройством для зачистки проводов с калиброванными режущими кромками.

Производители выпускают множество разновидностей такого инструмента, адаптированного к разным сечениям проводов и конструкциям проводов или кабелей. Стриппер — это устройство, которое значительно снижает количество проблем с установкой.

Как работает соединение под винт или болт, какие 6 ошибок допускают новички

Я специально сфотографировал длинный винт. На нем показано, как проволочные кольца размещаются на резьбовой части и три стальные шайбы распределяются между проволоками и головкой винта с гайкой.

Не лишним будет установить пружинную шайбу — гровер, но я их не использую после разрыва критической клеммной колодки.

При создании резьбового соединения не следует допускать следующих ошибок:

1. Материал стальной шайбы не должен иметь цинкового покрытия.
2. Направление резьбового кольца при затяжке винта выбирают так, чтобы оно работало на сжатие и не открывалось.
3. Винт должен быть затянут плотно, чтобы обеспечить герметичное сжатие, исключая свободное вращение колец. Проверяют, вытягивая каждую прядь.
4. Сила зажима должна быть ограничена, чтобы не допустить раздавливания мягкой алюминиевой сердцевины, что часто выполняется неопытными установщиками.
5. Созданное соединение не должно быть скрыто или заложено в стену. Он должен быть доступен для внутреннего осмотра и сжатия болтов, что должно выполняться не реже одного раза в четыре года, а желательно чаще.
6. Слой изоляции (электрики любят синюю ленту или термоусадочную пленку) должен обеспечить полную герметичность.

При соблюдении всех этих шести требований резьбовое соединение (также называемое болтовым) в проводке будет надежно работать долгое время.

Таким способом под винт или болт можно соединить провода сечением от 1 до 10 квадратных мм и более, что в повседневной жизни более чем достаточно. Теперь оцените появление ржавого болта и перегоревших жил проводов в плохо сделанном зажиме на домашней электросхеме.

Помните, что плохая затяжка приведет к коррозии и последующему обгоранию проводов.

Коммутация через сжим орех: 3 фатальных ошибки

Выжимание гайки считается надежным разъемом, но при нарушении технологии работы с ней есть вероятность, что и провод перегорит.

В гайке безопасное переключение разнородных резьб достигается разделением их стальной пластиной, которая действует как промежуточная шайба, и плотным сжатием точки контакта резьбовым способом.

Вся токоведущая часть помещена в диэлектрический корпус, состоящий из двух одинаковых половинок с выводами для проводов. Его легко закрыть, но он должен быть закреплен двумя стопорными пружинами с разрезным кольцом.

Обычный гайковерт предназначен для внутренней проводки в сухой среде. Для использования вне помещений существуют разновидности, например, самонесущий зажим для прокалывания изоляционного провода.

Подключаемый провод вставляется в специальное гнездо, затем головка болта прикручивается гаечным ключом. Встроенные стальные ножи прорезают изоляцию и обеспечивают надежный захват.

При подключении через serradado необходимо обращать внимание на условия его эксплуатации: влажная или нормальная среда. Следует исключить появление воды. Плотность создаваемого электрического контакта. Коммутация проводов, образующих гальваническую пару, должна выполняться только с помощью промежуточной стальной прокладки.

Клеммные колодки: тонкости и нюансы подключения

Более полувека старые советские клеммники надежно работали на электростанциях.

К ним подключаются как медные, так и алюминиевые провода. Клеммы изготовлены из коррозионно-стойких металлов. Они выдерживают большие токовые нагрузки. Винтовое соединение на старом оборудовании было выполнено через кольцо.

Его нужно было накрутить на каждую жилу кабеля. Затем они перешли на пружинные шайбы, которые удалили кольца, что сделало установку более быстрой и простой.

Они работают внутри современных клеммных колодок оборудования также немецкого производства. Техника идентична.

Отечественные клеммники менее надежны, чем промышленные: в них нет стопорных шайб, если не учитывать старые советские подшипники для люстр.

Современные длинные струбцины можно разрезать на полоски необходимой длины. Они вполне приемлемы для соединения медных и алюминиевых проводов внутри дома.

необходимо учитывать конструктивные особенности такого разъема:

1. проволока вставляется в латунную трубку так, чтобы ее оголенный конец шел строго к центру. Только так он будет оптимально прижат винтом, вкрученным вверху;
2. электрическое сопротивление между сердечником и гильзой создается силой винта, который давит на вставку острым концом. Если расчетное значение затяжки будет превышено, алюминиевая проволока может легко сломаться. Медь — устоит, а вот вставка из тонкой латунной трубки лопнет;
3. эти клеммные конструкции предназначены для выдерживания небольших токовых нагрузок. Превышение выходной мощности может расплавить пластиковый корпус.

Рекомендуется использовать бытовую клеммную колодку в цепях освещения и не использовать ее для группы розеток.

Цельнометаллические клеммные колодки и распределительные блоки для электрических щитов более надежны. Они сделаны из толстого металла.

На фото выше хорошо видны ошибки снятия изоляции с скрученных проводов, о которых я предупреждал в начале статьи. Они уже пробили сечение всех жил. Это серьезный недостаток. Посмотрите, как оторванные нити рассыпаются снизу латунного блока.

Когда лучше пользоваться клеммами WAGO, а когда от ВАГО необходимо отказаться

Терминалы WAGO пользуются популярностью у установщиков. Их преимущества позволяют:

• оперативно отключать схему подключения по составу различных участков проводки;
• соедините медь с алюминием, используя дополнительную токопроводящую смазку;
• работа с одножильными или гибкими многожильными проводниками;
• обеспечить хороший контакт с обычным пружинным зажимом.
• быстрый и удобный монтаж;

ВАГО занимают мало места, отличаются простотой в работе. Для подключения достаточно:

• удалите изоляцию длиной до 10 мм с конца провода с помощью устройства для зачистки проводов;
• закройте защелку руками.
• затем вставляется в отверстие ВАГО;

Конструкции терминалов VAGO выпускаются различных серий:

• 221 — универсальное назначение для подключения проводов разного типа и диаметра из меди и алюминия;
• 274 — осветительные сети сечением 0,5 ÷ 2,5 мм кв;
• 273 — позволяет подключать жилы сечением 1,5 ÷ 4 мм квадрат;
• 243 — минимальные габариты при токе нагрузки до 6А;
• 862 — приспособление для медных жил 0,5 ÷ 2,5 мм2 с саморезами.
• 222 — Многоразовый с рычажным механизмом блокировки проволоки;
• 733 — одноразовое соединение с замком сердечника с внутренним замком. Для подключения алюминиевого провода в розетку вводится специальная токопроводящая паста, предотвращающая окислительные процессы. Но при установке меди ее следует аккуратно удалить;

Оригинальная серия WAGO 222, по заявлению производителя, рассчитана на длительные токовые нагрузки 24 А при сечении медного провода 2,5 мм квадрат и 32 А на 4 квадратных метра.

вот так красиво выглядит в теории, но на деле терминалы WAGO периодически разочаровывают электрика и хозяина квартиры.

ВАГО заканчиваются по многим причинам, например:

1. недобросовестные производители фальсифицируют продукцию известных брендов, создавая ее низкого качества;
2. электрик использует клеммы WAGO независимо от их назначения и технических характеристик, когда модели, предназначенные для малых нагрузок, монтируются в группы розеток;
3. клеммы, предназначенные только для медного провода, заполнены алюминием;
4. токовые перегрузки преодолеваются в процессе эксплуатации, и автоматические выключатели не успевают их выключить из-за неправильного выбора время-токовых характеристик.

4 рекомендации, необходимые для качественного соединения алюминиевых и медных проводов с клеммами WAGO:

1. Создайте запас нагрузки для вновь установленной проводки с клеммными колодками не менее 30%. Ведь через полгода вы забудете об этом подключении и получите мощный бытовой прибор, например, пылесос, обогреватель или что-то еще. В этой ситуации вам поможет созданный резерв.
2. Устанавливайте VAGO только в общедоступные распределительные коробки для внутреннего осмотра и проверки электрооборудования.
3. Вставьте концы жил кабеля в розетку WAGO снаружи так, чтобы изоляционный слой заходил внутрь.
4. Пусть концы кабеля будут слишком длинными. Их запас потребуется на любой ремонт или дополнительную установку: в будущем кабель не придется протягивать.

Как спаять медь и алюминий за 5 шагов

Для пайки таких проводов используется специальный флюс Ф-64.

Сначала им смачивается алюминий.

Затем обработанную поверхность нагревают паяльником с обычным швом.

Далее нужно покрыть флюсом следующую прядь.

он также залужен тем же припоем.

Подготовленные провода следует поместить возле подготовленных поверхностей и прогреть паяльником.

В результате получается спайка разнородных проводников сплошным способом.

Прочностные характеристики точки сварки можно увеличить. Из-за этого:

• конец медной проволоки очищается примерно на треть или даже немного длиннее, чем у алюминиевой;
• длинный провод оборачивается вокруг короткого;
• скрутка приваривается.
• оба металла покрыты флюсом и хорошо лужены;

В любом случае после пайки место соединения проводов необходимо заизолировать.

5 этапов коммутации меди и алюминия опрессовкой

Обычное соединение однородных проводов с обжимными гильзами состоит из пяти шагов:

1. Инсталляция жила в рукаве.
2. Опрессовка специальными плоскогубцами.
3. Внешний осмотр созданного подключения.
4. Термоусадочная изоляция.
5. Окончательный контроль качества.

Но поменять таким образом алюминий на медный провод невозможно. В этом случае используются специальные алюминиевые и медные рукава. У них с одной стороны есть трубка для установки алюминиевого сердечника, а с противоположной стороны — медная.

Кроме того, гильзы зажимаются специальными пассатижами для опрессовки с нормированным усилием (мини пресс) и запаиваются термоусадкой. Рекомендуется как минимум дважды взломать.

Алюминиевые и медные гильзы имеют аббревиатуру ГМЛ и только они подходят для соединения медной проволоки с алюминием. Другие типы GM (медь), GML (луженые), GA (алюминий) предназначены для соединения проводов, состоящих из металла.

Есть гильзы, предварительно защищенные снаружи слоем диэлектрического покрытия.

Опрессовка рукавов широко применяется на промышленных предприятиях и в жилищном строительстве. Его продолжительность не ограничена.

3 вредных совета: мое личное мнение

Отбирая материалы для этой статьи, я обнаружил в Интернете три темы, которые блогеры начали преувеличивать в угоду популярности и для привлечения читателей. Я думаю, что они вряд ли содержат малую часть пользы, поэтому подвергаю их критике.

Кстати, если вы со мной не согласны, вы можете поговорить в комментариях ниже. Я всегда готов учиться.

Чем опасны колпачки СИЗ для соединения разнородных проводов

Изначально заглушки СИЗ предназначены для соединения только однородных металлов. Их количество и ассортимент огромен.

Подключаемые жилы скручиваются колпачком и одновременно сжимаются внутренними пружинами. Благодаря такому двойному срабатыванию создается вполне удовлетворительное сопротивление для работы в цепях со средней и малой мощностью нагрузок.

Но, как это часто бывает, нашлись экспериментаторы, которые напрямую скручивали медные и алюминиевые провода колпачками DPI, что совершенно невозможно. Причины, по которым такой прорыв не удастся, описаны в начале статьи.

Способ сварки меди с алюминием обычным инвертором и промышленными способами: где подвох

После долгого обсуждения мастер попытался сварить инвертором плетеную проволоку из меди и алюминия. На первый взгляд он получил красивые предложения в виде капель связанных металлов.

Следует отметить, что этот сплав не обладает достаточной механической прочностью. Определить несложно: при легком нажатии или ударе мяч легко рассыпается.

В бытовых условиях медь и алюминий нельзя соединить пайкой. У них очень большая разница температур плавления.

Однако может возникнуть вопрос: как эти металлы свариваются при производстве алюминиевых и медных рукавов? Ответ прост: используется сложное производственное оборудование, работающее по современным научным технологиям. Их конструкция недоступна для бытовых условий.

Заклепочник и заклепки: надуманная технология для электриков

Промышленность выпускает заклепочник для создания резьбовых соединений в различных металлических конструкциях.

Резьбовые заклепки различают по:

• строительные материалы;
• диаметр.
• длина;

Блогеры утверждают, что с помощью этих заклепок можно надежно соединять разнородные проводники. Для этого нужно подготовить их так же, как и для болта: с помощью шайб и колец.

Очень сомневаюсь, что заклепки, сила которых не контролируется, после прессования обеспечат нормальное прессование. Сразу необходимо будет оценить его стоимость, но это невозможно — конструкция не разборная. Вариант стойловый.

В процессе эксплуатации необходимо проверять качество обжима, что тоже вызывает большие сомнения в таком моноблочном соединении. Электропроводка должна быть доступна для осмотра, обслуживания, ремонта.

Поэтому утверждения о надежной фиксации с помощью заклепок, исключающих возникновение гальванических соединений, я считаю надуманными.

Вообще за свою многолетнюю практику я ни разу не встречал заклепки для прямого соединения проводов, самые разнородные. Можете ли вы показать эти примеры, поделиться своим опытом их использования? Насколько безопасна эта конструкция и как она работает?

Как правильно соединить алюминиевый и медный провод между собой

При установке электропроводки иногда возникает вопрос о соединении медных и алюминиевых проводов. Эта проблема особенно актуальна для электромонтажных работ в старом жилом фонде, где большинство электрических сетей выполнено из алюминиевого провода. О том, как соединить алюминиевый и медный провода, чтобы избежать проблем с проводкой, мы поговорим позже в этом обзоре.

В чем сложность соединения медной и алюминиевой проводки напрямую

Как известно, причиной проблем прямого соединения меди и алюминия являются электрокоррозионные процессы.

В сухой среде при прямом контакте ничего не произойдет, но при повышении влажности на стыке образуется закороченный гальванический элемент, в котором металлы начинают играть роль батареи с «плюсом» и «минусом».

Сам металл практически плавится, в результате чего в сети происходит обрыв с возможным коротким замыканием и возгоранием изоляции. Что, в свою очередь, может привести к пожару.

Чтобы этого избежать, для непрямого подключения медных и алюминиевых кабелей используются различные типы контактных устройств.

Все способы подключения можно разделить на 2 группы по наличию контакта провода:

1. Между проводами есть прямой контакт: скрутка, опрессовка, заклепка, обвязка.
2. Между проводами нет прямого контакта: резьбовое крепление, подключение различных типов клеммников.

Важно! Для соединения алюминиевых и медных проводов рекомендуется использовать методы второй группы. Допускается использование соединений 1-й группы при условии обработки медного провода. Например, его можно залудить припоем.

Скрутка

Основной способ подключения кабелей в домашних условиях достаточно удобен, так как не требует специальных инструментов и оборудования. Но в случае соединения алюминиевых и медных проводов к этому способу следует относиться с особой осторожностью, соблюдая следующие условия:

• Скрученное соединение осуществляется путем взаимного скручивания обоих концов провода между собой, не допускается наматывание конца одной жилы на другой;
• Соединение алюминиевых и медных проводов необходимо покрыть влагостойким защитным покрытием.
• Перед скручиванием медный кабель рекомендуется залудить или припаять, особенно это важно для медного провода в оплетке;

Существует три основных типа скрутки: гладкая, ленточная и желобчатая. Следует отметить, что наилучшие результаты дает перекручивание повязки.

При скручивании следует учитывать, что количество витков напрямую зависит от диаметра проводки, поэтому для провода диаметром до 1 мм необходимо сделать не менее 5 витков, хотя бы для больших участков три витка.

Помимо влагоизоляции не стоит забывать и об электроизоляции скрутки, для этого можно использовать специальные насадки.

Качественная скрутка прослужит достаточно долго, но надежную гарантию может дать только использование непрямого подключения.

Как правильно сделать скрутку

Для начала нужно подготовить концы прожилок. Для этого удалите изоляцию на расстоянии 3-5 см от края кабеля.

Следует отметить, что термоусадочная трубка надевается на одну из ниток, перед скручиванием, по окончании всех операций трубку перемещают на открытое место и закрепляют на нем.

Очистив концы, нужно перекрутить нити по предложенной схеме. В этом случае необходимо убедиться, что жилы скручены вместе и одна жила кабеля не перекрывает другую.

Для удобства скручивания медного плетеного кабеля его жилы можно и нужно излучать. Также следует отметить, что лужение меди все же увеличивает надежность скрученного соединения. После скручивания место подключения необходимо покрыть влагостойкой краской. Электрическая изоляция может быть выполнена с помощью термоусадочных трубок или колпачков с мягким захватом или конических пружинных колпачков.

Изоляция концов кабеля коническими пружинными колпачками

Важно! Если нет крайней необходимости, не рекомендуется использовать скрутку для соединения медных и алюминиевых кабелей. В настоящее время существует множество более безопасных и надежных способов объединить медь и алюминий в одну сеть.

Опрессовка

В этом случае на скручивающееся соединение надевается металлическая или пластиковая втулка или наконечник, который фиксируется на соединении прижимными клещами, специальным обжимным инструментом.

Крепление в этом случае осуществляется опрессовкой соединения с материалом втулки. Рукава изготовлены из металлической трубки с ПВХ изоляцией.

Форсунки обычно представляют собой пластмассовые заглушки, в которые вставляется соединение, после чего заглушка обжимается прижимными клещами.

Отдельно необходимо отметить соединение посредством заглушек с прижимным кольцом или конической пружиной.

В этом случае после скручивания жил на скрутку надевается колпачок, после чего он накручивается на соединение вращательными движениями, после чего просто сдавливается плоскогубцами.

В этом случае мягкое металлическое кольцо внутри колпачка плотно сжимает соединение. Такой вариант опрессовки вполне доступен для домашнего использования.

Резьбовая фиксация

Надежным, хотя и несколько громоздким способом соединения медных и алюминиевых кабелей является резьбовое соединение, в этом случае жилы фиксируются гайкой на резьбовом основании. Во избежание прямого контакта между оголенными концами проводов кладут шайбу.

Достоинства такого способа подключения — простота и универсальность. Таким образом можно соединить несколько электрических кабелей разного сечения. Но в то же время такой вид подключения довольно громоздкий, к тому же его очень неудобно изолировать. Но, в то же время, для такого типа соединения требуются только болт и гайка.

Первым делом нужно подготовить концы нити. Утеплитель снимается на расстоянии 1-1,5 см от разреза, после чего изготавливаются кольца диаметром чуть больше диаметра болта или заклепки из оголенных жил.

С помощью этих колец на заклепку или резьбовую часть болта надевается резьба. Между алюминиевым и медным кабелями помещается пружинная шайба, которая необходима для предотвращения прямого контакта между этими металлами.

Затем соединение фиксируется затяжкой гайки или заклепки.

Стоит отметить, что этот вариант подходит для сращивания проводов достаточной длины с сохранением длины, что часто встречается при подключении электроосветительного оборудования к коротким концам алюминиевого провода, как это часто бывает в старых квартирах, лучше для использования клеммных колодок.

Соединение медного и алюминиевого провода заклёпками

В этом случае резьба фиксируется заклепочной заклепкой, состоящей из трубки и стержня, закрепленных заклепкой.

Для соединения подготовленные жилы с накрученными кольцами надеваются на трубку заклепки с прокладкой — стальной шайбой.

Далее заклепка обжимается заклепкой, сердечник заклинивает трубку заклепки, тем самым сжимая металл жил вместе, тем самым фиксируя жилы кабеля.

В этом случае контакт получается неразъемным, но при этом прочным и надежным. Для такого соединения понадобится специальный инструмент — заклепочник и навыки работы с ним. Этот метод в основном используется для работы с обрывами проволоки, сращиванием концов проволоки в труднодоступных местах.

Соединение двумя стальными планками

соединить медные и алюминиевые провода можно таким сложным способом, который также требует предварительного лужения медной проволоки: зажать провода двумя стальными полосами, с болтами по краям.

Достоинства метода — возможность соединить сразу несколько ответвлений проводки, не увеличивая длину болта. В этом случае между полосами кладут оголенные концы жилок.

Метод применим для проводов одинакового сечения.

Важно! Соединение двумя стальными полосами требует обязательной внешней изоляции, а также подготовки медной проволоки лужением.

Закрепите провод металлической пластиной

Клеммники и клеммные коробки

Удобный и надежный способ подключения. Клеммная колодка представляет собой полосу из изоляционного материала, в которой находятся кабельные разъемы. Крепление провода в розетках осуществляется стопорными болтами. Важной особенностью в нашем случае является отсутствие между ними проводных контактов. Отвертки достаточно для соединения медных и алюминиевых проводов.

Клеммная коробка представляет собой систему из нескольких расположенных отдельно клеммных колодок, объединенных в единую конструкцию и с несколькими клеммами.

Преимущества этого способа подключения:

• Простота установки, достаточно ножа электрика для зачистки концов провода и отвертки для закручивания шурупов;
• Нетребователен из-за длины кабеля, 1-2 см кабеля достаточно для фиксации кабеля в клеммной колодке.
• Надежность изоляции, чаще всего при использовании клеммной колодки или клеммной колодки дополнительная изоляция не требуется;

При этом для монтажа скрытой проводки в стене клеммник требует установки распределительной коробки. Скрытая проводка не допускается без распределительной коробки. Однако в этом случае можно использовать клеммную колодку для скрытого монтажа.

При работе с клеммной колодкой важно тщательно закрепить концы кабелей в розетке, особенно для алюминиевых кабелей. Это особенно важно при установке бокса на открытом воздухе или в помещении, где возможны перепады температур.

Как соединить между собой алюминиевые и медные провода: основные методы и особенности соединения

Во многих квартирах в устаревших жилых комплексах электричество распределяется по алюминиевым проводам. Между собой они соединяются по-разному, в том числе скручиванием. Но иногда возникает необходимость соединить алюминиевые и медные провода. Такая необходимость может возникнуть при подключении розеток, электроприборов.

На самом деле плетеный шов — не лучшее решение. Но есть несколько простых правил, выполнение которых позволит минимизировать негативный эффект от такого типа подключения.

К тому же по правилам электромонтажа запрещена скрутка данного типа для использования как в бытовых, так и в промышленных сетях.

А потому не теряет актуальности поиск способов соединения алюминиевых и медных проводов.

Коррозия при соединении разных металлов

Многие искренне считают, что соединение медных и алюминиевых проводов недопустимо. Отчасти это правда. Все дело в коррозии. Такие явления возникают при соединении проводов из разных металлов.

Если они будут скреплены вместе в атмосфере без влажности, ничего страшного не произойдет. Но в атмосфере всегда есть влага в том или ином объеме.

Каждый металл имеет свой строго индивидуальный электрохимический потенциал, железо имеет одно значение, медь — другое, а алюминий — третье. Это свойство металлов когда-то привело к появлению автономных источников энергии:

При попадании влаги в место соединения проводов из разных металлов образуется закороченный гальванический элемент. То есть при подаче тока один из проводов начинает разрушаться. Но можно соединить алюминиевый провод с медным и при этом избежать нагрева и коррозии в месте контакта.

Методы соединения проводов

Разница электрохимических потенциалов меди и алюминия рано или поздно приведет к его выходу из строя. Что делать, если без медно-алюминиевого компаунда не обойтись? Например, при ремонте электропроводки в зданиях, где установлена ​​электропроводка из алюминия.

Есть несколько способов решить эту проблему:

• использование клеммных колодок;
• использование болтовых соединений.

Используя эти простые меры предосторожности, можно будет гарантировать отсутствие контакта между алюминием и медью.

Клеммные коробки

На практике используется множество моделей клеммников. Одним из наиболее часто используемых является орех.

По внешнему виду такая конструкция напоминает орех. Основную роль в этой конструкции играют три пластины, между которыми производится соединение.

Для этого ослабьте два болта, установите туда первую резьбу и закрепите. Вторая проволока вставляется между центральной пластиной и оставшейся.

Такая конструкция клеммной колодки не допускает контакта проводов из разных металлов. В данном случае алюминий и медь.

Важный

Другой не менее популярный способ подключения кабелей — метод WAGO. Для выполнения этой операции просто снимите изоляцию с проводов (10-15 мм) и вставьте их в отверстия в клеммной коробке.

Внутренние полости этого небольшого устройства смазаны для предотвращения окисления проводов. Соединения такого типа подходят для подачи энергии к люстрам, бра, то есть в схемах освещения.

В то же время этот способ не подходит для работы с силовыми кабелями.

Дело в том, что большая нагрузка в силовых соединениях приводит к нагреву контактов, и в результате может сильно увеличиваться электрическое сопротивление.

Среди множества моделей устройств кабельного подключения часто выбирают клеммные коробки.

Для обеспечения подачи электричества достаточно зачистить, например, медный провод, установить его в отверстие и затянуть установленным винтом.

В другое противоположное отверстие нужно установить зачищенный алюминиевый провод. Такие клеммники обеспечивают передачу электроэнергии в сетях, собранных из проводов из разных металлов.

Использование клеммных колодок различной конфигурации и исполнения позволяет соединять алюминиевые и медные провода друг с другом, избегая их прямого контакта.

Болтовое соединение

Этот тип также подходит для соединения медных и алюминиевых проводов.

Главное условие, которое необходимо соблюдать при использовании такого соединения — это использование металлической шайбы, прошедшей анодирование.

Этот метод подключения часто используется всеми дома, когда нельзя использовать клеммные колодки и другие устройства заводского изготовления.

Совет

При проведении электромонтажных работ, будь то бытовая или промышленная электрическая сеть, используется широкий спектр кабелей, и не на последнем месте алюминий по объему.

Часто монтажники сталкиваются с вопросом, как подключить алюминиевые провода к меди или другим материалам.

С помощью клеммников это можно сделать как дома, так и на производстве.

Источники

• https://dzgo.ru/provodka/kak-soedinit-mednyj-i-alyuminievyj-provod.html
• https://regionvtormet.ru/prochee/kak-soedinit-mezhdu-soboj-alyuminievye-i-mednye-provoda-osnovnye-metody-i-osobennosti-soedineniya.html
• https://RemontPoUmu.ru/kak-soedinit-mednyj-i-aljuminievyj-provoda-mezhdu-soboj/
• https://orenburgelectro.ru/podklyuchenie/soedinenie-alyuminievyh-i-mednyh-provodov-mezhdu-soboj-sovety-elektrika.html
• https://stroimass.com/kak-soedinit-alyuminievyj-provod-s-mednym.html
• https://Elektrik-a.su/energii/soedineniya/soedinit-alyuminievyj-i-mednyj-provod-259

[свернуть]

Как соединить медный и алюминиевый провод друг с другом

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Совместимы ли медь и алюминий
• 2 Как сгруппировать проводники
• 3 Скручивание
• 4 Пайка
• 5 Резьбовой контакт
• 6 Использование сжима
• 7 Несколько рекомендаций

Во время ремонта зачастую приходится наводить порядок в электропроводке. В квартирах домов старой постройки случается, что проводка не менялась десятилетиями, поэтому приходится проводить замену целых участков электролинии. Здесь мы можем столкнуться с проблемой. Зачастую в старых домах проводка алюминиевая, а для замены есть лишь медная проволока. Следует заметить, что соединение медных и алюминиевых проводов правилами запрещается, однако иногда есть возможность соединить только такие. Поэтому поговорим, как сгруппировать контакт из медных и алюминиевых проводов.

Совместимы ли медь и алюминий

Вспоминая уроки химии в школе, можно ответить на этот вопрос так: у разных материалов различная электрохимическая совместимость. А что случится при соединении алюминиевых проводов с проволокой из меди? При нахождении контакта в вакууме, где отсутствует влага, он способен прослужить длительное время. Но у воздуха имеется относительная влажность, а влага способна проникнуть между контактами и создать гальваническую часть, благодаря чему начинается течение тока в пределах данного контура, а из-за такого влияния происходит разрушение объединения. Уже длительное время известно об электрохимическом потенциале, который позволяет определиться с тем, как правильно группировать контакты.

Что можно прочесть в стандартах? Допускается соединять материалы, если электротехнический потенциал (напряжение) между ними не более 0,6 мВ. Но данный показатель между медными и алюминиевыми проводниками очень высок – 0,65-0,7 мВ.

Как следствие, прямого соединения проводов из меди и алюминия допускать нельзя, оно будет разрушено очень скоро, к тому же чем выше влажность в помещении, тем скорее происходит разрушение.

Если же все-таки необходимо объединить медные провода с проволокой из алюминия, то существует несколько способов их группирования.

Как сгруппировать проводники

Чтобы объединить медную и алюминиевую проволоку, существуют такие способы соединения:

• скручивание;
• пайка;
• резьбовое;
• сжим.

Рассмотрим в подробностях все методы группирования коммуникаций.

Скручивание

Подобным методом пользуются чаще всего, так как он очень простой. Делается это так: берем два куска проволоки, снимаем изоляционное покрытие (для большей надежности снять нужно минимум 5 см изоляции), скручиваем их между собой.

Полученную скрутку необходимо заизолировать изоляционной лентой. Изоляционную ленту можно заменить на специальный «колпачок для скручивания». Его накручивают на скрученные проводки, это помогает не только осуществить изоляцию оголенной части, но и дополнительно поджать место контакта.

Хотя объединять посредством скручивания разные электропровода, к примеру, из меди и из алюминия, нельзя.

Пайка

Для присоединения пайкой понадобится немного большее время, но такой метод надежнее, чем простая скрутка.

Каким бы качественным ни было скручивание, место соприкосновения обладает некоторым сопротивлением, что приводит к небольшому перегреву в месте объединения, когда течет ток.

Если электропровода некачественно скручены, это может привести к оплавлению изоляционного материала в месте соприкосновения, короткому замыканию и пожару.
Благодаря пайке получается надежная электрическая связь, у которой малое сопротивление и необходимая механическая прочность. Чтобы пропаять провода, пользуются простым оловянно-свинцовым припоем и канифолью.

Резьбовой контакт

Когда проводки соединяются, используя винты и гайки, получается надежное объединение с надлежащей связью, которое может прослужить в течение длительного времени. Главное правильно сгруппировать контакт. Его можно с легкостью разобрать, к тому же он позволит соединить сразу несколько проводников, их число ограничивает лишь длина винта. Данный способ позволяет с успехом соединить разнообразную проволоку: из алюминия и меди, с одной и несколькими жилами, толстый и тонкий. Основное требование – медный и алюминиевый проводник не должны соприкасаться, а для этого между ними устанавливается пружинная шайба.

Чтобы сгруппировать провода таким методом, с них удаляется изоляционный слой по длине, равной четырехкратному диаметру винтика, при наличии окисления проводится зачистка металла до блеска, затем формируется колечко на каждом их проводков. Теперь на винтик одевается пружинная шайба, обычная шайба, зацепляется колечком один из проводов, простая шайба, второй проводок, шайка и в окончании гайка, в которой завинчивается винт до тех пор, пока не выпрямится пружинная шайба.

Если у проводника диаметр жилы менее 2 мм, подойдет винт М4. Провода соединены. Когда используются однородная проволока либо делается соединение алюминиевых проводов и медных, окончание которых залужено, шайба между колечек не используется. При использовании многожильного проводника из меди его прежде следует пролудить с помощью припоя.

Использование сжима

Это достаточно распространенный и простой метод группирования электролинии. Для этого используются болты, винты либо прижимные пружины, которые применяются в клеммных колодках Wago.

При использовании подобного вида, чтобы подсоединить провода из алюминия, можно заметить наличие одного недостатка. Когда применяется обычная винтовая клемма, то есть возможность полного либо частичного передавливания мягкой алюминиевой жилы винтом. Таким образом, снижается качество контакта или он совсем разрушается.

Чтобы предотвратить появление подобного исхода, подсоединять проволоку необходимо, используя специальную контактную латунную насадку. У латуни меньшая эластичность, поэтому она не так легко продавливается. Такая насадка способствует получению надежного соприкосновения и предотвращает возможность нанесения ущерба передатчику.

При использовании болтовой клеммы, чтобы сгруппировать проволоку из алюминия, тоже необходимо пользоваться специальными наконечниками. Их закрепляют на проводнике либо кабеле, используя опрессовку, потом подсоединяют болтовым методом.

Клеммная колодка с прижимными пружинами — наиболее простой способ присоединить провода. Подобное объединение не вредит контакту, по этой причине в такой клемме не обязательно пользоваться дополнительными насадками. Это в некоторой степени является компенсацией немного большей стоимости такого прибора.

Несколько рекомендаций

Зажимание медной проволоки запрещено, поскольку в процессе зажима формируются некоторые условия, которые совсем не нравятся таким проводкам. К примеру, из контакта могут вылезти некоторые жилы. Оставшаяся часть проволоки будет под высокой нагрузкой, что может стать причиной возгорания.

Немаловажно, чтобы клемма была подобрана в соответствии с сечением проволоки, которую вы используете. Если канал очень узкий либо широкий, она может просто выпасть, что приводит к неприятным последствиям.

Тщательно изучайте маркировку, которой указывается, какая сила тока допускается. Зачастую ее преувеличивают, поэтому рекомендуется делить обозначенный показатель на два.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Больше никаких скруток — обзор способов соединения медных и алюминиевых проводов

Новости> Больше никаких скруток — обзор способов соединения медных и алюминиевых проводов

Уже год, как в жилых домах вновь разрешено использовать проводку из алюминиевых сплавов. При этом довольно часто в одной квартире имеются еще и медные кабели — ситуация допустима, но требует особого внимания, так как возникает проблема корректного перехода с меди на алюминий. Рассмотрим оптимальные решения вместе с экспертом Группы компаний IEK, одного из крупнейших производителей и поставщиков электротехники и светотехники.

Почти три миллиона многоквартирных домов в России построены до 1995 года — все они, как и большая часть зданий, возведённых с 1995 по 2003 год, оборудованы алюминиевой электропроводкой, срок службы которой составляет всего 15-20 лет. С 2003 года применение алюминиевой электропроводки в строительстве жилых и общественных зданий и сооружений было запрещено согласно нормам безопасности — пришла эпоха медного кабеля. Однако в 2017 году Минэнерго внесло изменения в правила устройства электроустановок, вновь разрешив использовать современные алюминиевые сплавы для проводки внутри зданий. Таким образом, вопрос грамотного соединения медных и алюминиевых проводов встаёт особенно остро.

«Согласно Правилам устройства электроустановок, прямое соприкосновение алюминия с медью запрещено: оно провоцирует сильное окисление в месте стыка, из-за чего растет удельное сопротивление контакта, проводка нагревается и обгорает, — рассказывает Надежда Петрова, специалист по электромонтажным изделиям IEK GROUP. — Необходимо учитывать это, выбирая вариант соединения — клеммы, зажимы или гильзы должны быть приспособлены именно для перехода с меди на алюминий».

Строительно-монтажные клеммы

Например, строительно-монтажные клеммы (СМК) предназначены для соединения от двух до восьми проводников сечением до 4 мм2 по принципу «медь — медь», «медь — алюминий», «алюминий — алюминий». Одно из главных достоинств — низкие теплопотери: температура нагрева при пропускании номинального тока не превышает 30 °C. Корпус СМК должен быть изготовлен из самозатухающего пластика, который не возгорается при нагревании, а контактная часть — из лужёной латуни.

«Наиболее оптимальны СМК, внутри смазанные специальной пастой, которая предохраняет поверхность алюминия от окисления, обеспечивает надёжный электрический контакт и защищает место соединения от электрохимической коррозии», — говорит Надежда Петрова.

Зажимы винтовые

Выступать в роли посредника между медными и алюминиевыми проводами могут и другие электромонтажные изделия — например, зажимы винтовые (ЗВИ). Важное преимущество: ЗВИ не требуют дополнительной изоляции, кроме того, можно надежно и безопасно соединить и зафиксировать сразу несколько проводов.

Гильзы соединительные изолированные

Гильзы соединительные изолированные (ГСИ) позволяют качественно и быстро соединить медные и/или алюминиевые провода сечением от 0,5 до 6 мм?. Они используются в электрических цепях постоянного или переменного тока напряжением до 400 В. Главные плюсы — простота монтажа (метод опрессовки) и одновременная изоляция контакта. Современные гильзы с новым типом изоляции в виде термоусадки (ГСИ-т) являются ещё и полностью влагозащищёнными, и герметичными (клей находится внутри).

Для распределительных щитов и проводки за пределами квартир следует применять соединители других типов.

Гильзы медные лужёные

Гильзы медные лужёные (ГМЛ), изготовленные из электротехнической меди высокого качества, предназначены для соединения по типу «медь — медь», «медь — алюминий», «алюминий — алюминий». Чаще всего данные приспособления используют для наружной электропроводки, например, для соединения кабелей, идущих от трансформаторной подстанции к распределительному щиту. Важно, что сечение соединяемых кабелей должно быть одинаковым и строго соответствовать сечению гильзы, иначе контакт будет ненадёжным.

Гильзы медно-алюминиевые

Когда необходимо срастить две жилы разных геометрических размеров, используются гильзы медно-алюминиевые (ГМА). Они имеют маркировку, состоящую из двух чисел: первое указывает сечение медного проводника, второе — алюминиевого. Со стороны алюминия ГМА снабжены специальным колпачком: он защищает внутреннюю часть от появления оксидной плёнки, которая снижает проводимость в месте соединения гильзы и кабеля. Как правило, необходимость в соединении двух проводов разного сечения возникает при переходе между наружной и внутренней проводкой.

«Приспособления для безопасного перехода с медных на алюминиевые провода доступны и просты в применении, поэтому не стоит рисковать и использовать метод прямой скрутки даже в качестве временного варианта при соединении проводов из разных металлов», — заключает Надежда Петрова, представитель IEK GROUP.

Источник: elec.ru

фото, видео, как соединить медь и алюминий

Содержание

• Как соединить медный и алюминиевый провод: советы и подробное руководство
• Провода медные и алюминиевые: неужели несовместимы
• Невозможное возможно, или как соединить медный и алюминиевый провод
• Как соединить медь и алюминий с помощью клеммных колодок
• Особенности и секреты применения опрессовочного метода
• Несколько слов о правилах болтового соединения проводов
• Как соединить медь с алюминием резьбовым методом
• Как соединить алюминиевый провод с алюминиевым неразъемным способом
• Как соединить алюминиевые провода с помощью пайки
• Как соединить алюминиевый провод с медным на улице: ключевые особенности процесса
• Как соединить СИП и медный провод: особенности каждого варианта
• Соединение медных и алюминиевых проводов: несколько блиц-советов
• Видео: соединение медных и алюминиевых проводов

Как соединить медный и алюминиевый провод: советы и подробное руководство

У любой кабельной продукции имеется токопроводящая жила, которая выполнена из меди или алюминия. Поскольку данные материалы характеризуются отличной отдачей и проводимостью тока, в процессе монтажа и подключения зачастую появляется необходимость их соединения. О том, как соединить медный и алюминиевый провод, не допустив при этом ошибок, пойдет речь далее.

Монтаж электропроводки в деревянном доме (прочитать подробнее)

При появления влаги в проводном соединение меди и алюминия происходит электролиз, что может привести к перегоранию алюминия или пожару.

Провода медные и алюминиевые: неужели несовместимы

Чтобы разобраться со всеми тонкостями процедуры, следует понять, что же кроется в подобном соединении. Ведь бытуют различные мнения относительно того, что категорически нельзя соединять медные провода с алюминиевыми.

Пока одни сомневаются, можно ли соединять медные и алюминиевые провода, другие успешно это делают.

Подобно любым другим металлам при участии кислорода происходит окисление алюминия и меди. В результате этого появляется оксидная пленка на их поверхности. И если медный покров почти не мешает поступлению электротока, то вот оксидный представляет собой серьезный барьер для этого.

Проводное соединение меди и алюминия, несмотря ни на что, станет толчком для взаимодействия металлов. Алюминий характеризуется большей степенью активности. Это значит, что между соединениями, в случае появления влаги, происходит так называемый электролиз – перенесение ионов алюминия на медь. В итоге проводник из алюминия теряет свой вес. В нем появляются раковины и пустоты, которые тоже поддаются окислению и лишь ускоряют электролиз.

Результатом становится почти разрушенный проводник, который выполнен из алюминия. Поскольку его сечение уменьшается, степень плотности тока повышается. В свою очередь, это провоцирует нагревание металла. Вариантов исхода такой ситуации лишь два: либо алюминий перегорает в точке соединения, либо начинается пожар.

Невозможное возможно, или как соединить медный и алюминиевый провод

Пока некоторые сомневаются, можно ли соединять алюминиевые провода с медными, многие успешно это делают. Причем существует ряд главных общепринятых методов, благодаря которым можно устранить контакт между материалами, агрессивно действующими по отношению друг к другу. Каждый из них требует отдельного внимания.

Клеммник для соединения алюминиевых и медных проводов может оснащаться как зажимным, так и болтовым механизмом.

Как соединить медь и алюминий с помощью клеммных колодок

Клеммник для соединения проводов может оснащаться зажимным либо болтовым механизмом. Подобная конструкция обеспечивает подключение к материалам двух типов – алюминиевому и токопроводящему. Между собой они контактируют посредством стальной пластины. Она произведена из нейтрального материала, который не склонен вступать в реакции с алюминием – зачастую это пластины из латуни либо луженой меди.

Колодка для проводов, содержащая болтовой зажим, характеризуется большей надежностью и применяется в низковольтных силовых цепях. Зачастую такой зажим выполняется с применением «ореха». Он представляет собой небольшую разветвительную коробку, которая сделана из диэлектрических материалов. Подобное название прибор получил благодаря своей форме. Внутри него располагается блок пластин из металла, посредством которых и обеспечивается контакт между медными и алюминиевыми проводами.

Каждый из вышеописанных методов является разъемным соединением. Это значит, что при необходимости можно неоднократно выполнять их отключение и подключение.

На заметку! Замена старой проводки рекомендуется в любом случае. Медная отличается нагрузочной способностью, которая соответствует потреблению электроустройств. Если же нет возможности выполнить тотальную замену, ее производят частично. Тогда и появляется вопрос, как правильно соединять провода.

Наибольшее распространение для соединения проводов получил клеммник.

Клемма для соединения проводов, которая получила наибольшее распространение, способна обеспечить подключение до восьми проводников с разным сечением, а также позволяет прикрепить на рейку DIN посредством особого адаптера для монтажа.

Особенности и секреты применения опрессовочного метода

Порой в процессе монтажа и прокладывания электрической проводки возникает необходимость получения качественного соединения проводов. В таком случае соединение алюминиевых проводов с медными осуществляется методом опрессовки с применением гильз. Зачастую такая потребность появляется на этапе ввода в электрические шкафы, распределительные приборы либо во время подключения кабеля к уже вмонтированному агрегату, где отсутствует возможность замены меди на алюминий, и наоборот.

Представленный тип соединения проводников характеризуется большой затратностью, поскольку предполагает использование специализированного оборудования и инструментов. Вместе с тем в процессе выполнения многократных подобных работ профессионалы зачастую отдают предпочтение именно этому методу.

Обратите внимание! Не рекомендуется складывать проводники, сделанные из меди и алюминия, в параллельном друг другу направлении, иными словами, внахлест. Дело в том, что в подобном случае медь и алюминий контактируют напрямую. Кроме того, лучше отказаться от использования медных нелуженых гильз в сочетании с кабелем, произведенным из алюминия.

Надежное соединение алюминиевых проводов с медными можно получить используя метод опрессовки с применением гильз.

Благодаря опрессовке проводов гильзами гарантируется более долговечный и надежный контакт. Подобным способом на производстве выполняют скрепление алюминиевых и медных жил даже с мощными потребителями.

Для выполнения таких работ потребуются специальные алюминиево-медные гильзы. Если в распоряжении нет ручного гидравлического пресса, их сжим может осуществляться с применением стандартного молотка и накладок из алюминия.

На заметку! Подобный сжим рекомендуют использовать при выполнении опрессовки не только гильзами, но и наконечниками. К слову, они тоже могут производиться наполовину из алюминия и меди. Это позволяет подключать алюминиевый провод к различным аппаратам с клеммами либо выводами из меди.

Зачастую алюмомедные гильзы применяют для того, чтобы соединить жилы кабелей, которые имеют большое сечение. Если же сечение несущественное, осуществляют опрессовку пары проводников единственной гильзой. При этом провода лучше заводить встык – с двух сторон.

Опрессовку жил кабелей, имеющих небольшое сечение производят одной гильзой.

Несколько слов о правилах болтового соединения проводов

Зачастую во время работ с электрической проводкой в домашних условиях человек, который не занимается специфическими работами, может задаться вопросом о том, как надежно соединить алюминиевые и медные провода. Естественно, в такой ситуации бежать на рынок для того, чтобы приобрести специальные инструменты, нет смысла. Это объясняется тем, что работа носит разовый характер, но выполнить ее все же необходимо.

В подобном случае в ход вполне может пойти обычная гайка с парочкой шайб и простой болт. В этом методе главное – выполнить разделение шайбами двух агрессивных по отношению друг к другу металлов.

На заметку! Решив отдать предпочтение болтовому соединению, стальную шайбу можно заменить деталью, выполненной из латуни. Если под рукой присутствует металл, ее можно даже самостоятельно вырезать. Что же касается варианта с шайбой, произведенной из стали, ее можно применять только в тех сетях, где нагрузка не слишком велика.

Соединение медных проводов с алюминиевыми болтовым способом можно осуществлять в распределительных коробках. Без таких конструкций невозможно представить проводку, причем ни в домах, ни в отдельных квартирах. Таким образом, с помощью болта можно оперативно и легко решить вопрос относительно того, как соединить многожильный и одножильный медный провод.

Соединение алюминиевых и медных проводов болтовым способом можно осуществлять даже в распределительных коробках.

При болтовом соединении колечки, образуемые из провода, должны заворачиваться в сторону закручивания гайки. Это необходимо для того, чтобы избежать раскручивания колечек и увеличения их в диаметре во время затягивания. Наоборот, данный метод поспособствует более плотному обороту вокруг болта.

Кроме того, существует вариант использования алюмомедных шайб и наконечников. Здесь есть несколько путей:

1. Осуществить опрессовку алюминиевого кабеля с помощью наконечника и выполнить подсоединение к шине, сделанной из меди.
2. Опрессовать кабель, изготовленный из алюминия, стандартным алюминиевым наконечником и произвести подключение к шине посредством данной шайбы.

Как соединить медь с алюминием резьбовым методом

Соединение проводов посредством гаек и винтов, в случае корректного выполнения, представляет собой наиболее надежное решение и обеспечивает должный контакт в течение всего срока эксплуатации электропроводки. Ответом на вопрос о том, можно ли соединять медные и алюминиевые провода различных видов посредством резьбового соединения, будет однозначное «да». Применяя резьбовое соединение, можно работать с толстыми, одножильными, тонкими, а также многожильными проводами. Главное – не допустить прямого контакта проводов, выполненных из алюминия и меди.

Перед соединением проводов резьбовым способом нужно провести зачистку до блеска металла и сформировать кольца.

Перед тем как соединить электрические провода резьбовым способом, предстоит провести подготовку: снять изоляцию с проводников на такую длину, которая равна четырехкратному диаметру винта, в случае окисления жил – осуществить зачистку до блеска металла, а также сформировать кольца.

После этого винт окольцовывается в следующем порядке:

• пружинная шайба;
• простая шайба;
• кольцо одного проводника;
• простая шайба;
• кольцо другого проводника;
• шайба;
• гайка.

При завинчивании в гайку винта целый пакет стягивают до момента распрямления пружинной шайбы.

Проводникам, в которых диаметр жил не превышает 2-х мм, достаточно будет винта типа М4. Если же медный провод является многожильным, прежде всего необходимо выполнить его пролуживание посредством припоя.

Соединение проводов болтовым способом представляет собой наиболее надежное решение.

Как соединить алюминиевый провод с алюминиевым неразъемным способом

Соединение неразъемного типа наделено всеми достоинствами резьбового. Разница состоит лишь в некоторых моментах:

• возможность разобрать и собрать заново соединения, не нарушая заклепку;
• необходимость присутствия специальных приспособлений для осуществления заклепки.

На сегодняшний день заклепки нашли широкое применение для неразъемных соединений тонкостенных элементов конструкций в процессе создания перегородок. Оперативность, небольшая цена и прочность – основные преимущества представленного типа неразъемного соединения.

Суть функционирования заклепочника довольно проста. Он втягивает и отрезает стальные стержни, продетые сквозь трубчатую заклепку со шляпкой, сделанную из алюминия. Стержни обладают утолщением, и во время втягивания заклепки в трубку она расширяется.

С помощью заклепочника можно произвести не только неразъемные соединения тонкостенных элементов, но и надежно соединить электропровода.

На заметку! Существуют заклепки различных типов, диаметров и вариаций длины. Поэтому каждый может выбрать оптимальный вариант для выполнения персональных задач.

Для соединения проводников с помощью заклепки понадобится их подготовить таким же образом, как и для резьбового соединения. Диаметр колец должен быть немного больше, чем диаметр заклепки. Оптимальный размер – 4 миллиметра.

На заклепку надевают детали в следующем порядке:

• проводник из алюминия;
• пружинная шайба;
• проводник из меди;
• плоская шайба.

Затем стержень из стали вставляют в заклепочник и прижимают его ручки до момента защелкивания. Этот звук свидетельствует об обрезке излишков стальных стержней. Вот и все, соединение выполнено.

Степень надежности как одного, так и второго представленного типа соединения посредством заклепки, довольно высокая. Подобный метод соединения можно успешно использовать для того, чтобы срастить поврежденные участки в процессе ремонта проводников в стене. Однако при этом следует непременно обеспечить отличную изоляцию оголенных мест соединений.

Так как заклепки существуют различных типов, диаметров и длины, то каждый сможет выбрать подходящий вариант.

Как соединить алюминиевые провода с помощью пайки

В случае большого сечения проводника (когда масса важнее, чем прочность) будет рационально отдать предпочтение алюминию. Площадь сечения провода, выполненного из алюминия, будет больше в сравнении с медным в несколько раз, причем алюминиевая деталь все равно будет вдвое легче, чем медная. Если спросить людей о том, как соединить медные провода между собой, многие ответят, что лучше это сделать с помощью пайки.

Осуществлять паяние проводов, выполненных из алюминия, можно в распределительном коробе, применяя газовую горелку либо паяльник. Сложность использования паяльника состоит в том, что точно нагреть до нужной температуры почти невозможно. А в случае с алюминием перегревание так же неприемлемо, как и недостаточное нагревание.

Обратите внимание! Металл характеризуется значительной теплопроводностью, и на обширном участке от точки спаивания может произойти его оплавление.

Следует помнить о том, что пайка меди с алюминием не представляется возможной.

Поэтому перед тем, как соединить алюминиевые провода между собой, чтобы не нагревались, лучше вооружиться газовой горелкой. С ее помощью выполнять регулировку температуры нагревания легче, но для ее использования придется долго подготавливать поверхность. Тем не менее именно горелке лучше отдать предпочтение в случае необходимости припаивания массивных деталей. Как бы то ни было, пайка алюминиевых проводов предполагает их подготовку.

Трудность процесса пайки состоит в том, что алюминий характеризуется легкоплавкостью, поэтому в случае неосторожного нагрева может произойти его расплавление. Суть еще одного фактора, за счет которого процесс пайки усложняется, сводится к быстрому окислению алюминия на воздухе.

Хотя оксидный налет на поверхности является надежной защитой алюминия от воздействия негативных внешних условий, он одновременно тормозит адгезию материала с припоем, поэтому его требуется в обязательном порядке удалять.

На заметку! Механическим путем удалить налет оксида не представляется возможным. Материал сразу же поддается окислению и затягивается пленкой снова. Избавиться от нее можно лишь механическим способом, покрыв поверхность масляным слоем.

Перед пайкой концы алюминиевых проводников необходимо обработать маслом.

Вариант с маслом совершенно неудобен в условиях дома, а также характеризуется трудоемкостью. Предварительно масло необходимо прокалить до отметки 200 градусов, чтобы избавить его от присутствующего в нем кислорода.

Таким образом, в преддверии пайки концы проводников из алюминия следует обработать. Применение канифоли либо многих других флюсов не будет эффективным по причине высокой степени химической устойчивости оксидного налета. Он не растворяется даже в случае нанесения органической кислоты.

На заметку! Для того, чтобы осуществить облуживание проводов, следует применять специально предназначенные для этой цели флюсы и механический метод одновременно.

Естественно, выполнять подобную процедуру следует до момента скручивания проводов. В противном же случае очистить поверхность провода целиком не получится. Лишь концы, которые были облужены, можно друг с другом скрутить, а затем спаять.

Осуществлять паяние алюминиевых проводов можно с помощью газовой горелки или паяльника.

Провода, оснащенные несколькими жилами, следует паять исключительно с использованием особого флюса, поскольку их обработка механическим путем почти невозможна. Особенностью технологии пайки служит то, что каждый из проводков предстоит сначала хорошенько обработать с применением флюса.

Для этого придется раскрутить и распушить пучок. После того как будет выполнена обработка, каждый из тонких проводков жилы потребуется покрыть слоем припоя и скрутить в жгут. После этого выполняют скрутку нескольких концов и делают припаивание.

Обратите внимание! Нередко могут возникнуть ситуации, когда требуется произвести соединение проводов из разных металлов. Здесь следует заметить, что пайка алюминия с медью не представляется возможной.

Вся проблема кроется в алюминии. По причине своих качеств химического и физического характера алюминий не может быть припаян к другому металлу. Если же решить спаять медь и алюминий, применяя при этом припой, характеризующийся нейтральностью к обоим металлам, разнящийся коэффициент расширения температуры быстро разрушит контакт. Это объясняется тем, что во время прохождения тока сквозь проводник, он обязательно нагреется, а после отключения – остынет, и с этим невозможно ничего сделать.

Для облуживания проводов применяются специальные флюсы.

Изучая вопрос о том, как соединить алюминиевые провода между собой при прокладывании силовых проводок, становится понятно, что стандартный паяльник и наждачная бумага здесь не справятся. Поэтому перед тем, как соединить медные провода между собой, понадобится вооружиться знаниями относительно основных постулатов сварки.

Однако, если речь идет о соединении проводов, которые выполнены из различных металлов, идею сварки лучше сразу же отбросить. Это связано с разницей температуры, необходимой для расплавления металлов. Да и от разрушающего электролиза такая процедура совсем не защитит.

Как соединить алюминиевый провод с медным на улице: ключевые особенности процесса

В процессе монтажа кабельных линий в условиях улицы каждый из соединительных элементов подвергается влиянию негативных факторов внешней среды. Снег, дождь, туман, обледенение точно не поспособствуют высокому качеству соединений.

В связи с этим для осуществления подобных работ потребуется исключительно герметичная конструкция. Причем она должна характеризоваться устойчивостью к низкой температуре и лучам ультрафиолета.

Для осуществления соединений в условиях улицы потребуется герметичная, устойчивая к низкой температуре и лучам ультрафиолета конструкция.

Решив выполнять подключение на улице, следует вооружиться знаниями о том, как соединить кабель СИП с медным проводом. Ведь именно посредством данной операции можно соединить медный и алюминиевый провод на открытой местности.

Как соединить СИП и медный провод: особенности каждого варианта

В зависимости от места расположения учетного щита варианты соединения СИП могут разниться.

В случае если учетный щит находится на опоре линии, соединение осуществляется посредством цельного проводника. В рамках щита он непосредственно подключается к автомату. Для соединения проводников с линией рекомендуется применять штатный прокалывающий зажим, который специально разработан для линий СИП.

На заметку! Прокалывающие зажимы созданы для того, чтобы присоединять отпайки к магистральной линии. Подобные экземпляры могут служить для соединения линий, сечение которых составляет от 16-ти до 120-ти мм2, а сечение отпайки находится в рамках от 6-ти до 50-ти мм2. При этом отпайкой может служить как СИП, так и стандартный кабель, выполненный из меди.

Для соединения проводов с линией электропередач рекомендуется использовать штатный прокалывающий зажим.

В качестве главных элементов сжима выступают две пластины с острыми зубцами, изготовленные из стали. В случае закручивания монтажных болтов они между собой сближаются и в момент прокалывания изоляции проводов создают надежное контактирование и герметичность точки крепления. Затягивание болтов происходит до срыва, который рассчитан на определенное сжимающее усилие. При этом конструкция носит одноразовый характер.

Если соединение от учетного щита до дома решено осуществлять с помощью СИП, здесь также не обойтись без штатной арматуры. Наилучшим вариантом будет заведение провода в распределительный короб с подключением его к автомату в щите. В подобном случае сцеплять его с кабелем нет необходимости.

На заметку! Для соединения СИП с голыми (неизолированными) проводами следует применять особый зажим. У него должны отсутствовать острые зубцы со стороны крепления неизолированного провода.

В случае размещения учетного щита на стенке дома, отпайку, которая соединена с линией магистрали посредством зажима, заводят в учетный щит и подключают к автомату. Если роль отпаечного проводника выполняет СИП, на линии опоры и на стенке монтируют так называемые анкерные зажимы, обеспечивающие крепление проводов.

Для соединения СИП с голыми проводами применяются специальные зажимы.

Выполнить соединение медного кабеля с проводом СИП может понадобиться в том случае, если участок располагает несколькими строениями и по ним разводка питания осуществлена посредством СИП. В подобной ситуации монтаж можно выполнять вышеописанным методом, применяя зажим плашечного либо прокалывающего типа.

Соединение медных и алюминиевых проводов: несколько блиц-советов

И напоследок парочка советов для вас. Приняв их к сведению, можно не допустить ошибок с неблагоприятными последствиями.

Прежде всего, для того чтобы выполнить зачистку проводников, лучше отказаться от использования бокорезов, пассатижей или других инструментов с аналогичным принципом функционирования. Для перерезания изоляции, не касаясь тела провода, понадобится существенный опыт. Как показывает практика, зачастую целостность проводов все равно нарушается.

Дело в том, что алюминий является пластичным металлом, который не терпит перегибов, в особенности если поверхность не может похвастаться целостностью. Выполнять снятие изоляции следует с применением острого ножа – движением вдоль проводника. Этот процесс похож на заточку карандашей.

Выполнять снятие изоляции с алюминиевых проводов рекомендуется с помощью острого ножа.

Для выполнения залуживания проводников из меди нельзя использовать флюсы, содержащие кислоты, такие как соляная травленая кислота, хлористый цинк и т. п. Даже качественное очищение соединения в течение определенного времени не убережет его от процесса коррозии.

На заметку! Для исключения попадания воды в места соединения металлов можно применять специальную пасту. Такой состав предотвратит проникновение не только влаги, но и кислорода. Результатом становится совсем несущественное окисление алюминия. А за счет отсутствия влаги в точке соединения не развивается самый губительный процесс – электролиз.

Если речь идет о таком изделии, как кабель алюминиевый многожильный, перед его монтажом предстоит  для того, чтобы достичь монолитного эффекта. Исключением могут выступать лишь зажимы пружинного типа и клеммные колодки, которые оснащаются прижимной пластиной.

Всевозможные дополнительные детали: гайки, шайбы и болты – должны быть выполнены из неоцинкованного металла. Суть в том, что разность потенциала меди и цинка гораздо более высока, чем разность пары медь-алюминий. Кстати, по этой же причине не нужно покупать чересчур дешевые колодки, произведенные неизвестной фирмой. Как показала практика, металлические детали в подобных колодках обладают именно оцинкованным покрытием.

Дополнительные детали, такие как гайки, шайбы и болты, должны быть изготовлены из неоцинкованного металла.

Вопреки распространенному совету, после того как медный и алюминиевый провод соединены, их нельзя обрабатывать составами с водоотталкивающим эффектом. Масло для автомобилей только с кожи удаляется трудно. Под воздействием воздуха, солнца и отрицательных температур защитное покрытие будет разрушено гораздо быстрее, чем было задумано. К тому же в составе некоторых смазок изначально присутствует несколько процентов воды.

Итак, теперь вам точно известно, что все же можно соединить медный провод с алюминиевым, причем делается это достаточно оперативно и легко. В статье представлены основные способы выполнения данной задачи как в помещении, так и на улице.

Однако, на вопрос о том, как соединить медные провода с алюминиевыми, однозначный ответ отсутствует. Все зависит непосредственно от условий и приспособлений, которые имеются поблизости.

Надеемся, данная статья помогла вам разобраться в вопросе о том, как правильно соединить медный и алюминиевый провод. Если же у вас все же остались вопросы о том, как соединять, видео, которое приведено ниже, поможет разобраться со всеми неясными моментами.

Видео: соединение медных и алюминиевых проводов

можно ли соединять, виды соединений

В домах старой постройки устанавливалась алюминиевая проводка. Она имеет много недостатков по сравнению с медной и требует замены. Но не всегда жильцы квартир проводят капитальный ремонт и полностью меняют электропроводку. Ее могут заменить частично. Создание надежного контакта требует соблюдения определенных нюансов и условий, с которым следует ознакомиться до ремонтных работ.

Содержание

1. Почему нельзя соединять медь и алюминий в электропроводке
2. Основные способы соединения
3. Скрутка
4. Пайка
5. Опрессовка
6. Резьбовая фиксация
7. Применение заклепок
8. Контакт при помощи двух стальных планок
9. Клеммники, клеммные колодки
10. Пружинные и самозажимные клеммники
11. Колодки типа «Орех»
12. Особенности соединения на улице
13. Рекомендации специалистов

Почему нельзя соединять медь и алюминий в электропроводке

Соединение меди и алюминия способом скрутки

Алюминиевая электропроводка выполняла все свои функции в старых домах. Раньше электронные приборы не требовали большой мощности. Но с развитием технологий нагрузка на провода и розетки стала возрастать, из-за чего пришлось искать новые материалы, способные работать под большим напряжением. Это приводит к тому, что может потребоваться наращивание алюминиевого кабеля медным.

Напрямую выполнить соединение проводов алюминий и медь нельзя. В первую очередь несовместимость связана со свойствами алюминия. Он быстрее окисляется и разрушается. При совмещении с медью процесс разрушения происходит быстрее. Нагрев происходит из-за того, что удельное сопротивление алюминия выше, чем у меди. Также алюминий является более мягким и обладает меньшей электропроводностью.

Медь и алюминий являются несовместимыми гальванически. При касании возникает химическая электролизная реакция, ухудшающая контакт. Место подсоединения окисляется или греется, происходит разрушение изоляционного слоя, из-за чего повышается риск возникновения короткого замыкания или пожара. Процесс ускоряется в условиях повышенной влажности.

Основные способы соединения

Соединение проводов различным способом

Чтобы сделать правильный надежный контакт между двумя разными материалами, используются специальные приспособления. Их можно разделить на две категории по наличию между многожильными проводами контакта:

• Есть прямой контакт. Достигается такими способами как скрутка, опрессовка, пайка.
• Прямой контакт отсутствует. Осуществляется с помощью клеммников и резьбовой фиксации.

Чтобы соединить алюминиевый провод с медным, лучше воспользоваться вторым вариантом. Первый метод можно реализовать только в том случае, если медные жилы предварительно будут обработаны.

Скрутка

Этот способ применяется в бытовых условиях на короткий срок. Скручивание кабелей является ненадежным, быстро греется и разрушается. По требованиям ПУЭ использовать скрутку в электропроводке запрещено, особенно при соединении двух разных материалов.

Варианты соединения проводов способом скрутки

Пайка

Пайка многожильных проводов

Два провода из разных материалов можно спаять друг с другом. Но спаивать провода нужно только при соблюдении технологических особенностей каждого материала. Медь и алюминий требуется подготовить к пайке. Сложности могут возникнуть именно с алюминиевыми жилами. На его поверхности образуется тонкая оксидная пленка, из-за которой припой не пристает к проводкам. Ее можно нейтрализовать с помощью специального приспособления.

Конец провода зачищается и обрабатывается медным купоросом в виде раствора. Далее потребуется батарейка. К минусу крепится проводник. Медь устанавливается на плюсе, второй конец меди – в раствор. Через некоторое время на алюминиевом кабеле проявится налет, который позволит закрепиться припою на электрическом проводе. После этого можно начать паять.

Опрессовка

Варианты опрессовки проводов

При опрессовке проводов на место соединения надевается гильза или наконечник из пластика или металла. Гильза и наконечник позволяют зафиксировать и укрепить контакт между жилами. Внешне гильза представляет собой трубку с изоляцией. Наконечник обычно изготавливается в виде пластикового колпачка, в который проводятся соединяемые провода. После продевания кабелей насадку или гильзу нужно обжать пресс-клещами.

Существуют насадки с зажимным кольцом или конусообразной пружиной. Надеваются на скрученные провода и обжимаются плоскогубцами. С помощью такой опрессовки можно делать скрутку в домашних условиях. Металлическое кольцо внутри надежно фиксирует контакт между жилами.

Резьбовая фиксация

Соединение проводов способом резьбовой фиксации

Контакт, созданный с помощью резьбового соединения, отличается надежностью и устойчивостью. Жилы зажимаются друг с другом с помощью гайки на резьбовой основе. Между концами устанавливается шайба, которая предотвращает прямой контакт меди и алюминия.

Основное преимущество способа – простота и универсальность. Минус – громоздкость и неудобство изоляции. Благодаря резьбовому соединению можно подключить провода с различной площадью сечения.

Алгоритм создания контакта:

• Зачистить провода от изоляционного слоя на 1-1,5 см.
• Создать кольцо из оголенных жил диаметром больше, чем болт.
• Кольца надеть на болт.
• Между жилами установить пружинную шайбу.
• Соединение необходимо зафиксировать затягиванием гайки или с помощью заклепочника.

Этот метод электромонтажа отлично подходит для наращивания провода достаточной длины.

Применение заклепок

Заклепочник для соединения проводов

Заклепка – это приспособление, состоящее из трубки и сердечника. Фиксируется при помощи заклепочника. Для создания контакта жилы как и в случае резьбового соединения зачищаются и выкладываются в виде кольца. Эти кольца нужно надеть на трубку со стальной прокладкой – шайбой. Затем нужно обжать заклепку, сердечник сожмет металл между собой и зафиксирует кабели друг с другом.

Этот контакт является неразъемным. Его преимущества – надежность, прочность и долговечность. Сложность работы заключается в поиске заклепочника, также необходимы навыкм работы с ним. Используется для электросоединения жил в труднодоступных местах.

Контакт при помощи двух стальных планок

Медь и алюминий можно соединить несложным методом, который предварительно требует обработки медной жилы лужением. Провод зажимается двумя стальным планками, у которых по краям находятся болты. К преимуществам относится возможность подсоединения нескольких ветвей без увеличения длины болта. Оголенные части закрепляются между планками. Чтобы использовать этот метод, нужно брать кабели одинакового диаметра. Провода обязательно нужно заизолировать.

Клеммники, клеммные колодки

Клеммное соединение проводов

Качественное и надежное соединение можно сделать с помощью клемм и клеммных колодок. Они представляют собой планку, выполненную из изолирующего материала, с разъемами для установки проводов. Зажим осуществляется с помощью болтов. Прямой контакт между жилами отсутствует.

Клеммная коробка – это система из нескольких клеммников. Они объединяются в одну конструкцию и обладают несколькими выходами.

Достоинства:

• Легкость монтажа.
• Высокая надежность изоляции. Дополнительно изолировать систему не нужно.
• Для надежной фиксации достаточно 1-2 см кабеля.

В случае скрытой проводки требуется установить распределительную коробку и автомат на ввод. Также в продаже есть специальные клеммные коробки для скрытого монтажа.

Все концы проводов должны быть надежно зафиксированы внутри клеммника. Особенно важно надежно закреплять алюминиевые жилы или при монтаже кабелей на улице или в комнате с повышенной влажностью и температурой.

Пружинные и самозажимные клеммники

Соединение проводов пружинными клеммниками

В продаже можно найти одноразовые и многоразовые колодки и клеммники. Пружинные устройства надежно фиксируют жилы с помощью пружины, которую по необходимости можно ослабить при установке или вытаскивании провода. При опускании рычага медь и алюминий надежно зафиксируются внутри клеммника. Одноразовые приборы зажимают кабели при установке в гнездо, чтобы их вытащить, нужно приложить физическое усилие. В результате пружинный механизм может повредиться, повторное применение станет невозможным.

Ассортимент одноразовых и многоразовых клеммников широк. Они различаются по числу подключаемых веток разводки, сечению устанавливаемого провода. Использование клеммников – это один из самых популярных и удобных способов для создания контакта между проводами.

Первые клеммные колодки с самозажимным механизмом выпустила компания Wago. Они создают и продают одноименные соединители. На рынке можно найти множество аналогов, в том числе произведенных неизвестными компаниями. Такие устройства могут быть ненадежными, поэтому рекомендуется покупать все электротехнические приборы в специализированных магазинах.

Алгоритм подключения самозажимного клеммника Wago:

• Снять изоляционный слой с проводов примерно на 0,5-1 см.
• Оголенную часть жилы установить в соответствующее гнездо клеммной колодки.
• Зафиксировать провод с помощью пружинного зажима или винта.

Дополнительная изоляция места соединения не требуется. К недостаткам соединения колодками Wago относится высокая стоимость изделий.

Колодки типа «Орех»

Орех для соединения проводов

Существует еще одна разновидность клеммников, используемая для контакта двух проводников. Это клеммные колодки «Орех», которые представляют собой две медные пластины, заключенные в пластиковый корпус. Применяются для ответвления кабелей большого диаметра, а также использования в уличных условиях.

Механизм работает просто. Между двумя пластинами укладываются жилы. Затем их нужно стянуть при помощи болтов. Для изоляции сверху надевается защитный пластиковый корпус, который состоит из двух половинок, внешне напоминающих орех. Крепятся половинки также при помощи стандартных винтов.

Особенности соединения на улице

Все провода и кабели, проложенные на улице, подвергаются негативному воздействию внешних факторов. Снег, дождь, высокие температуры, прямые солнечные лучи могут привести к нарушению соединения. Поэтому соединитель должен обладать высокой устойчивостью ко всем негативным факторам и герметично закрывать место контакта. В открытых местах для создания контакта используются прокалывающие зажимы.

Рекомендации специалистов

Скрутка проводов может привести к пожару

Чтобы безопасно соединить медную и алюминиевую жилу, следует воспользоваться следующими правилами:

• Если соединение будет осуществляться с помощью пайки или сварки, медь предварительно нужно залудить. Для алюминия потребуется специальный припой.
• Не рекомендуется сильно надавливать на места контактов и допускать механическое воздействие на них. Это может привести к деформации и повреждению жил.
• Обязательно должна соблюдаться маркировка.
• Клеммники и другие соединители выбираются с учетом условий эксплуатации. Для уличной работы прибор должен обладать высокой степенью защищенности от влаги, ультрафиолетовых лучей, повышенных температур. Также клеммник должен подбираться с учетом сечения кабеля.

Нельзя скручивать провода электропроводке. Это ненадежный способ, при котором материалы нагреваются, разрушаются, из-за чего может произойти возгорание.

Последствия установки стальной шайбы между медным и алюминиевым проводом

Чтобы улучшить качество контакта, может использоваться специальная смазка или паста. Чаще всего применяется кварцевазелиновая паста или другое средство, отталкивающее влагу. Она позволяет улучшить соединение электропровода из алюминия. Применяется во всех видах соединений. Особенно рекомендуется использовать пасту на улице. Она дополнительно защищает контакт и ограничивает негативное влияние окружающей среды, что повышает долговечность.

На пасту довольно сложно надевается изоляция. Изолента практически не приклеивается, а термоусадочная трубка может повредиться. Поэтому нужно заранее продумать, каким способом будет защищаться контакт двух проводников.

Проводка

— Могу ли я соединить алюминий № 12 с медью № 14 на 15-амперном выключателе?

TLDR: алюминий № 12 для 15 А является правильным. Используйте наконечники, а не фиолетовые гайки. Отдавайте предпочтение металлическим ящикам.

Размеры проводов

Размеры проводов представляют собой физический диаметр и не отражают допустимую нагрузку по току. Алюминий № 12 подходит для цепи 15 А. Алюминий весит 1/4 веса меди, и, будучи настолько легким, ему требуется больший объем провода для передачи того же тока. По -2 размеру провода, как правило. Вы должны привыкнуть к этому .

Дело об алюминии

Загляните внутрь своей сервисной панели. Видите основные выступы, через которые поступает питание? Видите нейтральные и заземляющие полосы, если они есть? Обратите внимание, как они окрашены в серебристый цвет. Луженая латунь, да? Луженый алюминий .

Тепловое расширение алюминия отличается от теплового расширения меди. Это работает в пользу алюминия, когда это проушины, делая алюминиевые проушины «универсальным донором», хорошо работающим с обоими. Медные наконечники, с другой стороны, плохо играют . Это не было хорошо понято, когда в 1960-х годах нехватка меди возникла быстро, и правительство оказало давление на UL, чтобы оно быстро одобрило розетки и выключатели для алюминиевых проводов. Производители внесли небольшие изменения, и UL проштамповала его. Ошибка .

С тех пор это было исправлено (чрезмерно исправлено?) с рейтингом «CO-ALR» для выключателей и розеток. Посмотрите как-нибудь: это даже не алюминий, это редкоземельный металл. Вы можете прикрепить алюминий прямо к ним, и вам не нужно делать косички.

Однако соединения медных проводов на медных и алюминиевых наконечниках вышли из строя. Почему? Исследования, проведенные в 2000-х годах, показали, что крутящий момент действительно имеет значение, даже в мелочах. (Электрики всегда затягивали большие предметы, обратите внимание, что с алюминиевым тяжелым фидером никогда не было проблем). Тестирование на торговых выставках показало, что электрики не могут затянуть вручную точнее, чем их бизнес-менеджеры, супруги или любовники! Поэтому в 2014 году в NEC были внесены поправки, требующие динамометрических отверток на , черт возьми, почти все . Заметьте, все это медь, но в 70-х и 80-х годах мелкие алюминиевые соединения тоже никто не закручивал. Хммм!

Все вместе это дает нам довольно хорошую дорожную карту для разумного обращения с алюминием:

• Используйте соединители с проушинами, корпуса которых изготовлены из алюминия (универсальный донор)
• Правильно установите крутящий момент с помощью дюймово-фунтового ключа.

Фиолетовые проволочные гайки ненадежны. Используйте соединители с наконечниками.

Вам не нужно идти дальше поиска изображений Google.

• «обожженные фиолетовые гайки» -> много фото
• «сожженный алюминиконн» -> не сожженный алюминиконн (многие другие вещи сгорели)

Но, судя по вышеизложенному, в этом нет ничего удивительного. Фиолетовые крутилки — это всего лишь незначительная доработка на обычных проволочных гайках (то самое, что не работало в 1960-х годах с розетками). Он не справляется с различиями в тепловом расширении алюминия и, конечно же, не использует его в своих интересах. Нет возможности правильно настроить крутящий момент.

Но соединители с проушинами (например, Alumiconn) используют то, что работает: это проушины, сделанные из алюминия (по сути, нейтральный стержень вашей панели, просто добавление пластиковой изоляционной коробки). Вы можете затянуть их до нужного значения для большей уверенности.

Алюмиконы работают на 2-3 провода. Для 4 или более используйте другой продукт: «Mac Block Connector» от ILSCO. У этого есть 2 больших отверстия, но каждое отверстие может принять 1-4 медных провода или 1-3 алюминиевых провода.

Самый большой из таких «наконечников» — Polaris, но здесь он бесполезен (требуется только 1 провод на отверстие и очень дорого. Обычно используется для фидера панели 4 AWG или больше, но только в необычных случаях. )

Между прочим, в местных магазинах по дешевке продаются «дополнительные заземляющие шины» для установки в сервисные панели, которые почти такие же — и обычно рассчитаны на 2 провода на отверстие. Я не говорю, что вы должны покупать длинные и разрезать их, чтобы сделать «голые алюминиевые коннекторы», но смотрите ниже.

Металлические ящики против пластиковых

Судя по ржавчине на гвоздях, я понял, что вы просто используете старые ящики, которые у вас валялись. Они не подходят для этой работы, так как вы не хотите прибивать гвозди к балке с готовым потолком под ней.

Если вы собираетесь покупать новые ящики для этой работы, покупайте металлические. Почему? Мы используем распределительные коробки по определенным причинам. Металлические коробки лучше по всем этим причинам. Он лучше сдерживает возгорание дуги, он не сгорает, даже если к нему прикладывается тепло, он сдерживает искрение, и если с ним соприкасается горячий провод, он гарантирует срабатывание выключателя, как и предполагалось.

Для кабельных зажимов я просто покупаю дешевые коробки с выбивными отверстиями и использую кабельные зажимы Romex, предназначенные для установки в эти выбивные отверстия. Они дешевые. если хочешь встроенные хомуты Romex без высокой стоимости или дурацких монтажных фланцев, вам придется немного походить по магазинам, тем более, что в крупных магазинах нет хорошего выбора даже в хороший год. Но моя основная коробка представляет собой простую коробку из тянутой стали 4x4x1-1/2″ за 99 центов без фланцев. В ней есть несколько монтажных отверстий, подходящих для коротких шурупов для гипсокартона, но вы можете просверлить свои собственные, где угодно, кроме выбивного отверстия! сделайте это на пластиковой коробке, они слишком хлипкие

Одно или два отверстия имеют резьбу специально для заземляющего винта № 10-32 (мелкая резьба -32 обязательна для электрического контакта) Продаются зеленые винты, идеально, но помните те стержни панельного заземления, о которых я упоминал? Они не выглядят неуместными в металлической коробке. Алюминиевые заземления — решено!

Как соединить медный и алюминиевый провод

В жилых домах, построенных в советское время, электропроводка выполнялась алюминиевыми проводами. Профессиональные электрики предпочитают делать современные бытовые сети из медных проводов. Поэтому, хотим мы этого или нет, но часто приходится сталкиваться с проблемой, как соединить медные и алюминиевые провода. Не слушайте тех, кто будет говорить вам, что этого делать категорически нельзя. Конечно, не все способы подходят для этого случая, однако соединение электрических алюминиевых и медных проводов – вполне решаемая задача. Главное сделать все правильно.

Эти два металла имеют разные химические свойства, что сказывается на качестве их соединения. Но нашлись умники, которые придумали, как соединить два проводника, исключив при этом непосредственный контакт между ними.

Мы рассмотрим все существующие варианты, как можно соединить медный и алюминиевый провод, но сначала давайте разберемся, почему это нельзя сделать обычной скруткой и в чем причина такой несовместимости?

Содержание

• Причины несовместимости
• Болтовое соединение
• Зажим «Гайка»
• Клеммная колодка
• Клеммы самозажимные
• Винтовое соединение

Причины несовместимости

Основные причины нежелательного соединения этих двух металлов кроются в алюминиевом проводе.

результат скрутки меди и алюминия — перегрев стыка, плавление изоляции, возможность возгорания

Причин три, но все они приводят к одному результату — со временем ослабевает контактное соединение проводов, начинает перегреваться, плавится изоляция и происходит короткое замыкание.

1. Алюминиевая проволока имеет свойство окисляться при воздействии влаги воздуха. Это происходит гораздо быстрее при контакте с медью. Оксидный слой имеет более высокое удельное сопротивление, чем сам металлический алюминий, что приводит к чрезмерному нагреву проводника.
2. По сравнению с медным проводником алюминий мягче и имеет меньшую электропроводность, за счет чего сильнее нагревается. В процессе эксплуатации проводники многократно нагреваются и охлаждаются, в результате чего происходит несколько циклов расширения и сжатия. Но алюминий и медь имеют большую разницу в величине линейного расширения, поэтому изменение температуры приводит к ослаблению контактного соединения, а слабый контакт всегда является причиной сильного нагрева.
3. Третья причина заключается в том, что медь и алюминий гальванически несовместимы. Если их скрутить, то при прохождении электрического тока через такой узел даже при минимальной влажности будет происходить химическая реакция электролиза. Оно, в свою очередь, вызывает коррозию, в результате чего опять же происходит нарушение контактного соединения, а как следствие, нагрев, оплавление изоляции, короткое замыкание и возгорание.

Болтовое соединение

Болтовое соединение алюминиевых проводов с медными считается самым доступным, простым, быстрым и надежным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.

Конечно, применить этот способ для соединения проводов в квартирной распределительной коробке у вас вряд ли получится, ведь сейчас они производятся в миниатюрных размерах, и получившийся электроузел будет очень громоздким. Но если у вас в доме остались коробки советских времен или когда вам нужно сделать подключение в распределительном щитке, то этот болтовой способ подходит лучше всего. В целом он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые проводники — разного сечения, из разных материалов, многожильные с одинарными жилами.

Важно знать, что болтовым методом можно соединить более двух проводников (их количество зависит от длины болта).

Вам нужно будет сделать следующее:

1. Зачистите каждый подключаемый провод или кабель от изоляционного слоя на 2–2,5 см.
2. Из зачищенных концов сформируйте кольца по диаметру болта, чтобы их можно было легко надеть на него.
3. Теперь возьмите болт, наденьте на него шайбу, затем кольцо медной жилы, снова шайбу, кольцо алюминиевой жилы, шайбу и все надежно затяните гайкой.
4. Изолируйте соединение изоляционной лентой.

Самое главное, не забудьте поставить промежуточную шайбу между алюминиевым и медным проводами. Если вы будете соединять несколько разных жил, то промежуточную шайбу между жилами из одного металла ставить не нужно.

Еще одним преимуществом этого соединения является его разъемность. В любой момент его можно размотать и при необходимости подключить дополнительные провода.

Как правильно прикрутить провода подробно показано в этом видео:

Зажим «Гайка»

Еще одним хорошим способом соединения медных и алюминиевых проводов является использование зажимов-гаек. Правильнее называть это устройство компрессией ответвления. Это уже электрики прозвали его «орехом» из-за внешнего сходства.

Представляет собой диэлектрический поликарбонатный корпус с металлическим сердечником (или сердечником) внутри. Сердечник представляет собой две плашки, каждая из которых имеет паз под определенное сечение проводника, и промежуточную пластину, скрепленные между собой болтами.

Такие зажимы продаются в любом магазине электротоваров, они бывают разных видов, которые зависят от сечения соединяемых проводов. Недостатком такого устройства является его негерметичность, то есть есть вероятность попадания влаги, пыли и даже мелкого мусора. Для надежности и качества соединения гайку лучше обмотать сверху изолентой.

Процесс соединения проводов с помощью такого зажима выглядит следующим образом:

1. Разберите компрессионный корпус, поддев и сняв стопорные кольца с помощью тонкой отвертки.
2. На присоединяемых проводах снять изоляционный слой на длину плашек.
3. Отвинтите крепежные болты и вставьте оголенные жилы в плоские канавки.
4. Затяните болты, установите пластину в компрессионный корпус.
5. Закройте корпус и наденьте стопорные кольца.

В этом видео показан практический пример использования зажима-гайки:

Клеммная колодка

Дешевое и простое решение вопроса, как соединить алюминиевые провода с медными, — использование клеммников. Купить их сейчас вообще не проблема, к тому же можно купить не целую секцию, а попросить продавца отрезать нужное количество ячеек. Клеммные колодки продаются разных размеров, в зависимости от размера проводников, которые они соединяют.

Что такое блок? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек. Каждая ячейка имеет внутри трубчатую латунную втулку. С противоположных сторон концы соединяемых проводов необходимо ввести в эту втулку и затянуть двумя винтами.

Использование клеммников очень удобно тем, что от него всегда можно отрезать ровно столько ячеек, сколько пар проводов для соединения, например, в одной распределительной коробке.

Использование клеммных колодок очень простое:

1. Отвинтите один зажимной винт, тем самым освободив одну сторону втулки для ввода проводника.
2. Зачистите изоляцию на жилах алюминиевого провода на длину 5 мм. Вставьте в клемму, затяните винт, тем самым прижав жилу к гильзе. Затяните винт крепко, но не слишком усердствуйте, чтобы не сломать сердечник.
3. Те же операции проделайте с медным проводом, вставив его в гильзу с противоположной стороны.

Почему ты должен делать все по очереди? Ведь можно сразу два винта открутить, вставить провода и закрутить. Это делается для того, чтобы медные и алюминиевые провода не соприкасались друг с другом внутри латунной втулки.

Как видите, преимуществами клеммников являются простота и скорость использования. Этот способ подключения относится к разъемным, при необходимости можно вытащить один проводник и заменить его другим.

Клеммные колодки

плохо подходят для соединения многожильных проводов. Для этого необходимо сначала использовать наконечники, которые будут обжимать пучок жил.

Есть еще одна особенность в использовании клеммников. Под давлением шнека при комнатной температуре алюминий может течь. Поэтому потребуется периодическая ревизия клеммы и подтяжка контактного соединения, где закреплен алюминиевый провод. Если этим пренебречь, алюминиевый проводник в клеммнике расшатается, контакт ослабнет, начнет нагреваться и искрить, что может привести к возгоранию.

Как соединить провода с помощью клеммника показано в этом видео:

Самозажимные клеммы

Соединение алюминиевых и медных проводников в самозажимные клеммы еще быстрее и проще.

Зачищенные жилы должны быть вставлены в клеммные отверстия до упора. Там они будут автоматически зафиксированы с помощью прижимных пластин (она будет плотно прижимать проводник к луженой планке). Благодаря прозрачному корпусу клеммника можно проверить, полностью ли вошла жила в клемму. Минус таких устройств в том, что они одноразовые.

Если вам нужен многоразовый зажим, используйте зажимы рычажного типа. Рычаг поднимается и освобождает вход в отверстие, в которое необходимо вставить зачищенный сердечник. После этого рычаг опускают обратно, тем самым фиксируя проводник в клемме. Это соединение разъемное, при необходимости рычаг поднимается, и провод вынимается из клеммы.

Клеммы самозажимные «WAGO» наилучшим образом зарекомендовали себя на рынке электротоваров. Производитель выпускает специальную серию клемм с контактной пастой Alu-plus. Это вещество предохраняет место контакта алюминия и меди от проявления электролитно-коррозионных процессов. Отличить эти клеммы можно по специальной маркировке на упаковке «Al Cu».

Использование этих терминалов также чрезвычайно просто. На самой клемме указано, на какое время необходимо зачистить изоляционный слой проводника.

Преимущества и недостатки использования клеммников WAGO описаны в этом видео:

Винтовое соединение

Не рекомендуется скручивать медные и алюминиевые провода. Если без этого не обойтись, то сначала следует залудить медный проводник, то есть покрыть его свинцово-оловянным припоем. Это исключит возможность прямого взаимодействия алюминия и меди.

Не забывайте, что алюминий очень мягкий и хрупкий, он может сломаться даже при небольших нагрузках, поэтому крутите его очень осторожно. Не забудьте правильно заизолировать соединение, лучше всего в этом случае использовать термоусадочную трубку.

Мы постарались подробно рассказать, можно ли соединить между собой алюминиевый и медный провода, а также как это сделать качественно и надежно. Выберите наиболее подходящий для вас способ в зависимости от того, где это соединение будет переключаться и работать.

IDEAL, Соединитель проводов, Twister Al/Cu, количество проводников: от 2 до

Основной контент начинается здесь

Ideal

MFR: Ideal Industries

MFR #: 30-065

UPC: 783250300655

Артикул #: 37649

Ideal Industries

MFR #: 30-065

UPC: 783250300655

Артикул #: 37649

Наличие

Местонахождение	В наличии Кол-во
РАСПРЕДЕЛИТЕЛЬСКИЙ ЦЕНТР ДЕ-МОЙН	0
РАЧИНСКИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЦЕНТР	0

$6,2293 каждый

Описание

Единственный накручивающийся соединитель для соединения алюминия с медью. Соединитель проводов Twister AL/CU является единственным накручиваемым соединителем для соединения алюминия с медью, внесенным в список UL, который предотвращает окисление алюминия и обеспечивает надежное соединение. Заполненный антиоксидантным компаундом, Twister AL/CU легко закручивается со стреловидными крыльями, обеспечивая удобное соединение с улучшенной проводимостью и охлаждением. головка обеспечивает быструю и легкую установку вручную или с помощью стандартного гаечного ключа. — решение, соответствующее разделу № 110-14(b) Национального электротехнического кодекса. Соединители проводов Twister AL/CU спроектированы как одноразовое соединение. Для использования только на соединениях медь-медь или алюминий-медь. связи. Не используйте на соединениях алюминий-алюминий.

Руководства и документация

• Брошюра

Технические характеристики

1/10

Каталожный номер	30-065
Производитель	Идеальные отрасли
Марка	Идеал
Суббренд	Twister® Al/Cu
Страна происхождения	США
Сделано в США	Да
Заявка	Изоляция или соединение 1 или более алюминиевых и медных проводников
Диапазон проводников	Твердый алюминий AWG 1/12 с мин. AWG 1/18 AWG меди и AWG
Материал	Огнестойкий полипропилен
Количество проводников	от 2 до 3 алюминия к меди; От 1 до 6 медь-медь
Специальные возможности	Особенности: Разъем «алюминий-медь» обеспечивает надежное соединение, предотвращая коррозию алюминия; Специально разработанный коррозионно-стойкий компаунд обеспечивает более холодные соединения и повышенную проводимость; Принимает 1 # 12 Al Sol. W/ 1 #18 Cu AWG Мин. И 1 #10; Дизайн со стреловидным крылом для комфорта; Живое действие, пружина с квадратной проволокой; Шестиугольная форма для стандартной отвертки; Не требуется предварительное скручивание; Внесен в список UL и сертифицирован CSA; Оболочка рассчитана на 105 градусов C; Огнестойкая оболочка; Максимум 1000 В в светильниках и знаках; Номер модели: 65
Стандарт	CSA C22.2 #188, внесен в список UL 486C, UL 467 для заземления и соединения, RoHS
URL-адрес RoHS	https://www.ideadigitalcontent.com/files/11020/US_ROHS_COMPLIANCE_STATEMENT_REV_2_23_2015. PDF
УПК	783250300655
Условия окружающей среды	Прочный огнестойкий корпус UL 94V-2, рассчитанный на температуру 105 градусов C (221 F)
Номинальное напряжение	600

Продукты :: PLATT ELECTRIC SUPPLY

1 611 265 Найдено

Распределение электроэнергии

(46 619)

Освещение, управление освещением

(44 222) Измерители

3,

3

(40,156)

фитинги

(30 587)

разъемы, обжима и завершение

(29,259)

Провод, кабель и шнур

(28 569)

Control & Autument & Autumtamation

(27,1444)

.

коробки и вольеры

(23,196)

Проводные устройства

(20 014)

Concuit, Duct, & Raceway

(13,472)

Data, Video и Audio

(12,153)

FASTENERES и Audio

(12,153)

FASTENERES и Audio

(12,153)

FASTENERES и Audio

(12,153)

FASTENERES и AUDIO

(12,153)

FASTENERES и AUDIO

(12,153)

.0003

(11 604)

Лампы, лампы, и балласты

(9 229)

Огрев и вентиляция

(6 287)

Двигатели

(3,260)

Solar & Clean Energy

(3,0977)

Solar & Clean Energy

(3 0,097)

Solar & Clean

(3 0,097). & Security

(2 803)

Утилиты

(790)

В наличии только

Сортировка на:

Соответствует

Несколько

34E EMT Conduit, 3/4, сталь, 10 ‘

Артикул №: 0065970

CAT №: 34E

UPC: 091111020025

^$ 1,37 фута

По всей компании:

746 018 в наличии

Сделано в США

Несколько

12E EMT Conduit, 1/2 «, сталь, 10 ‘

Предмет №: 0065867

Cat #: 12E

UPC: 091111020018

^$ 0,76 FT

^$ 0,76 FT

По всей компании:

864 240 в наличии

Hubbell-Raco

232 4-дюймовая квадратная коробка, сварная, глубина 2-1/8″, выбивные отверстия 1/2 и 3/4″, сталь

Артикул #: 0052181

CAT #: 232

UPC: 050169

5

^$ 7,70 шт.

По всей компании:

54,301 в складе

Несколько

122NMBGX250C NM -B — 12/2 Сплошная медь желтая

Пункт №: 0062408

Кошка №: 122nmbgx250c

UPC: 04824316529

^$ 0,64 фута

По всей компании:

1,941,459 in stock

Eaton

BR120 Breaker, 20A, 1P, 120/240V, 10 kAIC

Item #: 0006351

CAT #: BR120

UPC: 786676362108

Call for price

По всей компании:

49 084 в наличии

Appleton

4SDEK 4-дюймовая квадратная коробка, сварная, металлическая, глубина 2-1/8 дюйма

Артикул №: 0518464

CAT #: 4SDEK

UPC: 687855771264

^$ 5,29 шт.

По всей компании:

52,416 in stock

Multiple

142NMBGX250C NM-B — 14-2 Solid Copper White 250′

Item #: 0062414

CAT #: 142NMBGX250C

UPC: 048243163007

^$ 0. 43 FT

По всей компании:

3 045 654 в наличии

Левитон

GFTR1-W Tamper Resistant GFCI Receptacle, 15A, 125V , White

Item #: 0140557

CAT #: GFTR1-W

UPC: 078477479711

^$ 27.80 EA

По всей компании:

14 675 в наличии

Несколько

2LN Locknut, 2 «, цинковая сталь

#: 0065918

Cat #: 2LN

UPC: 781002123064

^$ 6.2777777773064

^$ 6.1002123064

^{. По всей компании:}

11,399 in stock

Leviton

T5320-W Tamper Resistant Duplex Receptacle, 15A, 125V, White

Item #: 0733033

CAT #: T5320-W

UPC: 078477381618

^$ 1.92 EA

По всей компании:

36,743 в складе

ILSCO

CGRC-58 Зажимая стержня, диаметр: 5/8 «, 10 AWG до 2 AWG, бронза

Предмет №: 0320772

Cat #: CGRC-58

UPC: 7836699992. 026979

^$ 4,08 шт.

По всей компании:

11 790 в наличии

Сделано в США

Power-Strut

PS 200 EH 10′ PGAL Strut — удлиненные отверстия, сталь, предварительно оцинкованная, 1-5/8″ x 1-5/8″ x 10′

Артикул #: 0157435

CAT # : PS 200 EH 10′ PGAL

UPC: 702316501027

^$ 10,58 футов

По всей компании:

127,458 in stock

Multiple

588GGR 5/8″ Galvanized Ground Rod

Item #: 0050543

CAT #: 588GGR

UPC: 782856306481

^$ 23.76 EA

По всей компании:

22 963 в наличии

Сделано в США

Leviton

88003 Дуплексная розетка Настенная панель, 1-местная, термореактивная, белая

Артикул №: 0066765

Кат. №: 88003

UPC: 078477086933

^$ 0,52 шт.

По всей компании:

82,870 in stock

Multiple

122MCAGX250 12/2 w/Ground, MC, Aluminum Armor, Solid

Item #: 0013179

CAT #: 122MCAGX250

UPC: 077680228987

^$ 0.93 FT

По всей компании:

1 293 074 в наличии

Hubbell-Raco

5320-0 Всепогодный бокс, 1 группа, (3) выходных отверстия 1/2 дюйма, глубина 2 дюйма, литой алюминий

Номер позиции: 0339380

Номер по каталогу: 5320-0

UPC: 050169532003

^$ 10,95 шт.

По всей компании:

7 008 в наличии

Страница 1 из 99+

Более 1 611 265 Найдено

Можно ли скрутить гайку из меди и алюминия

Можно ли скрутить гайку из меди и алюминия? Если да, то как? Вы, вероятно, уже сделали это в своем собственном доме во время ремонта или пристройки дома. Но безопасно ли смешивать алюминиевый и медный провод? Или вы можете смешать алюминиевый и медный заземляющий провод? На эти и другие вопросы мы ответим в этой статье. Вы узнаете, как монтировать гайки из обоих металлов. Если вы не знаете, как, читайте дальше!

Можно ли соединить гайку медью и алюминием?

Можно ли скрутить гайку медью и алюминием? Если вы когда-либо разводили электропроводку, то знаете, что алюминий чаще загорается, чем медь. К сожалению, то, как домовладельцы решают эту проблему, не всегда законно. Многие домовладельцы используют неутвержденные накручиваемые гайки для ремонта алюминиевой проводки, что может привести к пожару. Чтобы избежать этой проблемы, AlumiConn предлагает ремонтный инструмент «алюминий-медь», который позволит вам безопасно соединить медные провода с алюминием.

Прежде чем соединить медь с алюминием, вам необходимо понять размеры медных проводников. Наиболее распространенными размерами алюминиевых проводников являются № 12 и № 10, но вы можете использовать любой тип проволочной гайки, соответствующий этим размерам. Вы также можете использовать фиолетовые проволочные гайки, которые имеют более высокую теплостойкость, чем обычные. Кроме того, в эти проволочные гайки встроен антиоксидант. Это простой процесс, но важно быть уверенным в том, что вы делаете, и в том, что провода имеют одинаковую длину.

Хотя медные и алюминиевые провода похожи по размеру, есть несколько различий, которые делают медь более безопасной для электропроводки. Алюминиевые провода связаны с проблемами безопасности, в то время как медь не вызывает коррозии. В Национальном электротехническом кодексе 2020 года этот вопрос обсуждается в статье 110. Если вы не уверены, вы можете приобрести проводной соединитель AL/CU и установить его. Но не забудьте проверить местные строительные нормы и правила, прежде чем пытаться это сделать.

Можно ли использовать проволочные гайки на алюминиевом проводе?

Прежде чем использовать проволочные гайки на алюминиевом проводе, вы должны знать некоторые вещи. Во-первых, неправильный тип гаек для проводов может привести к электрическому пожару. Соединители AlumiConn — лучший выбор для соединения алюминия с медью. Во-вторых, вы всегда должны следить за тем, чтобы провода были соединены с помощью винтовых разъемов. Вы никогда не должны пытаться использовать проволочные гайки на алюминиевой проволоке, если они не одобрены производителем.

Еще одна вещь, которую вы должны знать о проволочных гайках на алюминиевой проволоке, это их склонность вгрызаться в материал. Алюминиевая проволока мягче медной, а проволочные гайки могут привести к перекручиванию проводов. Они также занимают много места. Это означает, что вам необходимо использовать удлинители Wiremold или R&R коробок. Используйте проволочные гайки только после изучения правильного использования проволочных гаек на алюминии. Вы также должны следовать указаниям производителя.

После того, как вы проверили разъемы на алюминиевом проводе, вы сможете выполнить электрическое соединение с ними. Затем вы можете попробовать ту же процедуру на медном проводе. Вы всегда должны использовать проволочные гайки на алюминиевой проволоке, если они специально предназначены для этого. Если вы хотите использовать гайку для медного провода, вы также можете использовать наконечник для алюминиевого провода. Если вы не можете найти ничего из этого, вы можете использовать другой тип гайки для медного провода.

Можно ли смешивать алюминиевый и медный заземляющий провод?

Когда речь идет о заземляющем проводе, медь и алюминий имеют очень разные свойства. Хотя оба они безопасны для использования в электрических системах, они имеют разные точки плавления, что может вызвать проблемы, если их смешать в одном и том же соединении. Вы не должны смешивать эти два материала в местах соединения, где они могут иметь более высокое остаточное напряжение. Алюминий имеет гораздо более высокое сопротивление, чем медь, и вам также следует избегать их смешивания в местах соединения, где провода будут соприкасаться друг с другом.

Во избежание проблем, связанных с комбинированием алюминиевого и медного заземляющего провода, следует использовать клеммную колодку. Клеммы — это недорогие решения для соединения алюминиевых и медных проводов. Они состоят из полиэтиленового каркаса с трубчатой ​​латунной втулкой внутри. Оба провода вставляются в трубку и затягиваются двумя винтами. Не забудьте использовать изоляционную ленту на всех соединениях.

Основные отличия медной и алюминиевой проволоки заключаются в их цене. Алюминиевая проволока дешевле медной, и ее цена, как правило, стабильна. Медная проволока исторически колебалась в цене, и в феврале она упала на 11 процентов за один месяц. Хотя медь и алюминий дешевле, это не единственная разница, которая должна определять ваш выбор. Алюминий легче распознать, чем медь. Если вы не можете определить цвет провода, вы можете осветить его длину, чтобы убедиться, что это алюминий.

Можно ли смешивать алюминий и медь?

Можно ли скрутить гайку из алюминия и меди? — вопрос, который, вероятно, задают себе многие домовладельцы. В прошлом попытка связать гайки между двумя материалами была почти невозможна. Теперь вы можете безопасно выполнить соединение с помощью медно-алюминиевого наконечника. Этот простой инструмент делает ремонт алюминиевой проводки простым и экономичным. В этой статье описываются шаги, необходимые для успешного подключения.

Использование различных металлов не всегда безопасно. Медная проволока гораздо более гибкая и является самым безопасным типом проволоки. Медь используется в большинстве бытовых приборов и кабелей. Медь имеет красный цвет и обладает высокой проводимостью. В отличие от своего алюминиевого аналога, медная проволока устойчива к коррозии и используется во многих электрических устройствах. Но можно ли соединить гайку алюминием и медью? – Часть I

Связь между медью и алюминием не так проста, как может показаться. Алюминиевые и медные жилы имеют разную электроотрицательность, поэтому их необходимо тщательно скрутить. Алюминиевые провода должны быть покрыты кремом-антиоксидантом для предотвращения коррозии. Электрический ток будет проходить по медному проводнику, но он все равно будет проходить по алюминиевому. Если этого не произойдет, соединения могут разорваться и стать причиной возгорания.

Как соединить медный провод с алюминием?

Чтобы соединить медный провод с алюминием, выполните шаги, описанные ниже. Во-первых, нанесите антиоксидантный состав на оба провода. Затем крепко скрутите их вместе, расположив алюминиевый провод по центру медного провода. Убедитесь, что провода имеют одинаковую длину. Вы должны использовать два слоя ленты для сращивания, чтобы защитить соединение. Когда медный провод полностью закреплен, используйте проволочную гайку для завершения соединения.

Прежде чем приступать к такому ремонту, помните, что алюминиевая проводка более огнеопасна, чем медная. Неправильный ремонт может усугубить проблему и даже привести к пожару. Всегда обращайтесь к лицензированному электрику для ремонта алюминиевой проводки. Вы также можете купить несколько наборов для пайки алюминиевых и медных проводов, чтобы предотвратить потенциально катастрофический исход. Наконечник AlumiConn «алюминий-медь» — это самый быстрый и экономичный способ ремонта алюминиевого провода.

Алюминиевые провода не так безопасны, как медные. В Национальном электротехническом кодексе обсуждается подходящий способ соединения проводников из различных металлов. Этот тип соединения требует, чтобы провода имели одинаковый коэффициент удельного сопротивления и длину. К счастью, это не сложно. Лучший способ соединить медный провод с алюминием — использовать разъем, рассчитанный на соединения алюминия и меди, например, IDEAL Twister.

Можно ли использовать вставные соединители проводов с алюминием?

Если вы хотите использовать вставные соединители проводов с алюминием, вам необходимо убедиться, что они рассчитаны на два разных металла. Как правило, они должны быть рассчитаны на соотношение меди к алюминию или меди к меди, но это не всегда так. В этой ситуации вы должны использовать разъем, рассчитанный на алюминий и медь, чтобы убедиться, что провода не подвержены коррозии.

Следует также помнить, что обжим Wago может быть не одобрен для алюминия. Кроме того, вы никогда не должны использовать этот тип разъема, если он не указан для алюминия. Это небезопасно, а разъем Wago ненадежен. Несмотря на это, вам все равно понадобится обжимной инструмент, чтобы починить поврежденный разъем. В качестве альтернативы вы можете использовать изоляционную втулку, чтобы закрыть обжимной разъем.

При выборе вставного соединителя для алюминия ищите продукт, имеющий сертификат CSA (Канадская ассоциация стандартов). Эта сертификация гарантирует, что он соответствует строгим стандартам для алюминиевых проводных соединений. Хотя алюминиевая проводка Marrette ACS с поворотным креплением сертифицирована CSA, она не внесена в список UL. Кроме того, он не одобрен для использования в США

Можно ли использовать медные разъемные болтовые соединения с алюминием?

Использование медных разъемных болтовых соединителей на алюминиевом проводе не проблема, если они покрыты медным сплавом. Эти соединители предназначены для подключения различных проводников и подходят для непосредственного заглубления. Разрезные болты из медного сплава предназначены для использования со сплошной медной проволокой, компактными сварными медными проводами и арматурой. Разрезные болты из медного сплава серий «S» и «SEL» являются хорошим выбором для соединения двух проводников в электроустановках. Они также подходят для соединения и заземления.

Если вам нужно соединить медные и алюминиевые проволочные гайки, вы можете приобрести Ideals 30-16, алюминиевую проволочную гайку, заполненную NOLOX. Если вы заменяете существующее устройство, этот тип разъема идеально подходит для этого приложения. Этот тип разъема стоит недешево, но вы можете найти его в Интернете или в мастерской по ремонту мобильных домов. Если у вас есть старый алюминиевый провод, вместо него можно использовать соединитель с разъемным болтом алюминий-медь.

При использовании разъемов с разъемными болтами обязательно используйте достаточное количество изоляционной ленты, чтобы предотвратить повреждение медного разъема влагой и пылью. Использование резиновой ленты для соединения проводов также может быть вредным. Вы можете купить изоляционную ленту, которая поможет защитить медные провода от повреждений. Хороший способ сделать надежное соединение — обмотать разъем с разъемным болтом высококачественной батистовой лентой, иначе известной как изолентой. Использование батистовой ленты помогает защитить соединение от неблагоприятных погодных условий и электрических токов.

Когда была запрещена алюминиевая проводка?

Прежде чем задать вопрос: «Когда была запрещена алюминиевая проводка?» рассмотрим историю материала. Хотя он все еще используется сегодня, он очень редок. Алюминиевая проводка используется для разводки ответвлений, служебных проводов, идущих в дома, и даже в старых зданиях, таких как церкви. Определенный сплав и период времени, использованные для создания алюминиевых проводов, вызвали проблемы, но они по-прежнему широко используются. Сегодня во многих домах можно встретить алюминиевые цепи на 240 вольт.

Этот тип проводки широко использовался с 1964 по 1975 год. Часто использовалась комбинация алюминиевой проводки и электрических панелей Federal Pacific или Zinsco. Эту комбинацию проводов следует проверять каждые пять лет. Алюминий — это широко распространенный минерал, встречающийся во всем мире, и он использовался в чистом виде в первые дни литейного производства в Америке. Его использование в качестве материала для электропроводки повышает прочность других металлов и обеспечивает гибкость биметаллам. Медь, с другой стороны, является одним из лучших проводников электричества.

Когда была запрещена алюминиевая проводка? Алюминиевая проводка была популярным выбором для электропроводки целых домов в Северной Америке в 1960-х и 1970-х годах. В то время как медный провод был преобладающим выбором для линий электропередач, некоторые строители продолжали использовать алюминиевую проводку. Поскольку медь дороже, некоторая алюминиевая проводка дешевле, особенно в старых зданиях. Медная проводка также не подходила для старых зданий из-за проблем с коррозией. Алюминиевая проводка использовалась до 1970-х годов, когда цены на медь резко выросли.

Чем намазать алюминиевую проволоку?

Вам может быть интересно: «Что вы наносите на алюминиевую проволоку?» Если вы еще этого не сделали, читайте дальше, чтобы узнать о некоторых из наиболее распространенных типов и их использовании. Использование алюминия в электрических цепях по-прежнему распространено сегодня. Алюминиевая проводка используется для служебных проводов, которые входят в ваш дом, а также для цепей 240 вольт. Но есть некоторые моменты, на которые следует обратить внимание при использовании алюминиевой проволоки.

Приобретая новый дом, вы, вероятно, не задумывались о проводке. Вы, вероятно, предполагали, что это безопасно и будет функционировать, как только вы въедете. Затем вы узнали, что алюминиевая проводка подвержена поломкам. Если вы заметили какие-либо из этих проблем, обратитесь к местному электрику для их устранения. И убедитесь, что вы выбираете качественную программу обучения. Вы узнаете об общих домашних системах и о том, как правильно их проверять.

Первый шаг — использовать надлежащую косичку. Пигтейл означает соединение алюминиевого провода с медным проводником. Чтобы сделать это по закону, вы должны установить разъем, внесенный в список UL. После завершения монтажа можно установить выключатели, светильники и розетки. Вы также можете использовать клеммные колодки, такие как Alumiconn, для заделки каждого алюминиевого провода отдельно. Однако эти продукты большие и с ними трудно обращаться.

Еще один способ определить, изготовлен ли ваш провод из алюминия, — проверить его оболочку. Если провод помечен словом «алюминий» или «ALUM» через каждые двенадцать дюймов, то это алюминиевый провод. Сам металл будет расширяться и сжиматься при нагревании, и перегрев является серьезной проблемой. Чтобы избежать этой проблемы, убедитесь, что ваш провод правильно заделан. Однако помните, что чрезмерное затягивание винта может привести к деформации провода и увеличению электрического сопротивления.

Когда следует заменить старую электропроводку?

15 апр Когда следует заменить старую электропроводку?

Алюминий использовался для электропроводки в жилых домах в 1960-х и 1970-х годах из-за высоких цен на медные провода. Однако в настоящее время медь предпочтительнее твердого алюминия для электропроводки в домах. Это предпочтительнее из-за рисков, связанных с использованием старой алюминиевой электропроводки.

Алюминиевая проводка расширяется и сужается больше, чем это необходимо для удержания электричества. Это означает, что старые дома, в которых используются старые электрические письменные принадлежности, несут в себе некоторые риски пожара. Напротив, медная электропроводка безопасна в использовании.

Большинство электроприборов также производятся без учета особых свойств алюминиевой проводки. Отсутствие согласованности в использовании энергии приводит к неэффективному потреблению, что приводит к увеличению счетов за электроэнергию, снижению производительности устройств или сокращению срока службы электрических устройств.

Если в вашем доме используется старая алюминиевая электропроводка, установленная до 1970-х годов, необходимо заменить старые типы электропроводки на новые медные.

Почему сегодня в большинстве электрических проводов в домах используется медь?

Медь имеет более высокую проводимость, чем алюминий и многие другие металлы. Хотя оксид меди используется для электропроводки вместо чистой меди, он обладает лучшими свойствами проводимости, чем оксид алюминия. Даже в старой электропроводке использовались оксиды алюминия, а не чистая форма металла.

Таким образом, медная электропроводка не мешает прохождению электричества, а значит, вы получаете стабильное подключение к электроприборам. Это также обеспечивает эффективное использование энергии, таким образом, не увеличивая счета без необходимости. Даже если вы хотите сделать алюминиевую электропроводку менее устойчивой к потоку электричества, вам нужно будет нанести крем с антиоксидантами. Это увеличит стоимость электропроводки в вашем доме.

Медь также менее подвержена окислению, чем алюминий, и, следовательно, проводка из меди обеспечивает стабильную электрическую и силовую связь. Медная проводка также легко доступна для домашней проводки. Если вам нужно заменить только участок вашей проводки, проще найти медную проводку для замены в магазинах.

Кроме того, замена медной проводки обходится дешевле, чем замена алюминиевой проводки на другую. Электрикам может потребоваться особое внимание при замене алюминиевой проводки на другую. Может быть даже трудно найти электрика со специальными навыками, необходимыми для ремонта алюминиевой проводки. Поэтому рекомендуется заменить старую алюминиевую проводку на новую медную.

Сегодня медные провода также дешевле, чем алюминиевые провода, используемые для электропроводки в жилых помещениях.

Когда заменять старую электрическую проводку

Если вы регулярно срабатываете на электрическом выключателе или слишком часто перегораете предохранители, ваши гаджеты перегружают электрическую проводку. Возможно пришло время замены. Система электропроводки может быть устаревшей, если ваш дом был построен 30 или более лет назад.

Из-за старой электропроводки свет тускнеет или мерцает каждый раз, когда вы включаете домашнее устройство. Скачки напряжения в электрических розетках также могут быть вызваны напряжением в розетках. Это можно исправить, заменив старую проводку в вашем доме. Вы также можете отремонтировать или заменить систему электропроводки, чтобы создать больше розеток и перестать полагаться на удлинители для подключения устройств.

Домовладельцы, использующие старую электропроводку, могут полностью заменить электропроводку дома на медные. Некоторые, однако, предпочитают сращивать медный провод с алюминиевым проводом и подключать первый к электрическому устройству. Это известно как косичка и является очень экономичным вариантом для обновления электропроводки в вашем доме. Это также экономит время, потому что это быстро сделать.

Электрики используют различные устройства и соединители для выполнения этого соединения. Вместо косички вы можете заменить алюминиевую проводку на медную и навсегда решить проблему. Медная проводка не требует особого внимания при установке.

Домовладельцы в некоторых районах не могут застраховать старый дом, в котором до сих пор используется старая алюминиевая проводка.

Алюминиевые сплавы также имеют разную степень расширения. Те, что использовались в 1960-х годах, имеют другую скорость расширения, чем те, которые используются в наше время. Более высокая скорость расширения старой алюминиевой электропроводки может привести к постоянному сползанию или деформации провода. Эта проблема была отмечена во многих системах электропроводки. Дома могут подвергаться пожарам, потому что чрезмерное расширение постоянно ослабляет соединения.

Если вам необходимо ограничить этот риск в старых домах, вам потребуются специальные крепления, специально разработанные для алюминиевой проводки. Одним из таких приспособлений является косичка.

В случае неправильной установки может потребоваться замена старой электропроводки. Возможно, рабочий не очистил провода. Они также могли не применить антикоррозионные вещества. В некоторых случаях эти провода могут неправильно намотаться на клеммные винты на электрических устройствах, таких как выключатели и другие разъемы. Соединительные винты также требуют соответствующего крутящего момента, чтобы предотвратить повреждение алюминиевого провода.

Окисление алюминиевых проводов может происходить при использовании стальных винтов на электрических разъемах и устройствах, таких как выключатели, где алюминиевый провод используется для проводки. Это происходит, особенно если винт имеет недостаточный крутящий момент или имеет низкое качество. Вы можете определить некачественные винты, если не найдете на них надлежащего рейтинга качества. Это окисление делает провод электрическим изолятором, а не проводником, которым он должен быть. Это влияет на эффективность электрической передачи.

Сегодня в большинстве домашних электрических устройств используется медь. Подключение их к алюминиевой проводке может привести к ухудшению связи, поскольку они имеют разные электрические свойства. Устройства могут пострадать из-за нестабильного соединения.

Кроме того, если вы строите новый дом, нет необходимости использовать алюминиевые электропроводки. Они обойдутся вам дороже, чем медные провода с точки зрения обслуживания и замены.

В современных домах также используются умные устройства, компьютерные системы, игровые системы, потребляющие много энергии. Использование медных проводов сводит к минимуму риск возгорания и повреждения этих устройств. Вы не будете нести ненужные расходы на ремонт из-за электрических повреждений ваших устройств. Это связано с тем, что медные провода обеспечат стабильное соединение, которое не повредит электрическим свойствам устройства.

Если вы подозреваете, что в вашем доме все еще есть старая электропроводка, или у вас есть какие-либо признаки проблем с электричеством, позвоните мистеру Спарки из Талсы для проверки безопасности дома. Мы обучены выявлять любые проблемы с вашей проводкой, и мы всегда предоставляем письменные прямые цены с любыми рекомендациями по ремонту.

Мистер Спарки Электрик Талса, штатный электрик Америки в Брокен Эрроу, Дженкс, Биксби, Сапульпа и Клермор обслуживают район метро Талсы с командой лицензированных электриков.
