2 способа — как подключить светодиодную ленту в машине. Откуда и как подать напряжение 12В. Прикуриватель и стабилизатор напряжения.

С момента появления светодиодного освещения его активно стали использовать во всех автомобилях.

При этом, кроме замены обычных ламп на диодные, многие умельцы нашли разнообразные способы применения и для светодиодной ленты. Причем, даже в тех местах, где подсветки и освещения никогда и не было.

Места подсветки в машине

Смонтировать дополнительное освещение в авто можно в нескольких ее частях и узлах:

  • приборная доска

Здесь можно обойтись совсем короткими отрезками, которые остались у вас после ремонта освещения в доме или квартире.

  • салон или двери машины

Также довольно частое применение — это подсветка дверей. Она загорается при их открывании и освещает выход из автомобиля.

  • фары

Такую подсветку еще прозвали «ангельские глаза». Просто пускаете ленту по периметру фар, причем не обязательно по всей окружности.

Помимо дизайна, это еще и улучшит ближний свет. Некоторые дорогие иномарки уже изначально идут с таким тюнингом.

А вот наши авто придется доделывать самостоятельно. Только имейте в виду, что фары в отличие от салона или кузова, можно подсвечивать светодиодными лентами белого или желтого цвета.

Здесь не должно быть разноцветной RGB радуги.

  • кузов

Лента монтируется на днище или порогах. В итоге получается эффект парения авто в воздухе над дорогой.

Только не приклеивайте светодиоды в месте установки домкрата. Иначе это будет одноразовая подсветка, до первого подъема машины при ремонтных работах.

Все эти подсветки можно сделать своими руками и подключить двумя способами:

  • напрямую от прикуривателя или проводов 12В
  • через отдельный источник питания

Самое главное, правильно подобрать источник питания и саму светодиодную ленту.

Подробнее

Подключение от прикуривателя

Сетевое напряжение в автомобиле 12В. По крайне мере, таким оно должно быть теоретически.

Однако в реальности, данное значение запросто может превышать 14В и более.
Светодиодная лента, которая изначально рассчитана на 12 вольт, очень не любит перенапряжение.

Из-за этого выходят из строя и перегорают кристаллы светодиодов.

Поэтому подключать такую ленту напрямую к автомобильному прикуривателю, аккумулятору или существующим уже проложенным проводам не рекомендуется.

Обратите внимание, что разного рода зарядки для мобильных телефонов от прикуривателя также не подойдут. У них выходное напряжение обычно около 5В, а вам нужны стабильные 12В.

Некоторые пытаются исхитриться и искусственно понизить напряжение. Для этого заранее просчитывают потребление подсветки и подключают перед лентой мощное сопротивление.

Расчет можно выполнить по формуле:

Таким образом подбирается резистор и впаивается в схему. В итоге напряжение питания на ленте падает на два и более вольт. Все это дело после расчетов нужно фактически перепроверять замерами мультиметром или тестером.

Такой способ имеет ряд недостатков. Кроме того, что это долгая процедура, еще и сопротивление будет существенно греться.

Стабилизатор напряжения

Поэтому лучший вариант — это использование стабилизатора. Если немного разбираетесь в электронике, схему можно собрать самостоятельно.

И уже через нее подключить все светодиодные источники освещения. При этом не стоит путать драйвер с блоком питания.

Основная задача драйвера — стабилизировать ток. Напряжение на нем может как повышаться так и понижаться.

А блок — это в первую очередь источник стабильного напряжения.

Для подключения светодиодной ленты в машине, вам необходим именно блок питания.

Поэтому применять микросхемы, которые используют для светодиодных ламп нельзя. Подключить этот блок можно не только от прикуривателя, но и вообще в любом месте авто, куда доходят провода 12В.

Ранее такой стабилизатор собирался на микросхеме типа КРЕН 7812.

Подключение довольно не замысловатое. Слева это плюсовой вход. Средний контакт — общая масса. Правый — выход на ленту.

Однако из-за постоянного перегрева, сейчас стали использовать импульсные источники. Для них уже не нужны огромные радиаторы охлаждения, да и мощность у них по более.

Импульсный блок питания

Питание, что на один, что на другой стабилизатор рекомендуется подключать через предохранители.

Если вы не радиолюбитель и не знакомы с пайкой схем, да и заморачиваться с этим делом нет желания, можете купить уже готовый стабилизатор.

При том, что стоят они на сайте AliExpress очень дешево. Буквально один-два доллара. Представляют из себя миниатюрную коробочку на основе микросхемы «LM2596».

Найти их в разнообразном количестве можно здесь.

Такой стабилизатор практически не требует никакой настройки, просто припаиваете провода на вход и выход и пускаете их на ленту.

Рассчитан он на ток до 1,5А, а значит через него можно подключать светодиодные ленты мощностью до 20Вт.

Если лента RGB идет с блоком управления, то импульсный источник питания должен подключаться перед блоком.

Кстати, с помощью такого блока, лучше подавать даже не 12В, а всего 10В.

Поверьте, для глаз это практически не заметно, а вот срок службы светодиодов увеличится в разы! Регулировать напряжение можно отверткой, подкручивая специальный винтик.

Если же вас пугают все эти сложности с импульсными источниками и блоками питания, то можно поступить по-простому и запитать всю подсветку в автомобиле от батарейки.

Выбор ленты

В первую очередь при покупке обращайте внимание на напряжение. Вам нужны модели именно на 12В.

Ведь встречаются еще 24В-36В и даже 220В.

Лучше подбирать одноцветный вариант, чтобы не заморачиваться с подключением RGB контроллера.

А еще из монохромных видов, проще всего подбирать цвета под кузов.

Практически все ленты изначально идут на самоклеющейся основе. Так что проблем с ее размещением и закреплением не должно возникнуть.

Из модельного ряда стоит присмотреться к двум основным вариантам:

  • светодиодная лента SMD 3528
  • светодиодная лента SMD 5050

Мощность подсветки будет зависеть от количества светодиодов в одном метре ленты.

А она может быть весьма разнообразна:

  • SMD3528 — 60,120,240 диодов на метр
  • SMD5050 — 30,60,120 диодов на метр

Чем больше диодов, тем ярче подсветка и соответственно ее мощность. Причем изменять эти параметры можно самостоятельно.

Достаточно отрезать изделие по соответствующим меткам, тем самым уменьшив число светодиодов и итоговое потребление и яркость.

Следующий параметр для выбора — это влагозащищенность. Внутри салона авто можно использовать ленту без какой-либо изоляции. Это класс защиты IP20.

На фары покупайте подсветку с защитой IP65.

Ну а под кузов — IP68.

Она уже полностью герметичная и способна сколь угодно долгое время нормально работать под воздействием воды и грязи.

Для дверей также лучше использовать вариант IP68.

Где и как смонтировать и подключить

Первым делом отмеряете необходимый метраж ленты.

И отрезаете строго по специальным меткам.

Далее прикидываете где будут уложены провода питания. Если позволяет конструкция, логичнее всего их будет спрятать.

Может быть даже придется просверлить пару отверстий.

К каждому отрезку подсоединяете провода. В машине лучше всего это сделать при помощи пайки, а не коннекторами.

Если лента у вас в силиконе, то контактные площадки придется зачистить и снять часть герметика.

Все хитрости и правила пайки светодиодной ленты можно узнать из статьи ниже.

Когда лента готова к монтажу, следует тщательно обезжирить поверхность на которую она будет наклеиваться. Смачиваете чистую тряпочку в растворителе и очищаете ей будущие места подсветки.

Припаянные провода заправляете в отверстие.

Отделяете защитный слой скотча и плотно надавливаете на подложку.

Как показывает практика, одного только скотча бывает не достаточно. Во-первых, поверхность не идеально ровная.

Во-вторых, сказываются наши перепады температуры. От минусовых значений до плюсовых, иногда в течение нескольких часов.

В итоге, даже качественная лента в конце концов отклеивается. Поэтому рекомендуется по краям, пройтись обычным термоклеем.

При организации подсветки кузова, клей вряд ли поможет. На днище, под порогами для крепления лучше использовать профиль с пластиковыми хомутиками.

Места, где была снята защита с контактных площадок и припаяны провода, также не помешает залить толстым слоем клея.

Подобным образом светодиодная лента монтируется в любые части машины. Если хотите повысить яркость и блок питания позволяет это сделать, то можно наклеить рядом одновременно две ленты.

Провода заранее выбирайте такой длины, чтобы их можно было протянуть в одну общую точку с нескольких подсветок одновременно. В ней и будет происходить подача питания 12В.

Кстати, прежде чем заделывать обшивку, всю схему желательно проверить на работоспособность от небольшого источника питания 12V. Например, можно взять батарейку А23.

Схемы подключения могут быть разнообразными, в зависимости от того, какой участок авто подсвечивается. Вот пример для светодиодной подсветки дверцы машины:

Более подробно с процессом подключения можно ознакомиться в видеоролике:

Все провода после проверки работоспособности заизолируйте в отдельные пучки.

На выходе у вас должен получиться один-единственный пучок с проводами, на которые и следует подать 12 вольт.

Общий плюс и один или несколько минусов (в зависимости от схемы и вида подсветки).

Питающие провода можно подпаять специальными автомобильными клеммами папа-мама и спокойно подключать их через колодки бортовой сети.

Например к штатному модулю управления светом, или от других кнопок, либо вообще через свой отдельный микровыключатель посадить на предохранители.

Также никто не запрещает все запитать через прикуриватель.

Естественно, после блока питания стабилизирующего напряжение, как уже оговаривалось выше.

Качественная СВЕТОДИОДНАЯ ЛЕНТА 12В — залог успеха в оформлении любого интерьера! | LIGHT-RU.RU

Да будет свет, когда душа во мраке!

Уильям Шекспир. Ромео и Джульетта

Классическая лента светодиодная 12В достаточно давно и прочно вошла в обиход и уже не кажется высокотехнологичным продуктом будущего. Однако, еще совсем недавно

ленты светодиодные 12В по производимому на обывателя впечатлению были сродни бластерам из фантастических романов.

Содержание статьи

  • Лента светодиодная 12В: кто был ее предтечей?
  • Подключение и монтаж светодиодных лент 12В
  • Степень герметизации светодиодных лент 12В
  • Виды светодиодных лент 12В в зависимости от установленных светодиодов
  • Экзотические типы светодиодных лент 12В

Лента светодиодная 12В: кто был ее предтечей?

История распространения светодиодных лент по миру берет свое начало в 1962, когда американский физик-изобретатель украинского происхождения Ник Холоньяк создал первый светодиод, излучавший красный свет. Первые светодиоды стоили баснословных денег и имели крайне низкие показатели светимости и надежности. О широком распространении техники, созданной с их использованием, не могло быть и речи.

Ник Холоньяк — создатель светодиода

Однако за прошедшие десятилетия ситуация кардинально изменилась. Были изобретены светодиоды различных цветов, включая белый, светимость возросла в сотни раз, а их стоимость снизилась до неприлично низких значений. Всё это обусловило широчайшее распространение светодиодной продукции не только в промышленности, но и в быту. Одним из таких устройств, основанных на использовании разнообразных светодиодов, стала лента светодиодная 12В.

Стандартная лента светодиодная 12В представляет собой гибкую печатную плату, на которую установлены светодиоды, резисторы и прочие электронные компоненты (например, микросхемы). Ширина обычно составляет от 5 до 40 мм, толщина — 2-3 мм.

Подключение и монтаж светодиодных лент 12В

Чаще всего стандартная лента светодиодная питается напряжением 12v. Светодиодная лента 12 вольт подключается к сети с использованием источника постоянного напряжения 12в (блоки питания 12в, трансформаторы 12в), для преобразования напряжения 220в в 12в.

Если светодиодную ленту 12v подключить к источнику напряжения, например 24-36 вольта, а тем более 220 вольт — она необратимо выйдет из строя.

Это распространенная ошибка, поэтому необходимо внимательно изучить инструкцию перед монтажом.

Купить светодиодную ленту 12 вольт проще всего в интернет-магазине, предварительно измерив необходимую длину ленты и приняв во внимание необходимость установки блока питания 12 вольт для питания ленты. Светодиодная лента, как правило, выпускается в катушках по 5м, это связано с падением напряжения на ленте и более длинные отрезки последовательно подключать не рекомендуется. При необходимости подсветки больших площадей, необходимо подключать ленту по 5м параллельно к блоку питания.

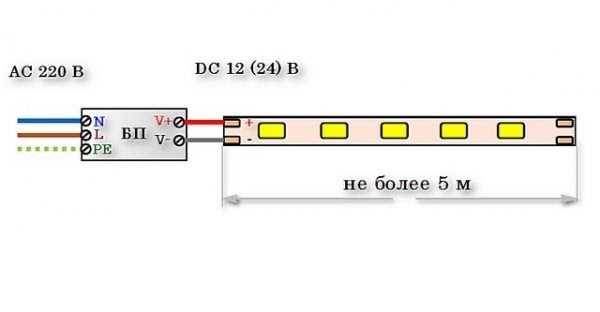

Подключение ленты светодиодной 12В

Светодиодная лента легко режется по 5-10 см в специальных местах, которые отмечены на ленте. Лучше всего провода присоединять к контактным площадкам с помощью пайки. Также существуют специальные коннекторы.

Устройство светодиодной ленты 12В

Обычно светодиодная лента имеет с нижней стороны двусторонний скотч, что позволяет легко наклеивать ее практически на любую поверхность. Светодиодная лента 12v ip20 60 светодиодов на метр — обычная стандартная светодиодная лента, наиболее популярный и продаваемый вариант светодиодных лент 12 вольт. Экономична как по цене, так и по энергопотреблению. Используется в помещениях для дополнительной подсветки ниш и потолков и световых акцентов в интерьере. Светодиодная лента 12v led — отличный способ придать индивидуальность Вашему интерьеру и преобразить пространство вашей квартиры или офиса с помощью оригинальных световых решений.

Степень герметизации светодиодных лент 12В

Распространенный вариант светодиодных лент — лента светодиодная самоклеющаяся влагозащищенная 12в. Степень герметизации может быть разная.

Устройство светодиодной ленты 12В в зависимости от показателя герметизации

Светодиодная лента 12v ip 65 12v — герметиком заливается только верхняя поверхность ленты, нижняя сторона не герметизируется. Защищает от брызг и пыли.

Светодиодная лента 12V ip 66 и ip67 — лента герметизируется со всех сторон, размещена в полой трубке, либо в трубку с лентой также дополнительно залит герметик. Такая лента допускает кратковременное погружение в воду и защищает от струй воды. В случае применения герметичной ленты обычно используются и герметичные блоки питания.

Виды светодиодных лент 12В в зависимости от установленных светодиодов

Виды светодиодных лент 12В в зависимости от установленных светодиодов

Лента светодиодная 12в

— чаще всего это лента со светодиодами размера 3528 и шириной платы 8 мм. Стандартное количество светодиодов — 60 на метр, соответственно 300 шт на катушку. Используется в основном как дополнительный источник света. В светодиодах этого типа один кристалл, соответственно ленты монохромные. Красные, синие, желтые, зеленые, розовые, оранжевые, фиолетовые. Белые светодиодные ленты бывают разных оттенков: теплые белые — цветовая температура порядка 3000 К, дневные белые — цветовая температура порядка 4000 К, белые — 5000-6000 К, холодные белые — 8000 К – 10000 К, суперхолодные — до 15000 К. Для подключения необходим блок питания 12в, интерьерный или герметичный, в зависимости от места установки. Желателен запас мощности блока порядка 30 процентов, чтобы избежать перегрева и снизить риск выхода из строя

Еще один распространенный тип светодиодных лент 12 вольт

— светодиодная лента 5060 (5050) — на ней установлены светодиоды 5,5 на 5,5 мм. Она может быть как одного цвета, так и RGB – многоцветная. В случае RGB ленты можно получить любой оттенок свечения ленты, поскольку светодиод содержит три кристалла — красного, зеленого и синего цвета, управляя свечением которых с помощью контроллера можно получить любые оттенки цвета и различные динамические световые эффекты.

Чаще всего светодиодная лента 12V предполагает установку 30 или 60 таких светодиодов на метр ленты. Если необходима большая плотность светодиодов и большая яркость, желательно выбирать ленту с напряжением 24 вольта, поскольку напряжения 12 вольт уже недостаточно для надежной работы такой мощной ленты — она будет перегреваться и быстро терять яркость. Такие ленты требуют повышенного напряжения и дополнительного охлаждения, их необходимо устанавливать на металлический профиль или полосу.

Данные ленты также бывают в интерьерном или герметичном исполнении, отличаются повышенной яркостью и экономичностью.

Находят применение при световом оформлении квартир, офисов, торговых помещений, клубов, ресторанов и других объектов. С помощью RGB лент легко создавать всевозможные сложные динамические световые эффекты в театрально-концертной сфере, рекламе, выставочной инфраструктуре.

Экзотические типы светодиодных лент 12В

Существуют и более редкие и экзотические типы светодиодных лент 12в, которые применяются для более узких специфических задач.

Это боковые ленты со светодиодами типоразмера 335 — направление света параллельно поверхности ленты позволяет изгибать ленту в другой плоскости относительно луча света.

Светодиоды бокового свечения типоразмера 335

Выпускается также в открытом и герметичном исполнении.

Также существуют светодиодные ленты 12V со светодиодами нового поколения 2835 — более мощными и яркими. Новое поколение светодиодов позволяет существенно увеличить яркость ленты при прежних габаритах и количестве светодиодов.

Светодиодные ленты 12 вольт бывают с фигурной платой, которая изгибается не в одной, а в двух плоскостях, что позволяет изменять направление света, просто изогнув ленту необходимым образом. Встречаются ленты со светодиодами 3014 и 3020, но это более редкие варианты исполнения.

Отдельно можно отметить светодиодную ленту 12в с платой шириной 5 мм. Эта суперузкая лента также находит применение в дизайне и подсветке, если площадка для монтажа ленты не позволяет использовать стандартные ленты.

Лента светодиодная 12 вольт — современный и энергоэффективный источник света, позволяющий даже самые смелые и нестандартные задачи в освещении решать легко и непринужденно, при этом экономя силы, средства и электроэнергию.

LIGHT-ru.RU — С НАМИ СВЕТЛЕЕ!

Все, что вам нужно знать о светодиодных лентах

ВСЕ, ЧТО ВЫ ДОЛЖНЫ ЗНАТЬ ПЕРЕД ПОКУПКОЙ

Что такое светодиодные ленты?

Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:

  • Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
  • Работает от низковольтной сети постоянного тока
  • Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
  • Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.

Что такое светодиодная лента?

Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:

  • Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
  • Работает от низковольтной сети постоянного тока
  • Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
  • Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.

Магазин светодиодных лент →

Структура светодиодной ленты

Светодиодная лента обычно имеет ширину полдюйма (10–12 мм) и длину до 16 футов (5 метров) или более. Их можно обрезать до определенной длины, используя всего пару ножниц вдоль линий разреза, расположенных через каждые 1-2 дюйма.

Отдельные светодиоды устанавливаются вдоль полосы, как правило, с плотностью 18-36 светодиодов на фут (60-120 на метр). Цвет света и качество отдельных светодиодов определяют общий цвет света и качество светодиодной ленты.

На обратную сторону светодиодной ленты предварительно нанесен двусторонний клей. Просто снимите защитную пленку и закрепите светодиодную ленту практически на любой поверхности. Поскольку печатная плата спроектирована так, чтобы быть гибкой, светодиодные ленты можно монтировать на изогнутых и неровных поверхностях.

Определение яркости светодиодной ленты

Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.

Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, что и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).

Яркость светодиодной ленты в первую очередь определяется тремя факторами:

  • Световой поток и эффективность на светодиодный излучатель
  • Количество светодиодов на фут
  • Потребляемая мощность светодиодной ленты на метр

Светодиодная лента без указания яркости в люменах является тревожным сигналом. Вы также должны следить за недорогими светодиодными лентами, которые претендуют на высокую яркость, так как они могут перегрузить светодиоды до точки преждевременного выхода из строя.

Определение яркости светодиодной ленты

Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.

Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, что и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).

Яркость светодиодной ленты в первую очередь определяется тремя факторами:

  • Световой поток и эффективность на светодиодный излучатель
  • Количество светодиодов на фут
  • Потребляемая мощность светодиодной ленты на метр

Светодиодная лента без указания яркости в люменах является тревожным сигналом. Вы также должны следить за недорогими светодиодными лентами, которые претендуют на высокую яркость, так как они могут перегрузить светодиоды до точки преждевременного выхода из строя.

Плотность светодиодов и потребляемая мощность

Вы можете встретить различные названия светодиодных излучателей, такие как 2835, 3528, 5050 или 5730. Не беспокойтесь об этом слишком сильно, так как самое важное в светодиодной ленте — это количество светодиодов на фут. , и потребляемая мощность на фут.

Плотность светодиодов важна для определения расстояния между светодиодами (шага) и наличия видимых горячих точек и темных пятен между излучателями светодиодов. Более высокая плотность 36 светодиодов на фут (120 светодиодов на метр) обычно обеспечивает наилучший и наиболее равномерно распределенный световой эффект. Светодиодные излучатели являются наиболее дорогим компонентом производства светодиодных лент, поэтому при сравнении цен на светодиодные ленты обязательно учитывайте разницу в плотности светодиодов.

Далее рассмотрим потребляемую мощность светодиодной ленты на фут. Потребляемая мощность говорит нам о количестве энергии, которое будет потреблять система, поэтому это важно для определения ваших затрат на электроэнергию и требований к источнику питания (см. ниже). Светодиодная лента хорошего качества должна обеспечивать мощность 4 Вт на фут или более (15 Вт/метр).

Наконец, быстро проверьте, не перегружены ли отдельные светодиоды, разделив мощность на фут на плотность светодиодов на фут. Для светодиодных лент обычно хорошим признаком является то, что мощность каждого светодиода не превышает 0,2 Вт.

Узнайте больше о факторах, влияющих на срок службы светодиодных лент.

Варианты цвета светодиодной ленты: Белый

Светодиодные ленты доступны в различных оттенках белого или цвета. Как правило, белый свет является наиболее полезным и популярным вариантом для внутреннего освещения.

При описании различных оттенков и свойств белого цвета важно помнить о двух показателях: цветовая температура (CCT) и индекс цветопередачи (CRI).

Цветовая температура определяет, насколько «теплым» или «холодным» выглядит свет. Мягкое свечение традиционной лампы накаливания имеет низкую цветовую температуру (2700K), в то время как четкий, яркий белый цвет естественного дневного света имеет высокую цветовую температуру (6500K).

Цветопередача — это мера того, насколько точно цвета отображаются под источником света. Под светодиодной лентой с низким CRI цвета могут казаться искаженными, размытыми или неразличимыми. Светодиодные продукты с высоким индексом цветопередачи обеспечивают свет, который позволяет объектам выглядеть так, как они выглядят при идеальном источнике света, таком как галогенная лампа или естественный дневной свет. Также ищите R9 источника светазначение, которое предоставляет дополнительную информацию о том, как отображаются красные цвета.

Нужна помощь в выборе цветовой температуры? Смотрите наш учебник здесь.

Настройте ползунки ниже для визуальной демонстрации CRI и CCT в действии.


Теплее ← CCT → Охладитель

Нижний ← CRI → Высший

Варианты цвета светодиодной ленты: фиксированный и переменный цвет

Иногда вам может понадобиться резкий, насыщенный цветовой эффект. В этих ситуациях цветные светодиодные ленты могут предложить отличные акценты и театральные световые эффекты. Доступны цвета во всем видимом спектре — фиолетовый, синий, зеленый, янтарный, красный — и даже ультрафиолетовый или инфракрасный.

Существует два основных типа цветных светодиодных лент: фиксированный одноцветный и меняющий цвет. Светодиодная лента фиксированного цвета излучает только один цвет, а принцип работы такой же, как у белых светодиодных лент, которые мы обсуждали выше. Светодиодная лента с изменяющимся цветом состоит из нескольких цветовых каналов на одной светодиодной ленте. Самый простой тип будет включать красный, зеленый и синий каналы (RGB), что позволит вам динамически смешивать различные цветовые компоненты на лету для получения практически любого цвета.

Некоторые позволяют динамически управлять настройкой температуры белого цвета или даже цветовой температурой и оттенками RGB.

Здесь изображена наша фиолетовая светодиодная лента SimpleColor™ внутри алюминиевого канала.

Входное напряжение и источник питания

Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.

Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). Для каждого источника питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:

  • Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)

Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:

  • Мощность = 4 Вт на фут x 5 футов = 20 Вт

Потребляемая мощность на фут (или метр) почти всегда указана в техническом описании светодиодной ленты.

Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.

Входное напряжение и источник питания

Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.

Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). Для каждого источника питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:

  • Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)

Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:

  • Мощность = 4 Вт на фут x 5 футов = 20 Вт

Потребляемая мощность на фут (или метр) почти всегда указана в техническом описании светодиодной ленты.

Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.

Как подключить светодиодные ленты

Каждый сегмент светодиодной ленты должен быть подключен к источнику питания постоянного тока или другой сегмент светодиодной ленты, подключенный к источнику питания постоянного тока (последовательная цепочка). Способ подключения будет зависеть от типа проводов или вилок, поставляемых со светодиодной лентой, а также от того, есть ли вилка в блоке питания постоянного тока. Если вы знакомы и знакомы с пайкой, часто это может обеспечить наиболее экономичное и гибкое решение.

Не знаете, как или не хотите иметь дело с припоем? Вы также можете использовать аксессуары для разъемов без пайки для подключения сегментов светодиодной ленты к источникам питания и другим сегментам светодиодной ленты.

Подробнее →

Алюминиевые каналы и радиатор

Несмотря на свою универсальность и простоту использования, светодиодные ленты, тем не менее, являются компонентами печатной платы. Монтаж светодиодных лент внутри алюминиевого канала вместе с крышкой рассеивателя может значительно улучшить эстетику осветительной установки.

Алюминиевые каналы обычно представляют собой длинные куски экструдированного алюминия U- или V-образной формы. Светодиодная лента укладывается и закрепляется (с помощью двустороннего скотча) в нижней части канала. Затем длинный кусок матового поликарбонатного пластика (обычно снабженный алюминиевым каналом) защелкивается на верхней части алюминиевого канала.

Возможно, вы правильно прочитали в другом месте, что светодиоды нуждаются в эффективном управлении температурой для надежной работы. Более качественные светодиодные ленты на самом деле уступают светодиодам и рассчитаны на десятки тысяч часов работы без какого-либо теплоотвода. Во время работы светодиодная лента может нагреваться на ощупь, но повышение температуры намного ниже тепловых пределов светодиодов и компонентов печатной платы. (Наши продукты обычно демонстрируют повышение температуры на 55 F или 30 C по сравнению с температурой окружающей среды без какого-либо теплоотвода).

Алюминиевые каналы могут помочь рассеивать тепло от светодиодных лент, но по большей части они не нужны для управления температурой и в основном предназначены для монтажа и рассеивания.

Подробнее →

Затемнение и управление цветом

В отличие от светодиодных ламп, все светодиодные ленты имеют возможность диммирования при использовании соответствующего оборудования. Существует два метода затемнения светодиодных лент: традиционный настенный диммер с фазовой отсечкой или низковольтный диммер постоянного тока. Диммер с отсечкой фазы переменного тока обычно наиболее идеален для освещения жилых и коммерческих помещений, где входной сигнал диммирования поступает от традиционного диммера с настенным выключателем. Для этой установки требуется источник питания с регулируемой яркостью TRIAC.

Низковольтный диммер постоянного тока или (RGB) контроллер обычно представляет собой ручной или цифровой модуль диммера, который размещается между источником питания постоянного тока и светодиодной лентой. Этот подход лучше всего подходит для приложений с изменением цвета или менее постоянных осветительных установок.

Подробнее →

Определение качества светодиодных лент

Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, от тех, которые таковыми не являются. Ниже приведены некоторые подсказки, чтобы знать, где искать.

Состав и качество печатной платы  —  Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность — в противном случае вы можете стать жертвой падения напряжения.

Количество и качество светодиодов  — Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, поскольку это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.

Поверхность светодиодных лент  – Высококачественные светодиодные ленты обычно имеют дополнительное покрытие белой краской, помогающее увеличить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.

Определение качества светодиодной ленты

Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, и те, которые таковыми не являются. Ниже приведены некоторые подсказки, чтобы знать, где искать.

Состав и качество печатной платы  —  Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность — в противном случае вы можете стать жертвой падения напряжения.

Количество и качество светодиодов  — Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, поскольку это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.

Поверхность светодиодных лент  – Высококачественные светодиодные ленты обычно имеют дополнительное покрытие белой краской, помогающее увеличить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.

Хотите узнать больше?

Посетите наш центр поддержки продуктов, чтобы узнать больше о наших продуктах. Загрузите спецификации, отчеты об испытаниях и свяжитесь с нами по любым вопросам.


ПОДДЕРЖКА ПРОДУКТА

Светодиодные ленточные светильники / светодиодные ленты

Светодиодные ленточные светильники на 1000Bulbs.com

Светодиодные ленточные светильники — это универсальное решение для направленного освещения, освещения под лестницей, освещения перил, освещения под шкафами, освещения дорожек, освещения сводов и т. д. намного больше. Он доступен в различных однотонных цветах или в наборах для изменения цвета RGB в сочетании с контроллером RGB. Светодиодную ленту можно использовать для уменьшения энергии, потребляемой для освещения витрин или шкафов, а также для уменьшения тепла, выделяемого шайбовыми светильниками или традиционным верхним освещением. Он поставляется в виде полосок на 12 В и 24 В, которые должны быть соединены с драйвером светодиодов с правильным напряжением. Если у вас есть какие-либо вопросы или опасения по поводу того, какой драйвер или аксессуары вам нужны для установки, позвоните одному из сотрудников нашей службы поддержки клиентов по телефону 1-800-624-4488.

Простая установка светодиодных ленточных светильников

Также известные как светодиодные ленточные светильники, светодиодные ленточные светильники просты в установке. Каждая из стандартных секций или катушек световой ленты поставляется с клейкой подложкой 3M, которую можно легко приклеить. Направляющие каналов и монтажные аксессуары доступны для более сложных установок, таких как освещение бухты, освещение под лестницей и освещение под шкафом. Ленточный свет делает самостоятельную установку акцентного освещения и декоративного освещения простым делом! Соединители позволяют изменить направление световой ленты вокруг угла или создать более сложные участки с помощью Т-образного или крестообразного соединителя. Светодиодные ленточные фонари можно разрезать на нестандартную длину по линиям разреза, отмеченным на рукаве.

Наши светодиодные ленточные светильники безопасны в помещении и на открытом воздухе

Светодиодные ленточные светильники безопасны для внутренней и наружной установки, если их не разрезать и защитить от прямого контакта с водой. Варианты на 12 В и 24 В сводят к минимуму риск короткого замыкания и угрозы безопасности, часто возникающие при наружном освещении с сетевым напряжением. Вы можете установить его под карнизом, на беседке и террасе, и даже под освещением лестницы для видимости прохода в ночное время. Канальные направляющие можно использовать для рассеивания света для более равномерного свечения, чтобы вы не видели отдельные светодиоды, а также их следует использовать для установки под перилами, чтобы закрепить ленточный свет для более долговечной установки.

Водонепроницаемая ленточная лампа

Наши теплые белые и холодные белые цвета имеют водонепроницаемую версию со степенью защиты IP68, что позволяет безопасно погружать ленту на глубину до 6 футов для освещения бассейна и других подводных установок. Обязательно используйте только водонепроницаемые аксессуары при разделении или подключении подводного ленточного освещения по углам и нестандартным участкам.

Универсальный и энергосберегающий

Наш светодиодный ленточный светильник со стандартной мощностью потребляет менее 2 Вт на фут и идеально подходит для большинства приложений акцентного освещения, в то время как наш ленточный светильник с высокой выходной мощностью потребляет менее 5 Вт на фут и в 3 раза ярче стандартного версии, что делает его идеальным для освещения на открытом воздухе и в помещении.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
