Конструкция печи русской: особенности конструкции и обзор популярных видов русских печей

особенности конструкции и обзор популярных видов русских печей

Когда речь идет об отопительной системе частного дома, многие владельцы в первую очередь вспоминают про такой традиционный источник тепла, как русская печь. Это универсальное сооружение, не требующее подключения электроэнергии и выполняющее функцию обогрева дома.

Варочная поверхность вкупе с горнилом полностью заменяют плиту с духовкой, следовательно, это еще и великолепная альтернатива кухонному оборудованию для готовки пищи. Остановимся подробнее на особенностях и видах русской печи.

Содержание статьи:

• Устройство русской печи
  • Назначение и основные функции
  • Особенности конструкции и кладки
  • Разнообразие облицовки и другого оформления
• Популярные виды печей
  • Вариант #1 – простая
  • Вариант #2 – глинобитная
  • Вариант #3 – «Теплушка»
  • Вариант #4 – «Экономка»
  • Вариант #5 – конструкции Потапова
  • Вариант #6 – конструкции Волкова
  • Вариант #7 – «шведка» Буслаева
• Выводы и полезное видео по теме

Устройство русской печи

Когда-то глинобитное или кирпичное сооружение возвышалось практически в каждом деревенском доме, так как без него сложно было поддерживать тепло в холодный период, а на протяжении всего года – печь пироги, готовить супы, каши, овощные и мясные блюда.

Разнообразие печных конструкций поражает воображение: кроме традиционных «лежанок», которые раньше возводили в избах-пятистенках, существуют сооружения с каминами, сушилками, дополнительными плитами и даже водогрейными котлами. Но всех их объединяет наличие двух топливников и горнила для выпечки хлеба.

Функциональность русской печи сохранилась и по сей день, к тому же она является отличным элементом деревенского интерьера, даже если выглядит современно

Назначение и основные функции

Одно из преимуществ русских печек – их многофункциональность.

Вот список только основных задач, которые можно решить с помощью этих полезных сооружений:

• отопление всего дома или отдельных помещений;
• приготовление пищи на плите и в горниле;
• сушка трав, грибов, ягод, фруктов;
• использование лежанки в качестве спального места;
• нагрев воды для хозяйственных нужд;
• сушка одежды;
• разогрев самовара.

Возведение печи рассчитывается так, чтобы она обогревала дом. Для этого кирпичную конструкцию возводят в центре здания или располагают так, чтобы тепло поступало в смежные помещения. Если здание небольшое, то тепла хватает, чтобы температура во всех помещениях была комфортной для проживания.

Для просторных домов строят сооружения, которые отличаются большими размерами или дополнительными обогревающими деталями – щитками, котлами для нагрева воды.

Горячую воду из водогрейного котла пускают по трубам, ведущим к отопительным приборам – радиаторам. Они обычно расположены в помещениях, удаленных от печи

Чтобы сэкономить на топливе и сделать дом более комфортным, владельцы зданий с печным отоплением тщательно продумывают теплоизоляцию, так как через щели в дверных и оконных проемах, холодные стены и пол теряется много тепла.

Пища, приготовленная в русской печи, обладает особым вкусом и насыщенностью. Она не просто «подходит» при нагревании, как это происходило бы на обычной плите, а томится

Благодаря такому способу приготовления супы, каши, жаркое, рагу сохраняют полезные свойства продуктов, входящих в их состав.

Владельцы русских печей нередко любят «погреть косточки» на лежанке – широкой горизонтальной поверхности, которая нагревается в процессе топки и медленно остывает. Таким образом, лежанка до утра остается теплой. Сухое тепло полезно для людей с некоторыми заболеваниями, например, суставов или органов дыхания.

Печь используют и в хозяйственных целях – например, для сушки всего, что есть в доме. При строительстве продумывают небольшие ниши, в которые раньше складывали шапки, варежки, штаны, намокшие после зимней прогулки – к утру они становились сухими и теплыми.

Для подсушивания овощей, трав, ягод делали ниши пошире, чтобы можно было равномерно распределить урожай по поверхности и обеспечить хороший нагрев. Также использовали плиту и полати

Нередко возле печи строили полати – деревянные дощатые навесы, которые продолжали лежанку и выполняли те же функции. Поскольку полати находились под потолком, на них тоже всегда было тепло.

Особенности конструкции и кладки

Сколько печников, столько и печей. Каждый мастер имеет свои секреты подбора материалов, кладки, устройства русской печи. Однако есть и общие конструктивные элементы, без который функционирование обогревательного сооружения просто невозможно.

Схема русской печи с лежанкой и подпечком. Такой вариант обычно дополнялся небольшой печью с чугунной плитой для летнего использования

В зависимости от конструкции выбирается и место установки. Обычно это хорошо освещенный участок достаточной площади, находящийся напротив окон в центре или примыкающий к одной из стен. Строительство в углу считалось не самым лучшим вариантом, так как при таком расположении обогрев здания наименее эффективный.

Сооружение строится на прочном фундаменте, от деревянных элементов дома защищается асбестом или негорючей облицовкой. Применяется и изоляция из войлока, который заранее вымачивают в глиняном растворе, укладывают в 3 слоя и обивают оцинкованной или окрашенной кровельной сталью.

Основные детали русской печи:

Галерея изображений

Фото из

Свободное пространство над полом оставляли специально, чтобы хранить в нише дрова, печной инвентарь и приспособления: совки, кочергу, ухват, лопатку, метлу

Небольшая ниша возле топки используется для хранения мелкой кухонной утвари: металлической посуды, терок, ножей, точильных камней

Это большое отверстие, ведущее к поду. Через него осуществляются все мероприятия, связанные с топкой, выпечкой хлеба, приготовлением пищи. От разрушения кирпичной кладки шесток защищают чугунной плитой

Пространство внутри русской печи с «потолком» в виде свода, где раскладывают поленья, а затем, после их прогорания, устанавливают противни, чугунки, кринки и кастрюли с готовящейся или разогреваемой едой

Служит для закрывания устья печи и используется как в процессе топки, так и после прогорания дров – для сохранения тепла внутри варочной камеры

Металлические детали, установленные в трубном пространстве, с помощью которых регулируется выход горячих газов. Задвижка обычно находится над вьюшкой на расстоянии 3-5 рядов кладки

Нижняя часть горнила (топливника), ровная и изготовленная «насухо», где располагают дрова и посуду. Изготавливается из отменного кирпича, щели засыпают золой или песком

Круглые или квадратные отверстия, прикрытые металлическими элементами в виде коробочек или «самоваров». Оснащаются задвижками и служат для сохранения тепла

Подпечье в нижней части конструкции

Печурка на лицевой стороне или сбоку

Шесток и окно шестка

Горнило или варочная камера

Металлическая заслонка с ручками

Задвижки и вьюшки

Под варочной камеры (горнила)

Душники или самоварники

Чтобы печь работала эффективно, хорошо нагревалась и дольше сохраняла тепло, существуют особые секреты. Один из них – форма свода варочной камеры (полуциркульная, бочкообразная и др.). Мастера делают их пологими или крутыми, часто в виде арок, укрепленных стальной проволокой или стяжками из металлических реек.

Под устраивают под небольшим наклоном (3-5 градусов), чтобы горячий воздух уходил к задней стенке, на специальной засыпке из песка

Кроме перечисленных деталей в конструкции печи присутствуют печурки – небольшие боковые углубления для сушки продуктов или вещей. Размеры – не более 20 см в высоту и ширину, глубина зависит от величины стенок.

В деревнях, но все реже, можно еще обнаружить печи, которые топились «по-черному», то есть не имели такого элемента конструкции, как труба. Дым выходил через окно шестка и поднимался к потолку, оттуда двигался к вентиляционному отверстию – притвору над входной дверью.

Впоследствии, чтобы увеличить энергоэффективность обогрева, стали использовать специальное отверстие в стене (волоковое окно), которое позволяло снизить теплопотери.

Приходилось закладывать небольшое количество дров и контролировать процесс разгорания, чтобы не допустить перегрева и пожара. Также следили за задымленностью, грозившей отравлением

Топка «по-черному» доставляла массу неудобств, и с появлением первых печей с трубой «курные» устройства, как их еще называли, практически исчезли.

Разнообразие облицовки и другого оформления

Снаружи русские печи облицовывают по-разному: штукатурят и белят, обмазывают глиной, облицовывают изразцами, плиткой или деревянными элементами, покрывают ручной росписью.

Нужно помнить, что толстая облицовка задерживает тепло, мешает ему распространяться по помещению, поэтому если избу необходимо хорошо прогревать, кирпич просто покрывают глиняно-песчаной смесью – штукатуркой. Для придания сооружению традиционного вида поверхность красят побелкой или специальной белой краской.

Несколько интересных вариантов оформления:

Галерея изображений

Фото из

Традиционный материал, хорошо сочетающийся с кирпичом и штукатуркой – дерево. Оно нагревается, но не обжигает. Из деревянных досок обычно делают приступки и полати

Часто оштукатуренные и побеленные фасад и стенки украшали росписью, характерной для определенной местности и включающей флористические узоры, изображения птиц и зверей, сказочных персонажей

Печь с отделкой из традиционной штукатурки и контрастной плитки выглядит эффектно и аккуратно. Цвет плитки обычно выбирают в зависимости от интерьера и оформления стен

Золочение отдельных элементов нехарактерно для древнерусской культуры, но в современном дизайне печей также используется. Необычен и угловой мягкий «диванчик»

В декоративном оформлении участвует керамическая плитка, деревянные панели для приступков и текстиль. Правильно подобраны и дверцы топок, выполненные из чугуна и окрашенные в черный цвет

Топка выполнена в виде камина, что не противоречит общей конструкции – горнило также можно использовать и в качестве варочной камеры после прогорания поленьев

Великолепный образец использования изразцов – керамических плиток разнообразной формы, украшенных узорами. Лучший материал для покрытия деталей – специальная термостойкая эмаль

Существуют и простые варианты, без оштукатуривания и декоративных элементов. Средством декора служит сам красный кирпич, из которого выполнена кладка

Деревянная отделка и полати

Национальная роспись по побелке

Глянцевая керамическая плитка

Элементы позолоты в оформлении

Лежанка с комбинированной отделкой

Современная печь-камин

Частичная изразцовая облицовка

Вариант без штукатурки

Оформление может быть любым, все зависит от материальных возможностей, фантазии владельца и умений мастера. Однако нужно помнить, что не все материалы выносят нагревание, а некоторые – например, гранитные и мраморные плиты – смотрятся слишком пафосно и просто не вписываются в концепцию «народного» искусства.

Популярные виды печей

На протяжении веков конструкция русской печи видоизменялась и совершенствовалась. Некоторые мастера-инженеры добавляли новые элементы, чтобы увеличить теплоотдачу или ускорить/замедлить процесс горения дров. Зная, как устроена и работает русская печь, можно вносить изменения без потери ее функциональности.

Рассмотрим несколько модификаций русской печи, которые активно используются при строительстве современных жилых зданий.

Вариант #1 – простая

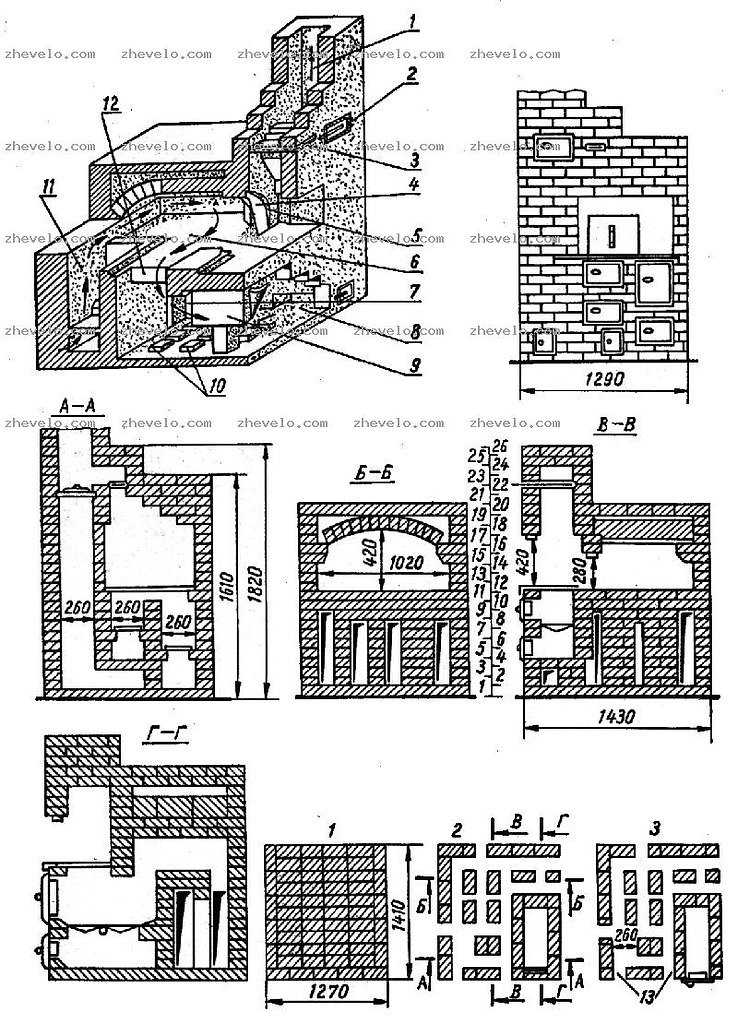

Основные детали так называемой простой печи – это варочная камера, подпечье и труба. Ничего лишнего, никаких дополнительных элементов, усложняющих конструкцию.

Такой вариант идеально подходит для сезонного дачного домика, так как занимает немного места и отлично выполняет свое предназначение – обогревает помещение и помогает готовить пищу.

Чтобы топливо сгорало лучше, его укладывают не к задней стенке варочной камеры, а ближе к устью, таким образом горячие газы равномерно нагревают под, стенки и свод топливника

Пищу готовят, располагая посуду также рядом с устьем. Сейчас хлеб выпекают на противнях и в специальных формах, а раньше его просто «сажали» лопаткой на заранее очищенный и выметенный под.

Расчеты подтверждают, что простая печь годится для обогрева домика площадью до 30 м². Если необходимо дополнительное отопление в подпечьи подстраивают подтопок, обеспечивающий нагревание воздуха в наиболее холодной зоне – у пола

Для повышения эффективности нагрева дымоходы подтопков делают отдельными, размещают их у стенок. Подтопок можно устроить и в шестке, оборудовав его чугунной плитой для быстрой готовки и разогрева уже готовых блюд.

Для строительства простой печи потребуется примерно 1610 штук полнотелого кирпича, около 70 ведер кладочного раствора на глине, пара дымовых задвижек, заслонка и самоварник.

Вариант #2 – глинобитная

Основное отличие глинобитной печи состоит в использовании глинобита – глиняного раствора, приготовленного определенным способом. Кирпич применяют только для кладки трубы и пода. На одну печь средних размеров потребуется около 3,5-3,6 м³ хорошо перемешанного, правильной консистенции раствора.

Один из важных показателей глиняного состава – густота. Проверить нужный уровень легко: необходимо сформировать кирпич и положить его центральной частью на палку. Если он сохранит форму и не прогнется – раствор замешан правильно.

Элементы для кладки готовят так: насыпают на ровную поверхность глину и песок слоем около 15 см, затем вырезают из пласта фрагменты нужного размера (обычно шириной 20-25 см) прямоугольной формы. По сути, получаются самодельные кирпичи.

Готовые кирпичики кладут один к другому, постоянно подбивая и выравнивая, затем лишнюю глину удаляют скребком. Важно использовать уровень для проверки горизонтальных и вертикальных поверхностей

Распространенная ошибка начинающих печников – использование воды для смачивание нижнего ряда. Это ослабляет раствор и провоцирует появление трещин. В перерывах верхний ряд защищают от пересыхания: накрывают смоченными в воде и отжатыми тряпками.

Возведенную печь просушивают около недели, затем топят сухими дровами. В процессе нагрева глиняные кирпичи выделяют пар, и «кирпичи» приобретают необходимую структуру. Только дней через 5-6 печь становится готовой к использованию.

Вариант #3 – «Теплушка»

Существует несколько модификаций печей-«Теплушек», которые отличаются размерами и небольшими конструктивными нюансами.

Объединяет все сооружения то, что они нагреваются равномерно, по всей высоте, соответственно, и обогрев производят от пола до потолка. Конструкция продумана так, что поверхность печи примерно в 2,5 раза объемнее, чем у простой русской печи

Преимуществом является и разнообразие применяемого топлива. Кроме традиционных дров можно использовать каменный уголь, кизяк, соломенные брикеты, паллеты. Если сравнить любую из «Теплушек» и традиционную русскую печь, то для первого варианта топлива требуется намного меньше.

Готовка не требует больших усилий. Ее можно начинать готовить после прогорания дров и хранить в разогретом виде еще около суток. Процесс топки при этом занимает небольшой промежуток времени – от получаса до часа.

Два главных конструкционных элемента – камеры: нижняя (отопительная) расположена под подом, в подпечье, а верхняя (варочная) – на уровне пода. Но топку можно осуществлять двумя способами – и через горнило, и через отопительную нижнюю камеру.

Модели печей отличаются размерами. Например, «Теплушка-2» без плиты, но с небольшим водогрейным котлом – 1,68 х 1,29 м, а «Теплушка-4» с плитой, которая встроена в шесток – 1,29 х 1,29 м.

Вариант #4 – «Экономка»

Название печи «Экономка» говорит само за себя – обогревательное устройство просто в исполнении, компактно и экономично. Причем для топки подходят не только дрова с низким содержанием смолы, но и любые другие виды твердого топлива.

Основные размеры:

• длина – 1, 4 м
• ширина – 0,89 м;
• высота до уровня трубы – 2,24 м;
• расстояние от уровня пола до шестка – 0,77 м;
• расстояние от уровня пола до лежанки – 1,4 м.

Конструкция состоит из двух отдельных камер: отопительной, которая находится внизу, и варочной, поднятой выше для удобства эксплуатации.

Несмотря на компактные размеры, существуют варианты «Экономки» с водогрейными котлами или лежанками, а также пристроенными печками с чугунной плитой

Печь оснащена двумя топливниками: один обычно располагают с лицевой стороны, второй – справа. Чугунную плиту размещают так, чтобы она перекрывала сразу оба топливника, но большая конфорка должна находиться над основным, соответственно, малая – над дополнительным.

Не рекомендуется одновременно использовать оба топливника. Обычно большой применяют зимой, для общего отопления, а малый – в теплый сезон, для готовки. Если какой-то из топливников «простаивает», все его дверки (топочная, поддувальная) должны быть закрыты для создания тяги.

«Экономка» хороша тем, что готовкой пищи на поду можно заниматься на протяжении длительного времени после топки. Даже через 10-12 часов в горниле сохраниться нужная температура.

Вариант #5 – конструкции Потапова

В. А. Потапов остановился на двух наиболее эффективных модификациях, отличающихся конструкцией:

1. Прямоугольная печь 0,51х0,64х1,82 м с теплоотдачей 850 ккал/ч в сутки при условии одной топки.
2. Прямоугольная печь 1,16х0,64х1,89 м с теплоотдачей 2400 ккал/ч в сутки при условии одной топки.

Отличительные черты первого варианта – наличие варочной камеры с плитой из чугуна, духового шкафа и вентиляционного отверстия.

Способ топки – по-зимнему, то есть через большой топливник. Газы могут выводиться различными способами: через стенной дымоход, насадную или коренную трубу

Количество вьюшек и задвижек может быть разным, их наличие легко комбинируется. Для строительства этой модификации требуется 260 штук полнотелого кирпича и примерно 12 ведер раствора на глине.

Второй вариант печи привлекателен тем, что работает на разных видах твердого топлива. Но при использовании антрацита или каменного угля при строительстве учитывают следующие нюансы: колосник опускают ниже обычного ряда, а все нагревающиеся части камер кладут из огнеупорного кирпича. Всего требуется 580 штук красного кирпича и 20 ведер глиняного раствора.

Существует простой способ увеличить теплоотдачу сооружения: необходимо повторить последние ряды, за счет чего увеличивается высота. Если задействована перекрыша, то потолок над ней необходимо оштукатурить.

Вариант #6 – конструкции Волкова

И. Ф. Волков усовершенствовал отопительно-варочную печь, функционирующую не только от дров, но и других видов твердого топлива. Размеры: 0,89х1,02х2,24 м. Если топку производить один раз в день, суточная теплоотдача составит 2260 ккал/ч.

Печь Волкова подходит для обогрева 1-2 помещений в небольшом частном доме. В ней одновременно можно приготовить ужин на семью из 5-6 человек

Используются оба традиционных способа топки: зимний и летний. Движение горячих газов и распределение тепла регулируют задвижками. Если топить по-летнему, то газы нагревают и плиту, и духовку, и водогрейную коробку.

Для строительства требуется примерно 520 штук красного кирпича и 20 ведер раствора. Для горнила потребуется примерно 50 кг огнеупорной глины.

Сушильные решетки и дверцы можно изготовить самостоятельно или купить в специализированном магазине. Покупные изделия из чугуна выглядят более презентабельно и являются элементом интерьерного декора.

Вариант #7 – «шведка» Буслаева

Компактная тонкостенная печь К. Я Буслаева любима владельцами частных домов за хорошую теплоотдачу, которая при двух топках в сутки достигает 4500 ккал/ч.

Высота сооружения – 2,10 м, длина и ширина – 1,16х0,9 м. Тонкость стенок обеспечивает один слой кирпича, установленного на ребро

Необходимые условия возведения обогревательного устройства:

• заранее вымоченный кирпич;
• прочный фундамент;
• тонкие, качественно обработанные швы.

Подходят различные виды твердого топлива – уголь, дрова, брикеты, паллеты.

Варочная камера имеет особое строение: чтобы обеспечить выход пара при готовке блюд, она оснащена отдельным вентиляционным каналом.

В конструкцию, кроме топливника, варочной камеры и поддувала, входят также духовка и печурка для сушки. Еще две печурки, поменьше, предназначены для хранения столовых приборов и кухонной утвари

Сильнее всего нагреву повергаются топливник и варочная камера, соответственно, их обычно выкладывают огнеупорным кирпичом.

Для строительства требуется: 550 штук кирпича, около 40 ведер глиняного раствора, а также дверки (топочная, поддувальная, для варочной камеры), колосник, вьюшка, коробка для духовки, чугунная плита, задвижки.

Подробные списки материалов с размерами и порядовками представленных видов русских печей можно отыскать в специализированной литературе.

Выводы и полезное видео по теме

Традиции в устройстве печей:

Обзор русской печи с облицовкой:

Этапы строительства:

Пуск печи – первая растопка:

Устройство внутренних деталей русской печи, элементы декора, дополнительные пристройки  для эффективного обогрева, готовки и интерьера – важно буквально все. А это значит, что перед возведением обогревательного устройства необходимо продумать каждую мелочь – от места расположения до используемых материалов.

Самостоятельно заниматься кладкой, особенно новичкам, не рекомендуем. Лучше заручиться поддержкой опытного мастера-печника.

как сложить печку с плитой, лежанкой, схема строительства, размер, строение кирпичной печи

Содержание:

Немного общей информации
Устройство печи
Заготавливаем материалы
Приготовление печного кладочного раствора
Перечень инструментов
Заливаем фундамент русской печи
Кладка русской печи по рядам — как сложить своими руками
Просушка печи

Классическая традиционная русская печка представляет собой достаточно сложную конструкцию, изготовить которую под силу только опытному мастеру. Однако для обогрева частного дома или дачи совсем необязательно сооружать большую печь по всем правилам. В настоящем материале речь пойдет о том, как выложить русскую печь своими руками, избрав для этого облегченный вариант конструкции.

Немного общей информации

Главное отличие русской печи от прочих разновидностей заключается в том, что в ней должна быть лежанка и горнило.

Устройство печи

Устройство русской печи включает очень большое количество элементов.

Перечислим лишь основные детали конструкции:

1. Хайло, то есть устье печи. Это сектор, расположенный над варочной камерой, который соединяет печь с каналами для выведения дыма.
2. Задвижка или шибер – специальный элемент, который позволяет регулировать движение газов по выводящим каналам (детальнее: «Зачем нужна задвижка дымохода – что такое шибер, виды, правила монтажа»). В небольшой печи может быть одна задвижка, однако встречаются модели с тремя и четырьмя задвижками.
3. Труба дымохода.
4. Распушка – это специальный теплоизолирующий пояс вокруг дымохода, размещенный в местах прохождения трубы сквозь перекрытия или чердак.
5. Вьюшка – маленький люк, который позволяет контролировать тягу в топочной камере и при необходимости полностью перекрыть дымовую трубу.
6. Чело – участок фасада, расположенный над варочной камерой.
7. Заслонка – металлическая крышка, которая закрывает вход в горнило.
8. Шесток – участок над горнилом. В современных печах в этом месте монтируют варочную плиту.
9. Коробка для нагрева воды.
10. Столбцы – кирпичные элементы, формирующие очистные каналы.
11. Шпур – углубление в варочной камере, посредством которого газы из горнила попадают в боковой дымоотводящий канал.
12. Топливник – это камера, в которой сгорает топливо. В современной русской печи с плитой имеется 2 такие камеры – одна под горнилом, а вторая – под варочной плитой.
13. Колосники – это элемент, расположенный на дне топливной камеры, через который в топку попадает воздух из поддувала.
14. Подпечье или дровник – место для складирования и просушки топлива (дров).
15. Под – днище горнила.
16. Горнило, то есть, собственно, варочная камера.
17. Небо – свод горнила.
18. Лежанка – характерный элемент русской печки. Она может быть довольно просторной или маленькой.

Заготавливаем материалы

В настоящее время печники используют схему русской печи, которая оснащена плитой и небольшой лежанкой. Такая конструкция была разработана конструкторами в начале 20 века.

Чтобы сложить русскую печь, понадобятся такие материалы:

• Полнотелые обожженные красные кирпичи 250×120×65 мм – 820 штук;
• шамотные (огнеупорные, марки ШБ-8) кирпичи – 65 штук;
• металлическая дверка для поддувала;

• прочистные люки «ДП-1» — 8 штук;
• колосниковая решетка «РД-6» — 1 штука;
• металлическая дверка для топливника 250×280 мм «ДТ-4» — 1 штука;
• чугунная варочная двухконфорочная поверхность 700×400 мм – 1 штука;
• задвижки «ЗВ-3у» 275×150 мм – 2 штуки;
• задвижки «ЗВ-6» 280×255 мм – 2 штуки.

Приготовление печного кладочного раствора

Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.

Для кладки русской печи с плитой вам понадобится специальный печной раствор, основным компонентом которого является глина. Понадобится самая жирная глина, какую сможете найти.

Глину очищают от мусора и заливают водой как минимум на сутки. После набухания ее перетирают на сите с ячейкой 5 мм.

Второй неотъемлемый компонент раствора – это песок. Он должен быть тщательно промыт и очищен от грязи, а затем прокален перед замесом.

Как правило, пропорция песка и глины в растворе для русской печи с варочной плитой составляет 1:3. Однако многое зависит от жирности глины, так что подбирать точное соотношение нужно опытным путем. Стоит попробовать несколько вариантов раствора, сделав из каждого шарики, размером с теннисный шарик. Через три дня просушки оцениваем результаты. Желательно, чтобы было как можно меньше трещин, а на изломе глина не рассыпалась в пыль. Не помешает знать, что печи Кузнецова строят примерно таким же образом.

Обратите внимание, что при строительстве русской печи используется раствор двух типов. Тело печи складывается на раствор глины с песком, а вот для топки в раствор добавляют не песок, а шамотный порошок.

Перечень инструментов

Для работы вам потребуются такие инструменты:

1. Лопата.
2. Строительный и гидроуровень.
3. Отвес.
4. Мастерок.
5. Молоток-кирка или по возможности электрический плиткорез для подрезки кирпичей, а также киянка для подгонки кладки.
6. Расшивка для выполнения швов на фасаде.
7. Шнур в качестве ориентира для кладки.
8. Порядовка – для контроля толщины швов.
9. Правило для выравнивания фундамента при заливке.

Заливаем фундамент русской печи

Перед тем, как сложить русскую печь с лежанкой, под нее нужно залить фундамент. Он должен быть очень прочным и основательным, ведь вес русской печи достаточно большой.

Для заливки фундамента под русскую печку своими руками подготавливают стандартный бетонный раствор из цемента, песка и щебня в пропорции 1:3:4. Толщина заливки должна составлять не менее глубины промерзания грунта.

Тем не менее поскольку в большинстве случаев русскую печку с плитой устанавливают по центру дома, фундамент заливают на песчано-гравийную подушку толщиной в 15-20 см на глубину около 70 см.

Порядок действий будет таким:

1. Копаем канаву.
2. Насыпаем подушку из гравия с песком и трамбуем ее.
3. Собираем опалубку, опускаем ее на дно котлована, а верхние ее края выравниваем по горизонтали.
4. Внутри опалубки размещаем арматурную сетку из прутьев 8-10 мм.
5. Заливаем бетонный раствор.

Обратите внимание, что для печи из кирпича с лежанкой и плитой нужно сооружать отдельный фундамент, который не будет стыковаться с основой дома. Между двумя монолитными конструкциями необходимо обеспечить зазор как минимум в 10 см, просыпав его песком.

Когда заливка фундамента завершена, нужно позаботиться об уплотнении бетона и устранении из него пузырьков воздуха. Для этих целей можно использовать гидропресс или же простой прут арматуры, сделав им частые проколы в стяжке.

Во время заливки основы под русскую печь с лежанкой в деревенском доме бетонный раствор нужно слегка перелить за края опалубки. Затем берем правило и выравниваем фундамент по горизонтали.

Когда выравнивание завершено поверх влажного раствора нужно насыпать тонкий слой сухого цемента и слегка его растереть, выполняя железнение. Для полного отвердения фундамента требуется 28 дней.

Перед дальнейшей кладкой самой печи на фундамент укладывают слой гидроизоляции, например 2 слоя рубероида.

Обратите внимание, что для русской печи с лежанкой размер фундамента должен быть больше ее основания как минимум на 10 см.

Кладка русской печи по рядам — как сложить своими руками

Чтобы успешно справиться с задачей, стоит соблюдать порядовку русской печи с лежанкой и плитой. Ее мы подробно опишем далее. Нужно сложить печь в доме своими руками пошагово, внимательно выполняя каждый этап кладки.

Итак, 1-й ряд выкладываем сплошным слоем. Его размер будет составлять 4,5×5 кирпичей. Толщина швов между обычными кирпичами будет составлять 7 мм, а вот при кладке шамотных кирпичей шов делают не толще 5 мм.

Следующие 2 ряда выкладываем аналогичным образом по чертежу русской печи с лежанкой. На этих уровнях начинаем формирование поддувала, не забыв установить для него дверцу 250×130 мм и 4 люка для прочистки 130×130 мм. На данном этапе также формируем горизонтальный дымоотводящий канал и нижний колпак.

Четвертый ряд кирпичей перекрывает заслонки люков и поддувала. В это же время начинается выкладка топливника. Обратите внимание, что размеры полнотелых и шамотных кирпичей должны быть одинаковыми. Поэтому используйте только изделия марки ША-8 или ШБ-8. Укладываем над поддувалом колосниковую решетку РД-6.

Формирование крайнего вертикального дымового канала начинается на 5 уровне. Его перекрывают кирпичами, одновременно расширив перегородку нижнего колпака. Не забудьте оставить вокруг колосников отверстие в 5 мм, чтобы металлу при нагревании было куда расширяться. Кроме того, на торцевых блоках топки необходимо сделать срезы под 45º.

Сооружая 6-й ряд маленькой русской печи своими руками, устанавливаем топочную дверку, а также заканчиваем перекрытие перегородки нижнего колпака. Размер дверцы ДТ-4 — 250×280 мм. Для надежности сквозь отверстия в дверцах топки и люков сначала продевают обожженную стальную проволоку, а затем вмуровывают ее в швы между рядами кладки.

На 7-м ряду начинаем кладку среднего дымового канала, а в остальном повторяем конфигурацию предыдущего уровня.

Частичное перекрытие нижнего колпака выполняем на 8-м ряду кладки.

9-й ряд кладки окончательно покрывает нижний колпак. Оставляем лишь отверстия для вертикальных дымовых каналов. Однако не делаем перегородку между топливником и вертикальным дымоотводом.

Перевязка свода колпака и монтаж варочной плиты в русской печи из кирпича своими руками выполняем на 10-м уровне. По периметру ряда укладываем металлический уголок 50×50 мм. Он защитит края кирпичей от сколов в процессе использования печи.

Обратите внимание на размеры чугунной поверхности. Лучше всего использовать плиту поменьше (размером 250×650 мм), чтобы ее края равномерно прогревались. Но если такую вы не сможете найти, подойдет и 400×700 мм, хотя и не так идеально. Не забудьте оставить между кирпичом и плитой компенсационный зазор в 5 мм.

В 11-м ряду продолжаем постройку вертикальных дымоотводящих каналов и выкладываем под горнила. Обратите внимание на размеры каналов. Все внутренние дымоотводы делают размером 250×130 мм, а крайний канал возле варочной поверхности можно слегка сузить.

На этом же этапе края варочной поверхности обкладывают кирпичом, из-за чего они сильно перегреваются и затрудняют замену плиты в случае необходимости. В левой части плитка обкладывается 2-мя шамотными кирпичами, склеенными и подрезанными под 45º.

Для склейки кирпичей подойдет специальный шамотный порошок, который используется при кладке всех огнеупорных кирпичей в печи.

Сама склейка выполняется так:

• Делаем диагональные срезы на кирпичах и полируем их до гладкости.
• Склеиваем кирпичи, наложив раствор слоем в 1 мм.
• Оставляем для просушки на 2-3 дня, после чего тщательно прокаливаем соединение в течение 7 часов.
• Проверяем результат. Если шов не изменился, можно укладывать кирпичи. Если расширился более чем на 3 мм – переделываем склейку.

Строение русской печи предполагает куполообразный свод варочной камеры. Его кладку начинают с 12-го ряда. В правом верхнем углу стоит предусмотреть дымоотводящее отверстие. Хотя если вы не рассчитываете использовать печку для обогрева, его можно и не делать.

Для кладки свода придется воспользоваться шаблоном. Его делают из фанерных листов. Берут две пластины, на них по бокам устанавливают две полусферы и обшивают все сверху тонкими досочками. Пластины помещают на кирпичи пода и поверх них начинают кладку свода. Обратите внимание, что закреплять шаблон нужно так, чтобы после сборки свода его можно было удалить.

Сам 12-й уровень на всем остальном пространстве печи повторяет конфигурацию предыдущего ряда.

13-й ряд при кладке кирпичной печи с лежанкой и плитой выполняется так же, как и нижний. Правда, на правой стенке кирпичи нужно укладывать подрезанные. При этом между сводом и стеной остается отступ в 3-4 мм.

Переход крайнего вертикального дымоотвода в средний канал выполняем на 14 ряду. Разогретые газы из топливника будут вымещать холодный воздух вниз в средний дымоотвод. В нем воздух будет прогреваться и выходить по крайнему каналу. Амбразуру горнила делают из двух полосок стали 50×6 мм, которые кладут поверх 14 ряда кирпичей.

На 15-м ряду нужно перекрыть амбразуру кирпичами. Их нужно срезать под 45º и склеить.

В 16-м ряду продолжаем возведение дымоотвода из варочной камеры справа и перехода между каналами с левой стороны печи.

Поверх 16-го ряда со стороны фасада печи укладывают уголок 50×50 мм и полосу из стали 50×6 мм. На них в 17 ряду размещаем перекрытие фасада, используя обычный способ кладки полнотелыми кирпичами.

На этом же этапе заканчиваем перекрытие бокового перехода между каналами, оставив отверстие 130×130 мм, и устанавливаем заслонку. Этой заслонкой будут пользоваться только летом, поскольку в основном угарные газы будут эвакуироваться по другим ходам.

Дымоотвод из варочной камеры перекрываем заслонкой на 18 ряду. Размер канала 130×130 мм. Из-за сводчатой формы варочной камеры над ней образовывается небольшая ниша. Ее заполняют смесью из колотых кирпичей и глиняного раствора.

На 19 и 20 уровнях русской печи из кирпича с лежанкой выполняют кладку горизонтальных ходов верхнего колпака, а также монтируют 4 люка размерами 130×130 мм для прочистки. Когда печь полностью просохнет, внутреннюю часть стыков люков промазывают глиной для герметизации и во избежание подсоса воздуха.

В 20-м ряду начинают постепенное сужение дымохода. Для этого кирпич в торце канала кладут со смещением внутрь не менее 30 мм и не более 60 мм.

Продолжаем сужать дымоход в 21-м ряду. Поверх кладки размещаем 2 стальные полосы 50×6 мм, на которые впоследствии ляжет перекрытие. Благодаря строению 19-21 рядов, формирующих верхний колпак, лежанка печи прогревается равномерно.

Перекрытие верхнего колпака начинаем с 22 ряда. Сначала ряд кирпичей максимально смещаем над ходами. А полное перекрытие колпака завершаем на 23 уровне, оставив лишь основной канал дымохода (260×260 мм) и дымосборник, расположенный над варочной поверхностью.

Ширина 24-го ряда меньше предыдущего на 2 кирпича. На этом этапе выполняется почти полное перекрытие дымосборника над плитой. Для этого укладываем несколько полосок стали. Площадка шириной в те самые 2 кирпича и станет лежанкой, хотя и достаточно узкой, чтобы на нее лечь.

25 ряд уже предыдущего еще на кирпич. К тому же, поверх дымовой камеры над плитой устанавливаем заслонку. Размеры хода с заслонкой — 260×260 мм.

В 26-м ряду выполняем перевязку трубы над заслонкой, так что ширина участка меньше нижнего ряда.

Три следующих ряда выкладывает аналогично 26-му. Однако в 27 ряду для перевязки подрезаем на ¼ центральные кирпичи с обеих сторон.

Для перекрытия дымосборного канала под 30 ряд кладем несколько стальных полосок 50×6 мм, после чего закрываем его. 31 ряд служит для перевязки предыдущего ряда. Таким образом, свободным остается лишь канал дымохода сечением 260×260 мм.

На последнем этапе нужно закончить выгон дымохода, который будет состоять из 6 кирпичей. До самого верха его размеры останутся неизменными — 260×260 мм.

Существуют различные проекты русских печей с лежанкой и плитой, однако описанная конструкция, разработанная Парфирьевым, наиболее проста в исполнении.

В качестве финишной отделки можно использовать керамическую плитку, штукатурку, либо оставить печку в первозданном виде – как вам больше понравится.

Просушка печи

Просушка русской печи длится приблизительно 30 дней. От этого требования отступать нельзя. Если вы решите затопить печь, не дожидаясь отведенного срока на просушку, то, скорее всего, в швах появятся трещины, и никакой замазкой устранить повреждения уже не удастся – придется все переделывать.

Рекомендации по правильной просушке печи:

• После выкладки печи, в период первых 14 дней должны быть открыты все задвижки и люки для прочистки для того чтобы вся конструкция смогла просушиться естественным путем. Как вариант, в топку можно поставить 200 ватную лампу накаливания, и включить ее на постоянку, чтобы воздух в ней смог беспрепятственно циркулировать.
• Далее следуют 14 дней принудительной сушки, при этом нужно будет закрыть дверцу топки и прочистные люки, открытыми должны остаться лишь заслонки. Во время активной сушки в первый и второй день нужно сжигать по 3-4 кг дров. После этого каждый день нужно прибавлять еще по 1-1,5 кг дров.
• На этапе сушки, перед переходом к протопке, следите за металлическими элементами печи – если на них перестанет конденсироваться влага, это будет свидетельствовать о том, что печь практически полностью высохла.
• Спустя еще две недели можно попытаться протопить печь на полную мощность. После целого дня протопки на следующий день все швы должны быть тщательно проверены на наличие повреждений, особенно возле топки. Малейшие трещинки замазываются не сразу, а в конце сезона.
• Если печь на протяжении длительного времени не протапливалась, ее запуск должен продолжаться на протяжении 3-4 дней.
• Иногда остывшая печь в начале отопительного сезона не хочет разгораться, или дымит. В таком случае нужно пооткрывать все нижние люки для прочистки и положить в каждый из них по комку смятой газеты. Спустя несколько минут после поджига газет должна возникнуть тяга, главное — не забыть после этого закрыть прочистные люки.

В завершение

В этой статье мы подробно узнали, как делать русскую печь своими руками. Оказывается, это не сложный процесс, и с ним сможет справиться каждый.

Русская дровяная печь образует центр традиционного русского дома.

Луук Винкельмолен

Открой Россию

2265

Гончаров, Великая Отечественная война, квас, Обломов, баня, дровяная печь

31 января 2017

Дровяная печь является центром традиционного русского дома. Этот тип печи очень большой по размеру, но очень эффективный, когда дело доходит до энергии. Благодаря своей конструкции тепло может долго сохраняться. Хорошая печь требует заправки только два раза в день. Этот значимый элемент быта часто можно встретить в литературе и анекдотах. Ниже я приведу несколько примеров.

Помимо обогревателя, плиты и коптильни для еды, печь была еще и лекарем, исцеляющим членов семьи от любых простуд. Более того, русская печь могла служить заменой бане. Люди могли избавиться от болезни через пот или просто расслабиться. Чтобы превратить дровяную печь в паровую баню, нужно было сделать несколько вещей. Во-первых, печь была нагрета до очень высокой температуры. Когда немного похолодало, из печи убрали уголь и продукты. Впоследствии стены будут забрызганы водой или квас – этот напиток готовится из ржаного хлеба – для наполнения паровой бани густым хлебным паром. Купальщицу ложили на деревянную полку и толкали в раскаленный центр печки. Наконец, вход в печку закрывали наглухо, оставляя парильщика на некоторое время потеть.

Русская печь также используется как место для сна. На печи или между стеной и печкой полка давала теплое место для чтения книги или сна. Такой способ использования печи встречается в Обломов , известный роман, написанный Иваном Гончаровым . Захар , слуга главного героя Обломова, целыми днями лежит на печи. Каждый раз, когда Обломову что-то нужно, он звонит Захару. Затем в другой комнате он слышит глухой звук того, как его слуга прыгает с печи.

Один из моих преподавателей в институте рассказал мне еще одну интересную историю о русских дровяных печах. Бабушка рассказывала ей, что во время Великой Отечественной войны она и ее семья мылись в печке. Дровяная печь была достаточно большой, чтобы в ней мог поместиться человек. Встать прямо было невозможно. Каждый раз, когда кто-то хотел умыться, ему нужно было проползти через вход в печь, обойти огонь и взять воду, нагретую в печи. После этого приходилось вылезать из печки, снова пачкаясь.
