Соединительные электрические колодки: разновидности клеммников для проводов

Те, кто ремонтирует проводку дома самостоятельно, не раз сталкивался с такой проблемой, как соединение проводов. Сегодня существует немало методов для этого от знакомого всем дедовского способа скрутки до современных электрических соединительных колодок. Вне зависимости от вида работ — ремонт сети или подключение новых элементов (розетка, выключатель и т. д) — соединение должно быть надежным, ведь от этого зависит безопасность жилища.

  • Способы соединения проводов
  • Разновидности клеммников
    • Клеммы Legrand
    • Самозажимные устройства
    • Приспособления ножевого типа
  • Советы опытных электриков

Способы соединения проводов

Существует множество методов соединения проводников. Самые основные:

  • механическая скрутка;
  • коммутация с помощью пайки;
  • использование клеммных колодок для соединения проводников.

Абсолютно любое присоединение должно соответствовать ряду требований, с помощью которых обеспечивается его прочность и безопасность.

Некоторые из них:

  • механическая прочность;
  • стабильные свойства в течение всего периода службы;
  • доступное расположение, чтобы можно было добраться к ним для проверки целостности и ремонта;
  • электрическое сопротивление должно быть не более чем 1,2 от значения сопротивления всего проводника.

Метод скрутки проводов сегодня уже не предусмотрен правилами устройства электрических установок, но до сих пор широко применяется на практике, особенно в старых домах. Сейчас на смену этому способу пришло соединение с помощью изолирующих зажимов, которые представлены в виде пластмассовых колпачков со стальной пружиной внутри. Такой колпачок нужно навинчивать на жгут из проводов, образуя прочный контакт между ними. Этот способ соединения используется для проводов из одинаковых материалов.

Пайка или сварочные работы являются очень трудоемким процессом, требующим достаточной квалификации мастера и специального оборудования. Зачастую этот метод используется при монтировании электрических систем со слабым током. Кроме этого, способ относится к неразъемным соединениям, используется для однородных материалов.

Соединительные клеммы позволяют избегать прямого контакта различных материалов между собой, например, алюминия и меди. Соприкосновение этих материалов способно вызвать электрическую коррозию, вследствие которой соединение будет быстро окисляться.

Разновидности клеммников

Зачастую соединительные клеммы для проводов изготавливают из латуни. В основном стандартная сборка состоит из двух штук, но бывают виды с большим количеством. Более дорогие варианты зажимов заполняются специальным гелем, который предотвращает коррозию соединяемых проводов. Эти приспособления различаются по диаметру проводников, допустимому напряжению и току.

Сегодня существует 3 вида электрических колодок:

  • ножевые;
  • винтовые;
  • пружинные.

Клеммы Legrand

Это разновидность винтовых клемм для электрических проводов различных диаметров и материалов. Следует отметить, что такой тип клемм не используется для соединения многопроволочных проводников. Исключением являются проводники, которые обжимаются специальным наконечником из латуни. Винтовыми зажимами нежелательно коммутировать алюминиевые провода. Это обусловлено низкой прочностью последних, ведь алюминий легко продавить прижимающим винтом до повреждения структуры металла.

Известным производителем винтовых соединительных клемм является фирма Legrand. Приспособления изготавливаются из латуни, затем покрываются слоем никеля. Благодаря этому достигается надежный контакт присоединения и высокие свойства проведения тока. В качестве изолирующего материала используется полипропилен, с которым можно работать при температуре от -20 до +100 градусов.

Кроме этого, материал устойчив к действию открытого огня.

Популярность соединительных систем Legrand объясняется рядом характеристик, которые отличают клеммы этой фирмы от других. Основные особенности:

  • высокопрочные соединения;
  • широкий размерный ряд;
  • возможность работы не только со слаботочными, но и с силовыми цепями;
  • разнообразные цветовые гаммы, которые позволяют обеспечить различие проводов разного назначения;
  • многоступенчатая система тестирования готовой продукции, которая обеспечивает соответствие всем необходимым параметрам.

Надежность и долговечность клеммы для проводов можно обеспечить только при должной эксплуатации и монтаже. Основные советы специалистов при монтаже электрической колодки:

  • медный и алюминиевый провода не должны соприкасаться внутри клеммы;
  • при проведении соединения с помощью системы Legrand нужно избегать механических напряжений, которые могут вызвать ослабление контакта;
  • необходимо ежегодно просматривать провода и подтягивать винты до нужного напряжения.

Перед началом крепления нужно зачистить изоляционную обмотку провода на ту длину, которая равна половине размера металлической шины. Затем при помощи отвертки вывинтить прижимной винт и установить провод в отверстие клеммы. После этого затянуть прижимное устройство с усилием, чтобы обеспечить надежный контакт провода с шиной.

Компания выпускает клеммы блоками по 12 штук. Они способны выдержать напряжение в 380 вольт. Эти параметры зависят от сечения проводов. Требуемое количество легко отделить от общего блока при помощи ножа.

Самозажимные устройства

Фирма Wago выпускает такие типы соединений, которые не нужно ежегодно обслуживать, как предыдущий вариант. С помощью пружинных клемм без винтов можно коммутировать провода различных диаметров. Такие соединения обладают преимуществами по отношению к другим видам. Некоторые из них:

  • устойчивы к вибрациям;
  • пружина дает постоянное давление на провода, компенсируя их деформацию и обеспечивая непрерывное электрическое сопротивление;
  • простой монтаж, не требующий специальных инструментов;
  • возможность многоразовых подключений без повреждений токопроводящих жил.

Клеммники для проводов компании Wago изготовлены из меди, которая обработана посредством лужения. Некоторые виды заполняются антикоррозийной смазкой.

Провод зажимается плоской пружиной, изготовленной из стали и покрытой сплавом хрома и никеля. Изоляционный корпус изготовлен из поликарбоната. Этот материал обладает широким температурным диапазоном, химической стойкостью к атмосферному действию и агрессивным материалам. Существует несколько вариантов конструкций:

  • Push Wire — этот тип применяют для неразъемных соединений. Жесткая пружина не дает извлечь провод, не повредив его.
  • Cage Clamp применяются для многоразовых соединений. С его помощью можно коммутировать даже очень гибкие проводники.

Перед монтажом электрической колодки нужно зачистить изоляционную обмотку проводника на 10−13 мм. Затем плоскогубцами установить проводник в клеммник. После проведения манипуляции визуально проверить глубину установки провода.

Приспособления ножевого типа

Соединение проводников ножевыми клеммниками применяется тогда, когда нормативами предусмотрен монтаж цепочки с помощью неразрывной токопроводящей жилы. Зачастую такие требования относятся к цепи зануления.

Монтаж такой коммутационной системы осуществляется без зачистки проводников от изоляционной обмотки. Для этого нужно вставить провода в устройство и обжать их. Ножевидные контакты прорезают изоляционную обмотку, обеспечивая надежный контакт. Соединительные колодки такого типа выпускают фирмы Legrand, Klemsan. Они рассчитаны на напряжение в 220 В. Максимальный ток варьируется в зависимости от сечения проводников.

Советы опытных электриков

Хороший контакт присоединения зависит не только от качества клеммников, но и от подготовительных этапов. Некоторые из них:

  • Зачищать провода нужно специальными инструментами. Это необходимо для того, чтобы не повредить токопроводящую жилу.
  • С поверхности проводников необходимо обязательно снимать оксидные пленки.
  • Чтобы обжать многопроволочные проводники, необходимо как можно более точно подобрать гильзу.
  • Заводить проводник в клеммник нужно как можно глубже, практически до начала изоляционной обмотки.
  • Методом вытягивания проводника нужно проверить прочность коммутации.
  • Нужно иметь запас провода, чтобы исключить механические нагрузки на клеммы.
  • В распределительной коробке соединения должны располагаться как можно дальше друг от друга. Это необходимо для того, чтобы минимизировать вероятность короткого замыкания при чрезмерном нагреве.

Соединение проводов — одна из самых простых операций во время монтажа электросетей. Следует отметить, что от качественного выполнения процедуры зависит полноценное функционирование сети. Надежное соединение способно обеспечить стабильные характеристики сети, которые оказывают влияние на беспрерывную работу электроприборов.

Колодка соединительная электрическая для проводов

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

  1. Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
  2. ножевых;
  3. вилочных;
  4. кольцевых;
  5. штыревых;
  6. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Способы соединения проводов

Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например, медь и алюминий.

С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой. При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки — это оплавление изоляции в местах соединений, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

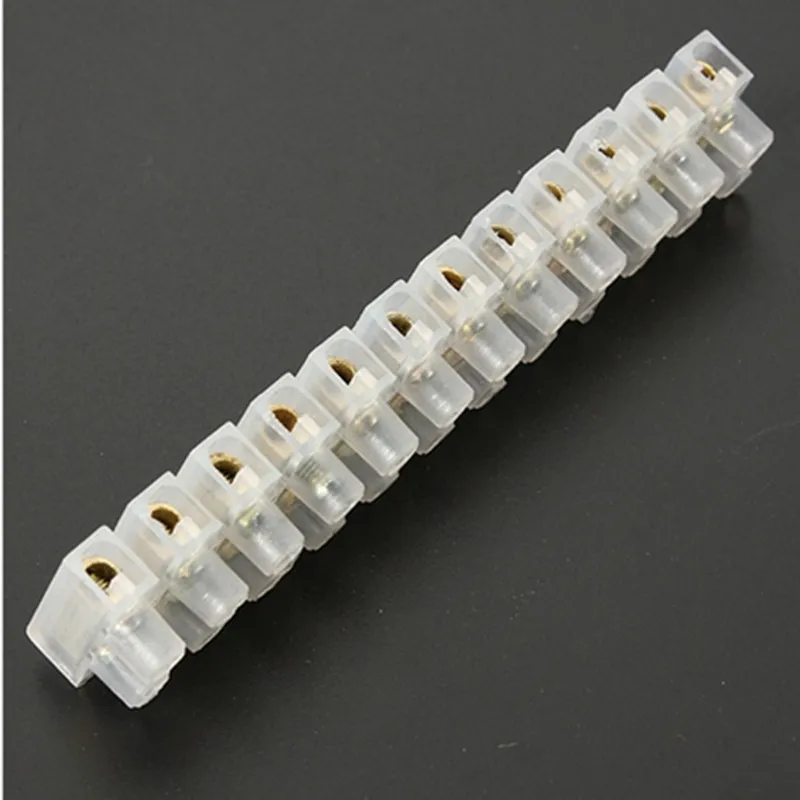

Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми. Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клеммники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago». Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

Ответвительные и соединительные сжимы или как их называют в народе «орех электромонтажный» служат для подсоединения электропроводов к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например, для присоединения к воздушной линии из алюминия.

Какие клеммы для соединения проводов лучше использовать

Основное предназначение клемм – это правильное соединение проводов. В зависимости от этого и нужно выбирать изделия. Чтобы сделать грамотный стык нужно подобрать определенные типы клемм. Изделия отличаются номинальным значением тока и диаметром провода. Все параметры указываются на корпусе клеммы. Некоторые модели могут содержать внутри специальный наполнитель. Этот гель предотвращает процессы окисления и улучшает надежность соединений.

Выбрать клеммник можно по материалу корпуса:

  • клеммная колодка из керамики используется в электроустановках с особым температурным режимом, например, в силовых шинах или в нагревательном оборудовании;
  • полипропилен представляет собой прочный материал с пластичными свойствами. Он замечательно противостоит разным нагрузкам и не деформируется. Используется для бытовых приборов освещения;
  • полиамид обладает великолепными характеристиками. Используется для колодок, которым требуется повышенная нагрузка;
  • карболит способен выдержать статические нагрузки на вибрацию;
  • поливинилхлорид используется для колодок, которые применяются для слаботочных соединений. Это может быть освещение или бытовая техника;
  • эбонит и текстолит также используются для изготовления клеммных колодок.

Типы клеммных колодок

Разъёмные. Помимо основного разъёма, предназначенного для крепления проводов, в таких конструкциях есть разъём для подсоединения к другим клеммам.

Винтовые. В винтовых клеммных колодках базовым элементом для фиксации проводов является винт.

Нажимные. Фиксация проводов происходит внутри колодки, а закрепление – посредством нажатия на рычаг. Соединение получается быстроразъёмные.

Барьерные. Подобный вид колодок считается самым устойчивым к большим токовым нагрузкам. Их применяют в сети с повышенным значением напряжения.

Пружинные. Пружинные клеммные колодки по своему исполнению схожи с нажимными. Это неразъёмные конструкции, в которых крепление провода происходит внутри конусной цанги. Хотя в отдельных моделях размыкание предусмотрено. Но такие клеммы нельзя применять повторно.

Отдельно стоит отметить клеммные колодки с предохранителем. Также существуют клеммы с защитой от взрывания.

Соединение телевизионного коаксиального кабеля

Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:
– TV удлинителем, в продаже бывают от 2 до 20 метров
– с использованием переходника TV F гнездо — F гнездо;
– пайкой паяльником.

Ознакомиться с пошаговой инструкцией соединения коаксиального телевизионного кабеля Вы можете, посетив отдельную статью сайта «Соединение TV кабеля».

Соединение провода мишура скруткой с одножильным или многожильным проводником

При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.

Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.

В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.

Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу». Нитка из мишуры не удаляется.

Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.

Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.

Электрический контакт

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки невозможно обойтись без соединения проводов.

  1. В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
  2. надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
  3. механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Разновидности клеммных колодок по расположению контактов

Самая простая колодка — это металлическая рейка с рядом контактных зажимов. Предназначена для объединения множества проводов с одним номиналом. Например, нулевая шина или заземление.

Основной провод приходит на один из винтовых зажимов, и вся колодка приобретает необходимый потенциал.

Проходной тип предназначен для линейного соединения проводов. Часто применяется для сращивания разных металлов (медь и алюминий).

Есть и другая разновидность проходного клеммника.

Главный принцип — параллельные проводники разделены диэлектриком.

Барьерные колодки похожи на проходные, но в них защита от замыкания соседних проводов реализована надежнее. Диэлектрик выходит за плоскость контакта, дополнительно защищает колодку от случайного короткого замыкания (например, падения на клеммы токопроводящего элемента).

Недостатки колодок

Прижимное соединение разных типов имеет ощутимые недостатки:

  1. Часть электриков считают, что пружинные изделия не слишком хорошо приспособлены для больших нагрузок. Монтировать клеммные колодки рекомендуют для слаботочных цепей: освещения, экономичных бытовых приборов и т. п.
  2. Винтовые клеммники плохо удерживают алюминиевые провода. Даже если соединение выполнено правильно, оно ослабевает с течением времени. Такие электроустановки рекомендуется проверять 1-2 раза в год и заново протягивать винты.

Даже качественное клеммное соединение не слишком долговечно из-за образующейся на металлических поверхностях окисной пленки.

Виды клемм для соединения проводов

Способы соединения электрических проводов между собой

Как пользоваться клеммниками Wago для соединения проводов?

Как можно соединить провода в распределительной коробке?

Как правильно соединить медный и алюминиевый провода?

Способы соединения провода СИП с разными кабелями

Не выходит из моды скрутка

Современный рынок в таком многообразии представляет клеммы для соединения электрических проводов, что, казалось бы, давно уже пора забыть о скрутках. Но у электриков этот метод упорно продолжает пользоваться популярностью, несмотря на то, что заводские соединители обеспечивают безопасность и надёжность. Помимо этого, клеммы гораздо удобнее в использовании и выглядят эстетичнее, чем скрученные провода, перемотанные изолентой.

Есть у скрутки ещё один очень веский недостаток. Если рассматривать этот метод объективно, он не подходит ни под одно понятие – разъёмное соединение или неразъёмное. По логике понятно, что у разъёмного концы могут неоднократно разъединяться. Но скрутку нельзя назвать полноценным разъёмным соединением, потому что с каждым разом после раскручивания и повторного закручивания концы проводов будут портиться. Под понятие неразъёмного соединения скрутка тоже никак не подходит, потому что не обладает необходимой стабильностью, прочностью и надёжностью.

Как сделать хорошую скрутку рассказано в этом видео:

Но если вы никак не отвыкните скручивать жилы проводов, то пользуйтесь хотя бы вместо изоляционной ленты удобными и безопасными соединительными колпачками.

Производители

Большое значение отводится компании-изготовителю. Известная марка служит своеобразной гарантией качества изделия. Поэтому не стоит экономить. Колодки от недобросовестных производителей могут расплавиться и привести к замыканию проводки.

Самыми популярными компаниями, занимающимися выпуском клемм, являются WAGO Kontakttechnik и Phoenix Contact.

В заключение отметим, что такие понятия, как клеммная колодка и универсальность, несовместимы. Каждая отдельная ситуация требует индивидуального выбора клеммника с учётом электрических и прочностных показателей. Поэтому, прежде, чем идти за покупкой клеммного соединения, нужно озаботиться составлением схемы проводки, определиться и высчитать требуемое число и тип клемм.

Какой клеммник лучше всего

Пришло время сделать вывод и написать нескольких слов о каждом типе разъема. Для удобства сведм это в таблицу:

Клеммная колодка винтовая

Преимущества:1. Универсальный – кабели различных типов и размеров
2. Можно подключить много проводов
3. Цена низкая		 Недостатки:1. Размер велик при подключении нескольких проводов
2. Трудная сборка по сравнению с другими
3. Чувствительность к вибрациям

Разъем с подвижным зажимом

Преимущества:1. Универсальный в поперечном сечении проводов до 4 мм2
2. Очень удобно использовать		 Недостатки:1. Размер большой
2. Самый большой разъем всего на 5 проводов
3. Цена высокая

Клеммник с пружинным зажимом

Преимущества:1. Размер очень маленький
2. Может подключать до 8 проводов.
3. Быстрая сборка		 Недостатки:1. Максимальная площадь поперечного сечения провода 2,5 мм2.
2. Невозможное подключение многожильного кабеля.
3. Трудно отсоединить провод от разъема

Абсолютного лидера тут нет – каждый имеет свои достоинства, особенности применения и недостатки. Поэтому редакция сайта 2 Схемы советует запастись ими всеми и использовать каждый по ситуации.

Гильзы

Когда нужны мощные зажимы для нескольких проводов используют гильзы. Они представляют собою лужёную трубку из меди, либо плоский наконечник с проделанным отверстием для крепления.

В гильзу необходимо вставить все соединяемые провода и обжать при помощи специального приспособления кримпера (обжимные клещи). Такой зажим для проводов имеет ряд положительных сторон:

  1. Очень удобно использовать наконечники с отверстиями, когда есть необходимость закрепления узлов проводов на корпусах с помощью винтов.
  2. Обжим в месте соединения не способствует повышенному сопротивлению.

Как видите, зажимов для проводов существует очень много, каждый со своими достоинствами и недостатками. Выбирайте, исходя из того, какие провода вам необходимо соединять, где будет располагаться место соединения. Но не забывайте о том, что самое главное в электричестве, это надёжность и безопасность.

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

  • увеличение темпа разводки проводки;
  • экономия изоляционных материалов;
  • большая наглядность электропроводки для ремонтного персонала;
  • возможность оперативных переключений в схеме;
  • быстрая замена поврежденных электрических установок.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

  1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
  2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями

Плюсы применения Ваго:

  • быстрый безвинтовой монтаж;
  • минимальный набор нужных инструментов и материалов;
  • клеммник легко купить даже в небольшом электротехническом магазине;
  • аккуратность и логичность проводки;
  • соответствие правилам безопасности.

Минусы клеммников:

  • необходимость в периодическом осмотре;
  • должны быть визуально доступны;
  • плохо справляются с нагрузками больше 1 кВт;
  • большое переходное сопротивление контактов;
  • риск перегрева и расплавления;
  • высокая стоимость.

Необходимость конструкции

Бытует мнение, что при установке электропроводки можно обойтись без клеммной конструкции. Теоретически это возможно. Однако на практике отсутствие распределительной коробки только усложняет процесс монтажа электропроводки. В этом случае каждый источник потребления электроэнергии необходимо лично присоединять к распределительному щитку с помощью отдельного провода. Индивидуальное соединение требует больших финансовых расходов, поэтому благоразумней использовать клеммную коробку. Распределительная конструкция обладает некоторыми привлекательными достоинствами:

  1. Возможность периодического осмотра электрической системы. Большинство проблем с электрическими проводами связано с нарушениями в их соединении. Для устранения подобных трудностей следует иметь открытый доступ к целой системе.
  2. Пожарная безопасность. Распределительные конструкции повышают уровень пожарной безопасности. Самыми уязвимыми в этой ситуации являются места соединения проводов. Отсутствие плотного контакта вызывает большое сопротивление, из-за чего соединительные участки чрезмерно нагреваются. Такие изменения вызывают пожар.
  3. Использование распределительной системы помогает экономить.
  4. С клеммной конструкцией провода выглядят эстетично и не занимают много места.
  5. Система электроснабжения легко поддаётся ремонту. В распределительной коробке доступны все соединения и провода, поэтому при необходимости легко найти повреждённый участок и заменить пострадавшие элементы действующей электросистемы.

Разновидности клеммников по материалу корпуса

Как минимум, несущая часть изготавливается из диэлектрика. Исходя из его характеристик, производитель подбирает минимально допустимые расстояния между клеммами, исключающие воздушный пробой.

  1. Керамика. Этот материал имеет массу достоинств, и, пожалуй, один недостаток: он хрупкий. Керамическая клеммная колодка применяется в электроустановках с напряженным температурным режимом: нагревательные приборы, мощные силовые шины (допускается естественный нагрев проводника). Кроме того, керамика применяется при организации проводки рядом с механизмами, которые имеют высокую рабочую температуру. Единственное ограничение — в местах установки керамических клеммников не должно быть вибрационных и ударных нагрузок.
  2. Полипропилен. Прочный, относительно пластичный материал. Хорошо противостоит ударным нагрузкам и вибрации, не трескается при деформации. Однако его температурные и диэлектрические характеристики не позволяют использование в высоковольтных сетях, с расположенными по соседству нулевым и фазным проводом. Поэтому полипропиленовые изделия обычно применяются на одной линии (либо ноль, либо фаза), и имеют ограничение до 600 вольт. Еще одно применение — клеммы для подключения приборов освещения бытовой мощности. В таких колодках может соседствовать ноль и фаза.
  1. Полиамид. Прочный негорючий материал с отличными характеристиками. При этом относительно дорогой. Применяется в колодках, к которым предъявляются высокие эксплуатационные требования. Благодаря устойчивости к внешним воздействиям, полиамид может использоваться как в несущих элементах, так и при изготовлении прочного внешнего корпуса.
  2. Карболит. Пожалуй, лучшие характеристики негорючести, да и диэлектрик из этого материала хороший. Выдерживает статические нагрузки и вибрацию, но при ударах может расколоться. Клеммные колодки карболитовые применяются в любых электроустановках, кроме нагревательных элементов. Разве что корпуса из них получаются не очень прочные. Карболитовые колодки массово применяются в бытовой светотехнике. Практически каждая вторая люстра подключена с помощью такого коммутатора.
  1. Поливинилхлорид (ПВХ). Колодки массового применения для слаботочных соединений. Опять же, бытовая техника и освещение. Материал негорючий, достаточно прочный, однако при нагреве деформируется. Главное достоинство — низкая цена. По этой причине многие недобросовестные электрики используют эти колодки не по назначению, при сборке мощных электроустановок. Такая «экономия» часто приводит к выходу из строя распределительных щитков и отказам электрооборудования. Кроме того, такие колодки выпускаются в удобном форм-факторе: линейку легко можно разделить на необходимое количество контактов.
  1. При изготовлении клеммных колодок для проводов, еще применяется текстолит и эбонит. Но это штучные изделия для определенных проектов: материал слишком дорогой.

Клеммные колодки винтового типа

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5мм2 по 35мм2.

К достоинствам винтовых колодок можно отнести:

  1. Не требуется специальный инструмент (нужна только отвертка).
  2. Возможность многократного использования.
  3. Возможность использования необходимого количества сегментов.

Винтовые колодки имеют также целый ряд недостатков:

  1. Высокое переходное сопротивление.
  2. Невысокая надежность (при вибрации ослабевают).
  3. Ограничения по материалу проводов.
  4. Длительность монтажа.
  5. Требуется определенный навык для затяжки.
  6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно соединять алюминиевые провода. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

Выполнить монтаж винтовым соединением очень просто:

  1. От колодки отрезать необходимое количество клемм (обычным ножом).
  2. Зачистить изоляцию соединяемых проводов (на 5-12мм).
  3. Вставить зачищенные концы проводов в клеммы;
  4. Затянуть винты.

Справиться с этим несложно

Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Цены на продукцию зависят не только от технических характеристик, но и от производителя:

ИзготовительТипХарактеристикиЦена,руб
TridonicEKL 0 S450V,32A,12пар,4мм2, белый.55,64
LegrandNybloc 034211250V,24A,12пар,4мм2, черный.209,00
KornerOK 432-PLP-BN450V,32A,12пар,4мм2, белый.118,68
TridonicEKL 3 S750V,76A,12пар,16мм2, белый.158,78
LegrandNybloc 034211250V,76A,12пар,16мм2, белый.540,49
Werit112-11521250V,63A,12пар,16мм2, белый.299,23

Какие бывают клеммные колодки — фото и видео подключения клемм и советы по выбору производителя

Использование клеммных колодок – это лучший способ упорядочить разводку проводов. Именно такие электротехнические элементы, как клеммники, гарантируют надёжность и долговечность проводки в целом.

Краткое содержимое статьи:

Особенности и преимущества клеммных колодок

Клеммные соединения представляют собой пару или несколько пар контактов, расположенных в колодке. Именно она обеспечивает отсутствие необходимости в скручивании проводов. Как видно на фото клеммной колодки, в ней две пары проводников объединены общим контактом. Крепление жил происходит внутрь соединителя.

Важный момент – клемма должна соответствовать напряжению. Если конструкцию подобрать неграмотно, то она может не выдержать нагрузки. На сегодняшний день клеммы применяются довольно часто.

Достоинства:

  • Аккуратность.
  • Безопасность.
  • Возможность в любой момент времени отключить необходимую линию, не обесточивая всю систему.
  • Надёжность.
  • Простота использования.
  • Терпимость к ошибкам при монтаже схемы.
  • Финансовая доступность.

Классификация клеммных колодок

Клеммы применяют в самых разных областях электромонтажа. Сегодня можно встретить клеммные соединения не только для отдельных пар проводников, но и колодки, предназначенные для создания системных пар разных уровней.

В зависимости от назначения, клеммные колодки делят на элементы, используемые для:

  • соединения между собой проводов;
  • печатной платы;
  • DIN-рейки;
  • кросс-модулей.

Кроме того, клеммы могут отличаться по числу рядов и по способу их зажима.

Типы клеммных колодок

Разъёмные. Помимо основного разъёма, предназначенного для крепления проводов, в таких конструкциях есть разъём для подсоединения к другим клеммам.

Винтовые. В винтовых клеммных колодках базовым элементом для фиксации проводов является винт.

Нажимные. Фиксация проводов происходит внутри колодки, а закрепление – посредством нажатия на рычаг. Соединение получается быстроразъёмные.

Барьерные. Подобный вид колодок считается самым устойчивым к большим токовым нагрузкам. Их применяют в сети с повышенным значением напряжения.

Проходные. Позволяют произвести два параллельных подключения на одной клеммной конструкции.

Пружинные. Пружинные клеммные колодки по своему исполнению схожи с нажимными. Это неразъёмные конструкции, в которых крепление провода происходит внутри конусной цанги. Хотя в отдельных моделях размыкание предусмотрено. Но такие клеммы нельзя применять повторно.

Отдельно стоит отметить клеммные колодки с предохранителем. Также существуют клеммы с защитой от взрывания.

Виды клеммников в зависимости от материала корпуса

Корпус клеммы может быть:

Керамическим. У керамики множество плюсов и всего один минус — хрупкость

Полипропиленовым. Полипропилен характеризуется прочностью, пластичностью, устойчивостью к механическим нагрузкам и вибрациям. Другое достоинство – отсутствие трещин при деформации. Недостаток – температурные и диэлектрические показатели оставляют желать лучшего.

Полиамидным. Полиамид – это материал, преимущества которого – прочность, негорючесть, устойчивость к внешним нагрузкам. Минус – дороговизна.

Карболитовым. Отличные диэлектрические характеристики, негорючесть, устойчивость к статическим нагрузкам и вибрации – это всё плюсы. Недостаток – низкая ударостойкость.

Поливинилхлоридным. Преимущества ПВХ – негорючесть, прочность, низкая стоимость. Минус – деформация при высокой температуре.

Также можно встретить клеммники из текстолита или эбонита. Но из-за их высокой стоимости, применяются они довольно редко и лишь для определённых проектов.

Производители

Большое значение отводится компании-изготовителю. Известная марка служит своеобразной гарантией качества изделия. Поэтому не стоит экономить. Колодки от недобросовестных производителей могут расплавиться и привести к замыканию проводки.

Самыми популярными компаниями, занимающимися выпуском клемм, являются WAGO Kontakttechnik и Phoenix Contact.

В заключение отметим, что такие понятия, как клеммная колодка и универсальность, несовместимы. Каждая отдельная ситуация требует индивидуального выбора клеммника с учётом электрических и прочностных показателей. Поэтому, прежде, чем идти за покупкой клеммного соединения, нужно озаботиться составлением схемы проводки, определиться и высчитать требуемое число и тип клемм.

Фото клеммных колодок

Вам понравилась статья? Поделитесь 😉



Колодки соединительные

Колодки соединительные

Сортировать по

Название товара +/-

Колодка «байонет» 3 контакта угловая
12000498
Колодка «байонет» 4 контакта прямая (АХ-522)
32000322
Колодка «байонет» 4 контакта угловая (АХ-523-1)
32000326
Колодка «байонет» 7 контактов прямая (АХ-503)
32000323
Колодка «байонет» 7 контактов угловая (АХ-503-1)
32000327
Колодка «байонет» 8 контактов прямая (АХ-527)
32000324
Колодка «байонет» 8 контактов угловая (АХ-526)
32000328
Колодка без провода клавиш 2108
12000030
Колодка без провода кнопки стеклоподъёмника
12000031
Колодка без провода лампы h5
12000033
Колодка без провода №1
12000023
Колодка без провода №2
12000025
Колодка без провода №4
12000026
Колодка без провода №6
12000027
Колодка без провода №8
12000028
Колодка с проводом герметичная №1
18000397
Колодка с проводом герметичная №2
18000398
Колодка с проводом герметичная №2 (1/2-внутренняя часть)
32000084
Колодка с проводом герметичная №2 (в гофре)
33000308
Колодка с проводом герметичная №2 усиленная (контакт 6,3мм)
32000495
Колодка с проводом герметичная №2 усиленная (контакт 9,5мм)
32000496
Колодка с проводом герметичная №3
18000399
Колодка с проводом герметичная №3 усиленная (контакт 6,3мм)
32000497
Колодка с проводом герметичная №4
18000400
Колодка с проводом герметичная №5
32000515
Колодка с проводом герметичная №6
18000404
Колодка с проводом герметичная №8
33000516
Колодка с проводом 1 контактная (с фиксатором)(Type 2)
12000507
Колодка с проводом 2 контактная (с фиксатором)(Type 2)
12000508
Колодка с проводом 3 контактная (с фиксатором)(Type 2)
12000509
Колодка с проводом 4 контактная (с фиксатором)(Type 2)
12000510
Колодка с проводом 6 контактная (с фиксатором)(Type 2)
12000511
Колодка с проводом 8 контактная (с фиксатором) (Type 2)
12000551
Колодка с проводом аварийной кнопки
12000356
Колодка с проводом блока гл. света 2108-2115
12000547
Колодка с проводом генератора Калина (помпа BOSH)
33000059
Колодка с проводом датчика заднего хода 2108
12000263
Колодка с проводом заднего фонаря 2104-09
12000044
Колодка с проводом заднего фонаря 2104-09 (завод)
12000494
Колодка с проводом заднего фонаря 2110
12000262
Колодка с проводом заднего фонаря ГАЗ 3302 (вилка)
12000261
Колодка с проводом заднего фонаря ГАЗ 3302 (розетка)
12000273
Колодка с проводом клавиш 2101-07
12000102
Колодка с проводом клавиш 2108
12000103
Колодка с проводом клавиш 2108-2115, Калина, Приора, Г3302 (Евро)
12000365
Колодка с проводом кнопки стеклоподъёмника
12000041
Колодка с проводом кнопки стеклоподъёмника (универсальной)
12000505
Колодка с проводом кнопки стеклоподъёмника 2170
12000483
Колодка с проводом коммутатора 08-09
12000042
Колодка с проводом концевика капота Калина, Приора, Гранта
12000426
Колодка с проводом лампы H-4 (кермическая в изоляции)
12000405
Колодка с проводом лампы Н-4 (сечение провода 0,75)
12000043
Колодка с проводом лампы Н-4 (сечение провода 1,5)
12000528
Колодка с проводом лампы Н-7 (керамическая в изоляции, прямая)
33000035
Колодка с проводом лампы Н-7 (керамическая в изоляции, угловая)
32000508
Колодка с проводом лампы Н-7 (пластмассовая)
12000408
Колодка с проводом лампы Н11
33000757
Колодка с проводом лампы Н8/Н11
33000087
Колодка с проводом лампы Н8/Н11 (с колодкой)
12000364
Колодка с проводом лампы НB3
33000085
Колодка с проводом лампы НB4
33000086
Колодка с проводом лампы НВ5/9007/9004
12000457
Колодка с проводом печки 2108-09
12000100
Колодка с проводом прикупивателя 2110, 1118
12000495
Колодка с проводом реле (Калина, Приора, Гранта)
32000042
Колодка с проводом реле (керамическая в изоляции)
12000404
Колодка с проводом реле (стартера)
12000414
Колодка с проводом реле 4/5-и контактная 0,75кв (пластмасс)
12000045
Колодка с проводом реле 4/5-и контактная 1,50кв (пластмасс)
12000542
Колодка с проводом трамблёра 2108 (холла)
12000046
Колодка с проводом №1
12000037
Колодка с проводом №2
12000038
Колодка с проводом №4
12000039
Колодка с проводом №4 (1/2) с пыльником
32000303
Колодка с проводом №4 (1/2-внутренняя часть)
12000189
Колодка с проводом №6
12000040
Колодка с проводом №8
12000047

Соединительный блок Russound EZB-8 Восьмипарный соединительный блок динамиков для использования с регуляторами громкости с согласованием импеданса в компании Crutchfield

Соединительный блок для восьми пар динамиков для использования с регуляторами громкости с согласованием импеданса

Товар № 543EZB8

Позволяет подключить до восьми пар динамиков с регуляторами громкости, соответствующими импедансу, к стереоусилителю или ресиверу

Соединительный блок Russound EZB-8 — передний

Соединительный блок Russound EZB-8

Соединительный блок Russound EZB-8

Соединительный блок Russound EZB-8

Позволяет подключить до восьми пар динамиков с регуляторами громкости, соответствующими импедансу, к стереоусилителю или ресиверу.

Для клиентов из Калифорнии:
Пожалуйста, нажмите здесь, чтобы прочитать предупреждение о предложении 65.

8 вопросов — 14 ответов

Товар № 543EZB8

49,99 долларов США

Купив этот товар, вы получите до 50 наград Точки.

Когда вы зарегистрируете учетную запись Crutchfield, вы будете зарегистрированы в программе Crutchfield Rewards. Зарабатывайте по одному баллу за каждый доллар, который вы тратите на наше снаряжение. Используйте свои бонусные баллы для оплаты будущих покупок.

Зайди в свой аккаунт прямо сейчас, или после того, как вы совершите покупку (вы получите баллы в любом случае).

Регистрация учетной записи Crutchfield

  • Обзор
  • Обзоры
  • Подробная информация
  • Аксессуары
  • Вопросы и ответы
  • Статьи
29 Дэйв Бар работал в компании Crutchfield с 1981 года до выхода на пенсию в 2016 году. После 23 лет работы в отделе продаж он присоединился к штату сценаристов домашнего аудио/видео. Нам будет очень не хватать опыта и хорошего юмора Дейва.

Еще от Дэйва Бара

Студийные мониторы Руководство по покупке

Как подключить поворотный стол с приемником

Jordan Mooney 1996 Pontiac Sunfire

Крис Стайлз 1988 Chevy Silverado

Timothy Rootes ‘1999 Chevy Tahoe

David Leonard’s 2003 Mitsubishipish’s 1999

95.undound

95.undound

95.undound

95059 Блок позволяет легко и аккуратно подключить до восьми пар динамиков с регуляторами громкости, соответствующими импедансу, к одному стереоусилителю или ресиверу — идеально подходит для многокомнатных аудиоприложений.

ПРОЧИТАЙТЕ

Этот соединительный блок Russound позволяет легко и аккуратно подключить до восьми пар динамиков с регуляторами громкости, соответствующими импедансу, к одному стереоусилителю или ресиверу — идеально подходит для многокомнатных аудиоприложений.

Блоки EZ-BLOCK предназначены для поверхностного монтажа. Расположите их в непосредственной близости от усилителя и проводки регулятора громкости. Используйте входящие в комплект заглушки с нажимным замком для крепления соединительного блока к стене, шкафу или структурированной электропроводке.

БЕЗ ЧИТАТЬ

Особенности продукта:

  • мощность: 150 Вт RMS на канал
  • для использования с регуляторами громкости, соответствующими импедансу
  • съемные резьбовые разъемы для проводов до 12 калибра
  • Наша 60-дневная гарантия возврата денег
  • MFR # 8100-536106

Комплектация:

Соединительный блок Russound EZB-8 Руководство пользователя

  • Соединительный блок для динамиков
  • 9 Разъемы для подключения динамиков (предустановлены)

Средний обзор:

18 отзывов

Спасибо за отзыв

Большинство отзывов обрабатываются и публикуются в течение 5 рабочих дней. После публикации отзыва вы получите электронное письмо с подтверждением.

Спасибо за отзыв!

Ваш отзыв появится в течение недели.

Фильтр по рейтингу

Фотографии клиентов

Сортировка отзывов

Подтвержденный клиент (Что это?)

Подтвержденная покупка сотрудника (Что это?)

Минусы:

Полезно?

<< >>

Подробности

Исследовано Стэйси Б. Крутчфилд Б.

Рассунд EZB-8 соединительный блок заменяет эти элементы:

  • Russound EZB-1SC
  • Rusnound EZB-2SC

Product Research 9000

Принятия

90039

Продуктное исследование 9000

. Придерживающиеся

9003 90039

Продуктное исследование 9000

9003 9003

Продуктное исследование 9000

9003 9003

.

: Russound EZB-8 — модульный блок подключения динамиков, который позволяет подключать несколько пар динамиков к одному усилителю. Имеет съемные штекерные разъемы с резьбовым соединением. терминалы для более простая проводка. Этот блок имеет один 4-проводный вход и восемь 4-проводных выходов. подключение до восьми пар динамиков. EZB-8 предназначен для использования с регуляторами громкости, соответствующими импедансу (например, ALT-126R от Russound) на отдельных парах динамиков.

Разъемы для подключения динамиков: Russound EZB-8 включает девять штекерных разъемов; восемь выходных разъемов для динамиков и один входной разъем усилителя. Каждый штекерный разъем снабжен четырьмя завинчивающимися разъемы для подключения динамика (16-14AWG).

Монтаж: EZB-8 предназначен для поверхностного монтажа.

Номинальная мощность: EZB-8 имеет номинальную мощность 150 Вт RMS, 300 Вт. ватт пик.

Соединительный блок Russound EZB-8 заменяет эти позиции

Добавление. ..

Руссаунд EZB-1SC

Соединительный блок для использования с регуляторами громкости, соответствующими импедансу

3 отзыва

  • Максимальная мощность: 150 Вт RMS на канал
  • для использования с четырьмя регуляторами громкости с согласованием импеданса

Добавление…

Руссаунд EZB-2SC

Модульный дополнительный соединительный блок к Russound EZB-1SC

  • только блок расширения требуется Russound EZB-1SC
  • для использования с регуляторами громкости с согласованием импеданса
  • Максимальная мощность: 150 Вт RMS на канал

Аксессуары для загрузки. ..

Уже задано 8 вопросов

А

У меня было восемь отдельных станций с двумя динамиками на каждой. Все они могли бежать одновременно. У каждой станции был свой настенный регулятор громкости.

[СКОТТ К., 20 мая 2022 г.]

А

Привет, Том, я установил этот блок для второй зоны по всему дому. В зоне 9к нему подключены колонки. 9 разделены на пары в комнате и один сингл в ванной комнате. Каждая пара находится на своем собственном переключателе громкости. Надеюсь, что это ответ на ваш вопрос. Спасибо, Джей Би

[Джим, 20 мая 2022 г.]

А

Да, я использовал EZB-8 с усилителем Sonos для своих уличных колонок. Если вы подключаете более двух пар динамиков к усилителю Sonos, вам понадобится блок согласования импеданса в виде модуля или регуляторов громкости динамиков со встроенным согласованием импеданса. Это необходимо для предотвращения низкого импеданса усилителя. и не перегреваться и/или отключаться.

[ ДЖОН  29 апреля 2021 г. ]

А

По спецификациям…. Мощная обработка звука: рассчитана на приемники/усилители мощностью до 150 Вт RMS на канал (подходит для использования с ресиверами/усилителями мощностью 300 Вт на канал) Простая расширяемость: рассчитана на пиковую мощность 126 Вт при постоянной мощности 42 Вт RMS, что позволяет работать почти все, что вам нужно для установки регулятора громкости Великолепное затухание 48 дБ Позволяет легко подключать до 8 пар динамиков, добавляя до 8 пар в любое время и добавляя второй EZB-8, когда требуется более 8 пар.

[ MikeInCT  15 марта 2021 г. ]

А

Я бы сказал нет, так как блок рассчитан на максимальную мощность 1200 Вт (150 x 8). Скорее всего, вам понадобится блок с винтовыми клеммами вместо быстроразъемных клемм. EZB-8 Разъем E-Z Клеммная колодка динамика Категория: Аксессуары для регулировки громкости EZB-8 является важным аксессуаром для всех профессиональных инсталляторов, который может использоваться при работе с несколькими регуляторами громкости от одного усилителя. В сочетании с регуляторами громкости, увеличивающими импеданс, проводка системы может быть значительно упрощена, что сделает установку более надежной, привлекательной и простой в обслуживании и ремонте в будущем. Используемые высококачественные компоненты в сочетании с высокой мощностью до 150 Вт RMS на канал и повышающей уверенность 10-летней гарантией создают мощную комбинацию по очень разумной цене, которую можно добавить к любой установке.

[Роберт, 11 октября 2020 г.]

А

Этот соединительный блок имеет в качестве входа один комплект проводов для динамиков и до восьми комплектов проводов для динамиков в качестве выхода. Если все ваши динамики подключены к одному и тому же каналу на ресивере, то это должно работать. Если динамики подключены более чем к одному каналу ресивера, вы можете поискать другую альтернативу.

[Уэйн, 05 июня 2020 г.]

A

Я не понимаю, почему бы и нет. Вы бы использовали только один выход.

[Доктор Г. Стивен, 04 июня 2020 г.]

A

Извините, я не могу помочь, так как я еще не использовал. В моем офисе девять динамиков, и я хочу подключить их к этому устройству и соединить их с парой каналов ресивера. Я не думаю, что есть заметное ухудшение качества звука, так как это простое соединение, но не могу этого обещать наверняка. Я бы попробовал! Удачи.

[ Ларри  04 июня 2020 ]

А

Да, ты можешь. У меня была аналогичная ситуация, когда я отодвинул свой усилитель подальше, поэтому я установил там блок Russound и проложил новые провода динамиков к новому месту моего усилителя.

[Кенни, 04 июня 2020 г.]

А

16/2

[ Большой папа  19 августа 2019 г. ]

А

Да, EZB-8 даст вам возможность добавить до 8 динамиков по 2 (пары) в каждую зону или канал вашей звуковой системы. .. Одно предупреждение: убедитесь, что ваш «входной» соединительный провод от вашего усилителя достаточного калибра, чтобы распределить разрядную нагрузку на все ваши пары динамиков. Помните, что каждая карта EZB одновременно выделяет только один канал для ваших динамиков.

[Бостон Томми, 14 января 2017 г.]

A

Должен нормально работать в системе 70 вольт. Это просто соединительный блок, без согласования сопротивлений. Так что, если ваши провода подключены, вы можете использовать это, чтобы соединить их.

[Роберт, 27 апреля 2015 г.]

А

Так и должно быть, это всего лишь соединительный блок, который позволяет вам взять один набор сигналов и разделить его на 8 пар динамиков. Там нет никакой электроники, о которой я знаю.

[Терри, 26 апреля 2015 г.]

А

Я переслал ваш вопрос консультанту, и они ответили следующее: Вы не должны использовать это без чего-то, чтобы выполнить согласование импеданса, которое будут делать эти регуляторы громкости. Если вы их не использовали, то вы очень сильно рискуете создать сопротивление усилителя, которое он не может поддерживать. Если вы хотите продолжить обсуждение, вы можете связаться с консультантом напрямую по телефону (1-800-324-9695) или в онлайн-чате.

[ Krissy  09 февраля 2015 ]  Персонал

ПОКАЗАТЬ БОЛЬШЕПОКАЗАТЬ МЕНЬШЕ

Загрузка статей…

ТОП

Сравните звук

SpeakerCompare ™

Запатентованная технология Virtual Audio ™

Технология Virtual Audio позволяет сравнивать звуковые характеристики динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников ниже.

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Не видите свои наушники?
Прокат комплекта для прослушивания

SpeakerCompare ™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

ДинамикСравнить ™

Запатентованная технология Virtual Audio ™ технология

Прослушайте колонки перед покупкой

SpeakerCompare имитирует звук домашних и автомобильных колонок через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников в правом столбце.
Если ваших наушников нет в списке, мы рекомендуем использовать наш комплект для прослушивания.

SpeakerCompare ™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

ДинамикСравнить ™

РАВНО
МОЩНОСТЬ

РАВНО
VOLUME

Что слушать

Примечания к треку

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Мы здесь, чтобы помочь

Чтобы получить бесплатную персональную консультацию, позвоните по телефону 1-888-291-8923. Наши консультанты прослушали большинство динамиков, которые мы продаем, и могут помочь вам сделать лучший выбор для вашей системы.

Мы будем рады узнать ваше мнение

Выберите наушники

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Не видите свои наушники?
Возьмите напрокат комплект для прослушивания

Выберите трек, чтобы начать прослушивание

Прослушивание динамиков перед покупкой

SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Почему важно выбирать наушники

SpeakerCompare адаптирует ваши впечатления от прослушивания именно к тем наушникам, которые у вас есть, так что то, что вы слышите, сравнимо с прослушиванием динамиков рядом друг с другом. Знание того, какую модель наушников вы используете, позволяет нам удалить любую звуковую окраску из вашего опыта.

Два разных режима прослушивания

В реальной комнате для прослушивания вы обнаружите, что одни колонки играют громче, чем другие, при одинаковой мощности. В режиме равной мощности вы услышите эти различия в громкости, поскольку они естественным образом возникают между динамиками.

В режиме равной громкости мы сделали громкость каждого динамика примерно одинаковой. Это дает вам более прямое сравнение тонких различий в голосовых связях между говорящими.

Ничто не сравнится с прослушиванием динамиков в вашем помещении

Функция SpeakerCompare дает вам представление о звуковых различиях. Но на производительность в реальном мире влияет акустика вашего автомобиля или дома, выбранное вами усиление и исходный материал. Мы по-прежнему считаем, что золотым стандартом для прослушивания спикеров является прослушивание их в вашей собственной среде, поэтому мы предлагаем 60-дневную гарантию возврата денег.

Наш комплект для прослушивания

Чтобы помочь вам выбрать правильные динамики, мы рекомендуем использовать комплект для прослушивания SpeakerCompare от Crutchfield. Он включает в себя пару наушников студийного качества, руководство по получению максимальной отдачи от сеанса и несколько других необходимых предметов. Мы тщательно отобрали компоненты этого комплекта, чтобы обеспечить кристально чистое звучание. Он доступен за номинальную арендную плату и включает товарный кредит Crutchfield на 25 долларов.

Запросить комплект

Оцените свой опыт работы с SpeakerCompare

Спасибо за отзыв!

Мы будем рады узнать ваше мнение

Оцените свой опыт работы с SpeakerCompare ™

Больше не показывать

Спасибо за ваш отзыв!

Перевернутый глобус, гигантский соединительный квартал

Парк будущего

teamLab, 2018-, интерактивная цифровая инсталляция, звук: Hideaki Takahashi

ВОСПРОИЗВЕДЕНИЕ КИНО

Просмотреть еще

teamLab, 2018-, Интерактивная цифровая инсталляция, Звук: Хидэаки Такахаши

Пространство, в котором кажется, что мир вывернут наизнанку.

Оживите город, размещая гигантские строительные блоки домов и станций, управляя различными транспортными средствами, такими как автомобили и поезда, и развивая транспортные системы.

Когда поблизости размещаются блоки одного типа, они соединяются, позволяя транспортным средствам двигаться по созданным маршрутам. Соединяйте блоки, и транспортные средства будут развиваться все больше и больше. Из здания летают вертолеты, и мир, увиденный с вертолета, проецируется на экран в небе.

В мире есть река, протекающая через него. Когда идет дождь, река разливается и вода течет в город. Однако строительство водного пути из прудовых блоков и соединение водного пути с морем предотвратит наводнения.

Фон произведения искусства

Водные пути и транспорт

  • Создание городов и борьба с наводнениями

    Создание городов и стран тесно связано с историей строительства, сделанного людьми для предотвращения разлива рек. Во-первых, цивилизация началась с выращивания сельскохозяйственных культур с использованием речных разливов. Из-за выращивания сельскохозяйственных культур были построены города, но реки разливаются, когда идет дождь. Чтобы поддерживать города, нужно было построить что-то, что предотвратило бы наводнение. Считается, что страны были созданы, чтобы собрать много людей для работы.

  • Предотвращение наводнений называется «борьбой с наводнениями».

  • Городское развитие и транспорт

    Перевозка урожая и товаров из города в город была чрезвычайно важна для прогресса человечества. В прошлом дороги строились, а транспорт осуществлялся людьми и лошадьми. Однако реки начали использоваться для перевозки грузов кораблями с большей транспортной мощностью, чем лошади. Благодаря соединению городов рекой каждый город развивался. В более современные времена люди стремились к более новому способу транспортировки, поэтому они построили железные дороги для поездов и дороги для автомобилей, соединяющие города.

Как взаимодействовать с произведением искусства

  • 1

    Поместите гигантские блоки в форме домов, станций, зданий, чтобы построить город.

  • 2

    Соединяйте одинаковые блоки для создания дорог, железных дорог и водных путей. По созданным маршрутам начнут двигаться различные виды транспортных средств.

  • 3

    Выстраивание большего количества блоков приводит к развитию города.

  • 4

    Город будет постепенно развиваться при соединении моэ блоков.

  • 5

    Когда река затопляется, размещайте блоки воды рядом с рекой, чтобы создать водный путь, а затем соедините водный путь с морем, чтобы остановить наводнение.

Развитие навыков

  • Творчество, сила выражения
  • Распознавание образов
  • Пространственная осведомленность
  • Логическое мышление

СЕРИЯ

  • Подключение! Железнодорожный блок

  • Подключение! Блок Таун

  • Гигантский соединительный город

—

изображение1из10

>

х

Соединительный блок

IR со светодиодным индикатором питания

(пока отзывов нет) Написать рецензию

Соединительный ИК-блок со светодиодным индикатором питания

Рейтинг Обязательно Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема отзыва Обязательно

комментариев Обязательно


Артикул:
ПИТТА-1139

Рекомендуемая производителем розничная цена: 34,95 $

Tri-Tek Цена: В настоящее время: 31,29 $

— Вы экономите $3,66

Текущий запас: 1

Количество:

  • Описание
  • 0 отзывов

Описание

Блок ИК-разъема с 6 портами излучателя

ИК-соединители необходимы для создания наиболее удобной системы домашнего кинотеатра. Этот конкретный соединительный блок имеет шесть портов ИК-излучателей, позволяющих управлять до 12 аудио/видеоустройств, порт для ИК-приемника и светодиодные индикаторы питания и состояния. Сам блок выполнен в компактной форме, поэтому его можно установить в любом месте, не привлекая заметного внимания. С его использованием клиенты заметят беспрецедентный опыт, не выходя из собственного дома.

Характеристики

  • Шесть выходных разъемов эмиттера
  • Удобный ИК-индикатор подтверждения
  • Розетка питания состояния со светодиодным индикатором
  • Розетка со светодиодным индикатором
  • 3-проводная розетка 1/8 дюйма для сопряжения с отдельно стоящими ИК-приемниками различных марок
  • Большое съемное соединение для ИК-приемника
  • Компактный размер для установки рядом с аудиоаппаратурой
  • Включает адаптер переменного тока

Технические характеристики

  • Питание: 12 В постоянного тока, 200 мА
  • Статус Питание: 12 В постоянного тока, 200 мА
  • Размеры: 82Д x 60Ш x 27В (мм)
  • Вес: 110 г

Дополнительные устройства

  • TTA-1178
  • ТТА-1141
  • Встраиваемый инфракрасный приемник

Просмотреть всеЗакрыть

0 Отзывов

Просмотреть всеЗакрыть

  • сопутствующие товары
  • Клиенты также просмотрели

Сопутствующие товары

В корзину

Быстрый просмотр

Миниатюрный ИК-приемник для поверхностного монтажа — двухдиапазонный

Рекомендуемая производителем розничная цена: 25,99 $

Tri-Tek Цена: В настоящее время: $23,85

Миниатюрный ИК-приемник для поверхностного монтажа — двухдиапазонный Мини-ИК-приемник для поверхностного монтажа — это компактное устройство, способное значительно улучшить впечатления от вашего домашнего кинотеатра. …

В корзину

Быстрый просмотр

Один ИК-излучатель, 3,5-мм монофонический штекер, кабель 6,5 футов

Рекомендуемая производителем розничная цена: 9,99 $

Tri-Tek Цена: В настоящее время: $6,39

ИК-излучатель — одинарный 6 футов. Шнур 3,5мм Штекер Этот ИК-излучатель имеет круглую форму и компактные размеры со встроенным передатчиком. Он также имеет длину 6,5 футов с 3,5-мм монофоническим штекером на одном конце и ИК-излучателем на…

Клиенты также просмотрели

В продаже

В корзину

Быстрый просмотр

ИК-приемник трапецеидальных искажений

Ванко

MSRP: 26,79 долларов США

Три-Тек Цена: В настоящее время: $14,00

Было: 19,29 $

Vanco 280737 ИК-приемник Keystone Специальная распродажа — Цена ограничена наличием на складе! Совместимость с лицевыми панелями Keystone Может быть подключен с использованием 2- или 4-проводникового низковольтного кабеля 18 AWG. ..

В продаже

Добавить в корзину

Быстрый просмотр

Комплект распределения ИК по коаксиальному кабелю

Ванко

MSRP: 144,00 $

Tri-Tek Цена: В настоящее время: 80,00 долларов США

Было: 116,95 $

Vanco 280745 ИК-распределительный комплект по коаксиальному кабелю Специальная распродажа — Цена ограничена количеством в наличии! Позволяет передавать ИК-сигналы по коаксиальному кабелю, создавая ИК-систему с существующей…

В корзину

Быстрый просмотр

Миниатюрный ИК-приемник для поверхностного монтажа — двухдиапазонный

Рекомендуемая производителем розничная цена: 25,99 $

Tri-Tek Цена: В настоящее время: 23,85 $

Мини-ИК-приемник для поверхностного монтажа — двухдиапазонный Мини-ИК-приемник для поверхностного монтажа — это компактное устройство, способное значительно улучшить впечатления от вашего домашнего кинотеатра.

В корзину

Быстрый просмотр

Акустическая система серии 2600

Intellinet

MSRP: 14,99 $

Tri-Tek Цена: В настоящее время: $12,59

ICI161435, акустическая система серии 2600 Компактный дизайн, обеспечивающий мощный стереозвук для USB-устройств Улучшите качество звука с помощью мобильной USB-акустической системы Manhattan серии 2600…

Позвоните нам, чтобы проверить наличие на складе

Быстрый просмотр

4-портовый активный повторитель USB 2.0 CAT5/6 до 196 футов

QVS

MSRP: 169,00 $

Tri-Tek Цена: В настоящее время: $125,99

QVS U2-C5S4, 4-портовый активный повторитель USB 2. 0 CAT5/6 до 196 футов Расширяет периферийное устройство USB до 196 футов с использованием обычного кабеля CAT5/5e/6 RJ45 и совместим с ПК/Windows и Apple/Mac. Этот 4-портовый…

В корзину

Быстрый просмотр

Radio Design Labs EZ-MXA20 Стерео аудио микшер-усилитель мощностью 20 Вт с эквалайзером

Radio Design Labs

MSRP: 296,02 $

Tri-Tek Цена: В настоящее время: $224,61

EZ-MXA20 Стерео аудио микшер-усилитель 20 Вт с эквалайзером — 8 Ом, с блоком питания Функции: Аудиоусилитель с микрофонным и линейным входным микшером 10 Вт RMS на канал при 8 Ом 8 Вт RMS…

В корзину

Быстрый просмотр

Radio Design Labs HD-PA35UA Усилитель мощности 35 Вт

Radio Design Labs

MSRP: $337,48

Три-Тек Цена: В настоящее время: $256. 08

Radio Design Labs HD-PA35U Усилитель мощности 35 Вт — 25, 70, 100 В, с блоком питания Функции: Один вход с регулятором громкости на передней панели Регуляторы тембра Bass и Treble Выполнен в виде единой зоны…

В корзину

Быстрый просмотр

Лаборатории радиодизайна TX-10B

Radio Design Labs

MSRP: 61,51 $

Tri-Tek Цена: В настоящее время: 46,68 $

RDL TX-10B Входной шунтирующий трансформатор Функции: Используется для добавления изоляции трансформатора к любому входу продукта RDL линейного уровня. Частотная характеристика: от 20 Гц до 20 кГц (+/- 0,5 дБ) КНИ: < 0,05% (1...

Добавить в корзину

Быстрый просмотр

Блок ИК-ретранслятора, до 4 пультов на один приемник

Рекомендуемая производителем розничная цена: 12,95 $

Tri-Tek Цена: В настоящее время: 11,65 $

Блок ИК-ретранслятора, поддерживает до 4 пультов дистанционного управления к одному приемнику Специальная распродажа — Цена ограничена наличием на складе! Этот ИК-концентратор получает команду от ИК-приемника, а через два излучателя. ..

В корзину

Быстрый просмотр

Стереоусилитель для наушников

PI Производство

MSRP: 39,95 $

Tri-Tek Цена: В настоящее время: $34,99

PI Manufacturing TTA-1343, Усилитель для стереонаушников Стереоусилитель для наушников Стереоусилитель для наушников PI Manufacturing усиливает источник звука в наушниках. Как и большинство…

Соединительный блок голосовой связи CAT3, тип 110 с пробивкой — кабель Primus

Блок голосового соединения CAT3, тип 110 с пробивкой — кабель Primus перейти к содержанию

Dynacom

Артикул: PP7-2171-B4

1 пара — $1,74 2 пары — $2,12 3 пары — $2,52 4 пары (CAT5E) — 3,46 доллара США.

1 пара

2 пары

3 пары

4 пары (CAT5E)

1 2 3 4 5 6 7 8 9 10+ Количество

Количество
