Клеммы для соединения проводов: разновидности и особенности

Главная » Электрика » Силовое оборудование » Надёжно ли использовать клеммы для соединения проводов?

Много вопросов возникает при работе с электричеством, которые связаны не только с уровнем безопасности, но и со способом соединения элементов. Даже у опытных мастеров иногда возникают споры, какой метод лучше выбрать в конкретной ситуации. Довольно часто используют клеммы для соединения проводов. Рассмотрим их особенности и уровень надежности.

Разнообразие типов клемм

Содержание

Способы соединения и требования к ним
Использование структуры
Присоединение пайкой
Применение клеемных колодок

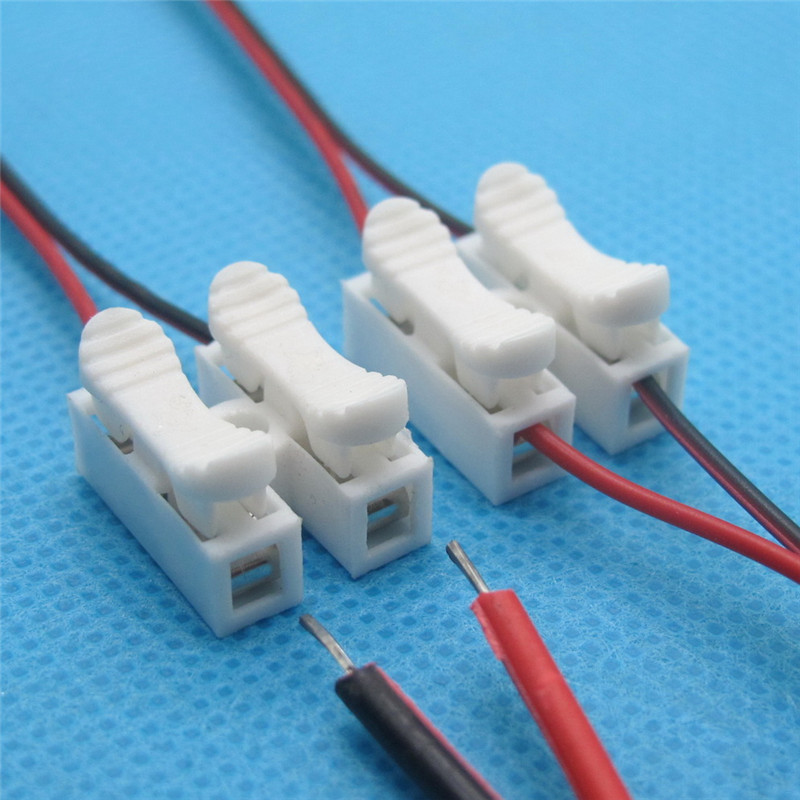

Пружинный клеммник для соединения проводов
Клеммы для соединения проводов: разновидности и особенности
Как соединить алюминиевый провод с медным быстро и просто: фото и видео
Ведущие производители клемм для проводов
Видео: соединение медного и алюминиевого провода
В заключение

Способы соединения и требования к ним

Соединять провода следует очень аккуратно и внимательно, при нарушении технологии может произойти короткое замыкание или просто приборы не включатся после ремонта. В месте присоединения контакты должны соответствовать следующим нормам:

Надежность без дополнительного сопротивления. То есть оно не должно превышать общего сопротивления всего провода.
Прочность механическая, выдерживающая растяжки. Место сцепки не должно разрушаться при любых манипуляциях с проводом.

Выделяют несколько способов сцепки разорванного кабеля, которые более подробно рассмотрим ниже.

Использование структуры

Это самый простой и распространенный способ. Требуется взять два провода и снять изоляционный слой (более 50 мм), а затем, скрутить оголенные жилы.

Присоединение оголенных жил

После надежного соединения жил, следует снова заизолировать открытый участок, для этого обычно применяют ПЧВ ленту. А также можно применить «колпачок для скрутки».

Колпачок

Обратите внимание! Нельзя соединять разнородные провода таким способом.

Статья по теме:
Гофра для проводов и кабеля. В статье подробно рассмотрим конструкцию, среднюю стоимость и материал, из которого изготавливается гофрированная труба, а также как правильно работать с данным приспособлением.

Присоединение пайкой

Сам процесс занимает немного больше времени, чем структура, но и получается работа надежнее. При этом не будет дополнительного сопротивления, которое все равно остается при скручивании. Спайка также исключает возможность короткого замыкания, которое может возникнуть при неправильной структуре.

Варианты скрепления жил

Полезный совет! Для спаивания применяется оловянно-свинцовый припой и канифоль.

Применение клеемных колодок

Клеемная колодка – это пластинка с контактами. Это своеобразный коннектор для соединения проводов, причем применяют его для разнородных вариантов, к примеру, медь и алюминий.

Вариации колодки

Клеемные колодки различны по методу крепления:

с винтом для затягивания;
с прижимными пластинками.

Первый вариант имеет недостаток – это возможность повреждения жил винтом, что особенно нежелательно при скреплении проводов с большим количеством жил. Второй вариант надежнее, так как необходимый участок просто прижимается пластинкой.

Пружинный клеммник для соединения проводов

Самый быстрый метод скрепления. Для него надо снять слой изоляции с проводящей ток жилы и вставить ее в клемму. При этом фиксация происходит при помощи прижимного зажима.

Пружинные клеммы

Фирм, которые выпускают данные приспособления для сцепки много. А при помощи их можно закреплять как мягкие с большим количеством жил, так и с одной жилой, причем разного сечения. При помощи таких клемм можно соединять алюминиевые и медные провода между собой, так как применяются пластинки, которые покрываются особой смесью, препятствующей появлению окиси.

Статья по теме:
Как правильно пользоваться мультиметром. В обзоре рассмотрим методики измерения: силы тока, сопротивления. Как проверить конденсаторы и полевые транзисторы, а также провести диагностику повреждений.

Клеммы для соединения проводов: разновидности и особенности

Любому монтажнику и электрику известны все основные разновидности клеемников. В целом, их можно разделить на винтовые и безвинтовые. Первый вариант менее надежен, так как из-за винта могут повреждаться оголенные жилы.

Варианты клемм от BLOX connect

Все варианты помещены в пластиковый или капроновый корпус (может быть каболитовый), которые обеспечивает изоляцию и содержит в составе группу контактную (механизм для соединения проводов).

Обратите внимание! Часто для применения клеммника участок сцепки следует оконцевать.

Оконцовка не требуется в проводах со сплошными жилами, которые зажимаются без использования наконечника. При этом на переходах необходимо обеспечить самые маленькие потери и отсутствие нагрева, что достигается за счет нескольких факторов:

использование оптимальной пары металлов;
применение кварцевазелинововой смазки против окисления;
конструктивные особенности клеммы предполагают затягивание провода или наконечника с контактной группой.

Соединение при помощи клеммы

Использование нужной пары предполагает выбор металла, из которого изготовлена группа контактов. Провода и наконечники выпускают из меди, алюминия или луженной меди. Хороший контакт с такими видами материала обеспечивает сталь, латунь и некоторые особые сплавы, из которых делают группы контактов.

Как соединить алюминиевый провод с медным быстро и просто: фото и видео

Не следует допускать прямого скручивания меди и алюминия, так как такой контакт недолговечен и может привести к замыканью, для решения проблемы используют клеммы для соединения проводов.

Есть способ, когда можно обойтись и без специального коннектора, для которого потребуется винт или гайка. Такой способ позволяет соединить практически любое количество элементов, которое ограничивается только длиной самого шурупа. Соединение можно выполнить с проводами разной толщины и из разного металла, а также одножильные и многожильные варианты.

Последовательность действий	Фотопример
Вначале подберите винт необходимой длины.
Снимаете с проводников слой изоляции равный четырем диаметрам выбранного финта. Причем окисленные жилы необходимо отчистить до блеска.
Сформируйте кольцо.
Теперь последовательно на винт надеваете пружинную шайбу, обычную шайбу, кольцо, шайбу, второе кольцо, шайбу. Завершаете гайкой, закручивая винт, пока не выпрямится пружинная шайба.

Таким простым способом можно соединять сразу несколько проводов. Если планируете использовать многожильный вариант, то вначале проудите его припоем. Чтобы было легче разобраться, посмотрите видеоматериал в конце статьи.

Если у вас под рукой оказалась клеммная колодка, все будет значительно проще. При этом полученное соединение не требует дополнительной изоляции, как вариант с болтом. Чтобы выполнить данную сцепку, достаточно отчистить от слоя изоляции концы на длину в 0,05 см и вставить в отверстие, закрутив зажим.

Зажимные клеммники

Помимо соединения проводов при помощи зажимов в клеммных колодках, можно использовать другой вариант приспособления, где используется принцип пружины. Есть варианты многоразового использования коннектора, что очень удобно.

Ведущие производители клемм для проводов

Даже такое приспособление, как клемма следует тщательно выбирать, ведь от ее надежности и долговечности будет зависеть стабильность работы кабеля. Пользователи вывели рейтинг мировых производителей таких коннекторов, некоторые модели которых рассмотрим более подробно.

Многоразовые коннекторы

В ТОП-3 ведущих производителей клемм для соединения проводов вошли:

Компания Samtec занимает первую позицию (США).
На втором месте также производитель из США – Kycon
HARTING Германия – третье место рейтинга.

Компания Samtec предлагает профессиональный инструмент для обжима клемм для проводов – трещетку CAT-HT-281-2430-13 по средней стоимости в 30 010. Клемма от Kycon GAX-4-88 будет по средней стоимости в 600 р. за штуку.

Или можно подобрать более дешевые и простые варианты, по цене от 200 р. за штуку. В любом случае подбирайте коннекторы исходя из количества соединяемых жил и элементов.

Видео: соединение медного и алюминиевого провода

https://www.youtube.com/watch?v=hylQRwyxtDA

В заключение

Использование различных модификаций клемм значительно упрощает соединение проводов, причем разного размера и материала изготовления. Можно использовать и метод скручивания или спайки, который не будет столь надежен.

Соединяя медный и алюминиевый провода, не забывайте, что напрямую этого делать нельзя, следует использовать болт или коннектор.

Выбирая коннектор, смотрите на количество разъемов, фирму-производителя и другие характеристики устройства. Если сделать выбор самостоятельно сложно, можно обратиться за консультацией к профессионалам.

Клеммники: быстрое соединение кабелей | HellermannTyton

Клеммники HelaCon – решение для быстрого и профессионального соединения кабелей

Экспресс-клеммники HelaCon используются для быстрого, простого, надёжного соединения и распределения кабелей и проводников внутри помещений. Они могут использоваться в пределах диапазона напряжений до 450 В. Большое разнообразие клемм обеспечивает гибкость подбора в зависимости от количества проводов и свободного пространства.

Возможно соединение проводов с сечением до 2,5 кв.мм, что позволяет использовать толстые проводники при перепадах напряжения.

Распределение кабелей и отводы отличаются в каждой стране из-за разных типов используемых проводов, диаметров, цветовой кодировки, клеммных коробок и монтажных систем.

Независимо от индивидуальных требований клеммники серии HelaCon являются наилучшим решением для любой задачи во всех странах.

Разная цветовая кодировка позволяет легко идентифицировать клеммники по размеру. Все кабельные вводы располагаются в один ряд. Отдельное гнездо на лицевой стороне для проверки напряжения гарантирует безопасность во время использования, установки и техобслуживания.

Проводники различных сечений от 0,5 до 2,5 кв. мм. могут соединяться в одном кклеммнике без влияния на смежные соединения.

Имея компактную конструкцию, экспресс-клеммники HelaCon идеально подходят для установки в ограниченных пространствах и, как правило, могут использоваться во всех типах клеммных коробок как накладного, так и скрытого монтажа.

Клемники HelaCon Easy

Особенности и преимущества

Семейство вставных коннекторов используется для быстрого, простого, надёжного соединения и распределения проводников внутри помещений. Они предназначены для использования в диапазонах напряжений до 450 В.

Большое разнообразие клемм обеспечивает гибкость подбора в зависимости от количества проводов и свободного пространства.

Возможно соединение проводов диаметром до 2,5 кв. мм, что позволяет использовать толстые проводники при перепадах напряжения.

Применение

Имея компактную конструкцию, коннекторы идеально подходят для установки в ограниченных пространствах и, как правило, могут использоваться во всех типах клеммных коробок как накладного, так и скрытого монтажа.

Клеммники HelaCon Easy предназначены исключительно для использования с одножильными проводами диаметром до 2,5 кв. мм. Изогнутые, витые, тонкожильные провода к использованию с данным типом коннекторов не допускаются.

Способ применения

• Перед установкой убедитесь, что сеть обесточена
• Используйте только одножильные медные провода
• Зачистьте концы проводов примерно на 11 мм
• Вставьте полностью зачищенную часть во входное отверстие клеммника
• Используйте отдельный вход для подключения индикатора напряжения
• Замена или поправка провода производится раскачиванием его из стороны в сторону с одновременным вытягиванием из входного отверстия

Клеммники HelaCon Plus

Особенности и преимущества

HelaCon Plus – тщательно разработанные экспресс-клеммники для профессионального соединения кабелей при монтаже внутри помещений.

Новая технология двойной пружины позволяет легко соединять проводники, облегчая работу в труднодоступных местах, таких как потолочный электромонтаж.

Что гарантирует надёжность соединения, которое можно проверить через прозрачный корпус клеммника.

Разные цветовые кодировки обеспечивают удобную идентификацию клеммных блоков по количеству входных отверстий. Отдельное гнездо на лицевой стороне для проверки напряжения гарантирует безопасность во время использования, установки и техобслуживания.

Применение

Клеммники HelaCon используются для быстрого, простого, надёжного соединения и распределения кабелей и проводников при монтаже внутри помещений.

Экспресс-клеммники могут использоваться во всех типах клеммных коробок как накладного, так и скрытого монтажа.

HelaCon Plus предлагает наилучшее решение для областей, где требуется удобное соединение проводов и максимальная безопасность.

Способ применения

• Перед установкой убедитесь, что сеть обесточена
• Используйте цельные и многожильные медные провода
• Зачистьте концы проводов примерно на 11 мм
• Вставьте полностью зачищенную часть в отверстие клеммника
• Используйте отдельный вход для подключения индикатора напряжения
• Замена или поправка провода производится раскачиванием его из стороны в сторону с одновременным вытягиванием из входного отверстия

Двойная плоская пружина позволяет осуществлять легкое введение проводника.
2. Отдельное гнездо на лицевой стороне позволяет использовать индикатор напряжения.
3. Диаметр цельного провода: 0,5 — 2,5 кв. мм
4. Диаметр многожильного провода: 0,5 — 2,5 кв. мм.

Клеммники HelaCon Lux

Типичной областью применения данных коннекторов является монтаж осветительных приборов, когда необходимо соединить одножильный провод с гибким проводником осветительного прибора. Коннектор в исполнении 2/1 позволяет создавать сквозной канал в питающей линии для подключения дополнительных устройств.

Проводник на стороне выхода/осветительного прибора можно легко вставлять в коннектор посредством нажатия на стопорный механизм и высвобождать в любое время аналогичным способом.

К вставному коннектору со стороны осветительного прибора может подсоединяться проводник любого типа, что делает HelaCon Lux пригодным для подключения устройств с гибким соединительным кабелем, таких как управляющие устройства (например, для ставень, вентиляторов или других приводных механизмов).

Особенности и преимущества

• Наиболее подходят для соединения одножильных проводов с гибкими
• Включают в себя вставной коннектор с пружинным зажимом/разжимом
• Подходят для тонкожильных проводов осветительных приборов
• Используются с напряжением 450 В / 24 А
• Снабжены одним или двумя входами для одножильного проводника на монтажной стороне
• Чрезвычайно удобное в использовании
• Не требуют использования инструментов, при этом обеспечивают лёгкое, быстрое и безопасное соединение проводников
• Особенно хорошо подходят для потолочных работ и работ в труднодоступных местах

Преимущества клеммников HelaCon Plus

Экспресс-клеммники: технология двойной пружины

Новая технология двойной пружины HelaCon Plus позволяет без труда соединять проводники, облегчая работу в труднодоступных местах, таких как потолочный электромонтаж.

Чем больше клеммников используется для соединения проводов, тем важнее простота и удобство при выполнении электромонтажа. Гарантированное плотное соединение, простота и удобство были основной целью при разработке технологии двойной плоской пружины.

Обе пружины играют важную роль. Первая позволяет вводить провод незначительным усилием, что очень важно при использовании многожильных проводников.

Вторая обеспечивает надёжную фиксацию.

Что гарантирует удобное использование проводников и в тоже время максимальную безопасность. На чертеже в разрезе показана двойная пружина.

Клеммники: прозрачный корпус для гарантии правильного соединения

Безвинтовые клеммники при электромонтажных работах внутри помещений используются ежедневно в больших количествах. Несмотря на то, что это рутинная операция, она требует определенного усердия.

Ведь прочное и надёжное соединение является залогом длительной и бесперебойной эксплуатации.

Небрежность при установке может привести в дальнейшем к перегреву и повреждению контакта, а в худшем случае, послужить причиной возникновения пожара.

Прозрачный корпус клеммников серии HelaCon Plus позволяет легко и быстро осуществлять визуальную проверку фиксации проводника в замке.

Это существенный фактор безопасности, который ускорит проведение приёмных испытаний всего комплекса электромонтажных работ.

Клеммники: различные типы и сечения проводов

Низкое усилие при подсоединении проводника во время монтажа благодаря новейшей технологии сдвоенной пружины позволяет работать как с одножильными, так и с многожильными проводами.

Независимое крепление со сдвоенноё пружиной в каждом входном отверстии позволяет использовать проводники различных сечений (от 0,5 до 2,5 кв.мм) в одном клеммникие без влияния на смежные соединения.

Следует иметь ввиду, что HelaCon Plus не предназначен для сверх гибких многожильных проводников.

какие клеммники лучше и почему

Обзор популярных видов клеммников

Существует несколько классификаций клемм Ваго. Их можно группировать по размеру, предназначению, способу и месту применения. Но самым удобным делением на категории считается комбинированная классификация, в которой учитываются и функциональные возможности, и место монтажа.

Рассмотрим основные группы клеммников, применяемых для электросети. Клеммники с дросселем, конденсатором а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.

Категория #1 – для осветительного оборудования

В категорию входит несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

Серии 294 и 294 Linect служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения. Максимальный ток – 24 А.
Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.

Преимущество категории – разработка Push-in CAGE CLAMP, благодаря которой перед монтажом не нужно надевать на провода наконечники или уплотнять их.

На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².

Категория #2 – для электромонтажных работ

Это самая большая и самая востребованная группа, так как универсальные устройства, представленные в ней, могут пригодиться на любом этапе обустройства электросети.

Основной принцип соединения проводников – в отказе от винтовых контактов и использовании пружинных зажимных механизмов.

Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.
Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.
Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.

Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда в небольшую распредкоробку необходимо втиснуть множество соединений.

Устанавливать клеммы легко вследствие продуманной конструкции: из-за углублений по бокам коннекторы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.

Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на видимую хрупкость, клеммы выдерживают большие нагрузки. Они способны передавать ток до 32 А и 450 В при максимальной температуре +105 °С.

Универсальные клеммы 222 серии не менее популярны благодаря простому устройству и умеренной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².

Преимущество серии – возможность производить мостовое соединение между двумя различными по сечению и типу проводниками, например, 1-жильными и тонкими многожильными.

Категория #3 – для установки на основание

Фиксирующие клеммные колодки и модульные блоки не располагаются свободно и не «висят» без поддержки. Они устанавливаются на плоскость – монтажное основание.

Серия862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.

Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.

Также все колодки имеют специальные отверстия – точки измерений для тестирования после установки. Конструкция устроена так, что легко приклеить маркировочную ленту и обозначить назначение каждого модуля.

Обзор популярных видов клеммников

Категория #1 – для осветительного оборудования

Серии 294 и 294 Linect служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения. Максимальный ток – 24 А.
Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.

На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².

Категория #2 – для электромонтажных работ

Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.
Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.
Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.

Категория #3 – для установки на основание

Серия862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.

Разновидности

Производитель предлагает широкий выбор ассортимента продукции. Большинство пользователей отдают предпочтение винтовому креплению. Другая часть видит положительные стороны у пружинного способа крепления. Скрутки, если основываться на ПУЭ, запрещены.

Для того чтобы лучше понять уровень надежности изделий и широту их применения, стоит рассмотреть основные варианты клемм, предназначенных для соединения проводов.

Этот вид характеризуется латунной или медной трубкой с характерными винтовыми зажимами. Во внутреннюю часть помещен пластмассовый изолятор. Данный вариант имеет различные размеры, формы выполнения производителем. Это достаточно надежный выбор.

Чтобы лучше разобраться с основными его характеристиками, необходимо выделить преимущества и недостатки.

Плюсы использования:

монтажные работы достаточно простые, не занимают продолжительного времени;
надежность, прочность соединения. Внешние условия на данные характеристики не влияют;
клеммники данного типа можно применять повторным образом;
такие материалы, как алюминий и медь, можно соединять с помощью изделий, изготовленных из латуни.

Негативная сторона заключается в следующем:

высокий риск передавливания. Этот минус касается тех случаев, когда пользователь использует мягкие материалы. Ярким тому примером являются алюминиевые провода. По сравнению с плотной стальной структурой винта их достаточно просто передавить;
при выполнении самостоятельной работы участок проводника может повредиться. Его сечение, таким образом, повредится. Пропускная возможность изделия уменьшится.

К характеристикам изделия относят ярко выраженную механическую прочность. С кабелями можно работать с сечением до 25 мм. Используют данный тип чаще всего для слабых и силовых токов.

Следующий – самозажимный тип. Характеризуется присутствием пластиковых пружин, изделия можно использовать повторным путем. Эту характеристику относят к плюсам его применения. К плюсам этого способа относят быстроту, высокий уровень качества.

Эти клеммы для соединения проводов имеют такие положительные стороны:

изделия подобного типа можно применять повторно;
монтажные работы имеют простой характер, отсутствуют сложности;
пользователь может проводить монтаж самостоятельным образом, ведь рабочий процесс не занимает много времени.

Минусы:

низкий уровень нажимной способности. Из-за этой характеристике их нельзя использовать для скрепления кабелей большого диаметра. Граничные значения сечения составляет до 2,5 мм2, значение тока может достигать до 40А;
гибкие разновидности проводов не используются в данном контексте. Показатель их жесткости низкие, чтобы вставить в клеммник изделие этого недостаточно;
большинство мастеров спорят по поводу долговечности, надежности изделий. В случае температурных колебаний ослабевает пластиковая пружина. Ускоряется вследствие этого вероятность перегрузки провода.

Плюсы клеммников для соединения проводов следующие:

надежность, долгий период эксплуатации;
пользователь имеет отличную возможность упорядочить провода, создать наглядную схему;
шины данного вида также можно применять повторным путем;
низкая стоимость привлекает большое количество потребителей.

Негативные стороны:

большие параметры шин;
на поверхность шин отсутствует изоляция. В распределительных коробках, или других областях с минимальным пространством нельзя применять клеммные шины.

Метод, который заключается в накручивании, называют соединительными зажимами. Подобного рода зажим помимо соединения, предварительно изолируют.

Преимущества:

мастер имеет возможность не изолировать провод;
пользователь имеет возможность повторного использования изделия;
быстрые и достаточно простые монтажные работы;
оптимальный, компактный размер изделия.

Недостатки использования заключаются:

соответствие с точными показателями сечения;
низкий уровень надежности, небольшой срок эксплуатации изделий. Этот вид чаще всего применяют в качестве временного способа соединения;
отпадает возможность применения гибкого кабеля.

Как можно соединять проводку

Делают это несколькими способами. Выбор метода зависит от толщины, числа жил и металла проводника, вида изолирующего материала и условий эксплуатации соединения.

На практике провода соединяют:

Скруткой. Способ простой, не требует специальных инструментов — выполняется с применением плоскогубцев и ножа. Обеспечивает надежное соединение, хорошо сопротивляется вибрации. Не рекомендуется для скручивания разных по диаметру проводников. Не подходит для жил из различных материалов, многожильных кабелей.
Сваркой. Метод, как и клеммные зажимы, отличается надежностью, прочностью, долговечностью соединения. Обеспечивает полное сливание проводников, оптимальное сопротивление места сращивания.
Пайкой. Относится к надежным и прочным видам соединений. Гарантирует эффективную работу механизмов, безопасность людей, которые их эксплуатируют. Подходит для устройств, не нагревающихся сильно при работе.
Опрессовкой с использованием гильз. Способ, чем отличаются и соединительные клеммы, доступный для бытовых условий, простой.
С применением болтовых контактов. Метод обеспечивает надежное соединение жил из разного металла.
Винтовыми, пружинными клеммами или клеммными колодками.

Скрутка. Концы соединяемых жил зачищают, снимая изоляцию на участке длиной не меньше 5 см. Зажимают пассатижами и, выполняя вращательное движение, перекручивают. Скрутку загибают в сторону и изолируют, обматывая плотно изолентой или закрывая термоусадочной трубкой.

Смотрите это видео на YouTube

Пайка. Начинается процесс с зачистки и скрутки проводов. Затем подвергают лужению канифолью и заполнению припоем. Последний — свинец или олово при пайке медных проводов; цинк с медью, алюминием или оловом — алюминиевых.

Сварка. Соединение проводников возможно одним из ее видов:

лучевой;
дуговой;
плазменной;
точечной;
ультразвуковой;
торсионной.

Метод сложный, предполагает использование сварочного аппарата, требует от электромонтажников соответствующей квалификации.

Опрессовка гильзами. В методе используют гильзы из мягкого металла. В них заводят зачищенные концы жил, затем трубку обжимают в тисках или плоскогубцами.

Соединение клеммами, клеммными колодками. Способ, наиболее легкий в реализации, обеспечивает надежный монтаж электросети. В нем используют простые клеммы для соединения с корпусом из диэлектрика и соединительного элемента из латунного сплава или меди. Метод позволяет соединять проводники из разных металлов без их непосредственного контакта.

Клещи для обжима наконечников проводов

Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.

Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.

Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.

Обжимка проводов

Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:
Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила

В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом

Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.

Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.

Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.

Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

В домашних условиях, на производстве мы часто сталкиваемся с необходимостью установить соединение в сети или устранить неполадки, касающиеся цепи переменного тока. В этом случае нам обязательно понадобится инструмент для обжима проводов.

Он предназначен для того чтобы механическим методом сжать разъемы или контакты вокруг кабеля. Таким образом устанавливается электрическое соединение, обеспечивается стабильность в сети.

Обжимки могут использоваться для работы с одножильными или витыми проводами. Такой обжимной инструмент еще называют кримпером. Преимуществом обжимки считается и возможность замены губок.

Провода вставляются в гильзу, и обжимаются специальным инструментом — кримпером. Кримпер — это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения.

Гильзы в форме плоского наконечника с отверстием удобны, когда нужно закрепить провод или пучок проводов на корпусе при помощи винта. Просто подбирают гильзу подходящего диаметра, производят обжим, и крепят наконечник туда, куда нужно.

Для соединения многожильных проводов, для объединения одножильных проводов с многожильными, или просто для фиксации их в клеммниках, применяют штырьковые втулочные наконечники.

Многожильный провод удобно вставляется в наконечник, наконечник вместе с проводом опрессовывается, после чего многожильный провод можно фиксировать в любом клеммнике, даже в полиэтиленовом, не опасаясь, что соединение нарушится.

Решающим здесь оказывается правильный выбор диаметра наконечника, он должен соответствовать общему диаметру опрессовываемых, объединенных в пучок, жил, чтобы провода потом не выскочили.

Для обжима штырьковых наконечников можно обойтись плоскогубцами или воспользоваться отверткой и молотком.

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ничем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Фиксатор или стопор клемм

После установки клеммы на рейку ее обязательно нужно зафиксировать на своем месте. В противном случае при затяжке винтов, клеммы будут разъезжаться во все стороны.

В этом деле вам потребуется концевой стопор, держатель или фиксатор, смотря кто как его называет. Таких торцевых фиксаторов на одну сборку нужно минимум 2 шт.

Если клеммников в щите на одной линейке много, такие стопоры можно использовать в качестве разделителей. Чем труднее защелкивается такой фиксатор, тем надежнее он выполняет свою функцию.

Для того, чтобы снять концевой стопор или саму клемму и не повредить ее при этом, аккуратно вставляете в верхнюю часть отвертку, приподнимаете изделие и вытаскиваете его без излома отдельных пластмассовых частей.

Торцевые фиксаторы даже одной фирмы могут выпускаться различных видов:

самозащелкивающиеся

под отвертку (BAM от ABB)

Типы клеммных колодок

Клеммные коннекторы для проводов группируют по ряду признаков, таких как:

Назначение;
Способы монтажа;
Рядность;
Исполнение;
Тип подключаемого проводника;
Вид зажима.

Назначение

КК различаются по назначению:

соединение проводов;
на печатную плату;
на дин-рейку;
кросс-модули.

Соединение проводов

Это самая распространённая конструкция соединителей. В основном это винтовые, ножевые и рычажные клеммные колодки. Концы проводов вставляют в отверстия фиксаторов, как с обеих сторон, так и с одной стороны.

На печатную плату

Для подключения низковольтного питания колодки с винтовыми клеммами крепят на плате. Помимо того, что провода фиксируются в КК, их ещё крепят специальными хомутами.

КК на печатной плате

На дин-рейку

Универсальные электротехнические устройства бывают в виде стационарных модулей и сборных клеммников. Первые имеют законченную конструкцию. Второй вид КК состоит из отдельных модулей, из которых можно создавать разные конструктивные положения распределительных клемм. При монтаже соединений многочисленных проводных линий в одном узле применение дин-рейки является самым рациональным решением.

Кросс-модули

Применение кросс-модулей позволяет удобно и надёжно выполнять электромонтажные работы в распределительных шкафах и щитах. Главной функцией кросс-модуля является разделение питания от одного источника энергии на несколько отходящих линий.

Способы монтажа

По способу монтажа соединений КК подразделяются на следующие виды.

Винтовые

В корпус винтовой клеммной колодки вмонтированы металлические зажимы. Это горизонтальные гильзы с вертикальным винтом. Оголённый конец провода заводят в отверстие и зажимают сверху жилу винтом. С другой стороны колодки заводят в стальную гильзу другой проводник, который тоже зажимают. Образуется плотный контакт. Сталь индеферентна к меди и алюминию. Поэтому винтовые клеммники ЗВИ используют для соединения проводов из разнородных металлов, не боясь вызвать коррозионные процессы.

Зажимные

КК такого типа фиксируют проводники рычажными зажимами. Провод вводят в монтажное отверстие и рычажком прижимают жилу к гильзе. Достоинствами такого соединения являются быстрый монтаж и демонтаж проводов.

Рычажные клеммники

Существуют неразъёмные модели с пружинным фиксатором внутри гильзы, который не даёт выйти обратно проводу. Как правило, это КК одноразового пользования.

На дин-рейку

Выше по тексту есть описание этого устройства.

Исполнение

Колодки бывают прямой и угловой конфигурации. У первых направления кабельных линий не меняются. Угловые колодки применяют на поворотах, когда нельзя изгибать провода. Выходящий проводник перпендикулярен встречной жиле. Клеммы для проводов расположены под прямым углом.

Обратите внимание! Одни из самых распространённых клемм – это разъёмные обжимные коннекторы. Одна клемма входит в разъём другого контакта. Их называют «мама» и «папа»

Приёмный наконечник имеет боковые овальные загибы, и посередине в проёме есть подпружиненный лепесток. Чтобы разъединить провода, язычок отгибают, и «папу» легко вынимают из «мамы»

Их называют «мама» и «папа». Приёмный наконечник имеет боковые овальные загибы, и посередине в проёме есть подпружиненный лепесток. Чтобы разъединить провода, язычок отгибают, и «папу» легко вынимают из «мамы».

винтовые;
пружинные;
зажимная клеть;
торцевые;
ножевые;
концевые.

Типы клеммных колодок

Клеммные коннекторы для проводов группируют по ряду признаков, таких как:

Назначение;
Способы монтажа;
Рядность;
Исполнение;
Тип подключаемого проводника;
Вид зажима.

Назначение

КК различаются по назначению:

соединение проводов;
на печатную плату;
на дин-рейку;
кросс-модули.

Соединение проводов

На печатную плату

КК на печатной плате

На дин-рейку

Кросс-модули

Способы монтажа

По способу монтажа соединений КК подразделяются на следующие виды.

Винтовые

Зажимные

Рычажные клеммники

На дин-рейку

Выше по тексту есть описание этого устройства.

Исполнение

Обратите внимание! Одни из самых распространённых клемм – это разъёмные обжимные коннекторы. Одна клемма входит в разъём другого контакта

винтовые;
пружинные;
зажимная клеть;
торцевые;
ножевые;
концевые.

Объяснение клеммных колодок

— Типы клеммных колодок

В этой статье мы познакомим вас с клеммной колодкой, которая является важным компонентом в любой промышленной установке. Клеммные колодки — это компоненты с изолированным корпусом, единственной целью которых является скрепление двух или более проводов.

Зачем использовать клеммные колодки?

Ну…. Вы могли бы спросить, Если вы хотите соединить провода, почему бы просто не спаять их вместе? Или скрутить их между собой и обмотать изолентой?

Использование клеммных колодок является лучшим решением для соединения проводов. Клеммные блоки обеспечивают большую гибкость.

Например, при использовании клеммных колодок легко модифицировать проводку, поскольку провода можно быстро удалить или добавить.

Проводка клеммной колодки аккуратна и упорядочена, что позволяет быстро идентифицировать ее, что упрощает модификацию и устранение неполадок. Мы покажем вам больше веских причин для использования клеммных колодок позже в этой статье.

Характеристики клеммной колодки

Клеммные блоки классифицируются на основе таких характеристик, как структура , тип устройства и варианты подключения . Давайте рассмотрим некоторые из классификаций и характеристик клеммных колодок, которые обычно используются в современной промышленности.

Существует множество способов соединения проводов внутри клеммной колодки. Давайте посмотрим на некоторые из наиболее популярных.

1) Винтовая клеммная колодка
Вероятно, наиболее часто используемым способом подключения является клеммная колодка с винтовыми зажимами . Клеммные колодки с винтовыми зажимами — это те, в которых для крепления проводов используются винты.
Будьте осторожны! Чрезмерная затяжка винтов может повредить провода и привести к плохому или потенциально опасному соединению.
2) Клеммная колодка барьера / европейские соединители

Клеммная колодка барьера очень похожа на винтовую клеммную колодку, поскольку для зажима проводов в них используются винты. В зависимости от применения и окружающей среды клеммная колодка Barrier может иметь небольшую крышку для защиты проводки.

Как и в случае с винтовой клеммной колодкой, важно зачистить провод до нужной длины, иначе винтовой зажим может не соприкасаться с самим проводом.

3) Пружинная клеммная колодка / Пружинное соединение
Другим распространенным способом подключения проводов является пружинная клеммная колодка .
Соединение осуществляется путем простой вставки проводов. Для большинства этих клеммных колодок требуется, чтобы провод был прикреплен к наконечнику перед его вставкой.
Наконечник или проволока крепится и освобождается путем установки пружинного расцепляющего устройства. У некоторых поставщиков есть уникальное пружинное устройство, в то время как другим требуется небольшая отвертка.
4) Клеммный блок Push-in/Push-fit
Клеммный блок Push-fit или Push-in становится очень популярным. Так же, как и в клеммной колодке с пружинной нагрузкой, для «вставной посадки» часто требуется, чтобы провод был покрыт наконечником.
Несколько поставщиков производят клеммные колодки с вставной посадкой.
Соединение осуществляется простым подключением проводов.
Большая разница между пружинной клеммой и клеммной колодкой Push-fit заключается в способе освобождения провода. Клеммные колодки с вставной посадкой имеют расцепляющее устройство, установленное непосредственно рядом с точкой ввода провода.
5) Клеммная колодка IDC
Еще одна клеммная колодка, которая впервые была использована в отрасли Telco , — это соединитель смещения изоляции или IDC 9. 0026 .
Изоляцию провода не нужно снимать перед вставкой. Два острых лезвия внутри клеммной колодки прорежут изоляцию и вступят в контакт с проводом.
При первом появлении этот тип клеммной колодки больше подходил для одножильного провода, чем для многожильного, хотя сейчас есть поставщики, выпускающие IDC для обоих.
6) Втычной клеммный блок
Как следует из названия, вставной клеммный блок имеет штепсельную розетку для подключения к розетке.
Провод вставлен и зажат винтом. Подключение к проводу осуществляется по схеме вилка-розетка. Эта клеммная колодка используется в ситуациях, когда требуется быстрое отключение.
7) Соединитель с язычком клеммная колодка
На клеммных колодках с язычком провод, прикрепленный к соединителю, надевается на выступ. Провод может быть с обжимным соединением или с пайкой в зависимости от типа разъема.
Соединитель с выступом также доступны клеммные колодки, в которых одна сторона клеммной колодки представляет собой соединение с выступом, а другая сторона клеммной колодки представляет собой соединение с винтовым зажимом.
Типы клеммных колодок
Хорошо… теперь, когда мы рассмотрели некоторые из наиболее распространенных способов подключения, давайте рассмотрим некоторые из различных типов клеммных колодок.
1) Блок клемм заземления
На первый взгляд, 9Клеммная колодка 0025 Ground выглядит как типичная ввинчивающаяся клеммная колодка .
Вместо соединительных проводов клеммная колодка Ground подключает входящий провод к Ground .
Провод заканчивается панелью или DIN-рейкой или где-либо еще, где установлен блок… Мы поговорим о DIN-рейках позже.
2) Клеммная колодка с предохранителем
Соединение с предохранителем Клеммные колодки имеют предохранитель, вставленный последовательно между вводом и выводом провода, что устраняет необходимость во внешней защите от перегрузки по току.
Для облегчения поиска и устранения неисправностей многие поставщики включают встроенную схему СИД неисправности предохранителя , которая обеспечивает визуальную индикацию состояния предохранителя.
3) Клеммная колодка термопары
A Блок термопары предназначен для подключения выводов термопары. Термопары нельзя подключать к обычным клеммным колодкам.
Как только провод термопары соприкасается с проводящим материалом внутри клеммной колодки, возникает нежелательное соединение.
Любые разнородные металлы, соединенные вместе, создадут новое соединение и, следовательно, нежелательное напряжение.
Во избежание образования нового соединения некоторые разъемы для термопар зажимают выводы термопар вместе с обеих сторон блока.
Некоторые поставщики разработали блоки термопары с внутренней металлической соединительной полосой, изготовленной из того же металла, что и сам провод термопары.
Многоуровневые клеммные колодки
Довольно часто пространство внутри шкафа или электрощита ограничено. Для экономии места отдельные клеммные колодки могут быть соединены в группы или кластеры и обычно имеют многоуровневую конфигурацию .
Каждая конфигурация имеет разное количество слоев или уровней. Например, трехуровневая клеммная колодка имеет три слоя.
Пример схемы клеммной колодки

В этом примере схемы клеммные колодки имеют 3 уровня. Мы показываем только 4 из нескольких клеммных колодок, которые создают то, что помечено как 9.0025 ТБ4101 .

Уровни обозначаются как B для нижнего или Layer 1 , M для среднего или Layer 2 и T для верхнего или Layer 3 .

Интерпретация этой схемы не так уж сложна, если вы знаете, что клеммные колодки многоуровневые.

Маркировка TB4101-2M означает, что провод подключен к TB4101 , клеммная колодка 2, уровень 2.

Монтаж клеммных колодок

Клеммные блоки монтируются различными способами, но наиболее распространенным является крепление к DIN-рейке .

A DIN-рейка представляет собой металлическую рейку стандартного размера, универсально используемую для монтажа устройств и компонентов внутри электрических щитов и аппаратных стоек.

Резюме

— клеммная колодка — это компонент с изолированным корпусом, предназначенный исключительно для соединения двух или более проводов.

– Клеммные блоки классифицируются на основе характеристик , таких как конструкция, тип устройства и варианты подключения.

– Клеммная колодка Способы подключения включают

Ввинчивание
Барьерные / европейские соединители
Пружинная клетка / Пружинное соединение
Вставное / Push-Fit
Быстрое соединение
Изоляция Съемный
Язычок

– Клеммная колодка Типы включают

Заземление
Плавкий предохранитель
Термопара

– Наиболее распространенный метод монтажа клеммной колодки – крепление к DIN-рейке.

Если вы хотите купить клеммные колодки, вы можете посетить рынок RealPars.

Используя торговую площадку RealPars, вы можете заказать различные типы клеммных колодок высокого качества по выгодным ценам.

Кроме того, если у вас есть какие-либо вопросы относительно того, какой тип клеммных колодок заказать или о клеммных колодках в целом, вы можете обратиться к нашей опытной технической поддержке.

У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.

Команда RealPars

Что это такое, типы и работа

Опубликовано: 13 декабря 2021 | Последнее обновление: 3 октября 2022 г. , Liam Cope

На этой странице:

В этой статье мы рассмотрим все, что связано с клеммными колодками. Эти крошечные компоненты играют важную роль во многих электрических системах и широко используются в промышленности. Ниже мы рассмотрим, что такое клеммная колодка, какие типы клеммных колодок вы можете приобрести, где они используются, а также на многие другие вопросы, которые у вас могут возникнуть о них.

Что такое клеммные колодки?

Клеммные колодки представляют собой компоненты с изолированной внешней рамой, в которой находятся клеммы, соединяющие два или более проводов/кабелей. Единственной целью клеммной колодки является надежное соединение двух или более проводов.

Клеммные колодки

Почти во всех электрических компонентах, механизмах и панелях обычно имеется некоторое количество клеммных колодок. Они могут не все выглядеть одинаково или иметь одинаковый размер, но все они выполняют одну и ту же работу. Клеммные колодки используются для соединения двух или более проводов в одной электрической системе/машине. Они избавляют от необходимости паять провода или соединять их скотчем, использование клеммной колодки также намного проще, быстрее и намного надежнее, чем другие методы соединения кабелей.

Клеммные колодки чаще всего используются в электрических панелях/системах, которые используются для подключения питания, сигналов или проводов к земле.

Какие существуют типы клеммных колодок?

Существует ряд различных типов клеммных колодок, которые можно использовать в различных электрических приложениях.

Некоторые из наиболее распространенных типов клеммных колодок:

Винтовые клеммные колодки
Подпружиненные/пружинные клеммные колодки
Европейские разъемы/клеммные колодки (блоки)
Съемные клеммные колодки
Вставные клеммные колодки

Ниже мы более подробно рассмотрим различные типы клеммных колодок.

Винтовые клеммные колодки

Клеммные колодки с проводами

Винтовая клеммная колодка является одним из наиболее распространенных типов клеммных колодок, используемых в электрических системах и панелях. Они имеют изолированный корпус с винтами, которые используются для удержания оконечных проводов на месте.

Никогда не перетягивайте винты в клеммной колодке, так как они могут сломаться и привести к плохому соединению между проводами.

Подпружиненные/пружинные клеммные колодки

Подпружиненная клеммная колодка очень похожа на винтовую клеммную колодку. Основное отличие здесь заключается в способе закрепления проволоки на месте. Обычно вы используете маленькую отвертку для клемм, чтобы нажать на подпружиненный язычок, чтобы провод можно было вставить на место. Как только вы отпустите язычок, подпружиненный механизм надавит на провод или наконечник и удержит его на месте.

При использовании пружинных клеммных колодок мы настоятельно рекомендуем использовать наконечники на концах проводов, чтобы упростить процесс подключения.

Европейские разъемы/клеммные колодки (блоки)

Клеммная колодка (блок)

Клеммные колодки используют винты для фиксации провода на месте. Разница между ними и винтовыми клеммными колодками заключается в самом корпусе. Клеммные колодки обычно используются для приложений, которые не требуют DIN-рейки или монтируются на панели. Европейские разъемы используются для приложений, где требуются небольшие блоки (например, ремонт кабеля).

Вставные клеммные колодки становятся все более и более популярными, так как они действительно просты в использовании и делают процесс подключения очень быстрым.

Съемный клеммный блок

Съемные клеммные колодки

Съемные клеммные колодки имеют втычную и гнездовую стороны. Обычно вы подключаете провода к штыревой стороне соединительного блока. После того, как вы это сделаете, вы можете вставить вилку в розетку клеммной колодки, чтобы быстро подсоединить или отсоединить провода.

Этот тип клеммной колодки идеально подходит для приложений, требующих частого подключения или отключения компонентов.

Вставные клеммные колодки

Вставные клеммные колодки очень похожи на пружинные клеммные колодки. Основное отличие здесь в том, что в блоках push in есть точка, которую нужно нажать. Иногда вы можете использовать свой палец, чтобы закрепить провода на месте, но обычно требуется отвертка для клемм. Точка обычно легко идентифицируется и располагается на уровне основного тела.

Где используются клеммные колодки?

Клеммные колодки используются в электрических панелях и системах для быстрого и безопасного подключения проводов к определенным точкам цепи. Они чрезвычайно упрощают модификацию проводки, поскольку позволяют легко подключать/отсоединять провода.

Обычно их можно найти в:

Электрические панели
Электрические устройства
Электрическое заземление
На компонентах, которые необходимо отключить или снова подключить к системе
На компонентах, которые вышли из строя/требуют замены
Точки подключения двигателя

Как монтировать клеммные колодки, какие типы клемм

9 клеммная колодка у вас есть. Некоторые клеммные колодки устанавливаются на DIN-рейку, это означает, что они имеют прорези сзади, чтобы защелкнуться на DIN-рейке, которая обычно используется в электрических панелях.

Клеммные колодки, устанавливаемые на DIN-рейку, иногда также можно вставлять друг в друга, это полезно в приложениях, где требуется много клеммных колодок, поскольку они придают панели аккуратный и аккуратный вид. Клеммные колодки, устанавливаемые на DIN-рейку, также могут иметь перемычки, установленные на них, которые могут соединять набор блоков друг с другом. Это полезно в приложениях, где вам нужен общий источник питания для ряда компонентов в схеме или системе. Обычно это происходит, когда управляющие напряжения (24 В) требуются для питания ряда компонентов в цепи. Если вы поместите 24 В + в ряд подключенных клеммных колодок, вы сможете запитать несколько различных компонентов от этой группы блоков, поскольку все они будут иметь 24 В +.

Другие типы клеммных колодок иногда имеют резьбовое отверстие посередине. Это означает, что вы можете использовать винты или болты для монтажа клеммной колодки в любом месте, где это необходимо.

Как подключать клеммные колодки

Клеммная колодка подключается

Клеммные колодки очень просты и удобны в использовании, для их подключения вам нужно сделать следующее:

Вставьте провод в одну сторону клеммной колодки.
В зависимости от того, какой тип блока у вас есть, вам нужно будет вставить клеммную отвертку, ослабить винт или нажать на устройство, которое позволит вам протолкнуть провод.
Вставьте провод и закрепите его на месте. Возможно, вам придется затянуть винт, удалить драйвер или отпустить кнопку, чтобы зажать провод.
Убедитесь, что провод закреплен на месте, слегка потянув за него, чтобы убедиться, что он зажат.
Повторите процесс для другой стороны или там, где это необходимо.
Некоторые клеммные колодки имеют открытые контрольные точки, где можно использовать измеритель для проверки непрерывности.

Безопасны ли клеммные колодки?

Да, клеммные колодки имеют множество различных преимуществ и могут повысить безопасность электрической системы/панели. Они могут сделать это, заземлив, изолировав и защитив другие компоненты электрической системы. Большинство клеммных колодок также защищены от прикосновения, что означает, что они ограничивают доступ к токоведущим клеммам, где может присутствовать напряжение.

Клеммные колодки также можно использовать в качестве контрольных точек, если они имеют точки, в которые могут поместиться щупы вашего мультиметра. Это также делает тестирование более безопасным и простым при поиске неисправностей в оборудовании.

Вы можете разрезать клеммные колодки?

Да, но это зависит от того, какой тип клеммной колодки у вас есть/используется. Некоторые клеммные блоки нельзя разрезать, так как они представляют собой отдельные блоки. Другие блоки клеммных соединителей поставляются в полосе. Вы можете отрезать необходимое количество полосок и использовать их как отдельные соединительные блоки.

При обрезке любых клеммных колодок убедитесь, что все острые края, оставшиеся после разреза, удалены. Также всегда следите за тем, чтобы изоляция была нетронутой и по-прежнему покрывала клеммы блока.

Можно ли подключить более одного кабеля к клеммной колодке?

Да, в клеммной колодке можно подключить более одного кабеля. Это только в том случае, если кабели небольшого размера и для этого достаточно места. Не рекомендуется соединять более двух проводов вместе, так как это может повлиять на целостность соединения. Если для этого достаточно места, один кабель по-прежнему является лучшей практикой, поскольку он обеспечивает надежный захват, а также значительно упрощает подключение проводов.

Лиам Коуп

Привет, меня зовут Лиам. Я основал Engineer Fix с целью предоставить студентам, инженерам и людям, которые могут быть любопытны, онлайн-ресурс, который может упростить проектирование.

Я работал на различных инженерных должностях, выполняя бесчисленное количество часов механических и электрических работ/проектов. Я также прошел 6-летнее обучение, которое включало повышение квалификации и получение степени HNC в области электротехники.

Встречайте разъем: клеммная колодка

Перейти к содержимому

Обновлено: 26 июля 2022 г.

Знакомьтесь с соединителем: клеммная колодка

Что такое клеммные колодки?

Клеммные колодки — это соединители, используемые для соединения двух или более проводов друг с другом (провод-провод) или с печатной платой (провод-плата). Они состоят из изолированного корпуса внутри модульного корпуса. Часто используемые в промышленных приложениях, они подходят везде, где электрические системы должны оставаться надежно подключенными, организованными и безопасными. Клеммные колодки обеспечивают полупостоянные соединения проводов, которые можно легко снимать и заменять для проверки или ремонта.

Первые модульные клеммные колодки были разработаны Phoenix Contact в 1920-х годах, когда возникла идея разделить неэкономичные керамические клеммные колодки. В 1970-х годах электроника размещалась в шкафах управления, а электронные модули следовали за развитием первого соединения с печатной платой. Клеммные колодки стали ключевым элементом промышленных панелей управления, потому что они дешевле, чем другие типы разъемов, они просты в использовании и обеспечивают быстрое подключение и отключение.

Клеммные блоки доступны во многих вариантах. Наиболее распространенными типами являются одноуровневые проходные клеммные колодки, клеммные колодки с заземлением, клеммные колодки с предохранителями и многоуровневые клеммные колодки.

Одноуровневая сквозная клеммная колодка полезна для компонентов, которые необходимо легко отсоединять. Он обычно используется для сигнальных соединений или для распределения питания внутри панели управления. Он просто соединяет два проводника с общей точкой соединения, чтобы обеспечить прохождение электричества. Он не имеет возможности отключить питание и не обеспечивает никакой защиты с обеих сторон клеммной колодки.

Проходная клеммная колодка Phoenix Contact.

Клеммная колодка заземления имеет дополнительную возможность заземления соединений внутри промышленной панели управления. Он также может заземлить сам клеммный блок на монтажную или DIN-рейку. Эти клеммные колодки имеют металлическое соединение от наконечника провода до нижней части колодки, где она крепится к панели. Это избавляет от необходимости прокладывать провод к основному заземляющему контакту.

TOBJOB Classic от WAGO представляет собой угловую клеммную колодку заземления, монтируемую на рейку

Клеммная колодка с предохранителем обеспечивает защиту подключаемых элементов, чтобы они не подвергались слишком большому току или напряжению. Питание можно отключить, просто подняв рычаг, чтобы отключить предохранитель, или, если через него проходит слишком большой ток, предохранитель перегорит, отключив питание.

Новые предохранительные клеммы Weidmüller Klippon Connect с технологией винтового соединения гарантируют оптимальную пассивную защиту от тока в сочетании с размыкающими клеммами.

Нижний уровень 9Многоуровневая клеммная колодка 0025 представляет собой сквозной проход, который позволяет выполнять электрические соединения с тем преимуществом, что в одном и том же блоке можно выполнить два или более электрических соединения. Верхний уровень включает предохранитель, поэтому питание можно отключить, вытащив предохранитель, или, когда ток слишком большой, предохранитель перегорает, защищая любые подключенные компоненты. Многоярусные клеммные колодки также могут быть заземлены.

Примечания по дизайну:

Классы безопасности 9Стандарты безопасности 0026 UL и IEC обычно применяются для сертификации и проектирования. UL и IEC имеют разные стандарты и требования, которым должна соответствовать клеммная колодка, поэтому важно знать общие требования безопасности системы, чтобы обеспечить соответствие номинальных характеристик клеммной колодки. Материалы для клеммных колодок имеют рейтинг воспламеняемости, соответствующий UL94V-0.

Номинальные значения тока и напряжения Выберите клеммную колодку, рассчитанную как минимум на 150 % максимального тока, ожидаемого в системе, и с номинальным напряжением меньше, чем максимальное системное напряжение приложения. Также учитывайте любые скачки напряжения в системе.

Преимущества в обращении Клеммные колодки обеспечивают безопасность операторов, обеспечивая безопасные соединения без оголенных проводов или клемм. Они чрезвычайно долговечны и создают хорошо организованную и упорядоченную среду в промышленной панели управления.

Модификации конструкции Различные цвета корпуса или маркировка могут использоваться для облегчения идентификации различных соединений клеммной колодки, особенно в сложных системах с несколькими проводами и цепями в централизованном месте.

Способы ввода и закрепления проводов Три общедоступных положения ввода проводов: горизонтальный (90°), вертикальный (180°) и 45°. Три основных метода крепления проводов: винтовые клеммы, кнопочные и вставные.

Рынки, отрасли и области применения Клеммные колодки широко распространены на промышленном рынке (заводы, промышленная автоматизация, тяжелое машиностроение). Они также используются в автомобилестроении (автопарки и автомобили, которые необходимо подключить к выходам коммутационной панели).

Поставщики
Клеммные блоки доступны от ряда производителей и поставщиков, в том числе: Amphenol Pcd, Lumberg, METZ Connect, Molex, Phoenix Contact, TE Connectivity, WAGO, Waytek, Weidmüller, Würth Electronik
Сопутствующие товары
Перегородки
Шины
DIN-рейка
Соединительные блоки
Вставные соединители проводов
Понравилась статья? Ознакомьтесь с другими нашими статьями «Знакомство с разъемом», клеммными блоками и новостями рынка, нашими страницами автомобильного и промышленного рынка и нашим архивом статей за 2021 год.
Подпишитесь на наши еженедельные электронные информационные бюллетени , следите за нами в LinkedIn , Twitter и Facebook , а также ознакомьтесь с нашими архивами электронных книг для получения более подходящего контента, подготовленного экспертами.

Автор
Последние сообщения
Поставщик соединителей
Более 40 000 читателей в мире электроники подписаны на Поставщик соединителей, лучший источник новостей и знаний о соединителях, кабелях, датчиках, антеннах и других решениях для подключения. Поделитесь с нами своими вопросами, новостями или информацией о продукте по адресу [email protected]
Последние сообщения от Connector Supplier (посмотреть все)
Похожие сообщения
Подписаться
2022, Amphenol Pcd, основы соединителей, Знакомство с соединителем, METZ CONNECT, PCB, Phoenix Contact, питание, сигнал, TE Connectivity, клеммные колодки, WAGO, Waytek, Weidmuller, провод-плата, провод-провод, Основы соединителей , Основные разъемы
Видео
<noscript><img loading='lazy' src='/800/600/http/ae04.alicdn.com/kf/HTB19GFpOVXXXXcAapXXq6xXFXXX0/2P-3P-10.jpg' /></noscript> youtube.com/embed/ihJbYzirlrs?wmode=transparent» title=»YouTube video player?wmode=transparent» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
• Решения OverPass™ | Amphenol
• Соединители D-Sub EDAC
• Indium8.9HF — проверенная автомобильная паяльная паста
• Высоковольтный экранированный кабель из сшитого полиэтилена JPC
Просмотр статей по месяцам
Просмотр статей по месяцам Выберите Месяц Октябрь 2022 (12) Сентябрь 2022 (21) Август 2022 (29) Июль 2022 (10) Июнь 2022 (27) Май 2022 (39) Апрель 2022 (42) Март 2022 (33) Февраль 2022 (26) Январь 2022 ( 31) декабрь 2021 (14) ноябрь 2021 (20) октябрь 2021 (19) сентябрь 2021 (24) август 2021 (20) июль 2021 (27) июнь 2021 (24) май 2021 (19)) апрель 2021 г. (23) март 2021 г. (29) февраль 2021 г. (25) январь 2021 г. (31) декабрь 2020 г. (23) ноябрь 2020 г. (14) октябрь 2020 г. (29) сентябрь 2020 г. (38) август 2020 г. (25) июль 2020 г. (20) ) Июнь 2020 г. (27) Май 2020 г. (23) Апрель 2020 г. (18) Март 2020 г. (38) Февраль 2020 г. (17) Январь 2020 г. (22) Декабрь 2019 г. (16) Ноябрь 2019 г. (22) Октябрь 2019 г. (27) Сентябрь 2019 г. (20) ) август 2019 (16) июль 2019 (19) июнь 2019 (18) май 2019 (26) апрель 2019 (28) март 2019 (19) февраль 2019 (20) январь 2019(22) декабрь 2018 г. (8) ноябрь 2018 г. (16) октябрь 2018 г. (27) сентябрь 2018 г. (19) август 2018 г. (18) июль 2018 г. (22) июнь 2018 г. (19) май 2018 г. (28) апрель 2018 г. (26) март 2018 г. (22) февраль 2018 г. (21) январь 2018 г. (27) декабрь 2017 г. (17) ноябрь 2017 г. (18) октябрь 2017 г. (21) сентябрь 2017 г. (24) август 2017 г. (23) июль 2017 г. (7) июнь 2017 г. (16) май 2017 г. (41) апрель 2017 г. (31) март 2017 г. (17) февраль 2017 г. (19) январь 2017 г. (16) декабрь 2016 г. (12) ноябрь 2016 г. (14) октябрь 2016 г. (17) сентябрь 2016 г. (19)) август 2016 г.
(23) июль 2016 г. (10) июнь 2016 г. (23) май 2016 г. (22) апрель 2016 г. (19) март 2016 г. (26) февраль 2016 г. (28) январь 2016 г. (25) декабрь 2015 г. (12) ноябрь 2015 г. (38) ) октябрь 2015 (37) сентябрь 2015 (38) август 2015 (33) июль 2015 (14) июнь 2015 (44) май 2015 (37) апрель 2015 (36) март 2015 (34) февраль 2015 (36) январь 2015 (28) ) Декабрь 2014 г. (18) Ноябрь 2014 г. (24) Октябрь 2014 г. (35) Сентябрь 2014 г. (37) Август 2014 г. (31) Июль 2014 г. (13) Июнь 2014 г. (35) Май 2014 г. (35) Апрель 2014 г. (24) Март 2014 г. (40) ) февраль 2014 г. (39) Январь 2014 г. (49) Декабрь 2013 г. (33) Ноябрь 2013 г. (49) Октябрь 2013 г. (50) Сентябрь 2013 г. (68) Август 2013 г. (58) Июль 2013 г. (42) Июнь 2013 г. (40) Май 2013 г. (60) Апрель 2013 г. (54) ) март 2013 (72) февраль 2013 (63) январь 2013 (52) декабрь 2012 (18) ноябрь 2012 (18) октябрь 2012 (10) сентябрь 2012 (28) август 2012 (32) июль 2012 (28) июнь 2012 (7) ) май 2012 г. (7) март 2012 г. (1) февраль 2012 г. (1) октябрь 2011 г.
