Как сделать короб в туалете из гипсокартона: пошаговая инструкция с фото

Туалет не такое влажное помещение, как например ванная комната, но в нем проходит сточная труба канализации, которую желательно спрятать, соорудив короб в туалете из гипсокартона. Кроме того, за унитазом проходят трубы водоснабжения, которые тоже стоит прятать, они будут портить эстетичный вид помещения. К тому же многие владельцы квартир устанавливают в туалете вместо привычного унитаза инсталляцию, которую нужно спрятать в короб.

Вернуться к оглавлению

Полное содержание материала

1 20 фото: варианты установки и оформления гипсокартонного короба в туалете
2 Подготовительные работы
3 Особенности сборки короба из гипсокартона в ванной комнате
4 Выбор материала и необходимые инструменты
5 Проектирование и монтаж короба в туалете
6 Разметка
7 Монтаж профилей
8 Закрепление листов гипсокартона
9 Оформляем дверцу для короба в ванной
10 Финишная отделка

20 фото: варианты установки и оформления гипсокартонного короба в туалете

Вернуться к оглавлению

Подготовительные работы

Сразу стоит отметить, что если стояк канализации стоит старый, то перед монтажом короба его желательно поменять. Если произойдет разрыв трубы, то придется сломать короб, для их замены. Итак, перед началом монтажных работ нужно:

подготовить стены в туалете;
составить план работы;

Проектирование короба из гипсокартона для скрытия сточной трубы в туалете

начертить разметку;

подготовить нужный материал;
собрать инструмент.

Стоит отметить, что если сделать все правильно на подготовительном этапе, то проблем с монтажом короба из гипсокартона в туалете не возникнет.

Вернуться к оглавлению

Особенности сборки короба из гипсокартона в ванной комнате

Короб из гипсокартона в ванной и туалете своими руками собрать может любой домашний мастер, который хоть немного знаком со строительным инструментом.

План действий будет такой:

первым делом снять со стен старое покрытие;

стены выровнять при необходимости, если кривизна небольшая, это можно сделать, приклеив гипсокартон на плиточный клей;
заменить сантехнику;
установить инсталляцию;
произвести разметку;
собрать короб из профилей;
раскроить и прикрутить гипсокартон;
выполнить отделку.

Работы не так много, как может показаться на первый взгляд, и выполнить ее можно самостоятельно за один день.

Вернуться к оглавлению

Выбор материала и необходимые инструменты

При любых монтажных работах без инструмента не обойтись.

Для сооружения короба нам понадобится:

емкость для замешивания раствора;
шпателя;
дрель или шуруповерт;
перфоратор;
строительный уголок;
ножницы по железу;
карандаш и рулетка;
лазерный уровень и отвес;
молоток;
плоскогубцы;
канцелярский нож;
насадка венчик;
валики;
ванночка.

Как только собран необходимый инструмент, приступаем к закупке материала.

Понадобится:

ГКЛ зеленого цвета – влагостойкий;
профиль стоечный и направляющий;
саморезы по металлу;
дюбеля;
крепежи и подвесы;
шпаклевка;
серпянка;
грунтовка глубокой пропитки.

Вернуться к оглавлению

Проектирование и монтаж короба в туалете

Не стоит думать, что монтажные работы по сооружению короба можно произвести без проекта, так как эта не сложная работа. Проект поможет вам избежать нежелательных ошибок при сооружении, и сэкономить вам время и деньги. Именно на этапе проектирования можно точно просчитать количество требуемого материала.

Проектирование и выбора расположения гипсокартонного короба

Не обязательно делать короб из гипсокартона по точным чертежам, достаточно схематического рисунка с прописанными размерами. Как только составлен проект, можно приступить к разметке помещения.

Вернуться к оглавлению

Разметка

Производится непосредственно на потолке, полу и стенах туалета.

Точная разметка-залог крепкой и долговечной конструкции

Делается она таким образом:

находится самая выпирающая точка на коммуникациях, от которой отступают 3-5 см и отмечают черточку карандашом;
затем берется лазерный уровень и проводится ровная полоса между потолком и полом, проходящая по этой отметке. Если под рукой нет уровня, можно применить отвес с красящей нитью;
такие же действия производятся на противоположной стене;
разметка вокруг инсталляции производится с отступом от рамы на 5 см;
затем производится разметка горизонтальных поверхностей, для этого нам понадобится уголок;
проставляем уголок к стене на пересечении с полом и проводим линию, перпендикулярную вертикальной отметке под углом 90 градусов;
такие же действия производим с другой стороны;
на потолке делаем то же самое;
проводим параллельную линию над инсталляцией, по уровню с отступлением в 4 см.

Разметку можно считать выполненной. Приступаем к монтажу металлического каркаса.

Нанесенная разметка на стены, пол и потолок

Вернуться к оглавлению

Монтаж профилей

Для грамотного монтажа металлической конструкции нужно произвести следующие шаги:

первым делом нужно установить направляющий профиль 26х27 на пол. Для этого ножницами по металлу нужно отрезать профиль ровно по размеру линии на полу;

Прикручиваем к стене стоечный профиль 27 х 60, вставив его вверху и внизу в направляющие отрезки. Шаг саморезов должен быть 15-20 см, так конструкция будет более устойчивая;
Второй профиль прикручивается так же;

Прикрученные стоечные профили к стенам

Далее, закрепляем отрезок ровно по черте дюбель-гвоздями к полу, стараться, чтобы во время сверления не произошло смещение отрезка, это может сказаться на качестве и ровности короба в целом;
Второй отрезок закрепить аналогично, если края профиля будут мешать, их можно подогнуть плоскогубцами;

Чтобы ровно установить профиль к полу, нужно выставить уровень под углом 90 градусовОснование каркаса нужно крепить точно по нарисованной разметке, чтобы один направляющий профиль плотно и ровно крепился к другому

Такие же действия нужно проделать на потолке;
Теперь можно установить угловой профиль, он закрепляется сверху и снизу маленькими саморезами «семечками»;

Установленный и зафиксированный саморезами угловой профиль

Как только эта конструкция готова, ее нужно усилить поперечинами. Перемычки должны быть на расстоянии 30 см друг от друга.;

Необходимо использовать строительный уровень для установки ровного металлического каркаса

Перемычки прикручивать строго параллельно полу, это поможет сформировать усиленный каркас и в будущем хорошо закрепить гипсокартон.

В это же время нужно сконструировать усиление для будущей установки технического люка.

Обратите внимание на видео: как сделать каркас из металлического профиля

Вернуться к оглавлению

Закрепление листов гипсокартона

Когда каркас готов, его нужно хорошо промерить и перенести размеры на лист ГКЛ.

Далее, начинается раскройка материала. Сделать это просто – разрезать верхний слой картона с одной стороны, немного углубившись в гипс. Далее лист просто перегибается, и разрезается картон со второй стороны.

Затем раскроенные полосы приставляются к коробу, и прикручиваются саморезами черного цвета по металлу.

Если получится, что фрагмент не подходит его можно подравнять строительным ножом.

Когда на одну сторону закрепили гипсокартон, начинаем прикручивать лист к другой стороне, после этого, гипсокартонный короб можно считать готовым.

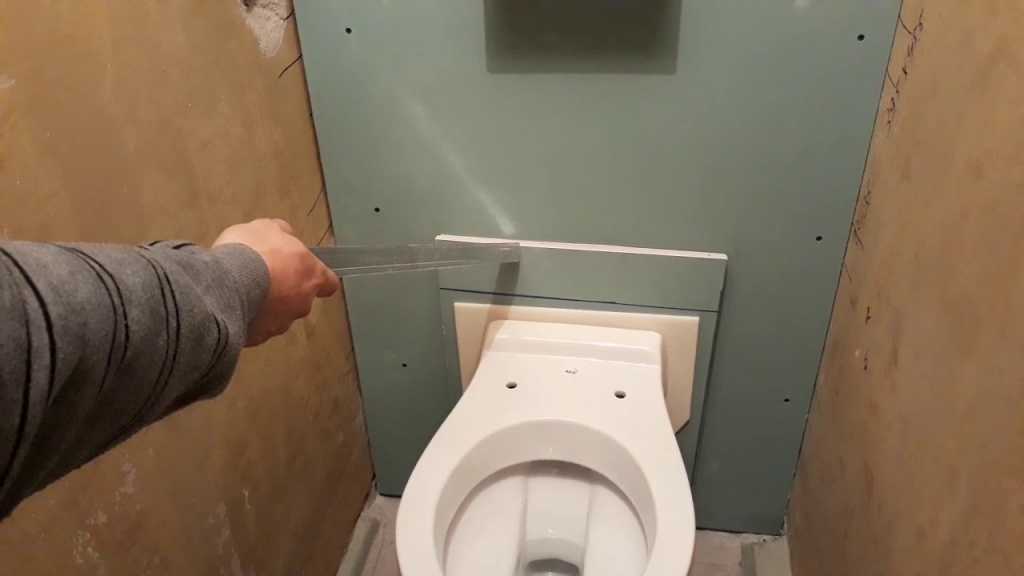

Так выглядит готовая гипсокартонная конструкция в туалете

Советуем посмотреть: как сделать короб из гипсокартона в туалете.

Вернуться к оглавлению

Оформляем дверцу для короба в ванной

Доступ к основным сантехническим узлам должен быть свободным. Поэтому мы и предусмотрели усиление под технический люк. Как только короб готов, нужно вырезать отверстие для люка и установить его. Так же стоит подумать о вентиляции, чтобы не было конденсата внутри короба.

Пошаговый процесс установки люка в гипсокартонную поверхность

Если вы хотите установить люк-невидимку, следует закрепить его еще до финишной отделки, вставив и закрепив саморезами к каркасу.

Простые пластмассовые дверки устанавливаются на плитку, уже после облицовки короба.

Пластмассовый люк, установленный в гипсокартонный короб

Важно! Желательно сооружать конструкции, опираясь на размер отделочного материала: плитка, панели. Подогнать желательно так, чтобы не пришлось резать плитку.

Вернуться к оглавлению

Финишная отделка

Когда короб готов, затираем все его стороны терочкой с наждачкой.

Зачищенные углы на коробе из гипсокартона

Короб готов, приступаем к его облицовке;

готовим шпаклевочную смесь, как написано на упаковке;
шпателем забиваем все швы;
наклеиваем на свежую штукатурку серпянку, для предотвращения появления трещин;
повторно наносим штукатурку;
как только швы просохнут, можно наносить грунт. Желательно сделать два слоя, при этом каждый должен просохнуть до нанесения следующего;
как только последний слой грунта высохнет, примерно через 3-4 часа, можно начинать финишную отделку.

Отделать можно любыми материалами:

уложить плитку;

закрепить панели ПВХ;

покрасить;
наклеить обои.

В случае если предполагается покраска, то придется подшпаклевать на три слоя, затем зачистить до идеального состояния.

При применении обоев достаточно двух слоев шпаклевки, затем короб покрывается грунтовкой и после этого можно производить оклеивание.

Стоит отметить, что при желании можно собрать короб со встроенными полками в ванной и туалете, но для этого понадобится чуть больше мастерства.

Обратите внимание на видео: как сделать облицовку гипсокартонного короба плиткой.

Как сделать короб из гипсокартона в ванной или туалете? Устройство и монтаж короба.

Делая ремонт в ванной, многие задаются вопросом – как убрать трубы и стояки, чтобы придать интерьеру ванной комнаты более эстетичный внешний вид?

Сделать это можно, закрыв все инженерные коммуникации коробом из гипсокартона. Это не только сделает интерьер ванной красивее, но и убережет пластиковые трубы от возможных механических повреждений.

Давайте в этой статье рассмотрим, как правильно сделать короб, не имея специальных навыков, как собрать каркас и как обшить его листами ГКЛ (ГКВЛ).
В статье вы найдете пошаговые фото процесса монтажа, а также видео, в котором показаны все операции по устройству короба.

Необходимые инструменты

Для выполнения работы по обшивке стояков гипсокартонном, вам понадобятся следующие инструменты:

монтажные клещи;
дрель;
угольник;
карандаш;
нож;
ножовка;
молоток;
ножницы по металлу;
отвертка;
уровень;
рулетка.

Устройство короба из гипсокартона шаг за шагом

Сначала нужно замерить расстояние, на котором будет устанавливаться профиль, закрепляемый к стенам.

После этого в стене засверливаются отверстия, в которые вставляются пластмассовые дюбеля. Профиль закрепляется к стене с помощью саморезов или дюбель-гвоздей.

После того, как эти два профиля смонтированы, устанавливается стойка из профиля, который соединяется с пристенными профилями горизонтальными перемычками, закрепляемыми к профилю саморезами.

Собранный каркас из оцинкованного профиля вокруг стояка канализации показан на фото ниже:

Аналогичным образом собирается каркас вокруг труб проложенных по полу:

В каркасе нужно предусмотреть места пропуска труб, там, где это необходимо. На фото ниже показано место выхода трубы подводки к бачку унитаза:

Проверка на горизонтальность и вертикальность всех элементов каркаса проверяется с помощью уровня:

Все пространство внутри каркаса вокруг пластикового канализационного стояка целесообразно заполнить минеральной ватой, чтобы снизить уровень шума от стекающей по стояку воды:

Лист ГКЛ размечается по размеру и раскраивается на полосы, которыми будет зашиваться смонтированный каркас из металлического профиля.

Нарезанные по размеру листы прикручиваются к металлическим профилям саморезами длиной 27 мм через каждые 30 см с помощью отвертки или шуруповерта.

В месте стыка листов ножом или рубанком снимается небольшая фаска, и зазор заделывается шпатлевкой.

Как выглядит каркас, полностью зашитый гипсокартоном показано на фото ниже:

Поверх гипсокартона выполняется такая же отделка, какая выполнена по стенам – пластиковыми панелями, краской, обоями или керамической плиткой.

Как выглядит помещение после отделки плиткой показано на фото ниже:

Как видите, трубы все убраны, интерьер получил гораздо более эстетичный вид. а трубы теперь надежно защищены от случайного повреждения.

Полезный совет! Для снятия показаний счетчиков, доступа к ревизиям или вентилям следует установить евролюк, который монтируется непосредственно в каркас, устанавливаемый для гипсокартона.

Видео установки евролюка в коробе из гипсокартона представлено ниже (для воспроизведения нажмите треугольник):

***
Как видите, собрать короб из гипсокартона своими руками не представляет особой сложности, и при желании вы можете выполнить все описанные выше операции своими руками.
