Возведение упрощенной односкатной крыши – это отличное завершение строительства небольшого садового домика, коттеджа в стиле хай-тек, гаража или бани.

Чтобы получить прочную конструкцию, нужно знать, как правильно смонтировать каркас односкатной крыши, правильно выбрать материалы, провести ряд расчетов.

При условии ответственного подхода все эти процессы можно освоить самостоятельно.

Содержание

• 1 Назначение, устройство, требования к каркасной конструкции
• 2 Подходящие материалы
• 3 Рекомендуемые размеры материалов
• 4 Отличия устройства для разных строений
• 5 Расчет
  • 5.1 Геометрический
  • 5.2 Тригонометрический
• 6 Пошаговая инструкция по сборке своими руками
• 7 Частые ошибки и рекомендации по строительству
• 8 Заключение

Назначение, устройство, требования к каркасной конструкции

Основное назначение каркаса крыши – равномерное распределение нагрузки, опора для крепежа кровельного материала.

В конструкциях с одним скатом стропильные ноги выступают наслонными, поскольку имеют под собой прочную опору. Каждый элемент каркаса укладывается отдельно, монтируется на стенках, разных по высоте. Соединение выполняется через мауэрлат (коньковый брус).

Мауэрлат – прочная опора для стропил. Для этих целей используется брус сечением 150*150 мм. Для каменной, бревенчатой постройки брус укладывают параллельно стенам. Для каркасных – на противоположных сторонах обвязки стен.

Среди основных требований, предъявляемых к каркасу односкатной крыши, выделяют следующие:

1. При укладке опор стропил на стенки разной высоты нужно сделать так, чтобы на ветровой стороне оказалась самая низкая. В этом случае нагрузка на крышу будет снижена.
2. Если укладка каркаса происходит в постройке с одинаковой высотой стен, то важно правильно провести расчеты и создать стойками оптимальный уровень уклона крыши. Образовавшийся фронтон зашить кровельным или другим материалом.
3. Для усиления каркаса односкатной крыши допустимо применять поперечные прогоны.
4. Для формирования каркаса в бревенчатой постройке важно учитывать возможный неравномерный уровень усадки бревен. Установить скользящие крепления для стропил. Соединение с мауэрлатом происходит способом вруба вплотную.

Усилить каркас односкатной кровли получится с помощью установки наклонных стоек (под 45 градусов), подкосов. Так нагрузка будет распределена между внутренними несущими стенами дома, постройки.

Подходящие материалы

Стропильная система для жилых помещений, пусть даже небольших построек, собирается из различных типов пиломатериалов. Для зданий промышленного назначения используется металлические профильные трубы.

Поскольку древесина получила большую популярность, остановимся на описании этого природного сырья. Для монтажа каркаса применяют такие типы материалов из дерева:

1. Брус. Основа – стропильной системы, мауэрлата. Рекомендуемый уровень влажности – до 20%. Породы – хвойные (сосна, ель, лиственница). Диаметр бруса от 10 см. Брус меньших габаритов используется при сборке обрешетки.
2. Бревно. Назначение аналогично брусу. Сечение бревна – 120*120 мм.
3. Обрезная доска. Назначение – монтаж обрешетки крыши, установка торцевой планки. Предпочтительно брать сухую хвойных пород с минимальным количеством сучков. Толщина зависит от выбранного типа теплоизоляции.

Фиксация деревянных элементов происходит с помощью анкеров, саморезов, болтов. С целью усиления соединений лучше использовать сразу несколько разных крепежей.

До начала монтажа, резки деревянных материалов их необходимо тщательно обработать защитными составами от влаги, порчи насекомыми, огня. Это существенно продлит срок эксплуатации всей кровельной конструкции.

Рекомендуемые размеры материалов

При монтаже каркаса важную роль играет правильно подобранное сечение стропильных ног. Показатель зависит от уровня постоянной (веса кровли), временной (снег, ветер) нагрузки. Для каждого региона показатели отличаются.

Средние размеры материалов каркаса односкатной крыши для средней полосы России следующие:

• под пролеты от 4,5 м нужно брать бревна диаметром 18-20 см, брус сечением 100*150 мм либо 150*150 мм;
• для небольших пролетов до 4 м хватит диаметра бревен 120-180 мм, бруса сечением 100*100 мм;
• для мауэрлата лучше брать брус со стороной 18-20 см;
• в пролетах больших размеров обустраивают для усиления прогон, делать его лучше из бруса 180*180 мм, бревна диаметром от 200 мм (на выбор), стойки прогона формируют из бревна диаметром от 130 мм.

Брус для каркаса допустимо заменить попарно сшитой обрезной доской при условии, что будет получен необходимый показатель сечения материала.

Отличия устройства для разных строений

В зависимости от габаритов перекрываемых пролетов конструкция каркаса может иметь свои особенности. Среди них:

1. При размере пролета до 4,5 м возводится стандартный набор стропильных элементов. Дополнительное усиление не требуется.
2. Когда пролет крыши по размерам находится в пределах от 4,5 до 6 м, то потребуется установка подкосов (подстропильных ног).
3. При габаритах пролета от 6 до 9 м необходимо устанавливать два подкоса, которые будут опорой для стропильной ноги по обоим краям.
4. Для пролета размерами 9-12 м посередине монтируют усиливающую консольно-прогонную конструкцию – мощную рамку из дерева, которая оснащена прогонной балкой, упирается на несколько вертикальных опор. Также используются подкосы.
5. Пролеты размерами свыше 12 м делятся на сектора прогонными конструкциями и другими усиливающими элементами, перечисленными выше.

Шаг крепежа элементов каркаса зависит от назначения и типа материала. Стропильные ноги (брус, бревно) монтируются с шагом от 1,5 до 2 м, стропила из досок с шагом от 1 до 1,75 м.

Расчет

Для проведения расчетов можно воспользоваться один из следующих способов:

Геометрический

По виду односкатная крыша – прямоугольный треугольник. Длиной стропильной ноги в этом случае будет гипотенуза. Для определения ее величины нужно воспользоваться теоремой Пифагора: сумма квадратов катетов равна квадрату гипотенузы.

Тригонометрический

Для вычисления высоты ската и угла наклона используем условные обозначения ключевых величин, где H – высота конька, S – длина ската, L – постоянная величина, равная длине пролета между стенами.

Используем в расчетах следующие формулы: tg ɑ= H/L и sin ɑ = H/S. Остается подставить в формулы исходные данные.

Пошаговая инструкция по сборке своими руками

Разберем этапы самостоятельного возведения каркаса односкатной крыши.

Порядок работ следующий:

1. Перед установкой каркаса на основные стены дома монтируется мауэрлат.
   Это массивный брус, который служит опорой. Он монтируется на нижнюю стенку постройки.
2. На мауэрлате делается разметка для фиксации стропил и вырезаются пазы под углом, равным углу ската кровли, средний шаг ~ 80 см.
3. Далее возводится фронтонная стена. Она будет из того же материала, что само строение. Допустимо брать материал полегче. Например, на кирпичные стены использовать фронтон из бруса или досок.
4. Фронтон поднимается на выбранную высоту, согласно чертежам.
5. На готовом фронтоне можно фиксировать мауэрлат. Получается, что два мауэрлата находятся параллельно друг к другу.
6. В подготовленные пазы заводятся стропильные ноги по нанесенной разметке. После чего они фиксируются металлическими уголками. Сверху у фронтона стропила прикручиваются жестко. А нижняя часть монтируется в зависимости от типа стропильной системы (жесткой или скользящей).
7. Есть определенная последовательность врезки стропильных балок. Сначала устанавливают крайние элементы.
   Между ними натягивается шнур, как ориентир и уровень для последующих стропил. Важно, что шаг стропильных ног соответствует шагу балок перекрытия.
8. Установленные стропила соединяются с балками перекрытия посредством стоек, подкосов и прочих элементов, чтобы придать им жесткость и устойчивость. Фиксация выполняется металлическими уголками и скобами.
9. Далее проводится монтаж кровельного пирога.

Для удлинения стропильных ног, чтобы вывести их за стену и увеличить тем самым длину свеса, к брусьям крепятся «кобылки».

Монтаж стропил односкатной крыши — в видео:

Частые ошибки и рекомендации по строительству

При самостоятельном возведении каркаса крыши владельцы по причине неопытности или спешки допускают грубые ошибки.

Разберем основные из них, приведем варианты решений:

1. Отсутствие проекта. Приводит к перерасходу материалов, неправильному монтажу основных элементов. На бумаге исправить возможные недочеты проще, чем разбирать часть конструкции каркаса.
2. Применение для стропил досок с обзолом (корой с одной и нескольких сторон). Считается грубым нарушением строительных норм. Под корой могут оставаться насекомые, развиваться грибок, что приведет спустя время к порче элементов каркаса, снижению его прочности. Весь пиломатериал должен быть очищен от коры.
3. Использование пиломатериала естественной влажности. Желание сэкономить на покупке сырья приводит к деформации каркаса, снижению прочности соединений по узлам. Материал нужно брать сухой без дефектов. Это продлит срок службы конструкции и станет гарантией прочности каркаса.
4. Дерево не покрыто защитными растворами. Несмотря на то, что хвойные породы более стойкие к влаге, со временем без защитной пропитки начнут покрываться грибком и гнить, приводя в негодность другие слои кровельного пирога. Поэтому обработка антисептиками всех деревянных элементов, используемых при строительстве, обязательна.

Отдельно стоит помнить про обработку дерева антипиренами – средствами от огня. Особенно это касается каркаса крыши жилого дома.

Заключение

Каркас для односкатной крыши – это надежная основа и опора, которая отвечает за правильное распределение нагрузок, что приходятся на кровлю.

До начала монтажа важно правильно выбрать размеры материала, грамотно рассчитать его количество с запасом. Провести предварительную защитную обработку сырья и только потом браться за монтаж.

В процессе сборки экономить на крепежах не стоит, наоборот – лучше использовать несколько типов крепежей сразу. Это обеспечит надежность и прочность готовой конструкции.

Как сделать деревянный каркас односкатной крыши

Содержание статьи:

1. Характеристики односкатной крыши
2. Монтаж стропильной системы — каркаса
3.

Утепление односкатной кровли
4. Устройство обрешетки и укладка кровельного покрытия

Самой простой для возведения кровельной конструкцией считается односкатная крыша, сборка которой не вызовет особых затруднений даже у новичков. Самостоятельно составленный проект и строительство позволит сэкономить на услугах строительных бригад (прочитайте: «Односкатные крыши: проекты»). Речь в данном случае идет о небольших дачных домиках и помещениях для хозяйственного назначения.

Характеристики односкатной крыши

Возведение односкатной конструкции позволит не только сократить запланированный бюджет, но и:

• защитит крышу от ветровых нагрузок за счет минимального эффекта парусности;
• если каркас односкатной крыши рекомендуется строить по определенной схеме, то использование кровельных материалов ограничивается только уклоном ската;
• простая конструкция возводится за короткий срок;
• в ходе монтажа не понадобится мощная подъемная техника, поскольку установка легких элементов может быть выполнена вручную.

Как и при выборе любой другой конструкции крыши, у односкатной есть и недостатки:

• если уклон ската небольшой, то зимой на крышу окажут воздействие высокие снеговые нагрузки, что требует тщательного расчета системы стропил и выбора их сечения с запасом;
• поскольку размеры чердачного помещения будут сокращены, то даже при наличии отдельного перекрытия, его невозможно использовать в качестве полезной площади;
• если сравнивать такое устройство каркаса крыши с другими вариантами, то для создания более привлекательного ее вида придется подбирать современные материалы.

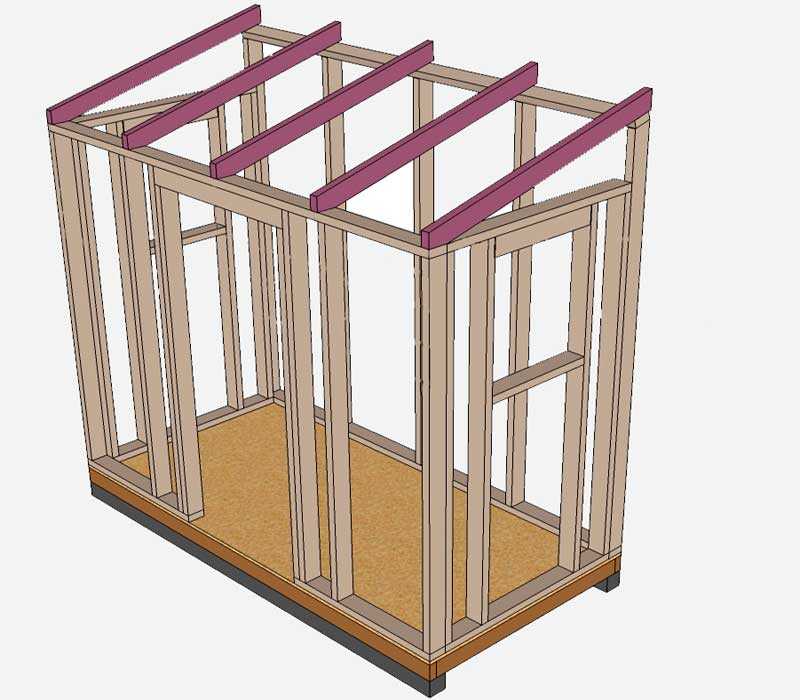

Монтаж стропильной системы — каркаса

Создание несущей основы и системы стропил крыши не вызовет затруднений, так как сделать односкатную крышу достаточно просто. Стропила, как и остальные необходимые элементы, изготавливаются из качественной и просушенной древесины, предварительно прошедшей антисептическую обработку. Чтобы правильно выбрать сечение заготовок, следует рассчитать величину несущей способности. На данном этапе лучше пригласить специалистов.

Как правило, опора стропил выполняется на две разновысотные стены так, чтобы самая низкая была на ветровой стороне, что позволит снизить нагрузку. При наличии в постройке одинаковых стен в расчет каркаса крыши должны входить мероприятия по созданию необходимого уклона с помощью стоек с последующим зашиванием получившегося фронтона.

На этом же этапе выполняется укладка боковых стен, либо их сборка способом, аналогичным с передней частью конструкции, где используется несущий каркас и обшивка. Усиление односкатных крыш осуществляется поперечными прогонами, которые и станут дополнительной опорой для стропильных ног.

Если несущие стены возведены из кирпича, то перед устройством односкатной крыши кладется мауэрлат – опора для стропил. Для этого берется цельный брус сечением 150×150 мм, также допустимо применение обрезков бруса от 1 м, после чего каркас крыши дома будет надежно удерживаться стеной.

Рубленая постройка также может быть оборудована такой кровлей, тогда для компенсации распирающих нагрузок, возникающих из-за неравномерной усадки бревен, выполняется монтаж специальных скользящих стропильных креплений.

Устройство стропил к мауэрлату выполняется жестко врубами, а для дополнительного соединения элементов понадобятся строительные скобы. Для прочности при строительстве односкатной крыши своими руками усиление стропил происходит подкосами, наклонными стойками (под углом 45 градусов), благодаря которым нагрузка передается по внутренним несущим стенам или стойкам. Все несущие элементы должны быть заранее определены и проверены в дополнительных расчетах.

Утепление односкатной кровли

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

При хороших погодных условиях деревянный каркас дома своими руками лучше утеплить снаружи, поскольку монтаж теплоизолирующего материала изнутри требует определенного опыта (прочитайте также: «Крыша каркасного дома своими руками»).

Утеплить крышу можно при помощи:

• Рулонных утеплителей, в основе которых используется стекловолокно, например, Урса. Наличие хороших характеристик в совокупности с небольшой стоимостью станет оптимальным вариантом.
• Базальтовых матовых плит – они удобны при монтаже, имеют высокую теплоизоляцию.
• Пенополистирола, лучше, если он будет экструдированным. Материал является самым перспективным на строительном рынке. Единственным недостатком является отсутствие защиты от порчи грызунами.
• Жидкого пенополиуретана, который является новым материалом. Из-за высокой стоимости, он доступен далеко не всем застройщикам.
• Самого дешевого утеплителя – рассыпного материала (керамзита, опилок, шлака).

Чтобы правильно утеплить каркасы крыш домов, нужно уделить внимание анализу экономических и технических факторов материалов.

Наружное утепление выполняется по предложенной ниже схеме.

Снизу на стропила односкатной крыши нашивается дерево, фанера или любой другой аналогичный материал в качестве основания для утеплителя. Поверх него крепится пароизоляция так, чтобы она образовывала сплошной ковер без разрывов.

В ходе работы нужно быть внимательным: пароизоляция работает только в одном направлении, поэтому важно не перепутать стороны. До начала работ обязательно нужно уточнить подобные нюансы.

Далее к стропилам крепится гидроизоляционная мембрана – она предотвратит проникновение влаги к слою утеплителя. Для создания вентиляционного зазора между гидроизоляционным пирогом и покрытием, на стропильные ноги прибивают бруски от 20 мм толщиной. Читайте также: «Как сделать каркас крыши своими руками – технология и устройство».

Устройство обрешетки и укладка кровельного покрытия

Если владелец будущего дома решил выполнить устройство каркаса кровли самостоятельно, то ему следует изначально позаботиться о приобретении кровельного материала, который может оказывать прямое воздействие на технологические моменты всей постройки.

Полноценное функционирование каждого покрытия наблюдается при определенном наклоне крыши.

Помимо этого, под него нужно создать индивидуальную обрешетку, шаг ее укладки зависит от материала:

• Для сплошной обрешетки подойдет влагостойкая фанера, OSB-плиты, обрезная доска. К такой конструкции может быть закреплена гибкая черепица, а при небольшом наклоне допускается применение ондулина и металлопрофиля.
• Под разреженную обрешетку подбираются отдельные доски или бруски толщиной от 30 мм и более. Расстояние между элементами может быть порядка 50-70 см и зависит от выбранного покрытия.

Обрешетка, точно так же, как и деревянный каркас крыши в целом, должна создаваться с учетом инструкции производителя кровельного материала, что существенно снизит риск появления протечек и других дефектов кровли.

Несмотря на простоту обустройства, односкатная конструкция требует особого внимания, поэтому если уверенности в собственных силах нет, лучше доверить строительство опытным людям. Читайте также: «Как строить крышу — инструкция».
