alexxlab Расчет скорости воздуха в воздуховоде
| Расход воздуха | L | м3/ч | |
|---|---|---|---|
| Скорость воздуха * Скорости в данном диапазоне будут подсвечены |
v1 | м/с | |
| v2 | м/с |
* Сопротивление воздуховода можно посмотреть кликнув по выбранной скорости в таблице
Расчет расхода от скорости L=f(v)
Скорость воздуха в воздуховоде круглого сечения
| Ø, мм | Ø100 | Ø125 | Ø200 | Ø250 | Ø280 | Ø315 | Ø355 | Ø400 | Ø450 | Ø500 | Ø560 | Ø630 | Ø710 | Ø800 | Ø900 | Ø1000 | Ø1120 | Ø1250 | Ø1400 | Ø1600 | Ø1800 | Ø2000 | |
| v, м/с |
Скорость воздуха в воздуховоде прямоугольного сечения
| Параметр | Усл. обозн. |
Значение | Ед. изм. |
|---|---|---|---|
| Расход воздуха | L | м3/ч | |
| Сечение воздуховода | D | мм | |
| Скорость воздуха | v | м/с | |
| Сопротивление воздуховода | ΔP | Па/м |
| Параметр | Усл. обозн. |
Значение | Ед. изм. |
|---|---|---|---|
| Расход воздуха | L | м3/ч | |
| Сечение воздуховода | AxB | мм | |
| Скорость воздуха | v | м/с | |
| Сопротивление воздуховода | ΔP | Па/м |
Расчёт скорости воздуха в воздуховоде
Расчёт скорости воздуха в воздуховоде — это задача по определению скорости воздуха при известных расходе и сечении воздуховода.
Содержание статьи:
- Расчёт скорости воздуха в воздуховоде онлайн
- Зачем выполнять расчёт скорости воздуха в воздуховоде
- Формула расчёта скорости воздуха в воздуховоде
- Пример расчёта скорости воздуха в воздуховоде
- Рекомендуемая скорость воздуха в воздуховодах
- Расчёт скорости воздуха в круглом воздуховоде
- Расчёт скорости воздуха в прямоугольном воздуховоде
- Таблицы скорости воздуха
Расчёт скорости воздуха в воздуховоде онлайн
Для расчета скорости воздуха в воздуховоде онлайн рекомендуем воспользоваться представленным выше калькулятором. Исходными данными для расчета являются:
- Расход воздуха
- Сечение воздуховода (диаметр для круглых воздуховодов, ширина и высота для прямоугольных).
Важным отличием нашего калькулятора является тот факт, что в результате расчета вы узнаете не только фактическую скорость воздуха, но и падение давления на 1 метр длины — эта величина поможет вам определить аэродинамическое сопротивление вентиляционной сети.
Зачем выполнять расчёт скорости воздуха в воздуховоде
Задача расчёта скорости воздуха в воздуховоде обычно возникает при проверке проекта вентиляции, в котором указан расход и выбрано сечение воздуховода.
Цель расчёта — понять, правильно ли выбрано сечение воздуховода для данного расхода воздуха. Кроме того, скорость воздуха в воздуховоде должна быть указана на аксонометрической схеме системы вентиляции.
Формула расчёта скорости воздуха в воздуховоде
В общем случае скорость воздуха в воздуховоде определяется по формуле:
- v = G/S, где G и S — соответственно, расход воздуха в воздуховоде и площадь его сечения.
При использовании этой формулы следует учитывать размерности расхода и площади. Чаще всего расход выражен в м3/час, а размеры воздуховода — в миллиметрах, то есть площадь сечения будет в мм2. Подстановка чисел в м3/час и мм2 недопустима. Для получения скорости воздуха в м/с следует пересчитать расход воздуха в кубических метрах в секунду (м3/с), а площадь сечения в квадратных метрах (м2).
Пример расчёта скорости воздуха в воздуховоде
Например, для воздуховода 600×300 с расходом воздуха 2000 м3/час получим:
- Размеры воздуховода переводим в метры, имеем 0,6 и 0,3 м.
- Площадь сечения S = 0,6·0,3 = 0,18 м2
- Расход воздуха G = 2000 м3/час = 2000/3600 м3/с = 0,56 м3/с
- Скорость воздуха v = G/S = 0,56/0,18 = 3,1 м/с.

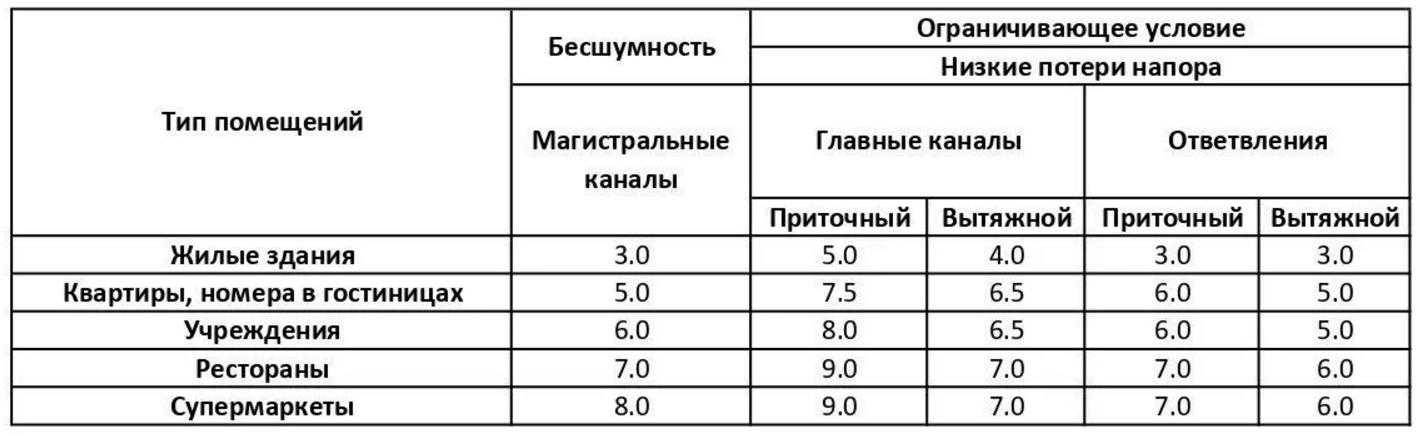

Рекомендуемая скорость воздуха в воздуховодах
Рекомендуемая скорость воздуха в воздуховодах составляет:
- До 4 м/с — для общеобменных систем вентиляции с сечением воздуховодов до 600×600
- До 6 м/с — для систем вентиляции с сечением воздуховодов более 600×600
- До 10 м/с — для систем дымоудаления и специфических систем вентиляции.
Расчёт скорости воздуха в круглом воздуховоде
Формула расчёта скорости воздуха в воздуховоде может быть адаптирована для круглых воздуховодов с учётом привычных размерностей входящих в неё величин:
-
v = 354·G/D2, где G — расход воздуха в м3/час, D — диаметр воздуховода в миллиметрах.
Например, для расхода воздуха 550 м3/час в воздуховоде диаметром 200 мм получим:
- v = 354·550/2002 = 4,9 м/с
В общеобменных системах вентиляции не рекомендуется превышать скорость 4 м/с во избежание шума в воздуховодах и повышенного аэродинамического сопротивления. Поэтому в данном примере рекомендуется применить воздуховод диаметром 250 мм (v = 354·550/250
Расчёт скорости воздуха в прямоугольном воздуховоде
Для прямоугольного воздуховода формула расчёта скорости воздуха преображается следующим образом:
- v = 278·G/(A·B), где G — расход воздуха в м3/час, A и B — стороны сечения воздуховода в миллиметрах.
Для вышеприведённого примера (2000 м3/час в воздуховоде 600×300) получим:
- v = 278·2000/(600·300) = 3,1 м/с, как и было найдено выше.
Таблицы скорости воздуха
Для определения скорости воздуха в воздуховоде в ходе проверки проекта удобно пользоваться готовыми таблицами.
Они составляются отдельно для круглых и прямоугольных воздуховодов. В них по вертикали указаны сечения воздуховодов, а в ячейках — расход воздуха. Искомая скорость указана в столбцах.
Ниже представлены таблицы скоростей воздуха для круглых и прямоугольных воздуховодов.
В качестве примера примем, что по круглому воздуховоду диаметром 200 мм прокачивается 420 м3/ч воздуха. По первой таблицы в строке с диаметром «200» находим ближайшие к 420 м3/ч расходы воздуха, то есть между ячейками 339 м3/ч и 452 м3/ч, что соответствует скорости воздуха 3 и 4 м/с соответственно. Так как 420 гораздо ближе к 452, чем к 339, то можно сделать вывод, что скорость воздуха — «почти 4 м/с». Это допустимая скорость для общеобменных систем вентиляции, значит, сечение воздуховода в проекте подобрано верно.
Онлайн-калькулятор скорости воздуха и скорости воздушного потока — Blackhawk Supply
Хотите знать, как рассчитать скорость воздуха для правильной работы вашего воздушного компрессора? Blackhawk Supply предлагает удобный онлайн-калькулятор скорости воздуха, позволяющий преобразовывать различные единицы измерения объемного расхода воздуха и скорости воздуха, проходящего через вашу систему.
С помощью этого калькулятора мы упростили процесс расчета расхода воздуха в кубических футах в минуту (кубических футов в минуту) с помощью удобного калькулятора объемного расхода воздуха в воздуховоде.
Чтобы использовать калькулятор расхода воздуха, вам просто нужен объемный расход воздуха или скорость воздуха (измеряется в футах в секунду, футах в минуту, милях в час (миль/ч) или любых других общепринятых единицах измерения), тип или площадь воздуховода ( воздуховод прямоугольного или круглого сечения) и единицы измерения, которые вы используете. Затем нажмите «Рассчитать», и наш калькулятор расхода воздуха сделает все остальное.
Онлайн-калькулятор расхода воздуха в воздуховодеДля расчета давления расхода воздуха нам нужно посмотреть на скорость воздуха. Скорость воздуха — это расстояние, пройденное за минуту, и используется для измерения скорости перемещения воздуха и газа.
Калькулятор скорости воздуха выразит это расстояние в LFM (фут/мин, линейные футы в минуту).
Используя калькулятор скорости воздуха в воздуховоде, вы умножаете скорость воздуха на площадь воздуховода. При этом вы найдете объем воздуха, который проходит через воздуховод в единицах за время. Это измерение обычно представлено в CFM, но с преобразованием расчета воздушного потока вы можете найти расчет скорости воздушного потока CMH, который измеряет воздушный поток в час, а не в минуту.
Готовы использовать наш калькулятор скорости воздушного потока CFM? Для расчета введите значение, выберите предпочтительные единицы измерения скорости воздуха и нажмите «Рассчитать». Затем наш калькулятор объема воздуха выполнит всю работу и отобразит ваши результаты ниже.
Звучит сложно? Давайте разберем основы расчета скорости воздушного потока.
Что такое расход воздуха? Воздушный поток, или воздушный поток, в его самом простом определении относится к движению воздуха, и чем большее расстояние он проходит, тем выше его скорость.
В контексте вашей системы отопления и охлаждения использование правильной формулы расчета расхода воздуха в трубопроводе поможет гарантировать эффективную работу вашей системы.
Почему важно знать, как рассчитать расход воздуха для ОВКВ? Что ж, если через систему проходит слишком много воздуха, вы можете заметить повышенную влажность в вашем помещении. С другой стороны, если поток воздуха слишком слабый, ваши змеевики могут обледенеть и затопить воздушный компрессор, а этого мы точно не хотим. Тем не менее, используя простой онлайн-калькулятор расхода воздуха, вы можете узнать, как рассчитать расход воздуха через системы трубопроводов, чтобы обеспечить правильный расход воздуха для поддержания работы вашей системы.
Когда речь идет о чем-то вроде формулы расчета расхода воздуха HVAC, мы хотим измерить воздух, проходящий через змеевик испарителя. Этот проходящий воздух измеряется в CFM. С калькулятором скорости воздушного потока CFM мы хотим убедиться, что используется от 350 до 400 CFM на тонну охлаждения, поскольку это гарантирует правильную работу системы кондиционирования воздуха.
Итак, как рассчитать расход воздуха? Приступаем к расчетам.
Как рассчитать скорость воздуха (формула расчета расхода воздуха)?Если вам интересно, как рассчитать расход воздуха по давлению и диаметру самостоятельно, не беспокойтесь, потому что мы поделились правильными уравнениями, которые можно использовать, если вы пропустите калькулятор для расчета расхода воздуха в домашних условиях. используя давление.
Расчет расхода воздуха по уравнению трубы представлен в виде:
В этой формуле расчета воздушного потока значения представлены как «d» (внутренний диаметр трубы в дюймах), «v» (скорость воздуха в футах в секунду) и Qa (расход воздуха в кубических футах в минуту).
Знание того, как рассчитать поток воздуха через трубу, является ключом к правильной работе вашей системы. Для многих это может быть сложным расчетом, а расчету потока в воздуховоде ОВКВ обучаются не все технические специалисты.
Однако знание того, как рассчитать поток воздуха через воздуховод, может помочь в выяснении любых проблем, которые могут возникнуть с вашей системой кондиционирования воздуха.
Больше не нужно задаваться вопросом «как рассчитать скорость воздуха» с помощью нашей формулы для расчета скорости воздуха в трубопроводных системах. Знание того, как рассчитать воздушный поток, является ключом к бесперебойной работе системы HVAC, помогая устранять любые проблемы, которые могут возникнуть.
ЗаключениеВсе еще мучаетесь с тем, как измеряется скорость воздуха CFM в трубе? Не беспокойтесь, наша команда Blackhawk Supply может помочь. Свяжитесь с нами по телефону (847) 773-0645 , и наши специалисты ответят на все ваши вопросы о том, как рассчитать скорость воздуха в системе воздуховодов для исправно работающего тепловентилятора.
Теплоснабжение
Увлажнители
Датчики влажности
Датчики морозильной камеры
Онлайн-калькулятор скорости трубы для сжатого воздуха – Fluid-Aire Dynamics
Наш онлайн-калькулятор скорости трубы для сжатого воздуха поможет вам рассчитать расход сжатого воздуха быстро и легко.
Онлайн-калькулятор скорости сжатого воздуха
Важно убедиться, что воздух проходит через ваши системы со скоростью, соответствующей размеру труб, чтобы убедиться, что ваша система работает наиболее эффективно. Одной из наиболее часто упускаемых из виду областей при компоновке и проектировании трубопроводов является скорость сжатого воздуха. Прочтите статью в нашем блоге о правильном выборе параметров системы сжатого воздуха, чтобы узнать больше. Высокая скорость может быть существенной причиной противодавления, неустойчивых управляющих сигналов и турбулентности. Слишком низкая скорость может привести к скоплению влаги в трубах и элементах управления.
Чтобы рассчитать скорость трубы, вам нужно знать некоторые сведения о вашей системе. Во-первых, размер трубы в дюймах позволяет узнать, сколько места есть для прохождения воздуха. Далее вам нужно будет узнать рабочее давление в фунтах на квадратный дюйм, при котором в настоящее время работает ваша система. PSIG — это фунты на квадрат в манометре или мера давления, но только мера манометрического давления.
Вам также нужно будет знать атмосферное давление и кубический фут в минуту, проходящий через трубу.
Не всегда легко узнать, сколько воздуха (измеряется в кубических футах в минуту) вы производите и сколько вам действительно нужно. Но более точное управление истинным спросом и предложением CFM может помочь вам оптимизировать вашу систему для повышения энергоэффективности и производительности.
Как рассчитывается скорость трубы?
Существует несколько способов расчета CFM, производимого воздушным компрессором. Наиболее распространенным является тест на накачку. Для выполнения этого теста вам понадобится ресивер известного объема. Рассчитывая, сколько времени требуется воздушному компрессору для создания давления в баке, вы можете определить фактический (в отличие от номинального) CFM воздушного компрессора. Расчет:
CFM = объем резервуара (в кубических футах) x время (сек) / 60 * (конечное давление — начальное давление) / 14,5
Наш онлайн-калькулятор CFM для воздушных компрессоров позволяет легко выполнять эти расчеты.
