Установка дверной ручки: инструкция по монтажу

Главная » Установка дверей » Установка дверной ручки: их основные виды и технология монтажа

Оглавление статьи:
Две разновидности дверных ручек и различия их установки
Инструкция по установке дверной ручки: тонкости процесса

Дверь без ручки – это как минимум некоторые неудобства в эксплуатации и незавершенный внешний вид изделия в целом. Лишенная ручки дверь не только не сможет нормально функционировать, но и быстро выйдет из строя благодаря тщетным попыткам человека закрыть ее нестандартными способами. В этой статье вместе с сайтом dveridoma.net мы разберемся с вопросами: какие бывают ручки для дверей и как выполняется самостоятельная установка дверной ручки?

Как установить дверную ручку

Две разновидности дверных ручек и различия их установки

Если разбираться с разновидностями дверных ручек в зависимости от способа их установки, то можно выделить всего два основных типа этих устройств – это просто ручки, не отвечающие за работу какого-либо механизма, и ручки, работающие в паре с замком или защелкой.

• Стационарные ручки – это самый простой тип этих изделий, которые порой не отличаются изысканностью. Это просто ручка, которая поворачивается и крутится только в том случае, когда с ней что-либо не в порядке. Устанавливаются такие ручки очень просто и в этом отношении не заслуживают никакого внимания – в большинстве случаев они либо просто прикручиваются саморезами к дверному полотну, либо соединяются сквозь него посредством резьбовой шпильки. В последней ситуации для установки стационарной ручки понадобится только просверлить сквозное отверстие в дверном полотне на высоте 800-900мм от пола. Дальше все просто – в отверстие вставляется шпилька, на которую навинчиваются ручки с двух сторон полотна.
• Ручки, работающие в паре с замком или защелкой (фалиевые), отличаются более сложным процессом установки, на который в большей степени оказывает влияние наличие запирающего механизма. Такие ручки могут подразделяться на два подвида – поворотные и нажимные. К поворотным относятся так называемые ручки-нобы, изготовленные в форме шара, в который интегрирован примитивный запирающий механизм.

  Виды дверных ручек

Разбираться с разновидностями дверных ручек можно и дальше – они могут отличаться по материалу, из которого их изготавливают, по некоторым конструктивным особенностям и тому подобным, можно сказать, незначительным нюансам. Но делать мы этого не будем, по крайней мере, в рамках этой статьи – в данный момент наша цель заключается в том, чтобы разобраться с принципом установки ручек. Чем мы и займемся дальше.

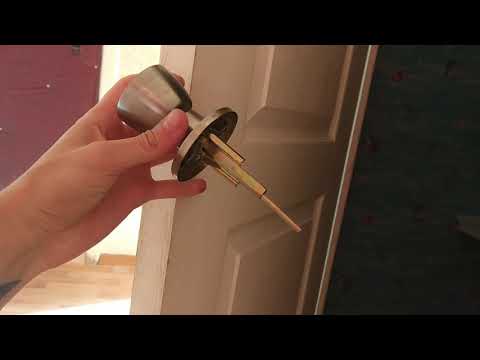

В видео показан процесс установки дверной ручки своими руками.

Инструкция по установке дверной ручки: тонкости процесса

Первое, с чем следует разобраться, подходя к решению вопроса, как установить дверную ручку, так это с ее местоположением на полотне. Здесь существует определенный стандарт – он касается исключительно высоты над уровнем пола. Высота составляет 800-900мм. Сами понимаете, данные цифры весьма условны и выведены они из расчета среднего роста человека – если вы карлик или, наоборот, очень рослый человек, то в определении высоты установки дверной ручки отталкиваться лучше всего исходя из своих физиологических особенностей. В общем, если вам удобно будет пользоваться ручкой, установленной на высоте полтора метра от пола, то почему бы туда ее не поставить?

Теперь что касается самого процесса установки дверной ручки – выглядит он следующим образом.

1. Разметка. Здесь все достаточно просто – выбранную вами высоту отмечаем на торце дверного полотна и сбоку. В торце дверного полотна на установленной отметке дополнительно отмечаем центр торца – должен получиться крестик, обозначающий место высверливания отверстия под фалевую защелку. Сбоку дверного полотна крестик отмечается для отверстия, предназначенного для установки самой ручки – здесь нужно замерить расстояние от края защелки до центра отверстия, в которое вставляется квадрат ручки и перенести этот размер на дверное полотно. Таким образом вся необходимая разметка сводится к получению двух точек сверления.
2. Следующий шаг, который предусматривает решение вопроса, как установить ручку на дверь, является сверление. Оно осуществляется с помощью дрели и перьевого сверла – для торцевого отверстия используется сверло диаметром 22мм, а для бокового 25мм.
   Сначала сверлим боковое отверстие – чтобы не повредить декоративную отделку дверного полотна, сверление лучше выполнять с двух сторон. Сначала сверлим с одной стороны, а когда с противоположной стороны полотна покажется кончик сверла, начинаем сверлить с другой стороны. Когда одно отверстие будет готово, меняем сверло и высверливаем отверстие с торца двери.
3. Размечаем и делаем потай для декоративной планки защелки. Для этого сначала вставляем защелку в торцевое отверстие и обводим контуры планки остро заточенным карандашом. Вынимаем защелку и с помощью молотка или стамески (а лучше ручной фрезерной машинки) выбираем неглубокий паз для погружения в него декоративной планки защелки.
4. Дальше установка дверной ручки с защелкой выглядит достаточно просто – теперь понадобится просто собрать изделие внутри дверного полотна. Сначала вставляем защелку в торцевое отверстие и прикручиваем ее с помощью двух саморезов. Здесь следует проконтролировать только один момент – чтобы защелка не заедала, что бывает в результате попадания в нее древесной пыли. Перед капитальной установкой отверстие нужно хорошенько продуть воздухом.

   Установка дверной ручки с защелкой фото

5. Следующий шаг – это установка квадрата. Здесь все элементарно просто – он вставляется в квадратное отверстие защелки через боковое отверстие.
6. Надеваем на квадрат сначала одну ручку. Не перепутайте их местами – в комплекте находится одна левая и одна правая рукоятка. Она просто надевается на квадрат, после чего прикручивается к дверному полотну тремя саморезами.

   Установка дверных ручек своими руками фото

7. Точно таким же способом на дверное полотно производится установка и второй ручки. После того как она будет установлена, ручки нужно будет проверить на работоспособность – если все нормально, и ручки, а вернее управляемая ими защелка, работает корректно, то можно переходить к завершающей стадии процесса.
8. На ручки навинчиваются декоративные колпаки, которые скроют места крепления, и снизу, под рукояткой, затягивается скрытый винт крепления, для которого понадобится шестигранный ключик.

   Инструкция по установке дверной ручки

На этом моменте установка дверных ручек своими руками заканчивается, но до полного завершения этого процесса понадобится выполнить еще одно действие – врезать в дверную коробку ответную часть защелки. Этот процесс довольно простой, особенно если знаешь, как он производится. Для начала при неплотно закрытых дверях следует отметить центр защелки. Далее в этом месте ровно посередине дверной коробки (той части, где закрывается дверное полотно) высверливается неглубокое отверстие (10мм), поверх которого монтируется декоративная планка (она, как правило, идет в комплекте с защелкой). Врезать ее в тело дверной коробки не нужно – просто привинчиваем ее, после чего проверяем защелку на работоспособность.

Вот и все, точно по такому же принципу производится установка дверной ручки с замком. В плане установки разница между замком и защелкой выражается только в размере торцевого посадочного отверстия и наличия  дополнительного отверстия сбоку полотна, в которое устанавливается цилиндр замка. Во всем остальном принцип установки дверных ручек остается неизменным.

Как самостоятельно установить ручку на межкомнатную дверь

 Дабы поставить дверную ручку, понадобятся определенные инструменты: шуруповерт; молоток; стамеска; долото; дрель со сверлами, должно быть перьевое сверло; рулетка, треугольник, карандаш.

Набор перьевых сверл:

Дверная ручка Punto , Apecs.

Ниже приведена поэтапная рекомендация в отношении установки дверных ручек, в которых есть защелка, но нет замочного механизма. Необходимо учитывать, что вставка дверной ручки круглого типа не имеет каких-либо серьезных отличий от установки, которую мы приводим в пример.

Подбираем высоту для установки ручки

Принцип механической работы дверной ручки незатейлив: ручка поворачивается, замочный язычок уходит в дверь. По этой причине самым первым шагом станет создание отверстий для ручки, а так же вырез паза для язычка и поворотного механизма. Сначала нужно определится с высотой, на которой будет расположена ручка. Профессионалы советуют делать отметку на уровне пояса, учитывая то, насколько согнется рука при повороте. Как правило, это метр от пола.

Внимание! По техническим условиям, которые регламентирует ГОСТ 6629-88, высота дверной ручки должна быть ровно и исключительно 1 метр от уровня пола. Но если дом ваш собственный, выбирайте любую удобную вам высоту.

Разметка дверного полотна

Как только вы разрешили вопрос с высотой, то на отмеренной высоте необходимо сразу прочертить линию по горизонтали. Вам поможет в этом простая линейка. В 6см от дверного края отмечает точкой, либо кругом центр отверстия. Зеркально копируем разметку на другую сторону.

Дальнейшим этапом станет разметка замочного язычка. Что бы это сделать, отмечаем центр на торце двери между будущими дверными ручками. Следует приложить запорную планку, а затем аккуратно обвести ее. Перед установкой всех элементов, надо максимально стереть карандаш, потому как после установки сделать это будет трудно. Оставьте только понятные вам элементы, для ориентировки.

Изготовление отверстий и монтаж защелки

Сделав на двери разметку, необходимо начать сверлить отверстия для крепежа дверных ручек. Изготовить их самостоятельно не трудно. При помощи дрели, да сверла перьевого типа, сделайте подходящие отверстия для соединения дверных ручек квадратом.

В торце двери, аналогично, при помощи дрели и перьевого сверла, изготовьте отверстие, глубина которого будет равна длине механизма защелки. Затем, при помощи стамески, заранее померив толщину накладки, уберите лишние элементы до расстояния, которое позволит планке всецело зайти в дверное полотно.

Крепление дверных ручек

Когда вы установили защелку, нужно поставить купленные дверные ручки. Изначально вставляется квадрат из комплекта. Он будет двигать язычок при повороте ручки.

Вставляем квадрат в механизм защелки

Затем, снимите накладки, которые круглые, с резьбой, декоративные. У них во внутренней стороне есть особая резьба в основании, которая приворачивается к двери при помощи шурупов.

Установка дверных ручек своими руками

Теперь же необходимо соответствующе закрепить стопорный винт обеих ручек, в этом вам поможет специальный шестигранный ключ, обычно, он прилагается в комплекте. Сам стопорный винт нужен что бы достаточно сильно прижать дверную ручку к поворотному квадрату, в то же время не допуская каких-либо выскальзывании в процессе эксплуатации.

Подготовка дверной коробки

Последний шаг состоит в том, что бы правильно поставить дверную ручку. Т.е. сделать монтаж ответной части защелки. Для этого необходимо смазать замочный язык маслом, прикрыть дверь, и сделать языком отметку на дверном косяке, по-простому, нацарапать. При этом, сделайте несколько пробных открытий-закрытий ручкой. Затем, необходимо приложить накладку, которая должна поворачиваться непосредственно к косяку, и обвести  по контуру, в том числе и внутреннее отверстие.

Дрелью необходимо просверлить дыру под замочный язык защелки, остальную же часть необходимо заглубить при помощи долота, или стамески. Глубину делайте 2 миллиметра, либо 1, зависит от глубины самой планки. Остаётся  прикрутить нашу планку двумя шурупами. Шилом же сделать отметки под шурупы, а дрелью соответствующе просверлить дырки необходимого диаметра. При помощи шуруповерта, либо отвёртки, закрепляем планку в дверном косяке.

НУ ВОТ ВЫ И СПРАВИЛИСЬ!!!

Как поменять дверные ручки

Все сообщенияВдохновение своими рукамиИнструкцииСамостоятельные вопросыЛучшее из

Все сообщенияВдохновение своими рукамиКак сделать руководствоЧасто задаваемые вопросыЛучшее из

Поиск

Хотите сменить уставшую и устаревшую дверную ручку? Но вы поняли, что никогда не устанавливали его раньше. Не волнуйтесь! Это простое пошаговое руководство поможет вам без проблем установить новую дверную ручку.

Кроме того, если вы не уверены в том, какие детали вам нужны, вы можете прочитать нашу статью, разъясняющую этот вопрос, здесь: Названия деталей дверных ручек .

Перед покупкой новых дверных ручек

Перед покупкой новой нажимной ручки измерьте толщину внутренней двери. Некоторые ручки подходят только для стандартной толщины двери.

Большинство наших дверных ручек подходят для внутренних деревянных дверей толщиной 30-45 мм. Вы всегда должны убедиться, что дверная ручка, которую вы покупаете, подходит к вашей двери.

Вам также следует проверить, является ли ваша внутренняя дверь сплошной или полой дверной конструкцией. Это очень важно, так как дверная ручка, которую вы решите купить, может не иметь подходящих креплений для полой двери.

Всю эту информацию можно найти в разделе деталей и дополнительной информации нашего веб-сайта, когда вы просматриваете наши дверные ручки .

Какой тип дверной ручки вам нужен?

Теперь важно понять, какую дверную ручку вам нужно установить.

Обычная ручка без запорного механизма

Если вы ищете обычную ручку без запирающего механизма, вам нужна дверная ручка с рычажной защелкой. Для этого просто необходимо установить врезную трубчатую защелку с дверной ручкой для запирания двери.

Вы также можете купить врезную дверную ручку или нажимной рычаг на круглой дверной ручке-розетке, которая является идеальной альтернативой дверным ручкам с нажимной защелкой.

Дверная ручка с нажимным замком

Если вам требуется больше безопасности или конфиденциальности, вам понадобится дверная ручка с замочной скважиной для запирания , это называется дверной ручкой с нажимным замком. Эта нажимная ручка необходима для установки с врезным замком . Для врезной дверной ручки и рычага на дверной ручке-розетке вы можете купить накладки для замочной скважины, подходящие к поясному замку.

Дверная ручка для ванной комнаты с замком

И, наконец, если вы меняете ручку для двери ванной комнаты, вам необходимо приобрести дверную ручку для ванной комнаты , которая включает в себя поворотный механизм и должна быть установлена ​​вместе с ванной . дверной замок .

Для врезной дверной ручки и рычага на дверной ручке-розетке вы можете приобрести поворотно-откидной механизм отдельно для установки с дверным замком ванной комнаты.

Нет необходимости менять существующую защелку или запорный механизм, если они работают нормально. Тем не менее, настоятельно рекомендуется периодически смазывайте запорные механизмы для плавной работы.

Установка ручек на новую дверь | Замена существующей защелки/запорного механизма

Если вы устанавливаете ручки на новую дверь или хотите заменить существующую защелку/запорный механизм, наиболее важной частью установки дверной ручки является обеспечение того, чтобы защелка или замок соответствовали размеру. и установлен правильно.

Врезная трубчатая защелка или врезной дверной замок устанавливается внутри двери, а передняя планка помогает замку сидеть в фиксированном положении.

Вы можете соединить ручки с врезным замком, пропустив шпиндель через врезной замок, который соединяется с любым концом дверной ручки.

Знакомство с деталями дверных ручек

Внутри коробки с новой ручкой вы можете обнаружить некоторые незнакомые детали, но не волнуйтесь, вот краткое изложение того, что вы можете найти внутри.

• Металлический стержень посередине двух ручек называется шпинделем. Это то, что проходит через дверь и поворачивает защелку. Шпиндели, поставляемые Hiatt Hardware, имеют толщину 8 мм x 8 мм и подходят для стандартных британских защелок или замков.
• Далее, в дверные ручки обычно входят винты двух типов. Шурупы для дерева являются наиболее распространенными креплениями, используемыми для установки нажимных ручек на внутренние двери из массива дерева.

Однако современные дверные ручки также включают полые дверные крепления, которые также известны как винты со сквозным болтом. Они идеально подходят для полых дверей, так как охватываемая часть проходит через отверстия для винтов в двери и проходит через защелку или замок.

Розетка устанавливается с другой стороны двери и соединяется с вилкой.

• Под рычагом во многих дверных ручках можно найти небольшой винт с шестигранной головкой. Это называется установочный винт. При затягивании он помогает прикрепить рукоятку рычага к шпинделю для надежной посадки и надежной работы.
• Вам будет предоставлен шестигранный ключ в коробке, чтобы затянуть или ослабить установочный винт.

Наконец, установка дверных ручек

Если вам удобнее следовать видео с советами по установке, у нас есть пошаговое руководство на нашей странице YouTube. Вы можете найти это здесь: Преобразование двери — Как установить дверную ручку.

Инструменты, необходимые для установки дверных ручек

Прежде всего, вам понадобится несколько инструментов для установки . Пожалуйста, убедитесь, что у вас есть плоская головка и отвертка Philips под рукой.

Также может быть удобно иметь дрель для более позднего этапа. Если вам нужно увеличить притвор и отверстие для врезного замка/защелки, вам также понадобится долото.

Для замены дверных ручек выполните следующие действия:

• Шаг 1 : Снимите старую рычажную ручку с двери. Это хорошая возможность увидеть, будет ли ваша новая дверная ручка соответствовать существующим отверстиям, или вам придется заполнить отверстия, прежде чем вы их установите.

• Шаг 2 : Если вы собираетесь заменить защелку или запорный механизм, сейчас самое время это сделать. На краю дверцы будет несколько винтов, которые нужно открутить, чтобы снять цевье. Извлечь старую защелку может быть немного сложно, но это получится с небольшим «убеждением».

• Шаг 3 : Затем возьмите новую защелку и вставьте ее в отверстие, из которого вы только что удалили старую. Это может быть не совсем точное соответствие, поэтому вам, возможно, придется выколотить немного дерева из двери, чтобы оно подошло правильно. Затем просто вкрутите новую защелку на место. Процесс такой же, как и для врезного замка.

• Шаг 4 : Для установки новой защелки или замка вам необходимо установить ответную планку на дверную раму. Защелка ударяется об эту пластину, чтобы избежать вмятин и царапин на дверной раме, поэтому ответная планка должна быть установлена ​​прямо напротив трубчатой ​​защелки или врезного замка.

• Шаг 5 : Протолкните шпиндель, проходящий через врезную трубчатую защелку или врезной замок. Если вы устанавливаете замок для ванной комнаты, вам также нужно будет продеть через него шпиндель для ванной комнаты 5 мм x 5 мм. Затем вы можете вставить одну сторону ручки в шпиндель.

• Шаг 6 : Отметьте места для направляющих отверстий, если требуются новые отверстия для винтов. Полезный совет, чтобы не расколоть древесину, — сначала просверлить небольшое направляющее отверстие в двери, прежде чем браться за отвертку, чтобы затянуть ее. Вкрутите одну сторону ручки в дверь.

• Шаг 7 : Проведите другую сторону рукоятки через шпиндель. Затем вы можете прикрутить эту сторону ручки. Если вы устанавливаете поворотную ручку для ванной комнаты, теперь вы можете прикрепить ее с помощью шестигранного ключа, поставляемого с поворотной кнопкой. Наконец, затяните установочные винты под ручками, чтобы надежно зафиксировать шпиндель на месте.

И вуаля, вы только что установили дверную ручку. Легко, верно?

Дверные ручки Hiatt Hardware поставляются с инструкциями по установке с подробными спецификациями и пошаговым процессом, облегчающим установку дверных ручек.
