Содержание

Способы установки дверных доводчиков

1. ПЕРПЕНДИКУЛЯРНЫЙ РЫЧАГ (СТАНДАРТНАЯ УСТАНОВКА)


Классическая схема монтажа доводчика. Корпус устройства закрепляется на дверном полотне, а подошва рычага – на верхнем брусе дверной коробки. Обратите внимание: доводчик крепится «из коридора», то есть с наружной стороны двери. При этом дверь должна открываться на себя, а когда она закрыта, рычаг располагается под углом ~ 90° к полотну.

Этот способ рекомендован для межкомнатных дверей при условии, что позволяют габариты полотна и вас не смущает выпирающий рычаг.

Плюсы:
+ 100% сохранение номинальной мощности. При такой фиксации дверной доводчик будет работать на 100% от своих возможностей. Это важно, если масса двери близка к предельной нагрузке доводчика. Угол открывания будет максимально возможным для вашей модели.

Минусы:
— Выступающий рычаг. Это портит интерьер и особенно бросается в глаза в узких коридорах. Кроме того, конструкция открыта для вандализма: хулиган может захотеть испытать рычаг на прочность, обхватив ее руками и повиснув. Поэтому в школах, больницах и других общественных помещениях доводчик лучше устанавливать методом параллельного рычага.

— Не для всех полотен. Стандартная установка не подходит, если у вас стеклянные или тонкие двери (алюминиевые, облегченные «финские» и др.). Также иногда может помешать верхняя обвязка полотна (если есть).

2. УСТАНОВКА НА КОСЯК ДВЕРИ (ВЕРХНЯЯ УСТАНОВКА)




Зеркальный предыдущему способ монтажа. При нем доводчик с рычажной чагой фиксируют изнутри помещения (петли не видны, дверь открывается от себя). Корпус закрепляют на горизонтальной поверхности дверного косяка (притолоке), подошву рычага – вверху полотна.

Этот способ рекомендован для входных групп и дверей, а также внутренних дверей (если невозможна установка доводчика первым способом). Но, опять же, нужно смириться с выступающим рычагом.

Плюсы:
+ Мощность, близкая к номинальной. Потери эффективности в сравнении со стандартным способом монтажа – не более 5-10%. Угол открывания полотна почти такой же, что и при фиксации первым способом.

+ Подходит для входных дверей. Стандартный способ подразумевает крепление доводчика с улицы, что не рекомендовано даже в теплых регионах России и даже при условии, что доводчик морозостойкий. При установке же на косяк доводчик остается изнутри и всегда пребывает в сухости и тепле.

+ Подходит для тонких и/или легких дверей. Поскольку основную нагрузку несет не полотно, а верхний брус дверной коробки. Исключение – стеклянные полотна, с ними лучше установить напольный доводчик.

Минусы:
— Выступающий рычаг. Он все так же портит интерьер, только уже не коридора, а самого помещения. Его по-прежнему легко сломать, если повиснуть всем телом.

— Требования к проему. Притолока и/или потолок должны быть достаточной высоты, чтобы закрепить на косяке корпус доводчика.

3. УСТАНОВКА С ПОМОЩЬЮ КРОНШТЕЙНА ПАРАЛЛЕЛЬНОГО РЫЧАГА




Этот способ подразумевает крепеж доводчика изнутри помещения (дверь открывается от себя, петли не видны). Корпус крепят к полотну, а подошву рычага – через кронштейн (монтажный уголок) под верхний брус коробки. Когда дверь закрывается, рычаг из двух прутков складывается и «ложится» почти параллельно полотну.

Такой монтаж дверного доводчика рекомендован, если нужно сделать устройство незаметным и недоступным для рук хулигана. В первую очередь это актуально для школ, больниц, торговых центров и других общественных помещений.

Плюсы:
+ Аккуратный вид. В сложенном состоянии рычаг не бросается в глаза и не представляет большого интереса для хулигана.

+ Больше возможностей для монтажа. К варианту «параллельный рычаг» прибегают, если невозможно закрепить доводчик иначе: мешает боковая стена (при стандартной фиксации) или потолок (при фиксации на косяк).

+ Подходит для квартир с двумя входными дверьми. В некоторых квартирах стоят две входные двери: основная металлическая и вторая деревянная (для теплоизоляции). Способ «параллельный рычаг» позволяет установить доводчик на основную дверь. Главное, чтобы радиус поворота рычага был меньше глубины проема между дверьми.

Минусы:
— Реальная мощность << номинальная мощность. Эффективность работы доводчика будет минимум на 20-30% ниже, чем при стандартной установке. То есть модель, рассчитанная на нагрузку до 100 кг, в лучшем случае будет работать как модель на 70-80 кг. Максимальный угол открывания меньше, чем при фиксации двумя ранее рассмотренными способами.

— Более сложный монтаж. И необходимость дополнительно покупать кронштейн.

ПОЛЕЗНЫЕ ССЫЛКИ
>> Инструкция и схема установки доводчиков Palladium (рассмотрены все три способа)
>> Дверные доводчики Palladium в нашем интернет-магазине.

Установка дверного доводчика | Строительный портал

Дверные доводчики помогают без особых усилий закрыть дверь. Однако, неправильный их монтаж приводит к выходу из строя не только дверной фурнитуры, но и самой двери. О том, как правильно подобрать и установить доводчик для двери рассмотрим далее.

Оглавление:

  1. Дверной доводчик: функциональные особенности и преимущества применения
  2. Дверной доводчик: характеристики и разновидности
  3. Установка дверного доводчика своими руками
  4. Установка дверного доводчика и правила его эксплуатации
  5. Особенности выполнения монтажа дверного доводчика

Дверной доводчик: функциональные особенности и преимущества применения

Использование дверных доводчиков для закрывания двери позволяет обеспечить мягкость и плавность в выполнении данного процесса. Данный элемент дверной фурнитуры получил широкое распространение прежде всего из-за того, что позволяет сохранить дверь в целостности и сохранности на протяжении многих лет ее эксплуатации.

Установка стандартных доводчиков, расположенных сверху позволяет контролировать доступ к жилищу, например в подъездах с использованием домофонной системы. Кроме того, использование доводчиков широко распространено в офисах, школах, больницах, в местах с высокой эксплуатационной нагрузкой на дверь.

Если необходимо установить доводчик на стеклянную дверь поворотного типа, то он монтируется в нижней ее части. Кроме того, недавно были разработаны доводчики скрытой установки, которые устанавливаются внутри дверного полотна и выполняют функцию плавного закрытия двери. Таким образов, внешний вид двери остается неизменным, и доводчик никто не сможет повредить.

Использования доводчиков для двери помогает уберечь тепло в помещении, особенно в холодное время года или летом, при работе кондиционера. Благодаря надежности конструкции современных моделей доводчиков, они обеспечивают надежное закрывание двери и отличаются доступной стоимостью. Однако, неправильно установленный доводчик способен не только в скором времени сломаться, но и приведет к поломке двери. Поэтому, вопросу монтажа дверных доводчиков следует уделить особое внимание.

Принцип действия дверных доводчиков основывается на прикладывании усилий для открывания двери, сжимании специальной пружины, которая в свою очередь, постепенно разжимаясь толкает дверь, закрывая ее.

Главное преимущество монтажа дверных доводчиков — обеспечение плавного закрывания двери. Каждая из моделей дверных доводчиков отличается наличием специальных настроек, с помощью которых регулируется их работа. Наличие специального гидравлического механизма внутри доводчика, позволяет обеспечить выполнение доводчиком, предназначенных ему функций.

Во внутренней части доводчика располагается механизм в виде поршня, находящегося в цилиндре и специальном масле, таким образом, в процессе его движения масло циркулирует по двум отсекам. Некоторые производители доводчиков заменяют масло на жидкость, устойчивую перед морозом.

В процессе изменения скорости движения масла получается отрегулировать скорость, с которой дверь будет автоматически закрываться. Таким образом, благодаря наличию простого механизма работы, стоимость доводчиков достаточно доступная, однако функционирование — остается на должном уровне.

Поэтому, выделим несколько функций дверных доводчиков:

  • способность двухдиапазонной настройки двери, наличие ускорения при ее захлопывании;
  • защита двери от ударов;
  • способность фиксации двери открытой.

Дверной доводчик: характеристики и разновидности

В соотношении с местом расположения дверных доводчиков, они бывают:

1. Верхнего типа — самый популярный и часто устанавливаемый вариант. Рабочая часть доводчика располагается сверху двери. Данный вариант доводчика состоит из специальной системы рычагов, которые в совокупности с пружиной способны закрыть или зафиксировать дверь.

В соотношении с механизмом действия, доводчики бывают:

  • с наличием зубастого привода — в данном устройстве шерстня напрямую связана с рычагом, которые обеспечивают работу всей системы, такие устройства характеризуются наличием зубчатого штифта или зубового поршня; благодаря наличию простой конструкции, доводчики обрели высокую популярность;
  • доводчики с наличием скользящего стержня, в качестве оси у них выступает наличие кулачкового сердцеобразного вала, с помощью которого пружина и два поршня начинают действовать, два механизма — открывающего и закрывающего действия способны наделить доводчик громоздкостью, но в то же время надежностью, данный вариант доводчиков отличается меньшей популярностью, нежели зубчатые, хотя по техническим характеристикам их превосходят.

2. Напольный вариант доводчиков — отличное решения для любой двери. Они функциональны и практичны, кроме того, не портят внешний вид двери. Данный вариант доводчиков встречается в больших гипермаркетах, магазинах, больницах и других местах общественного назначения. По сравнению с верхними доводчиками, данный вид устройств не имеют рычагов, которые двигают дверь, фиксация двери осуществляется на осевом элементе. Таким образом, доводчик данного типа, способен закрыть дверь, общий вес которой составляет более 250 кг.

3. Скрытый тип доводчиков — устанавливаются в двери, которая требует привлекательного внешнего вида. Скрытые доводчики бывают:

  • с наличием скользящих стержней — по принципу работы схожи с верхними доводчиками такого же типа, однако, отличаются меньшими размерами и прячутся в дверной коробке и полотне;
  • доводчики петли — самые миниатюрные приборы, они прячутся в дверных петлях, не нуждаются в врезании доводчика в дверь, а потому очень быстро устанавливаются, отличаются определенными недостатками, а именно, не подходят для массивных дверей, отличаются небольшим рабочим ресурсом, подходят не ко всем дверным полотнам.

Кроме того, доводчики классифицируют по отношению к размеру и весу двери, которые они способны закрыть. То есть, если вес двери составляет до 50 кг, то потребуется более простой доводчик, чем для работы двери весом около 100 кг.

Выделяют семь основных классов доводчиков, каждый из которых способен работать на двери весом: 20, 40, 60, 80, 100, 120, 160 кг. Кроме того, для каждого из классов существует величина полотна, которая является главным ориентиром, при выборе того или иного типа доводчика: 75, 85, 95, 110, 125, 140, 160 см.

Не рекомендуем брать доводчик для сорока килограммовой двери, на дверь весом в 20 кг. Так как, при открывании такой двери нужно будет сильно напрячься.

Установка дверного доводчика своими руками

Монтаж дверных доводчиков достаточно сложная процедура, которая требует внимательного и серьезного подхода к ее проведению. Если опустить ошибки в процессе ее выполнения, то срок эксплуатации доводчика значительно снизится. При неправильном выполнении работ существует риск повреждения дверных навесов, деформации дверного полотна.

Учтите, что монтаж напольного и скрытого доводчика лучше доверить профессионалам, так как эта процедура нуждается в определенных навыках работы с дверью. Чтобы установить напольный доводчик следует рассчитать ось вращения двери и место ее закрывания. Монтаж скрытого доводчика предполагает разметку места его врезания на дверном полотне, монтаж углубления, в котором он будет зафиксирован.

Чтобы установить доводчик на петли, следует в точности до одного градуса определить угол, под которым будет наклоняться дверь. Так как верхние доводчики отличаются самой большей популярностью, предлагаем рассмотреть инструкцию по их установке. Схема установки дверного доводчика верхнего типа, выглядит таким образом:

1. Прежде всего следует определить тип двери, способ ее открывания. Доводчик верхнего типа подходит для любых дверей. Например, для левосторонней двери, открывания которой производится во внутрь помещения, предполагает установку доводчика на дверном полотне.

2. Перед началом монтажных работ, рекомендуем ознакомиться с инструкцией от производителя, как правило, каждый из доводчиков ее имеет.

3. Далее определяется тип открывания двери, схема монтажа доводчика прикладывается к полотну для того, чтобы понять каким образом следует его крепить на поверхности дверей.

4. Уделите особое внимание крепежам, так как на них приходится достаточно большая нагрузка. Каждый раз, в процессе открывания двери, крепеж поддается давлению. Поэтому, при наличии в комплектации к доводчику слабых крепежей, следует их заменить более прочными.

5. Если планируется монтаж доводчиков на пластиковой двери, то рекомендуем воспользоваться винтами, а не саморезами. Кроме того, на конце винта фиксируется гайка и шайба. Таким образом, доводчик будет служить дольше, из-за того, что крепления будет надежным.

6. После выполнения монтажа доводчика, следует процесс регулировки дверного доводчика, который состоит в настройке винтов, чаще всего двух.

Один вид способствует настройке скорости, с помощью которой закрывается дверь, а второй — момента, на которой дверь начинает закрываться. Отвертка, которой вкручиваются винты, позволяет отрегулировать данные показатели. При наличии в доводчике функции, позволяющей фиксировать дверь в определенном направлении, данный параметр также следует отрегулировать.

Установка дверного доводчика и правила его эксплуатации

После выполнения монтажа дверных доводчиков, они нуждаются в периодическом уходе, который значительно увеличит срок их службы. При наличии препятствий, которые не позволяют открыть дверь, они сначала удаляются, а затем используется доводчик. Не рекомендуется на протяжении длительного периода времени оставлять дверь, на которой располагается доводчик открытой, так как это способствует выходу из строя пружинного механизма.

Доводчик, устанавливаемый на входной двери, нуждается в периодической регулировке, минимум два раза в 12 месяцев. Так как в зимнее и летнее время года, изменяется вязкость жидкости, в которой находится поршень, поэтому регулировку рекомендуется проводить в осенне-весенний период.

При наличии на поверхности доводчика подтеков масла, не выполнение им предназначенных функций — следует заменить устройство, так как в большинстве случаев, дверной доводчик после поломки не поддается ремонту.

Особенности выполнения монтажа дверного доводчика

Для того, чтобы установить корпус доводчика потребуется наличие:

  • трех пластин монтажного, углового и подвесного типа;
  • фиксационных пластин.

Чтобы монтировать скользящий канал необходимо подготовить:

  • пластину углового типа;
  • пластину монтажного типа.

После покупки стандартного доводчика двери в его составе присутствуют:

  • механизм доводчика;
  • крепежи;
  • рычаги;
  • схема монтажа.

Кроме того, в схеме по установке доводчиков, чаще всего присутствует его эскиз в оригинальном масштабе, таким образом, у человека, выполняющего монтажные работы появляется возможность примерки доводчика на дверь и определить места, по которым нужно просверлить отверстия под крепежи.

Чтобы осуществить монтаж дверных доводчиков для дверей, выполните ряд действий:

1. Выберите оптимальное значение угла, под которым будет открываться дверь. Согласно схеме, воспользуйтесь разметкой, согласно которой будет проделываться четыре или два отверстия под монтаж механизма.

2. Проделайте отверстия под монтаж доводчика. Используя шурупы, зафиксируйте доводчик на двери.

3. Используя крепежный винт, зафиксируйте рычаг на квадратной оси доводчика.

4. Обеспечьте тщательную фиксацию корпуса механизма. Учтите, что расположение гайки, отвечающей за настройки пружинного механизма должна быть противоположным дверным петлям.

5. Рычаг, отвечающий за открывание и закрывание двери следует отрегулировать таким образом, чтобы он был перпендикулярен к дверному коробу и в то же время соединялся с рычагом основного назначения.

6. Закройте поверхность доводчика малым декоративным колпаком. Произведите регулировку параметров доводчика.

Правильно настроенные дверные доводчики служат их владельцам дольше, и в то же время обеспечивают плавное и равномерное закрытие двери. Хотя случаются ситуации, когда в процессе эксплуатации дверного доводчика возникают сложности, требующие его регулировки:

  • если дверь открывается слишком быстро или медленно, то рекомендуется произвести регулировку клапана, отвечающего за открытие двери;

  • второй клапан на доводчике способен увеличить или уменьшить скорость, с которой захлопывается дверь;
  • регулирующие гайки способны корректировать силу с которой натягивается пружина, а соответственно и угол, под которым закрывается дверь;
  • затягивание фиксатора позволяет удержать дверь открытой, чтобы снять фиксацию, следует произвести закрытие двери.

Для регулировки доводчика следует повернуть определенный винты против или за часовой стрелкой.

Совет: Для нормальной работы доводчика не подпирайте дверь любыми тяжелыми предметами, препятствующими их запиранию и не вешайте на них тяжелые предметы.

установка своими руками, типы, схемы, выбор

Для сохранения благоприятного микроклимата в помещении необходимо двери держать закрытыми. Есть специальные устройства, которые обеспечивают плавное возвращение дверного полотна в закрытое состояние — дверные доводчики. Это механические устройства с рычажной тягой (более дешевые) или со скользящим каналом.

Дверные доводчики могут быть разного типа, вида и цвета

Содержание статьи

Устройство и принцип действия

В основе большинства современных устройств этого типа лежит пружина, которая при открывании двери сдавливается. Когда давление на двери прекращается, пружина распрямляется, возвращая ее в закрытое состояние.

Основное отличие разных типов доводчиков состоит в способе передачи усилия на пружину: есть устройства с шарнирной тягой или со скользящим каналом. Но в общем случае принцип работы такой.

Открывая двери, мы приводим в действие шестерню, которая передает усилие на зубчастую рейку (спрятана в металлическом цилиндре) заполненном маслом. Рейка приводит в движение поршень, который толкает пружину, сжимая ее. При движении поршня масло перетекает из одной части камеры в другую, оказывая определенное сопротивление и замедляя движение дверного полотна.

Внутреннее строение доводчика для входной или межкомнатной двери

Как только давление прекращается, пружина начинает разжиматься, толкая поршень в обратном направлении. Масло при этом снова перетекает из одной части устройства в другое, замедляя захлопывание.

Как видим, на скорость движения двери и усилие, необходимое для ее открытия, зависят от нескольких факторов: мощности пружины, легкости движения шестерни, рейки и поршня.  Большое влияние оказывает и степень вязкости масла: при низких температурах оно становится более вязким, хуже перетекает, при высоких температурах, текучесть, наоборот, повышается, двери закрываются быстрее. Потому на входных дверях приходится регулировать доводчики при каждой смене сезона.

Кроме устройств, которые используют для передачи крутящего момента шестерни, есть механизмы с кулачковыми элементами. Кулачки имеют неровную, сердцевидную форму, поворотом его также изменяется усилие, которое необходимо для открывания двери и скорость возвращения ее в закрытое состояние. Таким образом появляется возможность более плавной регулировки. Тем не менее, больше всего на рынке представлены механизмы с шестернями: они более надежны.

Особенности выбора

При выборе доводчика для двери обращают внимание на несколько моментов. Это и габариты двери, и ее расположение (наружная или внутренняя), а также угол, на который она должна открываться и возможный способ монтажа.

Классификация по мощности механизма

Выбирается доводчик по усилию, которое развивает механизм при закрывании двери. На необходимую мощность механизма влияет вес дверного полотна и его ширина. Эти две характеристики и являются основными при выборе класса мощности.

Если говорить о стандартизации, то на данный момент действует отечественный ГОСТ Р. Но его требования намного ниже мирового стандарта EN 1154. Поставляемая на рынок продукция европейских и других производителей сертифицирована по мировому стандарту, изделия отечественных производителей — по ГОСТу.

Согласно EN 1154 усилия по закрытию делятся на семь категория: от EN1 до EN7 (1 — самое незначительное для легких и узких дверей, 7 — для самых массивных). Есть модели только одного класса E4 или E2. Регулировка усилия в таких устройствах находится в очень небольших пределах. Зато цена на них небольшая.

Таблица подбора класса закрывателя двери в зависимости от веса и ширины полотна

Есть более дорогие доводчики, имеющие широкий диапазон регулировок. Тогда в каталогах их класс указывается через дефис: EN2-5, например. Они удобнее тем, что в зависимости от погодных условий можно настроить необходимую скорость закрывания.

Наружная или внутренняя дверь

Несмотря на то, что доводчики можно ставить с любой стороны двери, на наружных их лучше устанавливать внутри помещения: меньше будут сказываться атмосферные явления. Но и в этом случае необходима морозоустойчивая модель.

При установке в подъездах многоквартирных домов желательна установка моделей, которые не так легко сломать: торчащие штанги многих раздражают. Потому необходима модель с параллельной или скользящей тягой.

Виды монтажа рычажного доводчика

Способы монтажа

Дверные доводчики по принципу установки подразделяются на четыре вида:

Любой из вариантов установки можно выполнить своими руками. Потребуется только разная степень мастерства. Самый простой — наружный монтаж. Он имеет самое широкое распространение.

Установка своими руками

Современные производители качественных (и соответственно, дорогих) дверных механических закрывателей в инструкции к устройству прилагают даже шаблоны для его установки. Обычно это регулируемые модели с разными классами усилий для закрывания дверей.

Если такой шаблон есть, выбираете необходимый для вашего случая класс (ориентируясь на вес и ширину дверного полотна). Определяетесь с тем, куда будет крепиться корпус устройства: к дверному полотну или к косяку. Зависит это от того, в какую сторону открываются двери.

При наличии шаблона, установка доводчика своими руками совсем несложна

В нашем случае устанавливаем корпус на дверном полотне. Потому прикладываем и закрепляем (скотчем) соответствующий шаблон, и прямо через него сверлим отверстия.

Следующий шаг — установка корпуса доводчика. При наличии просверленных отверстий это дело одной минуты.

Теперь нужно правильно установить на двери «лапку» рычага. От того как она установлена зависит класс по усилию (смотрите на схеме), нам нужен 3-4, потому выбираем нижний вариант.

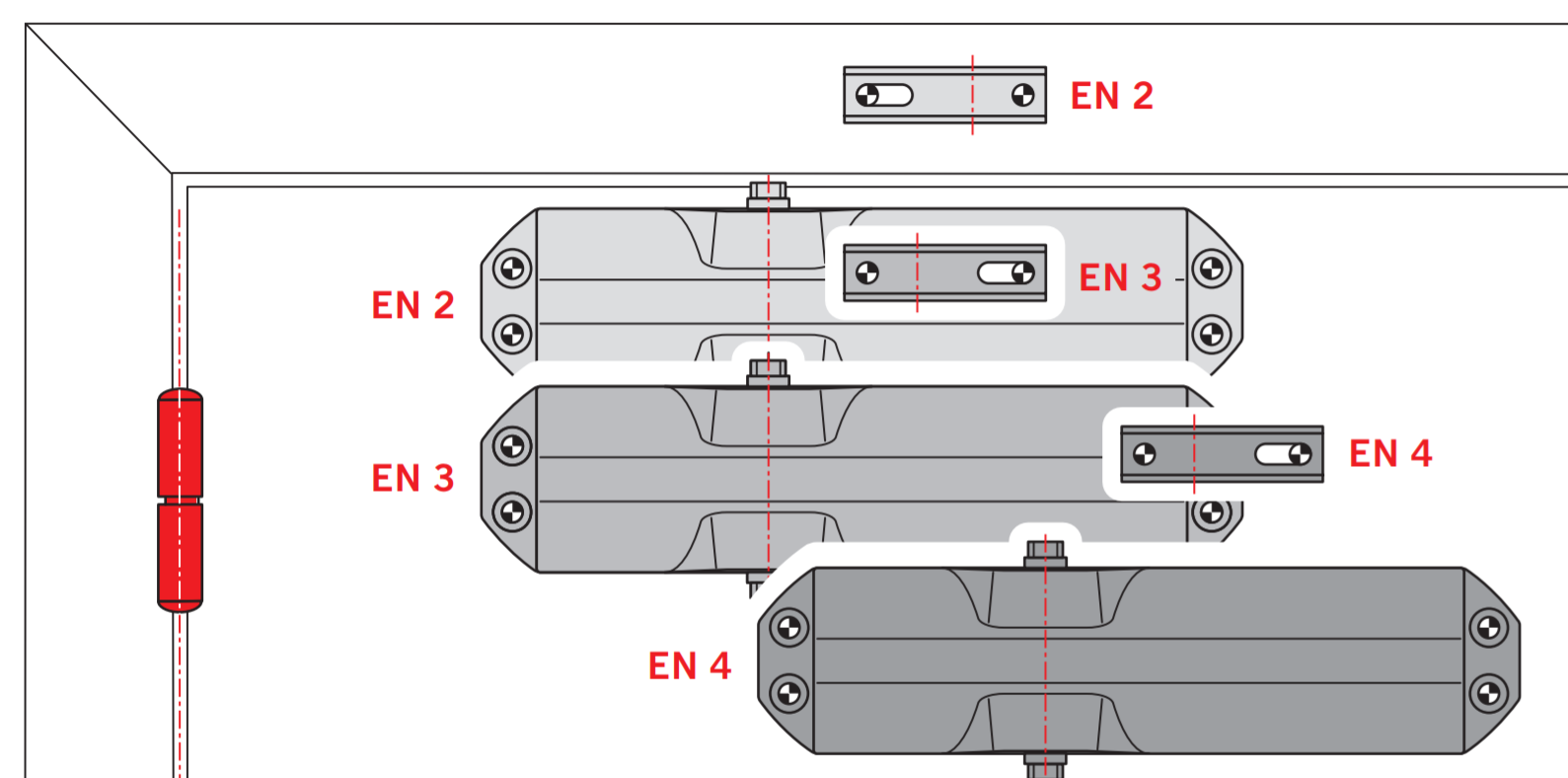

Класс устройства зависит от способа установки лапки

Сам рычаг состоит из двух половин. Одна из них цельная, вторая составная. Составная тоже имеет две половинки, скрученные при помощи резьбового соединения. При помощи этой резьбы регулируется длина этого плеча рычага. Цельное плечо крепится к корпусу, составное — к лапке (между собой они пока не соединены).

В зависимости от того с защелкой двери или без, выставляется перпендикулярно к двери одно или другое плечо рычага

Теперь нужно выбрать какое плечо будет перпендикулярным относительно дверного полотна. Под углом 90o  к двери выставляют цельное плечо, если на двери есть защелка. Если защелки нет, выставляется под прямым углом сборное плечо. Их положение регулируется длиной рычага с резьбой — удлиняете или укорачиваете его. Выставив рычаг, его половинки защелкивают: сводят концы в месте и прижимают друг к другу до щелчка. Во всяком случае, в этой модели это происходит именно так. В других соединение может быть другое, но принцип установки аналогичен.

Регулировка  и техническое обслуживание доводчика

Говорить о регулировке «в общем» невозможно: разные производители устанавливают винты в разных местах. Где то они расположены на боковой поверхности, где-то под съемной панелью на лицевой части, внизу или вверху корпуса. Простые модели имеют только две точки регулировки, в более сложных их может быть пять и больше. Потому по каждой модели инструкции свои.

В общих чертах можно сказать только о периодичности. При снижении или повышении температуры меняется вязкость масла. А от его состояния изменяется скорость захлопывания дверей. Слишком быстро закрывающиеся двери причиняют неудобства: они подталкивает проходящего сзади. Это точно не понравится пожилым людям. Медленно закрывающиеся двери вызывают желание им помочь, и подтолкнуть. А для механизма эта помощь — смерть: несколько десятков помощников и придется покупать другой механизм. Потому своевременная сезонная регулировка доводчиков продлевает им жизнь.

Говорить о регулировке доводчиков нужно только применительно к каждой модели: слишком разные конструктивно они бывают

Техническое обслуживание доводчика состоит в замене масла в корпусе. Делать это необходимо раз в год. Процедура подробно расписана в инструкции и отличается у разных моделей точно также как и регулировка.

Дополнительные функции

В дешевых изделиях искать дополнительные функции — напрасный труд. Более дорогие модели могут предоставить ряд дополнительных удобств.

Фиксация открытого положения (hold-open)

Периодически возникает необходимость оставить двери нараспашку. Например, для того чтобы внести или вынести габаритную вещь. Длительное удержание обычных доводчиков портит механизм. Чтобы не калечить устройство, есть специальные модели с функцией фиксации открытого положения. В них устанавливается механическая или электромагнитная защелка. Работа механической защелки проста: при открывании двери на угол, превышающий 90o, срабатывает защелка. Снимается она просто: нужно потянуть полотно в сторону закрывания. В моделях с электромагнитными защелками двери удерживаются, пока в сети есть ток. Как только цепь разрывается, двери разблокируются (есть специальная кнопка разблокировки).

Задержка открывания (демпфер)

Это функция, которая не дает двери открываться очень быстро. Таким образом исключается возможность травмирования человека, находящегося по другую сторону двери.

Задержка закрывания

Необходима в тех помещениях, через двери которых выносят какие-то грузы. Однако поток людей при этом не должен быть большим.

Пружинные доводчики

Доводчики для дверей бывают не только механическими. Есть еще пружинные. Они считаются устаревшими, но согласитесь, что ставить в доме или квартире автоматический доводчик можно разве что на входные двери. И то, вопрос о целесообразности остается открытым.

Пружинные доводчики — вариант для межкомнатной двери

В то же время в некоторых помещениях желательно двери держать закрытыми. Тогда и имеет смысл поставить пружинные доводчики. Они стоят в разы меньше, устанавливаются элементарно. Их недостаток: они не регулируются и давят с постоянной силой. Тем не менее, неплохой вариант для двери в ванную комнату, например. Как работает один из пружинных дверных доводчиков можно увидеть в видео.

С установкой тут все элементарно. Устанавливаются они со стороны, где установлены дверные петли. Прикручиваете устройство к косяку на удобной для вас высоте. Все. Установка закончена.

В некоторых моделях есть направляющая, которая монтируется на дверное полотно. По ней бегает ролик, прикрепленный к выносной штанге. Это устройство более прогрессивное: не портит двери. Но при установке необходимо выверить уровень для установки направляющей.

Есть пружинные доводчики в некоторых дверных петлях. Их, понятное дело, ставят в процессе монтажа, но знать о том, что есть такое чудо: петли с доводчиком, не помешает.

Итоги

Дверные доводчики, или как еще их называют, дверные закрыватели, позволяют удерживать двери в закрытом положении. Кроме того это устройство мягко, беззвучно возвращает двери в начальное положение.

Установка доводчика на дверь + как его отрегулировать самостоятельно

Старейшим дверным механизмом, завершающим захлопывание двери, был привязанный к косяку на бечевке булыжник. Затем не желающее утруждать себя человечество заменило булыжник пружиной, концы которой крепились к коробу и к полотну. Пружина, сообщая импульс не только двери, но и не слишком шустрым спинам, по сей момент выполняет функцию основного элемента в большинстве модификаций дверных доводчиков. Только работа ее стала плавной и контролируемой за счет внедрения специальных приспособлений. Потому домашнему мастеру нужно знать, и как установить усовершенствованный механизм, и как отрегулировать доводчик двери, если решено оснастить свою собственность автоматикой для ленивых пользователей собственноручно.

Видео-инструкция для домашних мастеров

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

  • накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
  • напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
  • скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Внимание. Перед оснащением двери устройством ее нужно отремонтировать и отрегулировать фурнитуру. Полотно не должно «шаркать» по полу, криво висеть на петлях. Ход петель не должен быть тяжелым.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

  • Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
  • Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
  • Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

  • рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
  • основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна. Заменить его может встроенный в слайдер специализированный стопор.

Алгоритм установки дверного доводчика

После обдуманного выбора правильного местоположения и определения схемы, дальнейшие действия выполняются в практически идентичной последовательности:

  • имеющийся в комплектации шаблон прикладываем и приклеиваем скотчем к месту установки;
  • через обозначенные производителем точки «керним» места будущих отверстий под крепеж, их должно быть 2 под рычаг и 4 для устройства;
  • монтажные отверстия желательно высверлить заранее;
  • крепим сначала рычаг, следом за ним корпус;
  • После фиксации устройства и рычага вторую половинку тяги установим на ось доводчика и выполним корректировку по длине. Рычаг должен быть строго перпендикулярен закрытому дверному полотну.

Внимание. Регулировочные винты должны быть направлены в сторону петельного бруса коробки.

Крепеж в полном комплекте приложен изготовителем, покупать или менять его на другие метизы не нужно. Важно ни на йоту не отступать от инструкции, и успех обеспечен.

Регулировка работы конструкции

После соединения тяги и основного рабочего органа в единый механизм остается узнать, как отрегулировать дверной доводчик. Эта процедура, как правило, осуществляется посредством корректировки двух регулировочных винтов. Два винта нужны для того, чтобы задать скорость движения полотна в двух режимах:

  • положением первого винта зададим скорость закрывания в диапазоне 180-15º;
  • вторым винтом «запрограммируем» скорость в диапазоне 15-0º.

Необходимая скорость выставляется посредством поворота винтов вдоль и против нарезки. Более одного поворота наверняка делать не придется.

Внимание. Нельзя корректировать скорость движения полотна слишком усердно. Два оборота приведут к нарушению герметичности, выпадению винта с утечкой масла.

Если дверь оборудовали доводчиками с дополнительными функциями, такими как:

  • BC (аббревиатура BackCheck) – демпфер, сопротивляющийся слишком резким усилиям в диапазоне 70-110º;
  • ФОП (от Hold-Open) – фиксатор полотна в открытом положении;
  • DC (в сокращении Delayed Closing) – затяжной момент движения в зоне 110-70º,

Убедившись, что характеристики скорости отвечают желаниям, а завершается движение требующимся «дохлопом» или «дожимом», закрываем ось доводчика декоративным колпачком.

Теперь работу можно считать завершенной и приступить к пользованию автоматически закрывающейся дверью. Функционировать доводящий механизм будет исправно, если на дверях не будут качаться дети, если нормальной работе доводчика не будут мешать подпирающие приспособления и неразумные руки, вечно стремящиеся захлопнуть или притормозить. При соблюдении правил эксплуатации устройство прослужит долго.

Установка доводчика двери: монтаж и регулировка своими руками

Оглавление:
Установка доводчика двери: виды доводчиков и способы их установки
Как правильно установить доводчик двери: пошаговая инструкция
Регулировка доводчика своими руками: какие винты поджимать

Установка доводчика двери осуществляется достаточно просто – если вы умеете пользоваться дрелью и отверткой, то проблем не возникнет. Самое главное – в точности соблюдать рекомендации производителя и придерживаться стандартной схемы монтажа. В этой статье от сайта dveridoma.net мы рассмотрим технологию установки основных типов дверных доводчиков. Кроме того, мы расскажем о том, как выполняется их правильная регулировка.

Как установить доводчик своими руками фото

Установка доводчика двери: виды доводчиков и способы их установки

Существуют три основных вида дверных доводчиков – это стандартные, предусматривающие верхнюю установку, напольные и доводчики скрытой установки. Несмотря на то, что все эти доводчики имеют одинаковое назначение, они отличаются по конструкции и, как результат, по принципу установки. Рассмотрим все имеющиеся варианты.

  1. Стандартный доводчик с верхней установкой. Сразу разберемся с тем, куда и что устанавливается. Здесь есть два варианта – в одном случае сам доводчик устанавливается на дверную коробку, а рычаг крепится к полотну, а в другом случае все происходит наоборот. Доводчик монтируется на полотно, а рычаг фиксируется к дверной коробке. Здесь вопрос, как установить доводчик на дверь, нужно решать исходя из того, в каком направлении открывается дверь – если ее открывание производится на себя, то сам доводчик монтируется на дверное полотно, если от себя, то на коробку. Существует и третья схема установки дверного доводчика – она применяется в том случае, когда другие варианты по каким-либо причинам не подходят. Эта схема называется параллельной установкой – сам доводчик монтируется на дверное полотно, а рычаг крепится к коробке посредством специальной пластины.
  2. Напольные доводчики. В большинстве случаев напольные доводчики используются для дверей, не имеющих коробок – дверь, открывающуюся посредством петель, такими устройствами оснастить невозможно. Дело здесь в том, что сам по себе напольный доводчик одновременно еще является и петлей, обеспечивающей поворот двери. То есть их установка является неотъемлемой частью процесса монтажа самих дверей. Такой дверной доводчик монтируется прямо в пол, в специально подготовленное для него углубление. Точно таким же способом устанавливается и его верхняя часть – очень важно, чтобы две части этого устройства четко совпадали по вертикальному уровню. В противном случае напольный доводчик очень быстро поломается.
  3. Встраиваемые доводчики скрытой установки – к ним можно отнести два варианта подобных устройств – это петли-доводчики, установка которых практически ничем не отличается от монтажа обыкновенных навесов и скрытые доводчики верхней установки, которые врезаются в дверное полотно. Установка верхнего скрытого доводчика своими руками осуществляется несложно. По сути, понадобится выбрать два паза – один для самого механизма (он делается в верхнем торце дверного полотна) и второй под его ответную часть (как правило, его выбирают внизу верхней части дверной коробки). Тут все достаточно просто – единственный нюанс, который необходимо учесть, это ширина зазора между полотном и дверной коробкой.

    Устройство доводчика фото

Вот так вкратце обстоят дела с видами доводчиков и способами их установки. Самым распространенным видом считается стандартный верхний доводчик, установку которого мы рассмотрим более подробно.

Как правильно установить доводчик на дверь

Как правильно установить доводчик двери: пошаговая инструкция

Для примера рассмотрим традиционный вариант установки доводчика на дверь с открыванием на себя. Поняв эту технологию, вы сможете не только самостоятельно решить вопрос, как установить доводчик на металлическую дверь, но и вообще смонтировать любое подобное устройство любым удобным для вас способом на двери любого типа. Вы поймете, что разница в их монтаже несущественная.

  1. Для начала разберемся с тем, что мы покупаем, т.е. с комплектом поставки доводчика для дверей. Как правило, в упаковке с этим изделием должен находиться сам доводчик, его рычаг, крепеж и шаблон для монтажа купленного устройства, который в значительной мере облегчает установку своими руками. В этом шаблоне для непрофессионала и заключается «спасение».
  2. Берем шаблон и располагаем его на закрытой двери согласно указанной схеме. Для удобства приклеиваем его скотчем, после чего в обозначенных местах, прямиком сквозь шаблон, сверлим отверстия, по которым будет производиться установка доводчика двери. Просверлили? Снимаем шаблон и приступаем к монтажу.
  3. Для начала прикручиваем рычаг к коробке – ничего не регулируем, а просто крепим.
  4. На рычаг надеваем сам доводчик и соединяем эти две части посредством винта. Соединение нужно осуществлять в таком положении, как доводчик будет крепиться на двери – обязательно проконтролируйте, чтобы регулировочные винты доводчика смотрели в сторону дверных навесов.
  5. Теперь может понадобиться регулировка тяги рычага доводчика – нужно добиться такого положения, чтобы дырочки на двери совпали с дырочками в самом доводчике. Кроме того, нужно будет проконтролировать положение рычага – при закрытой двери он должен располагаться строго перпендикулярно дверной коробке.
  6. Добились? Прикручиваем его и пробуем, как работает устройство – этот процесс вам может не понравиться. Возможно, дверь будет туго открываться или же хлопать при закрывании очень сильно. Пугаться не нужно, все это легко исправляется путем бесхитростных регулировок.

    Как установить доводчик на металлическую дверь

Вот, в принципе, и вся инструкция по установке доводчика двери. Единственное, что добавлю, так это если вам попадется вариант с отсутствующим в комплекте шаблоном – установка такого доводчика выполняется согласно чертежу в паспорте устройства. Обычно здесь указываются все необходимые для монтажа размеры.

Регулировка доводчика своими руками: какие винты поджимать

Итак, с вопросом, как поставить доводчик на дверь, разобрались, теперь попытаемся освоить технологию регулировки данного устройства. Здесь все просто – вы наверняка изучили доводчик вдоль и поперек и уже нашли два заветных винта, которые регулируют его работу. Первый винт регулирует общую скорость закрывания дверей, а второй – их доводку до плотного прилегания к дверной коробке. Чтобы избавиться от сильного удара двери о коробку, необходимо крутить второй винт. Делать это нужно плавно, ни о каких нескольких оборотах речи не может быть. Подкрутили немного, проверили. Не понравилась работа, подкрутили еще чуть-чуть.

Чтобы замедлить движение двери, винт нужно подкручивать по часовой стрелке, а чтобы ускорить – соответственно, наоборот, против часовой стрелки. Точно таким же образом регулируется общая скорость закрывания дверей.

Как произвести регулировку доводчика двери, смотрите в видео.

Некоторые доводчики могут иметь большее количество регулировочных винтов – если он оборудован дополнительными функциями, то их может быть целых четыре. Производители, как правило, указывают в инструкции, какой из них для чего предназначен. Обычно дополнительные два винта обеспечивают регулировку тормоза открывания (функция не позволит вам слишком резко открывать двери) и фиксацию дверного полотна в открытом положении (при открывании на определенный угол, обычно больший, чем используется при обычной эксплуатации двери, полотно не будет автоматически закрываться). Регулировка этих функций производится так же, как описано выше.

Как поставить доводчик своими руками

Покончив со всеми регулировками и добившись устраивающего вас режима работы двери, можно с удовольствием потереть руки и похвалить себя за успешно проделанную работу. Как видите, установка доводчика двери не такая уж сложная штука, как может показаться на первый взгляд, и разобраться с ней будет относительно просто!

Установка доводчика двери (в тч металлической) своими руками + видео

Добавил(а): Елена Шихова 21 ноября

Человек постоянно заботится о том, чтобы сделать своё жилище более комфортным, тёплым, чистым и безопасным. И один из способов достичь этого — установить дверной доводчик. В последнее десятилетие доводчики в России становятся всё более популярными — их можно увидеть уже буквально в любом учреждении или жилом доме. Для установки этого полезного механизма можно вызвать специального мастера, а можно установить и самостоятельно, предварительно вооружившись некоторыми знаниями о базовых требованиях и условиях для выполнения монтажа. Наша статья поможет вам в этом.

Для чего они нужны?

Установка дверного доводчика преследует несколько целей, поэтому вполне можно назвать данный механизм универсальным. Дверь, на которую установили доводчик, закрывается плавно и тихо. При наличии доводчика исключены резкие дёрганья и хлопанья дверью, что помогает сохранить в целости как саму дверь, так и дверные откосы. Дверная фурнитура с доводчиком (петли, элементы уплотнения и т. д.) изнашивается гораздо медленнее. Эти устройства прочно вошли в нашу жизнь и сделались неотъемлемой частью современного подъезда или административно-офисных зданий. Доводчик монтируется на входные внешние двери, на тонкие межкомнатные, а также на двери повышенной тяжести, имеющие особое назначение. Обеспечивая плотное и аккуратное закрывание дверной конструкции, доводчик способствует сохранению тёплого воздуха в зимние месяцы и прохлады от кондиционера в летнюю жару. Кроме того, он уменьшает проникновение в помещение уличных шумов и раздражающих звуков.

Разнообразие моделей доводчиков

«Предки» современных доводчиков существовали ещё в античности: люди закрывали двери при помощи висящего на верёвке камня. В 19 столетии изобрели конструкцию, позволявшую открывать двери как в одну, так и в противоположную сторону, а закрывать её посредством натяжения пружины. Также пружины стояли едва ли не на каждой двери времён СССР.

Типы доводчиков

Верхние

При слове «дверной доводчик» обычно в сознании рисуется именно эта их разновидность. Состоит он из рабочего корпуса, который размещается в верхней части двери, а также нескольких рычагов, чьей задачей является передавать усилие пружине.

Доводчик верхнего типа

Верхние доводчики имеют различное устройство механизма, передающего усилие на пружину. Выделяют:

  • имеющие зубчатый привод. Механизм состоит из шестерни, которая заставляет двигаться зубцовый поршень или штифт, имеющий зубцы и пружину; одновременно эта шестерня связана и с рычагом. Данная конструкция проста и надёжна в работе, что обеспечивает ей наибольшую популярность на данный момент;
  • имеющие скользящий стержень. Состоят из оси, имеющей облик сердцеобразного кулачкового вала, приводящего пружину в движение, а также тормозящего и открывающего поршней. Данная конструкция является достаточно компактной и более надёжной, нежели устройства с зубчатыми приводами, но в настоящее время ещё не имеют широкой популярности.
Монтаж верхнего доводчика (видео)

Напольные

Удобны, практичны, почти незаметны. Идеально подходят для тех ситуаций, когда дизайн дверей имеет особенно важное значение. Наиболее часто применимы в торгово-развлекательных центрах и других помещениях с очень плотной проходимостью. Именно у напольных доводчиков была взята идея для создания верхних устройств со скользящим стержнем.

Напольный доводчик

Однако напольный в отличие от верхнего не имеет рычага, который приводил бы в действие ось; вместо этого дверь устанавливается прямо на самой оси. Доводчики с подобной конструкцией могут применяться, если общая масса дверей не превышает 300 кг.

Монтаж напольного доводчика (видео)

Скрытые

Применяются в тех случаях, когда наличие доводчика нужно сделать максимально незаметным, но использовать напольные по той или иной причине не представляется возможным. Скрытые устройства могут быть разделены на два вида:

  • со скользящим стержнем. Фактически это почти такие же механизмы, как и всем привычные верхние доводчики, но имеющие более компактные размеры. Вся конструкция практически полностью находится в дверном полотне либо внутри дверной коробки;

Доводчик скрытого типа со скользящим срержнем

  • петля. Это наиболее миниатюрный и незаметный доводчик из всех существующих. Весь механизм полностью скрывается в корпусе самой петли. Такие доводчики очень практичны и довольно перспективны, поскольку для их установки не нужно дополнительно сверлить ни двери, ни дверные коробки с откосами. Требуется сделать только те отверстия для шурупов, в которые будут установлены сами петли, так что дверному полотну наносятся минимальные повреждения. Однако им свойственны и определённые недостатки. Петли-доводчики не предназначены для монтажа на очень массивные двери; из-за своей миниатюрности не могут похвастаться большим рабочим ресурсом. Кроме того, если решено устанавливать петли, то следует очень тщательно отнестись к установке дверного полотна, с точностью выверив все мельчайшие нюансы.

Доводчик скрытого типа — петля

Важные моменты, которые необходимо учитывать при выборе

  • Ширина и масса дверного полотна. Чем более тяжёлая и массивная дверь, тем большей мощностью должен обладать доводчик. В некоторых случаях требуется установка двух механизмов. Чтобы правильно определить класс прибора, проконсультируйтесь у продавца или воспользуйтесь таблицей с указанием класса механизма, а также ширины и массы двери.

Таблица определения класса дверных доводчиков

  • Механизм регулировки. Особое внимание следует обратить на силу и скорость закрытия двери. В комплект доводчика должно входить тормозное устройство.
  • К какому виду относится тягловый механизм. Они бывают стандартного типа с наличием скользящей тяги либо оснащённые фиксатором, удерживающим дверь в открытом положении.
  • Место на двери, куда крепится устройство (верхний, скрытый, петля или доводчик напольного типа).

Обязательно учитывайте разницу в температурах, которым неизбежно будет подвергаться любой доводчик, если только его не установят на внутренние двери в помещении. Существуют специализированные дверные доводчики, имеющие в качестве дополнения электрогидравлические и электромагнитные элементы. Такие механизмы должны иметь сертификаты, соответствующие их качеству.

Если речь идёт о доводчике, приобретаемом для внешних дверей, контактирующих с улицей, следует также обращать внимание, имеет ли устройство защитные меры против несанкционированного проникновения в здание и вандализма. У таких доводчиков должен быть предохранительный клапан, а корпус изделия – выполнен из антиударного материала.

Заботясь о гармоничном облике здания, имеет смысл подобрать доводчик в соответствии с желаемым дизайном и цветом. Современные устройства имеют широкий спектр цветовой гаммы.

Нюансы и особенности установки доводчиков на разные типы дверей

Установка доводчика на разные типы дверей в целом происходит по одной и той же схеме: многие требования являются одинаковыми для всех видов дверных полотен. Например, перед монтажом доводчика нужно убедиться, что все предшествующие работы, связанные с отделкой или ремонтом дверного блока, завершены. Дверь должна быть чистой, не иметь повреждений, загрязнений, способных помешать правильной установке данного прибора; также сама дверь должна быть установлена ровно, без перекосов, полотно должно входить точно в коробку. После этого можно устанавливать доводчик.

Чтобы установить доводчик своими руками правильно, нужно подробно прочитать инструкцию и все имеющиеся там схемы установки данного механизма. Многие модели доводчиков имеют приложенный шаблон монтажа в настоящую величину. На этот шаблон и стоит ориентироваться, устанавливая прибор на дверь.

Монтаж доводчика на железную, деревянную, пластиковую двери выполняется следующим образом:

  • Шаблон, найденный в инструкции, прикладывается к внутренней стороне двери наверху и закрепляется скотчем;
  • Далее, в соответствии с расположением меток на шаблоне намечают места будущих отверстий для креплений на двери, затем, высверливают точно по разметке. Можно также просверлить отверстия непосредственно сквозь шаблон, не прибегая к предварительной разметке;
  • После этого корпус доводчика крепится на дверном полотне. При этом клапаны, регулирующие скорость, должны быть обращены по направлению к петлям;
  • Рычажный механизм разбирается на две части. Одна часть (боковая «лапка») присоединяется к уже установленному на дверь корпусу доводчика;
  • Другая же часть рычага (основная) крепится винтом с шайбой к оставшейся части механизма;
  • Боковая «лапка» ставится перпендикулярно двери, после чего соединяется с основным рычагом;
  • Далее, настраивается упругость, угол открытия и скорость открывания-закрывания (если прибор оснащён данной опцией) посредством особого ключа-шестигранника;
  • Дверь готова к эксплуатации.

Если решено устанавливать доводчик на металлическую дверь, нужно выбирать более мощные модели, чтобы для них не составляло труда выдерживать её массу. Нередко такой механизм оснащён стопорной системой, позволяющей фиксировать дверь в открытом виде. Как правило, такие устройства наиболее востребованы для установки на подъезды жилых домов или наружные двери различных предприятий и учреждений. Доводчик может иметь несколько разных стопорных положений, а также фиксирующая система может регулироваться вручную.

Установка доводчика на металлическую дверь

Выбирая доводчик с мощной пружиной, помните, что чем пружина мощнее, тем больших усилий потребуется при открывании двери, но в то же время закрываться она будет легче.

Установка доводчиков на деревянную и пластиковую двери в целом мало отличается от манипуляций, проводимых с железной дверью. Однако, безусловно, дерево и пластик легче подвергаются сверлению, нежели металл, так что в этом плане установка пройдёт быстрее и потребует меньше сил. Кроме того, двери из древесины и пластика имеют меньший вес, поэтому для них не нужен прибор с очень мощной пружиной. Можно обойтись доводчиком средней мощности.

Установка на деревянную дверь

Подбирая модель доводчика, надо иметь в виду, что на пластиковой двери будут органично и естественно смотреться устройства в пластиковом корпусе, в то время как металлической двери идеально подойдут приборы в корпусе из металла. Для деревянной можно использовать как те, так и другие, так что здесь стоит ориентироваться на цветовую гамму, размеры устройства по отношению к дверному полотну, общий вид помещения и т. д.

Установка на пластиковую дверь

Если дверь полностью стеклянная, то наилучшим (а часто и единственным) вариантом доводчика будет напольный. Такой тип устройства избавляет от необходимости высверливать отверстия в стеклянном полотне двери, что исключает возможные повреждения. Напольный доводчик гармонично впишется в интерьер помещения и будет соответствовать дизайну двери. Согласитесь, достаточно нелепо выглядит, когда на прозрачную, кажущуюся лёгкой и воздушной дверь водружается нечто металлическое и громоздкое.

Установка доводчика на стеклянную дверь

Идеальный вариант для установки на межкомнатные двери либо двери внутри рабочих кабинетов в организациях – это скрытые доводчики в виде петли. Также межкомнатные и межкабинетные двери, как правило, лёгкие, поскольку нет смысла ставить на их место нечто более массивное, и доводчик-петля отлично справляется со своими функциями.

Если предполагается установить доводчик с уличной стороны здания, следует выбирать из термо- и морозоустойчивых моделей.

Устанавливая любой вид доводчика на какую-либо дверь, необходимо строго соблюдать все рекомендации производителя, указанные в инструкции. Самодеятельность здесь неуместна.

После того как доводчик установлен, дверь требует особого обращения. Так, например, запрещается применять дополнительные усилия, стремясь закрыть такую дверь быстрее, чем это делает доводчик. Её нельзя подпирать чем-либо, создавать препятствия для её естественного открывания и закрывания, удерживать в открытом положении. Открывается дверь с доводчиком плавно, резкие движения могут повредить механизм. Также нужно объяснить детям, что эта дверь не предназначена для того, чтобы на ней висеть или кататься.

Настройка и регулировка

Во избежание вероятных поломок доводчик время от времени нуждается в регулировке. Чаще всего регулировочные работы заключаются в том, что мастер меняет скорость движения дверного полотна. В случае если дверь открывается очень медленно, необходимо отрегулировать механизм, произведя сжатие пружины, задействовав для этого особую фиксирующую гайку. Контролировать быстроту закрывания двери возможно, поворачивая головку первого клапана по ходу часовой стрелки или же в противоположную сторону, при этом количество оборотов в одну и другую стороны не должно превышать двух. Однако конструкция доводчика имеет и другой клапан, назначение которого – способствовать плотному смыканию дверного полотна с дверной коробкой в ситуации, когда дверь прилегает недостаточно. Эта функция называется «дохлоп». Существуют и доводчики с третьим клапаном, которые в состоянии регулировать ход дверной конструкции при угле 80 или 90°. Устройства, оснащённые тремя клапанами, имеют более высокую цену.

Иногда возникают ситуации, когда надо задержать дверь в открытом виде. В этом случае нужно прибегнуть к более тугому затягиванию фиксатора, отвечающего за данную функцию. Данную манипуляцию следует выполнять, открыв дверь на угол около 90 –100°. Если же требуется отрыть дверь на длительное время (к примеру, нужно заносить или выносить много вещей при переезде, в том числе и громоздкой мебели), следует прибегнуть к опции «Холд-опен» (hold-open). Холд-опен представляет собой особый рычаг, способный зафиксировать дверь в открытом состоянии на нужное время. Для этого надо открыть дверное полотно на 90–95 градусов и завинтить фиксирующий механизм. Теперь дверь закроется как обычно. А если дверь открыть на угол, превышающий 90 градусов, она автоматически останется в таком положении. Для отмены режима холд-опен нужно просто потянуть дверь на себя, и она закроется.

Однако надо сказать, что этой нужной функцией оснащены не все модели, поэтому при покупке имейте это в виду.

На продолжительность «жизни» доводчика влияет такой фактор, как вязкость масла. Степень вязкости масла в устройствах, расположенных на внешних дверях, в свою очередь, зависит от температуры окружающей среды. Поэтому регулировать такие доводчики необходимо дважды в год – отдельно на зиму и на лето. Кроме этого, обязательной частью ухода за прибором является своевременная смазка всех трущихся и вращающихся элементов. Доводчик, детали которого вовремя не обрабатываются маслом, прослужит недолго. Если же механизм пришёл в неисправность, ремонту он не подлежит. Помочь может только замена. Указывают на поломку такие признаки, как масляные подтёки и исчезновение способности удерживать дверь, а регулировка никак не влияет на улучшение рабочих функций.

Итак, установить доводчик на дверь, не прибегая к помощи специалиста, каждый вполне сможет самостоятельно. Но для этого следует внимательным образом изучить инструкцию и не полагаться на привычное «Сделаю по-своему, авось лучше будет». Помните, что при неправильной установке или эксплуатации даже очень качественный доводчик долго не протянет и не сможет эффективно предохранять дверь от повреждений. Если же данное устройство установлено грамотно и с вниманием ко всем деталям – многолетняя и надёжная защита от дверных хлопаний, сквозняков, неприятных скрипов вам обеспечена.

Моё имя — Елена. Увлечения — музыка, литература, посещение концертов, танцы, фотография/фотошоп, учусь монтировать видео, страноведение, история Европы и Северной Америки, история католичества, велосипед, написание разных историй, иногда рассказов и стихов, иногда лепка из пластилина и полимерной глины. Оцените статью: Поделитесь с друзьями!

особенности выбора конструкции и этапы ее установки

Для поддержания комфортного микроклимата в помещении двери должны быть закрытыми. А чтобы двери могли плавно закрыться, используется специальное приспособление, которое называют доводчиком двери. Такое механическое устройство может иметь тягу рычажного типа или же скользящий канал. Благодаря ему дверь не только плавно закрывается, но прилегает максимально плотно.

В материале мы расскажем, что представляют собой дверные доводчики и как выглядит их установка своими руками.

Цели использования дверного доводчика

Данный механизм занимает минимум места, но при этом обеспечивает комфортное использование дверей, особенно это важно для входных конструкций.

Чтобы выполнить установку дверного доводчика своими руками, нужно предварительно разобраться в его функциях и особенностях работы.

Механизм конструкции помогает плавно и без шума закрыть и открыть дверь, чтобы она не скрипела и не стучала. При закрывании она, например, плавно притягивается до закрытого состояния и не издает никаких звуков.

Доводчик имеет следующие ключевые функции:

  • сохраняет зимой тепло, а летом прохладу;
  • обеспечивает максимально плотное прилегание двери к коробке, некоторые модели оснащены автоматическим механизмом управления дверью;
  • некоторые «продвинутые» модели оснащены контролем доступа, таймером на проветривание, блокировкой положения и другими примочками.

Классификация дверных доводчиков

Чтобы правильно своими руками сделать установку дверного доводчика, нужно научиться различать его виды. Так, по типу установки они бывают такими:

  • накладными, когда конструкция крепится вверху дверного полотна. Их можно устанавливать на само полотно и коробку, стену или же другие дополнительные конструкции;
  • напольными. Часто устанавливаются вместе со стеклянными дверями, их ставят внизу и крепят одной стороной к полотну, а второй к напольному покрытию;
  • скрытыми. Своими руками эти доводчики поставить крайне тяжело, ведь они размещаются прямо в дверном полотне или же напольной конструкции. Для установки вызываются исключительно квалифицированные специалисты.

Также существует классификация доводчиков по тому, как передается вращающий момент:

  • рычажные конструкции на основе пружины и гидросистемы, которая содержит масло и обеспечивает амортизацию дверного полотна;
  • слайдовые доводчики, в которых свободный элемент скользит изнутри, а сила трения тормозит движение дверей, обеспечивая их плавное закрытие.

Внутренний механизм может быть зубчатым и кулачковым. Кулачковый тип помогает плавно закрывать дверь, его чаще используют для конструкции слайдового типа. А вот зубчатые механизмы обеспечивают движение за счет шестеренок, их ставят на тяжелые двери с кодовыми замками, чтобы усилить процесс их закрывания, например, сейфы.

Особенности выбора дверных доводчиков

Чтобы выбрать дверной доводчик нужного размера, нужно учитывать вес дверного полотна и его ширину, и по этим параметрам выбрать модель соответствующего класса. Так, например, если ширина полотна меньше 750 мм, а его вес менее 20 кг, то нужно выбирать доводчик первого класса. Максимальный класс – 7, он подходит для дверного полотна шириной 1600 мм включительно и весом до 160 кг.

При покупке конструкции всегда спрашивайте у продавца, есть ли гарантия на нее. Если ее нет и вы хотите сэкономить, покупая дешевый товар сомнительного качества, то риск того, что он быстро выйдет из строя, весьма огромен.

Стоимость доводчика зависит от количества функций, которые он способен выполнять. Чем их больше, тем, тем агрегат будет дороже. Также помните следующее:

  • установка изделия не по своему классу резко сократит срок его службы. Поэтому категорически не рекомендуется ставить прибор для пластиковых или деревянных дверей на металлические конструкции;
  • нельзя устанавливать доводчики, если ширина створки превышает отметку в 1600 мм;
  • если дверь прилегает плохо, то, возможно, нужно поставить несколько доводчиков;
  • такие параметры, как механизм передачи момента, класс, количество дополнительных функций влияют не только на стоимость конструкции, так и на метод установки.

Установка доводчиков своими руками

Установка дверных доводчиков своими руками на входную и межкомнатную дверь невозможна без определенных навыков. Для начала обратите внимание в какую сторону открывается дверь и только потом можно приступать к формированию монтажной схемы. Однако, сейчас в продаже имеется много универсальных моделей, установка которых возможна с обеих сторон.

Входные двери чаще всего открываются наружу, поэтому здесь придется задействовать дополнительные материалы, поскольку доводчик крепится изнутри.

Если дверь открывается на себя, то корпус своими руками нужно устанавливать вверху полотна со стороны размещения петель. Если же от себя, то корпус крепим к коробке, а к самой двери прикрепляется только его рычаг.

Поэтапная инструкция установки доводчика своими руками выглядит так:

  • как правило, в комплект доводчика входит схема крепления, с помощью которой можно совершить разметку на дверях;
  • просверлите отверстия согласно сделанной отметке;
  • привинтите корпус шурупами;
  • аналогично поступите с рычагом;
  • соедините ответную часть рычага с корпусом, чтобы в закрытом положении между предплечьем рычага и полотном образовался угол в 90 градусов;
  • регулируем механизм специальными винтами;
  • выставляем нужную скорость движения двери.

Как выполнить регулировку доводчика своими руками?

Когда вы выполнили установку доводчика, нужно его правильно отрегулировать с целью последующей корректной работы. Для этого вам потребуются регулировочные винты, которые нужно корректировать в плане их положения. Такие винты требуются для установки скорости движения дверного полотна:

  • первый винт задает скорость закрытия дверей при соблюдении диапазона от 180 до 15 градусов;
  • второй имеет скорость от 15 до 0;
  • для правильной установки скорости нужно повернуть винты вдоль и против нарезки;
  • как правило, одного поворота вполне хватает. Не давите на винты и не делайте слишком много поворотов, иначе герметичность доводчика нарушится и винты выпадут. Это спровоцирует утечку масла и приведет к неисправности всей конструкции.

Некоторые модели доводчиков помимо функции плотной фиксации полотна обладают дополнительными:

  • функцией BackCheck, когда конструкция дополнительно оснащена демпфером, который не допускает слишком большие усилия в диапазоне от 70 до 110 градусов;
  • Hold-Open – функция, которая позволит зафиксировать дверь в открытом положении;
  • Delayed Closing – позволяет обеспечить затяжное движение на 110 – 70 градусов.

Естественно, что конструкции с такими функциями будут стоить намного дороже обычных. Но, если вы хотите установить своими руками сложный прибор, то процедура монтажа редко отличается от установки обычного доводчика.

При желании корпус можно замаскировать с помощью специальных декоративных накладок, которые можно приобрести в местах продажи доводчиков.

Как еще можно своими руками установить доводчик?

Стоит сказать, что установка доводчика по стандартному способу не всегда предоставляется возможной, поэтому есть альтернативные методы:

  • установка при помощи уголка, когда вспомогательный элемент ставится на дверную коробку строго по горизонтали, а затем к нему крепится рычаг. Также можно на уголок установить корпус доводчика, а рычаг прикрепить уже к самой двери;
  • установка при помощи монтажной пластины. Тут есть несколько вариантов. В первом случае монтажную пластину нужно привинтить к верхней кромке полотна, чтобы она немного выступала, а к ней прикрепить уже саму конструкцию, рычаг же при этом располагаем в дверной коробке. Во втором варианте в дверной коробке содержатся и пластина, и сам корпус, а рычаг крепится к двери, а в третьем пластиной нужно увеличить площадь откоса, а потом к нему прикрепить рычаг. Короб же размещается стандартным методом.

Также в продаже можно найти примитивнейшие модели в виде регулируемой пружины. Установить их своими руками очень просто, достаточно поставить их на петли двери.

После установки доводчик не нуждается в каком-то дополнительном уходе. Главное, это проследить, чтобы дети не играли с дверью и не качались на ней, а также чтобы дверь не подпиралась вспомогательными предметами.

В остальном дверь с доводчиком применяется по аналогии с обычной.

Установочная процедура может выглядеть по-разному, но самое главное в работе – это достичь того, чтобы дверь могла нормально открываться и закрываться. Если после монтажа все работает без нареканий, значит, работа выполнена правильно. Если же что-то идет не так, то лучше позвать профильного специалиста, чтобы он помог установить прибор.

Как заменить дверной доводчик (Руководство по проекту)

Фото: homedepot.com

Доводчик на моем переднем крыльце — это механическое цилиндрическое устройство, которое не дает двери слишком далеко распахнуться, а затем автоматически закрывает ее, — видел лучшие дни.

В связи с многочисленными поставками мебели и строительных материалов на протяжении многих лет стиральная машина с фиксацией в открытом состоянии начала не справляться со своей задачей. А сама дверь стала так смещена, что оставалась слегка приоткрытой даже в закрытом виде.Решение? Замена доводчика двери.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Замена доводчика не может быть более легким делом, особенно если вы устанавливаете тот, который повторяет стиль и размер того, который вы заменяете.

Я поднес старую дверь ближе к моему местному оборудованию ACE, чтобы убедиться, что купленная мною была если не совсем такой же, то как можно ближе к оригиналу. Я надеялся, что так я найду тот, который можно будет переустановить, используя те же отверстия для винтов.

Вот все, что вам нужно сделать:

Фото: LABworks360

Step 1

После того, как вы удалили старую фурнитуру, прикрепите кронштейн косяка (больший угловой монтажный элемент) к дверной раме с помощью больших винтов из комплекта. Если отверстия не совпадают точно или это первая установка, следуйте инструкциям производителя по размещению и установке крепежа кронштейна.

Фото: LABworks360

Шаг 2

Наденьте небольшую металлическую стопорную шайбу на выступающий конец цилиндра.Это позволит вам при необходимости держать дверь открытой.

Фото: LABworks360

Шаг 3

Расположите выдвинутый конец доводчика двери так, чтобы он совпал с отверстиями в кронштейне косяка. Как только он будет выровнен, просто вставьте анкерный штифт в отверстие. Это будет держать ближе на месте.

Фото: LABworks360

Шаг 4

Закройте дверцу и посмотрите, где необходимо установить дверной кронштейн, чтобы закрепить другой конец дверного доводчика. Если существующие отверстия совпадают, просто закрепите дверной кронштейн прилагаемыми винтами.В противном случае вам нужно будет следовать инструкциям по сверлению отверстий в двери. После установки совместите отверстия с цилиндром (как вы делали на другом конце) и вставьте анкерный штифт.

Проверьте дверь и убедитесь, что она открывается и закрывается. Вы можете отрегулировать винт на конце цилиндра, чтобы он закрывался медленнее или быстрее.

Вот и все. Я же сказал, что это будет просто!

Как установить доводчик

Доводчик широко используется на коммерческой недвижимости, но также может быть установлен в жилых домах.Дверные доводчики помогают снизить затраты на электроэнергию, гарантируя, что дверь всегда полностью закрывается, и особенно необходимы в очень жарком или холодном климате. Дверные доводчики также помогают избежать износа дверной коробки за счет использования гидравлического рычага для плавного закрывания двери.

На рынке представлено множество типов дверных доводчиков, но в целом они работают одинаково, и процедура установки аналогична.

Самый распространенный способ установки доводчика — это установка на обычный рычаг.Это когда дверной доводчик установлен со стороны петель распашной двери.

Установить доводчик двери

  1. Выберите дверной проем и отметьте четыре (4) отверстия на двери для дверного доводчика и два (2) отверстия на раме для подлокотника.
  2. Просверлите направляющие отверстия в дверце и раме для прилагаемых универсальных винтов или сверло или метчик для прилагаемых крепежных винтов.
  3. Установите блок башмака предплечья / руки на дверную раму с помощью винтов, прилагаемых к дверному доводчику.
  4. Закрепите дверной доводчик на двери с помощью прилагаемых винтов. КЛАПАН РЕГУЛИРОВКИ СКОРОСТИ ДОЛЖЕН БЫТЬ ПОМЕЩЕН НА КРАЙК ПЕТЛИ.
  5. Установите главный рычаг на вал верхней шестерни перпендикулярно двери, как показано ниже. Плотно закрепите с помощью прилагаемого винта кронштейна / шайбы.
  6. Отрегулируйте длину предплечья так, чтобы предплечье было перпендикулярно раме при сборке с предварительно нагруженным основным рычагом. Прикрепите предплечье к основному рычагу с помощью прилагаемого винта / шайбы.
  7. Защелкните крышку шестерни над валом в нижней части доводчика.
  8. Отрегулируйте скорость закрывания двери (см. Ниже).

Отрегулируйте скорость доводчика двери

Регулировка скорости SWEEP осуществляется путем полного вращения клапана регулировки скорости.

  • Поверните клапан регулировки скорости ПО ЧАСОВОЙ СТРЕЛКЕ, чтобы получить МЕДЛЕННУЮ скорость закрытия дуги.
  • Поверните клапан регулировки скорости ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, чтобы увеличить скорость закрытия дуги БЫСТРЕЕ.

LATCH Регулировка скорости осуществляется путем полного вращения клапана регулировки скорости.

  • Поверните винт регулировки скорости ПО ЧАСОВОЙ СТРЕЛКЕ для МЕДЛЕННОЙ скорости закрытия дуги с фиксацией.
  • Поверните винт регулировки скорости ПРОТИВ ЧАСОВОЙ СТРЕЛКИ для БЫСТРОЙ скорости закрытия дуги LATCH.

5 типов вариантов установки доводчика двери

Дверные доводчики доступны с 5 различными вариантами поверхностного монтажа. Каждый вариант крепления можно использовать только при соблюдении определенных условий на проеме.

Не каждый вариант монтажа доводчика подходит для каждого проема.Одним из основных факторов, определяющих варианты монтажа, является тип кронштейна доводчика, который поставляется с доводчиком.

Другие соображения включают расположение проема, размер лицевой стороны головы на раме, размер верхней направляющей двери, размер проема, использование двери, а также эстетический вид. Некоторые из этих вариантов крепления используются чаще, чем другие.

В этом сообщении блога мы сосредоточимся на дверных доводчиках , устанавливаемых на поверхность , поскольку они более распространены, чем скрытые дверные доводчики .

Варианты монтажа доводчика двери

  1. Крепление на обычный рычаг
  2. Крепление на параллельном рычаге
  3. Крепление верхнего косяка
  4. Крепление рычага гусеницы
  5. Угловой кронштейн

Эти 5 вариантов монтажа доводчика требуют правильной установки кронштейна доводчика определенного типа. Например, параллельный рычаг нельзя установить в качестве крепления рычага гусеницы. Производитель предоставит правильный рычаг дверного доводчика, необходимый для указанного вами типа монтажа дверного доводчика.

1. Крепление на обычном рычаге

Дверные доводчики с обычным рычагом устанавливаются на вытяжной стороне проема. Корпус доводчика крепится к верхней части двери, а рычаг доводчика крепится к лицевой стороне головки рамы. Для корпуса доводчика потребуется, чтобы верхняя направляющая двери была достаточно широкой для установки, в противном случае для правильной установки потребуется монтажная пластина.


Доводчик с обычным рычагом часто не является предпочтительным, когда эстетика вызывает беспокойство из-за того, что рычаг доводчика выступает перпендикулярно лицевой стороне двери, когда дверь закрыта.

2. Крепление на параллельном рычаге

Дверные доводчики с параллельными рычагами устанавливаются на толкающей стороне проема. Корпус доводчика крепится к верхней части двери, а параллельный рычаг крепится к потолку в верхней части рамы. Если верхняя направляющая двери узкая, потребуется монтажная пластина для корпуса доводчика. Когда дверь закрыта, параллельный рычаг доводчика складывается так, чтобы он был параллелен лицевой стороне двери, что делает его менее заметным и предпочтительным, когда эстетика вызывает беспокойство.Параллельные рычаги также перемещаются таким образом, чтобы можно было добавить встроенные упоры для рычагов доводчика, что позволяет лучше контролировать открытие.


3. Крепление верхнего косяка

Доводчики, устанавливаемые на верхний косяк, используются там, где верхняя направляющая двери узкая и доводчик необходимо установить на толкающей стороне проема. С корпусом доводчика, установленным на лицевой стороне головки рамы, и рычагом, прикрепленным к лицевой стороне двери, это несколько более эстетично, чем установка корпуса доводчика на лицевую сторону двери с монтажной пластиной.Длина руки определяется размером откоса.


«Откос» измеряется от боковой поверхности двери до лицевой стороны коробки в закрытом положении.

4. Крепление рычага гусеницы
Доводчики гусеничных рычагов

имеют ролик, который движется по металлической направляющей при открытии и закрытии двери. Гусеничный рычаг может быть установлен как на толкающей, так и на вытяжной стороне проема.В обоих случаях корпус доводчика крепится к торцу двери. Для бокового монтажа направляющая крепится к потолку рамы. При установке со стороны тяги гусеница монтируется на торце головки рамы. Однако сила закрывания на рычаге гусеницы не всегда такая сильная, как у традиционных рычагов закрытия.

Гусеницы очень аккуратно прилегают к поверхности проема, что эстетично как при установке, так и на стороне вытягивания.

5. Угловой кронштейн

Доводчики, устанавливаемые на угловых кронштейнах, являются наименее распространенными доводчиками, устанавливаемыми на поверхность. Это действительно необходимо только тогда, когда дверь имеет угловую или изогнутую верхнюю направляющую. Кронштейн прикреплен к вытяжной стороне проема в верхнем углу рамы, и корпус доводчика устанавливается на кронштейн, в то время как рычаг прикрепляется к лицевой стороне двери. При открытии двери угловой кронштейн будет выступать в проем рамы в свету, что может создать проблему с зазором над потолком.

См. Примеры некоторых доводчиков на угловых кронштейнах для арочных дверей на сайте idighardware.com.

Другие особенности установки дверного доводчика

  • Для дверей, устанавливаемых снаружи, доводчик должен быть установлен внутри здания, где это возможно.
  • На внутренних проемах доводчики часто устанавливаются на наименее открытой стороне проемов. Таким образом, они будут вне поля зрения в местах общего пользования, но по-прежнему будут выполнять свои основные функции.
  • В некоторых случаях, например в школах, рекомендуется устанавливать все доводчики параллельно. Это происходит из-за того, что школьники могут повредить обычные руки или злоупотребить ими, которые тянут или повисают за торчащую обычную руку.
  • Некоторые варианты монтажа ограничивают степень открывания, поэтому обязательно проверьте данные производителя, чтобы увидеть, позволяет ли конкретное применение более близкого рычага обеспечить ожидаемый ход.
  • Для участков с высокой проходимостью усиленный кованый параллельный рычаг, вероятно, прослужит намного дольше, чем гусеничный рычаг.

По вопросам или по специальным вопросам обращайтесь к торговому представителю Beacon CDL, который может помочь вам найти правильное решение для ваших требований к доводчику. Также узнайте о дверных доводчиках LCN от Allegion.

Доводчик серии 5300 — Учебный центр Reeb

Серия 5300 предназначена для зон с низкой проходимостью. Если вам нужен доводчик для зоны с высокой проходимостью, просмотрите информацию о серии 5200.

Доводчик — это механическое устройство, которое закрывает дверь контролируемым образом.Это помогает предотвратить открывание, захлопывание или открывание двери при сильном ветре. Наиболее распространенные примеры обычно можно найти в школах, магазинах и множестве других небольших предприятий и общественных зданий.

Для средних условий эксплуатации Reeb предлагает доводчики серии 5300. Это гидравлический дверной доводчик класса 1, который идеально подходит для стандартных условий эксплуатации. Упаковка для этого элемента представляет собой трехкомпонентную упаковку, что означает, что она включает в себя оборудование, необходимое для установки обычного рычага, параллельного рычага или установки на верхний косяк.В инструкциях по установке также рассказывается, как установить каждый тип в различных вариантах передачи.

Крепление на обычный рычаг серии 5300

Щелкните здесь для получения дополнительной информации о доводчиках с обычным, параллельным и верхним креплением.

Ложа Reeb серии 5300 доступны с отделкой из алюминия или темной бронзы. Его можно заказать как стандартный доводчик или с опцией фиксации в открытом положении, когда дверь может удерживаться в открытом положении. Многие местные строительные нормы и правила не разрешают установку доводчика для открытой двери в противопожарной системе.Обязательно сверьтесь с местными строительными нормами.

Щелкните здесь для получения инструкций по установке.

Щелкните здесь, чтобы просмотреть таблицу размеров дверей.

Щелкните здесь, чтобы просмотреть шаблоны серии 5300.


Дверной доводчик Технические характеристики

Крепление на обычный рычаг Крепление на параллельном рычаге Крепление верхнего косяка
Открытие Шаблоны до 180 ° Шаблоны до 180 ° Шаблоны до 180 °
Удержание в открытом положении Точки фиксации от 90 ° до 180 ° с удерживающим рычагом Точки фиксации от 90 ° до 180 ° с удерживающим рычагом Точки фиксации от 90 ° до 180 ° с удерживающим рычагом
Лицевая сторона рамы 1-3 / 8 ”(35 мм) мин. — — мин. 1-3 / 4 дюйма (45 мм)
Просвет до потолка 1-5 / 8 ”(41 мм) мин. — — 2-3 / 4 дюйма (70 мм) мин.
1-5 / 8 ”(41 мм) мин. для удерживающего рычага мин. 1-3 / 4 дюйма (44 мм) с пластиной, 5918
Верхняя направляющая 2-1 / 2 дюйма (64 мм) мин. с откидной пластиной, 5915 Стандартный полый металлический упор рамы 5/8 ” 1-7 / 8 ”(48 мм) мин.
4-3 / 4 дюйма (121 мм) мин.
4 дюйма (102 мм) мин. с фиксатором
3-1 / 8 ”(79 мм) мин. с пластиной
2-1 / 8 ”(54 мм) мин. с фиксатором и пластиной
Зазор верхней направляющей 4-1 / 4 дюйма (108 мм) мин. от верхней части двери 5-3 / 4 ”(146 мм) мин. от верхней части двери 2-1 / 8 ”(54 мм) мин.
2-3 / 4 дюйма (70 мм) мин. с пластиной, 5917
2-1 / 4 дюйма (57 мм) мин.для фиксации с пластиной, 5917
3-5 / 8 ”(92 мм) мин. с пластиной, 5915

Как установить доводчик для штормовой двери 40-077: SWISCO.com

В этом руководстве по установке объясняется, как установить SWISCO 40-077 Standard Storm. Доводчик.

Шаг 1

Отметьте на желаемой высоте сторону петель дверной коробки для кронштейн косяка на 1/4 дюйма от лицевой стороны штормовой двери и сетчатой ​​двери и не менее 1/2 дюйма от верха рамка.Убедитесь, что открытая сторона кронштейна и стрелка обращены к двери. Просверлите четыре пилотных отверстия и закрепите кронштейн с 4 длинными винтами, как показано. Поместите стопорную шайбу на стержень перед выступами, как показано. для правильного натяжения. Используйте короткий штифт, чтобы подсоединить шток ближе к кронштейну.

ПРЕДУПРЕЖДЕНИЕ

ПЕРЕД установкой дверного кронштейна убедитесь, что выступы на стержне упираются в стопорную шайбу.Это даст правильную настройку натяжения для доводчика. ПОСЛЕ После завершения установки переместите стопорную шайбу за выступы на стержне.

Шаг 2

Прикрепите дверной кронштейн к доводчику длинным штифтом, как показано. При плотно закрытой и запертой двери удерживайте доводчик и дверной кронштейн в горизонтальном положении и отметьте центральное отверстие каждого паза и просверлите два пилотных отверстия. Прикрепите к двери двумя короткими винтами, как показано на рисунке.В ближе теперь готов к работе. Откройте дверцу и переместите стопорную шайбу за выступы на стержне. Скорость закрытия регулируется поворотом регулировочного клапана по часовой стрелке для уменьшения скорости, против часовой стрелки, чтобы увеличить скорость.

УПРАВЛЯЕМЫЙ «ДОПОЛНИТЕЛЬНАЯ МОЩНОСТЬ ЗАКРЫТИЯ»
Установите, как указано выше, доводчик находится в максимальном запирании. силовое положение (штифт перед отверстием).Если требуется меньшая сила фиксации, удерживайте дверь открытой примерно на 8 дюймов с помощью «Удерживающая шайба»; потяните за длинный штифт и снова вставьте его в заднее отверстие.

Установка доводчика металлической двери

| B&M Metal Doors

Традиционная мудрость гласит: «Когда закрывается одна дверь, открывается другая». Однако, если вы спросите The Door Guru в B&M Metal Doors, Он скажет вам: «Когда одна дверь закрывается, ваш автоматический доводчик работает идеально!

В B&M Metal Doors мы делаем больше, чем просто продаем металлические двери, рамы и дверную фурнитуру.Мы также советуем нашим клиентам, как лучше всего установить и настроить продукты, которые мы продаем, в зависимости от их конкретной установки.

При работе с дверными доводчиками необходимо учитывать многое — конфигурацию, размещение, силу пружины, скорость закрывания, регулировку фиксации и обратного хода. Тип доводчика в сочетании с этими важными настройками может иметь значение, правильно ли закрывается дверь или нет.

Компания B&M предлагает несколько различных линий дверной фурнитуры.Выбор подходящего дверного доводчика может зависеть от нескольких различных факторов, включая предпочтения клиента и характеристики здания. Другие факторы, которые следует учитывать, включают:

  • Размер и вес двери
  • Расположение двери
  • Частота открывания и закрывания
  • Место установки
  • Требования к замаху

В сегодняшнем сообщении блога мы обсудим, как выбрать, правильно установить и настроить автоматические дверные доводчики, чтобы они работали безупречно.

Критические точки закрытия

Посмотрев следующие видеоролики по установке доводчика, вы заметите два основных момента, которые являются наиболее важными: конфигурация и размещение доводчика и регулировки.

Более подробная конфигурация и размещение

Конфигурация доводчика зависит от места установки доводчика на двери.

Стандартное крепление (выдвижная сторона)

Это когда доводчик монтируется на тяговой стороне двери, а рычаг прикрепляется к лицевой стороне головки рамы.

Установка верхнего косяка (со стороны толкания)

В этой конфигурации доводчик устанавливается на лицевой стороне головки рамы, а рычаг прикрепляется к двери.

Параллельная установка (со стороны толкания)

Используя положение параллельного монтажа, доводчик монтируется к двери, и кронштейн устанавливается на потолок рамы, затем рычаг прикрепляется к кронштейну.

Четыре более близких приспособления

Регулировка усилия пружины

Большинство современных доводчиков имеют регулируемую пружину для использования с дверьми разных размеров.Инструкции по установке для вашего конкретного доводчика должны иметь таблицу, в которой описывается, сколько оборотов и в каком направлении нужно повернуть для регулировки пружины.

Скорость закрытия

Регулировка скорости закрывания предназначена для регулирования угла закрывания двери от 90 ° до закрывания.

Регулировка фиксации

Регулировка фиксации — это точная регулировка непосредственно перед точкой закрывания, когда дверь приближается к раме, но не касается (в пределах пары дюймов), до места, где дверь надежно фиксируется в раме.Регулировка фиксации особенно эффективна, когда в комнате или здании есть положительный воздушный поток, который толкает дверь, создавая дополнительное давление воздуха при закрытии двери.

Регулировка обратной проверки

Эта регулировка применяется, когда дверь находится в углу комнаты. Чтобы дверь не ударилась о стену при открытии двери на 90 °. При правильной настройке, чем ближе к 90 °, дверь становится труднее толкать, и она не откроется после 90 ° или чуть меньше.

Есть вопросы?

Не совсем разбираетесь в установке и регулировке дверных доводчиков? Компания B&M Metal Doors & Frames LLC всегда рада ответить на все ваши вопросы.Если у вас возникнут ситуации во время ремонта или новостройки, и у вас есть вопросы по металлическим дверям и рамам, не стесняйтесь, звоните нам сегодня! Мы будем более чем счастливы прийти к вам на рассмотрение и увидеть, что требуется для вашей оценки.

Как установить доводчик: полное руководство

Доводчик

обычно делают из металла и предназначены для замедления процесса закрывания дверного проема. Вместо с захлопыванием они медленно возвращаются на место.Они идеально подходят для офисов, ресторанов, торговых центров и даже домов. К счастью, их установка занимает всего несколько минут.

Вот краткое изложение того, как установить дверной доводчик:

  1. Соберите необходимые инструменты
  2. Отметьте отверстия перед сверлением
  3. Просверлите направляющие отверстия
  4. Совместите доводчик с отверстиями и просверлите его на месте
  5. Проверьте свою установку

В этой статье вы также узнаете подробный метод установки, а также различные инструменты, которые вам понадобятся, как долго служат дверные доводчики и как эффективно их обслуживать.Без лишних слов, давайте перейдем к инструкции ниже.

Инструменты для установки доводчика

Перед тем, как приступить к установке нового доводчика, вам необходимо составить список инструментов. Без них вы столкнетесь со всевозможными проблемами. Вот инструменты, которые вам понадобятся для выполнения работы:

  • Сверло
  • Сверла (3,5 мм для дерева, 5,1 мм для металла)
  • Маркер, ручка или карандаш
  • Молоток
  • Centerpunch
  • Ткань или тряпка
  • Отвертка
  • Торцевые ключи

Вы также должны убедиться, что носите надлежащее защитное снаряжение, включая длинные рукава, защитные очки (особенно если вы сверляете металл или дерево), перчатки и скоро.Установка короткая, но если вы не будете осторожны, деревянный или металлический мусор может стать причиной травм.

Примечание. Торцевые ключи, молотки и кернеры не являются обязательными в зависимости от марки и модели вашего нового доводчика. Они хороши, если вы хотите сделать отметку на металле, прежде чем начинать пилотное отверстие, но в них нет необходимости, если вы работаете с мягким материалом.

Кроме того, прежде чем начать, попробуйте выяснить, какой доводчик типа лучше всего подходит для вашего офиса или дома.Есть несколько различных стилей, включая накладные, напольные, скрытые и некоторые другие. Просмотрите все варианты, чтобы выбрать тот, который соответствует тому, чего вы пытаетесь достичь.

Установка доводчика двери: шаг за шагом

После того, как вы собрали все необходимые инструменты, пора приступить к установке доводчика двери. Убедитесь, что у вас достаточно рабочего места, и не забудьте расчистить полки и прилавки поблизости. Пыль, несомненно, будет падать повсюду, покрывая все, что находится рядом с вашим рабочим пространством.

Вот шаги по установке дверного доводчика:

  1. Распакуйте дверной доводчик и положите все детали на плоскую поверхность . Вы можете взять кусок картона или большой лист бумаги, чтобы все было организовано. Без лишних фигур у вас будет нехватка, если вы что-нибудь потеряете. Кроме того, расположите поблизости все свои инструменты.
  2. Возьмите шаблон и совместите его с тем местом, где вы хотите, чтобы он находился на двери . Почти у всех дверных доводчиков есть шаблон, который позволяет нарисовать контур того, где он будет находиться.Это также поможет вам определить, где будут отверстия, и подойдет ли доводчик к вашему дверному проему.
  3. Выровняйте дверной доводчик по контуру и отметьте отверстия маркером, ручкой или карандашом . Этот шаг очень важен, поэтому обратитесь за помощью, если потребуется. Даже одно несоосное отверстие может принести в жертву целостность доводчика. Он сломается раньше, чем должен, иначе в двери останется бессмысленная дыра.
  4. (Необязательно) Используйте кернер, чтобы отметить отверстия, где бы вы ни поставили точки, карандашом для маркировки .Это создаст вам ориентиры для запуска пилотных отверстий на следующем шаге, но также создаст путь для вашего сверла. Если вы привыкли к работе с деревом и металлом, то уже знаете о преимуществах.
  5. Используя одно из сверл, упомянутых выше (3,5 мм для дерева, 5,1 мм для металла), просверлите направляющие отверстия в каждой отмеченной точке . Убедитесь, что вы переливаете сверло или пульсируете его, чтобы предотвратить выход слишком большого количества мусора. Постарайтесь выяснить, из чего сделана внутренняя часть вашей двери.
  6. Сотрите излишки мусора тряпкой, чтобы очистить рабочее место . Если вы оставите его, мусор может попасть в винты и ослабить крепление. Также он может задерживать влагу, что приводит к коррозии и ржавчине. Если вы беспокоитесь, вы можете обработать отверстия антикоррозийным спреем перед тем, как закручивать винты.
  7. Совместите дверной доводчик с отверстиями и просверлите винты в каждое отверстие . Убедитесь, что вы не сверлили их слишком туго, иначе вы можете открутить винт.Постарайтесь просверлить каждый винт примерно на 50%, чтобы убедиться, что каждая точка вкручена на место. После этого можно вернуться к каждому и полностью затянуть.
  8. Проверьте установку, сняв все инструменты и дав дверце закрываться самостоятельно . Если вас устраивает скорость закрытия, значит, все готово. Однако вы можете отрегулировать скорость защелки и закрывания, вращая соответствующие винты. Против часовой стрелки увеличивает скорость, а по часовой стрелке уменьшает скорость закрытия.

Как видите, это не так уж и сложно. Если у вас есть все необходимые инструменты, у вас не должно возникнуть проблем с выполнением работы менее чем за 10 минут. Уделяйте пристальное внимание каждой ступеньке, и вы гарантируете, что доводчик останется на долгое время. Дополнительную информацию об обслуживании см. В следующем разделе.

Как обслуживать доводчик двери

Поскольку дверные доводчики сделаны из металла, их можно обслуживать так же, как и любые другие металлические инструменты и приспособления.Однако есть несколько уловок, чтобы они не замедлились или не ржавели. Чтобы предотвратить любые проблемы, попробуйте следующие предложения:

  • Держите дверной доводчик смазанным маслом , но не слишком сильно! Масло позволяет металлическим частям скользить друг относительно друга, не задевая их. Однако большинство доводчиков уже поставляются со смазкой, поэтому обязательно проверьте поверхность, прежде чем добавлять свою. Из-за слишком большого количества масла оно может капать или свертываться.
  • Никогда не закрывайте дверь силой. Открыть дверь с доводчиком будет немного сложнее, но этого недостаточно, чтобы вам помешать.Если вы чувствуете нетерпение, просто подождите, когда закончите. Принудительное закрытие двери может привести к поломке доводчика. Это создает слишком большую нагрузку на детали, которые предназначены для предотвращения ударов.
  • Дверные доводчики обычно служат около семи лет. Если вы продвинетесь дальше этой точки, можно с уверенностью сказать, что у вас возникнут проблемы.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
