Как тестером проверить омы: Как измерить сопротивление мультиметром? — самые полезные статьи в интернет-магазине радиодеталей и радиоэлектроники Electronoff

Содержание

Где на мультиметре омы — Мастерок

Содержание

Мультиметры аналоговые и цифровые
Подготовка к проведению измерений
Порядок работы с мультиметром при замере сопротивлений
Сопротивление изоляции и прозвонка проводов
Особенности измерения сопротивления
Описание работы мультиметра
Проверка показателя тестером
Процесс прозвонки проводов
Нюансы измерения сопротивления
Особенности действий при изоляции
Как пользоваться мультиметром при измерении сопротивления

Мультиметры широко используются не только профессиональными электриками, но и домашними мастерами. С помощью них возможно измерить все известные электрические величины, применяемые на практике в различных электрических сетях. В статье рассмотрим как измерить сопротивление мультиметром. Для подобных целей существует встроенный омметр, который дает возможность проверить этот параметр и получить определенное значение у трансформаторов, катушек, конденсаторов, различных элементов радиоэлектроники, а также у кабелей и проводов.

Мультиметры аналоговые и цифровые

В основе работы измерительных приборов лежит закон Ома. В нем определяется понятие сопротивления, представленного в виде отношения напряжения в проводнике к силе тока, протекающего в этом же проводнике (R = U/I). Таким образом, сопротивление в 1 Ом соответствует силе тока в 1 А с напряжением 1 В. Следовательно, если напряжение и ток заранее известны, то рассчитать и померить сопротивление совсем не сложно. Простейший омметр по сути является одновременно источником тока и амперметром со шкалой, где нанесена градуировка в Омах.

Первоначально приборы для замеров сопротивления могли выполнять лишь одну функцию. Измерение проводилось в максимально короткие сроки и давало точные результаты. Впоследствии появились универсальные измерительные устройства – мультиметры, где омметр является лишь одной из составных частей, включаемый в нужный режим. Аналоговыми приборами тоже необходимо уметь правильно пользоваться, начиная от подключения и заканчивая обработкой полученных данных.

Внешний вид цифровых и аналоговых устройств заметно отличается. В первом случае результаты измерений отображаются на дисплее в виде конкретных цифровых показателей. В аналоговых приборах вместо табло используется проградуированный циферблат, где стрелка останавливается возле нужного значения. Таким образом, цифровые мультиметры сразу позволяют определить и выдать готовые данные, а в аналоговых требуется дополнительная обработка полученных результатов.

Цифровые мыльтиметры оборудованы датчиком, указывающим на степень разрядки источника питания. При недостаточной силе тока прибор просто не будет работать. Аналоговые устройства в подобных ситуациях никак не сигнализируют, а начинают выдавать неправильную информацию. Как правило, в быту могут использоваться любые мультиметры с достаточными значениями пределов измеряемого сопротивления. Они позволяют выполнять любые задачи, в том числе измерить сопротивление резистора.

Однако, данные устройства не подходят для замеров больших величин по причине малой мощности и слабых источников питания. Для этих целей применяются мегаомметры, работающие от мощной батареи с повышающим трансформатором или генератора тока.

Подготовка к проведению измерений

Точность результатов во многом зависит от правильной настройки измерительного прибора. Мультиметр управляется круглой ручкой поворотного типа. Вокруг нее размечена шкала, состоящая из нескольких секторов, разделенных между собой линиями или разными цветами.

Прибор переводится в режим замера сопротивления путем поворота ручки и перевода ее в положение напротив значка «Ω». Конкретные режимы работы в разных устройствах выставляются по-своему:

Значки Ω, kΩ – x1, x10, x100, MΩ. Располагаются на шкале любого аналогового тестера. Показания, отмеченные стрелкой, переводятся в более современный формат. При нанесении на шкале градуировки, например, 1-10 для каждого режима потребуется умножение полученного результата на этот коэффициент.
Символы 200, 2000, 20k, 200k, 2000k. Наносятся на шкалу электронного прибора (мультиметра) и обозначают определенный диапазон, в котором возможно делать замеры сопротивления. Буква k указывает на приставку «кило» эквивалентной 1000 определяемой для расчетов единой измерительной системой. Например, если мультиметр выставлен в положение «200k», а на табло высветится цифра 178, то сопротивление составит 178 х 1000 = 178000 Ом, а предельно допустимое для измерений – 200000 Ом.
Значок «Ω», нанесенный на корпус, означает возможность автоматического определения диапазона. На циферблатах подобных устройств имеются не только цифровые, но и буквенные обозначения – 15 кОм, 2 Мом и т.д.

Два первых варианта шкалы предполагают прямую зависимость между степенью достоверности отображаемых результатов и погрешностью измерений. При первом включении устройства в максимальном диапазоне, небольшие сопротивления в 100-200 Ом в большинстве случаев отображаются неправильно. Поэтому перед проведением замеров неопытным электрикам рекомендуется еще раз ознакомиться с инструкцией, определяющей порядок действий.

Порядок работы с мультиметром при замере сопротивлений

После изучения инструкции и подготовки мультиметра к работе, можно приступать к непосредственному проведению измерений. Все действия в целом выполняются одинаково, независимо от измеряемого объекта.

Черный измерительный провод нужно вставить в гнездо СОМ, а конец проводника красного цвета – в гнездо VΩmA. Далее путем поворота переключателя диапазонов мультиметр необходимо включить.

Перед замерами небольших параметров сопротивления переключатель нужно установить в секторе «Ω». Его окончательное положение фиксируется напротив цифры «200». Таким образом, возможность измерений будет находиться в диапазоне от 0,1 до 200 Ом. Далее измерительную цепь нужно проверить на наличие замыканий. Для этого щупы касаются друг друга, а на экране появляются цифры от 0,3 до 0,7, показывающие величину сопротивления в измерительных проводах. Данное значение следует проверять при каждом включении мультиметра. Если провода разомкнуты, то на левом крае дисплея высветится цифра 1.

При выполнении замера нужно одновременно коснуться контактов на участке. В случае исправного состояния потребителя или самой цепи показания прибора будут отличаться, поскольку у всех элементов разное сопротивление. Если проверяется целостность предохранителя, шнура или провода, сопротивление находится в диапазоне низких значений, примерно 0,7-1,5 Ом. Подключение к потребителям тока дает результат уже в пределах 150-200 Ом. Становится заметной зависимость мощности от сопротивления: чем выше мощность потребителя, тем ниже его сопротивление.

Когда показания мультиметра остаются неизменными, диапазон измерений необходимо переключить на цифру 2000, что дает возможность делать замеры в промежутке от 0 до 2000 Ом. При отсутствии результата нужно переключиться на следующее значение и вновь провести измерение. Следует помнить о высокой чувствительности мультиметра в положении «2000к». В случае одновременного касания руками щупов, устройство покажет сопротивление человеческого тела и полученные данные будут искаженными.

Сопротивление изоляции и прозвонка проводов

Обычный порядок измерений не подходит для определения сопротивления изоляции кабелей и проводов. Решая проблему, как правильно измерить сопротивление изоляции, следует учитывать правила и особенности этого процесса, несоблюдение которых может вызвать серьезные негативные последствия.

Основное требование обязательное к выполнению заключается в проведении подобных замеров лишь в теплых помещениях с устойчивой положительной температурой. Если такие работы будут проводиться на улице в условиях низких температур, то внутри оплетки провода с высокой вероятностью могут образоваться небольшие льдинки. В данном случае вода выступает в качестве диэлектрика с минимальной проводимостью. Мультиметр не в состоянии определить эти частицы воды. В дальнейшем, при повышении температуры воздуха, внутри кабеля может образоваться влага.

Измерение сопротивления мультиметром, выполняется в определенном порядке. Оба щупа устанавливаются на концах фазного и нулевого проводов, предварительно отсоединенных от клемм. Далее с помощью переключателя выставляется нужный диапазон измерений и определяется показатель сопротивления. Полученные данные сравниваются с эталонными значениями, находящимися в ПУЭ. Приведенные таблицы учитывают марку, сечение кабеля и другие факторы. Если результат замеров в целом совпадает с данными таблиц, значит проводка не нарушена и находится в исправном состоянии.

Прозвонка проводов может выполняться в звуковом и беззвучном вариантах. Во многих мультиметрах имеется звуковой сигнал, обозначенный значком в виде трех полукругов. В зависимости от модели, он может располагаться в разных местах. Когда прибор включается в режим прозвонки, то при сопротивлении провода ниже 50 Ом происходит подача звукового сигнала. В некоторых устройствах этот показатель составляет 100 Ом, поэтому перед работой нужно лишний раз заглянуть в технический паспорт.

Сама прозвонка не представляет какой-либо сложности: переключатель выставляется возле значка звука, а щупы прикасаются к измеряемому проводнику. Целостность провода будет подтверждена звуковым сигналом. Если сопротивление будет выше нормы из-за большой длины цельного провода, на экране отобразится цифра с его реальным значением.

Когда на дисплее появляется 1, значит сопротивление слишком большое и нужно переключиться на другой режим в сторону увеличения. При нарушении целостности провода любая индикация будет отсутствовать.

Человечество начало жить в сфере цифровых технологий. В повседневной жизни повсюду компьютеры, пылесосы, электрочайники, телефоны. Поэтому каждому хоть один раз в жизни приходилось разбираться с непредвиденными поломками. Необязательно быть электриком, чтобы определить разрыв проводов, поломку ТЭНа или утюга. Часто надо просто прозвонить провода или лампочку накаливания, то есть проконтролировать значение сопротивления.

Для выполнения этих задач можно обойтись без сложного оборудования. Вполне подойдет мультиметр. Мультиметр — это многофункциональный измерительный прибор, позволяющий замерять значение силы тока, напряжения и сопротивления.

Особенности измерения сопротивления

Измерение сопротивления проводника основано на законе Ома. В нем сказано, что сопротивление проводника равно отношению напряжения к протекающей силе тока на участке цепи. Формула выглядит следующим образом: Сопротивление = Напряжение / Сила тока.

Единицей измерения сопротивления является Ом. Один Ом сопротивления означает, что по участку цепи протекает ток в один Ампер при напряжении один Вольт.

Поэтому, если пропустить с заданным напряжением ток, заранее измеренный, через проводник, то можно посчитать сопротивление проводника.

Таким образом, мультиметр представляют собой не что иное, как источник напряжения и амперметр для замера силы тока. Шкала амперметра размечена в Омах.

Описание работы мультиметра

На сегодняшний день разработано большое количество мультиметров. Принципиально они разделены на:

Аналоговые тестеры выводят измеренные значения на экран со стрелочкой. Некоторые профессионалы до сих пор предпочитают их, хотя эти устройства практически вытеснены с рынка цифровыми тес. На данных устройствах удобней и наглядней наблюдать изменение измеряемых параметров.

Цифровые мультиметры выводят данные на дисплей с цифрами. Эти приборы очень популярны.

Аналоговое устройство хорошо работает на отрезке радиоволн и электромагнитных полей. Им не нужно, в отличие от цифровых мультиметров, автономное питание.

На корпусе аналогового тестера находится переключатель. С его помощью выбирают режим измерения. Переключение диапазонов получается в результате умножения значения на шкале на масштабный коэффициент, который задал переключатель.

Равномерная шкала боится перегрузок. Если у нее значения от нуля до определенного числа, то возможен выход прибора из строя. Это вероятно, если при измерениях существенно выйти за допустимые пределы. Поэтому многие аналоговые мультиметры снабжены логарифмической шкалой, где диапазон возможных измеряемых значений — от нуля до бесконечности.

К прибору подключаются два щупа. Концы щупов похожи на иглы. Иногда для удобства на них надеваются металлические зажимы — «крокодилы».

В бюджетных моделях щупы не очень высокого качества, хотя внешне могут выглядеть эффектно.

При покупке прибора следует обратить внимание на то, чтобы провод был гибким и эластичным. Возле места входа он должен держаться плотно.

Для аналогового мультиметра не требуется источник питания. У него принцип работы как у амперметра.

Когда щупы подключаются к цепи или радиоэлементу, то во внутренних индукционных катушках начинает течь ток. Под воздействием созданных магнитных полей указывающая стрелка на приборе отклоняется на определенный угол и указывает значение на экране.

Цифровой тестер устроен немного иначе. Внутри его корпуса на печатной плате расположена микросхема. Она полностью отвечает за обработку входных данных.

Цифровые мультиметры более точны и выдают меньшую погрешность, чем их аналоговые коллеги.

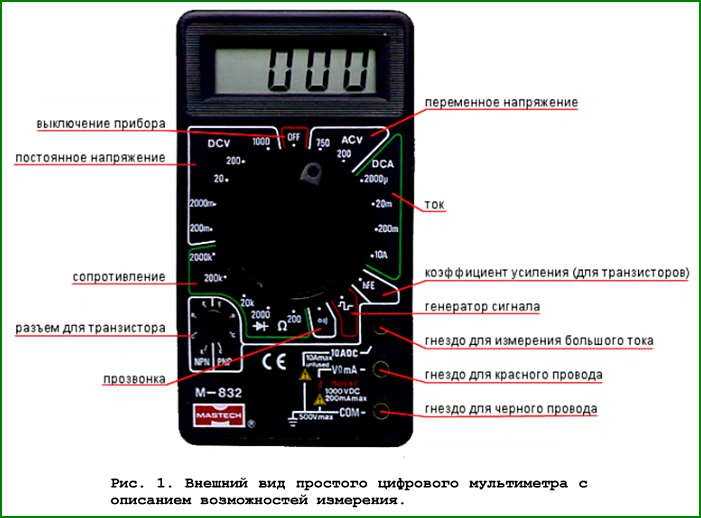

Элементы контроля и управления размещены на передней панели:

переключатель режимов и диапазонов;
ЖК-дисплей;
разъемы для щупов.

Проверка показателя тестером

Для перевода мультиметра в режим измерения сопротивления нужно при помощи круговой ручки выбрать сектор «Омега». В этом секторе указаны допустимые диапазоны измерений. Они отмечены метками 200, 2к, 20к, 200к, 2 М, 20 М, 200 М. Эти метки обозначают максимальное измеряемое сопротивление, которое допустимо в этом диапазоне.

Номинал проверяемого элемента должен быть меньше, чем крайне правое значение диапазона, но больше левого. Например, если номинал проверяемого резистора составляет десятки мегаомов, то нужно выбрать диапазон в секторе «Омега» от 20 мОм до 200 мОм.

Если область сопротивления резистора заранее неизвестна, то надо начать измерения с самого большого диапазона. Затем снижать диапазоны, добиваясь нужной точности.

Если выставить диапазон меньше, чем сопротивление элемента, то данные отображаться не будут.

Щупы вставляются в соответствующие гнезда. Черный щуп прибора — в гнездо на тестере с надписью «СОМ» (сокращенно от common — общий), красный же — в то гнездо, рядом с которым имеется обозначение «Омега».

Процесс прозвонки проводов

Перед началом любых прозвонов необходимо проверить работоспособность самого прибора. Не исключено, что в самой измерительной системе есть неполадки или разрывы. Тот же недостаточный контакт щупов. Для проверки концы щупов соединяют друг с другом. Если обрывов в цепи нет и прибор работоспособен, то дисплей отобразит нулевое значение. Иногда значения слегка отклоняются от нуля. Это связано с сопротивлением самих щупов и их клемм.

Существует два способа прозвонки проводов. Использование их зависит от того, есть ли в приборе звуковой сигнал или нет. Если функция звука есть, то соответствующий значок будет нарисован на корпусе.

Прозвонка проста и интуитивно понятна. Надо установить переключатель в режим зуммера и поднести щупы к концам проверяемого проводника. Возможны следующие варианты поведения тестера:

Если провод не поврежден, то раздастся звуковой сигнал.
Провод может быть целым, но слишком длинным. Тогда его сопротивление будет больше, чем-то, при котором зуммер подает сигнал. Тогда дисплей высветит цифру со значением сопротивления.
Если же сопротивление гораздо больше установленного диапазона, то на дисплее появится единица. Следует выбрать другой режим и еще раз произвести измерение.
Если в проводнике произошел разрыв, то никакой индикации не будет.

В случае прозвонки радиодеталей аналоговым мультиметром, он выставляется на минимально возможный диапазон измерений. Если при контакте провода и щупов стрелка прибора находится около нуля, значит, обрыва нет.

Перед тем как померить сопротивление, кроме стандартного теста мультиметра, надо провести еще одно тестирование. Необходима проверка реакции поведения тестера на человеческое тело. Некоторые люди обладают низким сопротивлением. Если держать руками щупы в местах, где нет изоляции, то тестер может решить, что измеряемый участок не разорван. Хотя на самом деле, это будет не так.

Нюансы измерения сопротивления

Измерение сопротивления мультиметром очень похоже на прозвонку проводов, но имеет свои особенности.

В первую очередь проверяемую радиодеталь надо выпаять из электроплаты. Или хотя бы одну ножку. Иначе прибор может замерить общее сопротивление сети, а не конкретной детали. Если проверяемая деталь имеет несколько выводов, то она полностью выпаивается из платы.

Перед тем как выпаивать элемент из платы, ее нужно полностью обесточить, вынуть гальванические батареи, выключатели все выключить и разрядить конденсаторы.

Визуально осматривают, проверяя поверхность корпуса. Сгоревшая деталь (особенно резисторы) часто имеет обгоревшие колечки на корпусе, значительные потемневшие участки, признаки оплавления.

Нужно выставить оптимальный диапазон измерений. Некоторые модели тестеров умеют определять его автоматически.

В случае если точность измерений критична, необходимо учитывать погрешности измерения. Например, если на резисторе написано сопротивление 1кОм (1000 Ом), следует учитывать процент допуска. Этот допуск для резисторов равен 10%. В итоге реальные показатели сопротивления будут колебаться от 900 до 1100 Ом.

Тот же самый резистор, проверенный в диапазоне до 2000кОм, покажет сопротивление равное единице. Но если выставить значения диапазона 2кОм, на дисплее тестера высветится более точное число. Например, 0,97 или 1,02.

В некоторых случаях можно провести измерения, не выпаивая деталь с платы. Это используется только в особых случаях. Необходимо проверить, есть ли в электрической схеме шунтирующие цепи. На показания мультиметра влияют полупроводники.

В этом случае требуется изучить принципиальную схему. Чтобы облегчить поиск проблемных участков и деталей, на электросхемах всегда показаны контрольные точки с соответствующими правильными параметрами.

Недопустимо прикасаться во время измерений сопротивления руками к выводам проверяемого элемента. Результат будет предсказуемо неправильный.

Иногда приходится учитывать так называемое переходное сопротивление. Хвостики радиодеталей, чистый припой могут покрываться со временем оксидной пленкой. Рекомендуется немного очистить место контакта или процарапать игольчатым щупом.

Когда измеряется сопротивление, важно правильно интерпретировать данные. Например, возможен вариант, если значение измерения равно максимальному, выставленному как ограничительный предел. Это может указывать на то, что мультиметр сломался. Впрочем, это редкий вариант развития событий. Скорее всего, предел установлен неправильно, и нужно переключателем на корпусе увеличить его.

При сомнениях в правильности полученных значений желательно измерить величину сопротивления заведомо исправного и подписанного подходящего элемента.

Необходимо регулярно проверять состояние гальванической батареи внутри тестера. Со временем и при активной работе батарея разряжается. На практике это приводит к неточным результатам. К тому же погрешность растет пропорционально разрядке аккумулятора.

Особенности действий при изоляции

Узнать сопротивление обычных проводников и радиодеталей сравнительно просто. В случае с изоляцией есть особенности. Неграмотные действия электрика могут привести к очень плохим последствиям. Важное правило: эти замеры должны проводиться в обогреваемых и теплых помещениях.

Если подобные замеры производить на улице при низкой температуре воздуха, есть большая вероятность образования микроскопических льдинок внутри оплетки кабеля. Поскольку вода — это диэлектрик, ее проводимость минимальная. Мультиметры не смогут распознать эти вкрапления. Если кабель с холодной улицы переместить в теплую комнату, то внутри проводки может появиться влажность.

Собственно, измерение сопротивления изоляции кабеля происходит следующим образом: нужно определить нулевой провод, находящийся в распределительном щитке. В конце нулевого провода устанавливается первый щуп. Второй щуп присоединяется к фазовому кабелю. При выполнении замеров желательно отсоединить концы от клемм. Осталось подобрать правильный предел и увидеть на экране значение сопротивления.

После чего значение сопротивления сравнивается с эталонными параметрами. Они размещены в Правилах устройства электроустановок. В приведенных таблицах указаны значения в зависимости от сечения кабеля, его марки и многих других параметров. Если измеренные данные находятся в допустимом диапазоне согласно таблицам, значит, проводка не нарушена. И проблем нет.

Когда нужно выяснить наличие заземляющего контура в проводке, то есть несколько рекомендаций:

В новых домах значение напряжения в цепочке фаза-заземление выше, чем в фаза-нейтраль.
Между нулевым кабелем и заземленным возможно небольшое напряжение. Из-за слабого потенциала на нулевом проводе.

В целом измерить сопротивление с помощью современных тестеров несложно. Особенно если это новый цифровой мультиметр. Управление им очень удобно и не требует глубоких профессиональных навыков.

Проверяющему достаточно небольшого набора знаний основ построения электроцепей с уроков физики школьного курса. И конечно же, в любом случае надо соблюдать элементарные требования техники безопасности.

Уважаемые читатели, приветствую Вас на страницах сайта http://zametkielectrika.ru.

Сегодня я написал вторую часть статьи, где мы продолжим знакомиться с тем, как пользоваться мультиметром, тестером или цешкой. Вообщем, кому как нравится.

С первой частью статьи Вы можете ознакомиться вот здесь: «Как пользоваться мультиметром (часть 1)»

Как пользоваться мультиметром при измерении сопротивления

Внимание. При проверке сопротивления в цепи необходимо убедиться в отсутствии в ней напряжения.

При измерении мультиметром величины сопротивления красный измерительный щуп вставляем в гнездо «V/Ω», а черный щуп – в гнездо «com».

Переключатель мультиметра ставим в диапазон (Ω). Он специально выделен красным цветом.

Далее нужно убедиться, что прибор (мультиметр) исправен. Для этого соединяем красный и черный щупы между собой. Мультиметр покажет следующее:

Мультиметр («тестер») исправен, а значит можно проводить дальнейшие электрические измерения.

В диапазоне (Ω) существует 7 пределов измерения: 200 (Ом), 2 (кОм), 20 (кОм), 200 (кОм), 2 (МОм), 20 (МОм) и 200 (МОм). Каждое значение — это и есть максимальное значение на определенном пределе измерения. Также в этом секторе имеется функция «прозвонки» цепей и проверки диодов, но об этом чуть позже.

Чаще всего мне приходиться пользоваться мультиметром именно при измерении сопротивления цепи электропроводки или обмоток (катушек) реле.

А сейчас проведем наглядные измерения сопротивления. В качестве примера возьмем катушку от реле с неизвестным нам номиналом.

Здесь я хочу сообщить Вам о небольшой тонкости, в отличии от измерения напряжения. Дело в том, что при измерении неизвестной величины сопротивления переключатель мультиметра можно устанавливать на любой предел. Мультиметр таким образом мы не повредим.

Ставим переключатель в положение «2М», что будет соответствовать пределу измерения мультиметра от о до 2 (МОм) и подсоединяем измерительные щупы к выводам катушки.

На дисплее мультиметра мы видим вместо показаний — одни нули. Это значит, что катушка обладает некоторым сопротивлением, но мы выбрали не правильный предел измерения.

Затем устанавливаем переключатель в положение «200К», что будет соответствовать пределу измерения мультиметра от о до 200 (кОм) и подсоединяем измерительные щупы к выводам катушки.

Измеренную величину сопротивления катушки смотрим на дисплее мультиметра («тестера»). Сопротивление катушки составляет 00,4 (кОм). Перед значением стоит один нолик, поэтому можно уменьшить предел еще на одну ступень.

Переключатель мультиметра устанавливаем на предел «20К», что будет соответствовать пределу измерения мультиметра от о до 20 (кОм), и снова проводим измерение. Сейчас на экране мультиметра мы видим величину сопротивления нашей катушки, которое составляет 0,63 (кОм). Это уже больше похоже на правду.

Если есть желание, то можно попробовать снизить предел измерений до «2К», что будет соответствовать пределу измерения мультиметра от о до 2 (кОм) и снова провести измерение сопротивления катушки.

На экране мультиметра мы видим еще более точное значение сопротивления катушки, которое составляет 0,649 (кОм).

На этом останавливаться не будем и попробуем снизить предел до «200», что будет соответствовать пределу измерения мультиметра от о до 200 (Ом). В этом случае мы увидим на экране цифру «1». Это значит, что сопротивление катушки больше, чем установленный предел, либо в проводе катушке обрыв.

Еще несколько слов хотел упомянуть про режим «прозвонки». В этом режиме при сопротивлении в цепи менее 70 (Ом) слышен звуковой сигнал. Очень удобная функция.

Омы на мультиметре

На уроках физики нам объясняли многое, в том числе принцип сопротивления тока и правила использования вольтметра, но в обыденную жизнь мы вынесли мало знания из этой области, хотя в домашней обстановке порой возникают ситуации при которых использование вольтметра просто необходимо. Когда перестает реагировать тот или иной электрический прибор и нужно определить поступает ли к нему ток. Мультиметр — измерительный прибор. Крайне полезная вещь в домашнем хозяйстве. Проверка сопротивления основана на законе Ома. Формула этого закона известна еще из учебников физики: сила тока соответствует напряжению, разделенному на сопротивление.

Поиск данных по Вашему запросу:

Омы на мультиметре

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Как пользоваться мультиметром

Как измерить сопротивление мультиметром

Как измерять сопротивление, прозвонить цепь омметром. Как мультиметром проверить омы

2. Практика. Как пользоваться мультиметром

Как правильно пользоваться мультиметром dt 830b

Как использовать мультиметр – инструкция для чайников

Работа с мультиметром: от теории к практике

Мультиметр dt830b инструкция по применению

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить резистор мультиметром?

Как пользоваться мультиметром

Если вы занимаетесь радиоэлектроникой или хотя мы немного наслышаны о ней, то наверняка знаете, что такое резистор или как еще их называют сопротивления. Так чему же сопротивляется наш резистор и как это используется в электроника?

А самое главное, как проверить работоспособность этого радиоэлемента? Об этом мы и расскажем в нашей статье. Действительно, все его функции сводятся лишь к тому, чтобы снизить потенциал, то есть он является ограничителем тока и тут же напряжения. Так как эти величины зависят друг от друга. Резистор можно сравнить с узким участком трубы в трубопроводе, когда через него проходил первоначально один объем жидкости, а потом стал проходить гораздо меньший объем.

Только здесь в качестве жидкости выступает ток, то есть направленное движение электронов. Как же можно ограничить движения тока? Самый простой способ это уменьшить площадь проводника, чтобы, как и в случае с узким участком трубы, не все электроны смогли по нему пройти. В большинстве случаев резистор конструктивно выполнен следующим образом.

Это тонкая нихромовая проволока, намотанная на керамический каркас, либо керамика, в которую включены токопроводящие частички. В первом случае, чем тоньше проволока, тем будет большее сопротивление.

Во-втором, чем меньше токопроводящих частичек, тем также выше сопротивление резистора. Здесь надо отметить и еще один факт, если наш напор будет чрезмерно сильным, то вместо того, чтобы его ограничить, он разорвет трубопровод. Так и в случае с резистором. Если он перегреется, и проводник будет нарушен, то резистор будет испорчен.

Возможность сдерживать перегрев относится к мощности резистора. В итоге, у резистора два главных свойства. Первое это оказывать сопротивление, которое измеряется в Омах. Второе, выдерживать определенный ток. Так как ток проходит в единицу времени, то по сути это возможность рассеивать теплоту за тот же определенный период времени. А все мы знаем, что если что-то совершает какую-то работу в единицу времени, пусть даже просто рассеивает тепло, то эта характеристика называется ничем иным как мощность.

Именно эта стойкость резистора к перегоранию, если так можно сказать, будет описываться его мощностью. Если же резистор не справится с возложенными на него задачами, не важно по каким причинам, будь то просчет конструктора или нештатные отклонения тока в схеме.

В этом случае он просто перегорит. Вначале перегреется, с него слезет красивая краска с полосками или буковками, а далее и вовсе почернеет и станет не похож сам на себя. Вроде того, что представлено на нашем рисунке. Именно это и можно считать первым косвенным основанием к проверке и замене резистора. Однако, прежде чем проверить резистор необходимо знать, что мы будем проверять, то есть знать какой номинал у него был. Об этом в абзаце далее. Хорошо если корпус обгорел не до такой степени, что вам все-таки можно еще опознать, что же это был за резистор, то есть на нем осталась какая-либо маркировка, будь то цветовая или символьная.

Здесь сразу скажем, что в настоящее время символьная маркировка не применяется, это осталось неким анахронизмом с времен СССР. Хотя это удобно. На корпусе можно было бы прочитать маркировку, не обладая какими-либо знаниями и справочниками. Вот скажем сопротивление в 82 Ома.

Сегодня же резисторы маркируются при помощи цветных полос, то есть это такой приятный взгляду радиоэлемент в полосочках. Итак, если у вас перегорел резистор и на нем не видно маркировки, то скорее всего вам уже не удастся визуально установить, какой же номинал у него был.

Единственным вариантом будет искать схем к ремонтируемому устройству и смотреть там, что же это все-таки было. Вторая характеристика это мощность, о ней мы уже начали рассказывать в предыдущем абзаце. Так вот, так как мощность зависит от возможности отдвать тепло, то мощность резистора в большинстве случаев будет зависеть от его рассеиваемой площади. Проще говоря, чем больше корпус резистора, тем он мощнее.

Если вам необходимо проверить резистор низкого номинала, то есть на несколько Ом, то выпаивать его не обязательно. В этом случае влияние других цепей от радиоэлементов будет не столько значительным, если даже оно и есть. Так скажем диоды или транзисторы обладают сопротивлением в Ом условно , то есть сопротивления до Ом, можно мерить без проблем.

Для верности измерьте сопротивление в одном направлении и в другом, оно должно быть одинаково. Измерить сопротивление можно универсальным измерительным прибором — мультиметром. А вот как, мы разберем подробнее в следующих абзацах.

Единственное различие, что измеряемый резистор будет выпаян с платы. Все остальные проводимые операции по замеру будут один в один. Итак, если сопротивление уже более значительное, то есть от Ом, то лучше его выпаять, так как проверка его в плате будет не корректна. Может быть, выпаять даже один конец. Этого будет вполне достаточно.

Теперь берем прибор и переключаем его на соответствующий режим измерения в Омах. При этом с показателем больше, чем измеряемое сопротивление. То есть можно сделать так, если вы не знаете номинала сопротивления. Вначале вы включаете верхний предел в Омах, обычно это Ом и начинаете переключать галетный переключатель на приборе на понижение, пока отображение будет корректным, то есть не будет равно бесконечности.

Ну, а если не вдумываться, то даже измерение на режиме в Ом, покажет вполне корректный результат. Ведь современные приборы довольно точные. Важно сказать о том, что при измерении сопротивления в Омах и килоомах, можно удерживать ножки резистора пальцами, то есть помогать ими обеспечивать контакт с щупом. Сопротивление нашего тела здесь не будет сильно сказывать на показаниях измерений. Это сродни тому, как в предыдущем абзаце мы говорили о том, что на сопротивление в несколько Ом не будут влиять показания радиоэлементов.

Если же сопротивление уже в мегаомах, то здесь придерживать руками щупы нельзя. Об этом далее. Если у вас резистор в мегаомах мОм , то мало того что здесь придется использовать уже соответствующий режим, все в тех же мегаомах.

Так еще и нельзя браться за ножки резистора руками, то есть помогать обеспечивать контакт ножек резистора с щупом. Все дело в том, что сопротивление от руки до руки у человека около 1,5 мОма, а значит ваше внутренне сопротивление, будет измеряться наряду с сопротивлением резистора, чего происходить не должно. Все остальные измерения, о чем мы уже говорили, производятся также как и для случая выше, то есть с Омами и килоомами.

Подытожить нашу статью хотелось бы банальными догмами. Если у вас тело резистора темное и черной, с отслоившейся краской, то скорее он всего перегорел. В этом случае его сопротивление будет равно бесконечности.

В случае проверки сопротивления в Омах, его не обязательно выпаивать из платы. В этом случае проверка будет, скорее всего, корректной и на плате. Сопротивление в килоомах необходимо выпаивать, хотя бы одним выводом из платы. Но здесь есть плюс, щуп можно удерживать у ножки сопротивления с помощью пальцев рук. Сопротивление в мегаомах мало того что надо выпаивать, для корректного измерения, так здесь еще необходимо будет обеспечивать непосредственный контакт щуп мультиметра — ножка резистора, без помощи рук.

Такая необходимость продиктована требованием исключить влияние вашего внутреннего сопротивление на измеряемые резистор в мегаомах. Меню сайта. Главная Коммуникации Электроника. Как проверить резистор сопротивление мультиметром универсальным прибором. Какие бывают резисторы по маркировке и по мощности Хорошо если корпус обгорел не до такой степени, что вам все-таки можно еще опознать, что же это был за резистор, то есть на нем осталась какая-либо маркировка, будь то цветовая или символьная.

Теперь давайте перейдем непосредственно к теме статьи. Как проверить резистор сопротивление с помощью мультиметра если он в килоомах Итак, если сопротивление уже более значительное, то есть от Ом, то лучше его выпаять, так как проверка его в плате будет не корректна. Как проверить резистор сопротивление с помощью мультиметра если он в мегаомах Если у вас резистор в мегаомах мОм , то мало того что здесь придется использовать уже соответствующий режим, все в тех же мегаомах.

Заключение о процедуре проверки резистора сопротивления с помощью мультиметра Подытожить нашу статью хотелось бы банальными догмами. Добавить комментарий. Новые статьи: Почему в компьютерных блоках питания напряжения 3,5, 5 вольт и 12 вольт Формы с вычислениями JS код Как работает индикатор емкости батареи Duracell Метатег Viewport Millis для Arduino, — не тормозим, а наблюдаем по ходу действий Получение результата из формы по определенному условию JS код Бегущая строка на светодиодных индикаторах MAX видео.

Популярные теги Мангал Двери Светильник Люстра.

Как измерить сопротивление мультиметром

Омметр — это измерительный прибор, служащий для определения величины сопротивления в электрических цепях. Сопротивление измеряется в Омах и обозначается латинской буквой R. Измерительный прибор Омметр структурно представляет собой стрелочный или цифровой индикатор с последовательно включенной батарейкой или источником питания, как показано на фотографии. Функцию измерения сопротивления имеют все комбинированные приборы — стрелочные тестеры и цифровые мультиметры. На практике, прибор, который измеряет только сопротивление, используется для особых случаев, например, для измерения сопротивления изоляции при повышенном напряжении, сопротивления заземляющего контура или как образцовый, служащий для поверки других омметров боше низкой точности.

Цифровой мультиметр (DMM) — это измерительный прибор для измерения двух для выбора основных величин измерения (вольты, амперы, омы).

Как измерять сопротивление, прозвонить цепь омметром. Как мультиметром проверить омы

У каждого человека хотя бы раз в жизни возникала необходимости провести те или иные измерения электрических величин. Будь то напряжение в розетке или просто проверить зарядку аккумулятора в автомобиле все мы прибегаем к помощи измерительных приборов. Во времена СССР с измерительными приборами было очень туго, достать их было очень трудно, и не все понимали, как ими пользоваться. Но речь в сегодняшней статье пойдет не о лаборатория для измерений это уже на профессиональном уровне , а об обычных мультиметрах которыми так часто пользуются электрики включая меня. Ранее я уже публиковал статьи о том как пользоваться мультиметром при проведении измерений, но ввиду того что мне приходит очень много вопросов и комментариев с просьбой рассказать как можно проверить исправность лампочки или замерить сопротивление резистора , решил опубликовать подробный материал как измерить сопротивление мультиметром. Принцип, по которому выполняется измерение электрического сопротивления мультиметром , основан на самом главном законе электротехники — законе Ома. Именно по этой связи работает прибор. Зная две из величин, можно легко вычислит третью.

2. Практика. Как пользоваться мультиметром

Тестер — это устройство, которое используется как радиолюбителями, так автоэлектриками. Популярной моделью среди них является мультиметр DT Инструкция по применению прибора содержит все основные сведения для его комфортного использования. Но существуют так называемые OEM поставки, в которых она отсутствует, из-за чего не все его возможности становятся известными пользователю. Мультиметр DT представляет собой цифровое устройство, предназначенное для измерения различных электрических величин.

Проводятся измерения от 0 до вольт. Напряжение постоянного тока большой величины нам встретится только при ремонте телевизора.

Как правильно пользоваться мультиметром dt 830b

Вопрос про «дырки». Если щупы у меня подключены к измерению напряжения, а переключатель установлен в положение измерения тока, сгорит ли мультиметр? Найдены дубликаты. Все комментарии Автора. Чувак, среди этого дерьма, твой пост один из самых годных.

Как использовать мультиметр – инструкция для чайников

Для измерения сопротивления нам понадобится цифровой мультиметр. Это весь наш верхний ряд зеленого цвета. До буквы показан предел измерения. Если у нас горит единичка на дисплее мультиметра при измерении сопротивления, значит переключаем крутилку на более больший предел. Она означает, что его сопротивление должно быть 82 Ома. Более подробно про маркировку резисторов можете прочитать в этой статье. Как вы видите, мультиметр почти точно показал значение сопротивления этого резистора.

Ставим стрелку переключателя в нужное Вам положение, в зависимости от того, что вы хотите измерить, Омы или килоомы. Как вы уже знаете.

Работа с мультиметром: от теории к практике

Омы на мультиметре

Статья будет большая, так что приготовьтесь. Можете читать ее в несколько заходов. Сразу скажу, что ничего сложного при работе с мультиметром нет.

Мультиметр dt830b инструкция по применению

ВИДЕО ПО ТЕМЕ: Как проверить ТЭН на исправность мультиметром.

Статья Видео. Содержание: Знакомимся с тестером Измеряем напряжение Измеряем силу тока Измеряем сопротивление Используем прозвонку Видео уроки по теме. Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:.

Замечали, что при измерениях сопротивления в начальный момент на дисплее мультиметра начинают мелькать циферки, останавливающиеся на неком значении. Внутри применяются цифровые алгоритмы, не дающие мгновенно получить нужный ответ. Особенно трудно приходится проводящим измерение малых сопротивлений мультиметром. Точность его невелика, дробные части найти не получится. Как мультиметром проверить сопротивление — тема сегодняшнего обзора.

Мультиметр — миниатюрный прибор, предназначенный для проведения измерений различных электротехнических параметров, а так же для проверки полупроводниковых приборов и электронных компонентов. Грубо говоря, мультиметр такое же средство измерения как линейка или, например весы, только измеряет он не сантиметры и граммы, а Омы, Вольты и Амперы. Возможности мультиметра Напряжение, ток, сопротивление Постоянный и переменный ток Параллельное и последовательное подключение Обозначения на передней панели мультиметра Символы на мультиметре и их назначение Измерение напряжения Измерение силы тока Измерение сопротивления Прозвонка цепи Проверка диодов Внешний вид прибора показан на фотографии.

Как считать омы на мультиметре? (Краткое и простое руководство) — Tool Nerds

Мультиметр — это довольно универсальный инструмент , который можно использовать не только для одной цели. Большинство устройств, доступных сегодня на рынке, способны измерять сопротивление, напряжение и силу тока конкретной цепи или компонента.

Существует несколько типов мультиметров, но наиболее широко используются аналоговые или цифровые .

Благодаря стремительному развитию современных технологий, подавляющее большинство устройств сегодня являются цифровыми и достаточно простыми в использовании.

Однако неправильное использование этих устройств может привести к серьезным проблемам. Хотя самая большая опасность заключается в повреждении внутренних компонентов мультиметра, возможны и смертельные травмы, особенно если кто-то решит пренебречь мерами предосторожности .

Это руководство предназначено для того, чтобы дать вам лучшее представление о возможностях вашего устройства и научить вас правильно и безопасно его использовать.

Любой может использовать мультиметр, независимо от его предыдущего опыта работы с этими вещами, но самое главное, что нужно помнить, это следовать писаным и неписаным правилам, чтобы избежать неприятных сюрпризов .

Измерение сопротивления

Сопротивление — это мера электрического трения в проводнике. Измеряется в Омах, а в качестве символа используется греческая буква Омега.

Первое, что вы должны сделать, это настроить устройство на максимально возможное сопротивление в диапазоне . Как только вы выберете самый высокий диапазон, коснитесь двух щупов вместе, и на дисплее должно появиться значение 0 Ом. В случае, если вы используете аналоговую модель, стрелка должна подняться до максимального значения, когда датчики соприкоснутся друг с другом, и вернуться к нулю после их разделения.

Имейте в виду; в большинстве аналоговых мультиметров используется шкала сопротивления, которая перемещается справа налево, а не наоборот. Это может вызвать некоторую путаницу, особенно если у вас нет опыта работы с этими гаджетами. Большинство аналоговых устройств также имеют ручку или переключатель, отвечающий за калибровку сопротивления до нуля. Соедините щупы и отрегулируйте ручку, пока она не укажет на ноль Ом на шкале.

Пример

Если вы хотите провести пробное чтение, проще всего это сделать выберите случайный резистор , который не является частью какой-либо цепи, установите мультиметр на значение 20 кОм и прикоснитесь щупами к обоим концам.

Счетчик должен выводить одно из трех значений – 0, 1 или случайное число, которое должно быть фактическим значением.

Если вы получаете показание 1 (один) или OL, это означает, что счетчик перегружен и требует более высокой шкалы для вывода точных результатов. Другими словами, если вы видите значение 1, переместите переключатель на более высокую шкалу (мегаомы).

Если ваш прибор выводит значение 0 (ноль), это означает, что выбран слишком высокий масштаб. Чтобы исправить это, попробуйте понизить шкалу до Ом вместо килоом.

Если вы получаете случайное значение, например, 0,5, это означает, что вы выбрали правильный диапазон . В этом случае сопротивление этого конкретного компонента составляет 500 Ом или 0,5 кОм.

Общее практическое правило заключается в том, что довольно сложно найти резистор менее одного Ома. Это означает, что вам следует повторить процесс, если вы получите более низкие значения, потому что есть много факторов, которые могут повлиять на показания, такие как температура окружающей среды и то, является ли резистор частью существующей цепи.

Как мы уже упоминали, всегда лучше исключить компонент из цепи и проводить измерения в контролируемой среде без каких-либо электрических помех. Фактически, вы также должны использовать антистатическую поверхность для измерения значений, поскольку статическое электричество может иногда искажать показания.

Излишне говорить, что если у вас есть мультиметр с автоматическим выбором диапазона , эти шаги не требуются.

Другие полезные советы

Многие модели не имеют кнопки OFF. Теперь, хотя это кажется довольно безобидным и неуместным, очень важно правильно настроить мультиметр для будущего использования. Например, если на вашем устройстве нет кнопки OFF, установите шкалу на максимальное значение , как только вы закончите измерения.

Не позволяет следующему человеку, решившему использовать устройство, ударить его током большой силы. Некоторые счетчики могут сломаться, если во внутренней цепи произойдет внезапный скачок тока.

Если вы измеряете компонент, являющийся частью цепи, не забудьте разрядить конденсаторы перед использованием пробников. В зависимости от типа гаджета, который вы проверяете, конденсаторы могут удерживать значительный ток, даже когда цепь обесточена. Поэтому существует определенный риск получения травм даже при работе с небольшими токами.

Убедитесь, что вы всегда читаете прилагаемое руководство пользователя, независимо от вашего предыдущего опыта.

В то время как подавляющее большинство счетчиков работают по довольно схожим принципам, некоторые из них немного отличаются . Это не обязательно существенная разница, но в некоторых случаях она может давать разные результаты.

Заключение

Использование счетчика не имеет большого значения. Многие люди не хотят измерять ток из-за связанных с этим рисков. Хотя всегда есть вероятность, что что-то пойдет не так, можно значительно снизить потенциальные риски, соблюдая правила техники безопасности и Правильное использование устройства .

Большинство отказов происходит из-за человеческой ошибки вместо неисправных приборов. Поэтому, прежде чем приступать к измерению различных цепей, убедитесь, что все настроено правильно, иначе вы рискуете поставить под угрозу весь процесс.

Само собой разумеется, всегда заботьтесь о собственной безопасности. Означает ли это проверку всего дважды или повторение процесса, не имеет значения, не теряйте фокуса и всегда оставайтесь бдительными, когда находитесь рядом с действующими цепями.

По возможности всегда имейте рядом с собой напарника, если вы имеете дело с высоким напряжением, чтобы он мог быстро и соответствующим образом отреагировать, если что-то пойдет не так. Обратите внимание на этикетки CAT на вашем измерителе и всегда убедитесь, что вы используете подходящее устройство для данного случая.

Как измерить сопротивление с помощью мультиметра

В этом посте вы узнаете, как измерить сопротивление с помощью мультиметра. Измерение сопротивления (Ом) помогает определить состояние проводника для прохождения тока. Сопротивление увеличивается, когда в токе меньше тока или возникают проблемы с прохождением через цепь.

Чем ниже сопротивление , тем выше будет ток . Проверка сопротивления важна, потому что оно меняется со временем.

Изменения происходят из-за таких факторов, как грязь, коррозия, повышение температуры и напряжения . Поэтому всякий раз, когда в вашей цепи возникают какие-либо проблемы, первое, что приходит на ум, — это проверить сопротивление цепи.

Незначительные изменения не вызывают особых проблем, но если разница большая, это может повредить цепи и устройству. Вы можете использовать мультиметр для быстрой проверки значения сопротивления любой цепи и компонента.

Различные цепи и проводники имеют разные диапазоны сопротивления при идеальном функционировании.

Мультиметр представляет собой комбинацию омметра, вольтметра и амперметра. Таким образом, вам не нужно приобретать каждый инструмент отдельно.

Содержание

Здесь мы даем вам краткие инструкции по проверке значения Ом с помощью мультиметра.

Установите настройки мультиметра на сопротивлении или символе Ом ‘ Ω .’
Выберите диапазон выше тестируемой цепи.
Если ваш мультиметр имеет функцию автоматического выбора диапазона , он автоматически определяет любой диапазон.
Подсоедините выводы мультиметра к обоим концам проводника или цепи, которую вы хотите проверить.
Проверьте значение на дисплее мультиметра.
Сравните показания мультиметра с идеальным диапазоном сопротивления тестируемой цепи.

Следуйте приведенным ниже пошаговым инструкциям , чтобы узнать, как проверить сопротивление с помощью мультиметра:

Шаг 1: Меры предосторожности

При выполнении любой процедуры и использовании электрического устройства необходимо помнить о мерах предосторожности. Поэтому при проверке Ом мультиметром необходимо учитывать следующие профилактические меры.

Нанесите флюс для пайки, чтобы удалить коррозию или пыль с контрольных точек (клемм).
Надевайте перчатки, чтобы не допустить попадания вредных химических веществ.
Отключите питание тестируемой цепи, так как сопротивление можно измерить без тока.
Не прикасайтесь к металлическим частям измерительных щупов и не позволяйте им соприкасаться друг с другом. В противном случае это может привести к неточным показаниям.

Шаг 2: ВЫКЛЮЧИТЕ цепь

Выключение цепи является наиболее важным моментом здесь из соображений безопасности. Прежде чем приступить к процедуре, убедитесь, что цепь выключена, чтобы никакие другие компоненты не могли мешать тесту.

Шаг 3: Установите мультиметр

При подключении электродов тест начнется автоматически. Поэтому для этого вы должны вставить выводы мультиметра в точные порты. Во-первых, вы должны вставить провод Black в разъем COM , а затем Красный провод в гнездо Voltage-Ohm .

Помните, что соединение между проводами и цепью должно быть хорошим для проверки точного значения сопротивления.

Теперь установите мультиметр на символ Ом ( Ом ), который является символом настройки сопротивления. Выберите диапазон сопротивления над проверяемой схемой. Например, , если вы измеряете сопротивление 20 кОм, установите мультиметр на 20 кОм или выше.

Шаг 4: Проверка точности мультиметра

Необходимо проверить правильность настройки мультиметра. Для этого вы должны изучить экран дисплея. Когда щупы мультиметра не подключены к какой-либо цепи или друг к другу, вы увидите OL со знаком Ом.

После соединения обоих щупов друг с другом мультиметр должен показывать 0 Ом. Как и мультиметры, щупы предназначены для точного измерения показаний, имея собственное внутреннее сопротивление 0 Ом.

Шаг 5: Подключите щупы к цепи

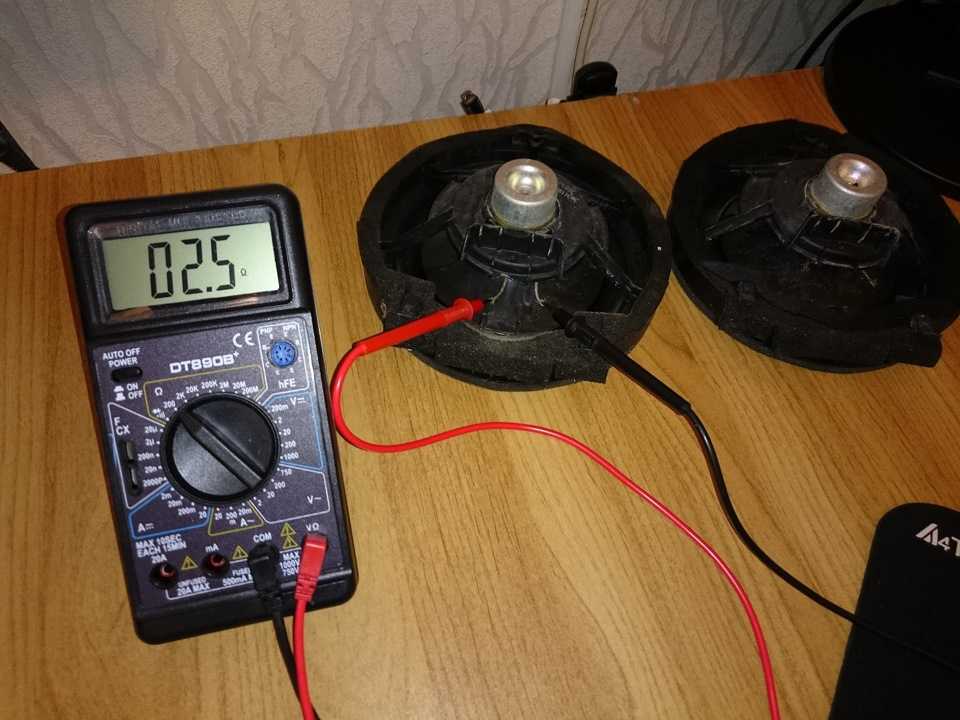

Теперь пришло время измерить сопротивление цепи. Подсоедините металлические концы обоих щупов к обоим концам цепи , сопротивление которой вы хотите измерить.

Сопротивление является ненаправленным, поэтому вы можете присоединять пробники к цепи в любом направлении.

Шаг 6. Сравните показания мультиметра

Теперь пришло время проверить, находятся ли показания мультиметра проверяемой цепи в пределах идеального диапазона сопротивления этой цепи. Важно сравнить показания мультиметра, чтобы определить проблему в случае высокого или низкого сопротивления, чем идеальный диапазон.

Часто задаваемые вопросы

Как работает омметр?

Омметр посылает небольшой ток в цепь через батарею через красный щуп. После конкуренции за цепь (контур) ток возвращается в мультиметр через черный щуп.

При протекании тока в цепи мультиметр определяет силу сопротивления (сопротивления) тока в проверяемой цепи.

Если проверяемая цепь разорвана, мультиметр покажет OL из-за разомкнутой цепи или цепи.

Каково минимальное значение сопротивления на мультиметре?

200 Ом — это минимальное значение для большинства мультиметров. Однако некоторые мультиметры имеют минимальное сопротивление 20 Ом или 600 Ом.

Каковы различные настройки сопротивления на мультиметре?

Первым шагом является выбор настройки сопротивления.
Затем вы можете выбрать диапазон, в котором находится сопротивление цепи тестирования.
Можно выбрать от 20 до 2000 кОм и более. Разные мультиметры могут иметь разные диапазоны.
Если ваш мультиметр имеет функцию автоматического выбора диапазона, вы можете выбрать ее для определения любого диапазона.
Можно также использовать диапазон мин-макс для измерения сопротивления в определенном диапазоне.

Как узнать 20 кОм на мультиметре?
Установите мультиметр на знак ома для настройки сопротивления. Выберите диапазон под знаком Ом выше 20 кОм, например, 20 или 200 кОм.
Теперь ваш мультиметр настроен на измерение сопротивления 20 кОм. Подсоедините оба щупа мультиметра к обоим концам цепи.
Если ваш мультиметр настроен на 20 кОм, мультиметр будет измерять сопротивление 20 кОм или меньше.
Если ваш мультиметр настроен на 200K, мультиметр будет показывать от 200K и меньше.

Заключение

Проверка значения сопротивления в омах с помощью мультиметра помогает определить, повреждена электрическая цепь или нет. Если вы получаете показание бесконечности, это означает, что цепь разомкнута. Нулевые показания являются идентификацией замкнутой цепи. Получив показания, вы узнаете причину проблемы.

Итак, проверка Ом цепи и любого компонента так или иначе приведет вас к решению вашей проблемы. Следуя процедуре тестирования, вы поймете, является ли сопротивление основной причиной проблемы, или вы также должны проверить другие факторы.

Надеюсь, этот пост поможет вам проверить сопротивление мультиметром.
