Как тестером проверить 220 вольт: Как измерить напряжение в розетке мультиметром?

Как тестером проверить 220 вольт: Как измерить напряжение в розетке мультиметром?

Содержание

Как проверить напряжение в розетке мультиметром и измерить

Безопасность при проведении монтажа и ремонта электроустановочных приборов нужно обеспечить всеми возможными способами. Необходимо исключить и легкие удары, и тяжелые поражения током. Согласны? Перед выполнением действий с электроточками требуется обязательно проверять напряжение, что осуществляется с помощью мультиметра.

Мы расскажем, что собой представляет и как действует этот портативный прибор, применяемый как домашним мастерам, так и профессиональным электрикам. У нас вы узнаете, как проверить напряжение в розетке мультиметром, а также есть ли само напряжение в сети. Разберем, как с его помощью производятся измерения силы тока.

Для вас мы подробно описали виды мультиметров, привели правила их использования. Для оптимизации восприятия непростой темы приложили фото-подборки, схемы, видео.

Содержание статьи:

  • Мультиметры, тестеры и их разновидности
  • Бытовая сеть электропитания
  • Техника безопасности перед работами
  • Условные обозначения мультиметра
  • Подключение щупов в мультиметр
  • Измерение переменного напряжения в розетке
  • Измерение тока в розетке
  • Измерение напряжение и ток аккумулятора
  • Выводы и полезное видео по теме

Мультиметры, тестеры и их разновидности

Мультиметр, он же мультитестер, являет собой специальное устройство для измерения самых разнообразных характеристик и параметров электрической сети, а также питающихся от нее деталей и элементов.

Прибор предназначен для того, чтобы на объекте строительства или ремонта можно было с высокой точностью определить:

  • постоянное и переменное напряжение;
  • переменный и постоянный ток;
  • сопротивление, емкость и многое другое.

Кроме вышеуказанных параметров, мультиметры оснащаются дополнительными функциями измерения, что позволяет также тестировать транзисторы, «прозванивать» до распределительной коробки и выходящие из нее провода, проверять работоспособность диодов и т.д.

Галерея изображений

Фото из

Мультиметр — портативный прибор, помогающий своевременно обнаружить обрыв электропроводки, проконтролировать работоспособность ТЭНа и прочих электрокомпонентов в цепи

Используя мультиметр, можно проверить напряжение на любом участке цепи, в подключении автоматов, розетках, а также проверить зарядку аккумулятора

Для бытового использования не обязательно покупать вариант с расширенным перечнем функций. Достаточно мультиметра, способного прозвонить цепь, измерить сопротивление и проверить напряжение

Все мультиметры, представленные в продаже, делятся на аналоговые (со стрелочной индикацией) и цифровые ( электронные варианты)

Цифровые мультиметры предпочитают профессиональные электрики, которым важно фиксировать скачки в электросети. Самостоятельным мастерам проще и удобнее работать с цифровыми тестерами

Во время выполнения любых операций по контролю и измерению показаний электросети расходуется заряд батареи. Все снятые данные считаются достоверными, пока батарея не разрядилась

Одной из решающих характеристик тестирующего устройства является погрешность. Для бытовых целей подойдут мультиметры с погрешностью до 3%

Значимой характеристикой мультиметра считается класс электробезопасности. Мультиметры САТ III подходят для контроля наружной проводки, тестеры САТ II используют для проверки бытовой электроцепи внутри кв./дома, приборы САТ I используют в контроле слаботочных сетей

Использование мультиметра для решения бытовых задач

Проверка напряжения и других характеристик сети мультиметром

Диапазон возможностей контрольного прибора

Стрелочное или аналоговое тестовое устройство

Внешние различия аналогового и цифрового устройств

Достоверность показаний цифрового прибора

Предельная погрешность контрольных устройств

Класс электробезопасности мультиметра

Метрические приборы бывают двух основных видов: аналоговые и цифровые. Эти устройства отличаются функционалом, точностью измерения, качеством сборки, комплектацией. В любом случае это очень полезные измерительные системы для каждого.

В аналоговом мультитестере результат измерений отображается с помощью обычной стрелки на шкале. Иногда эксплуатация такого аналогового прибора не совсем уместна — новичку или не специалисту в области электрики тяжело разобраться со всеми шкалами, «ценой деления» определённого параметра, вычислить итоговое значение электрической характеристики.

И ещё, аналоговый тестер не имеет фиксации стрелки на позиции, что затрудняет считывание результата и вообще работу с прибором.

Цифровой мультиметр представляет результаты измерений в виде цифровых значений на жидкокристаллическом экране. Он обеспечивает предельную простоту эксплуатации устройства, позволяет исключить любые ошибки связанные со снятием показаний и расчётом необходимого параметра, учитывая «цену деления» шкалы. Это одна из основных причин популярности цифровых мультитестеров у мастеров.

Галерея изображений

Фото из

Контрольно-измерительное устройство, выполненное в форме карандаша, удобней в работе

В комплектации приборчика кроме обычного щупа, есть еще щуп-крокодил

Для проведения измерений один из щупов выдвигается из самого устройства, второй подсоединяется проводом

Выполнять тестирование с использованием щупа с зажимом «крокодил» гораздо удобнее, чем прибором с двумя обычными щупами. Особенно, если измерения нужно произвести навесу

Для питания прибора применяются стандартные пальчиковые батарейки, которые периодически следует менять

Весомый минус прибора заключается в невозможности измерять силу тока. Тем, кому необходима эта характеристика, устройство не подойдет

Зато напряжение в электросети мультитестер-карандаш производит без прямого контакта, что часто необходимо для проверки скрытой проводки

Кроме вывода показаний о проверке характеристик на дисплей устройство сигнализирует звуком о наличии повреждений

Мультитестер в форме карандаша

Комплектация мультиметра-карандаша

Измерение напряжения карандашом

Применение зажима типа «крокодил»

Питание прибора от батареек

Минус устройства в виде карандаша

Бесконтактное определение

Наличие звукового сигнала

Стандартные мультиметры могут стоить более 5 у. е. Но одно остаётся всегда неизменным — центральное место на панели занимает поворотный триггер. Не меняется расположение остальных элементов управления по углам панели, наличие необходимых разъёмов внизу панели, разноцветные условные обозначения.

Если будете приобретать такое изделие, обязательно покупайте с внешним силиконовым чехлов, который защищает от пыли, влаги, падений с небольшой высоты, имеет специальные зажимы и подставку, что бывает очень полезным в самых неожиданных ситуациях эксплуатации мультитестера.

Галерея изображений

Фото из

Простейший вариант мультитестера

Вывод снятых показаний на дисплей

Особенности измерения

Электромагнитное излучение

Бытовая сеть электропитания

Учитывая тему и специфику статьи, речь идёт об метрическом измерении бытовой сети питания. Но для проведения работ по определению значений параметров необходимо иметь хотя бы приблизительное представление о характеристике

А розетка, в данном случае, выступает исключительно в роли «точки выхода» напряжения, поэтому резонно что нужно знать с каким напряжением в розетке будет «работать» потребитель.

Во всем мире существует несколько основных категорий электрических сетей питания для бытовых электроприборов, одной из которых есть «наша» 220 В с частотой 50 Гц. Она являет собой два провода («фаза» и «ноль»), напряжение между которыми составляет 220 В.

В последнее время, для систем обеспечения частных домов и квартир иногда подключают 3-фазную сеть напряжения 380 В с частотой 50 Гц, что бы «запитать» такие устройства, как насосная станция, компрессор, токарный станок и т.д.

Бытовая электрическая сеть «выдаёт» в розетках напряжения в 220 В (одна фаза) для нынешних бытовых приборов зарубежного и отечественного производства: от чайников и фенов до посудомоечных и стиральных машин

Возникает закономерный вопрос: для чего же необходимо измерять характеристики сети? С одной стороны ответ очевиден: если вы не знаете или не уверенны в своих убеждениях относительно той розетку, которую видите перед собой и Вам необходимо производить какие-либо работы с проводкой.

С иной стороны, большинство электрических приборов точно рассчитаны на определённую частоту и напряжение. Некоторые электрические устройства ориентированы на работу от сети питания с частотой 60 Гц.

Например, привезённая микроволновая печь производства Южной Кореи оснащена трансформатором, который от «наших» 50 Гц может легко «вздуться» и она (печь) быстро выйдет из строя.

Превышение или снижение частоты, напряжения и силы тока может существенно изменить КПД приборов, в результате электрическое устройство выходит их из строя и последующая эксплуатация невозможна. Мультиметры нужны для измерения и контроля таких параметров сети.

Техника безопасности перед работами

Мультитестер — это многофункциональный портативный прибор, который питается от батарейки (обычно «кроны») и является удобным, а главное безопасным, инструментом для конечного пользователя. Но и для его эксплуатации существуют определённые правила использования.

«Крона» — батарея гальванических элементов питания, габаритные размеры 48,5Х26,5Х17,5 мм. Масса батарейки около 53-55 граммов. Выходное напряжение — 9 В, ёмкость в среднем — 600 мА*ч

Сам по себе тестер оснащен внутренней защитой от перегрузок и перенапряжений. Но без соблюдения ниже приведённых правил он тоже может легко «сгореть», частично выйти из строя. Во избежании этого, существует ряд общих правил безопасной эксплуатации цифрового тестера.

При измерении входного переменного напряжения:

  1. Если не определено предварительное значение измеряемого напряжения, переключатель ставим в наибольший диапазон.
  2. Не подавать на вход напряжение более 750 В во избежании повреждения внутренней цепи.

Руками без диэлектрических перчаток прикасаться к компонентам электросети нельзя.

При измерении входного постоянного и переменного тока:

  1. Если не определено предварительное значение измеряемого тока, переключатель ставим в наибольший диапазон.
  2. Если на ЖК-дисплее установлен “1”, поставьте триггер на следующий диапазон в сторону увеличения максимального значения.
  3. При работе с разъёмом «20А» время тестирования не должно превышать 15 сек, поскольку для этого режима плавкий предохранитель отсутствует.

При измерении внутреннего сопротивления цепи, нужно убедиться, что питание цепи отключено и все конденсаторы разряжены под «ноль».

Плавкий предохранитель являет собой стеклянную колбу с внешними металлическими контактами в виде «колпачков». Внутри колбы находится кусок проволоки, которая расплавляется в момент перегрузки, она размыкает цепь и сохраняет прибор от поломки

Кроме того, существуют особые правила ухода и хранения прибора, а именно не нужно подавать на вход напряжение если поворотный переключатель находится в позиции Ohm, работать с устройством если крышка корпуса не полностью закрыта. И последнее, замена гальванического элемента питания и предохранителя производится только при выключенном приборе и отсоединенных щупах.

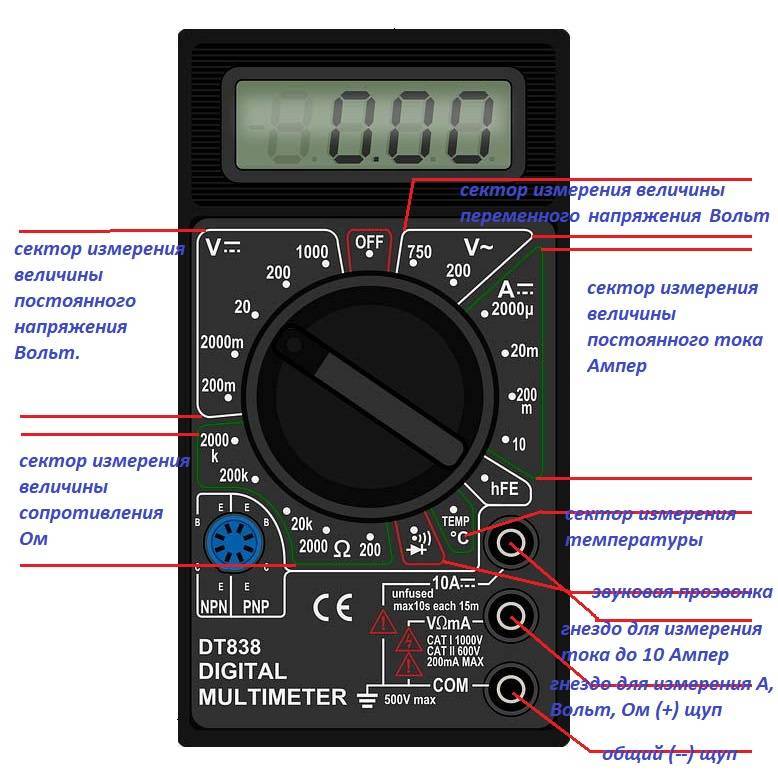

Условные обозначения мультиметра

Фактически мультитестер состоит из нескольких стандартных частей: дисплея (в аналоговом – шкала с защитным стеклом), многопозиционного кругового переключателя, разъёмы для подключения щупов. В этой статье, в качестве мультиметрического прибора, рассматривается модель DT9205А.

Мультитестер цифровой DT9205А имеет широкие возможности, включая измерение переменного и постоянного напряжения и тока, сопротивление, ёмкость, исправность диодов. Размер — 186х86х41 мм, вес — 318 грамм

Кнопки:

  • ON/OFF — включение/выключение устройства;
  • HOLD — удержание отображаемого значения на ЖК-экране.

Сектора центрального переключателя:

  • hFE – измерение параметров транзисторов;
  • F, Ω- тестирование емкости конденсаторов и сопротивление;
  • A-, A~ — постоянный и переменный ток;
  • V-, V~ — постоянное и переменное напряжение.

Основные разъёмы:

  • 20А — гнездо для измерения силы тока до 20A, красный щуп;
  • А — гнездо для тестирования силы тока в пределах диапазонов;
  • СОМ — гнездо для всех режимов, обычно подключается черный щуп;
  • VΩ — гнездо для измерения сопротивлений и напряжений.

Разъёмы секций «pnp/npn» — тестирование полупроводников, «cx» — разъёмы для вставки проверяемого конденсатора. Обязательно необходимо соблюдать полярность иначе он «вздуется».

Для того чтобы грамотно использовать мультитестер следует знать, какими функциями он наделен. Кнопки с обозначением функций расположены на лицевой панели (+)

Подключение щупов в мультиметр

Щупы — специальный вид коннекторов, которые помогают измерять характеристики электрических деталей и участков проводной цепи. Они легко соединяют необходимые разъёмы мультитестера с другими выходами.

Обычно являют собой металлический стержень и пластиковой изоляцией, на одном конце которого выход стержня с другого — провод с коннектором для вставки в разъёмы 20А, А, СОМ и VΩ прибора.

Кроме того, иногда в арсенале необходимо иметь дополнительный набор щупов, но вместо стержня используются металлические «крокодилы» — зубчатые зажимы.

«Крокодил» являет собой специальный вид насадок для щупов мультитестера, очень удобный при измерении электрических характеристик средних и больших деталей

Большинство приборов импортируются из Китая, где их изготавливают на заводах, цехах и мини-мастерских. В связи с этим производители экономят на всём, в том числе и материалах для щупов, которые быстро выходят из строя.

Рекомендуется щупы сделать самостоятельно, купив детали на радио-рынке или в радиомагазине. Вместо изоляционного пластика часто используют пустые ампулки и оболочки для шариковых ручек.

Разъёме СОМ является электрическим «минусом», выполняет функцию заземления на всех режимах и диапазонах. Обычно сюда подключают черный щуп

Подключаем штекер черного щупа в разъём мультиметра с условным обозначением COM. А штекер красного щупа подключаем в разъём с обозначением VΩ, который предназначен для измерения постоянного и переменного напряжения.

Настоятельно не рекомендуем зажимать красный и чёрный щуп на контакт в любом режиме, исключение — круговой переключатель на позиции «►» (прозвон цепи).

Кроме напряжения мультитестером можно измерить величину силы тока и значение сопротивления. Важно помнить, что при измерении величины сопротивления необходимо отключать питание

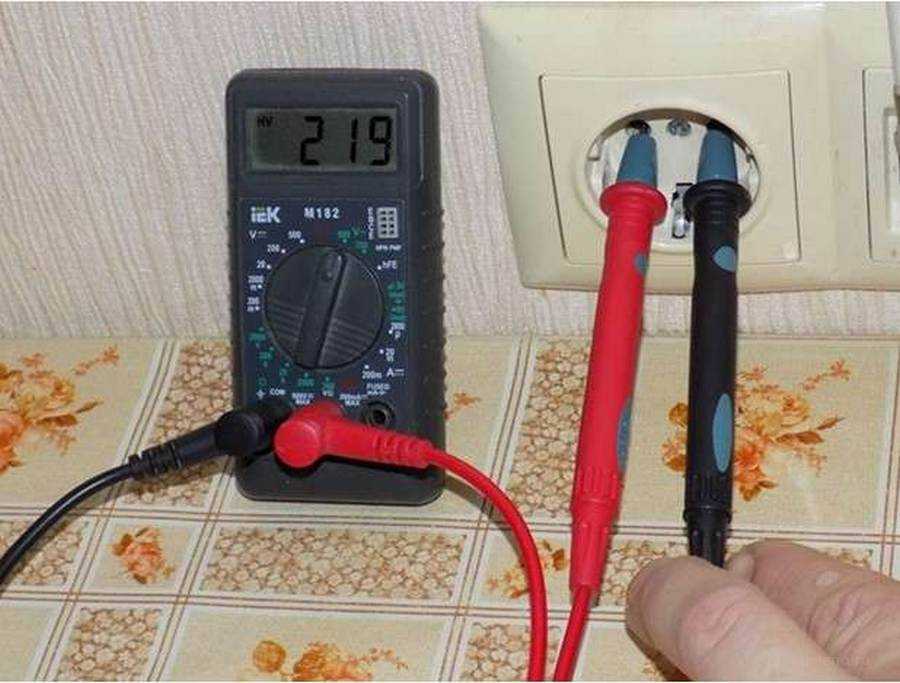

Измерение переменного напряжения в розетке

Ознакомительные и подготовительные работы произведены. Переходим к фактическому выполнению задания. Первым делом отключаем мультитестер, если он включен. Нажимаем кнопку ON/OFF.

Переводим поворотный триггер мультиметра в позицию «750» (в других тестерах может быть 600, 1000) секции «V~». Это означает, что устройство может измерять параметры переменного напряжения в пределах от 0 до 750 В.

Если поставить диапазон меньше номинального искомого напряжения (мене 200 В), то можем вывести прибор из строя, создав таким образом ситуацию перенапряжения. В лучшем случае, придётся менять предохранитель, в худшем — «пустить» мультитестер на запчасти

Включаем тестер, на жидкокристаллическом экране должен появиться минимум один «ноль» — прибор готов к работе. Заводим щупы в отверстия розетки поочерёдно, не имеет значения какой куда. Снимаем показания переменного тока бытовой сети электропитания.

Значения на экране скачут и не показывают точно 220В — это нормальное явление, ведь мы имеем дело с однофазной сетью с переменным напряжением

Работы по тестирования сети питания необходимо проводить достаточно аккуратно, не спеша и не прикасаться к оголённым частям щупов.

Измерение тока в розетке

Никогда и ни при каких ситуациях не измеряйте силу переменного тока розетки мультитестером напрямую, без подключённой нагрузки. Если просто всунуть два щупа от тестера в розетку, можно «попрощаться» с прибором. В результате получим «новогодний фейерверк» и сгоревший электроизмерительный девайс.

Сила тока в измеряется обязательно с последовательно подключённой нагрузкой в цепь «тестер-розетка». В качестве элементарной нагрузки может выступать даже обычная лампочка с патроном (место вкручивания лампы).

Для правильного измерения силы тока в цепи, переключаем триггер на максимальную позицию секции «A~», в представленном приборе это значение 20 Амперов. Красный щуп переставляем в разъём с надписью «20А» (UNFUSED — режим без предохранителя, FUSED — режим с плавким предохранителем)

Соединив последовательно тестер и лампочку, вставляем один из щупов в розетку, к другому щупу подключаем один провод от цоколя лампочки. Второй провод лампочки вставляем в свободное отверстие розетки. Снимаем значения силы тока. Не рекомендуется проводить измерение более 15 секунд по времени.

И всё же, силу тока не рекомендуется измерять в розетке. Это не несёт никакой смысловой нагрузки. имеет просто максимальный предел в Амперах, который необходимо соблюдать. Сила тока всегда существует только при наличии нагрузки, где и меряем ток.

Измерение напряжение и ток аккумулятора

Взамен измерения силы тока в розетке, лучше научиться измерять постоянный ток и напряжение в батарейках, аккумуляторах и блоках питания. Это намного интереснее и безопаснее. Кроме того, этих электрических элементов достаточно у каждого. Они обычно есть в таких вещах, как фотоаппараты, телефоны, планшеты, детские игрушки и т.д.

Батарейки и аккумуляторы легко отличить: все они имеют специальные надписи возле выходных контактов в виде значков «+» и «-«. Протестировать такие элементы не чуть ни сложнее, чем напряжение или ток в розетке.

Галерея изображений

Фото из

Для измерения показателей напряжения плюсовой щуп подключается к правому гнезду

Минусовой щуп тестирующего прибора подключается к центральному гнезду на лицевой панели

Для измерения постоянного напряжения источников питания переключатель устанавливается в соответствующий сегмент. Кроме того, выставляется предел измерений, например, для батарейки это 2 v

Для измерения напряжения в блоке питания, рабочий лимит которого составляет 18 v, переключатель следует установить в положение, указывающее на 20 v

Если в процессе проведения измерений прибор демонстрирует минусовые показатели, значит перепутан плюс с минусом, следовательно, щупы нужно приложить с другой стороны

Для того чтобы измерить переменное напряжение, переключатель переводится в соответствующий сегмент, расположенный в правой части прибора

Для того чтобы не сжечь тестер при снятии показаний переменного напряжения, лучше выставить самый верхний предел измерений

Измерения выполняются при погружении щупов в контактные отверстия розетки, при нормальной работе сети прибор покажет 220 — 230 v

Подключение плюсового щупа мультиметра

Подсоединение минусового щупа устройства

Установка предела постоянного напряжения

Установка пределов измерения для блока питания

Пример неправильного расположения щупов перед тестированием

Переключатель для теста переменного напряжения

Тонкости тестирования переменного напряжения

Стандартные показания переменного напряжения

Нужно отметить, что указанные элементы питания характеризуются обычно небольшими значениями напряжения и тока. Для измерения постоянного напряжения или тока на элементе питания необходимо переключить поворотный триггер мультитестера в соответствующий режим секций «V-» или «A-» который по значению больше чем указан на внешней оболочке элемента.

Включаем тестер. Чёрный щуп (ноль) соединяем с «-«, а красный щуп совмещаем с «+». Снимаем зафиксированное постоянное значение. Таким способом можно измерить основные электрические параметры элементов питания, что поможет определить их рабочее состояние.

Выводы и полезное видео по теме

Ролик наглядно продемонстрирует последовательность действий при проведении измерения в динамике:

Статья доступно рассказывает о том, как измерить напряжение и ток в розетке всем знакомым и только знакомящимся с электроточками и . Использование мультиметра существенно снизит вероятность возникновения опасных ситуаций при устройстве и ремонте проводки, замене розеток и выключателей.

Хотите сообщить интересную информацию об использовании мультиметра? Появились вопросы в процессе ознакомления со статьей? Пишите, пожалуйста, комментарии в блоке, предназначенном для обратной связи.

Как проверить напряжение в розетке мультиметром

Электроприборы относят к источникам повышенной опасности. И чтобы снизить вероятность поражения током разработаны приборы, позволяющие измерить напряжение. И стоит рассмотреть разновидности этих приборов, принципы их работы. И как измерить напряжение в розетке мультиметром.

Краткое содержимое статьи:

Разновидности тестеров

Мультиметр (или мультитестер) это портативный прибор, позволяющий определить несколько параметров, касающихся электрической сети и подключенных к ней приборов. К ним относят показатели:

  • постоянного или переменного напряжения;
  • постоянного или переменного тока;
  • сопротивления;
  • емкости;
  • проводящих свойств кабелей и проводов;
  • работоспособности диодов.

Решая, чем проверить напряжение в розетке, можно выбрать аналоговый или цифровой мультиметр. Эти типы устройств отличаются по конструкции, точности предоставляемых данных и удобству.

Когда требуется измерить напряжение

Согласно статистике, в быту используется несколько типов электрических сетей. Стандартным вариантом считается система, дающая напряжение в 220 вольт с частотой в 50 Гц. Она представлена двумя проводами: фазой и нулем. При этом розетка выполняет функцию выхода.

В некоторых домах с недавнего времени стали устанавливать трехфазную систему электропитания, дающей напряжение в 380 В. Это позволяет обеспечить энергией более мощные устройства, на которые традиционная проводка не рассчитана.

Поэтому измерить номинальное напряжение в розетках необходимо, чтобы понять разумность подключения нового прибора в систему. И способность проводки выдержать дополнительную нагрузку.

Подобная процедура потребуется в ряде других ситуаций:

  • если в люстре не горит исправная лампочка;
  • при проверке исправности проводов;
  • при определении работоспособности розетки или выключателя.

И умение использовать мультиметр самостоятельно будет достойной альтернативой вызова мастера. А сведения о нестабильном токе позволят защитить бытовую технику, приобретя стабилизаторы напряжения.

Подготовительный этап

Каждая инструкция для проверки напряжения включает в себя напоминание способ подачи тока в разных приборах и системах отличается. Так, в розетке этот процесс носит переменный характер. В то время, как в батарейках и аккумуляторах подача осуществляется непрерывно. Для измерения показателей в тестере имеется несколько положений. И перед работой необходимо перевести переключатель в нужную позицию.

Также стоит помнить, что каждое устройство имеет предел в измерении напряжения. И если данный параметр заранее неизвестен, потребуется перевести рычаг в максимальное положение.

Как производится замер напряжения

В процессе работы важным считается умение правильно вставить щупы тестера. Большая часть устройств имеет 2 таких элемента, отмеченных красным и черным цветами. При этом черный предназначен для гнезда, отмеченного СОМ, а красный вставляется в разъём V. Третье гнездо розетки редко требуется для подобных процедур, поскольку оно предназначено для высоких токов. Но если необходимо использовать именно его, то в него вставляется красный щуп.

Чтобы избежать выхода прибора из строя, нельзя подсоединять его без нагрузки. Для оптимальной работы мультиметра в цепи должна быть как минимум лампочка. При работе с щупами требуется избегать прикосновений к их металлическим частям. Все манипуляции следует производить, держать за их изолированные элементы.

При контакте с розеткой нужно следить, чтобы щупы не соприкасались между собой, так как это может вызвать короткое замыкание. И если работа произведена верно, на табло появится значение напряжения.

Не стоит ожидать, что этот показатель будет равен 220 В. Учитывая возможные перепады в сети, результат будет немного больше или меньше. Допустимой погрешностью считается разница в 20 В.

Подведём итоги: измерение напряжение в розетке это действие, позволяющее контролировать состояние проводки и безопасность подсоединенных к ней приборов. Для работы можно выбрать мультиметр, отличающийся по принципу работы.

И независимо от типа устройства, необходимо не забывать о правильности обращения с щупами, использования устройства в правильном режиме и наличии соответствующей нагрузки. Все это позволит получить точный результат измерения безопасно для здоровья.

Фото советы как проверить напряжение в розетке мультиметром

Вам понравилась статья? Поделитесь 😉



Как использовать мультиметр для проверки розетки 220 В (шаг за шагом)

Для работы различных электрических устройств требуется различное количество электроэнергии.

Для тяжелонагруженного оборудования в вашем доме, такого как, например, стиральные машины, питание от розеток обычно должно составлять 220 В.

Кроме того, оборудование может быть повреждено, если на него подается чрезмерное напряжение. Подобное оборудование обычно использует розетки на 120 В.

Как вы измеряете величину напряжения, создаваемого розеткой, чтобы убедиться, что ваше оборудование работает правильно или не повреждено?

В этой статье вы найдете все, что вам нужно знать о тестировании розеток 220 В, в том числе о том, как выполнить быструю диагностику с помощью мультиметра.

Давайте начнем.

Как проверить розетку 220 В с помощью мультиметра

Установите цифровой мультиметр на диапазон переменного напряжения, близкий к 220 В переменного тока и 240 В переменного тока, вставьте черный щуп мультиметра в нейтральный порт и вставьте красный зонд в горячий порт. Если мультиметр не показывает значение, близкое к 220 В переменного тока, неисправна розетка.

Есть много других вещей, которые вам нужно знать, и сейчас мы углубимся в подробности.

  1. Примите меры предосторожности

Чтобы определить, выдает ли розетка нужное количество напряжения, необходимо, чтобы в ее цепи протекал ток.

Это означает, что существует риск поражения электрическим током, и при таком напряжении, с которым мы имеем дело, необходимо принять меры для предотвращения этого.

В качестве меры предосторожности следует использовать изолированные резиновые перчатки во время процедуры.

Также не допускайте соприкосновения металлических щупов друг с другом, так как это может привести к короткому замыканию.

Также рекомендуется держать оба щупа одной рукой, чтобы свести к минимуму последствия поражения электрическим током.

  1. Настройка мультиметра на переменное напряжение

Ваши бытовые приборы используют переменный ток (переменное напряжение), и именно его выдают розетки в вашем доме.

Чтобы выполнить соответствующие проверки, поверните шкалу мультиметра в положение напряжения переменного тока. Обычно это обозначается как «VAC» или «V~».

Кроме того, поскольку вы собираетесь диагностировать розетку на 220 В, убедитесь, что шкала мультиметра установлена ​​в диапазоне, близком к 220 В (обычно 200 В).

Таким образом вы получите наиболее точные результаты.

  1. Установка проводов мультиметра

Вставьте большой конец щупов в соответствующие отверстия на мультиметре.

Подсоедините красный «положительный» провод к порту с маркировкой «+», а черный «отрицательный» к разъему с маркировкой «COM». Не путайте их.

  1. Вставьте щупы мультиметра в выходные отверстия

Теперь вставьте щупы мультиметра в соответствующие выходные отверстия. Как мы все знаем, трехштырьковые розетки обычно имеют горячие, нейтральные и заземляющие порты.

Вставьте положительный щуп мультиметра в горячий или работающий порт, а отрицательный щуп мультиметра вставьте в нейтральный порт.

Нейтральный слот обычно представляет собой более длинный порт слева от выхода, а горячий слот — более короткий справа.

Заземляющий порт представляет собой U-образное отверстие над другими портами.

Если вам сложно определить порты розеток, вам поможет наша статья о том, как определить провод розетки с помощью мультиметра.

Розетки с четырьмя контактами могут иметь дополнительный Г-образный порт. Это еще один наземный порт, и его можно игнорировать.

  1. Оценка результатов показаний мультиметра

Здесь вы определяете, в хорошем ли состоянии ваша розетка на 220 В или нет.

При правильном подключении проводов мультиметра к выходным пазам прибор отображает показания.

Если значение находится в диапазоне от 220 В до 240 В переменного тока или очень близко к нему, то розетка исправна и проблема может быть связана с другим электрическим компонентом.

Вот видео, которое поможет вам проверить розетку с помощью мультиметра:

Если значение не близко к этому диапазону или вы вообще не получаете никаких показаний, розетка неисправна и нуждается в тщательной проверке. .

  1. Проверка на наличие проблем

Вы можете запустить отдельные тесты выходных портов, чтобы определить, какой из них неисправен.

Поместите черный щуп в порт заземления, а красный щуп вставьте в любой из других слотов.

Если вы не получаете значение близкое к 120 В переменного тока ни в одном из слотов, то этот слот неисправен.

Еще одним способом проверить, что не так с розеткой, может быть проверка заземления с помощью мультиметра.

Кроме того, если мультиметр дал правильные показания, вы можете подключить электрооборудование и проверить, работает ли оно.

Если не работает, то проверяешь, не перепутана ли проводка в розетке.

Для этого проверьте, дает ли мультиметр отрицательные показания, когда вы втыкаете провода в правильные выходные разъемы.

Отрицательное значение означает, что проводка была перепутана и оборудование может быть несовместимо с ней.

В этом случае не подключайте электрооборудование к розетке, так как это может привести к его повреждению.

Внесите соответствующие исправления как можно скорее и подключите оборудование, чтобы проверить, работает ли оно.

Наконец, вы можете заглянуть в автоматический выключатель в вашем доме и убедиться, что он не сработал.

Для проверки розеток на 120 В выполните те же процедуры.

Единственная разница в том, что вместо того, чтобы искать показания, близкие к 220 вольтам, вы ищете показания, близкие к 120В.

Заключение

Проверка розетки на 220 В — одна из самых простых процедур.

Вы просто вставляете щупы мультиметра в разъемы «горячей» и «нейтральной» розеток и смотрите, близки ли показания к диапазону 220 В переменного тока.

Существует опасность поражения электрическим током, поэтому обязательно примите меры безопасности.

Часто задаваемые вопросы

Какие настройки использовать на мультиметре для проверки розетки?

Настройте мультиметр на диапазон переменного напряжения, близкий к 220 вольт. Обычно это обозначается «VAC» или «V~». Ваш мультиметр настроен на VAC, потому что это то, что используют бытовые приборы и розетки.

Можно ли испытать шок с помощью мультиметра?

Да, вы можете получить удар током при использовании мультиметра для проверки розетки. Это происходит, если провода оголены или вы прикасаетесь к металлическим выводам, так как в выходной цепи все еще течет ток.

Алекс Кляйн — инженер-электрик с более чем 15-летним опытом работы. Он является ведущим YouTube-канала Электроуниверситета, у которого тысячи подписчиков.

Как использовать мультиметр для проверки розетки 220 В

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

  • Поделиться
  • Твит

В большинстве домов есть электрические розетки на 220 вольт для мощных электрических устройств, таких как холодильник, сушилка и оконный кондиционер. Поэтому, если ваша сушилка, например, не сушит вашу одежду, это, скорее всего, может означать, что она не получает достаточного количества энергии для выполнения задачи. Из-за этого вы будете вынуждены тратить гораздо больше денег на ежемесячные счета за электроэнергию, чем вы ожидали.

Как пользоваться цифровым мультиметром

Пожалуйста, включите JavaScript

Как пользоваться цифровым мультиметром

Содержание:

  1. Итак, что же определяет мультиметр?
  2. Что это значит?
  3. Шаги для проверки вашей розетки 220 В с помощью мультиметра.
  4. Заключение

Итак, как узнать точную проблему с вашим оборудованием? Что ж, чтобы выяснить это, вам нужен мультиметр, который является одним из лучших инструментов, используемых для тестирования розеток на 220 В, чтобы проверить, есть ли в них обесточенные розетки, а также для обнаружения любых других электрических проблем.

Итак, что же определяет мультиметр?

Показания, отображаемые на экране мультиметра, играют очень важную роль, например:

  • Они помогут вам определить, правильно ли заземлена ваша розетка.
  • С помощью мультиметра вы сможете узнать, плохое ли соединение проводов или ваши провода повреждены.
  • Также определяет, успешно ли поток энергии достигает розетки или нет.

Что это значит?

Это просто означает перед установкой новой сушилки или любого другого электрического устройства; сначала вам нужно убедиться, что вы запускаете тест на розетке 220 В. Это важно, чтобы убедиться, что он, без сомнения, работает эффективно и вырабатывает необходимое напряжение для более безопасной и правильной работы. Более того, мультиметр отображает точное значение напряжения в вашей розетке.

Вы также должны знать, что для эффективной работы мощных электрических устройств обычно требуется напряжение от 220 до 240 В. Однако, если вы включите это оборудование в розетку, не убедившись сначала, что оно работает, вы, вероятно, нанесете ему дополнительный ущерб. Кроме того, вы можете повредить электрическую цепь, потому что напряжение неправильное и не может выдержать количество энергии, протекающей в ней.

Шаги для проверки вашей розетки 220 В с помощью мультиметра.

  1. Соблюдайте меры безопасности при выполнении этого конкретного теста, поскольку вы будете выполнять этот тест на действующей розетке. Поэтому вы должны убедиться, что вы держите оба щупа мультиметра в одной руке, и тем самым вы обезопасите себя от возможности получить удар током. Кроме того, ни в коем случае нельзя допускать присоединения металлических частей пробников, так как это может привести к опасному короткому замыканию.
  2. Изучите географию своей торговой точки. Вы должны принять к сведению, что розетка содержит три слота, один нейтральный, один горячий и, наконец, другой для земли. Заземляющий провод имеет заземление ½ окружности, нейтральный имеет более длинный паз слева, а горячий известен через короткий паз справа.
  3. Убедитесь, что вы нашли точное расположение автоматического выключателя для розетки 220 В на главном распределительном щите, который обычно находится в подсобном помещении. На дверце вашего щита находится этикетка вашего автоматического выключателя; следовательно, розетка на 220 В может быть двухполюсным выключателем.
  4. Включите питание мультиметра и настройте его на измерение напряжения. Затем переключите ручку селектора мультиметра на сторону переменного тока и выберите приблизительно известные настройки напряжения, соответствующие напряжению на выходе. Значение, которое вы выбираете, в идеале должно находиться в диапазоне от 220 до 240 В переменного тока, поэтому вам следует выбрать переменный ток в символах (AC), чтобы он работал на вашем измерителе. Волновая линия обычно представляет это, в то время как функция постоянного тока в символах (DC) обозначена пунктирной и сплошной линиями.
  5. Подключите два провода тестера к мультиметру. В отрицательный блэкджек со знаком минус вставьте черный грифель, а в красный плюс со знаком плюс вставьте красный грифель. Эти разъемы окрашены для легкой идентификации и обеспечения правильного соединения.
  6. Подключите два измерительных провода к двум гнездам розетки. В случае, если у вас есть розетка с тремя удлинениями, ваши два слота, вероятно, будут наклонными, а что касается розетки с 4 удлинениями, хорошо известные два горячих слота будут иметь два внешних слота, которые вертикальны. После правильного подключения значение напряжения должно быть в пределах 220-240 вольт.
  7. Вставьте черный щуп в нейтральный разъем, а красный щуп в горячий разъем. Это также относится к розеткам с 3 и 4 удлинениями; нейтральный пролонг обычно имеет L-образную форму. Следовательно, прочитайте отображаемое значение, и оно должно быть в пределах от 110 до 120 вольт. После этого поместите красный щуп в горячий слот, а черный щуп в нейтральный, отображаемое значение должно быть в пределах от 110 до 120 вольт. Когда вы закончите, не забудьте отсоединить щупы от розетки и выключить мультиметр.
  8. После проверки текста на розетке 220 В с помощью мультиметра и получения значительных результатов, позволяющих двигаться вперед, целесообразно подключить шнур сушилки к розетке, так как теперь он готов к эффективному функционированию.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
