Как правильно вязать арматуру: вязка арматуры для фундамента

Во всех современных фундаментах ни одна конструкция не обходится без арматуры — соединенных между собой металлических стержней, которые воспринимают растягивающие напряжения при работе с бетоном. Рама образует вертикальные и горизонтальные хорды, которые служат для увеличения прочности конструкции и равномерного распределения нагрузки.

Содержание

• Три способа вязки арматурных сепараторов
• Вязание арматуры вручную
• Установка стяжек для фундаментов по всем правилам

Если арматура связана ненадежно или неправильно, она может распространиться и нарушить целостность фундамента. Это приведет к медленному разрушению фундамента. Связывать прутья легко, но метод правильного связывания арматуры фундамента хорошо известен специалистам в этой области. Связка каркаса практически одинакова для всех типов фундаментов, за исключением деревянных или металлических столбов, где каркас возводится поверх оголовка сваи с помощью стальных стержней или поперечных балок.

Они крепятся к оголовку сваи и свариваются вместе, при этом прутья или стержни сгибаются под определенным углом.

Три метода обвязки арматурного каркаса

Для формирования металлического каркаса подконструкции используются три метода крепления

1. Сварка. На первый взгляд, сварка может показаться самым простым и эффективным методом соединения арматурных стержней, но на практике все обстоит иначе. Во время сварочных работ металл нагревается до высоких температур и деформируется, в результате чего часть твердости теряется. Вам также придется нанять специалиста-сварщика, который понимает свойства металла и может избежать его пережога, а это дополнительные финансовые затраты. Также существует риск повреждения сварного шва во время работы промышленного вибратора. Трудности могут возникнуть, если металл согнут близко к сварному шву.
2. Соединения выполняются с помощью гнутой проволоки или пластиковых зажимов (обвязки). Этот метод популярен среди многих строителей, поскольку соединение можно выполнить вручную за несколько минут.
   Если используется гибкий провод, для соединения звеньев необходимо использовать специальные инструменты. Пластиковые зажимы надежнее проволочных, но дороже. Решение по соединению аналогично, только в этот раз нужно согнуть арматуру под нужным углом.
3. Перекрытие. Этот метод предполагает наложение прутьев друг на друга и соединение их между собой, дополнительно закрепляя проволокой. Чаще всего он используется для горизонтальных хордов из сетки, в то время как вертикальные гладкие брусья используются внутри стыка.

Любой из вышеперечисленных методов можно выполнить своими руками. Учитывая твердость стали и минимальный диаметр горизонтальной хорды в 12 мм, необходимо согнуть металл, что довольно проблематично.

Вязание арматуры своими руками

Из-за наличия различных специализированных строительных инструментов не все частные застройщики могут их приобрести или арендовать. Для вязки арматуры не нужны дорогие инструменты, ее можно сделать своими руками.

Для этого необходимо приобрести стальную вязальную проволоку. Он довольно гибкий и прочный, имеет диаметр 2-3 мм. Чтобы согнуть ее, нужно использовать плоскогубцы или специальный крючок, который впоследствии обхватывает проволоку и удерживает ее на месте. Некоторые мастера, которые делают арматуру вручную, иногда используют отвертку как более простой и легкий способ вязки. При оплетении проволокой необходимо сделать следующее.

• Один из вариантов оплетения основы с помощью вязальной отвертки. Иногда разнорабочие используют шуруповерт как более простой способ связать арматуру своими руками. Отрежьте отрезок проволоки длиной около 30 см. Она может быть длиннее, если ее не жалеть, но конец будет мешать (включая ненужные отходы).
• Затем сложите проволоку пополам для дополнительной жесткости и прочности.
• Согните его по диагонали стального соединения, чтобы получилась небольшая петля.
• Вставьте крючок в петлю и равномерно закручивайте по часовой стрелке, не слишком сильно, пока не станет трудно закручивать или соединение не станет достаточно прочным. Главное — не прилагать слишком много усилий, так как проволока может легко порваться, и вам придется потом начинать все сначала.
• Отрежьте концы проволоки плоскогубцами и выбросьте их.

В случае армирования столбчатого фундамента арматурный каркас может быть согнут, а затем зафиксирован на концах специальными хомутами. Некоторые производители уже предлагают металлические или деревянные колья со специальными зажимами и муфтами. В этом случае нужно просто согнуть стержень и вставить его в кронштейн. Кронштейн зажимается и приваривается к нему, что можно сделать с минимальным набором инструментов. В случае гладкой арматуры процесс вязки занимает больше времени, так как крючки постоянно согнуты, и не требуется специальных инструментов или посторонней помощи.

Арматурную обойму для плитных фундаментов лучше всего делать из нескольких полос. Для горизонтального слоя используйте спиральные прутки сечением до 16 мм, а для вертикального слоя — гладкие прутки до 10 мм. При установке нижней сетки рекомендуется использовать пластиковые компенсаторы, чтобы создать равномерное расстояние между ними. Затем, при плетении вертикальных прядей, важно не забыть продлить их за пределы фундамента, так как к ним будут крепиться несущие стены.

Использование пластиковых зажимов для обвязки — более дорогая замена, но зажимы для обвязки можно найти в любом доме. Принцип завязывания узлов аналогичен, но пластик, используемый для завязывания, не такой прочный. Поэтому при их установке лучше не применять силу. Наиболее популярны зажимы со специальным сердечником на конце стяжки для крепления кабелей и труб к вертикальным поверхностям. Пластик хорошо зарекомендовал себя для обвязки вручную в теплую погоду, на морозе он быстро теряет свою эластичность и лопается.

Обвязка арматуры для фундамента по всем правилам

Реально использовать простые способы связывания арматуры. Однако следует отметить, что правильная вязка арматурных прутьев не гарантирует соблюдения всех строительных правил и качества монтажа. Поскольку решение по обвязке каркаса зависит от типа фундамента, его размера, толщины и типа используемого материала. Поэтому следует учитывать несколько ключевых правил.

1. Если сетка будет использоваться в качестве армирования каркаса, то обвязка должна выполняться внахлест.
2. Длина нахлеста на стыках должна быть рассчитана с учетом типа и сечения арматуры.
3. Арматура должна быть согнута под строгим и ровным углом.
4. Необходимо учитывать марку бетона и условия работы на стыке. Минимальный нахлест должен составлять не менее 25 см.

Если армирование выполняется на высоте 3 м и более, необходимы строительные леса или подмости. Техника строповки еще более усложняется существующими правилами безопасности при работе на высоте. Вязка осуществляется в три этапа.

1. Сначала подготовьте арматуру и прикрепите к ней ремни.
2. Поднимите его на нужную высоту, выровняйте и установите на пластиковый рельс.
3. Используйте любую из перечисленных выше техник, чтобы связать стержень.

Работы на высоких зданиях должны проводиться одновременно только несколькими рабочими, обеспечивающими страховку и контролирующими процесс подъема брусьев и их дальнейшей установки в отведенных местах. Категорически запрещается делать это самостоятельно, без подстраховки.

Стоимость обвязки относительно невысока, так как мастера могут за час обработать несколько квадратных метров каркаса. А с помощью специальных ткацких инструментов — еще быстрее. И они гарантируют качество завязанных узлов и соблюдение всех строительных спецификаций, тем более что столбы будут сгибаться специальными клещами.

Вязка арматуры под ленточный фундамент: правила, виды, вязка углов

Содержание

1. Необходимость армирования ленточного фундамента
2. Вязать арматуру или варить
3. Материалы и инструменты для вязки арматуры
4. Виды вязок различных участков фундамента
5. Основные правила выполнения армирования

Фундаментная часть, построенная правильно, считается одним из определяющих факторов продолжительного эксплуатационного периода всего объекта. Показатель прочности этой основы зависит от грамотно исполненного армирования, главным этапом которого считается вязка арматуры под ленточный фундамент. Если внимательно изучить технологические особенности работ, приготовить все необходимое, то устроить силовую каркасную основу вполне по силам каждому из вас. Когда на такие виды работ будет задействована бригада строителей, можно проконтролировать правильность и качество их действий.

Необходимость армирования ленточного фундамента

Фундаментная конструкция устраивается с той целью, чтобы выдерживать нагрузочные усилия, создаваемые объектом. Равномерно распределяемую силу давления она переносит лучше всего.

Однако в процессе практической эксплуатации нагрузка зачастую распределяется неравномерно, от чего в фундаментной основе создаются напряжения внутреннего характера. Причинами могут являться пучения почвенного состава, ошибки в проектировании, повлекшие за собой различные веса отдельно взятых элементов конструкции.

Бетон обладает хорошими показателями по сопротивлению на сжимания по оси и более слабыми – на растягиваемость. Стальные арматурные прутья отличаются пластичностью, отлично компенсируют указанный недостаток бетонного раствора, создающий защищенность металлическим стержням от коррозийных образований.

Во время эксплуатационного периода бетонный монолит, противостоящий сжиманию, и сталь, борющаяся с растяжениями, могут с максимальным эффектом оказывать сопротивляемость различным нагрузочным воздействиям, не позволяя всей конструкции разрушаться.

Вязка арматуры для ленточного фундамента способна повысить показатель прочности и оказать помощь в сохранении финансовых средств – за счет сокращения объемности фундаментной основы понижаются затраты в сырье.

Вязать арматуру или варить

Вязание арматуры для фундамента выполняется с применением:

• проволочного вязального материала. Технология такого вида монтажа отличается надежностью, пользуется популярностью. Вариантов увязки проволокой много, но многие предпочитают узловую;
• муфт резьбового и обжимного типа. Применение возможно на участках механических стыков;
• стальных скрепок. Металлические прутья соединяют, не устраивая проволочных узлов;
• хомутов и фиксаторов из пластикового материала. Такими приспособлениями монтажные работы выполняются легко и оперативно, крепежные детали отличаются устойчивостью к воздействию коррозии. Но применение таких фиксаторов одобряют не все строители.

Многие задают вопрос: вязать или варить арматуру для фундамента? Второй способ более быстрый, но для его игнорирования имеются определенные веские доводы:

• арматурная сталь в точках соединений сильно перегревается. Металл утрачивает до пятидесяти процентов прочности, если подвергается обработке сваркой. Эта особенность очень важна при вязке арматуры для углов фундамента, потому что в подобных местах чаще всего проявляются все негативные отличия такого способа;

• если фиксирование опорных элементов выполнено жестко (сварочным агрегатом), то нагрузочные усилия на каркасную основу действуют неравномерно.
  В точках жестких сцепок создаются напряжения аномального характера;
• если в процессе сборки будет допущена ошибка, то придется использовать для каркаса новый материал;
• работа сварочным аппаратом подразумевает наличие специальных навыков и расходы на оплату электрической энергии.

Итак, можно ли варить арматуру для фундамента, а не вязать? Бывают ситуации, когда обвязка фундамента арматурой без применения сварки не выполняется:

• если в фундаментной основе предусматриваются закладные элементы. Подобные детали монтируют в точках, где ожидается максимальная нагрузка на бетонную конструкцию. Закладные наваривают на арматурный скелет, чтобы спровоцировать равномерное перераспределение нагрузки;
• если есть необходимость зафиксировать соединения продольного типа. В точках нахлеста арматуры создаются двойные слои, которые необходимо сваривать. Прутья встык не крепят, так как сечений будет маловато для прочного соединения.

Материалы и инструменты для вязки арматуры

Учитывая то, что арматурный пояс придает всей конструкции устойчивость, воспринимая существенную долю нагрузки, от его качественного выполнения зависит многое.

Как все же правильно вязать арматуру для ленточного фундамента? Принято понимать, что для создания каркасной основы необходимы стальные прутья. Строители предпочитают пользоваться следующими типами арматурной стали, разделяющейся по:

• материалам изготовления. Железные прутья считаются классическим вариантом, неоднократно испытанным в деле. Их разделяют на шесть групп по уровню прочности, материал гнется и сваривается. Прутья композитные содержат в себе волокна базальта, углерода, стекла и арамида. Этот тип материала отличается более легким весом, приемлемой стоимостью, не ржавеет, не гнется и не подвергается сварным работам;
• профилям. Гладкопрофильную чаще используют вместо перемычек для соединений. Прутовая саль, имеющая периодический профиль, различается рельефностью, с помощью которой улучшается сцепляемость с раствором.

Для правильной вязки потребуются специальные инструменты. Если соблюдать правила вязки, то можно добиться более надежного соединения, чем сварка. Показатель прочности в соединительных узлах не понизится, помощь опытного сварщика не потребуется, все работы выполняются непосредственно в опалубочной конструкции или в непосредственной близости.

Чем удобней вязать арматуру? Каркас собирается ручным способом или с применением соответствующих инструментов.

Разберемся, чем можно связывать арматуру для фундамента. При проведении таких работ можно пользоваться:

• вязальным пистолетом. Наиболее быстрый метод. Устройством неудобно работать в труднодоступных участках, да и проволоку, предназначенную для вязки, он расходует в больших количествах. Основной недостаток инструмента – высокая стоимость. Если использовать приспособления китайского производства, то одного пистолета хватит на 1 основание;
• крючком для вязки. Напоминает изогнутый и заточенный гвоздь, имеющий вместо шляпки рукоятку. В интернете можно найти материалы, как вязать арматуру шуруповертом, используя такой крючок в качестве насадки. Винтовые крючки промышленного изготовления работают эффективно, но процесс замедляют, оставляя длинноватые хвостики;
• народными средствами. При небольших рабочих объемах и отсутствии специальных инструментов, допускается применение плоскогубцев или самодельного крючка, подготовленного из подходящего гвоздя. Качество работ будет не самым лучшим, подобная схема вязки арматуры для ленточного фундамента должной прочности не даст.

Конструкционные стержни различают по предназначению:

• рабочие прутья. Продольные элементы арматуры, расположенные вдоль ленточного основания;
• хомуты. Бывают поперечными, вертикальными и горизонтальными, соединяю каркасную конструкцию в одно целое.

Чтобы знать, как правильно вязать арматуру для строительства основания под частный дом, необходимо знать определенную схему работ:

• используют композитные или сальные прутья с диаметром в 11 – 14 или в 12 – 18 мм, профилем периодического типа;
• прутья выкладываются с нахлестом, соединяются горизонтальными элементами. Для мелкозаглубленного основания достаточно двух слоев по 2 – 4 стержня, в других конструкциях устраивают три слоя. Промежутки между прутьями не должны превышать тридцати – сорока сантиметров;
• вертикальными элементами поддерживают верхние и нижние слои, размещают их с шагом в сорок – девяносто сантиметров. Нагрузка на них приходится небольшая, для изготовления подойдет материал с диаметром в 6 – 11 мм;

• выполняется защита от воздействия коррозии. Каркас полностью должен быть залит бетоном, от верхнего края опалубки его должно отделять не менее шести – восьми сантиметров. Устраивая фундамент под частный дом, для вязки арматуры используют крючок.

Как правильно вязать арматуру, мы уже знаем. А сколько ее потребуется для устройства фундамента? Объем материала определяется на основании:

• размеров фундаментной основы;
• схемы, определяющей, как связать стальные прутья. Она включает в себя число слоев и продольно расположенных прутьев по всей ширине.

Виды вязок различных участков фундамента

Для строительства собственного дома придется запастись терпением и внимательностью. Время и финансирование экономить не следует, так как в процессе эксплуатации могут возникнуть неприятности.

Как связать арматуру своими руками по длине фундаментной ленты, нам известно. Все выполняется достаточно просто, необходимо только выдерживать величину нахлеста. А вот как правильно вязать углы фундаментной конструкции?

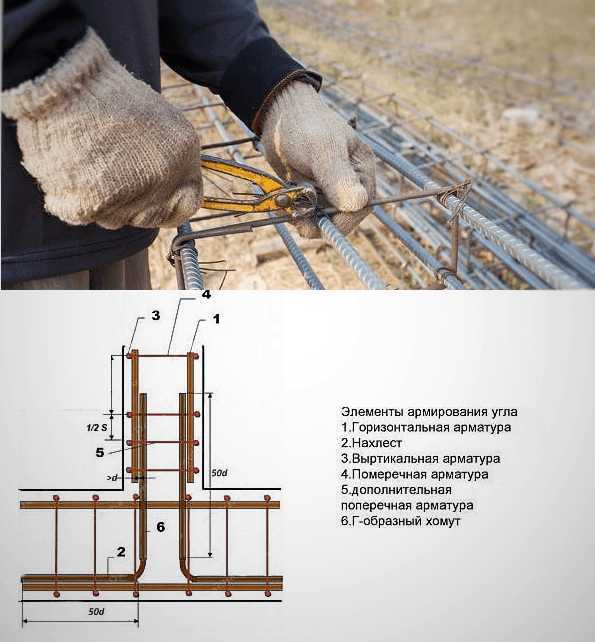

Различают два способа, как вязать углы основы:

• между парой конструкций, расположенных перпендикулярно;
• в очке примыкания двух стен.

Для выполнения каждого варианта имеется несколько технологий. При вязке участков на углах используют:

• жесткие лапки. На пруте устраивается прямоугольная лапка, схожая с кочергой. Длину загнутого участка определяют не менее 35 значений диаметра или более. Загнутые части прутьев соединяются на угловых участках «лапками»;
• используются Г-образные хомутики. Принципиально действия напоминают предыдущий вариант, но готовятся не лапки, а Г-образные концы со стороной не менее 50 диаметров прута. Одна сторона фиксируется к каркасу стены, вторая – к перпендикулярно расположенной стенке. Внутренние прутья необходимо соединить со внешними. Хомуты устраиваются с шагом, равным трем четвертям высоты подвальных стен;
• используют хомуты в виде буквы «П». На каждый угол готовится пара элементов, стороны их равны 50-ти арматурным диаметрам. Хомут приваривают к паре прутьев, расположенных параллельно, и к одному, пересекающему их.

Как выполняется укрепление тупых углов фундаментной основы? В подобных ситуациях внешние прутья выгибают до необходимого угла, крепя к ним дополнительные, чтобы усилить конструкцию. Внутренние прутья связываются с внешними.

Для укладки арматуры в зонах примыкания стен, используют практически такие же способы – внахлест и оба вида хомутов.

Основные правила выполнения армирования

Итак, зачем вязать каркас и как правильно это делать? При выполнении таких работ придерживаются следующих рекомендаций:

• в качестве рабочих прутьев применяют материал класса А400 и выше;
• не следует пользоваться сваркой, так как она придает сечениям слабость;
• металлические прутья обязательно связываются на угловых участках, использовать сварку в этих точках запрещается;
• хомуты из гладкой арматуры изготавливать не следует;
• чтобы металл имел надежную защиту от проявлений коррозии, защитный слой бетона с любой стороны стержня должен составлять не менее четырех сантиметров;

• продольно размещенные прутья крепятся с нахлестом, составляющим не менее двадцати размеров их сечения и равным длине от 25 сантиметров;
• если арматурные стержни располагаются часто, необходимо контролировать крупность наполнительных компонентов бетонного раствора, чтобы они не оседали среди прутьев, способствуя образованию пустотных участков.

Некоторые интересуются, что будет, если в фундамент положить просто арматуру без связки. Скажем откровенно – экспериментировать не следует, потому что это окажет негативное влияние на последующую эксплуатацию объекта.

Все, что вам нужно знать

139shares

• Share
• Pin

Изготовление бетонных фундаментов для любой конструкции может быть пугающим для обычного домашнего мастера. В конце концов, смешивание и заливка бетона — это большая и грязная работа, и если вы ее испортите, довольно сложно просто убрать и переделать. Один из главных вопросов, который возникает у людей перед заливкой, — как вставить арматуру в бетонный фундамент.

Использование арматуры в бетонных основаниях сделает их более прочными и менее устойчивыми к смещению из-за температуры и влажности. Бетон является предпочтительным строительным материалом для фундаментов из-за его прочности на сжатие. Однако он не прочен, когда подвергается силам притяжения, например, сдвигу земли. Бетон, армированный арматурой, помогает свести на нет воздействие этих сил.

Есть некоторые проекты, для которых вы будете использовать бетон, для которых просто не требуется арматура, например, установка столба забора или заполнение формы для баскетбольной сетки. Фундаменты — это тот случай, когда вам нужна арматура, поскольку фундаменты будут поддерживать конструкцию, которую вы хотите сделать максимально стабильной на протяжении всего срока службы этой конструкции.

В этой статье мы рассмотрим все, что вам нужно знать об армировании бетона арматурой. Мы коснемся типов арматуры, которую вы можете вставить в свой бетон, а также методов, лучших практик и других аксессуаров, которые могут вам пригодиться, когда придет время заливать бетонные основания.

Быстрая навигация

• Что такое арматура?
• Типы арматуры
• Нужна ли вам арматура в бетонных основаниях?
• Арматура в фундаментах Код Требования
• Нужна ли арматура в опорах настила?
• Размещение арматуры в бетонном фундаменте
• Какой размер арматуры для фундамента?
• Шаг арматуры
• Калькулятор арматуры: сколько арматуры мне нужно?
• Как связать арматуру
• Как установить арматуру в фундамент
  • Инструменты необходимы
  • Решите, какой тип опоры для установки
  • Планируйте ваши материалы
  • Dig и создайте свои формы
  • Поместите свою арматуру
  • .
  • Нужна ли арматура в сонотрубках
  • Как установить вертикальную арматуру в фундаментах
  • Заключение

  Что такое арматура?

  Арматура — сокращение от «арматурный стержень». Арматура чаще всего встречается в виде стального стержня или стальной сетки, вставленной в бетон для увеличения его прочности на растяжение. Эта сталь получает название «армирующая» при использовании в сочетании с бетоном для уменьшения растрескивания и смещения.

  Типы арматурных стержней

  Существует множество различных типов арматурных стержней, и вы можете найти множество различных форм и форм, подходящих для различных типов бетонных форм. Арматура в виде крюков или хомутов часто используется в различных типах фундаментов. Стальная сетка — это разновидность арматуры, которая напоминает забор и укрепляет бетонный пол.

  Помимо формы арматурного стержня, вы можете приобрести множество различных версий с различными покрытиями. Во-первых, вы можете приобрести как гладкую, так и «деформированную» арматуру. Гладкий не идеален для армирования бетона, так как он плохо сцепляется с материалом и может «скользить». Большинство арматурных стержней, которые вы увидите, имеют углубления или ребра, что идеально подходит для бетона.

  Вы также найдете арматуру с различными покрытиями. Арматура с эпоксидным покрытием имеет зеленый цвет и обладает высокой устойчивостью к коррозии. Однако само эпоксидное покрытие не прочное и легко царапается, что снижает его эффективность.

  Также есть оцинкованная арматура и арматура из нержавеющей стали. Оцинкованная сталь чрезвычайно долговечна, а нержавеющая сталь еще более долговечна, хотя обе они стоят значительно дороже, чем стандартная арматура, причем нержавеющая сталь является самой дорогой.

  Наконец, есть арматура разных размеров. Размер определяется диаметром стержня, а размер арматуры нумеруется с шагом ⅛”. Таким образом, арматурный стержень №2 имеет диаметр ⅛” + ⅛” = ¼”. Арматурный стержень № 3 имеет диаметр ⅜ дюйма, № 4 — диаметр ½ дюйма и так далее.

  Вы обнаружите, что арматурные стержни размеров № 3, № 4 и № 5 чаще всего можно найти в магазинах для дома и использовать в фундаментах домов и других бытовых построек.

  Нужна ли вам арматура в бетонных фундаментах?

  Включение арматуры в бетонный фундамент означает, что вы можете снизить риск толкания и разрыва бетона – растрескивания – под действием сил грунта. Зная это, рекомендуется использовать арматуру в фундаментах любой конструкции. Однако во многих случаях это не требуется.

  Армирование бетона не устраняет трещины. Это, однако, уменьшит растрескивание и подвижность фундамента в целом. При правильном размещении он может противостоять боковым силам, которые в противном случае привели бы к образованию трещин и проникновению влаги в неармированное основание.

  Используйте арматуру в бетоне при заливке фундамента дома или гаража, а также в бетонных плитах, которые будут поддерживать дом, сарай, гараж или другую надворную постройку, если вы хотите сохранить структурную прочность. Армирование арматурой в бетонных сваях, удерживающих настилы и другие подобные конструкции, также является хорошей идеей.

  Арматура в фундаменте Требования Кодекса

  Только фундаменты в определенных сейсмических районах должны иметь арматуру в фундаменте, согласно IRC. Если вы живете в этих районах, рассчитывайте разместить вертикальную арматуру — обычно № 4 — как минимум на 48 дюймов по центру по всему основанию. Горизонтальная арматура будет проходить вверху и внизу фундамента и каменной или бетонной стены, также № 4, за некоторыми исключениями.

  Что такое сейсмоопасный район? Проще говоря, это область, которая с большей вероятностью будет испытывать движение грунта из-за сейсмической активности. В США большая часть западной половины страны находится в сейсмической зоне, наряду с некоторыми местами на Среднем Западе и несколькими на восточном побережье.

  Для плит на уровне земли с перевернутыми фундаментами требуется горизонтальный стержень № 4, проходящий не менее чем в 3 дюймах от нижней и верхней части фундамента, или только один горизонтальный стержень № 5 посередине перевернутого фундамента. Арматурный стержень №3 с загнутыми концами используется для вертикального размещения с минимальным расстоянием 48 дюймов по центру.

  Если на вашем фундаменте находится бетонная или каменная стена, вам понадобится горизонтальный стержень № 4 в пределах 12 дюймов от верхней части стены и стержень № 4 не ближе 3 дюймов от нижней части стены. опора. Этот стержень будет зацеплен, а загнутый конец будет выступать в основание внизу. Стержни № 4 должны располагаться вертикально на расстоянии 48 дюймов от центра или меньше и должны быть не менее 18 дюймов в стене.

  Нужна ли арматура в опорах палубы?

  Арматура обязательна в палубных опорах только в некоторых юрисдикциях. Обычный минимальный диаметр для опор палубы составляет 12 дюймов, но только в некоторых местах требуется арматура № 3 — или 10 мм в Канаде — в центре опоры, не ближе 1 ½ дюйма от поверхности на каждом конце.

  Как правило, чем дальше на север вы идете, тем больше вероятность того, что местный кодекс предписывает вам использовать арматуру для опоры палубы. Например, во многих канадских муниципалитетах требуется арматура в опорах палубы, но только немного южнее. В Нью-Йорке не требуется арматура в опорах палубы.

  Размещение арматурных стержней в бетонных основаниях

  Арматурные стержни нельзя размещать на краю – близко к поверхности бетона. В противном случае сталь подвергается риску коррозии, что приведет к разрушению бетона по мере его распада и преждевременному растрескиванию.

  Фундаменты, залитые ниже уровня земли, с каменными стенами наверху, как правило, имеют два ряда горизонтальной арматуры № 4, один на 3 дюйма сверху, а другой на 3 дюйма снизу. Ближе к краю не допускается. Допускается использование пластиковых или бетонных прокладок, чтобы арматура не касалась земли при заливке.

  Если поверх фундамента находится залитая бетонная или каменная стена, вам понадобится вертикальный стержень № 3 или выше с расстоянием не менее 48 дюймов по центру. Эти стержни имеют крюки внизу, идущие в боковом направлении к краю фундамента. Они должны выступать не менее чем на 18 дюймов от основания, хотя рекомендуется размещать их выше.

  Стены из литого бетона или кирпичной кладки также нуждаются в горизонтальной арматуре, № 4, по крайней мере, не менее чем в 12 дюймах от верха стены. Когда арматурные стержни пересекаются друг с другом, они связываются стальной проволокой калибра 16, которая подвергается отжигу, что означает, что она была нагрета, чтобы с ней было легче манипулировать.

  Схема арматурных стержней фундамента полезна при заливке фундамента, а код IRC содержит много полезных изображений в разделе 403.1.3, которые более подробно относятся к арматуре фундамента. Имейте в виду, что минимальное использование арматуры — это просто минимальное использование, и вы найдете схемы, в которых используется гораздо больше арматуры, чем указано в IRC, что является обычным явлением, поскольку многие фундаменты домов перестроены.

  Какой размер арматуры для фундаментов?

  Для большинства фундаментов домов и гаражей используется арматурный стержень № 4 или диаметром ½ дюйма. Больший размер также приемлем, хотя могут потребоваться корректировки, чтобы обеспечить надлежащее покрытие. Если вы живете в Канаде, то это арматура № 13 — 13 мм.

  Для фундаментов настила, требующих арматуры, потребуется арматура № 3 или 10 мм. Обычно он проходит вертикально через центр фундамента. Так как эти фундаменты будут постоянно подвергаться прямому контакту с землей, важно убедиться, что вертикальная арматура находится на расстоянии не менее 3 дюймов от верха и 3 дюймов от низа фундамента.

  Расстояние между арматурными стержнями

  Для использования в жилых домах расстояние зависит от типа вашего фундамента. Для фундаментов, заливаемых перед плитой, требуются два горизонтальных отрезка арматуры № 4 — один на 3 дюйма сверху, а другой — на 3 дюйма снизу. Вам также понадобятся вертикальные крюки для арматуры, выступающие не менее чем на 6 дюймов в основание и не менее чем на 18 дюймов каждые 48 дюймов или меньше.

  Если фундамент заливается одновременно с плитой, вам необходимо сначала убедиться, что периметр «плиты» на самом деле представляет собой фундамент — глубиной не менее 12 дюймов. Для этого типа фундамента, называемого монолитным, вам понадобятся только горизонтальные прогоны, подобные упомянутым выше.

  В зависимости от типа вашей стены вам может понадобиться вертикальная арматура, если вы не кладете сверху древесину, например, плиту на уклоне для сарая.

  Фундаменты ниже уровня земли, над которыми будут каменные (блочные) стены, требуют арматуры № 4 с крюками, расположенными вертикально на расстоянии не более 48 дюймов от центра. Они должны входить в основание не менее чем на 6 дюймов (загнутый конец) и выступать не менее чем на 14 дюймов в каменные стены.

  Наконец, для фундаментов с более узкими стенками наверху, например, из литого бетона толщиной 5 дюймов или менее, указанное выше расстояние для вертикальной арматуры уменьшится до 24 дюймов в центре, максимум. Чем тоньше стена, тем больше армирования вам нужно добавить к основанию, которое будет соединяться со стенами.

  Калькулятор арматуры: сколько арматуры мне нужно?

  Если вы не знаете, сколько арматуры вам понадобится, вам может пригодиться калькулятор арматуры. Версия, указанная здесь, полезна, поскольку в ней есть диаграмма, на которой указаны размеры для вашего расстояния между арматурными стержнями, хотя она не обеспечивает ввод цены, поэтому вам нужно будет узнать свои цены у местного поставщика и сделать эти расчеты самостоятельно.

  Допустим, вам нужен сарай размером 10×10, в котором будут храниться потенциально очень тяжелые предметы. Вы будете заливать плиту толщиной 6 дюймов, чтобы ваш арматурный стержень находился на расстоянии 3 дюймов от каждого края. Если вы хотите, чтобы арматурный стержень располагался в виде сетки с интервалом примерно 12 дюймов, вам сначала необходимо учесть тот факт, что каждый кусок арматурного стержня должен находиться на расстоянии 3 дюймов от всех краев.

  В этом случае длина каждой части должна быть 9 футов 6 дюймов – вычтите 3 дюйма с каждого конца. Если вы начнете с одного конца, в 3 дюймах от конца, вы поймете, что вам нужно 11 отрезков в одном направлении и 11 отрезков в другом — все одинаковой длины. Арматура поставляется в отрезках по 20 футов, поэтому вы можете приобрести 11 штук и отрезать каждую по размеру с помощью циркулярной пилы.

  Как связать арматурный стержень

  Арматурный стержень в виде сетки и горизонтальный стержень, который пересекается с вертикальным элементом, должны быть связаны вместе стальной проволокой 16 калибра. Любой магазин, который продает арматуру, будет продавать арматурные стяжки. Для среднего мастера должно быть достаточно одной катушки арматурных стяжек, и это очень дешево.

  Чтобы связать арматурный стержень, который пересекается в виде сетки:

  1. Используйте седельную стяжку.
  2. Удерживая любой конец проволоки, поместите его над первым куском арматуры — держите так, чтобы оба конца были одинаковой длины.
  3. Закрепите оба конца под перпендикулярной частью арматурного стержня внизу с обеих сторон.

  Наконец, наденьте оба конца на оригинальную деталь с другой стороны перпендикулярной арматуры и скрутите плоскогубцами.

  Как установить арматуру в фундамент

  После того, как вы определили необходимое количество арматуры и место ее размещения, установка становится довольно простой. Вам понадобятся некоторые специальные инструменты и дополнительная рука, так как связывание всех пересечений арматурной сетки может быть довольно утомительным.

  Необходимые инструменты

  • Плоскогубцы
  • Распорки: пластиковые или сборные железобетонные
  • Циркулярная пила с твердосплавным наконечником по металлу или кусачки для болтов

  Решите, какой тип фундамента установить

  Наиболее важным шагом является определение типа фундамента. Плиты на уровне для навесов, вероятно, будут достаточными с традиционной плитой толщиной 3 ½ дюйма и без дополнительной глубины для фундаментов. Если вы планируете парковать классический автомобиль или хранить мешки с бетоном, вы можете выбрать плиту с перевернутыми опорами или просто более толстую плиту.

  В любом случае, это самая важная часть вашей работы, и если это касается дома, инженер и городской рабочий внесут соответствующие поправки в ваши планы, если вы допустили ошибку в своих планах фундамента.

  Планирование материалов

  Рассчитайте материалы для фундамента с помощью калькулятора арматуры, ссылка на который приведена выше, и калькулятор бетона. Вы можете не торопиться с установкой арматуры, потому что после заливки бетона фиксация арматурной сетки не требуется. Проверьте каждую стяжку и расстояние от земли, чтобы обеспечить 3 дюйма между вашим бетонным краем и ближайшим стержнем арматуры.

  Копайте и создавайте формы

  Создавайте формы для бетонных оснований. Минимальная глубина 12 дюймов должна использоваться для большинства конструкций с изолированным или наклонным основанием, таких как гараж или дом. Это когда вы также разместите распорки для арматуры, чтобы убедиться, что арматура поднята и оторвана от земли.

  Для многих фундаментов требуется горизонтальная арматура на расстоянии 3” от дна. Вам понадобятся пластиковые прокладки, чтобы поддерживать этот непрерывный ряд арматуры вокруг основания.

  Разместите арматуру

  Установите арматуру. На следующем шаге мы все свяжем, но размещение арматуры просто требует, чтобы у вас были надлежащие зазоры со всех сторон. Проверьте свой местный код, чтобы убедиться, что у вас продиктованы все необходимые удилища, вертикальные и горизонтальные, и что вы используете крючки и седла, когда это необходимо.

  Для сонотрубок вы будете размещать только один стержень арматуры, если не хотите переусердствовать. В этом случае вам понадобится распорка снизу, чтобы нижняя часть находилась на расстоянии 3 дюймов от земли, и распорка сверху, чтобы удерживать удилище по центру. Кусочка дерева, прикрепленного к чему-то снаружи трубы, будет достаточно.

  Свяжите арматурные стержни вместе

  Убедитесь, что каждое пересечение правильно связано стяжкой в ​​виде седла или восьмерки. Руками проверьте каждую область арматуры, чтобы убедиться, что она практически не движется. После того, как они связаны, арматура практически не должна двигаться. Бетонные заливки могут смещать сыпучие материалы, поэтому каждая стяжка должна быть очень тугой.

  Заливка бетона

  После того, как пришло время заливки, работа с арматурой завершена. Главное соображение при заливке арматуры бетоном — убедиться, что вы заливаете все сразу. Поэтапная заливка может привести к разрывам бетона, где могут образоваться воздушные карманы, что приведет к преждевременному растрескиванию и сделает арматурный стержень бесполезным.

  Сколько стоит арматура?

  20-футовый кусок арматуры № 4 диаметром ½ дюйма стоит около или чуть выше 15 долларов на момент написания. Розничные продавцы крупных коробок будут продавать более мелкие изделия длиной 10 и даже 2 фута для небольших проектов, но длина 20 футов является наиболее экономичной. Часть № 5 стоит около 20 долларов за 20-футовую длину.

  Нужна ли арматура в сонотрубках

  Да, вам нужна арматура в сонотрубках. Его легко установить с помощью прокладок и он очень дешевый. Дополнительная прочность и устойчивость, которые он добавит вашей террасе или другой хозяйственной постройке, стоят дополнительного времени и усилий для установки.

  Не все муниципалитеты потребуют арматуры для сонотрубок. Чем дальше на север, например, в Канаду, тем больше вероятность того, что они потребуют арматуры в трубах. С другой стороны, в штате Нью-Йорк, чуть южнее, арматура в сонотрубках не требуется.

  В любом случае ваши сонотрубки должны быть не менее 12 дюймов в диаметре и иметь как минимум кусок арматуры № 3 по центру. Вы можете добавить арматуру по своему усмотрению. Тем не менее, вы должны быть осторожны, так как вы должны держать арматуру подальше от краев, поскольку коррозия может легко произойти, поскольку сонотрубки чрезвычайно подвержены воздействию элементов.

  Как установить вертикальный стержень в фундаменте

  При установке вертикального стержня в сонотрубке используйте пластиковую прокладку в центре сонотрубки внизу. Поместите сонотрубку на пластиковую прокладку, затем вставьте арматуру поверх прокладки. После этого вы можете использовать арматурную проволоку и пробить небольшие отверстия в сонотрубке сверху, чтобы удерживать арматуру по центру.

  Подготовьте все необходимое перед заливкой. Вы не можете удерживать арматуру на месте, а установка ее после заливки приведет к неправильному размещению. Установите его на место, закрепите арматуру и почувствуйте себя уверенно с помощью прочной заливки сонотрубки.

  Заключение

  Помните, что размещение арматуры сильно зависит от типа используемого фундамента. Не забудьте сослаться на строительные нормы и правила в вашем районе, которые дадут вам минимальные и максимальные значения, которые можно использовать в качестве ориентира.

  Также помните, что установка фундамента сверху и снизу не является хорошей идеей. Слишком большое количество арматуры может препятствовать правильному оседанию и уплотнению бетона. Слишком малое количество арматуры может привести к разрушению конструкции. Следуйте коду для достижения наилучших результатов.

  Евгений Сокол

  Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

  Руководство по связыванию арматуры

  Содержание

  При строительстве железобетонных конструкций арматурные стержни должны быть связаны вместе, чтобы удерживать их на месте, а также для облегчения передачи напряжений от одного стержня к другому. Стык между двумя разными арматурными стержнями должен быть жестким, чтобы они не сместились во время бетонирования.

  Существуют особые правила или рекомендации по связыванию арматуры. Не обязательно стягивать каждый стык арматурных стержней, однако не рекомендуется стягивать через интервалы, превышающие 50-кратный диаметр стержня.

  Связывание арматуры обычно выполняется стальной вязальной проволокой или любым другим типом утвержденной гибкой проволоки. Это можно сделать вручную или с помощью специальных машин. Хорошая вязальная проволока должна быть мягкой, обладать высокой прочностью и пластичностью, легко сгибаться для завязывания узла.

  Вязальная проволока

  Текущий Британский стандарт или руководство по связыванию арматуры можно найти в документе BS 7973-2:2001 ( Распорки и опоры для стальной арматуры и их спецификация. Часть 2. Крепление и применение распорок и опор и обвязка арматура ).

  Приведенные ниже рекомендации в соответствии со стандартом BS 7973-2:2001 относятся к вязке арматуры в различных железобетонных элементах. Следует отметить, что выступающий конец вязальной проволоки не должен входить в бетонное покрытие конструкции. В водозапорных сооружениях это может быть источником утечек.


  Обвязка арматуры в плитах

  Стержни по периметру должны быть привязаны на каждом пересечении. Для стержней до 20 мм включительно перекрестки должны быть завязаны попеременно. Арматура под прямым углом к ​​краю плиты закрепляется путем размещения стержня с указанным торцевым покрытием и связывания его с этого конца внутрь. Если все стержни имеют диаметр 25 мм или более, они могут быть связаны в точках пересечения, превышающих количество перекрестков, но не более чем в 50 раз превышающих размер самых маленьких стержней.



  Обвязка арматуры внутри балок

  Каждое пересечение угла звена с продольным основным стержнем должно быть завязано. Другие стержни внутри звеньев должны быть связаны в центрах 50D. Если в качестве каркаса звеньев используется сварная ткань, она должна быть привязана в центрах 50D к основным стержням. Каждый набор нескольких ссылок должен быть связан вместе.

  Связывание арматуры внутри колонн

  Из-за важности удержания основных вертикальных стержней в правильном положении каждое пересечение между вертикальными стержнями и звеньями должно быть завязано. Для каркасов звеньев, изготовленных из сварной ткани, вертикальные проволоки должны быть привязаны в центрах 50D к основным стержням. Каждый набор нескольких ссылок должен быть связан вместе.

  Обвязка арматуры внутри фундаментов

  Горизонтальная часть стартовых стержней должна быть привязана в каждом пересечении с арматурой фундамента под прямым углом к ​​стартовым стержням и любым стержням, параллельным ей. Вертикальная часть начального стержня должна быть связана на каждом пересечении с любыми звеньями колонн внутри фундамента.

  Обвязка арматуры внутри стен

  Периметральные стержни должны быть привязаны на каждом пересечении. Для стержней до 20 мм включительно перекрестки должны быть завязаны попеременно. Арматура под прямым углом к ​​торцу стены должна быть закреплена путем размещения стержня с указанным торцевым покрытием и связывания его с этого конца внутрь. Если все стержни имеют диаметр 25 мм или более, они могут быть связаны в местах большего чередования, но не более чем в 50 раз больше размера самых маленьких стержней.
