Схема подключения проводов в распределительной коробке: рассмотрим подробно

Выполняем монтаж в распределительной коробке

Правильное подключение проводов в распределительной коробке является весомым фактором надежности вашей электрической сети. А если учитывать, что в распределительных коробках сконцентрировано более 50% всех соединений, то этот элемент вашей электрической сети дома или квартиры становится особенно важным. При этом нельзя забывать и о наглядности подключения, а также его ремонтопригодности. Исходя из всего этого давайте остановимся на распределительных коробках более детально.

Содержание

Правила монтажа распределительных коробок
Подключение различных электроприемников в распределительной коробке
- Подключение групповых проводов
- Подключение розеток
- Подключение выключателя
- Подключение светильника и розетки
Вывод

Правила монтажа распределительных коробок

Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

Расположение распределительных коробок в квартире

Итак:

Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».
Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками.

Проходной же называется коробка, имеющая такую связь.

На фото проходная распределительная коробка с подключением розетки

Итак:

В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Обратите внимание! Этих проводов для однофазной сети должно быть именно три. Из которых один нулевой, согласно п. 1.1.30 ПУЭ должен иметь голубой цвет, один провод защитного заземления, который обозначается желто-зеленым цветом и фазный провод, который может иметь любое другое цветовое обозначение.

Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

Подключение розетки в распределительной коробке

Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Обратите внимание! Все соединения в распределительной коробке следует выполнять при помощи клеммников, пайки, опрессовки или сварки. Этого требует п.2.1.21 ПУЭ, который запрещает применять скрутку.

Если подключение производится в проходной распределительной коробке как на видео, то соединение может быть выполнено как с питающим кабелем, так и с кабелем, питающим другую распределительную коробку. Ведь благодаря соединению между собой они являются одним целым.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна. И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

Подключение двухклавишного выключателя

Итак:

Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.

Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

Схема подключения выключателя от розетки

Прежде всего по методике, описанной выше, подключаем розетку.
Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.

Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Вывод

Как видите, все виды подключения в распределительной коробке вполне можно выполнить своими руками. Главное быть внимательным и не перепутать фазные, нулевые и защитные провода. Самым простым способом для этого является соблюдение рекомендаций ПУЭ. Ведь цветовое обозначение не даст вам скрутить вместе провода разных цветов. А это практически стопроцентная гарантия правильности вашей схемы.

Соединение проводов в распределительной коробке для электропроводки

Электричество представляет ту область, работы в которой не терпят ошибок, которые могут привести к непредсказуемым результатам. Несмотря на эти факты, многие стараются самостоятельно разобраться в электрических сетях, чтобы сэкономить на работах. Очень важно осуществлять грамотное соединение в распределительных коробках, поскольку за этим стоят правильность работы, безопасность, в том числе и пожарная.

Содержание

1 Зачем нужна распределительная коробка
2 Способы соединения проводов
- 2.1 Соединение проводов с помощью скрутки
- 2.2 Скрутка с помощью монтажных колпачков
- 2.3 Соединение проводов с помощью пайки
- 2.4 Соединение проводов с помощью сварки
- 2.5 Соединение проводов с помощью клеммных колодок
- 2.6 Соединение проводов с помощью опрессовки
3 Основные схемы разветвления проводов
- 3. 1 Подключение розеток
- 3.2 Подключение одноклавишного выключателя
- 3.3 Подключение двухклавишного выключателя

Зачем нужна распределительная коробка

Электрические провода, начиная от распределительного щитка, проводятся по всем помещениям дома или квартиры. В каждом помещении эти провода подключаются либо к розеткам, либо к освещению, которое функционирует на основе электрических выключателей, а также осветительных приборов. Провода, которые заводятся в отдельное помещение, в первую очередь попадают в распределительную коробку, а затем идут по своему назначению – одними проводами подключаются розетки, а другими проводами освещение. Именно в распределительной коробке осуществляется подключение этих проводов так, чтобы корректно работала электрическая система – розетки и освещение должно функционировать независимо друг от друга.

Правила устройства электропроводки

Электрические провода разводятся по помещениям так, чтобы их можно было легко найти в случае аварийных ситуаций, а для этого прописаны правила, 4 которые заключены в отдельный раздел под названием «Правила устройства электроустановок» или сокращенно «ПУЭ».

В ПУЭ сказано, что все соединения и ответвления проводов осуществляются в распределительной коробке. Разводка проводов осуществляется на расстоянии 15см от уровня потолка, после чего, если требуется сделать ответвление, провода опускаются под прямым углом. В местах ответвлений устанавливаются распределительные коробки, в которых соединяются провода согласно схеме соединения.

Некоторые формы распределительных коробок

Существуют распределительные коробки для поверхностного, а также для скрытого монтажа электрической проводки. Скрытый монтаж предусматривает в местах установки формирования углублений, в которые устанавливаются распределительные коробки так, чтобы крышки находились заподлицо со стеной. Как правило, распределительные коробки закрывают отделочным материалом (например, заклеивают обоями), чтобы они не портили внешний вид интерьера. Если известна схема соединения проводов, то найти распределительную коробку в случае чего не столь сложно. В некоторых случаях, что в наше время является редкостью, осуществляют поверхностный монтаж. В таком случае, распределительные коробки, как и розетки, как и выключатели, устанавливаются непосредственно на стену (или на другое основание).

Выпускаются распределительные коробки либо круглой, что намного чаще, либо квадратной формы. Обычно имеется четыре вывода для подключения проводов, но может быть и больше. Выводы сделаны так, чтобы можно было подключать провода, помещенные в гофрошланги или в пластиковые трубы. Такой подход позволяет быстро заменять провода в случае аварийных режимов. Зачастую, электрические провода разводятся в штробах – своеобразных углублениях, проделанных в стенах. С одной стороны – это просто, а с другой стороны, в случае повреждения проводов, заменить их очень сложно. В любом случае, лучше все делать так, как требуют ПУЭ.

Использование распределительных коробок позволяет:

Повысить ремонтопригодность электрических сетей. Поскольку имеется доступ ко всем соединениям, можно легко определить характер неисправности и быстро устранить данную неисправность.
Места соединений представляют наибольшую вероятность появления неисправностей. Легкий доступ к местам соединений позволяет осуществлять регулярный осмотр.
Снизить уровень пожарной безопасности, так как постоянный осмотр позволяет своевременно отреагировать на аварийные режимы работы.
Снизить затраты на покупку электрических проводов или кабелей. Электрическая проводка, выполненная без распределительных коробок, требует больших затрат материалов.

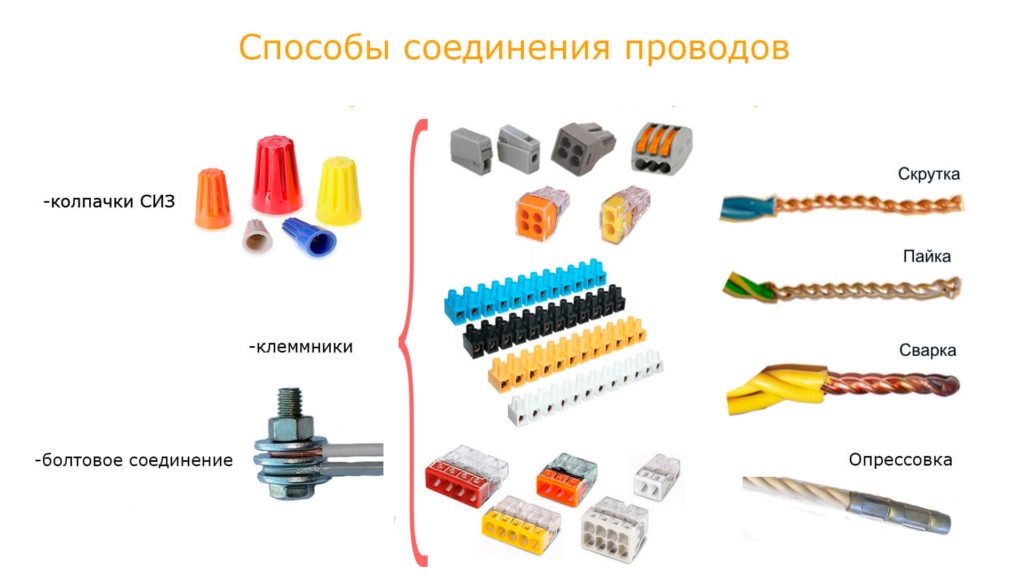

Способы соединения проводов

Проводники в распределительной коробке можно соединять различными способами, при этом имеются сложные варианты, требующие специальных инструментов, а имеются и простые способы, не требующие специальных инструментов.

Соединение проводов с помощью скрутки

Этот вариант считается самым простым, так как для его реализации достаточно иметь обычные плоскогубцы. При этом этот способ считается самым ненадежным, о чем сказано в ПУЭ. В случае ненадежного контакта, возможен перегрев в местах соединения, который может привести к пожару. Может быть использован как временный вариант соединения проводов с последующей заменой на более надежные соединения.

Правильная скрутка электрических проводов

Несмотря на то, что соединение считается временным, необходимо придерживаться ряда правил. Хотя способы соединения одножильных и многожильных проводов практически идентичные, отличия все же имеются.

Многожильные провода следует скручивать в такой последовательности:

Провода зачищаются от изоляции на расстояние до 4-х сантиметров.
Проводники раскручиваются на длину до 2-х сантиметров.
Проводники соединяются встык, на длину раскрутки.
Отдельные проводники скручиваются с помощью пальцев рук.
После этого, проводники скручиваются с помощью плоскогубцев.
Места скруток изолируются с помощью изоляционной ленты или с помощью термоусадочных трубок.

Если проводники одножильные, то скрутка упрощается, хотя технология скрутки практически не отличается: зачищаются провода, после чего они скручиваются между собой сначала вручную, а затем с помощью плоскогубцев. Остается только изолировать места скруток.

ЭТО ГЕНИАЛЬНО! Как правильно соединить провода!

Watch this video on YouTube

Скрутка с помощью монтажных колпачков

Для соединения электрических проводов выпускаются специальные колпачки. В таком случае задача существенно упрощается, а применение колпачков позволяет получить более надежное соединение. Колпачки сделаны из материала, который не поддерживает горение. Внутри колпачка располагается металлическая резьба конической формы. Выпускаются колпачки нескольких размеров, так как они предназначаются для соединения различного количества проводников.

Соединение проводов при помощи колпачка

Чтобы соединить проводники, достаточно зачистить их от изоляции и немного скрутить вручную. После этого на проводники надева6тся колпачок и с усилием прокручивается до тех пор, пока проводники не перестанут вращаться. Можно после этого считать, что проводники соединены.

Соединение проводников в распределительной коробке колпачками

Использование колпачков позволяет сразу же решить все проблемы — осуществление скрутки, а также изоляция места скрутки. Получается не только компактно, но еще и надежно.

Соединение проводов с помощью пайки

Соединение проводов с помощью пайки считается более приемлемым, тем более что для этого необходимо иметь паяльник, а также навыки обращения с ним. В первую очередь необходимо зачистить провода, а затем провода лудятся. Для этого нагревается паяльник, после чего на них наносится тонкий слой припоя с использованием канифоли. Освобожденный от изоляции проводник нагревается с помощью паяльника и в горячем состоянии помещается в канифоль на короткое время. После этого осуществляется процесс лужения. Для этого необходимо, чтобы на паяльнике было немного припоя. Жалом паяльника просто проводится по проводнику, и он приобретает блестящий белый цвет с металлическим отливом, так как цвет припоя соответствующий.

Спаянные провода

Следующий этап включает обычную скрутку проводников по всей технологии. После этого опять нужно взять разогретый паяльник и припой, причем припоя нужно намного больше, по сравнению с лужением. Скрутка прогревается до тех пор, пока не начнет плавиться припой. Расплавленный припой должен попасть между витками, обволакивая место скрутки. Таким способом обеспечивается надежный контакт.

Естественно, что этот вариант соединения не приветствуется среди электриков лишь по той причине, что для реализации этого варианта требуется намного больше времени, нежели в случае с обычной скруткой. К тому же, такой способ соединения обладает плохой ремонтопригодностью. Спаять провода вместе намного проще, по сравнению с их распайкой. Чтобы найти аварийное место, приходится провода распаивать, что в аварийных режимах, когда пропадает электричество, сделать это не так просто.

Пайка скруток, быстрый способ.http://masterovv.ru

Watch this video on YouTube

Соединение проводов с помощью сварки

Это как раз тот вариант, когда необходимо не только иметь специальный инструмент, который имеется не у всех, необходимо иметь навыки работы с ним, тем более что придется сваривать достаточно тонкие провода.

При наличии сварочного аппарата, необходимо выставить сварочный ток:

Около 30А, если свариваются проводники, сечением 1.5 миллиметра квадратных.
Порядка 50А, если необходимо сварить провода, сечением 2.5 миллиметра квадратных.

Для сварки проводов из меди не подходят обычные электроды, поэтому потребуются графитовые электроды. Процесс непростой, так как одним концом от сварочного аппарата придется подсоединиться к нижней части скрутки, а электродом нужно коснуться верхней части скрутки. Сварка осуществляется за доли секунды, поэтому очень важно не передержать, иначе скрутка сгорит. После этого остается лишь заизолировать места соединений. На видео можно посмотреть, как правильно это сделать.

Соединение проводов в распредкоробке распайке путем скрутки со сваркой

Watch this video on YouTube

Соединение проводов с помощью клеммных колодок

Существует еще один вариант соединения проводов в распределительных коробках – это соединение с помощью клеммников (клеммных колодок). Существуют клеммные колодки на основе специальных зажимов, а также обычные винтовые. Соединение достаточно простое, так как достаточно вставить несколько зачищенных проводов в металлическую гильзу, после чего они зажимаются с помощью специальных зажимов или с помощью обычных винтов.

Клеммные колодки на основе винтовых зажимов выполнены в пластмассовом корпусе, внутри которого располагается контактная пластина. Современные контактные колодки выполнены со скрытыми контактами, а контактные колодки старого образца выполнены с открытыми контактами. Несмотря на такие различия, принцип их работы абсолютно идентичный.

Соединение проводов в распределительной коробке при помощи клеммных колодок

Недостаток клеммных колодок заключается в том, что соединение двух и более проводников в одном гнезде связано с трудностями, так как каждое гнездо предназначается для подключения одного проводника.

Клеммники Ваго относятся к другому виду соединительных колодок, так как такие зажимы позволяют соединять провода намного быстрее и надежнее, но при этом они занимают больше места. В основном отдают предпочтение двум видам:

Единственный недостаток этих зажимов заключается в том, что они эксплуатируются при значительно меньших токах, хотя такие токи, как 24 ампера для проводников сечением 1.5 мм квадратных, а также такие токи как 32 ампера для проводников сечением 2.5 мм квадратных, сравнительно не малые для электрической сети дома или квартиры. Другими словами, они специально рассчитывались для подобных условий эксплуатации.

Монтаж распаечной коробки

Watch this video on YouTube

Соединение проводов с помощью опрессовки

Этот вариант соединения больше подходит для электрических сетей, которые работают с большими токовыми нагрузками. Если говорить о бытовых потребителях, то здесь просто не имеет смысла пользоваться такой технологией соединения. Следует также учитывать то, что потребуются специальные гильзы и специальный инструмент – клещи. О том, как можно на практике реализовать такой способ соединения, можно увидеть в видео.

В распредкоробках опрессовкой соединяю кабельные линии

Watch this video on YouTube

Основные схемы разветвления проводов

Способы соединения проводов – это одно, а знания того, куда и какой проводник подключать – это совсем другое.

Подключение розеток

Как правило, тем более в последнее время, розеточная группа проводов, а также осветительная группа проводов разделены, и функционируют независимо друг от друга. Несмотря на это, эти линии могут находиться в одной распределительной коробке, если точек подключения минимальное количество. В противном случае, розеточные линии и линии освещения могут иметь свои распределительные коробки, которые подключены отдельными проводами к распределительному щитку. Разводка проводов осуществляется разноцветными проводами. Коричневый провод считается фазным проводом, голубой (синий) провод считается нулевым проводом, а желто-зеленый провод соединяется с заземлением, хотя могут быть и другие варианты расцветки проводов.

Схема расключения розетки в распределительной коробке

Провода одного цвета всегда соединяются в отдельные группы, чтобы легче было находить неисправности, а также осуществлять настройку.

Провода заводятся в распределительную коробку, обрезаются до определенной длины, после чего зачищаются от изоляции и соединяются необходимым способом.

Возможна разводка проводов, как трехжильными, так и двухжильными проводами, без проводника заземления (желто-зеленого цвета). Кроме этого, часто используется «лапша» или кабельная продукция с одноцветными (обычно белыми) проводами. В таком случае придется вооружаться прибором, с помощью которого вызваниваются проводники, иначе можно спутать, соединив фазный провод с нулевым проводом, что приведет к короткому замыканию. После прозвонки, каждый провод отмечается, например куском изоленты. Если проводов два, то помечается фазный провод, а нулевой провод помечать не имеет смысла.

Подключение одноклавишного выключателя

Если розетки подключаются параллельно, фазный проводник к фазному проводнику, а нулевой проводник к нулевому проводнику (если имеется заземляющий проводник, то они также подключаются друг к другу). Если в схеме имеется выключатель, то здесь немножко сложнее, хотя эта сложность достаточно условная. Единственное, что в распредкоробку будет входить три провода:

Провод подключения к сети.
Провод подключения от осветительного прибора.
Провод от выключателя.

Поскольку назначение выключателя заключается в коммутации источника освещения, то он включается в разрыв фазного проводника. На изображении ниже можно увидеть, как подключается выключатель.

Подключение одноклавишного выключателя в распредкоробке

Если внимательно посмотреть, то получается, что один (фазный) провод подключается к выключателю, после чего провод с выключателя подключается к осветительному прибору, а осветительный прибор затем подключается к нулевому проводу. Если имеется заземляющий проводник, то они соединяются в распределительной коробке напрямую между собой.

Схема подключения одноклавишного выключателя

Watch this video on YouTube

Подключение двухклавишного выключателя

Двухклавишные выключатели используются тогда, когда необходимо освещение разбить на две группы. В таком случае осветительный прибор подсоединяется к линии с помощью трехжильного кабеля. Один из проводов подключается непосредственно к нулевому проводу, а два других к двухклавишному выключателю (к его независимым контактам).

Схема подключения двухклавишного выключателя

Что касается двухклавишного выключателя, то в нем имеются два зависимых контакта (два общих контакта), которые необходимо соединить с фазным проводом.

Схема подключения проводов для двухклавишного выключателя

Это видео демонстрирует способ подключения двухклавишного выключателя.

Схема подключения двухклавишного выключателя

Watch this video on YouTube

Как подключить распределительную коробку для розеток и цепей освещения

Как подключить электрическую распределительную коробку. Распределительная коробка используется для добавления ответвления или расширения цепей и направления питания к источникам света и дополнительным розеткам. Рекомендации по подключению электрической распределительной коробки с простыми схемами подключения распределительной коробки, включая информацию о распределительных коробках на 20 и 30 ампер. Убедитесь, какой тип распределительной коробки следует использовать для кольцевой магистрали, радиальных цепей и цепей освещения. Также содержит советы по безопасности и информацию о том, как закрепить распределительные коробки и обеспечить их доступность.

Предупреждение: Для выполнения электромонтажных работ необходимо соблюдать Правила электротехники – Нажмите здесь для получения дополнительной информации.

Безопасная работа с распределительными коробками

Часть P новых строительных правил может включать проверку любых дополнительных схем квалифицированными электриками при продаже дома. Это может повлиять на вашу продажу, вы можете нарушить закон, и ваша страховка дома может быть недействительной. Пожалуйста, будьте абсолютно уверены, что вы знаете, что делаете, и проверьте всю свою работу у квалифицированного электрика. Убедитесь, что вы отключили все питание и изолировали цепи, с которыми вы работаете. .

Для чего используются соединительные коробки?

Распределительные коробки можно использовать для подключения дополнительных розеток к цепям, добавления точек освещения, расширения цепей, и вообще они являются способом получения питания от существующего источника и передачи его где-то еще. Их также можно использовать для ремонта.

Если провод поврежден, поврежденный участок можно отрезать и снова соединить два участка с помощью распределительной коробки.

Вкратце, они используются для безопасного соединения проводов или ответвления от электрической цепи. Всякий раз, когда вам нужно соединить два или более электрических провода, вам следует использовать распределительную коробку. В результате они широко используются и очень полезны для всех, кто занимается электромонтажом и электрикой.

Вы можете подумать, что блочные соединители выполняют ту же работу, и вы будете правы, но они оставляют открытыми довольно большие участки проводки, и если вы сняли с проводов длинные участки защитной оболочки, оголенные провода под напряжением могут быть легко доступны и представляют очевидную опасность.

Распределительные коробки имеют преимущество, заключающееся в том, что вся проводка и соединения размещаются внутри самой распределительной коробки, не оставляя оголенных проводов, к которым можно прикоснуться или ударить.

Распределительные коробки также можно использовать для добавления света и выключателей. Для получения дополнительной информации см. наш проект освещения и выключателей.

Типичная распределительная коробка — их можно приобрести в нашем интернет-магазине здесь

Описание типов электрических распределительных коробок

Электрические распределительные коробки бывают разных типов. Есть два ключевых отличия, на которые вам нужно обратить внимание при покупке распределительной коробки:

Номинальное значение
Клеммы

Существуют также различные типы распределительных коробок, которые можно использовать. Каждый из них немного отличается в зависимости от производителя (расположение клемм, немного разные молдинги и т. д.), но основные элементы должны быть одинаковыми:

Стандартная распределительная коробка
Необслуживаемая распределительная коробка или распределительная коробка Wagobox

Мы объясним различия между эти типы распределительных коробок и их различные преимущества вкратце, однако важно, чтобы у вас был правильный рейтинг, какой бы тип вы ни выбрали.

Номинал распределительной коробки в амперах

Распределительные коробки рассчитаны на ампер, чтобы защитить их, вас и цепь. Убедитесь, что у вас есть правильный ящик для правильной работы. Для кольцевой магистрали (подробнее о кольцевой сети можно найти в нашем проекте здесь), а также для радиальной цепи (подробнее о радиальных цепях в нашем проекте здесь) потребуется распределительная коробка на 30 ампер, а для цепи освещения (хотя вы можете купить распределительную коробку на 5 ампер). коробки) потребуется распределительная коробка на 20 ампер.

Используемый номинал должен отражать ток цепи, в которой он будет использоваться. Можно использовать распределительную коробку с более высоким номиналом тока в цепи с более низким номиналом, но не наоборот. Подводя итог:

Кольцевая сеть и радиальные цепи = 30 ампер
Цепи освещения = 20 ампер

Клеммы и проводка соединительной коробки

Соединительные коробки поставляются с 3, 4, 5 или 6 клеммами. ваш проект. Клеммы — это места, где соединения будут выполняться путем вставки жилы провода с любой стороны или прокладки проводки, а затем завинчивания клеммы для создания безопасного электрического соединения и соединения.

Распределительная коробка с 3 клеммами, используемая для соединения двух секций проводки вместе

По сути, в распределительной коробке используются клеммы трех типов:

Одновинтовая клемма. одна единственная точка подключения. Обычно они находятся в стандартной распределительной коробке и позволяют подсоединять большее количество или размеры кабельных жил, чем клеммы других типов.
Одновинтовые клеммы внутри распределительной коробки
Винтовые зажимы для сборных шин. Жилы кабеля вставляются в собственные отверстия, а затем надежно закрепляются путем завинчивания их. Важно убедиться, что отверстие клеммы достаточно большое для того, чтобы в него поместилась жила кабеля. Эти клеммы относительно быстро и легко работают с шинными клеммами
в распределительной коробке
Простота подключения/необслуживаемые клеммы – каждая жила кабеля вставляется в свое отверстие в клемме. Кабели либо фиксируются рычагами, либо защелкиваются. Количество жил, которые можно подключить к каждой клемме, ограничено количеством отверстий в каждой клемме — обычно от 2 до 8. Они очень быстро подключаются и просты в использовании.
Клеммный соединитель Easy Connect, не требующий технического обслуживания

Круглые или квадратные распределительные коробки

Не требуется, чтобы распределительная коробка была круглой или квадратной, обычно они бывают и теми, и другими. Как правило, более распространенные круглые распределительные коробки обычно используются для кабелей с меньшим током.

Сильноточная распределительная коробка — изображение предоставлено Bartec

Все более распространенными являются распределительные коробки, не требующие обслуживания. Они предназначены для замены стандартных круглых распределительных коробок, обычно используемых в бытовой электропроводке. Причина, по которой они стали настолько популярными, заключается в том, что они могут сэкономить почти 75% времени, необходимого для подключения традиционной распределительной коробки.

Распределительная коробка необслуживаемого типа

Подключение распределительной коробки

В этом разделе объясняется, как выполнить подключение традиционной или стандартной распределительной коробки. Не имеет значения рейтинг или количество терминалов, процесс в каждом случае одинаков.

Соединение двух отрезков провода вместе

Дважды проверьте, отключено ли питание и подключите распределительную коробку, как показано ниже:

Распределительная коробка Схема подключения – подключение кабелей с помощью распределительной коробки

Создание ответвления с помощью распределительной коробки

Если вы хотите отвести ответвление от текущей цепи, чтобы обеспечить питанием новую розетку света, опять же, убедитесь, что питание отключено, а цепь изолирована и подключите соединение поле, используя метод, описанный ниже.

Соединительная коробка со схемой ответвления — Добавление ответвления с помощью соединительной коробки

Крепление кабелей к соединительной коробке

С кабелей следует снять изоляцию, чтобы открыть жилы кабеля, но убедитесь, что вы не делаете этого за пределами соединительной коробки сам. Кабель, выходящий из распределительной коробки, должен быть целым и неповрежденным.

Перед подключением к клеммам необходимо зачистить жилы кабеля. Старайтесь выставлять минимальное количество проводника по мере необходимости. Обычно для этого достаточно 10 мм.

Используйте зеленую и желтую земляную оболочку, чтобы покрыть землю, которая, скорее всего, будет открыта.

Какие цветные провода какие?

Цвета проводки для Великобритании претерпели изменения в марте 2004 года. Традиционные красный под напряжением и черный нейтральный цвет были заменены на коричневый под напряжением и синий нейтральный. Заземляющий провод остается желтым и зеленым, если он покрыт оболочкой, но он также может оголиться. Как указано выше, если он голый, вы должны прикрыть его каким-нибудь рукавом, чтобы указать, что это земля.

Для получения дополнительной информации см. также наш проект «Новые цвета проводки и кабелей» для полного объяснения используемых цветов кабелей.

	До марта 2004 г.	После марта 2004 г.	Красный	Коричневый
Нейтральный	Черный	Синий
Земля	Зеленая и желтая или оголенная жила	Зеленая и желтая или оголенная жила

Крепление распределительной коробки после установки

Соединительные коробки должны быть прочно закреплены на прочной подходящей поверхности и должны быть доступны. Эти правила предусмотрены в правилах 17-й редакции и должны соблюдаться. Прикрутите основание распределительной коробки к балке или стропилу через крепежные отверстия, указанные на рисунке ниже.

Детали распределительной коробки

Это не обязательно означает, что они должны быть видны, их можно крепить в пустотах пола или крыши. Доступность означает, что строитель или электрик может легко снять часть пола или потолка и т. д. и получить доступ к распределительной коробке, когда это необходимо. Распределительные коробки нельзя заглублять в гипс или другие подобные материалы.

Кабели, идущие в распределительную коробку и выходящие из нее, также должны быть закреплены на подходящей устойчивой поверхности. В противном случае может иметь место «механическое напряжение», и со временем провода могут ослабнуть, что приведет к ослаблению соединений. Кабели следует закреплять с помощью кабельных зажимов или хомутов.

Также внимательно ознакомьтесь с правилами для кольцевых и радиальных сетей. Вы ограничены в длине кабеля, который вам разрешено использовать в обеих цепях, и длинные ответвления могут привести к превышению лимита и перегрузке цепи!

В этом случае вы просите схему использовать намного больше энергии, чем она рассчитана. Больше энергии = больше тепла, и кабели могут загореться!

Для получения подробной информации о правилах и получения дополнительной консультации специалистов загрузите последнюю версию утвержденного документа P, доступную на веб-сайте портала планирования.

Вы также можете прочитать краткий обзор правил по электротехнике и их значения, посетив наш проект Approved Document P здесь.

После того, как распределительная коробка закреплена на надежной поверхности, а проводка подключена к клеммам и проверена, вы можете закрыть распределительную коробку, ее нельзя оставлять открытой и открытой. Крышка завинчивается с помощью прилагаемого крепежного винта (или, возможно, винтов) через крышку и прикрепляет ее к основанию. Часто необходимо отрегулировать проводку внутри распределительной коробки, чтобы закрыть крышку. Не закрывайте крышку винтом с усилием, так как это может привести к повреждению кабелей.

Запутался или запутался в проводке и электрике?! Получите профессиональную помощь — изображение предоставлено Active Rain

Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

Как подключить несколько цепей в распределительной коробке

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Можно ли провести более одной цепи через одну распределительную коробку? Проводка распределительной коробки и несколько цепей.

Видео по электрике №1

Автоматический переключатель резерва генератора
и подпанель электрической цепи

Загляните на мой канал YouTube и подпишитесь на мои видео
» Спроси у электрика «
ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Электропроводка распределительной коробки

[ad#block] Электрика Вопрос: Можно ли провести более одной цепи через одну распределительную коробку?

У меня правильно подключен потолочный вентилятор.
Предполагая, что распределительная коробка имеет достаточную мощность, я хочу провести отдельную цепь через эту коробку, чтобы разделить цепь, которая затем пойдет двумя разными путями для питания розетки на одной стене и двух других розеток на другой стене. стена.

Спасибо за совет.
Ларри

Этот вопрос по электропроводке пришел от Ларри из Нокомиса, Флорида.

Ответ Дейва:
Ларри, спасибо за вопрос по электропроводке.

Подключение нескольких цепей

Применение: подключение электрических цепей.
Уровень квалификации: от среднего до продвинутого — лучше всего устанавливать лицензированный подрядчик по электротехнике или сертифицированный электрик.
Необходимые инструменты: Сумка электриков с ручными инструментами для черновой проводки, электрическая дрель и сверла, а также удлинитель.
Расчетное время: Зависит от масштабов проекта, типа конструкции и доступного доступа к зоне проекта.
Меры предосторожности: Любая существующая проводка в непосредственной близости, которая может мешать установке, должна быть идентифицирована, отключена и помечена.
Примечание. Установка дополнительной электропроводки должна производиться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.

Электропроводка распределительной коробки и несколько цепей

Как указано в этом вопросе, если в распределительной коробке есть необходимые кубические дюймы для проводки, которая будет установлена, тогда да, допустимо иметь более одной цепи в одной электрической коробке. или распределительная коробка.

Вы можете заметить, что на большинстве распределительных коробок указано количество проводов, которое разрешено для наиболее часто устанавливаемых сечений проводов домашней электропроводки.
Поскольку вы устанавливаете потолочный вентилятор, убедитесь, что коробка имеет допустимый вес и одобрена для потолочных вентиляторов.

Подробнее о распределительных коробках и электропроводке

Бытовые электрические распределительные коробки

Электрические распределительные коробки для домашней электропроводки

Общие сведения об электрических распределительных коробках и их назначении. Домашняя электропроводка — это процесс установки электрического провода в место, которое будет обслуживать электрические устройства или бытовую технику. Одним из очень важных компонентов является коробка, куда будет устанавливаться провод. Тип и размер электрических коробок домашней проводки будет зависеть от размера цепи, применения и ее местоположения.

Коды домашней электропроводки

Коды электроустановок для домашней электропроводки

Справочник электрических норм, описывающий методы подключения электрических цепей и электрические коробки.

Проводка цепи

Проводка электрической цепи

В этой статье рассматриваются общие электрические цепи дома на 120 и 240 В, а также установленные автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.

Вам также может быть полезно:

Видео по электрике #2

Как подключить розетку GFCI

без провода заземления

Загляните на мой канал YouTube и подпишитесь на мои видео
» Спроси у электрика «
ПРИМЕЧАНИЕ. Список всех моих полезных видео
Отображается в конце этого видео
Продолжайте смотреть, так что я могу помочь вам правильно подключить!

Руководство Дейва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Идеально подходит для домовладельцев, студентов,
Разнорабочий, разнорабочие и электрики
Включает:
Электропроводка розеток GFCI
Электропроводка домашних электрических цепей
Розетки 120 и 240 В
Электропроводка

6 Выключатели освещения

6 6 Re и 4-проводная электрическая плита
Электропроводка 3-жильный и 4-жильный кабель сушилки и розетка для сушилки
Поиск и устранение неисправностей и ремонт электропроводки
Методы прокладки проводки для модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании.
