Проем под лестницу на второй этаж: особенности расчетов и монтажа

Проем под лестницу на второй этаж определяется исходя из высоты подъема, варианта конструкции, площади, угла наклона и числа ступенек. В случае с прямым типом устройства угол наклона меньше, нежели у поворотного изделия.

Лестничная установка между этажами здания

Устройство сооружения

Содержание

• 1 Устройство сооружения
• 2 Нормативные параметры: Ступеньки
• 3 Высота и глубина
• 4 Длина установки
• 5 Пример расчетов
• 6 Вычисления параметров
• 7 Разновидности установок
• 8 Возведение сооружения

В состав устройства входят:

1. Опорные балки в виде тетив или косоуров.
2. Опорные столбы, размещаемые для винтовых сооружений.
3. Ступеньки.
4. Перила, включающие балясины и поручни.

Если выбран большой проем для лестницы на второй этаж, тетивы размещают с боковых сторон. Они прикрывают с торцов ступеньки, вставляемые между опорами с дальнейшим креплением. Проступи с подступенками утапливают в установке. Если устанавливается косоур, то ступеньки укладывают поверх него. Тетивы создаются в виде двух конструкций, но не более. А косоуры, исходя от ширины марша.

Лестничная установка между перекрытиями

Размер проема для лестницы на второй этаж предусматривает установку от 1 до 4 косоуров (несущих и дополнительных). Проступью считается горизонтальная деталь ступеньки, а подступенком – вертикальная. Последний не является обязательным. Перила выступают в качестве опоры для придания безопасных свойств.

Разделяют 2 основные группы лестничных конструкций:

1. Криволинейный тип. Они выполняются в поворотном и винтовом исполнении.
2. Маршевый вариант. Прямой с площадками промежуточного или поворотного типа или без них.

Нормативные параметры: Ступеньки

Расчет проема для лестницы на второй этаж начинается с оапределения основных параметров. Промежуток между уровнем чистого пола двух перекрытий выступает в качестве высоты. При определении числа вертикальных частей ступени, необходимо придерживаться рекомендуемого параметра их высоты 15-18 см.

Лестничное сооружение для подъема на верхний этаж

Однако, не исключено уменьшение до 12 см или увеличения до 20 см. При определении количества ступеней, полученный результат необходимо округлить. Расчеты производятся путем деления общей высоты на размер подступенка.

Для того, чтобы правильно рассчитать проем для лестницы на второй этаж, важно помнить, что один марш включает 3 – 18 ступенек. При увеличении количества, производится разбивка на 2-3 марша, разделенных ровными и поворотными площадками.

Параметры высоты и глубины ступенек должны обладать равными размерами в пределах одного марша. Это требуется для того, чтобы шаг при движении пользователя вверх не сбивался.

Лестничное сооружение для внутреннего размещения

Высота и глубина

Нормативный размер проема под лестницу на второй этаж составляет 2м в высоту. Глубина ступеней 23,5 до 35,5 см, но оптимальный параметр достигает до 28-32 см. Для создания точных расчетов потребуется формула, где обязательным критерием выступает сумма высоты (h) и глубины (b) ступенек в плане, равная 47 см.

Проще говоря, глубина проступи:

b = 47 – h.

Результаты подсчета принимают за основу в случае, если они удовлетворяют предусмотренным параметрам.

Можно рассчитать лестницы на второй этаж для узкого проема. Этому способствует другое соотношение высоты/ширины ступенек:

b = 63 – 2a.

Лестничное устройство для внутреннего монтажа

Длина установки

Для определения параметров применяется определенное ранее число ступенек в марше, за вычетом одной. Полученные показатели перемножают между собой.

При условии, что длина слишком большая, создается поворотная конструкция на 90 или 180 гр. Она дополнится промежуточными участками или забежными ступенями.

Промежуток по вертикали варьирует в пределах 190-200 см. Это исключает возможность травмирования при подъеме или спуске одного человека.

Важно! Рекомендуемая ширина проема для лестницы на второй этаж варьирует в пределах 900 – 1400 мм.

Пример расчетов

Для создания проекта определяются основные размеры:

• Н – отрезок между перекрытиями. При этом учитываются все подшивки поверхностей.
• План здания 1-го этажа, где необходимо указать направление передвижения D по ступенькам и начала захода на марш E.
• Длина шага 60 – 64 см. Горизонтальная и вертикальная часть лестницы вычисляются по расчетным данным: 2А+В = 60…64 см.
• Глубина ступени составляет 20 – 32 см. Высота подступенка составляет 15 см.
• Угол подъёма составляет от 23 до 37°. Если подъем меньше угла 23° – лестницу можно заменяют пандусом (ровной площадкой под наклоном), если больше 45°, то можно соорудить приставную или раскладную конструкцию.

Лестница для установки в доме

Вычисления параметров

Зная место для расположения установки в плане (например, 500 см) и высоту комнаты (300 см), число ступенек легко узнать путем деления высоты здания на высоту подступенка (15 см): 300 : 15 = 20 ступенек.

От 20 отнимается 1 ступенька (пол верхнего перекрытия выступает в качестве ступени) = 19 ст.

Потом 500 см : 19ст. = 26,32 см – ширина проступи.

Затем используется приведенная ранее формула 2А+В = 56,32 см, подъём образован под наклоном 29,4°. Рекомендуемый параметр 60-64 см не соответствует расчетным данным.

Однако, если создать 17ступеней с высотой 17,65 см и шириной 28 см, получается 63,29 см, что нас устраивает. Угол подъема составляет 32,2° и а длина 448 см. Это позволяет определить тип конструкции. Отрезок между ступенькой и потолком составляет 1,9–2 м. Этот параметр не должен изменяться на всей длине марша.

Стандартная лестничная установка

Ширина марша равна ширине выхода на клетку:

• Внутриквартирные сооружения составляют 90 – 100 см.
• Здания с повышенным уровнем комфорта 1,25–1,5 м.
• Садовые домики оснащаются маршем с шириной 70 – 80 см.

Ширина 80 см предусмотрена для вспомогательных конструкций простой формы. К ним относится подвальная или чердачная установка. Определение ширины производится между перилами или между балясинами и стеной.

Винтовые сооружения создают промежуток от центральной опоры до крайней части ступеньки. Оптимальный размер 110 см. Между маршами, размещенными во встречном друг другу направлении, предусмотрен промежуток от 10 см.

По аналогичной технологи создается лестничное устройство с забежными ступеньками с разворотом на 180°.

Классическая лестница из дерева

Разновидности установок

Оптимальным решением в выборе ступеней выступает поперечная планка в 300 мм, а подъем 170 мм. Данные показатели образуются при наклоне марша в 30 – 40 гр. Кроме этого, существует ряд других важных требований:

1. Установка лестницы производится в нежилой части здания.
2. Межуровневые лестницы могут выходить на чердак. Тогда выход приходится близко к продольной оси чердака.
3. При расчетах, катет, расположенный против угла в 30 гр., равен ½ гипотенузы. То есть, если высота потолков 3 м и уклон 30 гр., длина проема равна 6 м.
4. Установка винтовых сооружений образует крутой угол. Это обусловлено ограничением в наличии свободного пространства.
5. Лестницы бывают открытыми и встроенными. Первые монтируются там, где исключено загромождение пространства массивными сооружениями. А встроенные размещаются там, где необходимо использовать пространство под лестницей (санузел или кладовая).
6. Если дело касается монолитных перекрытий или перекрытий плитами ЖБИ, разрабатывается отдельный проект.

Классическое лестничное устройство из массива

Возведение сооружения

Начало работ определяется измерением расстояния между проемами и параметров проема. Затем составляют проект, где отмечаются все габариты и тип конструкции, указывается материал для косоура или тетивы, угол подъёма. Подсчитывается число рядовых балясин и размер перил.

При подготовке материалов, создается разметка косоура с внутренней стороны изделия. Запиливают косоур устройства посредством лобзика.

Фрезеруются наружные части. Доводятся фрезерованные части косоура абразивом (шкурка №8, затем №4). Шлифовка ЛШМ производится с зерном на 100, а затем 180. Аналогом ЛШМ выступает ВШМ.

Расчет подъема ступени

Монтируется пристенная опора левой части сооружения.

Размещается подпорный столб (временная поддерживающая планка) и производится установка внешнего косоура 1-ой правой части. Выставляются оба косоура по уровню. Примеряют опору лестничной установки с пазом под шип косоура.

Запиливается вертикальная часть ступени. Размещается пристенная и наружная часть косоура второго сегмента деревянного устройства. В одночасье отделывается проём деревянными щитами. Все стыковки обеспечиваются посредством клея.

Резка лестничных проемов на второй этаж: расчет размеров

Содержание

• 1 Разновидности
• 2 Основные требования к лестничным проемам
• 3 Расчёты
• 4 Изготовление лестничного проема

В процессе проектирования лестницы важным этапом является также расчет лестничного проема. Проем под лестницу – это отверстие, сделанное в перекрытии, которое необходимо, чтобы установить конструкцию. Для того чтобы при монтаже лестничного марша не возникло сложностей, а также чтобы спуск на лестницу был удобным и безопасным, необходимо максимально точно произвести все расчёты. Как сделать лестничный проем, а также каковы его оптимальные параметры, мы рассмотрим в данной статье.

Разновидности

Проем под лестницу на второй этаж может иметь различную форму. В зависимости от конструктивного исполнения выделяют несколько видов проемов для лестницы:

• Круглой формы. Этот тип используется при установке винтовых лестниц. Он смотрится очень аккуратно, оригинально и изящно.
• Прямоугольной формы. Именно такой проём чаще всего конструируют при установке лестниц в частных домах. Этот вид наиболее прост в плане проектирования и дальнейшей отделки. Размеры проема должны соответствовать параметрам лестничного марша.
• В форме полукруга или овала. Эта разновидность также прекрасно подходит для винтовых конструкций, великолепно смотрится в совокупности со спиральной лестницей, имеющий разные обороты.
• Проем нестандартной формы. Обычно такие проемы являются частью уникальных дизайнерских интерьеров. Это могут быть трапециевидные формы, многоугольники или что-то другое. Хозяева стремятся создать в доме необычную оригинальную конструкцию, а полёт дизайнерской фантазии зачастую не имеет границ.

Основные требования к лестничным проемам

1. Резка лестничных проемов в перекрытиях в обязательном порядке  предполагает наличие свободного пространства снизу. Площадка должна быть не менее 1 м в длину. А если рядом с ней расположено более одной двери, то ее площадь должна быть ещё больше, чтобы было возможным одновременное открывание дверей и безопасное перемещение человека по лестнице.
2. Конструируя лестничный проем, ориентируются на среднестатистический рост человека. Поднимаясь по лестнице, он не должен касаться головой потолка ни на одной из ступеней. Чем просторней проём лестницы, тем удобнее будет ею пользоваться.
3. Лестничный проем должен быть хорошо укреплен, чтобы в ходе эксплуатации лестницы перекрытие не обрушилось.
4. Проём для прямой лестницы должен иметь прямоугольную форму, винтовые конструкции требуют создания круглого проема.

Расчёты

При монтаже проема для лестницы на второй этаж необходимо сделать расчёт размеров проема. Если лестница состоит из одного марша, то ширина лестничного проема будет равна на ширине ступеней с учётом расстояния, необходимого для установки перил. Двухмаршевые конструкции предполагают удвоенную величину данного параметра.

Длина проема напрямую определяется уклоном лестницы. В среднем расстояние между каждой ступенью и перекрытием должно составлять не менее 2 м.  В точке, где высота становится ниже данной отметки, как раз и должен начинаться лестничный проем.

Теперь рассмотрим, как рассчитать проем для лестницы на второй этаж. Для этого вам необходимо будет в первую очередь определить длину,  ширину лестницы, глубину и высоту ступеней, а также высоту лестничного пролета.

Рекомендуемым размером высоты ступеней является интервал 15-18 см. Для того чтобы определить их количество, расстояние от пола до потолка делят на высоту ступени. Полученный результат округляют. Как правило, количество ступеней одного лестничного марша составляет от 3 до 18. Если ступенек больше, то лестницу разбивают на несколько маршей, разделяя их промежуточными площадками.

Если вы планируете лестницу на мансарду, то достаточно ширины проема в рамках 60-70 см. Регулярно используемая лестница, спускающаяся в помещение, объединяющее несколько комнат, предполагает ширину проема не меньше 80 см.

Точка начала лестничного проема определяется следующим образом:

• Вычисляется высота помещения от пола до потолка.
• От данного параметра поочередно отнимается высота, на которой будет расположена каждая из ступеней лестницы.
• Вычисление прекращается, когда полученное число составляет менее 200 см. Именно в этой точке необходимо начать резку проема.

После определения размеров проема для лестницы необходимо добавить по 5 см на каждую сторону. Это нужно, чтобы после монтажа конструкции было удобнее осуществлять ее отделку.

Изготовление лестничного проема

1. Осуществив расчёт основных параметров будущей лестницы и проема, составьте подробный проект. Нанесите на него все имеющиеся значения. При проектировании ширины лестничного проема не забудьте добавить к ширине ступени расстояние, необходимое для установки ограждений.

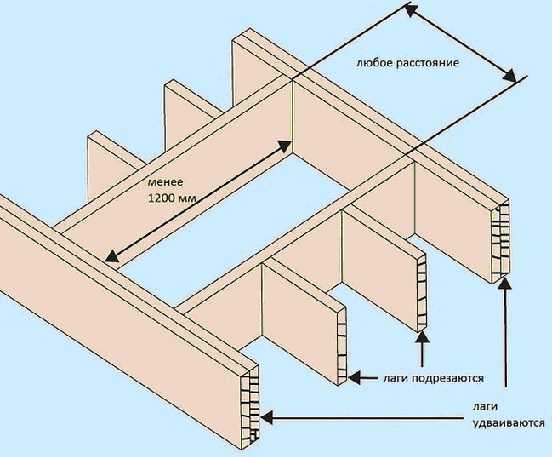

2. Нанесите контур с размерами лестничного проема на перекрытие. Удалите напольное покрытие в рамках имеющейся разметки.
3. Далее производится демонтаж части балок. Их удаляют, соединяя между собой оставшиеся элементы. Обязательно усильте конструкцию, добавив поперечные балки, имеющие такое же сечение, как основные. Закрепите их на металлические уголки по всей длине проема.
4. Надежно зафиксируйте установленные бруски со всех сторон.

Как сделать армированный лестничный проем в перекрытии из бетона смотрите на видео.

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Adblock
detector

Вырезать отверстие в полу для лестницы

Видео: https://youtu.be/ss1fZqK2jrg

Пошаговые инструкции:

После того, как вы вставили лестницу, вам нужно будет вырезать пол, чтобы разместить лестницу. В этом видео мы рассмотрим разные виды полов и как их резать.

По умолчанию при создании помещения отделка пола вставляется автоматически. Вы можете увидеть этот пол, просмотрев модель в виде плана 2D-конструктора, который отображает отделочные материалы помещения в 2D-виде, или вы также можете увидеть пол в 3D-виде. Автоматический пол отлично подходит для быстрой визуализации. Нет необходимости в дополнительном шаге, чтобы вставить полы, и если вы переместите или расширите комнату, пол также увеличится. Однако у них есть ограничение; в них нельзя прорезать дырку. Итак, если у вас есть комната, в которой нужно отверстие в полу, вы должны удалить автоматический пол и использовать обычный инструмент для пола.

Щелкните левой кнопкой мыши, чтобы выбрать пол, щелкните правой кнопкой мыши, обратите внимание, что нет возможности вырезать отверстие в полу. Выберите Удалить . Пол исчез.

Выберите Вставка>Этажи>Этаж за помещением или выберите значок Этаж за помещением на вкладке Здание.

Выберите этаж из каталога и щелкните левой кнопкой мыши внутри комнаты. Пол заполнит пространство: щелкните правой кнопкой мыши и выберите Готово .

Щелкните левой кнопкой мыши на этаже, который вы только что вставили. Обратите внимание, что у него есть ручки на каждом углу и в средней точке каждого края. Форма пола, вставленного вручную, может изменяться, что делает его более гибким, чем автоматический пол. Щелкните правой кнопкой мыши, и вы увидите список дополнительных инструментов редактирования пола, созданного вручную, включая «Вырез». Чтобы точно обвести лестницу, мы вернемся к 2D-виду в плане, чтобы увидеть контур лестницы, поднимающейся из подвала.

Выберите Вид>2D-план или выберите значок 2D-план.

Выбрать Правка>Выбрать предыдущий . Он выберет этаж. Он запоминает последний выбранный элемент, даже когда вы меняете представление.

Щелкните правой кнопкой мыши и выберите Вырезать Проем .

Выберите начальную точку для проема, затем продолжите выбор точек, чтобы определить размер и форму проема. Обратите внимание, что вам не нужно снова выбирать начальную точку, чтобы закончить контур — последняя выбранная точка всегда связана с начальной точкой.

Щелкните правой кнопкой мыши и выберите Готово .

В полу появляется отверстие. На каждом краю будут ручки, если вам нужно отрегулировать размер и форму отверстия.

Envisioneer также предлагает инструмент для структурного перекрытия, который сочетает в себе обшивку пола, балки, ободную доску и плиту порога для простой установки за один шаг. После вставки можно вырезать отверстие, чтобы снять часть обшивки пола и отрегулировать балки.

Для вставки несущего перекрытия:

1. Выберите Вставка > Несущий этаж > Несущий этаж по помещению или щелкните стрелку вниз рядом с кнопкой Несущий этаж на панели инструментов «Здание» и выберите Несущий этаж по помещению .
2. В каталоге выберите тип несущего перекрытия, который вы хотите вставить.
3. Наведите указатель мыши на комнату, в которую хотите добавить этаж (она будет выделена), затем щелкните внутри комнаты. Пол вставляется автоматически.

Теперь нужно вырезать в нем отверстие для лестницы, которая внизу:

1. Нажмите на край пола, чтобы выбрать его.

ПРИМЕЧАНИЕ. Убедитесь, что у вас есть весь несущий контейнер пола, а не только обшивка. Возможно, вам придется циклически выбирать (удерживая левую кнопку мыши, перемещая колесо прокрутки мыши, чтобы прокрутить все объекты с общим краем). При наличии системы несущих перекрытий командная строка в левом нижнем углу экрана сообщит о текущем выборе (система несущих перекрытий), а на модели появятся красные стрелки, указывающие на каждое ребро.

2. Щелкните правой кнопкой мыши и выберите Вырезать отверстие .
3. Выберите начальную точку для проема, затем продолжите выбор точек, чтобы определить размер и форму проема. Обратите внимание, что вам не нужно снова выбирать начальную точку, чтобы закончить контур — последняя выбранная точка всегда связана с начальной точкой.
4. Щелкните правой кнопкой мыши и выберите Готово .

В полу есть отверстия для лестницы. Я надеюсь, что это облегчит вашу работу!

Не удается найти этаж над лестницей, на котором можно разместить лестничную клетку.

---

Справочный номер: KB-00966

Последнее изменение: 17 февраля 2022 г.

---

Информация в этой статье относится к:

ВОПРОС

Когда я пытаюсь использовать инструмент автоматического редактирования лестничной клетки, чтобы создать лестничную клетку для моей лестницы, отображается следующее сообщение:

«Не удается найти этаж над лестницей, на котором можно разместить лестничную клетку».

Что это значит?

ОТВЕТ

Инструмент «Автолестничная клетка» создает проем в платформе пола над выбранной лестницей. Если программа не может найти платформу пола над лестницей, появится это сообщение.

Существует несколько причин, по которым над выбранной лестницей может отсутствовать площадка для пола:

• Лестница расположена на верхнем жилом этаже плана.
• Лестница находится под комнатой «Открытое дно».
• Лестница расположена снаружи строения.

Построить лестницу на чердак

Важно помнить, что мансардный этаж на плане зарезервирован как место, где программа автоматически создает стены мансарды. Это единственное назначение мансардного этажа. Комнаты не предназначены для создания на этом этаже, и платформа под ним всегда будет потолочной платформой, а не напольной платформой.

Если ваша лестница находится на верхнем пронумерованном этаже плана и вы хотите достроить ее до чердака или кладовой, вам нужно будет создать новый пронумерованный этаж над лестницей и создать там комнату — не на мансардном этаже.
