Как показывает практика, создание в квартире комфортных условий для проживания зависит от схемы отопительного контура, правильного расчета мощности радиаторов, надежности монтажа и возможности регулировать нагрев теплоносителя.
Самый простой способ, как уменьшить температуру отопления или увеличить ее – это установка терморегулятора.
Что дает регулировка температуры радиаторов
Так как централизованная отопительная система при всей своей привлекательной заботе о нуждах населения в тепле зимой имеет значительные минусы, то устранять их приходится потребителям этого самого тепла. Перепады давления, большая засоренность воды различными взвесями, завоздушенность в трубах, все это влияет на то, что температура теплоносителя в батареях центрального отопления далека от нормы. Чтобы контролировать процесс обогрева квартиры и экономить средства на оплате коммунальных услуг, все большее количество жильцов многоквартирных домов устанавливают специальные регуляторы температуры.
Это дает им следующие преимущества:
- В отопительном контуре не скапливается воздух, мешающий свободной циркуляции воды.
- Снижаются затраты на обогрев жилья, что особенно заметно в домах с автономным типом отопления.
- Регулировка радиаторов отопления позволяет уменьшать температуру в помещении, если за окном потеплело, и наоборот. Особенно актуально это в случае резкого потепления весной, когда отопительный сезон еще не окончен, а батареи продолжают работать на полную мощность. Если регулятора нет, то людям приходится открывать балконы и форточки, чтобы остудить квартиру.
- Зная, как отрегулировать батареи отопления в квартире, можно создавать в каждой отдельной комнате свой микроклимат, например, незначительно увеличив количество тепла в детской или уменьшив его на время, когда дома никого нет.
Задумываться о том, как регулировать батареи отопления с регулятором, можно только после того, как в помещениях устранены теплопотери.
Как правило, места «утечки» тепла – это окна, двери, наружные стены, неотапливаемый чердак над головой или подвал под ногами.
Вряд ли даже самый экономичный терморегулятор поможет сэкономить средства на отоплении, если тепло попросту выходит через щели в окне или тратиться на обогрев наружной стены.
Сориентироваться в качестве обслуживания управляющей компании, ведающей теплом, поможет знание о том, какая температура должна быть в батареях отопления.
Температурные нормы нагрева теплоносителя
Конечно, нормативы, указанные в СНиП, во многом зависят от региона, а иногда и от времени суток, но в целом, они являются ориентиром, которого придерживается управляющая компания. Если в силу каких-то обстоятельств в квартире холодно, а термостат не представляется возможным установить, то эти параметры позволяют определить, есть ли причина для жалобы в соответствующую службу. Как правило, температура воды в батарее отопления (норма для многоквартирных домов) не должна быть выше +95°C, если в здании проведена двухтрубная отопительная система и 105°C, если она однотрубная.
Чтобы теплоноситель дошел до нужной температуры, ему приходится пройти немалое расстояние от котельной, где его разогревают, и под давлением в 7-9 атмосфер он достигает +160°C, до теплообменника в доме, который чаще всего расположен в подвале. Именно здесь он остывает, чтобы норма температуры в батареях центрального отопления соответствовала безопасным параметрам СНиП.
Благодаря таким процессам вода разогревает радиаторы, а те, в свою очередь должны обеспечить в квартире температуру не менее +18°C, а в северных регионах – +20°C. Если показатели ниже установленной нормы в дневное время суток, то следует проверить отопительную систему на наличие воздушных пробок, узнать, насколько тепло у соседей, и только после этого решать, кому звонить жаловаться, и как отрегулировать батареи отопления.
Немалое значение в качестве обогрева жилья играют теплопотери. Они возникают, если:
- Проводится частое проветривание помещений.
- В комнате несколько окон с герметизацией, не соответствующей норме.
- Наружные стены не утеплены.
- Под неутепленным полом находится неотапливаемый подвал.
Так как любые жалобы должны иметь под собой основания, то вначале следует устранить утечки тепла, после чего вновь измерить температуру в помещениях, и если она все-таки далека от нормы, то обращаться в управляющую службу.
Как замерить температуру воды в батарее
Проверить температуру батарей можно следующими способами:
- Обычный термометр, который показывает температуру воздуха на улице, приложить к поверхности радиатора. К полученному параметру добавить 1-2 градуса.
- Приобрести прибор для измерения температуры батарей отопления. Подобный инфракрасный пирометр измеряет показатели с точностью до 0.5°C.
- Можно использовать спиртовой термометр для батареи отопления, закрепив его на ней.
Если есть возможность слить горячую воду из системы, то измеряется ее степень нагрева. При любом из способов проверки, какая температура воды в батареях центрального отопления, норма должна соотноситься с параметрами, указанными в таблице СНиП с учетом степени охлаждения воздуха за окном.
Например, при +5°C вода в подающей трубе обязана быть нагрета до +50°C, в обратке остужена до +39°C. Чем ниже температура воздуха на улице, тем горячее должен быть теплоноситель в радиаторах. Так при -5°C в подающей трубе он нагрет — +78°C, а в обратной — +56°C.
В том случае, если в двухтрубной системе нагрев превышает +95°C, а в однотрубной – +105°C, то это так же повод обратиться в управляющую компанию. Если радиаторы не рассчитаны на высокую температуру теплоносителя, то могут попросту не выдержать, и тогда создастся ситуация, опасная для здоровья людей.
Чтобы избегать подобных проблем, следует знать, как регулировать батареи отопления. Сегодня существуют специальные приборы, осуществляющие наблюдение за качеством нагрева радиаторов центральной отопительной системы.
Виды регуляторов температуры
Несведущие люди думают, что регулировка температуры батарей отопления может осуществляться при помощи обычных шаровых кранов, работа которых заключается совершенно в другом.
Так как у них только 2 вида положения — «открыто» и «закрыто», то они не могут влиять на количество теплоносителя, поступающего в систему, а способны либо перекрывать его полностью, либо пропускать в полном объеме. Если ими манипулировать неправильно, то шаровые краны быстро выйдут из строя.
Регулировка батарей отопления в квартире с центральным обогревом должна производиться исключительно приборами, специально для этого предназначенными. Терморегуляторы, представленные на рынке, бывают двух видов – механические (более дешевые устройства) и электронные с встроенным или дистанционным датчиком температуры.
В их основе лежит одинаковый принцип работы, но совершенно разный способ настройки. Так регулятор прямого действия нужно постоянно контролировать и проворачивать вручную по мере нагрева или охлаждения батареи, при чем, делать это весьма осторожно, чтобы не спровоцировать в отопительном контуре образование гидроудара.
Электронный терморегулятор характеристики имеет совершенно другие.
Необходимые параметры нагрева воздуха в помещении устанавливаются на дисплее, и все остальное прибор выполняет самостоятельно. Достаточно выставить показатели в начале сезона, и не зависимо от того, насколько похолодало или потеплело на улице, устройство будет корректировать нагрев помещения в заданном температурном диапазоне, который колеблется от +5°C до +27°C.

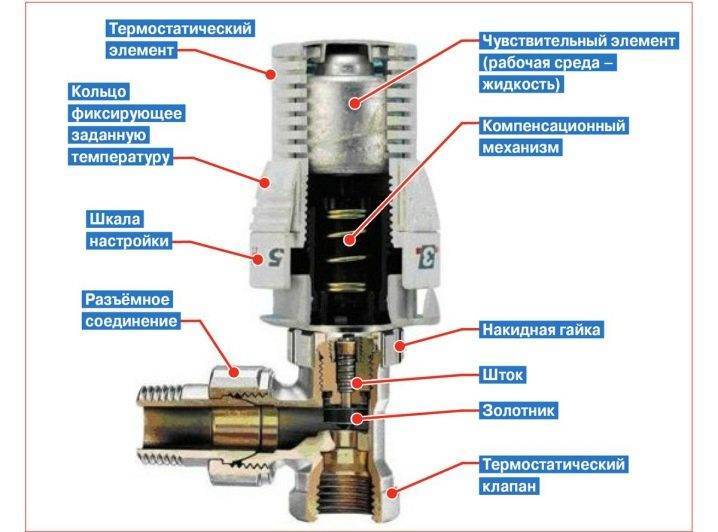

Работа регулирующих приборов заключается в следующем:
- Термоголовка, состоящая из цилиндра с гофрированными стенками и наполненного жидкостной или газообразной средой, реагирует на температуру батареи. Если она повышается, то чувствительный состав внутри нее расширяется и давит на клапан, который при этом закрывается и пресекает подачу теплоносителя.
- Когда радиатор остывает, то происходит обратный процесс и среда внутри термоголовки сжимается, уменьшается размер цилиндра, и клапан освобождается, открывая путь теплоносителю в систему.
Как отрегулировать терморегулятор механический, указано в инструкции к изделию, тогда как на электронном устройстве все параметры вынесены на дисплей.
Если батареи установлены в нише, закрыты плотными шторами, декоративным коробом или экраном, то потребуется термостат с выносным дисплеем, который можно установить на расстоянии до 2-х метров от самого прибора.
Конечно, инструкция по применению термостата подскажет, как его установить, но при этом следует учитывать такие переменные, как тип отопительной системы, обязательное горизонтальное расположение прибора и наличие рядом источников тепла или холода.
Поэтому иногда лучше доверить подобные работы профессионалам.
Низкотемпературный режим отопления
Если стоит вопрос, как отрегулировать батареи отопления в частном доме или в квартире с автономным типом обогрева, то в данном случае выручит низкотемпературный режим. Многие потребители ошибочно считают, что к нему относится исключительно система теплых полов. На самом деле это не так, и существуют низкотемпературные радиаторы отопления, в которых теплоноситель нагревается не выше +60°C.
Основные преимущества этого вида отопления:
- Создание по-настоящему комфортного климата в помещении без пересушивания воздуха, которым так «страдает» централизованная система обогрева, в которой вода в радиаторах разогревается до +95-105°C.
- Низкотемпературное отопление предусматривает возможность работы в режиме «турбо», если того требуют сильные морозы за окном.
- Подобная система обогрева обладает способностью накапливать энергию «про запас» при помощи теплоаккумуляторов, которые в ней используются.
- Низкотемпературные радиаторы оснащены регуляторами, которые легко настроить на необходимые параметры нагрева воздуха.
- Эта система отопления более продуктивна и экономически выгодней, чем высокотемпературные аналоги.
Подводя итоги, можно сказать, что регулировка батарей отопления – это продуктивный способ создать комфортные условия для проживания и экономии средств на отоплении, стоимость которого с каждым годом растет. Учитывая, что срок эксплуатации терморегуляторов способен длиться до 50 лет, то, вложив в него деньги один раз, можно получить надежного помощника и «хранителя» тепла в доме надолго.
