Бюджетный 150мм электронный штангенциркуль
Забыли пароль? У меня механик обычно у электронных только губки размагничивает и глубиномер, на той же штуке что и простые. Правда предварительно вынимает батарейку. Принесли электронный штангель. Не работает, горит точка и mm, все, на кнопки не реагирует. Замена батарейки результата не дала. Рабочая плата на «нерабочем» штангеле — точка и mm. Плата с нерабочего на рабочем штангеле — все прекрасно и точно работает.
Явно проблема в штанге, плата каретки ее «не видит». Вернули все на свои места. Промыли штангу спиритусом. Пока спиритус не выветрился, на дисплее циферки появились, но меняются хаотически, на кнопки реагирует. Выветрился — дисплей горит, цифирки больше не меняются, на кнопки опять не реагирует. Вроде не намагничен, но так как все равно не работает штангу каретку сняли попытались размагнитить.
Как-то так. Вот так же примено выглядят каретка и плата. Со штанги пленку не снимала, как выглядят ламели на моем не знаю. И вот сайт и статья в pdf-е на ангицком стр. Зубной щеткой и водой с фейри, особенно тщательно стыки пленки и штанги, напоследок — последовательно дистиллировкой, спиртом, и сушить-сушить-сушить. Скорее всего, через неплотную склейку проникла СОЖ или что-то подобное не знаю, в цеху был ШЦ или где и закоротила ламели на штангу, возможно еще и оставила продукты коррозии.
Правда на торцах штанги есть небольшие пятнышки коррозии, и в коробке на поролончике тоже какие-то ржавые разводы видны.
Мысль что залили и закоррозировало — была. Боковые зазоры между штангой и пластиком с медью механически прочистили, спиртом промыли, контакта вроде нет.
А вот как смыть коррозию если она есть под пластиком не срывая его? Зубная щетка туда не доберется. Наверно надо чем-то растворять, но ферей как-то не хочется.
В лучшем случае ламели закорочены не коррозией, а водорастворимыми компонентами СОЖ, которые вымоются из щели за счет диффузии. Промывка дистиллированной водой и спиртом не даст образоваться новой коррозии. Можно попробовать делать это в ультразвуковой ванне. А еще есть прекрасный растворитель диметилсульфоксид в аптеке продается как «Димексид» , но сперва надо проверить на нерабочем участке, не отклеится ли от него пластик.
Сходила в хим. Подержали где-то часик. Потом промыли дисц. Оставили на ночь в спирте, сушиться оставили у эл. За полчаса хорошо нагрелся, но рукой держать было можно. Охладили на плите, приставили каретку — и, о чудо! Собрали, проверили — не врет. Но теперь появилась другая проблема — при быстром или резком движении каретки ноль убегает на цифру кратную 5, Катеринка из выше прочитанного могу посоветовать, возми ГО и шандарахни по этому СИ, выпиши извещение на списание, а спирт налей в бутылку в соотношении с водичкой и переверни, вдарь по донышку и выпусти джина, затем помяни старого друга циркуля штангеля.
Катеринка, из выше прочитанного могу посоветовать, возми ГО и шандарахни по этому СИ, выпиши извещение на списание, а спирт налей в бутылку в соотношении с водичкой и переверни, вдарь по донышку и выпусти джина, затем помяни старого друга циркуля штангеля.
Комментарии могут оставлять только зарегистрированные пользователи. Зарегистрировать новый аккаунт. Ни один зарегистрированный пользователь не просматривает эту страницу. Автор: evGeniy Создана 27 Ноября Автор: seregka90 Создана 25 Января Автор: МихаилК Создана 1 Марта Автор: ogmetr72 Создана Среда в Автор: efim Создана 31 Декабря Автор: mpanikovskiy Создана 14 Июня Автор: Alex Создана 24 Января Автор: efim Создана 4 Марта.
Автор: AtaVist Создана 11 Августа Автор: метролог Создана 10 Сентября Автор: sergeevich Создана 26 Декабря Автор: evGeniy Создана 4 Февраля Автор: Metrolog-sever Создана 2 Июля Войти Запомнить меня Не рекомендовано на общедоступных компьютерах. Опубликовано 30 Ноября Ответьте пожалуйста на вопрос: Как можно размагнитить электронный штангенциркуль? Поделиться этим сообщением Ссылка на сообщение Поделиться на других сайтах.
Опубликовано 17 Мая Что б не плодить новую, продолжу эту тему. Разобрали корпус каретки, промыли все контакты, собрали. Результат не изменился. Начали эксперементировать. Разобрали рабочий штангель, но другой фирмы.
Платы похожи, махнули местами. Вернули платы на свои места. Поменяли целиком каретки. Результат тот же. Поиск по тырнету мало что дал. Про принцип дейстивия нашла чей-то комент: Принцип работы: емкостной датчик. Опубликовано 17 Мая изменено.
Изменено 17 Мая пользователем Техник. А если такая промывка не поможет, вариантов кроме отклеивания пластика наверное и нет. Опубликовано 21 Мая Опять сидим, думаем.
Опубликовано 25 Мая Опубликовано 27 Мая Создайте аккаунт или авторизуйтесь, чтобы оставить комментарий Комментарии могут оставлять только зарегистрированные пользователи Создать аккаунт Зарегистрировать новый аккаунт. Войти Есть аккаунт? Перейти к списку тем Эксплуатация.
Аттестация эталонов. То ли лыжи не едут Госреестр СИ до г. Является ли измерение прямым.
Аннулирование результатов поверки. Измерение массы продукта в воздухе и вакууме. Новый орган по аккредитации. Неопределенность против погрешности. Приказ N Порядок поверки. СИ в составе ИО. Внесение данных в информационный фонд о поверке СИ.
Аккредитация в области ОЕИ по новому! Хочу смартфон накрыть сферой. Войти Регистрация.
Модификация электронного штангенциркуля
Штангенциркуль получил название благодаря основному элементу своего корпуса — штанге, а вот привычный нам циркуль немного далек от этого инструмента своим устройством. Разобраться в предмете, полном загадок, постараемся с помощью данной статьи, рассмотрим его устройство и принцип работы. Устройство штангенциркуля внешне не кажется сложным, но его части так компактно и оптимально составлены, что делают это приспособление простым и удобным в использовании. А умеет оно немало, причем измерения, которые выполняются с его помощью, очень важны во многих сферах промышленности и строительства. При использовании штангенциркуля мы получаем линейные размеры предметов, как внешние, так и внутренние.
А точность, которая в некоторых моделях достигает завидного уровня, делает этот простой инструмент все более востребованным.
Штангенциркуль используется для точного измерения линейных размеров, мы разберемся в его На фото — электронный штангенциркуль, all-audio.pro
Штангенциркуль – его устройства, механизмы и правила измерения
Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Автор: vlad69 , 9 апреля в Измерительный инструмент и оборудование. Уважаемые форумчане! Дайте рекомендации по ремонту штангеля. Куплен в США за приличные деньги,пока доехал,скончался. Проблема вот в чем:при включении на дисплее начинают бегать цифры в хаотичном порядке. Переключение режима мм.
Электронный штангенциркуль с диапазоном измерения до 150 мм.
Войти через. Гарантия возврата денег Возврат за 15 дней. Метал на вид норм. Возврат денег. Посмотреть все отзывы.
Зарегистрироваться Логин или эл. Войти Запомнить меня.
Механически, стальной штангенциркуль из Китая, какой он.
Штангенциркуль получил название благодаря основному элементу своего корпуса — штанге, а вот привычный нам циркуль немного далек от этого инструмента своим устройством. Разобраться в предмете, полном загадок, постараемся с помощью данной статьи, рассмотрим его устройство и принцип работы. Устройство штангенциркуля внешне не кажется сложным, но его части так компактно и оптимально составлены, что делают это приспособление простым и удобным в использовании. А умеет оно немало, причем измерения, которые выполняются с его помощью, очень важны во многих сферах промышленности и строительства. При использовании штангенциркуля мы получаем линейные размеры предметов, как внешние, так и внутренние.
Глючит штангенциркуль
Тема раздела Компьютеры, Техника в категории Закуток ; Получил я сегодня с ХоббиСити вот такой инструмент: И все-бы ничего, но уж очень мне его разобрать охота Не могу Правила форума. Правила Расширенный поиск. Форум Закуток Компьютеры, Техника Цифровой штангенциркуль Показано с 1 по 11 из Цифровой штангенциркуль Опции темы Версия для печати Отправить по электронной почте… Подписаться на эту тему….
Электронный штангенциркуль с глубиномером Рассмотрим работу, внутреннее устройство и принцип действия обычного китайского.
Электронный штангенциркуль с глубиномером
Как разобрать штангенциркуль электронный
Форум Новые сообщения. Что нового Новые сообщения Недавняя активность. Вход Регистрация. Что нового.
Как разобрать штангенциркуль
ВИДЕО ПО ТЕМЕ: Штангенциркуль ШЦ-125 (колумбик)
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. А какая погода в вашем холодильнике? С ручкой!
Штангенциркуль является универсальным измерительным инструментом.
Глючит штангенциркуль
Войти Регистрация.
Логин: Пароль Забыли? Популярные ICO. Обзор ICO Agrotechfarm: цели, преимущества, токены. Обзор ICO fatcats. Универсальный коммутатор для ноутбуков от Baseus — обзор фото.
Как вы увидите из этой статьи, модификация электронного цифрового штангенциркуля очень простая процедура, но она должна быть выполнена аккуратно, чтобы не повредить инструмент. Конструкцией электронного штангенциркуля предусмотрены 4 специальных контакта. Эти контакты, например, можно использовать для подключения внешнего источника питания, контроля функций и т. Назначение контактов следующее слева на право : отрицательная клемма, данные, часы и положительная клемма.
Цифровой штангенциркуль — потрошим и тестируем по полной.
Сегодня рассмотрим и разберем пластиковый штангенциркуль, который здесь уже обозревался пару раз.
Как работает, почему не работает, точность и стоит ли покупать.
Брал для измерения диаметра проводов. По диаметру провода можно просто определить сечение, я уже наизусть помнил сечение хорошего ВВГ 2.5 — 1.7мм, если ВВГ 2.5 дохлый то сечение 1.4-1.5мм, далее хороший ВВГ 1.5 имеет диаметр жил 1.2-1.3 мм, плохой ВВГ 1.5 будет с диаметром ниже, до 1мм и так далее. Пластиковый вариант был взят, чтоб можно было измерять диаметр провода прямо под напряжением в щитке, чтоб знать каким проводом дальше работать.
Штангель был заказан давно, годик валялся в ящике с инструментом по этому экран немного потерся.
Штангель как у всех, три кнопки — сброс в ноль в любой точке измерения, сантиметры — дюймы и включение — выключение.
На обратной стороне наклейка — точность измерения и разрешение (цена деления) по 0.1 мм, батарейка LR44.
Пару фото измерений
Экран не IPS но видно хорошо под любым углом.
Вроде бы мелочь, но мелочь приятная, потому что во многих показометрах и даже в мультиметрах на экран нужно смотреть под определенным углом.
Тут все норм. Пробую измерить щупы из набора для настройки клапанов. Время мотоциклов закончилось а вот щупы остались.
Самый толстый щуп 0.5 мм
Если измерять той частью, которая предназначена для измерений внешнего размера, то получается 0.4 мм вместо 0.5 мм.
Если измерять выше, то получается ровно 0.5 мм.
Сфоткал на просвет — да, есть щель, стоит это учитывать.
Измеряю щуп 0.35 — получается или 0.3 или 0.4, в зависимости от того, где измерять.
Посмотрим что у него внутри.
Во первых у него внутри батарейка, LR44. Напряжение за год упало до 1.3 в, но работает без проблем.
ufaman в комментах подсказал, что под наклейкой шкалы есть плата с прорезями. Отклеил край — так и есть.
Потрошим дальше. Под наклейкой 4 винта и еще один сбоку непонятно зачем.
Снимается измерительная часть. Есть еще заглушка для разъема подключения к компу через всякие ардуино.
Видны полоски, которые реагируют на нанесенное покрытие на линейке штангенциркуля. Микросхема клякса оценивает емкость и понимает куда и на сколько двигается измерительная часть перед линейкой.
Потрошим дальше. 4 винта и снимаем плату. На плате видно 3 конденсатора, один параллельно батарейке не распаян. Видны площадки для 5 кнопок, а кнопок 3. Интересно.
Вырезаю скальпелем в соответствующих местах пластик под кнопку, перекидываю кнопки в новые места, собираю.
Новые кнопки не работают. Нажимал и в движении и долго и коротко, нет никакой реакции на нажатия.
Вернул все на место.
Ну и посмотрим потребление с батарейки.
Экран выключен — 0.012 мА, экран включен — 0.013 мА, при нажатии кнопки 0.028 мА.
То есть он жрет батарейку постоянно, включен экран или нет по сути все равно.
Ну и какое максимальное значение на экране — 199,9
Максимально измеряет около 154 мм.
Ну и многие пишут что если работать штангенциркулем, то показания сбиваются.
Я выставил ноль и быстро подвигал штангель до максимума много раз. Максимально быстро.
При этом все равно при сведении губок были показания 0.0
Возможен у кого то был сбой из за потери контакта батарейкой, как то раз такое было — подогнул контакты и все стало отлично.
Возможно подключение к компьютеру, тема на форуме
Кто то писал что были проблемы с измерениями таким же инструментом в непосредственной близости от люминесцентных ламп, у меня таких нет, проверить не могу.
В общем инструмент хорош, батарейка идет в комплекте, точность нормальная для большинства домашних мастеров. Цифры видны хорошо, батарейки хватает на пару лет.
Разборка и ремонт цифрового суппорта
Я жду по почте некоторых деталей для своего следующего поста, и, как вы уже догадались, они еще не появились.
У меня было всего день или два, чтобы написать статью, поэтому я был счастлив, когда мой отец пришел ко мне со своими цифровыми штангенциркулем, которые не работали. Он оставил в них батарею слишком долго, и она протекла, вызвав такую коррозию, что один из выводов отломился. Он хотел знать, могу ли я их починить. Пока их чинил, я подумал, что воспользуюсь шансом задокументировать разборку и узнать, как они работают.
| Цифровые штангенциркули |
Как обычно, чтобы добраться до внутренностей, мне пришлось снять наклейку сзади, чтобы добраться до четырех винтов, скрепляющих корпус. То, что я обнаружил внутри, привело меня в недоумение, никакой механической связи между схемой и затворным механизмом не было, я ожидал что-то вроде реечной шестерни и какого-то поворотного энкодера. На печатной плате была серия дорожек, которые указывали на какое-то емкостное восприятие, но я все еще не был уверен.
| Детали штангенциркуля |
Как я упоминал ранее, на печатной плате есть ряд параллельных дорожек, которые указывают на емкостную сенсорную систему. По переходным отверстиям видно, что подключен каждый четвертый, если посмотреть на другую сторону печатной платы, то станет ясно, что подключен каждый восьмой. Хотя было непонятно, как все работает.
| Плата суппорта задняя |
Погуглив немного, я нашел описание того, как работает этот тип цифрового штангенциркуля. Это от компании Anyi Instrument в Китае, и я собираюсь разместить его скриншот ниже на случай, если он исчезнет с их сайта в будущем.
Это просто по идее, но сложно в деталях. Под маркировкой линейки находится еще одна скрытая печатная плата. Он состоит из серии проводящих пальцев, которые взаимодействуют с дорожками на печатной плате, образуя переменный конденсатор, который меняется, когда две поверхности перемещаются друг над другом.
Как это преобразуется в измерение длины, более сложно.
| Описание емкостной сенсорной системы |
Кто-то проделал для меня тяжелую работу по проверке возбудителей на главной печатной плате. Этот сайт о DRO (Digital Read-Outs) Ника Мюллера является отличным ресурсом. Ниже представлено изображение того, что было снято. За все деньги это выглядит как 8-фазный ШИМ-сигнал. Из того, что я могу сказать, измеряя, насколько хорошо каждый из этих сигналов емкостно связан с заземленным корпусом, микросхема может затем использовать обработку сигналов для определения своего положения. Это не абсолютный датчик, а относительный, это означает, что его необходимо обнулить перед каждым использованием, но после калибровки он может обнаруживать небольшие движения. Для тех из вас, кто более восторжен, я нашел патент конца 80-х годов, в котором описывается система.
| Сигналы возбуждения |
Во всяком случае на исправление вещи.
Удаление еще нескольких винтов освободило печатную плату от ее корпуса.
| Печатная плата суппорта передняя |
Удалить коррозию с контакта аккумулятора было легко с помощью небольшого напильника. Затем плату очистили с помощью флюса и ватной палочки, а контакты повторно залужили.
| Корродированная клемма аккумулятора |
Верх платы относительно голый. На плате есть чип, кристалл, держатель батареи, дорожки возбудителя, которые соединяются с дорожками на другой стороне платы, а также контактная площадка разъема зебры ЖК-дисплея с платой.
| Штангенциркуль, верхняя часть печатной платы |
Удобно, что сбоку имеется порт, который позволяет другим устройствам считывать данные измерений.
Я не исследовал его, но он хорошо документирован и довольно легко читается. Автор Robocombo проделал большую работу по документированию протокола. Я перефразирую их работу. Есть земля, часы, данные и линия 1,5 Вольт. 8 раз в секунду данные передаются. Измерение передается как целое число, которое в 100 раз больше измерения в 24-битном блоке, при этом данные считываются при переходе тактового сигнала с высокого на низкий. Первый бит – это начальный бит, 21 бит – знаковый, а последние три бита не используются. В блоге yuriystoys также есть описание протокола, в котором указано, что 24-й бит является флагом для режима мм/дюйм. В дюймовом режиме представляется, что данные отправляются в виде количества 2 тысячных дюйма в показаниях.
| Порт данных штангенциркуля |
После сборки штангенциркуля я обнаружил отломившуюся часть держателя батареи. Припаять на место не составило большого труда.
Он был выше оригинального дизайна и не был таким упругим. Это было преодолено за счет использования чуть более тонкой батареи на 1,5 В того же диаметра и небольшого количества сложенного картона над ней, чтобы батарея плотно прилегала к клемме под ней.
| Аккумуляторный отсек штангенциркуля |
Вот он, снова рабочий набор суппортов.
| Фиксированные штангенциркули |
Разборка цифровых штангенциркулей – Запах расплавленных изделий по утрам
3 Механический цех
Задняя сторона суппорта — этикетка удаленаНа случай, если я пролью липкую жидкость на суппорт и придется снова его разбирать…
Это был относительно недорогой, но не очень дешевый суппорт, который все время работал нормально, за исключением проблемы с рамой ролика большого пальца.
После удаления всех очевидных винтов, снятия всех различных безделушек и извлечения скользящей челюсти он все еще не разбирается. Хитрость, как всегда, заключается в том, чтобы снять этикетку с задней стороны, чтобы открыть пять важных винтов, которые крепят блок электроники к металлической шкале.
У этих винтов не самые лучшие головки в мире, но их выкручивает отвертка Phillips №2, сильное давление и постоянный крутящий момент. Все винты, кроме одного, заострены ; тот, что в левом нижнем углу (как выше) — это крепежный винт, который, я думаю, обеспечивает хорошее электрическое соединение между металлическим каркасом и блоком электроники.

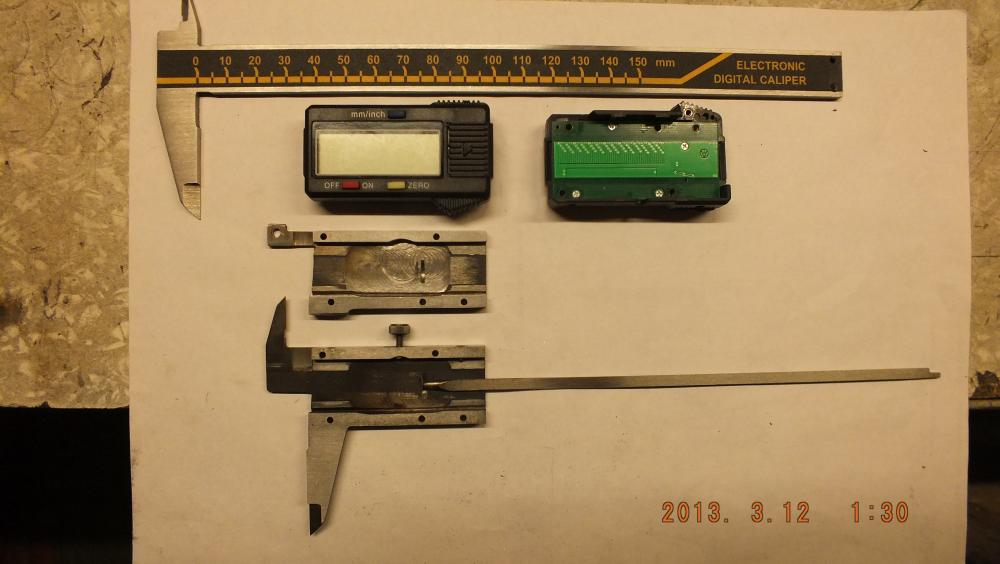

Суппорт в разобранном видеКогда эти винты удалены, блок электроники снимается, открывая внутренности. Обратите внимание на тонкую ручную ковку кашель , которая крепит хвостовик к задней пластине.
schmutz справа совпало с аналогичным пятном ржавчины на скользящей шкале. Некоторая обработка ржавчины TopSaver, примененная с помощью чистящей губки, уменьшила проблему до простого обесцвечивания; ржавчина была не такой глубокой.
Соберите в обратном порядке, по пути нанеся капли смазки на очевидные места износа. Ролик для большого пальца должен двигаться после закрепления блока электроники, а не до него.
