Проверка емкости аккумулятора мультиметром: как измерить аккумуляторную батарею

Содержание

  • 1 Виды аккумуляторных батарей
  • 2 Параметры аккумулятора
    • 2.1 Ёмкость батареи
    • 2.2 Выходное напряжение
    • 2.3 Внутреннее сопротивление
    • 2.4 Саморазряд аккумуляторной батареи
  • 3 Измерение ёмкости мультиметром
  • 4 Проверка аккумуляторной батареи шуруповёрта
  • 5 Измерение ёмкости аккумуляторов 18650
  • 6 Проверка батареек
  • 7 Видео

Аккумулятор – это устройство, накапливающее электроэнергию и отдающее её лампам, электродвигателям и другим электроприборам. Один из важных параметров этих аппаратов – ёмкость. Для её проверки используются специальные дорогие приборы, но есть альтернативный вариант. В этой статье рассказывается, как узнать ёмкость аккумулятора обычным мультиметром.

Мультиметр

Интересно. Есть мультиметры с функцией проверки ёмкости аккумуляторов.

Виды аккумуляторных батарей

Такие приборы производятся разных типов:

  • Свинцово-кислотные. Самые распространённые благодаря дешевизне. Используются в автомобилях, системах ИБП, солнечных и ветряных электростанциях;
  • Никелевые – никель-кадмиевые (NiCd) и никель-металлогидридные (Ni-MH). Отличаются надёжностью и долговечностью. Выдерживают перезаряд, глубокий разряд и большие пусковые токи;
  • Литий-ионные (литиевые). Обладают большой ёмкостью на единицу веса и объёма (в 2-4 раза больше, чем свинцовые батареи) и отличаются быстрой перезарядкой. Применяются в мобильниках, электронике и электромобилях.

Литий-ионный аккумулятор мобильного телефона

Параметры аккумулятора

Проверка аккумулятора мультиметром

Основные параметры прибора можно замерить или вычислить без использования специальных дорогостоящих устройств.

Ёмкость батареи

Этот параметр показывает, сколько будет работать подключённое к аккумуляторной батарее устройство до полной разрядки аккумулятора.

Измеряется ёмкость в ампер-часах. Это произведение времени работы на потребляемый ток. Его также можно вычислить, проведя необходимые измерения мультиметром.

Выходное напряжение

Измерение производится согласно инструкции к вольтметру. Номинальное значение батареи указывается в документации или на корпусе:

  • Никель-кадмиевые или никель-металлогидридные – 1,2В. Такие элементы применяются вместо батареек АА и ААА в шуруповёртах и аналогичных устройствах. Комплекты таких аккумуляторов в этих электроприборах собраны в батареи. При необходимости определяются параметры отдельного элемента или всей батареи целиком;
  • В автомобильных аккумуляторных батареях – 12,7В. Аналогичные устройства используются в ИБП. В некоторых моделях скутеров и мотоциклов напряжение аккумулятора составляет 6,3В;
  • Литий-ионные – применяются в телефонах, планшетах и другой мобильной технике. Величина напряжения зависит от конкретной модели.

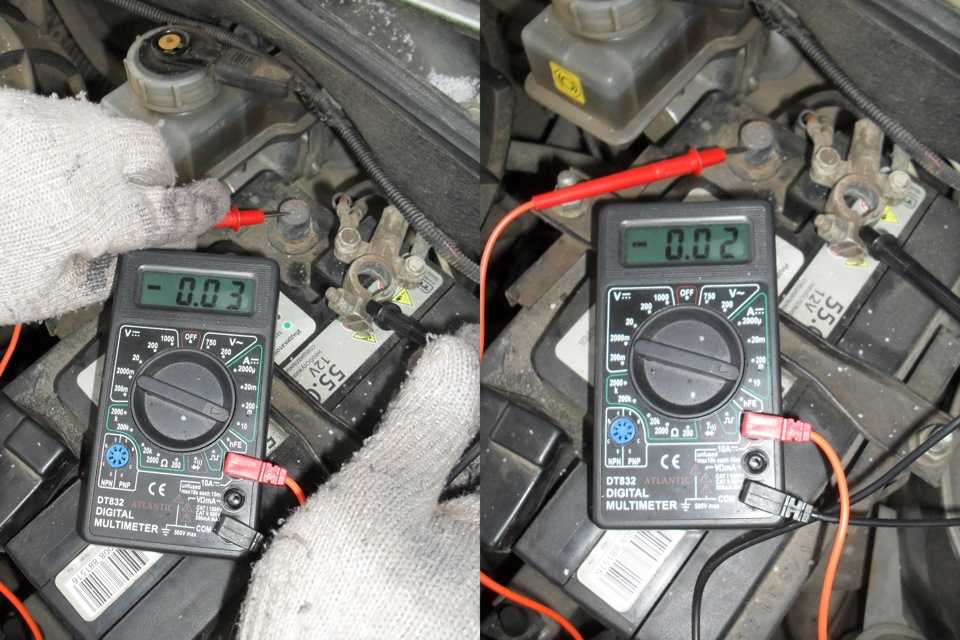

Измерение напряжения

Важно! Измерения производятся при отключенной нагрузке, чтобы падение напряжения внутри источника питания не вносило погрешности в результат.

Внутреннее сопротивление

Ещё один важный параметр – внутреннее сопротивление устройства. При его высоком значении происходит значительное падение выходного напряжения при больших токах нагрузки. Этот эффект наблюдается во время запуска автомобиля стартером, при этом притухают фары.

Определяется внутреннее сопротивление следующим образом:

  1. измеряется напряжение без нагрузки – Uхх;
  2. подключается нагрузка, и измеряется её ток I и напряжение Uраб;
  3. рассчитывается падение напряжения внутри источника питания:

Uвн=Uхх-Uраб

  1. по формуле Rвн=Uвн/I рассчитывается внутреннее сопротивление аккумулятора.

Интересно. В обычной батарее при разряде не падает выходное напряжение, а растёт внутреннее сопротивление, и падает ток короткого замыкания.

Саморазряд аккумуляторной батареи

При хранении напряжение на выходе устройства уменьшается. Это явление называется саморазряд.

Для его определения необходимо померить напряжение в отключённой батарее с периодичностью в несколько дней, по разнице вычисляют саморазряд устройства.

Измерение ёмкости мультиметром

Ёмкость АКБ измеряется в ампер-часах. Это произведение тока, потребляемого устройством, и времени работы, которое может обеспечить аккумуляторная батарея. Узнать номинальную ёмкость аккумулятора можно по маркировке на его корпусе. Перед тем, как измерить емкость аккумулятора, необходимо проверить напряжение и при необходимости подзарядить устройство.

Для измерения ёмкости аккумулятора к источнику питания, заряженному до номинального напряжения Uном, подключается нагрузка, например, лампа накаливания, и тестером измеряется потребляемый ею ток. Через некоторое время t измеряется напряжение аккумулятора Uраб и определяется уровень разряда Uраз. Это делается по формуле:

Uраз=Uном-Uраб,

и определяется ожидаемое время работы:

tраб=(Uраз/Uном)*t.

Эта формула подходит только для кислотных аккумуляторов, которые разряжаются до «0». Элементы других типов при падении напряжения ниже 0,83Uном отключаются. Поэтому в формуле расчёта аккумулятора телефона вместо Uном следует использовать 0,17*Uном.

Для вычисления ёмкости аккумуляторной батареи полученное значение умножается на ток Ёмк=I*tраб.

Проверка аккумуляторной батареи шуруповёрта

Как проверить стабилитрон мультиметром

В батарее шуруповёрта никелевые элементы с напряжением 1,2В соединены последовательно. Обычно вся батарея теряет ёмкость из-за вышедшего из строя одного элемента. Поэтому, если она быстро теряет заряд, то устройство следует разобрать, проверить каждый элемент в отдельности и заменить неисправный.

Проверка элементов аккумулятора шуруповёрта

Измерение ёмкости аккумуляторов 18650

Как проверить резистор мультиметром

Элемент 18650 – это литий-ионная аккумуляторная батарея, собранная в цилиндрическом корпусе, похожем на батарейки АА. Название 18650 обозначает, что диаметр батарейки – 18 мм, а длина – 65 мм. Выходное напряжение этой конструкции – 3,7В, а ёмкость – 1600-3600 мАч. Используются такие элементы в фонариках, электровелосипедах и других устройствах, где необходим большой заряд при малых габаритах.

Преимущество этих приборов – в отсутствии эффекта памяти заряда и большом числе циклов заряд-разряд. Для зарядки необходимо специальное устройство.

Недостаток таких приборов в чувствительности к перезаряду и перегреву. Для защиты в более дорогих приборах устанавливается электронная схема, защищающая его от этих проблем. На таких аппаратах наносится надпись «Protected», «With protective PCB», «Protection Circuit» и т.п.

Ёмкость элемента падает с течением времени. Кроме того, в дешёвых устройствах она может не соответствовать указанной, поэтому важно знать, как определить емкость такого элемента. Узнать емкость батареи 18650 можно аналогично другим литиевым батарейкам.

Аккумулятор 18650

Проверка батареек

В обычных батарейках при разряде напряжение практически не падает. Вместо этого растёт внутреннее сопротивление, и падает отдаваемый ток. Для проверки элемента определяется ток короткого замыкания. Он измеряется амперметром и в разряженной батарейке уменьшается через несколько секунд после начала измерений.

Важно! В исправном устройстве ток короткого замыкания достигает нескольких ампер.

Знание того, как проверить емкость аккумулятора мультиметром без использования дорогостоящих приборов, поможет вовремя заменить или не устанавливать неисправный элемент.

Видео

Вафельница GALAXY GL 2963, золотой, белый

999 ₽ Подробнее

Вафельница GALAXY GL 2950, черный

911 ₽ Подробнее

Массажеры GALAXY

Оцените статью:

особенности и способы тестирования заряда

Пальчиковые батарейки — элементы питания многих современных приборов. Внешне такие изделия не отличить друг от друга, но технические характеристики и стоимость могут существенно отличаться. Для предотвращения неприятностей, связанных с покупкой батареек, имеющих незначительный ресурс, или совсем нерабочих, следует знать, как проверить заряд батарейки.

  • Проверка батарейки мультиметром
  • Как проверить количество заряда под нагрузкой
  • Проверка посредством измерения силы тока
  • Несколько полезных рекомендаций

Такие знания будут особо полезными, если дома скопилось много аккумуляторов — после проверки можно понять, которые из них стоит выбросить, а какими еще можно будет пользоваться в устройствах с небольшой мощностью.

Проверка батарейки мультиметром

Для обнаружения полностью неисправных элементов будет достаточно несложной проверки:

  • перейти в режим мультиметра в соответствии с измерениями величины постоянного напряжения;
  • предел измерений должен быть равным 20В;
  • щупы прибора плотно прижать к контактам проверяемого аккумулятора и вымерять уровень напряжения;
  • снять показания тестера.

Если значения, полученные после тестирования, больше 1,35В — элемент полностью исправен и может использоваться в любых приборах. Когда чуть меньше, но не менее 1,2В — его можно установить в устройства, которые не требуют большого количества энергии. При еще меньших показателях пользоваться батареями невозможно, следует отправить их на утилизацию.

Стоит отметить, что такая проверка не дает полной картины, поскольку показывается величина напряжения без нагрузок (ЭДС).

Как нагрузочный элемент может применяться обычная маленькая лампочка для карманного фонарика. Светодиодные не подойдут, так как обладают незначительным сопротивлением. Объем нагрузок должен находиться в пределах 100−200мА — такие показатели у многих современных электроприборов со средней мощностью.

Теста без нагрузок вполне достаточно, чтобы отбраковать явно непригодные для дальнейшего пользования элементы питания. Если тестер показал меньше 1,2 В, то нет смысла устраивать дополнительные проверки. Вот, собственно, самый простой вариант того, как проверить батарейку мультиметром.

Как проверить количество заряда под нагрузкой

Отобранные элементы подвергаются повторному тестированию. Необходимо разобраться, как измерить емкость аккумулятора мультиметром под нагрузкой. Порядок действий следующий:

  • соединение щупов прибора с контактами тестируемого элемента;
  • параллельное подсоединение нагрузочного компонента;
  • подождать 30 секунд;
  • отметить полученные значения.

В зависимости от полученных данных батарейки сортируются следующим образом: если результат 1,1 В и меньше, то такие изделия можно смело выбрасывать; когда значение не превышает 1,3В — можно использовать в пультах дистанционного управления. Если у элемента под нагрузкой 1,35 В и больше — он полностью исправен.

Проверка посредством измерения силы тока

Эта методика может применяться исключительно для новых элементов питания и дает возможность оценить мощность непосредственно перед покупкой. Положение прибора должно находится в зоне постоянного тока. Для получения адекватных измерений необходимо:

  • тестер установить на максимальный предел измерений;
  • щупы прибора плотно прижать к аккумулятору;
  • через несколько секунд после того как значение тока на индикаторе остановится, убрать щупы.

Нормальные значения — это 4−6 ампер. Если значение составляет 3−3,9 ампер, то ресурс батареи снижен, но ее еще можно установить в портативной аппаратуре. Когда видите цифры 1,3−2,9 ампер — для бытовых приборов такой элемент вряд ли сгодится, но подойдет для любых совместимых пультов ДУ (необязательно телевизионных).

Несколько полезных рекомендаций

Полезные советы помогут улучшить качество использования батареек и понять, какой должна быть их утилизация:

  1. Не откладывайте проверку и сортировку элементов питания, которые со временем скапливаются в доме. Если нет новых, или же их слишком мало, можно некоторое время пользоваться протестированными.
  2. Если в бытовом агрегате сели аккумуляторы, то необязательно менять весь комплект. Дело в том, что садятся они не одновременно, а с помощью проверки можно будет обнаружить элементы пригодные для дальнейшей эксплуатации.
  3. Не держите дома вышедшие из строя батарейки, вовремя вынимайте их из корпуса аппаратуры. Со временем из них начнет вытекать электролит, приводящий к порче ваших любимых приборов.
  4. Не нужно пробовать повредить внешнюю оболочку корпуса элементов питания — жидкость, которая находится внутри (кислота либо щелочь) при попадании на кожу может вызвать химические ожоги.

Кроме того, испорченные аккумуляторы нельзя выбрасывать вместе с обычным мусором, ведь в них содержится электролит — вещество, приносящее вред окружающей среде. Сдавайте их в специальных точках, откуда они отправляются на утилизацию.

Вот и все секреты того, как проверить мультиметром емкость аккумулятора, и в каких устройствах можно применить протестированные элементы. Для проведения замеров понадобится только тестер и несколько свободных минут.

Как проверить емкость аккумулятора: мультиметром, программой, USB тестером

Желание знать реальную емкость аккумулятора телефона или аккумуляторных батареек – это нормально. Мы привыкли к тому, что везде производители указывают, сколько заряда содержит тот или иной источник питания. Но соответствует ли действительность ожиданию? Хороший вопрос, на который хочется знать ответ.

Впрочем, нередко возникает необходимость проверить емкость батареи, которой вы пользуетесь уже не один день. К примеру, ваша техника внезапно начала ощутимо слабее держать заряд, или батарейки начали быстрее садиться «в ноль». Ситуации бывают разные, поэтому важно знать, как измерить емкость аккумулятора. К счастью, существует много способов реализовать эту задачу.

Проверка емкости аккумулятора в гаджетах

Мало где пишут, что емкость источника питания правильнее считать в Ватт-часах (Втч), так как это мощность батареи, отданная за определенное время. К тому же, в Ватт-часах считать реально удобнее. Взгляните сами – элемент питания объемом 5 Втч:

  • при отдаче мощности в 1 Вт протянет 5 часов;
  • выдавая 5 Вт, проработает всего час.

Если же вам хочется получить цифры именно в мАч, то достаточно будет вычисленный объем в Втч разделить на вольтаж батареи и умножить на 1000. То есть, если вы насчитали у телефона 10 Втч, а среднее напряжение его батареи около 4 В, тогда вычисление будет выглядеть следующим образом: 10/4 =2,5 Ач или 2500 мАч. Все достаточно просто. Эти принципы справедливы и для измерения обычных аккумуляторных батареек.

Проверка емкости батареи может быть программной или аппаратной. Первый вариант реально проще, ведь для него достаточно загрузить на девайс специальную программу, которая сама все посчитает. А второй точнее. Впрочем, вы сами выберете более удобный для себя вариант.

Как проверить емкость аккумулятора с помощью программы

В Google Play и других галереях мобильного ПО есть много приложений, которые помогут выяснить нужную вам информацию. И хороших среди них действительно хватает. К примеру, AccuBattery или PowerPro. Они вполне эффективно вычислят рабочие параметры источника питания в гаджете.

Для начала установите выбранное ПО на гаджет. Пусть в нашем случае это будет смартфон. После этого порядок действий следующий:

  1. Установите для программы в настройках «Автозапуск» и «Работа в фоновом режиме».
  2. Разряжайте девайс, пока он не выключится полностью;
  3. Включите телефон. Проверьте, как работает приложение и правильно ли оно определило номинальную емкость аккумулятора.
  4. Оставьте смартфон заряжаться. Не пользуйтесь им, чтобы получить достоверный результат.
  5. Когда зарядка будет полной, отсоедините зарядное устройство, зайдите в приложение и найдите вкладку с полученными данными.

Программа высчитает реальную емкость, а вы получите информацию о реальном состоянии вашего АКБ. Если повторить процедуру таким же образом еще дважды с разницей в неделю даст понять, с какой скоростью он изнашивается.

Недостаток этого способа в том, что его точность зависит от качества вольтметра и амперметра, встроенных в контроллер заряда. Если датчики «дешевые» и работают с большой погрешностью, правды таким образом вы не добьетесь.

Как проверить аккумулятор тестером USB

Это первый из аппаратных способов. USB-тестер – это небольшой прибор со штекером для подключения к зарядному устройству с одной стороны, и гнездом для присоединения зарядного кабеля с другой. Все данные тестирования выводятся на специальный экран. Что приятно, стоят такие приборчики недорого, самую простую модель можно купить всего за пару-тройку долларов.

Проверка аккумулятора тестером столь же простая, как и первый способ. Алгоритм действий здесь следующий:

  1. Выработайте аккумулятор «в ноль».
  2. Подключите устройство по схеме: зарядное устройство → тестер → кабель → телефон.
  3. Дождитесь, пока зарядка достигнет уровня в 100%.
  4. Снимите показания с прибора.

Дальнейшие шаги зависят от того, какие данные показывает измеритель. Если проверка батареи показывается в Ватт-часах, то вы почти у цели. Чтобы перевести результат в мАч, нужно полученное число поделить на номинальный вольтаж АКБ – 3,8 В, затем умножить на 0,9 (средний КПД батарей).

К примеру, тестер показал 15 Втч, значит: (15/3,8)*0,9=3,55 Ач или 3550 мАч. Если в характеристиках телефона в параметрах было указано 4000 мАч, значит износ уже составил почти 13%.

Когда тестер показывает данные в миллиампер-часах, достаточно сделать поправку на то, что зарядка происходит обычно с напряжением в 5 В (quick charge – до 12). Для этого умножаем показания устройства на 5, затем делим на 3,8 и также умножаем на КПД.

Как проверить емкость аккумулятора мультиметром

Это традиционный способ измерения, который слабо подходит для мобильных устройств. Хотя это отличный вариант, как проверить заряд батарейки. Здесь вам потребуется сам измерительный прибор, секундомер или возможность подсчитать время, а также переменный резистор с сопротивлением 100 Ом.

Как обычно, начинаем со стопроцентно заряженного АКБ. Важно, чтобы был открытый доступ к его контактам. Затем действуем по такому алгоритму:

  1. Включаем мультиметр, переводим его в режим вольтметра.
  2. Фиксируем вольтаж на клеммах.
  3. Запускаем секундомер и пускаем через резистор ток на уровне 500 миллиампер, пока напряжение не упадет до уровня 2,7 В.
  4. Засекаем время. Перемножаем потраченные часы на ток. Например, 6 часов * 500 мА = 3500 мАч.

Также сверяем с заводскими характеристиками и определяем степень износа. Этим же методом можно отлично тестировать перезаряжаемые батарейки, чтобы вовремя определять те, которые израсходовали свой эксплуатационный ресурс.

Впрочем, есть возможность теста и одноразовых. В том, как проверить батарейку мультиметром, если ее повторно нельзя зарядить, есть одно отличие. Для расхода заряда используется обычная лампочка, а процесс тестирования длится всего 30-40 секунд. Если по итогу прибор показывает больше 1,35 В, значит, все в порядке, если же меньше 1,1 В – батарейка уже никуда не годится.

Как проверить аккумулятор мультиметром

Пальчиковые батарейки используются во многих современных устройствах в качестве аккумуляторов. Хотя внешне эти изделия неотличимы друг от друга, их технические параметры, а также стоимость могут существенно различаться. Чтобы не попасть впросак, купив изделие с малым ресурсом, а то и вовсе нерабочее, следует знать, как проверить эти элементы, и уметь это делать на практике. Этот навык пригодится при проверке накопившихся дома аккумуляторов — если один из них находится на свалке, то другие еще могут служить в устройствах, не отличающихся по мощности.

В этой статье мы разберемся, как проверить аккумулятор мультиметром, и при каком количестве остаточного заряда его можно использовать в электроприборах.

Содержание

  • Проверка заряда без нагрузки
  • Проверка электрических аккумуляторов мультиметром под нагрузкой
  • Проверка аккумуляторов путем измерения силы тока
  • Полезные советы
  • Заключение

Проверка заряда без нагрузки

Для выявления полностью неисправных элементов достаточно произвести простую проверку:

  • Выберите режим мультиметра, соответствующий измерению напряжения постоянного тока.
  • Установить предел измерения равным 20В.
  • Приложите щупы прибора к контактам проверяемой батареи и измерьте напряжение.
  • Снять показания тестера.

Если напряжение, показанное при проверке аккумулятора мультиметром, превышает 1,35 В, аккумулятор исправен и будет работать в любом электроприборе.

Если заряд ячейки меньше этого уровня, но не ниже 1,2В, его можно использовать в нетребовательных устройствах. При более низком уровне заряда батарея не может использоваться и должна быть утилизирована.

Для полноты такой проверки недостаточно, так как она показывает величину напряжения холостого хода (ЭДС).

В качестве нагрузочного элемента можно использовать обычную лампочку, предназначенную для использования в карманном фонарике. Светодиоды для этого не подходят из-за слишком малого сопротивления. Объем нагрузки должен быть в пределах 100-200 мА – это наиболее распространенный показатель для большинства современных электротехнических изделий средней мощности.

Однако для отбраковки явно непригодных аккумуляторов достаточно теста без нагрузки с помощью тестера. Если прибор показывает меньше 1,2В, проверять под нагрузкой бессмысленно.

Проверка электрических аккумуляторов мультиметром под нагрузкой

Остальные элементы проходят повторную проверку. Теперь разберемся, как проверить емкость аккумулятора под нагрузкой. Для этого выполните следующие действия:

  • Подсоедините щупы мультиметра к контактам проверяемой батареи.
  • Параллельно подключите элемент нагрузки и подождите 30-40 секунд.
  • Удалить полученный результат.

В зависимости от показаний прибора необходимо отсортировать измеряемые элементы. Аккумуляторы с остатком 1,1 В или менее можно безопасно утилизировать. Изделия, при проверке которых устройство показало до 1,3В, можно использовать в пультах дистанционного управления. Если элемент под нагрузкой показывает 1,35 В и более, он полностью исправен.

Проверка аккумуляторов путем измерения силы тока

Этот метод применяется к новым аккумуляторам и позволяет оценить их мощность сразу при покупке. Положение мультиметра должно соответствовать постоянному току. Чтобы измерить уровень заряда новой батареи, выполните следующие действия:

  • Установите тестер батареи на максимальный предел измерения.
  • Возьмите новый элемент и присоедините к его контактам щупы прибора.
  • Через 1-2 секунды после прекращения роста текущего значения на индикаторе щупы необходимо снять.

Нормальный ток для новой батареи должен быть 4-6 Ампер. Если он составляет 3-3,9 Ампера, это означает, что срок службы батареи сокращается, но ячейка пригодна для использования в портативной технике.

Показания мультиметра в пределах 1,3-2,9 Ампер свидетельствуют о том, что аккумулятор лучше не использовать в обычных бытовых приборах, но его можно устанавливать в устройства, потребляющие небольшое количество тока (например, телевизор или другие пульты дистанционного управления ).

Если значение тока, которое показывает тестер, составляет 0,7-1,1 Ампера, то такой элемент способен работать исключительно в устройствах с малым энергопотреблением, при этом качество работы оборудования снизится. Его можно использовать в системах дистанционного управления, но только в том случае, если под рукой нет лучших элементов.

Наглядно процесс проверки аккумуляторов мультиметром на видео:

Полезные советы

Вот несколько рекомендаций по использованию и утилизации батарей:

  • Не откладывайте проверку и сортировку накопившихся батареек дома. В случае отсутствия новых батарей или их недостаточного количества, при необходимости можно временно использовать проверенную.
  • Батарейки, севшие в бытовом приборе, не нуждаются в полной замене. Обычно их разрядка происходит не одновременно, и проверка выявит аккумуляторы, которые можно использовать дальше.
  • Не храните непригодные батарейки дома и, тем более, не храните их в кейсе для оборудования. Часто из них вытекает электролит, а это приводит к порче находящихся рядом вещей.

  • Ни в коем случае не пытайтесь повредить корпус батареи — содержащаяся в нем жидкость (кислота или щелочь) может попасть на кожу, вызвав химический ожог.

Кроме того, использованные батарейки нельзя выбрасывать в мусорные баки. Содержащийся в них электролит вреден для окружающей среды, поэтому аккумуляторы необходимо утилизировать в специально предназначенном для этого месте.

Заключение

В этом материале мы разобрались, как правильно проверить аккумулятор мультиметром, а также в каких устройствах можно использовать проверенные аккумуляторы, исходя из результатов измерений. Как видите, для измерения остатка заряда батареи достаточно иметь под рукой домашний тестер и иметь несколько минут свободного времени.

Как проверить мАч батареи с помощью мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

  • Поделиться
  • Твитнуть

Сегодня у большинства людей есть мобильный телефон. Тем не менее, многие из них, скорее всего, не до конца понимают все его составляющие. Например, как много вы понимаете в своей батарее?

Видишь ли, батарея продлевает жизнь твоему телефону. Без него ваш телефон и другие устройства превратились бы в дорогостоящее пресс-папье. Пришло время приблизиться на один шаг к познанию секретов поддержания заряда этой маленькой электростанции, поняв основы.

Содержание:

  1. Что означает мАч в батарее?
  2. Как мАч влияет на срок службы батареи?
  3. Как измерить емкость аккумулятора в мАч?
  4. Заключительные мысли

Одним из основных терминов, используемых при разговоре об аккумуляторных батареях для телефонов, является мАч. Но что это, кстати? Позвольте нам сделать вас на один шаг ближе к изучению этого электрического продолжения вас.

Что означает мАч в батарее?

Если вы не знали, мАч или миллиампер-часы — это единица измерения емкости аккумулятора или количества накопленной энергии. Это единицы, которые электрики или техники используют для измерения полезного срока службы батареи или того, как долго батарея будет работать при средней электрической нагрузке.

Вы можете измерить емкость батареи в мА·ч с помощью мультиметра, секундомера для отслеживания прошедшего времени и резистора для работы в качестве нагрузки.

Как мАч влияет на срок службы батареи?

Чаще всего используется для измерения энергоемкости аккумулятора: чем выше емкость мАч, тем больше энергии он может хранить, что приводит к увеличению срока службы аккумулятора. Чтобы измерить срок службы батареи, вам нужно разделить емкость батареи на ток, необходимый объекту, который она питает.

Например, у вас есть мобильный телефон с двумя батареями: первая батарея имеет емкость 1000 мАч, а вторая батарея имеет емкость 2000 мАч. Для правильной работы вашему телефону требуется ток 200 мА.

Первая батарея — вместе с батареей емкостью 1000 мАч — обеспечит питание вашего телефона всего на пять часов (поскольку 1000 разделить на 200 равно пяти часам). Тем не менее, вторая батарея будет питать ваш телефон в течение десяти часов (поскольку 2000 разделить на 200 равно десяти).

Как измерить мАч батареи?

Это поможет, если вы определите емкость аккумулятора в мАч, чтобы понять, сколько заряда он держит после полного заполнения. Имейте в виду, что единица мАч указывает миллиампер, умноженный на час в единицу времени.

Это говорит о том, что деление его номинала в мАч на ток, потребляемый устройством в миллиамперах, приводит к тому, сколько часов проработает батарея после определения ее емкости.

Убедитесь, что вы полностью зарядили аккумулятор, который собираетесь тестировать, особенно если он перезаряжаемый. Или же вы также можете использовать новую неперезаряжаемую батарею.

Чтобы помочь вам измерить мАч вашей батареи с помощью цифрового мультиметра, просто выполните следующие действия.

  1. Возьмите цифровой мультиметр и поверните его. Переключите шкалу измерения на настройку измерения постоянного тока (DC). Имейте в виду, что все батареи генерируют постоянный ток. Эта настройка обозначается заглавной буквой A вместе с прямыми линиями поверх нее. Обратите внимание, что буква «А» обозначает основную единицу силы тока, то есть ампер.
  1. Вставьте красный щуп цифрового мультиметра в положительный порт. Присоедините черный щуп вашего измерителя к отрицательному порту. Отрицательный порт может быть помечен как «COM» для общего заземления.
  1. Подсоедините красный щуп цифрового мультиметра к отрицательной клемме аккумулятора. Подсоедините черный щуп мультиметра к положительной клемме вашего устройства, питаемого от батареи, с помощью электрического провода, открытого с обоих концов.

Теперь подключите отрицательную клемму устройства с питанием к положительной клемме аккумулятора. Вы можете сделать это, используя небольшой кусок электрического провода, оголенный с обоих концов. Убедитесь, что вы записали текущие показания с ЖК-дисплея измерителя и включите секундомер.

Вы получаете показание в амперах? Вы можете умножить это на 1000, чтобы перевести в миллиампер. Например, допустим, текущее показание было 200 миллиампер.

  1. Остановите таймер после отключения устройства, работающего от аккумулятора. В этот момент ваша батарея полностью разряжена. Обратите внимание на время в часах, необходимое для разрядки аккумулятора. Например, вам потребовалось пятнадцать часов, чтобы разрядить батарею.
  1. Умножьте текущие показания на время, чтобы получить емкость батареи в миллиампер-часах. Завершая наш пример, у вас есть 200 миллиампер, умноженные на пятнадцать часов. Подводя итог, ваша батарея имеет емкость 3000 мАч.

Вы можете подумать, чем выше номинал мАч, тем лучше? Ну, ответ на этот вопрос, это зависит. Аккумулятор с большей емкостью мАч может обеспечивать питание вашего телефона в течение более длительного периода по сравнению с телефоном, который использует такое же количество энергии в играх, Wi-Fi, приложениях, мобильных данных и других целях, но с меньшей емкостью мАч.

Это лучше, если вы хотите, чтобы батарея работала долго. Тем не менее, чем выше рейтинг мАч, тем громоздче и тяжелее будет ваша батарея.

При расчете миллиампер-часов необходимо учитывать как ток нагрузки в цепи, так и емкость аккумулятора в мАч. Для этого вам нужно использовать следующую формулу:

Срок службы батареи = Емкость батареи в мАч / Ток нагрузки в мАч

Следовательно, ваш расчет будет выглядеть следующим образом, если емкость вашего телефона составляет 2500 мАч, а нагрузка составляет 500 мАч. : 5 часов = 2500/500 мАч. Это означает, что он умрет через пять часов, если вы зарядите телефон на полную мощность.

Заключительные мысли

Понимание характеристик вашего телефона или любого другого устройства может помочь вам принять разумное решение при следующей покупке нового телефона. Емкость аккумулятора вашего телефона будет определять, насколько хорошо устройство служит вам.

Теперь вы можете отвечать другим людям, когда они спрашивают вас, «как проверить мАч аккумулятора с помощью цифрового мультиметра». Мы надеемся, что вы найдете это руководство познавательным и полезным. Готовы ли вы теперь проверить функциональность вашей батареи?

Как определить, сколько заряда батареи осталось у вашего дома на колесах

Благодаря мощным инверторам с чистой синусоидой и множеству 12-вольтовых устройств на рынке можно работать от батареи вашего дома на колесах, когда он отключен от сети. . Это при условии, что у вас есть емкость аккумулятора, чтобы сделать это. При посадке важно иметь возможность определить, сколько заряда батареи осталось в вашем доме на колесах в любой момент времени.

Многие автофургоны оборудованы световыми индикаторами, которые приблизительно сообщают вам, насколько заряжены ваши батареи. Но вы, возможно, заметили, что четыре индикатора не являются невероятно точным показателем заряда аккумулятора, оставшегося в вашем доме на колесах. Ниже вы найдете несколько методов, которые можно использовать для точного определения оставшегося заряда батареи как для свинцово-кислотных, так и для литиевых батарей.

Свинцово-кислотные (LA) батареи являются наиболее распространенным типом батарей, которые можно найти в жилых автофургонах. Хотя в вашем автомобиле или грузовике используются батареи того же типа, в вашем доме на колесах, скорее всего, будут батареи 12 В глубокого разряда. Разница в том, что стартерная батарея для вашего двигателя предназначена для очень быстрого запуска большого количества энергии. Напротив, аккумуляторы глубокого разряда предназначены для обеспечения постоянного тока или длительного периода работы освещения, вентилятора печи и т. д.

В мире жилых автофургонов вы найдете три типа свинцово-кислотных аккумуляторов глубокого разряда:

  • 12-вольтовые залитые свинцово-кислотные аккумуляторы (в которые нужно добавлять воду)
  • 12-вольтовые герметичные аккумуляторы с абсорбирующим стекловолокном (AGM)
  • 6-вольтовые аккумуляторы для гольф-каров глубокого разряда (обычно залитые)

Перед определением состояние заряда ваших LA-батарей, полезно знать, какая у вас батарея. Если вы еще не знаете тип батареи, эта информация должна быть указана на этикетке батареи.

Глубина разряда (DoD) свинцово-кислотной батареи RV

Независимо от типа вашей свинцово-кислотной батареи рекомендуемая максимальная глубина разряда составляет 50%. Другими словами, ваша батарея будет работать дольше всего, если вы не разряжаете ее ниже 50%. Вероятно, это не сильно повредит аккумулятору, если вы время от времени используете 60-70% емкости аккумулятора, но частое использование сократит срок службы аккумулятора.

По сути, при определении оставшегося заряда свинцово-кислотной батареи вы пытаетесь определить, насколько вы близки к 50%, а не к 0%.

Как использовать мультиметр для определения заряда батареи

Мультиметр — это один из самых простых способов получить точные показания текущего состояния заряда батареи.

Вот как использовать мультиметр для определения заряда батареи вашего RV:

  1. Установите мультиметр на настройку постоянного тока. Каждый мультиметр немного отличается по компоновке, поэтому вам может понадобиться обратиться к руководству вашего мультиметра, чтобы найти правильную настройку для батарей 12 В или 6 В. Как правило, вы найдете его рядом с буквой «V», рядом с которой или под ней находится символ постоянного тока «⎓» (что означает «напряжение постоянного тока»).
  2. Прикоснитесь красным щупом к красной или положительной стороне батареи, а черным щупом к черной или отрицательной стороне батареи.
  3. Прибор покажет напряжение батареи.
  4. Используйте приведенную ниже таблицу для определения мощности аккумулятора.

Примечание: Наиболее точные показания вы получите при тестировании батареи, которая находилась в состоянии покоя (не заряжалась и не разряжалась) в течение 12–24 часов.

Таблица состояния заряда свинцово-кислотного аккумулятора

Как использовать показания удельного веса для определения мощности аккумулятора RV

Тест на удельный вес считается наиболее точным способом оценки заряда батареи. Это можно сделать только на залитом свинцово-кислотном аккумуляторе, потому что AGM-аккумуляторы герметичны и нет возможности добраться до раствора электролита.

Что такое испытание удельного веса?

Раствор электролита в аккумуляторе LA состоит из серной кислоты и дистиллированной воды. Когда вы используете батарею, кислота превращается в другие химические вещества и расходуется. Когда вы заряжаете аккумулятор, происходит обратный процесс, и эти химические вещества снова превращаются в серную кислоту.

Поскольку количество кислоты, смешанной с дистиллированной водой, меняется в зависимости от состояния заряда аккумулятора, то же самое происходит и с плотностью этой жидкости. Вы можете измерить эту плотность ареометром. Самый распространенный тип аккумуляторных ареометров выглядит как индюшиная смазка с небольшим поплавковым устройством внутри.

Аккумуляторный ареометр EZRED

Одним из самых простых в использовании является аккумуляторный ареометр EZRED. Вы можете найти их в Интернете и в большинстве магазинов автозапчастей. Преимущество ареометра EZRED в том, что это ареометр с температурной компенсацией.

Как измерить удельный вес

  1. Безопасность превыше всего! Аккумуляторная кислота очень вредна для кожи. Использование:
  • Защитные очки
  • Толстые перчатки
  • Закрытые туфли
  1. Осторожно снимите все чехлы.
  1. Сожмите грушу и осторожно вставьте батарейный ареометр в ячейку. Отпустите грушу, чтобы влить жидкость в ареометр, пока раствор электролита батареи не заполнит ареометр до максимального уровня.
  1. Считайте измеренное значение на устройстве и запишите его.
  1. Перейдите к следующей ячейке и повторяйте, пока не измерите все ячейки батареи.
  1. Все ячейки должны читаться примерно одинаково. Если разница в показаниях удельного веса между самой высокой и самой низкой ячейкой составляет 0,050 или более, возможно, у вас слабая или разряженная ячейка батареи.
  2. См. таблицу удельного веса, чтобы определить текущий уровень заряда батареи.

Таблица удельного веса

Примечание: Профессиональный аккумуляторный ареометр даст вам более точные показания, чем диапазоны на модели EZRED. Если вы решите измерить заряд батареи с помощью этого метода, обязательно приобретите его со встроенным термометром и внимательно следуйте инструкциям, чтобы получить точные показания.

Литиевые батареи становятся все более популярными среди путешественников, особенно тех, кто интересуется солнечными батареями и бундокингом. Как и свинцово-кислотные аккумуляторы AGM, литиевые аккумуляторы герметичны и не требуют обслуживания. Конечно, они основаны на использовании в составе лития, а не свинца, и имеют ряд преимуществ перед свинцово-кислотными батареями.

Существуют различные типы литий-ионных аккумуляторов, используемых в различных областях. Наиболее распространенный тип 12-вольтовой литиевой батареи, используемой в жилых автофургонах, использует литий-железо-фосфат. Вы увидите, что это продается с использованием химической формулы соединения LiFePO4. Этот тип литиевых батарей зарекомендовал себя как безопасный, надежный и долговечный по сравнению со свинцово-кислотными батареями. Если вы думаете о переходе на батареи LiFePO4, ознакомьтесь с Все, что вам нужно знать об установке литиевых батарей в RV .

Большая глубина разряда

Одним из больших преимуществ LiFePO4 аккумуляторов по сравнению со свинцово-кислотными является более глубокий глубина разряда. В то время как свинцово-кислотная батарея не должна разряжаться ниже 50%, литиевую батарею можно разряжать дальше, не причиняя ей серьезного вреда. Хотя эксперты рекомендуют регулярно разряжать его только до 20%, чтобы продлить срок службы.

На практике это означает, что ваша свинцово-кислотная батарея на 100 ампер-часов имеет только 50 Ач полезной мощности, в то время как почти все 100 Ач можно использовать при использовании лития.

Итак, как определить оставшийся заряд батареи при использовании лития?

При проверке литиевых аккумуляторов не требуется попадание жидкостей для проверки удельного веса, поэтому вам следует использовать метод мультиметра для измерения состояния заряда аккумулятора по напряжению. Прикоснитесь красным щупом к плюсу, а черным к минусу после того, как настроите мультиметр на считывание напряжения постоянного тока и обратите внимание на напряжение батареи. Используйте приведенную ниже таблицу, чтобы определить оставшийся заряд батареи.

Состояние заряда литиевой батареи Таблица

Если в какой-то момент при чтении этой статьи вы подумали Эй, я могу определить свое местоположение в пределах 10 футов, используя спутники и мой телефон. Разве кто-нибудь не придумал монитор заряда батареи, который я могу использовать в своем доме на колесах? Тогда вам понравится следующий метод. Ниже приведены два монитора батареи, которые намного точнее, чем четыре светодиодных индикатора на стандартной панели вашего дома на колесах.

Монитор батареи AiLi 500A

Монитор батареи AiLi 500A. Фото с Амазона.

Монитор батареи AiLi 500A — это универсальный монитор батареи, который можно использовать для всех типов свинцово-кислотных батарей, а также для литиевых. В отличие от использования мультиметра, вам нужно подключить и установить монитор или поручить это профессионалу. Несмотря на то, что после установки вы сможете сразу увидеть напряжение, ток, ампер-часы, состояние заряда (SOC), оставшееся время работы и потребляемую мощность в ваттах, не выходя из вашего дома на колесах.

С точки зрения цены комплект стоит около 70 долларов на Amazon. Однако, если вы не заядлый любитель делать что-то своими руками и чувствуете себя комфортно, устанавливая это самостоятельно, вам придется добавить к этому стоимость его установки.

Innova 3721 Монитор батареи и системы зарядки

Innova 3721 Монитор батареи и системы зарядки. Фото с Amazon

Innova 3721 отлично подходит, если вы ищете более удобный метод для контроля состояния заряда аккумулятора внутри вашего дома на колесах. В большинстве RV есть один из этих автомобильных портов на 12 В для подключения таких вещей, как телевизоры на 12 В, нагревательные одеяла и другие приборы.

Это устройство за 20 долларов подключается к этому порту и отображает напряжение ваших батарей, как мультиметр. Все, что вам нужно сделать, это обратиться к таблицам напряжения для вашего типа батареи. (Если вы используете две батареи по 6 В, соединенные последовательно, применяется таблица для 12 В).

Примечание: Если вы находитесь в доме на колесах, убедитесь, что вы подключаете этот монитор к розетке, питаемой от домашних аккумуляторов. Автомобильные порты 12 В, расположенные на приборной панели, скорее всего, питаются от вашей стартерной батареи, а не от той, которую использует ваш дом на колесах.

Ниже вы найдете все таблицы, использованные в этой статье, в виде одного удобного изображения. Просто щелкните правой кнопкой мыши таблицу и выберите «Сохранить изображение как», чтобы загрузить его для дальнейшего использования.

Вы когда-нибудь измеряли, сколько энергии осталось в батареях вашего RV? Как прошло? Поделитесь ниже в комментариях.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
