Как правильно выключатель или выключатель: этимология — Включатель или выключатель?

Как правильно выключатель или выключатель: этимология — Включатель или выключатель?

Содержание

Как правильно включатель или выключатель света. Как должен правильно включаться выключатель: вверх или вниз

Как правильно включатель или выключатель света. Как должен правильно включаться выключатель: вверх или вниз

Установка выключателя осуществляется не только как удобно (нравится), но так же таким образом, чтобы по нему было видно включен он или отключен сейчас. На данный момент нет нормативных документов, где бы четко было прописано правильное положение выключателя, и как он должен включаться и отключаться. В этой статье речь пойдет о том, как все-таки правильно располагать выключатель. Итак, начнем.

Ка уже было сказано, четких правил нет, но вполне возможно провести аналогию с существующими коммутационными аппаратами. Вот, например, Рубильники : конструктивно они выполняются таким образом, что контакты переходят в замкнутое положение при перемещении рукоятки вверх, а разомкнутое положение обеспечивает переводом рукоятки в нижнее положение.

yandex.ru

Это обусловлено тем, что в случае нештатной ситуации «дернуть» рычаг вниз гораздо быстрее и легче, чем переводить его вверх.

Кроме этого именно такое расположение обеспечивает дополнительную защиту от самопроизвольного включения, например, если на него случайным образом окажет воздействие посторонний предмет.

А уже положения рубильников регламентируется правилами ПУЭ, а конкретно пункт 4.1.9, который звучит следующим образом:

yandex.ru

Давайте посмотрим на автоматические выключатели, они выполнены следующим образом: расположение «флажка» вверх указывает на то, что автомат включен. Об этом так же могут информировать надписи и цветовая маркировка.

А положение флажка «вниз» указывает на отключенное положение автоматического выключателя.

Таким образом, питание подводится сверху, а потребитель подключен снизу.

Если посмотрим на автомат АВ, то кнопка включения расположена вверху, а кнопка выключения внизу:

Из этого можно вывести следующее правило:

Вверх – включаем, вниз — выключаем.

Таким образом, монтаж будет технически грамотным.

А это значит, что и выключатели света должны монтироваться аналогичным образом.

Но современный рынок наводнен выключателями разнообразных конструкций: клавишные, сенсорные, поворотные и футуристические выключатели. Именно по этой причине перед установкой нужно внимательно изучать документацию, где должно указываться нормальное положение выключателя и его ориентация в пространстве.

yandex.ru

Скажем так, признаком хорошего тона является такое подключение выключателя, когда переводом клавишей вверх происходит включение, а перевод клавиши вниз происходит отключение.

Заключение

Итак, теперь можно ответить на вопрос в заглавии нашей статьи: выключатель должен включаться переводом клавиши вверх. Но это не жесткая рекомендация, а, так сказать, правило хорошего тона при монтаже.

Вы же можете в своем доме избрать другой вариант, самое главное, чтобы в доме соблюдалось единообразие, то есть, если приняли решение, что у вас выключатели включаются переводом клавиши вниз, то так должно быть во всем доме.

Если статья оказалась вам полезна, или интересна, то оцените лайком. Спасибо за ваше внимание!

Выключатель с подсветкой. СЕКРЕТ ПОДСВЕТКИ ВЫКЛЮЧАТЕЛЯ

Схема двойного выключателя с подсветкой

Простая вроде схема подсветки обыкновенного выключателя в темноте на поверку оказывается массовым обманом. То что схема проста это понятно, но какие номиналы деталей и как её грамотно составить описать никто не решается.
Придется разобраться с этим простым и одновременно сложным вопросом.

Схема подсветки настенного выключателя

Что сложного установить паралельно выключателю неонку с резистором или светодиод с выпрямителем и ограничителем тока? Но и тут возникает масса недоразумений даже у опытных электриков с образованием. Установив фабричный или самодельный выключатель с подсветкой, многие через недельку его убирают по причине светящихся в темноте при выключенном свете лампах экономках (светодиодных, филаментных и газоразрядных).

Схема подсветки выключателя для малопотребляющих ламп

Некоторые лампы при выключении таким подсвеченным выключателем , начинаю стробить — моргать переменными вспышками или мерцать в такт неведомой мелодии.

Схема подсветки светодиодами выключателя

Используя такую схему светодиодной подсветки вы увеличиваете ток через лампу, тем самым провоцируя её нежелательные свечения и моргания. Так ставить диоды на встречу довольно глупо!
Реальная схема выглядит вот так

Светодиодная подсветка выключателя

Попытка найти хоть у оного «электронного мудреца» пояснение схем и номиналы ламп на которые они рассчитаны к успеху не ведут. Поколение знатоков электричества воспитанное на Топовых популярных блогах и каналах напрочь утратил способность к аналитике и размышлению. Как результат массовое копирование старых , часто ошибочных , схем и описаний преподносимое с великим апломбом как открытие и ноу-хау.

Свечение выключенной лампочки

Пояснение получилося долговатое, но тему я постарался развернуть основательно и поучительно. Надеюсь смысл схем и решений вам не показался заумным и малопригодным для практики.

Удачи в творчестве и не забывайте проверять практикой любые теории!!!!

Выключатель, как подключить.

Схема подключения выключателя света с одной клавишей

В этой статье будет рассказано о подключении выключателя света в квартире с одной подключенной лампой. Раньше это было простейшим делом — два провода, включаем в разрыв выключатель и все дела.

Но времена хрущёвок и панелек с простейшими электросетями прошли и в современных домах всё несколько сложнее.

На самом деле для более-менее знающего в технике человека это является простым делом, которое требует только: базовых знаний об электричестве и работе выключателя, плоская и крестовая отвертка, индикатор напряжения (необязательно).

Статья делится на два этапа:

  1. Первый этап — теория, или как выглядит схема подключения переключателя с лампой.
  2. Второй этап — практика. Возьмём инструменты и приступим к работе.

Принципиальная схема подключения

Выключатель света выглядит на схеме так:

Это простейшая схема из старых домов. Для того, чтобы стандартная лампа с напряжением 220 В была включена, необходимо подключить два провода: фаза (L) и нейтраль (N).

Следующая схема ближе к современности:

Тут в электрический блок подается 3-проводной кабель питания.

  • бронзовый провод — фазный
  • синий провод — нейтральный
  • желто-зеленый — защитный провод

Дополнительный кабель направляется от электрической коробки к лампе. Как мы уже определили, переключатель освещения имеет задачу прерывания цепи только в одном месте, и это место — фазовый провод.

Для приведенной выше схемы в рассмотренном примере добавим еще два элемента, которые, возможно и не будут использоваться в случае наличия автоматического выключателя, но стоит всё-равно упомянуть их. Этими элементами являются:

  • Трёхжильный шнур питания направляется к следующему переключателю.
  • Четвертый провод (черный) в кабеле между коробом (это дыра в стене для выключателя) и лампой.

Этот пока несвязанный проводник может быть полезен в будущем, например, когда необходимо установить двойной выключатель и лампу с большим количеством лампочек, чтобы избирательно включить свет на разные уровни яркости.

Как выглядит выключатель

Вот для примера классический выключатель темно-серого цвета.

Здесь много отверстий, но нас будут интересовать только 4, расположенные в красном прямоугольнике. Это эквиваленты клемм 1 и 2 на схемах выше. Другие отверстия в переключателе не выполняют никаких функций. Кроме того, в верхней и нижней частях находятся пластиковые серые элементы для защёлкивания корпуса.

Возвращаясь к лицевой части переключателя, после удаления клавиши (обычно пальцами, слегка отжав на себя), мы видим пластиковый элемент, который используется для прикрепления клавиши и переключателя. Он не нужен во время сборки, поэтому слегка поддеваем его плоской отверткой и снимаем.

Установка одноклавишного выключателя

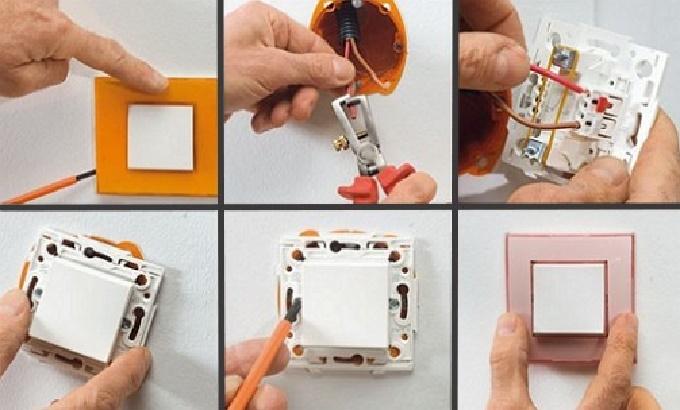

Далее наглядная пошаговая инструкция по подключения выключателя света. Всегда первое, что нужно делать перед электромонтажными работами — выключить напряжение в домашнем коммутационном щитке.

Согласно схеме 3 провода освобождены от внешней изоляции: нижний 3-проводной жгут — питание, верхний 4-проводный кабель — подключение к лампе, а 3-проводный кабель справа — идёт питание к следующему переключателю (у вас его наверное не будет).

Когда вы собираете или заменяете автоматический выключатель, у вас может быть несколько другая схема разводки:

  • Может не быть 3-проводного кабеля для подачи к другой лампе.
  • Сеть может быть двухпроводной (без защитного проводника). В коробке может быть только два провода (если да, значит нейтральные и защитные проводники подключены в другом месте, например, в коробе под потолком.

Следующим шагом является удаление изоляции с концов кабеля. Лучше выполнять эту операцию с помощью съемника изоляции. Если у вас его нет (скорее всего нет) — берите монтажный нож и зачистите концы на 20 мм.

После снятия изоляции подключайте нейтральные провода с помощью электрического разъема.

В четырехпроводном кабеле к лампе не было синего провода. В качестве нейтрали будем использовать серый. Во избежание недоразумений в будущем, целесообразно обернуть конец кабеля с неправильным цветом изоляционной лентой.

Аналогичным образом подключаем защитные провода.

Обратите внимание

Соединительные нейтральные и защитные проводки скрыты внутри коробки. В данном случае осталось три фазных провода, которые должны быть подключены к коммутатору.

На одной стороне выключателя вставляем фазный провод, идущий к автоматическому выключателю.

С другой стороны переключателя фазовый провод, который ведет к лампе.

Собираем выключатель. Слегка затягиваем винты попеременно, чтобы можно было выровнять переключатель в стене ровно. В зависимости от производителя метод крепления и подключения проводов может быть разным.

Наденьте клавишу на механизм.

Иногда сперва одевается пластиковый декоративный кожух, а клавиша в самом конце.

Включатель выключатель света. Как правильно подключить выключатель света

Трудно даже представить сейчас человеческое существование без освещения, и соответственно, без выключателей, которыми это освещение приводится в действие. Ребёнок, научившись ходить и дотягиваться до выключателя, щёлкает им непрерывно, удивляясь появлению света, как какому-то волшебству или чуду. Но мы то, взрослые люди, отлично знаем, что в основе такого волшебства лежат законы физики и электротехники. На основе этих знаний познакомимся поближе с выключателем, его основной функцией, разновидностями и конструктивным исполнением, а также поговорим о том, как подключить выключатель света.

Основная функция

Выключатель света представляет собой коммутационное устройство, с помощью которого человек управляет освещением в помещении. Этот аппарат выполняет две операции – замыкает электрическую цепь, за счёт чего происходит включение лампы светильника, и размыкает её, лампа при этом гаснет.

В отличие от своих высоковольтных собратьев выключатель света предназначен для работы в осветительных сетях напряжением до 1000 В. Управляется он вручную, не защищён от токов короткого замыкания и перегруза. На нём нет дугогасительных камер, как на высоковольтном оборудовании, поэтому обычный бытовой аппарат рассчитан на маленькие токовые нагрузки.

Схема одноклавишного выключателя является самой известной и распространённой для подключения элементов освещения.

Но сейчас всё чаще дизайнерские решения подразумевают монтаж в жилых помещениях сложной конфигурации комнат, многоуровневых потолков и групповой осветительной системы. Здесь уже не получится просто подключить одноклавишный выключатель света, понадобятся более сложные модели. Например:

  1. Выключатель двухклавишный будет гораздо удобнее в применении, если комната имеет зональное разделение, когда в её рабочей части необходимо более яркое освещение, а в части для отдыха допустим свет приглушённый. Ещё такие устройства используют в гостиных, где смонтированы большие рожковые люстры на несколько ламп.
  2. Выключатель трёхклавишный, совмещённый с розеткой. Такой аппарат удобно устанавливать, когда рядом находятся коридор, ванная комната и туалет. Схема подключения выключателя света в таком исполнении подразумевает подачу напряжения каждой клавишей на отдельную комнату, а розетка пригодится для того, чтобы пользоваться феном или электробритвой.
  3. Выключатель с подсветкой. Замечательный вариант для любого помещения. Зайдя в тёмную комнату, не придётся шаркать руками по стене в поисках выключателя, святящийся маячок укажет на его местонахождение.

О том, как установить эти коммутационные аппараты и как правильно подключить их, будет отдельный, более подробный разговор. Однако советуем вам начать знакомство с устройством, принципом действия и схемой подключения на примере одноклавишных выключателей.

Разновидности

Несмотря на всю элементарность, рассматриваемый выключатель света на одну клавишу имеет несколько разновидностей в зависимости от конструктивного исполнения.

    Наружной установки. Подключение такого выключателя света с одной клавишей выполняют в случае, когда электрическая проводка выполняется по стенам (в гибких гофрированных, пластиковых либо металлических трубах; в специальных коробах; пластиковых кабельных каналах либо в открытом исполнении). Такой вид проводки чаще всего используют там, где невозможно скрыть её в стене. Например, для подключения лампочки в дачном деревянном домике, в сараях, гаражах и других хозяйственных постройках. Открытая проводка и выключатель наружного исполнения выглядят менее эстетично, но их главным достоинством является предельная простота монтажа и установки. Внутренней установки. Такие аппараты ставят, когда схема подключения одноклавишного выключателя подразумевает использование скрытой проводки (под штукатуркой либо внутри каркасных стен). В этом случае для того, чтобы установить выключатель света, в стене предварительно монтируют подрозетник (они бывают специальными для гипсокартонных и бетонных стен). Все эти работы чреваты большим количеством грязи и пыли, поэтому монтаж скрытой проводки и установку внутренних выключателей, как правило, совмещают с общим ремонтом помещения.

Выключатель двухклавишный. Подключаем двойной выключатель правильно

Основное назначение выключателя двухклавишного исполнения — это включение и отключение света разных групп осветительных приборов. Например, можно с одного выключателя производить включение и отключение света в коридоре и ванной (если санузел раздельный), включение или отключение света в коридоре и на улице и т.п. Как говорится, вариантов применения много. В этой статье я подробно рассмотрю всю последовательность подключения двухклавишного выключателя на два разных светильника.

Схема подключения

По своей сути схема подключения двух клавишного выключателя практически ничем не отличается от схемы коммутации одноклавишного выключателя, так как двухклавишный просто напросто совмещает в одном корпусе два одноклавишных коммутационных аппарата.

Необходимый инвентарь

Итак, для успешного подключения нам с вами потребуется:

1.Выключатель. Выбирается под ваш интерьер и может быть как скрытого, так и внешнего вида монтажа.

2. Распределительная коробка. Непосредственно в ней и будет происходить так называемая расключка, также бывает внешнего и скрытого исполнения.

3. Соединительный кабель. Учтите такой момент, что от светильников в распределительную коробку будут идти двухжильные кабеля (в случае двухпроводной сети), то от распределительной коробки к выключателю должен идти трехжильный провод. А если у вас реализована трех проводная сеть, то от коробки до выключателя должен идти четырехжильный кабель.

4. Светильники.

5. Паяльник или вагоразъемы, или гильзы, или сварочный аппарат. Так как, согласно правилам, использовать обычную скрутку в распределительной коробке нельзя, необходимо выбрать один из разращенных способов соединения в коробке (в статье будет использована пайка).

Примечание. Прежде чем приступать к непосредственному монтажу внимательно изучите сам выключатель. Большинство производителей на внутренней стороне рисуют схему подключения, согласно которой там, где один вход, подключается фаза, идущая от распределительного щитка. А в том месте, где два выхода, сажаются коммутируемые фазы, уходящие на светильники.

Выполняем монтаж

Итак, мы с вами приобрели необходимые компоненты и уже подготовились к непосредственному монтажу. Но не спешите, если питающая линия находится под напряжением. Обязательно нужно ее отключить. Для этого в щитке отключаем автомат, питающий именно эту комнату, если такого нет, то отключаем общий автомат. Вот теперь можно приступать к работе.

Итак, в нашей с вами коробке встретились четыре кабеля. Причем по белому проводу, пришедшему от щитка, поступает фаза, а по синему ноль.

Таким образом, схема соединения проводов будет такова:

Сразу соединяем в общий узел нули (синие провода), идущие со светильников с нулем, пришедшем от распределительного щитка.

Затем провод, оный был подключен к общему контакту выключателя (в нашем случае это провод белого цвета), соединяем с фазой, пришедшей со щита. А вышедшие с выключателя коммутированные фазные провода соединяем с фазами наших с вами светильников. Синий провод соединяем с белым одного светильника, а желто-зеленый с белым другого светильника.

Важно. Необходимо, чтобы через выключатель коммутировался именно фазный провод, так как это обеспечит дальнейшее безопасное использование и обслуживание проводки.

Теперь нам нужно проверить правильность подключения и работу светильников, для этого подаем питание и смотрим на работу светильников.

Если все собранно правильно и корректно работает, то обратно отключаем автомат и пропаиваем наши скрутки. Затем изолируем жилы и аккуратно укладываем в распределительной коробке.

Вот и все, работу можно считать выполненной. Если статья оказалась Вам полезной, то ставьте палец вверх и делитесь статьей. Спасибо за внимание.

Видео как подключить выключатель

Как правильно установить выключатель света вверх или вниз

Некоторые светильники включаются при помощи шнурка или выключателя, находящегося на проводе, другие отключаются при помощи проходных выключателей, для которых не существует положения «включено» или «отключено», но большинство люстр отключается обычными выключателями, у которых есть вернее и нижнее положение.

Конструкция этих устройств позволяет установить их любым способом, даже положить набок, но установку коммутационных приборов нельзя производить произвольно. Поэтому при монтаже освещения важно знать, как правильно установить выключатель света — вверх или вниз.

Нормативные документы

На сегодняшний день ни в одном нормативном документе нет чётких указаний, как ставить выключатель освещения, но по аналогии с другими коммутационными приборами свет должен отключаться при движении рычага или клавиши вниз.

Эти требования содержатся в ПУЭ 7 пункт 4.1.9. Здесь указано, что выключатели и разъединители должны монтироваться таким образом, чтобы исключить включение при падении на рукоятку тяжёлых предметов или при воздействии собственного веса. Соответственно, включенным положением у этих устройств является верхнее, а отключённым нижнее.

Как правильно установить выключатель света — вверх или вниз было указано в Строительных Нормах и Правилах (СНиП и ГОСТ Р 50571. 1-93), где было указано, что бытовые выключатели должны отключать свет при нажатии на нижний край рычага или клавиши, однако в 2010 году эти документы были заменены новыми, в которых это требование отсутствует.

Сейчас свет включается вверх или вниз на выключателе — это вопрос предпочтений жителей дома или дизайнеров.

Правила установки выключателя

Самостоятельный монтаж выключателя доступен любому домашнему мастеру, но делать это необходимо по определённым правилам, обеспечивающим удобство и безопасность эксплуатации.

Где лучше ставить выключатель освещения

Так как в нормативных документах не указывается правильное положение выключателя света, то основным мотивом при выборе места и способа монтажа является удобство жильцов, но дизайнеры рекомендуют при этом соблюдать следующие правила:

  • Все выключатели должны располагаться на одинаковой высоте и включаться в одну сторону. При этом они не должны закрываться открытой дверью.
  • Желательно учесть традицию включения света вверх. Это упростит использование освещения гостями дома.
  • Самой удобной высотой для установки коммутационных приборов является уровень дверных ручек. Это связано с мышечной памятью — ручки на всех дверях во всех помещениях находятся на одной высоте.
  • В жилых комнатах и коридорах выключатели монтируются внутри помещений, в кладовках и санузлах снаружи. Это связано с наличием или отсутствием окон и естественного освещения.


Совет! Даже если в доме есть маленькие дети, нет необходимости поднимать выключатели на недоступную для них высоту. Период игр с такими устройствами быстро проходит, после чего они будут нужны именно внизу, для самостоятельного включения света ребёнком.

Как должен включаться выключатель: вверх или вниз

Несмотря на то, что отсутствуют нормативные документы, указывающие, как правильно установить выключатель света — вверх или вниз, на корпусе устройств некоторых производителей имеется маркировка, согласно которой свет включается при нажатии клавиши «вверх».

Такое положение коммутационного устройства сохранилось во всех зданиях, электропроводка в которых выполнена согласно ГОСТу Р 50571. 1-93. Сейчас большинство людей, живущих в таких домах, приходя в помещение с новыми выключателями, для включения освещения автоматически нажимают верхнюю часть клавиши.


Информация! Кроме выключателей движением рычага вверх включаются автоматические выключатели, дифференциальные автоматы, УЗО и другое оборудование которые используются в бытовых электрощитках.

Ноль или фаза на выключателе

Говоря о правилах установки выключателя нельзя обойти вниманием вопрос, какой провод, нулевой или фазный должен подходить к выключателю. Разногласий здесь быть не может — согласно ПУЭ п.6.6.28 в однофазных сетях однофазные разъединители должны разрывать именно фазу.

В этом документе не проводится различие между однополюсными автоматами, рубильниками и обычными бытовыми выключателями, поэтому ко всем этим устройствам должен подходить фазный провод.

Отключать фазу необходимо для того, чтобы в отключенном состоянии к электроприборам не подводилось напряжение. Это упрощает ремонт и позволяет быстро отключить светильник в аварийной ситуации.

Конструкция выключателя освещения

В зависимости от схемы освещения используются выключатели с разным количеством клавиш, но конструкция этих устройств похожа на одноклавишный выключатель и отличается только количеством групп контактов.

Защитные элементы и крепление

Корпус всех типов выключателей изготавливается из пластмассы. В зависимости от типа электропроводки он может иметь разную конструкцию:

  • Открытая проводка. Представляет собой коробочку, закрывающую прибор с боков и имеющую вырезы для механизма включения. Крепление выключателя производится саморезами или болтами непосредственно к стене или специальной площадке.
  • Скрытая проводка. Корпус имеет более плоскую конструкцию, в некоторых случаях несколько выключателей вместе с розетками могут устанавливаться рядом в одном блоке и накрываться общей рамкой. Крпление осуществляется в монтажных коробках при помощи специальных подвижных лапок, которые раздвигаются в стороны при закручивании винтов.

Конструкция крепления и корпуса позволяют установить выключатель света вверх или вниз, поэтому его положение выбирается во время монтажа. Для защиты от поражения электрическим током контакты замыкаются не руками, а при помощи пластмассовой клавиши или рычага.

Контакты

Для замыкания электрической цепи и подачи напряжения к светильникам в выключателях имеются подвижные и неподвижные контакты по одной паре для каждой клавиши. Переключение положения коммутатора «включено-выключено» производится нажатием клавиши или рычага, в некоторых моделях поворотом рукоятки.

К каждому контакту прикреплена клемма для присоединения провода. В многоклавишных выключателях подвижные контакты соединены перемычкой, имеющей клемму для одновременного подключения всех контактов.


Информация! На корпусе некоторых моделей выключателей имеется схема подключения, для монтажа других аппаратов необходимо использовать тестер.

Как самостоятельно установить выключатель

Установка выключателей производится во время монтажа электропроводки. Для выполнения этой работы достаточно обладать элементарными знаниями электротехники и владеть электромонтажным инструментом.

Как прозвонить контакты выключателя мультиметром

Не все производители изображают схему устройства на его корпусе, кроме того могут быть сомнения в исправности аппарата, поэтому перед установкой желательно прозвонить выключатель мультиметром или прозвонкой и проверить исправность аппарата, а так же в каком положении клавиши коммутационное устройство будет включено.

Эта проверка выполняется ДО монтажа прибора следующим образом:

  1. 1. снять крышку с выключателя;
  2. 2. включить мультиметр в положение для определения сопротивления или проверки диодов;
  3. 3. измерить сопротивление между обоими клеммами выключателя;
  4. 4. положение клавиши, в котором показания прибора будут минимальными, будет «включено».

Для проверки исправности двух- и трёхклавишного выключателя п.п. 3-4 необходимо повторить для каждой клавиши. Сопротивление измеряется между общей клеммой и контактами каждой из них. Общая клемма находится между ними или с противоположной стороны, в зависимости от конструкции.


Важно! Перед проверкой выключателя во время ремонта электропроводки необходимо отключить питание линии соответствующим автоматом.

На какой контакт подключать фазу: к подвижному или неподвижному

Несмотря на то, что отсутствуют нормативные документы, указывающие, как правильно ставить выключатель, в ПУЭ 7 п. 4.1.9, 3.1.6 содержатся чёткие рекомендации, к какому из контактов необходимо подключать фазный провод. Согласно этим правилам он, как правило, должен присоединяться к неподвижным частям аппарата.

Однако, в связи с тем, что все детали выключателя закрыты пластиковыми элементами, определить, какой из контактов одноклавишного прибора является подвижным не всегда получится. Поэтому такой аппарат допускается подключать любым способом.

В отличие от этого прибора в многоклавишном выключателе подвижные контакты соединены с общей клеммой и фазный провод необходимо присоединять именно с ней.


Важно! При подаче фазы на клемму одной из клавиш правильная работа аппарата будет невозможной — вторая группа ламп будет светиться только при включении первой.

Выключатель с подсветкой: как правильно установить

Для того чтобы проще было найти выключатель в тёмной комнате, некоторые фирмы производители изготавливают устройства с подсветкой. Для этого в корпусе аппарата имеется неоновая лампочка или светодиод с последовательно включённым токоограничивающим резистором.

Этот светодиод подключается параллельно одной из клавиш и светится только в отключенном положении выключателя. Монтаж и проверка аппарата производится аналогично обычному выключателю, однако если клавиша с подсветкой не будет подключена или перегорят все лампы в группе индикация работать не будет.

Некоторые модели светодиодных и энергосберегающих ламп при подключении к выключателю с подсветкой начинают периодически вспыхивать. Это связано с особенностями работы электронной платы лампочки. В этом случае необходимо отключить подсветку или установить параллельно светильнику резистор номиналом 1МОм и мощностью 0,5-2Вт.

Опасна ли неправильная установка выключателя

Отсутствие чётких норм, как должен включаться выключатель, может привести к тому, что замена сгоревшей лампы будет производиться после нажатия клавиши «вниз», что из-за нарушения традиции установки выключателя «вниз-отключено» соответствует включённому положению освещения и эта работа будет выполнена без снятия напряжения.

Такая замена лампы энергосберегающей лампы или лампы накаливания является опасной из-за имеющейся вероятности разрушения стеклянной колбы.

Менять светодиодные светильники под напряжением так же не рекомендуется, но особенно опасным является ремонт или замена люстры при «выключенном» свете. Это гарантировано приведёт к электротравме или короткому замыканию.

Вывод

Несмотря на отсутствие норм, указывающих, как правильно установить выключатель света вверх или вниз, у большинства людей есть привычка включать свет нажатием на верхнюю часть клавиши, а отключение нажатием клавиши вниз. Это позволяет гарантированно отключать освещение при ремонте светильника или замене лампы.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как правильно установить выключатель света, вкл/выкл по ГОСТу (СНиП)

Речь пойдет о выключателе, который ставиться на линию освещения. Вернее о том, как правильно осуществить его монтаж с учетом положения, по которому сразу было бы видно включен он или выключен. Исключение составляют выключатели со светодиодной подсветкой – там все ясно. Если светодиод светиться, то коммутационное устройство выключено, если нет, то оно включено.

У выключателей известных брендов имеются специальные метки или надписи фаз приходящих и отходящих. Остается только придерживаться их рекомендаций. Но основная масса выключателей, которые можно купить в торговой сети, таких особенностей не имеет. В каком положении будет клавиша/клавиши (вкл/выкл) коммутационного устройства такого типа нет действующих правил.

Ранее в Строительных Нормах и Правилах (СНиП) было четко указано, что выключатель, должен разрывать цепь питания нажатием на нижний край клавиши, а включать источник освещения нажатием вверх. Это и стало общепринятым на сегодняшний день правилом. Исходили из удобства т.к. при случайном нажатии он выключается, а не включается. А также ярким примером включения и выключения послужило такое устройство, как рубильник. Как известно, его можно выключить просто повиснув на его рукоятке, т.е. опустив вниз. Ведь легче опустить, чем поднять. И человек второпях так и поступает интуитивно в разных ситациях.

Выбор положения включения выключателя в принципе не имеет значения. Его ставят так как удобно пользователю. И если будет поставлено наоборот и даже боком, то это не будет считаться нарушением. В некоторых случаях производитель в инструкции по эксплуатации указывает как его правильно монтировать и тогда необходимо читать этот документ перед тем, как установить. В случае возникновения ситуации, когда не хватает оставленной для подключения длины провода и его включают наоборот. Нарушением это не считается.

Основное правило – на объекте все выключатели на линии освещения должны быть установлены одинаково, чтобы не возникало вопроса как его нажать. Главное в электромонтажных работах это обеспечить качественное и надежное соединение.

Как должен правильно включаться выключатель: вверх или вниз | Энергофиксик

Установка выключателя осуществляется не только как удобно (нравится), но так же таким образом, чтобы по нему было видно включен он или отключен сейчас. На данный момент нет нормативных документов, где бы четко было прописано правильное положение выключателя, и как он должен включаться и отключаться. В этой статье речь пойдет о том, как все-таки правильно располагать выключатель. Итак, начнем.

Ка уже было сказано, четких правил нет, но вполне возможно провести аналогию с существующими коммутационными аппаратами. Вот, например, Рубильники: конструктивно они выполняются таким образом, что контакты переходят в замкнутое положение при перемещении рукоятки вверх, а разомкнутое положение обеспечивает переводом рукоятки в нижнее положение.

yandex.ru

Это обусловлено тем, что в случае нештатной ситуации «дернуть» рычаг вниз гораздо быстрее и легче, чем переводить его вверх.

Кроме этого именно такое расположение обеспечивает дополнительную защиту от самопроизвольного включения, например, если на него случайным образом окажет воздействие посторонний предмет.

А уже положения рубильников регламентируется правилами ПУЭ, а конкретно пункт 4.1.9, который звучит следующим образом:

yandex.ru

Давайте посмотрим на автоматические выключатели, они выполнены следующим образом: расположение «флажка» вверх указывает на то, что автомат включен. Об этом так же могут информировать надписи и цветовая маркировка.

А положение флажка «вниз» указывает на отключенное положение автоматического выключателя.

Таким образом, питание подводится сверху, а потребитель подключен снизу.

Если посмотрим на автомат АВ, то кнопка включения расположена вверху, а кнопка выключения внизу:

Из этого можно вывести следующее правило:

Вверх – включаем, вниз — выключаем.

Таким образом, монтаж будет технически грамотным.

А это значит, что и выключатели света должны монтироваться аналогичным образом.

Но современный рынок наводнен выключателями разнообразных конструкций: клавишные, сенсорные, поворотные и футуристические выключатели. Именно по этой причине перед установкой нужно внимательно изучать документацию, где должно указываться нормальное положение выключателя и его ориентация в пространстве.

yandex.ru

Скажем так, признаком хорошего тона является такое подключение выключателя, когда переводом клавишей вверх происходит включение, а перевод клавиши вниз происходит отключение.

Заключение

Итак, теперь можно ответить на вопрос в заглавии нашей статьи: выключатель должен включаться переводом клавиши вверх. Но это не жесткая рекомендация, а, так сказать, правило хорошего тона при монтаже.

Вы же можете в своем доме избрать другой вариант, самое главное, чтобы в доме соблюдалось единообразие, то есть, если приняли решение, что у вас выключатели включаются переводом клавиши вниз, то так должно быть во всем доме.

Если статья оказалась вам полезна, или интересна, то оцените лайком. Спасибо за ваше внимание!

Как правильно ставить выключатель включать вверх или вниз

Главная » Разное » Как правильно ставить выключатель включать вверх или вниз

Как правильно ставить выключатель света (вверх или вниз)

Выключатель света должен быть установлен не только так как вам хочется, а так, чтобы по нему можно было четко определить в каком положении он находится. Но сейчас нет действующих нормативных документов, которые это регламентируют, поэтому все ставят их как попало. В этой статье мы расскажем читателям сайта Сам Электрик, каким должно быть положение выключателя при включенном свете и выключенном.

Наперед будет сказано – ВВЕРХ. Но так ли это? Давайте разбираться!

Как мы уже сказали, на момент написания статьи нет четких рекомендаций, но можно провести аналогию с другими коммутационными приборами. Например, рубильники конструктивно выполняются так, что его ножевые контакты замыкаются при включении рычага-рукояти вверх. Соответственно при размыкании рукоять опускают вниз, переводя её из вертикального в горизонтальное положение.

Тогда в случае аварийной ситуации его контакты можно легко разорвать, например, повиснув на рычаге всем телом. Такое положение еще и обеспечивает защиту от самопроизвольного включения под собственным весом, если по какой-то причине рычаг рубильника опустится вниз или на него упадет посторонний предмет – контакты разомкнутся. Поэтому при проведении работ на линии, которая от него запитана, не может произойти несанкционированное включение и это не приведет к электротравмам.

Однако в ПУЭ 7 есть пункт 4.1.9, где регламентируется положение рубильников. Пожалуй, это единственный действующий на сегодняшний день документ с таким указанием.

Автоматические выключатели все конструктивно выполняются так, что при положении флажка «вверх» он включен, об этом говорят и подписи, и индикаторы, расположенные на лицевой панели. При отключении автомата вы всегда опускаете флажок вниз. Заметьте, что отключает он легче чем взводится, что также облегчает отключение при нештатных ситуациях. Соответственно питание, обычно, подводится к коммутационным приборам сверху, а потребители подключаются к нижним клеммам – это правило также повышает безопасность при обслуживании электрощитов.

Даже старые автоматы типа «АП» в квадратных черных корпусах имеют две кнопки – верхняя включает, а нижняя отключает цепь, здесь прослеживается та же тенденция.

Отсюда можно вывести мнемоническое правило:

Вверх – включено, сверху есть напряжение. Вниз – выключено, внизу нет напряжения.

Помните, что это все справедливо при грамотном монтаже и является признаком хорошего тона среди электриков.

Что касаемо выключателей света, то в большинстве случаев они монтируются аналогично – в разрыв фазного проводника, подключенного к верхним клеммам, так чтобы при нажатии на верхнюю часть клавиши его контакты замыкались и свет включался.

Но современные выключатели света встречаются разных конструкций, и в виде привычных всем клавиш, и ретро-тумблеров, тумблеров более футуристичной конструкции и даже сенсорные, в которых вообще не на что нажимать. Поэтому их ориентация в пространстве может определяться производителем.

При монтаже обратите внимание, какое нормальное положение для установки предусмотрел производитель – могут быть нанесены надписи типа «Вкл» и «Выкл», «on» и «off», или «I» и «O».

Если есть подсветка – то обычно он устанавливается так, чтобы окошко индикатора располагалось сверху.

Хотя есть модели и с окошком подсветки снизу.

Тем не менее встречается и горизонтальное расположение клавиш, иногда это предусмотрено конструкцией, а иногда так делают для удобства пользователя при монтаже изделия на уровне рабочего стола.

Расположение выключателя света также может влиять на удобство включения вверх или вниз. Например, считается что если выключатель монтируют на уровне опущенной вниз руки, то его легче включать нажатием на её верхнюю часть. Если же выключатель находится на уровне плеча или глаз – его легче включить нажатием на нижнюю часть. Но даже в таком случае мы рекомендуем устанавливать так, чтобы свет включался «вверх».

Также не следует забывать о старых поворотных рычагах, такие модели до сих пор встречаются в каталогах производителей электроустановочных изделий в стиле ретро. Здесь вертикальное положение рычага обычно говорит, что свет включен.

Каждый сам решает, как включать ему свет – вверх или вниз и сам определяет, как ставить выключатель света – высоко или низко. Главное, чтобы во всех помещениях и комнатах они были установлены одинаково и включались в одном положении. Это нужно для того, чтобы при замене лампы или ремонте светильника вы могли определить, что он отключен. Если же вы каждый раз работаете на новом объекте – лучше проверить наличие напряжение в обоих положениях прежде чем что-то делать.

Надеемся, теперь вам стало понятно, каким должно быть правильное положение выключателя света на включение и выключение. Если у вас есть что дополнить или свой ответ вы не нашли касаемо данного вопроса — пишите в комментариях под этой статьей!

Материалы по теме:

samelectrik.ru

Как правильно располагать выключатели света?

Выключатели в масштабах ремонта — это такая мелочь! Но правильное их расположение может сделать повседневную жизнь намного более комфортной и удобной. Как именно — узнаем ниже.

Общие правила

Правильнее всего располагать выключатели на расстоянии 10-15 см от дверного проёма. Попадая в любое жилое помещение, человек интуитивно пытается нащупать выключатель на стене рядом со входом.

 Photo: Nicole Marino

Оптимальная высота расположения выключателя — 80-90 см от уровня пола. Конечно, как многие помнят, советский ремонт, предполагавший установку выключателя на уровне головы, не сильно усложнял кому-то жизнь — даже дети воспринимали это как вершину, которую нужно покорить. Но все же высота, при которой выключатель можно нащупать рукой, не поднимая её, намного комфортнее и эргономичнее. Именно поэтому в семьях, где рост взрослых ниже среднего, устанавливать выключатели правильнее даже не согласно новым общепринятым нормам, а ещё ниже к полу.

Ещё о комфорте: это не очень очевидно, но действительно удобнее, если включается свет нажатием на верхнюю часть клавиши, а выключается —  на нижнюю (при условии, что выключатель не проходной или перекидной). Чтобы понять, почему так, обратите внимание на то, как вы держите руку, когда заходите в комнату и вам нужно включить свет, и как — когда выходите и вам нужно его выключить. Убедились?

В каком бы положении клавиши в итоге не включался свет, проследите, чтобы так было во всех комнатах. То есть если для включения света на кухне нужно нажать на верхнюю часть клавиши, в детской, ванной и гостиной он должен включаться таким же образом.

 Photo: Aleksey Gnilenkov

Включатель должен располагаться с той же стороны, что и ручка двери. Так, чтобы одной рукой вы могли открывать дверь, а другой — выключать свет.

Если в комнате есть сразу несколько источников освещения (что соответствует правилам), пусть на каждый из них приходится по одному выключателю с одной клавишей, а не один выключатель с несколькими клавишами. Такое правило обусловлено простым удобством — иногда попасть по клавише, не задев при этом другие, бывает довольно проблематично.

Необязательно «закреплять» за одним выключателем один осветительный прибор. Можно сгруппировать разные источники света и вывести их на единый выключатель. Например, один может отвечать за мягкий свет (торшеры, бра, подсветки), другой — за яркий. Каждый из этих сценариев света подходит для разных жизненных ситуаций. Например, ранним зимним утром поток яркого света будет только раздражать, зато к полудню зимнего же дня, когда недостаток естественного освещения особенно ощутим, такой свет придётся как нельзя кстати.

Ванная

Выключатели для ванной, а также других комнат без естественного освещения (кладовая, гардеробная и т.д.), должны находится за их пределами, например, в коридоре.

Если выключатель для ванной всё-таки решено установить в самой комнате, удостоверьтесь, что расстояние от него до двери душевой кабины или ванны не меньше 70 см.

Кухня

Выключатели на кухне должны быть в некоторой удаленности от раковины и газовой трубы — в 50-60 см от них.

 Photo: Emily May

Спальня

Если в спальне над кроватью висит бра (хотя дизайнеры рекомендуют делать выбор в пользу прикроватных, а не настенных светильников, которые во время вечернего чтения освещают только вашу макушку), лучше расположить его выключатель в 10 см над прикроватной тумбой.

 Photo: Wicker Paradise

Если кровать двуспальная и бра тоже два, можно расположить включатели над кроватью посередине (так, чтобы каждый имел доступ к своему свету) и добавить на панель проходной выключатель основного света. Нажать на него намного удобнее, чем вставать с кровати и плестись к выходу, чтобы выключить главный свет. Единственное, что нужно учесть при таком расположении — пусть два крайних выключателя отвечают за бра, а тот, что посередине — за «большой» свет. Нужно это для того, чтобы не запутаться, какой из выключателей регулирует работу главной лампы, а какие — дополнительных.

Если кровать двуспальная и лампы над ней тоже две, не делайте на них только один выключатель. Тому, кто хочет спать, а не читать, будет гораздо комфортнее, если свет будет гореть не над его «половиной».

Александр Яровой

18.03.2016

knowrealty.ru

Установка выключателя: схема установки, как подключить провода

После сборки и подключения входного щитка с защитными автоматами, монтажа проводки с распределительными коробками, наступает время установки выключателей света. Правильный монтаж этих коммутационных устройств позволит не только рационально осветить любую зону в помещении, но и сэкономить электроэнергию.

Установка любого выключателя может производиться своими руками. Никаких ограничений по этому поводу в законодательстве не предусмотрено. Однако существуют «Правила устройства электроустановок» (ПУЭ). Их соблюдение внутри квартиры надзорными органами не проверяется, но для общей безопасности рекомендуется их выполнять.

Общие принципы монтажа выключателей

Если вы не монтируете сложную систему проходных выключателей, существует только две основные схемы подключения:

  1. В корпус выключателя заводятся обе линии: фаза и ноль. Из коммутационного устройства выходит готовый жгут питающих проводников, который напрямую подключается к источнику освещения. То есть, установка выключателя фактически совмещается с монтажом распределительной коробки.

При таком способе схема более понятна (особенно для тех, кто будет впоследствии обслуживать или модернизировать систему освещения). Однако с точки зрения расхода кабеля и количества проводов в линии (штробе, гофре), подобный подход нерационален.

Еще один недостаток: в корпусе приходится монтировать контактные колодки или скрутки проводов. Поэтому для реализации схемы требуются монтажные коробки большего размера (как минимум глубины).

Несмотря на определенные сложности, многие домовладельцы выбирают именно такую схему монтажа. Во-первых, это удобно для реализации сложных схем включения света. Во-вторых, всегда есть возможность изменить конфигурацию без прокладки новых линий. Это особенно важно при замене световой точки на более «продвинутую».

Кроме того, схема с прямым подключением к источнику питания (ноль-фаза), дает возможность простой установки регуляторов освещения, а также RGB систем.

Обязательное условие при создании подобной схемы (она может быть уникальной для каждого конкретного случая), отображение разводки в графическом виде. Тогда новым владельцам помещения будет проще в ней разобраться. Да и сам хозяин со временем может забыть, что он придумал в момент подключения.

  1. Вынесенный выключатель. При таком способе, вся разводка выполняется в распределительных коробках, а к выключателю подводятся лишь проводники для размыкания линии.

Это стандартная схема при типовом монтаже проводки в готовых квартирах. Способ не обязательный, ПУЭ не предписывают никаких конкретных схем монтажа. Традиция зародилась еще во времена СССР, когда жилье было государственным, и бригады электриков должны были экономить на всем.

Помимо экономии проводки, есть еще один существенный плюс: стандартную схему поймет любой электрик с классическим образованием. Во всех типовых постройках советских времен, подключение света одинаковое.

Недостатки так же имеются. Как минимум, требуется установка дополнительных распределительных коробок: по одной на каждый коммутатор. Это портит эстетику стен.

Более серьезная проблема — сложности с модернизацией. Например, установка дополнительного источника света на одной линии с основным, невозможна без прокладки новой линии. Кроме того, вынесенный клавишник нельзя просто так поменять на интеллектуальный регулятор уровня освещения. При такой схеме возможна лишь установка примитивных резисторных (симисторных) систем, которые просто приглушают яркость, не экономя при этом электроэнергию.

Чаще всего, подобная схема применяется, когда требуется установка одноклавишного выключателя, не предусматривающая дальнейшей модернизации.

Тем не менее, оба способа имеют право на жизнь. Схему выбирает владелец, исходя из сложности системы освещения, и расчета затрат на электрику.

Вопросы безопасности при монтаже выключателей

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

  • прочный корпус
  • надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
  • качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Важно! На размыкающий контакт (группу контактов, если у вас двух-трех клавишник) подается только фазный провод.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах.

Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Выключатель с заземлением

Несмотря на кажущуюся абсурдность, есть и такие модели. Вообще, заземляющий контур не должен иметь размыкающих приспособлений по всей длине. Поэтому, контакты выключателя с заземлением не пересекаются. Могут быть заземлены металлические части корпуса: например, монтажная подложка для прочности часто выполняется из стали. При установке внутренних выключателей в ванной комнате (что в принципе нежелательно), или в местах, где на корпус потенциально может попасть влага, применяется защитное заземление. При возникновении опасного потенциала 220 вольт на корпусе и мокрой стене, произойдет замыкание либо утечка тока. Сработает защитный автомат, либо УЗО.

Геометрия коммутационных устройств в помещении

Строгих правил, за нарушение которых предусмотрены санкции, не существует. Вы можете размещать их так, как вам удобно. Например, вместо установки двухклавишного выключателя, допустимо разместить два одноклавишника рядом. Однако есть принятые в Евросоюзе и Российской Федерации стандарты, выполнение которых рекомендовано для вашей же безопасности.

  1. Выключатели размещаются на высоте 90–120 си от пола. Это удобно при использовании (не надо тянуться рукой вверх), и безопасно для детей. Чтобы дотянуться до выключателя на высоте 160 см, ребенок вынужден подставлять табурет. Это может привести к падению.
  2. Выключатели не рекомендуется располагать рядом с розетками. В темноте вы можете прикоснуться к ним мокрой рукой — это небезопасно.
  3. Из соображений эргономики, выключатели устанавливаются на расстоянии не менее 10 см от дверных косяков, оконных проемов и углов (как внутренних, так и наружных).
  4. Разумеется, не должно быть никаких коммутационных устройств внутри мебели. Перед монтажом электропроводки, следует предусмотреть места установки шкафов, полок и пр.
  5. Типовое расположение клавиш — снизу вверх «включено», сверху вниз «выключено». Установка двойного (тройного) выключателя выполняется по принципу: ближняя клавиша — малый свет, каждый следующий шаг — увеличение яркости.
  6. Включение света в разных комнатах на спаренном выключателе не рекомендуется, за исключением туалета и ванной комнаты. Да и в этом случае, рациональнее установить двойной модуль на каждое помещение: одна клавиша — свет, вторая клавиша — вентилятор.

Нужна ли подсветка выключателей

Это удобная функция, в темноте не придется нащупывать клавиши. Однако есть и побочные явления. Вне зависимости от того, как реализована подсветка (светодиод с резистором или неоновая лампа), возникает небольшая гальваническая связь между фазным и нулевым проводом. Это не влияет на безопасность, но некоторые типы ламп могут слегка светиться в состоянии «выключено».

Подключение двух или трехклавишных выключателей

Если у вас не реализована система регулировки яркости освещения, есть смысл подключать многорожковый люстру комбинированным способом. Например, двухклавишник дает возможность выбрать 3 уровня освещения (на светильнике с 6 лампами):

  1. первая клавиша — 2 лампы
  2. вторая клавиша — 4 лампы
  3. обе клавиши — 6 ламп

Схема подключения не зависит от способа установки выключателя (смотреть раздел «Общие принципы монтажа выключателей»). На общий контакт подается фазный провод, а к выходным контактам подключаются необходимые группы потребителей (2 лампы или 4 лампы на люстре).

При подключении различных источников света, принцип подключения тот же, за исключением объединенного нулевого провода. Он должен быть разведен на обе светоточки.

Например, с помощью одного трехклавишного блока, можно включать люстру с тремя степенями яркости (смотреть описание выше), и ночник. На практике обычно применяются выключатели не более чем с двумя клавишами в одном корпусе. Исключение лишь в случае с тотальной экономией места.

Бесконтактные выключатели

Для комфорта использования, выпускаются коммутационные устройства без механических клавиш. Например:

  • сенсорные срабатывают на поднесенную руку;
  • акустические включают (выключают) свет по хлопку или голосовой команде;
  • выключатели с датчиками движения (присутствия) также срабатывают без механического контакта.

Существуют еще автоматические выключатели, которые срабатывают по таймеру, либо при подаче внешней команды (звонок по телефону, СМС, или управление с помощью компьютерного приложения). Правда, монтаж автоматических выключателей должен предусматривать возможность принудительной разблокировки. На случай, если электроника даст сбой.

Установка сенсорного выключателя, равно как и любого другого со схемой управления, с точки зрения электромонтажных работ ничем не отличается от обычной «механики». Силовые контакты подключаются по тому же принципу. Разве что схема «вынесенный выключатель» от распределительной коробки может не сработать.

А вот схема управления может потребовать квалифицированного подхода. Как минимум, блок управления требует отдельного питания. Это может быть встроенный модуль в корпусе, либо вынесенное устройство, которое необходимо скрытно смонтировать неподалеку.

Автоматические выключатели для систем освещения

Несмотря на то, что установка автоматического выключателя для питания световых точек практически не применяется, для экономии оборудования такое подключение допустимо. В этом случае, на щитке питания выделяется отдельная группа «автоматов», на которые напрямую заведена осветительная сеть. Подключение производится по стандартной схеме: контакты размыкают фазу.

Не рекомендуется установка автоматических выключателей для освещения рядом с иными «автоматами».

Иначе при выключении света, можно ошибочно обесточить важный узел. Если есть возможность, такие выключатели размещаются в отдельном щитке.

Преимущество способа: автоматы рассчитаны на более высокую нагрузку, и сразу включают в себя функции защиты. Надежность таких устройств выше, в сравнении с бытовыми выключателями. Недостаток — при использовании в жилом помещении такой коммутатор выглядит не эстетично.

Итог

Как видно из описания, установка домашних выключателей не представляет сложности. Для сравнения, монтаж вакуумного выключателя на производстве требует сложного оборудования, и квалифицированного персонала. Применяются специальные сплавы, высокопрочные болтовые стяжки.

А контактные группы бытовых электроприборов рассчитаны на прямое подключение проводов, без использования специальных клемм.

Видео по теме

profazu.ru

Вверх или вниз — Как правильно установить выключатель на включение вверх или вниз? Есть ли специальные ГОСТы? — 22 ответа



В разделе Строительство и Ремонт на вопрос Как правильно установить выключатель на включение вверх или вниз? Есть ли специальные ГОСТы? заданный автором July лучший ответ это ГОСТы ГОСТами, но порассуждай логически: выключатель — тот же рубильник, в случае аварии его нужно срочно выключить. Обычно второпях человек не думает и поступает интуитивно. Гораздо легче опустить, чем поднять, логично? Включить — вверх, выключить — вниз.Уверен, что это правильно. ГОСТы фтопку — надо жить играючи!

Ответ от 22 ответа[гуру] Привет! Вот подборка тем с ответами на Ваш вопрос: Как правильно установить выключатель на включение вверх или вниз? Есть ли специальные ГОСТы?Ответ от шеврон[гуру]когда клавиша утоплена сверху — включеноОтвет от Всё это ложь.[гуру]Вверх включается, вниз выключается. Всё включатели и рубильники производят именно так.Ответ от Голосовать[гуру]Разницы нет никакой. ГОСТов тоже! Для удобства, желательно, чтобы все выключатели были подключены однообразно.Ответ от Просеять[новичек]Бяка праваОтвет от Лысый[активный]устанавливают выключатели на вкл вверх а соответствинно вниз насчет гостов незнаю принято наверное так!Ответ от Леонид леонид[мастер]Включать — вверх и вправо. Отключать — вниз и влево.Ответ от Анатолий розет[гуру]все зависит от того, откуда подведены провода к гнезду выключателя.Если сверху, то включение-вверху, внизу-выключение. Так чаще всего.Если провода подходят снизу, что в принципе возможно, то и включение снизу

Иначе просто трудно поставить. По моему, на это нет специальных стандартов

22oa.ru

Как правильно включается выключатель

Как правильно ставить выключатель света (вверх или вниз)

Выключатель света должен быть установлен не только так как вам хочется, а так, чтобы по нему можно было четко определить в каком положении он находится. Но сейчас нет действующих нормативных документов, которые это регламентируют, поэтому все ставят их как попало. В этой статье мы расскажем читателям сайта Сам Электрик, каким должно быть положение выключателя при включенном свете и выключенном.

Наперед будет сказано – ВВЕРХ. Но так ли это? Давайте разбираться!

Как мы уже сказали, на момент написания статьи нет четких рекомендаций, но можно провести аналогию с другими коммутационными приборами. Например, рубильники конструктивно выполняются так, что его ножевые контакты замыкаются при включении рычага-рукояти вверх. Соответственно при размыкании рукоять опускают вниз, переводя её из вертикального в горизонтальное положение.

Тогда в случае аварийной ситуации его контакты можно легко разорвать, например, повиснув на рычаге всем телом. Такое положение еще и обеспечивает защиту от самопроизвольного включения под собственным весом, если по какой-то причине рычаг рубильника опустится вниз или на него упадет посторонний предмет – контакты разомкнутся. Поэтому при проведении работ на линии, которая от него запитана, не может произойти несанкционированное включение и это не приведет к электротравмам.

Однако в ПУЭ 7 есть пункт 4.1.9, где регламентируется положение рубильников. Пожалуй, это единственный действующий на сегодняшний день документ с таким указанием.

Автоматические выключатели все конструктивно выполняются так, что при положении флажка «вверх» он включен, об этом говорят и подписи, и индикаторы, расположенные на лицевой панели. При отключении автомата вы всегда опускаете флажок вниз. Заметьте, что отключает он легче чем взводится, что также облегчает отключение при нештатных ситуациях. Соответственно питание, обычно, подводится к коммутационным приборам сверху, а потребители подключаются к нижним клеммам – это правило также повышает безопасность при обслуживании электрощитов.

Даже старые автоматы типа «АП» в квадратных черных корпусах имеют две кнопки – верхняя включает, а нижняя отключает цепь, здесь прослеживается та же тенденция.

Отсюда можно вывести мнемоническое правило:

Вверх – включено, сверху есть напряжение. Вниз – выключено, внизу нет напряжения.

Помните, что это все справедливо при грамотном монтаже и является признаком хорошего тона среди электриков.

Что касаемо выключателей света, то в большинстве случаев они монтируются аналогично – в разрыв фазного проводника, подключенного к верхним клеммам, так чтобы при нажатии на верхнюю часть клавиши его контакты замыкались и свет включался.

Но современные выключатели света встречаются разных конструкций, и в виде привычных всем клавиш, и ретро-тумблеров, тумблеров более футуристичной конструкции и даже сенсорные, в которых вообще не на что нажимать. Поэтому их ориентация в пространстве может определяться производителем.

При монтаже обратите внимание, какое нормальное положение для установки предусмотрел производитель – могут быть нанесены надписи типа «Вкл» и «Выкл», «on» и «off», или «I» и «O».

Если есть подсветка – то обычно он устанавливается так, чтобы окошко индикатора располагалось сверху.

Хотя есть модели и с окошком подсветки снизу.

Тем не менее встречается и горизонтальное расположение клавиш, иногда это предусмотрено конструкцией, а иногда так делают для удобства пользователя при монтаже изделия на уровне рабочего стола.

Расположение выключателя света также может влиять на удобство включения вверх или вниз. Например, считается что если выключатель монтируют на уровне опущенной вниз руки, то его легче включать нажатием на её верхнюю часть. Если же выключатель находится на уровне плеча или глаз – его легче включить нажатием на нижнюю часть. Но даже в таком случае мы рекомендуем устанавливать так, чтобы свет включался «вверх».

Также не следует забывать о старых поворотных рычагах, такие модели до сих пор встречаются в каталогах производителей электроустановочных изделий в стиле ретро. Здесь вертикальное положение рычага обычно говорит, что свет включен.

Каждый сам решает, как включать ему свет – вверх или вниз и сам определяет, как ставить выключатель света – высоко или низко. Главное, чтобы во всех помещениях и комнатах они были установлены одинаково и включались в одном положении. Это нужно для того, чтобы при замене лампы или ремонте светильника вы могли определить, что он отключен. Если же вы каждый раз работаете на новом объекте – лучше проверить наличие напряжение в обоих положениях прежде чем что-то делать.

Надеемся, теперь вам стало понятно, каким должно быть правильное положение выключателя света на включение и выключение. Если у вас есть что дополнить или свой ответ вы не нашли касаемо данного вопроса — пишите в комментариях под этой статьей!

Материалы по теме:

Как правильно располагать выключатели света?

Выключатели в масштабах ремонта — это такая мелочь! Но правильное их расположение может сделать повседневную жизнь намного более комфортной и удобной. Как именно — узнаем ниже.

Общие правила

Правильнее всего располагать выключатели на расстоянии 10-15 см от дверного проёма. Попадая в любое жилое помещение, человек интуитивно пытается нащупать выключатель на стене рядом со входом.

 Photo: Nicole Marino

Оптимальная высота расположения выключателя — 80-90 см от уровня пола. Конечно, как многие помнят, советский ремонт, предполагавший установку выключателя на уровне головы, не сильно усложнял кому-то жизнь — даже дети воспринимали это как вершину, которую нужно покорить. Но все же высота, при которой выключатель можно нащупать рукой, не поднимая её, намного комфортнее и эргономичнее. Именно поэтому в семьях, где рост взрослых ниже среднего, устанавливать выключатели правильнее даже не согласно новым общепринятым нормам, а ещё ниже к полу.

Ещё о комфорте: это не очень очевидно, но действительно удобнее, если включается свет нажатием на верхнюю часть клавиши, а выключается —  на нижнюю (при условии, что выключатель не проходной или перекидной). Чтобы понять, почему так, обратите внимание на то, как вы держите руку, когда заходите в комнату и вам нужно включить свет, и как — когда выходите и вам нужно его выключить. Убедились?

В каком бы положении клавиши в итоге не включался свет, проследите, чтобы так было во всех комнатах. То есть если для включения света на кухне нужно нажать на верхнюю часть клавиши, в детской, ванной и гостиной он должен включаться таким же образом.

 Photo: Aleksey Gnilenkov

Включатель должен располагаться с той же стороны, что и ручка двери. Так, чтобы одной рукой вы могли открывать дверь, а другой — выключать свет.

Если в комнате есть сразу несколько источников освещения (что соответствует правилам), пусть на каждый из них приходится по одному выключателю с одной клавишей, а не один выключатель с несколькими клавишами. Такое правило обусловлено простым удобством — иногда попасть по клавише, не задев при этом другие, бывает довольно проблематично.

Необязательно «закреплять» за одним выключателем один осветительный прибор. Можно сгруппировать разные источники света и вывести их на единый выключатель. Например, один может отвечать за мягкий свет (торшеры, бра, подсветки), другой — за яркий. Каждый из этих сценариев света подходит для разных жизненных ситуаций. Например, ранним зимним утром поток яркого света будет только раздражать, зато к полудню зимнего же дня, когда недостаток естественного освещения особенно ощутим, такой свет придётся как нельзя кстати.

Ванная

Выключатели для ванной, а также других комнат без естественного освещения (кладовая, гардеробная и т.д.), должны находится за их пределами, например, в коридоре.

Если выключатель для ванной всё-таки решено установить в самой комнате, удостоверьтесь, что расстояние от него до двери душевой кабины или ванны не меньше 70 см.

Кухня

Выключатели на кухне должны быть в некоторой удаленности от раковины и газовой трубы — в 50-60 см от них.

 Photo: Emily May

Спальня

Если в спальне над кроватью висит бра (хотя дизайнеры рекомендуют делать выбор в пользу прикроватных, а не настенных светильников, которые во время вечернего чтения освещают только вашу макушку), лучше расположить его выключатель в 10 см над прикроватной тумбой.

 Photo: Wicker Paradise

Если кровать двуспальная и бра тоже два, можно расположить включатели над кроватью посередине (так, чтобы каждый имел доступ к своему свету) и добавить на панель проходной выключатель основного света. Нажать на него намного удобнее, чем вставать с кровати и плестись к выходу, чтобы выключить главный свет. Единственное, что нужно учесть при таком расположении — пусть два крайних выключателя отвечают за бра, а тот, что посередине — за «большой» свет. Нужно это для того, чтобы не запутаться, какой из выключателей регулирует работу главной лампы, а какие — дополнительных.

Если кровать двуспальная и лампы над ней тоже две, не делайте на них только один выключатель. Тому, кто хочет спать, а не читать, будет гораздо комфортнее, если свет будет гореть не над его «половиной».

Александр Яровой

18.03.2016

Как установить выключатель света: пошаговый инструктаж, схемы и правила

В каждом доме есть выключатели, причем не по одному. Все мы давно уже привыкли к этим небольшим приборам и считаем их неотъемлемой частью нашего быта. Может показаться, что все они одинаково устроены и предельно просты в установке. Однако это совсем не так – устройства отличаются большим разнообразием.

Согласитесь, любому домашнему мастеру будет не лишним узнать, какую модель лучше использовать и как установить выключатель света, чтобы прибор работал безукоризненно.

Решению этих вопросов и посвящена статья. Мы обозначим эксплуатационные особенности разных выключателей, а также приведем подробные инструкции по монтажу открытых, скрытых и проходных моделей.

Проводка: открытый или скрытый вариант

Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.

Для начала следует определиться с типом проводки.

Открытая проводка до сих пор используется в быту. Особенно любят ее дизайнеры, создающие интерьеры в стиле ретро или лофт

Электрическая проводка – обязательный элемент, присутствующий в каждом доме.

Различают две ее разновидности:

  • Открытая. Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
  • Скрытая. Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.

Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.

Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.

Их устанавливают в выемку, которую предварительно готовят в стене. Размеры отверстия подбираются в зависимости от габаритов выключателя. Он крепится внутри выемки при помощи особых лапок-распорок.

Есть еще одна разновидность встроенных приборов – с крепежными пластинами. Такой вариант более удобен в монтаже. После установки внутренние выключатели практически не выступают над плоскостью стены.

Зажим винтового типа оптимально использовать для алюминиевых проводов, которые имеют свойство греться и деформироваться. Для возвращения работоспособности будет достаточно подкрутить контакт (+)

Способ коммутации проводов выключателя

Перед началом установки выключателя нужно знать, что внутренние крепления проводов в устройстве могут быть разными. Используется два способа коммутации.

Зажим винтового типа

Контакт винтового типа затягивается отверткой. Предварительно примерно 2 см провода очищается от изоляции, затем он располагается под клеммой и закрепляется. Крайне важно, чтобы под клеммой не осталось ни миллиметра изоляции, иначе она начнет оплавляться, что очень опасно. Такое соединение особенно хорошо использовать для алюминиевых проводов.

Они в процессе эксплуатации нагреваются, что со временем приводит к деформации. Контакт в этом случае начинает греться и искрить. Для решения проблемы будет достаточно подтянуть винт. Провода, зажатые между двумя плоскими контактными пластинами, «встанут на место» и устройство будет работать без нагрева и искрения.

Зажим невинтового типа

Представляет собой контакт с прижимной пластиной. Оснащается специальной кнопочкой, которая регулирует положение пластины. Провод зачищается от изоляции на 1 см, после чего вставляется в отверстие контакта и зажимается. Вся процедура проводится очень быстро и легко.

Конструкция клеммы обеспечивает высокую надежность получившегося соединения. Невинтовые зажимы лучше использовать для медной проводки.

Надо признать, что винтовые и невинтовые зажимы обеспечивают примерно одинаковые надежность и качество соединений. Однако в монтаже проще второй вариант. Именно его опытные специалисты рекомендуют использовать начинающим электрикам.

Невинтовой зажим предельно прост в монтаже, именно поэтому специалисты рекомендуют начинающим электрикам работать с клеммами такого типа

Основные типы выключателей

Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные виды выключателей. По типу выключения/включения все их можно разделить на несколько групп.

№ 1: Приборы клавишного типа

Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.

Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.

№ 2: Переключатели или перекидные выключатели

Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.

Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.

Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое

№ 3: Диммеры или регуляторы интенсивности освещения

Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.

Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные диммеры могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.

Критерии выбора выключателя с регулировкой яркости описаны в этой статье.

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

Многофункциональные выключатели с датчиком движения способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.

№ 5: Устройства сенсорного типа

Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.

Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.

Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении

Как выбрать «правильное» место под выключатель

Выбор места для установки выключателя – личное дело каждого владельца. Впрочем, существует набор отраслевых требований, регламентирующих этот вопрос. Связано это с тем, что прокладка электропроводки – достаточно дорогостоящее мероприятие и переделывать ее всякий раз накладно и слишком хлопотно.

Специалисты рекомендуют устанавливать все выключатели в доме на одной высоте и положение включения для всех должно быть общим.

Устройства принято монтировать на высоте дверных ручек, что хорошо коррелируется с выработкой мышечной памяти. Таким образом, входя в комнату, человек нажимает клавишу автоматически, даже не замечая этого.

Еще один важный момент: выключатель в комнате нужно располагать так, чтобы между ним и дверным проемом было расстояние около 15-20 см. Так человек сможет одной рукой взяться за дверную ручку, а другой – нажать на клавишу.

Для жилых комнат принято устанавливать выключатели только внутри помещения. Для мест общего пользования, таких как санузлы, кладовки или коридоры, чаще всего применяются вынесенные за пределы комнаты выключатели.

Если в доме маленькие дети, не стоит «задирать» выключатели вверх. Беспокойный период, когда малыш будет «баловаться» со светом пройдет очень быстро, а неудобство от расположения выключателей останется надолго.

Конструкция выключателя предельно проста. Его основные элементы: механизм на крепежной пластине, клавиши и декоративная защитная панель

Общая схема монтажа выключающего устройства

Несоблюдение основных правил установки, даже такого простого прибора как выключатель, может привести к весьма неприятным последствиям. Среди которых перегрев и искрение с возможным последующим замыканием, а также напряжение, которое сохраняется в проводке.

Это чревато ударом электрического тока даже, если просто понадобится заменить лампу при выключенном освещении.

Поэтому,  прежде чем подсоединять выключатель, стоит хорошенько запомнить основные элементы подключения:

  • Нулевая жила. Или, на жаргоне электриков, ноль. Выводится на осветительный прибор.
  • Фаза, отводящаяся к выключателю. Чтобы лампа гасла и загоралась, цепь должна замыкаться в пределах фазной жилы. Важно запомнить, что при противоположном выведении выключающего устройства на ноль оно будет работать, но сохранится напряжение. Поэтому для замены лампы, например, придется отключать помещение от электропитания.
  • Фаза, отводящаяся к лампе. При нажатии на клавишу цепь будет замыкаться или размыкаться в точке разрыва фазного канала. Так называется участок, где заканчивается фазный провод, ведущий к выключателю, и начинается отрезок, протянутый к лампочке. Таким образом, к выключателю подводится только один провод, а к лампе – два.

Следует запомнить, что любые соединения токопроводящих участков нужно проводить в распределительной коробке. Выполнять их в стене или в пластиковых каналах крайне нежелательно, поскольку непременно возникнут осложнения с выявлением и последующим ремонтом поврежденных фрагментов.

Если поблизости от места монтажа выключателя нет распределительной коробки, можно протянуть ноль и фазу от вводного щитка.

На рисунке представлена схема подключения одноклавишного выключателя. Места стыковки проводов отмечены черными точками (+)

Все вышеописанные правила относятся к одноклавишному выключателю. Они же распространяются и на многоклавишные устройства с той разницей, что к каждой клавише подводится фрагмент фазного провода от лампы, которую она будет контролировать.

Фаза, протянутая из распределительной коробки до выключателя, всегда будет только одна. Это утверждение справедливо и для многоклавишных устройств.

Замена выключателя или его установка «c нуля» проводится только при наличии полностью сформированного электропроводного контура.

Чтобы не ошибиться в работе с проводкой, нужно знать маркировку и цвет токоведущих каналов:

  • Коричневым или белым цветом изоляции провода обозначается фазная жила.
  • Синим – нулевая жила.
  • Зеленым или желтым – заземление.

Установка и дальнейшее подключение производится согласно этим цветовым подсказкам. Помимо этого производитель может нанести на провода специальную маркировку. Все точки соединений обозначают буквой L и цифрой.

К примеру, на двухклавишном выключателе вход фазы обозначается как L3. На противоположной стороне находятся точки подключения ламп, именуемые L1 и L2. Каждую из них нужно будет вывести на один из осветительных приборов.

Перед установкой накладной выключатель разбирается, а после подключения проводов корпус монтируют обратно

Процедура установки накладного выключателя

Такие устройства используются для проводки открытого типа и там, где по какой-либо причине невозможно выполнить скрытое подключение.

Рассмотрим процедуру монтажа на примере одноклавишного выключателя полной заводской сборки. Для его подключения нужно отключить подачу электроэнергии в квартиру, а затем последовательно выполнить следующие операции.

Шаг 1: Разбираем устройство

Берем шлицевую отвертку, очень аккуратно приподнимаем клавишу устройства и снимаем ее. После этого, так же аккуратно, стараясь не повредить, убираем защитную декоративную крышку. Нам осталось отсоединить от пластины подрозетника рабочий механизм. Выполняем эту операцию.

Шаг 2: Намечаем место установки

На пластине-основании производитель обязательно выполняет отверстия, предназначенные для закрепления устройства. Их нужно наметить на стене. Для этого берем подрозетник, прикладываем его к поверхности и карандашом отмечаем линию верхнего края.

При помощи уровня проверяем ее горизонталь, иначе мы не сможем ровно установить выключатель. После этого еще раз прикладываем пластину к стене и отмечаем точки крепления.

Шаг 3: Устанавливаем пластину-подрозетник

Дальнейшие действия зависят от материала, из которого выполнена стена. Если это мягкая древесина, прикручиваем основание оцинкованными шурупами. Если основание выполнено из более твердых материалов, придется сверлить в нем отверстия.

Стараемся выполнять всю работу точно, чтобы не пришлось делать дополнительные отверстия. Пластину надежно закрепляем на стене.

Последний этап монтажа накладного выключателя – установка защитного декоративного корпуса и клавиши. После этого устройством можно пользоваться

Шаг 4: Подключаем провода

Определяем тип коммутации контактов и в точном соответствии с ним подрезаем и зачищаем провода. Обязательно снимаем всю изоляцию, чтобы она впоследствии не оплавилась и не стала причиной неполадок в работе устройства.

Проверяем, чтобы провода доходили до клемм предельно точно, нежелательно, чтобы оставались излишки. В соответствии с маркировкой и цветом проводов соединяем их с нужными контактами.

Шаг 5: Собираем устройство

Сначала нам нужно убедиться в правильности подключения проводов, для чего мы их тестируем отверткой-мультиметром или другим прибором. Выяснив, что все собрано верно, берем механизм выключателя и устанавливаем его на место.

Затем возвращаем защитную декоративную крышку и в последнюю очередь защелкиваем клавишу. Проверяем работу устройства.

Инструкция по монтажу скрытого выключателя

Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.

Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.

В зависимости от материала стен, в которые будет монтироваться выключатель, различают два типа подрозетников. На рисунке представлен вариант для стен из ГКЛ

Надо знать, что конструкции для кирпичных и бетонных стен несколько отличаются от изделий, предназначенных для монтажа в гипсокартоне. Обязательно учитываем это при покупке. Установка скрытого выключателя производится в следующей последовательности.

Шаг 1: Готовим место под подрозетник

Изделие должно вставляться в заранее подготовленную нишу, размеры которой немного больше, чем подрозетник. Для ее выполнения потребуется специальная насадка в виде коронки на перфоратор или дрель. Диаметр коронки должен быть немного больше, чем диаметр подрозетника.

Для двойных выключателей выполняется две ниши, которые потом будет нужно соединить между собой. Сюда впоследствии поместится особый двойной подрозетник.

Шаг 2: Правильно устанавливаем подрозетник

Обесточиваем помещение. К месту монтада выключателя подводим провода, укладывая их в подготовленные заранее штробы. Теперь можно установить подрозетник и завести внутрь него проводку.

Для этого в корпусе изделия есть специальное отверстие. Фиксируем конструкцию на месте. В бетоне или кирпиче делаем это при помощи штукатурки, в гипсокартоне ставим удерживающие скобы, закрепляем их двумя саморезами, закрученными до упора.

Шаг 3: Ставим на место выключатель

Сначала разбираем конструкцию. Берем шлицевую отвертку и осторожно поддеваем ею клавишу, так, чтобы элемент можно было снять. Затем убираем декоративную защитную панель. У нас остается механизм, закрепленный на металлической пластине.

Теперь нужно подключить провода. Вымеряем и обрезаем их. Надо знать, что в данном случае необходимо оставить небольшой запас длины каждого провода.

Зачищаем концы проводков и подключаем их, затем укладываем внутрь подрозетника и ставим на место механизм выключателя. Устанавливаем крепежную пластину. В зависимости от ее типа сделать это можно двумя способами: либо развести в стороны распорки и зафиксировать их специальными винтами, либо закрепить двумя саморезами.

После этого тестером проверяем правильность подключения устройства, надеваем декоративную панель и ставим клавишу.

Подключение проходного выключателя

Чтобы правильно поставить перекидной выключатель света, нужно точно представлять себе принцип его работы. В самом простом случае устройство при нажатии на клавишу будет размыкать одну цепь, и замыкать другую.

На обратной стороне выключателей такого типа производитель всегда показывает схему работы устройства. Рассмотрим процедуру установки самого простого одноклавишного проходного выключателя.

Для монтажа нам потребуется трехжильный кабель, каждая из жил которого будет иметь цветовою заводскую маркировку. Обязательно отключаем электричество перед началом работ.

Последовательно выполняем следующие операции:

  1. На проходном выключателе определяем общую клемму.
  2. На тот из выключателей, что расположен ближе к распределительной коробке, выводим фазную жилу и подключаем ее к общей клемме.
  3. Два оставшихся провода подключаем к выходным клеммам проходного выключателя. При этом обязательно запоминаем, какого цвета жила подключена к какой клемме.
  4. В распределительной коробке соединяем фазу со светильника с фазным проводом второго проходного выключателя.
  5. Руководствуясь цветом оплетки, соединяем два оставшихся провода с аналогичными по цвету проводками с первого выключателя.

После – в распределительной коробке находим заземляющий и нулевой провод и соединяем их с аналогичными кабелями, отходящими к светильнику.

На рисунке представлена схема монтажа простейшего одноклавишного перекидного выключателя (+)

Все скрутки выполняем очень аккуратно, при необходимости лудим и качественно изолируем все оголенные участки проводов. Настоятельно не рекомендуется соединять в общую скрутку провода из меди и алюминия.

Далее приступаем к установке проходного выключателя, которая будет аналогична вышеописанным процедурам. Разбираем устройство, в соответствии со схемой подключаем к нему провода, ставим механизм на место и фиксируем его.

Устанавливаем на место защитную панель и клавишу. Теперь можно приступать к проверке работоспособности собранной схемы. Следует убедиться в том, что оба выключателя могут управлять лампой. То есть каждый из приборов может отключить или включить светильник вне зависимости от положения другого устройства.

Каждое из переключений проходного выключателя должно отключать/включать лампу. Если нет – следует искать и исправлять ошибку.

Более сложной вариацией одноклавишного перекидного выключателя является двухклавишное устройство. По сути это два одинарных переходных прибора, собранные в общем корпусе.

Такая конструкция позволяет управлять сразу несколькими лампами. Подключается устройство трех или шестижильным проводом.

Выводы и полезное видео по теме

Как установить одноклавишный накладной выключатель:

Последовательность работ при замене прибора:

Правила и последовательность подключения двухклавишного выключателя:

Установка и подключение выключателя относится к числу самых простых электромонтажных работ. Специальные знания и  умения здесь практически не требуются, но и относиться безответственно к этому мероприятию тоже не стоит. Электричество не прощает даже самых маленьких ошибок.

Поэтому тем, кто не имеет опыта в проведении подобных работ стоит обратиться за помощью к специалистам или более опытным домашним мастерам.

У вас есть практические навыки в установке световых выключателей? Делитесь накопленными знаниями, рассказывайте о нюансах монтажа и подключения или задавайте вопросы по теме в комментариях ниже.

Как подключить выключатель — общие правила, основная схема для правильного подключения

Казалось бы, банальный вопрос – как подключить выключатель для управления приборами освещения. Однако, для многих начинающих домашних мастеров, впервые обустраивающих свои жилые владения и стремящихся по максимуму делать всё самостоятельно, и эта операция может вызвать осложнения. Тем более что возможны различные вариации схем подключения, от самых простых, до весьма сложных.

Как подключить выключатель

Разнообразие выключателей, представленных в продаже – чрезвычайно велико. Но в основном эти различия касаются внешнего оформления приборов и «механики» переключения. А так во всех выпускаемых ведущими производителями сериях все равно соблюдается примерная схожесть «наборов» моделей по принципу коммутации контактов. В этой статье мы и посмотрим — где, когда и как подключаются выключатели различных типов.

Разнообразие моделей выключателей

Что такое выключатель и где он устанавливается

Выключателем называется электротехническое коммутационное устройство, предназначенное для управления замыканием и размыканием цепи питания, идущей на светильники. Могут через него подключаться и некоторые бытовые приборы, например, стационарно установленный вентилятор.

Сразу скажем про важнейшее правило!

Выключатель всегда ставится на разрыв фазного провода. Да, цепью питания можно управлять и через разрыв нулевого проводника. И довольно много «мастеров» этим грешат — мол, разницы нет никакой. Но это – вопиющее нарушение требований безопасности эксплуатации. Смысл здесь прост и понятен – если выключатель разорвал цепь, то на приборе, подключённом через него, не должно быть опасного для жизни фазного напряжения. То есть, например, замена перегоревшей лампы в светильнике не будет сопровождаться вероятностью поражения током.

И не надо надеяться, что этот вопрос не настолько серьезен. Пренебрежение простыми правилами электротехнического монтажа всегда чревато тяжелыми последствиями.

Насколько велика опасность поражения током?

Ответ однозначный – чрезвычайно велика! Бытовая сеть 220 вольт вполне способна нанести тяжелейшие электротравмы, порой — несовместимые с жизнью. Если понимания этого вопроса нет, то браться за самостоятельное выполнение электромонтажных работ не стоит. Для начала – внимательно ознакомьтесь со специальной публикацией нашего портала, в которой подробно рассказывается об опасности поражения электрическим током.

Разновидности выключателей по исполнению

Оставим в стороне внешнее оформление этих устройств – здесь каждый из производителей старается привлечь покупателя оригинальным дизайном. Так что всегда есть возможность подобрать комплект розеток и выключателей, выполненных в общем стиле, наиболее подходящем к планируемой отделке помещения. Остановимся на более принципиальных вопросах.

Встраиваемые и накладные модели

В современных квартирах и домах в подавляющем большинстве случаев применяются встраиваемые модели. Их использование возможно исключительно со скрытой проводкой. Монтаж выключателя производится в заранее обустроенное в стене «гнездо», в роли которого чаще всего используется стандартный подрозетник диаметром 68 мм.

Как правило, встраиваемый выключатель монтируется в заранее установленный подрозетник, к которому проведена скрытая проводка

Понятно, что установка таких выключателей требует довольно масштабных подготовительных работ. Причем, прокладка необходимых кабелей и проводов должна всесторонне продумываться заранее. Но зато скрытая грамотно выполненная проводка безопасней в эксплуатации и совершенно не мешает любой выбранной отделке стен.

Как спланировать электропроводку в доме или квартире и выполнить ее монтаж

Задача – из разряда первоочередной важности и повышенной сложности. При выполнении этих весьма масштабных и трудоемких мероприятий необходимо строго руководствоваться установленными правилами и технологическими рекомендациями. Со всеми подробностями это расписано в специальной публикации нашего портала «Электропроводка в доме своими руками».

Накладные выключатели крепятся на поверхность стены. Это значительно упрощает их монтаж, и использоваться они могут как с открытой, так и со скрытой проводкой.

Монтаж накладного выключателя обычно выглядит более простой задачей

Такие приборы бывают не всегда уместны в интерьере, как слишком выступающие за поверхность стены. Но там, где этот вопрос не принципиален, подобные выключатели могут здорово упростить задачу. Часто их применяют в подсобных или хозяйственных помещениях. Многие из таких моделей имеют повышенный класс защиты корпуса, и вполне могут устанавливаться в условиях улицы или помещения с повышенной влажностью.

Розетка и выключатель накладного типа – для любителей оформления интерьера в ретро-стиле

Впрочем, есть любители и подчёркнуто оригинального оформления жилых комнат, с использованием открытой проводки, выполненной в ретро-стиле. Для этого тоже есть целые линейки накладных электротехнических приборов – розеток и выключателей.

Количество клавиш

Это отличие видно сразу – клавиш может быть одна, две, три, а в редких случаях – даже и больше. Очевидно, что такие выключатели могут использоваться для управления несколькими источниками света или несколькими группами ламп на одном светильнике.

Очень распространённый пример – двухклавишная модель, установленная перед входом в ванную и туалет, или трехклавишная, если сюда добавляется еще и коридор или кухня. Другой «классический» вариант применения двухклавишного выключателя – раздельное управление группами ламп одной многорожковой люстры в гостиной.

Выключатели с двумя клавишами позволяют существенно повысить удобство системы управления освещением в помещениях, упростить монтажные работы.

Удобство понятно – нет необходимости готовить два (или более) гнезда с подрозетниками под несколько выключателей – часто можно ограничиться одним.

Следует правильно понимать, что количество клавиш еще вовсе не предопределяет однозначно функциональность выключателя. Помимо обычных приборов, работающих только на замыкание и разрыв цепи, существуют проходные и перекрёстные, которые тоже, в свою очередь, могут иметь одну или больше клавиш. Подробнее об этом будет рассказываться ниже.

Класс защиты корпуса выключателя

Все электротехнические приборы подразделяются по степени защищенности от попадания на токонесущие детали твёрдых предметов (в том числе пыли) и влаги (воды). В зависимости от предполагаемых условий эксплуатации выключателя должна подбираться подходящая по этим критериям модель.

Класс защищенности указывается буквенным обозначением IP с идущим за ним двузначным числом. Первая цифра говорит о степени защиты от твердых частиц и пыли, и может быть от 0 до 6. Вторая цифра – это показатель защищенности от попадания воды – от 0 до 9. Чем больше цифра, тем выше защита.

В обычных жилых комнатах, где слишком высокой влажности и запыленности быть не может, вполне можно применять выключатели класса IP20. Ничто не мешает установить здесь и более защищенные, но это отражается на стоимости. Но вот для кухни, например, стоит уже подобрать модель класса IP44 – здесь и испарений достаточно, и нельзя совершенно исключить вероятность попадания брызг воды.

Выключатель накладной с классом защиты корпуса IP55. Такой можно установить даже на улице или в сыром подвале.

Еще выше требования, если выключатель устанавливается в бане, в душевой, в неотапливаемом сыром помещении. Здесь лучше применить модели с классом не ниже IP45. Ну а если установка предполагается на улице, то есть возможно прямое попадание атмосферных осадков, то оптимальной видится модель не ниже IP55, 56, 66 – лишняя страховка никогда в этих вопросах не помешает.

Различия по типу клемм

В большинстве выключателей для подключения проводов установлены обычные винтовые клеммы. Зачищенный конец провода заводится в гнездо (отверстие), а затем с помощью отвертки затягивается винт, обеспечивающий надежный прижим в клемме. Моножильные провода можно затягивать в клеммах напрямую. Многожильные – сначала залуживаются, или же, что проще, на них надевается и обжимается клеммный наконечник.

Чаще всего в выключателях применяются винтовые клеммы – затяжка контакта осуществляется с помощью отвёртки.

Во многих современных моделях применены пружинные клеммы. Винта на них не предусмотрено – после того как подготовленный конец провода заводится до упора в отверстие, клемма зажимается автоматически, обеспечивая надежный контакт. Удобно и быстро, хотя некоторые электрики все же проявляют скепсис насчет долговечности таких соединений, предпочитая работать с привычными винтовыми клеммами.

Наличие световой индикации

Удобная функция, которая позволяет не шарить по стене рукой в темноте. Горящий в выключенном положении индикатор точно покажет место расположения клавиш выключателя. Стоимость таких приборов ненамного выше, чем обычных, так что подобные модели пользуются очень широкой популярностью.

К выключателям со световой индикацией все уже давно привыкли. Удобно, за исключением отдельных случаев.

Тем не менее, иногда не продумавшим заранее этот вопрос хозяевам приходится отказываться от такой функции. Дело в том, что небольшой ток, идущий через индикатор, способен вызывать мерцание или тусклое свечение газоразрядных или светодиодных ламп при погашенном освещении. Многих это весьма серьезно нервирует. И приходится выкусывать проводник, идущий на индикатор, чтобы отключить его вовсе. Так что это следует иметь в виду еще при выборе выключателя.

Кстати, индикация на некоторых типах выключателей может иметь и совершенно противоположное предназначение. То есть лампочка горит, когда цепь замкнута. Это бывает удобно при удаленном размещении осветительного прибора. Например, сразу видно, не остался ли включенным свет в подвале, смотровой яме гаража и т.п.

Различия по типу управляющего устройства

В этом вопросе также представлено довольно широкое разнообразие. И каждый из хозяев выбирает тот вариант, который ему кажется удобнее.

  • Клавишные выключатели — это самая распространенная группа коммутационных приборов. Предполагает наличие качающегося механизма с фиксацией в одном из двух положений – верхнем и нижнем. Конструкция механизма бывает разной – с шариком и коромыслом,  с плоскими или круглыми пружинами, с другими деталями, обеспечивающими заданное положение клавиши.

Наибольшее распространение получили выключатели клавишного типа

Такие выключатели очень удобны, наиболее привычны большинству пользователей. Не отличаются они и высокой ценой. И вместе с тем – в достаточной степени надежные, способные при аккуратной эксплуатации верно служить десятилетиями.

  • Выключатели с кнопкой, фиксирующейся в утопленном положении, не заслужили особой популярности, хотя есть любители и такого подхода. Долговечность подобных приборов вызывает некоторые опасения – при частом пользовании механизм кнопки довольно быстро изнашивается.

Кнопочные выключатели бывают и без фиксации. Но в этом случае в схему приходится включать еще и релейное устройство, которое будет отвечать за замыкание цепи питания. Не слишком удобно для самостоятельного монтажа.

  • Выключатели поворотного типа когда-то безгранично главенствовали, а потом им на смену пришли клавишные, как более удобные и надежные. Однако, и они до сих пор имеют своих приверженцев, особенно в среде любителей ретро-стиля.

Поворотный выключатель для любителей ретро-стиля

Как правило, это накладные выключатели, и чаще всего – из коллекций «ретро-электрики». Кстати, «устаревшая» в них – только внешность. А «начинка» может быть вполне современной. Так, при внешнем сходства разных моделей такого типа, они по функциональности могут быть разными – иметь несколько положений, являться аналогами двухклавишных, проходных, перекрестных и т.п.

  • Выключатели со шнурком. Есть любители и таких приборов. Бывают удобны подобные выключатели при размещении в традиционных местах домашнего отдыха или около кровати в спальной.

Выключатель со шнурком. Кстати, его «внешность» тоже может быть обманчива.

Сложно сказать, насколько будет уместна повсеместная установка таких выключателей место привычных клавишных. Тем не менее, они представлены в ассортименте практически всех ведущих производителей. Кстати, наличие всего одного шнурка иногда вовсе не говорит об ограниченной функциональности изделия. Так, например, некоторые выключатели такого типа способны по-разному реагировать на количество натяжений шнура. То есть при ближайшем рассмотрении оказываются аналогами моделей с несколькими клавишами.

  • Сенсорные выключатели. Это уже – веяние современности. Для переключения позиций достаточно легкого прикосновения пальца.

Сенсорные выключатели – удобно, стильно, но стоимость отпугивает многих хозяев

Тактильный контакт с панелью воспринимается встроенной электронной схемой, которая уже вырабатывает управляющий сигнал для коммутационного устройства. Очень удобно, не требует никаких усилий. А после быстрого привыкания к такой технике уже не хочется возвращаться к старым моделям.

Недостатком в первую очередь можно считать довольно высокую стоимость подобных выключателей. Этот критерий, наверное, и не дает им пока перебраться в разряд широко востребованного оборудования. Но тенденция к удешевлению прослеживается явно, и спрос на него будет расти. Надо полагать, и надежность их возрастет, так как в сети встречается немало жалоб на не выдающуюся долговечность некоторых изделий.

  • Выключатели с дистанционным управлением. Это дальнейшее совершенствование сенсорных моделей, позволяющее управлять светом, не вставая с места.

Трехкнопочный сенсорный выключатель, оснащенный пультом дистанционного управления

Наверняка, за такими приборами – большое будущее, и их популярность постоянно растет. Но на массовый спрос они пока еще не вышли – опять же по причине высокой стоимости.

Существует и другие типы выключателей – с электромеханическим или электронным диммером (регулятором яркости свечения), со встроенными датчиками освещенности или движения, с таймером или даже реагирующие на голосовые команды. Но это уже частности, которые либо применяются крайне редко, либо имеют узконаправленное предназначение.

Заметим еще раз, что независимо от упомянутых разновидностей выключателей, для их электротехнического монтажа используются принципиально схожие схемы. Это и станет предметом дальнейшего рассмотрения.

Схемы подключения выключателей различного типа

Начнем с самых простых схем, и дальше будет рассматривать по нарастанию сложности.

Обычный одноклавишный выключатель

Самая распространенная и простая схема – выключатель отвечает за управление конкретным осветительным прибором.

У такого выключателя всего два контактна на клеммах – на входе и на выходе. Стало быть, и всего две возможные позиции – цепь замкнута или разомкнута.

Простейший одноклавишный выключатель – всего два клеммных контакта, на входе и на выходе

Схема с использованием такого выключателя – тоже очень незамысловата.

Схема электротехнической коммутации осветительного прибора через обычный одноклавишный выключатель

Сразу несколько пояснений по схеме – они будут касаться не только ее, но и последующих.

1 – это линия питания, идущая с распределительного щита. Как правило, силовой кабель состоит из трех проводов. Синий (голубой) – нулевой N. Зелено-желтый — защитное заземление PE. Цвет изоляции фазного провода L может быть разным, но только таким, чтобы его невозможно было спутать с нулем или заземлением. На данной схеме фаза показана коричневым.

2 – монтажная (распределительная) коробка, в которой осуществляется коммутация походящих кабелей и проводов.

3 – точки соединения проводов.

Сразу оговоримся, что такие соединения в коробке могут выполняться по-разному. Это бывают скрутки, с последующим пайкой и изоляцией. Для скруток без пайки могут применяться специальные колпачки. Широко используются клеммы различного типа. Так, очень популярны среди электриков зажимные клеммы Wago, позволяющие при необходимости разъединить провода без риска их облома. Эти клеммы нередко критикуют. Но по опыту личного использования: за 8 лет эксплуатации в домашней системе освещения – ни одного нарекания.

Впрочем, каждый мастер здесь сам волен выбрать соединение, отвечающее требованиям безопасности и его понятиям о надежности и долговечности. Единственное, конечно, полностью исключаются скрутки «медь-алюминий». Да алюминию, кстати, и вообще давно не место в домашней проводке.

4 – одноклавишный выключатель.

5 – условно показан осветительный прибор.

6 – корпус осветительного прибора, если он выполнен из металла. В этом случае к нему должен подсоединяться провод контура заземления, чтобы избежать травм при пробое фазы на корпус. Как видно, этот проводник заземления не принимает никакого участия в цепи управления и питания осветительного прибора и, по большому счету, не влияет на его работоспособность. Не задействован он и в тех случаях, если корпус светильника полностью изготовлен из диэлектрических материалов. Поэтому, еще раз подчеркнув важность защитного заземления, на последующих схемах показывать его не будем, чтобы не «перегружать» изображение деталями.

Обращаем еще раз внимание – выключатель ставится только на разрыв фазы. Нулевой проводник прямо с монтажной коробки уходит на светильник – в районе выключателя ему вообще нечего делать.

Как работает такое подключение – показывает схема, размещенная ниже.

Демонстрация работы схемы с одноклавишным выключателем

Все чрезвычайно просто и понятно. При переключении клавиши вверх происходит замыкание цепи. Ноль на светильнике уже есть, фаза пришла через выключатель – осветительный прибор заработал. (Мы говорим об освещении, но следует правильно понимать, что таким же образом может быть подключён и другой прибор, например, стационарный вентилятор).

Опять же, просто для примера при изучении простейшей схемы, посмотрим на рекомендуемую последовательность действий по подключению выключателя к осветительному прибору с использованием скрытой проводки.

ИллюстрацияКраткое описание выполняемой операции
Были проведены подготовительные работы. В квартире (доме) уже установлен распределительный щит с автоматическими выключателями (поз. 1). От него прорезаны штрабы (поз. 2) для укладки силовых кабелей скрытой проводки. От монтажной коробки (поз. 3), «ответственной» за подключение осветительного прибора, вертикально вниз прорезана штраба (поз. 4) к подрозетнику (поз. 5), куда будет устанавливаться выключатель.

В противоположном направлении, в сторону потолка уходит штраба (поз. 6) для укладки кабеля от коробки к осветительному прибору.

От распределительного щита в штрабе к коробке прокладывается кабель. Если сеть подразумевает наличие контура заземления, то кабель должен быть трехжильный. Для систем освещения можно порекомендовать кабель ВВГПнг 3×1,5 мм².

Кабель должен быть заведен в коробку с запасом примерно в 100÷120 мм, чтобы длины  хватило для монтажных работ.

Провод фазы L (в данном примере его изоляция имеет серый цвет) подключается к выходу автоматического выключателя, отвечающего за конкретную линию системы освещения. При использовании проводов сечением 1,5 мм² номинал автомата должен составлять 10 ампер.
Синий провод кабеля N подключается к шине нуля. Зелено-желтый, соответственно, к шине защитного заземления РЕ.
Заеденный в коробку конец кабеля разделывается – с него снимается внешняя защитная оболочка, концы проводов зачищаются на 8÷10 мм от изоляции. Целесообразно сразу выполнить маркировку проводов – наклеить на них полоски пластыря и подписать. Особенно это важно, если делаются отвлечения на другие работы (а так часто бывает на этой стадии строительства или ремонта), и в тех случаях, когда цвета изоляции проводов имеют нестандартную окраску – а такое тоже случается.

Чтобы «распиновка» не забывалась, лучше сразу провода промаркировать.

В вертикальной штрабе от коробки до подрозетника будущего выключателя прокладывается двухжильный кабель ВВГ 2×1,5. Также оставляется запас по длине около 100÷120 мм. Кабель разделывается, концы проводов зачищаются от изоляции.

На примере показано, что провода имеют серую и коричневую окраску изоляции. В данном случае это не столь важно – просто маркируется один L, а второй – L1.

Аналогичная операция проводится и на противоположном конце этого отрезка кабеля, заведенном в подрозетник. Так как предполагается отделка стен с заполнением штраб-каналов штукатуркой (шпатлевкой), подрозетник на этом этапе лучше пока заклеить строительным скотчем, чтобы в него не попадал раствор.

Установка выключателя обычно проводится уже после отделки.

От распределительной коробки по идущей вверх штрабе, а затем по кабель-каналу в перекрытии прокладывается проводка, идущая к месту установки осветительного прибора. Опять же, это может быть кабель ВВГ 3×1,5, если предполагается коммутация заземления.
В выбранном месте крепится осветительный прибор. Проложенный кабель должен быть заведен в его корпус.

Правда, многие приборы (те же люстры) предполагают и открытое расположение коммутационного узла, который затем закрывается декоративным колпаком. Но с этим разобраться несложно по месту, и принцип коммутации от таких различий не меняется.

Подведённый кабель разделывается, провода зачищаются от изоляции, маркируются.
Зачищенные концы проводов кабеля подключаются к клеммам светильника. Для заземления обычно предусматривается клемма, расположенная непосредственно на корпусе прибора. Синий провод N подключают к клеммной колодке, ориентируясь на цвет походящего к ней провода светильника, или руководствуясь проставленному значку.

Ну и затем подключается фазный провод L1 – в оставшуюся клемму или, опять же, в соответствии с маркировкой контактов.

Противоположный, заведенный в монтажную коробку конец этого кабеля разделывается, провода зачищаются, маркируются.
Теперь нужно аккуратно разделить провода в коробке по группам. Это несложно сделать, если проводилась маркировка. В данном случае получается четыре пары. Первая (здесь – слева направо): провод фазы L силового кабеля и провод L, идущий от коробки на выключатель. Вторая: два синих нулевых провода N – силового кабеля и идущего на светильник. Третья – аналогична второй, но только с зелено-желтыми проводами РЕ.

Четвертая – провода L1 от выключателя и от осветительного прибора.

Теперь необходимо соединить эти пары. Как уже говорилось выше, это можно сделать с помощью скруток. Но в данном примере показывается использование зажимных клемм Wago.

Потребуется четыре клеммы на два контакта.

Коммутация произведена.
Коробку можно сразу прикрыть заглушкой.
Если система домашней проводки не имеет заземляющего контура, или же осветительный прибор изготовлен из диэлектрических материалов и не требует заземления, задача упрощается. В этом случае от коробки к светильнику прокладывается двухжильный кабель.
А в коробке получается всего три соединительных узла, то есть для коммутации достаточно трех клемм.
После полного завершения работ по прокладке домашней проводки, в помещении выполняется отделка.
Вот теперь можно уже окончательно установить выключатель на место. К клеммам подключаются провода – один на входе, второй на выходе. Принципиальной разницы в данном случае, где окажется L, а где L1 – нет. Но при более сложных схемах, которые будут рассматриваться дальше, это может иметь значение.
Все, выключатель после крепления его в подрозетнике можно закрывать декоративной крышкой, ставить на место клавишу.
После этого остается вкрутить лампы в светильник, окончательно собрать его, установив плафон. Ну а затем – запитать линию на автомате в распределительном шкафу и оценить работоспособность системы, проверив включение и выключение света.

Все должно работать безукоризненно.

Читатель, наверное, обратил внимание, что ничего не говорится об установке самого выключателя в подрозетник. Дело в том, что конструкции моделей различаются большим разнообразием. И как, в какой последовательности провести разборку устройства, как зажать клеммные соединения – всех случаев не перечесть. А сама фиксация выключателя в подрозетнике практически ничем не отличается от установки (не путать с электротехническим монтажом!) розетки или иного встраиваемого прибора. И про это уже подробно рассказано на страницах нашего портала. Поэтому повторяться — особого смысла не видно. Лучше сконцентрировать внимание именно на принципиальных схемах коммутации выключателя.

Как провести установку розетки в квартире?

С этой задачей, при условии соблюдения всех требований безопасности работ и при следовании схемам и технологическим рекомендациям, должен справиться любой хозяин жилья. Со всеми подробностями, с несколькими пошаговыми примерами это рассказывается в специальной статье нашего портала «Как подключить розетку».

Двухклавишный выключатель

Этот выключатель позволяет управлять освещением двух отдельных светильников (групп светильников), или же производить раздельное включение групп ламп, например, в одной многорожковой люстре.

  • Двухклавишные выключатели могут иметь различия. Чаще всего применяется модель, у которой один общий (запараллеленный) вход фазы и два отдельных выхода. Его схему можно представить так:

Двухклавишный выключатель со спаренным входом фазы и двумя раздельными выходами

Очевидно, что каждая из клавиш совершенно независимо от другой управляет своей группой осветительных приборов. Например, часто такие выключатели ставят перед ванной и туалетом – можно включать свет в любом помещении или в обоих одновременно. Или же, в приложении к одному светильнику. Первая клавиша включает одну-две лампочки, света которых достаточно для нормального отдыха. Вторая клавиша – задействует чуть больше ламп, то есть свет будет ярче. Но когда требуется освещение «на полную», включается обе клавиши, и горят все рожки.

Схема ниже поможет впервые сталкивающемуся с этим вопросом мастеру лучше понять принцип подключения.

Схема с двухклавишным выключателем с параллельным входом

В монтажной коробке на светильники расходятся провода нуля. Провод фазы подключается ко входу двухклавишного выключателя. А с каждого из выходов через монтажную коробку идет отдельный проводник, каждый — на свой светильник. Включение их может проводиться раздельно, независимо один от другого, или одновременно.

Понятно, что от монтажной коробки до выключателя уже должен прокладываться трехжильный кабель. И вот здесь уже приходится особое внимание уделять правильной маркировке проводов, о чем говорилось выше. Цвета изоляции проводов, сходящихся в коробке, зачастую могут совпадать, и тем самым вводить неопытного монтажника в заблуждение.

Сразу скажем, что по такому же принципу подключается и трехклавишный выключатель.  Просто увеличивается количество отходящих от него проводов.

  • При приобретении двухклавишного выключателя стоит проявлять определенную внимательность. Дело в том, что хоть и редко, но все же встречаются модели с раздельным входом фазы. На схеме это может выглядеть так:

Выключатель двухклавишный с раздельным входом фазы

Примечание: указанная маркировка контактов клемм – весьма условная. В этом вопросе, кстати, у производителей нет единомыслия. Встречаются совершенно произвольные цифровые и буквенно-цифровые подписи контактов, или даже символы в виде стрелок. Но в сочетании со схемой, обычно наносимой на тыльной стороне корпуса выключателя, разобраться с каждым конкретным случаем – несложно.

Понятно, что показанная выше схема для такого выключателя не вполне подходит. Правда, если уж угораздило по ошибке купить именно такую модель, все решается установкой перемычки, замыкающей оба контакта на входе.

Таким выключателям тоже находится применение. Понятно, подводить две разные фазы в один подрозетник – это полное безумие. Но иногда обстоятельства вынуждают подводить линии от двух разных защитных автоматов. Хотя и это выглядит крайне нецелесообразным и громоздким решением.

Можно использовать подобный прибор для некоторых усложненных схем управления осветительными приборами. Например, требуется организовать коммутацию таким образом, чтобы включение группы ламп лежало в зависимости от того, включена ли другая группа. В этом случае можно установить перемычку между выходом одного «канала» и входом другого. Если смотреть на иллюстрацию выше – то между L1 и L2.

Что этим достигается – показывает следующая схема

Работоспособность правой клавиши выключателя при такой схеме лежит в зависимости от положения левой

Зеленым цветом показана перемычка, соединяющая выход левой клавиши со входом правой.

Непосредственно ко входу левой клавиши подведен фазный провод. И в своей работе она совершенно независима. То есть ее включение приводит к включению соединенных с этой линией приборов. Но если она выключена, то вторая клавиша работать не будет – цепь во второй линии разомкнута. А вот когда включена первая, то и вторая уже может «руководить своей командой».

Встречаются такие случаи нечасто, но, как знать, может быть и подобный вариант пригодится.

Подключение проходного выключателя

Представьте такие ситуации:

  • Просторная прихожая. Хозяин вернулся затемно домой, включил свет на входе, разулся, разделся. И вынужден затем выключить свет и пробираться в потёмках к двери в комнату. Неудобно. Напрашивается возможность погасит свет именно у выхода из прихожей.
  • Длинный коридор, проходя которым тоже будет удобнее включать свет на входе и гасить его на выходе.
  • Проходная общая комната или холл, откуда ведет несколько дверей в соседние помещения. Было бы неплохо иметь возможность управлять освещением от каждой из них.

И подобных вариантов может быть множество. Чтобы решить такую проблему, необходимо использовать проходные выключатели, название которых уже говорит само за себя.

По большому счету, это даже не выключатели, а переключатели. Внешне они похожи на привычные одноклавишные. Часто на них наносится отличительный значок в виде разнонаправленных вертикальных стрелок. Но вот схема их внутренней коммутации отличается от обычных одноклавишных и выглядит следующим образом:

Фазный входной контакт постоянно замкнут с одним из выходных контактов

Два положения клавиши выключателя соответствуют двум вариантам коммутации – на один или второй выход. И такие выключатели в общей системе используются всегда парно.

Схема их электротехнического монтажа может выглядеть следующим образом:

Подключение пары одноклавишных проходных выключателей

Начинаем разбираться.

— С нулевым проводом – никаких изменений.

— Фазный провод из коробки идет на вход одного из выключателей. Ко входному контакту второго выключателя подсоединен провод, идущий на светильник. (Оба показаны коричневым цветом).

— Выход №2 первого выключателя соединён через монтажную коробку проводом с выходом №3 второго. (Выделено фиолетовым цветом).

— И, соответственно, выход №3 первого – с выходом №2 второго.

Таким образом, получается, что к каждому одноклавишному проходному выключателю должен поводиться трёхжильный кабель.

В том положении, что показано на схеме, совершенно очевидно, что цепь питания светильника разомкнута. Но стоит на любом из выключателей перевести клавишу в другую позицию, как цепь замкнется. И наоборот — при работающем освещении любой из выключателей способен разорвать цепь.

Кстати, показанная здесь коммутация выходных контактов вовсе не является догмой. Просто при такой схеме одинаковое положение клавиш (обе вверх или обе вниз) проходных выключателей означает разрыв цепи. Неодинаковое – включение. Но ничто не мешает соединить между собой и одноименные контакты – просто срабатывание и отключение будет происходить при других положениях клавиш. Не принципиально.

Ниже на анимированной иллюстрации наглядно показано, как работает такая схема с двумя проходными выключателями.

Работа схемы управления освещением с двумя одноклавишными проходными выключателями

Проходные выключатели могут быть и двух- и даже трехклавишными, то есть способными управлять по этому же принципу двумя или тремя осветительными приборами (группами приборов). Схему приводить не будем – она ничем принципиально не отличается. Только, понятно, возрастает количество проводов.

Применение перекрестного выключателя

А как быть, если хочется иметь три или даже больше точек управления освещением? Например, по выключателю у изголовья кроватей хозяев в спальной и у входа в помещение? Или у каждого из выходов просторного холла с множеством дверей?

Есть решение и такой проблемы. Для этого вместе с парой проходных выключателей используется еще один. Его называют перекрёстным или промежуточным.

Перекрёстный выключатель тоже может быть одно- или двухклавишным. Для внешнего отличия на его лицевой стороне часто наносится изображение в виде разнонаправленных горизонтальных стрелок или же в виде решетки.

Рассмотрим более простой вариант — одноклавишный. Схема коммутации у него такая.

Перекрестный выключатель одновременно перекидывает пару контактов

В одноклавишном перекрёстном включателе – четыре клеммы, то есть к нему должно подводиться из распределительной коробки четыре провода. А они – это не что иное, как те проводники, что соединяют выходные клеммы проходных выключателей. То есть, по сути, перекрестный выключатель ставится в разрыв этой пары проводов. Пример показан на схеме ниже:

С одной стороны в перекрестный выключатель подключается пара проводов, идущая от выходов первого проходного выключателя. С другой – идущая с выходов второго.

Как это работает – наглядно демонстрирует следующая иллюстрация:

Демонстрация работы схемы с двумя проходными выключателями и одним перекрестным между ними

Расписывать все возможные варианты здесь уже сложно – их довольно много. Но можно однозначно резюмировать главное. В каком бы положении ни находились клавиши выключателей при неработающей системе, изменение позиции любой из них сразу приведет к включению освещения. И наоборот – когда свет горит, достаточно переключить любую клавишу, чтобы он погас. То есть управление освещением может совершенно равнозначно производиться с любой из точек.

Еще одна интересная особенность – количество перекрестных выключателей между проходными  ничем не ограничивается. И сколько бы их ни было установлено по этому принципу, все они с совершенно равным успехом будут способны управлять подключенным осветительным прибором.

*  *  *  *  *  *  *

Итак, были рассмотрены основные, наиболее часто используемые схемы подключения выключателей. Остался только не совсем выясненным вопрос – а где их лучше располагать? На этот счёт тоже имеются вполне определенные рекомендации. Расписывать их здесь не станем – они очень неплохо изложены в размещенном ниже видеосюжете.

Видео: Как правильнее и с максимальным для себя удобством разместить выключатели в квартире?

Как правильно установить выключатель — Наши статьи

Одноклавишные и двухклавишные.
Проходные и перекрестные.
Выключатели с подсветкой.

  Одноклавишные выключатели имеет довольно простую конструкцию с двумя контактами. Цепь коммутируется по следующему принципу. Находим нулевой провод и фазу, нулевой провод подается на источник света, а фаза подводится к выключателю. Далее от него ведется провод к светильнику или люстре. В основном цепь переключается через распределительную коробку со скрученными проводами. Для подключения такого выключателя используют двухжильный провод.

  Двухклавишные выключатели являются очень удобными для люстр и светильников, где есть две и больше лампы.

  Двухклавишный выключатель имеет три, а не две жилы. По одной жиле проходит ток, по двум остальным – выходит. Монтаж двухклавишного выключателя происходит следующим образом. Практически в каждом многоламповом светильнике есть колодка, через которую соединяют электропровода. С одной стороны в неё вставляют фазу, с другого конца вставляют разветвленный на 3 кабель (по количеству патронов, которых нужно подключить). Таким же образом подключают и вторую фазу, только с той разницей, что разветвляют на два провода. Нулевой кабель присоединяется к контакту второго патрона, затем объединяют в выходящий проводник. Для монтажа используют трехжильный провод.

  Если задача стоит, как установить выключатель с подсветкой, то делается это по схеме одноклавишного или двухклавишного выключателя. А идущая от лампочек проводка, параллельно подключается к контактам самого выключателя вместе с силовыми проводами.

Как установить проходной выключатель

  Проходной выключатель имеет большое количество контактов, которые предназначаются для переключения подачи тока с одной проводки на другую. Зачастую их используют на лестницах или в прихожих для управления источниками света из двух разных мест.

  Независимо от конструкции выключателя, его всегда устанавливают на фазовый провод для того, чтобы при выключении полностью разорвать цепь, и в ней не было тока.

  Несмотря на кажущуюся простоту, самостоятельный монтаж проходных выключателей и других их типов требует определенных навыков и знаний, к тому же для их установки нужен индикатор напряжения и другие инструменты, которые в доме могут отсутствовать. Вызвав нашего мастера на дом в любой район СПб, он быстро и профессионально установит и подключит выключатель любой конструкции. Монтаж выключателя, цена которого доступна для каждого, с нашим мастером станет оптимальным решением этой задачи.


КАЧЕСТВЕННАЯ РАБОТА · ДОСТУПНЫЕ ЦЕНЫ · ЯВЛЯЮТСЯ НАШИМ ПРИОРИТЕТОМ!

15 советов и хитростей Nintendo Switch для фанатов игр

Выпущенный в 2017 году, Nintendo Switch по-прежнему пользуется успехом и доказывает, что домашняя консоль может иметь больше, чем графику с трассировкой лучей 4K. Оригинальный Nintendo Switch, который подключается к телевизору, но также отсоединяется для мобильных игр, по-прежнему остается популярным товаром. Выпуск меньшего по размеру портативного Nintendo Switch Lite также привлек внимание новой аудитории.

На данный момент обе модели оказались довольно популярными благодаря широкому выбору игр от Nintendo и других сторонних разработчиков.Тем не менее, это не идеально; есть ограничения с графическими возможностями и пространством для хранения. Joy-Cons консоли также склонны к поломке, в то время как Nintendo Switch Online, решение компании для онлайн-игр, отстает от того, что предлагают Microsoft и Sony.

Хорошая новость заключается в том, что есть скрытые функции Switch, которые могут улучшить ваши игровые сеансы, если вы знаете, где искать и что менять. Ознакомьтесь с ними ниже и посмотрите, что работает лучше всего.

Объявление

Включите телевизор

Пора отказаться от пульта от телевизора.Ваш Switch может включать телевизор, когда он установлен в док-станцию; просто нажмите кнопку питания на Joy-Con. Не фанат? Перейдите в «Системные настройки »> «Настройки ТВ»> «Согласовать состояние питания ТВ » и установите для него значение Выкл.

Инициировать полный сброс

Если ваш Switch когда-нибудь начнет давать вам проблемы, исправьте их с помощью аппаратного сброса. Допустим, вы пытаетесь загрузить обновление программного обеспечения, но экран зависает. Просто удерживайте кнопку питания на системе в течение 10-15 секунд, и консоль должна перезагрузиться.Для полного сброса настроек перейдите в «Системные настройки »> «Система»> «Параметры форматирования»> «Инициализировать консоль » и удалите всю память консоли.

Включите темный режим

Всем нравится хороший темный режим, особенно когда они собираются смотреть на ярко-белые экраны в темной комнате. Если вам надоело домашнее меню Switch, которое слепит вас по ночам, перейдите в «Системные настройки »> «Темы » и выберите «Базовый черный». Главный экран и все страницы меню будут окрашены в черный цвет, хотя сами игры останутся без изменений.

Экономия заряда батареи

У оригинального Switch от 2,5 до 6,5 часов автономной работы, в то время как обновленная версия, выпущенная в 2019 году, работает от 4,5 до 9 часов. Между тем, Switch Lite может проработать от 3 до 7 часов, прежде чем потребуется подзарядка. Однако вы можете немного увеличить эти цифры.

Самым большим расходом батареи всегда будет экран устройства. Вы можете уменьшить яркость в меню «Настройки системы »> «Яркость экрана » или, удерживая кнопку «Домой», отключить автояркость.

Вы также можете изменить время перехода консоли в спящий режим. В разделе «Системные настройки »> «Спящий режим» выберите «Автоматический переход в спящий режим (воспроизведение на экране консоли)» и укажите, как долго коммутатор должен ждать перед выключением экрана.

Переназначить эти кнопки

Более новое обновление экосистемы Switch позволяет вам переназначить кнопки на вашем контроллере в более предпочтительную компоновку. Вы можете сделать это, перейдя в Системные настройки> Контроллеры и датчики> Изменить назначение кнопок , где вы можете переназначить как Joy-Cons, так и Pro Controller.

Выберите контроллер, и вы сможете изменить действие каждой кнопки или изменить ориентацию джойстика для более комфортного игрового процесса. Кнопочный ввод каждого Joy-Con можно изменить как для вертикальной, так и для горизонтальной игры.

Сделайте Mii

аватаров Mii все еще живы и работают на Switch. Перейдите в «Системные настройки »> «Mii»> «Создать / отредактировать Mii », и вы сможете создать своего собственного персонажа, который больше не ограничен естественными цветами волос.Вы можете создать его с нуля или выбрать случайно сгенерированный аватар.

Как и на Wii, ваш Mii можно использовать в игре с определенными названиями. Например, вы можете вовлечь своего Mii в игровой процесс в Super Smash Bros.Ultimate, настроив игрового персонажа Mii Fighter, Mii Swordfighter или Mii Gunner.

Используйте свои Amiibos

Помните Амиибоса? Эти небольшие статуэтки популярных персонажей Nintendo, представленные для Wii U, можно сканировать на консоль, чтобы доставить интересный игровой контент.Правильный Joy-Con и Pro Controller поставляются со встроенными точками касания NFC, поэтому все, что вам нужно сделать, это прикоснуться Amiibo к контроллеру и наслаждаться. Если вам интересно, какие amiibos работают с какими играми, у Nintendo есть база данных всего, что вы можете использовать с Switch.

Разумное управление пространством для хранения

У коммутатора много возможностей, но место для хранения не является его сильной стороной. Коммутатор имеет 32 ГБ места на жестком диске, включая операционную систему.Это означает, что вам быстро не хватит места, если большинство ваших игр загружаются в цифровом формате.

Одно из простых решений — заархивировать игры, в которые вы больше не играете, чтобы освободить место на жестком диске (но сохранить сохраненные игры). Сделайте это в главном меню, выделив игру и нажав кнопку «+», затем выберите Управление программным обеспечением> Архивировать программное обеспечение из раскрывающегося меню.

Вы также можете заархивировать программное обеспечение, выбрав « Системные настройки»> «Управление данными », затем выберите «Быстрое архивирование и управление программным обеспечением».Quick Archive предложит варианты игр для архивации в зависимости от размера файла и недавнего времени воспроизведения. Программа Manage Software дает вам свободу выбора, что вы хотите.

После архивирования игра останется на экране меню для быстрого доступа, не занимая места на консоли. Если вы когда-нибудь захотите сыграть снова, просто скачайте игру заново. Вы обнаружите, что все ваши сохраненные данные все еще там.

Единственное, что вы можете сделать, это разместить игры на карте microSD. А если у вас расширенная память, вы можете в любой момент перемещать игровые данные между системой и microSD.Перейдите в «Системные настройки »> «Управление данными » и выберите «Переместить данные между системой / картой microSD». Вы также можете выбрать отдельные игры в главном меню.

Захват экрана стал проще

Switch упрощает захват игровых изображений благодаря кнопке захвата на левом Joy-Con. Просто коснитесь его в любой момент, чтобы сделать снимок экрана, который сохранится в вашем альбоме на главном экране консоли. Затем эти изображения можно редактировать и публиковать в социальных сетях, таких как Facebook и Twitter.

Хотя в системе отсутствует возможность записи значительного количества игрового процесса, вы все равно можете снимать короткие видеоролики. Удерживая кнопку захвата, Switch сохранит 30 секунд игрового процесса до того, как вы нажмете кнопку. Этого достаточно, чтобы сохранить по-настоящему крутой момент для потомков.

Перенести данные сохранения

Никогда не бойтесь одолжить чей-то Switch снова. Если вы достигли значительного прогресса в чужой системе или получаете вторую консоль, вы можете перемещать данные сохранения из одной системы в другую.Сделайте это, перейдя в Системные настройки> Пользователи> Перенести пользователя и сохранить данные .

Вам понадобится еще один коммутатор в той же сети Wi-Fi, и оба должны быть подключены к источнику питания. После того, как вы пройдете через этот процесс, файл игры будет удален с исходного коммутатора и перенесен на новый коммутатор.

Предварительный заказ стал проще

Hyrule Warriors: Age of Calamity (Изображение: Nintendo)

Вы предварительно заказали много игр в интернет-магазине? Nintendo теперь позволяет вам отслеживать их все и отменять те, которые вам больше не нужны.Перейдите на страницу своей учетной записи в Nintendo eShop и выберите Ваши предварительные заказы , чтобы просмотреть все невыполненные предварительные заказы. Вы можете отменить подписку на этой странице, если до выпуска игры осталось больше недели.

Получить больше файлов сохранения

Многие игры Switch поддерживают только один файл сохранения за раз. Это означает, что если вы хотите, скажем, начать с Breath of the Wild, вам нужно будет удалить предыдущий файл сохранения. Однако есть обходной путь, позволяющий хранить несколько файлов сохранения для игр такого типа.

Коммутатор настроен таким образом, что каждый пользователь имеет доступ к своим личным файлам сохранения, поэтому, если на консоли более одного пользователя, каждый игрок может сохранять свои данные в свой профиль. Это означает, что вы можете создать несколько профилей пользователей, и к каждому из них будут привязаны собственные данные сохранения.

Чтобы создать новый профиль пользователя, перейдите к Системные настройки> Пользователи> Добавить пользователей . Теперь, когда вы запускаете игру, вы сможете выбирать между разными учетными записями пользователей, и к каждой из них будут прикреплены свои собственные данные сохранения.

Найдите потерянные радости-минусы

Контроллеры Joy-Con на Switch великолепны, но они довольно маленькие, и их легко потерять. К счастью, у Switch есть встроенный способ определения местоположения вашего Joy-Con, если он находится в непосредственной близости.

Перейдите к Controllers> Find Controllers , и он отобразит все контроллеры, связанные с вашей консолью. Выделите отсутствующий Joy-Con и нажмите кнопку L или R на том, который вам нужен, чтобы он завибрировал. Если вам не хватает обоих контроллеров, вы можете коснуться сенсорного экрана, чтобы каждый Joy-Con завибрировал.Надеюсь, это позволит вам найти недостающий контроллер между подушками дивана.

Совместите Joy-Cons с другими устройствами

Joy-Cons коммутатора и контроллер Pro подключаются к консоли через Bluetooth, но вы также можете подключить их к другим устройствам. Вот как подключить Pro Controller к компьютеру, чтобы использовать его со своей учетной записью Steam.

Подпишитесь, чтобы узнать больше

Switch предлагает много возможностей, но вы можете получить гораздо больше с подпиской Nintendo Switch Online.Платя 20 долларов в год, вы получаете эксклюзивный доступ к классическим играм NES и Super NES, многопользовательской онлайн-игре и облачным хранилищам. Подписчики также получают доступ к таким играм, как Super Mario Bros. 35 и Tetris 99.

Вы можете приобрести подписку в интернет-магазине на вкладке Nintendo Switch Online, которая затем становится вашим шлюзом к специальным предложениям и совместимым играм. После этого можно управлять сохранением в облаке, выбрав «Системные настройки »> «Управление данными»> «Сохранить данные в облаке ».

Игры, которые нужны каждому игроку Switch и Switch Lite

Ищете лучшие игры? Это предложения Switch и Switch Lite, включая собственные игры, сторонние блокбастеры, инди-фавориты и отличные порты старых игр.

Получите наши лучшие истории!

Подпишитесь на Что нового сейчас , чтобы получать наши главные новости на ваш почтовый ящик каждое утро

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности. Вы можете отказаться от подписки на информационные бюллетени в любое время.

14 основных советов и приемов по настройке Nintendo Switch, которые необходимо знать

Если вы только что распаковали одну, несколько советов и приемов по настройке Nintendo Switch значительно упростят вам жизнь, когда вы сориентируетесь с новой консолью.От максимального заряда батареи до подключения учетных записей в социальных сетях, поиска друзей, сброса настроек и многого другого.

Вскоре мы рассмотрим ряд изящных маленьких советов и приемов по настройке Nintendo, которые сделают вашу жизнь в целом проще, и точно настроим вашу консоль — как с точки зрения того, что вы хотите от нее получить, так и с точки зрения ряд корректировок качества жизни, которые каждый должен сделать, но может не знать о существовании. Так что читайте дальше, и пусть Switch настроит всего на правильно.

(Изображение предоставлено Nintendo)

Кнопка «Домой» — удобный способ выйти из того, что вы делаете на Nintendo Switch, и вернуться на главный экран, если вы хотите сделать что-нибудь еще.Однако, если вы удерживаете кнопку, вы можете получить доступ к быстрому меню с несколькими полезными опциями, никуда не выходя. А именно:

  1. Спящий режим — перевести консоль в спящий режим и сэкономить электроэнергию
  2. Ползунки яркости и громкости — настроить на лету
  3. Режим полета — отключить любую беспроводную связь

2 • Правильно выключайте питание, если вы не играете какое-то время

(Изображение предоставлено Nintendo)

Хотя спящий режим удобен для кратковременного выключения Nintendo Switch, батарея все равно разряжается.Оставьте его в спящем режиме слишком долго, и вы можете обнаружить, что у вас не хватает заряда, чтобы играть в следующий раз, когда вы его возьмете. Если вы собираетесь оставить ее в покое на некоторое время, удерживайте кнопку питания, пока не появится меню, в котором вы можете выбрать Power Options и Power Off , чтобы полностью выключить консоль и сэкономить заряд батареи во время.

3. Некоторые кнопки издают глупые звуки, когда вы хотите разбудить коммутатор.

(Изображение предоставлено Nintendo)

Когда вы собираетесь включить коммутатор, вам придется нажать A, а затем ту же кнопку три раза, чтобы Открой это.Большинство кнопок просто щелкают, но есть четыре, которые издают смешные звуки:

  • L щелчок ручки — Boing
  • L2 — Тинни щелчок
  • R щелчок ручки — Frog
  • R2 — гудок

4. Покажите процент заряда батареи для лучшего представления о том, как долго вы можете играть.

(Изображение предоставлено Nintendo)

Индикатор заряда батареи по умолчанию дает вам приблизительное представление о том, что осталось, но он не очень точен. Он станет красным, когда вы опасно близки к тому, чтобы закончиться, но в остальном он слишком мал, чтобы точно сказать, сколько у вас осталось.Если вы зайдете в Системные настройки , затем Система , вы увидите опцию включения Console Battery (%) , которая точно покажет вам, сколько энергии у вас осталось.

5. Вы можете улучшить и продлить срок службы батареи Nintendo Switch.

(Изображение предоставлено Nintendo)

Есть несколько уловок, которые можно использовать, чтобы продлить срок службы батареи, если вы планируете длительное время без подзарядки. . Просто зайдите в Системные настройки и измените следующее:

  • Включите режим полета — беспроводная связь потребляет много энергии, и даже если вы ни к чему не подключены, коммутатор все равно будет расходовать энергию.
  • Уменьшите яркость экрана — чем ярче экран, тем больше энергии он потребляет, поэтому установите его как можно ниже.
  • Уменьшите громкость. — это не проблема, особенно если вы используете наушники, но меньший уровень шума позволит сэкономить энергию.
  • Отключите вибрацию контроллера. — перейдите в раздел «Контроллеры и датчики» и выключите вибрацию, чтобы сэкономить электроэнергию.

Также, как упоминалось ранее, можно полностью отключить консоль , когда вы ее не используете.

6. Получите аккумуляторный блок

(Изображение предоставлено Anker)

Независимо от того, насколько вы осторожны, в какой-то момент вы попадете в ловушку из-за того, что разрядится. Вот где вам пригодятся аккумулятор или зарядное устройство. Существует множество вариантов, поэтому ознакомьтесь с нашим списком лучших зарядных устройств для Nintendo Switch , чтобы помочь вам выбрать то, что лучше всего для вас.

7. Свяжите свой коммутатор со своими учетными записями в социальных сетях, чтобы легко обмениваться информацией в Интернете.

(Изображение предоставлено Nintendo)

Если вы перейдете на страницу своей учетной записи (на которой указаны ваше имя и лицо), вы найдете User Settings, здесь вы найдете вариант Альбом и Настройки публикации в социальной сети .Отсюда вы можете связать свой коммутатор со своими учетными записями Facebook и Twitter и делиться снимками экрана и видео прямо с консоли.

8. Добавьте друзей из Nintendo Switch

(Изображение предоставлено Nintendo)

Есть несколько способов добавить друзей из Switch на вашу консоль. На странице вашей учетной записи (на той, где указаны ваше лицо и имя) вы увидите два варианта: Предложения друзей, и Добавить друга.

Предложения друзей покажет потенциальных друзей, с которыми вы, возможно, уже связаны через мобильные игры Nintendo, Facebook, Twitter, 3DS и Wii. Добавить друзей , с другой стороны, позволит вам вводить коды друзей, искать местных пользователей и людей, с которыми вы играли, а также проверять все отправленные и полученные вами запросы.

9. Вот как найти потерянные контроллеры Nintendo Switch

(Изображение предоставлено Nintendo)

Если вам удалось потерять Joy-Con, но вы не можете его найти, перейдите к параметру Controllers на главном экране. где вы найдете опцию Search for Controllers . Это позволит вам удаленно вызвать вибрацию отсутствующей площадки и, надеюсь, сделать ее местонахождение очевидным.

10. Для игры по сети вам понадобится Nintendo Switch Online, но убедитесь, что она вам нужна.

(Изображение предоставлено Nintendo)

Вам нужно будет заплатить за Nintendo Switch Online, если вы хотите играть в онлайн-игры с кем угодно, или используйте большинство игр с онлайн-компонентами. Но, хотя вы можете получить Nintendo Switch Online дешево, проверьте, действительно ли она вам нужна. Помимо онлайн-игры с друзьями, другие преимущества включают сохранение в облаке (для большинства, но не всех игр), доступ к ряду классических игр NES и Super NES, награды и возможность использовать приложение Switch Smartphone для голосового чата.

11. Добавление новых пользователей

(Изображение предоставлено Nintendo)

У вас может быть более одного пользователя на Switch, при этом каждая учетная запись может покупать игры и играть в них. Если одному пользователю назначен коммутатор в качестве основного (что обычно бывает, если у вас только один), тогда другие пользователи могут играть в загружаемые игры.

12. Удерживайте кнопку питания нажатой, чтобы перезагрузить коммутатор Nintendo в случае сбоя или блокировки.

(Изображение предоставлено Nintendo)

При удерживании кнопки питания открывается меню, в котором вы можете перевести консоль в спящий режим или открыть вверх на Power Options .Отсюда вы можете Перезапустить консоль, если она заблокируется или выйдет из строя, что может исправить сброс.

13. Темная тема Nintendo Switch спасет ваши глаза ночью

(Изображение предоставлено Nintendo)

Просто зайдите в Системные настройки и найдите в меню Темы . Там вы найдете варианты Basic Black и Basic White для общей темы вашего Switch. Очевидно, что вариант Basic Black немного более приглушен и лучше подходит для ночного времени.

14. Используйте управление данными, чтобы освободить место.

(Изображение предоставлено Nintendo)

В Системные настройки вы найдете параметр под названием Управление данными . Это покажет вам, сколько места вы использовали на элементе управления и что у вас есть бесплатно. Вы можете использовать его для проверки и удаления экранов и видео, которые могут занимать место, а также для игр Quick Archive . Это покажет вам все, в что вы не играли какое-то время, и позволит вам выбрать, удалять их с консоли или нет.Это сохранит значок игры на вашей консоли и сохранит ваши данные сохранения, но все остальное будет выгружено.

Как сменить корм для собак: смена диеты собаки

Возможно, ваш ветеринар порекомендовал вам диету по рецепту или вы просто решили попробовать новую марку. Какой бы ни была причина перехода, изменить диету вашей собаки сложнее, чем просто перелить новый корм в миску. Чтобы не расстроить желудок вашей собаки, вам нужно будет правильно перейти на новую пищу.Вот лучший способ сменить корм для собак.

Как изменить корм для собаки

Резкое изменение питания собаки может вызвать расстройство желудочно-кишечного тракта, такое как рвота, диарея и снижение аппетита. Каждый раз, когда вы решаете изменить корм своей собаки, вам следует переходить на новую диету постепенно, чтобы дать системе вашей собаки время приспособиться к изменениям. В идеале эти переходы должны происходить за 5-7 дней. Во время этого перехода вы будете постепенно включать все больше и больше новой пищи, смешивая ее с нынешним рационом вашей собаки.Для большинства собак правильный переход на диету будет выглядеть так:

  • День 1: 25% новая диета и 75% старая диета.
  • День 3: 50% новая диета и 50% старая диета.
  • День 5: 75% новая диета и 25% старая диета.
  • День 7: 100% новая диета.

Некоторым собакам с чувствительным желудком, пищевой аллергией или другими желудочно-кишечными заболеваниями может потребоваться еще более длительный переходный период. Ключом к правильному переходу на диету является наблюдение за индивидуальной реакцией вашей собаки. Если на каком-либо этапе перехода на диету у вашей собаки появляются такие признаки, как изменение аппетита, рвота или диарея, вам следует действовать медленнее.И если вы перешли постепенно, а ваша собака все еще испытывает расстройство желудка, лучше всего проконсультироваться с ветеринаром. В некоторых случаях может потребоваться выбрать другую диету.

Неблагоприятные пищевые реакции у собак

Неблагоприятная пищевая реакция — это общий термин, используемый для описания ряда различных пищевых заболеваний у собак, таких как пищевая аллергия, пищевая непереносимость и другие желудочно-кишечные заболевания. Многие люди называют своих собак «пищевой аллергией», но это не всегда верно.Истинная аллергия связана с очень специфической реакцией иммунной системы собаки, и во многих случаях это не диагностируется окончательно. Таким образом, правильнее называть эти события нежелательными пищевыми реакциями.

Неблагоприятные пищевые реакции могут проявляться желудочно-кишечными симптомами, кожными симптомами или их комбинацией. Желудочно-кишечные признаки нежелательной пищевой реакции включают тошноту, рвоту, диарею и изменение аппетита. Кожные симптомы включают широкий спектр признаков, таких как зуд, воспаление кожи, выпадение волос и множество различных типов сыпи.Есть много других заболеваний, которые могут вызывать подобные симптомы, поэтому важно, чтобы ваша собака осмотрела ветеринар, если эти симптомы проявляются.

Если ваш ветеринар подозревает, что у вашей собаки неблагоприятная реакция на еду, он может порекомендовать провести пробную элиминационную диету. Это означает, что ваша собака будет есть только гипоаллергенную диету, прописанную по рецепту, и никаких других источников пищи в течение как минимум восьми недель. Если симптомы вашей собаки исчезнут во время испытания диеты, это может быть признаком того, что причиной была еда.В конце восьминедельного испытания ваш ветеринар может также провести контрольное испытание, повторно введя определенные продукты в рацион вашей собаки, чтобы проверить, не вызывают ли они другую реакцию. Пробное испытание может помочь вам и вашему ветеринару точно определить, какие продукты являются проблемными для вашей собаки, чтобы вы могли избегать их в будущем.

Доказательство в корме!

Лучший способ следить за здоровьем пищеварительной системы вашей собаки — обращать внимание на качество стула.Хотя незначительные отклонения в цвете и консистенции стула являются нормальным явлением, любые серьезные изменения могут указывать на проблему, которую необходимо решить. Отличный способ оценить стул вашей собаки — это использовать таблицу оценки фекалий. Идеальная оценка кала — 3–4. Более низкие числа могут указывать на обезвоживание или запор, тогда как более высокие числа указывают на расстройство желудочно-кишечного тракта, которое может быть вызвано множеством факторов. Если стул вашей собаки постоянно выходит за пределы нормы, рекомендуется проконсультироваться с ветеринаром по поводу здоровья пищеварительной системы вашей собаки.

Как выбрать корм для собак

Выбор подходящего рациона для вашей собаки — сложный процесс. Огромное количество доступных вариантов корма для собак ошеломляет. К сожалению, не существует «лучшей» диеты для каждой собаки. Как и люди, собаки индивидуальны, и их диетические потребности варьируются в зависимости от таких факторов, как возраст, состояние здоровья и личные предпочтения.

Чтобы еще больше усложнить процесс, в Интернете также существует множество мифов о кормах для собак.Многие люди становятся жертвами рекламных кампаний или тактики запугивания, запрещающей им использовать коммерческие корма для собак. К счастью, Всемирная ветеринарная ассоциация мелких животных опубликовала руководство под названием «Справочник опытных владельцев собак: питание в Интернете», чтобы помочь владельцам домашних животных отличить факты от вымысла при проведении собственных исследований кормов для собак.

Умение читать этикетку корма для домашних животных также может помочь прояснить процесс выбора корма для собак. Информация на этикетке корма для домашних животных руководствуется Американской ассоциацией официальных лиц по контролю за кормами (AAFCO).AAFCO отвечает за определение многих терминов, которые вы найдете на упаковке собачьего корма. Понимание этих требований к маркировке может облегчить определение продуктов, которые лучше всего подходят для вашей собаки. Ищите на этикетке слова «полноценное и сбалансированное питание».

Поиск лучшего корма для вашей собаки может быть длительным процессом, но с правильными инструментами и постепенным переходом вы можете гарантировать, что переход будет успешным. Во время перехода обязательно следите за аппетитом, поведением и качеством стула вашей собаки, чтобы определить, является ли новая диета правильным выбором для вашей собаки.Как всегда, ваш ветеринар — ваш лучший источник информации о здоровье и питании вашей собаки.

Как заменить механические переключатели клавиатуры за считанные минуты

Ищете ли вы лучшую игровую клавиатуру , клацер для повседневного использования или профессиональное периферийное устройство, все зависит от сенсорного управления. Вот почему механические клавиатуры являются лучшими из лучших: они предлагают более качественный набор текста, который не утомляет ваши пальцы и не ощущается мягким, как мембрана или другие типы клавиатур.И этот «опыт» не всегда должен быть одинаковым.

Было время, когда Cherry держалась за технологию механических переключателей, но сейчас существует невероятное количество компаний, производящих переключатели. Для начала есть Kailh , Gateron и Outemu, и есть даже производители периферийных устройств, такие как Razer , Logitech и HyperX , производящие собственные коммутаторы.

С переключателем, который идеально подходит для ваших предпочтений, набор текста станет намного веселее.Вы даже можете печатать быстрее, точнее и с меньшим утомлением. Предпочитаете ли вы тактильные механические переключатели с ударом при нажатии, линейные переключатели, идущие прямо вниз, что-то очень громкое и щелкающее или сверхнизкое и быстрое, — все дело в переключателе.

В этой статье мы покажем вам самый простой способ заменить переключатели механической клавиатуры и установить свои любимые. Но прежде чем мы перейдем к вопросу как, давайте быстро обсудим, почему.

Зачем мне менять переключатели на клавиатуре?

Есть несколько причин подумать о замене переключателей на механической клавиатуре.

Один случай — если вы хотите, чтобы одни клавиши воспринимались иначе, чем другие. Например, некоторым людям нравится иметь более жесткий пробел, чем остальные клавиши.

Еще одна причина отключить переключатели — если ваш любимый переключатель или тот, который вы просто хотите попробовать, трудно найти в готовой клавиатуре. Например, один из моих коллег-редакторов Tom’s Hardware любит печатать на переключателях Kailh Box White, но они не так заметны, как, скажем, переключатели Cherry MX Blue. А переключатели Kailh Silent Red , которые я устанавливаю для этой статьи, пока недоступны ни на каких клавиатурах.

Наконец, может быть, вам просто нужно немного разнообразия. Заменив переключатели, вы получите совершенно новый опыт, не покупая новую клавиатуру. Это как иметь несколько клавиатур в одной оболочке. Замена переключателей часто бывает проще с точки зрения вашего бюджета, чем покупка большого количества клавиатур; однако вопрос о том, проще ли это, чем просто купить другую клавиатуру, является спорным.

Как легко поменять переключатели на клавиатуре

Ниже мы подробно рассмотрим самый простой способ добиться идеального набора текста, заменив механические переключатели клавиатуры с возможностью горячей замены.

1. Получите свои переключатели

Если вы планируете заменить переключатели на клавиатуре, скорее всего, вы уже имеете в виду тип переключателя. Если нет, сделайте свое исследование.

(Изображение предоставлено Tom’s Hardware)

Помните, вы можете опробовать различные типы переключателей, купив тестер переключателей примерно за 20-30 долларов. Они легко доступны, в том числе на Amazon, и обычно продаются по маркам коммутаторов ( Cherry MX , Gateron и т. Д.).

На веб-сайтах поставщиков также есть описания их переключателей, включая общий ход, точку срабатывания и требуемое усилие. Если вы уже знаете, на что похож один переключатель, вы можете сравнить его характеристики с другими типами переключателей, чтобы получить представление о тех, которые вы раньше не пробовали.

Есть несколько мест, где можно купить переключатели. У Amazon есть выбор, и ряд сайтов для энтузиастов также продают их, в том числе AliExpress , MechanicalKeyboards , 1UPKeyboards и Drop .В этой статье я использовал переключатели Kailh Silent Red Switches, которые вы можете купить по адресу NovelKeys .

2. Купите заменяемую клавиатуру

Самый простой способ вставить новые переключатели в клавиатуру — это купить клавиатуру с возможностью горячей замены. Вы можете заменить переключатели на других механических клавиатурах, но это требует пайки, что увеличивает уровень сложности. С помощью клавиатуры с возможностью горячей замены вы можете менять переключатели на плате, даже если у вас нет опыта. Это тоже будет довольно быстро: мне потребовалось около 90 минут, чтобы сменить переключатели на моей полноразмерной клавиатуре с возможностью горячей замены.

Ищете ли вы полноразмерную клавиатуру или что-то меньшего размера, убедитесь, что вы ищете клавиатуру с переключателями «горячей замены», «горячей замены» или «модульной».

Поскольку вы будете прикладывать больше усилий к этой клавиатуре, чем к обычной клавиатуре, убедитесь, что на плате есть все необходимые функции, такие как макроклавиши, мультимедийные клавиши, RGB-подсветка или n-key rollover . Вы также захотите подумать о колпачках для клавиш, но если вы хотите поменять переключатели, вы также можете быть заинтересованы в установке пользовательских колпачков для клавиш.Например, колпачки клавиш HyperX pudding , которые я недавно пробовал усилить эффект RGB, в то время как есть множество других, которые просто симпатичны и / или произведения искусства . Просто имейте в виду, что некоторые переключатели за пределами бренда Cherry не поддерживают стандартные колпачки клавиш. Поэтому убедитесь, что переключатели, которые вы хотите использовать, будут принимать нужные вам колпачки клавиш (и наоборот).

Другой вариант — собрать клавиатуру с нуля. Это гораздо более сложная практика, которая потребует выбора собственного шасси, получения печатной платы и выбора переключателей, клавишных колпачков и стабилизаторов.Конечно, если вы пойдете по этому пути, вам также не придется удалять предустановленные переключатели.

(Изображение предоставлено Tom’s Hardware)

В целях демонстрации я выбрал предварительно собранную модульную механическую клавиатуру Glorious Modular Mechanical Keyboard (GMMK) Pre-Built , потому что она от известного мне бренда по приемлемой цене, обычно продаваемой по цене около 100 долларов с его алюминиевая лицевая панель. Есть более дешевые варианты, например Redragon K580 Vata.

Если вы выберете клавиатуру с возможностью горячей замены, было бы разумно приобрести клавиатуру с переключателями, которые вам тоже нужны.Тактильные переключатели Gateron Brown от GMMK — хорошая альтернатива линейным переключателям Kailh, которые я устанавливаю. Существует также более дешевая версия этой клавиатуры без предустановленных переключателей и колпачков клавиш .

В нашей клавиатуре есть съемник для клавиш, и для него есть даже место для хранения сзади. Если у вас есть набор переключателей, вы, скорее всего, получите еще один съемник для клавиш. Съемники довольно дешевы, но хранение на клавиатуре — приятный штрих, который поможет вам не потерять съемник, когда вы им не пользуетесь.

Существует множество других клавиатур с возможностью горячей замены. Многие из них принадлежат нишевым компаниям или производителям, занимающимся набором текста. Если вы ищете более распространенный бренд или коммутаторы Logitech, вам стоит рассмотреть Logitech G Pro X .

3. Щелкни, щелкни и потяни: снятие колпачков клавиш

На клавиатуре с возможностью горячей замены есть съемник клавиш. Съемник будет иметь место, куда можно вставить указательный палец или упереться в него, чтобы вы могли одной рукой тянуть колпачки клавиш вверх и снимать с клавиатуры (хотя вы можете удерживать клавиатуру на месте другой рукой).

Будьте осторожны с съемником, чтобы не поцарапать колпачки клавиш. Даже если ваш съемник пластиковый, он все равно может повредить пластиковый колпачок.

(Изображение предоставлено Tom’s Hardware)

Чтобы снять колпачок, поместите два рычага съемников под двумя сторонами — левым и правым или верхним и нижним — колпачка. Благодаря пластиковому съемнику крышки клавиатуры, входящему в комплект поставки клавиатуры Glorious, вы можете услышать щелчок, когда каждая рука скользит под крышкой, указывая на то, что съемник правильно закреплен.

Но есть и другие типы съемников. Возможно, ваш съемник похож на клещи, как показано на рисунке ниже. Вам все равно нужно будет убедиться, что каждая рука надежно находится на t снизу с двух сторон крышки клавиатуры. В приведенном ниже примере я мог видеть, находятся ли металлические рычаги под колпачками клавиш. Но если вы не уверены, просто потяните съемник за . Если ни одна из рук не видна, обе руки находятся там, где они должны быть.

(Изображение предоставлено Tom’s Hardware)

Если вы начнете дергать до того, как съемник будет правильно закреплен, вы можете поцарапать крышку клавиатуры.

Не будет шума или сопротивления, когда вы будете тянуть съемник клавиш вверх, если вы все делаете правильно. Переключатель может выйти, когда вы вытащите колпачок; это нормально.

Когда крышка отсоединена от клавиатуры, убедитесь, что вы случайно не поцарапали ее при снятии с съемника. Это стало возможным с помощью пластмассового съемника, поставляемого с моей клавиатурой. Чтобы этого избежать, я подтолкнул крышку к самой толстой части отверстия съемника, прежде чем выдвинуть крышку.

(Изображение предоставлено Tom’s Hardware)

Мне потребовалось около 25 минут, чтобы удалить все колпачки на моей полноразмерной клавиатуре. Я делал это неторопливо, так что при желании вы могли сделать это быстрее.

4. Держите колпачки в порядке

(Изображение предоставлено Tom’s Hardware)

Если вы также не добавите новые колпачки для клавиш, вы скоро снова их наденете. Вы сэкономите себе много работы с головоломками, если удалите их в логическом порядке, а затем сохраните в раскладке клавиатуры.

Я работал слева направо, снизу вверх и положил клавиатуру на стол в порядке удаления. Во время перерывов и после снятия всех колпачков я накрывал их пластиковой крышкой, поставляемой с клавиатурой, чтобы они не были потеряны или случайно переставлены.

Если у вас нет большого рабочего места и / или вы уже выбросили эту пластиковую крышку, по крайней мере, приобретите пакет для сэндвичей или какое-нибудь хранилище, чтобы у вас не получилась клавиатура без клавиши J.

5. Потяните за переключатель (и)

Теперь, когда все колпачки отсутствуют, пора вытащить переключатели с помощью инструмента, прилагаемого к клавиатуре с возможностью горячей замены, или съемника переключателя, приобретенного отдельно.

(Изображение предоставлено Tom’s Hardware)

Есть крошечные вкладки сверху и снизу каждого переключателя. Используйте свой инструмент, чтобы зацепить эти два язычка, прежде чем сжимать их. Это вдавит выступы, что позволит вам потянуть весь переключатель прямо вверх.

Моя клавиатура поставляется с металлическим инструментом для снятия переключателей, так что по неосторожности будет довольно легко поцарапать клавиатуру.Это даже проще, чем поцарапать крышку клавиатуры пластиковым съемником. Однако инструмент, который вы используете, может отличаться. Как вы можете видеть на фотографии ниже, клавиатура Logitech G Pro X с возможностью горячей замены поставляется с пластиковым съемником переключателя.

(Изображение предоставлено Tom’s Hardware)

Я начал тянуть переключатели из среднего ряда клавиатуры, так как царапины там будут менее заметными. К тому времени, как я пробился к внешним областям, где меня беспокоят царапины, я привык к ритму с легкостью щипать переключатели.

В отличие от клавишных колпачков, не имеет значения, какой переключатель вы вставляете в каждую розетку, поэтому вам не нужно беспокоиться о том, чтобы держать переключатели в порядке. Вы можете снова использовать пакет для сэндвичей, но поскольку из каждого переключателя торчат два тонких штифта, я положил свой в коробку, чтобы случайно не погнуть штифты.

(Изображение предоставлено Tom’s Hardware)

Я бы закончил примерно за 35 минут, но у меня были проблемы со стабилизаторами, окружающими плюс моей цифровой клавиатуры и клавиши ввода. Какое-то время я пытался снять переключатели, не снимая и не устанавливая стабилизаторы, но не мог повернуть его.

6. Поменяйте местами, как сейчас: вставьте новые переключатели

Если хотите, вы можете подключить клавиатуру к ПК, пока вы вставляете новые переключатели. Это позволит вам легко убедиться, что каждый переключатель правильно вставлен и работает, прежде чем переходить к следующему.

(Изображение предоставлено Tom’s Hardware)

Вставляя переключатель, убедитесь, что два его медных контакта находятся на южной стороне и входят в соответствующие отверстия прямо вниз. Нажать переключатель несложно, и при сильном нажатии вы должны услышать громкий щелчок (защелкиваются две защелки переключателя).Переключатель может находиться в клавиатуре, не будучи полностью вставленным, поэтому щелчок — это то, как вы узнаете, что переключатель на самом деле дюймов.

Установка нового набора переключателей на мою полноразмерную клавиатуру заняла у меня около 12 минут.

7. Наденьте колпачки на место

Если вы держите колпачки в порядке, как я рекомендовал выше, это должно быть легко. Обязательно нажимайте на каждую клавишную крышку плотно и прямо, чтобы они были надежно закреплены и как можно глубже опускались на поперечину переключателя.

(Изображение предоставлено Tom’s Hardware)

Мне потребовалось 8 минут 30 секунд, чтобы снова надеть все свои колпачки.

Но подождите, некоторые клавиши не работают!

Я не удивлюсь, если после завершения этого процесса вы обнаружите, что некоторые ключи не работают. После того, как я переставил переключатели своего GMMK, я в конце концов обнаружил, что три клавиши не работают. Как уже упоминалось, вы можете избежать этого, включив и подключив клавиатуру и проверив, что каждый переключатель работает, прежде чем накрыть ее колпачком.Это радость переключателей с возможностью горячей замены!

Но если вы обнаружите, что один или несколько ключей не работают, не паникуйте. Это простое решение.

Сначала попробуйте с усилием нажать неработающую клавишу. Возможно, вы не до конца надели колпачок, чтобы выключатель не сработал.

Если это не помогает, осторожно снимите колпачок клавиатуры и переключатель. Посмотрите на контакты переключателя. Они согнуты? Если да, аккуратно их распрямите. Я мог формировать свои наклонные штифты кончиками пальцев и нанял пинцет, чтобы манипулировать теми, которые были слишком плоско согнуты, чтобы мои пальцы могли поднять их самостоятельно.Как только оба штифта выровнены, снова вставьте переключатель, а затем колпачок клавиатуры, убедившись, что оба нажаты твердо и надежно.

Снова поменять местами

Вот и все! Теперь у вас есть клавиатура, которая должна идеально воспринимать каждую клавишу. А если вы не хотите или не хотите опробовать еще больше переключателей, смените их снова. Вы можете повторять этот процесс снова и снова, пока ваши пальцы не немеют — хотя мы рекомендуем подождать, пока это ощущение вернется, прежде чем наслаждаться своей идеально созданной клавиатурой.

Как правильно сменить корм для вашего питомца

Как родитель домашнего питомца, вы можете оказаться в ситуации, когда вам потребуется сменить корм для домашних животных по любому количеству причин. Возможно, пора перейти с корма для щенков на корм для взрослых или с корма для взрослых на корм для взрослых. Или, может быть, вы решили перейти на более здоровую пищу. Регулярно меняйте рацион вашего питомца — это хорошая идея. Вы не захотите есть одну и ту же пищу снова и снова — и ваш питомец тоже! Вот еще несколько причин, по которым его полезно переключить, а также 4 шага, которые необходимо выполнить, чтобы обеспечить плавный переход.

Долой старое — замените новое
Ни одна диетическая формула, какой бы «полной и сбалансированной» она ни была, не может удовлетворить все потребности животного в питании в течение длительного периода времени. Для оптимального здоровья идеально подходит как минимум три разных источника белка. Это помогает предотвратить повышенную чувствительность к пище и улучшает здоровье кишечника, а также дает вашему питомцу ценное разнообразие в его или ее диете.

Готовы повернуть?
По мере того, как вы опускаетесь до нижних 25% вашего текущего мешка корма, идите за следующим мешком — не дожидайтесь, пока вы почти закончите! Затем выполните эти 4 шага, чтобы плавно перейти от старого к новому.

1. Переходите медленно. Самый плавный переход от одного корма к другому — это постепенное смешивание кормов. Обычно рекомендуется иметь переходный период от 5 до 7 дней перед кормлением исключительно новым кормом. Вы можете увеличить время перехода, если ваша собака или кошка особенно чувствительны к изменениям меню. Это позволяет пищеварительной системе питомца плавно адаптироваться к новой пище. Слишком большое количество новой пищи слишком быстро может вызвать расстройство желудка, диарею, рвоту, избыточное газообразование или запор.

2. Тщательно перемешайте новые продукты со старыми. Таким образом, вашему питомцу будет предложено есть оба корма, а не оставлять новый (или старый) на дне миски. Каждые несколько приемов пищи увеличивайте количество нового корма, сокращая при этом объем текущего рациона вашей собаки или кошки. В зависимости от вашего питомца время перехода может быть разным. Большинство домашних животных легко переносят изменения в течение 7-дневного периода, как показано ниже:

3. Включите пищеварение. Добавление пищеварительной добавки в корм вашего питомца может помочь предотвратить проблемы с животом. Вот несколько из них, которые мы рекомендуем и которые легко доступны в вашем районе Pet Pros — попросите любого из членов нашей команды узнать больше.

  • Пищеварительные ферменты способствуют расщеплению корма на легкоусвояемые питательные вещества, облегчая пищеварительную систему вашего питомца переработку нового корма. Пищеварительные ферменты доступны в виде безвкусного порошка, которым можно посыпать корм вашего питомца.
  • Пробиотики укрепляют здоровье кишечника и поддерживают баланс полезных бактерий во время смены пищи. Пробиотики доступны в виде мягкого жевательного лакомства или пищевой добавки в виде ферментированного козьего молока или коровьего кефира, которые содержатся в морозильной камере.
  • Тыква помогает замедлить процесс пищеварения и успокаивает слизистую пищеварительного тракта, помогая предотвратить жидкий стул. Тыква бывает консервированной, в пакетиках или в виде лиофилизированного порошка, поэтому вы можете выбрать то, что лучше всего подходит вам и вашему питомцу.

4. Следите за своим питомцем. На протяжении всего периода адаптации внимательно следите за своим питомцем и убедитесь, что он или она продолжает пить нормальное количество воды, нет увеличения газов или других признаков расстройства желудка, и что его стул не испорчен. не становлюсь слишком мягким больше, чем на день или два. Если вы заметите большие изменения в этих областях, замедлите процесс и потратьте больше времени, чтобы научить вашу собаку переходить на новый корм.

Как часто вы будете менять корм для питомца, решать вам.Вы также можете поменять местами, добавив консервы или ботворезы. Для них это не только хорошо, но и они будут вам благодарны за изменение!

Если вы хотите получить больше советов о том, как перейти с одной еды на другую или помочь выбрать новую еду — мы будем рады помочь! Зайдите в ближайший к вам Pet Pros, чтобы поговорить с одним из членов нашей команды. Вы также можете начать здесь, чтобы проверить здоровые, натуральные бренды, которые мы продаем.

Примечание: Всегда обращайтесь за советом к ветеринару по любым вопросам, которые могут у вас возникнуть относительно состояния здоровья вашего питомца.Этот контент не предназначен для замены рекомендаций профессионального ветеринара.

Как перенести учетную запись Nintendo Switch на новый Switch V2

Дэн Акерман / CNET

«Эта пленка самоуничтожится через пять секунд», — сказал анонимный голос Джиму Фелпсу в «Миссия невыполнима» (превосходный оригинальный сериал, а не мягкие фильмы).То же самое можно сказать и о данных вашей учетной записи Nintendo Switch при переходе на новое оборудование. Nintendo Switch V2 уже есть в магазинах и отличается от оригинала только некоторыми настройками процессора для увеличения времени автономной работы. Но этой дополнительной пары часов автономной работы (около 90 минут в наших первоначальных тестах) достаточно для некоторых людей, чтобы продать свое оригинальное оборудование.

На самом деле перенос ваших игр с одного коммутатора на другой — потенциально сложный процесс, по крайней мере, на бумаге.Краткая версия заключается в том, что вы входите в свою учетную запись Nintendo с нового Switch и получаете сообщение с вопросом, собираетесь ли вы сохранить свое старое устройство или нет. Если «да», вы проинформированы, как передавать сохраненные данные для отдельных игр. Если ответ отрицательный, процесс заключается в переносе всей информации и данных вашей учетной записи на новую консоль.

В любом случае будьте готовы к автоматическому удалению всех данных, которые были переданы со старого коммутатора. Почему политика крайнего самоуничтожения? Назвать некоторые онлайн-политики и методы Nintendo непрозрачными — значит ничего не сказать.

Если вы выполняете обмен или другой обмен, это включает в себя одновременное использование как старой, так и новой консоли Switch, подключение обеих, подключение к одному и тому же Wi-Fi, а затем ожидание завершения процесса. Моя коллега Эшли Эскеда сделала именно это, передав свои сохранения в рамках обмена прямо в розничном магазине. Она очень подробно описывает процесс (и это немного хлопотно) в этой замечательной ветке Twitter.

Мы попробовали это здесь в относительном комфорте CNET Labs, перенеся всю учетную запись с исходного коммутатора на новый коммутатор V2.

Вот как все прошло:

Сначала убедитесь, что обе системы Switch обновлены до последней версии системного программного обеспечения. Начните со своего старого коммутатора. Перейдите в Системные настройки> Пользователи> Перенести ваши пользовательские данные.

Перейдите к опции Source Console и нажмите Continue.

Включите новый коммутатор и следуйте по тому же пути: Системные настройки> Пользователи> Передача.

Выберите опцию Target Console.

В разделе «Вход» войдите в свою учетную запись Nintendo.

Если обе консоли находятся в одной сети Wi-Fi, исходный коммутатор должен увидеть свою цель, и данные будут переданы.

Обратите внимание, что эта учетная запись пользователя будет удалена из исходного Switch, и вам придется повторно загружать настоящие игры.

Другие предостережения:

  • Это процесс для одного пользователя за раз, поэтому вам придется повторять его для каждой учетной записи пользователя на вашем коммутаторе, и для каждой учетной записи пользователя потребуется фактическая учетная запись Nintendo (нет , они не такие, да это сбивает с толку).
  • В настоящее время коммутатор может содержать до восьми учетных записей пользователей.
  • Даже полностью заряженные, обе системы Switch необходимо было подключить к источнику питания.

На практике процесс был быстрым и довольно простым. Самая длинная часть заняла повторное скачивание игры, чтобы попробовать. Как только мы закончим, мы попытаемся перенести ту же учетную запись обратно на исходный Switch и обновим эту историю с любыми проблемами или проблемами.

Напоминаем: новый коммутатор можно идентифицировать по красной рамке и уникальному серийному номеру.Теперь он также продается в интернет-магазинах, как указано ниже. Обратите внимание, что CNET может получать долю дохода от продажи товаров, представленных на этой странице.

Как выключить Nintendo Switch или перевести его в спящий режим

  • Рекомендуется выключить Nintendo Switch, если вы собираетесь находиться вдали от консоли в течение длительного периода времени.
  • Вы также можете перевести коммутатор в спящий режим, который отключает его экран и большинство функций, но позволяет снова использовать консоль одним нажатием кнопки.
  • Коммутатор можно перевести в спящий режим с контроллера или нажатием кнопки на самой консоли, а для его выключения требуется одновременное использование консоли и пульта дистанционного управления.
  • Посетите домашнюю страницу Business Insider, чтобы узнать больше.

Как и любое другое электронное устройство, рекомендуется выключить консоль Nintendo Switch, если вы ее не используете.

Это позволяет оборудованию отдыхать, сбрасывает любое потенциально вызывающее сбои программное обеспечение и позволяет батареям заряжаться быстрее.

Если вы просто делаете перерыв, то вам лучше выбрать спящий режим коммутатора. Эта опция отключает экран и переводит консоль в режим низкого энергопотребления, но позволяет вам возобновить игру прямо с того места, где вы были, за считанные секунды.

Ознакомьтесь с продуктами, упомянутыми в этой статье:

Nintendo Switch (от 299,99 долларов США в Best Buy)

Чтобы полностью выключить Nintendo Switch:

1. Удерживайте кнопку питания в верхней части консоли в течение пяти секунд.

Кнопка питания в верхней части коммутатора может быть плохо видна.

Стивен Джон / Business Insider

2. Откроется меню. В этом меню выберите «Электропитание».

3. Затем с помощью контроллера прокрутите вниз до «Выключить» и нажмите кнопку A. Если коммутатор отстыкован, вы также можете коснуться его пальцем.

Полное выключение консоли Switch, когда она не будет использоваться в течение длительного времени, поможет сохранить оборудование.Стивен Джон / Business Insider

Перейти в спящий режим на Nintendo Switch можно тремя способами.

Самый простой способ — просто нажать кнопку в верхней части консоли.

Вы также можете войти в спящий режим, удерживая нажатой кнопку «Домой» на правом контроллере Joy-Con, а затем выбрав «Спящий режим», когда появится всплывающее окно.

Вы можете выбрать «Спящий режим» в меню кнопки «Домой».

Стивен Джон / Business Insider

Наконец, на главном экране Switch вы можете прокрутить вниз до значков задач в нижней части экрана, а затем выбрать спящий режим, который является значком кнопки питания в крайнем правом углу.

Вы также можете перейти в спящий режим прямо с главного экрана.

Стивен Джон / Business Insider

.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
