Как правильно устанавливать дверной доводчик: Монтаж и установка доводчика двери своими руками. Как установить доводчик на дверь?

Как правильно устанавливать дверной доводчик: Монтаж и установка доводчика двери своими руками. Как установить доводчик на дверь?

Содержание

особенности выбора конструкции и этапы ее установки

Для поддержания комфортного микроклимата в помещении двери должны быть закрытыми. А чтобы двери могли плавно закрыться, используется специальное приспособление, которое называют доводчиком двери. Такое механическое устройство может иметь тягу рычажного типа или же скользящий канал. Благодаря ему дверь не только плавно закрывается, но прилегает максимально плотно.

В материале мы расскажем, что представляют собой дверные доводчики и как выглядит их установка своими руками.

  • Цели использования дверного доводчика
  • Классификация дверных доводчиков
  • Особенности выбора дверных доводчиков
  • Установка доводчиков своими руками
  • Как выполнить регулировку доводчика своими руками?
  • Как еще можно своими руками установить доводчик?

Цели использования дверного доводчика

Данный механизм занимает минимум места, но при этом обеспечивает комфортное использование дверей, особенно это важно для входных конструкций.

Чтобы выполнить установку дверного доводчика своими руками, нужно предварительно разобраться в его функциях и особенностях работы.

Механизм конструкции помогает плавно и без шума закрыть и открыть дверь, чтобы она не скрипела и не стучала. При закрывании она, например, плавно притягивается до закрытого состояния и не издает никаких звуков.

Доводчик имеет следующие ключевые функции:

  • сохраняет зимой тепло, а летом прохладу;
  • обеспечивает максимально плотное прилегание двери к коробке, некоторые модели оснащены автоматическим механизмом управления дверью;
  • некоторые «продвинутые» модели оснащены контролем доступа, таймером на проветривание, блокировкой положения и другими примочками.

Классификация дверных доводчиков

Чтобы правильно своими руками сделать установку дверного доводчика, нужно научиться различать его виды. Так, по типу установки они бывают такими:

  • накладными, когда конструкция крепится вверху дверного полотна.
    Их можно устанавливать на само полотно и коробку, стену или же другие дополнительные конструкции;
  • напольными. Часто устанавливаются вместе со стеклянными дверями, их ставят внизу и крепят одной стороной к полотну, а второй к напольному покрытию;
  • скрытыми. Своими руками эти доводчики поставить крайне тяжело, ведь они размещаются прямо в дверном полотне или же напольной конструкции. Для установки вызываются исключительно квалифицированные специалисты.

Также существует классификация доводчиков по тому, как передается вращающий момент:

  • рычажные конструкции на основе пружины и гидросистемы, которая содержит масло и обеспечивает амортизацию дверного полотна;
  • слайдовые доводчики, в которых свободный элемент скользит изнутри, а сила трения тормозит движение дверей, обеспечивая их плавное закрытие.

Внутренний механизм может быть зубчатым и кулачковым. Кулачковый тип

помогает плавно закрывать дверь, его чаще используют для конструкции слайдового типа. А вот зубчатые механизмы обеспечивают движение за счет шестеренок, их ставят на тяжелые двери с кодовыми замками, чтобы усилить процесс их закрывания, например, сейфы.

Особенности выбора дверных доводчиков

Чтобы выбрать дверной доводчик нужного размера, нужно учитывать вес дверного полотна и его ширину, и по этим параметрам выбрать модель соответствующего класса. Так, например, если ширина полотна меньше 750 мм, а его вес менее 20 кг, то нужно выбирать доводчик первого класса. Максимальный класс – 7, он подходит для дверного полотна шириной 1600 мм включительно и весом до 160 кг.

При покупке конструкции всегда спрашивайте у продавца, есть ли гарантия на нее. Если ее нет и вы хотите сэкономить, покупая дешевый товар сомнительного качества, то риск того, что он быстро выйдет из строя, весьма огромен.

Стоимость доводчика зависит от количества функций, которые он способен выполнять. Чем их больше, тем, тем агрегат будет дороже. Также помните следующее:

  • установка изделия не по своему классу резко сократит срок его службы. Поэтому категорически не рекомендуется ставить прибор для пластиковых или деревянных дверей на металлические конструкции;
  • нельзя устанавливать доводчики, если ширина створки превышает отметку в 1600 мм;
  • если дверь прилегает плохо, то, возможно, нужно поставить несколько доводчиков;
  • такие параметры, как механизм передачи момента, класс, количество дополнительных функций влияют не только на стоимость конструкции, так и на метод установки.

Установка доводчиков своими руками

Установка дверных доводчиков своими руками на входную и межкомнатную дверь невозможна без определенных навыков. Для начала обратите внимание в какую сторону открывается дверь и только потом можно приступать к формированию монтажной схемы. Однако, сейчас в продаже имеется много универсальных моделей, установка которых возможна с обеих сторон.

Входные двери чаще всего открываются наружу, поэтому здесь придется задействовать дополнительные материалы, поскольку доводчик крепится изнутри.

Если дверь открывается на себя, то корпус своими руками нужно устанавливать вверху полотна со стороны размещения петель. Если же от себя, то корпус крепим к коробке, а к самой двери прикрепляется только его рычаг.

Поэтапная инструкция установки доводчика своими руками выглядит так:

  • как правило, в комплект доводчика входит схема крепления, с помощью которой можно совершить разметку на дверях;
  • просверлите отверстия согласно сделанной отметке;
  • привинтите корпус шурупами;
  • аналогично поступите с рычагом;
  • соедините ответную часть рычага с корпусом, чтобы в закрытом положении между предплечьем рычага и полотном образовался угол в 90 градусов;
  • регулируем механизм специальными винтами;
  • выставляем нужную скорость движения двери.

Как еще можно своими руками установить доводчик?

Стоит сказать, что установка доводчика по стандартному способу не всегда предоставляется возможной, поэтому есть альтернативные методы:

  • установка при помощи уголка, когда вспомогательный элемент ставится на дверную коробку строго по горизонтали, а затем к нему крепится рычаг. Также можно на уголок установить корпус доводчика, а рычаг прикрепить уже к самой двери;
  • установка при помощи монтажной пластины. Тут есть несколько вариантов. В первом случае монтажную пластину нужно привинтить к верхней кромке полотна, чтобы она немного выступала, а к ней прикрепить уже саму конструкцию, рычаг же при этом располагаем в дверной коробке. Во втором варианте в дверной коробке содержатся и пластина, и сам корпус, а рычаг крепится к двери, а в третьем пластиной нужно увеличить площадь откоса, а потом к нему прикрепить рычаг. Короб же размещается стандартным методом.

Также в продаже можно найти примитивнейшие модели в виде регулируемой пружины. Установить их своими руками очень просто, достаточно поставить их на петли двери.

После установки доводчик не нуждается в каком-то дополнительном уходе. Главное, это проследить, чтобы дети не играли с дверью и не качались на ней, а также чтобы дверь не подпиралась вспомогательными предметами.

В остальном дверь с доводчиком применяется по аналогии с обычной.

Установочная процедура может выглядеть по-разному, но самое главное в работе – это достичь того, чтобы дверь могла нормально открываться и закрываться. Если после монтажа все работает без нареканий, значит, работа выполнена правильно. Если же что-то идет не так, то лучше позвать профильного специалиста, чтобы он помог установить прибор.

Установка доводчика на дверь + как его отрегулировать самостоятельно

Старейшим дверным механизмом, завершающим захлопывание двери, был привязанный к косяку на бечевке булыжник. Затем не желающее утруждать себя человечество заменило булыжник пружиной, концы которой крепились к коробу и к полотну. Пружина, сообщая импульс не только двери, но и не слишком шустрым спинам, по сей момент выполняет функцию основного элемента в большинстве модификаций дверных доводчиков. Только работа ее стала плавной и контролируемой за счет внедрения специальных приспособлений. Потому домашнему мастеру нужно знать, и как установить усовершенствованный механизм, и как отрегулировать доводчик двери, если решено оснастить свою собственность автоматикой для ленивых пользователей собственноручно.

Видео-инструкция для домашних мастеров

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

  • накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
  • напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
  • скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Внимание. Перед оснащением двери устройством ее нужно отремонтировать и отрегулировать фурнитуру. Полотно не должно «шаркать» по полу, криво висеть на петлях. Ход петель не должен быть тяжелым.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

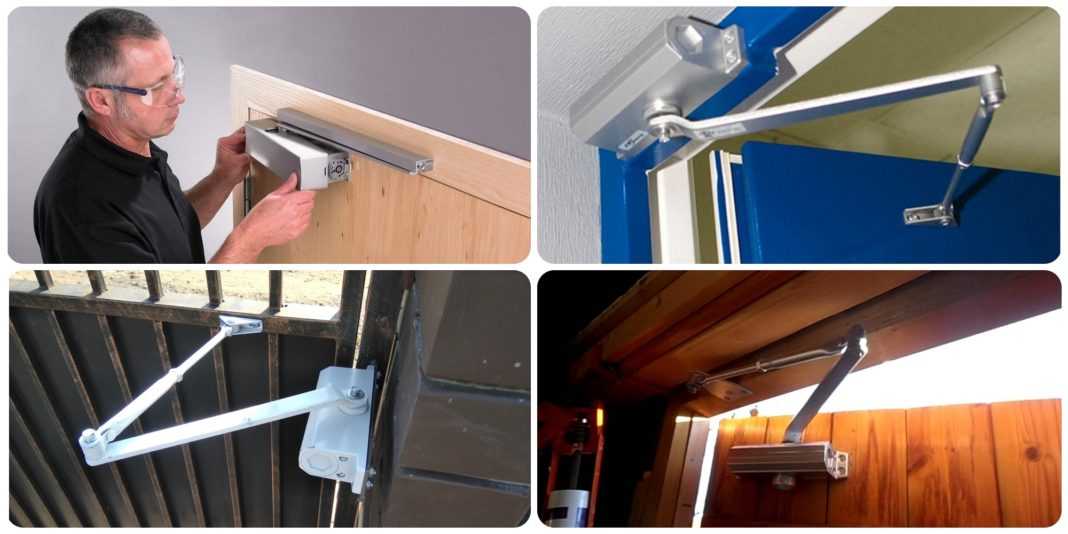

Можно выбрать одну из трех распространенных схем монтажа:

  • Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
  • Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
  • Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

  • рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
  • основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна. Заменить его может встроенный в слайдер специализированный стопор.

Алгоритм установки дверного доводчика

После обдуманного выбора правильного местоположения и определения схемы, дальнейшие действия выполняются в практически идентичной последовательности:

  • имеющийся в комплектации шаблон прикладываем и приклеиваем скотчем к месту установки;
  • через обозначенные производителем точки «керним» места будущих отверстий под крепеж, их должно быть 2 под рычаг и 4 для устройства;
  • монтажные отверстия желательно высверлить заранее;
  • крепим сначала рычаг, следом за ним корпус;
  • После фиксации устройства и рычага вторую половинку тяги установим на ось доводчика и выполним корректировку по длине. Рычаг должен быть строго перпендикулярен закрытому дверному полотну.

Внимание. Регулировочные винты должны быть направлены в сторону петельного бруса коробки.

Крепеж в полном комплекте приложен изготовителем, покупать или менять его на другие метизы не нужно. Важно ни на йоту не отступать от инструкции, и успех обеспечен.

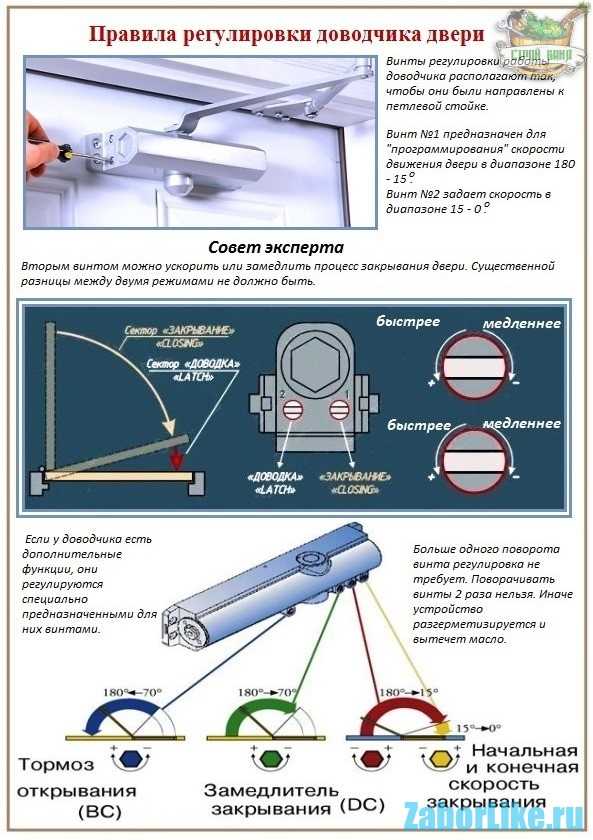

Регулировка работы конструкции

После соединения тяги и основного рабочего органа в единый механизм остается узнать, как отрегулировать дверной доводчик. Эта процедура, как правило, осуществляется посредством корректировки двух регулировочных винтов. Два винта нужны для того, чтобы задать скорость движения полотна в двух режимах:

  • положением первого винта зададим скорость закрывания в диапазоне 180-15º;
  • вторым винтом «запрограммируем» скорость в диапазоне 15-0º.

Необходимая скорость выставляется посредством поворота винтов вдоль и против нарезки. Более одного поворота наверняка делать не придется.

Внимание. Нельзя корректировать скорость движения полотна слишком усердно. Два оборота приведут к нарушению герметичности, выпадению винта с утечкой масла.

Если дверь оборудовали доводчиками с дополнительными функциями, такими как:

  • BC (аббревиатура BackCheck) – демпфер, сопротивляющийся слишком резким усилиям в диапазоне 70-110º;
  • ФОП (от Hold-Open) – фиксатор полотна в открытом положении;
  • DC (в сокращении Delayed Closing) – затяжной момент движения в зоне 110-70º,

Убедившись, что характеристики скорости отвечают желаниям, а завершается движение требующимся «дохлопом» или «дожимом», закрываем ось доводчика декоративным колпачком.

Теперь работу можно считать завершенной и приступить к пользованию автоматически закрывающейся дверью. Функционировать доводящий механизм будет исправно, если на дверях не будут качаться дети, если нормальной работе доводчика не будут мешать подпирающие приспособления и неразумные руки, вечно стремящиеся захлопнуть или притормозить. При соблюдении правил эксплуатации устройство прослужит долго.
