Как рассчитать требуемый размер минваты. Калькулятор расчета толщины внутреннего утепления «минвата + гипсокартон»

Содержание

  1. Как рассчитать требуемый размер минваты. Калькулятор расчета толщины внутреннего утепления «минвата + гипсокартон»
    • Цены на минеральную вату
    • Калькулятор расчета толщины внутреннего утепления «минвата + гипсокартон»
    • Пояснения по проведению расчетов
    • Цены на гипсокартон
  2. Расход утеплителя на м2. Прикидочный теплотехнический расчет
  3. Расчет толщины минеральной ваты. Стандартные размеры утеплителя
  4. Калькулятор расчета утеплителя на крышу. Калькулятор расчета толщины утепления ската кровли
    • Калькулятор расчета толщины утепления ската кровли
    • Как правильно произвести расчет?
    • Цены на базальтовые плиты
  5. Расчет количества утеплителя для пола. Расчет количества утеплителя для стен, перекрытий и фундамента
    • Расчет толщины утеплителя

Как рассчитать требуемый размер минваты.

Калькулятор расчета толщины внутреннего утепления «минвата + гипсокартон»

Неутепленные внешние стены – это большие теплопотери и невозможность поддержания в жилых помещениях комфортного микроклимата. Оптимальный вариант – монтировать термоизоляцию со стороны улицы. Однако, в ряде ситуаций утепление снаружи просто невозможно, и приходится прибегать к внутренним работам.

Калькулятор расчета толщины внутреннего утепления «минвата + гипсокартон»

Если обстоятельства вынуждают применять утепление изнутри, то часто используют качественную минеральную вату, которую затем облицовывают одним-двумя слоями гипсокартона. В подобной схеме немало «подводных камней», и если уж приходится к ней прибегать, то следует выполнять термоизоляцию на основании проведенных расчетов, чтобы не получить больше вреда, нежели пользы. Помощь в вычислениях окажет предлагаемый калькулятор расчета толщины внутреннего утепления «минвата + гипсокартон».

Цены на минеральную вату

минеральная вата

Об основных нюансах проведения расчета будет сказано ниже.

Калькулятор расчета толщины внутреннего утепления «минвата + гипсокартон»

Пояснения по проведению расчетов

  • Чтобы стена могла считаться полноценно утепленной, ее суммарное термическое сопротивление должно быть не ниже установленного нормированного значения. Это параметр определяется действующими СНиП, а для облегчения поиска требуемого значения ля своего региона проживания – можно воспользоваться следующей картой-схемой (в данном случае берутся показатели «для стен», которые отмечены фиолетовыми цифрами).

Карта-схема для определения нормированного значения сопротивления теплопередаче по климатическим регионам России

Эта характеристика складывается из термических сопротивлений каждого из слоев конструкции стены:

1 – Сама стена;

Минвата размеры – важный вопрос, который нужно решить до укладки материала. Для конкретного вида работ подходит минеральная вата разной длины, толщины и ширины.

2 – Слой внешнего утепления (если есть).

3 – Слой внутреннего утепления (который и будет рассчитываться калькулятором).

4 – Слой внешней отделки стены — если он оказывает влияние на ее теплотехнические характеристики. Отделка, выполненная по технологии вентилируемого фасада, в расчет не принимается.

5 – Внутренняя отделка – в данном случае по исходному заданию это один или два слоя гипсокартона.

  • Для каждого слоя определяющими параметрами являются толщина (ее необходимо вносить в калькулятор пользователю) и коэффициент теплопроводности материала (уже учтен в программе вычисления).
  • Внешние слои утепления или отделки – необязательны, их может и не быть – калькулятор предусматривает возможность такого выбора.
  • Для внутреннего утеплителя в программе заложен коэффициент теплопроводности, равный 0,04 Вт/м׺С, свойственный большинству качественных марок базальтовой или стекловаты.
  • Толщина стенового гипсокартона принимается 12.5 мм.

При внутреннем утеплении внешних стен необходимо стремиться минимизировать толщину термоизоляционного материала. Это, во-первых, дает экономию пространства в помещении, а во-вторых, излишнее утепление бывает даже вредным.

Если расчет показывает отрицательное значение, то утепления изнутри и вовсе не требуется. Возможно, причина дискомфорта кроется в другом – неправильный расчет системы отопления, большие теплопотери через пол и потолок или через некачественные окна и двери. Одним словом, есть о чем задуматься.

Насколько эффективно и полезно утепление стен изнутри?

Цены на гипсокартон

гипсокартон

У подобной технологии термоизоляции – очень много недостатков, о которых следует знать заранее. Подробнее о теплотехнических параметрах, о недостатках и достоинствах, о технологии выполнения работ по внутреннему утеплению стены «минвата + гипсокартон» — в специальной публикации нашего портала.

Расход утеплителя на м2. Прикидочный теплотехнический расчет

Для точного и правильного выполнения задачи требуются познания в теплотехнике и данные по предполагаемым материалам, а также по характеристикам существующей или возводимой конструкции. Стандартные формулы и ход расчета представлены в тематической статье по. Там же дана информация по наиболее часто используемым термоизоляционным материалам.

Неспециалисту лучше опираться при расчете утеплителя для стен на существующие данные «с запасом», чтобы вероятная ошибка в расчетах не привела к недостаточной теплоизоляции. Обязательным является расчет требуемой сопротивляемости теплопотерям и реальной сопротивляемости возведенной (проектируемой) конструкции. Для примера, предложенного в статье – возведенный в Брянске дом из кирпича с толщиной стены 0,38 м (с учетом штукатурки) – допустимыми материалами могут быть:

Название материалаПлотность, кг/м.куб.Теплопроводность, Вт/м*КНеобходимая толщина, см
Минеральная вата2000,07016,2
1000,05612,9
Пенополистирол1500,05011,6
1000,0419,5
400,0388,9
Экструдированный пенополистирол450,0368,3
Базальтовая вата1350,0429,7

Эти данные учитываются в расчете количества утеплителя и стоимости, причем полученные значения округляются до принятых у данных материалов: для базальтовой ваты, экструдированного и обычного полистирола плотностью (40…100) достаточно плит 10 см, для более плотного пенополистирола и минеральной ваты – не менее 15 см, самая плотная минвата выпускается толщиной 20 см.

Расчет толщины минеральной ваты. Стандартные размеры утеплителя

Лидером на рынке теплоизоляционных материалов является компания «Изовер». Она занимается производством плит, матов, рулонов и цилиндров. Разновидности минеральной ваты используют для утепления конкретного вида конструкций. Чтобы изолировать каркасную конструкцию обычно используют минеральную вату, в которой толщина равна 46-213 мм, ширина представлена в размере от 566 до 612 мм, а длина равна 1175 мм.

Для теплоизоляции стен, крыши, фасада и других частей зданий, а также для изоляции оборудования используется минеральная вата толщиной от 50 до 150 мм

Для качественной звукоизоляции многослойных стен используют минеральную вату таких размеров: толщина – от 51-101 до 205 мм, ширина – от 613 мм, длина – от 1175 мм.

Плоские кровли обычно изолируют ватой, которая имеет такие размеры: толщина – от 55 до 175 мм. Ширина – от 1195 мм, длина – от 1280 мм. Со всеми размерами минеральной ваты можно ознакомиться в специальных каталогах. Самым распространенным способом изоляции снаружи и внутри является укладка матов из минваты на каркасные конструкции.

Размеры ваты:

  • ISOVER М34 – 40 мм на 200 мм, 610 мм на 1220 мм. 3000 мм на 9000 мм;
  • Каркас-М37 – 42 мм на 203 мм, 610 мм на 1220 мм, 3000 мм на 22000 мм;
  • ISOVER М40 – 50 мм на 200 мм, 610 мм на 1220 мм. 3000 мм на 9000 мм;
  • Каркас-М40 – 50 мм на 200 мм, 50 мм на 1200 мм, 7000 мм на 14000 мм.

Чтобы изолировать трубопровода, необходимо использовать цилиндры минеральной ваты. Обычно для телпоизоляции кровли, фасадов, стен и прочих частей строения используют минеральную вату Кнауф, которая представлена в такой вариации: толщина- 55-155 мм, при этом ее длина и ширина может варьироваться. Последние характеристики следует выбирать, исходя из удобства использования.

Калькулятор расчета утеплителя на крышу. Калькулятор расчета толщины утепления ската кровли

Если на чердаке планируется организовать жилую комнату или даже просто хорошо оборудованное и отделанное подсобное помещение, то необходимо продумать вопрос утепления скатов кровли. Не стоит полагать, что это только защита от зимних морозов – без термоизоляции и в летнюю жару чердак способен превратиться в совершенно непригодную для пребывания людей зону, раскаляясь под действием солнечных лучей.

Калькулятор расчета толщины утепления ската кровли

Чтобы термоизоляция была полноценной, ее толщина должна соответствовать определенным нормам. Кстати, толщину необходимого утепления принимают в расчет еще при проектировании крыши – на нее нередко ориентируются и при выборе пиломатериалов для изготовления стропильных ног. Поможет определиться с этим параметром – калькулятор расчета толщины утепления ската кровли.

Ниже будут даны необходимые разъяснения, приведены справочные материалы.

Калькулятор расчета толщины утепления ската кровли

Как правильно произвести расчет?

Определение необходимой толщины утепления строится на том принципе, что суммарное термическое сопротивление строительной конструкции (кровельного покрытия в нашем случае) должно быть ни ниже, чем установленный СНиП показатель для данного региона, в соответствии с его климатическими особенностями.

  • Найти необходимое нормированное значение сопротивления теплопередаче для места своего проживания можно по размещенной ниже карте-схеме территории РФ. При этом нас интересует в рассматриваемом расчете показатели «для покрытий» – указаны красными цифрами.

Карта для определения нормированного значения термического сопротивления строительных конструкций.

Остальные вычисления калькулятор проведет сам. В итоге будет получена рекомендованная минимальная толщина выбранного утеплителя, в миллиметрах. Ее уже несложно привести к стандартным толщинам утеплительных материалов, организовав их монтаж в один или в два (предпочтительнее!) слоя.

Как выполняется утепление кровли?

Безусловно, в кровельном «пироге», помимо самого утеплителя, применяются и другие необходимые материалы. Подробнее об этом – в специальной публикации, посвященной самостоятельному утеплению крыши дома .

Расчет количества утеплителя для пола. Расчет количества утеплителя для стен, перекрытий и фундамента

Наиболее популярные сегодня теплоизоляционные материалы для стен – пенополистирол (ППС), экструдированный пенополистирол (ЭППС) и минеральная вата. Именно о них и пойдет речь в этой статье. Сразу хотим обратить внимание, что минвата годится лишь для утепления стен и перекрытий, ее нельзя использовать в условиях повышенной влажности. А вот с помощью ЭППС можно утеплять все возможные поверхности, включая фундамент и кровлю, материал не боится воды, влага не влияет на его теплоизоляционные свойства.

Общая формула расчета количества утеплителя выглядит следующим образом:

Расчет толщины утеплителя

Если высоту помещения и длину периметра вы можете определить путем обычного замера рабочей поверхности, то для выяснения толщины утеплителя требуются специальные формулы. Рассмотрим на примере г. Новосибирск. Итак, этапы расчета.

1. Определяем градусо-сутки отопительного периода (
0С сут/год), используя данные СП 131.13330.2012 (актуальная версия СниП 23-01-99 «Строительная климатология»)
2. Определяем нормативные значения требуемого сопротивления теплопередаче ограждающих конструкций (стен, пола, потолка)

Так как данные в таблице представлены для значений ГСОП, кратных 2000, то промежуточные значения определяются интерполяцией. Получаем следующие значения:

3. Рассчитываем толщину утеплителя

Для примера возьмем стену. Ее общее термическое сопротивление вместе с отделкой и теплоизоляционным материалом вычисляется по формуле:

Из неизвестных значений у нас термическое сопротивление железобетона . Вычисляем его по формуле:

Для получения более точных значений по конкретным материалам используйте данные

СП 50.13330.2012 (приложение С, таблица С.1).

Получаем:

По той же самой формуле вычисляем термическое сопротивление вагонки (толщину вагонки делим на коэффициент ее теплопроводности):

Далее рассчитываем термическое сопротивление изоляционного материала по формуле:

Для утепления стены используем для примера минеральную плиту Rockwool Лайт Баттс СКАНДИК со следующим коэффициентом теплопроводности:

Рассчитываем толщину изоляции:

Поскольку толщина выпускаемых минераловатных плит равна 50 и 100 мм, то для достижения этой толщины вам потребуется 2 слоя – 100+50 мм.

Калькулятор утепления стен минватой. Калькуляторы теплоизоляции. Расчет теплоизоляции стен. Калькулятор толщины утеплителя для стен, потолка, пола

Калькулятор позволяет определить вид теплоизоляционных материалов для фундамента, посчитать объем необходимых материалов и получить итоговую стоимость, в том числе и крепежа для плит.

Калькулятор расчета и выбора изоляции под сайдинг.

С помощью данного сервиса, Вы сможете определить виды теплоизоляции и гидроизоляции которые подойдут для изоляции стен под сайдинг. Более того калькулятор позволит определить стоимость и рассчитать объем необходимых материалов.

Калькулятор расчета теплоизоляции под вентилируемый фасад

Для того что бы правильно подобрать материалы для утепления вентилируемого фасада, подобрать гидроизоляцию и крепеж, воспользуйтесь этим сервисом. Введя площадь стен, и толщину плит, Вы рассчитаете необходимый объем материалов и узнаете их стоимость.

Онлайн калькулятор расчета стоимости штукатурного фасада.

Сервис позволяет определить виды материалов, стоимость и объем. Исходя из площади фасада и толщины утеплителя, можно рассчитать примерную стоимость штукатурного фасада.

Расчет материалов для изоляции каркасных стен

Если перед Вами стоит задача, изоляции каркасных стен, то этот калькулятор для Вас. Зная площадь стен и толщину утеплителя, вы без труда рассчитаете необходимые материалы.


Онлайн расчет изоляции для пола под стяжку

Для пола, который планируется сделать с использованием цементной, либо любой другой, требуется особые, прочные изоляционные материалы.

Онлайн расчет изоляции для пола по лагам

Что бы правильно подобрать изоляционные материалы для пола, который уложен по деревянным лагам, воспользуйтесь данным калькулятором. Он определит необходимую плотность материалов, их количество и примерную стоимость.

Расчет теплоизоляции для межкомнатных перегородок

Подберите изоляцию для межкомнатных перегородок. Вы сможете расчитать количество и вид изоляции, ее стоимость, а так же, сразу сделать заявку.

Калькулятор для расчета изоляции потолка

Просто введите площадь потолка и толщину теплоизоляции, получите количество материалов и их стоимость.

Определить стоимость материалов для изоляции межэтажных перекрытий

Для решения таких задач, воспользуйтесь онлайн-расчетом цен и количества необходимых материалов.

Онлайн-расчет изоляции чердака

Для утепления чердака, следует подобрать материалы используя данный сервис.

Расчет изоляции для скатной кровли (мансарды)

Изоляция скатной кровли, требует помимо утеплителя, еще пароизоляционную и ветровлагозащитную мембрану, воспользовавшись этим онлайн-калькулятром, вы без труда определити нужные Вам материалы и их ориентировочную стоимость.

Расчет изоляции для плоской кровли

Для расчета материалов для плоской кровли, мы предлагаем воспользоваться этим калькулятром. В расчет включена так же гидроизоляционная мембрана и телескопический крепеж.

Калькулятор расчета водостоков

Калькулятор позволит сделать предварительный расчет необходимых материалов для монтажа водосточной системы. Определить предварительно стоимость/

С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен дома и других ограждений в соответствии с регионом вашего проживания, материала и толщины стен, используемой пароизоляции, материала для подшивки и других важных параметров при утеплении. Подбирая разные материалы, можно выбрать вариант для себя максимально теплый и дешевый.

Теплотехнический калькулятор для расчета точки росы

С помощью данного калькулятора вы сможете рассчитать оптимальную толщину утеплителя для дома и жилых помещений в соответствии с регионом проживания, материала и толщины стен. Вы сможете рассчитать толщину различных утеплительных материалов. И увидеть наглядно на графике место выпадения конденсата в стене. Удобный калькулятор теплопроводности стены онлайн для расчета толщины утепления.

Калькулятор KNAUF Расчет необходимой толщины теплоизоляции

Рассчитайте необходимую толщину теплоизоляционного материала в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий», для всех типов зданий. Бесплатный онлайн сервис расчета теплоизоляции KNAUF, удобный и понятный интерфейс.

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек очень просто.

В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» – теплые стены обойдутся дороже застройщику.

Приведем пример. По расчетам выходит, что 50 мм пенопласта уменьшит теплопотери 50 см пенобетона лишь на 20%. Т.е. 80% тепла в доме будет сберегать пенобетон и лишь 20% пенопласт. Здесь действительно стоит подумать, а стоит ли утплять дом? Стоит ли овчинка выделки. С другой стороны, при утеплении 50 см кирпичной стены пенопласт уменьшит теплопотери в 1,5 раза. Кирпич будет беречь 40%, а пенопласт – 60% тепла. Разобраться с этим вопросом вам поможет расчет толщины утеплителя для стен онлайн.

Из этого делаем вывод, что в каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы.

Теплотехнический калькулятор точки росы онлайн

С помощью калькулятора теплоизоляции smartcalc.ru вы рассчитаете необходимую толщину утеплителя в соответствии с климатом, материалом и толщиной стен. Калькулятор точки росы онлайн поможет рассчитать толщину теплоизоляционных материалов и увидеть место выпадения конденсата на графике. Это весьма удобный онлайн калькулятор теплопроводности стены для расчета толщины утепления.

Калькулятор расчета толщины утеплителя стены

С помощью калькулятора теплоизоляции Пеноплэкс вы сможете быстро рассчитать толщину утеплителя для стен и других конструкций в соответствии с нормами СНиП, толщиной и материалом стен, используемой пароизоляцией и других важных параметров при утеплении. Подбирая различные строительные материалы, можно выбрать теплый и доступный вариант при строительстве загородного дома.

Калькулятор KNAUF расчета толщины утеплителя

Рассчитайте толщину теплоизоляционного материала в различных строительных конструкциях на калькуляторе KNAUF, разработанным специалистами из KNAUF Insulation. Все расчеты производятся в соответствии со всеми требованиями СНиП 23-02-2003 «Тепловая защита зданий». Счетчик теплоизоляции KNAUF имеет понятный интерфейс и позволит вам подобрать оптимальную толщину утеплителя.

Калькулятор Rockwool для расчета теплоизоляции

Калькулятор утепления Rockwool для расчета теплоизоляции стены и оценке экономической эффективности материала. Вы можете произвести в режиме реального времени теплотехнический расчет. Быстро подобрать наиболее оптимальную марку теплоизоляции Rockwool для вашего дома и рассчитать необходимое количество упаковок плит и рулонов утеплителя для обрабатываемой поверхности.

Калькулятор теплопроводности для расчета толщины стен

Споры по поводу необходимости утепления стен и фасадов домов никогда не затихнут. Одни советуют утеплять фасад, другие уверяют, что это экономически неоправданно. Частному застройщику, не обладающему серьезными познаниями в теплофизике во всем этом сложно разобраться. С одной стороны теплые стены снижают расходом на отопление. Но какова «цена вопроса» – теплые стены обойдутся дороже.

В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» — теплые стены обойдутся дороже застройщику.

Для чего нужен калькулятор теплопроводности стен

В каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы. Мы подобрали наиболее удобные и понятные сервисы для расчета необходимой толщины теплоизоляционного материала.

Теплотехнический калькулятор. Расчет точки росы в стене

Калькулятор онлайн от smartcalc.ru позволит рассчитать оптимальную толщину утеплителя для стен дома и жилых помещений. Вы сможете рассчитать толщину теплоизоляции и рассчитать точку росы при утеплении дома различными материалами. Калькулятор smartcalc.ru позволяет наглядно увидеть место выпадения конденсата в стене. Это самый удобный теплотехнический калькулятор расчет утепления и точки росы.

Калькулятор толщины утеплителя для стен, потолка, пола

С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен, кровли, потолка дома и других строительных конструкций в соответствии с регионом вашего проживания, материала и толщины стен, а также других важных параметров при теплоизоляции. Подбирая разные теплоизоляционные материалы на калькуляторе, вы сможете найти оптимальную толщину утеплителя для стен своего дома.

Калькулятор KNAUF. Расчет толщины теплоизоляции

Данный калькулятор позволяет произвести расчет толщины теплоизоляции стен в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий». Бесплатный онлайн калькулятор расчета теплоизоляции KNAUF, сервис имеет удобный и понятный интерфейс.

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек минваты очень просто.

Как убрать точку росы из стены при утеплении

Расчет толщины утеплителя для стен из кирпича.

Определяем толщину утеплителя для наружной стены

Онлайн калькулятор утеплителя , предназначен для расчета количества и объема утеплителя для внешних стен и боковой поверхности фундаментов строений. В расчетах учитываются оконные и дверные проемы, а так же стоимость утеплителя и дополнительных материалов.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Пенополистирол (ППС) и Экструдированный пенополистирол (ЭППС)

Я вляется одним из самых доступных и эффективных легких утеплителей. Более чем на 90% состоит из воздуха, который и является самым лучшим теплоизолятором. Обычный ППС применяется для утепления внешних стен строений, но так как он является влагопроницаемым материалом, применять его для утепления фундаментов не рекомендуется. Для этих целей лучше всего подходит ЭППС, который при утеплении фундаментов является так же и влагозащитным слоем.

Маты каменной (базальтовой) ваты

В настоящее время самыми известными производителями плит каменной ваты являются такие компании как «Rokwool» и «Технониколь».

С амыми главными преимуществами данного материала являются легкость обработки, для работы с ним вам не понадобится никакого специального оборудования, достаточно ножа или пилы, с мелкими зубьями. Стоит помнить, что плиты ваты должны стыковаться очень плотно, но при этом запрещено трамбовать их или же сжимать. Изнутри маты покрываются пароизоляционной мембраной, а снаружи – ветроизоляционной пленкой, это необходимо для того, чтобы защитить вату от влаги.

При сильном увлажнении каменная и минеральная вата теряет свои теплосберегающие характеристики

Напыляемые утеплители

Т акой способ утепления в нашей стране распространен еще не слишком широко. В основном для утепления стен каркасных домов используют пенополиуретан. В его состав входят два жидких вещества, которые под давлением воздуха превращаются в пену, и после того как заполнится все пространство, его излишки срезаются. Работа с таким материалом напоминает работу с монтажной пеной.

Эковата

В последнее время стало очень популярным использование такого утеплителя как волокна целлюлозы или эковата. Она произведена из натурального материала и не требует дополнительной защиты, такой вид утеплителя наиболее подойдет тем, кто хочет сделать свой дом экологически чистым.

И звестно два способа укладки: это сухой метод и влажный.

  • Сухой способ
  • При помощи специальной машины, вата задувается изолированным слоем до тех пор, пока не будет достигнута необходимая плотность. Недостатком такого способа является то, что со временем она может дать усадку и начнет пропускать тепло в верхних слоях. Хотя многие производители дают гарантию, что усадки не будет не менее 20 лет.

  • Влажный способ
  • Можно осуществить при помощи специального оборудования, эковата под давлением «приклеивается» и к стенам и друг к другу, это позволяет избежать усадки. Главным минусом является то, что влажную укладку эковаты необходимо проводить снаружи до обшивки стен.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Если вы не нашли ответа на свой вопрос, вы можете связаться с нами по обратной связи .

Общие сведения по результатам расчетов

  • К оличество утеплителя
  • — Общий объем необходимого утеплителя
  • П лощадь утепления
  • — Общая площадь утепления с учетом фронтонов, оконных и дверных проемов
  • К оличество дюбелей «грибков»
  • — Общее количество дюбелей «грибков» с расходом 6 штук на 1 квадратный метр утеплителя.
  • В ес утеплителя
  • — Общий вес утеплителя указанной плотности. Уточните плотность материала у продавцов.

Чтобы произвести расчет толщины утеплителя в доме, вам придётся учитывать много параметров, и большинство из них никак не будут относиться к самому материалу. Сюда включаются и стены дома и температура окружающей среды и влажность воздуха в вашем регионе или местности.

А в качестве дополнительной информации вы сможете посмотреть видео в этой статье.

Характеристики строительных материалов и коэффициент теплопроводности

Многие строительные фирмы предлагают услуги по расчёту термоизоляции, но у этого есть своя цена, которую вам придётся дополнительно покрывать, кроме работы и материала. Чтобы разобраться, как рассчитать толщину утеплителя, вам вовсе не обязательно получать специальное образование, для этого просто можно воспользоваться готовыми формулами, подставив в них необходимые значения.

К тому же, любой производитель утеплителя указывает в документах коэффициент теплопроводности материала.

Расчёт толщины теплоизоляции

Строительный материалКоэффициент теплопроводности (Вт/м*k)
Минеральная вата0,045 – 0,07
Стекловата
0,033 – 0,05
Эковата (целлюлоза)0,038 – 0,045
Пенопласт0,031 – 0,041
Экструзионный пенополистирол0,031 – 0,032
Опилки (стружки)0,07 – 0,093
ДСП, ОСП (OSB)0,15
Дуб0,20
Сосна0,16
Пустотелый кирпич0,35 – 0,41
Обычный кирпич0,56
0,16
Железобетонная плита2,0
  • Чтобы рассчитать, какой толщиной должен быть утеплитель, нам нужно определить число R, которое означает необходимое теплосопротивление для каждого отдельно взятого региона или местности.
    Также мы обозначим толщину слоя буквой p (в метрах), а буквой k мы обозначим коэффициент теплопроводности. Значит, тепловое сопротивление или толщину слоя (пол, стена, потолок) мы будем рассчитывать по формуле R=p/k.

Примеры термоизоляционных расчетов

  • Итак, как мы уже говорили, определение толщины утеплителя будет зависеть от климатических условий вашего региона или даже небольшой местности . Допустим, для южных регионов России мы возьмём необходимый коэффициент теплового сопротивления для потолка – 6 (м 2 *k/Вт), для пола – 4,6 (м 2 *k/Вт) и для стен – 3,5 (м 2 *k/Вт). Теперь, имея на руках региональные показатели, нам необходимо привести в соответствие с ними и толщину термоизоляции.
  • На рисунке вверху вы видите стену в полтора кирпича, толщина которой имеет 0,38м, также нам известен коэффициент теплопроводности этого материала – 0,56. Значит R кирпичной стены =p/k=0,38/0,56=0,68. Но нам необходимо в общем достичь цифры 3,5 (м 2 *k/Вт), тогда R минеральной ваты =R общее -К кирпичной стены =3,5-0,68=2,85 (м 2 *k/Вт).
    А вот сейчас, зная основную формулу, определяем, какая нам нужна толщина утеплителя урса (минеральной ваты).
  • Сейчас мы можем использовать калькулятор толщины утеплителя (очень много в интернете), но можем это сделать своими руками – так будет точнее: p минеральной ваты =R*k=2,85*0,07=0,1995. Значит, необходимая толщина такого термоизолятора будет составлять 199,5 мм, то есть – 200 мм. Но, опять же, вам нужно обращать внимание на коэффициент теплопроводности покупаемого материала.

  • Точно таким же способом определяется и толщина пенопласта для утепления дома, так давайте попробуем рассчитать этот материал для потолка. Допустим, у нас перекрытие будет из железобетонной плиты, толщиной 200 мм, тогда R жби =p/k=0,2/2=0,1 (м 2 *k/Вт). Теперь p пенопласта =R потолка -R жби =6-0,1=5,9. Как видите, бетон практически не греет и потолок вам придётся утеплять шестью слоями 100 мм-ого пенопласта, что, в принципе, неприемлемо, но это расчёт в чистом виде, а ведь там, помимо ЖБИ ещё будет штукатурка, доски и тому подобное.
  • По этим же формулам рассчитывается и толщина утеплителя для пола, хотя, в общем, утеплитель толщиной 30 мм в таких случаях оказывается достаточным (с учётом того, что пол деревянный). Эти же параметры действенны для лоджий и балконов, если вы хотите получить там микроклимат, сходный с комнатной температурой.

Совет. Рассчитывая толщину утеплителя, вам следует обратить внимание и на другие его свойства, такие как устойчивость к влаге или к активной химической среде.
Дело в том, что вам, возможно, придётся использовать паропроницаемые плёнки, ветробарьеры и/или гидроизоляцию, а эти материалы тоже способствуют утеплению зданий.

О популярных термоизоляторах

  • производится в рулонах или в матах (см. фото вверху), при этом ширина рулонов может составлять либо 600, либо 1200 мм, а маты имеют обычно 1000X600 мм. Толщина такого термоизолятора может от 20 до 200 мм, к тому же одну сторону материала иногда покрывают алюминиевой фольгой, что резко снижает теплопроводность.
  • К тому же, минеральная вата подразделяется на каменную вату, шлаковату и стекловату, а каждая из разновидностей имеет свой коэффициент теплопроводности, указанный производителем на маркировке. Такую изоляцию используют наиболее часто при строительстве зданий, но она боится влаги (вымываются связующие элементы).

Совет. При использовании минеральной ваты для изоляции зданий следите за тем, чтобы она не сминалась, потому что при этом будут утеряны полезные свойства.
Для монтажа материала пользуйтесь защитными средствами (перчатки, очки, респиратор).

  • Не менее популярным материалом можно назвать , который более удобен в монтаже, так как имеет твёрдую структуру. Толщина материала бывает от 20 до 100омм, а по периметру панель имеет 1000×1000 мм. Из-за разной плотности и толщины такой утеплитель имеет разный коэффициент, но это указывается в маркировке заводом-изготовителем.
  • Пенопласт горит, а при температуре от 75⁰c-80⁰C начинается деструкция и он выделяет фенолы, что опасно для здоровья. Чаще всего его используют в комплекте с негорючей облицовкой. Так же, панели плотностью 25 кг/см 2 можно шпаклевать и штукатурить. Ещё используют очень похожий, но имеющий большую плотность, пеноплекс (экструдированный пенополистирол), который не горит, но тлеет и выделяет токсины.

7 сентября, 2016
Специализация: мастер по внутренней и наружной отделке (штукатурка, шпаклёвка, плитка, гипсокартон, вагонка, ламинат и так далее). Кроме того, сантехника, отопление, электрика, обычная облицовка и расширение балконов. То есть, ремонт в квартире или доме делался «под ключ» со всеми необходимыми видами работ.

Безусловно, расчет утеплителя для стен в собственном доме, это очень серьёзная работа, особенно, если это не было сделано изначально и в доме холодно. И вот здесь вам придётся столкнуться с рядом вопросов.

Например, каким должен быть утеплитель, какой из них лучше и какая нужна толщина материала? Давайте попробуем разобраться в этих вопросах, а ещё посмотрим видео в этой статье, наглядно демонстрирующее тему.

Утепление стен

Внутри или снаружи

Если вы решили использовать калькулятор расчета толщины утеплителя для стен, то точных данных вы не получите. Вручную можно получить более точную и достоверную информацию. Помимо этого имеет значение расположение изоляции, которую можно укладывать, как внутри, так и снаружи здания, что при расчетах нужно учитывать обязательно!

Особенности внутреннего и наружного утепления:

  • представьте себе, что вы используете калькулятор расчета утеплителя для стен, но при этом изоляцию укладываете внутри помещения, будут ли результаты расчётов верными? Обратите внимание на схему вверху;
  • какой бы толщины ни была изоляция в комнате, стена всё равно останется холодной и это приведёт к определённым последствиям;
  • то есть, это означает, что точка росы или зона, где тёплый воздух при встрече с холодным превращается в конденсат, переносится ближе к помещению. И чем мощнее внутреннее утепление, тем ближе будет эта точка;
  • в некоторых случаях эта зона доходит до поверхности стены, где влага способствует развитию грибковой плесени. Но если даже она остаётся внутри стены, то эксплуатационный ресурс от этого никак не увеличивается;
  • следовательно, инструкция и здравый смысл указывают на то, что внутреннее утепление следует монтировать только в крайнем случае или же тогда, когда нужна звукоизоляция;
  • при наружном утеплении точка росы будет приходиться на зону изоляции, а это означает, что вы сможете повысить срок годности вашей стены и избежать возникновения сырости.

Расчет – дело серьезное!

№п/пСтеновой материалКоэффициент теплопроводностиНеобходимая толщина (мм)
1Пенополистироп ПСБ-С-250,042124
2Минеральная вата0,046124
3Клееный деревянный брус или цельный массив ели и сосны поперёк волокон0,18530
4Кладка керамоблоков на теплоизоляционный клей0,17575*
5Кладка газо- и пеноблоков 400кг/м30,18610*
6Кладка полистирольных блоков на клей 500кг/м30,18643*
7Кладка газо- и пеноблоков 600кг/м30,29981*
8Кладка на клей керамзитобетона 800кг/м30,311049*
9Кладка из керамического пустотелого кирпича на ЦПР 1000кг/м30,521530
10Кладка из рядового кирпича на ЦПР0,762243
11Кладка из силикатного кирпича на ЦПР0,872560
12ЖБИ 2500кг/м32,046002

Теплотехнический расчет различных материалов

Примечание к таблице. Наличие знака * указывает на необходимость добавления коэффициента 1,15, если в здании сделаны перемычки и монолитные пояса из тяжёлых бетонов. Вверху для наглядности составлена диаграмма — цифры совпадают с таблицей.

Итак, расчет толщины утеплителя, это определение его теплового сопротивления, которое мы обозначим буквой R — постоянная величина, которая рассчитывается отдельно для каждого региона.

Давайте возьмём для наглядности среднюю цифру R=2,8 (м2*K/Вт). Согласно Государственным Строительным Нормам такая величина является минимально допустимой для жилых и общественных зданий .

В тех случаях, когда тепловая изоляция состоит из нескольких слоёв, например, кладка, пенопласт и евровагонка, то сумма всех показателей складывается воедино — R=R1+R2+R3 . А общую или отдельную толщину теплоизоляционного слоя рассчитывают по формуле R=p/k .

Здесь p будет означать толщину слоя в метрах, а буква k , это коэффициент теплопроводности данного материала (Вт/м*к), значение которого вы можете взять из таблицы теплотехнических расчётов, которая приведена выше.

По сути, используя эти же формулы, вы можете произвести расчет энергоэффективности от утепления подоконников или узнать толщину изоляции для пола. Величину R используйте в соответствии со своим регионом.

Чтобы не быть голословным, приведу пример, возьмём кирпичную кладку в два кирпича (обычная стена), а в качестве изоляции будем использовать пенополистирольные плиты ПСБ-25 (двадцать пятый пенопласт), цена которых достаточно приемлема даже для бюджетного строительства.

Итак, тепловое сопротивление, которого нам нужно достичь, должно составлять 2,8 (м2*Л/Вт). Вначале узнаём теплосопротивление данной кирпичной кладки. От тычка до тычка кирпич имеет 250 мм и между ними раствор толщиной 10 мм.

Следовательно, p=0,25*2+0,01=0,51м . Коэффициент у силиката составляет 0,7 (Вт/м*к), тогда Rкирпича=p/k=0,51/0,7=0,73 (м2*K/Вт) — это мы получили теплопроводность кирпичной стены, рассчитав её своими руками.

Идём далее, теперь нам нужно достичь общего показателя для слоёной стены 2,8 (м2*K/Вт), то есть R=2,8 (м2*K/Вт и для этого нам нужно узнать необходимую толщину пенопласта. Значит, Rпенопласта=Rобщая-Rкирпича=2,8-0,73=2,07 (м2*K/Вт).

На фото — локальная защита пенопластом

Теперь для расчёта толщины пенополистирола берём за основу общую формулу и здесь Pпенопласта=Rпенопласта*kпенопласта= 2?07*0?035=0?072м . Конечно, 2 см мы никак не найдём у ПСБ-25, но если учесть внутреннюю отделку и воздушную прослойку между кирпичами, то нам будет достаточно 70 см, а это два слоя по 50 мм и 20 мм.

Заключение

Не забывайте о том, что при расчёте необходимой толщины теплоизоляционного материала вам нужно использовать значение теплового сопротивления (R), которое установлено именно для вашего региона. Если у вас возникли сложности или остались вопросы по расчётам — напишите об этом в комментариях, с радостью помогу вам решить затруднения!

7 сентября 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Утепление стен, пола и потолка здания является неотъемлемой частью строительства, особенно если речь идет о жилом доме. Но не столько важно подобрать качественный теплоизоляционный материал, сколько рассчитать оптимальную его толщину. От того, насколько правильно будет определена толщина утеплителя в каждом конкретном случае, будут зависеть эксплуатационные характеристики и долговечность постройки.

Чтобы понимать степень важности расчета толщины утеплителя, необходимо разбираться в принципе работы и предназначении теплоизоляции. С каждым годом человечество расходует все больше энергетических ресурсов, и цены на них повышаются. Следовательно, люди начинают задумываться о способах экономии электроэнергии, чтобы сэкономить на отоплении дома зимой и охлаждении – летом. И вот тут в игру вступает теплоизоляция.

Слой утеплителя, прикрепленный к стене, полу или потолку, позволяет сократить расходы на энергопотребление в несколько раз. Теплоизоляция не дает теплу быстро покидать помещение зимой, и не пропускает жаркие потоки воздуха внутрь в летнее время. Но чтобы организовать подобные условия, следует рассчитать толщину утеплителя вплоть до сантиметров. Ошибитесь на 2-3 см, и очень скоро возникнет масса проблем, начиная от потери энергии, заканчивая разрушением стены.

Большинство людей сегодня живет в многоэтажных домах из бетона и порой платят бешеные деньги за коммунальные услуги. Но сетуя на повышение тарифов, мало кто задумывается, что можно раз и навсегда решить проблему лишних затрат, просто утеплив стены своей квартиры. Конечно, речь идет о наружных стенах, не смежных с другими комнатами или квартирами. Порой, утеплив лишь одну стены, выходящую на улицу, можно сократить теплопотери на 30-40%.

Второстепенным назначением теплоизоляционной прослойки является дополнительная звукоизоляция. Если речь идет о многоэтажном доме в спальном районе города, то утеплитель защитит вас от шума с улицы, звука сигнализации посреди ночи и т.д.

Если речь идет о частном строительстве, например, коттеджа или дачного дома, то некоторые теплоизоляционные материалы позволяют сокращать расходы на строительство, заменяя собой материалы для возведения стен. Так, используя толстые полистирольные или минераловатные плиты около 10 см толщиной, можно заменять ими стены из кирпича. Нагрузка на такие стены должна быть минимальной, поэтому данный способ подойдет для одноэтажного строительства, возведения веранд или домиков для гостей.

Требования к теплоизоляционным материалам

Существует множество требований к теплоизоляционным материалам, которые отличаются в зависимости от эксплуатационной нагрузки будущего здания, климатических условий, финансовых возможностей и т.д.

Основной качественной характеристикой утеплителя является способность проводить теплоту. Это, в свою очередь, зависит от структуры материала, его плотности, пористости, уровня влажности и многих других факторов.

Различают несколько классов материалов по теплопроводности:

  1. Низкий – обозначается буквой А на упаковке утеплителя (0,06 Вт/кв. м).
  2. Средний – обозначается буквой Б (от 0,06 до 0,115 Вт/кв. м).
  3. Высокий – буква В (от 0,115 до 0,175 Вт/кв. м).

Чтобы обеспечить качественную теплоизоляцию фасада, будь то многоэтажный дом или частный коттедж, утеплитель должен быть достаточно прочным, чтобы суметь выдержать вес финишной отделки. Поэтому надо выбирать материал, учитывая то, чем вы будете покрывать стену. Плитка, например, весит довольно много и требует прочного основания, а вот обои или пробковое покрытие будут хорошо держаться почти во всех случаях.

Кроме того, утеплитель должен быть максимально паропроницаемым, но по возможности не впитывать влагу. Материал не должен гореть или поддерживать горение, выделять вредные и токсические вещества, не деформироваться при перепаде температуры.

Способы утепления

Сокращение теплопотерь зависит не только от правильно выбранного материала, но и от того, где он располагается. Так, различают несколько способов утепления стен, каждый из которых имеет свои достоинства и недостатки.

Способы утепления стен:

  1. Монолитная стена – специальная кирпичная или деревянная перегородка толщиной от 40 см и больше.
  2. Многослойный пирог – теплоизоляционный слой расположен внутри стены между наружными и внутренними панелями. Организовать такую теплоизоляцию можно только на этапе возведения стен, иначе придется ломать, а затем восстанавливать внутреннюю панель.
  3. Наружное утепление – слой утеплителя прикрепляется к наружным стенам и скрывается финишной отделкой (фасадной штукатуркой, плиткой, сайдингом и т.д.). Данный способ утепления требует дополнительной пароизоляции и гидроизоляции, но является наиболее эффективным среди всех остальных.

Толщина утеплителя

Почему же настолько важно выбрать правильную толщину теплоизоляционного слоя? Неужели так страшно переборщить, ведь по идее, чем толще утеплитель, тем лучше? На самом деле ситуация обстоит следующим образом – если утеплитель слишком тонкий, через стену проникает холод и сырость, если слишком толстый – деньги «улетают на ветер».

Если слой теплоизоляционного материала меньше положенного хотя бы на пару сантиметров, стены непременно будут промерзать и отсыревать. Так называемая точка росы, которая обычно находится снаружи, сместится внутрь стены, потому что утеплитель не сможет ее удержать. В результате на поверхности стены будет появляться конденсат, она будет медленно отсыревать, разрушаться, появится плесень и грибок.

Слишком толстый утеплитель приведет к неоправданным затратам. Каждый добросовестный хозяин хочет не только построить надежный дом, но и сэкономить по максимуму, а толстые утеплители стоят немалых денег… Вот почему важно уметь рассчитывать его толщину. Также слишком большая толщина теплоизоляции нарушает естественную вентиляцию внутри стен, в результате чего внутри помещения становится слишком душно и дискомфортно. Плюс ко всему, если утепление производится на внутренней части стены, толстый материал заберет много свободного пространства, уменьшив квадратуру комнаты.

Еще один важный момент, прежде чем приступить к расчетам – определение толщины утеплителя напрямую зависит от материала, из которого сделана стена. Исходя из этих данных, можно судить о теплопроводности и теплотехнических свойствах поверхности. Эти данные позволяют определить теплопотери на каждом квадратном метре площади. Полный список характеристик материалов указан в СНиП №2-3-79.

Плотность утеплителя может быть совершенно разной, но зачастую используют материалы плотностью от 0,6 до 1000 кг/кубометр.

Большинство современных многоэтажных и частных домов построены из пенобетонных блоков. Для этого материала определены следующие требования к теплоизоляции:

  1. ГСОП (показывает в градусах-сутках в период отопления) – 6 000.
  2. Сопротивление теплопередаче для стен – больше 3,5 С/кв.м/Вт.
  3. Сопротивление теплопередаче для потолка – больше 6 С/кв. м/Вт.

Если вы планируете положить несколько слоев утеплителя, показатели сопротивления теплопередачи рассчитываются в виде суммы каждого из слоев. При этом необходимо учитывать теплопроводность и характеристики материала, из которого изготовлены стены.

Как рассчитать

Чтобы выполнить теплотехнический расчет утеплителя, следует учитывать одновременно большое количество факторов, что довольно сложно сделать неопытному строителю. Самым важным показателем является характеристика стены и климатические условия местности, где идет строительство.

Когда вы определились с технологией выполнения работ и выбрали подходящий материал, можно приступать к расчетам.

Полезный совет: для утепления одного дома или этажа рекомендуется выбирать одинаковый материал от одного производителя и желательно из одной партии.

В обязательном порядке также следует утеплить трубопроводы со стороны улицы, которые ведут внутрь дома. Это одни из самых потенциально опасных мест возникновения «мостиков холода», через которые уходит до 30% тепла.

Чтобы довести значения сопротивляемости теплопроводности стен и полотка до нужных показателей (3,5 и 6 соответственно), необходимо воспользоваться следующими формулами:

  • для стен: R=3,5-R стены;
  • для потолка: R=6-R потолка.

Когда вы нашли разницу, можно выяснить, какой толщины должен быть утеплитель по формуле: p = R*k, где р является искомой толщиной утеплителя, k – теплопроводностью используемого теплоизоляционного материала.

Если вы используете пенопласт или минеральную вату, профессионалы рекомендуют делать оптимальную толщину в 10 см.

Калькуляторы

Если вы не хотите заучивать формулы и самостоятельно производить вычисления, расчет толщины утеплителя для стен помогут сделать он-лайн калькуляторы. Это специально созданные программы, которые учитывают все факторы и характеристики материалов, позволяя точно узнать, сколько теплоизоляции надо покупать.

Одной из самых популярных программ является калькулятор ROCKWOOL, разработанный опытными специалистами для расчета толщины и энергоэффективности утеплителя. Интуитивно понятный интерфейс не вызовет вопросов даже у неопытных пользователей. Зайдите на сайт калькулятора , нажмите кнопку «Начать расчет» и следуйте подробным пошаговым подсказкам.

Расчет утеплителя стен и потолка может выполнить даже новичок при наличии необходимых показателей материалов. Пренебрежение необходимостью вычисления точной толщины слоя теплоизоляции влечет за собой массу неприятностей, некоторые из которых можно быстро исправить, а с другими придется жить до следующего капитального ремонта.

Предисловие . Для утепления дома выбирают материал, имеющий низкую теплопроводность и высокое сопротивление. Чтобы определить теплосопротивление стройматериала, достаточно знать коэффициент теплопроводности и его толщину. В этой статье мы расскажем, как рассчитать толщину утеплителя для кровли, мансарды, стен и пола в доме, чтобы зимой в нем было тепло и комфортно.

Для чего необходим расчет толщины утеплителя

Комфортное проживание в доме предусматривает поддержание оптимальной температуры в помещении, особенно зимой. При возведении здания следует помнить о тепловой изоляции, следует грамотно подобрать и рассчитать толщину утепления для стен, кровли, пола и мансарды. Любой материал – кирпич, дерево, пеноблок или минвата имеет свое значение теплопроводности и теплосопротивления.

Теплый дом — мечта каждого хозяина

Под теплопроводностью принимают способность материала проводить тепло. Данная величина определяется в лабораторных условиях, а полученные данные приводятся производителем на упаковке либо. Теплосопротивление материала – величина обратная теплопроводности . Материал, который хорошо проводящий тепло имеет низкое сопротивление теплу и требует утепление.

При возведении здания следует помнить о качественной тепловой изоляции. Если в стенах дома или в других конструкциях при строительстве были допущены ошибки, то возможно появление мостиков холода — участков по которым быстро уходит тепло из дома. В этих местах возможно появление конденсата, а в дальнейшем и образование плесени, если не принять во время меры по утеплению.

Как рассчитать толщину утеплителя для стен

1 . Определите конструкцию и отделку наружных стен дома (внутренней и внешней). Схема отделки зависит от ваших предпочтений, решения экстерьера и интерьера строения. Отделка добавляет в толщину стены дома несколько слоев.

2 . Рассчитайте теплосопротивление выбранной стены (Rпр.) Величину можно найти по формуле, при этом нужно знать материал стены и его толщину:

Rпр.=(1/α (в))+R1+R2+R3+(1/α (н)) ,

где R1, R2, R3 – сопротивление теплопередачи слоя, α(в) – коэффициент теплоотдачи внутренней поверхности стены, α(н) — коэффициент теплоотдачи наружной поверхности стены.

3 . Рассчитайте минимальное значения сопротивления теплопередачи (Rмин.) для вашей климатической зоны по формуле R=δ/λ, δ, где δ – толщина слоя материала в метрах, λ — теплопроводность материала (Вт/м*К). Теплопроводность (способность материала обмениваться теплом с окружающей средой) можно узнать на упаковке материала или определить по таблице теплопроводности минваты или другого материала, например, для пенопласта ПСБ-С 15 она равна 0,043 Вт/м, для минваты плотностью 200 кг/м3 — 0,08 Вт/м.

Чем выше коэффициент теплопроводности, тем материал холоднее. Наивысшая теплопроводность у металла, мрамора, минимальная — у воздуха. Материалы, в основе которых лежит воздух, являются теплыми, например, 40 мм пенопласта равны по теплопроводности 1 метру кирпичной кладки. Коэффициент имеет постоянное значение, его можно найти в справочнике ДБН В.2.6-31:2006 (Тепловая изоляция строений).

4 . Сравните Rмин. с Rпр. и найдите разность ΔR. Если в результате вашего расчета Rмин.меньше или равно Rпр., то утепление стен дома не нужно, так как существующие слои обеспечивают нормативную теплоизоляцию строения. Когда же Rмин. больше Rпр., то определите разницу между ними, для этого вычтите из большего значения меньшее?R= Rмин.- Rпр.

5 . Подберите толщину утеплителя согласно величине ΔR. Выбранный утеплитель должен обеспечить для конструкции недостающее сопротивление теплопередачи. Выбирая материал, следует помнить о его характеристиках: коэффициент теплопроводности, плотность и класс горючести, коэффициент водопоглощения. Далее рассмотрим на примерах, как рассчитать толщину утеплителя для разных конструкций, но вы можете без проблем провести расчет теплопроводности стены онлайн калькулятор на нашем сайте.

Как рассчитать утепление для кирпичных стен

Представим, что дом имеет стены, выполненные из пенобетона плотностью 300 (0,3 м), коэффициент теплопроводности материала составляет 0,29. Делим 0,3 на 0,29, и получаем значение в итоге 1,03.

Как рассчитать толщину утеплителя для стен, позволяющую обеспечить комфортное проживание в доме? Для этого необходимо знать минимальное значение теплосопротивления в городе или области, где расположено утепляемое строение. Далее от этого значения нужно отнять полученное 1,03 и в результате станет известно сопротивление теплу, которым должен обладать утеплитель.

Если стены состоят из нескольких материалов – бетон, кирпич, слой штукатурки и т.д., то следует просуммировать их показатели теплосопротивления. Толщина утеплителя стен рассчитывается с учетом сопротивления теплопередаче используемого материала (R). Для нахождения параметра следует узнать величину ГОСП (градусосутки отопительного периода) по формуле:

t B отражает температуру внутри помещения. Согласно установленным нормам она находится в пределах +20-22°С. Средняя температура воздуха – t от, число дней отопительного периода в календарном году – z от. Эти значения приведены в «Строительной климатологии» СНиП 23-01-99. Внимание следует уделить продолжительности и температуре в отопительном периоде, когда среднесуточная t≤ 8°С.

Когда теплосопротивление каждого материала будет определена, следует узнать какой должна быть толщина утеплителя потолка, пола, стен, кровли дома. Каждый материал «многослойного пирога» конструкции имеет свое тепловое сопротивление R и рассчитывается по формуле:

R ТР = R 1 + R 2 + R 3 … R n ,

Где под n понимают число слоев, при этом тепловое сопротивление определенного материала равняется отношению его толщины (δ s) к теплопроводности (λ S).

R = δ S /λ S

Как рассчитать утепление стен из пеноблока

К примеру, в возведении конструкции используется пеноблок D600 толщиной 30 см, в роли теплоизоляции выступает базальтовая вата URSA плотностью 80-125 кг/м3, в качестве отделочного слоя – кирпич пустотелый плотностью 1000 кг/м3, толщиной 12 см.

Коэффициенты теплопроводности приведенных выше материалов указываются в сертификатах.

Теплопроводность бетона 0,26 Вт/м*0С

Теплопроводность утеплителя — 0,045 Вт/м*0С

Теплопроводность кирпича — 0,52 Вт/м*0С.

Определяем R для каждого материала.

Теплосопротивление газобетона — R Г = δ SГ /λ SГ = 0,3/0,26 = 1,15 м 2 * 0 С/Вт
Теплосопротивление кирпича — R К = δ SК /λ SК = 0,12/0,52 = 0,23 м 2 * 0 С/В.

Зная, что стена состоит из 3-х слоев, находим R ТР = R Г + R У + R К , и находим теплосопротивление утеплителя R У = R ТР — R Г — R К .

Представим, что строительство происходит в регионе, где R ТР (22 0 С) — 3,45 м 2 * 0 С/Вт. Вычисляем R У = 3,45 — 1,15 – 0,23 = 2,07 м 2 * 0 С/Вт. Теперь мы знаем, каким сопротивлением должна обладать базальтовая вата или другой утеплитель. Толщина утеплителя для стен будет определяться по формуле:

δ S = R У х λ SУ = 2,07 х 0,045 = 0,09 м или 9 см.

Если представить, что R ТР (18 0 С) = 3,15 м 2 * 0 С/Вт, то R У = 1,77 м 2 * 0 С/Вт, а δ S = 0,08 м или 8 см.

Как рассчитать толщину утепления мансарды

Расчет данного параметра производится по аналогии с определением толщины утеплителя стен дома. Для термоизоляции мансардных помещений лучше использовать материал теплопроводностью 0,04 Вт/м°С. Для чердаков толщина торфоизолирующего слоя не имеет большого значения. Чаще всего для утепления скатов крыш используют рулонные, матные или плитные теплоизоляции.

Толщина утеплителя для потолка рассчитывается по приведенному выше алгоритму. От того насколько грамотно будет определены параметры изоляционного материала, зависит температура в доме зимой. Опытные строители советуют увеличивать толщину утеплителя кровли до 50% относительно проектной. Если используются засыпные материалы, время от времени их необходимо разрыхлять.

Толщина утеплителя в каркасном доме

В роли теплоизоляции может выступать каменная вата, эковата и сыпучие материалы. Расчет толщины утеплителя в каркасном доме простой, потому как его конструкция предусматривает наличие утеплителя. Теплосопротивление стен дома в Москве должно составлять R=3,20 м 2 * 0 C/Вт. Теплопроводность утеплителя представлена в таблицах или в сертификате на товар.

Для ваты оно составляет λ ут = 0,045 Вт/м* 0 С. Толщина утеплителя для каркасного дома определяется по формуле:

δ ут = R х λ ут = 3,20 х 0,045 = 0,14 м

Плиты минваты выпускаются толщиной 10 см и 5 см. В данном случае потребуется укладка минваты в два слоя.

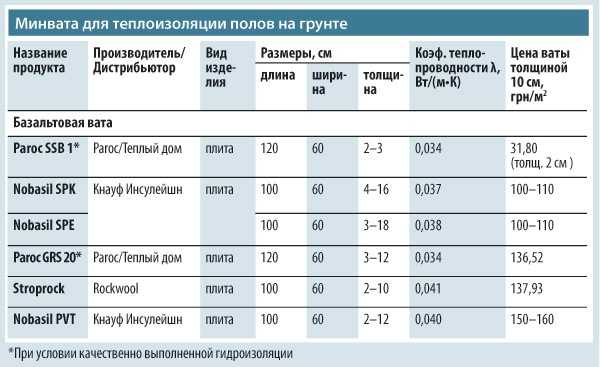

Как рассчитать толщину утепления пола

Прежде чем приступить к расчетам следует знать, на какой глубине располагается пол относительно уровня земли. Также следует иметь представление о температуре грунта зимой на глубине. Данные можно взять из таблицы зависимости температуры грунта от глубины и месторасположения:

Сначала необходимо определить ГСОП, затем вычислить сопротивление теплопередаче, определить толщину слоев пола (к примеру, армированный бетон, цементная стяжка по утеплителю, напольное покрытие). Далее определяем сопротивление каждого из слоев и суммируем полученные значения. Таким образом, мы узнаем теплосопротивление всех слоев пола, кроме утеплителя.

Чтобы найти толщину утепления, из нормативного теплосопротивления отнимем общее сопротивление слоев пола за исключением изоляционного материала. Толщина утеплителя для пола в доме вычисляется путем умножения теплосопротивления утеплителя на коэффициент теплопроводности.

списков UL | РОКВУЛ



списки UL | РОКВУЛ

КЕРТЕЙНРОК®

Стеклянная перемычка Алюминиевая перемычка Гипсовая обшивка
КВ-Д-2014 CW-S-1008 CW-D-2018 CW-S-1009 CW-S-0003
КВ-Д-2015 CW-S-2004 CW-D-2019 CW-S-2007 CW-S-1004
CW-D-2026 CW-S-2009 CW-D-2030 CW-S-2010 CW-S-1005
CW-D-2027 CW-S-2015 CW-D-2032 CW-S-2019 CW-S-1011
CW-D-2028 CW-S-2016 CW-S-2020 CW-S-1012
CW-D-2031 CW-S-2027 CW-S-2029 CW-S-1013
CW-S-2028 CW-S-2030 CW-S-1014
CW-S-2055 CW-S-2032 CW-S-1018
CW-S-2056 CW-S-1021
Гранитная перемычка Перемычки из стекла/алюминия/гранита или камня
CW-D-2016 CW-S-2005 CW-D-2004 CW-S-0002
КВ-Д-2017 CW-S-2011 CW-D-2007 CW-S-2012
CW-D-2029 CW-S-2017 CW-D-2025 CW-S-2013
CW-D-2033 CW-S-2018 CW-D-2034 CW-S-2024
CW-S-2031 CW-D-2035 CW-S-2026
CW-S-2057 CW-D-2053 CW-S-2037
CW-D-2054 CW-S-2038
CW-S-2053
CW-S-2054
CW-S-2063

РОКСУЛ СЕЙФ® 65 и 55

UL

УЛК

У654

В605

 U658

 W610

 U655

 W606

У659

 W611

РОКСУЛ СЕЙФ®

Этаж на этаж
FF-D-0002 FF-D-0011 FF-D-0014 FF-D-0015
FF-D-0016 FF-D-0019 FF-D-0022 FF-D-0023
FF-D-0025 FF-D-0026 FF-D-0028 FF-D-0067
FF-D-1001 ФФ-Д-1002 ФФ-Д-1003 ФФ-Д-1004
FF-D-1006 ФФ-Д-1007 ФФ-Д-1008 ФФ-Д-1010
FF-D-1020 FF-D-1021 FF-D-1024 FF-D-1025
FF-D-1027 FF-D-1036 ФФ-Д-1040 FF-D-1041
FF-D-1042 FF-D-1045 FF-D-1051 FF-D-1077
FF-D-1084 FF-S-1031
От пола до стены
ФВ-Д-0004 ФВ-Д-0007 ФВ-Д-0009 ФВ-Д-0010
ФВ-Д-0014 ФВ-Д-0017 ФВ-Д-0018 ФВ-Д-0020
ФВ-Д-0021 ФВ-Д-0023 ФВ-Д-0024 ФВ-Д-0026
ФВ-Д-0044 ФВ-Д-1001 ФВ-Д-1002 ФВ-Д-1005
ФВ-Д-1006 ФВ-Д-1007 ФВ-Д-1009 ФВ-Д-1010
ФВ-Д-1017 ФВ-Д-1020 ФВ-Д-1024 ФВ-Д-1033
ФВ-Д-1035 ФВ-Д-1038 ФВ-Д-1039 ФВ-Д-1040
ФВ-Д-1044 ФВ-Д-1045 ФВ-Д-1051 ФВ-Д-1065
ФВ-Д-1066 ФВ-Д-1068 ФВ-Д-1070 ФВ-С-1016
Верх стены
HW-D-0160 HW-D-0358 HW-D-0437
HW-D-0016 HW-D-0170 HW-D-0359 HW-D-0438
HW-D-0017 HW-D-0171 HW-D-0360 HW-D-0439
HW-D-0020 HW-D-0172 HW-D-0361 HW-D-0441
HW-D-0021 HW-D-0173 HW-D-0362 HW-D-0442
HW-D-0022 HW-D-0174 HW-D-0363 HW-D-0447
HW-D-0023 HW-D-0192 HW-D-0365 HW-D-0456
HW-D-0026 HW-D-0204 HW-D-0366 HW-D-0457
HW-D-0029 HW-D-0205 HW-D-0376 HW-D-0458
HW-D-0030 HW-D-0206 HW-D-0377 HW-D-0459
HW-D-0031 HW-D-0223 HW-D-0378 HW-D-0465
HW-D-0034 HW-D-0228 HW-D-0379 HW-D-0467
HW-D-0038 HW-D-0229 HW-D-0382 HW-D-0468
HW-D-0039 HW-D-0230 HW-D-0384 HW-D-0472
HW-D-0040 HW-D-0233 HW-D-0385 HW-D-0473
HW-D-0043 HW-D-0237 HW-D-0386 HW-D-0478
HW-D-0044 HW-D-0238 HW-D-0387 HW-D-0479
HW-D-0054 HW-D-0248 HW-D-0388 HW-D-0495
HW-D-0055 HW-D-0252 HW-D-0389 HW-D-0496
HW-D-0069 HW-D-0253 HW-D-0390 HW-D-0499
HW-D-0073 HW-D-0263 HW-D-0391 HW-D-0504
HW-D-0075 HW-D-0265 HW-D-0393 HW-D-0507
HW-D-0086 HW-D-0278 HW-D-0394 HW-D-0508
HW-D-0088 HW-D-0279 HW-D-0395 HW-D-0513
HW-D-0091 HW-D-0280 HW-D-0404 HW-D-0518
HW-D-0092 HW-D-0281 HW-D-0405 HW-D-0536
HW-D-0099 HW-D-0284 HW-D-0406 HW-D-0546
HW-D-0101 HW-D-0293 HW-D-0407 HW-D-0547
HW-D-0102 HW-D-0299 HW-D-0408 HW-D-0548
HW-D-0107 HW-D-0300 HW-D-0409 HW-D-0549
HW-D-0108 HW-D-0304 HW-D-0410 HW-D-1001
HW-D-0109 HW-D-0305 HW-D-0411 HW-D-1002
HW-D-0110 HW-D-0306 HW-D-0412 HW-D-1003
HW-D-0136 HW-D-0307 HW-D-0413 HW-D-1004
HW-D-0137 HW-D-0308 HW-D-0414 HW-D-1005
HW-D-0139 HW-D-0309 HW-D-0415 HW-D-1006
HW-D-0140 HW-D-0310 HW-D-0416 HW-D-1007
HW-D-0146 HW-D-0311 HW-D-0417 HW-D-1010
HW-D-0149 HW-D-0325 HW-D-0423 HW-D-1015
HW-D-0152 HW-D-0326 HW-D-0427 HW-D-1018
HW-D-0153 HW-D-0327 HW-D-0432 HW-D-1021
HW-D-0156 HW-D-0328 HW-D-0433 HW-D-1024
HW-D-0157 HW-D-0331 HW-D-0436 HW-D-1034
HW-D-1034 HW-D-1036 HW-D-1040 HW-D-1059
HW-D-1060 HW-D-1064 HW-D-1071 HW-D-1073
HW-D-1074 HW-D-1075 HW-D-1076 HW-D-1077
HW-D-1032 HW-D-1089 HW-D-1035
От стены до стены
WW-D-0013 WW-D-0018 WW-D-0019 WW-D-0020
WW-D-0045 WW-D-0046 WW-D-0047 WW-D-0063
WW-D-0075 WW-D-1001 WW-D-1002 WW-D-1003
WW-D-1004 WW-D-1005 WW-D-1006 WW-D-1007
WW-D-1010 WW-D-1023 WW-D-1027 WW-D-1028
WW-D-1029 WW-D-1036 WW-D-1037 WW-D-1038
WW-D-1039 WW-D-1042 WW-D-1043 WW-D-1066
WW-D-1076

Сравнить2/3

Сравнивать

Руководство по стоимости изоляции из минеральной ваты

— Типовые варианты изоляции из минеральной ваты на 2022 год и смета затрат на установку для вашего региона

Июль 2022 г.

  Детали позиции   Низкий   Высокий
Материал
Включает основные объемы покрытия и типичные излишки. Не включает налог с продаж, дополнительные расходы на доставку и товары, не включенные в описание и примечания.
*загрузка* 368,27 $ 520,00 $
Трудовые ресурсы
Включает установку на месте, подготовку места, завершение работы, удаление мусора и уборку рабочей зоны.
*загрузка* 368,27 $ 520,00 $
Расходные материалы, инструменты
Включает пособие на оборудование и расходные материалы для подготовки, выполнения работ и уборки участка.

  368,27 $ 520,00 $
Итого
Не включает налог с продаж, любые применимые сборы, сборы за сброс и расходы на ремонт или восстановление, не упомянутые в описании работы.
  368,27 $ 520,00 $

Изолированная площадь 1000 квадратных футов

Класс изоляции R11

Тип рабочей силы Средняя стоимость рабочей силы

Сложность



Получите мгновенная, независимая от поставщика оценка вариантов и стоимости изоляции из минеральной ваты ваш почтовый индекс . Наше руководство по затратам было обновлено на 2022 год, чтобы отразить текущую справедливую заработную плату и стоимость дополнительных материалов для изоляции из минеральной ваты. Введите свои параметры и почтовый индекс выше, затем выберите «Обновить».





0123456789

Справочник по стоимости изоляции из минеральной ваты — ценовые допущения и примечания

0010 приблизительный диапазон стоимости для основных работ в типичных условиях. Оценки следует использовать только для предварительного планирования. Оценки Homewyse НЕ заменяют расценки квалифицированных поставщиков. Homewyse настоятельно рекомендует вам связаться с авторитетными профессионалами для точной оценки необходимой работы и затрат на ваш проект, прежде чем принимать какие-либо решения или обязательства.

  • Рабочие задачи — Установить и зафиксировать войлочную изоляцию между открытыми стеновыми балками.
  • 9Для расчета стоимости изоляции из минеральной ваты 1229 может потребоваться проверка на месте. Обычно эти оценки будут «бесплатными». Вы должны ожидать, что любая оценка будет представлена ​​с подробным коммерческим предложением / презентацией.
  • Смета расходов homewyse включает все типичные затраты на рабочую силу, расходные материалы и инструменты, необходимые для распаковки, установки и закрепления изоляционных плит.
  • Смета затрат на изоляцию из минеральной ваты homewyse не включает затраты на удаление существующей изоляции или мусора; модификация или ремонт существующей конструкции или отделочных поверхностей.
  • Различия в диапазоне стоимости рабочей силы от низкой до высокой отчасти объясняются различиями в рабочей нагрузке, местоположении работы и сезонных ставках заработной платы.
  • Разница в стоимости установки для сложных конфигураций (непрямоугольная форма, много углов, несколько уровней и т. д.) может быть значительной. Для точной оценки стоимости соберите подробные предложения от нескольких квалифицированных специалистов.
  • Более дорогая изоляция из минеральной ваты обычно предлагает более прочный материал, расширенную гарантию и улучшенный внешний вид и варианты отделки
  • Стоимость установки изоляции из минеральной ваты
  • значительно различается в зависимости от местоположения. Для точной оценки в вашем регионе введите свой почтовый индекс в калькуляторе выше.
  • Экономьте на затратах на установку, объединяя похожие работы и соглашаясь на завершение вашего проекта в периоды низкого спроса на поставщика/установщика.
  • Сократите общую стоимость проекта за счет участия нескольких поставщиков в торгах по одной и той же подробной рабочей спецификации вашего проекта изоляции минеральной ваты.

Ссылки

  • Изоляция, Министерство энергетики США, декабрь 2009 г., редакция
  • Air Sealing, Министерство энергетики США, декабрь 2009 г., редакция
  • Справочник по изоляции McGraw-Hill, ноябрь 2000 г., Ричард Т. Байнум, ISBN 71589856
  • Руководство по теплоизоляции зданий Krieger Publishing Company; Оригинальное издание, февраль 1990 г., Эдин Ф. Стротер, Уильям К. Тернер, ISBN 088275985X
  • Данные о продуктах и ​​расходных материалах: Menards Insulation Materials and Supplies Menards, июль 2022 г., веб-сайт
  • Данные о продуктах и ​​расходных материалах: Home Depot Insulation Materials and Supplies Home Depot, июль 2022 г., веб-сайт
  • Данные о продуктах и ​​расходных материалах: Lowes Insulation Materials and Supplies Lowes, июль 2022 г., веб-сайт
  • Данные о продуктах и ​​расходных материалах: Каталог изоляционных материалов и расходных материалов Do It Best, июль 2022 г., веб-сайт

Изоляция из минеральной ваты — сопутствующие товары

  • Теплозащитная изоляция
  • Жесткая изоляция
  • Полиизоциануратная изоляция
  • Изоляция из полистирола
  • Полиуретановая изоляция

Сделайте Homewyse лучше

Мы активное сообщество, которое ценит ваш вклад. Итак, дайте нам знать — мы удовлетворили ваши потребности? как мы можем улучшить этот сайт? Ваши комментарии и обмен очень ценятся!

  • Присылайте свои отзывы или вопросы.
  • Сохраняйте и делитесь Homewyse в социальных сетях, используя кнопки ниже:




Калькулятор коэффициента теплоизоляции для чайников

В ходе нашей повседневной работы мы сталкиваемся с множеством заказчиков, строителей и продавцов, которые находят значения U немного запутанными, особенно когда речь идет о понимании значения U. на самом деле означает и как это повлияет на характеристики здания или принесет пользу, поэтому мы составили краткое объяснение стиля «U-значение для чайников», чтобы помочь.

Мы предполагаем, что если вы читаете это, вы манекен? Конечно нет……… но не могли бы вы объяснить кому-то, что такое значение U, как оно используется или как его вычислить? Вероятно, нет (если только вы не имеете соответствующей квалификации), однако значения U снова и снова появляются в самых разных местах, от строительных норм и правил до коммерческой литературы от производителей и журнальных статей, так что стоит пройтись по основам, чтобы лучше понять что они из себя представляют в следующий раз, когда вы услышите, как кто-то использует этот термин, говоря о строительстве, вы лучше поймете, понимают ли они, что такое значение U и что оно на самом деле означает.

Понимание того, как рассчитать значения U для секций здания, представляет собой довольно сложный набор вычислений. Расчет общих значений требует специальных знаний и программного обеспечения.

Основы значений U?

Показатели U определяют, насколько эффективно материал является изолятором. Чем ниже значение U, тем лучше материал как теплоизолятор.

Значения U обычно используются для описания тепловых характеристик (теплопотерь) участка конструкции, состоящего из нескольких материалов, например стены из дерева, изоляции и гипсокартона. Они используются в качестве общего руководства по характеристикам строительного элемента.
Значения U (иногда называемые коэффициентами теплопередачи) используются для измерения того, насколько эффективными элементами строительной конструкции являются теплоизоляторы. То есть насколько они эффективны в предотвращении передачи тепла между внутренней и внешней частью здания. Наряду со значениями U вы часто слышите R-значения, а значение R является мерой теплового сопротивления, а не теплопередачи, они часто описываются как обратные значения U, однако значения R не включают поверхностную теплопередачу — больше об этом позже.

Общепризнанно, что чем ниже коэффициент теплопередачи элемента каркаса здания, тем медленнее через него проходит тепло, и тем лучше он работает как изолятор. В широком смысле, чем лучше (т. е. ниже) показатель U материала здания, тем меньше энергии требуется для поддержания комфортных условий внутри здания.

Тепловые характеристики измеряются с точки зрения потерь тепла и обычно выражаются в строительной отрасли как значение U или значение R. При разработке стратегии строительства неизменно потребуются расчеты коэффициента теплопередачи. Некоторые термины имеют слегка схожие значения, и в Интернете можно найти противоречивые толкования. Различные термины и то, как они соотносятся друг с другом, объясняются ниже.

Что такое значение U?

Когда мы говорим о коэффициенте теплопередачи определенного компонента здания, такого как стена, крыша или окно, мы описываем, насколько хорошо или плохо этот компонент передает тепло изнутри (обычно) наружу. В холодный день в Великобритании, когда у нас тепло и уютно внутри здания, мы будем счастливее, чем ниже U-значение, потому что это означает, что наша стена, крыша или окно достаточно хорошо выдерживают нагрузку. тепло выходит наружу.

«Элемент» может быть однородным материалом (например, бетонная подпорная стена) или рядом контактирующих материалов (например, в полой стене).

Техническое название, для которого мы используем сокращение «U-значение», — тепловое пропускание.

Коэффициент теплопередачи строительного элемента, такого как стена, крыша или окно, измеряет количество энергии (тепла), теряемой через квадратный метр (м 2 ) этого материала на каждый градус (К) разницы температур между внутри и снаружи.

Прежде чем мы начнем разбираться, что это значит, давайте разберемся с единицами, которые мы используем для его определения.

  • Энергия течет в ваттах (что является мерой энергии в «джоулях», протекающей за период времени в «секундах»).
  • Температура измеряется в градусах Кельвина, что для нас практически равно градусам Цельсия.

Фактическое уравнение включает в себя еще несколько «значений», как вы можете видеть из уравнения открытия, которое в совокупности дает нам значение U для нашей стены или окна. Мы рассмотрим их через мгновение, но основное уравнение таково:

U = 1/R в Вт/м 2 К или Вт на квадратный метр на градус Кельвина

Пример того, как работают значения U:

Значение U одного листа стекла, как указано в традиционное оконное стекло составляет 6,0 Вт/м 2 К, что означает, что на каждый градус разницы температур снаружи и внутри квадратный метр остекления теряет 6 Вт. Так, например, если бы разница температур в обычный холодный день составляла 15 градусов, то количество теплопотерь было бы 15×6 = 9.0 ватт на квадратный метр. Это очень много тепла!

Для сравнения, коэффициент теплопередачи современного тройного остекления может составлять всего 0,7 Вт/м 2 К, что совсем не много тепла.

«Значение R»

«Значение R» (обратное значение U) означает термическое сопротивление или степень сопротивления материала проходящему через него теплу для заданной толщины и область. Значение R выражается как м 2 К/Вт

Тепловой поток через строительную конструкцию зависит от разницы температур на ней, проводимости используемых материалов и толщины материалов. Конечно, разница температур является внешним фактором. Толщина и проводимость являются свойствами материала. Большая толщина означает меньший тепловой поток и, следовательно, более низкую проводимость. В совокупности эти параметры формируют термическое сопротивление конструкции.

Если компонент является составным (состоящим из нескольких элементов материала), общее сопротивление равно сумме сопротивлений каждого элемента.

Строительный элемент с высоким термическим сопротивлением (например, минеральная вата) является хорошим изолятором; материал с низким тепловым сопротивлением (например, бетон) является плохим изолятором.

Пример значений R:

100 мм изоляционной плиты из древесного волокна будут иметь значение R 2,6 м 2 К/Вт, тогда как в сравнении

100 мм изоляционного слоя из стекловолокна имели бы значение R 2,2 м 2 К/Вт, что делает древесное волокно более устойчивым к потерям тепла.

«Значение R» также имеет свое собственное уравнение, которое основано на еще одном «значении»:

R = t/ λ, где «t» — толщина материала в метрах, а λ — коэффициент теплопроводности (иногда известное как «значение k»)

«Значение лямбда (λ)»

Значение лямбда (λ), или теплопроводность, или «значение k» материала — это значение, которое указывает, как хорошо материал проводит тепло. Указывает количество тепла (Вт), которое проводится через стену площадью 1 м², толщиной 1 м, когда разница температур между противоположными поверхностями этой стены равна 1 К (или 1 ºC). На практике λ представляет собой числовое значение, выраженное в единицах Вт/(мК). Чем ниже значение λ, тем лучше изоляционные свойства материала.

Примеры теплопроводности:

  • Изоляция из древесного волокна имеет теплопроводность 0,038 Вт/мК
  • Изоляция из стекловолокна имеет теплопроводность 0,044 Вт/мК
  • А теплопроводность плотного бетона составляет около 1,5 Вт/ mK

Для сравнения, теплопроводность меди составляет целых 401 Вт/мК, поэтому дно некоторых кухонных кастрюль может быть медным.

Пока достаточно «значений»!

Расчет коэффициента теплопередачи строительного элемента

Ниже приведен пример приблизительного расчета коэффициента теплопередачи для типичной британской полой стены с полостью 100 мм. Более точные расчеты потребуют дополнительных данных, включая потери из-за тепловых мостов; тепловой байпас, а также дополнительные материалы, такие как растворные швы.

Пример расчета

Таким образом, общий коэффициент теплопередачи элемента стены = 1 / R = 1 / 4,16 = 0,24 Вт/м 2 K

Завершение расчета

Поскольку расчет коэффициента теплопередачи может занимать много времени и быть сложным (особенно там, где, например, необходимо учитывать образование мостиков холода), было выпущено множество онлайн-калькуляторов коэффициента теплопередачи. Однако многие из них доступны только по подписке, а бесплатные, как правило, слишком упрощены. Другой вариант — запросить расчет, например, у производителя изоляции, чей продукт указывается.

Строительные нормы и правила, утвержденные документы L1A, L2A, L1B и L2B в Англии и Уэльсе, ссылаются на публикацию BR443 Условные обозначения для расчетов коэффициента теплопередачи для утвержденных методологий расчета, в то время как в сопутствующем документе используются условные обозначения коэффициента теплопередачи на практике. Рабочие примеры с использованием BR 443 дают полезные рекомендации. Два основных коммерческих калькулятора U-value поставляются Build Desk (только для Windows) и BRE (только для Windows). Калькулятор Build Desk настолько всеобъемлющий и удобный, насколько это возможно, но за большую годовую плату за лицензию. Оба приложения поставляются только для Windows, что доставляет неудобства пользователям Mac.

Два бесплатных удобных приложения для IOS: Калькулятор U-значения от Марка Стивенса из TeachPassiv, который требует ручного ввода; и Калькулятор изоляции U-значения от программного обеспечения Dorada App.

Расчеты, подобные этим, используются для подтверждения прогнозируемого поведения (и соответствия) строительного элемента, но прежде чем считать, что работа сделана, быстро объясните, почему слишком сильно полагаться только на значения U может привести к снижению производительности.

Есть ли проблема с использованием только значений U для выбора строительных материалов?
Ответ: да. Во-первых, потому, что способ передачи тепла в зданиях непрост и включает в себя различные механизмы, которые не учитываются в одном расчете, а во-вторых, то, как ведут себя отдельные конструкции, может полностью свести на нет любые ожидаемые характеристики, прогнозируемые исключительно на основе значений U.

Начать нужно с теплопередачи; это процесс теплообмена между различными системами. Как правило, чистая теплопередача между двумя системами будет происходить от более горячей системы к более холодной системе.

Теплопередача особенно важна в зданиях для определения конструкции строительной ткани, а также для проектирования пассивных и активных систем, необходимых для обеспечения требуемых тепловых условий при минимальном потреблении энергии.

Тепловое поведение системы является функцией динамической взаимосвязи между основными механизмами теплопроводности, конвекции и излучения. В Великобритании, безусловно, самыми большими механизмами потери тепла являются проводимость и конвекция, вызванные движением воздуха, т.е. негерметичные здания, несмотря на заявления некоторых производителей, что радиационные потери составляют лишь крошечную часть потенциальных потерь тепла зданиями в климате Великобритании.

Ниже приведена иллюстрация того, как различные наросты могут иметь одинаковое значение U, но заметно различающийся «фазовый сдвиг», который представляет собой способность секции здания задерживать теплопередачу. Важное соображение при проектировании определенных типов зданий, таких как помещения на крыше или легкие конструкции, такие как деревянный каркас.

Так как же производительность отдельной структуры может полностью свести на нет любую ожидаемую производительность, прогнозируемую исключительно на основе значений U?

Возьмем, к примеру, полостную стену; этот пример используется, потому что это по-прежнему наиболее распространенная форма домашнего строительства в Великобритании, где типичное значение U составляет (без изоляции) 1,5 Вт / м²K, а строительные нормы требуют минимум 0,18 Вт / м²K. Для внешней стены, очевидно, необходима какая-то форма изоляции, но даже если это вычислить, есть другие факторы, которые могут нанести ущерб прогнозируемому общему среднему значению U, а именно.

  • Внешняя температура
  • Излучательная способность материалов может оказывать влияние
  • Скорость ветра
  • Проливной дождь
  • Проницаемость (утечка воздуха)

Мы должны помнить, для чего существуют строительные нормы, они не библия качества для строителей это минимальные стандарты, взятые по отдельности, они могут показаться бессмысленными и могут помочь создать неподходящие решения или даже способствовать выбору материалов по одному показателю производительности, который может исключать другие косвенные преимущества или, что еще хуже, способствовать критическому сбою в более поздних функциях, поскольку может можно наблюдать с растущим числом проектов по модернизации изоляции, в которых косвенные преимущества альтернативных материалов (вероятно, не учитываемые по цене) были принесены в жертву достижению минимальной цены соответствия значения U, а результатом является сырость с последующим структурным повреждением.

Коэффициент теплопередачи имеет значение, но не менее, если не более важно, воздухопроницаемость. Пожалуйста, помните, что на характеристики стены влияют другие факторы, не учитываемые классификацией коэффициента теплопередачи.

Хотя лабораторные испытания коэффициента теплопередачи фиксируют влияние конвективных петель внутри изоляции, они не могут измерить объем утечки воздуха через реальную сборку стены после установки изоляции. На показатель воздухопроницаемости стены влияют:

  • плотность и сплошность изоляции,
  • наличие или отсутствие воздушной преграды в стеновом узле,
  • скорость ветра и
  • перепад давления снаружи и внутри стены.
  • Качество изготовления

Вернемся к нашей полой стене, теперь она включает интегрированную изоляцию, обычно PIR или минеральную вату. Мостики холода или тепловые мосты явно нарушают непрерывность изоляции и, таким образом, увеличивают общее значение коэффициента теплопередачи стены. Но существует менее очевидный тип мостика холода (показан слева), известный как тепловая петля: воздушный зазор более 1 мм между изоляцией и внутренним листом стены обеспечивает циркуляцию воздуха, создавая конвективные потоки и приводя к значительному увеличению общее значение U. Это было впервые представлено Яном Лекомптом в статье 1990, под названием «Влияние естественной конвекции в изолированной полости на тепловые характеристики стены». Кто из нас знает об этом и заботится об этом в своих деталях?

Каким бы хорошим ни было значение U изоляции, неправильная установка может полностью свести на нет все преимущества и вызвать другие нежелательные проблемы. Частью задач проектировщика должен быть выбор правильной изоляции для каждого применения, что ДОЛЖНО включать простоту установки и преимущества, выходящие за рамки одного значения U

. Есть еще одна причина, которую необходимо учитывать; качество сборки. Все расчеты, выполненные с использованием программного обеспечения для строительства, основаны на предположении, что элементы построены правильно и идеально, хотя большинство моделей допускают добавление допусков (или ошибок). производительность, чем предполагалось. Это не должно быть ковбойским строительством, это может быть непреднамеренным, большинство строителей не заметят расширенные зазоры по стороне изоляции, установленной между шпильками, поскольку визуально она может показаться тугой, но, как показывают многие примеры из реальной жизни, сложите вместе такие отказы. в некоторых случаях может привести к отставанию в производительности до 100%. Таким образом, строители должны учитывать простоту использования при спецификации, они также должны выбирать лучший продукт для каждого элемента, и там, где требуются специальные навыки или внимание к деталям, это должно быть частью технического задания строителя.

Что мы можем сказать о значениях U?
Коэффициент теплопередачи является очень полезным измерением, но то, что вы знаете коэффициент теплопередачи продукта, не означает, что вы знаете все необходимое для прогнозирования реального теплового потока через стену, пол или крышу.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
