Как правильно укладывать теплый пол под плитку: Электрический теплый пол под плитку – технология укладки

Укладка теплого пола под плитку своими руками

Ошибочно полагать, что напольные системы обогрева — излишняя роскошь. Скорее, это комфорт и экономия, особенно в тех комнатах, где планируется устройство покрытия из кафеля. Объясняется это просто: керамические изделия хорошо проводят тепло, поэтому греющие элементы в полу будут функционировать весьма эффективно. Надо сказать, что укладка теплого пола под плитку очень уместна при новом строительстве или замене старого напольного покрытия. В данной статье мы и расскажем о том, как выбрать и установить напольное отопление под кафельную плитку.

Какой тип теплого пола лучше подойдет под плитку

Для того, чтобы качественно сделать теплый пол под плиткой, следует выбрать тип нагревательных элементов из двух возможных вариантов:

• электрические;
• водяные.

В квартирах с централизованным теплоснабжением устраивать водяной напольный обогрев не имеет смысла. Подключать контур к центральному стояку, как и к сети ГВС, запрещается нормативными документами, поскольку это считается вмешательством в работу данных систем. По этой причине для плитки более всего подойдет электрический теплый пол. Его потребляемая мощность будет невелика, что вполне приемлемо для квартирной электросети. Опять же, греющий контур всегда можно выключить на то время, когда ванная не используется.

Другое дело, когда в  частном доме установлен индивидуальный источник тепла. Тогда нет смысла оплачивать электроэнергию, а проще установить теплый пол с водяными нагревательными элементами. Такое решение вполне логично, если в смежных комнатах тоже планируется выполнить водяные контуры, или же здание находится на стадии строительства и полы в ванной еще не сделаны. Здесь надо учесть один момент: в связи с тем, что теплопроводность керамического покрытия лучше, чем у деревянного паркета, линолеума или ковролина, шаг укладки труб контура под плитку должен быть больше (до 35 см).

Общие рекомендации по монтажу

Невзирая на то, что технология укладки электрического теплого пола под плитку отличается от монтажа водяной напольной системы, у них есть общие моменты и они весьма важны. Речь идет о качественной подготовке основания. Вне зависимости от типа применяемых нагревательных элементов процедуру надо выполнить очень тщательно, поскольку от этого зависит долговечность и эффективность работы напольного обогрева.

Поверхность бетонного основания должна быть максимально ровной. Выступы и наплывы бетона придется удалить, а выбоины и углубления – заделать цементно-песчаным раствором. Бывает, что количество дефектов слишком велико, в этом случае можно выполнить поверх некачественного покрытия тонкий слой бетонной подготовки с наполнителем из гравия или шлака. Чтобы впоследствии установить терморегулятор, в стене делается углубление, а под ним – строб под провода для присоединения контура и датчика температуры.

Следующий важный момент заключается в том, что установка теплого пола под плитку требует устройства гидроизоляционного и теплоизоляционного слоя. Гидроизоляция необходима на полах первого этажа, особенно когда они расположены на грунте. Для этой цели берут толстую полиэтиленовую пленку и раскладывают ее по всей площади комнаты с напуском на стены в 10 см. Стыки пленки делают внахлест и тщательно проклеивают скотчем. Далее, по всему периметру комнаты к стене закрепляют демпферную ленту.

При устройстве напольного отопления на плитах перекрытия над теплыми помещениями гидроизоляционный слой не требуется. Если же нижние этажи не обогреваются, прокладывание слоя пленки обязательно.

Многие инструкции монтажа теплых полов, составляемые менеджерами продающих компаний, гласят о том, что утеплять перекрытия над теплыми этажами не нужно. На самом деле слой теплоизоляции нужен всегда, но его толщина бывает различной и зависит от вида основания. На перекрытия над отапливаемыми этажами следует класть пенопласт толщиной 30—50 мм и плотностью не менее 35 кг/м3 или экструдированный пенополистирол 20 мм.

Благодаря этому все тепло, отдаваемое греющим контуром, будет поступать в наше помещение, а не в соседнее, находящееся снизу. Перекрытия над подвалами утепляются пенопластом толщиной 80 мм, а для полов на грунте нужен слой не менее 100 мм той же плотности. Прежде чем монтировать нагревательные элементы, по утеплителю надо расстелить фольгированную теплоотражающую пленку.

Чтобы хорошо и надолго уложить теплый пол под плитку, нужно приобретать качественные материалы. Не стоит гнаться за дешевизной, особенно при покупке труб, кабелей и других комплектующих напольных систем обогрева. Помните, что любая неисправность греющего контура приведет к демонтажу всего или части покрытия из плитки, а это недешево. Не пытайтесь с целью экономии приспособить для пола плитку, предназначенную для стен или некондиционные керамические изделия, они могут потрескаться.

Электрический теплый пол

Нагревательные напольные системы примечательны своим разнообразием, от этого зависит и технология их устройства. В ситуации, когда в помещениях укладывают плиточные полы, из всех существующих видов электрических нагревателей применяются следующие:

• кабельные нагревательные маты;
• сетки из отдельных угольных стержней;
• кабельные системы.

Помимо вышеперечисленных существуют еще нагреватели пленочного типа. Однако, монтаж инфракрасного пленочного теплого пола осуществляется под финишные покрытия сухим способом, устройство стяжки или нанесение клеящей смеси для кафеля не рекомендуется.

Прокладывать кабельные системы в ванной под плитку имеет смысл только тогда, когда вы устраиваете такое же отопление во всей квартире, поскольку технология устройства кабельных контуров предусматривает заливку стяжки. Это усложняет процесс и растягивает его во времени, раствору потребуется для полного застывания 28 дней, только потом можно класть кафель. Гораздо удобнее положить теплый пол без стяжки, используя в качестве греющих элементов кабельные маты или стержневые нагреватели. Технология тут проста:

• на подготовленном основании раскатывается термомат или сетка из стержневых элементов и надежно фиксируется. Не следует размещать нагреватели в полу под ванной, стиральной машиной или мебелью. Это не имеет смысла, кроме того, изделия могут выйти из строя от перегрева.
• устанавливается терморегулятор и датчик температуры на места, подготовленные еще до того, как стелить теплый пол. Дальше осуществляются все подключения в соответствии со схемой, прилагаемой к изделию, проверяется сопротивление контура.
• при монтаже в комнате с повышенной влажностью клеящая смесь для плитки наносится в 2 слоя. Сначала ложится первый слой, покрывающий кабель или угольный стержень, ему дают время застыть. Затем поверхность покрывается гидроизоляционным составом, и только потом можно наносить второй слой клея и укладывать плитку на пол.

В комнатах с нормальной влажностью, например, кухне, класть клеящую смесь в 2 слоя с гидроизоляцией не нужно, достаточно нанести плиточный клей 1 раз толщиной не менее 20 мм над кабелем. Операцию по нанесению следует производить пластмассовым зубчатым шпателем, чтоб не повредить изоляцию проводов.

По истечении времени, отведенного на застывание клея инструкцией, напольное отопление можно включить и эксплуатировать.

Водяной теплый пол

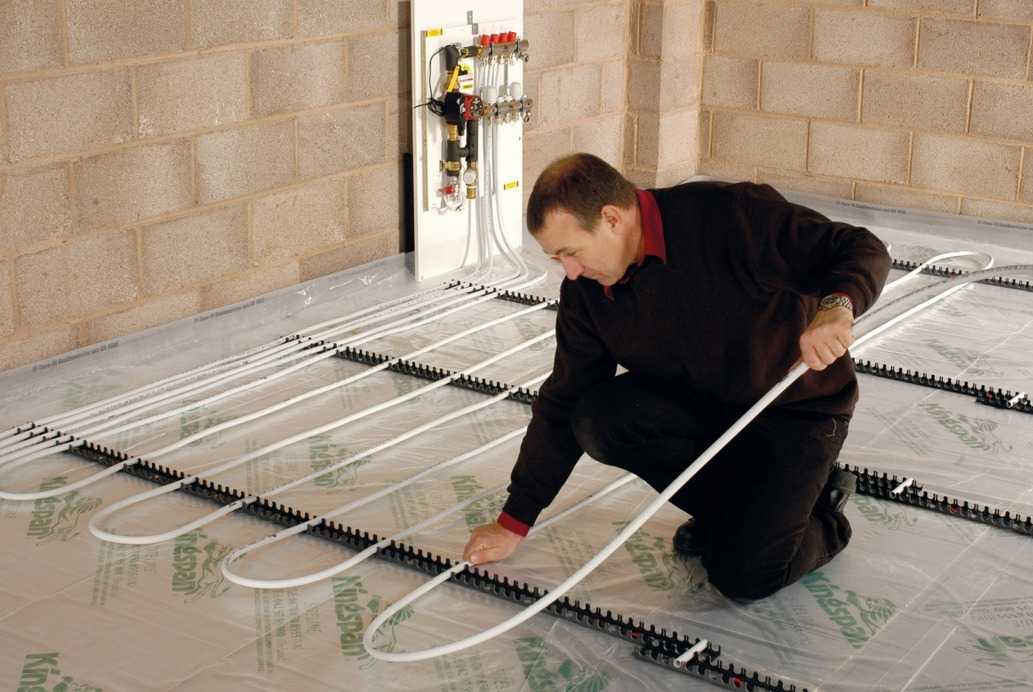

Технология, по которой производится укладка водяного теплого пола под плитку, предусматривает заливку стяжки, после того как трубы греющего контура разложены на готовом основании с утеплителем. Крепление труб выполняется пластмассовыми фиксаторами различных типов. Другой распространенный способ – это взять арматурную сетку с размером ячейки, равным шагу укладки контура, и поместить ее поверх теплоизоляции. После этого труба прикрепляется к прутьям сетки с помощью пластиковых хомутиков.

Подводки от контура подключаются к распределителю, система заполняется водой и проверяется на герметичность. После этого ставятся маяки, размешивается раствор и выполняется заливка стяжки по всем правилам проведения подобных работ. При этом следует помнить, что толщина стяжки над верхом трубы должна быть не менее 30 мм.

Последний этап – укладка керамической плитки, к нему приступают, когда стяжка окончательно застынет. В этом случае надо соблюдать минимальную толщину клея, указанную в инструкции. Включение системы в работу возможно после того, как клеящая смесь высохнет.

Заключение

Теплый пол под плитку. Как выбрать?

Думаете, что плитка в доме на полу – это холодно?

Эра шерстяных носков и бабушкиных ковров давно в прошлом!

Сегодня в профилактический летний период «без горячей воды» нас спасает бойлер, а комфортное круглогодичное хождение босиком по полу обеспечивает система «теплый пол».

Продумывая напольное покрытие, стоит обратить внимание на его долговечность, красоту и практичность. Материал должен не боятся сырости, химически активных веществ, хорошо справлятся с механическими нагрузками и перепадами температур.  Керамическая плитка – один из самых популярных видов отделки для пола в гостиной, кухне, коридоре и ванной комнате.

Благодаря высокой теплопроводности, плитка – это идеальное покрытие под систему «теплый пол». Она практически на все 100% экологична и легко переносит многочисленный циклы нагрева-холода.

Если сравнивать с радиаторной системой обогрева, укладка теплого пола имеет ряд преимуществ: сохраняется естественная влажность воздуха в помещении, равномерно распределяется тепло, ну и, конечно же, позволяет круглый год с удовольствием ходить босиком по полу.

Как же правильно выбрать теплый пол?

Давайте вместе остановимся на видах и характеристиках этой системы отопления.

Водяной теплый пол

Самая простая система обогрева. Принцип работы основан на использовании воды, подогретой до определенной температуры и циркулирующей по скрытому водопроводу.

Не стоит выбирать водяную систему для квартиры в многоэтажном доме. Это связано с неудобствами, которые могут возникать из-за подключения к централизованному отоплению и возможным последствиям аварии.

А вот для частных домов таких ограничений нет. Стоит отметить сложность монтажа такой системы, а также обязательное использование дополнительного оборудования (водяного насоса).

Обогрев системы осуществляется металлопластиковыми, нержавеющими и медными трубами, которые не подвержены коррозии. Из электрического котла горячая вода подаётся к насосу, который направляет её по всем выложенным трубам. Вода, которая передала полу свою тепловую энергию, возвратится в котёл холодной, и затем процесс повторится.

Правильно смонтированные водяные полы становятся надежным и эффективным источником тепла и позволяют снизить энергопотребление примерно на 20%-30%.

Электрический теплый пол

Электрическая система обогрева пола используется чаще всего как дополнение к центральной или индивидуальной системе отопления. Ей характерен быстрый прогрев, легкий монтаж и отсутствие необходимости заливать цементную стяжку, которая поднимет уровень пола.

Вариантов электрического пола под плитку может быть несколько:

• кабельные
• в виде нагревательных матов
• пленочные (инфракрасные)

Особенности каждого из видов теплых полов связаны с нагревательным элементом. Хотя все они решают одинаковую задачу, но в каждом случае совсем по-разному.

Нагревательный кабель — это одно из самых надежных решений при устройстве теплого пола. Принцип монтажа достаточно простой – на подготовленную поверхность змейкой укладывается кабель и фиксируется специальными зажимами или монтажной лентой. Под подготовкой подразумевается укладка термоизоляции с отражателем (фольга с пробкой или полипропиленом), чтобы тепло не уходило в пол, а отдавалось на поверхность. Затем на расчетное место устанавливаются датчики и можно приступать к укладке финишного покрытия.

Нагревательный кабель очень удобно укладывать – он легко обходит все препятствия, к примеру, унитаз в туалете или ванной, но весьма вероятно, что понадобится помощь специалиста в расчете оптимальной длины провода. Однако укладывать его необходимо в слой цементно-песчаной стяжки толщиной 30-40 мм, а уже затем на стяжку, укладывать плитку при помощи клея, что является заметным недостатком.

Несколько иначе работают нагревательные маты. На сегодняшний день они являются самым хорошим решением для обустройства теплого пола под плитку, потому как нет необходимости в обустройстве дополнительной стяжки. Благодаря тому, что маты располагаются в слое клея, на который укладывается плитка, увеличения высоты пола практически не происходит. При пропускании электрического тока кабель нагревает непосредственно покрытие.

Совсем другой принцип обогрева реализуется при использовании инфракрасной пленки. В ней выполнены специальные токопроводящие дорожки, при протекании тока через которые появляется инфракрасное излучение. Оно обогревает непосредственно воздух, поверхность пола и окружающие предметы. Размещается пленка, как и нагревательные маты, на полу, непосредственно в клеевом растворе под напольным покрытием. Для повышения эффективности его работы под нагревателем выполняют теплоизолирующий слой с отражающей пленкой.

Стоит отметить, что теплый пол под плитку должен иметь соответствующие документы – инструкцию по эксплуатации и гарантийный талон с длительной гарантией.

Лучший теплый пол под плитку – тот, который обеспечит вам комфортные условия именно в вашем доме. Есть множество производителей теплых полов, но при выборе отопительной системы имеет смысл купить не просто хорошую, а самую лучшую и по разумной цене.

С сети салонов  «Керамин» вы всегда сможете получить профессиональную консультацию по выбору подходящей системы «теплый пол», которые имеют все необходимые документы и сертификаты, а также рассчитать нужное количество и размер нагревательных матов и приобрести необходимую продукцию.

Теплый пол с плиткой: ответы на ваши вопросы

Теплый пол с плиткой хорош для того, чтобы ваши холодные ноги согрелись (Изображение предоставлено: Getty Images)

Укладка плитки на пол с подогревом — отличный способ обогреть дом и при этом получить желаемую отделку пола.

Теплый пол уже много лет является популярной альтернативой традиционным радиаторам благодаря низким эксплуатационным расходам и постоянной комфортной температуре.

Вот наш экспертный справочник обо всем, что вам нужно знать о плитке и напольном отоплении.

Работает ли пол с подогревом с плиткой?

«Плитка идеально подходит для полов с подогревом, особенно для низкотемпературных систем на водной основе, благодаря своей превосходной долговечности и теплопроводности, что обеспечивает быстрое время нагрева, что делает ее очень эффективным выбором», — говорит Джеймс Ллойд, консультант по спецификациям из Группа Wunda (откроется в новой вкладке).

«Существует несколько различных типов напольного отопления, но все они следуют одной и той же концепции обогрева верхнего этажа, либо путем циркуляции нагретой воды по пластиковым трубам, либо с помощью нагреваемого электрического мата под полом, некоторые электрические системы напольного отопления используют инфракрасный, но он очень похож на электрическую систему матирования». 9№ 0003

Плитка идеально подходит для напольного отопления, особенно в системах с водяным охлаждением, требующих обогрева при низкой температуре в течение всего дня (Изображение предоставлено Wunda Group)

Можно ли использовать все виды напольного отопления с плиткой?

Поверх мокрых и электрических систем напольного отопления можно укладывать как керамогранит, так и керамическую плитку. «На рынке существует несколько различных типов напольного отопления, и каждый из них имеет свои ограничения совместимости, когда речь идет о типе напольного покрытия, укладываемого сверху», — объясняет Колин Линкольн-Эванс, покупатель в Tile Mountain . .

При покупке плитки обычно указывается, подходит ли она для напольного отопления или нет. Если нет, то уточните у производителя.

«Однако независимо от того, устанавливаете ли вы напольное отопление с водяной системой или для [установки электрического теплого пола], важно всегда использовать гибкий клей, такой как Mapei Keraquick [например, от Tile Giant (opens in new tab )] и убедитесь, что у вас есть подходящее основание для укладки».

Может ли пол с подогревом расколоть плитку?

«Правильный ввод UFH в эксплуатацию и использование гибкого клея и затирки должны гарантировать, что затирка и плитка не треснут», — объясняет Колин Линкольн-Эванс.

Для дальнейшего снижения риска растрескивания напольного покрытия при укладке поверх системы теплого пола необходим ровный пол.

«В идеальном мире системы напольного отопления всех типов должны быть установлены поверх полностью затвердевшей, абсолютно ровной бетонной стяжки толщиной от 60 до 75 мм», — продолжает Колин. «Если это невозможно, вы должны приложить максимальные усилия, чтобы убедиться, что основание черного пола подходит для вашей конкретной системы подогрева пола.

«Убедиться в том, что ваш черный пол — это всегда хорошее место для начала — использование выравнивающей смеси перед установкой напольного отопления поможет предотвратить растрескивание и смягчит любые холодные/горячие точки, а также равномерно рассеет тепло и защитит комплекты во время установки. При установке на половые доски или балки без шпунта и паза вам потребуется использовать подкладочную доску, опять же, убедившись, что она подходит для вашего типа укладки. Когда эти подложки будут на месте, вы можете установить плитки как обычно».

Основание пола должно быть красивым и ровным для установки напольного отопления и облицовки плиткой (Изображение предоставлено Getty Images)

Какая плитка лучше всего подходит для напольного отопления?

«Большинство видов керамогранита и керамической плитки подходят для использования с подогревом пола, равно как и плитка из натурального камня , включая известняк, мрамор, сланец, терракоту и плитку из карьера», – говорит Колин Линкольн-Эванс из Tile Mountain.

«Плитка является наиболее теплопроводным напольным покрытием, но есть много других повседневных вариантов, которые хорошо работают, включая ковер, инженерную древесину, ламинат и винил», — добавляет Джеймс Ллойд из Wunda. «Плитка из керамогранита с эффектом дерева сочетает в себе «лучшее из двух миров», поскольку вы можете получить вид дерева с высокой теплоотдачей и быстрым временем нагрева плитки».

Как снять плитку с подогревом пола

Хотя снять плитку с пола, не повредив систему подогрева пола, может быть сложно, это возможно. Рекомендуется использовать ручные инструменты, чтобы сначала удалить затирку, прежде чем поднимать плитку, но этот процесс занимает много времени, и риск возникновения проблем с подогревом пола очень высок.

Обратите особое внимание на то, чтобы не повредить коллектор напольного отопления или любую проводку, идущую к термостату напольного отопления.

Можно ли укладывать Karndean, дерево, ковер или другие материалы поверх плитки с подогревом пола?

Укладка другого типа напольного покрытия поверх плитки над системой подогрева пола, как правило, не рекомендуется, но если вы хотите изменить стиль и не хотите рисковать повреждением, снимая плитку, тонкий ламинат будет лучшим решением.

лучший вариант. Часть остаточного тепла от плитки все же должна проникнуть в верхний слой, но эффект будет уменьшен и замедлен.

«Как правило, полы из массива дерева не подходят для использования с подогревом пола, независимо от того, является ли это «мокрой» системой, комплектом ковриков или комплектом кабелей, если это прямо не указано производителем», — говорит Колин Линкольн. Эванс из Тайл Маунтин. «Однако инженерная древесина, как правило, подходит, поскольку она менее склонна к движению и расширению под воздействием тепла и влажности».

Дополнительную информацию о различных материалах можно найти в наших руководствах по напольному отоплению с ковровым покрытием и деревянным напольным покрытием с подогревом.

Получайте последние новости, обзоры и советы по продуктам прямо на свой почтовый ящик.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.

Помощник редактора Эми начала работать в отделе жилищного строительства и ремонта в 2018 году. Она интересуется методами устойчивого строительства и всегда следит за последними дизайнерскими идеями. Эми взяла интервью у бесчисленного количества самостоятельных строителей, реставраторов и расширителей об их опыте для журнала Homebuilding & Renovating. В настоящее время она ремонтирует дом середины прошлого века вместе со своим партнером на основе «сделай сам» и недавно оборудовала собственную кухню.

How To — Электрическое отопление пола

Нарастающей тенденцией в мире влажных помещений является установка подогрева пола. Наряду с набором аксессуаров для ванных комнат полы с подогревом добавляют идеальный завершающий штрих любой роскошной ванной комнате в Великобритании. Это расслабляющее ощущение после горячего душа больше не будет прерываться ступанием на холодную плитку – блаженство! То, что когда-то считалось принадлежностью ванной комнаты для самых богатых домохозяйств, теперь стало гораздо более доступным и доступным, и вы должны предлагать его большему количеству своих клиентов. Убедитесь, что вы соответствуете ожиданиям вашего клиента, установив теплый пол с первого раза, используя приведенные ниже советы.

Подготовка имеет ключевое значение

Как и в любом успешном проекте, тщательная подготовка и планирование являются ключевыми, так как это поможет снизить вероятность возникновения проблем в долгосрочной перспективе. Возьмите на вооружение известную поговорку «Семь раз отмерь, один раз отрежь» — но в этих обстоятельствах дважды отмерь и закажи один раз, чтобы не заказывать больше материалов, чем тебе нужно. В рамках подготовки тщательно измерьте пол душевой комнаты, избегая любых зон с постоянными приспособлениями, таких как туалет или ванна, чтобы сэкономить на материалах и затратах.

Кроме того, прежде чем приступить к работе, убедитесь, что ваше рабочее место чистое и аккуратное. Если вы сделаете это заранее, это позволит вам работать более эффективно, а также избежать необходимости заниматься этим позже, что может быть сложно, когда вы находитесь в процессе установки напольного отопления. Кроме того, убедитесь, что вы проверили, что пол ровный, и даже убедитесь, что установка проходит гладко, насколько это возможно.

Приступая к работе…

1) Использование укладки на черный пол

Как следует из названия, этот шаг включает в себя установку термопанелей под пол с подогревом для ограничения потерь тепла. Объясните своему клиенту, что, хотя это необязательный шаг в работе, это сделает систему более эффективной и поможет сэкономить деньги в долгосрочной перспективе. Кроме того, как только задание будет запущено, будет непросто войти и внести это изменение позже.

2) Разместите пол с подогревом

Когда вы получите теплый пол, вы увидите электрический провод, прикрепленный к свернутому сетчатому листу. Это означает, что когда дело доходит до позиционирования, работа не может быть проще! Раскатайте сетку, чтобы покрыть поверхность душевой комнаты, оставив 150 мм между краем напольного отопления и стеной ванной комнаты.

При сворачивании углов или работе с неудобными участками сетку (обратите внимание, а не электрический провод) можно разрезать и повернуть, чтобы она соответствовала области, с которой вы работаете. При необходимости вы можете полностью удалить часть сетчатого покрытия. Это при условии, что провода находятся на расстоянии не менее 50 мм друг от друга, и вы гарантируете, что свободные провода прикреплены к полу лентой. Верхний совет: прежде чем приступить к размещению напольного отопления, убедитесь, что вы видите два провода, которые выходят из начала сетчатого листа, так как они будут прикреплены к термостату, поэтому вам нужно убедиться, что они находятся рядом с тем местом, где ваш клиент хотел бы видеть свой термостат.

3) Установка датчика отопления

Для работы с термостатом и проверки температуры пола необходима установка датчика отопления. Этот датчик должен быть размещен между двумя линиями проволоки внутри сетки и находиться близко к краю комнаты, где вы планируете установить термостат.

4) Подключение термостата

При подключении термостата рекомендуется использовать руководство, прилагаемое к термостату, так как каждая модель немного отличается.
