Как соединить провода в распределительной коробке

Все работы, проводимые в области электротехники, требуют тщательного и взвешенного подхода. Каждая операция должна проводиться в строгом соответствии с технологией. Поэтому довольно часто, у начинающих электриков, возникает вопрос, как соединить провода в распределительной коробке.

Содержание

Назначение и типы распределительных коробок

В квартире или частном доме распределение электрических сетей начинается со щитка, установленного на входе. Однако, как показывает практика, в каждом помещении требуется дополнительное распределение проводов, в связи с наличием нескольких точек подключения, в основном, выключателей и розеток. Все линии, проведенные к этим точкам, соединяются в распределительных коробках. Таким образом, кроме надежного соединения, обеспечивается свободный доступ к проводам и кабелям для выполнения различных операций.

В зависимости от типа установки, распределительные коробки могут быть наружными или внутренними, предназначенными для скрытого монтажа. Во втором случае в стене готовится отверстие по размеру распределительной коробки. После монтажа крышка коробки будет находиться в одной плоскости с поверхностью стены. Наружная коробка закрепляется к поверхности стены и закрывается отделочными материалами, например, гипсокартонными плитами.

Распределительные коробки обычно имеют круглую или прямоугольную форму. Они оборудуются четырьмя выводами, а в некоторых конструкциях их может быть и больше. В каждом выводе есть резьба или штуцер для более удобного крепления гофрированных шлангов или пластиковых труб, куда укладываются провода. В дальнейшем, это значительно облегчает замену поврежденного кабеля. Он легко отсоединяется в коробке, а затем – от выключателя или розетки и вытягивается через трубу. Точно так же на его место прокладывается новый провод.

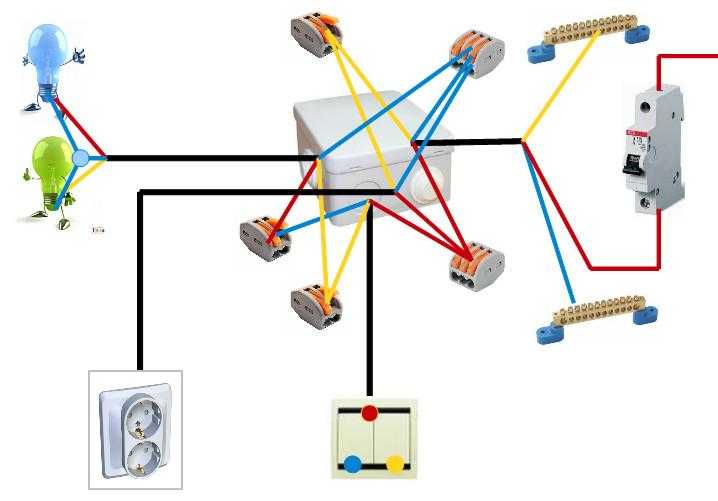

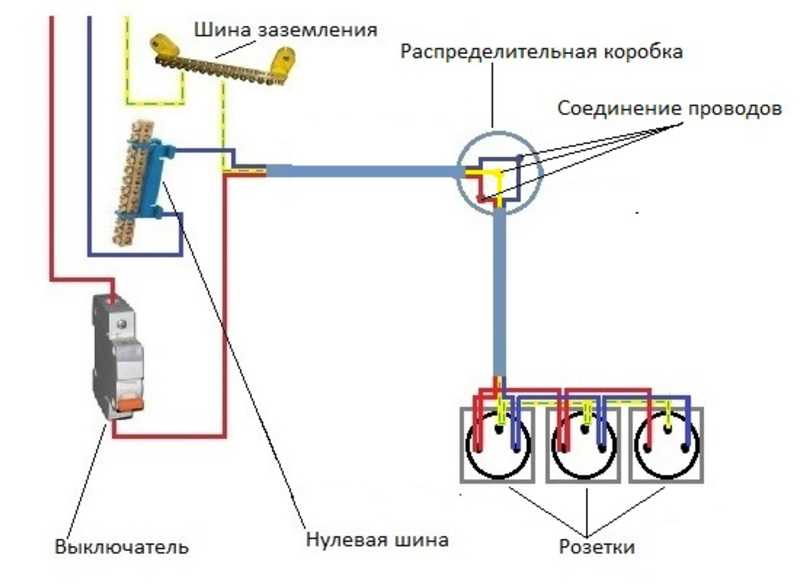

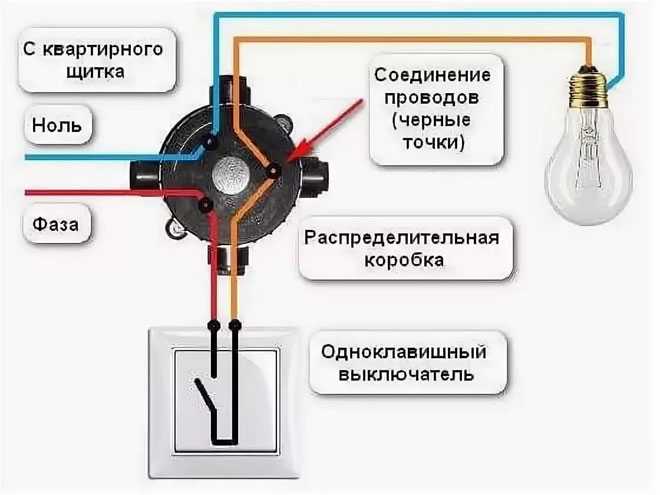

Схема соединения проводов в распаечной коробке

Способы соединения проводов в распределительных коробках

Соединение кабелей и проводов в распределительных коробках можно выполнить по-разному. Наиболее простым способом, хотя и не вполне надежным, считается обычная скрутка. Из-за слабого и ненадежного контакта может произойти перегрев и короткое замыкание проводов. Данный метод рекомендуется использовать временно, например, для того, чтобы проверить, как работает собранная схема. Тем не менее, даже при временной эксплуатации, рекомендуется соблюдать определенные правила скрутки.

У многожильных проводов зачистка изоляции выполняется примерно на 4 см. Провода разделяются между собой на расстояние около 2 см. Соединение осуществляется до стыка не разделенных жил. Проводники вначале закручиваются пальцами, а затем скрутку следует надежно затянуть плоскогубцами и заизолировать с помощью ленты или термоусадочной трубки. Соединение одножильных проводов выполнить значительно проще. Они скручиваются между собой на всю длину участка, очищенного от изоляции.

Для скруток нередко используются специальные монтажные колпачки. Они обеспечивают более надежное соединение, качественный контакт и изоляцию. Каждый колпачок состоит из двух частей: наружной – пластиковой и внутренней, с металлической частью в виде конуса, внутри которого имеется резьба. Данное соединение позволяет увеличить площадь соприкосновения и отлично подходит для двух и более проводов. Сам процесс скрутки очень простой. Нужно снять изоляцию примерно на 2 см и слегка закрутить соединяемые концы. Затем на скрутку нужно надеть колпачок и провернуть с усилием несколько раз, чтобы провода попали внутрь. Размеры колпачков выбираются в соответствии с сечением и количеством соединяемых проводников.

Одним из самых надежных способов считается пайка. Перед соединением провода необходимо залудить канифолью или специальным паяльным флюсом. Затем проводники скручиваются, олово берется на разогретый паяльник и скрутка прогревается до тех пор, пока расплавленный металл не затечет между витками. Соединение полностью обволакивается, благодаря чему устанавливается качественный контакт.

При наличии инверторного сварочного аппарата, соединение проводов можно выполнить с помощью сварки, осуществляемой поверх всего места скрутки. Если сечение жилы составляет 1,5 мм2, необходим ток на 30А, при сечении 2,5 мм2 – 50А. Сварка медных проводников выполняется графитовыми электродами. Заземление аккуратно соединяется с верхней частью скрутки, а к нижней части подносится электрод. После короткого касания появляется дуга, производящая мгновенную сварку. Место соединения должно остыть, после чего его нужно заизолировать.

Соединяя провода в распределительной коробке, надо не забывать и о клеммных колодках. Они могут быть винтовые или с зажимами. В определенное место вставляется нужное количество проводников, после чего они надежно соединяются с помощью винтов.

Монтаж распаечной коробки

Электрика в квартире или доме. как соединить провода в распределительной коробке

Содержание

Способы соединения проводов
Опрессовка и болтовой способ – еще два варианта
Способы соединения проводов в распределительных коробках
Виды разрешенного использования земельных участков
Светильники-горшки для уличных цветов
6 Опрессовка и болтовой способ – еще два варианта
Соединение проводов
Каким способом лучше всего соединять провода в распределительной коробке
2 Разновидности и особенности распределительных коробок
Основное правило проводки – соблюдаем параллели и перпендикуляры
Способы соединения проводов в распределительной коробке
Коронка по бетону: фото, видео, разновидности, как правильно выбирать насадку
Декорируем лестницу в доме при помощи подсветки ступеней
Как правильно соединить провод в распределительной коробке
Пружинные клеммы
Примеры готовых строений
Варианты оформления интерьера девичьей комнаты

Если вы решили самостоятельно сделать проводку в доме или квартире, тогда вам надо ознакомиться с основами мастерства, а также приобрести качественный инструмент. Такой можно заказать на https://letra.by, он будет служить долго и значительно облегчит работу.

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

сварочный аппарат на 24В мощностью от 1 кВт;
флюс;
угольный электрод;
защитные средства (перчатки, маску/очки).

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

счистить с концов проводов примерно по 5 мм изоляции;
вставить провода в зажим и затянуть винтом.

Болтовые соединения

Болтовые соединенияОконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Опрессовка и болтовой способ – еще два варианта

Соединить провода в распределительной коробке можно еще двумя способами. Опрессовка – это закрепление скрутки с помощью гильзы из того же материала, что и проволока внутри. Гильза также должна быть подходящего диаметра, чтобы после того, как вы вставите внутрь провода, оставалось минимум свободного места. Гильза надевается на зачищенные и скрученные концы и фиксируется специальными клещами. Обычными плоскогубцами едва ли удастся добиться качественного соединения.

Вариант, когда кабель соединяют с помощью болтов, надежен, но практически не используется из-за сложности и объемности по сравнению с другими вариантами. Для него из зачищенных концов проволоки делают колечки, чередуя их с шайбами, нанизывают на болт и затягивают гайкой. Всю конструкцию изолируют.

Способы соединения проводов в распределительных коробках

При наличии инверторного сварочного аппарата. соединение проводов можно выполнить с помощью сварки, осуществляемой поверх всего места скрутки. Если сечение жилы составляет 1,5 мм2, необходим ток на 30А, при сечении 2,5 мм2 – 50А. Сварка медных проводников выполняется графитовыми электродами. Заземление аккуратно соединяется с верхней частью скрутки, а к нижней части подносится электрод. После короткого касания появляется дуга, производящая мгновенную сварку. Место соединения должно остыть, после чего его нужно заизолировать.

Виды разрешенного использования земельных участков

Светильники-горшки для уличных цветов

6 Опрессовка и болтовой способ – еще два варианта

Опрессовка проводов

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа

Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.

Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов. как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований

Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки

Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод. Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки

Эти наконечники крепятся к проводу методом опрессовки.

Каким способом лучше всего соединять провода в распределительной коробке

Выше представленны все разрешенные методы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире или доме. Каждый из них имеет свои особенности, сильные и слабые стороны. Очевидно, что выбор стоит делать между двумя:

1. Сварку проводов, однозначно нужно рассматривать в первую очередь, т.к. такой метод соединения проводов гарантирует максимальную надёжность всей проводки. Если вы хотите быть полностью уверенными в своей электросети, а как известно соединения самые узкие места любой электропроводки, я рекомендую взять сварочный аппарат в аренду, купить или собрать самому, чтобы иметь возможность сварить провода в коробках.

2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто хочет сделать проводку быстро, при этом получив достаточно качественное соединение

Очень важно в таком случае, правильно рассчитать электропроводку и не перегружать её. Очень многие электромонтажники, не только самоучки, выбирают в последнее время именно клеммы, из-за простоты и скорости монтажа

Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал – гильзы.

А если вы знаете, еще удобные разрешенные способы соединения проводов при электромонтаже – оставляйте комментарии. Кроме того, напишите о вашем опыте, какому способу соединения и почему вы отдаёте предпочтение. Думаю, это будет полезно всем! Так же, как обычно, приветствуются любые комментарии по теме, вопросы, обсуждения!

2 Разновидности и особенности распределительных коробок

В зависимости от условий (толщина стен, этап ремонта), можно использовать коробки двух типов:

внутренние, для которых в стене фрезой высверливается отверстие нужного диаметра и глубины,

наружные, которые крепятся поверх стены.

Конечно, с точки зрения дизайна предпочтительнее первый вариант, тем более что крышку такой распределительной коробки можно спрятать за отделочными материалами. Главное предварительно составить схему электрики в доме, чтобы потом, в случае ремонта проводки, не искать ключевые узлы. У наружных коробок, которые, конечно, трудно будет спрятать или замаскировать, есть свое преимущество: в случае неполадок вам не придется портить финишное покрытие стен. По форме, размеру и материалу распределительные коробки также весьма разнообразны.

Монтирование распределительной коробки

С формой и размером обычно определяются в зависимости от сделанных строителями отверстий, или по имеющимся в наличие фрезам или коронкам, которыми эти отверстия будут делать. Главное, чтобы размер соответствовал количеству проводов, которые предполагается соединять. Это напрямую влияет и на удобство, и на качество работы. Материал большой роли не играет, все представленные на рынке варианты долговечны, и выбор обусловлен в первую очередь личными предпочтениями и финансовыми возможностями. Единственный важный момент – если вы использовали гофрошланг, покупайте коробки, в которых предусмотрено его подсоединение.

Почему не стоит пренебрегать распределительными коробками?

1. Они облегчают ремонт электропроводки, помогают найти поврежденный участок и заменить его.
2. Чаще всего соединения проводов становятся слабыми местами системы и периодически выходят из строя. В коробке их легче осмотреть еще на этапе профилактики.
3. С точки зрения пожарной безопасности коробки существенно повышают устойчивость дома перед огнем.

4. Экономят время и деньги, поскольку без них кабель придется тянуть от электрощитка к каждой розетке. Кстати, как разобраться в многочисленных брендах розеток, можно прочесть в статье на нашем сайте со ссылке.

Основное правило проводки – соблюдаем параллели и перпендикуляры

Если есть возможность самостоятельно проложить новый кабель или заменить старый, строго придерживайтесь основных правил. Это облегчит любые последующие работы и обезопасит от вероятности попасть в провод под напряжением. Существует нормативный документ (Правила устройства электроустановок), который регламентирует все этапы работы. Напоминаем, что проводить каждый из них необходимо при отключенном электричестве! Провода всегда должны быть уложены в специальные штробы в стене на высоте 15 см от уровня предполагаемого потолка, параллельно ему.

Опускать кабель к розетке или к выключателю необходимо строго вертикально, перпендикулярно основной проводке. Обходя оконный или дверной проем, ведите параллельную линию на расстоянии 10 см от откоса. Монтировать кабель лучше в специальный гофрошланг или кабель-канал для электропроводки. Это существенно облегчит последующую замену поврежденного участка, поскольку сам провод не будет зацементирован в процессе отделки, вы легко сможете вытащить его и вставить новый. По мере необходимости в месте соединения всех ответвлений устанавливают распределительную коробку, их в квартире бывает несколько, в зависимости от числа подключений.

Способы соединения проводов в распределительной коробке

Способов соединения проводов в распределительных коробках, при монтаже электропроводки или просто удлинении электрических линий, достаточно много, но не все они разрешены, не все одинаково надежны. При этом, правила соединения однопроволочных проводов и многопроволочных, из-за их конструктивных отличий, различаются.

В первую очередь, выбирая способ соединения, нужно обратится к ПУЭ (Правила устройства электроустановок), основному документу, регламентирующему монтаж электропроводки.

Согласно пункту 2.1.21, из ПУЭ 7го издания:

Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Единственное, что я бы добавил к этому – требования ГОСТ Р 50571.15-97, в котором не рекомендуется пайка проводов при соединении, поэтому, этот способ мы рассматривать не будем. Наша задача выбрать только самые надежные и удобные способы, пайка же, по этим параметрам, не подходит.

Коронка по бетону: фото, видео, разновидности, как правильно выбирать насадку

Декорируем лестницу в доме при помощи подсветки ступеней

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок), СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85

3. Производство электромонтажных работ

Раздел: Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011.

526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

— материал проводника и его изоляцию;

— число и форму проводов, формирующих проводник;

— площадь поперечного сечения проводника;

— число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Мы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.

Опрессовка (гильзовка)

Рекомендуют все нормативы

Очень качественно соединение, большая площадь контакта. Недостаток пожалуй один, гильза большая по размеру и приходится делать большие распределительные коробки, что отражается на дизайне помещения.

Гильза, скрутка и клемма Ваго

Фото и краткое описание

Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.

Сварка

Рекомендуют все нормативы

Хороший контакт, малые габариты. Недостаток, проблематично проварить соединение большого количества проводов не повредив изоляцию (очень сильный нагрев).

Пайка

Предписывает применение только ПУЭ, СНиП умалчивает, а ГОСТ вообще рекомендует избегать соединения с помощью пайки.

Качественно спаять даже два провода достаточно сложно, но если удастся соединение будет качественным. Пропаять пять, шесть и более проводов практически не реально, тем более под потолком или в трудно доступном месте, куда большинство заказчиков просит поставить распределительную коробку, чтоб глаза не мозолила.

Скрутка

Запрещена

Хотя лучше еще никто не придумал. Всегда сначала провода скручивают, а потом варят, паяют, обжимают. Не буду агитировать, будем соблюдать правила, скрутка в чистом виде – ЗАПРЕЩЕНА!

СИЗ, клемма Ваго и винтовой сжим

Фото и краткое описание

Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы

Пружинные клеммы

Это более современное изобретение, которое стало незаменимым и эффективным помощником при выполнении таких работ. В отличие от предыдущего варианта, вместо винта используется специальный механизм, который позволяет аккуратно зафиксировать провод, не повреждая его. Принцип соединения очень прост, зачищенные концы вставляют в отверстия коробки. На рынке можно найти несколько моделей этих изделий. Они бывают одноразового и многоразового типа. Одноразовые колодки предназначены для одноразового использования, в случае их повреждения, и необходимости замены, колодки необходимо заменить на новые, так как предыдущие уже сохранить не получится.

Они повторно не используются. Цена на многоразовые клеммы немного больше, но зато вы сможете менять провода и соединять их заново, используя одни и те же пружинные клеммы. Достоинства:

возможность соединения проводов из алюминия и меди;
возможность соединения нескольких жил за один раз;
соединение тонкого многожильного провода без повреждений;
компактные размеры;
для работы не понадобится много времени;
качественное соединение;
встроенный индикатор, для контроля работы электросети.

Единственный недостаток таких клемм – их высокая цена.

Примеры готовых строений

Бани из бруса с мансардой. Пример совмещения кровли с полезной площадью, в которой можно отдыхать.

План каркасной бани 6 х 6 метров. Так рисуется план-схема, которая дает наглядное представление о будущем объекте.

Конструкция бани из бревен. Подобный материал успешно применяется на протяжении многих лет.

Обзор проекта бани 6 х 6 метров смотрите в следующем видео.

Варианты оформления интерьера девичьей комнаты

electric — Могу ли я использовать распределительную коробку в цепи 30 ампер 240 В?

Я хочу перевезти электрическую сушилку. Схема 240В 30А. Могу ли я использовать распределительную коробку (оставляя ее доступной)? Цель состоит в том, чтобы не переделывать весь кабель. Провод 10-3 (черный, красный, белый, голый).

Местонахождение: Квебек, Канада.

электрическая
распределительная коробка

Распределительная коробка — это просто метод. Ваш вопрос: «Могу ли я расширить схему сушилки?»

Проблема с сушилками связана с заземлением. Многие контуры сушилки были установлены с 3-проводной 10/3 без заземления (черный белый красный), а некоторые были незаконно установлены с 2-проводной 10/2 + заземление (черный белый голый).

Цепи этих осушителей не могут быть расширены, так как в них отсутствует заземляющий провод, что характерно для любого расширения цепи.

Чтобы быть ясным, осушителям требуется нейтраль. Третий провод является нейтральным, а не заземленным, и если заземление присутствует, оно должно быть отделено от нейтрали.

Если существующее соединение осушителя является 4-проводным или 3-проводным с изолированной нейтралью и сплошным металлическим кабелепроводом обратно к панели, его можно расширить. Используйте удлинитель распределительной коробки или систему кабелепроводов на поверхности, такую как Legrand Wiremold.

Да, конечно. Все обычные правила для соединений и стыков в игре. Коробка должна быть соответствующего размера и типа, коробка должна быть легкодоступной, тип соединения должен быть правильным, а также провода соответствующего размера и типа и т. д. и т. д.

Но нет ничего особенно плохого в том, чтобы иметь распределительную коробку для цепи 30А 240В.

Абсолютно. Практически единственный случай, когда вы не можете (практически) использовать распределительную коробку, — это заземляющий провод от главной панели к заземляющему стержню и/или водопроводной трубе.

С практической точки зрения, соединения на действительно больших проводах (например, 100 А для большой субпанели) представляют собой немного большую проблему, потому что вы не можете использовать дешевые маленькие проволочные гайки. Но для 30А вообще без проблем.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Как соединить удлинители электрических проводов

К Мистер Спарки

Это проблема, с которой многие электрики-любители сталкиваются раз или два: вы хотите переместить розетку или добавить новый свет в комнату, но провода в вашей текущей цепи недостаточно длинны. Означает ли это, что вам нужно перемонтировать всю схему? К счастью, нет. Опытные электрики могут сращивать провода, безопасно добавляя длину, необходимую для достижения места назначения. Прочтите несколько советов по началу работы.

Безопасность прежде всего — это Кодекс электрика

Первый шаг, который необходимо предпринять при выполнении любых электромонтажных работ в доме, — это отключить питание либо в определенной цепи, либо во всем доме. Используйте бесконтактный тестер напряжения, чтобы еще раз убедиться, что электричество действительно отключено, прежде чем прикасаться к проводу.

Далее, вам нужно иметь распределительные коробки везде, где вы хотите соединить провода. Распределительные коробки бывают разных размеров и требуются муниципальными строительными нормами для обеспечения безопасности соединения. Спросите в местном хозяйственном магазине, нужна ли вам помощь в выяснении того, какая распределительная коробка лучше всего подойдет для вашего конкретного проекта. Наконец, прежде чем начать, убедитесь, что провода, которые вы сращиваете, имеют одинаковое сечение и количество проводов, чтобы они могли легко передавать электричество от одного к другому.

Сращивание проводов по цветам

Когда вы будете готовы сращивать провода, зачистите их концы примерно на пять дюймов. Затем снимите примерно полдюйма пластикового покрытия, оставив концы проводов открытыми. Если ваша распределительная коробка еще не оснащена зажимами, возможно, вам придется установить их в отверстия на противоположных концах коробки с помощью плоскогубцев.
