Рассмотрим как правильно соединить провода в люстре

Подключаем люстру своими руками

Как соединить провода в люстре?

Не такой уж и сложный вопрос, и его вполне решить своими силами. Тем более, если вы обладаете хотя бы минимальными познаниями в физике и знаете, чем нулевой провод отличается от фазного.

Содержание

• Подготовительные мероприятия
• Подключение люстры
  • Подключение люстры с одним режимом работы
  • Особенности подключения люстры на дистанционном управлении
  • Подключение люстры с двумя и более режимами работы
• Как собрать лампы люстры
• Вывод

Подготовительные мероприятия

Прежде, чем приступить непосредственно к подключению люстры, необходимо определиться с проводом и выключателем для подключения. Ключевым фактором в этом вопросе является тип люстры и количество выводов для подключения.

Итак:

• Выбор выключателя должен производиться, исходя из количества режимов работы вашей люстры. То есть, если предусмотрен только 1 режим свечения, то выбирается одноклавишный выключатель. Если два режима свечения, то — двухклавишный и так далее. Обычно количество режимов не превышает трех.

Обратите внимание! Это правило не относится к люстрам на дистанционном пульте управления режимами освещения. В этом случае коммутационная аппаратура расположена в самой люстре и вам достаточно использовать одноклавишный выключатель.

• Выбор провода для подключения люстры также должен соответствовать количеству выводов. Для подключения люстры на дистанционном управлении или с одним возможным режимом работы используется провод с тремя жилами. Для люстры с двумя режимами работы инструкция советует применять четырехжильный провод, и так далее.

Подключение выключателя люстры

Подключение люстры

В зависимости от возможных режимов работы люстры отличается и схема ее монтажа. В нашей статье мы рассмотрим соединение проводов в люстре, исходя из всех возможных вариантов.

Подключение люстры с одним режимом работы

Подключение люстры с режимами работы «Вкл.» и «Выкл.» осуществляется так же, как и для обычной лампочки. Для этого нам потребуется одноклавишный выключатель и трехжильный провод.

Итак:

• Если вы собираетесь все работы выполнять своими руками, то главное требование — это безопасность. Поэтому первым делом снимаем напряжение со всей электрической сети вашей квартиры или дома.
• Теперь нам необходимо вскрыть распределительную коробку и определить фазный, нулевой и заземляющий провода. Если у вас схема электрической сети выполнена в соответствии с п.1.1.29 ПУЭ (Правила устройства электроустановок), то вы легко определите необходимые вам провода. Ведь нулевая жила должна быть обозначена голубым цветом, заземляющий проводник – желто-зеленым и фазный провод — любым другим цветом. Если же ваша электрическая схема не соответствует нормам, то придется воспользоваться индикатором напряжения.
• Определив фазный провод, подключаем к нему одножильный и прокладываем его к вводу нашего выключателя. Обычно ввод выключателя расположен снизу.
• Теперь подключаем одножильный провод к выводу выключателя и прокладываем его непосредственно к люстре. Здесь подключаем его к одному из выводов прибора освещения.

Обратите внимание! Для нас важно не подключить фазный провод к заземляющему проводнику. Он обычно обозначается знаком заземления либо имеет соответствующую цветовую окраску. Определив заземляющий провод, вы можете произвести подключение нашего фазного провода к любому из двух оставшихся проводов люстры.

Подключение люстры с одним режимом работы

• Теперь непосредственно в распределительной коробке подключаем нулевой и заземляющий провода. Затем подключаем их к соответствующим выводам люстры. Все, наша люстра подключена, осталось только подать напряжение и опробовать работоспособность нашего подключения.

Особенности подключения люстры на дистанционном управлении

Обычно люстры на дистанционном управлении имеют такой же принцип подключения, как и обычная люстра с одним режимом свечения. Но иногда можно встретить и некоторые отличия, которые мы попытаемся описать ниже.

• Прежде всего, следует помнить, что автоматика люстр на дистанционном управлении может быть требовательна к подключению фазного и нулевого проводов. В этом случае нулевой провод, в соответствии с п.1.1.29 ПУЭ, обозначают символом «N».

Обратите внимание! В люстрах некоторых типов, на дистанционном управлении с диодами, хорошим признаком неправильного подключения может быть незначительное свечение последних при выключенном освещении. Поэтому, если вы заметили такое явление, вам следует поменять местами нулевой и фазный провода на выводах люстры.

• Иногда может встать вопрос: как соединить провода на люстре с дистанционным управлением, которая имеет четыре провода. Здесь очень важно определиться со всеми проводами. Просто в некоторых моделях люстр один из проводов выполняет роль антенны для приема сигналов с пульта. Этот провод должен быть как-то обозначен. Обычно это символ антенны. Но, как известно, китайцам наше ПУЭ — не указ, поэтому этого обозначения может и не быть. В этом случае вам придется либо прибегнуть к услугам профессионала, либо воспользоваться тестером.
• Может случиться и так, что этот провод предназначен для силового питания люстры. Сам я с таким не сталкивался, но не исключаю такого варианта. В этом случае подключение выполняется, как для люстры с двумя режимами работы.

Подключение люстры с двумя и более режимами работы

Под люстрой с двумя режимами работы подразумеваются осветительные приборы, которые при включении одного выключателя зажигают одну часть ламп, а уже при включении другого выключателя зажигаются все лампы. Обычно такие люстры имеют четыре вывода.

На фото приведен пример подключения люстры с двумя режимами работы

• Перед тем, как подсоединить люстру с 4 проводами, обязательно следует обесточить ваш дом или квартиру.
• Дальнейшая последовательность операций также достаточно схожа с операциями по подключению люстры с одним режимом работы. Вскрываем распределительную коробку и определяем фазный, нулевой и провод защитного заземления.
• Одну жилу фазного провода подключаем к вводу выключателя и к проводу в распределительной коробке.
• Но так как для подключения люстры с двумя режимами работы мы используем двухклавишный выключатель, то и вывода у нас два. Поэтому теперь используем двухжильный провод. Подключаем каждую жилу к одному из выводов выключателя и прокладываем провод к люстре.
• На люстре необходимо определиться, где фазные, где нулевые, а где защитные выводы. Если имеется маркировка, то сделать это несложно. Если ее нет, то либо приглашаем специалиста, либо, используя тестер, определяем провода.
• Подключаем два наших фазных провода от выключателя к двум фазным выводам люстры.
• Теперь подключаем нулевой и защитный провода к соответствующим проводам в распределительной коробке и на люстре. После этого наша схема готова к опробованию.
• Люстры с большим количеством режимов работы подключаются соответственно. Меняется только количество фазных проводов, идущих от выключателя к люстре.

Как собрать лампы люстры

Иногда может случиться так, что люстра поставляется в разобранном виде, или вы ее сами разобрали для транспортировки. Теперь ее надо собрать, но большое количество проводов, торчащих в разные стороны, вызывает определенные сомнения в своих силах.

Сделать это достаточно просто, главное, помнить начальное количество выводов люстры. Хотя здесь мы можем также поэкспериментировать.

Как собрать светильники люстры

• Для начала лучше собрать люстру и вывести все провода в одно место. От каждого из светильников должно идти два провода.
• Теперь разбираемся, какие провода соединять на люстре, а какие — нет. От каждого светильника у нас идет два провода. Если у нас люстра с одним режимом работы или вы хотите ее такой сделать, то просто от каждого светильника один провод подключаем к одному клеммнику, а второй — к другому.
• Если вы хотите собрать люстру на два и более режимов работы, то сначала распределяем светильники по режимам работы. Затем от каждого светильника одного режима работы один провод, который будет фазным, соединяем в одну группу, а нулевой провод всех светильников собираем на один клеммник. В итоге, для двухрежимной люстры у нас должно получиться три группы, где две группы с фазными проводами и один с нулевыми.
• Теперь подключаем нашу люстру к электрической цепи по технологии, описанной выше, и проверяем работу осветительного прибора.

Вывод

Собрать и подключить люстру с любыми режимами работы достаточно просто. А многочисленные видео помогут вам разобраться в этом вопросе. Но если ваши познания в электротехнике достаточно скромны, то лучше не искушать судьбу и вызвать специалиста. Ведь цена вопроса — ваша жизнь.

видео, схема, фото — Asutpp

Искусственное освещение – это незаменимое условие, без которого не может полноценно функционировать ни одно предприятие или бытовое помещение, особенно в темное время суток.

В нашей статье мы постараемся подробно рассказать, как самостоятельно собрать, установить и подключить практически любую люстру, будь-то простая с одной лампой, или же сложная дизайнерская конструкция на несколько ламп с вентилятором или светодиодной подсветкой.

А благодаря красочным иллюстрациям и видео, повторить установку люстры сможет даже человек, не имеющий электротехнического образования. Главное не забывать о технике безопасности при работе с электричеством.



Пошаговая инструкция по установке люстры с одной лампой

Шаг 1: Нанесение разметки.

Пропустите этот пункт, если люстра будет устанавливаться вместо уже существующей, с подобным креплением. Если же люстра будет устанавливаться на новое место, либо у старой люстры крепление другого типа, необходимо заново нанести разметку под новый крепеж люстры.

Необходимо найти центр потолка. Для этого измеряют длину стен, делят результат пополам и полученный размер откладывают на потолке с помощью шнура и карандаша. В подвесном потолке высверливается небольшое отверстие под провода. В натяжных потолках из ПВХ пленки, сначала наклеиваются специальные ограничивающие пластмассовые кольца, а затем лезвием вырезаются отверстие под провода.

Шаг 2: Установка потолочной балки.

В случае, когда потолок выполнен в виде сложной дизайнерской конструкции, в виде многоуровневой гипсокартонной конструкции, натяжного ПВХ полотна или декоративный подвесных плит, что усложняет непосредственное крепление люстры к поверхности, необходимо заранее позаботиться про систему крепежа. В противном случае, возможен обрыв проводов или даже срыв части потолка.

Если люстра довольно массивная и вес ее более 15 килограмм, то для поддержки люстры на потолке необходимо заранее проложить дополнительную балку за декоративным потолком. Это может быть как деревянный брус, так и металлическая конструкция, главное чтобы она размещалась как раз в месте установки люстры. Также можно применить специальную металлическую цепь, если расстояние от основного до декоративного потолка превышает 1 метр.

Шаг 3: Установка распределительной коробки.

От места установки будущей люстры провода выводятся и опускаются на стену, здесь будет установлена распределительная коробка. Также к этой коробке подводят провода питающей сети и от выключателя освещения.

Важное примечание! Согласно технике безопасности, установка распределительной коробки производится не ближе, чем на расстоянии 15 сантиметров от потолка. Провода из коробки должны выходить с запасом в 10 сантиметров.

Для подключения линии освещения необходимо использовать отдельную группу проводов, идущую от распределительного щита, она должна в обязательном порядке комплектоваться автоматом защитного отключения.

Провода в коробке соединяют согласно схеме подключения люстры. Соединенные провода изолируют ПВХ изолентой и укладывают в коробке так, чтобы они не пересекались друг с другом. Распределительная коробка закрывается крышкой и закручивается винтами. Сверху нее можно будет штукатурить и клеить обои.

Шаг 4: Установить монтажную скобу.

Большинство простых современных люстр на одну лампу комплектуются креплением в виде скобы. Она служит несущим креплением и позволяет за короткое время установить люстру. Также благодаря двум болтам крепления обслуживание люстры становится намного проще, чем в старых конструкциях с ненадежными крючками.

Фото: монтажная скоба и клеммное соединение люстры

После разметки середины потолка скоба крепления прикладывается недалеко от вывода проводов. С помощью карандаша отмечается место сверления отверстия для будущего крепление скобы к потолку. Если люстра уже укомплектована крепежом, то сверло подбирают по диаметру дюбеля. Отверстие под дюбеля не должны располагается в месте прохождении проводов.

Шаг 5: Подключение проводов и крепление люстры.

Провода, выходящие из потолка, должны быть достаточной длинны, чтобы при снятии люстры был доступ к месту соединения их с проводами люстры.

Провода зачищают от изоляции и соединяют при помощи клеммной колодки согласно схеме. Если в комплекте с люстрой клеммник отсутствует, то провода зачищают на расстояние в 2 сантиметра и скручивают парой, затем место соединения пропаивают с помощью паяльника. После чего все изолируют изоляционной лентой.

Если люстра выполнена из металла и имеет на корпусе винт для подключения защитного заземления, не забываем и про него. Соответствующий провод приходящий из распределительной коробки зачищается, сворачивается в форму кольца и плотно прикручивается винтом.

После того как все провода соединены и заизолированы, можно крепить люстру. Убедитесь что провода не попадают под крепежные болты, приложите люстру к скобе на потолке, совместив крепежные отверстия и винты скобы – закручивайте болты.



Как подключать люстру с двумя или тремя лампами

Процедура установки люстры с двумя или тремя лампами не сильно отличается от установки люстры с одной лампой, что приведена выше. Исключение составляет количество питающих проводов. Для простой люстры с одной лампой, нужно два питающих провода и провод заземления, если вы собираетесь подключать люстру не с одной, а с двумя или тремя лампами, то вам понадобиться три питающих провода и один провод заземления.

Для подключения такой люстры, провода от патронов ламп необходимо скоммутировать в соответствии со схемой. От каждого патрона берется по одному проводу и соединяют вместе – это будет средняя точка, она подключается к нулевому питающему проводу.

Если ламп две, то каждый из оставшихся проводов от патронов соединяют с соответствующим фазным проводом питания. Если люстра рассчитана на три лампы, то оставшийся провод от третьего патрона соединяют параллельно с фазным проводом от первого или второго патрона. Провода так же соединяются клеммниками или при помощи пайки и изолируются изолентой.

Необходимо также отметить, что для включение такой люстры понадобится двухклавишный выключатель и соответственно проложенная к нему трехпроводная проводка. В таком случае при включении одной клавиши будет светиться одна лампа, при включении второй – две другие лампы, а при включении обоих клавиш выключателя, засветятся все три лампы.



Как подключать люстру с 5 лампами

Если возникла необходимость подключить люстру у которой четыре или пять ламп, это тоже не составит особого труда. Технология такая же как и при подключении люстры с двумя или тремя лампами, исключение составляет только количество ламп в группах фазных проводников. Количество групп и ламп в них зависит от вашей фантазии и ограничено количеством питающих фазных проводов и групп клавиш на выключателе.

Люстра на 5 ламп



Как подключать выключатель для люстры

Для включения простых люстр с одной лампой используется одноклавишный выключатель, его установка максимально проста. При подключении люстры, у которой количество ламп две и более, используются двух и трехклавишные выключатели.

Если проводка уже проложена, а количество групп ламп в люстре соответствует количеству клавиш на выключателе, его меняют на новый, соблюдая схему подключения.

Схема подключения двухклавишного выключателя

Если же выключатель устанавливается на новую проводку, необходимо обратить внимание на структуру выключателя. В двух и трехклавишных выключателях имеется одна общая клемма, к ней нужно подключить питающий фазный провод, приходящий из распределительной коробки. А каждую из оставшихся клемм, в соответствии с расположением клавиши и желанием включать определенную группу ламп, соединяют с проводами, идущими через коробку к лампам люстры.

Необходимо отметить, что выключатель должен размыкать именно фазный провод питания! Этим вы обезопасите себя, когда будете менять сгоревшую лампу при выключенном выключателе.

Как подключить люстру



Люстра с вентилятором

Есть модели люстр, в которых совмещено два устройства: люстра освещения и вентилятор. Такое конструктивное решение будет хорошим подспорьем в жаркие летние дни. Подключение такой люстры не так сложно как может показаться с первого взгляда.

Перед подключением ознакомьтесь с паспортом на люстру, там будет указана схема подключения и цветное обозначение проводов, главное ничего не перепутать.

Схема потолочного вентилятора

Для более простого подключения, выводы вентилятора можно образно представить как еще одну лампу. Коммутировать включение вентилятора можно по вашему желанию, либо вместе с включением освещения, либо же отдельной клавишей выключателя.

При варианте, где вентилятор включается отдельно от освещения, понадобиться трехпроводная линия питания и двухклавишный выключатель. Подключение в таком случае будет идентично подключению люстры с двумя лампами, только вместо второй лампы будет вентилятор.

Если же планируется включать вентилятор одновременно с включением освещения, то необходимо провода от вентилятора соединить параллельно с выводами патрона лампы.



Люстра со светодиодами

В некоторых современных моделях люстр присутствует декоративная подсветка на разноцветных LED светодиодах. Такие люстры создают более интересный свет, тем самым подчеркивая интерьер комнаты.

Люстра со светодиодами

Подключение такого светильника производится строго по схеме, которая приведена в паспорте на данное изделие. Светодиоды рассчитаны на низковольтное питание, поэтому в комплекте люстры используется понижающий LED-драйвер. Питание такого LED-драйвера рассчитано на напряжение осветительной сети в 220 вольт.

При подключении такой люстры можно пользоваться вышеизложенной инструкцией по подключению люстры с вентилятором, только здесь вместо проводов вентилятора выступает провода питания LED-драйвера.

Часто задаваемые вопросы от читателей

Можно ли от кабеля 3×1,5 подключить люстру, выключатель и 9 розеток шлейфом?

Да, можете использовать, никаких запретов на кабели и провода с сечением жилы в 1,5 мм² нет. Более того, в соответствии с п.524.1 ГОСТ Р 50571.5.52-2011 сечение проводников в бытовых электрических цепях должно быть не менее 1,5 мм². Поэтому с точки зрения требований нормативных документов – это вполне допустимый вариант для проводки.

В части электрической прочности такого кабеля, медные жилы сечением 1,5 мм² способны выдерживать номинальную нагрузку в 4,1 кВт или 19 А.

Поэтому для определения возможности использования его в подключении люстры через клавишный выключатель и 9 штепсельных розеток шлейфом необходимо просуммировать общую нагрузку от ламп люстры и электрических приборов, которые вы планируете подключать в штепсельные розетки.

Если в результате вычисления получится нагрузка более 4,1 кВт, к примеру, вам необходимо 5 или 6 кВт, то этого кабеля будет недостаточно.

Если же в результате расчета планируемая мощность окажется от 4 кВт и менее, то кабеля сечением 1,5 мм² будет достаточно. Правда, если планируемая нагрузка будет превышать допустимый предел, есть вариант включения нагрузки раздельно.

The Project Lady — Как перепаять провода люстры и выключить светильники

В этом посте я покажу вам, как полностью перепаять провода люстры И как ее повесить.

*Если вы только хотите знать, как выключить осветительные приборы, прокрутите вниз!*

 Я нашел эту люстру в Habitat for Humanity за 20 долларов, от которой я не мог отказаться.

Это были уродливые брызги зеленого и черного цвета, но баллончик с краской мог бы исправить это очень хорошо!

Я почистил и подвесил люстру, чтобы покрасить ее масляной бронзой. Сразу стало лучше смотреться! Довольный собой, я взял его внутрь после того, как он высох, забрался на свой обеденный стол, чтобы подержать его. Я, наверное, пробормотал, когда понял, что цепочка НАМНОГО коротка! Как это прошло мимо меня? ак! Что ж, я думаю, добавить новые провода и удлинить цепь было бы не так уж и безумно! Я изучил его, и все, что мне нужно было сделать, это протянуть новый основной провод через средний стержень, получить более длинный заземляющий провод и металлическую цепь!

 Я пошел в Home Depot и купил все необходимое, ТОГДА я открыл колпачок, в котором были заключены провода….

О боже… похоже, кто-то сделал там свою грязную работу. Видите обрезанный провод с левой стороны? Что это такое? Был изолентой отмечен новый комплект проводов, который кто-то вставил. Я не мог повесить это, зная, что провода внутри шаткие, так что я отправился за дополнительными расходными материалами и подумал, что это будет отличная возможность сделать пост о тотальная переделка люстры – вам не повезло!

Пожалуйста, обратите внимание: все люстры разные, и вам потребуется найти эти различия и изменить свои методы и список поставок из того, что я показываю вам здесь.

Внимание: пожалуйста, убедитесь, что ваша люстра не подключена к какому-либо источнику питания во время работы с ней. Выключая светильники с потолка, проверьте и еще раз убедитесь, что выключатель выключен.

Люстра, которую мы установили, когда мы впервые въехали, имела около 15 розеток и 2 разных яруса (я, вероятно, не стал бы переделывать что-то такое большое — удачи всем, кто попытается это сделать)!

С самого начала следует обратить внимание на то, с какими сокетами вы имеете дело. Мои оригинальные (слева) были предварительно подключены, и я не мог установить в них новые провода, поэтому я купил замену (справа) в Home Depot, где есть винты для крепления новых проводов. Ваши розетки могут быть разной высоты — убедитесь, что вы получаете именно то, что вам нужно.

Еще одна вещь, которую нужно знать, это то, что означает цвет электрических проводов. Эта статья полезна и эта диаграмма:

Итак, теперь мы знаем, что имеем дело с белыми (нейтральными) проводами и черными (питание — «горячие») проводами.

ПРИНАДЛЕЖНОСТИ, КОТОРЫЕ Я ИСПОЛЬЗОВАЛ:

– провод лампы для основного стержня*

– черно-белый провод 18 калибра для розеток*

– провод заземления*

– более длинная цепь крепления (если вы удлиняете)

– сменные насадки (при необходимости)

— колпачки для гаек проводов (я использовал существующие)

— жесткая леска для продевания проводов

— кусачки/инструменты для зачистки проводов

— нож Xacto или другой тип

— припой утюг (по желанию)

* купите провод на несколько футов длиннее, чем вы думаете, что вам нужно, просто чтобы быть в безопасности — это очень недорого!

 Вот крупным планом провода — многожильные, калибр 18.

Отвинтите колпачок со всеми вашими проводами и снимите гайки. Отсоедините все провода друг от друга.

Отвинтить розетки от люстры.

Чтобы продеть новые провода, используйте старые провода, которые вы будете вытягивать. На картинках я использовал толстую рыболовную нить, привязанную к нижние концы старого и к верхним концам нового   НО вы можете пропустить рыболовную леску и сложить старые концы поверх новых концов проволоки (ДУХ, жаль, что я не додумался до этого раньше!  Однако , я поумнел и сделал это для основного провода)! Не обрезайте новые провода до получения указаний.  СОВЕТ: чтобы новые провода не соскальзывали с вашей струны (старые проволоки) и чтобы они поместились в узком канале, оголите концы примерно на 3/4 дюйма и сложите их поверх вашей струны (старые проволоки). Будьте осторожны, когда зачищаете провода, потому что вы можете использовать эти концы для обмотки новых розеток!

Вот старые провода выдергиваются…

 … и протягиваются новые провода. Я оставил примерно 4 дюйма провода, свисающего из гнезда…

 …затем обрезал нижние концы длиннее, чем я думал, что мне нужно, около 8 дюймов, чтобы быть в безопасности.

 Вот как выглядит нижняя часть моей люстры со всеми свежими розетками. Давайте займемся этим основным проводом сейчас! СОВЕТ: посмотрите, как у заземляющего провода есть большая клемма, которая прикрепляет его к резьбовому стержню? Мы собираемся сделать свой собственный через несколько минут.

Если вы добавляете новую цепочку для длины, сделайте это сейчас. Вам понадобится хороший захват с помощью 2 наборов плоскогубцев, чтобы открыть звенья цепи — лучше всего для этого подходят плоскогубцы!

 Зачистите концы новых черных проводов и протяните их через новый заземляющий провод, как и раньше для розеток…

 … вместо того, чтобы возиться с леской, я использовал старый заземляющий провод и обернул его вокруг. Обязательно продевайте новые провода через каждые несколько металлических звеньев цепи вверху.

 Теперь, когда новые провода полностью продеты, можно заняться заземляющим проводом. Помните, я упоминал, что мы будем делать собственный «терминал»? Что ж, вы можете сделать это, просто свернув провод в круг размером с резьбовой стержень…

 …но я пошел дальше и использовал припой и утюг, чтобы сделать более прочный вывод (не обязательно… просто дополнительный шаг) .

 Наденьте оригинальную гайку на резьбовой стержень, чтобы закрепить заземляющий провод. Используйте свой нож Xacto (или другой нож), чтобы ОСТОРОЖНО срезать середину основных концов проводов, чтобы разделить их на части. Вы же не хотите прорезать резину и обнажить провода!

Давайте пока перейдем к розеткам!

 Если ваши гильзы такие же, как у меня, они не открутились изящно, а вместо этого сняли с них резьбу всего стержня и крышки гильзы!

Перед тем, как продолжить, используйте плоскогубцы с длинными концами, чтобы убедиться, что резьбовой стержень и болт затянуты.

 Ваши концы уже должны быть зачищены на 3/4 дюйма с первых шагов, но если вам нужно подрезать и привести их в порядок, сделайте это! Скрутите концы проводов, чтобы они были тугими.

Проденьте концы через основание розетки и получите белый конец рядом с серебряным винтом (нейтральный) и черный конец рядом с золотым винтом (горячий) . Изогните провода так, чтобы они шли от левой стороны винта к правой. Это предотвратит его соскальзывание при затягивании.

 Оберните концы вокруг винта — убедитесь, что провода имеют хороший контакт с винтом и не выскальзывают. От белого к серебру.

Черный к золоту.

На этом рисунке я показываю, как левой рукой тяну провода у основания, а другой ввинчиваю розетку. СОВЕТ: поскольку вы будете вкручивать розетку с подключенными проводами, имеет смысл, чтобы они были туго намотаны внутри из-за всех поворотов. Я намотал свои розетки в обратном направлении, прежде чем прикручивать их, чтобы после их прикручивания провода не были туго закручены внутри (и, возможно, со временем откручивались от напряжения).

Не забудьте снова надеть картонный изолятор!

 Сокеты = готовы!

 А теперь займемся всеми этими проводами внизу! Я обрезал их так, чтобы они были одинаковой длины — около 4 дюймов.

 Зачистите концы всех проводов примерно на 1 дюйм. Здесь я зачистил больше, чем розетки, потому что так много проводов соединено вместе, что я хотел, чтобы они лучше соединялись друг с другом.

 На ваших основных проводах, которые вы разделили ранее, вы должны заметить, что одна сторона имеет ребра и имеет более квадратную форму, а другая сторона закруглена и гладкая. Это позволяет вам узнать, что такое нейтральный и горячий провод, особенно при подключении к потолку (поскольку они не имеют цветовой кодировки).

Соберите все белые провода так, чтобы главный конец провода имел ребра . Скрутите все концы вместе по часовой стрелке и накрутите на концы гайки.

 Проделайте то же самое с черными проводами , но с гладким основным проводом .

Протолкните провода вниз и снова закрутите крышку.

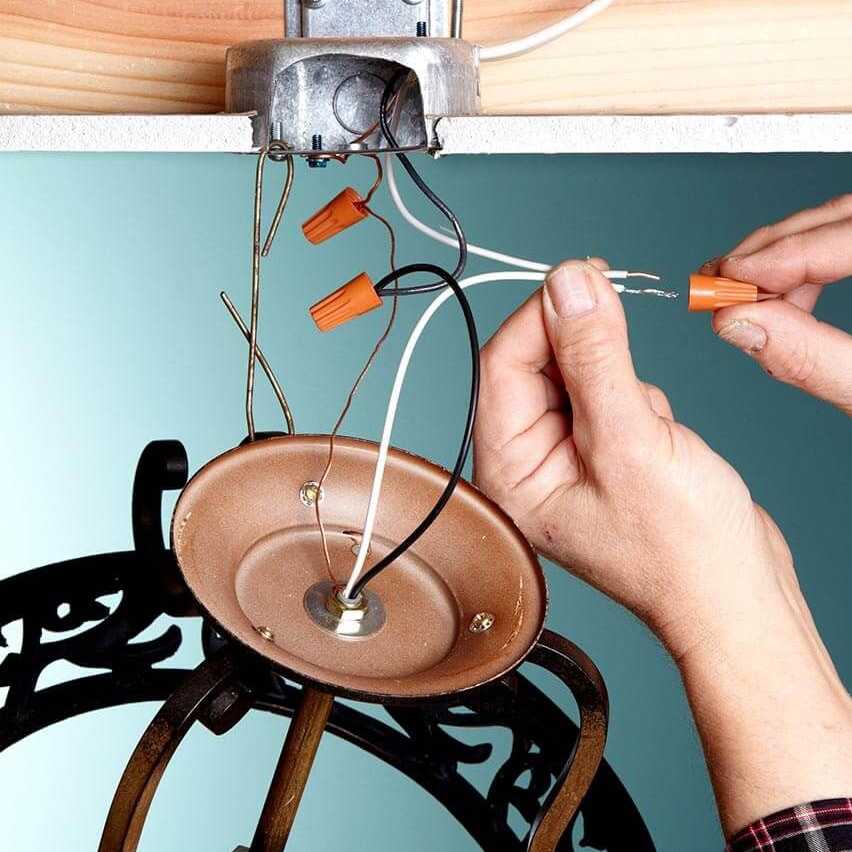

 Теперь пора разобраться с существующим чудовищем на потолке. Выключите выключатель и дважды проверьте, действительно ли он выключен!

 Отвинтите крышку на потолке и протяните провода вниз, чтобы с ними можно было работать.

Отвинтите гайки проводов и размотайте провода друг от друга. Снимите старое приспособление, отвинтив весь серебряный кронштейн (проще, чем откручивать его за стержень с резьбой в центре).

 Обязательно потяните верхнюю часть люстры так, чтобы она была плотной (как будто она свисает с потолка), чтобы вы могли обрезать провода до нужной длины в верхней части — около 8 дюймов в длину. ПРЕДУПРЕЖДЕНИЕ: если в вашей цепи есть КАКОЕ-ЛИБО провисание, вы можете легко обрезать провода слишком коротко!   Обрежьте центр провода, разделив его пополам, как и раньше.

 Зачистите концы черных проводов длиной около 1 дюйма и скрутите жилы вместе.

 Я прикрепил светильник к потолку. Вешаться одной может быть очень неловко — я просто не могла дождаться, когда мой муж вернется домой!

 Вы заметите, что на моем серебряном кронштейне рядом с ним есть отверстие с надписью «GND». На многих светильниках есть винт, к которому можно прицепить заземляющий провод, однако мой заземляющий провод уже прикручен к металлической пластине в потолке.

 Многократно обмотайте заземляющий провод вокруг заземляющего провода, ведущего к потолку, чтобы обеспечить хороший контакт. Помните, что ваш черный ребристый провод является нейтральным и идет к БЕЛОМУ , а гладкий черный провод горячий и идет к ЧЕРНОМУ .

 Прикрепите гайки и втяните шнуры к потолку. Крышка с накладкой и ВАЛЛАХ!!!

Мне так нравится! Все дополнительные деньги и время стоили того, чтобы сделать этот проект правильно!

Заинтересованы в перекручивании лампы? Кликните сюда.

Как подключить люстру с несколькими светильниками

23 марта 2022 г. 23 ноября 2022 г. / Автор Андре Хейс

Если в вашем доме есть фойе или большая комната с высоким потолком, люстра – лучший декоративный вариант. Он придает неповторимый декоративный штрих любому дому.

Однако установка люстры с несколькими лампочками может показаться сложной.

И, если вы не знаете, как подключить люстру с несколькими светильниками, она не осветит вашу комнату, несмотря на то, что она подвешена к потолку. По этой причине вам необходимо понять правильный процесс подключения люстры, прежде чем непосредственно приступать к установке.

Вещи, необходимые для подключения люстры

Работая с любой люстрой, вы должны работать близко к потолку. Итак, все необходимые инструменты должны быть установлены в первую очередь, если вы хотите избежать беспокойства. В этом проекте вам понадобятся следующие инструменты для выполнения проводки.

• Лестница A
• Изолента
• Соединители и съемники проводов
• Новые розетки
• Шнур для люстры
• Отвертка
• Электрический тестер

Процесс подключения люстры с несколькими светильниками

Прежде чем приступить к электрическому проекту такого типа, необходимо отключить питание. Обычно люди выключают только люстру. Но есть риск случайного включения другим человеком. В таком состоянии вы можете не заметить этот вопрос с лестницы из-за концентрации на задачах. Поэтому обеспечьте свою безопасность, выключив главный выключатель. Затем перейдите к окончательному процессу подключения.

1. Во-первых, обесточиваются провода после отключения коробки выключателя. Теперь вам нужно установить электрическую коробку в том месте, где вы хотите повесить люстру. Как правило, эти электрические коробки устанавливаются в центре каждого потолка. Если нет, то вам нужно установить его вручную.
2. Во-вторых, оставьте люстру на столе и начните расставлять предметы. В этом случае ваша люстра совершенно бессильна, так как нет связи между электричеством и люстрой. Теперь разместите люстру в таком положении на столешнице, чтобы она оставалась перед вами. Расположение на верхней или нижней стороне создаст трудности в работе.
3. Затем проверьте провода люстры. Обычно каждая люстра поставляется с установленной в ней системой автоматической разводки. Эта система создает соединения со всеми лампочками люстры и выводит провода со шнуром. Иногда ответвительные провода проходят через плечи люстры. В противном случае они зацикливаются на руках.
4. После этого нужно установить электрощиток в потолок. В этой коробке также есть несколько разъемов для проводов, которые используются для установки проводки люстр. Итак, для пробы подводим к распределительной коробке провода от люстры.
5. На этом этапе необходимо соединить все провода согласно подобранному цвету и инструкции производителя. Кроме того, не следует путать провода друг с другом. Вместо этого соедините их отдельно, а иногда используйте ленту, чтобы разделить их.
6. Допустим, у вашей люстры не хватает проводов для подключения снизу. В этом случае временно подвесьте люстру к потолку, а затем подключите провода. Убедитесь, что провода подключены правильно. Затем включите электричество, чтобы проверить, правильно ли работают лампочки.
7. Теперь проверьте, не горит ли какая-нибудь лампочка. В новой люстре все лампочки должны быть зажжены. Некоторые светильники могут не загореться, если вы меняете проводку или подвешиваете ранее установленную люстру. В этом случае отметьте лампочки и приклейте клейкую ленту на эти держатели с лампочками.
8. После этого снова отключите электричество и выньте лампочки из люстры. Теперь подайте питание на люстру и используйте тестер, чтобы проверить, есть ли какой-либо электрический ток на отмеченных плечах. В частности, вы должны вставить тестер в контакты держателя лампы, чтобы проверить электричество. Если тестер загорается, то с проводом проблем нет. Скорее нужно менять саму лампочку.

С другой стороны, вам нужно проверить этот провод от корневого уровня, когда вы не получаете электричество от держателя лампы. Итак, наденьте тестер на конец провода распределительной коробки. Если вы не найдете там электричества, вам придется менять весь провод. И когда вы получаете ток, возможно, есть проблема с проводкой этой конкретной линии.

9. Поскольку вы нашли поврежденные провода, вам необходимо установить новые провода на эти линии. Итак, отсоедините держатели ламп от люстры и отрежьте поврежденные провода от этого держателя. Теперь возьмите новые провода и используйте инструмент для зачистки проводов, чтобы снять немного изоляции с обоих концов проводов. Не забудьте скрутить многожильные провода, чтобы они оставались единым целым.
10. После укладки всех новых проводов подсоедините их к патронам ламп. Для этого возьмите определенный конец проволоки и согните его, как крючок. Затем вставьте провод в клемму гнезда держателя, чтобы закрепить его с помощью винта. Следуйте тому же методу для всех проводов. Затем выньте провода через кронштейны люстры.
11. Когда провода готовы, подключите их к проводу распределительной коробки. Здесь следует следить за тем, чтобы все новые провода были правильно установлены на свои места. Теперь снова установите лампочки и включите электричество, чтобы проверить, работают ли все лампочки. Если нет, то вам нужно снова выполнить тот же процесс для этой конкретной лампочки.
12. Наконец, вы можете закрыть крышку распределительной коробки и привинтить ее на место. Затем дайте окончательную проверку каждому проводу и кронштейну люстры. После этого повесьте люстру в выбранном вами положении и завершите процесс проводки.

Часто задаваемые вопросы

Как подключить светильник с несколькими источниками света?

На самом деле, люстра — это стильное решение для освещения. Таким образом, проводка аналогична процессу, упомянутому выше. По конструкции все лампочки имеют индивидуальный провод и подключаются к первичному проводу. И вам нужно подключить этот провод к распределительной коробке и подать на него питание. Таким образом, проводка может заставить вашу лампочку осветить комнату.

Как соединить люстры вместе?

Поскольку все люстры включаются одновременно, вы можете использовать основной провод для их соединения.
