Как правильно работать с мультиметром: Как пользоваться мультиметром: фото, видео, инструкции

Как пользоваться мультиметром для начинающих, подробная инструкция

У каждого электрика, а также у многих хозяев домов или квартир, имеется подобный прибор. Он необходим для того, чтобы проверить короткое замыкание, проконтролировать уровень сетевого напряжения и т.д. Мультиметры – это те современные приборы, которыми пользуются в наши дни. Они пришли на замену аналоговым, стрелочным приборам, как более функциональные и более надежные. Их стоимость соизмерима со стоимостью стрелочных приборов, но они на порядок надежнее, так как у них нет электромагнитной головки, которая является основой всего прибора. Наличие подобного элемента делает прибор достаточно уязвимым по отношению к внешним, особенно механическим воздействиям.

Содержание

• 1 Функциональные возможности
  • 1.1 Особенности строения
  • 1.2 Переключатель диапазонов
• 2 Процесс измерения
  • 2.1 Измерение сопротивлений
  • 2.2 Измерение силы тока
  • 2.3 Измерение постоянного тока
  • 2. 4 Измерение переменного тока
  • 2.5 Измерение напряжения
  • 2.6 Прозвонка цепи

Функциональные возможности

Цифровые электронные приборы пользуются в наши дни большой популярностью, как среди специалистов, так и среди радиолюбителей. Это совсем не означает, что стрелочные приборы совсем не применяются. На самом деле это не так, поскольку некоторые виды измерений лучше отслеживать с помощью стрелочных приборов. В основном это касается различных научных лабораторий, а на бытовом уровне все переходят на небольшие, но многофункциональные цифровые приборы.

Автоматические мультиметры на шкале имеют только виды измерений

В наше время можно отыскать любой цифровой прибор, с набором всех необходимых функций. В основном используется 3 функции: измерение напряжения, тока и сопротивления. Более расширенными возможностями некоторых моделей пользуются радиолюбители, которым необходимо измерять и другие значения параметров электрических цепей. Если сначала выпускались приборы с ручным переключением функций и пределов, то сейчас все больше встречаются модели с автоматическим управлением. Другими словами, на корпусе прибора может находиться всего пара кнопок, с помощью которых выбираются измеряемые значения, а также их пределы. Это означает, что работой всего устройства управляет микропроцессор по специальной программе. Существуют также приборы, которые можно подключать к компьютеру, как к устройству, на котором сохраняется измеряемая информация длительное (сколько необходимо) время. Различные модели отличаются также классом точности.

Как правило, домашние мастера пользуются недорогими приборами, обладающими средним набором функций и точности измерений. Более широкие функциональные возможности просто ни к чему, тем более что измерения проводятся не так уж и часто. Независимо от класса прибора, пользоваться ими достаточно просто, а принципы работы ничем не отличаются.

Особенности строения

Чтобы начать пользоваться этим электронным прибором, необходимо изучить его функции и назначение всех переключателей и разъемов, которые располагаются на передней (лицевой) поверхности устройства. Электронные модели отличаются от аналоговых тем, что значения измеряемых величин отображаются на небольшом жидкокристаллическом дисплее. Как правило, под экраном располагается переключатель, который вращается (не самостоятельно) вокруг своей оси. На нем имеется стрелка, указывающая на выбранный диапазон измерений.

Вокруг переключателя имеются отметки в виде символов, цифр и знаков, которые характеризуют тип измеряемой величины и ее значение.

Общее устройство мультиметра

В нижней части прибора располагаются разъемы, к которым подключаются измерительные щупы прибора, представляющие небольшие отрезки проводов. С одной стороны этих проводов располагаются металлические наконечники, хорошо изолированные, а на другом конце этих проводов располагаются контакты, в виде штырей, которые предназначаются для включения в гнезда прибора. Щупов всего два и они имеют различную расцветку: один черный, а второй красный. Черный щуп всегда включается в разъем «COM», который является общим для всех типов измерений. Красный включается в другой разъем, хотя разъемов может быть и больше. В таком случае красный щуп включается в то гнездо, которое предназначается для измерения конкретных значений. Например, напряжение может измеряться при подсоединении к гнезду «V», если с помощью переключателя диапазонов выставлено измерение напряжения. Как правило, токи измеряются при включении в другое гнездо, особенно при измерении больших токов до 10 А и больше, если на это рассчитан функционал прибора.

Куда подключать щупы мультиметра

Как правило, в самых дешевых приборах токи до 200 mA измеряются теми же гнездами, что и напряжение и сопротивление. Поэтому на лицевой части прибора может находиться всего 3 разъема: «COM», «VOmmA» и «10 А». Расположение гнезд, в зависимости от производителя, может отличаться, поэтому гнезда могут располагаться, как горизонтально, так и вертикально.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Более функциональные приборы имеют 4 гнезда для подключения щупов, при этом токи измеряются отдельно, как до 200 mA, так и до 10 или 20 А включительно. Во всяком случае, на лицевой части прибора имеется достаточно информации для того, чтобы правильно пользоваться прибором.

Переключатель диапазонов

В зависимости от того, какие измерения планируется проводить, необходимо позаботиться о том, чтобы переключатель диапазонов был установлен в соответствующее положение. На переключателе имеется либо стрелочка, либо точка, которые следует установить перед пределом измерений. Если стрелочка мало заметная, ее можно покрасить, например, красным лаком для ногтей, что сделает прибор более удобным в применении.

Положение переключателя диапазонов измерений на мультиметре

На корпусе изделия также имеется небольшой выключатель на 2 положения, служащий для включения/выключения устройства.

С помощью подобного прибора допустимо измерять:

• Переменное напряжение, которое отмечено на приборе, как ACV или просто «V» с волнистой линией.
• Постоянное напряжение, с отметкой DCV или просто «V» с прямой линией.
• Переменный ток, что соответствует обозначению «I» с волнистой линией. Не все дешевые приборы могут измерять данный параметр.
• Постоянный ток, с обозначением «I» и прямой линией.
• Сопротивление. Обозначается «Ом» или с помощью специального символа.

Каждая, отдельно взятая модель, может иметь набор дополнительных функций, таких, как измерение параметров транзисторов, диодов, конденсаторов и т.д. В основном, это необходимо для радиолюбителей или других специалистов, которым необходимо измерять намного больше параметров электрических цепей или схем.

Процесс измерения

Электронные приборы удобные тем, что они выводят на дисплей информацию, удобную для считывания, так как нет необходимости в подсчете количества делений, как в стрелочных приборах. При этом точность показания достаточно высокая, так как после запятой высвечивается одна и более цифр. Прибор также в автоматическом режиме определяет полярность напряжения или тока, которые присутствуют на щупах прибора при измерении.

Измерение сопротивлений

В первую очередь следует перевести переключатель в зону, где осуществляется измерение сопротивлений, обозначенное специальным значком. Стрелочку нужно установить в любое положение, если неизвестно значение сопротивления. После этого к щупам подключается измеряемое сопротивление, а на экране дисплея появятся цифры, соответствующие реальному значению сопротивления.

Как пользоваться мультиметром для измерения сопротивления

Если сопротивление элемента неизвестно, то на экране может не высветиться его значение. В таком случае, следует изменить диапазон измерения либо в меньшую, либо в большую сторону. Если сопротивление слишком большое, то прибор вряд ли сможет его измерить и на экране вряд ли появится истинное значение, как например, при измерении сопротивления электрической проводки.

Измерение силы тока

Как известно, существует переменный и постоянный ток. В каждом доме существуют, как те, так и другие источники тока, а также их потребители. У дешевых моделей может не быть пределов измерения переменного тока, а зря, поскольку в каждом доме и в каждой квартире жильцы больше сталкиваются с переменным током, так как практически все бытовые приборы рассчитаны для работы в сети переменного тока.

Измерение постоянного тока

В первую очередь следует определиться с типом тока, а затем переключатель диапазонов переводится в область измерения постоянного тока. Если неизвестна сила тока, то лучше начать измерения на самом большом диапазоне в 10 или 20А, иначе прибор можно вывести из строя.

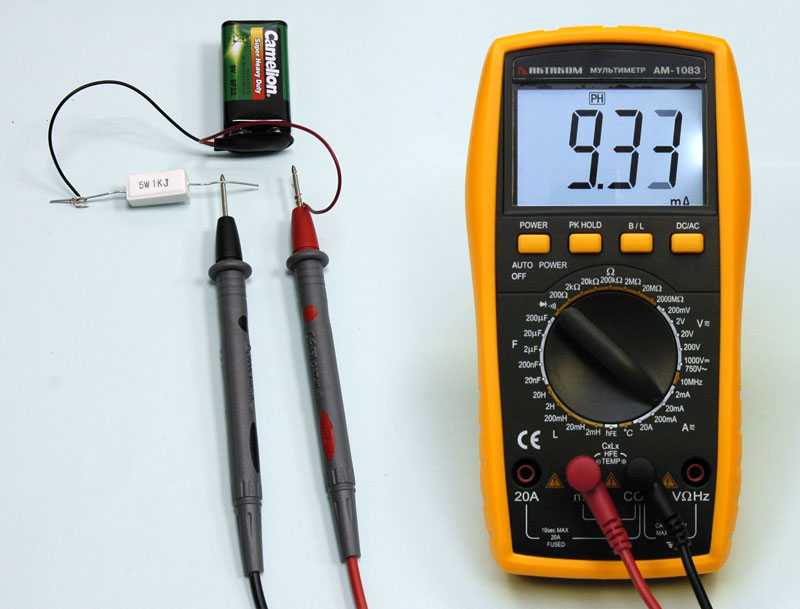

Как подключать мультиметр для измерения постоянного тока

Измерение силы тока осуществляется по определенной схеме, поскольку щупы включаются в разрыв цепи, как указано на рисунке выше. Как правило, с постоянным током больше связаны радиолюбители и автомобилисты, а также электрики, работающие в различных сферах промышленности.

Измерение переменного тока

Часто приходится измерять потребление электричества различными бытовыми приборами, особенно на этапе капитального ремонта электрической сети. Прибор также включается в разрыв цепи, но только после того, как переключатель будет переведен в положение, измеряющее переменный ток. Чтобы это сделать, нужно воспользоваться дополнительными проводами, при этом следует помнить о безопасности, поскольку переменный ток достаточно опасен, тем более напряжением 220 вольт.

Измерение переменного тока электронным мультиметром

Затем следует выставить предел измерения. Чтобы не навредить прибору, измерения проводятся на диапазоне 10 или 20 А, тем более что бытовые электроприборы потребляют значительный ток, обладая мощностью до 1 кВт.

Схема измерения переменного тока

На рисунке вверху отображается схема измерения. Нагрузка, в виде лампочки, одним концом подключается к розетке, а вторым концом к прибору. Второй конец прибора также подключается к розетке. По этой же схеме можно измерить ток потребления любого бытового устройства, подключив его по схеме вместо лампочки.

Измерение напряжения

Напряжение, как и ток, бывает переменным и постоянным. Напряжение в розетках наших жилищ переменное и его можно измерить, подключив щупы прибора непосредственно в розетку. Для этого сначала ставят переключатель в положение измерения переменных напряжений, выбирая диапазон, превышающий напряжение электрической сети в 220 V. Это может быть 750 V или 1000 V, в зависимости от модели.

Как пользоваться мультиметром для измерения напряжения

Измерение постоянного напряжения соответствует такому же порядку, только переключатель нужно установить в положение измерения постоянных напряжений.

Поэтому непроблематично измерить напряжение на обычной батарейке или на аккумуляторе, достаточно правильно выбрать предел измерений.

Прозвонка цепи

Существует в приборе и подобная функция, с помощью которой легко определить целостность проводов или других элементов электрических схем, например, целостность лампочек накаливания.

Режим прозвонки на шкале измерений мультиметра

Целостность цепи определяется по звуковому сигналу, который генерируется прибором. Кроме этого на дисплее высвечивается реальное сопротивление цепи.

В общем, пользоваться таким прибором намного проще, по сравнению со стрелочным, главное – это хорошо изучить инструкцию, а также рекомендации, изложенные в этой статье.

Мультиметр. Как пользоваться мультиметром. Тестер. Полная инструкция как пользоваться тестером.

Watch this video on YouTube

Как пользоваться мультиметром: диапазоны и инструкция

Содержание

• 1 Диапазоны мультиметров
  • 1.1 Проверка напряжения
  • 1.2 Измерение сопротивления
  • 1.3 Переменное напряжение
  • 1.4 Верный диапазон
• 2 Режимы приборов

Не рекомендуем немедленно пытаться проверить напряжение в сети 220 В. Начните с простого. К примеру, подойдет батарейка или аккумулятор от телефона. Потом попробуйте поиграться с устройствами питания гаджетов. И позднее допускается подойти к розетке. В деле использования мультиметра немало сложностей оттого, что не все диапазоны прописаны с инструкции. Даже бывалый мастер порой неспособен понять написанное.

Диапазоны мультиметров

Проверка правильности подключения щупов становится важной частью понимания методики пользования цифровым мультиметром. Об этом пишут в инструкции, внимательно прочтите. Косвенным подтверждением правильности проделанных операций станет звонок при соприкосновении щупов на диапазоне, помеченном толстой стрелкой с поперечной чертой на конце (прозвонка диодов). Иногда аналогичная функция помечается точкой с расходящимися от неё дугами (так обозначается зуммер, звонок). Чтобы проверить мультиметр на работоспособность, вводится дополнительный режим, требующий специальных приборов. Пробежимся лишь по ключевым опциям.

Обозначения шкал мультиметра

Проверка напряжения

Рекомендуем начать с проверки напряжения на батарейке. Это безопасно для человека и используемого тестера. Батарейка не пострадает. Зато человек научится на примере важной вещи – полярности напряжения.

У мультиметра два щупа. Один красный, это традиционно плюс. Чёрный провод считается общим, на лицевой стороне обозначается как COM (common). Это земля либо – второе название – минус. При этом гнёзд в тестере три либо четыре. Чёрный провод обычно закреплён, а красный передвигается сообразно используемой шкале и виду работ. Преимущественно касается как раз токов и напряжений, остальные работы проводятся в любом состоянии.

Выставляем диапазон положительных напряжений. Находим на лицевой панели букву V с прямой чертой, под которой находится три точки (см. рис). Смотрим номинал батарейки, ставим диапазон, чтобы цифра гарантированно попала внутрь. Отдельные цифры на лицевой панели в разделе постоянных напряжений предваряются буквой m. Это значит, что речь идёт о тысячных долях – милливольтах. Это повышает точность измерений в случаях, где речь идёт о слабых напряжениях.

Красный щуп прислоняется к положительному полюсу батарейки, чёрный – к отрицательному. На экране появится номинал с небольшими отклонениями. Если полярность перепутана, цифра отрицательная. С аккумулятором телефона тоже легко. На корпусе батареи расположены три контакта, и единственный – чаще левый – становится источником напряжения. Два прочих – земля. Напряжение, естественно, положительное.

Дальше действуйте сообразно указаниям, приведённым выше. Номинал батареи надписан на корпусе. К примеру, 3,5 В. Ставим на мультиметре диапазон до 20 В. Допустимо проверить заряд батарейки косвенным путём. С падением запасённой энергии уменьшается вольтаж. Поэтому в быту говорят – батарейки «сели».

Проверка сопротивления

Измерение сопротивления

Функция часто нужна в быту, когда приходится возиться с контуром заземления квартиры. Семейство диапазонов, измеряющих сопротивление, находится под буквой греческого алфавита омега (см. рисунок). Избранным цифрам предшествует литера k, когда речь идёт о килоомах. Подбирается соответствующий диапазон для обеспечения максимальной точности. К примеру, на 200 Ом тестер показывает десятые доли, а на 2000 Ом уже нет. Это нечасто требуется, полагается соотносить диапазоны.

Для оценки нужного узнайте, как производится маркировка. На старых резисторах обычно прямо пишут номинал. Буквой к обозначают приставку кило, М – мега, Г (G) – гига, Т – тера. Особо маркируются резисторы мелкого номинала. К примеру, запись 1R5 означает, что сопротивление резистора составляет 1,5 Ом. Потребуется выбрать самый малый диапазон. Недавно в обзорах приводили пример косвенного измерения сопротивления, у которого точность намного выше. Повторяться не будем, листайте сайт. Найдёте массу интересного.

Отдельно маркировке подлежит точность. Обычно идёт после номинала и обозначается цифрой в процентах. Порой допуски приводят в буквенных кодах. К примеру, L соответствует 0,01%. Подробнее почитайте в ГОСТ 28883. Вдобавок удастся ознакомиться с цветовыми маркировками и их назначением. Добавим, что значимых полос на корпусе резистора бывает 4 – 5, а значение номинала удобнее определять по онлайн-калькуляторам. Поищите, к примеру, на сайте магазина Чип&Дип.

Переменное напряжение

После батарейки пора осилить задачу посерьёзнее – переменное напряжение. Предварительно научимся тыкать щупами в нужное место. При работе с промышленным стандартом 220 В велика вероятность что-нибудь испортить. Для тестирования попробуем зарядное устройство любого телефона.

Старайтесь найти старенькое с открытыми контактами, miniUSB – не то, с чем удобно работать штатными щупами тестера. Обычно для труднодоступных мест используются специальные иголки, покупаемые специально, в комплекте отсутствуют. Когда открытый разъем адаптера телефона обращён к человеку лицом, фаза находится слева. Это распространённый шаг. В розетке фаза тоже должна находиться слева. В указанное место ставим красный щуп, чёрный на вторую клемму (либо корпус, если второй клеммы нет). Тестер покажет штатное напряжение питания адаптера. Не забудьте включить его в розетку.

Тестирование переменного напряжения в розетках

Верный диапазон

Перед тестированием переменного напряжения требуется поставить правильный диапазон. Для российских розеток это 750 В. На практике в домах присутствует 230 В (для совместимости с европейской техникой), и 200-вольтовой шкалы оказывается маловато. Сверьтесь с нашим рисунком по поводу установки диапазона. Группа переменных напряжений маркируется латинской литерой V, дальше идёт тильда ~.

При работе в указанном режиме полярность щупов не имеет значения. Рекомендуем применять красный провод для фазы, чтобы обрести правильные навыки работы. Щупы прекрасно входят в евророзетки и в обычные. Дисплей покажет 220-230 В.

Режимы приборов

• Режим прозвонки диодов используются и для тестирования целостности проводов. Перед началом работы рекомендуется замкнуть щупы. При этом раздаётся писк. Для тестирования возьмите переноску (удлинитель). В розетку втыкать не нужно. Теперь присоедините любой щуп к одному штырю вилки, а второй вставляйте в любое гнездо удлинителя (идут двумя рядами). Если писк не раздался, переместите первый щуп на второй штырь. Исправная переноска с лёгкостью звонится. Обратите внимание, по мере проведения работ цифры на дисплее меняются. Тестер показывает одновременно сопротивление линии. Это удобно, но показания не отличаются большой точностью. Поэтому для измерения малых сопротивлений проводов по-прежнему рекомендуется использовать специальный режим из группы Ω. Показания сопротивления предлагается использовать для оценки работоспособности диодов. Известно, что у германиевых указанный параметр ниже, нежели у кремниевых. Часто для оценки параметров требуется знать напряжение на щупах. Тестер формирует некий потенциал для проведения замеров. Для решения задачи необходим хороший конденсатор приличной ёмкости (к примеру, 100 мкФ). Прислоните щупы сообразно полярности (если таковая имеется) для зарядки. Красный провод идёт на плюс. Удобно это делать в рассматриваемом режиме по простой причине: на экране сопротивление конденсатора последовательно пройдёт все стадии от нуля до бесконечности. Когда бег цифр закончится, перейдите в режим измерения малых постоянных напряжений и оцените потенциал. Это окажется собственное вспомогательное напряжение, формируемое тестером. Зная его, понятно, насколько диод соответствует заявленным характеристикам. Это отдельная тема, затронутая ранее.

Современный измерительный прибор

• Современные приборы измеряют коэффициент усиления транзистора по току. Для людей новых сообщаем, что значение зависит от прилагаемого напряжения и пропускаемого тока, не каждый транзистор допускается подвергнуть проверке с полным успехом. Мощные элементы потребуют сборки специальных схем для тестирования. Режим называется hFE по первым буквам параметра на английском языке. Литерой h обозначаются h-параметры (логично). Буквой F обозначается прямое (forward) усиление по току, а Е относится к типу схемы включения транзистора с общим эмиттером (emitter). Для тестирования посмотрите на гнездо, расположенное на передней панели мультиметра. Оно круглое и вертикально поделено на две равные половинки. Каждая предназначается для оценки работоспособности одного из типов биполярных транзисторов: npn и pnp. Полевые транзисторы разрешается проверять, но уже в нештатных режимах. Нужно чётко понимать, как работает мультиметр, тогда удастся даже прозвонить симистор. Каждое отверстие гнезда тестирования транзисторов помечено буквами: B – для базы; С – для коллектора; Е – для эмиттера. Узнайте из документации тип приобретённого транзистора и сообразно введите его ножки в отверстия. Перейдите теперь в режим hFE, на экране появится коэффициент усиления исследуемого транзистора по току.
• Режим измерения ёмкости основан на оценке постоянной разряда цепи из конденсатора и внутреннего сопротивления тестера. Не любой мультиметр включает в себя указанную опцию, и любителям она представляется крайне удобной. Чтобы правильно пользоваться режимом оценки ёмкости, узнайте порядок маркировки. Обычно номинал конденсаторов представляется в виде пФ. В противном случае ставятся буквы: m – милли, μ – микро, n – нано и пр. Они, соответственно, обозначают отрицательные степени числа 10: 3, 6, 9. Пикофарады (р) – отрицательная двенадцатая степень. К примеру, 33,2 пФ обозначается как 33p. На конденсаторы и на резисторы созданы допуски номиналов. Они демонатрируют знакомый вид и определяются аналогичным стандартом – ГОСТ 28883. Оценив номинал собственного конденсатора, правильно выберите диапазон на мультиметре, а потом проведите замер. Полярность порой играет роль. К примеру, при работе с электролитическими конденсаторами. Старайтесь не путать красный плюс и чёрный минус.

Не будем останавливаться на том, как измерить ток мультиметром. Добавим лишь, что работа идёт исключительно с постоянными уровнями. Нарушение правила ради того, чтобы проверить реле на работоспособность, к примеру, приведёт к выходу тестера из строя. Помните, если ожидаемый ток в цепи измерения больше предельного для шкалы, регулятор напряжения генератора питания обязан настраиваться должным образом для исправления упомянутого недостатка – при возможности.

Через некоторое время пользования прибором описанные методики и положения станут очевидны.
