Как правильно подключить розетку с заземлением: Как подключить розетку с заземлением: порядок действий

Как подключить розетку с заземлением: порядок действий

По современным стандартам, бытовая проводка в домах и квартирах должна быть трехпроводной: фаза, ноль и защитное заземление. Соответственно, все устанавливаемые розетки, должны иметь три контакта для подключения проводов. Наличие заземления продиктовано соображениями безопасности: в нашей жизни появляется все больше электрических приборов. Мы постоянно с ними контактируем, что повышает риск поражения электрическим током. Для минимизации этих рисков и необходимо защитное заземление. При возможности следует заменить старые двухконтактные розетки. Тем более что многие производители бытовой техники выполняют гарантийные обязательства только при условии подключения устройств через розетку с заземлением.

Содержание статьи

• 1 Что такое розетка с заземлением
• 2 Устройство розетки с заземляющим контактом
• 3 Как работает заземление в розетке
• 4 Виды розеток с заземляющим контактом
• 5 Как подключить розетку с заземлением
• 6 Как проверить наличие земли в розетке
  • 6. 1 Самостоятельная проверка
  • 6.2 К вопросу о безопасности

Что такое розетка с заземлением

Первоначально разберемся, что из себя представляет розетка с заземлением. Начнем с выяснения зачем необходимо заземление и как оно работает. Чтобы расширить кругозор наших читателей, скажем, что заземление бывает защитным и рабочим. Выдержка из ПУЭ Глава 1.7. Часть 1. ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ МЕРЫ ЭЛЕКТРОБЕЗОПАСНОСТИ:

1.7.7. Защитным заземлением называется заземление частей электроустановки с целью обеспечения электробезопасности.
1.7.8. Рабочим заземлением называется заземление какой-либо точки токоведущих частей электроустановки, необходимое для обеспечения работы электроустановки.

В статье мы рассматриваем исключительно защитное заземление. Итак, говоря простыми словами, система заземления предназначена для защиты человека от поражения электротоком. Для этого в землю закапывают стальные стержни (заземлители), соединенные стальной полосой. Эта конструкция называется «контур заземления». К этому контуру подключают провод, который выводится на специальную колодку, расположенную в электрическом шкафу. Провод выбирают большого сечения, все соединения делают надежно — с хорошим электрическим контактом. Провод идет напрямую — от контура на шину, без каких-либо дополнительных коммутирующих устройств (не заходит ни на автоматы, ни на УЗО, ни на любые другие устройства). Все остальные приборы и устройства подключаются к шине заземления отдельными проводами. Получается, что заземление — отдельная сеть с очень низким сопротивлением.

Заземляющий провод к розетке подключается напрямую — без автоматов и других устройств

Разберемся, как работает заземление. Оно защищает при прикосновении к корпусу прибора, который оказался под напряжением. Это обычно происходит при повреждении изоляции. Тогда на корпусе появляется потенциал, он через заземляющий провод уходит на контур заземления.  Почему? Потому что правильно подключенная «земля» всегда имеет низкое сопротивление. Поэтому ток уйдет по пути с более низким сопротивлением, и через контур (металлические штыри) рассеется в земле. Так что термин «заземление» имеет к земле непосредственное отношение. Потенциал буквально уходит в землю. А дальше должна сработать защита — УЗО, который обнаружит ток утечки (тот, который ушел в землю) и отключит питание.

Ранее у нас проводка была двухпроводная — фаза и ноль. И именно ноль (нейтраль) работал как защита. Пока приборов было мало, оно как-то работало. Но сегодня, когда электроприборы в любом доме исчисляются десятками, такой защиты недостаточно. Теперь старые сети с защитным нулем заменяют на защитное заземление. Ноль при этом остается «рабочим». Даже не вдаваясь в подробности схем,  можно отличить систему c заземлением: проводка  трехпроводная, стоят розетки с заземляющим контактом.

В розетке с заземлением есть еще один контакт

Устройство розетки с заземляющим контактом

Розетка с заземлением, кроме двух обычных контактов для подключения фазы и нейтрали, имеет еще один — для подключения «земли». То есть подключается она тремя проводами. Первый идет от автомата размещенного в щитке — фаза, второй — от шины нейтрали, третий — от земляной шины. При этом обычно соблюдается цветовая маркировка проводов: земля подключается желто-зеленым проводом (иногда зеленым), нейтраль — синим или голубым, фаза — может быть красной, черной, коричневой и т.д.

Так выглядит двойная розетка с заземлением без крышки. В данном случае представлена продукция французской компании Schneider Electric («Шнейдер Электрик»)

Если посмотрите на фото, увидите пластину заземления из меди. Она может быть белого цвета — если медь луженая, но это более дорогие модели для использования на улице или во влажных помещениях. Форма контактов такова, что они выглядывают в прорези корпуса. Также на пластине есть контактная площадка с прижимным винтом — сюда подключается заземляющий провод. Все действительно несложно.

Как работает заземление в розетке

Зачем нужны розетки с заземлением и чем они отличаются от обычных? Как уже сказано выше, розетки с заземляющим контактом имеют специальные разъемы для подключения провода от шины заземления. На вилках современной бытовой техники также есть заземляющий контакт. Когда вы включаете прибор в сеть, земляные контакты на вилке и розетке замыкаются, через них прибор подключается к заземлению.

Конструкция у пары вилка-розетка такая, что первыми замыкаются земляные контакты. То есть, при включении прибора при помощи шнура, сначала прибор заземляется, затем на него подается напряжение.

В вилке есть тоже металлическая пластина, которая соединяется с подключенным к земле контактом розетки

Так что наличие земляного контакта в розетке позволяет заземлять подключаемые через нее приборы. Даже если в розетку включить удлинитель с заземляющими контактами, а в него уже приборы, то они тоже будут заземлены. Вот так работает заземление в розетке.

Виды розеток с заземляющим контактом

Заземленные розетки различают по нескольким критериям:

А вообще, есть разные модели розеток с заземлением. Например, с крышками. Их ставят на улице. Крышки нужны чтобы защитить контактные гнезда от засорения, заливания водой и попадания снега. Можно увидеть их и в доме. Но тут такие модели ставят, в основном, чтобы перекрыть доступ детям. Есть даже крышки на розетках, которые закрываются на ключ. Их можно, снова-таки, использовать как защиту от детей, а можно как защиту от несанкционированного подключения.

Бывают со всякими наворотами

Еще полезными могут быть розетки со шторками — это заменитель крышки. В них небольшие кусочки пластмассы крепятся при помощи пружин, закрывая разъемы. Шторки защищают разъемы от пыли, служат какой-никакой защитой от детей. Все-таки тяжелее воткнуть посторонний предмет в розетку, так как отодвигаются они только если нажимать сразу на обе шторки.

Как подключить розетку с заземлением

Розетка с заземлением устанавливается в обычную монтажную коробку, которую часто называют «подрозетник». Размеры монтажной коробки выбирают в зависимости от количества гнезд. В коробку от электрического щитка должно прийти три провода: фаза, нейтраль и заземление. Если проводов всего два, заземляющую розетку не поставить. Выход — тянуть дополнительный провод от земляной шины. Если ее нет, делать контур заземления, завести провод от него в шкаф и подключить к шине.

Перед тем как подключить розетку с заземлением, выключаем питание. Сделать это можно в щитке, выключив вводной автомат. Если шит старый, выкрутите пробки.

Провода для установки розетки с заземлением выведены в монтажную коробку

Перед тем как подключить розетку с заземлением рассмотрим, как она выглядит поближе. Сначала надо снять пластиковую крышку — она крепится одним или двумя винтами. Винт выкручиваем, снимаем крышку. Под ней находится пластиковая или керамическая часть с прикрепленной к ней рамкой и контактами. Контакт для подключения земляной шины найти несложно. Разъемы для подключения фазы и нейтрали могут быть сверху или снизу. Зажимы, как правило, винтовые. Чтобы завести в них провода, винт ослабляют (повернуть на пару оборотов против часовой стрелки).

Так выглядит розетка с заземлением без крышки

Порядок подключения проводов в розетке с заземлением обычно такой: справа фаза, слева — нейтраль, по центру — земля. Порядок действий такой:

1. Обрезаем лишнюю длину проводов, которые торчат из монтажной коробки. Оптимальная длина — 10 см. Все что больше — отрезаем.
2. Зачищаем изоляцию на проводах. Длина оголенного проводника 1-1,5 см.
3. Под контактную пластину заводим провод, прижимаем винтом. Для проверки дергаем несколько раз. Если провод держится плотно, все нормально. Если шевелится — подтягиваем винт.

Как подключить розетку с заземлением: провода подключены

После этого остается закрепить розетку в подрозетнике. Для этого в рамке есть отверстия под винты. Вставляем внутреннюю часть с подключенными проводами в подрозетник и прикручиваем двумя винтами. После этого можно закрепить декоративную крышку. Собственно все — как подключить розетку с заземлением знаете. Но надо еще проверить, рабочее заземление или нет.

Как проверить наличие земли в розетке

С тем как подключить розетку с заземлением разобрались, но желательно еще понять, работает заземление или нет. Чтобы сделать все официально, надо пригласить электриков. Они при помощи омметра проведут измерения параметров заземления. Вообще, эта процедура обязательна перед вводом электропроводки в эксплуатацию — сегодня без заземления никто вам электричество не подключит. Причем заземление должно отвечать требованиям, но вот на розетках его никто не проверяет. Надо только приглашать электриков.

В разных странах розетки и заземляющие контакты имеют разную форму. В нашей стране действует тип F

Самостоятельная проверка

Можно проверить качество заземление в розетке самостоятельно. Но учтите: все подобные способы запрещены нормативными документами. «Нормальных» и безопасных просто нет. Есть рискованные, при которых можно получить поражение электротоком. Проверяют обычно при помощи контрольки — это патрон с лампой накаливания на 220 В небольшой мощности (25-30 Вт). К выводам патрона прикручены/припаяны два провода сечением 2,5 мм². Для удобства к концам проводов можно припаять крокодилы. И лучше, если они будут иметь изолированный корпус — проще будет соблюдать технику безопасности.

Проверки при помощи лампочки запрещены

Сначала на розетке определяем фазу. Даже если вы ее только что подключили, перепроверьте. Сделать это можно при помощи отвертки-индикатора: если при прикосновении щупом отвертки горит светодиод — это фаза. Далее, к найденной фазе подключаем один из проводов контрольки. Вторым проводом касаемся нуля — лампочка должна загореться. При прикосновении к земляному проводу — должно сработать УЗО, так как своей проверкой вы создали ток утечки. Если так и произошло — заземление и УЗО у вас работают нормально.

Если проводка старая и УЗО нет, лампа просто будет гореть. По яркости ее свечения можно определить нормальные или нет параметры у заземления. По идее, яркость горения при подключении через ноль и землю отличаться не должны. Это если «земля» нормально работает. Если с «землей» яркость заметно падает, параметры заземления плохие и необходимо переделывать, проверять контакты, штыри и т. д.

К вопросу о безопасности

Еще раз обращаем внимание: для проверки работоспособности заземления в розетках лучше пригласить электрика. Он проведет замеры, и по результатам даст заключение. Но если вы все-таки решили испробовать один из методов самостоятельной проверки, надо хорошо подготовится, соблюдать все возможные предосторожности:

Не прикасаемся руками к оголенным проводам и металлическим частям

• Под ноги положить резиновый коврик.
• Браться руками только за изолированные части.
• Не проверять одному. Чтобы «в случае чего» было кому отреагировать.

Но как мы уже сказали неоднократно выше, лучше позовите электрика. Пусть подключить розетку с заземлением вы в состоянии самостоятельно, но проверить качество работ лучше все-таки доверить профессионалу.

Как правильно подключить розетку с заземлением

Розетка с контактами заземления

Подключение розетки с заземлением может вызвать определенные трудности у людей, мало знакомых с электротехникой. Но это не является поводом вызывать электрика, которому за такую простую работу придется отдать определенную сумму денег. Работа это не сложная, и вы вполне способны разобраться в таком подключении и самостоятельно. Главное — следовать нашим советам!

Содержание

• Подготовительные роботы
• Подключение розетки с заземляющим контактом
  • Подключение розетки с заземляющим контактом
  • Монтаж двойной розетки
• Вывод

Подготовительные роботы

Для того чтобы подключить розетку с заземляющим контактом, нам потребуется: непосредственно сама розетка, трехжильный провод соответствующего сечения (см. Таблица пропускной мощности проводов и выбор их сечения), и, конечно, инструмент. И если с инструментом более-менее все понятно – нужна отвертка, пассатижи, индикатор напряжения и нож, то с выбором провода и розетки могут возникнуть проблемы.

Ведь вы наверняка знаете, что розетки следует подбирать в зависимости от электроустановки, которую она будет питать, а провод должен соответствовать классу розетки.

На этих вопросах мы и остановимся более детально.

Итак:

• Начнем наш разговор с розетки. Она имеет два основных номинальных параметра это напряжение, которое для домашних условий составляет 220В, и номинальный ток, который в зависимости от подключаемой электроустановки может варьироваться.
• Прежде всего, остановимся на напряжении. Как мы уже отметили выше, для однофазной сети, которая имеется в большинстве квартир и домов нашей страны номинальным значением, является 220 Вольт. На розетке может стоять номинальное напряжение в 240 – 380В. Это не страшно, главное, чтобы номинальное значение напряжения розетки было не ниже значения в 220В.
• А вот с номинальным током все немного сложнее. Дело в том, что сейчас на рынке представлены розетки с номиналами в 6, 10, 16, 25 и иногда можно встретить в 32А. Чем выше номинальный ток, тем выше цена. Отличаются такие розетки контактной частью, которая для изделий с большим номиналом более качественная и плотнее зажимает контакты вилки.

Контактная поверхность розетки

• Для того, чтобы правильно выбрать номинальный ток розетки, нам необходимо знать номинальный ток электроустановки, которая будет подключаться к данному изделию. Номинальный ток можно посмотреть в паспорте прибора.
• Если его там нет, то можно произвести вычисления по упрощенной формуле I=P/U, где I – это наш номинальный ток, Р – мощность прибора в Вт, а U – номинальное напряжение, которое, как мы уже знаем, составляет 220В.
• В итоге получаем, что прибор мощностью в 1кВт=1000Вт потребляет ток около 4,5А. Для такой электроустановки, будет достаточно установить розетку с номиналом в 6А.

Таблица возможных номинальных мощностей различных электроприборов

Обратите внимание! Если при упрощённом расчете получается, что ток равен или очень близок к одному из значений номинального тока розеток, то лучше выбрать розетку, следующую по кратности тока. В любом случае, полученное значение не должно быть выше номинального тока розетки.

• Что касается исполнения розетки, то здесь все зависит от места установки. Если ее устанавливают во влажных помещениях, то она должна иметь соответствующую защиту от пыли и влаги.
• Если устанавливают под открытую проводку, то открытого исполнения — под скрытую проводку, соответственно, скрытого исполнения. Но в любом случае, заземление в розетке должно быть, ведь этого требуют нормы ПУЭ.
• Обычно для этого используют специальный контакт. Причем, к нему предъявляются повышенные требования – он должен замыкаться раньше силовых контактов, а размыкаться позже.

Влагозащищенная розетка открытого исполнения

• Далее, остановимся на выборе провода. Здесь тоже есть свои нюансы. Прежде всего следует помнить, что провод для установки в жилые помещения должен быть медным. Этого требуют нормы ПУЭ (Правила устройства электроустановок).
• Алюминиевые провода можно было применять до 2000 года. Если провод монтируется на постоянной основе, то класс гибкости изделия не так важен. Если же это будет переноска, то класс гибкости должен быть не ниже 5. Вообще же лучше применять для этого класс шнуров.
• Теперь, что касается сечения провода. Оно так же должно соответствовать номинальному току, но на этот раз не электроустановки, а розетки. Но здесь есть зависимость от способа его монтажа. Ведь как бы нам не хотелось, но в проводе есть потери.
• Эти потери нагревают провод, что может привести к его перегоранию или воспламенению. Поэтому он должен охлаждаться. Когда провод проложен на открытом воздухе, то его теплоотдача не очень хорошая. Если же он под слоем штукатурки, то намного лучше.
• А чем лучше теплоотдача, тем больший ток он сможет пропустить через себя без каких-либо повреждений. Рассчитать все это своими руками будет достаточно сложно, поэтому при выборе пользуются таблицей 2.2 ПУЭ.

Таблица выбора сечения проводов

Обратите внимание! При совместной прокладке более 4 проводов, их номинальный ток должен быть уменьшен на 10%. Ведь провода будут нагревать друг друга. Это следует учитывать при выборе сечения.

Подключение розетки с заземляющим контактом

Разобравшись с основными вопросами, связанными с выбором провода и самой розетки, можно переходить к вопросу: как подключить двойную розетку с заземлением, или его одинарного собрата. Начнем с более простого подключения одиночной розетки.

Подключение розетки с заземляющим контактом

Итак, у нас есть одиночная розетка с заземляющим контактом. От нее проброшен, но не подключен провод к распределительной коробке.

Нам требуется выполнить подключение в распределительной коробке и в розетке:

Отключаем автоматы в квартирном щитке освещения	Самым первым нашим шагом должно быть создание безопасных условий. Для этого следует снять напряжение со всех проводов в распределительной коробке. Сделать это можно отключением в квартирном или этажном распределительном щите соответствующих автоматов. Если вы знаете, какие провода проходят в данной коробке, то можно отключить только отдельный автомат. Если вы не знаете этого, то отключаем вводной автомат на вашу квартиру или дом. Если такового нет, то отключаем все автоматы вашей квартиры.
Распределительная коробка	После этого следует вскрыть распределительную коробку, и убедиться, что проводов под напряжением в ней нет. Для этого следует использовать указатель напряжения. Предварительно лучше проверить его работоспособность на электрических частях, заведомо находящихся под напряжением.
Для проверки отсутствия напряжения можно воспользоваться однополюсным индикатором напряжения	Дабы произвести проверку, нам следует снять изоляцию со скруток. Делать это следует предельно внимательно, стараясь не прикоснуться к токоведущим частям. Ведь мы еще не уверены, что с них снято напряжение. Если у вас не скрутки, а клеммники, то все значительно проще. Прикасаемся индикатором напряжения к токоведущим частям, и проверяем отсутствие напряжения (см. Как прозвонить провода: рассмотрим варианты).
Подключение проводов в распределительной коробке	Теперь можно приступить непосредственно к подключению. Наша инструкция советует начинать с подключения в распределительной коробке. Здесь вы должны определить фазный, нулевой и защитный провод. Если ваша распределительная сеть выполнена согласно п.1.1.29 ПУЭ, то приходящий провод синего цвета будет нулевым, желто-зеленый провод — защитным заземлением (см. Как определить заземляющий провод безопасно), а провод любого другого цвета — фазным.
Схема подключения нескольких одиночных розеток	При помощи клеммников (см. Подбираем клеммы для соединения проводов) или пайки присоединяем провод, идущий к нашей розетке и групповой линии. Ориентироваться следует по указанным выше цветам.
Принцип определения проводов в распределительной коробке	Если в вашей распределительной сети не соблюдены нормы ПУЭ, то все немного сложнее. В этом случае, вам необходимо определять провода, и без минимальных знаний в электротехнике здесь уже не обойтись. Описывать данную процедуру мы не будем, ведь мы уже не раз касались этой темы. Ее вы найдете на видео и в других разделах нашего сайта.
Подключение розетки	После того, как провода подключены к соответствующим по цветам проводам в распределительной коробке, пришло время подключать розетку. К силовым контактам розетки подключаем фазный и нулевой провод. Делается это в произвольном порядке. А вот установка заземляющего провода в розетке должна производиться строго на свой контакт. Обычно он имеет соответствующее обозначение. Если такового нет, то можно проследить подключение к заземляющим контактам.

На этом наше подключение окончено. После нанесения изоляции на токоведущие части, и установки розетки на место, можно подавать напряжение. Если вы все сделали в соответствии с нашими рекомендациями, то все будет работать много лет.

Монтаж двойной розетки

С двойной розеткой все не намного сложнее.

Но здесь возможны два варианта:

• Первый вариант — это спаренная розетка от производителя.
• Второй вариант — это две одинарные розетки, устанавливаемые под спаренную накладку.

В первом случае, подключение полностью идентично подключению одинарной розетки. Это связано с тем, что производитель уже выполнил подключение между розетками, и вам достаточно подключить одну из них, для нормальной работы обеих.

Накладка для трех одинарных розеток

Во втором случае, нам следует выполнить операции по подключению первой одинарной розетки. После этого, от первой розетки запитываем вторую. Сделать это достаточно просто. От силовых контактов первой розетки, подключаем силовые контакты второй розетки. От контакта заземления перовой розетки, подключаем заземляющий контакт второй. Все.

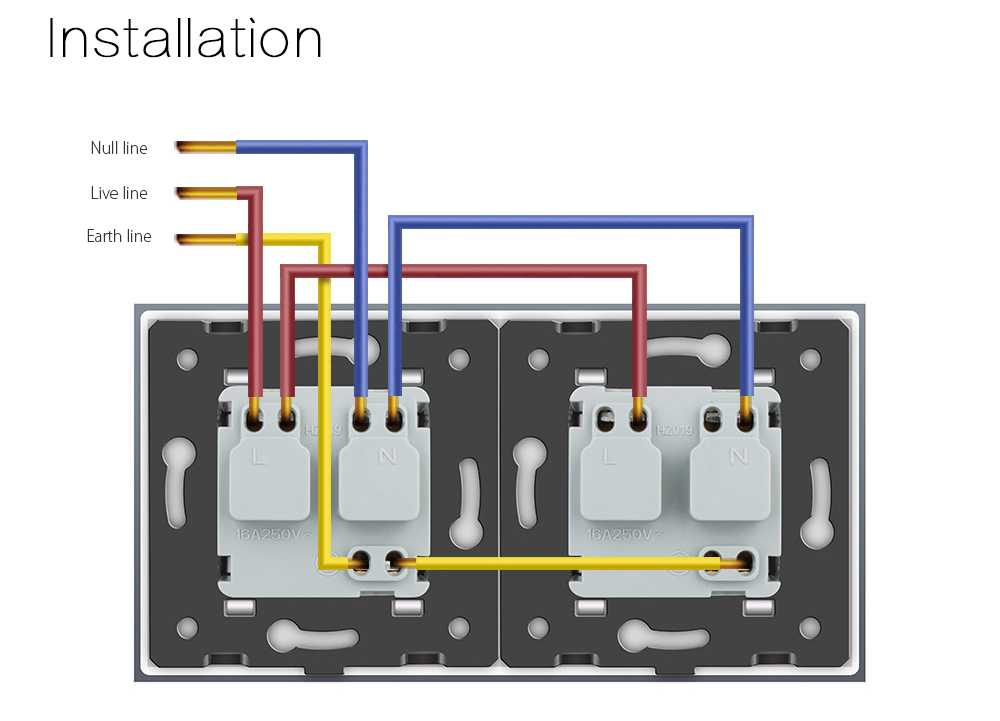

Подключение нескольких одиночных розеток

Эту процедуру можно проделать для трех, четырех и большего числа розеток, устанавливаемых под одной накладкой. Здесь главное помнить, что провод, питающий первую розетку, питает и все последующие — то есть, его сечение должно соответствовать суммарному току всех розеток.

Вывод

Как видите, подключение двойной розетки с заземлением не требует особых знаний и умений. Тут главное — не забывать о технике безопасности и следить за соответствием подключаемых проводов. В остальном, подключение розеток, выключателей и другой электроустановочной аппаратуры, не представляет сложности, и вполне может быть выполнено человеком без специфических знаний.

Как заземлить провод в зависимости от настройки вашей розетки

Как заземлить провод в зависимости от настройки вашей розетки и защитите свой дом и бытовую технику от скачков напряжения

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Заземление провода означает, что ваш электрический провод проходит от розетки к земле, защищая ваш дом от скачков электрической энергии. В новом доме заземляющие провода обязательны, но в старых домах такой защиты может не быть. Это побуждает некоторых сообразительных домовладельцев заняться проектом самостоятельно или нанять профессионального электрика для модернизации своей установки.

Из этого руководства вы узнаете, как заземлить провод, установив новые электрические розетки.

Примечание: это руководство расскажет вам, как заземлить провод, заменив старую розетку на новую.

Что такое заземляющий провод?

Для защиты от ударов и скачков напряжения под вашим домом проходит заземляющий провод, по которому электричество течет в землю, а не в ваш дом. Без заземляющего провода небезопасный уровень электричества может нанести вред вам или вашим близким в случае короткого замыкания.

В большинстве современных домов розетки с заземлением, но выключатели в старых домах (построенных до 1970 года), скорее всего, не заземлены.

Как подготовиться к заземлению провода

1. Убедитесь, что эта работа для вас

Настоятельно рекомендуется нанять местного электрика или другого специалиста, который поможет вам заземлить провод. Не рискуйте, если вы не уверены в работе. Лучше быть в безопасности, чем потом сожалеть.

Местные строительные нормы и правила некоторых штатов или округов могут требовать заземления старых проводов. Проведите исследование, чтобы убедиться, что это не относится к вашему региону.

2. Сначала получите одобрение

Электромонтажные работы своими руками часто требуют предварительного одобрения или разрешения от местного органа постановления или строительного отдела, даже для незначительных работ. Неполучение этого может привести к штрафам или другим последствиям.

Вы также можете пропустить конкретные рекомендации, например, как и где установить новые электрические розетки. Несоблюдение этих правил также может привести к штрафам или санкциям.

Для этого проекта вам потребуются следующие материалы:

Три способа заземления провода

Существует несколько различных способов заземления провода. Независимо от того, какой вариант вы выберете, всегда соблюдайте технику безопасности при выполнении электромонтажных работ.

Как заземлить провод к новой электрической розетке

Отключить питание

Фото: Daniel Krasoń / Adobe Stock заменять. Используйте тестер цепи, чтобы убедиться, что через устройство не проходит электричество, прежде чем двигаться дальше.0011

Установите новую электрическую розетку

Возьмите новую трехконтактную электрическую розетку GFCI ( всего за 4 доллара в магазинах товаров для дома). С этой стратегией у вас не будет полной защиты заземленного провода, выходящего за пределы вашего дома, но у вас, по крайней мере, будут заземляющие полюса внутри розетки, которые помогут лучше защитить ваш дом и технику от скачков напряжения.

Внимательно прочтите инструкции производителя по настройке новой электрической розетки.

При выключенном питании снимите старую розетку с помощью отвертки или электродрели. Отсоедините горячий (черный) провод и выкрутите дополнительные винты внутри. Снимите коробку, затем установите новую в обратном порядке. Подсоедините провода согласно инструкции.

Снова включите питание и проверьте

Установив устройство на стену, снова включите автоматический выключатель. Ваш тестер цепи должен показать, проходит ли электричество в эту область. Если нет, выключите выключатель и повторите шаги по устранению неполадок. Убедитесь, что все провода правильно и плотно связаны друг с другом.

Как заземлить провод с помощью заземляющего зажима

Провода заземления зависят от типа дома, в котором вы живете, и того, что необходимо заземлить.

Если ваша розетка изготовлена ​​из металла, а не из пластика, вы можете использовать самозаземляющийся металлический зажим (или заземляющий винт), чтобы прикрепить заземляющий провод к краю коробки. Если на зажиме заземления есть бумажная шайба, снимите ее, прежде чем вставлять розетку в розеточную коробку. Этот контакт «металл-металл» обеспечивает путь заземления. Как только розетка вкручена в металлическую коробку, коробка и розетка заземляются в целях безопасности.

Как проложить заземляющий провод от автоматического выключателя

Опять же, мы верим в безопасные самодельные изделия. Если выполнение сложных электромонтажных работ кажется вам немного пугающим, обратитесь к местному электрику за помощью с этим методом заземления.

1. Установите заземляющий стержень на выключатель

2. Подсоедините заземляющий провод и нейтральный (белый) гибкий провод к заземляющей шине

3. Протяните заземляющий провод к новой розетке

9 0009

Советы по работе С электрическими проводами

Важно понимать, что означают цвета на электрических проводах. Каждый провод будет иметь изолированную оболочку с указанием его назначения. Вы также должны использовать правильный тип провода для своего проекта — подберите калибр в соответствии с вашими электрическими потребностями.

Наконец, приобретите тестер цепи, который поможет убедиться, что ваша новая розетка работает должным образом. Вы можете купить тестер примерно за $20 в местном магазине товаров для дома.

Сделай сам вместо того, чтобы нанять профессионала

Большинство электрических проектов доступны по цене — для работы своими руками требуется всего несколько инструментов, проводка и розетка, которые вы можете купить за от 7 до 25 долларов . Заземляющая проводка стоит от 6 до 8 долларов за фут .

Если вы решите нанять профессионального электрика за плату, бюджет составит от до 100 долларов в час . Вы можете рассчитывать заплатить от 130 до 170 долларов США за соединение , хотя окончательная цена будет зависеть от количества розеток, которые вы хотите заземлить.

Часто задаваемые вопросы

Обновление старых розеток или добавление заземляющих зажимов в металлический ящик — это два метода. Каждый дом отличается. Обратитесь к электрику за советом по заземлению провода, не закапывая землю.

Предотвращает скачки напряжения, защищает ваш дом от таких вещей, как возгорание электричества, и защищает вас от удара током, если скачок напряжения проходит через вашу линию электропередачи. Без заземленных проводов ваши приборы также могут быть повреждены во время грозы.

Да, в новом доме провода заземления обязательны. Некоторые старые дома могут не быть заземлены, но если вы решите провести ремонт, вам нужно будет заземлить электричество на это время. Помните, что заземление защищает всех в вашем доме от внезапных скачков напряжения. Лучше всего нанять электрика для осмотра и работы с проводкой вашего дома.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Что нужно знать о Federal Pacific Breakers

  Маргарет Вак • 12 августа 2022 г.

• Нужно ли заземлять светильники в моем доме?

  Автор: Энни Сиск • 22 декабря 2021 г.

• Все, что вам нужно знать о проводке дверного звонка

  Автор: Пейдж Беннетт • 25 мая 2022 г.

Как подключить розетку

в: Manly Know-How, Skills

Приглашенный участник • 11 апреля 2013 г. • Последнее обновление: 2 июня 2021 г.

Это гостевой пост Итана Хейгана. из One Project Closer. Ознакомьтесь с некоторыми другими его мужественными работами, такими как «Как установить туалет».

Умение подключить розетку — это отличный навык, который нужно иметь в своем репертуаре, и, освоив его, вы сможете заменить старые или поврежденные розетки за считанные минуты. Чтобы помочь вам понять, чего ожидать, я создал настольное руководство с картинками, иллюстрирующими, как правильно подключить розетку.

На этой настольной демонстрации показано, как подключить стандартную электрическую розетку . Это означает, что я делаю некоторые предположения, и если вы обнаружите, что проводка в вашем доме выглядит иначе, это не значит, что она была сделана неправильно. На самом деле существует множество возможных вариантов, включая другую схему усилителя, розетку усилителя, сечение провода, количество проводов и многое другое. С учетом сказанного, то, что я представил ниже, является очень распространенным сценарием, и это отличное место для начала.

Кодекс и разрешения

Очевидно, что для настольной демонстрации не требуются разрешения на демонтаж. Однако местные правила часто требуют разрешения для новых или расширенных цепей, и иногда только лицензированные главные электрики могут получить разрешения. В некоторых округах домовладельцы могут пройти стандартный тест и получить разрешение на 90 166 почти 90 167 работ в собственном доме. Проверьте веб-сайт лицензирования и разрешений правительства вашего округа или штата, чтобы узнать особенности вашего региона. В большинстве юрисдикций действуют некоторые варианты Национального электротехнического кодекса (NEC), и вы можете получить ограниченный бесплатный доступ к NEC через веб-сайт Национальной ассоциации противопожарной защиты (NFPA).

Инструменты и материалы

Большинство электромонтажных работ можно выполнить с помощью нескольких ручных инструментов. Для этой демонстрации я взял:

• Отвертку
• Пассатижи Lineman’s
• Универсальный нож
• Плоскогубцы с иглами
• Инструмент для зачистки проводов )
• Напряжение тестер (не показан на рисунке)
• Розетка 15 А
• 14/2 провод
• Электрическая коробка
• Гайка для провода

Все необходимые инструменты и материалы можно найти в ближайшем магазине «Сделай сам». Розетка на 15 ампер, подобная показанной здесь, стоит всего около 0,60 доллара, а вы можете купить 100 футов 14/2 Romex за 35 долларов! Если вы планируете большой проект, купите «пакеты подрядчиков» и следите за купоном Home Depot, чтобы получить еще более выгодные цены.

Шаг 1. Отключите выключатель

Если розетка, с которой вы работаете, уже подключена к панели выключателя, выключите соответствующий выключатель и еще раз проверьте, что он выключен, с помощью тестера напряжения или даже лампа (которая, как вы знаете, работает). После отключения соответствующего прерывателя и повторной проверки с помощью вольтметра снимите лицевую панель. Вы увидите винты вверху и внизу розетки, и после их удаления розетку можно будет вытащить из коробки. Если провода имеют достаточную лишнюю длину, их можно просто обрезать и заново зачистить. Если для работы не так много проводов, их необходимо отсоединить, либо вывернув винтовую клемму, либо нажав на защелку, чтобы разъединить обратное соединение.

Новые рабочие электрические коробки будут прибиты к стойке, а переделанные электрические коробки (подобные той, что изображена ниже) будут прикреплены к гипсокартону. Коробка будет иметь по крайней мере один кабель (пучок проводов), входящий через заднюю сторону. В этой демонстрации показана двухпроводная схема, что означает, что каждый кабель содержит один черный и один белый провод, а также провод заземления.

Шаг 2. Заземляющие провода в виде косички

Если вы заменяете существующую розетку, велика вероятность, что вы можете пропустить этот шаг, поскольку вы можете повторно использовать существующий разъем. Однако, если какой-либо из проводов надрезан или поврежден, его следует обрезать и переделать.

Поскольку в этой коробке два провода заземления, а на розетке только одна клемма заземления, нам нужно соединить провода заземления вместе с косичкой. Не совершайте ошибку, просто выровняв провода и закрутив проволочную гайку! Этот стык обязательно провалится. Вот как это сделать:

Согните один из заземляющих проводов на себя.

Обрежьте другой провод заземления до такой же длины.

Используйте плоскогубцы, чтобы туго скрутить провода.

Далее отрежьте концы.

Наконец, накрутите проволочную гайку на соединение. Убедитесь, что проволочная гайка имеет соответствующий размер.

Шаг 3. Зачистите и подсоедините нейтральные провода

На задней стороне большинства розеток имеется индикатор зачистки для удобства. Измеритель зачистки определяет, сколько оголенного провода должно быть оголено после снятия изоляции. Достаточно просто намотать петлю на клеммный винт или выполнить прочное соединение с помощью врезного соединения.

Выровняйте белые (нейтральные) провода и обрежьте их до одинаковой длины. Затем снимите изоляцию с помощью инструмента для зачистки проводов.

С помощью плоскогубцев или приспособления для зачистки проводов скрутите оголенный провод в полукруг.

Наденьте нейтральные провода на серебряные винты по часовой стрелке (в том же направлении, в котором вращаются винты) и затяните винты.

Шаг 4. Подсоедините провод заземления

Оберните косой провод заземления вокруг зеленого винта заземления и затяните винт.

Шаг 5: Повторите для горячих проводов

Повторите тот же процесс обрезки, зачистки и прикрепления горячих проводов к золотым винтам.

Шаг 6. Прикрепите розетку к коробке

Аккуратно уложите все провода в коробку и закрепите розетку двумя винтами.

Шаг 7. Установите лицевую панель

Наконец, установите лицевую панель.

На этом этапе вы можете снова включить выключатель и проверить розетку.
