Подключение двухклавишного выключателя: схемы, ошибки подключения

Практически в каждой комнате квартиры или дома устанавливаются осветительные приборы и средства их коммуникации. В некоторых случаях помещение оснащается сразу несколькими светильниками или существующий разделяется на несколько независимых групп. Для полноценного разделения осветительного оборудования выполняется подключение двухклавишного выключателя. Что представляет собой данный вид коммутационного оборудования, и какими особенностями он обладает, мы рассмотрим в данной статье.

Особенности и устройство двухклавишного выключателя

Существует огромное количество коммутаторов, оснащаемых двумя клавишами, но на практике это на является единственным критерием. Так как подобные особенности присущи некоторым типам проходных и перекрестных выключателей. Поэтому, чтобы не путаться в таких устройствах, необходимо детально разобраться в их конструктивных и функциональных особенностях.

Основная задача двухклавишного выключателя заключается в разделении питающего проводника на две независимые линии, коммутируемые двумя отдельными клавишами. Поэтому при подключении устройства вы обнаружите сзади три вывода, как показано на рисунке 1 ниже:

Рис. 1. Особенности двухклавишного выключателя

Три зажима предназначены для:

1 – передачи электроэнергии к первой группе осветительного оборудования;
2 – передачи электроэнергии ко второй группе осветительного оборудования;
L – используется для подключения фазного проводника от электропроводки;

На самом корпусе выключателя также приведена схема двухклавишного выключателя, на которой показан принцип действия и переключения контактов.

Рис. 2. Устройство двухклавишного выключателя

Конструктивно двухклавишный выключатель состоит из следующих элементов:

Клавиши – предназначены для ручного управления процессом коммутации. В соответствии с п.10.2 ГОСТ Р 51324.1-2012 выполняются из изоляционного материала, для предотвращения контакта человеческих рук с токоведущими частями.
Переключатель контактной группы – переводит контакты выключателя во включенное или отключенное положение. Конструкция каждого переключателя в конкретной модели обеспечивает возможность непосредственного соединения с клавишей.
Модуль выключателя – основной блок коммутатора, содержащий контактную группу и механизм, приводящий их в движение.
Фиксатор – в данной модели выполнен отдельной деталью и применяется для крепления фальшпанели к модулю выключателя. Также может изготавливаться в форме замков на модуле или фальшпанели, как их неотъемлемая часть.
Фальшпанель – используется для декоративного украшения выключателя. Может подбираться по цвету для дизайна интерьера.

Некоторые модели могут компоноваться световой индикацией отключенного состояния. Внутри самих клавиш выключателя или в фальшпанели устанавливается светодиод, который горит в отключенном положении. Такая опция позволяет легче обнаружить двухклавишное устройство в темноте, но вносит свои коррективы при эксплуатации светодиодных и люминесцентных ламп.

Нюансы и схема подключения

При подключении двухклавишного выключателя важно соблюдать ряд рекомендаций, которые позволят вам избежать грубых ошибок и лишних трат на их устранение.

Наиболее важными нюансами для всех типов подключения двухклавишных выключателей являются:

Все электромонтажные работы производятся с обязательным отключением напряжения. Поэтому, перед началом подключения, установки или пуско-наладочных опробований обязательно отключите соответствующий автоматический выключатель в распределительном щитке.
Установка двухклавишного выключателя производится в монтажную коробку. Как правило, все современные модели выполняются из диэлектрических материалов, хотя могут встречаться и устаревшие металлические. Сам коробка закрепляется в стене при помощи шпаклевки, цементного раствора, монтажной пены или других средств.
Подключаемые к двухклавишному выключателю провода зачищаются на 10 – 20 мм от края. Недостаток отрезка может проскальзывать в зажиме, а их излишек может создать угрозу соприкосновения с соседними проводами. Слой изоляции удаляется специальными клещами, при их отсутствии, аккуратно срезаются ножом или кусачками, чтобы не повредить жилу.
Фиксация двухклавишного выключателя производится с помощью лапок, которые регулируются винтовыми зажимами. Поджимание лапок производится до тех пор, пока конструкция не приобретет жесткое крепление в стене.
После подключения двухклавишного выключателя выполняется опробование соответствия клавиш коммутируемому осветительному оборудованию. Если допущена ошибка, ее можно исправить до окончания отделочных работ.

В остальном, нюансы подключения будут отличаться, в зависимости от поставленных целей. Поэтому далее рассмотрим несколько вариантов использования двухклавишных выключателей для решения бытовых задач.

На 2 лампочки

Одним из распространенных вариантов подключения является подсоединение к цепи двух ламп или светильников независимо друг от друга. Схема подключения в этом случае будет выглядеть следующим образом (смотрите рисунок 3):

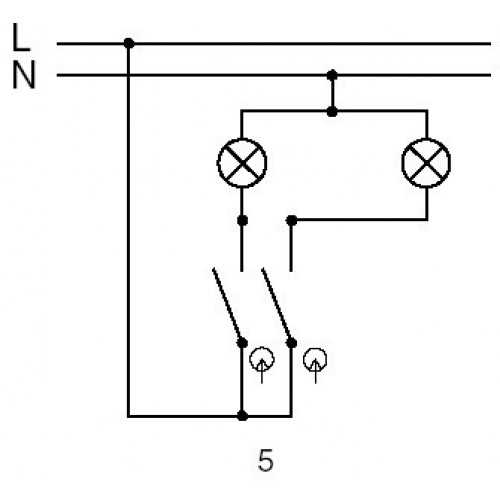

Рис.

3. Схема подключения на две лампы

От распределительной коробки к двухклавишному выключателю подводится фазный проводник L. От выводов клавишного выключателя фазный проводник подводится отдельно к патрону каждой лампочки. Нейтральный проводник N и защитный проводник PE от распределительной коробки подводятся напрямую к отдельному патрону и корпусу каждого светильника, как показано на рисунке ниже:

Рис. 4. Подключение провода защитного заземления к корпусу

На люстру

Многие люстры содержат три и более лампы в одном изделии. Но, в бытовых целях не всегда требуется работа всех лампочек. Поэтому в целях экономии электроэнергии их разделяют на две группы и подключают к разным клавишам выключателя, как показано на схеме ниже.

Рис. 5. Схема подключения люстры к двухклавишному выключателю

Как и в предыдущем случае, от распределительной коробки нейтральный проводник N и защитный проводник PE от распределительной коробки подводятся к люстре напрямую. Фазный проводник L подключается к двухклавишному выключателю и от каждого из выводов подводится к отдельной группе освещения люстры. В результате подключения каждый патрон люстры должен подключаться параллельно в сеть.

С розеткой в одном корпусе

Помимо функции коммутации приборов освещения в бытовых помещениях часто требуется подключать какое-либо оборудование при помощи штепсельной вилки. Поэтому розетки в комнате лишними не бывают, такой дуэт используют в гаражах, мастерских и прочих помещениях, где стараются оптимизировать пространство и вместить максимум.

Рис. 6. Схема подключения с розеткой в одном корпусе

Как видите на рисунке, от распределительной коробки фазный проводник L и нейтральный проводник N напрямую подключаются к розетке. Затем, от фазного вывода розетки проводник подключается к соответствующему зажиму двухклавишного выключателя. Дальнейшая процедура подсоединения питающих и защитных проводов к осветительному оборудованию аналогична предыдущим схемам.

С подсветкой

Наличие подсветки на клавишах выключателя или на фальшпанели улучшает его видимость в темное время суток. Поэтому ночью проще нажать клавишу и включить свет.

Рис. 7. Схема подключения выключателя с подсветкой

Схема подключения двухклавишного коммутатора с подсветкой ничем не отличается от предыдущих вариантов. Так как все современные модели комплектуются заводским набором элементов, позволяющих осуществлять такую функцию. Однако заметьте, что некоторые двухклавишные выключатели комплектуются светодиодом, который станет причиной мерцания люминесцентных и газоразрядных ламп. Поэтому для включения осветительного оборудования с блоком стабилизации используется вышеприведенная схема с диодом VD1и токоограничивающим резистором R1.

Почему на разрыв выключателя подключают «фазу»?

В соответствии с п.6.6.28 ПУЭ устанавливается требование о необходимости включения в разрыв любого выключателя фазного проводника. Что обусловлено следующим явлением:

Рис. 8. Подключение нейтрального проводника в разрыв двухклавишного выключателя

При необходимости замены вышедшей со строя электролампы, можно отключить клавишу выключателя и приступить к демонтажу и установке нового оборудования. Но, как показано на рисунке, при отключенном положении коммутатора, его контакты разорвут нейтральный проводник. А напряжение с фазного проводника будет беспрепятственно поступать на патрон лампы. В случае прикосновения к оголенным токоведущим частям, человек получит удар электрическим током, что может привести к электротравме, и даже летальным последствиям.

ТОП 5 ошибок, которые не стоит повторять

На практике часто встречаются ситуации, когда ошибки подключения явно мешают комфортному использованию электрооборудования. Поэтому чтобы избежать подобных неприятностей, мы рассмотрим наиболее частые огрехи:

Фазный проводник подключается к одному из выводов осветительного оборудования. В таком случае коммутация будет включать только все лампы и только при нажатии обеих клавиш.
Обязательно подключайте в разрыв двухклавишного коммутатора фазный проводник, а не нейтральный. Такая ошибка может обернуться серьезными неприятностями.
Чтобы обеспечить полноценное соответствие фазных и нейтральных проводников в распредкоробке, используйте цветовую маркировку. Если же подключение осуществляется к уже смонтированным проводам, обязательно прозвоните их.
Некачественный монтаж клавиш – в виду наличия двух независимых кнопок, их нередко устанавливают не до конца или с небольшим смещением. От этого переключение происходит не до конца и может возникнуть перегревание контактов.
Расположение коммутатора выбирается на уровне ваших рук для удобства переключения. Двухклавишное устройство не должно закрываться дверью или монтироваться непосредственно на дверной лудке.

Список использованной литературы

Бартош А.И. «Электрика для любознательных» 2019
Е.Д. Тельманова «Электрические и электронные аппараты» 2010
О.Коновалов «Управление освещением из нескольких мест» 2013
Кузнецов Р. С. «Аппараты распределения электрической энергии на напряжение до 1000В» 1970
Буль Б.К. «Основы теории электрических аппаратов» 1970

Как из одноклавишного выключателя сделать двухклавишный

Основное назначение двухклавишного выключателя: одновременное управление двумя контурами элементов освещения в комнате. Так можно добиться небольшого затенения или сделать поток света максимально ярким. На примере установки одной люстры ситуация выглядит так: за включение 2 из 5 лампочек отвечает одна клавиша, за следующие 3 — другая, их можно включить обособленно или все вместе.

Если вам необходимо управлять светильниками в разных концах комнаты — двухклавишные выключатели в стиле ретро не только решат вашу проблему, но и станут элегантным дополнением любого интерьера. Мы предлагаем на выбор более тысячи моделей из пластика, керамики, фарфора с клавишным, тумблерным или поворотным механизмом по доступным ценам.

Отличается двухклавишный выключатель от одноклавишного или проходного своей конструкцией, числом контактов и механизмом прерывания цепи. В нём выделяют:

две подвижные клавиши;
клеммы или винтовые зажимы для присоединения провода;
съёмный корпус.

Если повернуть элемент управления обратной стороной, вы увидите разницу. В переключателе подобного типа монтируют 3 контакта: общий и 2 отвода, через которые фаза направлена к светильникам или возвращается в соединитель. Чтобы заменить одноклавишный выключатель на двухклавишный нужно следовать схеме подключения.

При монтаже новой проводки и подключении модели с 2 клавишами важно правильно распределить провода и их подключения. От устройства отводят пару контактов к нагрузке. Выключатель распределит ток по токопроводящим жилам, которые обособленно подключаются к светильникам. В результате каждая клавиша отвечает за включение одной или группы ламп одновременно.

Для подключения двухклавишной модели используйте трёхжильный провод и отсутствие защитного проводника PE не должно вас смущать. При этом лучше рассчитывать нагрузку сети с запасом. Кто знает, может через пару лет вы решите добавить яркости. Тогда не понадобится прокладывать новый кабель, потому что можно будет присоединиться к существующему.

Двойные выключатели помогают сэкономить на электроэнергии, а ещё с помощью использования малого освещения можно создать атмосферу в доме. Подключение двухклавишного вместо одноклавишного ретро выключателя уменьшит число точек подключения с электричеством. Такая протяжка безопаснее обычной схемы или разделения освещения на два отдельных прибора.

Рассмотрим схему (Рис. 1) подключения двухклавишного выключателя к двум источникам света с использованием двухжильного кабеля.

Рис. 1

Справа вы видите отходящие провода от щитка в квартире или доме, один из них — фаза (обозначен красным), другой — ноль (синий). Нулевой кабель не подключают через распредкоробку, а подводят напрямую к лампам.

Фаза (красный провод) проходит через распределитель к выключателю и подаёт питание к двум обособленным размыкателям (далее разделены на жёлтый и оранжевый).

Проводка может идти к группе светильников, в таком случае вместо одной лампы будут подключены от 2 и более, как на изображении (Рис. 2). На нём дополнительно обозначена фаза L и два распределителя L1 и L2.

Такое решение отлично подходит не только для спальни или зала, вы можете провести монтаж в любой комнате дома или производственном помещении. Для двухклавишного светильника применяют четырёхпроводную линию.

Рис. 2

Проводите электромонтажные работы безопасно

Строгое соблюдение техники безопасности особенно важно при работе с электричеством. Прежде чем начать замену одноклавишного ретро выключателя на двухклавишный, выполните простые правила:

Вооружитесь фонариком и обесточьте электроэнергию на участке работы, либо во всем помещении.
Проверьте отсутствие тока на выходе провода при помощи отвёртки с индикатором.
Во избежание удара током, не касайтесь оголённых проводов руками.
Изучите инструкцию к прибору, так как устройство двухклавишных выключателей в стиле ретро может отличаться.
Если вы заменяете электроприбор впервые, лучше поэтапно сфотографировать порядок действий, это поможет правильно изменить соединение контактов, чтобы не произошло короткое замыкание.

Типичные ошибки при подключении

Если вы разобрались в теории как поставить двойной выключатель вместо одинарного, постарайтесь избежать распространённых ошибок:

Подведение питания не на фазу, а на нулевой контакт. Даже при отключении подачи электричества разъединителем, ток остаётся активен. Определите токопроводящую жилу — фазу кабеля. Его начало проходит через автоматический выключатель щитка с подведённым кабелем. Лучше один раз перепроверить, действительно ли происходит разрыв проводника с фазой. В противном случае замена лампы может повлечь удар током. Только после этого можно отключать напряжение.

Подведение фазной жилы на отводящий контакт вместо подающего. Подключение по схеме будет давать сбой, определить этот факт просто. Нажимайте клавиши по очереди и должна загораться соответствующая лампочка или группа освещения. Если ничего не происходит, а при активности обоих выключателей загораются все — придётся пересобрать его заново. На эту ошибку укажет подключенная лампочка на самом выключателе, которая не будет гореть.
Нулевой провод нужно подводить к общему в распределительной коробке, в то время как многие соединяют его с одним из контактов фазы. Маркировка цветом на проводах поможет разобраться как их правильно запитать.
В противном случае сориентируйтесь с мультиметром или хорошим чувствительным индикатором.

Пошаговая инструкция замены выключателя

Разберёмся последовательно, как сделать из одинарного выключателя двойной:

Разбираем, снимаем клавиши руками или поддеваем сбоку отвёрткой. Убираем рамку — декоративную подложку, которая либо защелкивается, либо прикручивается. Далее работаем с корпусом, с боковыми креплениями и контактным элементом. Наша задача обеспечить подачу напряжения от фазы проводника к двойному выключателю на общий контакт. При включении клавиши фазный поток будет проходить по отдельным контурам освещения.
Найдите центральный контакт, учитывайте маркировку, потому что не обязательно он отделён и расположен по середине. При её отсутствии или стёртости воспользуйтесь отвёрткой-тестером и прозвоните каждый контакт. Для этого к одному контакту подсоединяете металлический предмет: саморез, гвоздик. Его держите пальцами, а остальные касаетесь отвёрткой.

Если при включении каждой клавиши по отдельности на отвёртке загорается индикатор, — это общий контакт. Если нет, то проделайте операцию с остальными.
Применяем трёхжильный провод ВВГнг 3×1,5. На нем каждая жила имеет свой цвет в соответствии с ГОСТом. Из распределительной коробки отходит фаза — провод серого цвета. Зачистите конец и подключите к контактным пластинам, а винт закручиваете отвёрткой, теперь общий контакт подключён.
Следующий шаг — подсоединение оставшихся двух жил к разъёмам на отходящие контакты. Этим завершается подключение проводников к выключателю. Проверьте правильность работы питания и порядок подключённых светильников. После этого можно установить корпус на постоянное место в монтажную коробку при встроенном варианте, закрутите винты крепежа и распорки до упора, оденьте защитную рамку и клавиши.

Распределительная коробка предназначена для входа и перенаправления нескольких потоков. Среди них выделяют один, отходящий от щитка — питающий кабель и один (к выключателю с двумя контурами) или два (отходящих к светильникам с разным расположением). Последовательность подключения облегчит монтаж:

Подключите нулевой проводник, который имеет синий цвет. Этот кабель не проходит через выключатель и крепится к светильнику или лампочке.
Подключение заземления, обычно контакт имеет желто-зелёный цвет. Он может отсутствовать в квартире или в двухжильном проводе, значит, пропускаем пункт.
Подключаем проводники с фазой. В одной клемме требуется зажать фазу, исходящую из элемента питания, а после фазную жилу, направленную к выключателю.

Подсоединяем оставшиеся 4 свободные жилы. Одна пара отходит от контактов, другая — проводка от люстры, лампочки или бра. Сначала нужно соединить один провод освещения и один провод от нужной клавиши. Тем же способом подсоедините оставшиеся два контакта.

Схемы подключения кулисного переключателя

| Новый Wire Marine

Перейти к содержимому

Схема подключенияСерийная сталь2019-01-08T17:27:11-05:00

В качестве ресурса для наших клиентов мы предоставляем ниже подборку объяснений, схем подключения, видеороликов и т. д. для некоторых наиболее распространенных клавишных переключателей Carling, которые мы продаем. Дополнительную информацию о переключателях также можно найти на страницах продукта для каждой детали.

1. V1D1-B60B – SPST, ВКЛ.-ВЫКЛ., 1 лампа отключения – верхняя

Купить этот переключатель: Кулисный переключатель V1D1-B60B ВКЛ-ВЫКЛ .

Возможно, самый распространенный кулисный переключатель на планете… V1D1-B60B представляет собой стандартный двухпозиционный кулисный переключатель ВКЛ-ВЫКЛ. Он будет напечатан с «V1D1», «12V 20A» и «Carling Technologies».

В верхней части выключателя будет одна лампа накаливания, которая автоматически загорается при включении выключателя.

V1D1-B60B имеет три контакта на задней панели, официально называемые клеммами. У нас тоже есть четырехконтактный кулисный переключатель V1D1 с двумя индикаторами (номер по каталогу: V1D1-G66B ), который можно найти ниже. Этот переключатель также заменит кулисный переключатель V1DA, который имеет пластиковые перегородки между клеммами на задней панели.

Как и все наши кулисные переключатели, это оригинальный кулисный переключатель Carling Contura серии V, защищенный от пыли и воды по стандарту IP68.

Посмотрите наше видео с обзором проводки V1D1 здесь:

Этот корпус переключателя можно сочетать со многими нашими защелкивающимися крышками кулисных переключателей с морской маркировкой, чтобы получить полный комбинированный блок переключателей с маркировкой.

См. также наши переключатели с подсветкой. Или узнайте больше о том, как работают переключатели с подсветкой.

Характеристики кулисного переключателя

Номинальное напряжение: 12 В пост. тока
Номинальный ток: 20 А
Клеммы: 3
Carling P/N: V1D1-B60B
Тип лампы: Лампа накаливания
Срок службы лампы: 10 000 часов

(Нажмите, чтобы увеличить)

скачать PDF

2.

V1D1-G_ _B – SPST, ON-OFF – (1) независимый сверху, (1) зависимый снизу

мы носим в различных цветах лампы и СИД.

Эти корпуса переключателей включают (и кабину можно приобрести по ссылкам ниже):

V1D1-G66B — белые лампы

V1D1-GCCB — кулисный переключатель с красными светодиодами

— BlueGX1X1X1

900 Переключатель

Мы используем этот стиль корпуса переключателя V1D1 на всех наших переключателях SPST, ON-OFF с лазерной гравировкой и подсветкой. В отличие от V1D1-B60B , который имеет 3 контакта на задней панели, этот кулисный переключатель ВКЛ-ВЫКЛ имеет 4 контакта. Дополнительная клемма находится на клемме 8 и управляет верхней лампочкой в выключателе (называемой независимой лампочкой).

Этот корпус кулисного переключателя предназначен для соединения с выгравированной или напечатанной защелкой на крышке кулисного переключателя для полного блока переключателя. Все приводы, продаваемые на этом сайте, подходят для этого переключателя.

У нас также есть электрические схемы кулисных переключателей для морских судов внизу этой страницы.

Характеристики кулисного переключателя

Номинальное напряжение: 12 В пост. тока
Номинальный ток: 20 А
Клеммы: 4
Carling P/N: V1D1-G _ _ B
Тип лампы: различные
Срок службы лампы: 10–100 000 часов

(Нажмите, чтобы увеличить)

скачать PDF

Пример выше, показан синий светодиод

Корпус переключателя VJD1 только здесь

Купить: Кулисный переключатель Nav/Anc здесь

Этот кулисный переключатель DPDT с подсветкой имеет две зависимые лампы, одну верхнюю и одну нижнюю. Схема подключения справа показывает, как контакты и лампы подключены внутри.

Кулисный переключатель VJD1 имеет 7 контактов на задней панели, называемых клеммами. Если вы заменяете существующий кулисный переключатель, на корпусе переключателя, скорее всего, будет штамп «VJD1», но этот переключатель также заменит V6D1, VJDA и V6DA.

Этот переключатель включает нижний свет, когда он опущен, и верхний свет, когда он вверху.

3б. Как выполнить проводку в качестве переключателя Nav/Anc:

Для морских применений этот переключатель VJD1 очень часто используется в качестве переключателя навигационных и якорных огней.

Мы создали короткое видео, объясняющее, как это сделать:

Здесь вы можете создать крутые полностью индивидуальные крышки клавишных переключателей для внедорожников, джипов, авиации, квадроциклов и т. д.

Характеристики кулисного переключателя

Номинальное напряжение: 12 В пост. тока
Номинальный ток: 20 А
Клеммы: 7
Carling P/N: VJD1-D66B
Тип лампы: Лампа накаливания
Срок службы лампы: 10 000 часов

скачать PDF

(Нажмите, чтобы увеличить)

разница в цвете фар. Пробелы: «_» может быть «6» для белого, «C» для красного или «X» для синего.

Купить варианты этих выключателей можно здесь:
VJD2-U66B — белые лампы
VJD2-UCCB — красные светодиоды
VJD2-UXXB – синие светодиоды

Наш единственный 10-контактный переключатель, этот переключатель морского класса представляет собой двухполюсный двухпозиционный переключатель на два направления. Это переключатель ВКЛ-ВЫКЛ-ВКЛ, где вверх и вниз включены (или непрерывны с входной клеммой), а центральное положение выключено. Он имеет два независимых источника света… один вверху и один внизу.

Независимые источники света включаются внешним источником… как другой выключатель.

Кулисный переключатель VJD2 имеет 10 контактов сзади и представляет собой вариант корпуса кулисного переключателя ВКЛ-ВЫКЛ-ВКЛ с зависимой лампой или VJD1. Чаще всего вы будете использовать VJd2 вместо VJD1, когда этот переключатель будет запускать две нагрузки, но НЕ подсветку в группе кулисных переключателей с подсветкой.

Обратите внимание на схему подключения: из 10 контактов (лепестковые разъемы, называемые клеммами) на задней панели четыре 4 обеспечивают работу кулисного переключателя, а остальные шесть используются для электромеханических переключающих контактов. Этот корпус переключателя имеет два изолированных отрицательных входа (T9 и T7) для каждой лампы или светодиода в переключателе.

Этот корпус переключателя предназначен для сопряжения с приводом кулисного переключателя. Все актуаторы, продаваемые на этом сайте, подходят к этому выключателю, но с независимым освещением эта выгравированная крышка выключателя будет работать лучше всего.

Этот переключатель часто используется в качестве переключателя навигационных/якорных огней на лодке… см. ниже схему подключения этой конкретной конфигурации:

Проводка навигации/управления на этом переключателе напряжение: 12 В постоянного тока

Номинальный ток: 20 А

Клеммы: 10

Carling P/N: VJD2-U__B

Тип лампы: Белая лампа накаливания, синий светодиод, красный светодиод

Срок службы лампы: 100 000 часов (для светодиодов)

(Нажмите, чтобы увеличить)

5. VLD1-A_0

B — DPDT, (ON)-OFF-(ON), 1 независимая лампа

только к цвету освещения, в остальном переключатели одинаковые.

Посмотреть/купить варианты выключателя можно здесь:
VLD1-A60B – белые лампы накаливания
VLD1-AC0B – красные светодиоды
VLD1-AX0B – синие светодиоды

Это двухполюсный двухпозиционный DPDT, кулисный переключатель мгновенного действия с подсветкой. Он имеет один индикатор вверху. На схеме справа показано, как подключить и запитать этот трехпозиционный кулисный переключатель Carling Contura 12 В, 20 А (ВКЛ)-ВЫКЛ-(ВКЛ).

При подключении этого переключателя вы можете выбрать, хотите ли вы, чтобы он освещался из-за независимой лампы, подключенной к клеммам 8 и 7. Или эти клеммы можно игнорировать для группы переключателей без подсветки.

Этот кулисный переключатель часто используется для изменения полярности электродвигателя. Если вы заменяете существующий кулисный переключатель, он, вероятно, будет иметь штамп «VLD1» сбоку, хотя он также заменит V8D1, VLDA и V8DA (среди прочих).

Это только черный корпус клавишного переключателя, предназначенный для сопряжения вытравленной или печатной защелки на крышке клавишного переключателя для полного блока переключателя.

Характеристики кулисного переключателя

Номинальное напряжение: 12 В пост. тока
Номинальный ток: 20 А
Клеммы: 8
Carling P/N: VLD1-A_0B
Тип лампы: светодиодная или лампа накаливания
Срок службы лампы: 100 000 часов (светодиод, 10 000 вкл.)

(Щелкните, чтобы увеличить)

Выше показан VLD1-A60B — версия с белой лампой накаливания, но доступна и с другими цветами освещения.

6. VMDJ-G66B

– DPDT, (ВКЛ)-ВКЛ-ВЫКЛ, 1 независимая, 1 зависимая лампа

VMDJ — это уникальный кулисный переключатель мгновенного действия DPDT. На приведенной ниже схеме показано, как подключить и запитать этот трехпозиционный кулисный переключатель Carling Contura 12 В, 20 А (ВКЛ)-ВКЛ-ВЫКЛ.

Эта клавиша идеально подходит для выключателя двигателя OFF/RUN/START. Он выключен внизу, включен в центре и мгновенный (включен) вверху. Центральное положение ВКЛ остается включенным, пока нажата функция мгновенного включения (ВКЛ) вверху.

Он также обычно используется с омывателем/очистителем ветрового стекла. Он поставляется с латунной перемычкой на клеммах 2 и 5, как показано на рисунке.

Загрузите бесплатную схему подключения в формате PDF для этого интересного кулисного переключателя ниже.

Электросхема в формате PDF

Характеристики кулисного переключателя

Номинальное напряжение: 12 В пост. тока
Номинальный ток: 20 А
Клеммы: 6
Carling P/N: VMDJ-G66B
Тип лампы: Белая лампа накаливания
Срок службы лампы: 10 000 часов

(Щелкните, чтобы увеличить)

В приведенном ниже разделе приведены электрические схемы, относящиеся к морским клавишным панелям. У нас есть электрические схемы и руководства по подключению 10-контактного навигационного / Ancher ON-OFF-ON 3-ходового кулисного переключателя Carling Contura, а также схемы подключения 10-контактного трюмного переключателя Auto-Manual ON-OFF- ON 3-позиционный кулисный переключатель Carling Contura (для получения дополнительной информации о подключении трюмной помпы см. здесь) у нас также есть общая схема подключения DPDT для питания двух нагрузок с использованием 3-позиционного кулисного переключателя Carling Contura ON-OFF-ON.

Если вы подключаете триммеры, мы предлагаем электрические схемы, как подключать электрические триммеры, как подключать гидравлические триммеры, а также как подключать кулисный переключатель с обратной полярностью.

Наконец, у нас есть электрическая схема для подсветки клавишных переключателей Carling с подсветкой на панели клавишных переключателей.

Ссылка для загрузки страницы Перейти к началу

Оптовая 2-контактная схема подключения на кулисном переключателе, 2-контактная схема подключения на кулисном переключателе Заводы

Красная схема подключения 2-контактный кулисный переключатель 250 В

проводка двойного кулисного переключателя

Основная информация

наименование товара	Кулисный переключатель
Рейтинг	3А 250В переменного тока T125/55
Изоляционное сопротивление	≥100 МОм
Контактное сопротивление	≤50 мОм
Тип операции	ВКЛ ВЫКЛ
Электрическая жизнь	≥10000 циклов
Терминальная сила	≥40Н
Цвет	Черный
Терминал	2 контакта

Измерение

Особенности продукта

1. Тип: Клавиша проводки Переключатель

2. Цвет линии: в соответствии с требованиями заказчика.

3. Уровень водонепроницаемости: нет

4. Контакт: 2 контакта

Наше преимущество

1. Завод имеет более чем 20-летний опыт работы в области производства переключателей.

2. Разнообразие категорий. Более 2000 моделей.

3. Хорошее качество. Использование сырья, импортируемого из Японии и Южной Кореи.

Более 85% охвата автоматизированного производства продукции.

4. Отличная команда НИОКР, запросы клиентов на дизайн приветствуются.

5. Две тысячи патентов на изобретения и 47 патентов на полезные модели .

6. Процесс сборки в беспыльном цехе класса класса 100 000.
7. Благодаря системе TS16949, ISO9001, ISO14001, OHSA18001.

2 клавишный выключатель схема подключения: Как подключить двухклавишный выключатель: схема подключения, инструкция
