Жильцы квартир в крупных населенных пунктах в основном пользуются услугами централизованного теплоснабжения. Только на протяжении последнего десятилетия приобрел популярность процесс обустройства индивидуального обогрева в квартирах многоэтажек. Он предполагает подключение теплого пола к системе отопления.

Сегодня в новостройках обычно устанавливают автономные отопительные конструкции с подключением радиаторов. Дополнительным вариантом обогрева владельцы недвижимости нередко выбирают теплые полы.

Комбинированные способы обустройства теплоснабжения жилья стали популярны. Для загородных домов и городских квартир с автономным обогревом возможна реализация подобной схемы подключения водяного теплого пола.

В многоквартирных зданиях с централизованным отоплением, возведенных много лет назад, использовать комбинированный вариант очень сложно. В этом случае можно продумать монтаж теплого пола, но исключительно как вспомогательного источника тепловой энергии.

Причины популярности полов с обогревом

Идея подогрева напольной поверхности возникла давно. Теплый пол – это довольно эффективная современная система обогрева помещений за счет физических особенностей нагретых воздушных потоков. Разогретая напольная поверхность отдает тепло воздуху, который поднимается и заполняет в комнате внутреннее пространство.

Пол с обогревом в отличие от отопительных батарей в квартире, выполняющих функцию тепловой завесы, равномерно прогревает воздух в помещениях.

Кстати, эффективность данных систем больше на 30 – 40% по сравнению с традиционным способом теплоснабжения жилья с использованием радиаторов.

Комфортный температурный баланс обеспечивается благодаря перемещению воздушных масс, имеющих разную температуру нагрева – самая высокая температура наблюдается в нижних слоях воздуха. При радиаторном обогреве весь процесс происходит наоборот, ведь теплый воздух собирается вверху, а пол является в помещении наиболее холодным местом.

Обустраивать напольный обогрев стало модным в течение последних лет, поскольку теперь приобрести соответствующие стройматериалы и отопительное оборудование можно без проблем. Сейчас такой способ обогрева частных домовладений стал обычным делом, что невозможно сказать о многоэтажных домах.

Кстати, попытки самостоятельного монтажа теплого пола от центральной теплосети в небольших по площади помещениях в многоквартирных зданиях заканчивались в основном удачно, чего не скажешь о намерениях обустроить подогрев напольной поверхности во всех комнатах за счет централизованного поступления тепла.

Ограничение к переоборудованию отопительных систем

Согласно отечественному законодательству, подсоединение теплого пола к отоплению централизованного типа в помещениях многоэтажек запрещено.

Причины запрета связаны с некоторыми нюансами:

1. Классически устроенный теплый пол состоит из труб с теплоносителем, подключенным к отопительной системе и уложенным на ровное основание. Сверху водяного контура заливают бетонную стяжку, обеспечивающую защиту трубопровода и выполняющую функцию технологического элемента здания. От труб тепло передается слою бетона и за счет его высокой теплопроводности он становится поверхностью, активно передающей тепловую энергию. Следует отметить, что не все жилые объекты рассчитаны на ремонт, связанный с обустройством системы теплого пола. В этом случае имеет значение высота потолков и вес стяжки, одни квадратный метр которой достигает 200 –300 килограммов. После ее укладки на плиты перекрытия будет воздействовать существенная дополнительная нагрузка.
2. Другой аспект проблемы связан с регламентными нормами. Прежде, как подключить к радиатору отопления теплый пол, нужно произвести врезку водяного контура в стояк, а это может привести к ухудшению качества обогрева квартир, расположенных как сверху, так и снизу. В результате функционирование всей системы централизованного теплоснабжения окажется под угрозой.

В подобной ситуации единственное, что возможно – это подсоединение теплого пола к системе отопления в квартирах на первом этаже.

Следует знать, что получить разрешение на изменение способа теплоснабжения в старых домах с централизованным отоплением по ряду причин почти не реально. В новостройках сейчас уже на стадии проектирования предусматривают возможность обустройства пола с обогревом.

Для владельца частного дома, оборудованного автономным нагревательным газовым котлом не должно возникнуть проблем с тем, как подсоединить к отоплению теплый пол.

В многоэтажках отопительная конструкция обогрева напольной поверхности, в которой главным источником тепловой энергии является вода, получается недолговечной, с низкими эксплуатационными показателями по причине плохого качества жидкости, подаваемой от теплоцентрали.

Также не следует забывать о наличии гидравлического сопротивления в уложенном в стяжку водяном контуре и о слабой сопротивляемости труб возможности получить гидроудар.

Если вышеописанные трудности не являются препятствием, тогда владельцу недвижимости следует детально разобраться с тем, как правильно подключить теплый пол к отоплению. Необходимо выполнять инструкцию и учитывать расчетные параметры, на которые следует опираться при проведении монтажных работ.

Подключение к централизованной отопительной сети

Создание обогрева пола, как и укладка в доме любых инженерных коммуникаций, нуждается в тщательном проведении подготовительных мероприятий.

Прежде, как соединить теплый пол с отоплением, необходимо выяснить несколько важных моментов:

• имеется ли конструктивная возможность подключения к радиаторам в квартире нового водяного контура и других элементов системы, таких как узел подмеса, коллектор, насос, трехходовой клапан и т.д.;
• можно ли обеспечить понижение температуры воды до 50 градусов, поскольку в батареях и стояках подаваемая жидкость нередко нагрета до 65 – 75 градусов;
• какая величина рабочего давления у теплоносителя в центральном квартирном стояке и не превышает ли она нормативный параметр в 8 – 9 атмосфер.

Существуют стандартные схемы, как подключить к батарее отопления теплый пол, причем каждая из них отличается эффективностью и технологическим решением. Оптимальным считается проект, предусматривающий подключение узла смешения, коллектора и устройств регулировки.

Как показывает практика, водяной пол без использования смесительного узла будет малоэффективной конструкцией. Также не станет лишним монтаж трехходового клапана, который обеспечит правильную регулировку температуры нагрева рабочей среды.

В группу безопасности системы обогрева напольной поверхности входят:

• термодатчики;
• циркуляционный насос;
• термостат.

Вне зависимости от принятого решения, как подключить теплый пол к системе отопления – непосредственно к стояку или батарее – в любом случае для этого нужно использовать специальное оборудование. При этом каждый из элементов теплоснабжающей конструкции имеет свой принцип работы. Читайте также: «Как сделать теплый пол от отопления – варианты подключения».

Как подключить теплый пол к разным системам

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Если контур пола нужно подключить к системе двухтрубного радиаторного теплоснабжения, его соединяют с подающим и обратным трубопроводом, подведенным к батареям. Эту работу делают посредством специального модуля или при помощи двух шаровых кранов.

Когда обустраивается однотрубная система отопления с теплым полом, тогда подачу теплоносителя на контур обогрева напольной поверхности подключают после насоса, а обратку – перед ним. Регулировку температурного режима в помещении осуществляют с помощью модуля подключения или шаровых кранов.

Выбор варианта подключения водяного теплого пола

Чаще всего используют следующие схемы подключения:

• нерегулируемая отопительная система;
• регулируемая сбалансированная теплоснабжающая конструкция;
• система обогрева с монтажом трехходового клапана;
• водяной теплый пол с узлом подмеса.

Каждую из вышеназванных схем, поясняющих последовательность действий, как подключать теплый пол и радиаторы, отличает собственная эффективность.

Нерегулируемая система

В данной схеме монтажа нет ничего особо сложного. К водяному контуру, предназначенному для обогрева напольной поверхности, присоединяют циркуляционное насосное оборудование.

При этом имеются значительные ограничения. Прежде всего, протяженность трубопровода не может превышать 70 метров. Для его строительства задействуют полипропиленовую или металлопластиковую трубную продукцию, имеющую диаметр 16 миллиметров и пропускную способность, не превышающую 10 литров в течение минуты.

Система теплого пола, обустроенная согласно этой схеме, получается абсолютно нерегулируемой. Ее эффективность недостаточна, поскольку высока вероятность большой потери тепла в результате быстрого остывания отопительных радиаторов.

При обустройстве нерегулируемой системы не следует забывать, что насос монтируют на обратку двухтрубного теплого пола. Если не соблюдать эту рекомендацию, насос направит основной поток нагретого теплоносителя в дополнительно проложенный водяной контур, а батареи в квартире, как и соседские радиаторы, сразу станут чуть теплыми.

Регулируемая сбалансированная теплоснабжающая конструкция

При ее создании используют специальный контур, предназначенный для подмеса. Его оснащают запорным вентилем. Благодаря его наличию регулировка степени нагрева теплоносителя осуществляется путем понижения интенсивности циркуляции жидкости.

Балансировочный кран выполняет функцию регулятора степени нагрева водяного пола. С целью увеличения или уменьшения пропуска воды в контур необходимо переставить кран в определенное положение.

Система обогрева с монтажом трехходового клапана

Чтобы обустроить регулируемый, надежный и практичный источник обогрева квартиры, нужно установить на систему такой элемент как трехходовой клапан. Назначение данного устройства заключается в возможности держать под контролем расход тепла, поступающего от теплоносителя, который перемещается по контурам.

В этом случае температура нагрева напольной поверхности регулируется в автоматическом режиме. Специалисты советуют: если радиатор слишком быстро остывает, следует в перемычке установить двухходовой клапан, который начнет перекрывать поступление горячей жидкости в трубопровод, обеспечивающий отопление пола. При этом циркуляция будет происходить в прежнем режиме.

Водяной теплый пол с узлом смешивания

Если интересует вопрос, как подсоединить к системе отопления теплый пол, чтобы получилась эффективная, практичная и хорошо управляемая теплоснабжающая конструкция, нужно включить в рабочую схему установку смесительного узла.

Этот вариант является оптимальным решением для жилья, расположенного в регионах с суровым климатом. Дело в том, что в таких населенных пунктах в централизованных теплосетях температура теплоносителя часто достигает 75 – 95 градусов, а это критическая величина для пола с обогревом.

Данную проблему успешно решит установка смесительного узла, обеспечивающая подачу в контур пола воды, нагретой до 35 – 40 градусов.

Подогрев напольного покрытия станет эффективным способом обогрева, если придерживаться инструкции, как подключить теплый пол к отоплению и учитывать особенности планировки помещения, в котором он обустраивается, и специфику функционирования центрального источника теплоносителя. Читайте также: «Схема подключения теплого пола: основные правила».

Как подсоединить теплый пол к отоплению: основные моменты

Перед тем как подключить теплый пол к системе отопления многоэтажного дома, необходимо получить разрешение соответствующих органов. В лучшем случае, несанкционированное вмешательство повлечет за собой крупный штраф. В худшем – вы нарушите работу центральной системы, что приведет к длительным и очень неприятным разбирательствам с соседями. При установке автономного котла этот вопрос разрешается намного проще.

Способы подсоединения труб

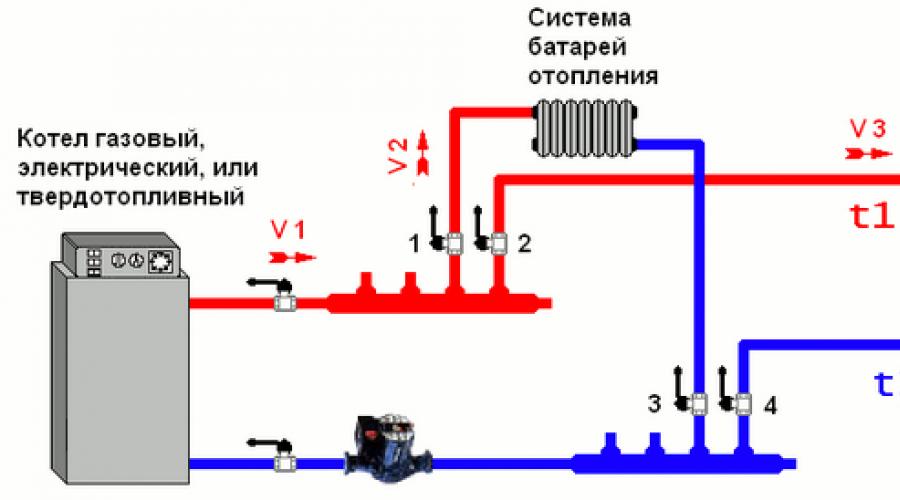

Схема подключения теплого пола к системе отопления в частном доме предусматривает следующие варианты:

• один канал;
• два канала;
• естественная циркуляция.

Самой простой и дешевой является однотрубная схема. Циркуляция горячей воды происходит по единому каналу. В такой конструкции обязательно должен присутствовать достаточно мощный насос. Даже если данное оборудование уже есть в комплектации котла, обычно задействуют еще один. Правильное подключение водяного теплого пола в этом случае требует установки насоса примерно посередине магистрали. Основной контур должен располагаться после агрегата, обратка – перед ним. Управление системой осуществляется посредством регуляторов, установленных на водопроводном канале. Максимальная длина контура не может превышать двух-трех десятков метров.

Если вы решаете, как подключить теплый пол к отоплению в частном доме, лучше остановиться на двухтрубном варианте. В этом случае ставят отдельные магистрали для подачи горячей воды и сбора остывшей, подсоединяя их к котлу. Данный вариант мы и будем сегодня рассматривать. Что касается гравитационной схемы, то главным ее преимуществом является отсутствие необходимости в насосе. Теплоноситель движется естественным путем. Монтаж трубопровода осуществляется под определенным уклоном. Обустройство подобных конструкций требует привлечения профессионалов, которые четко рассчитают оптимальную раскладку магистралей.

Коллектор

Подключение теплого пола к системе отопления без коллектора допускается, но подобное решение неудобно и непрактично, поэтому на нем мы останавливаться не будем. Главной задачей этого распределительного узла является поддерживание нужного уровня температуры теплоносителя в системе. При двухтрубной схеме к коллектору подсоединяют подающую и обратную линии. Первая идет от котла, вторая возвращает в него остывшую воду.

Такое подключение водяного теплого пола к системе отопления требует наличия насоса, отвечающего за цикличность, и запорных вентилей на каждый из каналов. Краны нужны на случай, когда нужно отключить оборудование, например, для ремонта. Коллектор представляет собой латунную или стальную гребенку с несколькими выходами. Его устанавливают в специальный настенный шкаф. Простейшая схема подключения водяного пола контролируется механическими клапанами, но есть и автоматические устройства с сервоприводами. Если есть необходимость регулировать расход теплоносителя между контурами нескольких помещений, дополнительно размещают балансировочные клапаны.

Смесительный клапан

Как мы уже говорили, важнейшей функцией коллектора является подача в систему теплоносителя правильной температуры. За это отвечает смесительный клапан, который бывает трех- и двухходовым. Схема подключения теплого пола к системе отопления зависит и от типа клапана. Двухходовое устройство действует так: получив сигнал о снижении температуры воды, оно начинает подмешивать в систему горячий теплоноситель. Как только уровень стабилизируется, шток клапана перекрывается. Двухходовые механизмы идеально подходят при условии, что площадь обогрева не превышает 200 м².

Если у вас более обширный теплый пол водяной схема подключения потребует трехходового устройства. В данном случае происходит смешивание горячей воды с охлажденной из обратного контура. В подавляющем большинстве случаев используются двухходовые клапана. При наличии сервопривода устройство может управляться в автоматическом режиме.

Температурные датчики и расходомеры

Подключение теплого пола к системе отопления в частном доме подразумевает и установку датчиков температуры. Они не влияют на работу оборудования, но их показания важны для определения текущего уровня нагрева. Ставят термодатчики на выходе и входе коллектора.

Решая задачу, как соединить теплый пол к отоплению, вполне можно обойтись и без расходомеров, но если вы хотите управлять системой эффективно, стоит немного потратиться. Их ставят на патрубках обратного канала.  Данные запорные механизмы, как правило, оснащаются стеклянной колбой со шкалой. Помимо этих устройств контроля есть еще воздушные клапаны и байпасы, о которых мы расскажем ниже.

Терморегулятор и сервоприводы

Терморегулятор размещают на патрубке приема основного коллектора, присоединяя к магистрали с охлажденной водой. Входящий в комплект температурный датчик прячут внутри гребенки. Необходимый уровень температуры обычно выставляют поворотной ручкой. Получая информацию о состоянии теплоносителя, регулятор управляет линиями горячей и остывшей жидкости.

Схема подключения коллектора теплого пола к системе отопления, подразумевающая применение сервоприводов, мало чем отличается от варианта с терморегулятором. Эти устройства работают по аналогичному принципу за одним исключением. С их помощью можно устанавливать параметры подачи жидкости отдельно для каждого контура. В зависимости от типа сервопривода, делают это либо вручную, либо автоматически. Для последней задачи потребуется наличие встроенного температурного датчика.

Надежнее всего приобрести фирменный коллектор от проверенного производителя. В этом случае вы можете быть уверены в том, что оборудование соответствует поставленным перед ним задачам. Приобретая элементы по отдельности, можно существенно сэкономить, но только при условии, что вы уже сталкивались с тем, как подсоединить теплый пол к отоплению. Если такого опыта у вас нет, лучше обратитесь за помощью к специалисту. Собрать заводскую систему по инструкции способен каждый. С «разношерстной» конструкцией может прийтись нелегко даже мастеру. Все элементы должны не только идеально подходить по параметрам, а и надежно состыковываться друг с другом.

Подключение пола

Прежде всего, необходимо сделать все расчеты, связанные с протяженностью труб и способом их укладки. Магистрали должны выдерживать определенные нагрузки и располагаться таким образом, чтобы не возникало холодных участков. Нужно учесть мощность отопительной системы, тип помещения, требования к температуре и множество других факторов. Определить, какой должна быть схема подключения теплого водяного пола к системе отопления, помогают специальные компьютерные программы. Если вам не настолько принципиально все сделать самому, рекомендуем воспользоваться помощью экспертов. Ошибки на этом этапе могут привести к грустным последствиям.

Располагать трубы можно «змейкой» (простой, угловой, сдвоенной) или «улиткой». Второй вариант популярнее, так как обеспечивает более равномерный обогрев. В зависимости от отопительной нагрузки помещения, шаг обычно составляет от 15 до 30 см. В некоторых случаях расстояние между витками можно менять. Подключение теплого пола к отоплению в квартире требует труб диаметром не больше 18 мм. Обычно хватает изделий на 16 мм.

Установка коллектора и подключение

Разложив магистрали, приступают к обустройству коллектора. Место расположения этого узла определяют, придерживаясь некоторых правил:

• Подсоединение теплого пола к системе отопления рекомендуется производить в верхней точке конструкции. Зачастую, удобнее расположить оборудование где-нибудь на первом этаже или подвале. Это допустимо, но в таком случае придется серьезно поработать с обустройством воздушных клапанов. При классической разводке все намного проще.
• Длина всех контуров должна быть приблизительно одинаковой.
• Доступ к шкафу с коллектором должен быть свободным, чтобы вовремя среагировать в случае аварийной ситуации.
• Перед тем как подключить водяной теплый пол к системе отопления в частном доме, обязательно установите защиту, состоящую из байпаса и воздушного клапана. Последний отвечает за стравливание излишков воздуха и нормализацию давления в каналах. Байпасом называется устройство, перекрывающее подачу воды при аварии.

Следующим шагом станет подключение коллектора теплого пола к системе отопления. Трубы подсоединяются к гребенке посредством фитингов или другим способом, указанным производителем. Качество стыков тщательно проверяется. Тестирование системы осуществляют до укладки напольного покрытия.

Подключив водяной теплый пол, его всячески проверяют на разных температурных режимах. Нужно проанализировать качество нагрева каждой отдельной магистрали, осмотреть достаточно герметичны ли стыки. Это процесс, требующий терпения и внимательности. Если вы устанавливаете фирменное оборудование, схема подключения отопления с теплым полом должна содержать таблицу балансировки. Правильная настройка – залог эффективной и долговечной работы системы. Если на этом этапе будут допущены ошибки, их придется исправлять, снимая напольное покрытие. При наличии стяжки это будет не только затратная, а и достаточно трудоемкая процедура. Подумайте, уверены ли вы в своих знаниях настолько, чтобы так рисковать.

Краткий итог

Схема подключения однотрубной системы с теплым полом, как и двухтрубной, реализуется без особых трудностей, если речь идет об обогреве одной комнаты. В случае с системами, состоящими из множества контуров, задача усложняется не только объемом работы, а и резким возрастанием вероятности ошибки в расчетах. Как правильно подключить теплый пол к системе отопления, в общих чертах рассказать может каждый, а вот выполнить на практике не всегда получается даже у опытных мастеров.

Большинство неполадок, заложенных на этапе монтажа и настройки, выявляются уже в первые несколько дней работы. Некоторые могут тихо «тлеть» месяцами. Доверив реализацию схемы подключения системы «теплый пол водяной» профессионалам, вы обезопасите себя от лишних волнений. Даже если они допустят ошибку, вы не будете нести дополнительных финансовых затрат (при условии гарантии, естественно).

Не забывайте соблюдать правила эксплуатации: регулярно отслеживайте состояние приборов, делайте профилактику оборудования. Если вас интересует, как подключить теплый пол к отоплению собственными руками, и вы готовы идти на все вышеперечисленные риски, больше конкретной информации по теме можно получить на нашем сайте в Москве. На ваши вопросы готовы ответить профессиональные консультанты и пользователи, обладающие опытом подобных работ.

Руководство для домашнего мастера

Электрические теплые полы — это простая и эффективная система отопления, которую можно установить как при реконструкции, так и при новом строительстве. С этим справится любой грамотный домашний мастер. Тем не менее, вы должны вызвать электрика, зарегистрированного в части P, для окончательного подключения системы подогрева пола к электросети. Также стоит попросить вашего электрика, зарегистрированного в части P, сообщить вам, если нагрузка системы превышает максимальную нагрузку термостата 16 А. Если это так, вам необходимо установить контактор/снаббер.

В этом руководстве мы познакомим вас с каждым этапом процесса установки, включая несколько основных советов, при установке системы сетчатых матов с электрическим теплым полом, такой как ThermoSphere Mesh мощностью 150 Вт/м ² .

Для целей данной статьи данное руководство будет посвящено установке системы в ванной комнате на верхнем этаже с деревянным полом и отделкой плиткой или камнем.

Предпочитаете смотреть видео? Посмотрите «Полное руководство по установке ThermoSphere Mesh»

1. Все, что вам нужно для идеальной установки

Считайте это своим контрольным списком перед началом установки. Мы также включили несколько полезных инструментов.

Биты UFH!	Стандартные инструменты	Инструменты для обработки почвы
Электрический коврик(и) для подогрева пола Теплоизоляционные плиты Пенопласт для изоляции периметра Винты и шайбы Гибкий клей для плитки Самовыравнивающаяся смесь Фиксирующая лента Лента из стекловолокна Кабелепроводы Датчик пола Запасной датчик пола Электрическая задняя коробка Термостат Выбранная вами отделка пола	Кусачки Инструмент для зачистки проводов Ножницы Острое лезвие Отвертка Прецизионная отвертка Маркер Электросчетчик	Ведро для смешивания Большой зубчатый шпатель Губка Плиткорез Распорки/выравниватели для плитки Смесительная насадка и дрель

2.

Подготовка основания (чернового пола)

Поскольку мы используем пример ванной комнаты наверху, основанием обычно будет фанера или древесина. Если вы устанавливаете электрический теплый пол внизу, скорее всего, у вас будет бетонное основание.

Какое значение имеет тип субстрата?

Это потому, что вам нужно будет использовать изоляционную плиту с покрытием для деревянной подложки и непокрытую изоляционную плиту, если это была бетонная подложка. Чтобы максимизировать эффективность вашей системы напольного отопления, мы всегда рекомендуем использовать изоляционные плиты, так как это повысит эффективность системы до 50%. Это означает, что помещение быстрее достигнет нужной температуры, и вам будет дешевле эксплуатировать его.

Вернемся к подготовке основания. Убедитесь, что черновой пол ровный, устойчивый, чистый и на нем нет пыли или мусора. Закрепите изоляционную пену по периметру по краю комнаты с помощью самоклеящейся ленты или любого прочного двустороннего скотча. №

Уложите теплоизоляционные плиты с покрытием (для использования с деревянным основанием) в виде кирпичной кладки по всему полу. Используйте нож, чтобы разрезать доски, чтобы они соответствовали вашему пространству.

Прикрепите изоляционные плиты к основанию на расстоянии 300 мм от центра с помощью винтов и шайб. Вы также можете использовать сетчатую ленту вдоль швов, чтобы клей лучше держался на стыках.

При установке на бетонное основание убедитесь, что оно чистое, ровное и готово к обработке. Смойте плиточный клей и уложите непокрытую изоляционную плиту по всему полу.

3. Разметка неотапливаемых зон

При установке системы электрического подогрева пола в ванной комнате вам необходимо разметить зоны, где есть (или будут) постоянные приспособления, такие как унитазы, пьедесталы и ванны.

Если вы установите стационарные светильники поверх нагревательного кабеля, вы ограничите поток воздуха на пол, что приведет к «тепловой блокировке». Это может привести к перегреву системы отопления, повреждению покрытия пола и выходу из строя.

4. Тестирование перед установкой (1-е тестирование)

Тестирование — одна из самых важных задач. Представьте себе, что вы включаете электрический теплый пол в первый раз, и он не работает… душераздирающе. Это первое из трех испытаний, которые необходимо выполнить. Эти показания также понадобятся вам для регистрации гарантии на систему у производителя.

Проверка нагревательного мата:

• Достаньте сетчатый нагревательный мат из коробки.
• Включите измерительный прибор и установите его в омах.
• Подсоедините фазу к одной клемме, а нейтраль к другой клемме.
• Показания счетчика должны быть в пределах от -5 до +10 % ожидаемых показаний, указанных в руководстве по эксплуатации.
• Запишите номер детали и показания в руководстве по эксплуатации, чтобы можно было зарегистрировать гарантию.

Проверка изоляции нагревательного мата:

• Включите тестер изоляции и установите его на 500 В.
• Подсоедините фазу и нейтраль к одной из клемм, а землю к другой.
• Нажмите тест и запишите результаты. Тестер должен показывать более 999 МОм или бесконечность.

Проверка сопротивления датчика пола:

• Установите измеритель на омы и подключите кабели к клеммам.
• Например, напольные датчики ThermoSphere рассчитаны на сопротивление 10 кОм при 25°C. Показание будет между 8 — 12k в зависимости от температуры.
• Запишите результаты и повторите тот же тест для запасного датчика пола.

5. Установка мата электрического теплого пола (ThermoSphere Mesh)

Первый этап испытаний завершен, следующим этапом является установка сетчатого мата.

Лучше всего начать с того места, где будет располагаться термостат, и раскатать коврик для теплого пола. Когда вы дойдете до препятствия или конца комнаты, аккуратно разрежьте сетку ножницами. Важно: Не обрезайте кабель и не используйте нож для разрезания сетчатого мата.

После того, как сетка будет аккуратно вырезана, поверните вал на 90 градусов и избегайте отмеченных ненагретых участков. Продолжайте раскатывать коврик до следующего неотапливаемого участка. Эта часть коврика обращена проволокой вверх. Дойдя до стены, аккуратно разрежьте сетку, переверните рулон и продолжайте катить в обратном направлении. Просто повторяйте эти шаги, пока весь пол не будет покрыт.

Для небольших площадей нагревательный кабель можно снять с сетчатого мата. Вы делаете это, аккуратно разрезая сетку, снимая защитную пленку и удаляя белые ленты. Отложите сетку в сторону, чтобы использовать позже. Убедитесь, что у вас достаточно нагревательного кабеля, чтобы покрыть отапливаемую площадь. Для узких мест нарежьте сетку на полоски и не забудьте не перерезать кабель! Затем вы можете положить полоски в линию.

Крепление незакрепленного греющего кабеля

При закреплении незакрепленного отрезка греющего кабеля от сетчатого мата убедитесь, что расстояние между кабелем составляет не менее 50 мм.

При укладке не перекрещивать нагревательный кабель и не использовать поверх него фиксирующую ленту. Это приведет к перегреву и повреждению кабеля. Используйте сетчатую ленту, чтобы зафиксировать свободный нагревательный кабель на месте. Это предотвращает появление воздушных пустот и позволяет полностью покрыть клей для плитки, а также удалить любые винты и шайбы, которые находятся под нагревательным кабелем. Используйте вырезанную часть сетчатого мата, чтобы закрыть и защитить нагревательный кабель.

6. Тестирование во время установки (2-й тест)

После того, как вы закончили укладку сетчатого мата, пришло время провести второй набор тестов. Вы снова проводите испытание на сопротивление и изоляцию мата, чтобы убедиться в отсутствии случайных повреждений в процессе резки и прокатки.

Вернитесь к пункту 4, чтобы узнать, как выполнять эти тесты.

7. Установка напольного датчика

Установка напольного датчика поможет вам ограничить температуру пола и снизить риск перегрева, который может повредить отделку пола. Отделка пола, такая как дерево, чувствительна к изменениям температуры и имеет максимальную температуру, которую они могут выдержать.

Установка напольного датчика помогает сделать электрическую систему обогрева пола более энергоэффективной, снижает потребление энергии по сравнению с работой системы только от датчика воздуха в термостате.

Простые шаги для установки напольного датчика:

• Просверлите отверстие в основании стены для кабелей ниже места расположения распределительной коробки. Затем протяните трубопровод через заднюю коробку.
• Проведите зонд датчика вниз по кабелепроводу, пока не почувствуете, что он касается конца.
• Протяните кабелепровод к центру нагревательного кабеля.
• Извлеките и потяните сетчатый нагревательный мат назад, чтобы отметить расстояние и площадь для вырезания канала для канала в плите с покрытием.
• Проложите трубу в канале и убедитесь, что датчик пола виден на конце трубы.
• Убедитесь, что вы снова надели колпачок, затем закрепите канал на месте с помощью фиксирующей ленты.
• Положите сетчатый нагревательный мат на кабелепровод и подведите холодный хвост к задней коробке.

Важно! Не прокладывайте нагревательный кабель или холодные соединительные муфты в стену! Это приведет к перегреву и повреждению кабеля!

• Закрепите холодный хвост с помощью фиксирующей ленты, готовой для крепления сетчатого нагревательного мата. Уникальный для ThermoSphere, наш холодный хвост LayFlat создает ровную поверхность даже вокруг углов.

8. Крепление сетчатого нагревательного мата

Снимите пластиковую подложку и плотно прижмите мат на место. Повторяйте, пока все области не будут закреплены. Обязательно плотно прижмите коврик, чтобы он не отслаивался.

Торцевая заделка должна быть расположена так, чтобы ее можно было полностью покрыть плиточным клеем или выравнивающей массой. Помните, что не следует заклеивать концы лентой, так как это может привести к перегреву. Тем не менее, вы можете приклеить его, используя ленту из стекловолокна, чтобы пропустить клей для плитки или выравнивающую смесь. Вы также можете использовать фиксирующую ленту по краям сетчатого мата, если это необходимо, чтобы дополнительно закрепить его.

Не накрывайте нагревательный кабель фиксирующей лентой! Это может привести к перегреву и повреждению кабеля!

9. Резка стыка холодного конца и установка запасного датчика пола

Соединение холодного конца

При вырезании стыка холодного конца в изоляцию или основание пола, не закрывайте лентой воздушное пространство. Это может привести к перегреву и, в конечном итоге, к выходу из строя. Вместо этого заполните пустоты самовыравнивающейся смесью или клеем для плитки.

Запасной датчик пола

Мы всегда рекомендуем установить запасной датчик пола на тот случай, если другой выйдет из строя. Это означает, что у вас будет резервная копия, и вам не нужно будет переключаться на измерение температуры воздуха, которое менее энергоэффективно.

Просто поместите запасной датчик температуры пола по центру между двумя секциями нагревательного кабеля.

Но не кладите напольный датчик на нагревательные кабели и используйте фиксирующую ленту, чтобы закрепить запасной датчик на месте.

10. Проверка сопротивления датчика пола (2-й тест)

Повторите проверку сопротивления датчика пола, начиная с шага 4, и запишите результаты, а затем проведите такой же тест сопротивления для запасного датчика пола и запишите результаты.

11. Укладка финишного покрытия пола

Укладка плитки непосредственно на нагревательный мат

• Осторожно нанесите клей для плитки на холодный хвостовой шов и проведите его через сетку.
• Убедитесь, что нагревательный кабель полностью покрыт клеем.
• Для достижения наилучших результатов смажьте плитку обратной стороной.
• Положить плитку на остальную часть пола.

Укладка плитки на самонивелирующийся состав

• Залейте пол самонивелирующимся составом, убедитесь, что все нагревательные кабели и муфты закрыты.
• Когда выравнивающая смесь будет готова для укладки плитки, нанесите клей для плитки и уложите плитку на пол. Для достижения наилучших результатов смажьте плитку маслом.
• Положить плитку на остальную часть пола.

12. Заключительное испытание (3-е испытание)

Повторите испытание на сопротивление нагревательного мата, испытание на изоляцию нагревательного мата и испытание на сопротивление датчика пола в последний раз (см. шаг 4). Запишите результаты, так как вам понадобятся все результаты испытаний для оформления гарантии. Эти заключительные тесты должны убедиться, что во время установки не произошло никаких повреждений.

13. Электропроводка

Важно! Все окончательные электрические соединения должны выполняться квалифицированным электриком.

• В точке подключения должно быть четыре кабеля.
• Подсоедините запасной датчик пола к клеммной колодке и уберите в заднюю коробку.
• Изолируйте заземление питания и холодного вывода. Подсоедините их к клеммной колодке или к задней клеммной колодке.
• Подсоедините датчик пола к клеммам с маркировкой и помните, что датчик пола не чувствителен к полярности.
• Подключить подогрев пола под напряжением и нейтралью к выходным клеммам.
• Подключите питание под напряжением и нейтраль к входным клеммам.
• Убедитесь, что у вас есть хорошее и надежное соединение во всех клеммах, и что медная проводка не оголена.
• Прикрепите термостат к заднему корпусу с помощью прилагаемых винтов и добавьте лицевую панель.

14. Включение электрического подогрева пола

Как бы вы ни хотели включить свою новую электрическую систему подогрева пола, вы должны дождаться, пока клей для плитки и/или самонивелирующаяся смесь полностью затвердеют, прежде чем включать ее. на. Процесс отверждения может занять от 7 до 14 дней, но обязательно ознакомьтесь с рекомендациями производителя.

Мы рекомендуем выполнить следующий процесс ввода в эксплуатацию:

1. Включить термостат
2. Комплект для датчика пола
3. Установить ограничение этажа на 27 ^o C
4. Убедитесь, что обогрев выключен
5. Оставить на 24 часа

Наконец, повышайте температуру не более чем на 2°C каждые 24 часа, пока не будет достигнута желаемая температура пола.

Вот оно! Вы сделали!

Мы надеемся, что это руководство поможет вам при установке электрического теплого пола. Но если у вас есть какие-либо вопросы и вам нужна дополнительная консультация, наша команда всегда готова помочь. Свяжитесь с нами.

Электрические теплые полы – Пошаговое руководство по установке

Введение

Электрические теплые полы становятся все более и более популярными, а качество предлагаемой продукции становится лучше с каждым годом.

Технологические достижения позволили производителям теперь производить UFH настолько тонкий, что он едва заметен.

Соедините это со снижением цены, и вы окажетесь в выигрыше.

Но, возможно, самая главная причина, по которой многие из нас предпочитают сухую, а не мокрую, заключается в том, что ее очень легко установить, особенно в существующих домах.

Свернутое матовое покрытие с уже разложенными элементами упрощает работу, оставляя вам больше времени для чаепития – идеально! Итак, если вы готовы установить собственную систему обогрева пола, это то, что вам нужно знать.

Какой тип электрического теплого пола вам нужен?

В большинстве случаев идеальным решением являются рулонные нагревательные маты. Однако в некоторых случаях они нецелесообразны, и вместо этого вы можете выбрать незакрепленный провод.

Несмотря на то, что маты можно разрезать – только маты, а не сами провода – в небольших помещениях необычной формы или в помещениях с большим количеством препятствий может быть полезно использовать незакрепленные системы проводов. Осмотрите комнату и проверьте, нет ли лишних приспособлений или углов, которые могут помешать вам успешно уложить коврик.

Еще одним соображением является тип основания , на которое вы будете укладывать UFH. Всегда уточняйте у производителя, совместимы ли коврики или провода с предполагаемой поверхностью. Однако мы всегда рекомендуем укладку на изоляционные плиты. Изоляционные плиты имеют смысл по двум причинам:

1. Они делают именно то, что говорят, обеспечивают изоляцию. Это гарантирует, что вы получите максимальную отдачу от своего UFH и не потеряете ценную энергию.
2. Они представляют собой красивое, плоское и ровное основание для работы.

Также стоит проверить, подходит ли выбранный вами UFH и к напольному покрытию, которое будет укладываться поверх него. Если вы хотите согреть ламинат, то лучше всего подойдет фольгированный теплый пол. Плитка и тому подобное нуждаются в электрических матах с подогревом пола или незакрепленных проводных системах.

Поскольку матирование является наиболее популярным, именно его мы и рассмотрим в данной статье.

Шаг 1. Измерьте

Изображение с Wiki Commons

Возьмите рулетку вместе с карандашом и блокнотом и начните записывать на бумаге размеры комнат.

Лучше всего сделать грубый набросок комнаты, а не только размеры, так как это поможет избежать ошибок.

После того, как у вас будет на бумаге ваша комната, а также размеры и существующие светильники, вы сможете рассчитать площадь, которую необходимо будет покрыть матами UFH.

Не забудьте вычесть области, где будут светильники, а также оставить от 40 до 50 мм по краям комнаты.

Проводка не будет проложена вровень со стеной. Многие установщики также рекомендуют вычесть 10% из окончательного расчета, чтобы у вас было пространство для экспериментов, когда вы будете укладывать маты.

Если вы собираетесь укладывать коврик UFH на существующий пол, но перед этим собираетесь демонтировать любые приспособления, такие как панели унитаза или ванны, обязательно сначала отметьте эти области.

Нанесение контура перманентным маркером позволит вам точно увидеть, где будет заменено каждое приспособление, и не позволит вам укладывать маты там, где они не нужны.

Шаг 2 – Теплоизоляция пола

Правильная укладка теплоизоляции повысит эффективность работы вашей системы электрического обогрева пола, что в долгосрочной перспективе сэкономит ваши деньги.

Чтобы показать вам, как именно это сделать, мы создали для вас отдельное пошаговое руководство по утеплению пола. Если вы еще не посмотрели, рекомендуется сделать это, прежде чем продолжить работу над проектом.

Шаг 3. Определите источник питания

Узнайте, где находится источник питания для вашего электрического теплого пола, и проделайте необходимое отверстие в стене для кабеля (ваш электрик может сделать это за вас, если вы не уверены).

Вырезать канал в полу/изоляционной плите для размещения гибких трубок, которые будут охватывать датчик пола и силовые кабели. Это важно, так как силовой конец коврика будет значительно толще остальных, поэтому для его установки потребуется углубление.

После отрезания тщательно очистите область от пыли, жира и мусора, прежде чем продолжить.

Шаг 4. Тестирование, тестирование…

Изображение с Wiki Commons

Прежде чем приступить к самой интересной части укладки коврика на место, вам нужно быстро проверить его сопротивление с помощью мультиметра, чтобы убедиться, что он в порядке. порядок работы. Многие люди сталкивались с этим в прошлом, не будьте одним из них!

Как только коврик будет готов, наденьте на него мультиметр.

Нет хорошего мультиметра? Купите один здесь.

Измерение, которое вы ищете, находится между токоведущим и нейтральным кабелями, и оно должно совпадать с паспортом, который поставляется с ковриком. Они различаются в зависимости от размера и типа коврика, поэтому обязательно ознакомьтесь с техническими характеристиками каждого из них, если вы обустраиваете несколько комнат.

Пока показания совпадают с показаниями, указанными в руководстве, все готово. Имейте в виду, что обычно в качестве ориентира указывается базовая цифра с диапазоном (обычно около 5%) как плюс, так и минус по обе стороны от этого числа.

В руководстве/паспорте указан диапазон и базовое значение. Пока ваши показания находятся между нижней и верхней границей этого диапазона, ваше покрытие находится в хорошей форме.

Если, тем не менее, есть несоответствие между вашими показаниями и диапазоном, указанным в руководстве, коврик может быть неисправен. Хотя это больно, коврик нужно будет вернуть; гораздо лучше разобраться сейчас, чем потом.

Шаг 5. Укладка

«Ну, это несложно. Мне не нужно будет это читать».

Конечно, это просто тот случай, когда силовой конец коврика нужно положить в углубление и раскатать его, верно? Да, это так, но вы будете удивлены, узнав, сколько людей озадачены тем, что делать, когда они достигают стены. Или, не дай Бог, пьедестал для раковины или основание для унитаза!

Когда ваш коврик все-таки наткнется на такое препятствие, лучше отойти на минуту и ​​посмотреть. Действительно, смотри.

Обратите внимание на то, где находится проволока в сетке коврика, и выясните, где должен быть разрез, чтобы можно было перевернуть коврик и продолжить. Направление, в котором вы хотите перевернуть мат, будет определять, куда должен идти разрез.

U-образные изгибы проволоки на краю мата разомкнутся, образуя непрерывную связь после того, как нижняя сетка будет разрезана, что позволит вам повернуть мат обратно на себя и продолжить катить.

Следующее может показаться очевидным для многих из вас, но это случалось во многих случаях в прошлом. НЕ РЕЗАТЬ, ПОВТОРЯЮ, ПРОВОД . Прорезать сетку нормально. Разрезать самоклеящуюся ленту можно. Перерезать провод — это нехорошо… совсем нехорошо.

После того, как вы успешно преодолели первое препятствие, вы можете снова раскатать коврик, пока не дойдете до другого, где вам придется повторить описанный выше процесс. После того, как все надрезы сделаны и коврик полностью раскатан, вся ваша комната должна быть покрыта, если ваши расчеты были верны.

О, и еще один совет, который я хотел бы дать, это снимать подложку с самоклеящейся ленты (если она есть на вашем коврике) только после того, как вы полностью довольны макетом своего коврика. Если вы начнете приклеивать его с самого начала, вы не оставите себе места для маневра … и вам нужно немного пошевелиться. Вместо этого просто положите его и внесите небольшие коррективы, чтобы убедиться, что он находится именно там, где вы хотите… а затем прикрепите этого плохого мальчика на место.

Шаг 6. Разместите датчик

Теперь, когда коврик для электрического теплого пола уложен, нам нужно установить датчик, чтобы наш термостат знал температуру UFH. Всегда лучше размещать зонд как можно ближе к центру элементов, так как это даст наиболее точные показания, а немного ленты поможет удержать его на месте.

Однако при размещении зонда следует помнить еще несколько моментов:

1. Зонд не может пересекать провода. Если это произойдет, это даст ложное чтение, чего мы, очевидно, хотим избежать.
2. Зонд следует размещать под сеткой, а не сверху.
3. Зонд должен находиться на расстоянии не менее 150 мм (6 дюймов) от стены.
4. Подсоедините зонд как можно ближе к источнику питания.
5. Как и источник питания, зонд довольно толстый. Обрезка кабелепровода сохранит ровную поверхность, а также поможет защитить зонд.

Шаг 7. Повторная проверка

Теперь все на месте, снова время мультиметра. Тот же тест, что и раньше. Если вы хорошо читаете, поздравляю! Вы только что успешно установили теплый пол в своем доме.

Осталось только вызвать квалифицированного электрика, чтобы выполнить окончательные соединения, после чего можно либо приступить к стяжке, либо просто укладывать плитку прямо поверх коврика (руководство пользователя подскажет вам лучший вариант).

Как видите, укладка электрических ковриков – действительно простая работа, и именно эта простота помогла популярности сухого теплого пола в последние годы взлететь ввысь.
