чертежи и схемы, деревянный либо из ДСП, металлический или из фанеры

Многие сталкивались с такой проблемой в доме, как неправильное распределение вещей в местах их хранения. Это может создавать беспорядок. Чаще всего это возникает из-за отсутствия полок и шкафов, где все нужные предметы могут поместиться. И тут возникает вопрос: «как сделать стеллаж своими руками?».

Сделав стеллаж своими руками можно организовать пространство в доме или гараже.

Если правильно подойти к процессу, выбрать нужный материал и знать порядок действий, тогда можно самостоятельно сделать самодельный шкаф, форма и конструкция которого будет соответствовать желаниям и потребностям мастера.

Вы можете сконструировать шкаф, который будет отвечать всем вашим требованиям.

Какие материалы можно использовать для изготовления (дерево, металл, фанеры и другие)
Необходимые инструменты
Разновидности стеллажей
- Каркасные
- Балочные
- Модульные
- Консольные
- Веревочные
- Стеллажи свободнонесущего строения
- Мостовая схема
Как сделать полки для стеллажей
Технология изготовления основы
Как собрать стеллаж полностью
Видео: как сделать стеллаж своими руками
Идеи стеллажей для изготовления своими руками

Какие материалы можно использовать для изготовления (дерево, металл, фанеры и другие)

Самый распространенный, доступный материал – это дерево. Стоимость его доступная, можно купить уже обработанные доски. Самое главное, что следует учитывать, если это изделие будет делаться впервые, то из этого материала его удобно делать, можно избежать погрешностей.

Дерево – это наиболее распространенный материал для стеллажа.

Если модель стеллажа не имеет сложной конструкции, тогда стоит выбирать брус 5*5 струганного типа и подходящие по размерам доски, из которых будут изготовляться полки. Последнее можно также сделать из фанеры или ДСП.

Металл – этот материал также используется для изготовления такого шкафа. Но стоит учитывать, что для работы с ним, нужно иметь базовые умения. В металлическом каркасе нужно будет сверлить отверстия, а это следует доверить знающим людям по причине прочности этого материала. Но если навыки имеются, тогда металл – это хорошая основа для стеллажа, полки в котором можно сделать деревянные. Этот материал долговечен и имеет красивый внешний вид.

Чтобы сделать металлический стеллаж потребуются определенные навыки.

Для изготовления этого изделия понадобится:

Для стоек – деревянный брусок или профильная труба.
Для рамы – рейка или профиль.
Для полок – доски, ДСП.

Подготовьте материалы для изготовления стеллажа.

Необходимые инструменты

Перед тем как приступить к работе, следует закупить металлические уголки, кронштейны, которые могут понадобиться для монтажа, саморезы, дюбеля, гвозди, подготовить нужный инструмент:

Лобзик или ручная пила.
Дрель.
Шлифовочная машина с различными насадками, кольцами с разной жесткостью.
Шуруповерт.
Молоток.
Уровень.
Рулетка.
Карандаш, мел.
Отвертка крестовая.
Шкурки с разной шлифовочной поверхностью.
Кисточки.

Понадобится довольно много инструментов.

Если будет изготовляться деревянное изделие, следует купить жидкости для обработки поверхности, лаки, морилки, краску.

Разновидности стеллажей

Перечень видов с описанием — ниже.

Каркасные

Для этих изделий нужна несущая основа в виде деревянной рамы или из металла. На нее крепиться нужное число полок. Это самый удобный в монтировании вариант.

Каркасный стеллаж – самый простой в сборке.

Балочные

По схеме они напоминают первый способ изготовления, но имеют более сложную конструкцию, большего количества материалов. Подходят для хозяйственных нужд.

Балочные стеллажи часто используют для хозяйственных нужд.

Модульные

Это стеллажи, состоящие из лесенки, короба, решетки. Могут быть различных форм, крепиться к стене, иметь отдельно-стоящую конструкцию.

Модульные стеллажи часто состоят из коробов.

Консольные

Этот вид изделий не имеет боковых стенок, при этом полки крепятся к задней стенке. Идеальные для прихожих и кладовок.

Консольный стеллаж не имеет боковых стенок.

Веревочные

В ней тоже не должно быть боковин. Это декоративный вид стеллажа, в котором полки крепятся на канаты. В этой конструкции не стоит хранить тяжелые вещи. Можно использовать для детской, с целью подставки под сувениры, игрушки.

В веревочном стеллаже используются канаты вместо боковин.

Стеллажи свободнонесущего строения

Их сложно сделать самостоятельно. Они имеют изогнутую форму. Могут выполнять декоративную функцию. Не могут выдерживать большие нагрузки.

Стеллажи свободнонесущего строения выполняют декоративную функцию.

Мостовая схема

Этот вид конструкции не так практичен дома. В основном он применяется на производстве. Внутри него располагаются перестенки, которые изготовляются из досок, аналогичным полкам.

Мостовая схема используется на производстве.

Как сделать полки для стеллажей

Для того чтобы понять, как самому сделать своими руками стеллаж из дерева, нужно определить где его потребуется размещать, для хранения чего он необходимый. Нужно составить чертеж, на котором требуется обозначить каждый элемент, продумать дизайн изделия, способ его сборки.

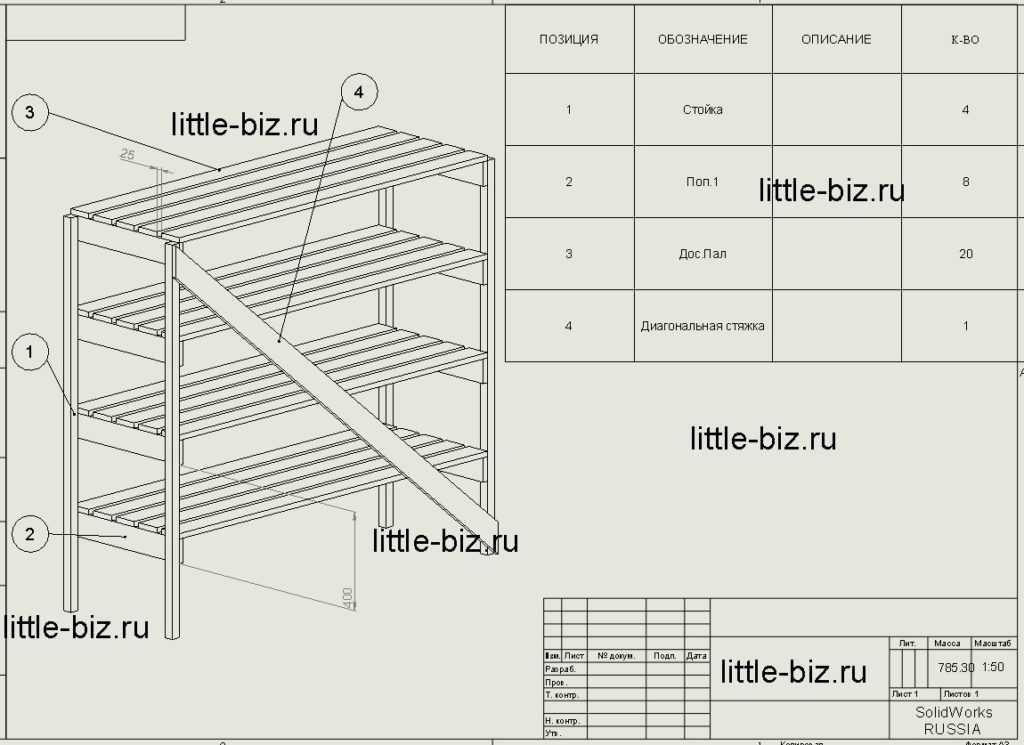

Для начала нужно составить чертеж будущего изделия.

В самом начале подготовки потребуется измерять пространство, где будет располагаться стеллаж. Для этого потребуется рулетка. Высота и ширина конструкции должна быть приемлемой, удобной для использования этой конструкции, в зависимости от предметов, которые потребуется разложить на полочках.

Для консервации или книг нужно выбирать доски шириной 25-45 см. Для стеллажа, где будут храниться инструменты нужно выбирать более широкие полки. Длина полочек для детских вещей, игрушек, сувениров не обязана быть большой. 1.5 метра будет достаточно.

Для игрушек и сувениров можно обойтись узкими и недлинными полками.

Если планируется собрать кухонный стеллаж, тогда длина должна быть до метра. Если пренебречь этой технологией под тяжелыми предметами доски начнут прогибаться. Ширина соответствует глубине стеллажа, длина должна быть такой, чтобы доски достаточно плотно входили в каркас.

После определения длины и ширины нужно перейти непосредственно к заготовке полок. Толщина доски обязана быть не менее 2. 5-3 см. Можно произвести фиксирование полочек поперечными брусками – это придаст им дополнительную прочность. Прикрепить такой брусок можно небольшими гвоздями.

Важный этап – заготовка полок.

Технология изготовления основы

Второй этап работ – это подготовка основания. Перейдем к его нижней части. Пригодиться толстая доска, равна по ширине и длине размерам стеллажа. Чтобы добавить в этом месте нужную прочность, можно также прибивать поперечные бруски.

Основание состоит из вертикальных и поперечных реек.

Переходим к боковым стенкам если их наличие предполагает конструкция. Если бюджет ограниченный, можно заменить деревянные доски на фанеру приемлемой толщины. Ее ширина должна соответствовать нижнему основанию. Высота должна быть согласно разработанному чертежу.

Заготовив боковушки, нужно при помощи карандаша или мела отметить место прикрепления полок. Высота их может быть разной, в зависимости от предметов, нуждающихся в размещении в данной конструкции. Специалисты советуют расстояние между полками делать около 20 и 40 см. Можно применить эти два показателя, чтобы компактно разместить каждую вещь, сделать его универсальным.

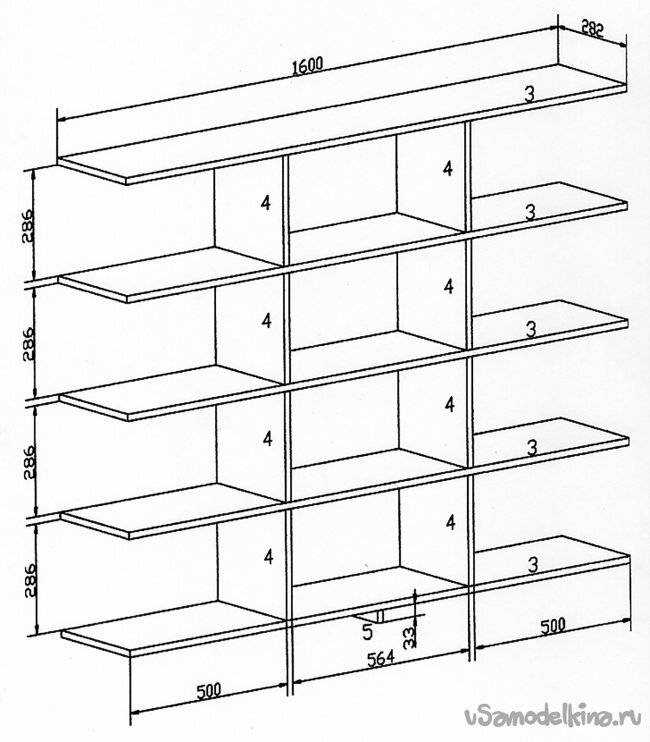

Расстояние между полками может варьироваться.
Еще один этап – это заготовка задней стенки. Некоторые мастера не используют эту часть, фактура поверхности стены их устраивает. Но если конструкция предполагает эту деталь стеллажа, тогда ее также можно изготовить из толстой фанеры.

Как собрать стеллаж полностью

Этапы сборки:

Начинать монтироваться стеллаж должен снизу. К нижней полке крепятся боковые части и задняя стенка (если она присутствует). В боковушки в отмеченных местах можно прикрепить металлические, пластиковые уголки или другие крепления.

На держатели ставятся полки, фиксируются саморезами. Эти действия удобно выполнять вдвоем с помощником. Следует пользоваться уровнем.
Поочередно, продвигаясь вверх фиксируются все доски на отмеченной высоте.
По окончанию сборки можно произвести покрасочные работы.

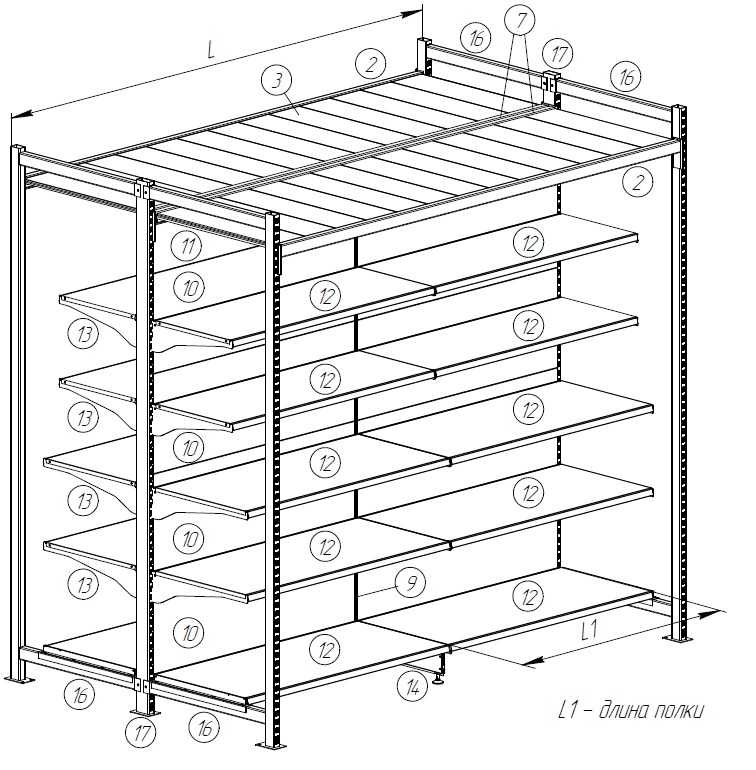

Можно на примере рассмотреть чертеж металлического стеллажа.

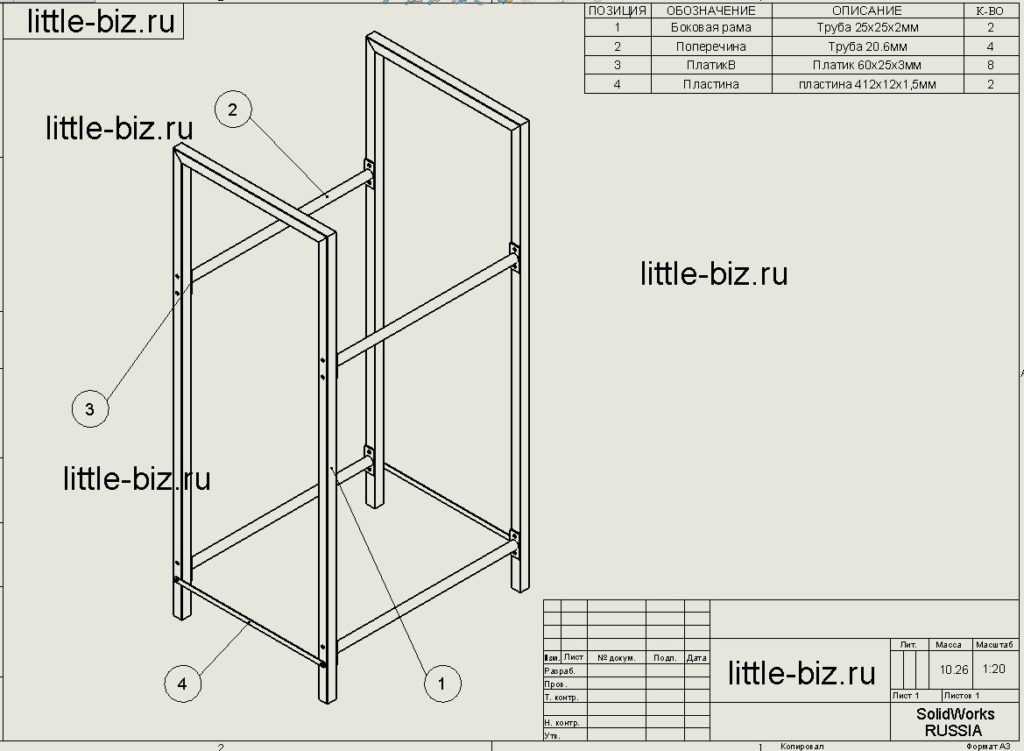

Чертеж металлического стеллажа.

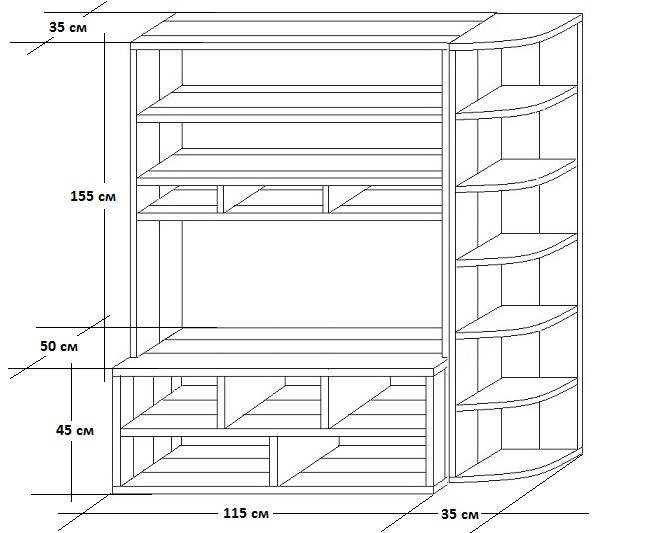

Угловая конструкция имеет небольшие отличия, ее труднее собирать. Для нее требуется соединить при помощи брусьев две боковые стенки под нужным углом.

Угловой стеллаж немного сложнее по изготовлению.

Если следовать инструкции, правильно выполнять все требуемые этапы, тогда через время можно воплотить свою идею в жизнь, похвастаться сделанным своими руками специальным стеллажом, в который можно убирать любые вещи, требующиеся для хранения.

Видео: как сделать стеллаж своими руками

Идеи стеллажей для изготовления своими руками

Стеллаж своими руками из дерева для дома: фото, чертежи

Стеллажи – надежная система хранения, к преимуществам которой относят ценовую доступность и возможность самостоятельной сборки. Подобные конструкции подходят для хранения книг, посуды, предметов декора и других изделий, оборудуя с помощью мебели кладовые, мастерские или жилые помещения. Стоит подробнее рассмотреть, как сделать стеллаж своими руками из дерева для дома.

Виды и назначение

Чтобы приступать к сборке стеллажа, стоит разобраться, какие типы подобных конструкций существуют и для чего их используют. Например, некоторые идеально подойдут для обустройства жилого интерьера, другие будут более уместны для хозяйственных целей. Стоит рассмотреть несколько возможных вариантов стеллажей в зависимости от места их установки.

Гараж

Фото: fishki.net

Подобная мебель в этом случае выступает одним из ключевых элементов оборудования комфортного рабочего пространства. Часто стеллажи устанавливают по всему периметру стен, размещая на полках инструменты, запчасти, технику и другие изделия.

Перед сборкой мебели потребуется провести необходимые расчеты, посредством которых удастся определить:

габариты;
количество полок;
расположение конструктивных элементов.

Наиболее предпочтительный материал для каркаса – металлические трубы или другой стальной устойчивый профиль. Элементы монтируют к стене при помощи дюбелей или специальных шурупов. Далее приступают к установке полок, которые фиксируют болтами или сваркой в зависимости от того, какой материал был выбран. Первый вариант подходит для деревянных элементов, второй – для металлических.

Балкон

Фото: http://balkonsami.ru

Простая конструкция не требует много места и при этом делает возможным размещение цветов, предметов декора и других элементов, организуя комфортное пространство на балконе. Схема сборки, как конструктив, практически схожа с гаражным вариантом. Здесь тоже используют металлические направляющие, на которые крепят деревянные или стальные полки.

Если балкон планируется использовать не только в качестве склада для хранения различных вещей и домашней утвари, можно установить более эстетический вариант стеллажа в виде лестницы или с рейками крест-накрест. Обычно такие конструкции собирают из деревянных элементов. Такие изделия хорошо смотрятся в современных интерьерах.

Гостиная

Фото: fishki.net

Идеальный вариант – стеллаж для книг. При этом совсем не обязательно собирать эстетичную конструкцию, дополненную разным функционалом. Достаточно собрать простой стеллаж из деревянных элементов, на котором впоследствии будут размещены книги.

В гостиную также подойдет изделие для цветов. Конструкция при этом может стоять отдельно, привлекая внимание окружающих, а также размещаться в оконном проеме. К преимуществам цветочных стеллажей относят возможность размещения большого количества декоративных растений и сезонной рассады.

Нередко на полках компактной мебели устраивают домашний огород, выращивая:

помидоры;
зелень;
лук;
горох.

Если нет возможности установить стеллаж в оконном проеме, его можно разместить на полу, столе или зафиксировать на стене.

Конструктив

По типу конструкции выделяют стационарные, передвижные, вращающиеся и даже навесные стеллажи. Стоит каждый вариант рассмотреть подробнее.

Стационарные

Фото: fishki.net

Особенность конструкции такой мебели – наличие специальных перекладин, которые выступают опорой для размещения полок. Также стеллаж предусматривает стойку, посредством которой удается повысить устойчивость изделия. Дополнительно мебель крепят к стене при помощи саморезов или винтов.

Количество полок у стационарных моделей не ограничено и зависит от предпочтений владельца дома или квартиры. Мебель дополнительно делится на открытую и закрытую. Последний вариант считают более надежным, но при этом более сложным в изготовлении.

Мобильные стеллажи

Фото: https://kitchendecorium.ru/

За последние несколько лет популярными стали так называемые мобильные стеллажи – конструкции для динамичных людей. Вариации подобной мебели:

Крупные подвижные конструкции. Особенность изделий – специальные колесики и отсутствие необходимости крепления к стене.
Компактные модели. Представляют переносные полки, которые используют для хранения разных мелочей. Устанавливаются преимущественно на столы или подоконники.
Мобильные конструкции. Предусматривают вращающиеся, вынимаемые или выкатные полки. Также в эту категорию входят модели, которые могут менять начальную конфигурацию при помощи шарнирных и других систем.

Сборка мобильных стеллажей своими руками потребует много времени и сил. Объясняется это тем, что справиться с технологическими особенностями мебели такого типа удается не всем.

Вращающиеся

Фото: https://postroy-sam.com/

К преимуществам таких изделий относят удобство использования. Конструкция вращающихся стеллажей будет интересна людям, которые нуждаются в постоянном доступе к предметам на полке. Выгодно размещение подобных изделий в гараже, мастерской.

Навесные

Фото: https://stroychik.ru

Меньше остальных напоминают стеллажи, так как полки крепятся не к опорам, а сразу к стене. Однако это не делает подобный конструктив менее популярным.

К плюсам навесных моделей относят:

простоту монтажа;
удобство использования;
высокую устойчивость.

Навесные стеллажи, как и другие конструкции, не ограничены по количеству полок и идеально подходят для помещений небольшой площади.

Стеллаж своими руками

Мебельные магазины предлагают широкий ассортимент стеллажей разных форм, размеров. Однако далеко не всегда покупатель может позволить себе выбранное изделие, а иногда среди разнообразия моделей не удается найти нужный вариант. Решение проблемы – самостоятельная сборка стеллажа из подручных средств. Стоит подробнее рассмотреть каждый этап.

Дизайн и эскиз

Фото: https://ru.pinterest.com

Не секрет, что конструктив мебели напрямую зависит от ее расположения в доме или квартире. Раньше стеллажи устанавливали в основном в подсобных помещениях: кладовых, гаражах, мастерских. Сегодня дизайнеры активно используют вместительные конструкции, оборудуя ими спальни, детские комнаты и даже гостиные.

Первый этап самостоятельной сборки стеллажа – это разработка дизайна. Чтобы спроектировать будущее изделие, потребуется:

Измерить высоту комнаты, так как чаще в помещении устанавливают конструкции высотой от пола до потолка.
Определиться с размерами полок. Для оснащения небольших помещений подойдут компактные конструкции, для более просторных лучше использовать стеллажи с глубокими полками.
Разработать чертеж. На нем нужно не только начертить конструкцию, но также указать размеры каждого элемента.

При грамотном выполнении первого этапа удастся не только избежать ошибок при сборке стеллажа в будущем, но также сэкономить на приобретении материала.

Изготовление

Фото: https://nastroy.net

Стеллажи для жилых помещений собирают в основном из ламинированной древесно-стружечной плиты или дерева.

Перед началом проведения работ стоит подготовить материалы и инструменты:

дисковую электропилу;
электролобзик;

ножовку по дереву;
шуруповерт или дрель;
молоток;
отвертку.

Также необходимо заранее закупить деревянные элементы, которые станут частью конструкции.

Схема сборки стеллажа:

Сначала потребуется отрезать необходимое количество стоек, ориентируясь на высоту стеллажа. При этом важно следить за тем, чтобы размеры были одинаковыми.
Второй шаг – заготовка двух поперечин по ширине всей конструкции. С их помощью соединяют стойки стеллажа в верхней и нижней части, собирая таким образом элементы в единую конструкцию.
Далее следует нарезать заготовки полок так, чтобы они были одной длины.
Четвертый шаг – соединение конструктивных элементов сверху и снизу при помощи заранее подготовленных поперечин. Готовый каркас останется прикрепить к стене при помощи металлических уголков или петель. Если предусмотрено место под стеллаж, рекомендуется для обеспечения необходимой устойчивости конструкции прикрепить крайние стойки к боковым стенам. Стеллажи углового типа крепить к стене не обязательно, так как крылья изделия придают ему устойчивость.

После потребуется распределить и смонтировать полки. Выделяют два возможных варианта монтажа конструктивных элементов. Первый подразумевает использование регулируемых полок, которые раскладывают на штифтах, выставленных в предварительно просверленные отверстия. Второй предусматривает нерегулируемые полки, которые жестко крепят к каркасу при помощи саморезов.

Дополнительно рекомендуется принять во внимание, что в каждом вертикальном пролете полки будут располагаться на одном уровне с соседними, что потребует комбинации креплений из штифтов и саморезов.

Декор

Фото: fishki.net

Когда конструкция будет собрана, ее останется покрасить. Обычно для этого используют стандартные акриловые составы на водной основе, также подойдут лаки. К преимуществам первого варианта относят:

быстрое высыхание;
привлекательный вид;
долгий срок службы;
отсутствие запаха.

Однако это не значит, что помещение не нужно проветривать по окончании работ. Лаку предпочтение следует отдавать в том случае, если планируется сохранение деревянной структуры стеллажа.

Схема

Покраска стеллажа проводится в несколько этапов:

Сначала стеллаж нужно очистить от любых жирных пятен, грязи или пыли, чтобы избежать последующего отслоения декоративного покрытия.
Далее изделие необходимо прогрунтовать, тщательно промазывая кистью каждый элемент. Такой подход обеспечит надежное сцепление краски или лака с поверхностью конструкции.
После останется нанести краску или лак в несколько слоев.

Только когда стеллаж будет собран и покрашен, можно установить мебель в комнате и полюбоваться готовым результатом.

Классический стеллаж со сплошными стенками

Фото: https://delay-mebel.ru/

Особенность такой мебели в наличии сплошной рамки снаружи, которая усиливает конструкцию. Некоторые модели дополнительно предусматривают заднюю стенку, которая повышает прочность изделия, способного выдержать внушительные нагрузки.

Для сборки таких конструкций потребуется:

листы фанеры размерами: 2х125х250 см, 0,6х125х250 см;
рейки 2,5х5х250 см в количестве 3 штук;
рейка 2,5х8х250 см;
пила;
карандаш;
дрель;
сверло;
молоток;
гвозди или саморезы;
наждачная бумага.

Дополнительно стоит запастись краской, кисточками. Схема сборки изделия:

Первый этап подразумевает распределение и роспуск листов фанеры и реек на конструктивные элементы каркаса и лицевой отделки. Первый включает: 2 боковые стенки, 5 или любое другое нужное вам количество полок, верхнюю часть стеллажа, заднюю стенку, нижнюю часть стеллажа..
Следующий шаг – нанесение разметки на стенах с целью верного размещения конструктивных элементов.
После этого необходимо приступить к подготовке отверстий для крепления полок. Если стеллаж планируется в гостиной или кабинете, лучше сделать так, чтобы винтов не было видно. Для этого понадобится кондуктор, при помощи которого можно просверлить отверстия под острым углом. Если подобного инструмента нет, то возможно сверление внешних боковых стенок стеллажа под прямым углом.
Четвертый шаг – сборка внешней рамки посредством использования гвоздей. Усилить соединение можно конфирматами. Далее необходимо разместить полки по линиям ранее нанесенной разметки, а также вкрутить винты в подготовленные отверстия.
После потребуется установить нижнюю заглушку, выдержав 10 см от поверхности стеллажа.

В конце останется тщательно зашлифовать поверхность и покрыть краской или лаком, предварительно нанеся на дерево грунтовку.

Стеллаж на веревках

Фото: https://ru.pinterest.com

Не самая распространенная и стандартная модель стеллажа предусматривает возможность использования веревок в качестве направляющих и основы каркаса. Стильная мебель будет отлично смотреться как в гостиной, так детской или спальной комнате.

Для сборки подобной конструкции потребуется:

деревянные доски – 4 шт. по 90 см;
толстая веревка – 8 м;
дрель;
сверло;
линейка;
краска;
наждачная бумага;
нож;
джутовая веревка;
перфоратор;
анкерные болты;
гаечный ключ.

Сборка проводится в несколько этапов:

Сначала потребуется распрямить веревку. Для этого ее необходимо вымочить в горячей воде в течение получаса.
Далее в каждой доске понадобится предусмотреть по 4 отверстия по углам. Впоследствии в них будет продета веревка, которая будет играть роль направляющей каркаса.
Доски будущих полок необходимо отшлифовать при помощи наждачной бумаги, чтобы убрать все зацепки и микротрещины. Также поверхность можно покрыть лаком или краской. На данном этапе дополнительно потребуется вытащить веревку из воды и дать ей высохнуть.
Просохшую веревку необходимо разрезать на две равные части, а затем сложить каждую из них пополам, формируя прочную и устойчивую петлю. В таком положении обе веревки фиксируют при помощи джута.
Затем потребуется отмерить равные отрезки на толстых веревках и отметить их маркером. Здесь впоследствии будут располагаться полки.
Следующий этап – размещение полок при помощи узлов.
Далее необходимо будет установить стеллаж. Для этого потребуется закрепить анкерные крюки в потолке, используя специальное оборудование в виде перфоратора или бура. Глубина отверстия при этом должна совпадать с длиной распорной части крепежа. Затем останется забить анкер молотком и закрутить распор. Только после этого можно приступать к монтажу стеллажа.

Стеллаж из деревянных полок и веревок – оригинальная конструкция, которая впишется как в классический, так современный интерьер.

Стеллаж с боковинами из реек

Фото: fishki.net

Универсальная мебель, которой найдется применение как в мастерской, так спальне или гостиной.

Для сборки подобной конструкции потребуется:

фанера;
деревянные доски;
пила;
линейка;
рулетка;
маркер;
саморезы;
дрель;
наждачная бумага.

Дополнительно можно подготовить лак или краску. Схема сборки:

Первым делом потребуется разрезать доски на равные элементы.
Следующий этап – сборка из подготовленных элементов двух одинаковых по высоте «лестниц». При этом расстояние между горизонтальными перекладинами впоследствии определит максимальную высоту полок.
Третий шаг – крепление элементов боковых стоек друг с другом. Процедура выполняется при помощи саморезов.
Затем с помощью тех же крепежей необходимо зафиксировать перекладины между двумя боковыми стойками. В зависимости от способа креплений полок перекладины могут быть под каждой полкой или только сверху и снизу стеллажа.
После нужно тщательно зашлифовать поверхность, удаляя любые пятна или зацепки, а также покрасить или нанести лак.
Следующий шаг – установка стеллажа в комнате и монтаж полок. Интересно, что при создании такой конструкции полки не нуждаются в дополнительной фиксации из саморезов или винтов. Достаточно «просунуть» элементы в отверстия между «лестницами», рейки которых будут выступать основанием.

Существуют и другие варианты стеллажей. При желании можно собрать своими руками любую конструкцию из дерева или других подручных материалов, инструментов. Достаточно заранее продумать дизайн будущей мебели, разработать чертеж и закупить необходимый материал в требуемом количестве.

Стеллажи Бесплатные планы и проекты деревообработки для создания полок

Полки

Бесплатные чертежи и инструкции по работе с древесиной для изготовления полок, стеллажей и других складских устройств. Увеличьте вертикальное пространство для хранения в вашем доме, гараже или мастерской. Кроме того, общие планы деревообработки для вашего дома, мастерской и сопутствующая информация.

Рекламная реклама

Книжная полка в стиле лестницы

Эта забавная книжная полка в виде лестницы состоит из двух «лестниц» с полками, соединяющими их вместе. Перейдите по ссылке, чтобы узнать, как его построить.
