alexxlab 2 способа — как подключить люстру к выключателю. Ошибки схемы. Подключение через двухклавишный с 3 проводами или диммер.
Подключение потолочной люстры можно выполнить двумя основными способами:
- через выключатель (двух, трехклавишный)
- через диммер
И в одном и в другом случае вы получаете самое главное от светильника. Либо люстра светит на максимальную яркость с использованием всех лампочек, либо светильник работает с неполной отдачей, создавая приятную освещенность не бьющую по глазам.
Рассмотрим эти способы пошагово, начиная от подключения кабеля в распредщитке, и заканчивая подсоединением проводов в самой люстре. Отдельное внимание будет обращено на самые распространенные ошибки при выполнении данных работ.
Как подключить люстру через двойной выключатель
Для того, чтобы выполнить данное присоединение закупите следующие материалы:
- 3-х и 4-х жильный кабель ВВГнГ-Ls сечением 1,5мм2
- выключатель двухклавишный
- прессуемые гильзы ГСИ в изоляции
- клеммные зажимы Ваго
Первым делом, берете трехжильный кабель ВВГнГ-Ls 3*1,5мм2 и протягиваете его по штробе к ближайшей распределительной коробке возле люстры.
Оставляете в ней запас на разделку и подключение концов.
В электрощитке с кабеля снимаете изоляцию и подключаете фазную жилу (пусть она условно будет белого цвета) на однополюсный автомат.
Желто-зеленую и синюю жилы заводите на соответствующие места (заземляющую и нулевую шинки).
Зачищенный кабель в распредкоробке желательно промаркировать, чтобы в дальнейшем ничего не напутать.
- L — фаза
- N — ноль
- PE – земля
Теперь, другим 3-х жильным кабелем от распредкоробки под потолком, до монтажной коробки внизу, там где у вас будет стоять двухклавишный выключатель, нужно сделать опуск.
Жилы сразу зачищаете и подписываете:
- L – фаза питания
- L1 – фаза на первую группу ламп в люстре
- L2 – фаза на вторую группу ламп в люстре
Подписывать их нужно как на выключателе снизу, так и в верхней коробке.
Далее вам понадобится 4-х жильный кабель.
Его нужно протянуть от верхней распаечной коробки до места установки люстры под потолком.
Счищаете изоляцию с обоих концов и наносите маркировку:
- L1 – фазный провод для подключения первой половины люстры
- L2 – фазный провод для подключения второй половины люстры
- N – ноль
- PE – земля
Теперь самое основное. Нужно правильно все это собрать и подключить воедино в верхней распаечной коробке.
Для того, чтобы не перепутать и не наделать ошибок, как раз таки и пригодятся сделанные ранее надписи. С ними вся коммутация намного упрощается.
Берете клеммы Wago и просто стыкуете жилы с одинаковой маркировкой.
После чего коробку можно закрыть.
Далее занимаетесь двухклавишным выключателем.
Главную жилу питания L, заводите на общую клемму выключателя 1.
Обычно она обособленна, но не у всех производителей такая конструкция. Будьте внимательны!
L1 и L2 подключаете на нижние клеммы 3,4.
Монтируете защитные и декоративные планки и вновь поднимаетесь наверх к люстре.
Здесь может возникнуть вопрос, а как узнать, какие провода торчащие из люстры фазные, а какие нулевые?
Тем более, если они одинакового цвета. Их может быть 3,4,5 в зависимости от типа светильника и количества его рожков.
Здесь на помощь придет мультиметр. Вызванивать провода нужно внизу, когда люстра еще не подвешена на потолке.
Ноль по правилам должен приходить на резьбовую часть патрона и лампочки (крайние контакты), а фаза на центральный контактный штырек.
Переводите мультиметр в режим прозвонки или замера сопротивления, и последовательно касаетесь щупами проводов и контактных частей патронов на каждом плафоне. Нужно добиться звукового сигнала или найти где сопротивление равно нулю.
Если нулевых жил оказалось несколько, скручиваете их в одну общую.
Переходите к непосредственному подключению. Для облегчения последовательности, сначала соединяете защитное заземление и нулевую жилу.
Для этого воспользуйтесь соединительными гильзами.
Хотя здесь также можно применить и клеммы Ваго.
После подключения земли и ноля, остается запитать две фазы. Выбираете любую из жил и прессуете гильзами питающие провода L1 и L2 с двумя фазными проводками на светильнике.
Все что осталось — это зафиксировать люстру на потолке и проверить ее работоспособность.
Как подключить люстру через диммер
Необходимый материал для монтажа:
- двухжильный кабель ВВГнГ-Ls 2*1,5мм2
- трехжильный кабель ВВГнГ-Ls 3*1,5мм2
- диммер
- светильник
- гильзы соединительные
- клеммы Wago
Начальный этап по монтажу 3-х жильного кабеля питания от щитка до распредкоробки такой же самый, как и в ранее рассмотренном варианте. Подключение в щитке, опять же выполняется к однополюсному автомату.
Отличие заключается в том, что вниз, к месту установки диммера, теперь уже спускается не трехжильный, а двухжильный кабель.
Промаркировать его нужно следующим образом:
- L – фазный провод от щитовой
- Люстра – фазный провод для подключения самой люстры
Далее, от распаечной коробки до самой люстры, необходимо протянуть 3-х жильный кабель сечением 1,5мм2.
Наносите на его жилы три надписи в местах зачистки изоляции:
- Люстра (питающая фаза)
После этого, в коробке при помощи зажимов Ваго, коммутируете жилы согласно всех надписей.
Одинаково промаркированные жилы подключаете между собой.
Переходите к диммеру снизу. Главную фазу питания, которая идет с элекрощитка (ранее вы ее подписали как L), заводите на клемму диммера с надписью ”L” или “фаза”.
Другую жилу подписанную ”Люстра”, зажимаете под винт со значком диммируемая нагрузка.
Далее, светорегулятор монтируете и закрепляете в самой коробке, установив сверху декоративные рамки.
На люстре, фазную жилу подписанную ”Люстра”, через прессуемую гильзу соединяете с питающим проводом светильника.
Если со светильника у вас выходит несколько фазных жил (двух, трех, четырех рожковые люстры), то для подключения нагрузки через диммер, просто скручиваете их в один общий проводник.
Осталось подключить ноль и землю, подать напряжение и проверить работоспособность всей конструкции.
Частые ошибки при подключении
Основные ошибки связаны с подключением к двойному выключателю. Наиболее распространены три из них.

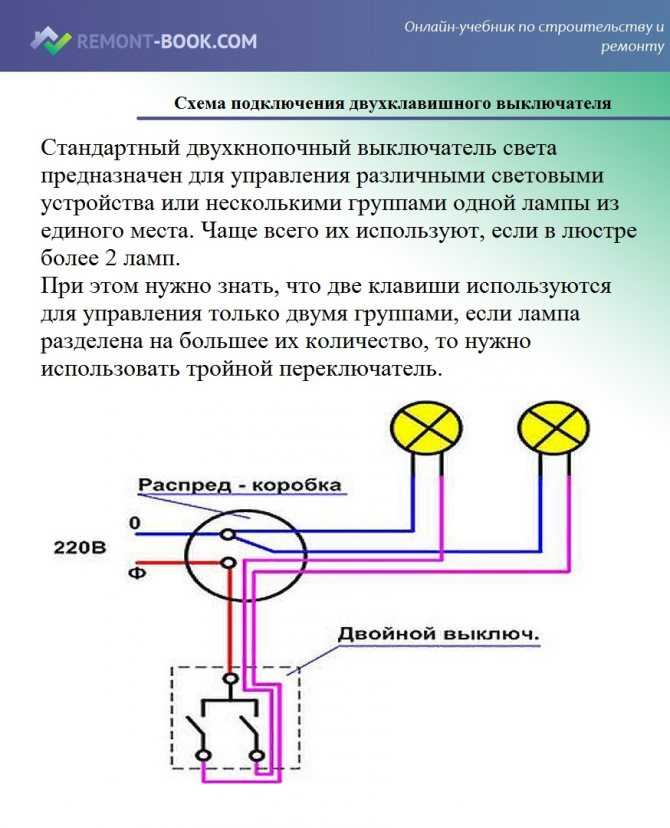

Как устроена нормальная схема подключения люстры, например двух или трехрожковой? Есть фаза, которая приходит в соединительную коробку.
Далее она опускается на входной контакт двухклавишника. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.
При этом ноль приходит только в коробку и сразу же идет на люстру, не спускаясь к выключателю.
Вот тут то и кроется первая ошибка. Многие по незнанию или перепутав маркировку, спускают вниз к выключателю как фазу, так и ноль.
Заводят на клеммы, после чего начинают включать клавишу, а у них выбивает автомат.
Запомните, ноль никогда не должен заходить в выключатель, а только фаза. Нулевая жила сразу должна уходить на потолок.
Вторая ошибка опять связана с нолем. Перепутав два провода, можно завести через выключатель ноль, а не фазу.
Может быть даже и работать у вас будет все исправно, однако напряжение при этом будет постоянно присутствовать на светильнике. Это чревато ударом тока, когда вы захотите поменять лампочки.
Выключив клавишу, вы разорвете нулевую жилу, а фаза по прежнему будет напрямую заходить на рожковые патроны люстры.
Чем еще опасно такое подключение? Через нити накала лампочки, фаза будет приходить на клеммные зажимы самого выключателя. Если вы снимите с него крышку, и начнете проверять индикаторной отверткой свечение на контактах, то сильно удивитесь.
У вас даже в выключенном состоянии клавиш, индикатор будет светиться и показывать присутствие напряжения, как на одной, так и на другой клемме.
Более того, если сделать подобный замер под потолком на люстре, то и там обнаружите наличие напряжения на всех трех проводах, кроме заземляющего.
Чтобы этот эффект исчез, достаточно выкрутить из плафонов сами лампочки.
Третья ошибка возникает при подключении фазной питающей жилы на выключателе, не к основному общему контакту, а к одному из отходящих. В этом случае у вас будет светиться только половина люстры.
При нажатии второй клавиши и отжатой первой, лампочки гореть не будут. Кстати, иногда такое неправильное подключение можно выявить заранее, по исчезновению работоспособности подсветки выключателя.
Если диодная подсветка перестала работать, задумайтесь, может быть вы уже что-то сделали не так.
А если вы вешаете и монтируете люстру не изначально на чистый потолок, а уже меняете существующую, и вдруг у вас возникли проблемы после ее подключения, с чего начинать поиск неисправности?
Прежде всего, снимайте защитные декоративные накладки с выключателя, и индикатором проверяйте, приходит ли фаза и куда именно.
Перед этим предварительно не забудьте выкрутить все лампочки в светильнике, из-за причин изложенных выше.
При нормально собранной схеме, фаза должна приходить на общий контакт. Если это не так, меняйте его местами.
А если фазы вообще нет, то ищите проблему в распайке. Скорее всего, вы пустили вниз к выключателю нулевой провод.
Кстати, вы можете изначально собрать всю схему без ошибок и замечаний, а через какое-то время, к своему удивлению обнаружить, что через выключатель идет ноль, а не фаза. Что за мистика подумаете вы?
Никакой магии электричества здесь нет. Скорее всего, в вашей многоэтажке, посторонние электрики занимались ремонтом общей проводки. Либо вам заменили счетчик, и при данной работе, изначально еще в “голове” перепутали фазу и ноль.
Увы, и такое зачастую бывает и никто от этого не застрахован.
Источники — https://cable.
ru, Кабель.РФ
Как подключить двойной выключатель — пошаговое описание подсоединения выключателя для люстры
Сегодня выключатели применяются повсеместно – в любой квартире, частном доме, офисе, на предприятиях. Чтобы не громоздить на стену множество выключателей на освещение или вентиляцию, их совмещают – делают двойными, либо тройными.
Наиболее распространен вариант с двумя кнопками, о нем речь и пойдет в данной статье. Как подсоединить двойной выключатель, с фото и иллюстрациями, его устройство, меры техники безопасности – далее в тексте.
Содержимое статьи
- Устройство двуклавишного выключателя
- Меры техники безопасности при подключении двойного выключателя
- Схемы подключения с двумя потребителями
- Действия при большом количестве проводов
- Фото двойного выключателя
Устройство двуклавишного выключателя
При подключении двух ламп независимо одна от другой, чтобы включать и выключать их по отдельности, применяются выключатели с двумя клавишами.
Устроено приспособление достаточно просто – представляет собой два разомкнутых изолированных один от другого контакта, управляемых клавишами. В результате нажатия на клавишу, контакт замыкается, и через выключатель начинает течь ток.
На выключателе имеется один вход и два выхода. На вход подается фазный провод, а с выходов провод идет на лампы, люстры или какие-либо другие потребители.
Меры техники безопасности при подключении двойного выключателя
Ничего сложного в монтаже нет, для этого не надо быть электриком. Есть правила безопасности при монтаже двойных выключателей, при их нарушении, возможно поражение электрическим током, с вытекающими последствиями.
Вот эти правила:
- Нельзя брать оголенные провода в две руки.
- Весь инструмент, которым производятся работы, должен иметь ручки из изолирующего материала.
- Прежде чем начать работу, необходимо найти и отметить провод, соответствующий фазе.
Если провода одноцветные, фазный нужно обозначить ярким кусочком изоленты, бросающимся в глаза, либо нанести какую-то другую заметную маркировку. - Проверить отсутствие питания перед началом работы.
- Желательно работать в обуви из изолирующего материала, пользоваться диэлектрическими ковриками.
- Запрещается производить работы в мокрой одежде и обуви.
Если провода одноцветные, фазный нужно обозначить ярким кусочком изоленты, бросающимся в глаза, либо нанести какую-то другую заметную маркировку.Для проверки наличия или отсутствия питания применяется отвертка-индикатор. При ее касании к проводу, на который подано питание, загорается сигнальная лампочка. Таким образом и определяют фазу.
При касании к нулевому проводу или к идущим на потребители проводам, сигнальная лампочка гореть не будет.
Схемы подключения с двумя потребителями
Главное правило подключения – входной провод должен быть обязательно фазой. Заводят ее из распределительной коробки, находящейся, как правило, над выключателем, за исключением случаев нижней прокладки проводки.
Перед началом работ убеждаются в отсутствии напряжения в сети.
При заведении фазы необходимо на верхнем контакте выключателя ослабить винтик, удерживающий контакт, зачистить 5-7 мм провода, завести его внутрь контакта, после чего затянуть винт. Убедиться в надежности крепления, несколько раз дернув за провод и попытавшись его вытащить.
Подобным образом поступают с двумя проводами, ведущими на потребители. Контакты для них находятся в нижней части выключателя.
Принципиального значения, на какой из контактов заводится провод, нет – в случае, если нужно перебросить провода, особой проблемы нет.
По окончании монтажа клавиши ставятся на место, подается питание и осуществляется проверка работоспособности двойного выключателя. При правильном подсоединении проблем не возникнет.
Действия при большом количестве проводов
Для работы двойного выключателя необходимы фаза и два провода, идущие на потребители.
А что делать, если их больше? Алгоритм действий следующий:
При помощи отвертки-индикатора найти и отметить фазу. Мультиметром в режиме прозвонки находят идущие к потребителям два провода.
Оставшийся провод – скорее всего, заземление. Его можно либо скрутить с фазой и подсоединить, либо просто заизолировать и не подсоединять, если на потребителе не предусмотрено заземление.
Не стоит спешить скручивать провода. Мультиметром проверяют, заземление данный провод или ноль. Для этого измеряют напряжение между фазой и непонятным проводом с помощью щупов. При значении 220 В это ноль, если меньше 220 В – тогда заземление.
Внимание! Если перепутать между собой при подключении ноль с фазой, выключатель будет работать, но даже в выключенном состоянии будет под нагрузкой. Пользование им создает угрозу для жизни, даже при замене лампочки можно получить удар током.
Фото двойного выключателя
youtube.com/embed/Rfk92_qp4-4?rel=0&controls=0&showinfo=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Также рекомендуем просмотреть:
- Схема подключения проходного выключателя
- Как выбрать и установить электрический распределительный щит
- Виды распределительных коробок для электропроводки
- Какие кабельные стяжки выбрать
- Как выбрать лучший дверной звонок
- Какой силовой кабель лучше выбрать
- Назначение и принцип работы дифференциального автомата
- Разновидности и схемы подключения ТВ-розетки
- Для чего нужна термоусадочная трубка
- Какой терморегулятор для теплого пола лучше выбрать
- Как выбрать и подключить двойную розетку
- Инструкция, как подключить розетку своими руками
- Схема подключения выключателя
- Лучший светильник с датчиком движения для дома
- Какой счетчик электроэнергии лучше выбрать
- Как выбрать и установить подрозетник
- Компьютерные розетки RJ45
- Какой должна быть высота установки розеток
- Как подключить розетку с заземлением
- Лучшие стабилизаторы напряжения для дома
- Как выбрать и настроить розетку с таймером
- Как подключить телефонную розетку самостоятельно
- Как выбрать люминесцентный светильник
- Выдвижные и встроенные розетки
- Как выбрать лучший галогенный прожектор
- Какой светодиодный прожектор выбрать
- Лучшие пластиковые короба для электропроводки
- Что такое умная розетка
- Что такое УЗО и как оно работает
- Обзор современных сенсорных выключателей
- Выбор и установка одноклавишного выключателя
- Правильный выбор автоматического выключателя
- Выбираем лучший крепеж для проводов
- Виды гофр для электрических кабелей
- Как выбрать точечный светильник для натяжных потолков
Вам понравилась статья?
3-сторонняя или многопозиционная — Блог 1000Bulbs.
comДиммерные выключатели: 3-позиционные и многопозиционные
Гость
Коммерческое освещение, Домашнее освещение, Уникальные продукты, blog7
Если ваши светильники управляются более чем одним выключателем, однополюсный диммер просто не подойдет. Нужен ли вам 3-позиционный диммер или переключатель, совместимый с несколькими местами, зависит от того, насколько вы хотите контролировать уровень освещенности и из скольких мест.
3-позиционные диммерные выключатели
Если вы заменяете два 3-позиционных переключателя освещения вверху и внизу лестничной клетки или в конце коридора, вы можете подумать, что вам нужны два 3-позиционных диммерных переключателя, но вы на самом деле нужен только один.
При использовании 3-позиционного диммера в цепи должен быть только один диммер. Остальные переключатели (их может быть больше одного) должны быть только двухпозиционными. В этой настройке уровень освещенности контролируется из одного места, независимо от того, какой выключатель света вы замените диммером. Другие переключатели освещения выключают и включают свет до уровня, установленного диммером. По этой причине вы не хотите приглушать свет. Вместо этого используйте тумблер включения-выключения или кнопку, которая является частью переключателя диммера, чтобы не сделать другие переключатели бесполезными.
Типы 3-ходовых диммерных выключателей
Leviton IllumaTech IPI10-1LZ — макс. 1000 Вт. — диммер лампы накаливания
Для затемнения светодиодных ламп требуется другая технология, чем люминесцентные, лампы накаливания и галогенные лампы. Если у вас уже есть лампы в цепи с диммером, новые светодиодные лампы могут быть несовместимы со старым диммером.
При переходе на светодиод, если вы покупаете на 1000Bulbs.com, вы можете проверить совместимость диммера в формате PDF на каждой странице продукта светодиодной лампочки, чтобы убедиться, что у вас не возникнет никаких проблем. Использование светодиодных ламп с несовместимыми лампами накаливания/галогенными или люминесцентными диммерами может вызвать гудение, неполное затемнение, сокращение срока службы или другие проблемы с производительностью. Другие типы 3-позиционных диммерных переключателей включают в себя:
Электронное низкое напряжение: используется для ламп накаливания 12 В и 24 В с использованием электронного низковольтного трансформатора для понижения напряжения. Обычно используется в жилых помещениях.
Магнитное низкое напряжение: Используется для лампочек на 12 В и 24 В с использованием магнитного низковольтного трансформатора для понижения напряжения. Обычно используется в коммерческих условиях.
Множественная нагрузка: рассчитаны на использование с более чем одним типом технологии.
Например, этот тип диммера может поддерживать КЛЛ, галогенные лампы, лампы накаливания и светодиоды или их комбинацию.
Например, этот тип диммера может поддерживать КЛЛ, галогенные лампы, лампы накаливания и светодиоды или их комбинацию.Многопозиционные диммерные переключатели
В отличие от трехпозиционных диммерных переключателей, которые не могут поддерживать несколько диммеров в цепи, многопозиционные диммерные переключатели позволяют регулировать яркость более чем в одном месте. Они могут быть соединены с совместимым диммерным выключателем, 3-позиционными выключателями без диммирования или системами умного дома и пультами дистанционного управления. Любое устройство в цепи может управлять диммированием, например, пульт Pico в паре со Smart Bridge или ваш смартфон, в зависимости от вашей настройки. Как и 3-позиционные переключатели, они имеют элементы управления включением/выключением и затемнением на переключателе. Они также доступны в тех же типах переключателей: лампы накаливания, люминесцентные, светодиодные, низковольтные и многократные нагрузки.
Нужна помощь, чтобы определить, какие диммеры подходят для вашей установки? Позвоните нам по телефону 1-800-624-4488, чтобы поговорить со специалистом по освещению об управлении диммерами для вашего дома или офиса
.
0 лайковГость
Оставить комментарий
Гость
Последнее сообщение
Домашнее освещение, Советы по освещению, Коммерческое освещение
Светодиоды, работающие в течение всего дня
Домашнее освещение, Советы по освещению, Коммерческое освещение
Домашнее освещение, Советы по освещению, Коммерческое освещение
Домашнее освещение, коммерческое освещение, условия освещения
Что такое высокий индекс цветопередачи?
Домашнее освещение, Коммерческое освещение, Условия освещения
Домашнее освещение, коммерческое освещение, условия освещения
Как работают газоразрядные лампы
Поиск и устранение неисправностей светодиодных лент
Затемнение 101: Введение в диммеры Как узнать, совместим ли ваш диммер с вашими лампочками Диммерный переключатель SavvyУстановка двух 3-ходовых диммерных выключателей
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Можно ли установить два трехпозиционных диммера? Как заставить два 3-ходовых диммера работать вместе. |
| ||||
3-позиционные диммеры и совместимость
[ad#block] Электрика Вопрос: Возможно ли иметь два трехпозиционных диммера?
Я хочу знать, можно ли поставить два диммера на один свет.
- Очень хотелось бы увидеть схему, где диммер будет на конце цепи.
Большое спасибо
Кори
Этот вопрос по электрике пришел от Кори, мастера на все руки из Индианы.
Дополнительные комментарии: Мне очень нравится этот сайт, он мне очень помог, продолжайте в том же духе. Большое вам спасибо.
Ответ Дэйва:
Спасибо за вопрос по электричеству, Кори.
Уровень квалификации : от начального до среднего — лучше всего подходит для лицензированного электрика.
Необходимые инструменты : Сумка для электриков с ручным инструментом и тестер напряжения.
Расчетное время : Зависит от личного опыта и умения работать с инструментами.
Меры предосторожности : Определите цепь освещения, выключите ее и пометьте примечанием, прежде чем работать с проводкой переключателя диммера.
- Можно установить два диммера для управления одним или несколькими светильниками, если диммерные выключатели совместимы друг с другом, например, один является главным, а другой — подчиненным.
- Ключевым моментом здесь является то, что вы не можете установить стандартные 3-позиционные диммеры.
- Схемы подключения трехпозиционного переключателя можно найти с помощью следующих ресурсов.
- Проводка диммера
- Домашнее освещение
- Освещение Электрические коды
подключение диммера
- Схема подключения 3-ходового диммера
- Полностью объясненная схема подключения 3-позиционного диммерного переключателя избавит вас от загадок при подключении 3-позиционного диммерного переключателя.
Электрическая цепь
- Список электрических цепей
- Размер панели домашнего электроснабжения рассчитывается путем расчета площади дома в квадратных футах и с учетом требований норм для необходимых электрических цепей.
Для получения дополнительной информации о схеме 3-ходового переключателя
Схема 3-ходового переключателя
- Схема 3-ходового переключателя
- В ответ на просьбы о предоставлении этой информации я разработал подробное пошаговое руководство, предназначенное для того, чтобы помочь вам идентифицировать и подключить ваши 3-позиционные переключатели.
Вам также может быть полезно:
| ||||
Список всех моих полезных видео
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток You may also likeПечь русскую сложить: Как сделать русскую печь своими руками: выбор модели и отделкиИдеи интерьера прихожей: 108 фото (реальные) и 5 ИдейКровля мягкая по профлисту: как сделать правильно- ООО «НТК»Ванна маленькая совмещенная с туалетом фото: Интерьер маленькой ванны с туалетом: 83 фото дизайнерских идей | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
