Как подключить варочную панель бош к электросети самостоятельно: Подключение варочной панели: схемы и комплектующие

Подключить варочную панель — советы подсоединения к фазе

Подключение варочной панели к электросети является первостепенной задачей, которая появляется после её приобретения. В данной ситуации можно обратиться за помощью к опытным электрикам, но лучше сделать это своими силами и сэкономить финансы. При грамотном подходе можно даже не иметь соответствующего опыта, если выполнять все действия последовательно. Самостоятельно варочную панель можно подключить, просмотрев видео, где подробно рассказывается про все нюансы. Важно, чтобы электричество не создавало пожароопасных ситуаций в эксплуатации.

Оглавление

  • 1 Требования к подключению
  • 2 Выбор розетки и провода
  • 3 Советы и рекомендации
  • 4 Подсоединение плиты к однофазной сети
  • 5 Подсоединение к трёхфазной сети
      • 5.0.1 Пожалуйста, оцените это

Требования к подключению

Подсоединение варочной панели к электросети требует соблюдения ряда требований:

  • От распределительного щитка должен идти отдельный провод. Минимальное сечение провода для варочной панели составляет 4 мм2.
  • Обязательно сеть должна иметь установленное УЗО на 40А. Оно предотвратит аварийные ситуации (например, пожар в квартире), оперативно обесточив проводку и подключённое мощное устройство.
  • Подключение варочной панели к бытовой электросети следует выполнять в соответствии с требованиями производителя, соблюдая схему, полярность и ряд других технических особенностей.
  • Соответствие максимальной мощности вилок и розеток. Они должны быть стандартизированными и гарантированно выдерживать максимальные нагрузки, не перегреваясь и не воспламеняясь.
  • Подключить варочную поверхность к электричеству нужно в том месте, где она будет установленной стационарно. Важно его оборудовать в соответствии со всеми стандартами электробезопасности и установить вытяжку.
  • Электросеть должна иметь столько же фаз для подключения, сколько и плита. Хотя и можно в теории подсоединить однофазное устройство к трёхфазной сети, не стоит исключать последствий в виде перекоса фаз. Перегрузки не допустимы, важно, чтобы нагрузка была сбалансированной.

Выбор розетки и провода

Розетка для индукционной варочной поверхности обязательно должна быть оснащена заземляющей клеммой. Поэтому тип С5 не подходит, поскольку она не безопасна. Стоит подбирать тип С6, который выдерживает токи от 16А и мощность нагрузки 3,5 кВт. При использовании более мощных приборов до 5 кВт необязательно повторно штробить стены, отдельный провод можно пропустить через готовые каналы.

Какой кабель использовать? Сечение должно быть таким, чтобы при максимальной нагрузке он не нагревался и не нарушалась изоляция. Диаметр жил 2,5 мм2 позволяет выдерживать нагрузку до 25А, при сечении 4 мм2 – до 32А. Каким именно проводом подключить варочную панель, нужно рассчитывать самостоятельно или брать данные из инструкции по эксплуатации.

Кабель для бытовой варочной панели должен быть стандартизированным, поэтому не рекомендуется экономить на качестве. Большинство мелких производителей экономят за счёт несоответствия сечения жил указанным величинам, что в процессе эксплуатации может вызвать ряд проблем, а подключение электроплиты небезопасным.

Советы и рекомендации

Если вы решили самостоятельно подключить электрическую варочную панель, то в таком случае нужно посмотреть весь процесс на видео. Также рекомендуется воспользоваться следующими советами:

  • Рекомендуется использовать провода с маркировкой ВВГнГ-Ls или NYM с сечением жил более 2,5 мм2.
  • УЗО должно соответствовать параметрам кабеля, а не плиты. Однако толщина жил и их количество должны быть подобраны с запасом по мощности, чтобы не перегреваться.
  • Приборы малой мощности не рассчитаны на подключение к клеммам жил проводов большого диаметра. Важно заранее узнать, каким должно быть максимальное сечение проводов.
  • Зажимные пластинчатые контакты внутри вилок надёжнее, чем пластиковые клипсы. Поэтому первый вариант предпочтительнее.
  • Перед первым включением питания поверхности нужно убедиться в надёжности контактов, выполнив прозвонку тестером и визуально их осмотрев.

При подключении дифференциального автомата обязательно нужно обесточить сеть на счётчике, чтобы избежать поражения электрическим током.

Подсоединение плиты к однофазной сети

Подсоединить электрический прибор к бытовой сети при наличии трёх клемм просто, так как тут понятно, где фаза, ноль и заземление, также узнайте все о электросчетчиках. Как поступить, если их количество равно 6? В таком случае одевается на клеммы небольшая панелька или скоба, которая идёт в комплекте по схеме, указанной в инструкции по эксплуатации.

Самостоятельный метод, позволяющий подсоединить варочный прибор к электропитанию:

  • Найти защитную крышку на задней панели, чтобы подключить индукционную плиту. Отвинтить болт отвёрткой, снять её, получить доступ к клеммам.
  • Если их количество 6, то в таком случае потребуется объединить попарно фазные выводы и отдельно нейтральные, а затем соединить их с соответствующими жилами кабеля. Земляной провод с жёлто-синей оплёткой подсоединяется к соответствующей жиле. Обязательно соединения должны быть выполнены надёжно и жёстко с изолированием контактных групп. В 3 клеммы достаточно закрепить аналогичные по цвету жилы провода.
  • С обратного конца провода нужно установить вилку. При помощи тестера и визуально рекомендуется проверить качество соединения, чтобы исключить появление искр или замыкание контактов.

На этом подключение бытовой индукционной варочной панели можно считать завершённым.

Как подключить варочную панель к однофазной электросети, если в схеме используется 4 провода? Такой вопрос часто возникнет у владельцев приборов от Бош или Электролюкс. Что делать, когда индукционный прибор согласно инструкции должен подключаться по четырёхпроводной схеме, а в бытовой сети используется всего три?

Подключаете индукционную варочную панель Electrolux так:

  • С тыльной стороны корпуса нужно найти крышку, которая закрывает клеммы, и снять её. Подключение варочной панель Electrolux на 4 провода выполняется после отщёлкивания пластиковой крышки, она закреплена на защёлку, а не на болты.
  • Схема подключения варочной панели на 4 провода выглядит так: выводы L1 и L2 (обычно коричневого и чёрного цвета) нужно соединить перемычкой с фазой, желто-зелёный с заземлением, оставшийся синий с нейтралью.
  • При подключении вилки нужно провода подключать обычным способом: синий и коричневый провод соединять двумя контактами, а «землю» – с соответствующим выводом.

Подключение бытовой варочной поверхности после выполнения проверки надёжности контактов можно считать завершённым.

Подсоединение к трёхфазной сети

Для индукционной варочной панели розетка под трёхфазную сеть должна иметь 5 контактов. Сечение жилы медного провода должно быть не менее 2,5 мм2. Допустимо использовать несколько одножильных кабелей или один пятижильный, какие есть особенности в светильниках. Для подключения варочной панели перемычка ставится только на два нейтральных провода. При самостоятельном подключении панели Bosch к электросети нейтрали обозначаются цифрами. К каждой фазе подсоединяется отдельная жила провода. Защитный ноль соединяется с линией заземления.

Если решили подключать варочную поверхность своими силами, то тут важно правильно подсоединять провода к вилке. Хотя бы одна перепутанная жила станет причиной выхода из строя прибора. На трёхфазной вилке нейтраль подключается в верхней части, а «земля» – в нижней, в средней части три контакта являются фазными.

Как подключить индукционную варочную плитку Электролюкс к трёхфазному питанию? В данном случае также, как и в однофазной сети, идут четыре провода, просто к вилке не подводится одна фаза. То есть фазные жилы можно подключать к любым контактам розетки из фазной группы. На клеммах перемычкой соединять фазы не потребуется, так как к каждой из них будет подключена отдельная жила.

Пожалуйста, оцените это

Поставить оценку

4 и 5 проводов, с розеткой и без нее

Варочная поверхность — компактный аналог стационарной плиты. Панель не испортит ни одно интерьерное решение, потому что не выделяется, врезается в столешницу гарнитура подобно мойке. Особенность индуктивной стеклокерамической поверхности в том, что сама она не нагревается, а передаёт тепло непосредственно посуде.

Содержание

  1. Подготовительный этап установки панели
  2. Материалы для монтажа электрических панелей
  3. Схема электропитания индуктивной поверхности
  4. Подключение линии в распределительном щитке
  5. Узел соединения проводки в подрозетнике
  6. Подключение варочной панели к электросети
  7. Типовые схемы электроприборов известных марок

Подготовительный этап установки панели

Перед монтажом варочной панели нужно установить подходящую по мощности розетку

Идею установки варочной поверхности конструктивно рассматривать на этапе проектирования разводки электроснабжения. Это позволяет подобрать соответствующую по мощности модель, провода, проштробить отдельный канал под кабель, установить нужную розетку. Покупке предшествует анализ проводки в доме или квартире. Кухонная электропанель на месте старой плиты создаст череду трудностей. Проводка в доме или квартире выдерживает свою максимально допустимую величину мощности одновременно включённых приборов. У малометражек типа «хрущёвка» — это 5,5 кВт. Выбор электроприборов может быть ограничен линейкой малой мощности.

Программа индуктивного оборудования в состоянии самостоятельно урезать нагрев части конфорок. Приготовление пищи станет затяжным, панель лишится главного козыря — скорости нагрева. Если нет уверенности в стабильности сети электроснабжения, избегайте плит с сенсорным управлением. В условиях пониженного или прыгающего напряжения они поведут себя капризно.

При отсутствии базовых умений в электромонтаже доверьте подключение профессионалам. Несоблюдение чётких инструкций и правил безопасности повлечёт разрушительные последствия.

Материалы для монтажа электрических панелей

Согласно СП 31-110-2003 под питание электрических плит организовывается индивидуальная силовая линия электропроводки. Нельзя запитывать ветвь от кухонной распределительной коробки или другой розетки. Запрещено пользоваться удлинителями и сетевыми разветвителями.

Мощность до 3,5 кВт позволяет использовать привычную евророзетку на 16 А. Среднее потребление для современных функциональных моделей варочных поверхностей 7–8 кВт. В таком случае без силового разъёма на 40 А не обойтись. Правила подключения электроприборов определяют расположение розетки: не выше 90 см от пола, ниже духового шкафа или в стороне от него. Снизу остается отступ на случай затопления.

Штепсельное соединение для тока 40 А габаритной — 5–7 см. Зазор между стеной и кухонным гарнитуром выйдет неудобным. Альтернатива — снять заднюю стенку тумбы или выпилить в ней отверстие. Варочная поверхность подключается к силовой вилке проводом ПВС или его аналогом, который входит в комплектацию прибора.

Контакты питающей проводки и проводов панели соединяются напрямую при помощи ГМЛ гильз или монтажной коробки. Такое соединение осложняет влажную уборку поверхности. Чтобы обесточить плиту, нужно каждый раз выключать автомат защиты в распределительном щитке.

Выбор кабеля рассчитывается по формуле, исходя из потребляемой прибором мощности. При недостаточной толщине проводника будет срабатывать автоматический отключатель, иначе сама проводка сгорит или спровоцирует повреждение техники. Материал проводника — медь. Подходящие виды кабеля имеют маркировку ВВГнг–Ls или NYM. Сечение жил можно высчитать самостоятельно с обращением к таблице ПУЭ. 3*6 мм2 — универсальный вариант, если ещё не принято решение в пользу конкретной модели.

Зачищенные от изоляции концы проводника оформляются в монолитные штифты прессованием наконечниками НШВ. Ответвление цепи защищено устройством УЗО или дифавтоматом.

Схема электропитания индуктивной поверхности

Подключение линии в распределительном щитке

Однофазная сеть предполагает использование двухполюсного защитного устройства, трёхфазная — автомата с четырьмя полюсами. Показатель тока утечки обычно составляет 30–40 А, но для энергопотребителей мощностью выше 7,2 кВт — 25 А безопаснее.

Выходы кабеля в обмотке коричневого, чёрного и белого цвета — фазы, которые подходят к автомату снизу на болты с маркировками 1, 2, 3. Ноль в голубой изоляции закреплён на N. Жёлто-зелёный защитный проводник отводят к шине заземления.

Узел соединения проводки в подрозетнике

Силовая пара — разъёмное соединение. Розетка для индукционной плиты имеет обычно 3 штыря. Для подсоединения кабеля её необходимо разобрать, зачистить жилы ПВС кабеля от изоляции. Фаза и ноль фиксируется на боковых контактах, руководствуясь маркировкой. Если провод плиты имеет 4 или 5 выходов, одну или две пары соединяют опрессовкой под общий наконечник. Скручивать можно чёрный провод с коричневым, а серый с голубым. Приём не совсем безопасный, потому что провод заземления оказывается в два раза меньше толщины рабочих проводников, что противоречит нормам. Как вариант, лишние концы изолируются и отводятся. Электроприбор при этом может давать сбои управления, а поля обогрева будут включаться не все.

Вместо штепсельного соединения применяют блок с двумя рядами клемм — коннектор. Габариты монтажной коробки 100*100*50 мм. Пары винтов сверху вниз или слева направо фиксируют входящие и исходящие фазы, ноль и заземление. Недостаток таких устройств в том, что они не всегда выдерживают заданную мощность. Для трёхфазных соединений достаточно пружинного конвектора (пропуск тока до 24 А), для однофазных — необходим винтовой (36 А). Приоритетом использования обладает модель КлК–5С.

Жилы проводки объединяются с проводами потребителя при помощи гильз. Диаметр трубчатых изделий из электротехнической меди подбирается по сечению кабеля. Если толщина проводников на концах гильзы отличается, более тонкий уплотняют дополнительным проводом. Края гильзы зажимаются пресс клещами (пассатижи не подходят для данной задачи), обматывают изолентой или заплавляют термоусадочной трубкой. Соединённые линии аккуратно укладывают в подрозетник. Способ требует от исполнителя опыта и наличия специального инструмента.

Подключение варочной панели к электросети

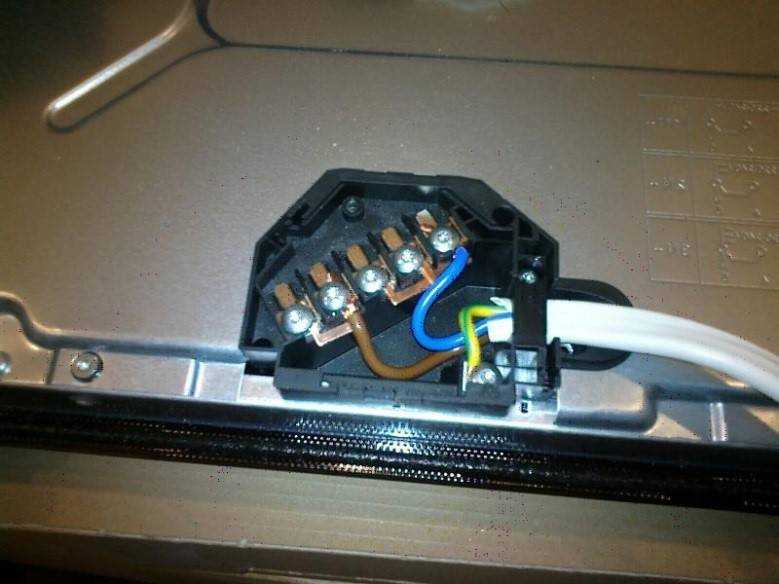

В нижней части корпуса варочной панели выходят контакты: выпущены провода или оформлен блок с клеммами (3–6 штук). В комплектацию входят металлические перемычки. При подключении к трёхфазной линии задействованы все клеммы. Такой вариант используют редко, чаще берут две фазы для удобства распределения по конфоркам. Две области среднего нагрева будут на одной фазе, а сильная и слабая — на второй. Третий провод изолируют и отводят.

Свободные клеммы с задействованной объединяются в однофазном подключении параллельно пластинчатыми переходниками.

Типовые схемы электроприборов известных марок

Как подключить варочную поверхность к электричеству правильно, подскажет инструкция производителя. Модели разного производства устройством клеммника отличаются незначительно.

Марка Bosch подряд расположила пять контактов: 3 на все фазы трёхфазной сети и 2 на ноль. Соединение под заземление обособлено и используется при всех видах подключения. В однофазном и двухфазном соединении между 1, 2, 3 или 1, 2 ставятся металлические перемычки, жила крепится к 3 или 2, 3 соответственно. Перемычка используется между 4, 5. Рабочий ноль крепится к 5.

Hansa поместили слева выходы на фазы 1, 2, 3 — в подключении к сети меньшей фазности используются перемычки, но жилы закрепляются к 1 или 1, 2 клеммам. Справа контакт для ноля (4) и для заземления.

У Electrolux 4 или 5 болтов размещены в ряд. Сверху 3 фазных или 2 и свободная ячейка, ниже нейтраль и земля.

Практичный кухонный помощник превратится в источник опасности при нарушении технологии монтажа. Подключение варочной панели к домашней электросети самостоятельно можно облегчить правильным выбором модели согласно параметрам существующей сети и подготовкой проводки заранее. Знание норм и внимательное изучение инструкции производителя обеспечит безопасность.

Как подключить электрическую плиту самостоятельно

Как правило, процесс подключения печи к сети достаточно прост и ограничивается включением в розетку. Однако немалое количество покупателей предпочитает покупать вместо полного комплекта только рабочую часть – варочную панель. Его подключение к электросети несколько сложнее. Не знаете, как подключить электрическую плиту самостоятельно? Мы дадим вам необходимые советы, применимые к технике таких компаний, как Electrolux, Bosch, Gorenie, Zanussi, Hansa, Samsung, Ariston, Siemens и др., которую можно встроить даже в столешницу. Ознакомившись с ценами и форумами, которые предлагают мастера на свои услуги по подключению устройств, вы поймете, что сделать подключение самостоятельно будет гораздо дешевле.

  • Теоретическая часть.
  • Срочные рекомендации
  • Индукционные плиты

Теоретическая часть.

Итак, электрическая плита подключается к специально разветвленной розетке с высоким уровнем заземления мощностью от 25 до 32 А. Что касается проводов, то они должны быть медными, трехжильными, иметь сечение не менее четырех миллиметры. Однако сегодня электропроводка рассчитана на соединение четырехжильных кабелей.

Говоря о розетках, которые предназначены для подключения варочных поверхностей, их классифицируют следующим образом:

  • трехконтактный;
  • четырехконтактный.

Руководство по установке

Конечно, если у вас есть готовая вилка, то подключение электрощита значительно упрощается. Но чтобы подключить провод к розетке, нужно знать специфику этого процесса. Допустим, у плиты 4 провода (фаза, фаза, ноль, земля), а в стене 3 провода. Это указывает на то, что плите требуется перемычка между фазами на клеммной колодке для подключения к трехжильному кабелю.

Итак, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, после чего одну из фаз подключаем к фазному проводу квартирной проводки (он должен быть черным, коричневым, белый). Что касается заземляющих проводников и земли, то они остаются целыми.

Полученный шнур нуждается в изоляции. Если провода от стены имеют одинаковую цветовую маркировку, то с помощью мультиметра определите, где ноль и фаза.

Важно! Разберите розетку, в которую вы собираетесь подключить электроплиту, и внимательно проверьте, так как в некоторых случаях происходит несоответствие между контактами и проводами плитки, в результате чего после подключения может случиться так, что свечи зажигания либо начнут греметь, плавиться.

Смотрим видео и учимся наглядно устанавливать и подключать кухонный прибор

Срочные рекомендации

Учтите следующие советы по подключению вашей техники своими руками:

  1. Перед подключением электроплиты необходимо установить УЗО и автомат.
  2. Корпус должен быть заземлен, но не на проводник от другого оборудования, а на те жилы, которые подключаются к клеммам от розетки. Большинство производителей предлагают модели, уже имеющие защитную шину для заземления, которую нужно только подключить к заземляющим проводам квартирной проводки.

Плиты индукционные

Индукционная панель или духовка, об установке которых мы уже писали, можно подключить почти по аналогии с варочной электропанелью. Убедитесь в отсутствии принципиальной разницы, прочитав советы ниже, где речь пойдет о подключении плиты.

  1. Для подключения варочной панели можно использовать провод ПВА подходящего сечения.
  2. Затем откройте панель доступа. Для этого на задней части электроплиты нужно найти прямоугольник, скрытый металлической пластиной. С помощью отвертки открутите его.
  3. Сняв металлическую пластину, найдите клеммы. Сначала вставьте кабельный зажим в отверстие. Шнур должен удерживаться на месте с помощью зажимов. Это необходимо сделать, чтобы электрический провод не выпадал. Затем пропустите шнур через кабельный зажим. Подождите, затягивая винты.
  4. Если хотим подключить духовку устаревшего образца, то там находим 3 провода. В последних моделях их должно быть 4: 2 — фаза, 1 — нейтраль, 1 — земля. Их расположение таково: в центре — нейтральная точка, по двум ее сторонам — фазные провода, под ней — точка заземления. Перед соединением проводов между собой убедитесь в наличии медной полоски, которая обычно соединяет заземляющие провода с нейтральными. Увидев, просто устраните его. Фазы необходимо соединить перемычкой, как мы сказали выше в инструкции по подключению электроплиты.
  5. Необходимым процессом при подключении к варочной электропанели является соединение шнуров. Из них черный и красный – это фазные провода, зеленый – заземление, а синий – нейтраль. Перед подключением проводов открутите места соединения и вместо них подключите провод. Сначала подключите кабель зеленого цвета, затем синего, затем уже оставшегося (красного или коричневого от перемычки).
  6. Затем убедитесь, что шнур натянут. Не желательно, чтобы он был перетянут или болтался.
  7. Отличие электроплиты от газовой в том, что для управления первой требуется компьютерная схема, которая имеется в технике последних поколений.

Обратите внимание, прочно ли выполнено соединение, иначе оно может не выдержать автомат, и вам придется ремонтировать не только устройство, но и всю проводку. Также следует отметить, что установку электроплиты можно производить без вилки, напрямую в сеть. Для этого проведите отдельную линию от распределительной коробки.

Понятная инструкция по установке модели Electrolux

В этой статье мы наглядно объяснили вам, как самостоятельно подключить электрическую плиту. Надеемся, что вы правильно выполните поставленные задачи и добьетесь положительного результата.

Читайте также:

  • Набор инструментов для электрика
  • Как сделать заземление в квартире
  • Почему срабатывает автоматический выключатель

Инструкция по установке

Смотрим видео и учимся наглядно устанавливать и подключать кухонный прибор

Понятная инструкция по подключению модели Electrolux

Опубликовано: Обновлено: 06.11.2017 Пока без коментариев

Руководство по эксплуатации встроенного духового шкафа BOSCH

Руководство по эксплуатации встроенного духового шкафа BOSCH

Важная информация – рис. 1

  • профессиональному стандарту в соответствии с данной инструкцией по установке. Установщик несет ответственность за любой ущерб, возникший в результате неправильной установки.
  • После распаковки проверьте прибор на наличие повреждений. Не подключайте прибор, если он был поврежден при транспортировке.
  • Для установки аксессуаров действуйте в соответствии с инструкцией по установке.
  • Перед включением прибора снимите упаковочный материал и клейкую пленку с рабочей камеры и дверцы.
  • Встроенные блоки должны быть термостойкими до 90 °C, а прилегающие фасады блоков до 65 °C.
  • Не устанавливайте прибор за декоративной дверцей или дверью кухонного гарнитура, так как это может привести к перегреву прибора.
  • Все вырезы, которые необходимо сделать в блоках, должны быть сделаны до установки прибора. Удалите стружку, так как она может помешать правильной работе электрических компонентов.
  • Наденьте защитные перчатки, чтобы не порезаться. Части, доступные во время установки, могут иметь острые края.
  • Сетевая розетка прибора должна располагаться либо в заштрихованной зоне A, либо за пределами зоны, где установлен прибор.
  • Прикрепите незакрепленные блоки к стене с помощью стандартного кронштейна B.
  • Размеры на рисунках указаны в мм.

Устройство под столешницу — Рис. 2

Для вентиляции прибора в межэтажном перекрытии должен быть вырез для вентиляции.

Прикрепите столешницу к установленным модулям. Действуйте в соответствии с инструкцией по установке варочной панели.

Прибор в высоком шкафу – рис. 3

Для вентиляции прибора промежуточные этажи должны иметь вырез для вентиляции.

Если высокий шкаф имеет еще одну заднюю панель в дополнение к задним панелям элементов, ее необходимо снять.

Устанавливайте прибор только на высоту, позволяющую легко снимать аксессуары.

Угловая установка — Рис. 4

Чтобы дверь прибора можно было открыть при угловой установке, необходимо учитывать размер C. Размер D зависит от толщины передней панели устройства под ручкой.

Подключение прибора к электросети

Прибор соответствует классу защиты 1 и должен эксплуатироваться только с защитным заземлением.

Предохранитель должен соответствовать номинальной мощности, указанной на заводской табличке прибора, и местным нормам.

Во время проведения монтажных работ прибор должен быть отключен от источника питания. Прибор должен быть подключен только с помощью кабеля питания, входящего в комплект поставки. Подсоедините кабель питания к задней части устройства (прислушайтесь к щелчку).

Кабель питания длиной 3 м можно приобрести в сервисной службе. Кабель питания следует заменять только кабелем оригинального производителя, который можно приобрести в сервисной службе.

При установке прибора необходимо предусмотреть защиту от случайного прикосновения в будущем.

Кабель питания с вилкой и заземляющим контактом

Прибор следует подключать только к правильно установленной розетке с заземляющим контактом. Если после установки вилка недоступна, необходимо предусмотреть перегородку на фазах стационарной электроустановки в соответствии с правилами установки.

Кабель питания без вилки с заземляющим контактом

Подключать устройство разрешается только лицензированному специалисту. В стационарной электроустановке должен быть предусмотрен всеполюсный разъединитель в соответствии с правилами установки. Определите фазный и нулевой проводники в розетке. Прибор может быть поврежден, если он подключен неправильно. Подключайте варочную панель только в соответствии со схемой подключения. Напряжение смотрите на паспортной табличке. Подсоедините провода сетевого кабеля питания в соответствии с цветовой маркировкой: зеленый/желтый = защитный провод $, синий = нейтральный провод, коричневый = под напряжением (внешний провод).

Только для Индии

Обратите внимание на другой цветовой код проводки: зеленый/желтый = защитный провод ®, черный = нейтральный провод, красный = проводник под напряжением (фазный провод).
