Как подключить светодиодный (LED) светильник?

Светодиодные светильники становятся более востребованными, чем старые добрые ртутные лампочки. Они могут работать десятки тысяч часов, экономя потребление электричества. LED-лампы обладают привлекательным внешним видом и компактностью. Их легко устанавливать, они полностью безопасны и не образуют нагара. Предлагаем подробнее рассмотреть, как правильно и безопасно выполнить подключение светодиодного светильника к 220В.

Правила безопасного подключения, необходимые инструменты

Чтобы избежать опасных последствий, важно соблюдать технику безопасности при монтаже осветительных приборов.

Простые правила работы с LED-освещением:

1. Установку, обслуживание и другие работы с осветительными приборами важно выполнять только при выключенной электросети. Перед началом выполнения работ обесточивается помещение.
2. Если светильник обладает напряжением менее 220В, его подключение осуществляется с помощью блока питания, идущего в комплекте. Запрещается пользоваться блоком питания для других видов ламп.
3. Устанавливается светильник с учетом суммарного потребления энергии, которое указывается в инструкции к прибору. Напряжение тока проверяется индикаторной отверткой.
4. Даже если работы выполняются в перчатках, руки обязательно должны быть сухими.
5. Чтобы лампы прослужили дольше, а также во избежание нагрева и возгорания, рекомендуется сделать вокруг них достаточно свободного места.
6. Если планируется монтаж светодиодных линейных светильников в помещениях с повышенной влажностью, важно учитывать условия допустимой температуры воздуха и влажности. Светильники, которые предназначены для помещений, нельзя монтировать на улице без специальной защиты.
7. Светильники не должны подвергаться сильной вибрации или затоплению.
8. Если осветительные приборы или блок питания имеют неисправности, не стоит их монтировать, во избежание плачевных ситуаций.
9. Если система освещения неисправна, не стоит ее пытаться самостоятельно разобрать.
   Доверьте сервисное обслуживание производителю осветительных приборов.

Для монтажа светодиодного освещения в помещении потребуется минимальный набор инструментов. Необходимо подготовить плоскую и крестообразную отвертки, стрипперы, плоскогубцы. Работая с осветительными приборами, для соблюдения техники безопасности рекомендуется пользоваться специальными перчатками, имеющими диэлектрический слой.

Нюансы подключения светодиодных светильников к 220В

Устанавливается освещение разными способами. Каждый имеет свои особенности, плюсы и минусы.

Последовательный способ монтажа

Последовательное подключение светодиодных светильников применяют в том случае, если нет особенных требований к освещению. Используется данный способ с целью экономии длины кабеля. При установке используют двойные или тройные провода. Нельзя в одну цепь соединять больше, чем шесть светодиодных лампочек, так как они будут освещать помещение тускло.

К минусам данного метода относится то, что для устранения поломки в одной лампочке придется проверять все, чтобы выяснить, какая именно перегорела.

Монтаж последовательного способа:

• От выключателя проводится фаза к первому осветительному прибору.
• Провод монтируют от одного переключателя к следующим по очереди.
• К последнему светильнику прокладывается ноль, пущенный от распределяющей коробки.

Проблем при таком способе не должно возникнуть, если строго следовать схеме подключения.

Важно не перепутать местами питание и ноль. В противном случае светильники окажутся под постоянным напряжением, что приведет к опасности.

Параллельное подключение

Параллельное подключение светодиодных светильников более практичное. Каждая лампочка светит настолько ярко, насколько позволяет ей производитель. Минус монтажа в том, что понадобится использовать намного больше проводника, чем при последовательном способе подключения освещения.

Важно обратить внимание на кабель ВВГ нг 2Х1,5. Он является негорючим с качественным изоляционным слоем. Если освещение в помещении требует чрезмерной техники безопасности, оно монтируется с использованием кабеля, имеющего маркировку ls. Такой кабель при возгорании не выделяет много дыма.

Для монтажа освещения с помощью параллельного способа кабель протягивается от распределителя через выключатель. При этом он по очереди соединяется с каждым освещающим прибором. Кабель обрезается после каждого подключения светильника и передается к следующему устройству до тех пор, пока все лампы не соединятся в одну сеть.

Положительная сторона такого способа подключения светильников в том, что если перегорит одна лампа, вся система будет продолжать работать. Достаточно будет заменить вышедшую из строя лампу для более яркого освещения помещения.

Лучевой способ монтажа освещения в помещении

Такой способ является трудоемким и дорогим. Кабеля к каждому осветительному прибору прокладываются по отдельности.

Для этого от распределяющей коробки к центральной части помещения прокладывается проводник, от которого кабель прокладывается к каждому отдельному осветительному прибору. К нулю и фазе важно провести провода с одной жилой. Такие действия выполняются для каждой лампы индивидуально.

Особенности монтажа светильника со светодиодами и тремя контактами

Чтобы смонтировать светильники с тремя контактами, рекомендуется вначале внимательно изучить инструкцию, документы устройства. В них должны быть указаны обозначения трех контактов. Чтобы было удобно работать со светильниками при подключении, провода окрашиваются в разные цвета. Нулевой провод окрашивают в синий цвет, а провод заземления – в желтый. Фазный кабель имеет другой оттенок.

Синий нулевой кабель соединяется с нулевым проводом из распределителя. Провод фазы из распределителя соединяется с выключателем, затем проводится под ним и соединяется с фазой на светильнике. Для безопасной работы при монтаже используют клеммные зажимы.

Не стоит в качестве изоляции использовать ПВХ-ленты. После их усыхания изоляция становится небезопасной. Такая ситуация может спровоцировать опасные последствия, например короткое замыкание.

Особенности монтажа светодиодных светильников на потолке

LED-лампы можно установить на натяжном потолочном покрытии, сделанном из ПВХ. Для монтажа светильников на пластичном материале рекомендуется сделать дополнительное крепление для предупреждения провисания потолка под весом осветительных приборов. С этой целью используют пластиковый конусовидный пандус. Для подгона размера лишние части конуса обрезаются острыми инструментами. Светильники крепят на стальную перфорированную ленту.

Лампы устанавливаются сразу же после монтажа натяжного потолка. В выбранном месте вырезается пленка, и достается патрон. Светильник монтируют на платформу, которая предупредит провисание потолка и его перегрев.

Чтобы наглядно увидеть подключение светодиодных светильников к сети, просматриваются специальные тематические видеоролики. Видео поможет правильно и безопасно выполнить монтаж светодиодного освещения в любой комнате.

Как подключить светодиодный светильник к сети 220в

На чтение 8 мин Просмотров 297 Опубликовано

17.10.2020 Обновлено 08.12.2020

Содержание

1. Особенности светодиодных источников света
2. Основные способы подключения
3. Последовательная схема
4. Параллельная схема
5. Лучевая схема
6. Для чего нужен драйвер
7. Методы подключения светодиодов
8. Шунтирование светодиода обычным диодом
9. Встречно-параллельное подключение двух светодиодов
10. Как правильно подключить через выключатель

Светодиодные светильники сегодня набирают большую популярность. Они тратят меньше электроэнергии, имеют разные углы освещения, разные цвета. С их помощью можно создавать интересный дизайн, зонировать помещение. Подключить светодиодную лампу довольно просто, даже в труднодоступном месте.

Но установка имеет особенности.

Особенности светодиодных источников света

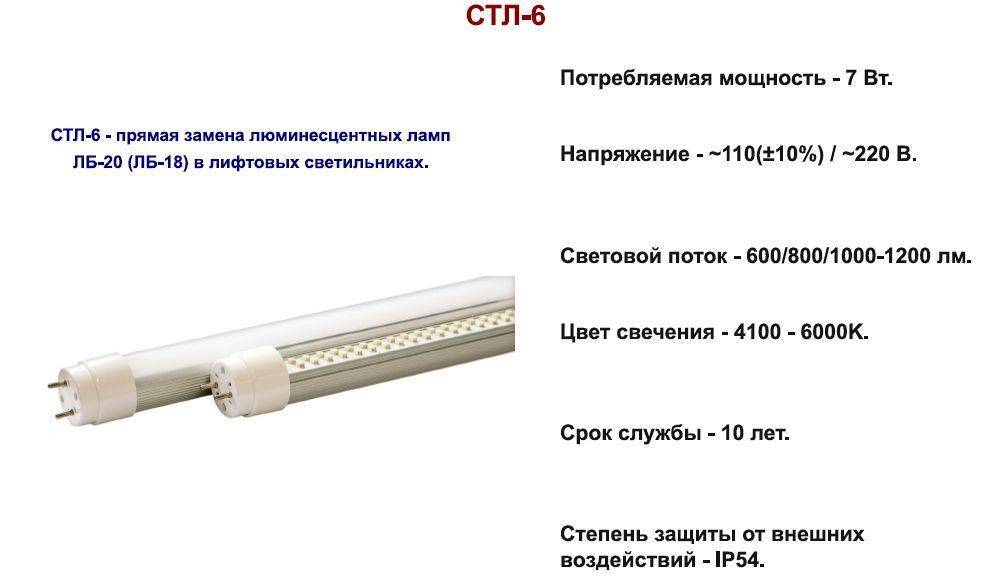

Светодиодные светильники имеют разную форму и конструкцию. Они могут выполняться в форме:

• длинного плафона, напоминающего люминесцентную лампу;
• лампочки с цоколем, напоминающей по форме лампу накаливания;
• гибких нитей, которым можно придать любую форму.

Светодиодный светильник или лампа обычно имеет плафон, который рассеивает яркий свет. Благодаря этому освещение становится мягче, изменяется угол свечения. Светодиодные варианты могут крепиться к потолку или стенам с помощью различных способов:

• вкручиваться в цоколь люстры;
• иметь подвесное крепление;
• присоединяться к стене или потолку с помощью саморезов.

Светильники выпускаются разных видов рабочего напряжения: 400 В, 220 В и 12 В. В любом случае они требуют приобретения дополнительного блока питания или диммера, который позволит подключать светильник напрямую в сеть.

Встраиваемый в стену диммер.

Несмотря на нюансы в подключении, любые светодиодные лампы имеют преимущества:

• низкое энергопотребление;
• мощная светоотдача или яркое свечение;
• долгий срок службы.

Читайте также

Преимущества и недостатки светодиодных ламп



Основные способы подключения

Так как светодиодные светильники имеют разный угол обзора, то их обычно подключают по разным схемам. Выбор схемы подключения зависит прежде всего от:

• способа крепления;
• угла освещения светодиода;
• количества светильников в помещении.

Всего схем подключения три:

• последовательная;
• параллельная;
• лучевая.

Последовательная схема

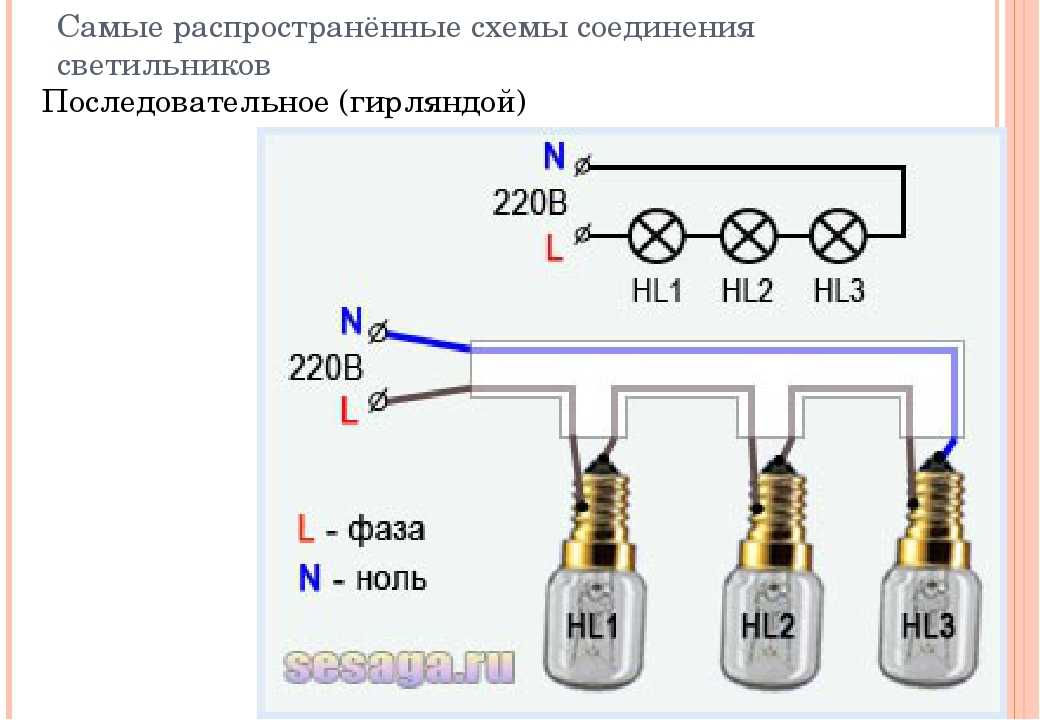

Последовательная схема подключения светодиодных светильников проста и используется, если нет особых требований к дизайну освещения. Преимущество — экономия кабеля и простота монтажа. Все лампы подключаются по цепочке одна за другой. Однако если один из светильников выйдет из строя, погаснет все цепочка. Чтобы обнаружить неполадку, нужно будет проверять каждый из них.

Последовательная схема подключения лампы.

В одной цепи допускается соединение не больше 6 светильников или лампочек. В противном случае их яркость будет снижаться из-за роста общего сопротивления цепи.

Читайте также

Как последовательно и параллельно соединить лампочки



Параллельная схема

Параллельная схема позволяет подключить светодиодный светильник каждый по отдельности. Для светильников на 12 В потребуется установка нескольких диммеров или одного на всю параллельную схему.

При схеме от выключателя тянется общий кабель, который имеет ответвление к каждой лампочке. Если один из светильников выйдет из строя, то он потухнет, не задев всю систему освещения. Неисправный прибор будет виден сразу и его можно будет быстро заменить.

Схема параллельного подключения

Этот способ более трудоемкий и требует большего количества кабеля. Однако такая схема рассчитана прежде всего на помещения с большой площадью. При таком подключении яркость света не будет зависеть от количества лампочек.

Лучевая схема

Лучевая схема подключения светодиодной лампы используется для подключения лампочек в люстрах. Она напоминает собой параллельный способ. В этой схеме кабель идет от выключателя к распределительной розетке или узлу, от которого отходят отдельные ответвления или лучи к каждой лампочке.

Если один из светодиодов перегорит, то остальные будут светиться, т.к. к каждому ведет отдельный провод.

Главным минусом этого способа подключения является трудоемкость. При использовании способа в помещении с большой площадью возможен такой прием: центральный кабель тянется в центр зала, а от него отходят лучи к каждому светильнику.

Лучевой способ подключения

Для чего нужен драйвер

Особенность светодиодов — по мере их прогревания проходящий через них ток возрастает. Это может привести к выходу из строя вскоре после начала работы. Чтобы отслеживать и регулировать уровень напряжения в течение работы требуется драйвер.

Выбор мощности зависит от минимальных и максимальных значений светодиодов. Если для подключения светодиодных светильников выбрать драйвер со слишком низкими минимальными значениями, то диммер не сможет понизить напряжение до требуемых значений и лампы сгорят. И наоборот, при ограничении верхнего напряжения, если потребуется большая мощность тока, то устройства просто не смогут загореться.

Подключать через один драйвер к источнику питания можно сколько угодно ламп, так как через них будет протекать ток одинаковой силы.

Методы подключения светодиодов

При работе светодиодов их сопротивление постоянно меняется по мере разогревания. Чтобы они работали стабильно, используются разные методы контроля и изменения напряжения.

Шунтирование светодиода обычным диодом

Шунтирование диодом

Этот прием используется при любой схеме подключения светодиодных светильников. Метод шунтирования состоит в том, что к цепи светодиодов в обратном направлении подключается простой маломощный полупроводник, который выполняет функцию резистора. Он ставится по встречному курсу параллельно всей схеме.

Основная его функция – выпрямить и сгладить напряжение, поступающее на светодиод. При параллельном или лучевом подключении на каждое устройство может попадать разное напряжение, поэтому здесь разумнее будет использовать другой способ — встречно-параллельное выпрямление напряжения.

Встречно-параллельное подключение двух светодиодов

Этот метод похож на предыдущий, но отличается тем, что резистор или выпрямитель подключается к каждому светильнику в отдельности. То есть шунтирование напряжения происходит на каждом этапе независимо от всей цепи.

Встречно параллельное шунтирование.

Минусом является то, что в результате во всей схеме будет падать напряжение. А значит будет больше расход электроэнергии. Однако учитывая, что светодиоды потребляют значительно меньше тока по сравнению с другими лампами, этот недостаток не является значимым.

Как правильно подключить через выключатель

При подсоединении к выключателю также необходимо использовать стабилизатор напряжения, гасящий резистор. Сначала подключается нулевая фаза напрямую от распределительной коробки. После этого к светильнику подключается резистор, а затем к нему подсоединяется провод с основной фазой.

При такой последовательности подключения, если перепутать фазы, ничего серьезного не произойдет. Единственное, лампы будут под напряжением постоянно, а выключатель не будет исполнять свою функцию. Если последовательность поменять, и сначала подключать резистор к выключателю, то путаница фаз приведет к сгоранию ламп сразу же.
