Витая пара: способы обжима, схема соединений

Витая пара обжим схема. Что это такое и с чем его едят?

Витая пара – это специальный кабель, состоящий из четырех пар медных жил, свитых между собою.

Благодаря такой конструкции удается ощутимо снизить воздействие всякого рода помех.

Содержание:

Кабели широко используются при создании локальной сети – данный способ передачи и получения информации заслуженно остается самым надежным, быстрым и удобным.

Обжим витой пары

Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

• неэкранированные – предназначенные для провода UTP;
• экранированные – для кабелей FTP или STP.

К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

Обратите внимание! Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.

С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

Нумерация — это важная информация, при выполнении процедуры обжима.

Поэтому обязательно запомните, как правильно определять номера контактов, это поможет правильно закрепить провод и установить соединение.

Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил.

Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

Важно! Укладку всегда начинаем с первого контакта к восьмому.

Цветовое расположение жил в схеме 568A:

1. бело-зеленый;
2. зеленый;
3. бело-оранжевый;
4. синий;
5. бело-синий;
6. оранжевый;
7. бело-коричневый;
8. коричневый.

Витая пара обжим схема 568A используется для соединения между собой компьютеров, при создании локальной сети.

Цветовое расположение жил в схеме 568В:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. синий;
5. бело-синий;
6. зеленый;
7. бело-коричневый;
8. коричневый.

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.

---

к содержанию ↑

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования, используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров.

При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично.

Чаще всего при создании прямого сетевого шнура используется схема 568В.

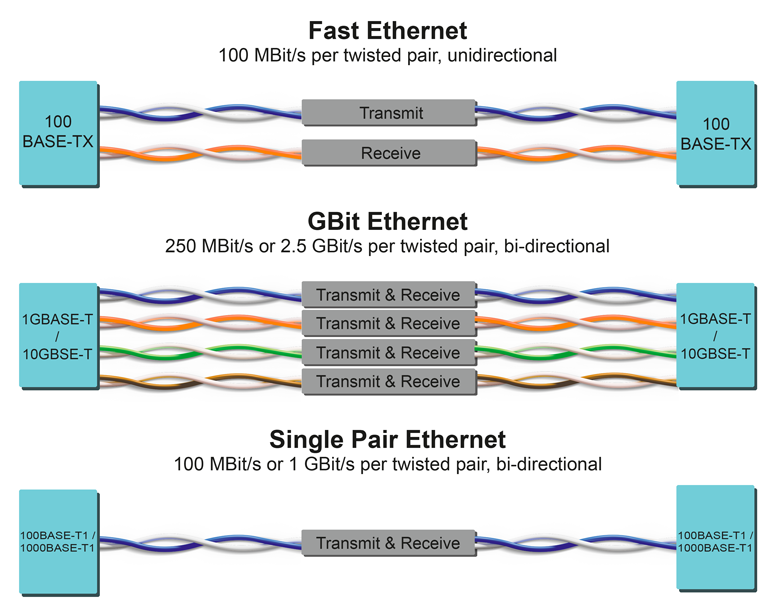

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две.

При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования.

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя.

Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил.

Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

1. бело-зелёный;
2. зелёный;
3. бело-оранжевый;
4. бело-коричневый;
5. коричневый;
6. оранжевый;
7. синий;
8. бело-синий.

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором.

Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

к содержанию ↑

Обжим витой пары в RJ-45

Для обжима витой пары в RJ-45 понадобиться специальный инструмент – кримпер, особый вид клещей с несколькими рабочими зонами.

Обжим витой пары. Урок: как обжимать интернет кабель

Видео о том как правильно обжимать витую пару в домашних условиях.

Обжим витой пары или как обжать витую пару

Категория: Интересное в сети

Тэги: Интересное

Даже обычные пользователи сталкиваются с проблемой правильного обжима витой пары или, проще говоря, сетевого кабеля. Довольно часто коннекторы RJ-45 (их еще называют джеками) отрываются или отламываются. Возможно, вы решили сделать локальную сеть своими силами или вы просто подключаете проводной интернет.

Итак, давайте разберемся, как обжать витую пару

Для работы по обжимке витой пары нам понадобится:

• Сам сетевой кабель, называемый витой парой, который предназначен для соединения двух устройств.

• Коннекторы RJ-45, которые будут закреплять сетевой кабель в соответствующих разъемах ноутбуков, компьютеров, модемов, хабов и других сетевых устройств.

• Инструмент для обжима. Гораздо легче делать обжим витой пары rj 45 специальными щипцами, которые называются обжимкой. Такие щипцы имеют специальные ножи для удобной и ровной подрезки жил сетевого кабеля, а также для снятия с них изоляции. Если у вас такого инструмента нет, то можно воспользоваться ножницами для обрезки кабеля, ножом для очистки изоляции и отверткой в качестве обжимающего инструмента. Но об этом далее.

Схема обжима витой пары (распиновкаа)

Далее, чтобы сделать все правильно, нужно разобраться, в какой последовательности нужно расположить провода в коннекторах RJ-45. Всего есть две схемы для обжима кабелей: T568A и T568B (схема T568B применяется гораздо чаще). В зависимости от устройств, которые вы хотите соединить витой парой, нужно выбрать одну из схем обжима.

• Если будем соединять компьютер с коммутатором или компьютер с хабом, будем сетевой кабель обжимать с двух сторон одинаково по схеме T568B.
• Если будем соединять компьютер с компьютером или коммутатор с коммутатором (хаб с хабом), будем сетевой кабель обжимать с двух сторон перекрестно – с одной стороны по схеме T568B, а с другой стороны – по схеме T568A.

Подробно описывать процесс обжима витой пары rj 45 не будем – лучше добавим сюда несколько видео для наглядности этого процесса.

Видео по витой паре, обжим

Прямой обжим и перекрестный обжим (кроссовер)

Еще одно видео по прямому и перекрестному обжатию

Разделка кабеля «витая пара» с помощью специального инструмента, поверка кабеля прибором после обжимки

Обжим витой пары коннектором RJ 45 с помощью специального обжимного инструмента и без него. Схемы подключения (прямая и перекрестная).

Видео обжима сетевого кабеля с помощью тонкой отвертки в домашних условиях

Как установить разъемы на витую пару

08 апр Установка разъемов на витую пару

Опубликовано в 20:20 в Установка сетевого кабеля by admin

Витая пара является наиболее часто используемым типом кабеля в современных структурированных сетевых кабельных системах, и два основных типа разъемов, связанных с этими сетевыми кабелями, — это разъемы RJ-11 и RJ-45. RJ просто означает зарегистрированный разъем, а числа 11 и 45 относятся к номеру стандарта интерфейса.

Эти два типа разъемов очень похожи и сделаны из пластика с тонкими металлическими контактами. Более простая меньшая версия из двух — это RJ-11 с двумя проводниками и стандартным шестипозиционным соединением внутри него. В прошлом разъем RJ-11 использовался при установке телефонных приложений как в коммерческих, так и в жилых помещениях, хотя сейчас он обычно используется только в последнем из двух.

Разъем RJ-45 в настоящее время является широко устанавливаемым разъемом, особенно в коммерческих структурированных сетевых кабельных системах, и немного шире, чем два разъема с восьмипозиционным соединением и четырьмя проводниками. Разъемы RJ-11 и RJ-45 выпускаются в двух версиях для подключения как многожильных, так и одножильных проводников.

Стандарты проводки витых кабелей

Если вы посмотрите на конец стандартного кабеля UTP, вы увидите четыре пары проводов разного цвета: зеленый, оранжевый, синий или коричневый. В каждой паре один сплошной цвет, а другой с белыми полосами. Эти кабели могут быть подключены двумя разными способами, и они называются T-568A и T-568B, и последний является наиболее распространенным. Ниже приведены два различных стандарта проводки:

568A

1. Белый/зеленый
2. Зеленый
3. Белый/оранжевый
4. Синий
5. Белый/Синий
6. Оранжевый
7. Белый/Коричневый
8. Коричневый

568B

1. Белый/оранжевый
2. Оранжевый
3. Белый/зеленый
4. Синий
5. Белый/Синий
6. Зеленый
7. Белый/Коричневый
8. Коричневый

Установка соединителя кабеля витой пары

Основной метод, используемый для подключения этих разъемов к кабелю витой пары, — это обжимка, и, хотя процедура довольно проста, это важный навык, который должен знать каждый установщик сетевых кабелей.

Инструменты, которые вам понадобятся для работы, это, очевидно, кабель и разъемы, а также инструмент для зачистки, пара обжимных инструментов и кабельный тестер для проверки качества соединения.

Инструмент для зачистки оболочки кабеля снимает внешнюю оболочку с кабеля, а обжимной инструмент для кабельных разъемов соединяет кабель, нажимая металлические контакты внутри разъема на жилы кабеля.

Во-первых, вы измеряете и отрезаете кабель, к которому хотите добавить разъем, убедившись, что вы отрезали его примерно на 3 дюйма длиннее, чем нужно.

Далее необходимо снять примерно 1,5 дюйма оболочки кабеля, поэтому вставьте кабель в инструмент для зачистки и дважды поверните его вокруг кабеля, чтобы прорезать оболочку. Затем осторожно стяните отрезанный кусок оболочки кабеля, чтобы обнажить внутренние проводники. Если на куртке есть разрезной шнур белого цвета, обрежьте его по спинке.

Теперь, когда вы оголили жилы скрученного кабеля, вам нужно раскрутить пары и разделить каждый из восьми цветных проводов. Затем выровняйте каждый из отдельных проводов так, чтобы цветовой код соответствовал стандарту, который вы используете.

Затем обрежьте концы всех разъемов так, чтобы все они были ровными и достаточно короткими, чтобы при вставке кабеля в разъем оболочка кабеля также частично находилась внутри.

Наконец, точно вставьте проводники, убедившись, что все они правильно совмещены с соответствующими контактами. Теперь осторожно вставьте их оба в обжимной инструмент и сильно сожмите ручку вниз, удерживая ее около трех секунд. Пластины внутри инструмента затем вдавливаются в разъем, вдавливая штифты в проводники и вдавливая пластиковый фиксатор в оболочку кабеля.

После того, как вы обжали разъем, еще раз проверьте, правильно ли обжаты все проводники и контакты. Если это не так, вам придется отрезать разъем и повторить процесс снова.

И последнее, но не менее важное: вам нужно будет проверить правильность подключения с помощью кабельного тестера, и в зависимости от типа используемого тестера необходимо следовать другой процедуре…

Посмотрите этот небольшой обучающий видеоролик о один из наших специалистов по мостовому кабелю подключает разъем RJ45 к концу кабеля категории 6.

CNpractical 2 — Обжим витой пары с разъемом RJ45 для прямого, перекрестного,

PRACTICAL 2

Обжатие витой пары с разъемом RJ45 для прямого —

Сквозной, перекрестный, перекрестный.

Прямые проводные кабели

Прямой кабель относится к кабелям с назначением контактов на каждом

конце кабеля. Другими словами, контакт 1 разъема A подключается к контакту 1 разъема 9.0093

B, контакт 2 к контакту 2 и т. д. Прямые проводные кабели

чаще всего используются для подключения хоста к клиенту. Когда мы говорим о коммутационных кабелях категории 5e, прямой соединительный кабель категории

через проводную

используется для подключения компьютеров, принтеров и

других сетевых клиентских устройств к коммутатору маршрутизатора или концентратору (главное устройство в этом экземпляре

).

Если мы хотим соединить два разных типа устройств, мы можем

использовать прямые кабели.

Например:

> Подключение маршрутизатора к концентратору

> Подключение компьютера к коммутатору/маршрутизатору

> Подключение модема к маршрутизатору

Перекрестные проводные кабели

Перекрестные проводные кабели (обычно называемые перекрестными кабелями)

очень похожи на прямые кабели, за исключением того, что линии TX и RX

перекрещиваются, они находятся в противоположных положениях на любой конец кабеля. Использование 568-

B в качестве примера ниже вы увидите, что контакт 1 разъема A подключается к

контакту 3 разъема B. Контакт 2 разъема A подключается к контакту 6 разъема B и т. д.

Перекрестные кабели чаще всего используются для подключения два хоста напрямую.

Примерами могут служить подключение компьютера напрямую к другому компьютеру,

подключение коммутатора напрямую к другому коммутатору или подключение маршрутизатора к маршрутизатору

.

Если мы хотим подключить два одинаковых типа устройств, мы можем использовать

перекрестные кабели.

Например:

> Подключение компьютера к компьютеру

> Подключение маршрутизатора к маршрутизатору

> Подключение коммутатора к коммутатору

> Подключение концентратора к концентратору

Кабель Ethernet, тип

В компьютерных сетях в основном используются кабели Cat-5, Cat-5e и Cat-6. Кабели UTP подключаются разъемами RJ45.

Тип кабеля и скорость CAT 3 16 Мбит/с CAT 5 100 Мбит/с 1000 Мбит/с (4 пары) CAT 5E 1000 Мбит/с CAT 6 До 400 МГц для сверхбыстрых широкополосных приложений Кабели категории 7 также известны как класс F.9.0005

Сейчас мы будем использовать кабели категории 6.

Материалы на выбор:

Инструмент для обжима:

Кабель Ethernet:

Штекер/разъем RJ45:

Подготовка перед обжимом:

1. Аккуратно возьмитесь за внешнюю крышку и зачистите кабель локальной сети.
