Сетевые кабели могут перестать работать в самый неожиданный момент. Встаёт вопрос: как обжать витую пару RJ – 45 самостоятельно или есть ли смысл приобретать готовый патч корд. Перед распиновкой и обжимкой необходимо узнать особенности витой пары. Если изучить стандартные схемы обжима и маркировки витой пары, решить проблему можно очень быстро.

Обжать кабель RJ 45 правильно требуется с применением специального оборудования. В те моменты, когда инвентаря не оказалось под рукой, обжимку витой пары и проверку сетевого соединения получится сделать с применением подручных инструментов. Как правильно обжать витую пару по цветам и узнать секреты монтажа – темы, которые требуется изучить перед работой. Видеоинструкция по обжимке витой пары по стандартной схеме или видеообзор с применением отвёртки поможет справиться с поставленной целью.

Содержание (развернуть)

Особенности витой пары

Название RJ – 45 давно закрепилось как обозначение разъёма для соединения между сетями различных устройств. Технически – такого разъёма нет. RJ – 45 – это стандарт, по которому могут подключаться модемы. И обознается он аббревиатурой 8P8C. Существует много аналогов, которые различаются количеством контактов и гнёзд. Общепринятое название в России, как и за рубежом за 8P8C закрепилось RJ 45, хотя физически это некорректно.

Сетевой шнур — это сплетение нескольких тонких проводков, которые завиты между собой попарно. По жилам проходят различные цифровые сигналы с определёнными волнами, напряжениям и формой. Вся информация подвергается кодированию устройств с двух сторон. Витая пара – это возможность создать безопасную и стабильную сеть.

Приобрести можно готовые варианты патч корда, где провод уже пережат штекерами. Но если возникла необходимость протянуть шнур в другую комнату через узкое отверстие – такой вариант отпадает. В таком случае уже после прокладки сети требуется выполнить распиновку и обжим.

Что нужно знать перед обжимом

Обжимку витой пары проводят в соответсвии с международными стандартами работы внутри зданий. Схема RJ обжимки зависит от параметров сети и кабеля. Для процедуры понадобятся сам кабель, коннектор, кримпер, стриппер и тестер для проверки.

Перед процедурой обжимки и распиновки витой пары, требуется выбрать подходящий провод. Он бывает десяти категорий. Часть этих категорий уже неактуальна для современных компьютеров, и оптимальным выбором будет категория 5е. Это тонкий и гибкий шнур, который передаёт сетевой сигнал.

При выборе требуется учитывать особенности шнура:

• Марка производителя. Выбирать качественные изделия известных производителей.
• Материал. Рекомендуется приобретать изделия с медными жилами. Для проверки можно слегка поцарапать стержень – там должен быть жёлтый металл.
• Экран. Его наличие будет актуально для компьютерных соединений при монтаже на улице, а также в помещениях с близко пролегающей проводкой.
• Одножильность или многожильность провода. Предпочтение лучше отдавать многожильным за счёт их гибкости.

Разновидности кабеля можно отнести к нескольким группам по своим свойствам:

1. ЮТП – кабель. У данного вида отсутствует экран и прокладывать на большие расстояния его не рекомендуется. Отлично подойдет для использования во внутренних помещениях, где нет необходимости длинной трассы. Требует бережной эксплуатации, можно легко повредить внешнюю защиту.
2. ФТП – кабель. Сразу с наличием экранизированного слоя, что придаёт дополнительную защиту от повреждений и сохраняет целостность сигнала. Провод без изоляции в плотном окружении фольгированной обмотки, выполняет дополнительную защитную функцию. Внутри имеет дренажный провод.
3. СТП – кабель. Максимально защищённый провод металлическим внешним слоем. Подойдёт для работ вне помещений. Отличается высокой стоимостью.

Всю информацию о кабеле можно узнать из маркировки, нанесённой снаружи.

Строение коннектора

Для правильной распиновки кабеля — интернет важно разобраться с такой важной деталью как коннектор. В каналы коннектора будут вставляться жилы провода, что придаст прочное соединение.

На рисунке показано подробное устройство коннектора:

1. Пластиковый корпус. Прозрачный материал позволяет отслеживать процесс соединения контактов.
2. Защёлка. Выполняет механическую функцию фиксации.
3. Вход для провода.
4. Дополнительное крепление для кабеля.
5. Каналы под провода.
6. Металлические контакты.
7. Выступы для плотного контакта с жилами при обжиме RJ кабеля.

Если используется экранизированный интернет – провод, необходимо выбирать коннектор с корпусом, сделанным из металла.

Подготовка кабеля и коннектора

При выполнении процедуры обжимки RJ45 шнура необходимо проверить наличие все инструментов и начать с зачищения кабеля. Зачистка происходит на 1,5 протяжённости коннектора. На этом этапе необходимо соблюдать аккуратность и сохранять целостность оболочки жил.

Все пары шнура окрашена в определённый цвет, причём один из проводников – полностью окрашен, второй – с цветовой полоской. Раскручиваем проводники таким способом, чтобы их часть под изоляцией осталась в заводском состоянии. Это необходимо для сохранения устойчивости к помехам. Далее распределяем провода по схеме распиновки. Длина проводников должна быть одинаковая и равняться расстоянию жил коннектора.

Самой важной частью является попасть проводами в гнёзда коннектора. Для этого нужно вставить шнур до упора и проверить, что каждый проводник на своём месте. Ножи контактов должны полностью накрыть все пары, нейлоновая нить должна быть в стороне. Проверяем, чтобы защёлка полностью накрыла широкую часть.

Если процедура обжимки представляет сложность, можно подобрать безобжимные коннекторы. Стоят они на порядок выше обычных, но необходимости в специальных инструментах нет. Коннектор имеет открывающийся корпус с подсказами для правильного размещения проводников. Вместо ножевых контактов, здесь располагаются жёсткие ребра, которые вдавливают проводники. В итоге получается плотное соединение с качественным сигналом.

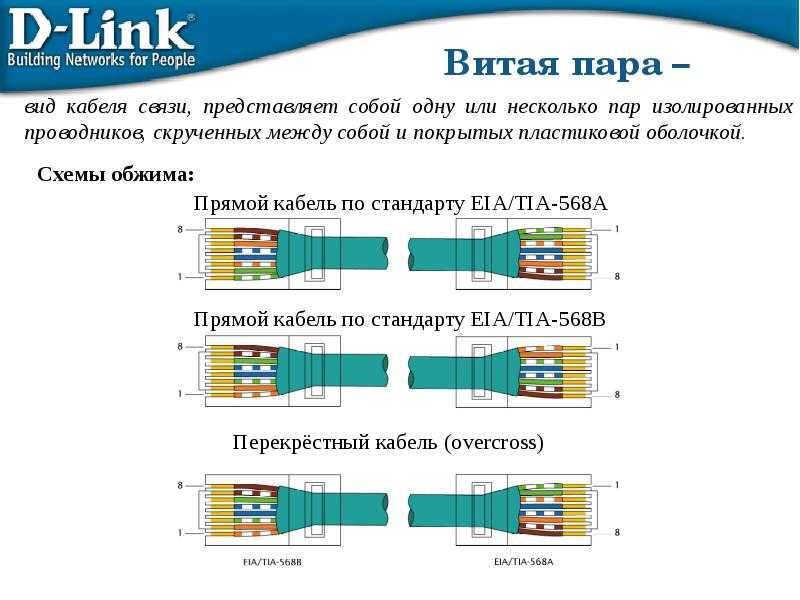

Стандартные схемы обжима

Работа с витой парой может проходить по – разному, главным условием остаётся верно подобранная расположение жил. Подсоединения могут быть как прямыми, так и перекрёстными способами по схемам A и B.

Вариант #1 – прямой 8-проводниковый кабель

Название метода работы раскрывает суть обжимки кабеля RJ – он идентичный на каждом конце. Такой способ подойдёт для подключения компьютеров и другой техники к роутеру. Обычно практикуют соединение по типу B. Процесс распиновки витой пары проводится от оранжево – белого провода к коричневому.

В Европейских странах работают по типу А, начало берётся от проводов зелёного цвета, а их место занимают оранжевые. На изображении обозначено применение такого способа обжима.

Схемы А и В можно применять для любой обжимки, их тип не влияет на работу сети.

Вариант #2 – 8-проводниковый кроссовер

Процедура перекрестной обжимки RJ45 кабеля подходит для подключения более двух техник. Кроссоверный способ изживает себя и применятся для домашних компьютеров. Работа может быть проведена вариантами А и В в прямой распиновке. Каждая схема еще делится на высоко – и низкоскоростное подключение.

На первом изображении показан порядок для сетей с высокими скоростями. Сигнал проходит в обоих направлениях восьми проводников. Европейский тип, представленный на схеме, меняет подключение оранжевых проводов на зелёные.

На втором изображении переплетение проводников характерно для сетей с низкими скоростями. При европейском типе, проводники синих цветов сцепляются напрямую с коричневыми. Для российской типа сцепления проводников – обратное копирование.

Вариант #3 – прямой 4-проводниковый кабель

Подходит для RJ – 45 распиновки с четырьмя жилами сетей с низкой скоростью. Используются провода оранжевые и зелёные провода. При возникновении проблем с главными проводниками, их можно заменить другими. Для этого необходимо избавиться от старого разъёма и вместо него установить новый с проводами других цветов.

На изображении слева показана распространённая схема, справа – применение для иных подключений.

Вариант #4 – 4-проводниковый кроссовер

Данный вариант подсоединения не пользуется популярностью и применяется в основном для устаревшей технике. Перекрёстная методика обжима шнура основывается на работе со скрутками проводов разных цветов. Обычно — зеленые и оранжевые провода. Пример на изображении ниже.

Как обжать кабель RJ 45 правильно

Перед тем, как приступать к сетевыми настойками, необходимо провести распиновку проводов, а потом приступить к обжимке кабеля RJ 45. Требуется не только соблюдать схемы сцепления по цветам, но и верно подобрать инструменты. Приобрести их можно как по отдельности, так и готовыми наборами.

Подбор и подготовка инструментов

Специально подобранные инструменты для витой пары облегчают работу и дают гарантию получить надежное соединение. Сетевой разъём, полученный в результате применения специального оборудования, сохранит результат на длительное время. Для работы понадобятся:

1. Кримпер. Универсальные клещи, которые подойдут не только для разъёма RJ 45, но и для сетевых и телефонных проводов. Необходимо выбирать клещи большего размера, удобные и лёгкие. Половинки кримпера должны быть ровными, чтобы избежать повреждения штекера.

2. Стриппер. Приспособление для снятия верхнего защитного слоя и обрезки кабеля. Данным инструментом невозможно навредить проводам в отличие от ножа.

3. Тестер. Два модуля с гнёздами под разъемы применяются для диагностики подключения. Цветовой сигнал – зеленый или красный, уведомит насколько верно были проведены работы распиновки.

4. Кроссировщик. Инструмент для извлечения жил.

Если работы проходят разово, достаточно будет только кримпера и стриппера. Для регулярной обжимки необходимо приобрести весь набор инвентаря. При отсутствии тестера, достаточно подключить кабель к компьютеру, если интернет работает, значит все было сделано верно.

Пошаговая инструкция по обжиму

Для самостоятельного изготовления патч – корда потребуется инвентарь: кабель, коннекторы и схему обжимки шнура. Этапы обжимки проводятся по порядку:

1. Обрезать кабель с использованием кримпера на требуемую длину.

2. Избавиться от изоляции стриппером. Обрезка проходит круговым движением не более 40 мм от концов.

3. Осторожно раскрутить пары и выпрямить проводники. Далее распределить по цветовому типу В. Нить не обрезаем.

4. Концы проводников необходимо выровнять, обрезая не более 130 мм от края изоляции.

5. Воткнуть провода в коннектор до соединения с контактами.

6. Обжать коннектор с помощью кримпера. Обжимка происходит до характерного звука.

7. Проверить надежность крепления. Можно слегка дёрнуть кабель – проводники не должны выпадать.

8. Провести проверку подключения с помощью тестера. Зелёный индикатор свидетельствует о рабочем состоянии патч – корда. Красный сигнал указывает на неверное подключение.

Нестандартная RJ распиновка для интернета проходит таким же образом.

Схемы обжимки и маркировка витой пары

При обжиме витой пары нужно учитывать изображение маркировки на проводнике. Исходя из этого, побирается требуемая цветовая схема. При несоблюдении условий, функционирование сети не будет выполнено.

Ленивая обжимка 2 пар

Для данного типа применяется прямой обжим кабеля и задействуется всего четыре проводника. От сюда название способа. Метод применяется только для низких скоростей и не используется на регулярной основе. Высокая скорость сетей не позволяет функционировать на четырёх жилах. И в последующем необходимо подключаться по – новой. Если сеть рассчитана на восемь жил, необходимо обжать коннектор и подключение восстановится. Изображение ниже показывает схему прямого типа.

Распиновка для локальной сети в которой больше 2х компьютеров

Для подключения нескольких ПК схема обжима будет использоваться прямая. Проводники складываются в определённой последовательности, в соответствии с цветом:

• белый с оранжевой полосой;
• оранжевый;
• белый с зелёной полосой;
• синий;
• белый с синей полосой;
• зелёный;
• белый с коричневой полосой;
• коричневый.

Жилы обрезаются, вставляются в коннектор и обжимаются.

Прямая распиновка маркируется как 568B

Популярный способ прямой обжимки, поскольку на разъёмах проводники расположены одинаково. Метод подходит для подключения компьютера к сетевым устройствам. Распиновка проходит по стандартной схеме от белого провода с оранжевой полосой к коричневому.

Перекрестная распиновка Crossover маркируется как 568A

Для одновременного использования двух компьютеров или подобных устройств применяется перекрёстная распиновка. Название подразумевает работу с перевёрнутыми проводников. Первый штекер подключается по стандартной схеме. В европейском типе нужно заменить оранжевые проводники с зелёными.

Прямой обжим с 4 жильной витой пары двухпарный провод

Способ не распространённый, поскольку подходит для низких скоростей. Если требуется подать питание в устройство, то при данной распиновке сделать это будет невозможно. Стоимость кабеля с четырьмя проводниками невысокая и подойдет при работе с внутренними сетями. Обжимка RJ таким способом показана на изображении.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Лучший способ не только для соединения, но и подачи питания. Коннектор выполняет сразу две функции и может подводить питание, например, на роутер или адаптер. Для обжимки используются синие и коричневые провода.

Витая пара не подходит для подачи 220 вольт. Сечение кабеля в сети составляет до 1.5, а если возникла необходимость увеличить силу тока, достаточно использовать несколько проводников.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Метод применяется для подключения высоких скоростей. Для работы необходимо обжать все провода кабеля в строгом порядке по стандартному типу. Схема подключения находится на изображении.

Схема обжатия консольного кабеля Rollover Cable

Простой способ обжимки витой пары для настройки роутера через компьютер. Каждый конец обжимается перекрёстно, как показано на изображении.

Обжим без инструмента

При необходимости обжать витую пару единожды или инструментов не оказалось под рукой, спасти ситуацию может плоская отвёртка и нож. Необходимо взять коннекторы, шнур и следовать инструкции.

1. Удалить верхний слой с помощью ножа.

2. Проводники укладываются по цветовой схеме.

3. Выровнять провода и обрезать лишнее.

4. Вставить с максимальной точностью проводники в коннектор.

5. Плоской отвёрткой надавить на каждый контакт так, чтобы проводники провалились в свои дорожки.

6. Зафиксировать сам провод.

7. Проверить крепление.

Способ крепления с помощью отвёртки не зафиксирует проводники надолго и это временная мера.

Проверка

Перед подключением необходимо убедиться в качестве обжимки. Контакты должны быть плотно закреплены в своих гнёздах. Если один из проводов не достаёт до металлического контакта, нужно сделать повторный обжим кримпером или дожать отвёрткой.

Сетевое подключение проверяется с помощью тестера, который находит обрывы или замыкания. Для каждой жилы загорается индикатор. Если он не подаёт сигнал или моргает, значит есть неисправность в проводнике. При отсутствии специального прибора, просто подключить шнур и проверить его работу.

Как правильно обжать витую пару по цветам

Для подключения компьютера или друних устройств международные стандарты предлагают разные виды схем по цветам.

Цветовая схема обжима RJ 45 компьютер хаб для интернета

Для данного метода применяется прямая обжимка любой из схем. Популярностью пользуется российская схема B. Витые пары кабеля взаимно заменяемы по различному типу и на работу соединения это не влияет. На изображение содержится пример.

Цветовая схема RJ 45 двухпарного кабеля витая пара

Отличие сетевого кабеля от аналогов в двух витых парах. Применимо для всех линий интернета. Большинству кабелей достаточно только двух пар, что оправдывает недорогую стоимость изделия. Схема соединения стандартная, только вместо зелёных проводников обжимаются синие. В зависимости от выбранного типа – российского или европейского, используются разные проводники. Наглядно на изображении ниже представлено подключение.

Схема обжима RJ 45 компьютер компьютер

Для соединения ПК – ПК требуется перекрёстная зацеп типа кроссовер. Незаменима для коллективной работы за несколькими компьютерами. Концы кабеля пар обжимаются по разным схемам – стандартной с одной стороны, а с другой – проводники меняются местами. Это и образует кроссоверное соединение. Данный вариант устарел, компьютеры подключаются к устройствам автоматически без распознавания цвета проводников. Данная возможность устанавливается в сетевое оборудование. Схема ПК – ПК на изображении.

Цветовая схема обжима RJ 45 по стандарту POE IEEE 802 3AF и IEEE 802 3AT

Данный стандарт позволяет подводить сигнал и питание одновременно для устройства с использованием одного шнура. Применяется для систем видеонаблюдения. Особенность rj 45 схемы обжима в подаче напряжения – положительный вывод на синюю пару, а отрицательный выходит на коричневую. Перед подключением интеллектуальной сети необходимо учитывать все особенности:

1. Поддержка питания электричеством.
2. Бесперебойное включение.
3. Перегрузки на сетевом оборудовании.

Пути подачи напряжения проводников в таблице.

Схема обжима RJ 45 по цветам 4 провода для интернета

Для подключения компьютера к интернету или локальной сети используют две пары проводников кабеля rj 45. Одна служит для приёма сигнала, вторая – для передачи. Схема соединения стандартная прямая, характерна для низких скоростей до 100 Мбит/с. Вариант такой обжимки позволяет сэкономить на сети. При работе задействуются контакты 1, 2, 3, 6. При перекрёстной варианте берутся проводники других цветов. На изображении ниже наглядный пример.

Способ интересен своей надёжностью. При замыканиях или неполадках сети подключение обеспечивает надёжную защиту. При необходимости использования еще одной линии, можно без потери скорости провести обжимку других витые пары.

Цветовая схема обжима RJ 45 4 провода компьютер хаб

Данная схема позволяет подключать как прямое, так и кроссовое соединение. Различия в рабочих проводников, контакты остаются прежними. В российском варианте подключения контакт идёт по оранжевым и зеленым проводникам. В европейском типе такие же цвета, но контакты используются уже другие.

Схема обжима RJ 45 по цветам 4 провода компьютер компьютер

В данном варианте для RJ 45 обжимки используются только две пары. Соединение проходит с использованием оранжевых и зелёных проводников.

Цветовая схема обжима RJ 45 компьютер хаб при ремонте

При возникновении неисправности или короткого замыкания в проводе витых пар, менять весь шнур нет необходимости. Можно обжать проводники синего и коричневого цвета. При российском типе оранжевая пара заменяется коричневой, зелёная – синей. Европейский тип подразумевает замену цвета проводников: оранжевый на синий, зелёный на коричневый.

Схема обжима RJ 45 для подключения двух компьютеров к хабу по одному кабелю

Для подключения двух компьютеров по одному проводу, обжимку витой пары можно осуществить по рабочей схеме. Один конец подключается к сетевой карте компьютера, а другой в розетку оборудования. Кабель однотипный, стороны значения не имеют.

Схема кабеля витой пары 4 провода для подключения компьютера и телефона по одному кабелю

При подсоединении телефона и компьютера одновременно, распиновка витой пары 8 проводов цветовая схема показывает, что достаточно взять только четыре рабочие жилы. Коричневые и синие пары не берутся в работу.

Вариант такой зацепки проводников будет актуален для подачи напряжения некоторых устройств:

• домашнего телефона;
• антенного усилителя;
• вай – фай роутера;
• домофона;
• светодиодной ленты;
• дверного звонка.

Кабель лучше выбирать с проводниками из меди. Это отличает его нагрузочную способность и надёжность. Шнуры из стали или с медным тонким покрытием снижают поступающий сигнал и могут быть использованы на небольшие трассы.

Чем отличается патч корда от кабеля витых пар

Витая пара – это шнур связи с изолированными скрученными проводниками разных цветов в пластиковом слое. Такие скрутки являются главными компонентами в системе коммуникаций и выполняют функцию передачи цифрового сигнала, а иногда и напряжения. Отличается такой кабель невысокой стоимостью и лёгкостью в использовании. Для монтажа необходимо дополнительно приобретать коннекторы и самостоятельно производить обжимку.

Патч корд – тот же кабель, который несёт нагрузку в передаче сигнала. Может подобрать любой тип и размер. Главная особенность шнура в наличие на концах уже готовых коннекторов.

При монтаже провода через узкие отверстия или на большую протяжённость не всегда удобно использовать готовый патч корд. Для этих целей подойдет RJ 45 витая пара, которую можно обжать после укладки и установки.

Секреты из практики по монтажу

Чтобы работа с обжимкой кабеля была максимально упрощена и подключить соединение получилось с первой попытки, необходимо соблюдать некоторые важные моменты:

• При распиновке необходимо аккуратно размещать провода. Можно воспользоваться подручными предметами, типа ручки или карандаша. Длину необходимо выровнять и подрезать. Проводники уложить плотно друг к другу.
• В коннектор заводится небольшой кусок изоляции. Это гарантирует сохранность соединения от возможного разрыва.
• При работе с обжимкой проводников, нужно проверить плотность зажима коннектора и связь с контактами. Если обнаружена недостаточная плотность соприкосновения с контактом, лучше дожать отверткой или произвести контрольный зажим кримпером.
• Если в наличие нет специальных инструментов для обжима и даже отвёртки, можно воспользоваться плоскогубцами. Но работа будет не из простых, есть вероятность повредить корпус коннектора.
• Цветовые схемы лучше подготовить заранее – распечатать последовательность по задействованным проводникам или открыть на телефоне. После 2 – 3 обжимов процесс становится понятным и быстрым.

Видео — Как обжать витую пару коннектором RJ45?

Короткая видеоинструкция поможет разобраться с процессом обжимки.

Видео — Обжим отверткой коннектора RJ45

Если под рукой не оказалось специальных инструментов для обжимки, с помощью обычной плоской отвёртки можно завершить работу с коннектором.

Выводы

Отключение сетевого соединения в результате механического воздействия или короткого замыкания, ставит вопрос о самостоятельном изучении темы обжимки. Перед работой необходимости сделать верный выбор кабеля, исходя из его назначения – прокладки на улице или в помещении. Главными составляющими, помимо шнура, будет использование коннекторов и вспомогательных инструментов – кримпера, стриппера и тестера для проверки рабочей сети. Если обрыв возник неожиданно и нужного оборудования нет под рукой, справиться с задачей поможет плоская отвёртка или плоскогубцы.

Перед распиновкой необходимо изучить свойства проводников и узнать их особенности при работе с коннектором: процесс требует максимальной аккуратности. Чтобы получить качественное и рабочее соединение существует международные стандарты по обжимке витой пары. Задействовать RJ45 можно разными способами: прямым, перекрёстным, по схемам А и В. Главным условием остаётся – верная последовательность расположения проводников. При обжимке по цветовой схеме можно подключить компьютер с другими устройствами. Для каждого соединения предусмотрены свои способы использования цветных проводников.

Использование готового решения – патч корда имеет свои минусы в монтаже, поэтому обжимку кабеля лучше проводить самостоятельно. Достаточно 2 – 3 обжимок, чтобы понять суть процесса и делать его быстрее.

Команда нашего сайта

Схема обжим витой пары RJ-45, обжать витую пару, обжатие сетевого кабеля — Слаботочник.ру

04.01.201911.01.2019

Чтобы обжать сетевой кабель используются разъемы стандарта RJ-45, которые в зависимости от вида «витой пары» бывают:
— экранированными или неэкранированными;
— для одножильных или многожильных «витых пар»;
— конструктивно выполненными со вставками или без вставок. Вставки выполняют роль направляющих для проводников «витой пары», упрощающих заправку проводников в корпус разъема.

Витая пара из 4-х неэкранированных витых пар:

Разъем RJ-45 для «витой пары» + вставка:

Для обжима витой пары используют специальное устройство которое имеет три рабочие области и соответственно выполняет три функции:

1.  Ближе всего к рукояткам устройства располагается область, в которой установлен нож для обрезания проводников «витой пары». Так же, в этой области есть специальная выемка для снятия внешней изоляции с круглого кабеля (есть не у всех «обжимников»).
2. В центре находится гнездо для обжима разъема RJ-45.
3. В верхней части устройства, область для зачистки наружной изоляции витой пары.

Устройство для зачистки и обжима витой пары:

Последовательность операций при обжатии разъема «витой пары» такова:

1) Вначале проводят зачистку наружной изоляции кабеля. При зачистке плоского кабеля его упирают в специальный выступ на устройстве, расположенный в области зачистки, чтобы получить глубину зачистки под стандартный разъем, зажимают кабель и рывком производят зачистку. Немного более сложным выглядит процесс зачистки круглых кабелей витых пар. Наружную изоляцию круглого кабеля лучше только слегка надрезать, осторожно поворачивая его в области зачистки, а затем снять кусочек изоляции по кольцевому надрезу вручную.

2) После зачистки разводят провода «витой пары» в одной плоскости в определенном порядке, выравнивают длину всех проводов и еще раз ровно подрезают.

Порядок распиновки RJ-45 определяется следующим образом::

3) Затем производят заправку проводников в разъем и опрессовку. Рекомендуется, по возможности, использовать разъемы без вставки, так как процесс заправки проводников в корпус такого разъема выполняется проще.
а) Если конструктивно разъем выполнен без вставки, то проводники аккуратно заправляются в его корпус до упора в торец разъема. Затем вставляют разъем в гнездо обжимного устройства и надавливают до тех пор пока устройство полностью не закроется.

б) Если в конструкцию разъема входит вставка, то сначала на проводники «витой пары» надевается вставка. Вставка имеет форму крышки спичечного коробка, на одной из поверхностей которого имеются прорези по количеству проводников в витой паре. Вставку надевают на проводники таким образом, чтобы прорези были обращены к корпусу разъема. После насаживания вставки проводники витой пары еще раз подрезают и выравнивают срез с краем вставки. Для закрепления вставки в этом положении полезно у ее противоположного конца обжать проводники пальцами, чтобы вставка не смещалась. Затем вставку с проводниками вставляют в корпус разъема до тех пор пока она не упрется в торец разъема и обжимают разъем также как в случае разъема без вставки.

Статьи Сеть

— Ethernet-соединение между комнатами не работает: светодиоды 2, 3 и 4 не мигают на кабельном тестере

Мой дом подключен к сети Ethernet, с сетевым шкафом на 3-м этаже (NC). Интернет во всех комнатах работает, кроме подключения в моем кабинете на 1 этаже. Если я подключаю к нему ноутбук, он не получает никакого интернета. Кроме того, когда я использую простой тестер сетевого кабеля между комнатой А и NC, светодиоды 2, 3 и 4 не загораются (остальные загораются и загораются по порядку). Светодиоды 2, 3 и 4 не загораются, даже если к одному концу подключен только мастер-тестер, если это имеет значение.

Немного предыстории: когда у меня был установлен Интернет, техник использовал сетевой трассировщик, чтобы определить другой конец офисного кабеля Ethernet в NC. Как ни странно, он был подключен к телефонной плате Левитона (она была единственной). Сорвал его и вставил в него штекер. Когда он не работал, я заметил, что он подключил его с помощью T-568B вместо T-568A, как и другие кабели в NC. Итак, я переделал его, но он все еще не работает.

Сетевой шкаф:

Есть идеи, что может быть не так?

• Может ли это быть из-за того, что я плохо его обжал?
• Проблема с проводкой?

Обновление №1:

• Я убедился, что тестер работает с заведомо исправным кабелем.
• Я обжимаю штекерные разъемы на кабеле (это кабель, выходящий из стены в NC).

Обновление № 2:

• Я провел дополнительное исследование, и на самом деле у меня есть телефонная плата Leviton, а не коммутационная панель.
• Я открутил стенную панель в своем офисе (другой конец кабеля), и оказалось, что строитель использовал кабель Cat6 (синий) для телефонного разъема и кабель Cat5e (белый) для разъема Ethernet. Это кажется невероятно устаревшим, но это объясняет, почему офисный кабель был белым кабелем Cat5e, а не синим кабелем Cat6, который используется во всех остальных комнатах.
• Если белый кабель действительно поврежден, может быть, я могу просто поменять местами синий и белый кабели в своем офисе и надеяться, что синий кабель в порядке?

• Ethernet
• сеть

9

Не обжимайте штекерные разъемы (вилки) на концах стационарно установленных кабелей Ethernet. Всегда. Проще и гораздо надежнее прокладывать кабели к разъемам, либо к отдельным разъемам, либо к коммутационной панели.

Даже если вы не собираетесь закреплять кабель на поверхности, гнездо и короткий соединительный кабель заводского изготовления надежнее обычной обжимной вилки. Если я устанавливаю домкрат «свободно», то я бы обмотал его изолентой, чтобы защитить его, и все будет хорошо в течение многих лет.

• Кабели чрезвычайно надежны, если только они не подвергаются реальному обращению (под катящимся офисным стулом, грызунами, защемлением в дверном проеме и т. д.)
Домкраты
• очень надежны, если их правильно пробить и защитить от повреждений.
Вилки
• не очень надежны на заводских кабелях. Они еще менее надежны, когда делаются вручную. Патч-кабели заводского изготовления недороги, поэтому их можно заменить при поломке вилки или защемлении кабеля и т. д.

6

T-568A против T-568B не имеет значения, если на обоих концах используется одно и то же окончание. Они просто меняют пару пар.

Если индикаторы на вашем тестере не мигают, значит, у вас есть открытые соединения. Вероятно, плохой обжим, как вы предположили. Попробуйте переобжать разъем. Если у вас в конечном итоге индикаторы мигают в неправильном порядке, возможно, у вас несоответствующая терминация.

4

Как человек, который использовал партию Ethernet, вот мой общий контрольный список «отсутствующих контактов»

1. Обжатые концы печально известны тем, что у них нет контактов. Я разработал методологию, чтобы сделать его относительно надежным, но провода все еще могут смещаться, и вы можете легко получить 1 или 2 провода, которые не достигают контакта. Обжим, без сомнения, является наименее надежным методом для подключения Ethernet, и каждый раз при повторном подключении вы теряете около 1 дюйма.0012
2. Keystones лучше (то, что Манассехкатц называл «гнездами»), потому что вы можете вытащить провода и вставить их обратно. В краткосрочной перспективе это дороже, чем обжим, но вы получаете большую надежность
3. Не исключайте плохие перфокарты. Наше новое здание было подключено к Ethernet не только для столов, но и для камер (настройка PoE). У меня работал 15/16 на старой перфокарте, но последняя не работала (отсутствовал контакт 6). Повторная пробивка и повторная окончание не работали (для этого приложения конец камеры должен был иметь обжатый разъем, потому что он был открыт). Я вернул парней с проводкой, и они, наконец, отследили ее до перфокарты. Контакт 6 был явно поврежден и не разрезал оболочку провода. Они поставили на него замковый камень, и с тех пор он работает.
4. Поврежденные провода — это боль, но если провода были втянуты на место, то не так уж сложно повредить несколько проводов. Если трапецеидальные искажения на обоих концах с заведомо исправными соединительными кабелями не получат сигнал, вам придется повторно запустить его.

4

Возможно, ваш кабель неисправен. Светодиоды 2, 3 и 4 на кабельном тестере соответствуют сплошным оранжевым, зелено-белым и сплошным синим проводам кабеля Ethernet (T-568A). Если только одна или 2 пары (оранжевый/постоянно горит оранжевый, зеленый/постоянно горит зеленый, синий/белый-горит синий, коричнево-белый/горит коричневый) имеют 1 или 2 оборванных проводника, кабель все еще можно использовать для 100 Мбит/с, а тут у вас пропала непрерывность 1 проводника из 3 пар. Компьютерная сеть использует каждую пару как выделенную симметричную сигнальную линию, и 2 из этих линий необходимы для скорости 10 или 100 Мбит/с, 4 из них — для скорости 1000 Мбит/с или выше.

1. При переобжимке и нарушении непрерывности только на 1 или 2 жилах кабель можно использовать (с нестандартной обжимкой на обоих концах, только 100 Мбит/с)
2. Если вы повторно обжали и все соединения зафиксировались, значит, кабель зафиксировался, и виновником был плохой обжим.
3. Если после повторного обжима 3 провода все еще не имеют контакта, значит кабель неисправен.

1

Инфраструктурные кабели обжимаются штифтами.

Существуют также перекрестные кабели, которые можно использовать для прямой связи между двумя компьютерами. Пара проводов данных перекрещивается. Очень полезно — иногда. Когда вы делаете свой кабель, сделайте себе одолжение и напишите, какой это тип! Если вы по ошибке возьмете перекрестный кабель, вы можете потерять часы! В моем тестере есть опция настройки типа, который вам нужно протестировать, или вы можете найти, какой это тип.

Еще очень помогает хорошая пара очков.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как врезать разъемы RJ45 Keystone

• Дом >
• Информационный центр >
• Как >
• Как заделывать домкраты трапецеидального типа в забивном исполнении

Категории

• Информационный центр
  • Статьи
  • Центр помощи
  • Общая информация
  • Как
  • Словарь терминов

В связи с многочисленными запросами схем проводки или общей информации о том, как заделывать разъемы для трапецеидальных искажений категорий 5e и cat6, компания ComputerCableStore™ создала следующее «Как заделывать разъемы для трапецеидальных искажений в виде врезных отверстий (Cat5e / Cat6)». В этой статье «Как сделать» мы включили все, что вам нужно, чтобы найти материалы, инструменты и информацию о том, как заделывать разъемы Cat5e и Cat6 Keystone. Мы расскажем о необходимых материалах, предпочтительных инструментах и ​​технике штамповки.

Шаг 1. Убедитесь, что съемник правильно отрегулирован на обрезке кабеля. Стриппер должен быть отрегулирован так, чтобы только надрезать оболочку, чтобы облегчить ее снятие и не повредить витые пары. С помощью коаксиального стриппера снимите кожух примерно на 1 дюйм. Будьте осторожны, чтобы не задеть проводники, так как это может привести к обрыву провода или короткому замыканию соединения, что вызовет проблемы в будущем. Осмотрите все провода на наличие повреждений, прежде чем переходить к шагу 2.

Шаг 2. Полностью выпрямите пары и положите их поверх разъема трапецеидального искажения, обращая внимание на цветовую схему проводки 568b. Примечание. Каждое гнездо для трапецеидальных искажений немного отличается по маркировке и расположению цветов. Чаще всего используется стандарт 568B, и концы кабеля должны иметь одинаковые стандарты для связи. У нас есть 3 наиболее распространенных стиля домкратов с трапецеидальным искажением, изображенных здесь. Первый изображенный домкрат имеет 2 стандартные пары справа и 2 переменные пары слева. Стандарт A находится в центре столбца, а стандарт B — слева. Оба стандарта A и B относятся к правой стороне домкрата. Полоса сплошного цвета с отсутствующим правым нижним углом представляет собой провод сплошного цвета с белой полосой. Белая рамка с цветным наконечником представляет собой белый провод с цветной полосой.

Второй разъем, изображенный здесь, имеет стандарты A и B с обеих сторон разъема, а цветовой код проходит по центру. Прямоугольник сплошного цвета представляет собой провод сплошного цвета с белой полосой, а прямоугольник наполовину белого цвета наполовину представляет собой белый провод с цветной полосой. Третий разъем, изображенный здесь, имеет стандартные коды A и B, указанные на внешней стороне разъема.
