Как называется измеритель влажности: Приборы для измерения влажности воздуха — урок. Физика, 8 класс.

Влагомеры (измерители влажности) — AQUA-LAB

Под влажностью принято понимать процентное соотношение массы воды к массе измеряемого материала: газов, жидких сред, а также твёрдых и сыпучих тел. При этом существуют различные понятия: относительная и абсолютная влажность. Об относительности влажности говорят в случае, когда анализируется соотношение массы влаги в измеряемой субстанции к её массе в состоянии влажности, а об абсолютной, наоборот, к предельно сухой массе измеряемого тела. Для анализа влажности служит специальный прибор – влагомер.

Особенности, преимущества и недостатки основных типов влагомеров

Наиболее распространены влагомеры, работающие по двум измерительным методикам: диэлькометрической и кондуктометрической. Измерители кондуктометрического типа снабжены специальными иглами-датчиками, которые вводятся в измеряемое тело для получения электрического сопротивления. Полученные параметры пересчитываются в процент влаги. Смысл данного метода в том, что электросопротивление материала изменяется в зависимости от степени его увлажнённости.

Главными достоинствами кондуктометрических влагомеров являются высокая скорость получения результатов измерений и простота конструкции и, как следствие, эксплуатации. Кроме того эти приборы существенно дешевле своих диэлькометрических собратьев. Между тем такие влагомеры обладают и целым рядом недостатков. Основным из них является сложность в измерениях влажности ниже 5%. Кроме того недостаточно хороший контакт игл-измерителей с исследуемым материалом, может отрицательно сказаться на точности полученных результатов, а если при этом материал является дорогостоящим, то протыкать его иглами несколько раз для уточнения замеров не всегда представляется возможным.

Другим распространённым видом измерителей влажности являются влагомеры, функционирующие по диэлькометрическому методу, в основе которого лежит сканирование анализируемого материала высокочастотными токами, проникающими на глубину 20-30 мм. От увлажнённости материала будет зависеть его диэлектрическая проницаемость, и, зная этот параметр, можно будет вычислить и абсолютную влажность образца. Плюс этого типа анализаторов влажности состоит в том, что их датчики не разрушают структуру измеряемого материала. Также датчики обладают специальной конструкцией, которая позволяет считывать показатели влажности под любым углом и в труднодоступных местах.

К несчастью, диэлькометрические влагомеры неспособны замерить влажность, превышающую 50-60%, однако в общем и целом точность измерений влагомером этого типа выше, нежели при измерениях кондуктометрическими аналогами.

Значение современной функции памяти влагомеров

Чтобы работать с показателями влажности материалов максимально эффективно, крайне желательно, чтобы измеритель обладал встроенной памятью. Ведь чаще всего замеры производят не единожды, и поэтому крайне удобно, чтобы серия показателей сохранялась в памяти прибора, благодаря чему можно вести своеобразный журнал замеров, а также производить более сложные вычисления, такие как расчёт средней влажности за определённый период, определение тренда на повышение либо понижение влажности, установление минимума и максимума в выборке замеров и т. д.

Какой прибор измеряет влажность воздуха в помещении. Приборы для измерения влажности воздуха

Содержание

1. Какой прибор измеряет влажность воздуха в помещении. Приборы для измерения влажности воздуха
   • Волосяной гигрометр
   • Пленочный гигрометр
   • Весовой и конденсационный гигрометры
   • Психрометрический гигрометр
   • Электронный гигрометр (цифровой)
2. Прибор для измерения влажности воздуха в квартире. Термогигрометр
3. Прибор для измерения влажности воздуха называется. Прибор для измерения влажности воздуха.
   • Точность.
   • Наглядность изображения.
   • Декоративность.
   • Стоимость.

Какой прибор измеряет влажность воздуха в помещении. Приборы для измерения влажности воздуха

Прибор для измерения влажности воздуха называется гигрометр .

Гигрометр — это прибор, который измеряет влажность воздуха в помещении. Если процент содержания влаги в воздухе слишком низкий, в организм могут попасть различные вирусы, которые могут значительно ослабить иммунитет. Благодаря гигрометру можно избежать дискомфорта и защитить слизистые и кожу от пересыхания.

Согласно ГОСТу, комфортный уровень относительной влажности в помещении зимой — 30–45%, в теплые месяцы — 30–60%.

Принцип работы этого прибора основан на физических характеристиках материалов, из которых он состоит. Материалы в зависимости от уровня влаги в воздухе меняют свойства: вес, плотность, длину и другие.

Гигрометр бывает нескольких видов:

• волосяной,
• пленочный,
• весовой,
• конденсационный,
• психрометрический,
• электронный.

Волосяной гигрометр

Волосяной измерительный прибор состоит из обезжиренного синтетического волоса, стрелки, пружины и шкалы. Когда количество паров в воздухе изменяется, происходит изменение силы натяжения волоса и пружина реагирует на эти изменения, меняя положение стрелки на шкале. Диапазон определения влажности у волосяного гигрометра — от 30 до 80%.

Сейчас можно встретить множество моделей гигрометров, среди которых есть и классические измерители влажности с температурным столбиком, и электронные, на дисплее которого отображаются сразу все показатели оптимального микроклимата в доме.

Пленочный гигрометр

Чувствительного элементом здесь служит пленка, которая также при изменении уровня влажности стягивается или растягивается. Это приводит в движение противовес, который меняет угол наклона стрелки по шкале. Рабочий диапазон также составляет от 30 до 80%.

Весовой и конденсационный гигрометры

Весовой механический и конденсационный гигрометр отличаются высокой точностью измерения уровня влажности в помещении, так как оба являются устройством для измерения абсолютной влажности воздуха. Такая аппаратура применяется только в лабораториях, но не для измерения влажности домашнего воздуха.

Психрометрический гигрометр

Психрометр основан на взаимодействии между собой «сухого» и «влажного» термометров. В приборе установлены два градусника с подкрашенными жидкостями (красного и синего цветов). Одна из этих трубок обмотана хлопчатобумажной тканью, конец которой погружен в резервуар с раствором. Ткань намокает, а затем влага начинает испаряться, тем самым охлаждая «влажный» термометр. Чем ниже влажность воздуха в помещении, тем ниже будут показания термометра.

Чтобы высчитать процент влажности воздуха на психрометре, следует в таблице на приборе найти значение температуры воздуха согласно показаниям градусника и найти разницу значений на пересечении показателей.

Психрометры бывают нескольких видов:

• стационарный. Включает два градусника (сухой и влажный). Работает по принципу, описанному выше. Процент влажности воздуха рассчитывается по таблице.
• аспирационный. От стационарного отличается лишь наличием специального вентилятора, который служит для обдува термометров поступающим потоком воздуха, тем самым ускоряя процесс измерения влажности воздуха.
• дистанционный. Этот психрометр бывает двух видов: манометрическим и электрическим. Вместо ртутных или спиртовых градусников имеет кремниевые датчики. Однако, как и в первых двух случаях, один из датчиков остается сухим, второй — влажным.

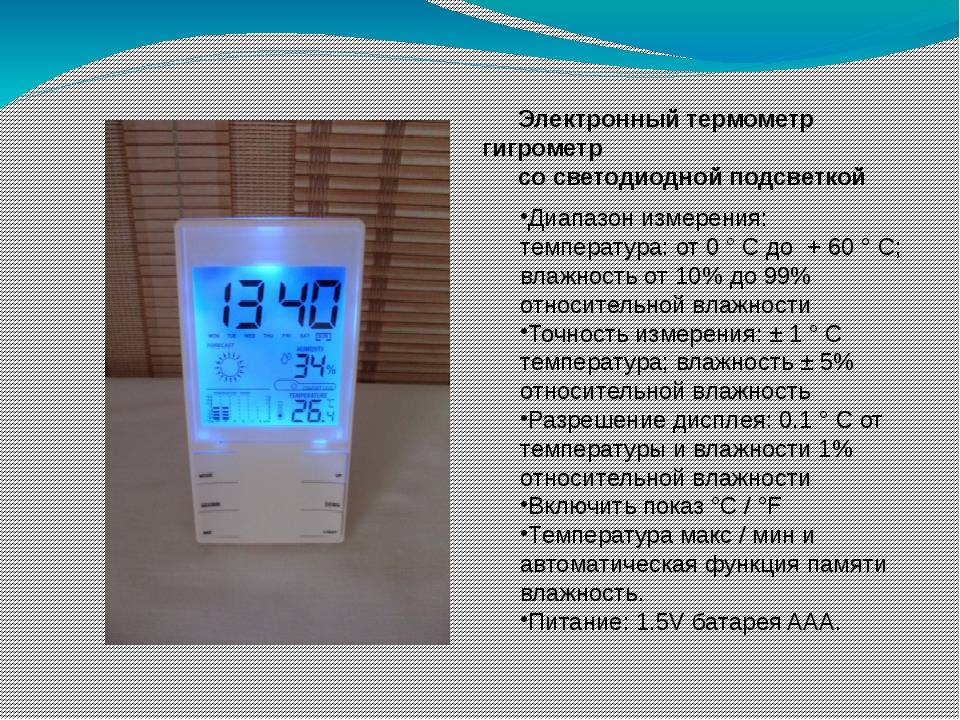

Электронный гигрометр (цифровой)

Также известны как домашние цифровые метеостанции. Принцип работы цифровых гигрометров строится на постоянном измерении состояния воздуха в помещении. Прибор функционирует от электросети или бытовой батарейки. Внутри гигрометра находится датчик, который фиксирует изменения концентрации влаги в комнатном воздухе.

Все расчеты отображаются на дисплее прибора, информация обновляется в режиме реального времени.

Прибор для измерения влажности воздуха в квартире. Термогигрометр

Влажность воздуха возможно померить благодаря термогигрометру. Рассмотрим его работу. Он обладает сложной системой, поэтому он определяет не только уровень влаги, но и значение температуры внутри комнатного помещения. Также дополнительно данный аппарат проводит фиксацию значений состояния влаги и температурной величины в различных точках. То есть он сравнивает состояние двух показателей в месте, где он находится на этот момент, и в предыдущем помещении.

Прибор для определения влажности воздуха проводит синхронизацию значений, которые он получил в различных точках здания. Согласно этим показаниям термогигрометр дает общий результат значения влажности и температуры. Какими техническими характеристиками обладает он?

Рассмотрим технические характеристики термогигрометра. Длина провода составляет 150 сантиметров. Показатели изображаются как проценты, диапазон которых составляет от 0 до 90. Можно также приобрести в магазинах модели термогигрометров, которые являются беспроводными.

У данных моделей имеется дополнительная функция: когда состояние уровня влаги в комнате является критическим, измеряющий аппарат дает сигнал, который оповещает хозяина о плохой обстановке воздуха. Удобно пользоваться данным прибором (приборами) или измерителем, измеряя влажность в квартире.

Данным гигрометром вы сможете провести измерения температуры и влажности. Вы буквально будете участвовать в изменении домашней «погоды».

Прибор для измерения влажности воздуха называется. Прибор для измерения влажности воздуха.

Относительная влажность воздуха, или влажность воздуха, в более привычном для обывателя звучании, исключительно важный параметр, влияющий на наше самочувствие и здоровье в целом. Чем измеряют влажность воздуха, чтобы держать его под контролем? Какой измеритель влажности воздуха комнатный купить? Какой должна быть комфортная влажность воздуха в квартире?

Измеритель влажности воздуха, он же прибор для измерения влажности воздуха в помещении, называется гигрометр . Его промышленный «собрат», с чьей помощью также измеряется относительная влажность воздуха – психрометр . Гигрометр, в простонародье «измеритель влажности», бывает механический и электронный. В свою очередь, и гигрометр электронный, и механический основаны на разных принципах действия. Не углубляясь в научные дебри, упомянем весовой, волосяной, керамический, электролитический приборы. Так, какой же измеритель влажности воздуха купить?

Рассмотрим этот вопрос с точки зрения обычного пользователя. Каким критериям должен удовлетворять сей прибор для измерения влажности?

Точность.

Конечно, сверхточный прибор для домашнего обихода — излишняя роскошь, за которую нужно заплатить дополнительно. Однако, решаясь на покупку прибора не столь остро необходимого в домашнем обиходе, как гигрометр, мы уже предъявляем к нему высокие требования. Едва ли мы почувствуем разницу в 0,5%-1% по влажности, измеряемой механическим прибором, однако, бытовой электронный гигрометр, чьи показания «подскакивают» и «падают» при контакте с рукой или выдыхаемым воздухом на 10%-15% не вызовет у нас доверия. Иными словами, гигрометр не должен быть игрушкой.

Наглядность изображения.

Конечно же, прибор для определения влажности воздуха должен быть легко и однозначно «читаем». В противном случае, как определить влажность воздуха в квартире нам, обычным пользователям?

Декоративность.

Покупая любой прибор, в частности, измеритель влажности воздуха комнатный мы желаем, чтобы он стал частью интерьера той комнаты.

Стоимость.

Выбрав гигрометр по предыдущим критериям, нам остается лишь один, но очень весомый, чтобы сей измеритель влажности купить — цена. Так сколько должен стоить гигрометр? Если профессиональный прибор для измерения влажности воздуха купить можно по цене, чуть превышающей стоимость бытового, это прекрасное приобретение для дома!

Ну, а комфортная влажность в квартире должна быть на уровне 60% — 70%. Тогда и наши кожа, слизистые, а также мебель, паркет, цветы, и даже домашние питомцы будут в прекрасном состоянии. Приобретя гигрометр, мы делаем первый шаг навстречу здоровому образу жизни. Ну, а как повысить влажность в комнате, квартире, доме – смотрите в разделе Мобильные охладители .

Источник: https://dekor-i-interer.ru-land.com/stati/vlazhnost-vozduha-izmeryaet-pribor-osobennosti-elektronnyh-izmeriteley-temperatury-i

типов влагомеров: как работают влагомеры?

Влагомер — это важный прибор, используемый во многих отраслях промышленности для определения содержания влаги в материалах. Инспекторы по домам и строительству полагаются на влагомеры для выявления потенциальных проблем и повреждений конструкций из-за скопления влаги. В деревообрабатывающей промышленности, например, при производстве мебели, измерители влажности древесины используются для обеспечения качества продукции. Подрядчики по укладке полов используют влагомеры для определения идеальных условий при укладке пола на бетонную плиту или черновой пол.

Индикаторные шкалы влагомеров могут иметь различный внешний вид, но все они будут показывать содержание влаги в процентах (%MC). В то время как некоторые влагомеры предлагают аналоговую шкалу, другие считывают % MC в цифровом виде. Точность показаний %MC, а также соответствующие шкалы субстрата зависят от метража и могут различаться в зависимости от марки и типа.

Большинство измерителей влажности откалиброваны по древесине, что обеспечивает относительно точные показания содержания влаги в древесине. Как правило, эта шкала колеблется в диапазоне от 5 до 40%. При измерении содержания влаги в недревесных материалах, таких как бетон, часто используется относительная шкала от 0 до 100, где 0 — сухой, а 100 — насыщенный. Это относительная шкала. Влагомеры включают в себя визуальные светодиодные индикаторы, связанные с показаниями в процентах по шкале для сухих, умеренных и насыщенных или влажных показаний. Кроме того, некоторые измерители также предлагают третью шкалу для показаний гипса. Эти показания шкалы могут варьироваться от 0,2 до 50% влажности. При выборе влагомера для гипсокартона рекомендуется использовать влагомер с показаниями шкалы для гипса.

Цветовые индикаторы на измерителях влажности помогают определить, считается ли испытуемый материал сухим или существует потенциальная проблема с влажностью. Зеленый (сухой), желтый (умеренный) и красный (высокий) индикаторы обычно указывают, где на шкале %MC происходят показания. Это может устранить путаницу, когда кто-то интерпретирует %MC как сухой, а не как умеренный, и может потребовать более тщательного исследования, чтобы определить, существует ли проблема с влажностью в материале, особенно если видимых признаков влаги нет.

Типы влагомеров

Существует три распространенных типа влагомеров, используемых для проверки строительных и конструкционных материалов: штыревые, бесштыревые и штыревые/бесштыревые/все-в-одном. Все три типа влагомеров имеют специализированное назначение и уникальны для применения конечным пользователем при определении %MC в материалах.

Влагомер штифтового типа

Влагомер штифтового типа имеет на приборе два штифта, которые используются для проникновения в исследуемую поверхность на требуемую глубину. %MC измеряется на глубине головки контактных штифтов. В этих измерителях используется принцип электрического сопротивления для измерения %MC путем измерения проводимости между штырьками и обычно считывается на глубину до 5/16 дюйма. Наконечники штырей относительно острые, неизолированные и проникают в поверхность на глубину до считывание с поверхности.Этот метод часто рассматривается как инвазивный процесс.С измерителями игольчатого типа вы также можете получить показания, прикоснувшись иглами к поверхности для тестирования.

В большинстве штифтовых влагомеров используется шкала, откалиброванная по дереву, однако это не означает, что влагомеры нельзя использовать для измерения влажности других подложек и материалов. Эти типы влагомеров также можно использовать для бетона, гипсокартона, потолочной плитки, окрашенных поверхностей и многого другого. При использовании шкалы для дерева на штифтовом измерителе влажности показания %MC могут варьироваться от 5% до 40% по содержанию влаги. Как правило, нижний предел этого показателя находится в диапазоне от 5 до 12%, средний диапазон составляет от 15 до 17%, а высокий или насыщенный диапазон будет выше 17%. Шкалы для диапазонов %MC приведены в инструкциях к прибору, и с ними следует ознакомиться для диапазонов измерения конкретных материалов поверхности.

Штыревой влагомер — лучший способ определить точное место скопления влаги. При использовании изолированных контактных штифтов открыты только кончики без покрытия, что обеспечивает точное считывание содержания влаги при различных уровнях проникновения. Измерители штифтового типа являются единственными приборами, которые позволяют инспектору определить точное местонахождение влаги в данной точке. Использование стержневого измерителя является эффективным способом определения разницы между содержанием влаги в скорлупе и сердцевине.

Бесконтактный влагомер

Бесконтактный или неинвазивный влагомер работает по принципу электрического импеданса.

Этот тип измерителя обеспечивает неразрушающее измерение влажности древесины и других подложек, таких как бетон и гипс. Неинвазивный влагомер также может называться неразрушающим или бесконтактным влагомером. Шкалы этих измерителей аналогичны шкалам штифтовых измерителей, где шкала для дерева показывает % MC от 5 до 30 %, но также считывает % MC для недревесных материалов (обычно бетона) по относительной шкале от 0 до 100. Они могут до типичной глубины ¾ дюйма или 1 дюйма в недрах. Они полезны для обнаружения проблемного накопления влаги, когда визуальные индикаторы не очевидны.

Бесконтактные влагомеры обычно используются для определения содержания влаги по относительной шкале от 0 до 100 в бетонных основаниях и полах перед укладкой деревянного пола или другой декоративной поверхности пола. Они также используются для выявления возможного скопления влаги под плиткой в ​​ванной/душевой, под виниловым полом и другими обработанными поверхностями, а также для определения достаточности высыхания водоразбавляемой отделки перед вторым нанесением.

Штыревой/Бесштыревой/Универсальный влагомер

Третьим и, возможно, более полезным измерителем влажности может быть штифтовой/бесштыревой/универсальный влагомер. Этот тип влагомера использует оба метода измерения %MC. и, следовательно, один измеритель может использоваться для определения проблемных зон, а затем также для определения точного места, где происходит повреждение или скопление влаги. По сути, этот тип измерителя будет использовать одни и те же шкалы % MC для деревянных и недревесных подложек и предоставит конечному пользователю гибкость, необходимую для полной проверки при определении областей, где влажность является проблемой.

В идеале, благодаря своему разнообразию, этот тип счетчика может использоваться специалистами по напольным покрытиям, специалистами по качеству воздуха в помещениях (IAQ), генеральными подрядчиками и инспекторами по жилищным и строительным вопросам.

Принадлежности для дополнительных возможностей мониторинга

Как правило, влагомеры со штифтами и без штифтов обеспечивают показания влажности, которые ограничены по глубине. Тем не менее, в некоторых приложениях необходимы показания влажности на глубине более 5/16″. Обнаружение. Примером могут служить испытания систем наружной изоляционной отделки (EIFS). Проблемы с влажностью в EIFS обычно обнаруживаются на оштукатуренных поверхностях и возникают из-за плохого нанесения герметика вокруг оконных и дверных рам или в результате неправильной установки гидроизоляции. Используются датчики EIFS. для проверки %MC в этих структурах.

Для глубокого проникновения можно использовать длинные изолированные контактные штифты для измерения содержания влаги на глубине. Возможно, потребуется просверлить отверстия в поверхности для испытаний, а затем в предварительно просверленные отверстия вставляются очень глубокие штифты, и измерения %MC проводятся на кончиках штифтов, где они не изолированы. Изоляция всех штифтов, кроме кончиков, предотвращает ложное считывание содержания влаги и обеспечивает более точное считывание на той глубине, где открыты кончики штифтов.

Для определения глубины без сверления отверстий в поверхности можно использовать зонд-молоток для измерения содержания влаги в древесине на разных уровнях проникновения путем введения длинного штифта в деревянную поверхность на глубину до 1-1/2 дюйма.

Для других применений может потребоваться измерение %MC на поверхностях, которые находятся вне досягаемости или в относительно недоступном месте, например, под в раковинах или в вентиляционных зонах. В этом случае может пригодиться использование штифтового влагомера, чтобы можно было получать показания на измерителе во время измерения в источнике. Не все влагомеры имеют насадку. порты для удаленного тестирования, тестирования EIFS или глубокого проникновения.Обычно это дополнительная функция.

Часто задаваемые вопросы

Какой тип измерителя влажности древесины вам нужен?

Влагомеры древесины используют два основных метода определения содержания влаги: Емкостной и резистивный.

Измерители сопротивления (штыревые влагомеры)
Известный как штыревой влагомер, этот тип был наиболее широко используемым измерителем во всем мире. Два или более штифта втыкаются непосредственно в древесину в двух разных местах, и от одного штифта к другому проходит постоянный ток.

Этот процесс измеряет сопротивление току между контактами и соотносит это сопротивление с влажностью древесины.

Технология электромагнитного поля, ЭМП (измерители влажности без штифтов)
Часто называемый бесштифтовым влагомером, этот тип измеряет содержание влаги в древесине, не прокалывая древесину штифтами. Электрическая волна излучается через датчик, прижатый к дереву. Это создает электромагнитное поле (ЭМП) размером с датчик и глубиной от 0,75 до 1,0 дюйма, в зависимости от указанной модели. Поле ведет себя по-разному в зависимости от количества влаги, присутствующей в древесине.

Бесконтактные влагомеры основаны на емкостном методе, но правильно спроектированный влагомер будет учитывать множество других факторов. Эти измерители влажности измеряют способность древесины накапливать энергию (емкость), количество энергии, которую древесина поглощает из поля (потери мощности), или сопротивление древесины полю (импеданс). Бесконтактные счетчики преобразуют эту электрическую информацию в процент содержания влаги.

Вот краткий список факторов, влияющих на каждый тип счетчика:

900 85

	Электромагнитный измеритель	Пинметр
Температура	Нет	Да
Химикаты	Нет	Да
Ориентация древесины	Нет	Да
Градиент влажности	Нет	Да
Влажные карманы	Нет	Да
Породы древесины	Да*	Да**
Плотность древесины	Да*	Нет
Текстура поверхности	Да	Нет

*Некоторые влагомеры EMW корректируют это цифровым способом или с помощью таблицы поиска.

**Некоторые игольчатые влагомеры могут исправить это с помощью справочной таблицы.

Некоторые факторы из этого списка могут быть вам знакомы. Поскольку измерители EMW считывают большое трехмерное среднее значение MC древесины, ориентация древесины не влияет на их показания. На штифтовые влагомеры влияют влажные карманы, даже если окружающая древесина значительно суше, и они могут давать более высокие показания MC из-за меньшего пути тока, проходящего через него. Температура также может влиять на сопротивление древесины, измеряемое пинметрами.

Судя по приведенному выше списку, вы, возможно, уже развили здоровый скептицизм в отношении точности показаний пинметра. Хотя некоторым столярам редко приходится иметь дело с химическими веществами, труднее всего оценить факторы, влияющие на пинметры.

Текстура поверхности, плотность и виды могут быть либо оценены визуально, либо уже известны. Однако мокрые карманы невозможно исправить с помощью пинметра. С другой стороны, показания некоторых измерителей EMW будут на 1-2% ниже на очень шероховатых поверхностях, поскольку вы начнете измерять воздух, находящийся там, а не саму древесину.
