Анонимный вопрос
·
12,6 K
ОтветитьУточнитьГруппа компаний Эликс
5
НПП ЭЛИКС специализируется на разработке контрольно-измерительного оборудования и… · 28 июл 2021 · eliks.ru
Отвечает
НПП Эликс
Как правило все мультиметры, при измерении сопротивления, действуют по одному принципу, например для мультиметра АМ-1083 это выглядит так:
Подключите чёрный измерительный щуп к разъёму «COM», а красный – к «VΩHz».
Переведите поворотный переключатель в положение соответствующего диапазона сопротивления «Ω», затем замкните оба измерительных щупа через измеряемый резистор.
Символ «OL» означает выход сопротивления за пределы измерительного диапазона и необходимость перехода к старшему диапазону.
Если цепь разомкнута, экран отобразит состояние «OL».
Для сопротивлений свыше 1 MОм считается нормальным нестабильность показаний в течение первых нескольких секунд измерения.
Подробно можно посмотреть в видео-ролике Измерение сопротивления цифровым мультиметром
Измерительные приборы, паяльное оборудование, промышленная мебель
Перейти на eliks.ru/measuringКомментировать ответ…Комментировать…
Владимир Шаров
20 апр 2022
Как проверить мультиметром сопротивление провода
1. Выбираем режим прозвонки.
2. Вставляем щупы в соответствующие гнезда.
3. Проверяем щупы на повреждение (соединить наконечники друг с другом: при наличии сигнала всё в порядке).
4. Наконечниками прикасаемся к контактам исследуемого участка кабеля, замкнув цепь.
Рекомендую также ознакомиться -https://www.
Комментировать ответ…Комментировать…
Ресанта
81
10 янв 2019
Принцип измерения сопротивления на примере мультиметра РЕСАНТА DT9208A (ссылка на изделие в официальном интернет-магазине производителя https://utake.ru/multimetr-resanta-dt9208a/ ) Сектор измерения сопротивлений расположен вверху и разбит на семь диапазонов: 200, 2k, 20k, 200k, 2M, 20M, 200M. Приставки «k» и «M» означают кило (10 в 3-й степени) и мега (10 в 6-й… Читать далее
10,8 K
Комментировать ответ…Комментировать…
Вы знаете ответ на этот вопрос?
Поделитесь своим опытом и знаниями
Войти и ответить на вопрос
Мультиметр — полезное и необходимое оборудование
Мы живём в такое время, что в каждом доме присутствует огромное количество электроприборов. Все они имеют свойство ломаться. Иногда незначительные поломки можно устранить самостоятельно, не дожидаясь прихода мастера. Для того, чтобы диагностировать степень повреждения электронного или электрического аппарата, необходимо держать под рукой мультиметр, или его ещё называют тестер.
Что такое мультиметр?
Мультиметр – это приспособление, которое включает в себя несколько различных измерительных приборов.
Самые простые модели могут измерять только основные величины:
- сопротивление;
- напряжение;
- электрический ток.
При помощи более сложных приборов можно производить другие измерения, например, прозвонить транзистор или измерить температуру нагрева.
Мультиметры бывают как цифровые, так и стрелочные. Пример простейшего цифрового мультиметра — DT9208A.
В более продвинутых моделях присутствует ряд дополнительных функций, это измерение ёмкости конденсаторов, температуру и частоту.
Описание оборудования
Прибор, как правило, состоит из пластмассового корпуса. Все результаты измерений отображаются на экране. В некоторые типах есть подсветка.
Указатель выбора режимов работы выполнен в виде дискретного кругового переключателя на передней панели, который поворачивается от 0 до 360 градусов. Необходимое измерение выбирается на специальной шкале, разбитой на сектора, где указаны различные величины и диапазоны. Например, для измерения напряжение на аккумуляторе необходимо выбрать вольтметр постоянного тока.
При замерах сопротивление резистора ручка переключателя устанавливается в положение омметр. Сектор измерения сопротивлений располагается вверху и разбит на несколько диапазонов от 200 Ом до 200M. Приставки «k» (кило) и «M» (мега) соответствуют международной системе измерений1 kОм =1000 Ом, а 1 Мом=1000000 Ом.
Ниже располагаются разъемы для подключения измерительных щупов. Провода имеют два цвета: красный (+) и чёрный (-). Существенного различия, куда какой вывод вставлять, нет. Но обычно, черный щуп вставляют в клемму с обозначением «com» (общий), а красный — в клемму «VΩCX+».
Для измерения температуры к мультиметру необходимо подключить дополнительный датчик, называемый термопарой. Есть специальные мультиметры, при помощи которых можно без разрыва самого провода измерить протекающие по нему токи. Для этого достаточно поместить провод внутри специальных клещей, выполненных в виде кольца. Такие клещи используется для выполнения измерений до 400 ампер.
Каждый измеряемая величина или режим работы мультиметра имеет свои условные обозначения. Вольтметр позволяет измерять переменное или постоянное напряжение. Нужно отметить, что постоянное напряжение на аккумуляторах, блоках питания, батарейках.
Для измерения сетевого напряжения и напряжения на выходе трансформаторов используется режим переменного напряжения. Вольтметр обозначается буквой V, условное обозначение постоянного или переменного напряжения в виде прямой линии или волны. Далее указывается диапазон измерения вольтметра и других величин.
Например, для измерения максимального напряжения 20 вольт используется один диапазон, для измерения более высоких значений придётся переключиться на следующий. В некоторых мультиметрах выбор диапазона происходит автоматически.
Достаточно подключить измеряемое значение к мультиметру, и он сам выберет в каком диапазоне производить измерения.
Как использовать мультиметр для измерения сопротивления?
Типичным представителем измерения сопротивления будет резистор. Сопротивление можно измерить этим при помощи омметра. Как было отмечено выше, он имеет до семи диапазонов измерений.
Измерить сопротивление можно как косвенным путём, так и непосредственно при помощи мультиметра. Косвенное измерение основано на основном законе электротехники — законе Ома. I(сила тока) = U (напряжение) / R (сопротивление).
Зная напряжение и силу тока, легко вычислить сопротивление.
Перед тем как приступить к работе с мультиметром, нужно проверить исправность прибора, так как измерительная цепь может иметь обрыв в связи плохим контактом щупов либо неисправностью предохранителя.
Для этого концы закорачивают между собой. В исправном приборе нет обрыва, и дисплей покажет нуль либо тысячные части Ом. Это связано с внутренним переходным сопротивлением. Такое несложное действие приведёт мультиметр в состояние готовности.
Для измерения сопротивления постоянного резистора щуп прикладывается к одному концу, другой — ко второму.
Перед началом измерения нужно переключатель выставить в требуемый диапазон. Если сопротивление резистора заведомо известно, выбирается ближайший интервал.
Так для номинального значения в 91 кОм ползунок устанавливается в положение 200k. При установке клювика переключателя в положение с меньшим сопротивлением (на 20k), то дисплей ничего не отобразит из-за срабатывания внутренней блокировки.
Если неизвестен номинал резистора, то измерение надо начинать с максимального диапазона, изменяя его с каждым последующим измерением.
Следует обратить внимание на то, что переключатель всегда должен выставляться на ближайший больший диапазон, так как точность измерений зависит именно от того, насколько правильно выбран диапазон.
Чем дальше предел измерений от номинального значения измеряемого сопротивления, тем больше будет погрешность.
Для определения величины сопротивление переменного резистора щупами зажимаются два крайних контакта. Средняя точка является «плавающей». Если приставить щупы к крайнему и среднему контакту и вращать ползунок, то можно наблюдать изменение сопротивление в зависимости от его положения.
Как измерить напряжение и ток?
Аналогичным образом выставляется диапазон при измерении тока и напряжения. К примеру, чтобы измерить величину действующего напряжение в розетке из имеющихся рабочих диапазонов 200 и 750 В потребуется выставить переключатель в положение 750 В. Если был выбран интервал 200 В, то с прибором ничего не случится, так как сработает защитная блокировка, но мультиметр не выдаст никакой информации.
Чтобы замерить силу тока необходимо включить режим амперметра, поместить красный штекер в нужное гнездо (DA для постоянного тока или CA для переменного), выбрать необходимый предел и включить мультиметр в разрыв цепи.
Некоторые приборы имеют для постоянного тока одну позицию, и другую для переменного. Чтобы не было ошибки, следите за буквенным обозначением на лицевой панели.
Если значение тока не отображено на индикаторе, значит, неправильно выбран диапазон, снизив на одну позицию, повторите замер. Если опять нет никакого результата, повторите снижение ещё на позицию, и так до того момента, пока на экране не появится нужная цифра.
Проводить измерения нужно быстро – конец не должен быть в контакте с проводом более чем одна или две секунды. Особенно это требование касается маломощных элементов питания. Если щуп держать долго при измерении силы тока батареек, в итоге произойдёт полное или частичное их разряжение.
Как прозванивать провода, используя мультиметр?
Ещё одна из часто используемых функций является прозвонка цепей. Для того, чтобы проверить целостность цепи, переключатель режим необходимо установить на гнездо со значком диода, если замкнуть щупы, прозвучит звуковой сигнал.
Это облегчает находить обрывы и неисправные места на слух, не отвлекаясь на показания дисплея.
Эта функция, являющаяся базовой и присутствующая в большинстве имеющихся моделей, позволяет определить обрыв провода, короткое замыкание на каком-либо участке или быстро найти разные концы провода.
В режиме прозвонки нужно прикоснуться к проводу с разных сторон: если слышен звуковой сигнал, то целостность провода сохранена.
В быту на практике чаще всего мультиметр применяется для тестирования неисправности осветительных приборов и цепей.
Причины бывают разные:
- перегоревшая лампочка;
- поломка светильника,выключателя;
- повреждение или отсутствие контакта в распредкоробке.
Самый банальный случай — это выход из строя лампочки, поэтому причину в первую очередь надо искать в ней. Если неисправность не выявлена при визуальном осмотре, то ее легко определить, используя мультиметр.
Также тестера поможет проверить автомобильную или мотоциклетную фару.
Чтобы измерить сопротивление нити указатель устанавливается на минимальный предел измерения «Ω». Один конец касается корпуса цоколя, другое ответвление прижимается к верхнему контакту цоколя.
Сопротивление исправной «лампочки Ильича», имеющей мощностью 100 Вт, равно 36,7 Ом. Если на дисплее высветилась единичка, а стрелочный тестер показал «бесконечность», то это свидетельство того, что лампа перегорела.
Проверка диодов и транзисторов
В диодах ток протекает только в одном направлении, в обратном направлении диод не пропускает ток. В том случае, если это условие выполняется, то можно сделать заключение, что он исправен. При проверке указатель прибора установить на знак, изображающий диод.
Диод
Диод имеет два вывода, как и у резистора — анод и катод. При подаче на анод плюса, а на катод минуса в цепи появится ток. Для тестирования обычного диода ставим щупы на концы и видим, что дисплей показывает напряжение. Для кремниевых диодов оно составляет от 400 до 800 милливольт, для германиевых, как показывает практика. Это значение колеблется от 200 до 400 милливольт, если эти значения появились, значит, красный конец соответствует аноду, другой – катоду.
Меняя местами выводы, замечаем, что на дисплее появилась единичка, обозначающая разрыв цепи, это значит, что испытуемый радиоэлемент исправен.
Светодиод отличается от обычного диода тем, что он загорается, когда на анод подают «+», а на катод «-». При смене щупов местами, исправный светодиод не должен загораться.
Транзистор
Транзистор состоит из эмиттера, базы и коллектора. В pnp транзисторе ток в коллекторе регулирует база. В другой разновидности биполярного транзистора (npn) материал р заключён между двумя материалами n. Поскольку диод имеет один pn перехода, а транзистор два, то транзистор можно представить как два диода.
При проверке интересует распиновка контактов. Для начала выставляем переключатель мультиметра в режим тестирования диодов. В этом состоянии мультиметр будет показывать падение напряжения на p-n переходе.
Единица измерения — милливольты.
Падение напряжения на p-n переходе для кремниевых полупроводников должно быть 0,6 вольта, а для германиевых – 0,2-0,3 вольта. Для проверки переходов транзистора в прямом направлении (база — красный конец, то есть плюс, эмиттер черный, следовательно, минус).
Индикатор в это время показывает падения напряжения на участке база-эмиттер. Следом проверяется переход база-коллектор. В этом случае красный провод остаётся на базе, а черный подключается к коллектору, и на мультиметре появляется падение напряжения на этом переходе. В обратном направлении p-n переходов на индикаторе появится «1»(разрыв).
Черный щуп ставится на базу транзистора, красный на эмиттер, и для
исправного транзистора на индикаторе появится «1».
Прочие измерения
Проверка конденсатора
Конденсатор имеет свойство от времени высыхать и терять свою емкость. Перед проверкой обязательно нужно замкнуть ножки. Иначе если в конденсаторе есть заряд, то может сгореть прибор. При проверке полярность не имеет значения.
Подключаем выводы и замеряем ёмкость, если отклонение по ёмкости не более 10 % то испытуемый радиоэлемент можно использовать.
Проверка напряжения аккумулятора
Для измерения напряжения аккумулятора подключается мультиметр в режиме вольтметра постоянного тока, нужно устанавливать 20 Вольт. Потом надо подключить штекеры проводов в необходимые разъемы и в контакты аккумулятора, на экране высвечивается значение напряжения.
Мультиметр является надёжным помощником для измерения напряжения кислотных аккумуляторов, и для батареи мобильника поможет. Для проверки элемента питания сотового телефона, указатель тестера на шкале переводится в режим замера постоянного тока (DC).
Диапазон измерения — 20 Вольт. В этом положении прибор покажет напряжение с точностью до сотых долей.
При помощи этого действия удастся предотвратить быструю разрядку аккумулятора и тем самым увеличить его эксплуатационный ресурс.
- Для снятия показаний чёрный вывод мультиметра присоединяется к клемме со знаком минус, красный — к плюсовой клемме, экран устройства покажет величину напряжение постоянного тока.
- Исправный полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 Вольт.
- Замерить ёмкость аккумулятора можно путём контрольного разряда аккумулятора. Для начала потребуется полностью зарядить батарею.
- Убедившись, что она заряжена максимально, измерить плотности электролита и
напряжение. - После этого подключить нагрузку, мощность которой заведомо известн мощности, это может быть лампа накаливания ( P=24 Вт), отметить точное время начала такого опыта.
- В момент, когда напряжение батареи уменьшится до 50% процентов от первоначального значения, отключить лампочку.
Ёмкость измеряется в а/ч, перемножив силу тока в цепи с подключённой нагрузкой на количество часов контрольного разряда батареи получается величина, приближенная к номинальному значению.
Если это так, то состояние батареи идеально.
Разрядка аккумулятора
Иногда аккумулятор способен разряжаться самостоятельно, если даже клеммы не подключены к потребителям. Значение саморазряда указано в сопроводительных документах к АКБ.
Помимо естественной утечки электротока? в схеме могут быть участки, находящиеся в состоянии повышенной влажности или с истончённой изоляцией.
В таких случаях происходит дополнительная утечка тока, она может привести к тому, что аккумулятор полностью разрядится с возможным возгоранием места повреждения. Это явление чревато для бортовой сети автомобиля.
Для выявления такого побочного расхода электричества нужно выключить зажигание автомобиля, отключить некоторые устройства, например, сигнализацию и магнитолу. Красный провод мультиметра соединить с «+» аккумулятора, а чёрный, с отсоединённой клеммой. Прибор должен показать нулевые значения.
При каких-либо иных показателях можно прийти к выводу, что высок ток утечки, в этом случае требуется детальная диагностика электрики автомобиля.
Нахождение фазы
Для того, чтобы распознать фазу и нуль при помощи мультиметра, нужно выставить диапазон переменного напряжения 750 вольт и попарно протестировать проводку.
Между фазой и любым другим проводом величина напряжения равна действующему значению (230 вольт). Перемычка земля-нейтраль дает приблизительно 0.
Похожие статьи:
Использование серии мультиметров — Основы измерения сопротивления
«Сопротивление бесполезно, Бувахахаха», — воскликнул злодей, радостно потирая руки, пока наш герой изо всех сил пытался освободиться от сковывающих его веревок.
Да, мы все видели фильмы категории B. Может быть, в этой ситуации сопротивление бесполезно, но в мире электроники и управления HVAC сопротивление (электрическое сопротивление) очень полезно!
Внесение выбранных значений сопротивления в соответствующие точки цепей позволяет нам контролировать напряжения и токи, чтобы цепи работали должным образом. Наиболее популярные формы датчиков температуры, используемых в ОВКВ (резисторы сопротивления и термисторы), работают за счет изменения их электрического сопротивления при изменении температуры. Резисторы также часто используются для преобразования сигнала 4–20 мА от преобразователя в сигнал 1–5 В или 2–10 В для входов контроллера.
Электрическое сопротивление измеряется в Омах. Когда сопротивление достигает значений, превышающих 1000 Ом, оно также может быть выражено в килоомах или просто «К» для краткости (50 кОм = 50 000 Ом). Символ сопротивления на электрических схемах выглядит так:
Мы будем измерять сопротивление с помощью функции «Ом» нашего «мультиметра», который может измерять напряжение, силу тока, сопротивление и, возможно, другие параметры (частоту, емкость, температуру). с дополнительным зондом и т. д.). Когда мультиметр настроен на функцию Ом, он может называться «омметром».
Вставьте провода измерителя в правильные разъемы для измерителя
Ниже показана типичная схема лицевой панели мультиметра. Это настоящий счетчик, который Келе использует на наших внутренних обучающих занятиях. Обратите внимание, что элементы управления вашего мультиметра могут быть расположены несколько иначе или совершенно по-другому:
Чтобы измерить сопротивление, подключите черный провод измерительного прибора к разъему COM, а красный провод измерительного прибора — к разъему V/ohm.
Установите переключатель мультиметра на Ом
Переключатель мультиметра имеет различные основные области для выбора того, хотите ли вы считывать напряжение, ток, сопротивление (Ом) или, возможно, другие параметры. Вам нужно переместить селекторный переключатель в одно из положений в области Ом (левая сторона селекторной ручки на нашем примере измерителя).
Установка диапазона измерителя (если у вас нет измерителя с автоматическим выбором диапазона)
Измеритель нашего примера имеет различные диапазоны сопротивления на выбор в зависимости от максимального сопротивления, которое вы ожидаете измерить. Всегда выбирайте наименьший диапазон, который выше, чем самое высокое сопротивление, которое вы собираетесь измерять. Например, если вы собираетесь измерить сопротивление, которое, по вашему мнению, должно быть около 10 кОм (10 000 Ом), то на измерителе вы должны выбрать диапазон 20 кОм (поскольку 10 кОм, которые мы хотим проверить, выше, чем следующий более низкий диапазон, который составляет 2 кОм).
Если вы случайно выберете более низкий диапазон, чем сопротивление, которое пытаетесь измерить, измеритель не будет поврежден. На дисплее появится индикация «выход за диапазон». Это может варьироваться от метра к метру. Иногда это ряд горизонтальных черточек, иногда это «OL» для перегрузки, а может и совсем другое.
Если в вашем измерителе есть функция автоматического выбора диапазона, вам не нужно беспокоиться об установке диапазона, измеритель определит это за вас. Он будет автоматически переходить через различные диапазоны, пока не найдет самый низкий диапазон, который не приводит к состоянию превышения диапазона.
Автоматический выбор диапазона очень удобен. Недостатком является то, что измерителю может потребоваться больше времени, чтобы отобразить окончательные стабильные показания сопротивления, потому что ему приходится каждый раз следовать и ошибаться, чтобы найти правильный диапазон. Измеритель с фиксированным диапазоном, установленный вручную на правильный диапазон, быстрее стабилизируется до пригодных для использования показаний, поскольку ему не нужно экспериментировать, чтобы найти правильный диапазон.

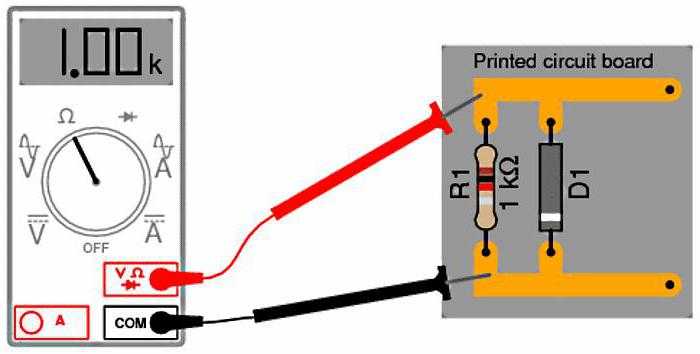

Если резистор подключен к цепи, отсоедините хотя бы один конец резистора перед измерением
Если резистор включен в цепь, по крайней мере один конец резистора должен быть отключен от цепи перед подключением измерительных щупов. Если резистор остается подключенным к другим устройствам на обоих концах, вы будете измерять «эквивалентное сопротивление» других компонентов схемы параллельно интересующему резистору. Это даст ложное показание, которое ниже фактического значения резистора.
Также было бы неплохо отключить питание цепи, даже если один конец резистора отключен. Подключенный конец резистора может быть подключен к источнику напряжения или тока под напряжением, и если щупы соскользнут, могут произойти плохие вещи.
Поместите щупы измерителя поперек измеряемого сопротивления
Не забывайте держать пальцы на изолированных рукоятках щупов, не касайтесь пальцами металлических наконечников щупов. Ваше тело также является сопротивлением из рук в руки, и если вы возьмете оба наконечника металлического щупа и попытаетесь считать высокое значение сопротивления, параллельное сопротивление вашего тела внесет ошибку измерения.
Если на дисплее отображается состояние превышения диапазона, просто переместите селектор сопротивления на следующий более высокий диапазон и повторите попытку.
Специальные примечания по измерению сопротивления датчика температуры
Если вы попытаетесь измерить сопротивление термистора или датчика температуры RTD с присоединенным длинным проводом, вы можете обнаружить, что показания на дисплее прыгают. Это вызвано тем, что длинный провод действует как антенна и улавливает шум линии электропередачи 60 Гц:
Некоторые измерители могут иметь лучшие фильтры помех, чем другие. посмотрите, что лучше подавляет шум.
Если значение сопротивления скачет, найдите минимальное значение, которое когда-либо отображалось на дисплее, и максимальное значение, которое когда-либо отображалось на дисплее. Скорее всего, истинное значение сопротивления будет примерно посередине между этими двумя значениями.
Вы также можете заметить, что когда вы помещаете измерительные щупы на термистор или датчик RTD, значение сопротивления начинает медленно двигаться (вверх для RTD, вниз для термисторов NTC). Маловероятно (хотя отдаленно возможно), что у вас нестабильный датчик, более вероятно, что вы наблюдаете эффекты самонагрева датчика.
Омметр пропускает небольшой ток через сопротивление датчика, чтобы измерить его. Этот небольшой ток вызывает небольшой нагрев материала датчика. Поскольку датчики температуры специально разработаны для больших изменений сопротивления при изменении температуры, этот самонагрев проявляется как медленное изменение сопротивления:
Это не о чем беспокоиться и не означает, что датчик неисправен. Начальное значение сопротивления датчика (до начала самонагрева) более точно отражает температуру измеряемой датчиком среды.
Температурные датчики с небольшой тепловой массой и медленно движущейся средой с большей вероятностью проявляют эффекты самонагрева, чем датчики с большой тепловой массой и быстро движущейся средой. Например, чип-датчик, находящийся в воздухе на двух тонких проводах внутри настенного комнатного корпуса, будет демонстрировать больший эффект самонагрева, чем канальный датчик, залитый на конце металлической трубки, помещенной в движущийся поток воздуха внутри воздуховода. .
Проверка целостности цепи с помощью омметра
Иногда вам просто нужно узнать, соединены ли две точки на панели управления или на клеммной колодке модуля напрямую друг с другом. Омметр — отличный инструмент для проверки целостности цепи.
Для проверки непрерывности:
- Убедитесь, что питание цепи отключено.
- Поместите щупы омметра на две проверяемые точки.
- Если сопротивление меньше 1 Ом, две точки, скорее всего, соединены напрямую.
Почему сопротивление не было бы равно нулю, если точки были соединены напрямую? Потому что все проводники, включая измерительные провода омметра, имеют некоторое электрическое сопротивление. Вы можете убедиться в этом, замкнув щупы омметра непосредственно друг на друга и наблюдая за дисплеем, он покажет ненулевое (но очень маленькое) значение сопротивления.
Выводы
- Если измеряемое сопротивление подключено к цепи, перед измерением отключите хотя бы один конец резистора от цепи.
- Шум на длинных участках провода может привести к тому, что значение сопротивления на измерителе будет прыгать. Найдите самые низкие и самые высокие отображаемые значения и примите среднюю точку между ними как истинное значение. Попробуйте другой измеритель, чтобы увидеть, имеет ли он лучшую фильтрацию шума.
- Медленно меняющееся сопротивление датчика температуры после подключения измерителя, вероятно, является самонагревом элемента датчика, а не неисправным датчиком.
- При измерении непрерывности с помощью омметра не ожидайте, что в двух соединенных точках будут показаны 0,00 Ом. Любое значение менее 1 Ом является хорошим признаком того, что точки подключены напрямую.
Как измерить сопротивление с помощью мультиметра
0 акции
- Поделиться
- Твит
Электрическое сопротивление между двумя точками проводника измеряется в омах, и вы всегда должны учитывать измеряемое сопротивление. Как правило, тест омс предназначен для измерения не только функциональности резистора, но и его точности.
Как пользоваться цифровым мультиметром
Включите JavaScript
Как пользоваться цифровым мультиметром
Таким образом, очевидно, что выполнение этого теста очень важно, когда вы ищете обрыв или обрыв цепи. Однако, чтобы выполнить этот тест, вам необходимо иметь при себе мультиметр, причем полезен будет либо аналоговый, либо цифровой мультиметр. Обе эти версии эффективны, поскольку обе они измеряют напряжение на щупах, что приводит к потоку энергии в проводнике, создавая сопротивление.
Содержание:
- Отключить питание цепи
- Установить диапазон мультиметра
- Подключить мультиметр
- Оценка данных на наличие помех Ом с помощью мультиметра? Что ж, прочитайте эту статью, и вы пройдете через все шаги, которые вам нужно выполнить во время этого теста. Следовательно, вы сможете установить состояние цепи, и, как правило, чем ниже сопротивление, тем выше протекающий ток, и наоборот.
Отключите питание цепи
При измерении сопротивления с помощью мультиметра перед использованием мультиметра необходимо отключить питание. Выключив питание, вы можете продолжить тест, подав минимальный ток на щупы, чтобы получить генерируемое напряжение.
Важно отметить, что значение показаний сопротивления не будет иметь значения, если на конкретном объекте, на котором вы проводите тест, уже присутствует напряжение. Таким образом, вы должны убедиться, что вы разрядили конденсатор, прежде чем вы начнете записывать значение сопротивления, отображаемое на мультиметре.
Затем установите шкалу мультиметра либо на сопротивление, либо на сопротивление, а затем выберите наилучший диапазон измерения.
Установите диапазон измерения мультиметра. Из-за этого вы должны установить свой мультиметр на соответствующий диапазон, чтобы вы могли получить правильные показания и, следовательно, быть в состоянии получить точное значение сопротивления.
Однако некоторые цифровые мультиметры уже настроены автоматически и готовы к использованию, в то время как другие требуют ручной настройки.
Таким образом, если у вас есть правильный диапазон сопротивления, установите мультиметр на этот диапазон. Кроме того, если вы не уверены в диапазоне, вам нужно начать со среднего диапазона, который составляет 20 кОм.
Подсоедините мультиметр
Затем вы должны прикоснуться одним проводом к концу вашего компонента, а другим оставшимся проводом к противоположному концу, число, отображаемое на экране, будет фактическим значением сопротивления или 0,00 (OL). ). Убедитесь, что отображаемое на мультиметре значение показания равно нулю, потому что показанный диапазон, вероятно, может быть высоким, и его необходимо свести к минимуму.
Тем не менее, если на экране отображается OL, это означает, что заданный диапазон слишком мал и его необходимо увеличить до следующего максимального уровня. После внесения изменений проверьте компонент еще раз с новым диапазоном настроек.
Если на экране отображается значение 58 (58 000 Ом), считайте, что номинал резистора не забудьте записать результаты.
Когда вы получите правильный диапазон, попробуйте снова минимизировать его, чтобы увидеть, сможете ли вы получить точные показания. Вы можете использовать настройку минимального диапазона, чтобы найти точное значение сопротивления.
Оценка данных на наличие помех
На сопротивление влияет несколько факторов, которые необходимо учитывать, в том числе; посторонние вещества, которые могут содержать масло, флюс для припоя, грязь и параллельные цепи. Как правило, тело человека выполнено параллельно сопротивлению, что, соответственно, снижает общее сопротивление цепи.
Поэтому избегайте контакта с любыми металлическими частями во избежание возможных опасностей. Всегда убедитесь, что вы правильно читаете измерения, отображаемые на мультиметре, чтобы избежать неправильных или несоответствующих цифр. Когда вы закончите, не забудьте выключить мультиметр.
Однако при использовании расширенного цифрового мультиметра осторожно нажмите оранжевую кнопку, чтобы выбрать конкретный фиксированный диапазон измерений.
Запишите число, отображаемое на мультиметре.
Затем нажмите кнопку удержания, чтобы получить минимальное и максимальное значение, чтобы получить стабильное измерение, и вы можете решить проверить это значение позже, не забудьте записать отображаемую цифру. Если вы хотите зафиксировать самое низкое, а также самое высокое измерение, вы должны нажать кнопку максимума и минимума, если ваш цифровой мультиметр издает звуковой сигнал каждый раз, это признак того, что он записывает новое показание.
Анализ измеренийРезультаты сопротивления обычно зависят от тестируемого компонента. Короче говоря, показания сопротивления любого проверяемого элемента варьируются от одного элемента к другому, а также по прошествии времени. Минимальное изменение сопротивления обычно не критично, но оно указывает на закономерность, которую необходимо принять к сведению.
Например, если сопротивление нагревательного элемента увеличивается, ток, протекающий через компонент, уменьшается, и наоборот.
Однако, если вы работаете с печатной платой, вам следует снять один из выводов, принадлежащих резистору, подальше от платы, чтобы иметь возможность измерить соответствующее сопротивление, создаваемое резистором. Какими бы ни были показания вашего цифрового мультиметра, вероятно, общее сопротивление, то есть между проверяемыми свинцовыми щупами.
Когда вы имеете дело с компонентом, который является составной частью цепи, вы должны быть осторожны при измерении его сопротивления. Компоненты, подключенные параллельно компоненту, на котором вы проводите тест, обычно имеют сопротивление, которое влияет на значение вашего сопротивления.
Это через его опускание. Таким образом, все, что требуется от вас, это всегда рассматривать схемы представления путей, которые параллельны друг другу.
ЗаключениеИзучив приведенную выше подробную информацию, вы теперь имеете представление о том, как проверить сопротивление с помощью мультиметра. Как видите, запустить тест довольно просто, независимо от того, используете ли вы цифровой или аналоговый мультиметр.
