Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Обычно, когда на дачном участке собирается большое количество веток, их просто сжигают на костре. Ну не солить же их.

Впрочем, есть и другие варианты утилизации. Например, можно «перемолоть» ветки на щепу и получить полезное сырье для овощных грядок.

В сегодняшней статье мы расскажем, как самостоятельно изготовить и собрать измельчитель веток. Такая вещь пригодится любому дачнику!

Содержание

Измельчитель веток из вала с ножами от фуговального станка

Первым делом нужно будет изготовить раму, на которой будут располагаться основные элементы конструкции. Отрезаем заготовки из профильной трубы или металлического уголка. Свариваем их.

Далее нам потребуется вал с барабаном и режущими ножами (можно снять со старого фуговального станка).

Устанавливаем вал на раму, предварительно разметив и просверлив крепежные отверстия, и потом прикручиваем на болты.

На следующем этапе отрезаем кусок швеллера и два уголка. Привариваем уголки по краям швеллера, как показано на фото ниже.

В раме высверливаем отверстия, а в уголках прорезаем пазы. Крепим получившуюся площадку к раме. Она служит для подачи веток.

Под валом внутри рамы устанавливаем электродвигатель. С помощью ремня соединяем шкив двигателя с рабочим валом.

Вырезаем лоток из листового металла и привариваем его внутри рамы с небольшим выпуском. Он служит для отвода щепы и одновременно — защитным кожухом для электродвигателя.

Над валом с ножами тоже нужно сделать кожух.

В завершении останется только изготовить из листового металла приемный бункер для веток. Привариваем его к основной конструкции.

Видео по теме

Подробно о том, как сделать измельчитель веток, можно посмотреть в авторском видеоролике ниже. Идея принадлежит автору YouTube канала Mr Novruz.

Измельчитель веток своими руками различные конструкции

Иногда для изготовления собственной самоделки нужно пересмотреть множество готовых вариантов. Оптимальная конструкция измельчителя может быть у каждого своя. Размеры могут зависеть от запасов материала в мастерской, так же от мощности электродвигателя или иного привода. Что касается удобства использования, то и здесь можно проявить изобретательность и внести свою изюминку в конструкцию.

Как сделать дробилку веток своими руками

Что делать с ветками, которые неизбежно собираются в кучки после каждого дачного сезона?

Раньше с этим проблем не было: развели костер побольше и от веток только одна зола оставалась, которая служила удобрением. Двойная польза получалась.

С недавних пор костры на участках разводить нельзя, поэтому единственно правильное решение — «перемолоть» ветки на мульчу.

Для этого вам пригодится измельчитель. Также можно назвать данный аппарат дробилкой. Они бывают разными — в нашем случае для дерева.

В сегодняшней статье мы расскажем, как самостоятельно изготовить измельчитель для веток. За основу самоделки возьмем идею, которой поделился автор YouTube канала Diamleon Diy Builds.

Необходимые материалы:

• листовой металл толщиной не менее 10 мм;
• строительный уголок;
• шестигранник;
• корпусные подшипники.

При желании конструкцию можно сделать мобильной. Для этого в список материалов необходимо будет добавить колесики.

Основные этапы работ

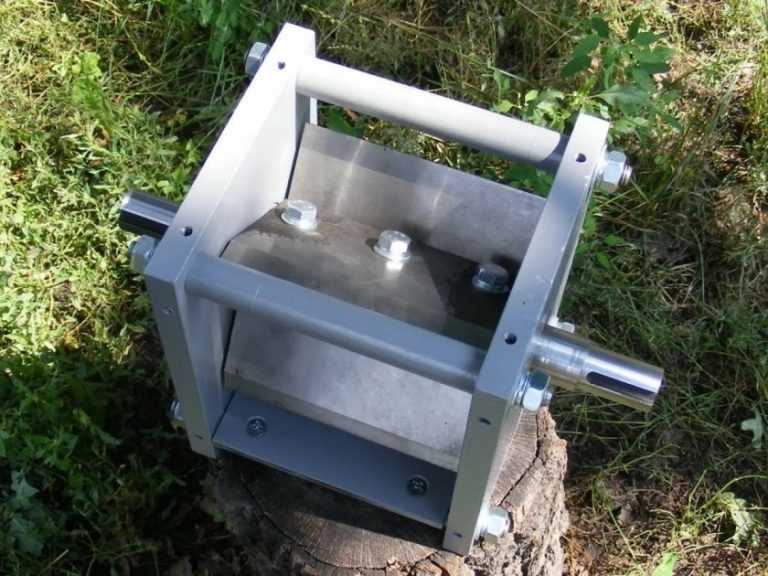

Из листового металла вырезаем две квадратных пластины. Высверливаем в них отверстия: в центре и по краям — для крепления корпусных подшипников.

Далее из того же листового металла нужно вырезать основание. Привариваем к нему две боковых стенки, установив их параллельно друг другу.

Обратите внимание: сделать это нужно максимально точно, иначе потом придется все переделывать.

Сверху привариваем крышку.

Из шестигранника вытачиваем вал. Сверлим в нем отверстия для крепления ножей.

Прикручиваем к боковым стенкам корпусные подшипники и устанавливаем вал.

На следующем этапе приступаем к изготовлению ножей. Их мастер также решил сделать из толстого листового металла.

Вырезаем три одинаковых пластины. С одной стороны вырезаем пазы, с другой — выполняем заточку режущей кромки под углом 45 градусов. Крепим ножи к валу.

Из строительного уголка свариваем станину. К нижней части крепим колесики (все-таки мобильная конструкция всегда практичнее).

На вал с ножами надеваем шкив. В нижней части станины привариваем опорную площадку для электродвигателя. Устанавливаем мотор, и соединяем ремнем приводной и ведомый шкивы. Самодельный измельчитель веток готов.

Чертёж измельчителя веток

Для понимания устройства предлагаем чертёж основного элемента данной дробилки. Ваш измельчитель может быть абсолютно других размеров.

Видео по теме

Процесс изготовления данного агрегата, а также его испытания можно посмотреть в авторском видеоролике ниже.

Making Wood Chipper

Измельчитель веток из бензинового двигателя

В данном обзоре автор поделится своим опытом изготовления самодельного измельчителя веток.

Для этого потребуются различные обрезки металлолома и бензиновый двигатель. Также надо будет сделать (или приобрести на металлоприемке) бак для топлива.

Первым делом нужно изготовить диск с тремя режущими ножами (они и будут измельчать ветки).

Для чего вообще измельчать?

Во-первых, ветки, которые остаются после обрезки деревьев, занимают место на участке. В печку их не засунешь, а сжигать — можно и штраф получить.

Во-вторых, измельченное сырье можно использовать в качестве мульчи.

Советуем вам также прочитать: как сделать строительную тележку для дачи или частного дома.

Изготовление режущих ножей

Из листа металла автор вырезает диск нужного диаметра. В нем надо вырезать болгаркой прорези под ножи, а также просверлить отверстия для крепления ножей.

Далее автор вырезает сами ножи. Их надо будет закалить и заточить. После этого сверлим в них отверстия, и крепим к диску.

С обратной стороны диска мастер приваривает выточенную на токарном станке шайбу.

Основные этапы работ

На следующем этапе автор вырезает из листового металла две стенки корпуса — переднюю и заднюю. В передней стенке надо вырезать квадратное отверстие для загрузки веток.

По центру заготовок сверлим отверстия под вал. Привариваем посадочные места под подшипники.

Вырезаем полосу металла, привариваем ее к одной из стенок, после чего сверлим отверстия, и стягиваем корпус станка болтами М8.

Потом нужно будет изготовить станину с ручкой из круглой трубы.

Крепим к станине ось с колесами, чтобы эту бандуру было удобно перемещать с одного места на другое.

Изготавливаем и крепим к станине загрузочный бункер (автор использует для этого куски листового металла).

На последнем этапе останется только покрасить металлоконструкцию, после чего можно приступать к финальной сборке станка.

Собираем измельчитель веток

Устанавливаем диск с режущими ножами внутрь корпуса, крепим бензиновый двигатель и бензобак.

На вал с режущими ножами надеваем шкив. При помощи ремня соединяем его с ведущим шкивом, установленным на двигателе.

Наша самоделка готова, и можно испытать ее в работе. Не забывайте о технике безопасности — работайте в перчатках и защитных очках.

Читайте также: быстрый способ удаления старого пня на дачном участке. Берите на заметку.

Видео по теме

Подробно о том, как сделать измельчитель веток на базе бензинового двигателя, смотрите на видео ниже. Идеей поделился автор YouTube канала DIY WAI WAI.

ХРЕНОРЕЗКА измельчитель веток ЗАРАБОТАЛА!!! У меня получилось!!

Самодельный измельчитель веток из бензопилы

В данном обзоре автор покажет, как сделать мощный измельчитель веток для дачи и частного дома. Собирать агрегат будем на основе цепной бензопилы.

Для чего нужен измельчитель?

Как понятно из названия, самоделка нужна для измельчения веток, которые в большом количестве остаются после обрезки деревьев.

Почему просто не сжечь ветки? Теоретически можно. Но есть пара нюансов.

Чтобы сжечь ветки в дровяной печи, их нужно сначала порубить топором или распилить на куски подходящей длины — целыми же их в печь не запихаешь. А на это требуется тратить время.

Можно сжечь на участке, но далеко не всегда есть место, где это можно сделать, к примеру, если там посажены овощи. Да и за разведения костра на участке можно схлопотать приличный штраф.

Как вариант, для безопасного сжигания веток, травы и прочего мусора, можно использовать металлическую бочку с колосником.

Но в измельчении веток есть свои плюсы. Например, полученную в итоге щепу можно использовать в качестве топлива для твердотопливного дровяного котла.

Кроме того, щепу можно использовать для мульчирования овощных грядок или в качестве сырья для копчения мяса и рыбы.

Приступаем к изготовлению самоделки

Первым делом отрезаем кусок листового металла подходящего размера. Сверлим в нем отверстия, после чего прикручиваем к корпусу бензопилы.

Отрезаем кусок кругляка, и привариваем к нему тарелку сцепления от бензопилы.

После этого надо будет вырезать квадратную пластину из металла. Сверлим в ней отверстия и прикручиваем корпусный подшипник. Надеваем на вал.

Из куска стальной круглой трубы и двух заглушек с отверстием по центру мастер изготавливает барабан. Его тоже надеваем на вал.

Далее подготавливаем цепи для бензопилы. Привариваем их к барабану из трубы.

На последнем этапе останется только прикрепить к пластине второй корпусный подшипник. Затем надеваем его на вал.

Затем получившийся пильный барабан, который и будет измельчать ветки, автор соединяем со сцеплением бензопилы.

Нижнюю часть корпусных подшипников необходимо будет приварить к пластине (основанию), прикрученной к корпусу бензопилы.

Повышаем безопасность конструкции

Дополнительно автор отрезает два кусочка металла, которые приваривает сверху корпусных подшипников.

К ним привариваем кусок металлической пластины, которая будет выступать в качестве защитного кожуха.

Затем еще одну пластину толщиной 6-8 мм автор приваривает к основанию всей конструкции. Самоделка готова к использованию.

Подробно о том, как сделать измельчитель веток из бензопилы, можно увидеть в видеоролике ниже. Идеей поделился автор YouTube канала Diamleon Diy Builds.

Chain Saw HACK — Make A Wood Chipper | DIY

Садовый измельчитель для травы и мелких веток

Садовый измельчитель пригодится в саду или на дачном участке — с помощью этого агрегата можно измельчить скошенную траву и мелкие «мясистые» ветки молодых растений.

Основным материалом для изготовления измельчителя является металлический уголок. Также потребуются заготовки из листового металла.

Первым делом из уголков и листового металла необходимо изготовить корпус, внутри которого будет находиться режущий нож. Корпус состоит из двух частей, соединенных друг с другом с помощью петель.

Советуем также прочитать, как изготовить мощный электронасос, который можно использовать для перекачивания воды из искусственного или природного водоема.
Далее из уголков свариваем станину измельчителя.

Привариваем к ней корпус, и потом зачищаем сварные швы болгаркой. В корпусе вырезаем круглое отверстие.

Основные этапы работ

На следующем этапе к нижней части станины (с одной из ее сторон) привариваем ось с колесами — для удобства перемещения. Также привариваем основание для электродвигателя.

К верхней части станины крепим два корпусных подшипника. Затем из листового металла делаем лоток для травы и веток.

Устанавливаем двигатель на подготовленное для него основание. На вал надеваем шкив и соединяем его ремнем с шкивом на валу электромотора.

На основной вал крепим режущий нож. Чтобы задняя дверца корпуса случайно не открылась во время работы измельчителя, крепим к ней защелку.

Видео по теме

Подробнее о том, как своими руками изготовить садовый измельчитель для травы и мелких веток, смотрите в видеоролике ниже. Идеей поделился автор YouTube канала khám phá và sáng tạo.

Hướng dẫn làm máy xay cỏ, xay chuối đơn giản mà hiệu quả

Измельчитель для веток на основе маленькой болгарки

В данном обзоре мастер поделится с нами простой и бюджетной идеей, как сделать измельчитель для веток на основе УШМ (болгарки).

Первым делом из листового металла необходимо будет вырезать диск подходящего диаметра. Делаем разметку и сверлим в нем отверстия.

Еще одно отверстие вырезаем уже с помощью болгарки. Внутреннюю часть обрабатываем напильником, чтобы не было заусенцев.

Советуем также прочитать обзорную статью на тему: как сделать универсальную тележку для заточки стамесок в условиях домашней мастерской.

Далее отрезаем кусок круглой трубы и привариваем его к металлическому диску. Сварные швы зачищаем болгаркой.

Основные этапы работ

На следующем этапе отрезаем от листового металла кусок полосы, сгибаем его и привариваем к ранее вырезанному диску.

Отрезаем второй диск и вырезаем в нем круглое отверстие. Привариваем его к первому диску.

Во втором диске сверлим отверстия и привариваем к ним гайки (они нужны для того, чтобы можно было прикрепить третий диск).

Далее вырезаем третий диск, сверлим по центру отверстие и привариваем кусок круглой трубы.

На последнем этапе останется только изготовить режущий нож. После этого можно приступать к сборке. Третий диск крепим ко второму при помощи болтов.

Видео по теме

Подробнее о том, как сделать измельчитель для веток на основе маленькой болгарки, смотрите на видео ниже. Этой идеей поделился автор YouTube канала ideas corner.

AMAZING IDEA! UNIQUE & ANGLE GRINDER HACKS

Измельчитель мелких веток из старого двигателя и УШМ

Для измельчения мелких веток на даче можно использовать измельчитель. Его несложно сделать своими руками из УШМ и старого (нерабочего) двигателя.

Первым делом разбираем старый двигатель. Корпус откладываем пока в сторону, а сейчас нам потребуется ротор.

С помощью болгарки обрезаем и затачиваем металлические пластины ротора. В результате у нас получились режущие ножи.

Читайте также статью-обзор: как своими руками изготовить каретку с направляющей для болгарки.

В корпусе электродвигателя необходимо будет вырезать два прямоугольных отверстия: для подачи веток и для вылета опилок.

Основные этапы работ

На следующем этапе из отрезков уголка автор делает станину для электродвигателя. Собираем мотор и крепим его к станине.

Из кусков листового металла необходимо сделать крепления для болгарки. Прикручиваем крепления к корпусу редуктора УШМ.

Далее соединяем вал болгарки с валом электродвигателя. К корпусу мотора автор приваривает кусок уголка. Приварить его нужно таким образом, чтобы он не касался своей полкой режущих ножей.

На последнем этапе останется только покрасить все детали, и можно приступать к сборке нашей самоделки.

Подробно о том, как изготовить измельчитель для веток, вы можете посмотреть в авторском видеоролике. Идея от автора YouTube канала Rough Hands and Unusual Ideas.

AMAZING HOME MADE INVENTIONS YOU NEED TO SEE 2020

Станок для измельчения веток из УШМ и пильных дисков

В данном обзоре автор демонстрирует процесс изготовления простого самодельного мини станка для измельчения небольших веток. Такая приспособа пригодится в домашнем хозяйстве.

Получившиеся после измельчения веток опилки можно использовать для мульчирования грядок или в качестве удобрения.

Основой для этого приспособления послужат пильные диски и болгарка. Также потребуются различные куски металла, которые можно найти под ногами прямо в мастерской или в гараже.

Рекомендуем также прочитать обзорную статью на тему: как изготовить своими руками самодельный садовый измельчитель для веток.

Первым делом отрезаем кусок швеллера и срезаем часть полок (уменьшаем их высоту). После этого делаем разметку на заготовке и сверлим четыре отверстия на сверлильном станке или с помощью дрели.

На получившуюся площадку устанавливаем два корпусных подшипника и фиксируем их с помощью болтов. В данном случае (для удобства обслуживания) мастер решил использовать болты с головкой под шестигранный ключ.

Основные этапы работ

На следующем этапе площадку с подшипниками привариваем к куску листового металла. Вырезаем пластину, сверлим в ней отверстие и тоже привариваем к основанию под углом 90 градусов.

Из стального кругляка вытачиваем вал. Надеваем на него металлическую шайбу и обвариваем. Вставляем вал в подшипники. Шайба служит дополнительным упором. На вал надеваем пильные диски по дереву.

Между дисками вставляем по две шайбы, чтобы был небольшой зазор. Вырезаем еще одну пластину с отверстием под вал, и привариваем ее к основанию.

Далее к верхней части двух боковых пластин автор приваривает третью пластину. Сварные швы зачищаем болгаркой.

На последнем этапе останется только приварить к основанию опорный столик, по которому будут подаваться ветки, и сделать крепления для УШМ. Устанавливаем болгарку, и самоделка готова.

Видео по теме

Подробно о том, как изготовить мини станок для измельчения веток, можно посмотреть на видео ниже. Этот обзор создан на основе видеоролика с YouTube канала Diamleon Diy Builds.

Angle Grinder HACK — Make A Wood Chipper | DIY

Самодельная мини дробилка для измельчения веток

В данном обзоре автор показывает процесс изготовления самодельной мини дробилки для измельчения веток деревьев и кустарников. Полученную щепу можно использовать в качестве мульчи.

В качестве привода автор использует электродвигатель (желательно мощностью не менее 1 кВт). Остальные детали можно сделать из обрезков металла.

Первым делом необходимо вырезать две металлические пластины квадратной формы (они должны быть одинакового размера).

Рекомендуем также прочитать статью-обзор: как изготовить компактный садовый измельчитель для веток. Возможно, кому-то больше понравится именно этот вариант дробилки.

В первой пластине мастер сверлит крепежные отверстия под болты, а также одно центральное отверстие под вал двигателя. Крепим пластину к корпусу двигателя.

Основные этапы работ

Из пильного полотна для пилорамы автор вырезает прямоугольную пластину, из которой делает режущий нож.

После этого прикручиваем вторую квадратную пластину. Зазор между пластинами автор закрывает при помощи металлической полосы. Внизу нужно будет оставить небольшой зазор для щепы.

На следующем этапе мастер вырезает квадратное окно во второй пластине, чтобы приварить приемный бункер. Можно сварить его из кусков металла или использовать квадратную профильную трубу.

Из уголков необходимо сварить раму, на которой будет стоять электродвигатель. К ней автор приваривает ножки из круглой трубы.

Потом останется только зачистить сварные швы болгаркой с лепестковым диском и покрасить изготовленные детали. Садовый измельчитель готов. Как видите, нет ничего сложного – при желании подобную конструкцию сможет сделать каждый.

Подробнее о том, как своими руками изготовить самодельную мини дробилку для измельчения веток, можно посмотреть в авторском видеоролике.

Электрический станок для рубки веток с цепным приводом

На дачном участке часто собирается много толстых веток, которые необходимо переработать.

Варианта три: спалить все одной кучей (но за такое можно и штраф получить), перемолоть в щепу или нарубить на дрова. Сегодня нас интересует третий вариант.

Рубить ветки топором — ну такое себе занятие. Пилить — долго. А почему бы не сделать электрический станок для рубки веток?

Отличная приспособа, которая пригодится как на даче, так и в частном доме. Материала много не нужно, а толку будет много.

Основные этапы работ

Для начала необходимо изготовить станину, на которой будут располагаться все основные элементы конструкции. Можно сделать ее из чего угодно. В данном случае станина сварена из металлического уголка.

Далее нам потребуются две полосы металла.

Одну из них надо приварить сбоку станины в верхней ее части, а из второй изготавливаем режущий нож. Затачиваем болгаркой.

К станине привариваем крепление и устанавливаем режущий нож, как показано на фото ниже. Главное условие — нож должен свободно двигаться вверх-вниз.

На следующем этапе отрезаем кусок стального кругляка (это будет вал) и привариваем к нему стальной диск (эксцентрик). На вал надеваем корпусные подшипники и крепим их к станине.

С другой стороны вала надеваем звездочку. Потом устанавливаем электродвигатель и соединяем его с валом с помощью цепи.

В завершении останется только соединить передний край режущего ножа с эксцентриком. Для этого мы будем использовать кусок металлической полосы.

Вот такое приспособление у нас получилось. Отлично справляется с ветками малой и средней толщины, и экономит ваше время.

Видео

Подробнее о том, как своими руками сделать электрический станок для рубки веток, можно посмотреть ниже — в авторском видеоролике. Своим личным опытом поделился автор YouTube канала WEAREX Toys.

Making a Firewood Cutting Machine | Best DIY Firewood Processing Machine

Самодельный измельчитель веток на базе бензинового двигателя

Рассказываем, как сделать своими руками компактный садовый измельчитель веток без использования подшипников, шкивов и клиновых ремней.

Передняя и задняя часть корпуса изготовлены из листового металла толщиной 6 мм. Боковые стенки корпуса и вход для веток имеют толщину 2 мм. Режущий диск сделан из металла толщиной 10 мм и имеет окружность 260 мм.

Обратите внимание: максимальная толщина веток, которые можно измельчить в измельчителе, составляет около 50 мм.

Самодельное приспособление работает хорошо, само втягивает ветки, а дополнительно установленный отвод позволяет собирать щепу и разбрасывать ее на участке. В качестве привода используется бензиновый двигатель мощностью 6,5 л.с.

Своим личным опытом изготовления и сборки самодельного измельчителя веток поделился с нами автор YouTube канала Made in Poland.

Основные этапы работ

Первым делом из листового металла толщиной 6 мм вырезаем заднюю стенку корпуса-улитки. Крепим ее к двигателю.

На вал двигателя дополнительно устанавливаем насадку-переходник для крепления режущего диска с ножами. Фиксируем ее с помощью болтов.

Далее вырезаем режущий диск и делаем в нем две технологических прорези, как показано ниже. Высверливаем четыре отверстия для крепления насадки-переходника. Устанавливаем режущий диск на вал двигателя. Пока только временно.

На следующем этапе из толстого металла изготавливаем ножи для измельчения веток. Вырезаем прямоугольные бруски, делаем скос с одной из сторон и затачиваем на заточном станке. Крепим ножи спереди режущего диска.

С задней стороны крепятся два уголка, которые будут направлять щепки к выходному отверстию.

Отрезаем заготовки нужного размера из листового металла толщиной 2 мм и 6 мм, после чего приступаем к сборке кожуха в форме улитки.

В передней части собранного корпуса вырезаем отверстие для подачи веток и привариваем кусок профильной трубы, как показано на фото ниже.

В завершении останется только изготовить и закрепить загрузочную воронку для веток и установить всю конструкцию на опорную площадку с колесиками (для удобства транспортировки).

Разбираем измельчитель, хорошо зачищаем все сварные швы и красим металлические элементы.

Затем снова собираем и можно приступать к работе.

Дополнительно к выходному отверстию подсоединяется труба с отводом на конце, из которой будут вылетать щепки.

Также можно снять трубу с отводом и надеть на выходное отверстие мешок, тогда измельченный материал будет попадать сразу в него. Очень удобно.

Видео: как сделать лучший измельчитель веток

Branches will Never be a Problem again — Wood Chipper build

Андрей Васильев

Задать вопрос

Садовый измельчитель своими руками

Содержание

• Устройство и принцип работы садового измельчителя
• Виды шредеров
  • Режущий механизм
  • Тип привода
• Материалы и чертежи для создания собственного чиппера
  • Молотковый
  • Для дисковых пил
  • Для травы
• Как смастерить измельчитель веток
• Измельчитель травы

Растительные отходы в виде веток и травы неизбежные спутники садового участка. Сжигать или терпеливо ждать, когда из отходов получится компост, непрактично. Гораздо эффективней собрать садовый измельчитель своими руками. Полученное сырье пригодится в качестве топлива для котла или удобрения почвы. Ознакомившись с принципом работы и видами механизма для переработки отходов, подобрать подходящую конструкцию для самостоятельного изготовления будет легче.

Устройство и принцип работы садового измельчителя

Садовые измельчители существенно облегчают процесс ухода за участком. При описании механизма, помимо привычного названия, встречаются еще и синонимы – чиппер или шредер. Они обладают достаточно простой конструкцией. Основные составляющие механизма:

• рабочий вал, оснащенный ножами;
• мотор;
• приемный короб;
• металлическая рама с защитным кожухом;
• в отдельных моделях предусмотрен бункер для измельченной органики;
• сито, регулирующее фракцию щепы;
• проталкиватель .

Помимо основных элементов, существует множество других мелких деталей. Для удобного перемещения вся конструкция базируется на двухколесной основе. Принцип работы садового измельчителя заключается в следующем:

• Цепь или ремень служат передаточным звеном для движения вала за счет вращения мотора.
• В этот момент ветви или другие отходы подаются в приемный короб.
• Ножи рабочего вала измельчают внесенный растительный материал.

Полученное сырье можно отправлять на компост. Работа измельчителя садового сродни действию мясорубки.

Виды шредеров

Прежде чем создавать самодельный садовый измельчитель, необходимо определиться с видом загружаемых отходов. От этого зависит его конструкция и рабочие характеристики. Классификация садовых измельчителей проводится по трем параметрам: типу привода, его мощности, виду режущей конструкции.

Режущий механизм

Шредеры, изготовленные на производстве, обладают следующими режущими системами:

• Ножевыми (рис 4). Представляют универсальный вариант.
• Фрезерными (рис 2). Перерабатывают твердую растительную органику.
• Вращающимися турбинами для утилизации толстых ветвей (рис 3).
• Валковыми. Предназначаются для кустов и ветвей деревьев.
• Молотковыми (рис.1). Способны перемолоть тонкие ветки.
• Измельчитель травы вместо ножей оснащен леской.

На рынке представлены и другие конструкции измельчителей. При желании собрать шредер садовый электрический своими руками, останавливаются на моделях с ножевой режущей системой или состоящей из наборных дисковых пил.

Тип привода

Садовый измельчитель веток оснащается бензиновым или электрическим двигателем, каждый вариант обладает преимуществами и негативными моментами. Чиппер, работающий на бензине, легче справляется с переработкой крупных веток. Для него характерна мобильность и независимость от удаленности источника питания. Но некоторые конструкции нуждаются в подключении к сельхозтехнике в виде мотоблока или трактора.

Электрический измельчитель веток садовый обладает меньшим весом, менее громоздкий и легче в эксплуатации. Недочеты – привязка к энергоресурсу и меньшая мощность. В зависимости от планируемых размеров органики, предназначенной для переработки, подбирают следующие двигатели:

• При низкой интенсивности работ с ветками до 20 мм в диаметре достаточно мощности в 1,5 кВт.
• Небольшой участок, где потребуется перерабатывать ветки толщиной до 40 мм, лучше оснастить измельчителем мощностью 3-4 кВт.
• Для крупных хозяйств, где часто возникает необходимость утилизировать ветки до 100-150 мм толщины, лучше сделать шредер с двигателем в 6 кВт.

Совет! При разносторонних садовых работах предпочтительно сделать шредер с двигателем 4 кВт. Для бензиновых моделей подойдет ДВС, мощность которого составляет 5-6 л.с.

Очередная особенность конструкции садовых шредеров – тип привода. Это функцию выполняет ремень, цепь или фиксация ножей осуществляется непосредственно к валу мотора.

Материалы и чертежи для создания собственного чиппера

Для самостоятельного изготовления садового измельчителя, где в качестве режущего механизма используются дисковые пилы, потребуется:

• Электромотор мощностью до 2 кВт.
• Фреза, обладающая крупными зубьями, или 10-15 шт. дисковых пил Ø 10-20 см.
• Ось с подходящим для дисковых пил диаметром.
• Разделение дисков в садовом измельчителе осуществляется шайбами толщиной 5-7 мм. Их внутреннее отверстие подбирается в зависимости от диаметра оси, а численность соответствует комплекту дисков.
• Функцию привода выполняет ремень со шкивами.
• Для станины подготавливается уголок.
• Стальные листы для приемного короба и направляющего раструба 5 и 3 мм соответственно.
• Два колеса для мобильности садового измельчителя.
• Дрель, болгарка, сварочный аппарат и набор крепежных деталей.

Существует множество конструкций садовых шредеров, например, измельчитель травы имеет отличия от приспособления для утилизации веток. Предлагаем на выбор чертежи садовых измельчителей:

Молотковый

Для дисковых пил



Для травы

Как смастерить измельчитель веток

Рассмотрим поэтапно, как сделать садовый измельчитель своими руками:

• Комплект из дисковых пил и шайб поочередно насаживается на вал. Его вытачивают на токарном станке или применяют деталь от коробки передач старого авто.
• Промежуток между дисками составляет порядка 10 мм. При меньшем зазоре ширина рабочей области сузится, больший промежуток спровоцирует заклинивание мелких веток.

  Внимание! Дисковые пилы фиксируются таким образом, чтобы зубья не располагались на одной черте. Их устанавливают со смещением или хаотично. При таком крепление нагрузка на вал и электродвигатель снижается, увеличивая ресурс садового измельчителя.

• Уголок или швеллер служит основой прочной рамы.
• Под местом монтажа электродвигателя оборудуется фундамент. Опора должна предусматривать перемещение двигателя с целью регулировки натяжения привода.
• Далее формируются постаменты для подшипников, здесь важно не допустить перекосов. Ось вала и электромотора должны находиться в параллельных плоскостях.
• Следующий этап создания садового измельчителя – формирование рабочего бункера. Емкость должна обладать достаточной прочностью, чтобы выдержать механическое воздействие разлетающихся частей веток. Пристального внимания заслуживает опорная пластина, в которую упирается при дроблении древесина.
• Если сделанный бункер обладает возможностью регулировки относительно режущих деталей, размер измельченной щепы может варьироваться. Например, в качестве топлива необходимы более крупные фрагменты, для компоста – мельче.

Для подачи веток требуется сделать раструб, глубина которого превышает длину рук. Он выполняет две функции:

• позволяет направлять древесину в садовый измельчитель под оптимально удобным углом в 90^о;
• эффективно защищает руки от повреждений.

Направлять древесные отходы к месту измельчения следует специальной доской, не стоит делать это своими руками.

Совет! Ветки фруктовых деревьев перерабатываются в садовом измельчителе отдельно от остального древесного мусора. Полученная щепа идеальное топливо для коптильни. Также не стоит смешивать древесину, предназначенную в качестве материала для копчения, с косточковых и семечковых сортов деревьев.

Измельчитель травы

Если работа на садовом участке не предполагает утилизацию толстых веток, а основные отходы составляет мягкая растительность, следует рассмотреть вариант как создать измельчитель травы. Вместо мощных зубьев пилы оборудуется режущая система по типу ножа для шинковки капусты. Принцип действия механизма изображен на чертеже далее:

Вращение дисковой фрезы на высоких оборотах позволяет отсекать от травы или тонких веток кусочки. Высокая производительность измельчителя обеспечивает быстрый процесс переработки ненужной растительности. Для работы потребуется:

• Круглая емкость в виде ведра или кастрюли справится с ролью рабочего бункера для садового измельчителя травы. Отсутствие толстых веток не требует особой прочности стенок садового измельчителя.
• Запчасти от старой вентиляционной системы, именуемой улиткой, отлично подойдут для сборки садового шредера. Электродвигатель, вал и корпус вентилятора – основные узлы, которые можно позаимствовать для собственной конструкции.
• В качестве режущей системы применяют металлический диск, в специальные прорези которого фиксируются ножи.

Опускаясь в прорези, мягкая растительность измельчается и выходит в боковое отверстие. Для этой конструкции важно обустроить подающий раструб так, чтобы конечности не могли соприкоснуться с фрезой.

Измельчитель травы садовый не нуждается в мощном электродвигателе, здесь достаточно мощности в 1 кВт, даже болгарка подойдет для этих целей. Подробности обустройства садового шредера для травы можно увидеть в следующем видеоматериале:

• Как правильно выбрать дрель для дома
• Как выбрать электролобзик
• Какой перфоратор выбрать для дома
• Выбираем электрические ножницы правильно

20 фотографий самодельных чопперов, за которые мы бы заплатили больше доллара за

Автомобили и мотоциклы родились в гаражах решительных людей, стремящихся сделать что-то новое. Точно так же каждый заказ начинался с того, что механик тенистого дерева брал с собой молоток и гаечный ключ, чтобы сделать что-то, чего больше ни у кого не было. Со временем люди начали зарабатывать на жизнь заказной работой, превращая свои уникальные творения в бренд и стиль с такими названиями, как чоппер и боббер. У каждого из них, конечно, есть свои особенности, поклонник может отличить чоппер, сделанный Арленом Нессом или Джесси Джеймсом.

Для тех, у кого есть небольшие познания в механике и много творчества, путь к уникальной машине по-прежнему останавливается в их гараже. В своем гараже они ограничены только имеющимися под рукой инструментами и представлением об идеальном байке в голове. Никаких переговоров с чужим видением или практикой, никаких ответов «эксперту» по дизайну. Просто чистая страсть и смазка локтей, чтобы создать поездку, которая идеально отражает гонщика. Они не только выпускают совершенно отличный мотоцикл, но и гордятся тем, что именно они построили свою машину. Они возложили руки на каждый дюйм велосипеда и приняли решение о том, каким он должен быть. Конечно, качество сборки не всегда может быть профессиональным или получить награду Риддлера, но оно по-прежнему гордится не только владением, но и мастерством. Это их велосипед. Никто другой.

Мы прославляем строителей гаражей двадцатью гаражными творениями, которые высоко и гордо несут самодельный флаг. Вот 20 вертолетов, построенных в гараже.

20 Нэйкед Дрэг Байк

через гаражбрюед. насколько это возможно. Дрэг-рейсинг в зачаточном состоянии, созданный Уолли Спарксом, и NHRA по своей сути были рождены в гараже, это была попытка дать хот-роддерам выход за пределы дорог общего пользования. Т

Его голый байк с мясистой задней шиной — это возврат к той эпохе с намеками на мотоцикл для спидвея на плоской трассе.

19 Простой хардтейл

via Garagebuild.com

Принцип чоппера заключался в том, чтобы убрать из мотоцикла беспорядок и ненужные элементы, любой намек на удобство или комфорт в пользу более простого, чистого и, в конечном счете, более подлого вида.

Один из способов по-настоящему избавиться от беспорядка состоял в том, чтобы избавиться от сложных соединений задней подвески на задней части и вместо этого приварить к задней части велосипеда сплошную заднюю часть или «хардтейл».

Езда на хардтейле не для слабонервных или людей с больной спиной, но для некоторых это небольшая цена за опрятный внешний вид.

18 Длинный и низкий

via Garagebuild.com

Знаменитый автомобильный дизайнер GM Харли Эрл охарактеризовал концепцию дизайна как «длинный и низкий», достигнув своего апогея в культовом Cadillac deVille 1959 года. Сами чопперы часто выбирают длинный и низкий вид этого фиолетового монстра с опущенным сиденьем, жестким хвостом и укороченным рулем.

Укороченные и обернутые трубы гарантируют, что ноги останутся в тепле, а соседи не заснут благодаря полному звуку V-Twin, беспрепятственно выходящего из выхлопной трубы.

17 High Bar

via Garagebuild.com

Руль — важный элемент любого кастом-байка, и философия в отношении того, куда он должен быть направлен, охватывает всю гамму. Кто-то предпочитает руль, который подходит им в расслабленной непринужденной манере езды, кто-то хочет, чтобы он был ненавязчивым по отношению к линиям мотоцикла, а кто-то считает, что он должен подчеркивать наклон переднего колеса.

Высокие перекладины или даже «вешалки для обезьян», перекладины настолько высокие, что руки упираются в голову всадника. Этот также имеет пружинное сиденье, чтобы компенсировать потерю задней подвески.

16 Обтекатель мотодельтаплана

via hotrod.com

Мнения о характере мотодельтаплана разделились. Для некоторых это слишком близко к машине, вы не можете разделить полосу и потерять часть той свободы, которая приходит на двух колесах. Для других это идеальный компромисс между катанием на открытом воздухе и стабильностью.

Кроме того, у него есть дополнительное удобство: больше места, чтобы оставить свой след в поездке. Этот имеет автомобильный двигатель с водяным охлаждением и несколько довольно оригинальных перевернутых колесных колпаков конца тридцатых или середины сороковых годов, чтобы придать этому трехколесному велосипеду уникальный вид крысиной удочки.

15  Британская говядина

через knucklebusterinc.com

Согласно общепринятому мнению, США построили чоппер, а Британия — каферейсеры. Оба стиля имеют схожую эстетику в том, что они упрощают свои поездки, разница заключается в том, что кафе-рейсеры созданы для скорости, а чопперы созданы для круизов.

Сцена кастомных велосипедов выросла в основном из ветеранов Второй мировой войны, которые искали выход для стресса, который они привезли домой с войны, поэтому «союзные» велосипеды были ранними обычаями. Велосипед Марлона Брандо в фильме «Дикие» был триумфом, поэтому этот чоппер BSA идеально вписывается в него.

14 Green Machine

via knucklebusterinc.com функции. Для некоторых это то, за что пассажир может держаться, как на этом байке, у которого есть вторая подушка на крыле в дополнение к одиночному седлу.

Однако чаще всего его использовали для привязывания сумок или груза для людей, отправляющихся в долгий круиз. Он также имеет вид «hiboy» с рамой, поднимающейся вперед, чтобы удлинить переднюю вилку и придать велосипеду вид с высокой передней частью и низкой задней частью, как если бы он откидывался назад.

13 Tubular

via pinterest.com

Модификация рамы, как правило, является частью большинства гаражных обычаев, но для этого мотоцикла с двигателем Yamaha этого было недостаточно. Этот минималистский стиль доведен до логического конца благодаря конструкции рамы из одной трубы.

Он даже избегает обычного бензобака, обычно в таких конструкциях труба рамы слишком велика, чтобы вместить любой газ, необходимый велосипеду.

Небольшие светодиодные фонари в местах, где обычно находится бензобак, сохраняют минималистичный вид, а одиночное сиденье, ненадежно подвешенное над задним колесом, означает, что этот велосипед не для слабых рук.

12 Белоснежный трехколесный велосипед

via pinterest.com

То, что вы можете добавить больше к трехколесному велосипеду, не всегда означает, что вы должны это делать. Так же, как трайк с автомобильными крыльями, этот заимствован из раннего вида хот-рода с белыми радиальными стенками и имеет руль с обезьяньим подвесом.

Все остальное на велосипеде, однако, совершенно минимально, вплоть до снятия кожуха привода. Не ездите на этом велосипеде в штанах, обрезанных сапогами, если только они не заправлены в ваши ботинки. Любой вид заднего отсека, который обычно есть на мотодельтапланах, также был удален из-за голой задней оси.

11 Приветствуем классику

через tcbroschhoppers.com

Этот строитель вернулся к корням американского чоппера с этим велосипедом с изогнутыми рулями, жестким хвостом, стержнем и раскраской в ​​стиле 70-х на арахисе. стильный бензобак. Самый большой разрыв с традициями на этом байке — это японская силовая установка с двигателем Yamaha, в то время как двигатель Triumph или BSA был бы в вертолете начала 50-х годов.

Пуленепробиваемый двигатель Yamaha 650 напоминал ранние двигатели Triumph, но с ним было легче работать и он был более надежным.

10 Wasteland Special

via the-rocketman.com

Некоторые люди начинают с обычного велосипеда и урезают его по своему вкусу. Некоторые люди начинают с идеи мотоцикла и собирают все, что у них есть под рукой, чтобы собрать что-то похожее на мотоцикл.

Этот лоскутный автомобиль с двигателем автомобиля является последним, и в конечном итоге он выглядит как модель А, которая была направлена ​​​​вплоть до двух колес. В комплекте с квадратными направляющими рамы и капотом двигателя в старинном стиле это совершенно уникальный мотоцикл. Однако безопасность езды может быть другой проблемой.

9 Гондольный трехколесный велосипед

via the-rocketman.com

На самом деле это может быть еще одно полностью индивидуальное создание рамы. В какой-то момент гондола или рикша были способом перевезти кого-то со средствами по переполненному городу, либо символом статуса, либо способом заставить туристов потратить немного больше, чтобы проехать несколько кварталов. Через некоторое время для перемещения этих двухместных ящиков стали использовать велосипеды.

Этот строитель добавил один к своему мотодельтаплану, чтобы поездка стала по-настоящему выдающейся. Неясно, могут ли они видеть эти боковые зеркала изнутри кабины, и ветер ограничивает скорость, с которой вы можете комфортно ехать, но это определенно выдающаяся поездка.

8 Power Ride

via the-rocketman.com

Преимущество велосипеда в производительности перед автомобилем заключается в соотношении веса и мощности. Это достаточно драматично, что двигатели не должны быть намного больше, чем 1 литр, чтобы обеспечить мощность очистки лица. То, что вам не нужно больше, не означает, что вы не можете использовать больше.

Для некоторых установка двигателя небольшого автомобиля на велосипеде является высшим выражением высокой мощности при небольшом относительном весе.

С небольшим V8, оседланным между двумя удлиненными колесами, этот круизер, вероятно, съедает старты стоп-сигнала.

7 Триумфальный поплавок

via thebullitt.com

Поплавок — это разновидность чоппера, в которой ценится более низкий срез. Вместо высоких рулей и длинной наклонной передней части они укорочены или «укорочены», чтобы выглядеть проще, меньше (в основном) и чище. Этот Triumph — чистый пример философии боббера.

Нет переднего крыла, достаточно заднего крыла, чтобы у водителя не образовалась «полоса скунса» на спине из-за дорожной грязи, поднятой сзади, велосипед прост и урезан, даже включая клипсы на руле, чтобы сохранить профиль. низкий.

6 Springer

via waltpix.com

Длинная передняя вилка — один из самых узнаваемых элементов классического чоппера. Ранние чопперы использовали переднюю вилку «пружина», чтобы придать своей ведущей шине такой длинный и низкий вид. В нем используются две вилки: одна длинная нижняя вилка, которая находится под ступицей, и вторая подпружиненная вилка над той, которая обеспечивает амортизацию переднего колеса.

Благодаря этому вилка выглядит не только длиннее, но и ниже, благодаря чему велосипед выглядит так, как будто он сидит еще ниже. Двухместное сиденье позволяет пассажиру видеть за водителем.

5 Super Rake

via waltpix.com

Для некоторых производителей чопперов длина грабель является почетным знаком на их мотоциклах, чем длиннее, тем лучше. На длинных граблях труднее ездить, но они придают байку драматичный вид, а то, что на нем может ездить только строитель, является предметом гордости.

Изюминкой этого длинного измельчителя являются соответствующие грабли на выхлопных трубах.

Длинные трубы — это обычное дело, обычно они выступают прямо сзади, но изгибы вверх не редкость, и их соответствие углу вилок придает этому байку законченный вид.

4 Базовая модель Yamaha

через xs650chopper.com

Yamaha XS650 70-х годов – фаворит среди сборщиков на заказ. По сути, это была копия более ранних британских мотоциклов, но без специальных инструментов, необходимых для гаечного ключа на часто загадочном Triumph.

Гонщики кафе и строители чопперов собрались на популярном японском байке, чтобы создавать собственные творения. С нестандартной рамой и простой черной окраской это прекрасный пример универсальности велосипеда XS650. На вкус это переднее колесо немного толстовато для вертолета с граблями, но сборка в домашних условиях зависит от предпочтений строителя.

3 Beach Bar Bobber

via xs650chopper.com

Еще один Yamaha XS650 с совершенно другим внешним видом подчеркивает универсальность платформы. Этот боббер имеет другой стиль руля — пляжный руль. Пляжные бары, возможно, являются наиболее удобным вариантом для круиза, в котором руки гонщика находятся на ширине плеч в расслабленной широкой стойке, хотя иногда они могут ограничивать возможности разделения полосы движения.

Благодаря более широкой посадке переднее колесо большего размера не выглядит неуместным. Строитель выбрал незаконченный «крысиный вид», призванный напомнить ранние хот-роды.

2 Naked Yamaha

через xs650chopper.com

Наконец, еще один совершенно другой взгляд на почтенную Yamaha, этот нейкед имеет вид высокой вилки с простотой боббера и хардтейла. Золотая рама с неокрашенным баком придает ему приятный сырой вид, а пропорции позволяют современным шинам не выглядеть совершенно неуместно.

Передние рычаги управления, основные элементы вертолетов всех форм, придают велосипеду расслабленную посадку, а ноги водителя вытянуты к краю рамы.

В этой модели используются прямые рули, в которых руки всадника закинуты за ноги, что обеспечивает классическую посадку круизера.

1 Измельчитель дров

via ibtimes.co.uk

Для большинства людей, которые делают велосипеды на заказ, речь идет о гибке и сварке стали по их желанию. Некоторым людям лучше подходят другие материалы, например дерево. Это восточноевропейское творение сделал такой человек.

Дерево не является чем-то необычным в конструкции, ранние автомобили часто использовали дерево в своих конструкциях.

Компания Morgan по-прежнему производит автомобили с деревянными шасси. Немногие, если вообще кто-либо, зашли так далеко, чтобы сделать большинство своих аттракционов из дерева, что сделало это домашнее творение по-настоящему выдающимся.

Источники: xs650.com, the-Rocketman.com, garagebuilds.com

Домашний мини-вертолет ｜ Tiktok Поиск

Tiktok

upload

ADHD_DADDY

MINIMIN

. #минибайки #MotorCycles #Custombuild #welding #Fabrication #HARLEY #RATROD

61 LILE #сборка на заказ #сварка #изготовление #harley #ratrod». оригинальный звук

866 просмотров|

оригинальный звук — Camm

tariqserle

Tariq

Самодельный мини рокер чоппер #fyp #ebikes #ownbuild #diy #viral #redlight #greenlight #watch #funny #bmx #electricbike #chopper

152 лайка, видео в TikTok от Тарика (@tariqserle): «Самодельный мини-вертолет #fyp #ebikes #ownbuild #diy #viral #redlight #greenlight #watch #funny #bmx #electricbike #chopper». Red Light Green Light (Игра кальмаров) — GameboyJones и музыкальность.

6742 просмотра|

Red Light Green Light (Squid Game) — GameboyJones & Musicality

freakhomebody

Ebtehal Sharaf

Peanut butter recipe #اتبسطوا #fypシ #tiktokcookbook #lunchbox #healthyrecipes #cookwithme #morning

8,8 тыс. лайков, 47 комментариев. Видео TikTok от Ebtehal Sharaf (@freakhomebody): «Рецепт арахисового масла #اتبسطوا #fypシ #tiktokcookbook #lunchbox #healthyrecipes #cookwithme #morning». оригинальный звук — Эбтехаль Шараф.

267,2 тыс. просмотров|

original sound — Ebtehal Sharaf

luminjtcm7b

lumingfei

#hotvideo #homemade #minichopper #tiktokshop #kitchenhacks

TikTok video from lumingfei (@luminjtcm7b): «#hotvideo # самодельный #minichopper #tiktokshop #kitchenhacks». 蹦迪神曲 (DJ版) — 2002+2002 搬运工.

559 просмотров|

蹦迪神曲 (DJ 版) — Y2002+Y2002搬运工

adhd_daddy

Camm

Запуск мини -вертолета 🔧 #minibikes #welding #Fabrication #Minibike #GOKART #Drifttrik #diyproject #chopper #ratrod #pitbike

1.4K лайков, 22 комментариев. Видео в TikTok от Camm (@adhd_daddy): «Запускаем мини чоппер 🔧 #минибайки #сварка #изготовление #минибайк #гокарт #дрифттрайк #кастом #внедорожник #дюны #rzrlife #diyproject #чоппер #ратрод #питбайк». Оригинальный звук Mini Chopper Build — Camm.

37,6 тыс. просмотров|

original sound — Camm

dominicyeeye2

Dominic Amplo

Part 1 #FORDfortheBuilders #LIKEABOMBSHELL #mini #chopper #fyp #minibike

153 Likes, TikTok video from Dominic Amplo (@dominicyeeye2): «Часть 1 #FORDfortheBuilders #LIKEABOMBSHELL #mini #chopper #fyp #minibike». Первая часть сборки мини-чоппера | Время поиграть с листовым металлом Devil Eyes — Hippie Sabotage.

4276 просмотров|

Дьявол Глаза — Саботаж хиппи

ogbankboy4

Horry Garland

Mini Checper Строитель Видео TikTok от Horry Garland (@ogbankboy4): «Сборка мини-чоппера, часть 1 #minichopper #fyp #Custom #paint #chopper #bikes». Сборка вертолета, часть 1. Тяжелая работа — полевые записи сержанта-инструктора США.

2227 просмотров|

Тяжелая работа — Полевые записи сержанта-инструктора США

mazda009us

BrainfooTV

Little Chopper — Самодельная безвредная гильотина / ЧАСТЬ 1 1″. Little Chopper — самодельная безвредная гильотина ЧАСТЬ 1 Музыкальная тема Хэллоуина — Ultimate Halloween Bash.

1352 просмотра|

Музыкальная тема Хэллоуина — Ultimate Halloween Bash

nithi09091989

Nithi

Me as an adult loved it too 😉💕 #babyfood #babyfoodideas #babyfoodrecipes #toddlerfood #toddlerfoodideas #minichopper #minichopperportable #caramudah #easyway #homemade #diy #jomnithishare

7,1 тыс.
