Инструкция терморегулятора для теплого пола: Как настроить терморегулятор, на примере E 51.716

Установка терморегулятора теплого пола своими руками

Система подогрева пола позволяет поддерживать комфортный микроклимат в помещении, предоставляя владельцу возможность самостоятельного определения необходимой температуры. Для управления интенсивностью обогрева подобного рода системы комплектуются прибором, известным как терморегулятор.

Установка терморегулятора теплого пола

При желании с установкой упомянутого устройства можно справиться собственными силами. Исполнитель изначально должен настроиться на серьезность и ответственность предстоящего мероприятия, не забывая, при этом, о положениях техники безопасности.

Содержание

1. Основные сведения о терморегуляторе для теплого пола
2. Подготовка к работе
3. Нюансы монтажа разных видов терморегуляторов
4. Полезная информация об электропроводах
5. Ключевые положения техники безопасности
6. Поэтапная инструкция по монтажу регулятора
7. Видео – Установка терморегулятора теплого пола

Основные сведения о терморегуляторе для теплого пола

В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

Температурный датчикТемпературный датчик должен быть смонтирован в гофротрубке

Современные термостаты имеют возможность программирования, что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемыйКлассический вариант комнатного терморегулятора для теплого пола с выносным датчиком температурыТерморегулятор ELECTROLUX ETA-16

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Терморегулятор Thermoreg TI-200. Инструкция

Терморегулятор Thermoreg TI-200

Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу

UTH-150 Euro type

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

Снятие передней панели

Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательностью.

Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

• гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
• отвертку;
• крепежные винты;
• монтажную коробку;
• уровень;
• индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Нюансы монтажа разных видов терморегуляторов

Изучая инструкцию к выбранному терморегулятору, обратите внимание на заявленный производителем показатель площади обслуживания. Если вы планируете установить прибор в большом помещении, целесообразно будет разделить пространство на несколько областей и установить для каждой из них свой температурный регулятор. В противном случае устройство может попросту не выдержать подаваемую нагрузку и в его использовании не будет никакого смысла.

Регуляторы могут иметь разную конструкцию и функциональность. В зависимости от этого будет несколько различаться порядок установки устройства. Информация по этому поводу приведена в таблице.

Таблица. Отличия основных параметров терморегуляторов

Параметры	Пояснения
Конструкция термостата	В продаже представлены встраиваемые и накладные устройства. Монтаж встраиваемого регулятора предполагает необходимость создания технологического отверстия в выбранной стене. В случае с накладным прибором отверстие делать не придется.
Особенности управления	Производители предлагают приборы с выносными и встроенными температурными датчиками. Также доступны комбинированные модели, оснащенные датчиками обоих типов.
Функциональные возможности	Ранее отмечалось, что регулятор может иметь функции программирования либо же быть без таковых. Специалисты рекомендуют по возможности пользоваться настраиваемыми приборами, т.к. они обеспечивают более комфортные, экономные и в целом эффективные условия использования теплого пола.

В коробку вводится несколько проводов, изоляция которых имеет разную окраску. В соответствии с общепринятыми положениями, на ноль заходит провод голубого цвета, фаза соединяется с проводом в черной изоляции, а заземление обеспечивается посредством провода в желто-зеленой оболочке.

Обратите внимание на цвет проводов

Найти фазу можно при помощи специального сетевого индикатора. Также в процессе подготовки вы должны измерить уровень напряжения, создаваемый между нулем и фазой. Нормальным считается показатель в 220 В.

Соединение проводов

Вы должны обрезать провода главного греющего кабеля, а также питания. Это можно сделать при помощи острого ножа либо специальных кусачек. Кабели необходимо обрезать таким образом, чтобы они выходили из монтажной коробки приблизительно на 5 см.

Провода нужно зачистить. Если выполняется установка устройства с безвинтовым соединением, информация о рекомендованной длине данной зачистки будет приведена на корпусе прибора. Следите, чтобы зачищенные концы кабелей не соприкасались. Для соединения заземляющего провода с оплеткой греющего кабеля воспользуйтесь пайкой либо клеммой.

Далее вам нужно подключить питающий провод к устанавливаемому термостату. Схема подключения системы приводится в руководстве производителя либо на корпусе устройства. Для разных устройств она будет отличаться, поэтому уточните данный момент в индивидуальном порядке.

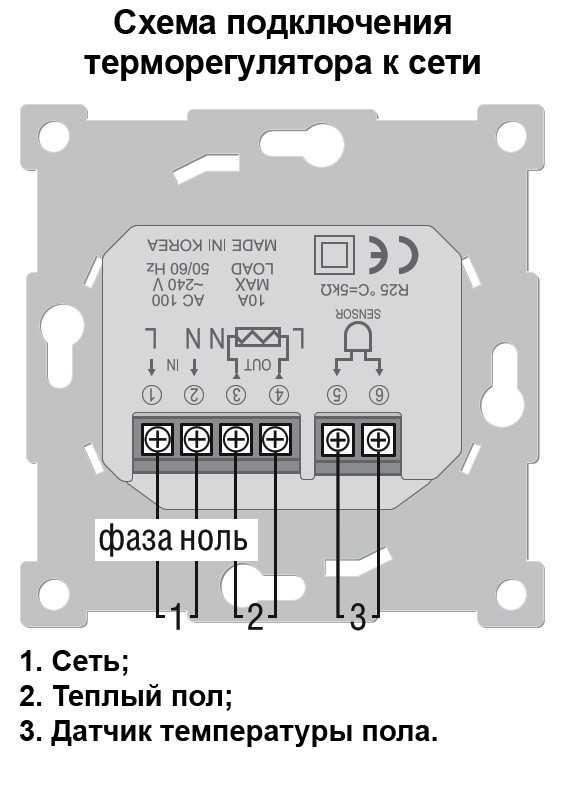

Подключение терморегулятора

Заведите фазный провод на соответствующий контакт устанавливаемого устройства. Узнать нужный контакт можно по маркировке латинской буквой L. Кабель нуля подавайте на клемму, обозначенную буквой N. Будьте внимательны: в продаже представлены системы, в которых на N-клемму предусматриваетс

я подсоединение основного греющего кабеля обустраиваемой системы. Уточните эту информацию в руководстве производителя перед выполнением работы.

Соедините датчик температуры с sensor-клеммами. Как отмечалось, данный датчик располагается в гофрированной трубе. Если он изначально не вставлен в трубку, вам нужно сделать это самостоятельно.

Установка термодатчика – размещение в гофротрубкеУстановка термодатчика

Ключевые положения техники безопасности

Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:

• перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
• не включайте в электросеть разобранное устройство;
• не используйте регулятор при температуре выше +40 и ниже -5;
• не допускайте запыления термостата;
• не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
• не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
• не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.

Поэтапная инструкция по монтажу регулятора

Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.

Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

Фото штробы в стене, соединяющей пол с терморегуляторомШтроба должна быть 20х20 мм

Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

Схема прокладки проводов в гофре

Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

Подключение терморегулятора теплого пола

Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

Проверка системы

Важно! Специалисты рекомендуют принимать систему теплого пола в постоянную эксплуатацию минимум спустя 3-4 недели после заливки стяжки и укладки плитки, если она была выбрана в качестве финишного декоративного покрытия. Под воздействием тепла заливка может попросту растрескаться.

Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

Удачной работы!

Видео – Установка терморегулятора теплого пола

конструкция, виды, монтаж своими руками

Теплый пол – это довольно сложная, слаженно работающая система, состоящая из нагревательного элемента, теплоносителем в котором, в зависимости от типа, может быть электрический ток или горячая вода. Наиболее популярны теплые полы, работающие от электричества. Монтаж этого типа системы подразумевает монтаж не только проводов, которые будут отдавать тепло, но и терморегулятора. Также устанавливается и датчик теплого пола.

Датчик теплого пола

Как подключить датчик теплого пола

Содержание статьи

• 1 Особенности работы
• 2 Особенности и преимущества использования
• 3 Виды термодатчиков для теплого пола
• 4 Функции и выбор терморегулятора
• 5 Плюсы и минусы терморегуляторов
• 6 Датчик и регулятор температуры полов – как выбрать и установить
• 7 Выбор датчика теплого пола в зависимости от напольного покрытия
• 8 Монтаж терморегулятора и датчика
  • 8.1 Видео – Как подключить систему пола к терморегулятору
  • 8.2 Видео – Установка термодатчика
• 9 Замена температурного датчика
• 10 Как быть если датчик не установлен

Особенности работы

Термодатчик – это одна из важнейших элементов, входящих в систему подогрева полов. Это проводник из меди, покрытый изоляционным материалом, конец датчика с целью защиты от различных внешних воздействий закрыт специальной колбочкой. Принцип работы устройства прост: датчик самостоятельно определяет температуру пола (при нагреве сопротивление устройства уменьшается) и затем сообщает полученную информацию терморегулятору.

Электрический теплый пол

Далее терморегулятор в зависимости от полученных данных – высокой или низкой температуры – автоматически включает/выключает систему нагрева полов. Обычно устройство срабатывает, если температура опускается ниже заданной отметки всего на 0,5 градусов. В целом, частота цикла «включить-выключить» зависит от нескольких факторов – это толщина стяжки, вид покрытия, температура нагрева воздуха в помещении, наличие или отсутствие утеплителя.

Датчик температуры теплого пола

На заметку! Термодатчик может располагаться на разном расстоянии до регулятора температур. Его информативность в этом случае практически не меняется.

Таким образом, эти устройства – и датчик, и регулятор – помогают создавать благоприятный микроклимат в помещении, управляя всей системой подогрева полов.

Термодатчик для теплого пола

Особенности и преимущества использования

Установка датчика температуры и терморегулятора в системе теплого пола необязательна. Но специалисты настоятельно рекомендуют не пренебрегать ими. Наличие этих маленьких, но важных приборов необходимо для правильной работы обогрева. Дело в том, что отсутствие термодатчика не позволит контролировать температуру нагрева полов, что может негативно сказаться на состоянии напольного покрытия в результате нарушения условий эксплуатации.

Термостат для теплого пола RTC 70.26

Например, ламинат и ковролин не должны эксплуатироваться при высокой температуре – допустимый показатель нагрева покрытий составляет всего +30 градусов. При превышении и ламинат, и ковролин начинают выделят в атмосферу соединения, что могут оказать негативное влияние на здоровье человека. Также ламинат склонен к деформации при значительном перегреве ламелей. Если в систему вмонтирован термодатчик, то при достижении определенного показателя температуры подогрев полов отключается, а покрытиям ничего не грозит.

Также устройство помогает контролировать расходы электроэнергии, а значит, значительно экономит средства, которые идут на оплату коммунальных счетов.

Терморегулятор — это устройство, контролирующее температуру теплого пола

Виды термодатчиков для теплого пола

К выбору термодатчика, который подойдет в конкретной ситуации, нужно подходить со всей ответственностью. И для начала следует изучить, какие виды этих устройств существуют.

Встраиваемый программируемый терморегулятор для теплого пола с ЖК дисплеем Lavita

На заметку! В большинстве случаев датчики для теплых полов идут в комплекте с терморегуляторами, что облегчает их монтаж и настройку.

Таблица. Типы датчиков для теплого пола.

Тип	Характеристика
Внешний	Такой датчик устанавливается там, где нет ветра и сквозняка, а также где он не подвергнется воздействию солнечных лучей. В противном случае показатели прибора будут неточными. Этот тип измеряет температуру воздуха вокруг себя.
Внутренний	Монтируется непосредственно в поверхность, которая будет подогреваться.

датчик для теплого пола

На заметку! Существуют виды терморегуляторов, которые сразу снабжены двумя термодатчиками. Считается, что в работе подобная система намного надежнее, чем обычная.

Сенсорный терморегулятор

Функции и выбор терморегулятора

Терморегулятор – тоже очень важное устройство, которое используется при монтаже системы нагрева полов. Он будет обрабатывать показатели, которые передает ему термодатчик, и, в зависимости от них, управлять системой.

Основные виды терморегуляторов

Функции терморегулятора:

• управление системой подогрева;
• контроль и поддержание оптимальной температуры пола;
• процесс контроля затраченной электроэнергии;
• оптимизация и улучшение работы подогрева полов.

Терморегулятор Warmehaus TOUCHSCREEN

На заметку! Затраты электроэнергии всей системой обычно соответствуют ½ ее мощности. Таким образом, можно вычислить примерные расходы.

Компактный удобный терморегулятор теплого пола Termo+ A008 16A с программированием на неделю

Таблица. Типы терморегуляторов.

Тип	Характеристика
Электронно-механический	Самый простой вид устройства и доступный по цене. Его основной рабочий элемент – особая пластина из металла, она реагирует на изменение температуры. При остывании системы, как только кривизна пластинки становится такой, что та прикасается ко второму контакту, происходит включение системы. Конкретное значение температуры обогрева полов установить устройство не позволит.
Электронный	Работает устройство так: оно оборудовано специальным элементом, который вырабатывает особый сигнал. Мощность напрямую зависит от показателей температуры окружающей среды. Такие терморегуляторы позволяют задать точную температуру подогрева, иногда даже до долей градуса. Управление устройством производится при помощи кнопок и маленького дисплея. Более дорогие и сложнее в управлении, чем предыдущие.
Программируемый	Самый дорогой тип термодатчика, зато позволяет задать определенные параметры, при достижении которых терморегулятор будет включать или выключать всю систему. Такое устройство позволит создать в квартире микроклимат, подходящий конкретному человеку. При этом программируемый терморегулятор можно настроить таким образом, чтобы он запускал систему в строго отведенное время. То есть он может подогревать полы непосредственно перед приходом владельца домой, не тратя электроэнергию во время его отсутствия в помещении. Однако в ванной комнате использовать его нецелесообразно.

Опытные мастера рекомендуют при монтаже устанавливать терморегулятор программируемый. Затраты на него быстро окупятся во время отопительного сезона, когда счета за электроэнергию будут в разы увеличиваться по сравнению с теплым периодом года.

Терморегулятор для теплого пола TOP FLOOR M6.716

Существуют также терморегуляторы с ограничителем. Этот тип устройства срабатывает в зависимости от максимально/минимально допустимой температуры. Его основные функции – не дать полу перегреться или слишком остыть.

Есть регуляторы и с сигнализацией. Если датчик зафиксирует перегрев покрытия, то устройство сообщит о нарушении владельцу дома при помощи специального сигнала.

Схема подключения механического термостата для водяного теплого пола

Плюсы и минусы терморегуляторов

Несомненно, использование термодатчика и терморегулятора уже само по себе является большим плюсом для работы всей системы теплого пола.

Цветовые схемы терморегулятора для теплого пола Thermoreg TI 970

Однако у каждого вида устройства имеются свои достоинства и недостатки.

1. Достоинства электромеханических устройств – универсальность, простота в использовании, высокие показатели надежности и невысокая стоимость. К тому же при необходимости этот тип устройства легко починить или заменить самостоятельно. Главный недостаток – необходимость управления системой вручную. На температуру окружающей среды она не реагирует.
2. Электрический терморегулятор (вместе с датчиком) оборудован дисплеем, демонстрирующим рабочие показатели. Также его достоинство в возможности задавать точные температурные значения.
3. Недостатки программируемого терморегулятора – высокая цена, сложность в эксплуатации. Но зато управлять некоторыми моделями можно даже при помощи телефона или компьютера.

Механический терморегулятор

В каждом отдельном случае может использоваться наиболее удобный терморегулятор. Например, электромеханические приборы с целью экономии средств можно применять в ванной, туалете и других помещениях небольшого размера и где человек не находится на протяжении длительного времени. А вот программируемые – это лучший вариант для гостиных, детских, спален.

Датчик температуры теплого пола

Датчик и регулятор температуры полов – как выбрать и установить

Выбор термодатчика и терморегулятора для монтажа в систему теплого пола следует делать правильно. Тут важно оценить основные показатели и требования к эксплуатации.

1. Мощность. Этот показатель устройства должен обязательно соответствовать требованиям и нагрузке системы теплого пола. В противном случае прибор не будет работать правильно. Если система подогрева полов мощнее самого терморегулятора, то придется между ними дополнительно устанавливать магнитный пускатель, чтобы он защитил устройство от чрезмерной нагрузки.

   Удобное расположение терморегулятора

2. Набор функций. Что нужно от теплого пола? Все пожелания владельцев квартиры в этом случае важно учитывать, т. к. это позволит не только определиться с типом устройства и его функциональностью, но и обеспечит более рациональное и эффективное использование выбранного прибора.
3. Простота использования. Если программируемый датчик кажется слишком сложным, то не стоит его покупать даже с учетом всей его функциональности. Например, пожилым будет трудно с ним разобраться.
4. Простота подключения и внешний вид. И датчик, и регулятор должны не только быть простыми в монтаже, но и вписываться в интерьер. Так что внешний вид тоже играет роль.

Возможность подключения терморегулятора позволяет сочетать комфорт и энергосбережение

На заметку! Существуют виды терморегуляторов, которые могут фиксировать данные датчиков, расположенных сразу в двух зонах (комнатах). Иногда целесообразно приобретать именно такие устройства.

Выбор датчика теплого пола в зависимости от напольного покрытия

В зависимости от типа напольного покрытия, следует использовать определенные типы датчиков. Существуют следующие виды устройства.

1. Укладывается под мягкое покрытие (ковролин, линолеум, паркет, ламинат). Датчик в этом случае представляет собой маленький цилиндр, закрепленный на конце специального кабеля. Монтируется только после полного высыхания бетонной стяжки, в которой затем специально для прибора делается небольшая канавка.
2. Укладывается под твердое покрытие. Более крупный элемент, имеет специальную гелевую оболочку, оберегающую устройство от ударов и механических повреждений.

Установка терморегулятора для пленочного теплого пола

Монтаж терморегулятора и датчика

Монтаж этих двух устройств довольно прост и, как правило, даже у новичков не возникает никаких проблем, если они действуют в соответствии с инструкцией. Подключить термодатчик можно двумя способами.

1. Напрямую. В этом случае сам нагревательный кабель объединяется в одной связке с терморегулятором.
2. С использованием распаечной коробки. В этом случае от терморегулятора до распаечной коробки прокладывается один кабель, а затем к нагревательному элементу – уже другой.

Монтаж навесного терморегулятора теплого пола

Чтобы подключить систему контроля температуры, следует организовать отдельную линию от электрического щитка. Для этого прекрасно подойдет медная проводка сечением 2,5 мм².  Далее в стене штробится канавка, в которую будут укладываться гофры с проводом от термодатчика и нагревательным кабелем.

Шаг 1. Провод, на конце которого установлен термодатчик, просовывается в гофрированную трубку подходящего диаметра.

Кабель просовывается в гофрированную трубку

Шаг 2. Провод датчика также выводится из другого конца гофры.

Выведение провода из другого конца трубки

Шаг 3. Окончание трубки, где находится сам датчик, закрывается специальной заглушкой из пластика. Это необходимо для того, чтобы туда ничего не попало, в том числе строительная смесь, которой будет заливаться система.

Установка пластиковой заглушки

Шаг 4. Конец трубки с датчиком фиксируется между двумя отопительными контурами прямо посередине. Он закрепляется при помощи пластикового хомута или специальной ленты. При этом место установки датчика выбирается так, чтобы он был сравнительно недалеко от самого терморегулятора, желательно, чтобы имелась возможность относительно простого доступа к датчику. Оптимальное расстояние от прибора до стены – 50-60 см.

Фиксация конца трубки

Внимание! Термодатчик не должен располагаться близко к отопительным приборам или каминам, печам. В противном случае будут отмечаться погрешности в показаниях.

Шаг 5. Трубка от места расположения регулятора выводится в пол в специальной проштробленной канавке. Ее изгиб у пола не должен быть резким – не менее 5 см.

Выведение трубки в пол

Шаг 6. Канавка в стене после укладки в нее всех проводов и гофрированной трубки заделывается цементным раствором.

Канавка заделана раствором

Шаг 7. Провода необходимо облудить.

Далее провода нужно облудить

Шаг 8. После этого провода подсоединяются к терморегулятору. Регулятор устанавливается на свое место – отверстие в стене над канавкой для проводов.

Подсоединение проводов к терморегулятору

Шаг 9. Все электрические соединения проверяются, а затем на одну минуту система теплого пола включается. Это позволит проверить ее работоспособность.

Установленный терморегулятор

Шаг 10. Если все работает, то на панели терморегулятора загорится сигнальная лампочка, а также произойдет нагрев системы пола. На зарисованной схеме теплого пола обозначается место установки термодатчика.

Пример схемы теплого пола

Видео – Как подключить систему пола к терморегулятору

Видео – Установка термодатчика

Замена температурного датчика

Если термодатчик теплого пола вышел из строя, то его придется заменять. В противном случае терморегулятор не сможет управлять системой подогрева. Причину поломки поможет выяснить диагностика тестером. Как правило, он выявляет две причины неисправности – обе они связаны с контактами (либо он есть там, где не надо, либо отсутствует там, где нужен).

Тестер электронный

Первым делом тестируются входные провода – для этого придется разобрать корпус регулятора. При включенном электропитании тестером проверяется наличие напряжения в проводах. Если питания нет, значит, какой-то из выключателей не работает – тогда проверяется работоспособность приборов в сети до места установки регулятора. Если напряжение есть на контактах входных, то проверка продолжается уже на выходных. От регулятора при выключенном токе отсоединяются провода теплового контура. Если в этом случае при включенной энергии напряжения на выходных проводах нет, то поломка таится в блоке управления или в самом датчике. Сопротивление датчика проверяется при помощи омметра. Если датчик не работает, его нужно демонтировать по возможности и установить новый.

Подключение терморегулятора к теплому полу

Внимание! Починить датчик нельзя, его можно только заменить на новый. При этом придется покупать и новый регулятор.

Как быть если датчик не установлен

Использовать систему теплого пола без датчика температуры рискованно – можно испортить напольное покрытие. Решить проблему можно несколькими способами.

1. Оснащение системы датчиком воздуха (возможен монтаж только для кабельной системы подогрева. Мощность нагревательного контура должна быть равна 170 Вт/м²).
2. Установка датчика в стяжку (необходимо штробление пола с высокой точностью проведения работ, чтобы не повредить систему подогрева).

Датчик температуры теплого пола в середине комнаты

Во время монтажа системы теплого пола установить и термодатчик, и регулятор довольно просто. Сложнее произвести работы, если устройствами в свое время пренебрегли, а потом поняли, что они все-таки необходимы. К счастью, все поправимо.

InfraFloor — Системы лучистого обогрева пола

Программируемый термостат — AUBE серии Th215

• 120 В или 240 В Серия Th215
• 15А резистивный
• Макс. нагрузка 120В = 1800 Вт; 240 В = 3600 Вт
• 4 периода времени/день, 2 настройки температуры
• Встроенный GFCI класса A 5 мА с тестовой лампой GFCI
• Выбираемый 12-часовой (°F) или 24-часовой (°C) формат
• Три режима контроля температуры – температура окружающей среды, температура окружающей среды с ограничением по нижнему пределу и этаж
• Переключатель ON/Standby позволяет отключить термостат в конце отопительного сезона для дополнительной безопасности
• Временный байпас позволяет переопределить температуру без изменения программы
• Усовершенствованный контроль температуры обеспечивает полный тепловой комфорт пола за счет минимизации колебаний температуры
• Резервное копирование без батареи означает отсутствие перепрограммирования расписания после отключения электроэнергии
• Реле с эпоксидной звукоизоляцией: бесшумная работа
• 3 года гарантии производителя
• Размеры: 4,9×2,8×0,9 дюйма (124x70x23 мм)
• Сделано в Китае

Контроль температуры

• Диапазон температур: +40/+104°F (+5/+40°C) в диапазоне нижней уставки (режим F)
• Точность: ±1,0°F/0,5°C
• 7 дней, 4 периода/день; 2 настройки
• Предварительно запрограммированы на предлагаемые настройки — или сбросьте свои личные настройки
• Шкала F° или C°.

Простые соединения

• Подходит для коробки с одинарным блоком, но для большего рабочего места рекомендуется использовать двойной блок
• Размеры задней соединительной коробки: 1,6875″ Ш x 2,625″ В x 15/16″ Г
• Простые соединения с проволочной гайкой

Брошюры, руководства и спецификации

Инструкции:

Купить

Ручной термостат — AUBE серии Th214

• 120 В или 240 В Серия Th214
• 15А резистивный
• Макс. нагрузка 120В = 1800 Вт; 240 В = 3600 Вт
• Встроенный GFCI класса A 5 мА с тестовой лампой GFCI
• Выбираемый 12-часовой (°F) или 24-часовой (°C) формат
• Три режима контроля температуры – температура окружающей среды, температура окружающей среды с ограничением температуры пола и температура пола
• Переключатель ON/Standby позволяет отключить термостат в конце отопительного сезона для дополнительной безопасности
• Расширенный контроль температуры обеспечивает полный комфорт за счет минимизации колебаний температуры
• Реле с эпоксидной звукоизоляцией: бесшумная работа
• 3 года гарантии производителя
• Размеры: 4,9×2,8×0,9 дюйма (124x70x23 мм)
• Сделано в Китае

Контроль температуры

• Диапазон температур: +40/+104°F (+5/+40°C) в диапазоне нижней уставки (режим F)
• Точность: ±1,0°F/0,5°C
• Шкала F° или C°.

Easy Connections

• Подходит для одинарного блока, но для большего рабочего места рекомендуется использовать двойной блок
• Размеры задней соединительной коробки: 1,6875″ Ш x 2,625″ В x 15/16″ Г
• Простые соединения с проволочной гайкой

Брошюры, руководства и спецификации

Инструкции:

Купить сейчас

Литература

Литература

Теплый пол Основы выбора Наборы кабелей Наборы ковриков Комплекты термостатов Аксессуары Снеготаяние   Коврики Sno*Melter Sno*Управление расплавителем Датчики управления Магнитные контакторы Полотенцесушители Полотенцесушители Ароматерапия Хромотерапия Аксессуары для полотенцесушителей   Другие продукты Дренажи EBBE™ Формованные ниши Формованные противни Светодиодные лейки для душа Горжусь тем, что: Литература Существует огромное количество информации об электрических системах обогрева полов EASYHEAT® Warm Tiles®. You may also like Updated on 07.03.202315.04.2023 Наливной пол прочный: Наливной пол – прочность и долговечность Updated on 11.03.202313.03.2023 Сололифт это: Что такое Сололифт ? Sololift Канализационная Установка! Fontan.org.ua Updated on 25.01.202307.04.2023 Электрический автомат как подключить: Подключение автоматов в щитке: снизу или сверху? | Полезные статьи Updated on 05.02.202326.02.2023 Печка русская видео: «Емеля доездился!» В Москве столкнулись русская печка и BMW — видео Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment Name* Email* Website
