Индикаторная отвертка как устроена: принцип работы и особенности применения

принцип работы и особенности применения

Хозяйственную деятельность любого предприятия и ведение домашнего хозяйства невозможно представить без электричестваэлектрическая энергия необходима для эффективной работы оборудования, техники, крупных и мелких бытовых приборов. проводки часто приводит к появлению разного вида неисправностей. В одном случае произойдет остановка домашних приборов и бытовой техники из за отсутствия напряжения сети. А в другой ситуации может начаться пожар, очагами возгорания которого могут стать искрящиеся выключатели, розетки, удлинители, а также вышедшие со строя источники искусственного освещения. Для решения такого рода проблем с электроснабжением в домах, квартирах, необходимы услуги профессиональных электриков. Они за определенную плату смогут устранить любые неисправности с проводкой и вернуть комфортные условия ведения домашнего хозяйства. Но большинство поломок можно устранить своими руками. Индикатор напряжения, его еще называют индикаторной отверткой или отвертка индикатор, в основном служит для определения, есть ли напряжение на участке сети, или нет.  Это обеспечит безопасность во время проведения электроремонтных работ, подключения бытовых приборов, устранения неполадок, обусловленных прекращением подачи электрического тока. С ее помощью определить ноль и фазу в сети не составляет большого труда. Самостоятельное устранение проблем с электроснабжением является рациональным, экономически выгодным решением, позволяющим сэкономить денежные средства на оплату услуг электриков.

Содержание

• 1 Принцип действия индикаторной отвертки
• 2 Критерии выбора изделий
• 3 Разновидности индикаторных отверток и их особенности
• 4 Использование указателей напряжения

Принцип действия индикаторной отвертки

Универсальный и доступный всем слоям населения индикатор напряжения должен быть в арсенале каждого хозяина. Устранение неисправностей электрической проводки с использованием надежных, компактных устройств, идентифицирующих напряжение в сети, позволяет исключить опасность для здоровья и жизни мастера. Устройство индикаторной отвертки отличается простотой и небольшим количеством деталей.

К основным конструктивным элементам устройства, который может показать фазу и ноль, относятся:

• корпус, состоящий из изолированной рукоятки, стержня, в торце которого размещено жало отвертки;
• резистор с высоким сопротивлением;
• индикаторная лампочка;
• пружина;
• контактная пластина.

Принцип работы индикаторной отвертки контактного типа основан на прохождении электрического тока через жало после его прикосновения к

фазному проводу, резистор и лампочку, вызывая ее свечение, а также последующем его уходе при помощи сенсорного контакта по направлению к земле через тело мастера. Большое сопротивление резистора приводит к получению низкого напряжения. Его величина неощутима и безопасна для здоровья, жизни людей.

Критерии выбора изделий

Зная, как определить фазу и ноль индикаторной отверткой, всегда можно быстро устранить проблемы с электроснабжением своего жилища своими руками. При выборе указателя напряжения рекомендуется учитывать ряд характеристик. В их перечень внесены:

• размер и форма корпуса;
• цветовой оттенок и эргономичность рукоятки;
• функциональность;
• наличие источника питания для автономной работы отвертки;
• тип индикаторной лампочки: неоновая или светодиодная;
• наличие дисплея и звукового сигнала;
• компания — производитель;
• стоимость изделия.

Оптимальный выбор индикатора напряжения обуславливает успешное использование изделий и абсолютную безопасность проведения ремонтных работ.

Разновидности индикаторных отверток и их особенности

Индикаторы напряжения представлены широким ассортиментом моделей, благодаря которым профессиональные и домашние мастера могут приобрести надежные, универсальные приборы в соответствии со своими предпочтениями, пожеланиями и финансовыми возможностями. К наиболее распространенным их видам относятся следующие модели:

1. Пробник напряжения с неоновой лампой относится к простой модели отвертки индикатора контактного типа. Работа прибора основана на его свечении после попадания электрического тока на жало устройства с поверхности проводника и последующего его прохождения через резистор сопротивления. Вторым контактом в цепи включения неоновой лампочки является торцевая часть рукоятки. Его замыкание происходит на человеке. Свечение неоновой лампы после нажатия пальцем торцевой части ручки индикатора указывает на наличие фазы на контакте розетки, выключателя, бытового прибора или другого источника питания, подлежащего ремонту. Контакт с мастером обеспечивает включение индикаторной лампы. Высокий порог индикации напряжения, составляющий от 60В, относится к недостаткам отверток. Они рекомендованы для определения фазы электрической цепи переменного тока. С их помощью мастер не сможет обнаружить обрывы электрических цепей.
2. Индикаторный тестер со светодиодной лампой отличается низким порогом индикации напряжения. Его идентификация в электрической цепи происходит при значениях, менее 60В. Работа устройства не имеет существенных отличий от функционирования аналогов с неоновыми лампами.
3. Индикаторная отвертка со светодиодом и батарейками относится к категории бесконтактных многофункциональных приборов. Пробник напряжения такого вида дополнен биполярным транзистором и рекомендован для определения фазного провода, мест обрыва электрической цепи, полярности источников постоянного тока. Тестер со светодиодом и батарейками предоставляет возможность находить месторасположение проводки в стенах помещений под слоем отделочного покрытия.
4. Пробник электронного вида с дисплеем и звуковым сигналом относятся к современным моделям указателей напряжения. Работа с компактным устройством не вызывает трудностей. При появлении вопросов по использованию электронной модели отвертки на помощь придет инструкция от производителя. Она входит в комплектацию многофункционального индикатора напряжения.

Использование электронной отвертки не имеет отличий от применения других аналогов отверток, предназначенных для проведения безопасного ремонта электрических сетей, приборов, оборудования.

Практическое определение напряжения, мест неисправностей розеток, выключателей и других источников питания при помощи многофункционального прибора всегда можно увидеть на видео в интернете. Владея информацией о том, как пользоваться индикаторной отверткой, всегда можно избежать электрических ударов, воздействие которых представляет опасность для здоровья и жизни человека.

Использование указателей напряжения

Применение отверток индикаторов предоставляет возможность найти фазный провод, ноль и землю в розетках, выключателях, осветительных приборах, убедиться в наличии напряжения в электрической сети, выявить пробои напряжения на корпус бытовой техники, а также обнаружить проводку в стенах под плиткой или слоем штукатурки с финишным отделочным покрытием. Работа с тестерами начинается после их проверки. Испытание выполняется на участке с напряжением. О его наличии в сети укажет световой сигнал неоновой или светодиодной индикаторной лампы. После проверки пригодности прибора осуществляется устранение поломок и неисправностей электрических сетей, бытовой техники, осветительных приборов.

К основным видам работ с применением тестеров напряжения, относятся:

1. Поиск фазы и ноля необходим при отсутствии маркировки электрических проводов. Работа начинается с отключения автомата на вводном щитке, от которого происходит питание электросети на месте проверки. После зачистки проверяемых проводов и последующего разведения их друг от друга на безопасное расстояние, исключающее возможность короткого замыкания или поражение человека электрическим током, приступают к идентификации фазного кабеля. Если после включения электрического тока и прикосновения индикатора напряжения к зачищенному концу провода будет гореть лампа, то этот проводник является фазным. Второй провод — это нуль. В случае, если индикаторная лампа не горит, то, значит, первый проводник без напряжения. Второй провод можно считать фазой, в чем обязательно надо убедится с помощью индикатора.
2. Определение утечки напряжения на корпус электрического прибора предусматривает простое прикосновение жала индикаторной отвертки к металлической (неокрашенной) его части. Появление светящейся лампы на индикаторе после включения бытовой техники в сеть указывает на наличие фазы на корпусе прибора, а также необходимость срочного устранения этой проблемы. Яркое свечение индикаторной отвертки свидетельствует о прямом контакте фазной жилы кабеля с корпусом электроприбора, прикосновение к которому может стать причиной поражения электрическим током.
3. Проверка качества проводимости цепи осуществляется путем прикосновения зачищенных от изоляции концов провода к жалу и пальцевому контакту индикатора. Звуковой сигнал или светящаяся лампа показывает на отсутствие проблем с целостностью проводника.
4. Выявление скрытой проводки в стенах основано на появлении светового или звукового сигнала индикатора напряжения в зоне электромагнитного поля, создаваемого кабелем, подключенным к питанию сети. Его границы будут определяться путем медленного передвижения индикаторной отвертки по стене в разных направлениях.Срабатывание звукового или светового сигнала указывает на месторасположение токопроводящей проводки под слоем штукатурки, финишного отделочного покрытия.
5. Нахождение обрыва проводов основано на прекращении функционирования отверток индикаторов. В местах повреждения пробник напряжения не будет светиться, издавать звуковые сигналы. Его работа будет остановлена.
   Применение индикаторных отверток является обязательным условием при проведении ремонтных работ, связанных с напряжением. Правильное их использование является залогом безопасности, исключающим риск поражения электрическим током.

Как пользоваться индикаторной отверткой и зачем она нужна

Сегодня я расскажу об индикаторной отвертке, для чего она нужна и главное, как ей пользоваться.

Индикаторная отвертка, индикатор фаз или, как её коротко называют в народе, индикатор или пробник — это прибор при помощи которого можно определить фазу – электрическое ток, именно это её основное предназначение.

Важно знать, об этом почему-то мало кто говорит, но есть два основных типа индикаторных отверток – пассивные (без батарейки) и активные (с батарейкой).

И их возможности, а главное правила работы с ними сильно различаются.

Давайте рассмотрим их подробнее:

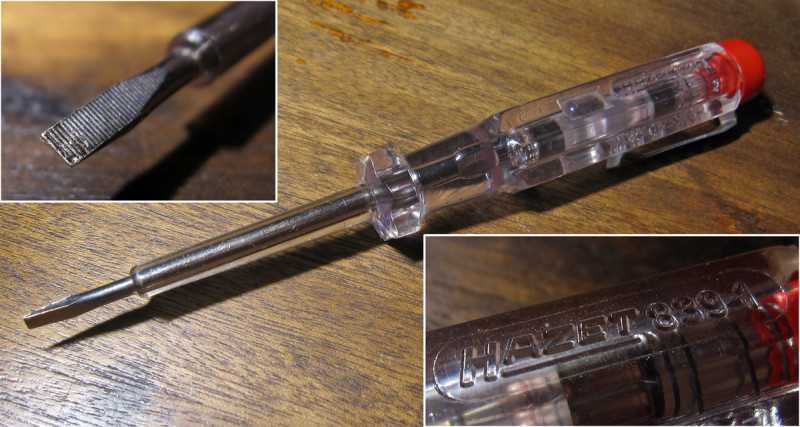

Пассивные индикаторные отвертки, самые простые и надежные, они безошибочно определяют фазу или её отсутствие, плюс могут использоваться по прямому назначению – как отвертка. На этом, прямой функционал пассивного индикатора заканчивается.

Конструктивно такой пробник состоит из прозрачного диэлектрического корпуса, внутри которого последовательно размещены:

— Стальное стержень со шлицевой плоской отверткой на конце;

— Высокоомное сопротивление — Резистор от 500 кОм до 1 МОм;

— Неоновая лампочка;

— Стальная пружина;

— Торцевая заглушка с токопроводящей площадкой;

Чтобы определить такой индикаторной отверткой наличие фазы, например, в розетке, необходимо коснуться концом пробника одного из контактов розетки. При этом, обязательно зажать токопроводящую площадку на противоположном конце отвертки, удобнее всего это сделать большим или указательным пальцем руки. О других способах определения ФАЗЫ подручными средствами своими руками я уже рассказывал в ЭТОЙ статье.

Если при этом лампа засветится – на проверяемом контакте есть напряжение и это фаза, если нет, то, методом исключения – это ноль.

Принцип работы такой отвертки максимально простой: электрический ток в фазном проводнике, по стальному стержню, проходит через высокоомное сопротивление, которое значительно снижает силу тока до безопасной для человека величины, для свечения неоновой лампе достаточно 1-3 мА, человек же начинает ощущать ток с величины 10-20 мА.

Далее электрический ток, проходит галогеновую лампу, стальную прижимную пружину и оказывается на токопроводящей контактной площадке на противоположном конце отвертки.

А как вы помните из школьного курса физики, любому электрическому прибору для работы, нужна не только фаза, но и нейтраль (ноль или заземление). В случае с индикаторной отверткой, заземлением или нейтралью является ваше тело, ведь оно обладает достаточной для этого ёмкостью.

Когда вы касаетесь торца отвертки, то замыкаете электрическую цепь и создаете все условия для того, чтобы лампочка засветилась. Соответственно, если напряжения на контакте нет, этого не происходит. Ярко светить лампа начинает от электрического напряжения в примерно 60 Вольт.

Проверить работоспособность индикатора без батарейки, можно лишь проверив фазу в месте, где вы точно знаете, что есть напряжение, если лампа засветится, вы можете быть уверены, что все элементы цепи исправны.

Гораздо больше возможностей есть у индикаторной отвертки с батарейкой.

Индикаторы со встроенными элементами питания позволяют не только найти Фазу в сети, но и прозвонить провода чтобы оценить их целостность, определить место обрыва в проводниках, проверить предохранители, диоды и даже обнаружить в стене скрытую проводку.

Как я писал выше, обычная индикаторная отвертка, без батарейки, работает лишь от внешнего напряжения, именно оно заставляет лампу внутри корпуса светиться.

Пробник с батарейкой, лишен этого недостатка и за счет внутреннего элемента питания, может и принимать электрический сигнал, и генерировать его, что и делает возможным не только определение внешнего напряжения, но и проверку рабочего ноля или заземления, а также, например, прозвон проводников.

Но давайте обо всем по порядку:

Конструкция активной индикаторной отвертки:

Конструкция в целом схожа с обычным индикатором, но добавляется ряд элементов и в первую очередь это батарейки.

— Стальной стержень с прямой отверткой

— Высокоомное сопротивление (500КОм — 1МОм)

— Светодиод

— Транзистор

— Батарейки 2 шт. на 3 Вольта

— Контактная площадка на торцевом колпачке

Принцип работы также несколько отличается.

Проверка индикатора на работоспособность

Перед тем как приступить к работе, необходимо проверить пробник на работоспособность. Для этого достаточно коснуться одновременно металлического контакта на рукоятке и стального шлицевого стержня отвёртки.

При этом, световой индикатор должен загореться — это значит, что устройство исправно, если не загорается, соответственно, нет. Если так проверять обычную индикаторную отвертку, ничего не произойдет.

ПОИСК ФАЗЫ и ПРОВЕРКА НУЛЯ В РОЗЕТКЕ ИНДИКАТОРОМ

Как я уже говорил, основное предназначение любой индикаторной отвертки – определение ФАЗЫ и НУЛЯ. И если пассивный индикатор фаз, может указать вам лишь фазу, а ноль вы определяете по остаточному принципу, то в активной отвертке, вы можете выявить и то и другое.
Самый простой вариант продемонстрировать работу эту функции – определить фазу и ноль в бытовой розетке.

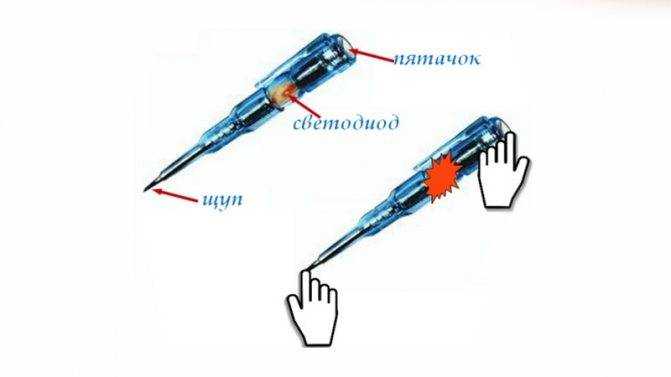

Чтобы найти фазу прикасаться рукой к верхнему контакту индикатора не нужно, просто, держа отвертку за пластиковую ручку, прижимаем жало к любому контакту в гнезде розетки. Если светодиод в корпусе индикатора загорелся – значит на данном контакте фаза.

Если светодиод не горит, но при касании рукой верхней части индикатора, контактной площадки на торцевой крышке, если он светится — это значит, что на данном контакте ноль и он не оборван.

Таким образом, можно определить наличие электрического тока не только в розетке, но и на контактах электрооборудования, кабелях и даже, в определенных случаях, на корпусах электроприборов, труб или радиаторов отопления. А также проверить работоспособность нуля или заземления.

КАК ПРОЗВОНИТЬ ПРОВОДА ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Индикатор с батарейкой позволяет проверить провода на целостность. Для демонстрации это функции, нужен кабель или провод и доступ до его концов.

Чтобы прозвонить индикатором жилу кабеля или провода на повреждение, нужно зажать верхний контакт на индикаторе и его рабочим концом коснуться жилы провода, а противоположную жилу зажать рукой. Если при этом индикатор загорелся — значит эта жила проводника целая, если НЕТ – жила повреждена. Таким же образом можно проверить ТЭНы или предохранители в электрооборудовании, помните – если они исправны, сигнал должен проходить, и диод в отвертке светится.

ПОИСК ОБРЫВА ПРОВОДА И СКРЫТОЙ ПРОВОДКИ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Еще одной полезной функцией активного индикатора, является поиск обрыва в проводе, находящемся под напряжением или поиск проводки в стене, если она находится неглубоко (в среднем +/- 20мм). И все потому, что индикаторная отвертка с батарейкой способна улавливать электромагнитное поле, возникающее в проводниках при протекании электрического тока.

Еще раз стоит сказать, что это работает лишь на проводах под напряжением! Если вы хотите найти место обрыва в обесточенном проводе, сперва пропустите по нему ток.

При поиске обрыва в проводах, необходимо взяться за щуп индикаторной отвертки голой рукой, а обратным концом с контактной площадкой, вести вдоль обследуемого объекта, в местах где на проводнике будет напряжение – лампа будет светить, в месте обрыва и дальше – потухнет.

Тот же принцип работы и при поиске скрытой проводки. Если электрический кабель неглубоко и отвертка улавливает его электромагнитное поле, вы можете узнать, как он проложен, например, до розетки. Это очень удобно, особенно когда вешаете полку или крепите телевизор.

Чтоб определить как в стене проложены провода с помощью активного индикатора достаточно, взявшись за щуп, голой рукой, водить по стене, вокруг розетки, там, где идут кабели – диод будет светиться.

Индикаторная отвертка должна быть обязательно у любого домашнего мастера в наборе инструментов, это самый простой и эффективный способ определения наличия переменного напряжения бытовой сети, довольно частого этой информации уже достаточно, а для всего остального есть мультиметр.

Есть вопросы, комментарии или предложения — оставлйте, буду рад ответить всем !

Как работает электрическая отвертка Line Tester



Тестеры являются одним из самых простых решений, используемых для проверки непрерывности тока и напряжения в любой цепи. Незаменимыми для любого электрика тестеры являются очень простыми и интересными устройствами. В этой статье будет рассмотрена внутренняя структура одного из таких часто используемых тестеров цепей.

Пользователь должен находиться на полу во время использования тестера, чтобы он мог служить заземлением при протекании тока. Чтобы проверить провод под напряжением, тело пользователя должно соприкасаться с металлическим колпачком наверху отвертки, когда тестер касается провода. Это замыкает настоящую электрическую цепь, и лампочка загорается, когда тестер определяет напряжение.





Рис. 1. Настройка тестера



Тестер, показанный выше, представляет собой отвертку со схемой тестирования. Сердечник тестера расположен возле головки отвертки. Пластиковый корпус, под которым находится схема тестера, служит изолятором. Поскольку металлический стержень является токопроводящей частью тестера, для защиты пользователя от случайного поражения электрическим током на металлический стержень 9 надевается толстая оболочка из пластикового изолятора.0003

Структура



Рис. 3. Металлический колпачок в верхней части отвертки для удержания цепи



Металлический колпачок с резьбой находится в верхней части отвертки и удерживает цепь внутри. Крышка должна быть заземлена, когда металлический стержень вставляется в вилку. Розетка питания аналогична положительной клемме аккумулятора. Как и в случае с батареей, нам нужно подключить другой конец цепи к отрицательной клемме, куда поступает ток, нам также нужен сток для тока от источника питания. В этом случае в качестве раковины выступает земля. В большинстве случаев пользователь формирует связь с землей для цепи, которая создается, когда стержень вставляется в источник питания. Пользователь не получает никакого удара током, потому что в тестере уже есть токоограничивающие резисторы, а также потому, что сухое человеческое тело имеет очень большое электрическое сопротивление.

Неоновая лампа в сборе

За колпаком следует пружина. Пружина выполняет двойную функцию: действует как заземляющий провод и соединяет схему тестера с крышкой, когда отвертка помещается в розетку.

Рис. 4: отвертка Circiut установлена ​​

После удаления пластиковой изоляционной оболочки, схема отвертки можно увидеть четко, как показано выше.

Рис. 5: Соединение провода неоновой лампы и пружины



На изображении выше показана неоновая лампа, соединенная с пружиной проводом. Он служит индикатором тока всякий раз, когда металлический стержень подключен к активному источнику питания. Неоновая лампа дает выход мгновенно и не нагревается из-за высокого напряжения. Потребляемый ток лампочки достаточно низкий и вполне удовлетворительно действует при заземлении цепи с помощью человеческого тела.



Рис. 6: Резистор для соединения неоновой лампы с металлическим стержнем



Резистор, подобный показанному на рисунке выше, подключен к неоновой лампе с одного конца и к металлическому стержню с другого. Максимальный ток от источника питания, который может пройти к неоновой лампе, ограничен резистором.

Металлический стержень

Рис. 7: Металлический стержень с отверткой

Металлический стержень помещается на линию, на которой должно быть проверено напряжение. Кроме того, он служит отверткой общего назначения. Таким образом, очень простая электрическая схема используется для отладки обрывов цепи и проверки их непрерывности.

---

Рубрики: Insight
С тегами: отвертка для тестера электрических линий, электрический тестер, измерение, тестер


---

---

---

ток — Будет ли работать отвертка для тестера проводов под напряжением, если я вишу в воздухе?

Задавать вопрос

спросил

3 года 11 месяцев назад

Изменено 3 года, 11 месяцев назад

Просмотрено 715 раз

\$\начало группы\$

У меня есть очень простой тестер электрических проводов под напряжением. Простое устройство, внешне похожее на отвертку с резистором и неоном внутри. Источник изображения WiKi

Я подключаю один конец к проводу под напряжением, и когда я касаюсь другого конца, светится неон, если на самом деле тестер был подключен к проводу под напряжением.

Я прочитал этот пост, и он очень информативный. И все же мне трудно понять его работу! Просто у меня возникает вопрос, а что, если пока я касаюсь другого конца тестера, я полностью парю в воздухе, даже мои туфли не касаются земли? Будет ли в этом случае светиться неон? Можно ли замкнуть цепь через землю, воздух, тело человека и тестер?

• текущий
• тестер

\$\конечная группа\$

\$\начало группы\$

Да. Это площадь поверхности вашего тела и емкостные диэлектрические жидкости действуют как граница раздела с диэлектриком воздуха в свободном пространстве, а не проводимость земли или ваши ноги.

\$\конечная группа\$

\$\начало группы\$

Если вы висите в воздухе, то емкостная связь между вашим телом и землей будет очень слабой, чтобы светился неоновый индикатор.
