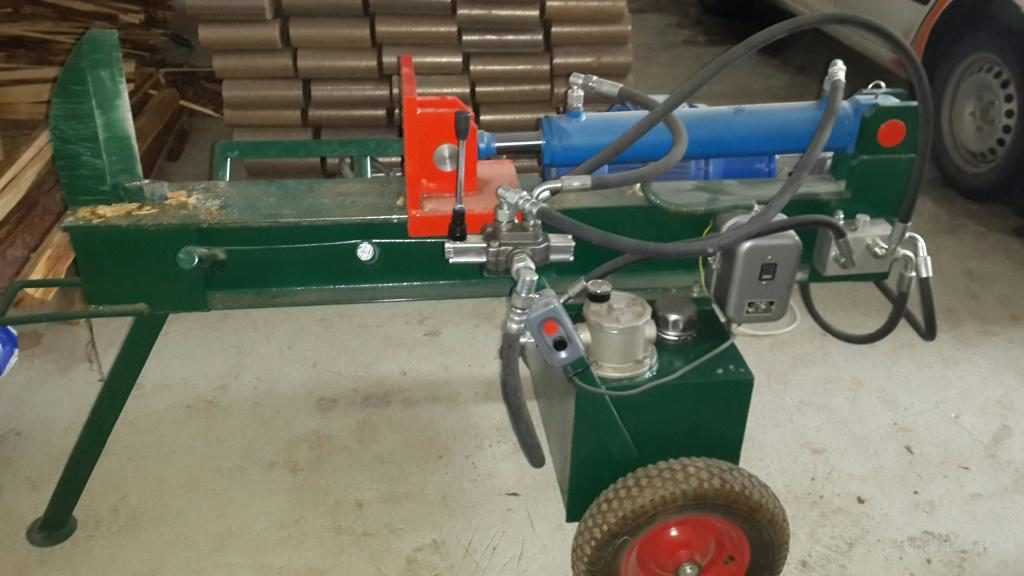

Дровокол гидравлический своими руками чертежи

Дровокол гидравлический своими руками, чертежи бытового оборудования с электрическим двигателем для колки дров, длиной до пятидесяти пяти сантиметров.

Справка.
Бытовой дроворуб создает давление расщепления от трех до семи тон.

Чтобы изготовить дровокол нам необходимо:

  1. Разработать схему управления гидроцилиндра.
  2. Выбрать привод.
  3. Выбрать электродвигатель.
  4. Определится с конструктивным решением и компоновкой оборудования.

СХЕМА УПРАВЛЕНИЯ ГИДРОЦИЛИНДРОМ

ВЫБОР ПРИВОДА

Гидронасос НШ-32, гидрораспределитель, предохранительный клапан и фильтр – от трактора МТЗ.
Гидроцилиндр выбираем с учетом максимального давления.

Из расчетных данных, осуществляем следующий выбор технических требований:

  • диаметр поршня – 80 (мм)
  • скорость движения поршня – 96 (мм/с)
  • требуемая мощность привода – 7,4 (кВт)
  • давление гидроцилиндра – 13,93 (Мпа)
  • привод – 1000 (об/мин)
  • насос – 32 (см3)
  • производительность насоса – 28,8 (л/мин)

По полученным данным выбираем гидроцилиндр любого из производителей.

Определяемся с его геометрическими размерами и ходом поршня.

ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ

Из расчетных данных видно, что двигатель должен выдавать 1000 (об/мин) при максимальной мощности 7,4 (кВт). Чтобы уменьшить потребляемую электроэнергию и габаритные размеры конструкции выбираем двигатель АИР80В2

с клиноременной передачей

  • диаметр ведущего шкива – 80 (мм)
  • диаметр ведомого шкива – 250 (мм)
  • межосевое расстояние – 225 (мм)
  • передаточное отношение – 3,125
  • ремень клиновидный Z(0), расчетная длина Lp – 1000 (мм)

Справка.
Угол обхвата ведущего шкива для передачи кленовым ремнем, должен быть более 110 градусов.

С выбранным электродвигателем получаем следующие данные:

  • мощность привода – 2,2 х 3,125 = 6,875 (кВт)
  • скорость движения поршня приблизительно – 89 (мм/с)

КОНСТРУКТИВНОЕ РЕШЕНИЕ И КОМПАНОВКА ОБОРУДОВАНИЯ

  1. Рама.
  2. Колун.
  3. Колесо 32х200(15).
  4. Каретка.
  5. Гидроцилиндр.
  6. Гидрораспределитель.
  7. Гидронасос НШ-32.
  8. Бак для масла вместимостью 32 (л).
  9. Привод гидронасоса.
  10. Корпус привода.
  11. Электродвигатель АИР80В2.
  12. Площадка поворотная.
  13. Ведущий шкив.
  14. Ведомый шкив.
  15. Ремень клиновидный.

Габаритные размеры дроворуба.

РАМА

Сварная конструкция, основой которой являются два швеллера 12У.

КАРЕТКА

Движется по направляющим.

БАК

Бак сварной из тонколистовой нержавеющей стали.

ПРИВОД

Состоит из:

Корпуса.
Подшипникового узла.
Вала.
Упругой муфты со звездочкой.
Переходника.

ПЛОЩАДКА

Служит для натяжения ремней и фиксации электродвигателя относительно рамы.

Смотрим видео.

Заказать чертеж

Поделитесь с друзьями!

Самостоятельное изготовление дровокола — Недвижимость в Москве

В современном технологичном мире многие отопительные системы продолжают работать на дровах. Ранее рубить их можно было только вручную. Теперь же техника внедрилась во все сферы человеческой жизни, существенно облегчая ее. Для подготовки дров будет полезна такая конструкция, как дровокол. Его можно приобрести в готовом виде, хотя многие собирают дровокол своими руками. При наличии общих инструкций сделать это несложно.

Содержание

  • Разновидность дровоколов
  • Изготовление простых механизмов для колки дров из подручных материалов
  • Самостоятельная сборка винтового дровокола
  • Самостоятельная сборка гидравлического дровокола

Разновидность дровоколов

На сегодняшний день создано несколько вариаций приспособлений, чтобы колоть дрова. В зависимости от типа их привода выделяют такие несколько типов:

  • Вариант автономных дровоколов, снабженных бензиновым либо дизельным двигателем.
  • Модели, работающие при подключении к электросети.
  • Механические дровоколы, актуальные для небольших объемов работы.

Специалисты выделяют и другие классификационные признаки дровоколов. В зависимости от того, как именно они будут колоть дрова, их подразделяют на:

  • реечные дровоколы;
  • гидравлические дровоколы;
  • электрические модели, где полено располагается вертикально;
  • самые мощные винтовые агрегаты.

Каждый из них имеет свои особенности и сферы практического использования. Для бытового использования наиболее предпочтительными остаются винтовые. Еще можно рассмотреть вариант гидравлических дровоколов.

Конструкция с конусообразным колуном

Многие дизельные агрегаты, электрические агрегаты, снабжаются колуном особой конусовидной формы. Резьба на них может присутствовать или отсутствовать. Особенность данной машины в том, что она разваливает чурбак посредством механического давления, совмещенного с вращением рабочего наконечника. В итоге агрегат прилагает минимальное усилие для получения результата, чем и объясняется его экономичность в работе.

Преимущество дровоколов, у которых колун выполнен в форме конуса, состоит еще и в том, что его можно собрать собственноручно, при наличии простых чертежей. Для него не потребуется много деталей. Это быстрый и дешевый вариант.

Базовых составных элементов машины несколько.

Чертёж конуса

Станина – это своеобразный стол, закрепленный на ножках. На нем располагаются дрова. Это несущий элемент, к которому крепится двигатель и редуктор.

Двигатель может быть различного типа.

Для полноценной работы в минуту он должен выполнять более 400 оборотов при напряжении в 380 Вт и мощности в 1,5 кВт.

Редуктор – приспособление, посредством которого устанавливается требуемое число оборотов мотора.

При самостоятельной сборке агрегата стоит обратить внимание на то, какой именно тип конструкции необходим. Детали для него стоят недорого. Он подойдет для домашнего пользования, так как не дает высокой производительности в работе. Это объясняется ручной подачей дров.

Гидравлический дровокол

Если предполагается работа со значительными объемами дров, оптимальным вариантом будет дровокол гидравлического типа. Его работу обеспечивает двигатель в совокупности с гидравлическим насосом. Сам колун в этих агрегатах устанавливается на штоке либо в самом упоре. Причем в первом случае он более мощный, а во втором – надежный.

Для этого дровокола существует ряд основных характеристик, а именно:

  • Максимальные габариты полена.
  • Мощность двигателя.
  • Горизонтальное либо вертикальное положение полена в аппарате.
  • Сила раскалывания бревен, которая определяется мощностью мотора и его цилиндрами.

Чертеж для сборки гидравлического дровокола своими руками

Сборка дровокола данного типа предполагает ряд сложностей. Но затраченное время и силы стоит высокой производительности. Этот вариант актуален как для домашнего, так и для коммерческого пользования.

Принцип его работы схож с домкратом. Это можно заметить, при детальном рассмотрении чертежей машины. При самостоятельной сборке особенно важно верно выполнить расчет габаритов будущей установки в зависимости от того, с какими бревнами предполагается дальнейшая работа.

Реечный дровокол

Устройство реечного дровокола

Третий популярный вариант оборудования данной категории – это реечные дровоколы. Бревна для раскалывания размещаются между защитным упором и самим колуном, который находится в области кожуха редуктора. Название реечных дровоколов объясняется вариантом крепления рабочего органа к рейке. А ее движение обуславливается зубчатой передачей.

При детальном рассмотрении чертежей дровоколов данного типа заметно, что рабочие элементы приходят в движение после нажатия на определенную ручку на агрегате. Движение рейки с закрепленным на ней колуном начинается на фоне сцепления шестерней, в итоге дрова делятся на мелкие части. После этого в ходе обратного движения рабочий орган возвращается в первоначальное положение.

Реечные дровоколы – это хорошие агрегаты для домашнего пользования. Их преимущество состоит в отсутствии специального обслуживания. Питание их в большинстве случаев обеспечивает электродвигатель.

Основные параметры этих машин следующие:

  • форма колуна, от которой зависит, на сколько частей делится бревно;
  • максимальные габариты полена;
  • сила, применяемая при расколе обрабатываемого полена.

При желании можно собрать реечный дровокол своими руками – приобретение готового варианта обходится намного дороже.

Чертёж реечного колуна

Изготовление простых механизмов для колки дров из подручных материалов

При желании каждый может собственноручно собрать автономные дровоколы или иные агрегаты. Наиболее простые приспособления, которые собираются из подручных материалов бывают следующих типов:

  • механические дровоколы;
  • гидравлические агрегаты;
  • винтовые станки.

Каждый из перечисленных вариантов имеет свои особенности работы и сборки в домашних условиях.

Ещё один вариант сборки дровокола своими руками

Сборка ручного агрегата механического типа

Один из самых простых и доступных вариантов – это ручные дровоколы. Они не нуждаются в установке двигателя, что в значительной степени упрощает процесс их конструирования и сборки. Помимо указанного достоинства, он характеризуется и недостатками. Так, в ходе разделения чурбаков он применяет небольшое усилие, относительно прочих разновидностей.

Чтобы собрать этот механизм, нужно придерживаться следующего алгоритма действий:

  1. Сварка рамы круглой формы – ее измерения будут зависеть от габаритов бревен для раскола, причем рама должна быть больше, чем поленья (в среднем порядка 23 см).
  2. Далее, к готовому металлическому кругу приваривается еще пара труб, каждая из которых будет длиной в 35–40 см.
  3. После этого нужно сформировать цилиндр – для этого в верхней области конструкции приваривается металлический, довольно толстый круг.
  4. В области основания проделывается несколько отверстий под будущие крепления.
  5. В завершение внизу устанавливается нож, это делается таким образом, чтобы его острая часть была направлена кверху.

Рассмотренный вариант ручного дровокола рассчитан на работу с древесиной мягких пород. Они лучше поддаются расколке на части. Дрова подойдут для различных манипуляций, в том числе отопления и растопки печей. За счет размещения ножа острием вверх, на котором крепится цельное бревно, обеспечивается безопасность работы с механизмом.

Сборка пружинного механизма

Еще из простых материалов собственноручно собираются пружинные дровоколы. В основе пружинного механизма лежат такие детали, как:

  • уголок из металла;
  • нож;
  • шарнирный элемент;
  • швеллер;
  • автомобильная пружина;
  • труба, имеющая меньший диаметр, нежели пружина;
  • подходящий утяжелитель.

Чтобы собрать пружинный колун, требуется в первую очередь сконструировать опору для него. Для этого требуется применение сварки.

Изначально готовится площадка для размещения пружины. Далее, на опоре крепится труба, распорки и площадка.

На опоре необходимо прорезать отверстие, соответствующее габаритам опоры. После чего на опору устанавливается балка, совместно с шарнирной частью. Прием балку при этом устройстве механизма требуется приварить так, чтобы она не потеряла своей подвижности.

На завершающем этапе работы пружинный механизм дополняется утяжелителем и подходящей ручкой.

Устройство пружинного дровокола

Ввиду того что все детали агрегата выполнены из металла, сразу по окончании сборки их желательно тщательно покрасит. Это не допустит скорого появления на нем ржавчины, которая может сократить период его эксплуатации.

При работе колун с силой падает на полено, в результате чего оно разделяется на части. После этого рабочий элемент возвращается в первоначальное положение. Такое устройство обеспечивает экономию сил и энергии, но дает достаточную производительность.

Самостоятельная сборка винтового дровокола

Чтобы получить винтовой дровокол при самостоятельной сборке, требуется:

  • мотор достаточной мощности;
  • колун конусовидной формы;
  • редуктор, понижающий;
  • вал;
  • крепкая станина для крепления на ней основных деталей.

В первую очередь работа начинается с крепления основных узлов к станине – к этой категории относится мотор и редуктор. На следующем этапе осуществляется насаживание конуса, после чего рабочий вал можно подключать к редуктору.

Конусный дровокол своими руками

Чтобы своими руками собрать данный агрегат, стоит опираться на следующие особенности:

  • Доверить работу над электрикой лучше квалифицированному мастеру – здесь важно правильное подключение.
  • Колун в дровоколе должен вращаться при скорости не менее 300 оборотов/минуту.
  • Техника безопасности не допускает непосредственного крепления насадки к двигателю.
  • Передача ременного и цепного типа нуждается в дополнительной защите, для этих целей в агрегате предусматривается специальный кожух.

Самостоятельная сборка гидравлического дровокола

С наличием в агрегате гидравлического узла связаны некоторые трудности, которые сопровождают его сборку. В этом случае нужно заранее купить подходящий гидравлический цилиндр, насос и мотор для него, масляный бак. Дополнительно потребуется узел для управления и коррекции жидкостных потоков.

Схема дровокола с двумя насосами

Сборка дровокола начинается с работы над его рамой. Чтобы облегчить при последующем использовании перемещение такого агрегата, стоит изначально для него разработать раму на колесиках.

На следующем этапе выполняется монтаж гидравлических компонентов в рамках механизма. Определенный порядок действий для этого назвать нельзя – он будет изменяться в зависимости от модели и характеристик дровокола.

Сборка гидравлического агрегата – весьма сложный и недешевый процесс. Поэтому до начала работы над ним стоит просчитать затраты и выгоды относительно других вариантов самостоятельного либо заводского изготовления.

В целом при самостоятельном изготовлении ручной дровокол, как и агрегат с определенными механизмами – хороший вариант для эксплуатации дома. Он эффективно разваливает чурбак при минимуме энергозатрат. Если речь идет о крупных, в том числе промышленных масштабах, лучше сделать выбор в пользу готового аппарата. В любом случае каждый сам для себя определяет подходящий тип и вид агрегата, собирая для личного пользования пружинный колун, реечный дровокол или иные разновидности.

Видео по теме: Гидравлический дровокол

Поделиться с друзьями:

Рубрики

Cтатьи

  • Новые
  •  /
  • Популярные

[block]

Рубрики

[block]

Cтатьи

  • Новые
  •  /
  • Популярные

Рубрики

Cтатьи

  • Новые
  •  /
  • Популярные

Adblock
detector

Чертежи вертикального дровокола

Вертикальные дровоколы используют эффект помещения бревна в вертикальное положение на дровоколе с ползунком, толкающим лопату вниз в журнал, чтобы разделить его.

Вертикальный дровокол Преимущества:

Вертикальные дровоколы иногда проще в что вам не нужно поднимать бревна так высоко, чтобы положить их на сплиттер. Вертикальный дровокол требует, чтобы бревна стояли вертикально, поэтому закатывание бревен на место на подушке, которая находится на уровне земли, может проще, чем поднимать их на место.

Вертикальные дровоколы также предлагают более устойчивую платформу, когда вы собираетесь работать на неровной поверхности или склонах.

Узнайте больше о выборе тоннажа вашего дровокола по этим ссылкам здесь, или приобретите набор планов ниже

Описание вертикального плана: 20 тонн по вертикали Планов, 25 тонн Вертикальные планы, 30 тонн по вертикали Планы, 35 тонн Вертикальные планы, 40 тонн по вертикали Планы, 45 тонн Вертикальные планы, 50 тонн по вертикали Планы

Вертикальный дровокол Недостатки:

Одним из недостатков вертикальных дровоколов является то, что клин в журнал, что означает, что он может застрять в частично разделенном журнале и оттягивается назад при втягивании гидравлического цилиндра.

Низкий Низкие цены!!! Купите набор CAD Design Вертикальный разделитель бревен Планы ниже!

Чертежи вертикального дровокола

Модели от 20 до 50 тонн

планов в формате .pdf доставляются на ваш адрес электронной почты PayPal адрес.

Выберите свою модель тоннажа ниже — всего за 8,95 долл. США

20 План вертикального дровокольного станка тонны

25 План вертикального дровокольного станка тонны

30 План вертикального дровокольного станка тонны

35 План вертикального дровокольного станка тонны

40 План вертикального дровокольного станка тонны

45 План вертикального дровокольного станка тонны

50 План вертикального дровокольного станка тонны

Когда я решил заняться колкой дров, у меня возник один вопрос относительно разветвители логов, что более важно при их использовании, наличие горизонтальный вариант, когда клин неподвижен, а древесина толкается в сторону, пока он разделяется (и вы можете поставить 4-сторонний клин на нем), или иметь клин в качестве подвижной части и иметь возможность расколоть и по горизонтали и по вертикали? Моим окончательным решением было универсальное горизонтальное / вертикальный сплиттер.

Теперь у меня есть сплиттер, который может быть либо горизонтальным, либо вертикальным. я использую это в основном вертикально, так как мне не нужно поднимать большие бревна на место. Я могу засунуть края под разделитель и просто откусить. в вертикальное положение, этот дровокол предназначен для работы с большим диаметром дерево с легкостью, уменьшая потребность в подъеме тяжестей. Или используйте его в более традиционное горизонтальное положение. Лично я бы взял такой работает как в вертикальном, так и в горизонтальном положениях, потому что стоя рядом с кучкой дров и стаскивая с вершины небольшие бревна, вы не приходится наклоняться, чтобы разделить их или стащить с машины. Но ты все еще может перекатывать большие куски и не поднимать их.



Вот примерный список деталей, необходимых для сборки разветвителя с некоторыми примерные расходы.

Стандартный вертикальный дровокол Конструктивные компоненты включают:

  1. Гидравлический цилиндр 4 x 24 175,00
  2. 2-ступенчатый насос 11 гал/мин 150,00
  3. Монтажный кронштейн насоса 40,00
  4. гидравлические шланги 50,00 мин
  5. регулирующий клапан с автоматическим возвратом 80,00
  6. Фильтр гидравлического масла 20,00
  7. гидравлические фитинги 50,00 плюс
  8. гидравлическая жидкость (минимум 5 галлонов) $5 галлонов
  9. газовый или электрический двигатель 300,00
  10. ось с колесами, шинами и крыльями
  11. 2-дюймовая сцепка с предохранительными цепями
  12. 6-дюймовая двутавровая балка
  13. 8-дюймовый стальной режущий клин
  14. разное материалы

Тщательно выбирайте двигатель, существует множество различных типов электрических моторы той же мощности. рейтинг. Некоторые быстро выходят из строя, а другие может длиться вечно. При использовании правильного типа электродвигателя, л.с. потребность может быть снижена на 1/3 Для 2-ступенчатых насосов 1/2 л.с. за гал. требуется для.
Для одноступенчатых насосов 2-3 л.с. за гал. нужно.

Когда вы идете вертикально, обязательно ставьте плоскую ступню на дно прямая я сияю. Облегчает размещение плоского конца бревно на плоской ступне для расщепления. Я видел некоторые сплиттеры, построенные с клин на дне. Такая конструкция подходит для горизонтального сплиттера. но не для вертикального. Должно быть весело пытаться сбалансировать бревно на край клина в этих случаях.

Чертежи дровоколов с ручным раздвижным молотом

Sliding-Hammer Pounding Force Легко раскалывает бревна за считанные секунды с помощью мощного утяжеленный скользящий ударный механизм. Заменяет топоры, клинья и молоты для более легкого контроль. Прорезиненные виброустойчивые ручки смягчают руки от удары и вибрации.

купить Дровокол со скользящим молотком >>

Расколите бревна с невероятной легкостью и повышенной безопасностью, поместив заклиньте наконечник на бревне, затем двигайте вал молотка вверх и вниз, чтобы расколоть лог в секундах. Больше никаких опасных раскачиваний над головой, сломанный топор рукоятки и летающие или заклинившие клинья.

Прочная конструкция позволяет легко раскалывать бревна. мощное скользящее молотковое действие, держась за удобный прорезиненный рукоятка вала перемещения ползуна для легкого колки дров.

Без использования электроинструмента этот тип дровокола предлагает самый простой способ, который мы нашли, чтобы расколоть древесину с точностью. Этот тип ручной дровокол также расколет бревна, срезанные под углом — что-то это проблематично с клином и кувалдой.

Скользящая рукоятка молота — схемы ручного дровокольного станка

Патент № США 5495878 A

щелкните, чтобы увеличить >>

Этот элемент конструкции, как правило, предназначен для сплиттер должен быть заблокирован от выдвижения путем установки винта на валу. Хорошо сложенные устройства также включают резиновую ручку для удобного использования и упоры, препятствующие выходу конического клинового стержня из разветвителей скользящий вал молотка.

Этот ручной скользящий молоток для колки древесины состоит из наружной удлиненной втулки, внутри которой находится жесткий клин стержень управления. Рукав может быть оснащен ручками для более удобного захвата. пользователем или просто резиновой крышкой ручки, чтобы захватить и держаться, когда операционная.

Для работы его сначала вручную поднимают вверх, а затем принудительно обращено вниз. Внутренний вес, добавленный к верхней части рукава, обеспечивает дополнительная сила при движении вниз, которая ударяет по стержню вала когда гильза забита вниз.

Хотя многие из этих устройств имеют фиксированную разделительную головку, иногда альтернативные режущие головки, включая клинья, фрезы для корней или асфальт молоток можно прикрепить и заменить по мере необходимости для различных проекты. Как правило, выбранный инструмент соединяется с валом через система быстрого сброса ошейника. Плавная работа обеспечивается направляющими помещается между стержнем вала и втулкой молотка, а вентиляция отверстие облегчает периодическую смазку.

Изготовление ручного раздвижного молота-дровосека

Технически дешевле купи отбойный молоток дровокол, чем построить один.

Некоторые агрегаты могут иметь конструкцию, при которой стержень вала плотно прилегает внутрь молоток с втулкой, который вместо этого включает масляные порты или пресс-масленки дополнительных внутренних рукавов. Однако при любом способе построения если стержень инструмента вала поврежден при выдвижении и обнажении, он может препятствуют плавному движению скользящего вала и приводят к заеданию или залипание.

Хотя этот тип разделителя может быть безопаснее, чем размахивать топором, Его также проще использовать, потому что вы просто позволяете гравитации и вес обратного молотка делают большую часть работы за вас.

В ручном дровоколе со скользящим молотком используется раскалывающий клин, к прочному стальному стержню со скользящей втулкой ударного действия, которая приводит в движение клин вниз через дерево, чтобы расколоть его.

Этот тип разветвителя недорогой, компактный, легкий и простой в использовании. транспортировать, перевозить. Это отличный выбор для колки меньшего диаметра. бревна, хвойная древесина и небольшое количество твердой древесины.

Чтобы использовать дровокол этого типа со скользящим молотком:

  1. Поставьте бревно вертикально и поместите колющий наконечник дровокол поверх журнала.
  2. Возьмитесь за рукоятку втулки молотка и сдвиньте ее вверх и подбросьте молоток. вниз. Повторите это несколько раз, пока клин не расколет древесину. в половине.
  3. Когда бревно почти полностью расколото, прилагайте меньше усилий.
  4. В целях безопасности всегда носите разделитель слайдов за ручка клином вверх. Это предотвратит скольжение штока и клин от падения на ногу, когда он не заблокирован.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
