Электрические проточные водонагреватели принцип работы: Как работает проточный электрический водонагреватель: устройство и принцип работы

Электрические проточные водонагреватели принцип работы: Как работает проточный электрический водонагреватель: устройство и принцип работы

Содержание

Как работает проточный электрический водонагреватель: устройство и принцип работы

Особенностью водонагревателя проточного типа является принцип работы прибора. Нагрев воды осуществляется только во время ее разбора. У прибора отсутствует накопительная емкость, за счет чего снижается расход электроэнергии на прогрев большого объема жидкости. Далее, подробней рассмотрим, как работают проточные электрические водонагреватели разных моделей, и разберемся с основными их отличиями.

Разновидности проточных водонагревателей

Первое различие проточных водонагревателей заключается в том, от какой сети приборы способны функционировать:

  • Однофазные изделия считаются бытового предназначения. Мощность водонагревателей ограничена 12 кВт. Работает прибор от домашней сети, подающей напряжение 220 вольт.
  • Трехфазное оборудование предназначено для высоковольтной сети, подающей напряжение 380 вольт. Водонагреватели характеризуются большой мощностью от 12 до 27 кВт. Используются приборы на производстве и в местах большого скопления людей, где необходимо подключить много водоразборных точек.

Подключать мощный электроводонагреватель должен специалист и только после того, как электролаборатория выполнит проверку сети.

Второе различие проточных водонагревателей заключается в том, с каким давлением воды приборы способны работать.

Напорные электронагреватели

Напорный водонагреватель еще называют прибором закрытого типа. Его работа зависит от параметров водопровода. Если давление в магистрали будет слабое, водонагреватель не включится. К электроприборам напорного типа подключают несколько водоразборных точек. Их количество зависит от мощности нагревателя. В квартирах и частных домах обычно к проточному водонагревателю подключают водоразборные точки на кухне и в ванной.

Водонагреватель закрытого типа разрешается подключать к одному смесителю. Такой вариант монтажа позволяет избавиться от перепада температур воды на выходе, так как горячий поток не остывает во время транспортировки по длинному трубопроводу.

Особенностью конструкции проточного водонагревателя напорного типа является наличие регулирующих систем по давлению и температуре воды. Автоматика позволяет поддерживать заданные параметры, плюс защищает нагревательный элемент от перегорания при снижении давления в водопроводе.

Безнапорные электронагреватели

Менее производительным считается безнапорный водонагреватель открытого типа, но его плюс в том, что работа не зависит от давления в водопроводе. Вода на подогрев поступает после запорной арматуры. Достаточно свободного истекания жидкости на уровне атмосферного давления, чтобы включился подогрев. Предназначен нагревательный прибор для одной точки отбора воды. Его можно поставить на один кран или душ в ванной комнате.

В таком нагревателе стоит ручной регулятор температуры. Пользователь самостоятельно выставляет нужный параметр. Схема электроприбора предусматривает клапан. При отсутствии потока жидкости он срабатывает, за счет чего происходит отключение от сети и электричество не подается на нагревательный элемент.

Мощность безнапорных моделей варьируется в пределах 2–8 кВт. Установка электроприбора не требует прокладки отдельной линии проводки.

Продаются безнапорные водонагреватели с душевой лейкой или смесителем специальной конструкции. Он комплектуется патрубками подключения к подаче воды, направлению жидкости на нагревательный элемент и для соединения с изливом.

Устройство проточных электроводонагревателей

Все проточные электрические водонагреватели работают по одной схеме: поток холодной воды движется через электрический ТЭН, где и происходит ее нагрев до заданной температуры. Это характеризует сходство приборов напорного и безнапорного типа:

  • Нагревательным элементом выступает ТЭН. Он включается во время начала разбора воды. Время нагревания потока зависит от мощности ТЭНа и варьируется от трех секунд до двух минут.
  • Реле давления срабатывает при начале разбора воды. В это время на ТЭН подается напряжение.
  • Регулятор позволяет пользователю задавать температуру. Устройство будет постоянно поддерживать установленный параметр, пока не будут внесены изменения.
  • Прерыватель защищает ТЭН от перегрева. Отключение подачи электричества происходит при достижении критического показателя температуры.
  • Стабилизатор давления защищает электроприбор от перепадов напора воды.
  • Показатель жесткости воды во всех регионах не соответствует норме. Предотвратить образование накипи на ТЭНе помогает активатор. Устройство подвергает магнитной обработке проходящий поток жидкости.

Водонагреватель, сделанный по приведенной выше схеме

Немного другая схема, в которой роль ёмкости для воды играет медная трубка ТЭНом внутри. Так сделаны модели Themex System, Etalon System, Edisson System и т.п.

Отличаться устройство проточного водонагревателя определенной модели может только типом ТЭНа, системой управления и возможностью работы с требуемым давлением воды.

Разновидности ТЭНов

Нагревательным элементом проточного электроприбора выступает ТЭН. Тепло излучает спираль от подачи напряжения. В зависимости от исполнения ТЭН бывает:

  • Открытый нагреватель состоит из неизолированной спирали, помещенной внутрь пластиковой трубки. Элементы собраны в блок, который заключен внутри прочного корпуса из негорючего пластика. Проходящий поток жидкости омывает горячую спираль, забирая тепло. Особенностью нагревателя является невозможность образования накипи. Это происходит из-за малого объема воды в трубке, а также отсутствия выделения остаточного тепла спиралью сразу после отключения подачи напряжения. Водонагреватели с открытым ТЭНом востребованы для подогрева бассейнов и в регионах с жесткой водой.
  • Закрытый ТЭН имеет трубчатый корпус из меди или латуни. Внутри герметически запаяна спираль. Соприкосновение спирали с водой не происходит. Каждый виток спирали изолирован от корпуса кварцевым песком во избежание пробоя. Нагрев воды происходит дольше. Спирали сначала нужно прогреть корпус, а тот уже отдаст накопленное тепло проходящему потоку.

Закрытые ТЭНы склонны к обрастанию накипью, но в плане электробезопасности такие трубчатые нагреватели стоят на первом месте.

Различие по типу управления

Различают нагреватели проточные по типу управления, которое основывается на гидравлике или электронике.

Гидравлический тип управления

Гидравлическое управление свойственно дешевым водонагревателям бытового назначения. Особенностью конструкции проточного нагревателя является наличие блока, состоящего с мембраны и штока. При открытии и закрытии водоразборного крана механизм срабатывает. Шток приводит в действие выключатель, тем самым начиная или прекращая подачу воды.

Усовершенствованным считается гидравлический блок с двумя ступенями, для каждой из которых свойственно свое давление проходящего потока жидкости. При слабом потоке включается первая ступень. С увеличением давления движущейся жидкости блок переходит работать на вторую ступень.

Одноступенчатые проточные водонагреватели комплектуются ТЭНом мощностью до 6 кВт. При слабом потоке жидкости нагреватель не включается, что является огромным недостатком.

При покупке одноступенчатого водонагревателя стоит узнать показатель минимального порога напора жидкости.

Блок гидравлического управления не способен длительное время точно поддерживать заданную температуру воды. Минусом является отсутствие защиты от проникновения воздуха к ТЭНу. Проточные приборы нагрева воды с гидравлической системой управления подключают только к одной водоразборной точке. В противном случае существует угроза возникновения температурных колебаний, наиболее опасных для нагревателей мощностью 9 кВт.

Электронный тип управления

Электронное управление осуществляется за счет датчиков, посылающих сигнал процессору. Регулировка всех параметров происходит автоматически. Датчики следят за температурой, давлением и напором воды. Проточные водонагреватели с электронным управлением бывают двух типов:

  • модели с регулировкой только температуры воды;
  • модели с регулировкой температуры и напора жидкости.

Электронное управление позволяет использовать проточный электроводонагреватель с несколькими водоразборными точками. Недостатком считается дороговизна электронного блока, но из строя он выходит редко.

Принцип работы

Разобраться, как работает проточный водонагреватель нетрудно. Достаточно посмотреть схему прибора. Основан принцип работы проточного водонагревателя на прохождении потока воды через ТЭН. Когда пользователь открывает водоразборный кран, срабатывает система управления прибора. На ТЭН подается напряжение, спираль нагревается и отдает тепло воде. После закрытия крана поток жидкости прерывается. Система управления подает новый сигнал на прекращение подачи напряжения.

Проточные электроводонагреватели экономичны, так как расход электроэнергии происходит только в момент разбора воды.

Сложнее происходит работа проточного электроприбора, установленного на две или три водоразборные точки. Системе управления приходится следить, чтобы ТЭН успевал поддерживать заданную температуру воды в случае одновременного пользования всеми кранами.

Проточные электроводонагреватели способны обеспечить горячей водой семью на даче, в квартире и частном доме.

Видео по теме:

Устройство водонагревателя: принцип работы, разновидности

Бесперебойный доступ к горячей воде обеспечивает человеку комфорт в жилых, производственных и офисных помещениях. Наличие возможности подключения к централизованным сетям горячего водоснабжения не гарантирует постоянную подачу подогретой воды в связи с профилактическими работами и аварийными ситуациями. Для загородных домов, дач и других строений, где нет магистральных тепловых сетей эта проблема многократно усиливается. Есть ли выход из этой ситуации? Конечно, есть! Необходимо просто установить водонагреватель и доступ к горячей воде будет обеспечен практически круглогодично.

Современное водонагревательное оборудование использует в своей работе различные виды энергоносителей: электроэнергию, природный газ, жидкое и твердое топливо. Одним из самых распространенных видов водонагревателей являются электрические приборы в разнообразных исполнениях. В этой статье мы рассмотрим основные типы такого электротермического оборудования, принцип работы водонагревателей, а также их конструктивные и технологические особенности. В заключение будут приставлены наиболее популярные модели бойлеров и водонагревателей на российском рынке такой техники.

Типы электрических водонагревателей

Наиболее экономичный способ нагрева холодной воды — это использование газовой колонки, но в большинстве случаев этот нагревательный прибор просто невозможно установить. В многоэтажных домах чаще всего отсутствуют специальные системы отвода отходов горения природного газа, а многие частные дома и дачи не газифицированы. Поэтому в этом случае монтаж электрических приборов для получения горячей воды не имеет альтернативы. Все электрические водонагреватели делятся всего на два типа: накопительные (бойлеры) и проточные. Ниже мы кратко рассмотрим принцип действия каждого типа по отдельности.

  1. Электрический накопительный водонагреватель (бойлер). Этот прибор чаще всего называют бойлером. Устройство представляет собой простой бак для воды с установленными нагревательными элементами (ТЭНами) и электронными или механическими системами управления. Сама емкость имеет термоизоляцию от внешней среды, что позволяет существенно экономить электроэнергию. Принцип работы накопительного водонагревателя статический. Бак заполняется холодной водой и она нагревается с помощью ТЭНов. Весь процесс нагрева и поддержания необходимой температуры происходит под управлением блока автоматики.

  1. Проточный электрический водонагревательный прибор. Принцип работы проточного водонагревателя динамический. В этом устройстве нет накопительной емкости для холодной воды. Процесс нагрева воды ТЭНами происходит в специальных трубах и змеевиках при постоянном потоке водной среды через эти элементы. Как и в накопительных системах, в проточных водонагревателях реализован принцип механического или автоматического управления с помощью электронного блока. Для быстрого нагрева сильного потока воды до необходимой температуры проточный электронагреватель должен иметь достаточную мощность, что является определенным недостатком.

Эти два типа электрических водонагревателей могут иметь различное исполнение. Существуют приборы с косвенным нагревом, где тепловая энергия передается воде через дополнительный теплоноситель в теплообменном модуле. В этом случае нагревательные элементы подогревают специальную жидкость, которая, в свою очередь, передает тепло холодной воде в теплообменнике. Кроме того, в качестве элементов нагрева могут использоваться не только ТЭНы, но и другие устройства, например, инфракрасные источники.

Но все эти устройства намного дороже, поэтому в основном используются проточные и накопительные водонагреватели с прямым подогревом воды нагревательными элементами сопротивления, то есть ТЭНами. Ниже мы более подробно рассмотрим устройство, принцип работы, преимущества и недостатки обеих типов электрического водонагревательного оборудования. Это позволит вам сделать правильный выбор устройства для бесперебойного обеспечения горячей водой своего жилья, офиса или хозяйственного помещения.

Накопительный водонагреватель

Устройство накопительного водонагревателя довольно простое. Главным элементом прибора является емкость для воды, изготовленная из нержавеющей стали или алюминия. Если бак изготовлен из простой стали, то его внутренняя поверхность бака покрывается специальными материалами, улучшающими его эксплуатационные характеристики коррозионную стойкость. В накопительном баке устанавливается нагревательный модуль, состоящий из одного или нескольких ТЭНов. ТЭНы могут быть «мокрыми» или «сухими». В первом случае нагревательный элемент контактирует непосредственно с водой, а во втором он помещается в трубку, которая и нагревает воду.

Вся эта конструкция помещается во внешний кожух и изолируется от него специальным термоизоляционным материалом. В баке устанавливается термостат и другие необходимые датчики, подключенные к системе автоматики и информационным модулям. На внешней оболочке прибора монтируется система управления, механическая или электронная. Ниже представлена классическая схема накопительного водонагревателя в разрезе с минимально-необходимым набором элементов.

Как работает накопительный водонагреватель? Все довольно просто! Принцип действия бойлера построен на свойствах воды с разной температурой. Как мы знаем из школьного курса физики теплая жидкость стремится вверх, а холодная вниз. Именно на этом физическом явлении и построена работа всех накопительных водонагревателей. Снизу прибора подается холодная вода и нагревается ТЭНом. Поднимаясь она удаляется из бака через высокий патрубок забора горячей воды. Сам процесс простой, но для надежного функционирования всей системы требуется установка дополнительных элементов и систем как внутри бака, так и на защитном кожухе.

Внутри накопительной емкости устанавливается магниевый анод, который необходим для уменьшения количества свободных ионов в воде. Этот элемент позволяет заметно уменьшить коррозию внутренних частей бойлера. А также в баке устанавливается термостат, позволяющий регулировать температуру воды и отключать ТЭНы при достижении необходимого температурного режима. Весь процесс нагрева и отбора горячей воды в бойлере представлен на следующем рисунке.

В большинстве электрических накопительных водонагревателей устанавливаются датчики температуры, с выводом показаний на электронный дисплей или механический термометр. Подача холодной воды осуществляется через кран с обратным предохранительным клапаном. Управление режимами работы бойлера осуществляется как электронными модулями, так и механическими регуляторами в более простых моделях. К достоинствам накопительных электрических водонагревателей можно отнести возможность нагрева больших масс воды и низкое энергопотребление, а к недостаткам высокую стоимость.

Проточный водонагреватель

Устройство проточного водонагревателя полностью отличается от схемы принципа действия накопительного оборудования. Этот прибор не имеет емкости для накопления воды, а ее нагрев происходит при постоянном потоке жидкости через нагревательный модуль. В качестве такого модуля используется конструкция из труб с ТЭНами, которые могут располагаться как снаружи, так и внутри конструкции. Лучшим материалом для изготовления нагревательного модуля является медь, но в более дешевых моделях может быть использована нержавеющая сталь или алюминий.

Кроме модуля для нагрева воды в состав прибора входят различные дополнительные устройства. Датчик потока воды необходим для определения минимального напора воды, при котором можно эксплуатировать водонагреватель. Температурный датчик, регулятор температуры (термостат) предназначены для управления режимами работы. Тепловой предохранитель отключает систему при превышении максимально возможных температурах потока воды. На нижеприведенной картинке показана классическая схема электрического проточного водонагревателя в разрезе.

Как работает проточный водонагреватель? Этот процесс будет понятен даже школьнику! Из представленной схемы понятно, что холодная вода попадает в прибор через патрубок, а доступ в нагревательный модуль ей открывает реле давления. При низком давлении водонагреватель функционировать не будет. Регулятор температуры управляет процессом нагрева. Вода, нагретая до необходимой температуры, выводится наружу и подается в смеситель для использования потребителем. К достоинствам проточных электрических водонагревателей можно отнести невысокую стоимость и мгновенный нагрев воды, а к недостаткам высокое электропотребление и особые условия к электропроводке.

Обзор рынка электрических водонагревателей

В настоящее время на российском рынке электрического водонагревательного оборудования присутствует большее количество производителей как отечественных, так и иностранных. Конечно в основном доминируют иностранные производители такие как MTS и Lorenzi Vasco, но называть их продукцию чистым импортом нельзя. Большинство компаний открывает в России собственные производственные мощности полного цикла, с изготовлением основных комплектующих изделий. Это позволяет снизить себестоимость продукции и сделать ее доступной широкому кругу покупателей. Одной из таких компаний является итальянская корпорация Thermex, продукция которой уже практически стала российским брендом.

Более двадцати лет компания «Термекс» успешно работает в России, открывает собственные заводы и обеспечивает наш рынок электрическими водонагревателями высокого качества. Модельный ряд от этого производителя включает все типы электрического оборудования для нагрева воды. Популярность водонагревателя Термекс среди потребителей очень высока за счет инновационных идей, используемых при его изготовлении. Принцип работы водонагревателя Термекс, независимо от типа устройства, не отличается от аналогичных изделий других производителей. Но сразу следует сказать, что продукция компании завоевала доверие российского покупателя своими техническими характеристиками и доступной ценой.

Чем же так хороши водонагреватели от корпорации «Термекс»? Все очень просто! Модельный ряд продукции очень широк и позволяет практически любому потребителю подобрать оборудование для нагрева воды под свои нужды. Электрические накопительные водонагреватели Термекс выпускаются в широком диапазоне внутренних объемов от 10 до 300 литров. Проточные нагреватели различной мощности позволяют практически мгновенно нагреть проточную холодную воду до необходимой температуры.

К другим преимуществам электрических водонагревателей Термекс можно отнести следующие технологические и конструктивные особенности:

  • модельный ряд накопительных водонагревателей состоит как из круглых, так и плоских моделей различного объема с лаконичным дизайном;
  • качественная теплоизоляция изделий и автоматический контроль режимов работы позволяют значительно экономить электроэнергию;
  • в различных моделях используется как электронное, так и механическое управление, что позволяет оптимизировать весь процесс нагрева воды;
  • баки накопительных водонагревателей изготавливаются из специальной нержавеющей стали с высокой антикоррозионной стойкостью;
  • в проточных водонагревателях нагревательный модуль полностью производится из меди, что повышает его надежность и долговечность;
  • в некоторых моделях накопительных водонагревателей внутренняя поверхность баков покрывается биостеклофарфором, который полностью исключает коррозию емкости.

Кроме этого, в модельный ряд продукции от компании «Термекс» входят электрические водонагреватели с комбинированной системой нагрева воды.

Где купить

Максимально быстро приобрести оборудование для нагрева воды можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Заключительная часть

Выбор типа оборудования для нагрева вода зависит от условий использования данной техники и финансовых возможностей потребителя. Если вам необходима основательная система с большими объема, то следует отдать предпочтение накопительным приборам, невзирая на затраты. Для тех кому горячая вода необходима здесь и сейчас в небольших объемах отлично подойдут проточные водонагреватели.

Видео по теме

Принцип работы проточного водонагревателя

Принцип работы проточного водонагревателя

Жизнь человека в XXI веке стала максимально комфортной. Мы уже стали забывать как это топить жилище дровами и греть воду для того, чтобы принять душ или ванну. Однако плановые отключения горячей воды летом, периодически возвращают нас в прошлое. К счастью, прогресс не стоит на месте, и сегодня можно легко решить эту проблему, установив проточный водонагреватель. Имея небольшие габариты и вес, он отлично впишется в интерьер ванной комнаты или кухни.

Из чего состоит проточный нагреватель

В корпусе проточного водонагревателя находится нагревательный элемент (ТЭН или спираль), регулятор мощности, терморегулятор, который отключает ТЭН при достижении предельной температуры нагрева, и датчики, отвечающие за защиту от включения ТЭНа без воды в системе и температуру нагрева.

Разновидности нагревателей

Различают два основные вида проточных водонагревателей — закрытого типа (напорные) и открытого типа (безнапорные).

Принципиальное отличие напорного заключается в том, что он может работать сразу на несколько точек. То есть установив его в одном помещении, горячей водой можно пользоваться и в ванной, и на кухне и везде, где есть смесители. Прежде чем эксплуатировать устройство такого типа, необходимо убедиться в том, что в водопроводе можно создать довольно высокое давление. При низком давлении напорный нагреватель работать не может.

Безнапорный устанавливается только на одну точку. Для его эксплуатации давление в трубе не имеет значения. Зачастую безнапорные водонагреватели оснащены собственным краном или душем.

Также водонагреватели различаются по типу использования нагревательного элемента. В его качестве которого могут быть использованы ТЭНы или нагревающие спирали. Проточные водонагреватели с ТЭНом внутри имеют большие габариты, со спиралью более компактные.

Ещё одно различие водонагревателей — это тип управления. Механические, более надёжные, регулировка температуры производится вручную с помощью тумблера на корпусе прибора. При поступлении холодной воды, мембрана, находящаяся в корпусе прибора, смещается, приводя в движение рычаг включения. Однако, при слабом напоре в трубе, смещение рычага не произойдёт, а, следовательно, устройство не включится. Электронные, устроены на базе микропроцессоров и множества датчиков. Более точные, позволяют максимально точно установить температуру воды на дисплее. Способны поддерживать любую температуру вне зависимости от напора воды, также используют оптимальный уровень мощности, тем самым уменьшая потребление электроэнергии.

Принцип работы водонагревателя

Принцип работы проточного водонагревателя заключается в том, что вода нагревается и поддерживается заданной температуры, проходя через нагревательный элемент. Устройство подключается напрямую к трубе непосредственно возле раковины. При открытии крана в корпусе проточного водонагревателя срабатывает реле давления. Включается нагревательный элемент и через некоторое время (от трех секунд до двух минут) вода нагревается до заданной пользователем температуры и вытекает через кран. Температура задаётся вручную пользователем.





Как устроен проточный бойлер

Прибор отличается от накопительного устройства только отсутствием бака для скопления воды. В корпусе расположен проточный ТЭН, сквозь который проходит поток воды. Он быстро нагревается, что позволяет получить горячую воду сразу, как только открыли кран.

Внутри корпуса находятся:

  • ТЭН в защитном корпусе. Чаще всего это трубка из пластика или латуни. Преимущество такого нагревателя — неподверженность накипи.
  • Регулятор мощности. Переключает работу между ТЭНами, представляет собой кнопку.
  • Реле и датчики. Последние отвечают за температуру нагрева, контроль количества жидкости, защиту от включения без воды. Реле срабатывают при превышении температуры, отключая ТЭН.

Рассмотрите электрическую схему работы бойлера «Термекс»:

Принцип работы

Поскольку проточный бойлер работает с большой мощностью, для подключения потребуется надежная проводка. Стандартное подключение выполняется трехжильным кабелем, где L — фаза, N — ноль, Е — заземление.

После включения техники электричество поступает на датчик протока. Если напор воды в системе достаточный, датчик замыкает контакты. После срабатывает реле ТЭНа, и запускается нагрев. Термодатчики включаются в случае перегрева. Цепь замыкает лампочка на панели, которая светится во время работы бойлера.

Вот подробная схема устройства прибора:

Особенности моделей

Модели различных марок могут различаться по нескольким критериям.

Тип нагревательного элемента:

  • Открытый — состоит из пластикового корпуса со спиралью внутри. При подаче питания спираль нагревается и передает тепло проходящему потоку.
  • Закрытый — принцип работы тот же, только спираль заключена в корпус из латуни или меди. Является более пожаробезопасным.

Управление:

  • Механический (гидравлический) тип. Регулируется с помощью переключателя и имеет 6 режимов мощности. Система состоит из блока и мембраны, которая при потоке смещается и выталкивает кнопку выключения. Минусом механики является неточность — может не сработать при недостаточном напоре.
  • Электронный тип. Содержит микропроцессор и датчики. Эта точная система позволяет удерживать заданную температуру, а также подстраивать мощность для экономии энергии.

Разновидности:

  • Закрытого типа (напорные). Обеспечивает высокое давление в трубах, чтобы обслуживать несколько точек забора. Вы сможете одновременно использовать душ и смеситель на кухне. При этом температура воды не будет снижаться.
  • Открытого типа (безнапорные). Подключаются к одной точке забора. Отличаются компактным корпусом, поэтому их можно устанавливать отдельно на кран или душ.



Как устроен

Проточная модель отличается от накопительного бойлера тем, что в конструкции отсутствует бак для накопления горячей воды. Холодная вода напрямую подается на нагревательные элементы и выходит уже нагретой через смеситель либо кран.

Рассмотрим на примере устройство проточного водонагревателя Термекс:

Как вы видите, электрическая схема нагревателя достаточно простая. Все элементы конструкции можно легко отыскать и приобрести, если аппарат выйдет из строя

Теперь перейдем ко второму, не менее важному вопросу — рассмотрим, как работает проточный водонагреватель

Принцип действия

Итак, на примере предоставленного выше нагревателя от фирмы Термекс рассмотрим его принцип работы.

Подключение к электросети осуществляется трехжильным кабелем, где L — это фаза, N — ноль, а PE либо E — заземление. Далее питание поступает на датчик протока, который срабатывает и замыкает контакты в том случае, если напор воды достаточный для работы. Если же воды нет либо напор очень слабый, включение нагрева не произойдет, в целях безопасности.

В свою очередь при срабатывании датчика протока включается реле управления мощностью, которое отвечает за включение ТЭНов. Датчики температуры, которые расположены дальше в электрической цепи, предназначены для отключения нагревательных элементов при перегреве.

При этом термодатчик Т2 включается после остывания ТЭНов в ручном режиме. Ну и последний элемент конструкции — неоновый индикатор, который отображает процесс нагрева воды.

Вот и весь принцип работы проточного электрического водонагревателя. Если вдруг устройство вышло из строя, воспользуйтесь данной схемой, чтобы найти неисправный элемент.

В других моделях может быть измененная схема работы, к примеру, будет присутствовать терморегулятор, как на изображении ниже.

При подаче холодной воды эта мембрана смещается, тем самым выталкивая рычаг включения через специальный шток. Если же напор слабый, смещение не произойдет и нагрев не включится.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

  • количество проживающих в доме людей;
  • максимальный расход горячей воды при одновременно открытых всех кранах;
  • количество водоразборных точек;
  • требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Подключение электропитания

Для подключения питания в большинстве случаев используется клеммная колодка, расположена под защитной крышкой на корпусе водонагревателя. Где именно она находится и как до нее обраться, следует уточнять в инструкции. Шнуром питания с вилкой для подсоединения к розетке снабжаются только маломощные нагреватели на 1,5-2 кВт. Однако и в этом случае желательно обойтись прямым подключением к отдельной линии, для которой в щитке выделен автомат и УЗО.

Схема подключения водонагревателя к элекричеству

Подключение выполняется трехжильным медным кабелем сечения не менее 2,5 мм2, если иного не указано в инструкции. Чем выше потребление, тем толще должен быть кабель. В Таблице указаны требования к кабелю, отталкиваясь от мощности и тока.

Алюминий Сечение провода, мм2 Медь
Сила тока, А Мощность, кВт Сила тока, А Мощность, кВт
14 1,0 14 3,0
15 1,5 15 3,3
19 3 2 19 4,1
21 3,5 2,5 21 4,6
27 4,6 4,0 27 5,9
34 5,7 6,0 34 7,4
50 8,3 10 50 11

На линии для водонагревателя больше не должно быть оборудования, как и на автомате с УЗО. Допускается установка защиты и автомата непосредственно возле водонагревателя, однако следует их монтировать в специальные влагозащищенные боксы

Конструкция

Корпус проточного электроводонагревателя обычно представляет собой цилиндр весом порядка 2 кг. Внутри находятся:

Нагревательный элемент

Бывает двух типов:

  • неизолированная спираль;
  • трубчатый электронагреватель (ТЭН).

Первый вариант — спираль в чистом виде — находится внутри блока из полимерных трубок, который в свою очередь заключен в прочный корпус из того же материала. Внутренний объем прибора с таким нагревателем достаточно мал, также мала и его масса, соответственно, аккумуляции тепла не происходит.

Устройство проточного водонагревателя

По этой причине после отключения питания водонагреватель остывает моментально, так что накипь на его внутренних стенках отложиться не успевает. В основном такие проточники применяются в бассейнах для подогрева воды, но иногда и в бытовых условиях — при наличии в воде большого количества солей жесткости.

ТЭН — это та же спираль, но помещенная в трубку из меди или латуни, заполненную кварцевым песком. Такой вариант более надежен с точки зрения электробезопасности.

Датчик протока либо его механический аналог

Данный элемент обеспечивает подачу питания на нагреватель в тот момент, когда будет зафиксировано движение воды. То есть аппарат включается автоматически, как только пользователь откроет кран. В простых моделях, не оснащенных электронной системой управления, датчика как такового нет.

Вместо него имеется мембрана, механически связанная с выключателем и реагирующая на давление воды. Недостаток такого решения в том, что при малом напоре в трубопроводе нагреватель может и не включиться.

Датчик перегрева

Отключает питание нагревателя, если вода греется слишком сильно. Верхний порог обычно составляет +60 0С или +70 0С.

Удобно, когда на приборе имеется лампочка-индикатор срабатывания датчика перегрева. Без нее пользователю трудно понять, отключился ли водонагреватель из-за перегрева, либо вследствие неисправности.

Органы управления

С их помощью можно менять мощность нагрева и расход воды. Температура воды на выходе зависит и от того, и от другого. В приборах с электроникой обычно имеется возможность настройки желаемой температуры воды, а регулировку мощности и напора водонагреватель осуществляет сам. Значение температуры может выводиться на дисплей.

УЗО

Собственно, УЗО находится не в корпусе, а на сетевом шнуре. Полное название этого элемента — устройство защитного отключения.

Оно размыкает цепь в случае обнаружения утечки тока, которая имеет место при поражении пользователя током или при пробое фазы на заземленный корпус или на металлический трубопровод.

Любой имеющийся в санузле электроприбор, особенно контактирующий с водой, нужно подключать через УЗО. Но в случае с «проточниками» по причине их большой мощности производители решили не полагаться на благоразумие пользователей и сами оборудуют их УЗО.

УЗО не защищает цепь и прибор от короткого замыкания или скачков напряжения, как иногда пишут в Интернете. Так что наличие этого устройства не освобождает от необходимости устанавливать автоматический выключатель или предохранитель.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Принцип работы накопительного электрического водонагревателя

Несмотря на кажущуюся простоту водонагревателя накопительного типа, в его конструкции используется множество оригинальных технических решений, позволяющих устройству надежно и эффективно функционировать. Вместе с тем бойлер работает на очень простом физическом законе, согласно с которым слои с разной температурой имеют различную плотность и не смешиваются между собой. Рассмотрим принцип работы накопительного водонагревателя подробнее, чтобы понять, как законы физики помогают повысить комфорт в нашем доме.[contents h3 h4]

Конструкция водонагревателя

Чтобы понять принцип действия бойлера, необходимо иметь представление о том, как устроен прибор и как функционируют отдельные его части.

Кожух и внутренний бак

Водонагреватель накопительного типа состоит из пластикового или стального корпуса (кожуха), внутри которого установлен стальной бак для воды. Пространство между кожухом и внутренней емкостью заполнено теплоизоляционным материалом, в качестве которого чаще всего используется вспененный полиуретан. Такая технология позволяет устройству сохранять температуру воды в течение длительного времени.

Сегодня на рынке представлены приборы самого разного размера и формы

Внутренний бак во избежание коррозии покрывают специальным стеклофарфоровым покрытием. Такой защитный слой имеет схожий со сталью температурный коэффициент расширения, поэтому не растрескивается и не отслаивается при перепадах температур внутри емкости. Кроме того, гладкая поверхность бака защищает внутреннюю часть от образования накипи и скапливания грязи.

Некоторые модели водонагревателей оснащаются емкостями из нержавеющей стали либо имеют титановое покрытие. Это позволяет увеличить срок службы устройств, но значительно повышает их стоимость.

Внутри бака установлены патрубки для подачи и отвода воды. Более длинный «горячий» патрубок установлен с учетом расстояния до наиболее прогретого водяного слоя. На «холодной» трубке смонтирован рассекатель, замедляющий струю входящей воды во избежание перемешивания слоев.

Электрические компоненты

Нагрев воды в бойлере осуществляется при помощи трубчатого электронагревателя (ТЭНа). Мощность нагревательного элемента зависит от объема бака и составляет от 1,2 до 6 кВт. В отдельных случаях устанавливаются несколько ТЭНов для повышения производительности водонагревателя при сохранении его экономичности.

ТЭН и анод, смонтированные на фланце

Нагревательный элемент устройства смонтирован на съемном фланце. Такая конструкция предоставляет возможность не только быстро отремонтировать прибор в случае поломки, но и производить профилактические мероприятия.

Чаще всего на фланце также закрепляется и магниевый анод, защищающий внутренние металлические части от коррозии, а также монтируется термореле и термостат. Эти элементы служат для управления нагревом, а также защищают нагреватель от перегрева.

Водонагреватели премиум-класса кроме основных элементов имеют и электронный блок управления, позволяющий реализовать дополнительные сервисные функции.

Группа безопасности

Для того чтобы давление внутри электрического бойлера не превысило критическое, каждый водонагреватель оснащается предохранительным клапаном. Этот элемент производит сброс давления при его превышении свыше установленного значения. С помощью предохранительного клапана осуществляется и сброс излишков воды, образующихся при расширении жидкости во время ее нагрева.

Один из вариантов исполнения группы безопасности

Эксплуатация водонагревателя без такого клапана запрещена, так как при выходе из строя терморегулятора критическое повышение давления может привести к взрыву.

Часто предохранительный клапан выполняют в одном корпусе с клапаном обратным. Такое решение уменьшает размер устройства, хоть и весьма спорно с точки зрения надежности.

Как работает и действует водонагреватель

Как уже говорилось ранее, принцип действия бойлеров накопительного типа основан на перемещении более горячего водяного слоя вверх, в то время как холодная вода имеет более высокую плотность и занимает нижнюю часть бака.

Во время первичного включения водонагревателя ТЭН подогревает жидкость до температуры, при которой контакты термостата размыкают электрическую цепь. Инверсии нагретой воды в подающую магистраль препятствует обратный клапан, поток жидкости через который возможен только в одну сторону.

Составные части накопительного водонагревателя

При открывании расходного крана на мойке или в ванной верхний слой горячей воды начинает поступать к потребителям через «горячий» патрубок. Соответственно давление внутри бака начинает падать, поэтому холодная вода из водопровода устремляется внутрь емкости.

Смешиванию нагретой жидкости холодным водяным потоком препятствует установленный на входном патрубке рассекатель, распределяющий струю с одновременным снижением ее скорости. Таким образом, холодная вода распределяется в нижней части прибора, именно там, где установлен ТЭН. При снижении температуры контакты терморегулятора замыкаются, и нагреватель вновь подключается к электрической сети. Именно так работает электрический бойлер в штатном режиме.

В случае использования в конструкции водонагревателя нескольких ТЭНов, при резком снижении температуры внутри бака вследствие большого водоразбора, в работу включаются все нагреватели. Именно поэтому такие бойлеры обладают повышенной производительностью. Если же температура воды снижается медленно (вследствие естественного остывания), то при достижении порогового значения температуры автоматика включает только один электронагреватель. Такой алгоритм работы существенно снижает время, необходимое для приготовления очередной порции горячей воды, а также способствует более высокой экономичности изделия.

Критическое повышение давления внутри бойлера (как правило, более 6-7 атмосфер), связанное с повышенным давлением в магистральном водопроводе или выходом из строя термостата, вызывает срабатывание предохранительного клапана, жесткость пружины которого рассчитана на номинальную величину. В этом случае произойдет «разгерметизация» трубопровода горячего водоснабжения и часть воды или пара будет удалена в канализацию посредством шланга, установленного на патрубок защитного клапана. При снижении давления до номинального уровня тарелка предохранительного клапана будет прижата к его седлу с помощью рабочей пружины и герметичность «горячей» магистрали будет восстановлена.

Подробное видео о принципах работы накопительного водонагревателя смотрите ниже:

При установке накопительного электрического водонагревателя важно придерживаться всех требований производителя. Только в таком случае можно рассчитывать на эффективную, надежную, а главное, безопасную работу прибора.

Водонагреватели. Принцип работы водонагревателя: как он работает.

Как владельцу загородного дома понять, какой из приборов больше всего подходит именно для его жилища? Важно не только разобраться в принципах работы, но и определить оптимальный источник энергии и взвесить все плюсы и минусы.

На фото:

Газовый или электрический, а может быть на альтернативных источниках топлива? Например, накопительный водонагреватель, работающий от солнечных батарей.

Виды водонагревателей

Четыре вида. По принципу работы водонагреватели бывают проточные и накопительные, а по источнику энергии — газовые или электрические. Подробнее об этом — в статье «Водонагреватели: 4 типа».



Достоинства и недостатки различных водонагревателей:

1.

Проточный газовый

Проточный газовый водонагреватель atmoMAG exclusiv RXI от фабрики Vaillant.

Плюсы:

Можно монтировать в ванной или на кухне. Благодаря отсутствию емкости для воды и небольшим размерам газовой горелки проточные газовые водонагреватели довольно компактны.
Низкая стоимость газа.

Минусы:

Невысокая производительность. У проточных газовых нагревателей горелка обладает сравнительно невысокой мощностью. То же можно сказать и про эффективность работы компактного теплообменника. Все это вынуждает хозяев понижать температуру воды в системе.
Одного прибора может оказаться недостаточно. Особенно, если дом большой и горячей водой пользуются много жильцов. Придется устанавливать два агрегата, а то и больше, что приведет к значительным затратам: нужно будет серьезно реконструировать дымоход и увеличивать его общую протяженность.

2.Накопительный газовый

Настенный газовый котел Logamax U052 T с баком 48 л от фабрики Buderus.

Плюсы:

Высокая производительность. Накопительные газовые водонагреватели имеют мощные газовые горелки и высокоэффективные теплообменники.
Широкий выбор баков. Вы без труда подберете модель с любым объемом бака — от 50 до 300–500 литров (значения указаны для оборудования бытового класса), в соответствии с количеством жильцов в доме и их потребностями в горячей воде.

Минусы:

Размеры. Водонагреватели с большими баками часто можно установить лишь в нежилом помещении: в подвале, котельной, на чердаке и т.д. Соответственно, туда и придется отправляться каждый раз, когда потребуется подкорректировать режим его работы.

3. Проточный электрический

Бытовой проточный водонагреватель WATERMASTER I от фабрики Timberk.

Те же плюсы и минусы, что у проточного газового. Проточный электрический водонагреватель работает по тому же принципу, как работает водонагреватель газовый. Соответственно, он компактен, но не может обеспечить сразу слишком большое количество горячей воды.

Другие плюсы:

• Простой монтаж. Электрическим водонагревателям не требуется дымоход.

Другие минусы:

• Может не хватить мощности местной электросети. Вода, протекающая через теплообменник, должна нагреваться быстро. Поэтому в агрегате используются нагревательные элементы высокой мощности — от 10–12 кВт/ч и до нескольких десятков киловатт. А учитывая то, что местной электросетью для дома выделяется определенный лимит мощности, использовать проточный электрический водонагреватель не всегда возможно.

4. Накопительный электрический

Электрический накопительный водонагреватель EWH 80 Magnum от фабрики Electrolux.

Плюсы:

Потребляет меньше энергии. Накопительные электрические водонагреватели отличаются намного меньшим «аппетитом» и потребляют всего от 2–3 до 8–10 кВт/ч. Таким образом, никаких проблем с их подключением не возникнет, да и расходы на электричество не будут заоблачными.

Минусы:

Немалый размер и вес. Однако, как и газовое накопительное устройство, электрическое также обладает немалыми размерами и весом, что обусловливает некоторые ограничения при выборе места для его установки.



Какой вариант выбрать?

Для небольшого газифицированного дома. Проточный газовый водонагреватель прекрасно подходит для газифицированного дома с небольшим количеством точек водоразбора (1–2 санузла и мойка на кухне).

Для небольшого дома без газа. Если в доме нет газа, можно остановить свой выбор на электрическом проточном аналоге. Однако из-за высокой потребляемой мощности придется считаться с возможностями местной электросети.

Для большого дома. Проточные агрегаты устанавливать здесь непрактично: сопутствующие расходы превзойдут самые мрачные ожидания. Подходящий вариант — накопительные устройства: практика показывает, что именно они пользуются наибольшей популярностью у владельцев крупных коттеджей с несколькими ванными, душевыми, рукомойниками и т.д.

  • Если дом газифицирован — лучшим выбором будет газовый накопительный водонагреватель.
  • Если газа нет — можно использовать электрический накопительный. Принцип работы водонагревателя этого типа подразумевает сравнительно малый расход энергии и отсутствие хлопот при монтаже и подключении.

В статье использованы изображения:
buderus.ru, vaillant.ru, timberk.ru, rusklimat.ru




Как правильно выбрать водонагреватель?

Комфортный современный дом всегда ассоциируются с наличием горячей воды. Если у Вас встал вопрос выбора оптимальной системы нагревания воды для городских квартир и загородных домов, то менеджеры компании Интерма всегда помогут вам подобрать оптимальный для вас вариант.

Современные водонагреватели должны быть удобны в использовании и соответствовать потребностям покупателя.

В одних случаях оптимальным вариантом станет проточный водонагреватель. В других ситуациях больше подойдут накопительные водонагреватели. Правильно выбранная модель позволит использовать воду в максимально удобном режиме.

У нас в ассортименте представлены водонагреватели от ведущих мировых производителей, таких как Висман (Vissman), ACV, Baxi, Immergas, Buderus, Ariston.

Преимущества и недостатки проточных водонагревателей

Главным преимуществом проточных водонагревателей является его компактность и отсутствие больших емкостей. Вода проходит через специальные цилиндры и быстро нагревается.

Проточные водонагреватели в свою очередь делятся по способу нагрева на электрические и газовые.

Многие отдают предпочтение газовым водонагревателям, поскольку они более экономичны. Особенность электрических проточных моделей – резкое увеличение расхода электроэнергии в момент включения прибора, что накладывает дополнительную нагрузку на систему электроснабжения. Но во всех домах есть газ, поэтому электрические тоже пользуются спросом.

Покупая проточный водонагреватель, будьте готовы к тому, что из крана будет литься скорее не горячая, а теплая вода. И самый оптимальный режим работы проточного водонагревателя – использование его для одной точки подачи воды.

Преимущества и недостатки накопительных водонагревателей

Главным преимуществом накопительных водонагревателей перед проточными является возможность использования его одновременно в нескольких точках подачи воды. Накопительные водонагреватели постепенно нагревают воду до необходимой Вам температуры и поддерживают ее на этом уровне до момента использования.

Электрические водонагреватели накопительного типа нагревают воду постепенно и не нагружают тем самым систему электроснабжения. В газовые накопительные водонагреватели оборудованыэлектронной системой управления.Принцип работы такого водонагревателя заключается в том, что в результате сжигания газа образуется тепловая энергия, которая передается теплоносителю. Газовый накопительный водонагреватель работает на газообразном топливе и кислороде (воздухе), продукты горения обычно удаляются в атмосферу.

Немного о водонагревателях косвенного нагрева

Водонагреватели косвенного делятся на настенные и напольные.

Принцип работы бойлера косвенного нагрева состоит в том, что в изолированной емкости проходит теплообменник. Вода нагревается только при работе котла отопления. Специальный термостат контролирует температуру внутри бойлера.

Преимуществом таких водонагревателей являются большие объемы и хорошая теплоизоляция, также бойлеры косвенного нагрева отличаются самым длительным сроком эксплуатации. При правильном монтаже и техобслуживании такой водонагреватель прослужит вам очень долго.

Надеемся, эта статья была для вас полезна и вы учтете все нюансы при выборе водонагревателя, который поможет создать в доме комфортные условия проживания.


Какой водонагреватель выбрать для дома.

Проточный водонагреватель.

В доме отключили горячую воду, неважно почему – летняя профилактика тепловых сетей, авария, неоплата за горячую воду и даже по вашему желанию из-за ее дороговизны. Да случается и такое, когда в новостройке живут всего несколько семей, вы платите по теплосчетчику и при этом потери тепла намного превышают вашу потребность.

Попробуем найти эффективную и экономичную замену источнику горячей воды в виде водонагревателя.

Как известно водонагреватели существуют двух типов — проточные и накопительные и делятся на три типа по виду топлива используемого для приготовления горячей воды:

газовые водонагреватели;

электрические водонагреватели;

— водонагреватели, работающие на альтернативном топливе – жидкое топливо, дрова, уголь, опилки, торф и другие.

Существует также ноу-хау индукционные водонагреватели, пока мало используемые для бытового применения.

Нас в первую очередь интересуют два первых типа водонагревателя – газовые водонагреватели и электрические. О них и пойдет речь в статье.

Конечно же, самое дешевое топливо и способ получить горячую воду — газ и газовая колонка. Но этот вариант подойдет, только если в доме есть газ. Можно, конечно, подогреть воду, установив водонагреватель, работающий на альтернативном топливе – например солярке. Но для этого агрегата необходимо отдельное помещение.

Есть еще один неплохой способ подогреть воду — купить проточный электрический водонагреватель. Электричество всегда дороже, чем газ, на зато электричество есть в каждом доме. Поэтому давайте  разберемся для начала с электрическими водонагревателями как с самым удобным способом подогрева воды в квартире или загородном доме.

Электрические водонагреватели как в прочем и все остальные делятся на две большие группы: проточные и накопительные (емкостные).

Внешне они похожи – шкаф или емкость квадратной или цилиндрической формы, на лицевой панели установлена ручка регулировки температуры. Отличить их можно в первую очередь по размеру —  накопительные водонагреватели — большего размера, чем проточные. Проточные нагреватели выглядят как небольшая красивая коробка. Главная разница между проточными и накопительными водонагревателями — способ нагрева воды.

Для начала изучим проточный водонагреватель. Внутри проточного водонагревателя установлен нагревательный элемент — тэн. Впрочем, тэн  это общий элемент нагрева для проточных и накопительных водонагревателей, в обоих типах водонагревателей нагрев осуществляется с помощью тэна — нагревательного элемента. Тэн состоит из медной трубки, в которую впрессована нагревательная спираль из нихрома. При этом тэновые нагревательные элементы боятся воздушных пробок, они должны постоянно охлаждаться водой, оставшись без воды, они могут перегреться и выйти из строя. Правда сейчас за этим следит автоматика, так что современным проточным водонагревателям перегрев не грозит. Есть еще одна неприятная особенность проточных водонагревателей, о которой умалчиваю производители. При некачественном изготовлении тэна проточного водонагревателя есть риск поражения электрическим током. Этот риск повышается, если в доме отсутствует заземление и зануление, а это большинство частных домов и старых квартир. Учтите это при выборе электрического водонагревателя, особенно проточного типа, и его установку доверьте только профессионалам.

Принцип работы проточного электрического водонагревателя.

Тэн проточного электрического водонагревателя разогревается электрическим током. Холодная вода проходит через трубку, в которой находится нагревательный элемент, нагревательный элемент отдает свое тепло воде и вода вытекает из устройства уже горячей. У проточного водонагревателя нет емкости, поэтому чтобы быстро нагреть большое количество воды для душа, ванны, стирки, необходим прибор большой мощности (от 3 до 27 кВт). Например, для комфортного принятия душа необходим проточный водонагреватель мощностью не менее 8 кВт.

Следует также иметь ввиду,  не всякая электропроводка выдержит даже малые проточные водонагреватели, с потребляемой мощностью 3-8 кВт. Поэтому без риска для здоровья и электропроводки квартиры вы можете устанавливать электрические проточные водонагреватели в домах, где есть электрические плиты, — там проводка рассчитана на эту мощность, хотя и здесь лучше проконсультироваться со специалистом, обязательно вызвав его на дом. А вот в домах старой постройки, до 70 годов, электрический проточный подогреватель однозначно устанавливать нельзя, даже если в доме прошел капитальный ремонт, лимиты при этом не увеличивают и диаметры проводов за редким исключением остаются не низменными.

Цены и качество проточных водонагревателей.Теперь вкратце о ценах и качестве электрических проточных водонагревателей от разных производителей.

Сначала о ценах. Цены на проточные водонагреватели колеблются в пределах от 170 до 645$. Самый маленький (5 л) накопительный проточный водонагреватель стоит около 120$,  за 645$ можно купить нагреватель емкостью 150 литров.

Что касается моделей проточных водонагревателей от разных производителей, то они тоже отличаются по цене. Хотя принципиальной разницы между немецкими, турецкими и итальянскими электрическими нагревателями проточного типа нет, все они устроены одинаково. Цена зависит от качества, в первую очередь от качества эмали покрытия и стали, из которой изготовлен сам проточный водонагреватель и его нагревательный элемент – тэн.

Читать далее —  накопительный водонагреватель в квартире

Водонагреватели без резервуаров или водонагреватели по запросу

Водонагреватели без резервуаров, также известные как водонагреватели по запросу или проточные водонагреватели, обеспечивают горячую воду только по мере необходимости. Они не вызывают потерь энергии в режиме ожидания, связанных с накопительными водонагревателями, что может сэкономить вам деньги. Здесь вы найдете основную информацию о том, как они работают, подходит ли безрезервуарный водонагреватель для вашего дома и какие критерии следует использовать при выборе подходящей модели. Ознакомьтесь с инфографикой Energy Saver 101: Water Heating, чтобы узнать, подходит ли вам безрезервуарный водонагреватель, и с нашим обсуждением #AskEnergySaver о водяном нагреве, чтобы узнать больше об эффективном водяном нагреве.

Как они работают

Бесконтактные водонагреватели нагревают воду напрямую, без использования накопительного бака. Когда кран с горячей водой открыт, холодная вода по трубе попадает в агрегат. Вода нагревается либо газовой горелкой, либо электрическим элементом. В результате безбаквальные водонагреватели обеспечивают постоянную подачу горячей воды. Вам не нужно ждать, пока резервуар наполнится достаточным количеством горячей воды. Однако мощность водонагревателя без резервуара ограничивает расход.

Как правило, водонагреватели без резервуаров обеспечивают горячую воду в количестве 2–5 галлонов (7. 6–15,2 л) в минуту. Газовые безбаквальные водонагреватели производят более высокий расход, чем электрические. Иногда, однако, даже самая большая газовая модель не может обеспечить достаточно горячей воды для одновременного многократного использования в больших домах. Например, одновременное принятие душа и включение посудомоечной машины может максимально растянуть безбаковый водонагреватель. Чтобы решить эту проблему, вы можете установить два или более безбаквальных водонагревателя, подключенных параллельно для одновременной подачи горячей воды.Вы также можете установить отдельные водонагреватели без резервуара для бытовых приборов, таких как стиральная машина или посудомоечная машина, которые потребляют много горячей воды в вашем доме.

Другие области применения водонагревателей по требованию включают следующее:

  • Удаленные ванные комнаты или гидромассажные ванны
  • Бустер для бытовых приборов, таких как посудомоечные машины или стиральные машины
  • Бустер для солнечной системы нагрева воды.
Преимущества и недостатки

Для домов, в которых ежедневно используется 41 галлон или меньше горячей воды, водонагреватели по запросу могут быть на 24–34% более энергоэффективными, чем обычные водонагреватели с накопительными баками.Они могут быть на 8–14% более энергоэффективными для домов, в которых используется много горячей воды - около 86 галлонов в день. Вы можете добиться еще большей экономии энергии - 27% –50%, если установите водонагреватель по требованию на каждом выходе горячей воды.

Первоначальная стоимость безбаквального водонагревателя выше, чем у обычного накопительного водонагревателя, но безбакерные водонагреватели обычно служат дольше и имеют более низкие эксплуатационные расходы и затраты на электроэнергию, что может компенсировать их более высокую закупочную цену. Срок службы большинства водонагревателей без резервуаров составляет более 20 лет.У них также есть легко заменяемые детали, которые продлевают срок их службы на много лет. Напротив, накопительные водонагреватели служат 10–15 лет.

Безрезервуарные водонагреватели позволяют избежать потерь тепла в режиме ожидания, связанных с накопительными водонагревателями. Однако, хотя газовые водонагреватели без резервуаров обычно имеют более высокую скорость потока, чем электрические, они могут тратить энергию, если у них постоянно горящая сигнальная лампа. Иногда это может компенсировать устранение потерь энергии в режиме ожидания по сравнению с накопительным водонагревателем.В накопительном водонагревателе, работающем на газе, пилотная лампа нагревает воду в баке, поэтому энергия не тратится.

Стоимость эксплуатации контрольной лампы в безбаквальном водонагревателе варьируется от модели к модели. Спросите производителя, сколько газа использует пилотный фонарь для рассматриваемой модели. Если вы покупаете модель, в которой используется стоячий пилотный свет, вы всегда можете выключить его, когда он не используется, для экономии энергии. Также рассмотрите модели, которые имеют устройство прерывистого зажигания (IID) вместо стоячей контрольной лампы. Это устройство напоминает устройство искрового зажигания на некоторых газовых кухонных плитах и ​​духовках.

Выбор водонагревателя по запросу

Перед покупкой водонагревателя по запросу вам также необходимо принять во внимание следующее:

Установка и обслуживание

Правильная установка и обслуживание вашего водонагревателя по запросу может оптимизировать его энергоэффективность.

Правильная установка зависит от многих факторов. Эти факторы включают тип топлива, климат, местные строительные нормы и правила и вопросы безопасности, особенно в отношении сжигания газовых водонагревателей.Поэтому для установки водонагревателя по требованию лучше обратиться к квалифицированному специалисту по сантехнике и отоплению. При выборе подрядчика сделайте следующее:

  • Запросите смету расходов в письменной форме
  • Спросите рекомендации
  • Уточните информацию о компании в местном бюро Better Business.
  • Узнайте, получит ли компания местное разрешение, если необходимо, и понимает ли она местные строительные нормы и правила. .

Если вы решили установить водонагреватель самостоятельно, сначала проконсультируйтесь с производителем.У производителей обычно есть необходимые инструкции по установке и эксплуатации. Кроме того, свяжитесь с вашим городом или поселком для получения информации о получении разрешения, если необходимо, и о местных правилах установки водонагревателя.

Периодическое обслуживание водонагревателя может значительно продлить срок его службы и минимизировать потерю эффективности. Прочтите руководство пользователя для получения конкретных рекомендаций по обслуживанию.

Повышение энергоэффективности

После того, как ваш водонагреватель правильно установлен и обслуживается, попробуйте некоторые дополнительные стратегии энергосбережения, которые помогут снизить ваши счета за нагрев воды.Некоторые энергосберегающие устройства и системы дешевле устанавливать вместе с водонагревателем.

Rinnai :: Водонагреватели электрические

Вода нагревается элементом, погруженным в автономный небольшой настенный резервуар.

Что такое электрические водонагреватели?

Электрические водонагреватели работают по другому принципу: здесь нет ни горелки, ни теплообменника, ни дымохода.В электрических водонагревателях обычно используются два погружных элемента. Один находится в верхней части резервуара, а другой - в нижней части.

Эти элементы обеспечивают тепло и, по большей части, конфигурация воды такая же, как в газовой или масляной системе. Холодная вода подается в нижнюю часть бака, а горячая вода выходит в верхней части. Эта холодная вода у дна резервуара активирует термостат для нижнего элемента. Нижний элемент включится и нагреет поступающую прохладную воду.Верхний элемент все равно будет окружен горячей водой и будет доволен.

В системе с непрерывным потоком холодная вода, поступающая в агрегат, вызывает срабатывание печатной платы, которая, в свою очередь, включает нагревательный элемент. Эта последовательность событий занимает больше времени с электричеством, потому что требуется время, чтобы элементы нагрелись, тогда как действие газового пламени происходит мгновенно.

Как работают электрические водонагреватели?

В баке холодная вода поступает в камеру и при нагревании поднимается вверх.В отличие от газа, нагревательный элемент находится внутри резервуара.

В системе с непрерывным потоком холодная вода, поступающая в агрегат, вызывает срабатывание печатной платы, которая, в свою очередь, включает нагревательный элемент. Эта последовательность событий занимает больше времени с электричеством, потому что требуется время, чтобы элементы нагрелись, тогда как действие газового пламени происходит мгновенно.

Преимущества Недостатки
Доступен как накопитель, так и непрерывный поток Низкая скорость восстановления хранилища
Нет продуктов сгорания, поэтому нет шансов утечки вредных газов Расход не такой хороший, как у газовых аналогов
Электричество доступно больше, чем газа Повреждение изоляции может быть смертельным.
Температура подачи горячей воды не точна
Не такой надежный, как газовые аналоги
Сложно обслуживать
Энергетически неэффективная работа по сравнению с продуктами конкурентов

Как работает водонагреватель

В Соединенных Штатах, когда вам нужна горячая вода для душа, для стирки белья или для мытья посуды, вы обычно полагаетесь на водонагреватель.Самым популярным типом водонагревателей в США является обычный накопительный водонагреватель, в котором вода нагревается до заданной температуры, а затем хранится при этой температуре в резервуаре, пока домовладелец не откроет кран «горячей» воды. В этой статье вы узнаете, как два самых популярных типа водонагревателей, газовый и электрический, работают и нагревают воду в вашем доме.

Если вам интересно узнать об альтернативных водонагревателях, ознакомьтесь с нашим списком плюсов и минусов безбаквального водонагревателя.

Большинство газовых и электрических водонагревателей работают одинаково. Единственная разница в том, что нагревает воду.

Газовый водонагреватель

В газовом водонагревателе холодная вода подается в бак через погружную трубку (1) . Эта вода нагревается газовой горелкой (2) . Эта горелка сжигает газ, выпуская чрезвычайно горячий, но токсичный воздух через дымоход в середине резервуара водонагревателя (3) .Дымоход выводит токсичный воздух наружу, нагревая при этом металл дымохода (4) . По мере того, как дымоход нагревается, нагревается и окружающая вода.

Повышается температура, и водонагреватели используют ее для подачи теплой воды по водопроводу вашего дома. Теплая вода поднимается к верхней части бака водонагревателя и перемещается по дому через трубу отвода тепла (5) . Когда вы открываете кран для горячей воды, холодная вода подается через погружную трубку (1) , вытесняя горячую воду и проталкивая ее через трубу отвода тепла (5) . Домовладельцы могут установить желаемую температуру воды с помощью термостата (6) , который подключен к газовой линии и подает необходимое количество газа в горелку для достижения нужной температуры.

Водонагреватели также имеют некоторые защитные меры. Клапан сброса температуры и давления или Т- и Р-клапан, (7) откроется и выпустит воду, если температура воды слишком высокая или давление внутри бака слишком высокое.Это помогает предотвратить взрыв водонагревателя. Все водонагреватели имеют сливной клапан (8) на боковой стороне бака для слива воды из водонагревателя для уменьшения накопления осадка, что следует делать один раз в год. (Узнайте, как удалить осадок из водонагревателя.)

Сам резервуар изолирован, чтобы вода оставалась теплой в течение более длительного периода времени и чтобы вода не передавала тепло металлу резервуара водонагревателя. (9). Наконец, водонагреватель имеет анодный стержень (10) , который представляет собой стержень, сделанный из металла, который ржавеет быстрее, чем металл, из которого состоит резервуар водонагревателя. Этот анодный стержень предохраняет резервуар водонагревателя от ржавчины ... при условии, что он заменяется каждые 1-2 года после того, как он заржавел. Узнайте больше о том, что такое жертвенный анодный стержень и почему он находится в вашем водонагревателе, здесь.

Гарантийный план Landmark для дома распространяется на газовый водонагреватель при условии надлежащего обслуживания.

Электрический водонагреватель

Электрический водонагреватель работает практически так же, как газовый водонагреватель. Он подает холодную воду через погружную трубку (1) и нагревает ее с помощью электрических нагревательных элементов (2) внутри резервуара. Горячая вода поднимается в баке и перемещается по дому через трубу отвода тепла (3).

Как и газовый водонагреватель, электрический водонагреватель имеет термостат (4) , клапан сброса температуры и давления (5) , сливной клапан (6) , бак изолирован (7) , и имеет анодный стержень (8) . Единственная большая разница в том, что вода нагревается электрическими элементами и, таким образом, подключается к источнику питания (9) .

Гарантийный план для дома распространяется на электрический водонагреватель, если он выйдет из строя в результате естественного износа.

Техническое обслуживание водонагревателя

Домовладелец должен проводить регулярное техническое обслуживание своего водонагревателя, например:

  1. Установите термостат водонагревателя на безопасную температуру. Большинство производителей рекомендуют температуру около 120 градусов, чтобы сэкономить на счетах за отопление.
  2. Ежегодно смывайте осадок из резервуара. В противном случае водонагреватель может преждевременно выйти из строя.
  3. Проверить и заменить анодный стержень. Этот стержень предохраняет ваш резервуар от ржавчины, «принося в жертву» себя и ржавчину.
  4. Проверьте свой предохранительный клапан, охладив воду, поставив ведро под трубу и открыв клапан.

План защиты дома по гарантии Landmark не распространяется на ремонт и замену водонагревателей емкостью до 70 галлонов.Защитите свой бюджет, купив домашний гарантийный план и заплатив только за сервисный звонок, чтобы отремонтировать или заменить водонагреватель и другие системы и приборы в вашем доме. Узнайте больше на www.landmarkhw.com/home-warranty-plans.

Как работает безрезервуарный водонагреватель

Если вы хотите отремонтировать или заменить вашу систему отопления или кондиционирования воздуха, мы можем связать вас с надежным и экономичным специалистом в вашем регионе.

Вот уже несколько лет люди начинают использовать безбаквальные водонагреватели.Помимо того факта, что у них нет бака и не требуется электричество для поддержания температуры воды в традиционных системах водяного отопления, наподобие баков, водонагреватели без бака приносят массу преимуществ.

Каков основной принцип безбаквальных водонагревателей?

Бесконтактный водонагреватель нагревает воду напрямую, не собирая воду в бак. Когда вы открываете кран, по трубе в агрегат идет холодная вода. Электрический элемент или газовая горелка (подробности ниже) нагревают воду.Поэтому безбаковый водонагреватель подаст горячую воду практически мгновенно. Нет необходимости ждать, пока резервуар наполнится водой.

Кто-то может возразить, что основным недостатком водонагревателя без резервуара является ограниченная скорость потока, но есть гораздо больше преимуществ, чем недостатков, которые следует учитывать.

Как объяснить механизм работы безбаквальных водонагревателей?

Безбаковый водонагреватель просто нагревает воду (электричеством или газом), прежде чем вернуть ее в домашнюю арматуру.Бесконтактные водонагреватели нагревают воду, не накапливая ее в баке, а забирают и нагревают воду по запросу только тогда, когда это необходимо.

Бесконтактный водонагреватель дает несколько аспектов. Форма, характеристики, тип применения и скорость потока - вот некоторые из критериев, определяющих различия между безрезервуарными водонагревателями. Однако наиболее значимым фактором является вид топлива, на котором зажигаются агрегаты.

Какой вид топлива вы хотите использовать?

Тип топлива - самый важный аспект в мире безбаквальных водонагревателей.В девяти случаях из десяти это первое, что нужно учитывать при выборе подразделения. Большинство безбаквальных водонагревателей работают на газе или электричестве, но есть агрегаты, работающие на пропане, солнечной энергии, мазуте и даже геотермальной энергии.

Цена и доступность источника энергии в вашем районе также являются аспектами, которые имеют значение при выборе водонагревателя.

Например, газовые водонагреватели без резервуаров - самый популярный вариант в приложениях с высокими требованиями. Это потому, что они могут производить больше горячей воды с большей скоростью, чем другие виды безрезервуарных водонагревателей.Есть множество областей, где газ более доступен и доступен по цене. Тем не менее, он требует вентиляции, и установка не является легкой задачей. При установке газового безбаквального водонагревателя нужно быть морально готовым к затратам и усилиям.

Электрические водонагреватели без резервуаров доказали свою надежность в приложениях с низким и средним потреблением горячей воды. Максимальный выход будет 8 галлонов в минуту, что достаточно для небольшой семьи. Учтите, что электрические агрегаты менее мощные, чем газовые противники.

Если вы попытаетесь сэкономить, лучше подойдут электрические водонагреватели без резервуаров, поскольку они дешевле, чем газовые. Их также проще установить и не требуется вентиляция, поэтому первоначальные вложения ниже, чем в случае с газовой установкой. Электрические модели не требуют особого ухода и становятся надежным вариантом для вторичного жилья. Людям с ограниченными физическими возможностями или навыками ухода за водонагревателями без резервуаров также следует пользоваться электрическими агрегатами.

Каков рабочий механизм у газобаллонных водонагревателей?

В большинстве случаев водонагреватели без резервуаров могут производить горячую воду со скоростью 2-5 галлонов в минуту, при этом газовые модели могут работать с более высокой скоростью потока, чем электрические агрегаты.

Однако даже самый большой газовый агрегат не может подавать горячую воду на несколько светильников одновременно. Например, газовой модели может быть сложно поддерживать душ и посудомоечную машину одновременно. Чтобы обойти это ограничение, возможно, вам придется установить два и даже более безбаквальных агрегата. Водонагреватели необходимо подключить параллельно, чтобы можно было использовать несколько светильников одновременно.

Другим решением может быть установка разных блоков для конкретных приборов, при этом для посудомоечной и стиральной машины большую часть времени требуются отдельные водонагреватели.

Вот как работает газовая установка:

  • Если вам нужна горячая вода для стиральной / посудомоечной машины, смесителя или душа, холодная вода будет поступать в устройство из впускной трубы. Обычно трубка находится внизу вашего обогревателя
  • .
  • Водонагреватель зажигает пламя, нагревая теплообменники
  • Вода будет предварительно нагрета при прохождении через теплообменник (нержавеющая сталь - отличный материал для теплообмена), собирая любое дополнительное тепло перед тем, как уйти в вентиляцию.

Теплообменник состоит из нескольких трубок, проходящих мимо газовых горелок для нагрева воды.Это основная часть безрезервуарного водонагревателя.

  • По мере того, как вода проходит через теплообменник, она будет еще нагреваться. Он выходит наружу через выпускную трубу для горячей воды и по трубам попадает в водопроводную арматуру, где вам нужна горячая вода
  • Устройство регулирует мощность пламени таким образом, чтобы поддерживать заданную температуру
  • Когда вы отключите водонагреватель, холодная вода перестанет поступать в водонагреватель, а пламя погаснет.Пока вы снова не воспользуетесь горячей водой, прибор останется выключенным.

Рециркуляционная техника

Некоторые производители разработали технологию рециркуляции. Это позволяет вам устанавливать схемы рециркуляции, соответствующие схемам использования горячей воды. У вас будет горячая вода столько, сколько вам нужно, но она не будет циркулировать, когда вы не используете горячую воду.

Сложен ли механизм работы электрических безбактовых водонагревателей?

Некоторые люди называют электрические водонагреватели без резервуара «по требованию», поскольку они работают только тогда, когда вы набираете горячую воду.

Вот краткое описание процесса нагрева:

  • Вы включаете кран / прибор там, где вам нужна горячая вода
  • Датчик расхода в установке определяет расход воды
  • Вода начнет течь по электрическим элементам, которые ее нагревают, когда она пройдет над
  • Из арматуры выходит горячая вода

Заключение

У газовых и электрических водонагревателей есть свои плюсы и минусы, и вам следует хорошенько подумать, прежде чем выбирать один из двух.В конце концов, все дело в сокращении ваших счетов за коммунальные услуги и использовании меньшего количества энергии и места для водонагревателя.

Мы определенно можем связать вас с проверенным поставщиком в вашем регионе для ремонта, замены или обслуживания ваших систем отопления и кондиционирования воздуха. Почему бы нам не найти для вас профессионала?

Как работает электрический водонагреватель

Как работает электрический водонагреватель
Типовой Бытовой водонагреватель на 240 вольт имеет 2 нагревательных элемента.... верхний и ниже элементы.
Элементы управляются верхним и нижним термостаты. Каждый элемент подключен к термостату.

Термостаты механические биметаллические переключатели, которые читать температура через стенку резервуара и включите элементы и ВЫКЛЮЧЕННЫЙ. Обычные термостаты водонагревателя не имеют напряжения специфические, и рассчитаны на жилые дома от 120 до 240 и любые коммерческие напряжение до 480 вольт, в том числе 208, 277, 415 и 480 вольт.


Термостаты бытовых водонагревателей можно вручную установить на температура между 90F до 150F или от 110 до 160F, в зависимости от марки и калибровки.Высокая Ограничьте поездки на 170F.

Все термостаты настройки приблизительные ... все значения +/- 5%.
Более высокие настройки температуры потребляют больше электроэнергии.
Более высокие температуры выше 135 ° F могут привести к ожогам и необратимым травмам.
Средняя ванна с душем 104F.


Водонагреватель для профессионального использования термостаты может быть выше, опаснее диапазон 120-180F. Максимально допустимая температура для водонагревателей все типы имеют температуру 210F до того, как клапан TP выпустит воду. Более высокие температуры существует риск сильного взрыва пара, если клапан TP закрыт или снят.

Не устанавливайте высокий термостаты температуры на бытовом водонагревателе. это ненужное и опасное.
Типичная ванна-душ - 104F.


В целях безопасности и во избежание ожогов, рекомендуемая настройка для всех термостатов водонагревателя (коммерческие и жилые, газовые или электрические), которые поставляют питьевую (питьевую) воду в трубы, где вода может контактировать с людьми, составляет 120F.

Выше термостаты температуры используются для мытья посуды и других высокотемпературные приложения, которые часто регулируются нормами здравоохранения, или потребность в отоплении помещений и т. д... но высоких температур никогда не бывает попадает в водопроводные трубы, где вода может контактировать с люди. Смесительный клапан установлен для того, чтобы смягчить или снизить температуру очень горячая вода до 120F до того, как она попадет в линии подачи.

Ресурсы
Как отрегулировать термостаты
Как заменить термостат на электрической воде обогреватель / для профессионального и бытового использования
How для подключения термостатов
Преимущества смесительного клапана
Как увеличить количество горячей воды

Электрические водонагреватели неодновременные
Двухэлементные электрические водонагреватели на 240 вольт для жилых помещений работают неодновременно, как это видно на этикетке продукта, расположенной сбоку резервуара.
Это означает, что оба элемента никогда не ВКЛ в в одно и то же время (одновременно), если внутри нагревателя не предусмотрена особая проводка. существенно изменилось. Один элемент включен, или другой элемент включен, или оба элемента выключены.
Как подключить водонагреватель на одновременный операция

Верхняя термостат - главный контроллер.
Запуск с холодным баком, верхний термостат включает верхний элемент до верхних 2/3 танка достигает установленной температуры.
После того, как верхняя часть бака нагрета, верхняя термостат отключает верхний элемент и подает питание на нижний термостат, включающий нижний элемент.Нижний элемент работает до тех пор, пока бак достигает температуры параметр.
Нижний элемент включается и выключается в часы ожидания для поддержания бака. температура на заданном значении термостата.

Внутри нет воздуха бак
При включении горячего крана на кухонной мойке горячая вода сразу выходит наверх танка.
Горячая вода проходит по трубе горячей стороны до тех пор, пока не будет достигает крана.
В этот момент горячая вода выходит из бака, сразу новая холодная вода входит Нижний резервуара через пластиковую погружную трубку.
Для экономии энергии никогда не включайте горячее постучите при использовании только холодного... потому что в бак попадает новая холодная вода. должен быть нагрет до заданного значения.
ресурсов
Прочитать о погружной трубке
9 способов экономии с водонагревателем

В часы ожидания, между использованием горячей воды, нижний элемент поддерживает температура бака.
Нижний элемент поддерживает горячую воду за счет включения примерно 1-4 минут каждый час в течение дня и ночи, что составляет 45 кВт · ч - 216 кВт / ч каждый месяц для работы в режиме ожидания в зависимости от эффективности резервуара, техническое обслуживание и сезонная температура входящей холодной воды.Новые танки с большим количеством изоляция, или резервуары в естественно теплом месте включаются реже.
ресурсов
См. Математические таблицы для нагрева воды.
Расчет киловатт-часов

Один раз горячая вода используется из крана, холодная вода быстро заполняет дно резервуара. Нижний элемент активируется первым, а когда верхняя часть бака ниже заданного значения, нижний элемент отключается и включается верхний элемент, и цикл нагрева повторяется.
The температура поступающей холодной воды влияет на количество энергии потребляется.Зимой поступающая вода холоднее. Более холодная вода означает элементы должны нагреваться дольше, чтобы достичь уставки термостата. Средняя температура грунтовых вод Резервуар для закалки

Это лучший выбор?

Подогрев воды по запросу - отличная идея, если вы живете в большом доме, где горячая вода необходима постоянно. С момента изобретения систем горячего водоснабжения без резервуаров многие домохозяйства в настоящее время получают выгоду от того, что им не нужно ждать, пока резервуар наполнится горячей водой, прежде чем принять горячий душ.

Как это работает?

Если вы привыкли к традиционной системе горячего водоснабжения, состоящей из резервуара, идея системы без резервуара может показаться необычной. Чтобы лучше понять принцип работы, в состав безбаквальных обогревателей входят:

• Источник питания
• Нагревательный элемент
• Нагревательный элемент

Отопительный агрегат устанавливается рядом с местом, где используется горячая вода. Когда вы открываете кран на горячую воду, холодная вода, идущая по трубам, уходит в отопительный агрегат.Либо газовый, либо электрический нагревательный элемент нагревает воду до того, как она выйдет из крана или душа. Этот механизм гарантирует, что у вас всегда будет горячая вода. Тем не менее, система горячей воды без бака имеет меньшее давление воды и может не производить достаточно горячей воды для одновременного использования в больших домах. Одним из решений проблемы низкого давления воды является установка нескольких систем мгновенного горячего водоснабжения в разных частях, где это необходимо. Например, вы можете установить отдельный автономный обогреватель для такой техники, как посудомоечные или стиральные машины.

Может ли система мгновенного нагрева воды помочь вам сэкономить деньги?

Это факт, что система мгновенного нагрева воды стоит больше, чем традиционный водонагреватель. Однако экономия на потреблении энергии компенсирует первоначальные вложения. В среднем домохозяйство тратит 400-600 долларов в год на нагрев воды. На горячую воду приходится вторые по величине расходы на коммунальные услуги в вашем доме. Если ваш дом использует в среднем 41 галлон горячей воды в день, горячая вода по запросу повышает энергоэффективность вашего дома на 24-34%.Для домов, потребляющих более 41 галлона горячей воды в день, система мгновенного горячего водоснабжения увеличивает энергоэффективность еще на 8-14%.

Дополнительные преимущества системы мгновенного горячего водоснабжения

В то время как энергоэффективность является основным преимуществом системы мгновенного нагрева воды, у безбаквального нагревателя есть и другие преимущества, которые делают его идеальным выбором для многих домашних хозяйств.

• По сравнению с традиционными водонагревателями, проточная система горячего водоснабжения служит дольше. Срок службы водонагревателей в среднем составляет около 10-15 лет, но у безбаквальных водонагревателей срок службы превышает 20 лет при правильном использовании и регулярном обслуживании.
• Отсутствие резервуара для хранения воды также делает водонагреватели мгновенного действия идеальными для домов с ограниченным пространством. Они также выглядят лучше и не будут доминировать в области установки снаружи или внутри.
• Поскольку системы мгновенного приготовления горячей воды потребляют меньше энергии, следовательно, они также производят меньше выбросов. Это верно, когда ваш обогреватель использует природный газ вместо электричества.
• Вода, которая не поступает из резервуара для хранения, чище и свежее.
• У вас есть вода по запросу в любое время суток.Установив отдельные обогреватели, вы также можете иметь горячую воду в посудомоечных, стиральных машинах, душах и гидромассажных ваннах.

Принимая во внимание эти преимущества, бесспорно, почему система мгновенного горячего водоснабжения является лучшим выбором для любого дома. Однако перед тем, как приступить к замене водонагревателя на новый, подумайте о других факторах, которые помогут вам выбрать водонагреватель по запросу.

Проточные электрические системы горячего водоснабжения

Тип топлива может быть ограничивающим фактором при выборе системы мгновенного горячего водоснабжения, особенно если не все варианты топлива доступны в вашем регионе.К счастью, электричество широко доступно в качестве источника топлива в любой точке Соединенных Штатов. Он удобен и широко используется для питания всех типов водонагревателей. Тем не менее, электрические обогреватели, работающие по запросу, имеют низкое давление воды по сравнению с газовыми обогревателями. Если вы используете проточные электрические системы горячего водоснабжения, вы можете подумать об установке отдельных водонагревателей в разных частях вашего дома, которые требуют горячей воды.

Как правило, вам необходимо сравнить стоимость каждого вида топлива, прежде чем принять решение о выборе.Еще одно преимущество электричества - это возможность использовать его в качестве источника топлива как для проточных систем горячего водоснабжения, так и для систем отопления помещений.

Всегда помните, что тип топлива, который вы выбираете, также влияет на ваше потребление и счета за коммунальные услуги. Каждый тип водонагревателя увеличивает эффективность в зависимости от типа используемого топлива. Например, проточные электрические системы горячего водоснабжения более эффективны, чем традиционные электрические водонагреватели. Поэтому, хотя в некоторых регионах природный газ может быть дешевле электричества, если вы выберете тип обогревателя, который неэффективно использует природный газ, это может не привести к экономии, на которую вы надеетесь в долгосрочной перспективе.

Другие факторы, которые следует учитывать при выборе обогревателя по запросу

Помимо типа топлива и наличия в вашем регионе, вы также должны учитывать следующие факторы, прежде чем покупать водонагреватель по запросу:

• Размер

Выбор подходящего размера начинается с расчета расхода всех устройств, использующих горячую воду в вашем доме. Суммарный расход каждого устройства в галлонах в минуту соответствует расходу системы мгновенного горячего водоснабжения, которую необходимо установить.Если вы хотите уменьшить расход воды из устройств горячего водоснабжения в своем доме, вы можете установить душевые лейки с низким расходом в качестве решения. Следующим аспектом при поиске нагревателя подходящего размера является определение желаемого повышения температуры. В среднем водонагреватель должен иметь повышение температуры не менее чем на 70ºF, если вы хотите, чтобы ваша горячая вода была идеально нагрета до 120ºF для многократного использования.

• Энергоэффективность

Каждая система мгновенного горячего водоснабжения включает фактор энергии. Коэффициент энергии относится к расчетной энергоэффективности водонагревателя, основанной на количестве горячей воды, произведенной на каждую единицу потребляемого топлива.Энергоэффективность складывается из нескольких параметров. Эти параметры включают эффективность восстановления, потери в режиме ожидания и потери при циклических нагрузках. Эффективность рекуперации относится к способности системы передавать тепло от источника топлива воде.

С другой стороны, потери в режиме ожидания - это процент тепла, потерянного за час на накопленной воде. Этот параметр применим только к водонагревателям с накопительными баками. Наконец, потери при циклическом движении относятся к количеству потерь тепла при прохождении воды по трубам.

Отсюда следует, что, когда водонагреватель имеет более высокий рейтинг энергоэффективности, он также более энергоэффективен. Важно учитывать, что даже если система мгновенного горячего водоснабжения имеет высокий энергетический коэффициент, это не всегда может приводить к снижению годовых затрат на коммунальные услуги, поскольку источник топлива также будет влиять на общий объем работы водонагревателя.

В заключение, выбор системы мгновенного приготовления горячей воды зависит не только от одного фактора. Проявив должную осмотрительность при определении того, как каждый параметр влияет на общую стоимость и энергоэффективность, вы сможете принять более обоснованное решение и более успешный процесс выбора.

Установка и обслуживание водонагревателя по запросу

Установка и обслуживание должны иметь одинаковое значение для обеспечения максимального использования преимуществ системы мгновенного горячего водоснабжения. Вы не только убедитесь, что нагреватель хорошо работает и прослужит ожидаемый срок службы, но и получите оптимальную энергоэффективность.

Как и при выборе водонагревателя по требованию, установка и обслуживание также зависят от нескольких факторов. Различные типы топлива требуют различных процедур установки, а также протоколов технического обслуживания.Ищите специалиста по установке, обладающего знаниями и опытом работы с желаемым типом топлива. В зависимости от того, где вы живете, существуют строительные нормы и правила, которых вы должны придерживаться перед установкой нового водонагревателя. Сначала ознакомьтесь с этой информацией, чтобы избежать задержек и неудобств.

Кроме того, вы должны также принять во внимание стандарты и требования безопасности, особенно если вы устанавливаете газовую систему мгновенного нагрева воды. Чтобы помочь вам сориентироваться и преодолеть все эти сложности, вам нужно найти лучшего сантехника или подрядчика в вашем районе.Вот несколько советов, которые помогут вам:

• Если вы ищете в Интернете, вы можете запросить расценки по телефону. Однако лучше всего, если вы получите цитату или смету в письменной форме.
• Ознакомьтесь с рекомендациями и отзывами клиентов. Если возможно, лучше всего подойдет личная рекомендация, которая заслуживает большего доверия.
• Не бойтесь исследовать биографию подрядчика, зайдя на сайт Better Business Bureau.
• Убедитесь, что подрядчик обладает обширными знаниями местных строительных норм и правил и знает, как помочь вам их приобрести.

Наем подрядчика по-прежнему является лучшим выбором, если вы хотите, чтобы установка и обслуживание выполнялись без проблем. Тем не менее, некоторые домовладельцы рискуют самостоятельно установить систему горячего водоснабжения. Прежде чем рассматривать возможность самостоятельной установки, внимательно изучите руководство по установке и обратитесь к производителю, если у вас возникнут дополнительные вопросы. Получите разрешения перед установкой и убедитесь, что вы соблюдаете все правила и нормы до, во время и после процесса установки.

Для получения дополнительной помощи по установке и техническому обслуживанию вы всегда можете обратиться к специалистам Fischer по телефону 206-202-9499 или 425-406-3050. Они знают местные условия и готовы помочь вам с проблемами, связанными с заменой, обслуживанием и ремонтом.

Изображение Авторские права: rasslava / 123RF Stock Photo

Как работает водонагреватель?

Как правило, водонагреватель - это устройство, которое превращает энергию в тепло, которое, в свою очередь, используется для нагрева воды.Водонагреватель обычно подключается к источнику холодной воды или водопроводу, в зависимости от типа водонагревателя, и имеет выходную трубу, из которой подается горячая вода. Однако это может быть соединение многих труб, в зависимости от устройства дома.

В большинстве домов вы, вероятно, найдете два основных типа водонагревателей; газ (пропан) или электричество. Однако большинство домовладельцев, по-видимому, предпочитают газ из-за расходов, связанных с использованием электрического водонагревателя. В связи с этим мы рассмотрим процесс работы некоторых распространенных типов водонагревателей, которые можно найти в большинстве домов.

Мы постараемся сделать это простым и охватить основные принципы работы наиболее распространенных водонагревателей. Прежде чем мы продолжим, давайте перечислим некоторые обогреватели, обычно используемые в домах:

  • Водонагреватель резервуарный
  • Бесконтактный водонагреватель
  • Водонагреватель электрический
  • Газовый водонагреватель
  • Водонагреватель гибридный
  • Обогреватель на солнечных батареях
  • Водонагреватель бытовой

1. Водонагреватель емкостного типа

Водонагреватель резервуарного типа несколько условен, так как устанавливается вместе с резервуаром.Этот бак специально разработан для хранения только горячей воды. Он бывает двух типов; газовая модель и электрическая модель.

Большинство домов, кажется, предпочитают газовые модели; хотя он дороже, но дешевле в эксплуатации, чем тот, который работает от электричества. Вы можете наслаждаться горячей водой даже при отключении электроэнергии, если у вас есть газовые модели.

Как работают водонагреватели резервуарного типа?

Холодная вода из вашего водопровода поступает из-под бака. Затем холодная вода нагревается нагревательным элементом, расположенным внутри резервуара, или газовой горелкой, расположенной у основания резервуара.

Температура воды регулируется и поддерживается регулируемым термостатом, установленным снаружи резервуара; вы также можете назвать это регулятором.

Эта модель также имеет клапан сброса давления; это предотвращает накопление давления. По запросу горячая вода поступает в дом через любой открытый кран горячей воды. Вы можете наслаждаться горячей водой даже в темноте, если у вас есть газовые модели.

2. Бесконтактный водонагреватель

Бесконтактный водонагреватель сильно отличается от модели с баком.Этот обогреватель довольно модифицированный и поставляется без крепления к резервуару.

Вместо этого он подключен к водопроводу дома. Он нагревает воду по запросу. Бесконтактные водонагреватели обычно служат дольше, чем водонагреватели, иногда в два раза дольше.

Вам также не нужно ждать, пока вода нагреется, как ее аналоги в резервуаре.

Как работают водонагреватели безрезервуарного типа?

Этот водонагреватель не работает до тех пор, пока вы не откроете кран горячей воды.В этот момент вода поступает в нагреватель.

О газовой горелке или нагревательном элементе сигнализирует датчик воды, который приводит в действие теплообменник, делая его готовым для кипячения воды, проходящей через него. Мгновенно вода нагревается до заданной температуры.

Газы под давлением и продукты сгорания, выделяемые газовыми водонагревателями без резервуаров, отводятся через закрытую вентиляционную трубу.

Когда кран с горячей водой не используется, обогреватель перестает нагреваться, что весьма полезно, если вы хотите сэкономить дополнительные расходы на счетах за коммунальные услуги.

3. Водонагреватель электрический

Электрический водонагреватель работает с помощью электрического нагревательного элемента. Существуют и безтанковые модели, и танковые.

Независимо от модели, все они работают одинаково. Они требуют более низкой начальной стоимости, проще и безопаснее в эксплуатации.

Как работают электрические водонагреватели?

Электрические обогреватели работают с помощью термостата, установленного снаружи обогревателя.Термостат работает в паре с температурой нагревателя. Как только температура воды начинает падать, срабатывает переключатель, который позволяет подавать питание на электрический элемент.

В зависимости от модели, элемент обычно устанавливается в резервуаре или отдельно, ожидая, пока вода не испарится. Элемент нагревает воду и поддерживает заданную температуру воды.

4. Газовый водонагреватель

Вы можете быть удивлены, узнав, что газовые обогреватели также используют термостат.Термостат обычно представляет собой небольшую медную трубку с датчиком ртути на конце.

Газовый водонагреватель также имеет сигнальное устройство, известное как термопара. Термопара работает в паре с контрольной лампой. Если контрольная лампа не горит, термопара остановит поступление газа в горелку.

Как работают газовые водонагреватели?

Когда температура воды в баке понижается, термостат посылает сигнал на газовый регулирующий клапан. Затем газовый регулирующий клапан проверяет термопару на наличие сигнала, подтверждающего, что контрольная лампа горит.Горящий пилот позволяет клапану открыться. Это позволяет газу течь в горелку, вызывая возгорание.

Если вы используете газовый водонагреватель резервуарного типа, пламя обычно сначала обжигает основание резервуара. Это заставляет теплую воду подниматься вверх, в то время как прохладная вода наверху оседает внизу.

Таким образом, тепло будет равномерно распределяться по резервуару. Когда вода нагревается до заданной температуры, термостат подает сигнал газорегулирующему клапану, давая ему команду перекрыть поток газа.

Всегда существует риск взрыва, поэтому вам следует лучше заботиться о газовых водонагревателях.

5. Гибридный водонагреватель

Этот водонагреватель представляет собой уникальную смесь проточного водонагревателя и водонагревателя резервуарного типа, отсюда и название «гибрид». Его обычно называют водонагревателем с тепловым насосом.

Да, в нем используется электричество, но он не потребляет столько энергии, как стандартный электрический обогреватель. Это делает их экологически чистыми и простыми в обслуживании.

Как работают гибридные водонагреватели?

Чтобы понять, как работает этот обогреватель, вам необходимо понять концепцию того, как работает холодильник. Гибридный водонагреватель использует тепло и воздух.

Он забирает тепло из приземного воздуха и перемещает его в резервуар. Электричество необходимо только для передачи тепла в резервуар, а не для выработки тепла.

Это весьма выгодно, особенно если вы хотите сократить расходы на электроэнергию.Было обнаружено, что этот нагреватель потребляет на 60% меньше энергии по сравнению со стандартными электронагревателями.

Когда есть большая потребность в горячей воде, этот водонагреватель переключается в полностью электрический режим. Это означает, что у вас есть два обогревателя, объединенные в один. Однако вам понадобится некоторое вертикальное пространство для размещения этого обогревателя, так как более новые модели обычно имеют высоту 8 футов.

6. Обогреватели на солнечных батареях

Как следует из названия, для работы этого обогревателя требуется бесплатная солнечная энергия.Это довольно приятно, особенно если у вас установлены солнечные батареи.

Это также плюс, если вы проживаете в районе с теплым или солнечным климатом. Они экономичны при установке и использовании, а их солнечные тепловые панели не занимают слишком много места.

Как работают солнечные обогреватели?

Как и следовало ожидать, на крыше должны быть установлены солнечные батареи. Энергия, полученная от солнца, передается системе, содержащей теплопровод.

Этот проводник затем передает тепло резервуару, заставляя воду превращаться в пар.Этот обогреватель достаточно энергоэффективен. Однако не забывайте, что погода может меняться, а это значит, что вам понадобится резервный обогреватель в менее солнечные или пасмурные дни.

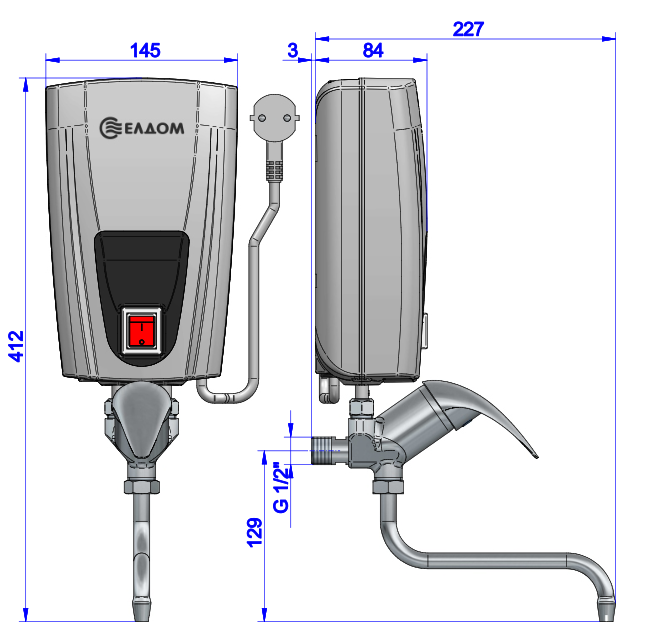

7. Водонагреватель в месте использования

Этот тип водонагревателя обычно выпускается в моделях без бака, и они работают от электричества. Этот водонагреватель сильно отличается от упомянутых выше, поскольку он предназначен для подачи горячей воды только в определенное место, поэтому все они имеют компактные размеры.Это также будет чрезвычайно полезно для одиноких людей.

Как это работает?

Этот компактный обогреватель работает почти так же, как и большие электрические обогреватели. В нем есть теплопроводящие элементы, которые нагревают воду по мере ее прохождения через кран.

Поскольку эта вода предназначена для одного места, это снижает тенденцию к нехватке воды. В основном используется в ванной. Этот обогреватель также используется в коммерческих помещениях, таких как салоны и тому подобное.

Последние мысли

Понимание того, как работают различные водонагреватели, поможет вам принять правильное решение о том, какой из них купить.Знание того, как работают водонагреватели, также имеет решающее значение для их обслуживания и обеспечения безопасности в целом. Если у вас есть дети, вы можете также рассмотреть возможность ограничения доступа к устройствам.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
